Page 1

V-ZUG AG

Kühlschrank Réfrigérateur Frigorifero Refrigerator

COOLTRONIC

Bedienungsanleitung Mode d’emploi Istruzioni per l’uso Operating instructions

Page 2

Liebe V-ZUG-Kundin, lieber V-ZUG-Kunde Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen. Beachten

Sie bitte die Sicherheitshinweise.

Chère cliente, cher client V-ZUG Nous vous remercions d’avoir porté votre choix sur l’un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous le temps nécessaire pour lire attentivement ce mode d’emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l’utiliser de manière optimale et sans dérangement. Veuillez tenir compte des conseils de

sécurité.

Cara cliente V-ZUG, caro cliente V-ZUG Vi ringraziamo per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa elevate esigenze, e il suo uso è molto semplice. E’ tuttavia necessario che vi prendiate il tempo per leggere queste istruzioni per l’uso che vi permetteranno di comprendere meglio l’apparecchio e di utilizzarlo in modo ottimale e senza problemi. Vi preghiamo di attenervi alle osservazioni sulla sicurezza.

Dear V-ZUG Customer

Thank you for choosing to buy one of our products. Your appliance is made to high standards and is easy to

use. Nevertheless, please take the time to read these operating instructions in order to familiarize yourself with

the appliance and get the best use out of it.

Please follow the safety precautions.

Gültigkeitsbereich

Die vorliegende Bedienungsanleitung gilt für folgende Modelle

Typ Modell-Nr. Masssystem

Cooltronic

51029

SMS 55 / Euro 60

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild

Domaine de validité

Le présent mode d’emploi est valable pour les modèles suivants

Type No de modèle Système de mesure

Cooltronic

51029

SMS 55 / Euro 60

Le numéro de modèle correspond aux 3 premiers chiffres figurant sur la plaque signalétique

Campo di validità

Queste istruzioni per l’uso riguardano i seguenti modelli

51029

Systema di misura

Typo modello n

Cooltronic SMS 55 / Euro 60

Il numero del modello corrisponde alle prime 3 cifre sulla targhetta dei dati

Validity

These operating instructions apply to the following model

Model Type Model no.

Cooltronic

51029

SMS 55 / Euro 60

The model number corresponds to the first three digits on the identification plate

Page 3

Page 4

Inhaltsverzeichnis

Bedienungsanleitungen

4 Einleitung 4 Sicherheitshinweise und Warnungen 5 Bedien- und Kontrollelemente 7 Einfrieren 8 Variable Innentür 9 Abtauen 9 Kühlraum 10 Reinigung 10 Hinweise für eine

energiesparende Nutzung 11 Tipps 12 LED ersetzen 13 Störungen 13 Garantie 14 Betriebsgeräusche 15 Einbau / Masse

Table des matières

Mode d’emploi

16 Introduction

Instructions de sécurité et avertissements

16 17 Elément de commande et de contrôlé 19 Congélation 20 Contre-porte variable 21 Dégivrage 22 Compartiment réfrigérant 22 Nettoyage 23 Informations pour une utilisation

économe en énergie 23 Conseils 24 Remplacement DEL 25 Pannes 25 Garantie 26 Bruits de fonctionnement 27 Encastrement / cotes

Page 5

Sommario

Istruzioni per l’uso

28 Introduzione 28 Norme di sicurezza e avvertenze 29 Elementi di comando e di controllo 31 Congelamento 32 Retroporta variabile 33 Sbranimento 34 Vano frigorifero 34 Pulizia 35 Informazioni per un utilizzo

attento al consumo 35 Consigli 36 Sostituzione della lampadina 37 Guasti 37 Garanzia 38 Rumori di funzionamento 39 Installazione / dimensioni

Contents

Operating instructions

40 Introduction 40 Safety information and warnings 41 Operating and Control Panel 43 Freezing 43 Variable inner doors 45 Defrosting 46 Refrigerator 46 Cleaning 46 Informations for energy-saving use 47 Tips 48 Replacing LED 49 Malfunctions 49 Guarantee 50 Operating noises 51 Installation / dimensions

Page 6

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitz eines modernen und damit stromsparenden Kühlschrankes. Wir gratulieren Ihnen zu diesem Gerät!

Dieses Kühlgerät wurde nach den aktuellen europäischen Richtlinien sowie den aktuellen, nationalen und internationalen Normen konstruiert und hergestellt. Mit der An brin gung des CE-Zeichens, nach Prüfung des Produktes durch zugelassene Prüfstellen, be stätigt der Hersteller die Einhaltung der für Haushaltskühl- und Haus halts kühl ge friergeräte gültigen Richt linien und Normen.

Entsorgung des Altgerätes

Ausgediente Geräte sofort unbrauchbar machen

(z.B. Anschlusskabel abschneiden). Bitte achten Sie darauf, dass die Rohr leitungen Ihres Gerätes bis zum Ab trans port zu einer sachgerechten, um welt freundlichen Entsorgung nicht be schä digt werden. Für die Entsorgung der Altgeräte wenden Sie sich bitte an die zu ständigen Stellen Ihrer Gemeinde. (Scharniere lösen und Tür entfernen, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommen.)

Entsorgung der Verpackung

Alle verwendeten Verpackungsmaterialien sind um weltverträglich und wiederverwertbar.

Sicherheitshinweise und Warnungen

Lesen Sie bitte vor Inbetriebnahme des Ge rätes die in der Bedienungsanleitung auf ge führten Infor ma tio nen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

■

Die elektrische Sicherheit (Berührungs schutz) ist durch den Einbau sicher zu stellen

■

Benutzen Sie dieses Gerät nur für Haus halt zwecke und

wie es in der Bedie nungs-

anleitung beschrieben ist.

■ Dieses Gerät ist nicht zur Nutzung durch

Personen mit verminderten körperlichen, sensorischen oder geistigen Fähig kei ten oder mangelnder Erfahrung und Kenntnis bestimmt, ausser wenn sie durch eine für ihre Sicherheit verantwort li che Person betreffend Gebrauch des Gerätes überwacht oder instruiert werden.

Kinder sollten beaufsichtigt werden, um

sicher zu stellen, dass sie nicht mit dem Gerät spielen.

■ Haben Sie ein beschädigtes Gerät erhal-

ten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung.

■ Verwenden Sie keine Verlänge rungs ka bel.

■ Reparaturen und andere Eingriffe dürfen

nur von einem Servicemonteur durchgeführt werden.

■ Beim Reinigen Stromzufuhr unterbre-

chen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie am Kabel oder mit nassen Hän den aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steck dose.

■ Hochprozentigen Alkohol nur dicht ver-

schlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!

■ Dieses Gerät ist FCKW- und FKW-frei

und enthält das umweltverträgliche Kälte mittel Isobutan (R600a) in geringen Mengen.

■ Bei der Handhabung des Gerätes muss

darauf geachtet werden, dass der Kältekreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zündquellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

Page 7

■ Ein Gerät mit beschädigtem Kreislauf

darf nicht in Betrieb genommen werden.

■ Im eingebauten Zustand ist darauf zu

ach ten, dass die Be- und Entlüftungs öffnun gen nicht abgedeckt oder zugestellt sind.

■ Zur Beschleunigung der Abtauung dür-

fen keine anderen mechanischen oder sonstige künstliche Mittel als die empfohlenen benutzt werden.

■ Wird das Gerät zweckentfremdet, falsch

bedient oder nicht fachgerecht repariert, kann keine Haf tung für eventuelle Schäden übernommen werden. In diesem Fall entfallen Garantie oder weitere Haftungs ansprüche.

■ Wenn die Anschlussleitung dieses Gerä-

tes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.

■ Warnung: Keine elektrischen Geräte

innerhalb des Lebensmittellagerraumes betreiben.

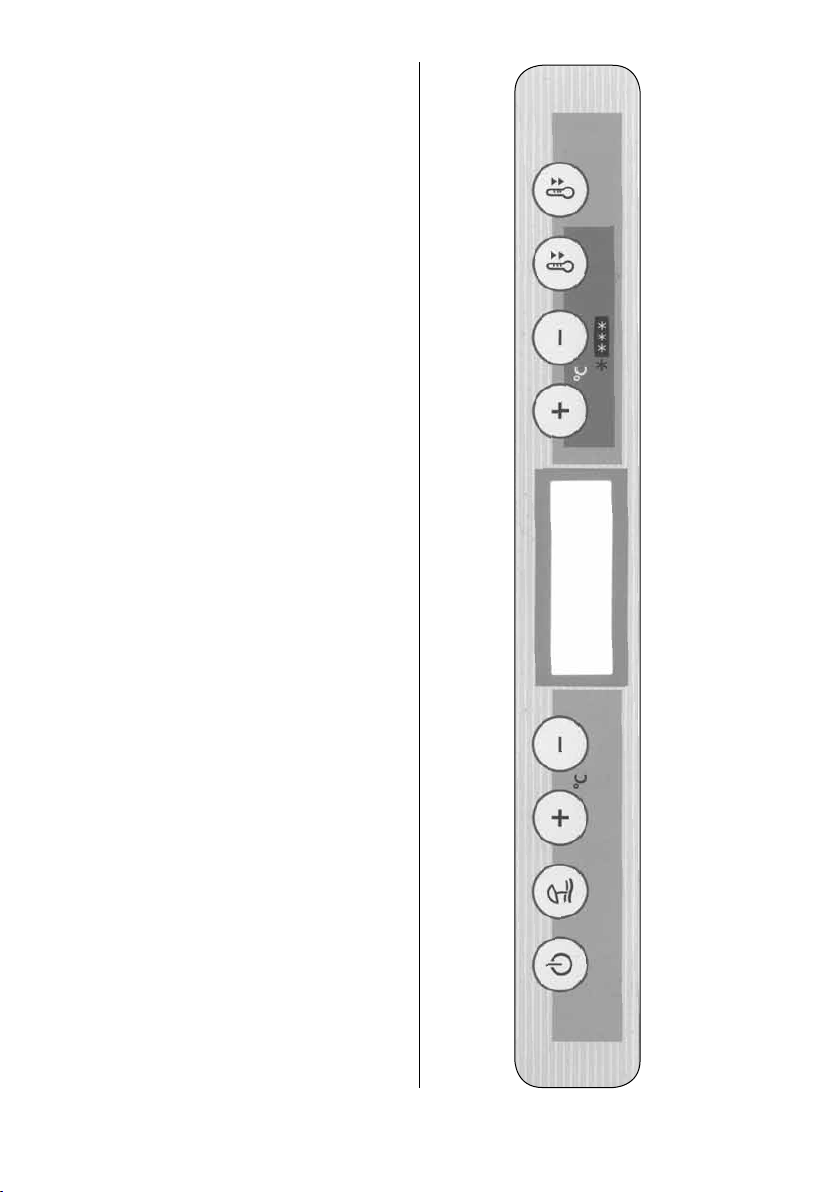

Bedien- und Kontrollelemente

Kindersicherung:

Die Tasten müssen mindestens 3 Sekunden betätigt werden.

Alarmquittierung:

Jede Taste kann zur Quittierung der Alarmfunktion genutzt werden.

1 Haupttaster EIN / AUS:

2 Ferienschaltung:

Der Kühlteil wird abgeschaltet, der Gefrier teil bleibt in Betrieb. Bei längerer Abwesenheit Tür des Kühl-

teils öffnen, um Geruchsbildung zu vermeiden. An der Tem pe raturanzeige.

Kühlraum (5) wird OF angezeigt.

Page 8

3 Kühlraumtemperatur wärmer

(bis max. 9 °C):

Nach 3 Sekunden beginnt die Tem pe ra-

turanzeige zu blinken und zeigt den ge wählten Temperaturwert an. Mit jeder Tastenberührung kann jetzt der Temperaturwert um 1 °C wärmer gestellt werden. Bleibt der Finger auf der Taste so wird der Wert automatisch hoch gezählt bis der Finger von der Taste genommen wird oder der Maximalwert erreicht ist. Zirka 5 Sekunden nach dem Loslassen der Taste wird das Blinken der Anzeige beendet und die aktuelle Mittel tem peratur wird wieder angezeigt.

4 Kühlraumtemperatur kälter

(bis min. 3 °C):

Nach 3 Sekunden beginnt die Tempe ra-

turanzeige zu blinken und zeigt den ge wählten Temperaturwert an. Mit jeder Tastenberührung kann jetzt der Temperaturwert um 1 °C kälter gestellt werden. Bleibt der Finger auf der Taste so wird der Wert automatisch herunter ge zählt bis der Finger von der Taste genommen wird oder der Minimalwert erreicht ist. Zirka 5 Sekunden nach dem Loslassen der Taste wird das Blinken der Anzeige beendet und die aktuelle Mitteltemperatur wird wieder angezeigt.

5 Temperaturanzeige Kühlraum:

Es wird ein über 2 Stunden gemittelter

Temperaturwert angezeigt, der ge le gen t lich vom eingestellten Sollwert abweichen kann. Dies wird vor allem nach dem Abtauen oder nach längeren Tür öffnungen der Fall sein. Bei Temperaturen kälter -5 °C wird LO angezeigt, bei Temperaturen wärmer +20 °C wird HI angezeigt.

6 Temperaturanzeige Gefrierraum:

Es wird ein über 2 Stunden gemittelter

Istwert angezeigt, der gelegentlich vom eingestellten Sollwert abweichen kann. Dies wird von allem nach längeren Türöffnungen oder nach dem Einbringen grösserer Mengen warmer Ware der Fall sein. Bei Temperaturen kälter -30 °C wird LO angezeigt, bei Temperaturen wärmer -5 °C wird HI angezeigt.

7 Gefrierraumtemperatur wärmer

(bis max. -14 °C):

Nach 3 Sekunden beginnt die Temper a-

turanzeige zu blinken und zeigt den gewählten Temperaturwert an. Mit jeder Tastenberührung kann jetzt der Temperaturwert um 1 °C wärmer gestellt werden. Bleibt der Finger auf der Taste so wird der Wert automatisch hoch gezählt bis der Finger von der Taste genommen wird oder der Maximalwert erreicht ist. Zirka 5 Sekunden nach dem Loslassen der Taste wird das Blinken der Anzeige beendet und die aktuelle Mittel tem peratur wird wieder angezeigt.

8 Gefrierraumtemperatur kälter

(bis min. -24 °C):

Nach 3 Sekunden beginnt die Tempe ra-

turanzeige zu blinken und zeigt den ge wählten Temperaturwert an. Mit jeder Tastenberührung kann jetzt der Temperaturwert um 1 °C kälter gestellt werden. Bleibt der Finger auf der Taste so wird der Wert automatisch herunter gezählt bis der Finger von der Taste genommen wird oder der Minimalwert erreicht ist. Zirka 5 Sekunden nach dem Loslassen der Taste wird das Blinken der Anzeige beendet und die aktuelle Mittel temperatur wird wieder angezeigt.

Page 9

9 Schnellgefriertaste:

Für den Gefrierraum wird maximale

Kälteleistung zur Verfügung gestellt. In der Anzeige leuchtet eine Schneeflocke. Nach 24 Stunden wird automatisch auf die ursprüngliche Sollwerteinstellung zu rück gestellt. Die Anzeige der Schnee flocke erlischt. Die Schnell gefrier funk tion kann auch vorzeitig, manuell durch erneutes Betätigen der Taste, abgeschaltet werden.

0 Schnellkühltaste:

Für den Kühlraum wird maximale Kälte-

leistung zur Verfügung gestellt. In der An zeige leuchtet ein Ventilatorsymbol. Nach 24 Stunden wird automatisch auf die ursprüngliche Sollwerteinstellung zurück gestellt. Die Schnellkühlanzeige erlischt. Die Schnellkühlfunktion kann auch vorzeitig, manuell durch erneutes Betätigen der Taste, abgeschaltet werden. Nach Beendigung der Schnellkühlfunktion wird der Kühlteil automatisch abgetaut.

ß Betriebsanzeige Sonderfach

Das Mohrrübensymbol zeigt die Be trieb-

s bereitschaft des Sonderfaches Die besten Lagertemperaturen im Sonderfach werden im Sollwertebereich 4 bis 6 erreicht. Eine wärmere Soll wert ein stellung führt dazu, dass die Temperatur im Sonderfach über 3 °C ansteigt. Blinkt das Symbol, so ist die Temperatur im Sonderfach zu warm oder zu kalt. Dies kann die Folge längerer Bedienzeiten, einer nicht ganz geschlossenen Kühlraumtür, eines Stromunterbruches oder einer zu warmen Sollwerteinstellung sein.

Türoffenwarnung Kühlraum

Nach 2 Min. blinkt die LED im Abstand von 15 Sekunden. Rück stel lung durch beliebige Taste.

Nach 3 Min. blinkt die LED im Abstand von 5 Sekunden. Rück stel lung durch beliebige Taste. Nach 4 Min. blinkt die LED rhythmisch im Sekundentakt. Rückstel lung durch beliebige Taste. Nach 10 Min.: akus tischer Alarm. Rückstellung durch beliebige Taste. Dauer 3 Minuten, Wiederholung nach 30 Minuten Ist die Gefrierraumtür länger als 10 Minuten geöffnet ertönt ein akustischer Alarm bis die Gefrierraumtür geschlossen wird oder der Alarm über die Betätigung einer Taste abgestellt wird.

Temperaturalarm

Es ertönt ein akustischer Alarm, wenn die Temperatur im Kühlraum 10 °C über den gewählten Temperaturwert angestiegen ist, im Gefrierraum die gemittelte Temperatur wärmer als -9 °C ist oder im Sonderfach die Temperatur am Tem peraturfühler erheblich abweicht. Zusätzlich blinkt die entsprechende Tem peratur anzeige oder die Betriebsanzeige des Sonderfaches. Der Tem pe raturalarm kann durch Betätigung einer beliebigen Taste ausgeschaltet werden.

Einfrieren

■ Nur frische Lebensmittel sind für das

Einfrieren geeignet.

■ Damit die Temperatur des bereits einge-

lagerten Gefriergutes nicht zu stark an steigt, nur kleine Men gen auf einmal ein frieren. Es kann in allen Gefriergutscha len eingefroren werden. Es ist vorteilhaft nur kleine Portionen abzupacken.

■ Zum Einfrieren der maximalen Menge

(Siehe Typschild) muss die obere Schublade verwendet werden. Hierzu sollte die Schnellgefriertaste nach dem Einlegen

Page 10

der Ware gedrückt werden. Die Temperatureinstellung von Kühlraum und Gefrierraum muss nicht geändert werden. Nach 24 Stunden wird die Schnellgefrierfunktion automatisch abgeschaltet

■ Zum Einfrieren kleinerer Mengen kann

ebenfalls die Schnellgefriertaste ge drückt werden. Es ist jedoch nicht nötig die Schnellgefrierfunktion über 24 Stunden einzuschalten.

■ Einzufrierende Lebensmittel dürfen nicht

mit be reits eingefrorenen in Berüh rung kommen. Aufgetautes Gefriergut darf nicht nochmals eingefroren werden, weil Lebensmittel verderben können.

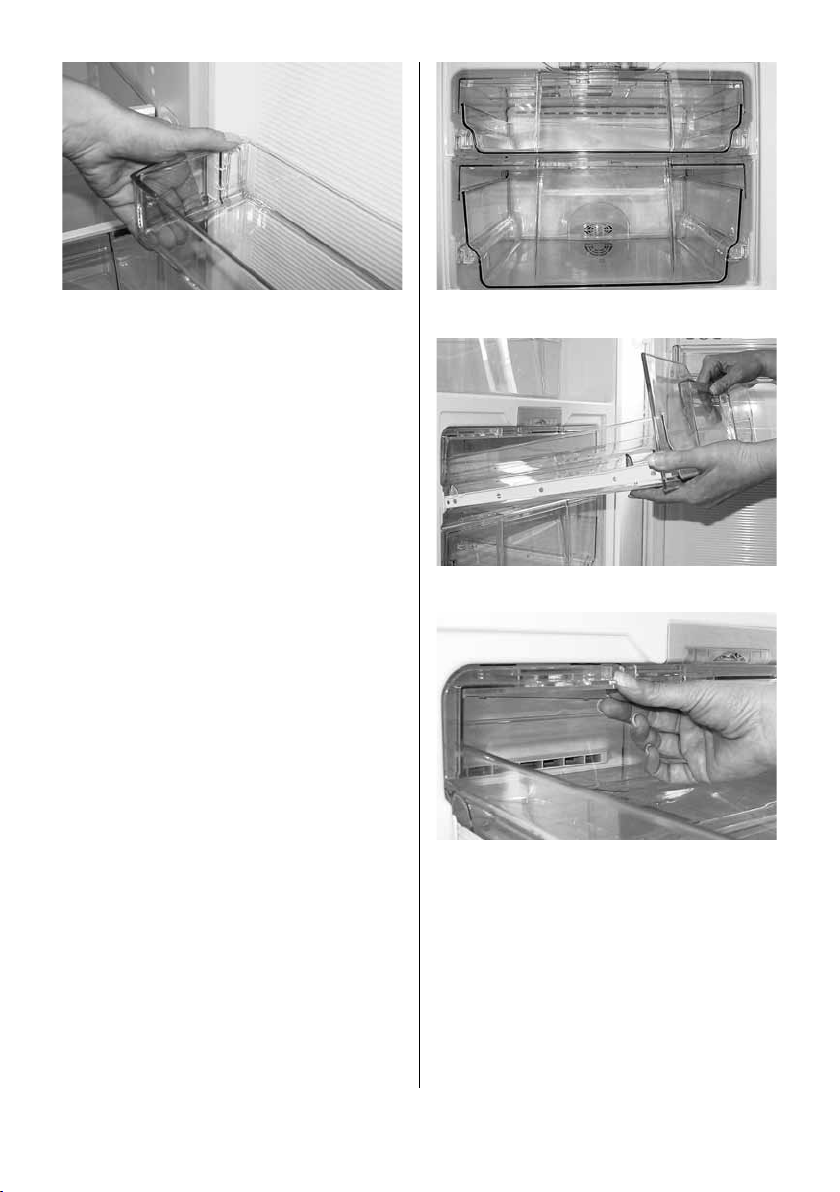

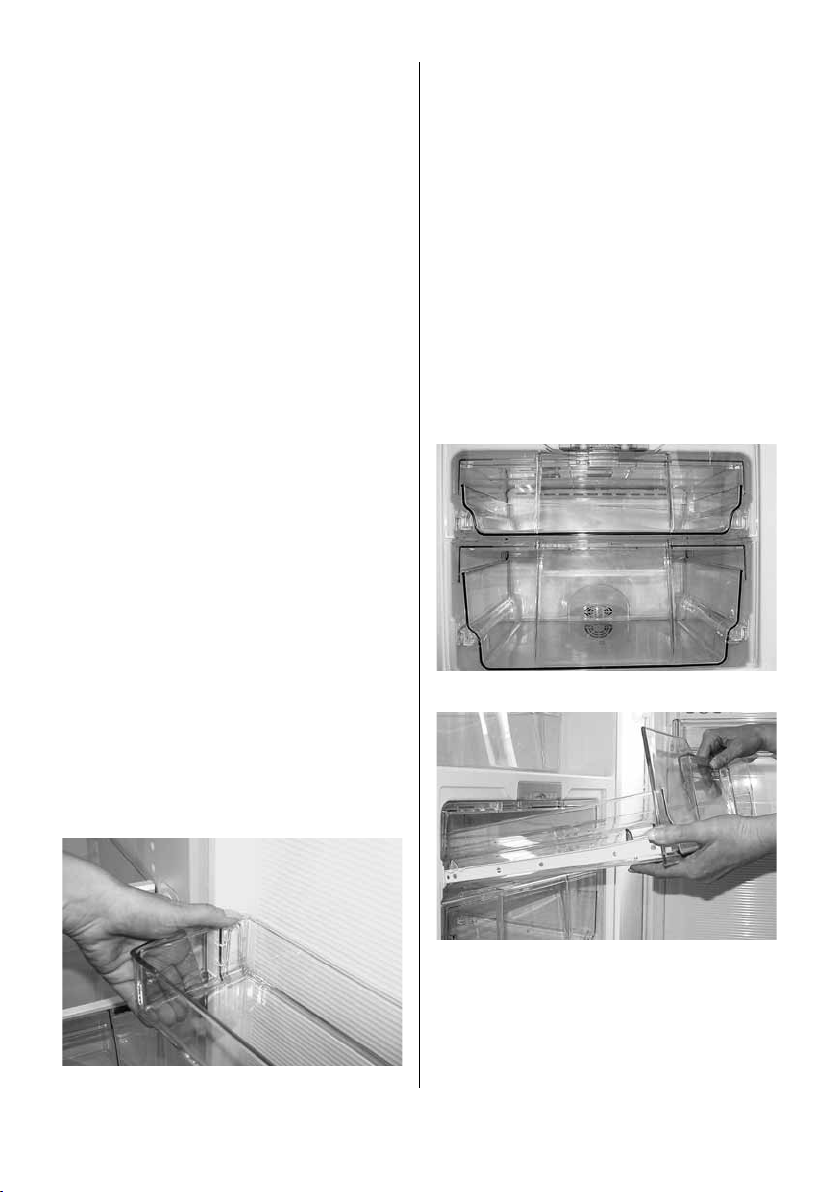

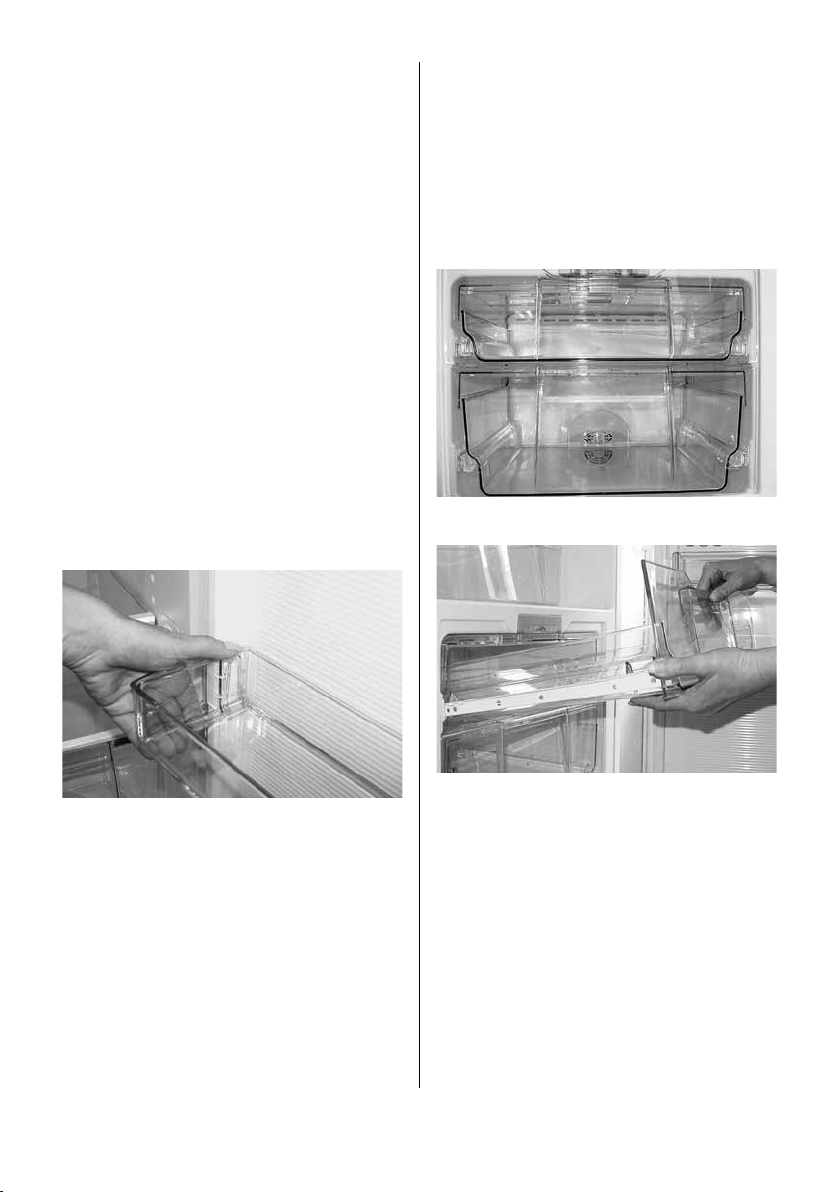

Variable Innentür

Die Einhängeschalen (Bild 2) in der Innen tür sind leicht verstellbar und bieten Ihnen die Möglichkeit einer individuellen Ein tei lung. Verstellen der Einhängeschalen und Flaschen halter: zuerst nach oben drücken und herausziehen, ge wünschte Höhe einstellen und in umgekehrter Rei henfolge einsetzen. Beachten Sie, dass der Deckel zur obersten Einhängeschale nicht verstellbar ist.

einem herkömmlichen Kühlschrank. Die Temperatur im Sonderfach beträgt zwischen 0 °C und 3 °C (bei ca. 5 °C eingestellter Solltemperatur)

Herausnehmen und Einsetzen der Sonderfachsschubladen: Schublade bis zum Anschlag herausziehen, anheben und seitlich abdrehen (Bild 4). Das Einsetzen der Schublade erfolgt in umgekehrter Reihenfolge.

Sonderfach

Das Sonderfach (Bild 3) ermöglicht Ihnen eine bis zu dreimal so lange Lagerzeit für verschiedene frische Lebensmittel wir bei

Hinweis: (+ Bild 5)

Die Luftfeuchtigkeit lässt sich bei ausgezogener Schublade stufenlos einstellen:

– Schieber nach links =

niedrige Luft feuch tigkeit (ca 45%)

– Schieber nach rechts (Feuchtesymbol) =

höhere Luftfeuchtigkeit (max. 90%)

Page 11

Die Feuchtigkeit im Sonderfach ist abhängig von:

– Menge und Feuchtegehalt der eingeleg-

ten Lebensmittel. – Art der Verpackung – Häufigkeit des Sonderfachöffnens. Das Sonderfach eignet sich besonders zum

Einlagern von: – Beeren, Blattsalat, Gemüse, Obst, Pilzen

etc. (Einstellung Luftfeuchtigkeit hoch,

Symbol rechts) – Fleisch, Fisch, Geflügel, Wurst, etc. (Einstellung Luftfeuchtigkeit niedrig,

Symbol links)

Hinweis: Nicht ins Sonderfach gehören Kartoffeln, Hartkäse, kälteempfindliches Gemüse wie Auberginen, Bohnen, Gurken, Kürbisse, Peperoni, Tomaten, Zucchini.

Alle kälteempfindlichen Südfrüchte wie Ananas, Avocados, Bananen, Grapefruits, Mangos, Melonen, Papayas, Passionsfrüchte usw.

Diese gehören in geschlossenen Schalen in den Kühlteil (Austrocknung wird vermieden).

Abtauen

Der Kühlraum taut vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand bildet, geschmolzen. Dies

geschieht ca. ein bis zwei Mal am Tag in Abhängigkeit von den Türöffnungen. Während des Abtauens steigt die Temperatur im Kühlraum an damit das Eis an der Kühlraumrückwand vollständig abtaut. Nach dem Abtauen wird die Temperatur wieder auf den eingestellten Sollwert abgesenkt. Das Tauwasser fliesst durch das Ablaufloch aus und verdunstet in der Auffangschale ausserhalb des Gerätes.

Halten Sie den Sammelkanal und das Ablaufloch sauber, damit das Tauwasser

ungehindert abfliessen kann. Das Gefrierabteil bei starker Eisbildung

abtauen. Eine dicke Eisschicht verschlechtert die Kälteabgabe an das Gefriergut. Gefriergut während der Abtauzeit möglichst kühl und gut isoliert lagern, z.B. in Zei tun gen einpacken. Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu lösen. Ge brauchen Sie keine elektrischen Heizgeräte oder offene Flammen zum Abtauen.

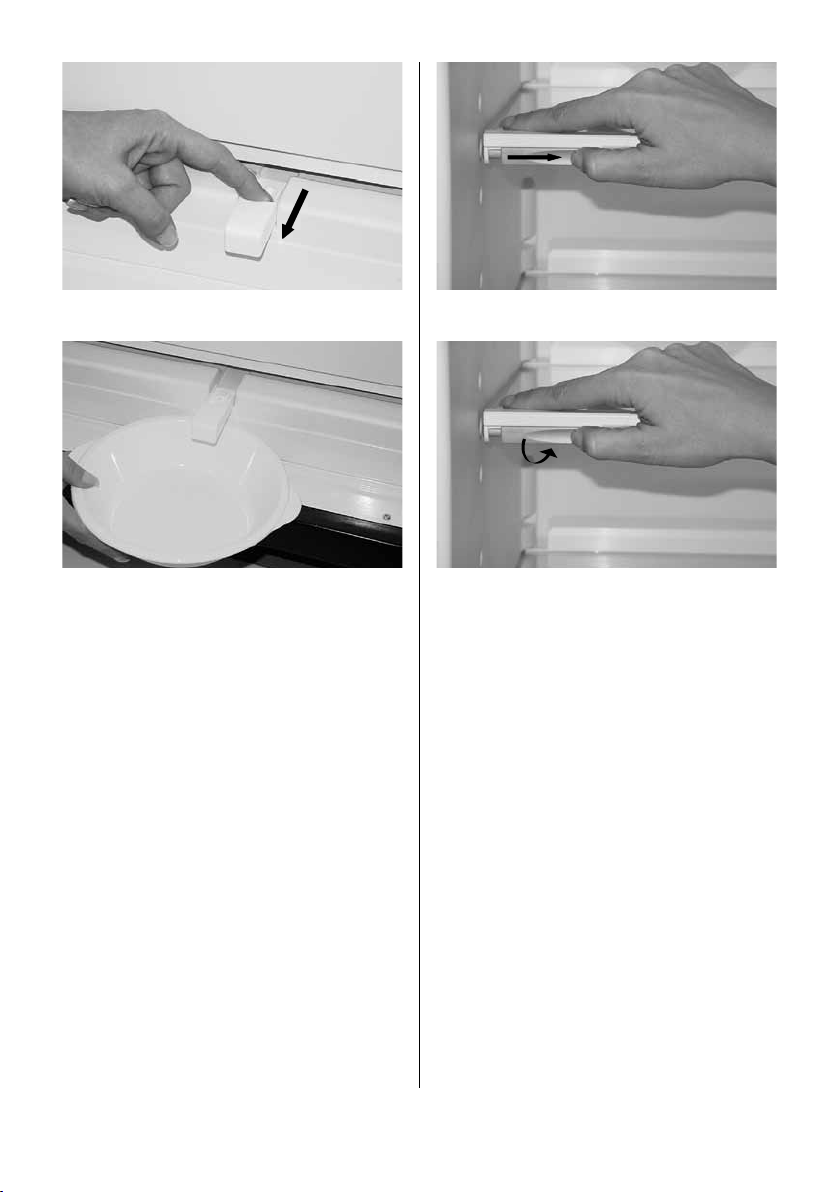

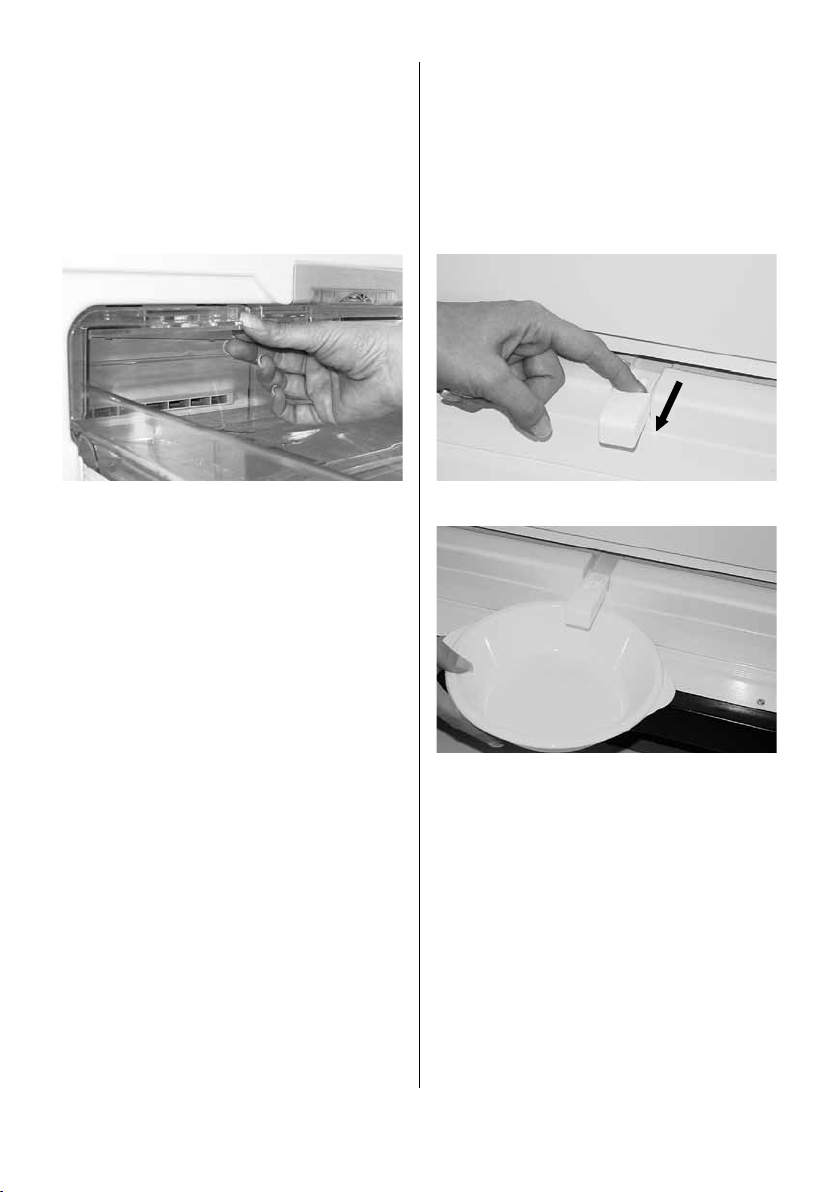

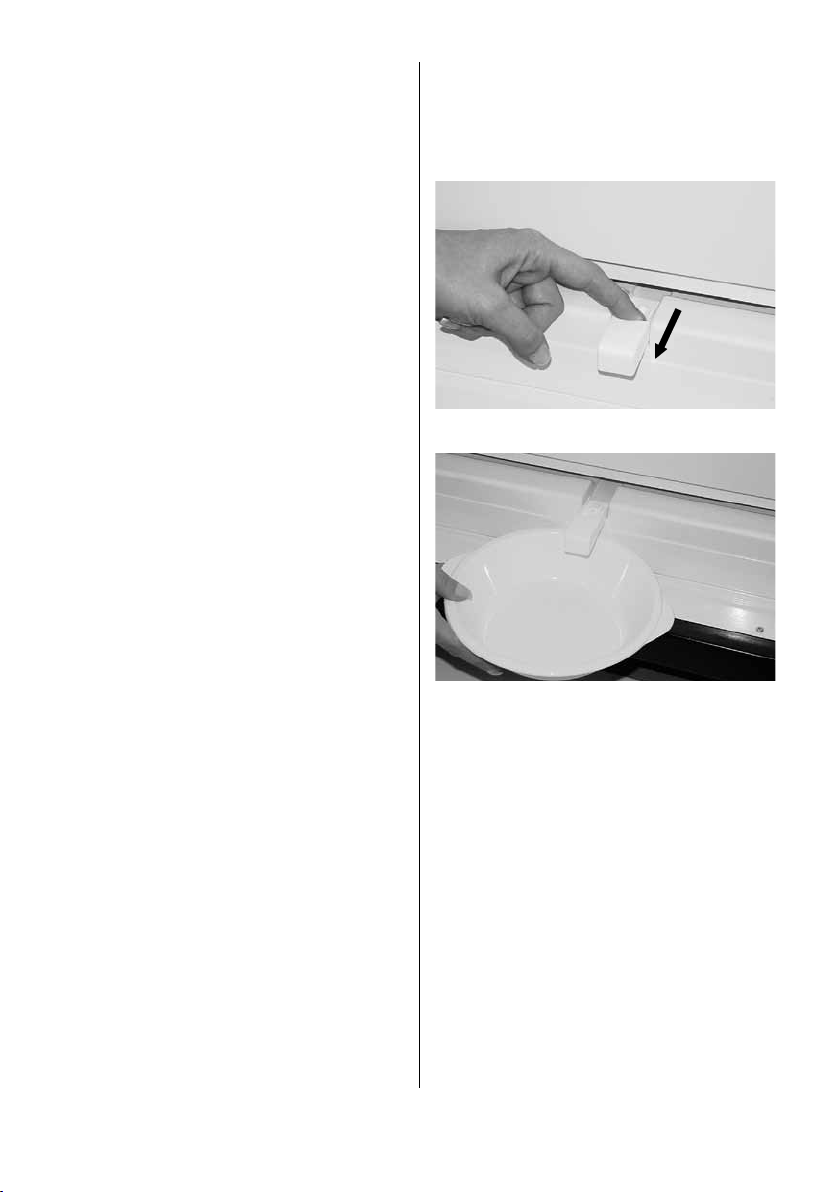

– Kühlgerät am Haupttaster

auf «off» schalten. – Tauwasserablauf herausziehen (Bild 6) – Wasserauffanggefäss unter

Tauwasserablauf platzieren (Bild 7) – Tür offen lassen. – Nach dem Abtauen Innenraum reinigen

und gut trocknen. – Gerät am Haupttaster wieder

einschalten

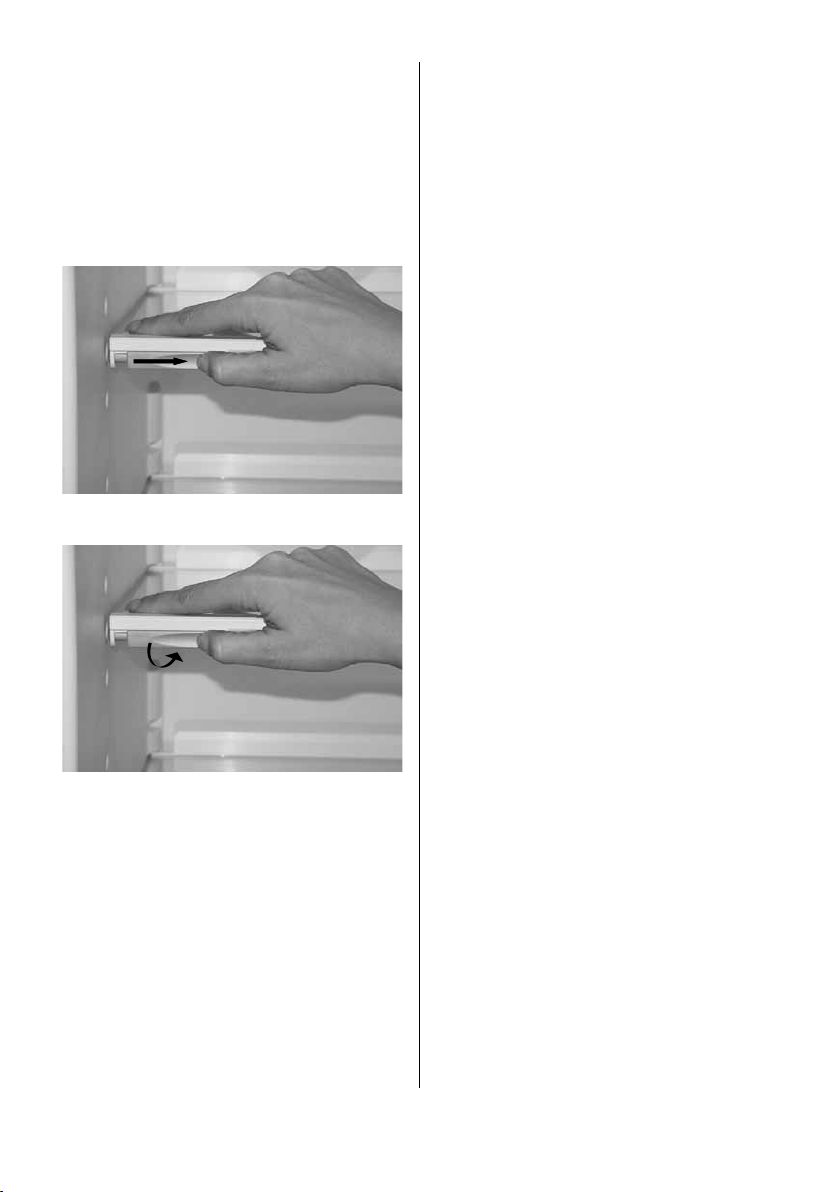

Kühlraum

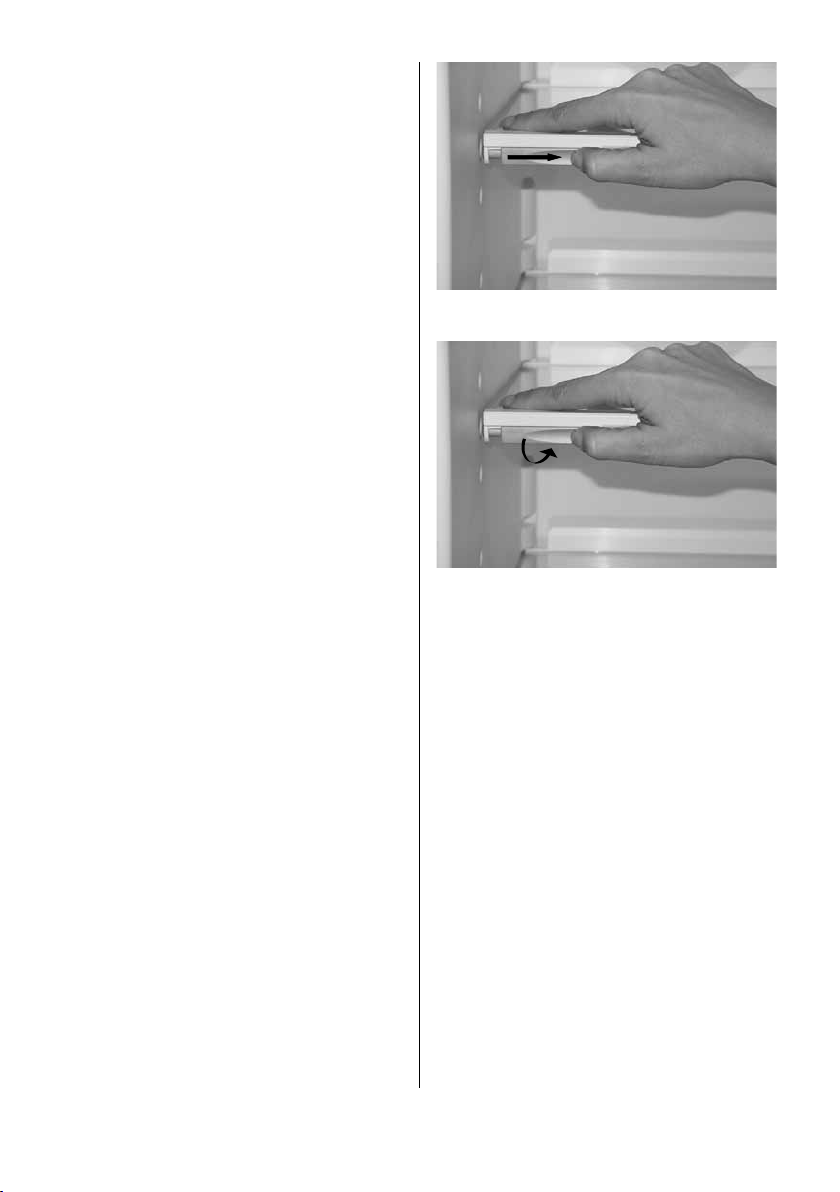

Die Glas tablare sind individuell in der Höhe verstellbar. Die beiden Riegel seitlich ganz nach innen ziehen (Bild 8a) und zum Fixieren abwärts nach hinten drehen (Bild 8b). Das Glastablar aus der hinteren Führung ziehen und an ge wün sch ter

Page 12

Position in umgekehrter Reihenfolge wieder einsetzen. Halbe Abstellflächen er möglichen, dass hohe Gefässe stehend aufbewahrt werden können.

Reinigung

Für die hygienische Aufbewahrung der Spei sen den Innenraum möglichst sauber halten. Den Innenraum von Zeit zu Zeit mit einer milden Seifenlauge auswaschen und nachtrocknen. Ein gelegentliches Aus reiben mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Tür dichtungen kann ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigungs-

mittel oder kratzenden Lappen verwenden. Türdichtungen mit einer weichen

Bürste oder einem Pinsel reinigen. Bei längerem Nichtgebrauch das Gerät am Haupt taster auf «off» schalten. Gerät ausräumen, abtau en, reinigen und Gerätetür sowie Gefrier abteiltür offen lassen.

– Das Bedien- und Kontrollelement nur

mit einem leicht angefeuchteten Lappen

reinigen. – Darauf achten, dass möglichst kein Rei-

ni gungs wasser durch die Ablauf öff nung

in die Verdunsterschale läuft. – Vor Inbetriebnahme müssen das Gerät

und die Dichtungen von Gerätetür und

Gefrier abteiltür

voll kom men trocken sein.

Hinweise für eine energiesparende Nutzung

■ Verwenden Sie das Kühlgerät möglichst so,

wie es geliefert wurde. Die An ord nung der

Schubladen, Tablare und Etageren sorgt für

eine bestmögliche Temperaturverteilung.

■ Installieren Sie das Gerät möglichst nicht

in der Nähe von Heizkörpern, Heizrohren

oder Rauchabzügen und schützen Sie es

möglichst vor direkter Sonnen ein strah lung

Page 13

■ Halten Sie die Gerätetüren möglichst

kurz geöffnet. Je schneller Sie die Türen wieder schliessen, umso weniger Kälte geht verloren.

■ Achten Sie auf das vollständige, richtige

Schliessen der Türen. Die Türdichtung muss am Kühlschrankrahmen gut anliegen.

■ Lassen Sie warmes oder gar heisses

Lager gut ausserhalb des Gerätes abkühlen.

■ Das Einlagern von feuchtigkeitsabge-

benden Lebensmitteln führt zu einer verstärkten Vereisung der Kühlschrankrückwand und zur Reduktion der Kühlleistung

Tipps

Bei der Benutzung des neuen Gerätes sind folgende Punkte zu beachten:

■ Ein neu in Betrieb genommenes Gerät

nötigt ca. 15 Std. (mit Lebensmittel)

bis es die nor

malen Betriebs tempe ra tu-

ren erreicht hat.

■ Bei Türöffnung über 2 Minuten beginnt

die Beleuchtung zu blinken. Verge wissern Sie sich beim Schliessen, dass die Tür überall vollständig abdichtet. Die selbstschliessenden Schar niere unterstützen dies.

■ Die Abkühldauer von Getränken und

anderen Lebensmittel von Raum tempera tur auf Kühl raumtemperatur kann bis zu 6 Stun den dauern. Je mehr warme Speisen eingelagert

werden, um so mehr

verlängert sich diese Dauer.

■

Verstellen der Temperatureinstellung hat keinen

Ein fluss auf die Abkühlge schwindigkeit, sondern nur auf das Temperaturniveau.

■ Durch das Einlagern von feuchtigkeits-

ab ge bender Lebensmittel kann es zu Kon dens bildungen an den Glas tablaren kom men.

■ Die elektronische Regelung taut den

Kühlraum nur noch ungefähr einmal am Tag ab. Eine meistens sichtbare Eisbildung an der Rückwand im Kühlraum ist deshalb normal.

■ Achten Sie darauf, dass das Kühlgut

nicht mit der Rückwand des Kühl rau mes in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühlraum abgeleitet wird.

■ Beim Einordnen beachten:

– Öl und Fett nicht mit den Kunst-

stoffteilen und der Türdichtung in Berüh rung bringen.

– Im Kühlraum befinden sich bei jeder

Betriebs stellung der Temp era tur einstellung die kältesten Be reiche an der Rück wand und über der untersten Ablage.

Empfindliche Lebensmittel daher auf

die unterste Ablage legen.

■ Einordnungsbeispiel:

– Im Gefrierabteil Lebensmittel einfrie-

ren, lagern und Eis zubereiten.

– Auf den Tablaren von oben nach

unten Back wa ren, fertige Speisen, Molkereiprodukte, Fleisch- und Wurstwaren.

– In den Einhängeschalen von oben

nach unten: Butter und Käse, Tuben, kleine Dosen und Eier, grosse Flaschen.

– In der Gemüseschale Gemüse, Obst

und Salate.

Page 14

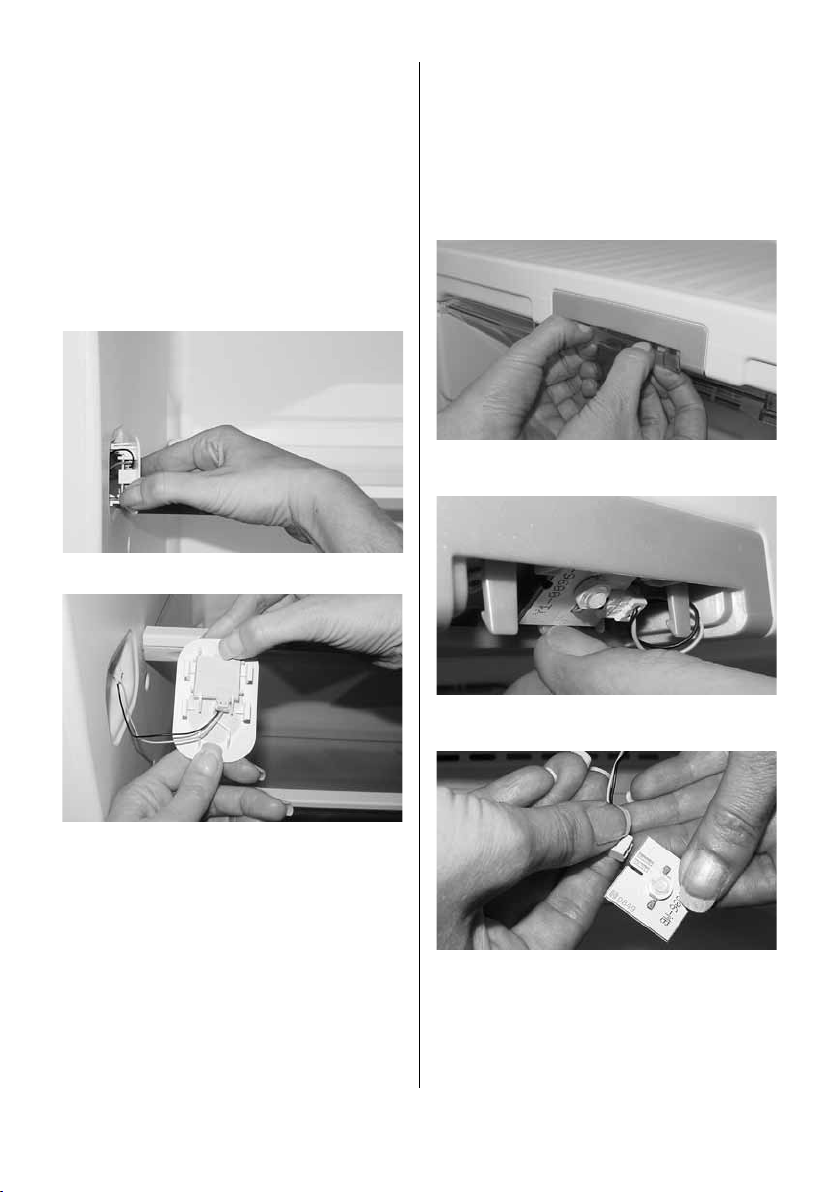

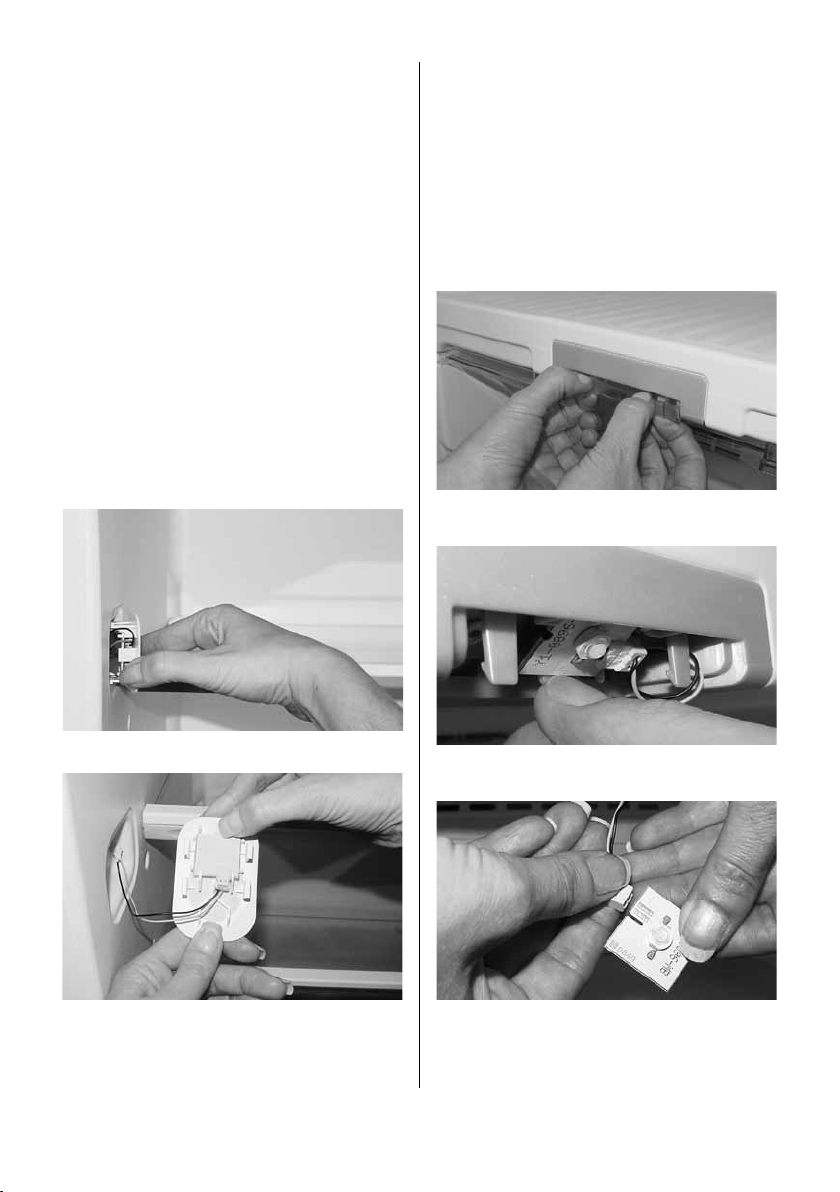

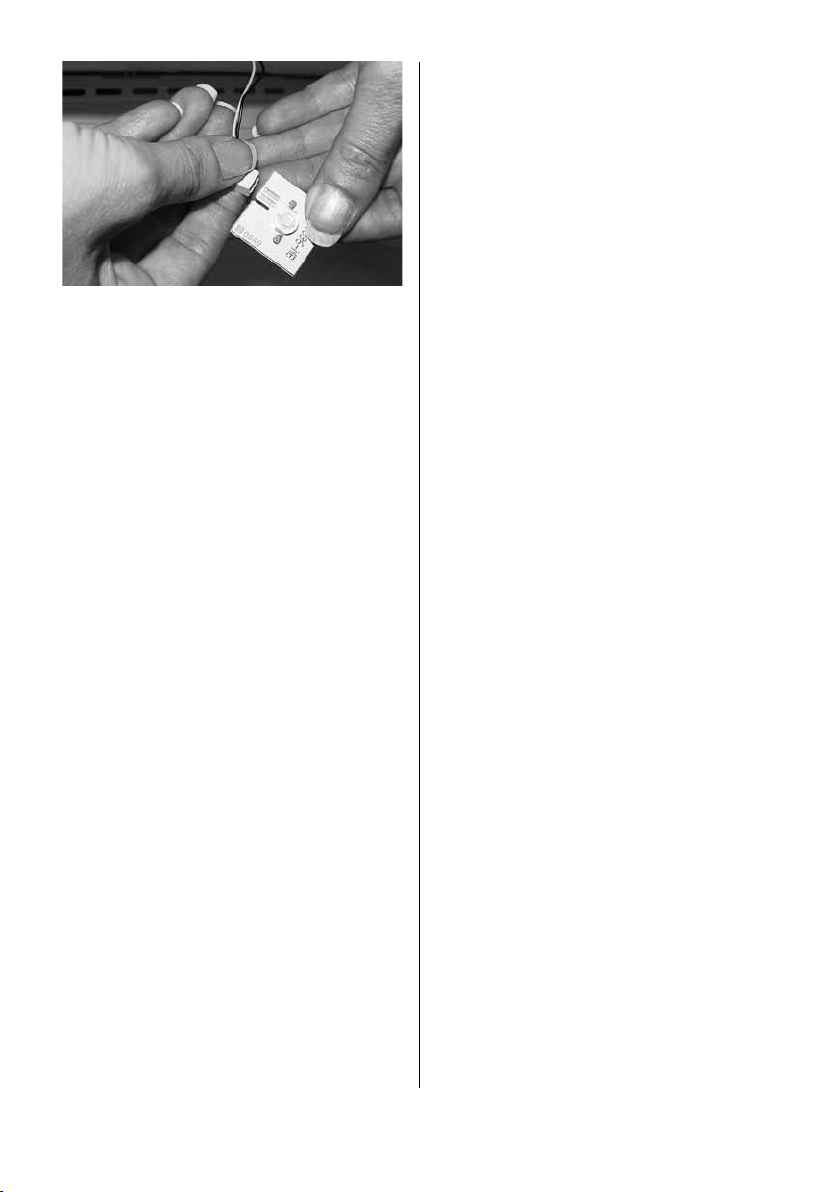

LED Beleuchtung auswechseln Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten.

Klicken Sie die LED-Beleuchtung aus (Bild 9). Lösen Sie die Steckverbindung zur LEDBeleuch tung (Bild 0). Die neue LED-Beleuchtung bitte in umgekehrter Reihenfolge einsetzen.

Hinweis: Verwenden Sie bitte nur original LED-Beleuchtungen vom Her steller.

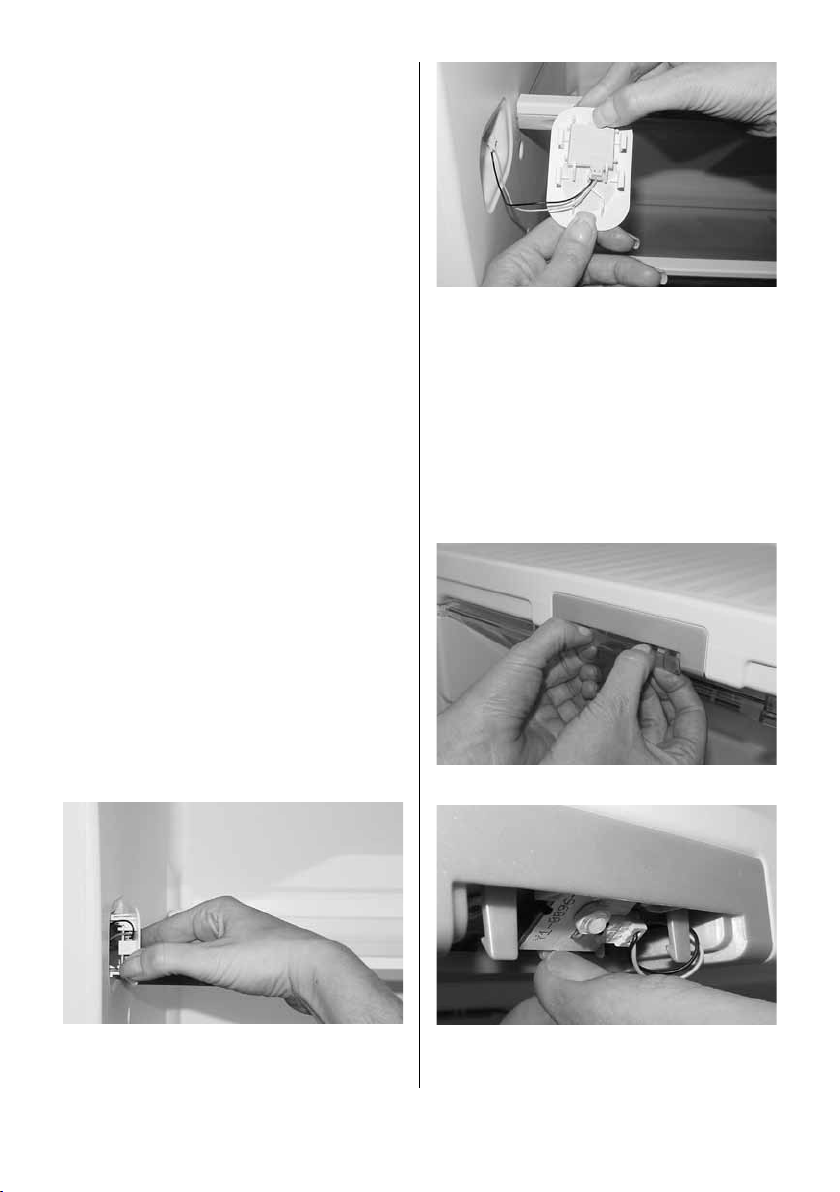

LED Beleuchtung oberhalb des Sonderfachs

Ziehen Sie die transparente Abdeckung nach unten (Bild ß a).

Klicken Sie die LED-Beleuchtung aus (Bild ß b).

Lösen Sie die Steckverbindung zur LEDBeleuchtung (Bild ß c).

Die neue LED-Beleuchtung in umgekehrter Reihenfolge wieder einsetzen und die transparente Abdeckung wieder einrasten.

ß a

ß b

ß c

Page 15

Störungen

Das Gerät wurde vor der Auslieferung auf einwandfreie Funktion geprüft. Im Falle von Betriebs störungen wenden Sie sich bitte an die nächstgelegene Service stelle unter Angaben der Modellnummer sowie der festgestellten Mängel.Störungen können auch durch das An sprechen elektrischer Sicherungen entstehen. Der Schaden ist leicht behoben, wenn Sie die entsprechende Siche rung wieder aktivieren.

Anzeige nach Stromunterbruch

Ein Stromunterbruch wird dann angezeigt, wenn die Gefrierraumtemperatur nach dem Wiedereinschalten wärmer als -9 °C ist. In diesem Fall blinken die beiden Tempe raturanzeigen und zeigen die Temperaturwerte an, welche nach dem Wiedereinschalten gemessen wurden. Das Blinken der Temperaturanzeigen wird durch Be tätigung einer beliebigen Taste abgestellt und die aktuellen Temperatur mittelwerte werden angezeigt.

Fühlerfehlfunktionen

– Fehleranzeige F1 am Temperaturdisplay

links = Temperatursensor im Kühlraum defekt.

– Fehleranzeige F2 am Temperaturdisplay

rechts (Lufttemperatur Sonderfach) = Temperatursensor im Sonderfach defekt.

– Fehleranzeige F3 am Temperaturdisplay

rechts = (Verdampfertemperatur Sonderfach) = Temperatursensor im Sonderfach defekt.

– Fehleranzeige F4 am Temperaturdisplay

rechts (Temperatur Tiefkühlraum) = Temperatursensor im Gefrierraum defekt.

– Fehleranzeige F7 am Temperaturdisplay

rechts = Umgebungstemperatursensor defekt

Notbetrieb

Wird ein Fühlerfehler angezeigt, so wird der Kühlschrank im Not be trieb, unabhängig von den defekten Fühlern, zeitgesteuert weiter betrieben.

Garantie

Wir gewähren die Garantie ab Liefer datum des Gerätes.

Allfällige Mängel, die während dieser Zeit trotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen dieser Garantie durch den Kundendienst behoben. Nicht unter Garantie fallen: – LED-Defekte – Bruch von Glasplatten und Kunststoffteilen – Defekte durch Nichtbefolgen der

Bedienungs anleitung oder unsachgemässen Ge brauch

– Schadenersatzansprüche, die über

unsere Garantieleistungen hinausgehen

– Geräte, welche durch Dritte repariert

wur den.

Page 16

Betriebsgeräusche

Ganz normale Geräusche

Das Kühlen wird durch ei nen

Kompressor (Kälteaggregat) ermöglicht. Der Kompressor pumpt das Kältemittel durc das Kühlsystem. Dabei entstehen Betriebsgeräusche. Auch nach dem Ausschalten des Kom pres sors sind Geräusche durch Druck- und Tem peraturunterschiede unvermeidbar.

Dieses Gerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem geräuschoptimierten Kältekreis ausgestattet.

Dennoch lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer

Nicht normale Geräusche

Meist entstehen ungewöhnliche Geräu sche durch einen ungeeigneten Einbau. Das Gerät muss waagerecht und stabil auf-

gestellt bzw. eingebaut sein. Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen. Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren.

In offenen Küchen oder bei in Raumteiler eingebauten Geräten werden die normalen Betriebsgeräusche intensiver wahrgenommen. Dies ist jedoch kein Mangel sondern bedingt durch die Architektur.

Laut stärke abhängig von der Geräte grösse und Einbausituation. dem Einschalten des Kom

Unmittelbar nach

pressors sind die Betriebsgeräusche am besten hörbar. Sie werden mit fortschreitender Betriebsdauer leiser.

Stichwort Ursache Bemerkung

Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig von der Gerätegrösse und von der lastabhängigen Drehzahl des Kompressormotors

Surren Ventilator normales Betriebsgeräusch, durch Belüftung

Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des Blubbern Kältemittels im Kältekreis Rauschen

Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer

Klappern Tablare, Körbe, Innenteile so anordnen, dass sie sich nicht berühren Einhängeschalen bzw. dass sie fixiert sind. Beladung etc.

Knacken Gehäuse normale, temperaturbedingte Spannungsdehnungen der Materialien z.B. Kunststoffe, Isolation

Klicken Ventil normales Schaltgeräusch des Ventils

Page 17

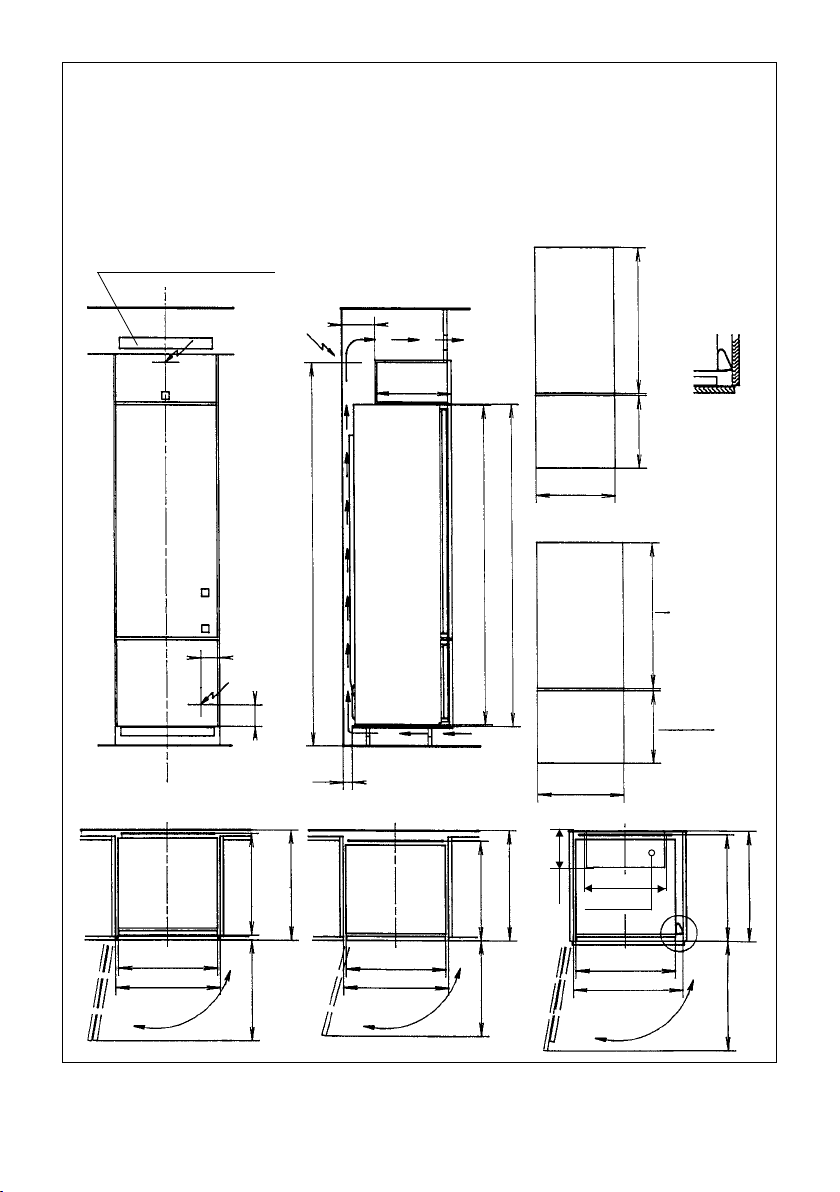

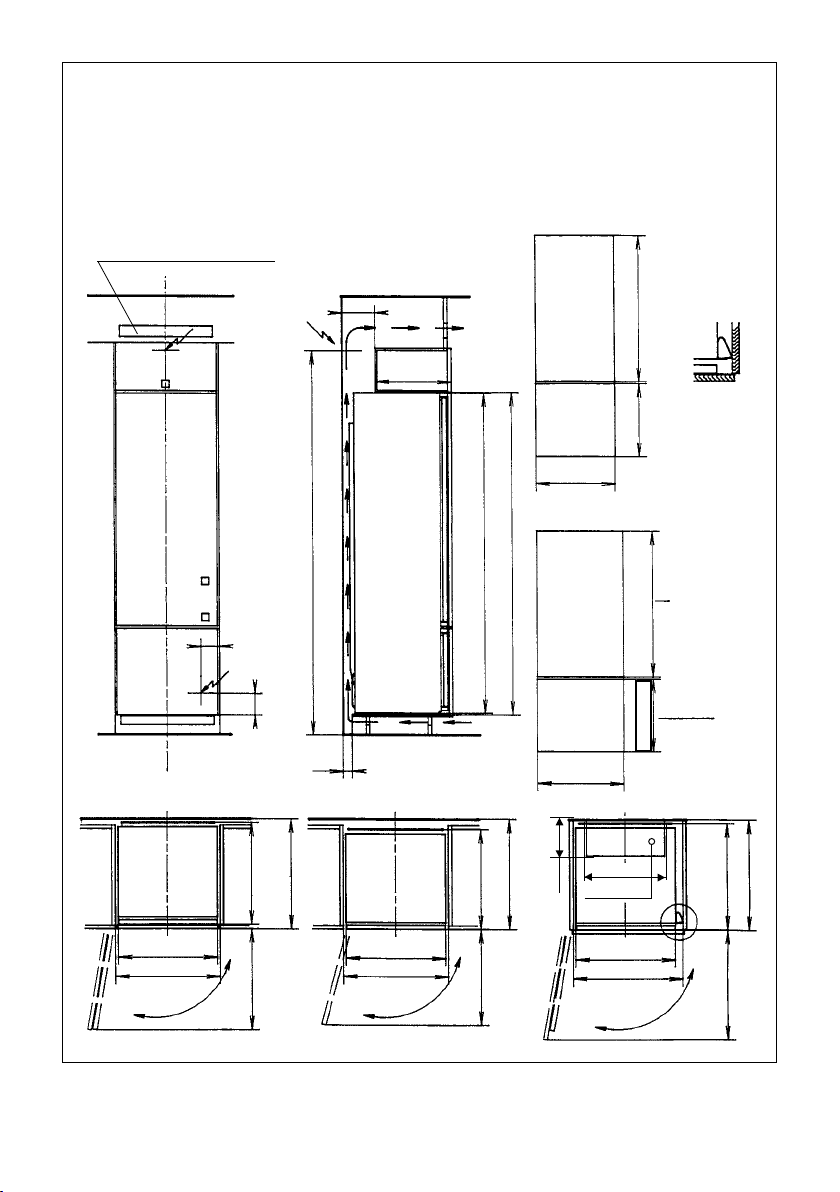

Bei Nischentiefen 550 werden die Leistungsdaten des Gerätes ebenfalls garantiert

Lüftungsquerschnitt oben und unten min. 200 cm

100

min. 50

Einbaukühlschrank Nische SMS 14/6 (1778 mm)

Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen. Ist der Netzstecker nach dem Aufstellen des Gerätes nicht mehr zugänglich, so ist installationsseitig eine Trennvor rich tung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kon taktöffnung von mindestens 3 mm, dazu gehören LS-Schalter und Siche rungen so wie Schütze.

(420)

2050 SMS-Norm

Gerät 1776

Nische 1778

Türblätter CH

Dicke

16– 20 mm

547

Türblätter EU

10/6-Spalt4/6-Spalt

Detail A

1270

oben -Spalt/2

1270 + Nischenüberstand

120

min. 50

Integriert CH

Gerät 570

Nische 605

Gerät 548

Nische 550

100° 105° 100°

555

Dekorrahmen

Gerät 548

Nische 550

Gerät 545

Nische 605

525

Dicke

16– 24 mm

max. 594

200

508

Integriert EU

430

Lüftung

Gerät 548

Nische 560– 568

unten -Spalt/2

508 + Nischenüberstand

Gerät 545

Nische 550

602

Page 18

Chère Cliente, Cher Client,

Vous possédez un réfrigérateur moderne, consommant donc peu de courant. Nous vous félicitons de votre achat!

Ce réfrigérateur a été conçu et fabriqué conformément aux directives européennes, aux normes nationales et internationales en vigueur. Avec l‘apposition du marquage CE, après contrôle du produit par des organismes de contrôle agréés, le fabricant certifie le respect des normes et directives en vigueur relatives aux réfrigérateurs et aux congélateurs.

Elimination de l’ancien appareil

Rendre immédiatement inutilisables les appa reils usagés (p. ex. couper le cordon d’alimentation). Veillez, ce faisant, à ce que les conduites de votre appareil ne soient pas endommagées jusqu’à son transport en un lieu où il sera éliminé dans les règles conformes à la protection de l’environnement. A cet effet, adressezvous au service compétent de votre commune. (Dégager les charnières et enlever les portes afin que des enfants en train de jouer ne s’enferment pas à l’intérieur mettant ainsi leur vie en danger).

Elimination de l’emballage

Tous les matériaux d’emballage employés sont compatibles avec l’environnement et recyclables.

Instructions de sécurité et avertissements

Avant de mettre l’appareil en service, nous vous prions de lire attentivement les instruc tions figurant dans le mode d’emploi et de conserver ce dernier pour un futur utilisateur éventuel de l’appareil.

■

Mettre en sûreté électrique (protection contre les contacts accidentels) en l’encastrant comme il faut.

■

N’utilisez cet appareil qu’à des usages domestiques et comme décrit dans le mode d’emploi.

■ Cet appareil n‘est pas conçu pour être

utilisé par les personnes aux capacités physiques, sensorielles ou intellectuelles ré duites ou ne disposant pas d‘expérience et de connaissances suffisantes, sauf si elles sont surveillées ou instruites par une personne responsable de leur sécurité quant à l‘utilisation de l‘appareil.

Surveiller les enfants pour s‘assurer qu‘ils

ne jouent pas avec l‘appareil.

■ Si votre l‘appareil vous a été livré endom-

magé, mettez- vous immédiatement en contact avec votre fournisseur.

■ Ne pas utiliser de rallonge.

■ Les réparations et autres interventions

ne doivent être réalisées que par un dépanneur qualifié.

■ Pour le nettoyage, couper l’alimentation

électrique: sortir la fiche ou déconnecter le fusible. Ne jamais tirer la fiche de la prise par le câble ou avec des mains mouillées. Toujours saisir la fiche et l’extraire droite de la prise.

■ Conserver les alcools concentrés unique-

ment fermés et placés debout. De plus, ne jamais ranger de matières explosives dans l’appareil. Risques d’explosion!

■

Cet appareil ne comporte pas de CFC et de FC. Il contient le réfrigérant écologique isobutane (R600a) en petites quantités.

■ Lors de la manipulation de l’appareil,

toujours veiller à ce que le circuit réfri rant ne soit pas endommagé. Si, ce pen dant, le cas se présentait, éviter la présence de toute flamme vive ou sources d’étincelles. Aérer le local où se trouve l’appareil pendant quelques minutes.

■ Un appareil ayant un circuit réfrigérant en -

dommagé ne doit pas être mis en service.

gé-

Page 19

■ En montage encastré, il faut veiller à ce

que les orifices d’admission et de sortie d’air ne soient pas obstrués ou recouverts.

■ Pour accélérer le dégivrage, aucun moy-

en mécanique ou artificiels autres que ceux recommandés ne doivent être em ployés.

■ Si l’appareil est utilisé à d’autres usages

que ceux pour lesquels il a été prévu, manipulé ou réparé de manière impropre et incompétente, toute responsabilité sera déclinée en cas de dommages éventuels consécutifs.

■ Si le câble de raccordement de cet appa-

reil est endommagé, il doit être remplacé par le fabricant ou son service après-vente, ou par un technicien qualifié, pour éviter tout danger.

■ Remarque importante: ne pas utiliser

d’appareils électriques dans le compartiment destiné aux produits alimentaires.

Eléments de contrôle et de commande:

Sécurité enfants:

Les touches doivent être maintenues enfoncées au moins 3 secondes.

Acquittement de l’alarme:

N’importe quelle touche peut être utilisée pour acquitter la fonction d’alarme.

1 Interrupteur principal MARCHE/ARRÊT: 2 Mode «vacances»:

Le réfrigérateur est arrêté, le congélateur

reste en service. L’afficheur de température du réfrigérateur (5) indique OF.

3 Augmenter la température du réfrigéra-

teur (jusqu’à 9 °C au maximum):

Au bout de 3 secondes, l’affichage de la

température se met à clignoter et indique la température sélectionnée.

Page 20

Chaque appui sur la touche permet

d’augmenter la température de 1 °C. Si on garde le doigt appuyé sur la touche, la valeur augmente automatiquement jusqu’à ce que l’on relâche la touche ou que la valeur maximale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l’affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

4 Abaissement de la température

du réfrigérateur (jusqu’à 3 °C au minimum):

Au bout de 3 secondes, l’affichage de la

température se met à clignoter et indique la température sélectionnée. Chaque appui sur la touche permet de réduire la température de 1 °C. Si on garde le doigt appuyé sur la touche, la valeur diminue automatiquement jusqu’à ce que l’on relâche la touche ou que la valeur minimale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l’affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

5 Affichage de la température du

réfrigérateur:

La température affichée est une moyenne

sur 2 heures qui peut parfois s’écarter de la valeur de consigne réglée, notamment après un dégivrage ou une ouverture prolongée de la porte. L’affichage indique LO si la température est inférieure à –5 °C et HI si elle dépasse +20 °C.

6 Affichage de la température

du congélateur:

La température affichée est une moy-

enne sur 2 heures qui peut parfois s’écarter de la valeur de consigne réglée, en particulier après une ouverture prolongée de la porte ou l’introduction de quantités importantes de produits tiè-

des. L’affi chage indique LO si la température est inférieure à -30 °C et HI si elle dépasse

-5 °C.

7 Augmentation de la température

du congélateur (jusqu’à -14 °C au maximum):

Au bout de 3 secondes, l’affichage de la

température se met à clignoter et indique la température sélectionnée. Chaque appui sur la touche permet d’augmenter la température de 1°C. Si on garde le doigt appuyé sur la touche, la valeur augmente automatiquement jusqu’à ce que l’on relâche la touche ou que la valeur maximale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l’affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

8 Abaissement de la température

du congélateur (jusqu’à -24 °C au minimum):

Au bout de 3 secondes, l’affichage de la

température se met à clignoter et indique la température sélectionnée. Chaque appui sur la touche permet de réduire la température de 1°C. Si on garde le doigt appuyé sur la touche, la valeur baisse automatiquement jusqu’à ce que l’on relâche la touche ou que la valeur minimale soit atteinte. Environ 5 secondes après que la touche a été relâchée, l’affichage cesse de clignoter et la température moyenne actuelle est à nouveau affichée.

9 Touche de congélation rapide:

Le rendement frigorifique maximal est

fourni pour le congélateur. L’affichage représente un flocon de neige. Au bout de 24 heures, la température revient automatiquement à la valeur de consig-

Page 21

ne initiale. Le flocon de neige s’éteint. La fonction de congélation rapide peut aussi être interrompue avant 24 heures en appuyant à nouveau sur la touche.

0 Touche de réfrigération rapide:

Le rendement frigorifique maximal est

fourni pour le réfrigérateur. L’affichage représente un ventilateur. Au bout de 24 heures, la température revient automatiquement à la valeur de consigne initiale. Le symbole de réfrigération rapide s’éteint. La fonction de réfrigération rapide peut aussi être interrompue avant 24 heures en appuyant à nouveau sur la touche. Après la fin de la réfrigération rapide, le réfrigérateur dégivre automatiquement.

ß Affichage de fonctionnement pour le

compartiment spécial:

Lorsque le symbole de la carotte

s’affiche, cela signifie que le compartiment spécial est en fonctionnement. Les températures de stockage idéales dans ce compartiment spécial se situent dans la plage de valeurs théoriques comprise entre 4 et 6. Lorsque les valeurs théoriques sont réglées sur une température plus élevée, la température dans le compartiment spécial va alors monter audelà de 3°C. Lorsque le symbole clignote, la température dans le compartiment spécial est trop élevée ou trop basse. Ceci peut être la conséquence de temps d’utilisation plus longs, d’une porte mal fermée au niveau de la chambre de refroidissement, d’une coupure de courant ou d’un réglage trop élevé de la valeur théorique.

Alerte d’ouverture de la porte du réfrigérateur

Au bout de 2 minutes, la DEL clignote à intervalles de 15 secondes. Réinitialisation par n’importe quelle touche. Au bout de 3 minutes, la DEL clignote à intervalles de 5 secondes. Réinitialisation par n’importe quelle touche. Au bout de 4 minutes, la DEL clignote 1 fois par seconde. Réinitialisation par n’importe quelle touche. Au bout de 10 minutes, alarme sonore. Réinitialisation par touche quelconque. Durée 3 minutes, répétition après 30 minutes. Si la porte du congélateur reste ouverte pendant plus de 10 minutes, une alarme sonore se déclenche jusqu’à ce que la porte soit refermée ou que l’alarme soit neutralisée en appuyant sur une touche.

Alarme de température

Une alarme sonore se déclenche si la tem pérature dans le réfrigérateur dépasse la valeur réglée de 10 °C, si la température moyenne dans le congélateur est supérieure à -9 °C lorsque la température moyenne dans le compartiment de congélation est supérieure à -9°C ou lorsque la température dans le compartiment spécial diverge fortement de celle du capteur de température. Par ailleurs, le voyant lumineux de la température concernée ou celui du bon fonctionnement du compartiment spécial clignote.

Congélation

■ Seules des aliments fraîches conviennent

à la congélation.

■ Pour éviter que la température des ali-

ments déjà surgelées s’éléve de trop, ne congeler que de petites quantités à la fois. Il est possible de congeler dans

Page 22

chac une des bacs. Il est préférable de n’em baller que par peti tes portions.

■

Pour congeler la quantité maximale (voir plaque signalétique), utiliser le tiroir du haut. Appuyer sur la touche de congélation rapide après avoir introduit les produits. Ne pas modifier les réglages de température du réfrigérateur et du congélateur. La fonction de congélation rapide est désactivée automatiquement au bout de 24 heures.

■

Pour congeler de petites quantités, il est

possible d’utiliser la fonction de congélation rapide, mais il n’est pas nécessaire de la maintenir pendant 24 heures.

■ Les aliments à congeler ne doivent pas

entrer en contact avec celles déjà surgelées. Les produits alimentaires décongelés ne doivent pas être recongelés, car ils risquent de s’altérer.

Contre-porte variable

Les balconets (figure 2) de la contre-porte sont facilement réglables et vous offrent la possibilité d’une répartition individuelle. Ajustage des balconets et des galeries de maintien des bouteilles: presser d’abord vers le haut et tirer, régler la hauteur désirée et insérer dans l’ordre inverse. Noter que le couvercle du balconet supérieur n’est pas réglable.

Compartiment spécial

Le compartiment spécial (figure 3) permet une durée de conservation jusqu’à trois fois plus longue pour différentes alimentaires fraîches par rapport au réfrigérateur conventionnel. La température dans le compartiment spécial se situe entre 0°C et +3° C (env. à 5° C valeur de consigne reglée).

Sortir et remettre le compartiment spécial

Tirer le bac du compartiment spécial jusqu’à l’arrêt. Sortir le bac en le soulevant légèrement et le faire pivoter latéralement (figure 4). Remettre le bac en le posant sur les glissières sorties et le poussant vers l’arrière.

Remarque: (+ figure 5) L’humidité de l’air est réglable comme suit: – Petit symbole d’humidité (à gauche):

humidité de l’air basse (env. 45%)

Page 23

– Grande symbole d’humidité (à droite):

humidité de l’air plus élevée (max. 90%)

L’humidité dans le compartiment spécial dépend:

– De la quantité et du degrè d’humidité

des denrées alimentaires ainsi que de leurs emballages

– Du nombre des ouvertures du

compartiment spécial

– Emballage Le compartiment spécial se prête

spécialement à la conservation de: – Baies, salades, légumes, fruits, champig-

nons etc. (position d’humidité élevée, symbole à droite)

– Viande, poisson, volaille, saucisse etc.

(position d’humidité basse, à gauche)

Remarque:

Ne doivent pas être placés dans le compartiment spécial: Pommes de terre, fromage à pâte dure, les légumes sensibles au froid tels que aubergines, haricots, concombres, courgettes, poivrons, tomates, zucchini. Tous les fruits exotiques sensibles au froid, tels que ananas, avocats, bananes, pampelmousses, mangues, melons, papayes, fruits de passion etc. Ceux-ci doivent être placées dans des bacs fermés dans le compartiment de réfrigeration (le séchage est évité).

Dégivrage

Le réfrigérateur dégivre automatiquement pour faire fondre la glace qui se forme sur la paroi du fond. Cette opération a lieu une ou deux fois par jour, selon la fréquence d’ouverture des portes. Pendant le dégivrage, la température augmente à l’intérieur du réfrigérateur et la glace déposée sur la paroi arrière fond complètement. Une fois la glace fondue, la température est ramenée à la consigne réglée. L’eau de dégivrage sort par le trou d’évacuation et s’évapore dans le bac collecteur, à l’extérieur de l’appareil.

Maintenir le canal collecteur et le trou d’évacuation bien propres de manière à ce

que l’eau de dégivrage puisse s’écouler sans encombre. Dégivrer le compartiment de congélation lorsqu’une épaisse couche de glace s’est formée. Cette couche entrave la congéla tion des aliments. Pendant le dégivrage, entreposer les produits surgelés dans un endroit aussi froid que possible en les isolant bien à l’aide, p.ex. de papier journal. – déclencher l’appareil au moyen de la

touche principale. – Tirer le canal d‘évacuation (figure 6). – Placer un bac de récupération de l’eau

de dégivrage sous le canal d’évacuation

(figure 7). – Laisser la porte ouverte.

Le dégivrage peut être sensiblement accéléré en plaçant un récipient contenant de l’eau chaude dans le compartiment de congélation. Attention: ne jamais utiliser d’objets pointus pour détacher la glace ou les matières prises dans celle-ci. Ne pas employer d’appareils de chauffage électriques ou de flammes vives pour dégivrer. – Après le dégivrage, nettoyer et bien

sécher l’intérieur. – enclencher l’appareil au moyen de la

touche principale.

Page 24

6 8a

Compartiment réfrigérant

Les étagères en verre sont

réglables individuellement en hauteur. Tirer les deux taquets à fond vers l’intérieur (fig. 8a) et pour fixer les tourner en bas vers l’arrière (fig. 8b). Tirer la plaque de verre du guidage arrière et la replacer en sens inverse à la position souhaitée. La sur face de rangement subdivisée permet de conserver en position verticale des récipients de grande hauteur.

Nettoyage

L‘appareil doit être maintenu bien propre pour une conservation hygiénique des aliments. Le nettoyer de temps en temps avec de l’eau savonneuse peu concentrée et le sécher. Il est recommandé de le frotter occasionnellement avec de l’eau vinaigrée pour enlever les odeurs. En nettoy ant les joints de porte, on évite qu’ils se collent sur la carcasse et se détériorent en conséquence. Ne pas employer de détersifs abrasifs ou de chiffons rugueux susceptibles de provoquer des égratignures. Nettoyer les joints de porte à l’aide d’une brosse ou d’un pinceau souple. Si l‘appareil n’est pas utilisé pendant une période prolongée, déclencher l’appareil au moyen de la touche principale. Le vider, dégivrer, nettoyer et laisser ouvertes les portes du compartiment réfrigérant et du compartiment congélateur.

Page 25

– Nettoyer les élements de commande et

de contrôle seulement aven un chiffon humide.

– Veiller, autant que possible, à ce que de

l’eau de nettoyage ne s’écoule pas dans le bac collecteur par le trou d’évacuation.

– Avant la mise en service, veiller à ce que

l’appareil et les joints des portes du compartiment réfrigérant et du congélateur soient complètement secs.

Informations pour une utilisation économe en énergie

■ Utilisez autant que possible le réfrigéra-

teur tel qu’il vous a été livré. La disposition de base des tiroirs, des tablettes et des étagères assure une répartition optimale de la température.

■ Dans la mesure du possible, n’installez

pas l’appareil à proximité de radiateurs, de tuyaux de chauffage ou de conduits de fumée, et protégez-le autant que possible du rayonnement solaire direct.

■ Laissez les portes de l’appareil ouvertes

le moins longtemps possible. Plus vous refermez les portes rapidement, moins il y a de perte de froid.

■ Veillez à bien refermer les portes complè-

tement. Le joint d’étanchéité des portes doit être bien plaqué contre le cadre du réfrigérateur.

■ Laissez refroidir les produits à entreposer

chauds, ou même brûlants, à l’extérieur de l’appareil.

■ L’entreposage de denrées alimentaires

dégageant de l’humidité entraîne une augmentation du givrage au niveau de la paroi arrière du réfrigérateur et une réduction de la puissance de réfrigération.

Conseils

Tenir compte des points suivants lors de l’utilisation de votre nouvel appareil:

■ Un appareil nouvellement mis en service

a besoin d’env. 15 heures (avec des aliments) pour atteindre les températures normales de service.

■ Lors d’ouvertures dépassant 2 minu-

tes, l’éclairage commence à clignoter. S’assurer en fermant que la porte soit partout bien hermétique. Les charnières autorabattantes assistent l’opération.

■ La durée de refroidissement des boissons

et autres aliments depuis la tempéra

ture ambiante à celle de réfrigération peut demander jusqu’à 6 heures. Plus de aliments chaudes sont entreposées, plus cette durée se prolonge.

■

Le réglage du sélecteur de température n’a aucune influence sur la vitesse de refroidissement, mais uniquement sur le niveau de température.

■ Le stockage de marchandises dégageant

de l’humidité peut entraîner la formation d’eau de condensation sur les étagères en verre.

■ La commande électronique ne dégivre

le compartiment réfrigérant qu’environ une fois par jour. Souvent une couche de glace est visible sur la face arrière du compartiment réfrigérant – ceci est donc nor mal.

■ Veiller à ce que les aliments réfrigérées

ne touchent pas la paroi arrière du compartiment réfrigé rant de manière à ce qu’elles ne gèlent pas au contact celle- ci et que lors du dégivrage, l’eau ne soit pas dérivée dans le compartiment.

■ Lors du rangement, veiller à ce que:

– Les huiles et graisses n’entrent pas en

contact avec les pièces en plastique et le joint de la porte.

Page 26

– Dans le compartiment réfrigérant, les

zones les plus froides se trouvent, pour toutes les positions du sélecteur de température, près de la paroi arrière et au dessus de l’étagère en verre inféri eure. En conséquence, mettre les aliments sensibles sur l’étagère inférieure.

■ Exemple de rangement:

– Surgeler et entreposer les aliments

alimentaires, préparer les glaçons dans

le congélateur.

– Placer sur les étagères de haut en bas,

pâtisseries, repas préparés, produits laitiers, viandes et charcuterie.

– Dans les balconets de haut en bas:

beurre et fromages, tubes, petites boîtes et œufs, grandes bouteilles.

– Dans les bacs à légumes: légumes,

fruits et salades.

Changement de l’éclairage

Couper l‘alimentation électrique: sortir la fiche ou déconnecter le fusible.

Décliquer l’éclairage par DEL (figure 9). Desserrer le cavalier de l’éclairage (figure

0). Remettre le nouvel éclairage dans le sens contraire.

Remarque: Utiliser uniquement des DEL d’origine!

Eclairage par LED au-dessus du compartiment spécial

Enlever le film de protection transparent en le tirant vers le bas (Image ßa).

Décliquer l’éclairage par LED (Image ßb). Couper la connexion de l’éclairage par LED

(Image ßc).

ß a

ß b

Page 27

ß c

Pannes

Le parfait fonctionnement de l‘appareil a été vérifié avant sa livraison. En cas de panne, s’adresser au point de service le plus proche en indiquant le numéro de modèle et la défaillance constatée.

Des pannes peuvent également survenir à la suite de déclenchements de coupecircuits électriques. On remédie facilement au dommage en réactivant le coupe-circuit concerné.

Affichage après coupure de courant

Une coupure de courant est signalée si la température du congélateur dépasse –9 °C lors du rétablissement de la tension. Dans ce cas, les deux indicateurs de température clignotent et indiquent la température mesurée après le redémarrage. Le clignotement s’arrête lorsqu’on appuie sur une touche quelconque et les indicateurs de température affichent les températures moyennes actuelles.

Défaut de fonction d’une sonde:

– message d’erreur F1 à gauche de

l’affichage = sonde température frigo défectueuse

– message d’erreur F2 à droite de

l’affichage (température d’air du compartiment spécial) = sonde température compartiment spécial défectueuse

– message d’erreur F3 à droite de

l’affichage (température evaporateur du compartiment spécial) = sonde température compartiment spécial défectueuse

- Affichage d’erreur F4 sur l’afficheur de température à droite (température dans le congélateur) = sonde de température défectueuse dans le congélateur.

– message d’erreur F7 à droite de

l’affichage = sonde temperature environnement défectueuse

Fonctionnement en mode dégradé

Si un défaut d’une sonde est signalé, le réfrigérateur passe en mode dégradé et continue à fonctionner avec un contrôle en fonction du temps, indépendamment des sondes défectueuses.

Garantie

Nous vous accordons la garantie dès la date de livraison de l’appareil.

Toute défaillance survenant pendant cette période malgré une utilisation conforme aux instructions du mode d’emploi et due à un défaut de matériel ou de fabrication, sera réparée gratuitement dans le cadre de cette garantie par le service après-vente.

Ne sont pas couverts par la garantie: – DEL defectueux

– bris de plaques en verre et de pièces en

plastique

– pannes dues à la non observation du

mode d’emploi ou usage inapproprié

– demandes de dédommagement

dépassant nos prestations de garantie

– appareils réparés par des tiers.

Page 28

Bruits de fonctionnement

Bruits tout à fait normaux

C‘est un compresseur (groupe frigorifique) qui permet la réfrigération. Le compresseur pompe le fluide ré frigérant et le fait passer dans le système de réfrigé ration. Cela provoque des bruits de fonctionnement. Même lorsque le compresseur est au repos, les bruits dus aux différences de pression et de température sont inévitables.

Cet appareil ultramoderne est équipé d‘un compresseur silencieux et d‘un circuit frigorifique dont le niveau sonore a été optimisé.

Il est toutefois impossible d‘éviter complètement certains bruits et leur volume sono-

Bruits anormaux

Les bruits insolites tiennent la plupart du temps au fait que l‘appareil n‘est pas correctement installé. L‘appareil doit être installé ou encastré sur une surface plane et être stable. Les tuyaux ne doivent en aucun cas toucher un mur ou d‘autres meubles. Les tuyaux ne doivent pas non plus s’entretoucher.

On perçoit plus les bruits de fonctionnement normaux dans les cuisines ouvertes ou lorsque les appareils sont encastrés dans une séparation de pièce. Il ne s‘agit pas là d‘un défaut de l‘appareil, mais d‘un problème d‘architecture.

re dépend de la taille de l‘appareil. Dès que le compresseur se met en marche, c‘est à ce moment-là que les bruits de fonctionnement sont le plus audibles. Ils diminuent d‘intensité au fur et à mesure.

Bruit Cause Remarque

Ronflement Groupe frigorifique Bruit normal du groupe frigorifique en marche, le volume dépend de la taille de l‘appareil et de la vitesse de rotation du moteur du compresseur qui varie en fonction de la charge.

Ronronnement Ventilateur Bruit de fonctionnement normal dû à la ventilation

Gargouillement Cycle frigorifique Bruit de fonctionnement normal dû à la circulation du Glouglous fluide réfrigérant dans le circuit frigorifique Bruit de liquide

Sifflement Cycle frigorifique Bruit de fonctionnement normal dû à l‘injection du fluide réfrigérant dans l‘évaporateur

Cliquetis Clayettes, bacs, Fixer les éléments intérieurs ou éviter qu‘ils se touchent balconnets, chargement, etc.

Craquement Habillage du Tensions et allongements normaux des matériaux, p. ex., réfrigérateur des matières plastiques, de l‘isolation, dus à la température

Déclic Soupape Bruit normal de mise en route de la Soupape

Page 29

Les caractéristiques de performance sont également assurées pour les niches de profondeur 550

Section d’aération en haut et en bas min. 200 cm

min. 50

Réfrigérateur à encastrer niche SMS 14/6 (1778 mm)

Mettre en sûreté électrique (protection contre les contacts accidentels) en l’encastrant comme il faut. Si la prise de courant n’est plus accessible après l’encastrement de l’appareil, il faut prévoir un organe de coupure sur l’installation. Comme organe de coupure sont admis les interrupteurs avec une distance de contacts d’au moins 3 mm, les fusibles, les disjoncteurs automatiques et les contacteurs.

panneaux de porte CH

détail A

10/6-fente4/6-fente

(420)

épaisseur

16– 20 mm

547

panneaux de porte EU

2050 SMS-Norm

100

120

min. 50

intégré CH

niche 605

appareil 570

appareil 548

niche 550

100° 105° 100°

555

cadre décoratif

appareil 548

niche 550

niche 1778

appareil 1776

niche 605

appareil 545

525

épaisseur

16– 24 mm

max. 594

200

1270

508

intégré EU

430

aération

appareil 548

niche 560– 568

niche en haut -fente/2

1270 + dépassement de

en bas -fente/2

508 + dépassement de niche

niche 550

appareil 545

602

Page 30

Stimata cliente, stimato cliente

Lei è in possesso di un moderno frigorifero con basso consumo di elettricità. Ci congratuliamo con Lei per il suo acquisto! Questo frigorifero è stato costruito e prodotto conformemente alle attuali direttive europee e alle norme nazionali e internazionali in vigore. L’applicazione del marchio CE, dopo la verifica del prodotto da parte degli enti preposti, conferma che il produttore rispetta le direttive e le norme valide per frigoriferi e frigocongelatori ad uso domestico.

Lo smaltimento di un vecchio apparecchio

Gli apparecchi fuori uso devono essere immediatamente resi inutilizzabili (p.es. tagliare il cavo di alimentazione). Abbia cura che le tubazioni dell’impianto apparecchio non vengano danneggiate prima che l’apparecchio venga portato via per essere eliminato in maniera l’eliminazione del suo vecchio

ecologica. Per

apparecchio voglia rivolgersi all’ufficio competente del suo comune. (Mollare le cerniere e togliere le porte, in modo che i bambini che giocano non si chiudano dentro mettendo la loro vita in pericolo.)

Eliminazione dell’imballaggio

Tutti i materiali d’imballaggio utilizzati sono rispettosi dell’ambiente e riciclabili.

Norme di sicurezza e avvertenze

Prima di mettere in funzione l’apparecchio, leggete attentamente le istruzioni per l’uso e conservatele anche per gli altri utilizzatori.

■

La protezione contro le scariche elettriche deve essere assicurata dall’installatore.

■

Utilizzate questo apprecchio solo per uso domestico e come descritto nelle istruzioni.

■ Non è previsto l’uso del presente appa-

recchio da parte di persone con ridotte ca pacità fisiche, sensoriali e intellettuali oppure con insufficienti conoscenze o

scarsa esperienza, a meno che queste persone non vengano sorvegliate o istruite da un responsabile per la loro sicurezza per quanto riguarda l’utilizzo dell’apparecchio.

Prestare attenzione ai bambini per assicu-

rare che non possano giocare con l’apparecchio.

■ Se l’apparecchio che avete ricevuto fosse

difettoso, mettetevi immediatamente in contatto con il vostro fornitore.

■ Non utilizzate cavi di prolunga.

■ Riparazioni e altri interventi possono

essere effettuati esclusivamente da un tecnico manutentore.

■ Per la pulizia togliete la corrente: stacca-

te la spina e aprite l’interruttore automatico o togliete il fusibile. Non staccate mai la spina tirandola per il cavo né afferrandola con le mani bagnate. Afferrate sempre saldamente la spina e tiratela in fuori diritta dalla presa.

■ Conservate i liquidi ad alta gradazione

alcolica solo in bottiglie ben chiuse e poste in piedi, inoltre non coservate nel frigorifero sostanze esplosive. Pericolo

d’esplosione!

■ Questo frigorifero è privo di CFC e FC e

contiene una quantità limitata del refrigerante isobutano (R600a), che non danneggia l’ambiente.

■ Nell’uso dell‘apparecchio occorre presta-

re attenzione a non danneggiare il circuito refrigerante. Se dovesse però capitare un inconveniente del genere, evitate fiamme vive e fonti d’accensione di qualsiasi genere. Il locale in cui si trova l’apparecchio deve essere ventilato per alcuni minuti.

■ Non si deve assolutamente mettere in

funzione un apparecchio il cui circuito re frigerante è danneggiato.

Page 31

■ Se l’apparecchio è incassato, bisogna

fare attenzione a non coprire né chiudere le aperture di entrata e di uscita dell’aria di ventilazione.

■ Per accelerare lo sbrinamento non si

devono utilizzare mezzi meccanici o artificiali di qualsiasi genere, diversi da quelli consigliati.

■ Se l’apparecchio viene adibito a uno sco-

po improprio, usato nel modo sbagliato o non è riparato a regola d’arte, si declina qualsiasi responsabilità per gli eventuali danni. In un caso del genere decadono la garanzia e qualsiasi pretesa di responsabi lità.

■ Nel caso il cavo di collegamento di questo

apparecchio dovesse essere danneggiato, deve essere sostituito dal fabbricante, o dal suo servizio assistenza clienti o da una persona adeguatamente qualificata, per evitare pericoli.

■ Avvertimento. Non usare apparecchi

elettrici all’interno del deposito di derrate alimentari.

Elementi di comando e di controllo

Sicurezza bambini:

I tasti devono essere azionati almeno per 3 secondi.

Reset dell’allarme:

Per resettare l’allarme, può essere utilizzato un qualsiasi tasto.

1 Interruttore principale ON / OFF: 2 Modalità ferie:

Il frigorifero viene spento, il congelatore

rimane in funzione. Sul display della temperatura per il vano frigorifero (5) appare OFF.

3 Aumento della temperatura nel vano

frigorifero (fino a max. 9 °C):

Tenendo premuto il tasto per più di 3

secondi, il display della temperatura ini-

Page 32

zia a lampeggiare e segna il valore selezionato. Ad ogni pressione del tasto corrisponde un aumento della temperatura di 1 °C. Tenendo premuto il tasto, il valore sale automaticamente fino a raggiungere il valore massimo oppure finché si rilascia il dito. Circa 5 secondi dopo il rilascio, il display smette di lampeggiare e viene di nuovo indicato il valore medio attuale della temperatura.

4 Diminuzione della temperatura nel vano

frigorifero (fino a un mimino di 3 °C):

Tenendo premuto il tasto per più di 3

secondi, il display della temperatura inizia a lampeggiare e segna il valore selezionato. Ad ogni pressione del tasto corrisponde una diminuzione della temperatura di 1 °C. Tenendo premuto il tasto, il valore diminuisce automaticamente fino a raggiungere il valore minimo oppure finché si rilascia il dito. Circa 5 secondi dopo il rilascio, il display smette di lampeggiare e viene di nuovo indicato il valore medio attuale della temperatura.

5 Indicazione della temperatura nel vano

frigo:

Viene indicato il valore medio delle ulti-

me due ore, che a volte può differire dal valore nominale impostato. Questo succede soprattutto dopo lo sbrinamento oppure quando la porta rimane aperta a lungo. Con temperature inferiori a -5 °C appare la scritta LO, con temperature maggiori di +20 °C viene indicato HI.

6 Indicazione della temperatura nel vano

freezer: Viene indicato il valore medio delle ulti-

me due ore, che a volte può differire dal valore nominale impostato. Questo succede soprattutto quando la porta rimane aperta a lungo o quando vengono introdotte grandi quantità di cibo da congela-

re. Con temperature inferiori a -30 °C appare la scritta LO, con temperature maggiori di -5 °C viene indicato HI.

7 Aumento della temperatura nel vano

freezer (fino a max. -14 °C):

Tenendo premuto il tasto per più di 3

secondi, il display della temperatura inizia a lampeggiare e segna il valore selezionato. Ad ogni pressione del tasto corrisponde un aumento della temperatura di 1 °C. Tenendo premuto il tasto, il valore aumenta automaticamente fino a quando non si rilascia il dito oppure fino a raggiungere il valore massimo. Circa 5 secondi dopo il rilascio, il display smette di lampeggiare e viene di nuovo indicato il valore medio attuale della temperatura.

8 Diminuzione della temperatura nel vano

freezer (fino a un minimo di -24 °C):

Tenendo premuto il tasto per più di 3

secondi, il display della temperatura inizia a lampeggiare e segna il valore selezionato. Ad ogni pressione del tasto corrisponde una diminuzione della temperatura di 1 °C. Tenendo premuto il tasto, il valore diminuisce automaticamente fino a quando non si rilascia il dito oppure fino a raggiungere il valore minimo. Circa 5 secondi dopo il rilascio, il display smette di lampeggiare e viene di nuovo indicato il valore medio attuale della temperatura.

9 Tasto congelamento rapido:

Per il vano freezer viene messa a disposi-

zione la massima potenza di raffreddamento. Sul display appare il simbolo del cristallo di neve. Dopo 24 ore l‘impostazione torna automaticamente indietro sul valore nominale originale e il simbolo del cristallo di neve si spegne. È possibile disattivare la funzione di congelamento veloce manualmente anche prima di 24 ore, premendo di nuovo il tasto.

Page 33

0 Tasto raffreddamento rapido:

Per il vano frigorifero viene messa a disposi-

zione la massima potenza di raffreddamento. Sul display appare il simbolo di un ventilatore. Dopo 24 ore l‘impostazione torna automaticamente indietro sul valore nominale originale e il simbolo della funzione di raffreddamento rapido si spegne. È possibile disattivare questa funzione manualmente anche prima di 24 ore, premendo di nuovo il tasto. Al termine della funzione di raffreddamento rapido, inizia automaticamente lo sbrinamento del vano frigorifero.

ß Indicazione di funzionamento del casset-

to speciale:

Il simbolo della «carota» indica che il

cassetto speciale è pronto per l’uso. Le migliori temperature di deposito nel cassetto speciale si ottengono nell’ambito di valori nominali da 4 a 6. Un’impo stazione più calda dei valori nominali comporta che la temperatura nel cassetto speciale salga sopra i 3°C. Se il simbolo lampeggia, la temperatura nel cassetto speciale è o troppo calda o troppo fredda. Questo può essere la conseguenza di tempi di funzionamento prolungati, la porta del vano refrigerato non completamente chiusa, un’interruzione della corrente o un’impostazione dei valori nominali troppo elevata.

Allarme porta aperta del vano frigorifero

Dopo 2 minuti, il LED inizia a lampeggiare ad intervalli di 15 secondi. Il reset può essere fatto premendo un qualsiasi tasto. Dopo 3 minuti, il LED inizia a lampeggiare ad intervalli di 5 secondi. Il reset può essere fatto premendo un qualsiasi tasto. Dopo 4 minuti, il LED inizia a lampeggiare ad intervalli di 1 secondo. Il reset può essere fatto premendo un qualsiasi tasto.

Dopo 10 minuti viene attivato l’allarme acustico. Il reset può essere fatto premendo un qualsiasi tasto. Durata: 3 minuti, con ripetizione dopo 30 minuti. Se la porta del freezer rimane aperta per più di 10 minuti, l’allarme acustico continua a suonare fino a quando la porta non viene chiusa oppure l‘allarme non viene spento premendo un qualsiasi tasto.

Allarme temperatura

Un segnale acustico viene attivato ogni qualvolta la temperatura nel frigorifero supera di 10° C il valore di temperatura selezionato, nel vano freezer la temperatura media è superiore a -9 °C, la temperatura media del congelatore è superiore a

-9°C oppure la temperatura del comparto speciale indicata sul sensore subisce una variazione importante. Inoltre, l‘indicatore di temperatura o di funzionamento del comparto speciale è acceso.

Congelamento

■ Solo gli alimenti freschi sono adatti per il

congelamento.

■ Per evitare che la temperatura dei cibi

già congelati aumenti troppo, congelare volta per volta solo piccole quantità. Si puo congelare in tutti le vaschette. E’ consigliabile pre parare solo delle piccole porzioni.

■

Per congelare la massima quantità di prodotti (vedi etichetta dei dati), si deve utilizzare il vano superiore. Dopo aver introdotto il cibo, è consigliabile premere il tasto del congelamento rapido. Non è necessario cambiare la temperatura del frigorifero o del freezer. Dopo 24 ore la funzione di congelamento rapido viene automaticamente disattivata.

Page 34

■

Anche per congelare quantità più piccole si

può premere il tasto di congelamento rapido. In questo caso non è tuttavia necessario lasciare attiva questa funzione per 24 ore.

■ Gli alimenti da congelare non devono

essere messi a contatto con quelli già congelati. Alimenti che sono già stati congelati non devono essere congelati di nuovo, perché possono deperire.

Retroporta variabile

Gli scaffaletti (figura 2) della retroporta possono essere spostati facilmente e permettono di disporre lo spazio secondo le proprie esigenze. Per spostare gli scaffaletti e i portabottiglie: premere prima verso in alto e tirare fuori, regolare l’altezza desiderata ed inserirli in ordine inverso. Osservate che il coperchio dello scaffaletto superiore non è regolabile.

Estrazione e reinsermento dello scomparto speciale:

Tirare il cassetto speciale fino all’arresto, sollevarlo leggermente e girarlo lateralmente (figura 4). Il reinsermento del cassetto speciale avviene in successione inversa a quello dell’estrazione.

Scomparto speciale

Lo scomparto speciale (figura 3) da la possibilità di conservare diversi generi alimentari freschi fino a 3 volte più a lungo che in un frigorifero tradizionale. La temperatura nello scomparto speciale oscilla tra 0° e +3° C (a 5° C dal valore nominale impostato).

Indicazione: (+ figura 5)

Regolazione dell’umidità: – Simbolo di umidità piccolo (a sinistra)

bassa umidità (ca. 45%)

– Simbolo di umidità grande (a destra)

alta umidità (massimo 90%)

Page 35

L’umidità nello scomparto speciale dipende da:

– Quantita e umidità del genere

alimentare genere d’imballaggio

– Frequenza dell’appertura della porta

scomparto speciale.

– Imballaggio

Indicazione:

Nello scomparto speciale non vanno conservati patate, formaggi a pasta dura, verdure sesibili al freddo come melanzane, fagioli, cetrioli, zucche, peperoni, pomodori, zucchini. Tutti i frutti tropicali sensibili al freddo come ananas, avocado, banane, pompelmi, manghi, meloni, papaie, frutti di passione ecc. Questi prodotti vanno deposti nel refrigeratore in contenitori chiusi (si evita la disidratazione).

pleto del ghiaccio sulla parete posteriore del frigorifero. Dopo lo sbrinamento, la temperatura scende di nuovo al valore impostato. L’acqua defluisce attraverso il foro di scarico ed evapora nella bacinella di raccolta esterna all’apparecchio.

Sbrinamento

Lo sbrinamento del vano frigorifero avviene in modo completamente automatico e determina lo scioglimento del ghiaccio, che si forma sulla parete posteriore. Questo avviene da 1 - 2 volte al giorno a seconda del numero di aperture della porta. Durante lo sbrinamento la temperatura nel vano frigo sale per consentire lo scioglimento com-

Page 36

Abbiate cura di mantenere sempre puliti il canale di raccolta e il foro di scarico, in modo che l’acqua di sbrinamento possa scorrere via liberamente.

Sbrinare il reparto congelatore quando si è formato troppo ghiaccio. Se il ghiaccio è eccessivamente spesso, impedisce il passaggio del freddo ai cibi congelati. Durante il periodo di sbrinamento conservare i cibi congelati il più possibile al freddo e isolati, p.es. avvolgerli in giornali. – Mettere l’interruttore generale nella

posizione «off».

– Tirare lo scarico dell‘acqua scongelata

(figura 6).

– Il raccoglitore dell’acqua deve venire

deposto sotto lo scarico dell’acqua scongelata (figura 7).

– Lasciare aperta la porta. Lo sbrinamento può essere notevolmente

accelerato mettendo nel vano congelatore un recipiente pieno con acqua calda. Attenzione: non utilizzate oggetti appuntiti per staccare il ghiaccio o altre incrostazioni gelate. Non usate stufette elettriche né fiamme vive per lo sbrinamento.

– Dopo lo sbrinamento, pulire e asciugare

bene l’interno del congelatore.

– Rimettere l’interruttore generale nella

posizione «on»

Vano frigorifero

Le lastre di vetro sono regolabili individualmente nell’altezza. Tirare le linguette in dentro (fig. 8a) e per fissarle girare in baso verso dietro (fig 8b). Tirare fuori il ripiano di vetro dalla guida posteriore e rimetterlo all’inverso nella posizione scelta. La superficie d’appoggio divisibile permette la conservazione in verticale di contenitori grandi.

Pulizia

Per conservare igienicamente gli alimenti bisogna mantenere pulito l’apparecchio. Il vano frigorifero va lavato di tanto in tanto con acqua a cui è stato aggiunto un detersivo delicato. Passando di tanto in tanto l’interno con acqua e aceto si evitano i cattivi odori e quindi è un’operazione raccomandata. Mantenendo pulite la guarnizioni delle porte si evita che si incollino e vengano danneggiate. Evitare assoluta- mente detersivi o panni abrasivi. Pulire le guarnizioni della porta con una spazzola morbida o un pennello. Se l’apparecchio non viene utilizzato per lungo tempo, mettere l’interruttore generale nella posizione «off». Svuotare l’apparecchio, sbrinarlo, pulirlo e lasciare aperte le porte del vano e del vano congelatore.

Page 37

– Pulire gli elementi di comando e di con-

trollo solo con uno straccio umido.

– Abbiate cura che possibilmente l’acqua

di lavaggio non vada a finire nella vaschetta di evaporazione attraverso il foro di scarico.

– Prima della messa in servizio

l’apparecchio e le guarnizioni del vano e del congelatore devono essere completamente asciutte.

Informazioni per un utilizzo attento al consumo

■ Utilizzare l‘apparecchio possibilmente

com‘è stato consegnato. La disposizione di cassetti e ripiani assicura la migliore distribuzione della temperatura.

■ Non collocare l‘apparecchio vicino a

fonti di calore, tubi del riscaldamento o fuoriuscite di fumi e tenere al riparo dai raggi diretti del sole.

■ Aprire le porte dell‘apparecchio solo per

il tempo strettamente necessario. Più rapidamente vengono chiuse le porte, meno si disperde il fresco dell‘interno.

■ Accertarsi che le porte siano comple-

tamente chiuse. La porta deve aderire perfettamente al telaio del frigorifero.

■ Lasciar raffreddare fuori dal frigorifero

alimenti tiepidi o caldi.

■ Il deposito di alimenti che rilasciano umi-

dità può far aumentare la formazione di ghiaccio sulle pareti del frigorifero riducendo la capacità refrigerante.

Consigli

Utilizzando il nuovo apparecchio bisogna osservare i punti seguenti:

■ Un apparecchio appena messo in servizio ha

bisogno di ca. 15 ore (con alimenti) per raggiungere le temperature d’esercizio normali.

■ Quando l’apertura delle porte passa

i 2 minuti comincia a lampeggiare l’illuminazione. Quan do chiudete la porta, accertatevi che la guarnizione sia ermetica. Le cerniere autochiudenti sostengono l’operazione.

■ Il tempo del raffreddamento di bevande

e altri alimenti da temperatura ambiente a quella del frigorifero può durare fino a 6 ore. Più alimenti caldi si mettono, più si prolunga questo tempo.

■

Regolare il termostato non ha nessun influsso sulla velocità di raffreddamento, ma soltanto sul livello della temperatura.

■ Con lo stockage di alimenti umidi posso-

no formarsi dell’acqua di condensazione agli scaffaletti di vetro.

■ La regolazione elettronica scongela il vano

frigorifero circa una volta al giorno. Uno strato di ghiaccio si forma sulla parete pos teriore del vano frigorifero. Questo è normale.

■ Non mettere gli alimenti a contatto

della parete posteriore, per evitare che si attacchino e durante lo sbrinamento l’acqua finisca all’interno del vano.

■ Quando si ripongono gli alimenti:

– Evitare che oli e grassi vengano a

contatto delle parti di plastica e della guarnizione della porta.

– Indipendentemente dalla posizione

del termostato, le zone più fredde del frigorifero sono vicino alla parete posteriore e sotto all’ultimo ripiano in basso. Pertanto porre gli alimenti delicati sull’ultimo ripiano in basso.

■ Esempio di disposizione:

– nel vano congelatore congelare gli ali-

menti, conservarli e preparare il ghiaccio

– sui ripiani, dall’alto verso il basso,

pane e pasticceria, cibi pronti, latticini, carni e salumi

Page 38

– negli scaffaletti retroporta, dall’alto

verso il basso: burro e formaggio, tubi, piccole scatole e uova, bottiglie grandi

– nella vaschetta per la verdura, verdu-

ra, frutta e insalata.

Sostituire la lampada dell’illuminazione

Togliete la corrente: staccate la spina o togliete il fusibile.

Sganciare la copertura della lampadina (figura 9). Allentare il collegamento a spina con la lampadina dell’illuminazione (figura 0). Inserire la nuova lampadina procedendo in ordine inverso.

Avvertenza! Utilizzare solo lampadine originali del produttore!

Illuminazione LED sotto il cassetto speciale

Tirate il coperchio trasparente verso il basso (fig. ßa).

Sganciate l’illuminazione LED. (Fig. ßb) Staccate la spina dell’illuminazione LED

(fig. ßc).

ß a

ß b

ß c

Page 39

Guasti

Prima della consegna l’apparecchio è stato controllato per accertarne il buon funzionamento. In caso di guasto vogliate rivolgervi al centro di assistenza tecnica più vicino, indicando numero di modello e il tipo di guasto. I malfunzionamenti possono essere anche la conseguenza dell’intervento di un interruttore automatico. Il danno è subito riparato riarmando l’interruttore automatico.

Indicazione dopo un’interruzione della corrente

Un’interruzione della corrente viene segnalata, se dopo la riaccensione la temperatura nel vano freezer era superiore a -9°C. In questo caso lampeggiano insieme i due display della temperatura e indicano i valori, che sono stati rilevati al momento della riaccensione. Il lampeggio dei display può essere disattivato premendo un qualsiasi tasto. In seguito appaiono i valori delle temperature medie attuali.

Funzione anomala del sensore:

– messaggio d’errore F1 sul display a sinis-

tra = sensore temperatura frigorifero diffettoso

– messaggio d’errore F2 sul display a des-

tra (sensore temperatura dell’aria dello scomparto speziale) = sensore temperatura scomparto speciale diffettoso

– messgio d’errore F3 sul display a destra

(sensore temperatura dell’evaporatore dello scomparto speciale) = sensore temperatura scomparto speciale diffettoso

– Messaggio di errore F4 sul display della

temperatura a destra (temperatura del vano freezer) = il sensore della temperatura del vano freezer è difettoso.

– messaggio d’errore F7 sul display a destra

= sensore temperatura ambiente diffettoso

Funzionamento d’emergenza

Quando appare un messaggio di errore F1 o F4 relativo alle sonde, il funzionamento del frigorifero continua in modalità emergenza con comando a tempo, indipendentemente dalle sonde difettose.

Garanzia

Le concediamo la garanzia a partire dalla data di consegna dell’apparecchio.

Gli eventuali difetti che durante tale periodo dovessero manifestarsi, malgrado l’uso conforme alle prescrizioni, e dovuti a un difetto di materiale o di fabbricazione, vengono eliminati dal nostro servizio dopovendita, nel quadro della presente garanzia.

Non sono coperti da garanzia: – i difetti della lampadina

– la rottura di lastre di vetro e parti di

plastica

– i difetti derivanti da inosservanza delle

istruzioni per l’uso improprio

– le pretese di risarcimento per danni che

superano le nostre prestazioni di garanzia

– gli apparecchi che sono stati riparati da

terzi.

Page 40

Rumori di funzionamento

Rumori del tutto normali

Il raffreddamento è assicurato da un compressore (generatore del freddo). Il compressore pompa il refrigerante attraver so il sistema di refrigerazione. Questo pro cesso è inevitabilmente accompagnato da rumori, che continuano anche dopo lo spegnimento del compressore a causa delle variazioni di pressione e temperatura.

Il presente impianto apparecchio è stato concepito secondo lo stato più attuale delle conoscenze ed è stato dotato di un compressore molto silenzioso e di un circuito del freddo ottimizzato dal punto di vista della rumorosità.

Ciononostante non è possibile evitare com pletamente determinati rumori, la cui inten

sità dipende dalla dimensione

dell‘apparecchio.

del compressore e perdono d’intensità nel corso del funzionamento.

Rumori anomali

Rumori anomali sono da imputare normalmente ad un’installazione non adeguata. Il apparecchio deve essere installato o incassato orizzontalmente ed in modo stabile. Le tubazioni non devono essere assolutamente a contatto con una parete o con altri mobili, come non devono toccarsi tra di loro.

In cucine aperte oppure in presenza di apparecchi inseriti in pareti divisorie dell’ambiente, i normali rumori di funzionamento vengono avvertiti più intensamente. Questo non costituisce un difetto dell‘apparecchio, ma è semplicemente dovuto alle circostanze architettoniche.

Tali rumori di funzionamento sono udibili maggiormente subito dopo l’accensione

Anomalia Causa Annotazione

Borbottio Generatore del freddo Normale rumore di funzionamento del generatore del freddo; l’intensità dipende dalla dimensione dell‘apparecchio e dal numero di giri del motore del compressore, che dipende dal carico

Ronzio Ventilatore Normale rumore di funzionamento dovuto alla ventilazione

Gorgoglio Circuito del freddo Normale rumore di funzionamento dovuto al passaggio del Fruscio refrigerante nel circuito del freddo

Fischio Circuito del freddo Normale rumore di funzionamento dovuto all’iniezione del refrigerante nel evaporatore

I vassoi, cesti o il carico, ecc. sbattono Disponete gli elementi interni in modo che non siano a contatto tra di loro e in modo che i vassoi risultino ben fissati.

Scricchiolio della cassa Dilatazioni normali dei materiali dovute alla temperatura, p.es. del materiale sintetico e di quello isolante

Rumore tipo valvola Normale rumore della valvola «clic»

Page 41

Il funzionamento ottimale dell’apparecchio è garantito anche per la nicchia profonda 550

Sezione d’aerazione min. 200 cm2 , superiore ed inferiore

min. 50

Frigorifero da incasso nicchia SMS 14/6 (1778 mm)

La protezione contro le scariche elettriche deve essere assicurata dall’installatore. Se la presa di corrente non è più accessibile dopo l’incastro dell’appa recchio, é necessario prevedere un sistema di disinserzione. Ammessi sono i sistemi di disinserzione con interruttori aventi un’apertura fra i contatti di almeno 3 mm e che interrompono la reta tramite un teleruttore assicurato da dei fusibili.

panello della porta CH

particolare A

10/6-fessura4/6-fessura

(420)

spessore

16– 20 mm

547

panello della porta EU

2050 SMS-Norm

100

120

min. 50

integrato CH

apparecchio 570

apparecchio 548

nicchia 550

100° 105° 100°

555

quadro decorativo

nicchia 605

apparecchio 548

nicchia 550

nicchia 1778

apparecchio 1776

16– 24 mm

max. 594

nicchia 605

apparecchio 545

525

spessore

200

apparecchio 548 nicchia 560– 568

1270

508

integrato EU

430

aerazione

sopra -fessura/2

1270 + sporgente della nicchia

sotto -fessura/2

508 + porgente della nicchia

nicchia 550

apparecchio 545

602

Page 42

Dear customer

You are the owner of a modern and thus energy-saving refrigerator. Congratulations on your new appliance! This refrigerator has been designed and manufactured to the latest European directives and in accordance with the latest national and international standards. By affixing the CE mark subsequent to inspection of the product by authorised testing agencies, the manufacturer confirms compliance with the relevant directives and standards for household refrigerator appliances and household refrigerator/freezer appliances.

Disposal of the old appliance

Old appliance should be rendered unserviceable immediately (e.g. cut off the power cable). Please ensure that the piping of your appliance is not damaged before it is transported to the proper environmentallyfriendly disposal facility. For disposal of your old appliance, please contact the appropriate facilities of your local authorities. (Unfasten the hinges and remove the doors so that children playing cannot lock themselves in and be in mortal danger).

Disposal of the packing material

All packing materials used are environmentally compatible and recyclable.

Safety information and warnings

Before putting the appliance into service, please read carefully the information given in the operating instructions and keep them carefully for use by a later owner.

■ Electrical safety must be ensured (con-

tact safety) by the installation.

■ This appliance is only for household use

as described in the operating instructions.

■ This appliance is not to be used by per-

sons with reduced physical, sensory or mental capacity, or limited experience

and un derstanding, other than when they are supervised or instructed in how to use this appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

■ If you have been supplied with a dama-

ged appliance please contact your supplier immediately.

■ Do not use an extension cable.

■ Repairs and other service work must only

be carried out by a service technician.

■ When cleaning switch off the power

supply; pull out the power supply plug or deactivate the fuse. Never pull the plug out of the socket by pulling on the cable or with wet hands. Always grip the plug itself and pull it straight out of the power supply socket.

■ High proof alcohol must only be stored

well sealed and upright; further, do not store explosive materials in the appliance.

Explosion danger!

■ This appliance is CFC and FC-free and con-

tains small quantities of isobutane (R600a), an environmentally-friendly coolant.

■ When operating the appliance, care must

be taken that the cooling circuit does not get damaged. Should the cooling circuit get damaged then keep it clear of open fires and any type of ignition source. The room in which the appliance is located should be ventilated for a few minutes.

■ Appliance with a damaged cooling cir-

cuit must not be put into operation.

■ When the appliance is in operation care

must be taken that the ventilation vents are not covered over or closed.

■ No mechanical devices or synthetic mate-

rials other than those recommended must be used to accelerate defrosting.

Page 43

■ No liability will be accepted for any pos-

sible damage if the appliance is used for any other purpose, incorrectly operated, or not repaired by a professional technician. In such cases the guarantee and other liabilities are rendered null and void.

■ If the connection cable of the appliance

is damaged it must be replaced by the manufacturer or by his customer service or by a similarly qualified person to avoid any liability.

■ Warning: do not operate any electrically-

driven devices inside the foodstuff compartment.

Controls

Child safety lock

The buttons must be pressed for at least 3 seconds.

Alarm acknowledgement

Any button can be used to acknowledge the alarm function.

1 Main ON/OFF button 2 Holiday function:

The refrigerator is swiched off and the

freezer remains in operation. OF is shown on the refrigerator temperature display (5).

3 Increase refrigerator temperature

(up to max. 9 °C):

After 3 seconds the temperature display

starts to flash and shows the selected temperature value. Each time you now press the button, the temperature value is increased by 1 °C. If you hold down the button, the value increases automatically until you release the button or the maximum value is reached. Approx. 5 seconds after releasing the button, the display stops flashing and the current average temperature is displayed again.

Page 44

4 Decrease refrigerator temperature

(down to min. 3 °C): After 3 seconds the temperature display

starts to flash and shows the selected temperature value. Each time you now press the button, the temperature value is decreased by 1 °C. If you hold down the button, the value decreases automatically until you release the button or the minimum value is reached. Approx. 5 seconds after releasing the button, the display stops flashing and the current average temperature is displayed again.

5 Refrigerator temperature display:

A temperature value averaged over 2

hours is displayed, which may be different from the set value. This can be the case particularly after defrosting or if the door has been open for a while. If the temperature is lower than -5 °C, «LO» is displayed; if it is higher than 20 °C, «HI» is displayed.

6 Freezer temperature display

An actual value averaged over 2 hours is

displayed, which may be different from the set value. This can be the case particularly if the door has been open for a while or if a large amount of warm foodstuffs have just been stored. If the temperature is lower than -30°C, «LO» is displayed; if it is higher than -5 °C, «HI» is displayed.

7 Increase freezer temperature

(up to max. -14°C): After 3 seconds the temperature display

seconds after releasing the button, the display stops flashing and the current average temperature is displayed again.

8 Decrease freezer temperature

(down to min. -24 °C): After 3 seconds the temperature display

9 Fast freeze button

This activates maximum chilling perfor-

mance for the freezer. A snowflake appears on the display. After 24 hours the system is reset to the original setting and the snowflake disappears. The fast freeze function can also be disabled before this time by pressing the button manually again.

0 Fast cool button

This activates maximum chilling perfor-

mance for the refrigerator. A fan icon appears on the display. After 24 hours the system is reset to the original setting and the fan disappears. The fast cool function can also be disabled before this time by pressing the button manually again. Once the fast cool function is finished, the refrigerator automatically defrosts.

ß Special compartment operation display

The carrot icon indicates that the special

compartment is ready for use. The best storage temperatures are achieved in the special compartment when the setpoint is between 4 and 6. Warmer settings

Page 45

lead to the temperature in the special compartment rising to over 3°C. When the icon flashes, this indicates that the temperature in the special compartment is too warm or too cold. This can be caused by longish operating periods, the fridge door not being completely closed, a power outage or too warm a setting.

Refrigerator door alarm

After 2 minutes the LED flashes at 15-second intervals. Reset by pressing any button. After 3 minutes the LED flashes at 5-second intervals. Reset by pressing any button. After 4 minutes the LED flashes rhythmically once a second. Reset by pressing any button. After 10 minutes: Audible alarm. Reset by any button. Lasts for 3 minutes - repeated every 30 minutes. If the freezer door is left open for longer than 10 minutes, an audible alarm sounds until the freezer door is closed or the alarm is stopped by pressing any button.

Temperature alarm

An audible alarm sounds if the temperature in the refrigerator rises 10°C above the selected temperature value, the average temperature in the freezer is warmer than

-9°C or the average temperature in the freezer compartment is warmer than -9°C or the temperature on the temperature sensor in the special compartment has changed significantly. In addition, the relevant temperature display or the special compartment operating display flashes.

Freezing

■ Only fresh produce is suitable for free-

zing.

■ Only small quantities should be frozen at

one time so that the temperature in the freezer does not increase too much. Freezing can be carried out in all freezer compartments. It is best to pre-pack small portions only.

■ To freeze the maximum amount of food-

stuffs (see ID plate), the top compartment must be used. Press the Fast Freeze button after inserting the foodstuffs. The temperature setting of the freezer and refrigerator must not be changed. After 24 hours the Fast Freeze function is automatically deactivated.

■ The Fast Freeze button can also be used

to freeze smaller amounts. However, it is not necessary to activate the Fast Freeze function for 24 hours.

■ Products for freezing should not be bro-

ught into contact with products which are already frozen. Products which have been thawed out must not be re-frozen because foodstuffs can spoil.

Variable inner doors

The cover inserts (Figure 2) in the inner doors can be adjusted somewhat and offer the option of a customized setting. To change the location of the inserts and bottle holder: first lift upwards and lift out, then set the required height and replace in the reverse sequence. Please note that the location of the cover of the uppermost cover cannot be adjusted.

Page 46

Special compartment

The special compartment (Figure 3) can be used for storing various fresh food products up to three times longer than a conventional fridge. The temperature in the special compartment in beetween 0° C and 3°C (by 5° C selectet temperature value).

Removing and fitting the drawers of the special compartment: Pull out fully, lift and remove laterally (Figure 4)

Note: (+ Figure 5) The humidity can be infinitely adjusted: – Small humidity Symbol (left) low humidi-

ty (about 45%)

– Large humidity symbol (right) higher

humidity (max. 90%)

The humidity in the special compartment

depends on:

– Quantity and moisture content of the

stored food products – Type of packaging – Compartment opening frequency – packaging

Note:

The special compartment should not be used for potatoes, hard cheese, coldsensitive vegetables such as aubergines, beans, cucumbers, pumpkins, chillies, tomatoes, courgettes.

Page 47

All cold-sensitive tropical fruits such as pineapple, avocados, bananas, grapefruits, mangos, melons, papayas, passion fruit, etc. should be stored in closed compartments in the fridge (to prevent drying out).

Defrosting

The refrigerator defrosts completely automatically, thus melting any ice that has built up on the back panel. This happens approx. twice a day depending on how often and for how long the door is opened. During the defrosting procedure the temperature in the refrigerator rises so that the ice on the back panel defrosts completely. After defrosting, the temperature drops back to the original setting. The water flows out through a drain hole and evaporates in the collecting tray outside the device.

Be sure to keep the collection channel and the drainage channel clean, so that the melted water can flow out easily.

Defrost the freezer compartment if the ice formation becomes excessive. A thick coating of ice reduces the effectiveness of the cold transfer to the frozen products.

Keep the frozen products as cold as possible and well insulated during the defrosting time, e.g. pack them in newspaper.

– Turn off the appliance by using the main

switch (3 sec.) – Pull out the water drain hole (Figure 6) – Place water catcher under the defrosted

water drainage channel (Figure 7) – Leave the doors open. Defrosting can be accelerated significantly if you place a bowl of hot water in the freezer compartment. Attention: do not use sharp implements to remove ice or anything hard frozen. Do not use an electrical heater or an open flame for defrosting.

– After defrosting clean the interior and

dry it thoroughly.

– Turn on the appliance by using the main

switch (3 sec.)

Page 48

Refrigerator

The height of the glass shelves can be adjusted individually. Pulling both holders sideways inwardly (Figure 8a) and for fixation turn them down and backwards (Figure 8b). Pull the glass shelf out of the guidance and replace it in reversed order at the desired position.

Cleaning

The appliance is to be kept clean for the hygienic storage of foodstuffs. It should be washed out from time to time with a mild soapy solution and then dried. An occasional wiping with a vinegar solution suppresses odours and is recommended. Keeping the door seals clean stops them from sticking and thus avoids them being damaged.

No scouring cleaners or scratching cloths are to be used. Clean the door seals with a soft brush. If the appliance has not been used for some time, turn off by using the main switch (3 sec.). Empty the appliance, defrost it, clean, and then leave the cold room as well as the freezer compartment open. – For cleaning the control element please

use only a humid flannel.

– Be careful that as little cleaning water as

possible goes though the drainage channel into the collection dish.

– Before being put back in use, the appli-

ance and the seals of the cold room and the freezer must all be completely dry.

Informations for energy-saving use

■ As far as possible, use the cooling unit in

its as-delivered state. The arrangement of drawers, shelves and trays ensures the best possible temperature distribution.

■ Do not install the unit near radiators,

radiator pipes or smoke extractors and protect it as far as possible from direct sunlight

■ Make sure the unit doors are kept open

for as short a time as possible. The quicker the doors are closed again, the less cold is lost.

■ Make sure that the doors are closed fully

and correctly. The door seal must be flush against the frame of the fridge.

■ Leave warm or even hot items to cool

down outside the unit.

■ The storage of moisture-releasing food-

stuffs leads to increased build-up of ice on the rear of the fridge and a reduction in cooling power.

Page 49

Tips

The following points should be noted when using the new appliance:

■ A appliance which has just been put

into use needs approx. 15 hours (with

products) until it has reached its normal

operating temperatures.

■ If the doors are open for longer than 2

minutes then the lamp starts to flash.

Make sure after closing that the doors

are fully sealed. The self-closing hinges

assist this.

■ The cooling time for beverages and other

products can take up to 6 hours from

room temperature down to the cold

room temperature. The warmer they are

when put in, the longer this time will be.

■ Re-setting the temperature control has

no effect on the cooling rate, only on

the temperature reached.

■ Condensation can form on the glass

shelves if products are stored which emit

water vapour.

■ The electronic control defrosts the cold

room only about once per day. A cat ice

may be visible oftentimes at the back

board of the cold room – this is though

normal.

■ Be careful that products do not come

into contact with the rear wall of the

cold room so that they do not freeze

to it and that, during defrosting, water

does not get diverted into the cold

room.

■ When filling be careful that:

– Oil and fats do not come into contact

with the polymer parts and the door seals.

– The coldest locations in the cold room

for any setting of the temperature controller are at the back wall and above the lowest shelf. Sensitive products should therefore be put on the lowest shelf.

■ Example of how to use:

– Freeze and store foodstuffs and make

ice in the freezer compartment.

– On the shelves from top to bottom:

baked products, ready-made meals, dairy products, meat and sausages.

– In the suspended trays from top to

bottom: butter and cheese, tubes, small cans and eggs, large bottles.

– In the vegetable compartment: vegetables, fruit and salad.

Page 50

Changing the LED lighting Switch off the power supply: pull out the power supply plug or deactivate the fuse.

Click off the LED lighting (Figure 9). Disconnect the plug to the LED lighting (Figure 0). Please insert the new LED lighting in the reverse sequence.

N.B.: Please only use original LED lighting from the manufacturer.

LED light above the special compartment

Pull the transparent cover down (Fig. ßa). Click the LED light off (Fig. ßb) Undo the connection to the LED light

(Fig. ßc)

ß a

ß b

ß c

Page 51

Malfunctions

The appliance is checked for trouble-free operation before being supplied. Should you have any problems please contact your nearest service facility, advising them of the model number and the details of the problem.

A malfunction can occur if the electrical fuse is tripped. This problem can be solved easily if the fuse mechanism is re-activated.

Display following power failure

An interruption to the power supply is only displayed if the freezer temperature is warmer than -9°C after restart. In this case the two temperature displays flash and show the temperature values that were measured after restart. You can stop the temperature displays flashing by pressing any button. The current average temperature values are then displayed.

Sensor error functions:

– Sensor error F1 on the left-hand side of

temperature display = temperature sen-

sor in the cold room is defective – Sensor error F2 on the right-hand tempe-

rature display (air temperature of special

compartment) = temperature sensor in

the special compartment is defective – Sensor error F3 on the right-hand tempe-

rature display (evaporator temperature

of special compartment) = temperature

sensor in the special compartment is

defective

- Error message F4 on the right-hand tem-

perature display (freezer temperature) =

temperature sensor in the freezer defec-

tive. – Sensor error F7 on the right-hand side of

temperature display = surrounding room

temperature sensor defective

Emergency mode

If a sensor error is displayed, the entire unit continues to operate in a time-controlled emergency mode independently of the defective sensors.

Guarantee

We warrant the guarantee as of the delivery date of the appliance.

Any malfunctions which might occur during this time despite correct operation and which are caused by material or construction errors will be corrected under this guarantee by our customer service.

Not covered by the guarantee: – LED defects

– Breakage of the glass shelves or polymer

parts

– Defects resulting from not following the

operating instructions or incorrect usage – Damage claims beyond the guarantee – Appliance which have been repaired by

third parties.

Page 52

Operating Noises

Noises which are entirely normal

The chill cabinet is cooled by a compressor (refrigeration aggregate). The compressor pumps coolant through the cooling system, producing operating noises. Even when the compressor cuts out, noises caused by changes in temperature and

Noises which are not normal

Unusual noise is normally the result of improper installation. The appliance must be installed or built-in so that it is level and stable. Under no circumstances must tubing come into contact with a wall, other furniture or with another tubing.

pressure are unavoidable.

Where the appliances are installed in

This appliance is fitted with a quiet compressor and a low-noise cooling circuit designed in line with the latest technical developments.

However, a certain level of noise, depen-

open-plan kitchens or in partition walls, the level of operating noise will be heard more acutely. However, this is due to the surrounding architecture and not to a fault with the appliance.

dent on the size of the appliance, is inevitable. Operating noise will be most audible immediately after the compressor cuts in. It becomes quieter as the operating period continues.

Description Cause Notes

Droning Cooling aggregate Normal operating noise of the cooling aggregate. The level is dependent on the size of appliance and on the load-dependent speed of the compressor motor

Humming Fan Normal operating noise of the fan.

Gurgling Cooling circuit Normal operating noise as coolant flows through Babbling the circuit. Murmuring

Hissing Cooling circuit Normal operating noise as coolant is injected into the condenser.

Rattle Shelves, contents Arrange the shelves and contents so that they are fixed and not touching one another.

Cracking Housing Normal as materials expand and contract caused by temperature variations (e.g. plastics, insulation).

Hissing valve Normal operating noise of the valve

Page 53

For recess depths of 550, the power data of the appliance are guaranteed the same

Ventilation cross-section top and bottom min. 200 cm

100

Min. 50

Fitted refrigerator Recess SMS 14/6 (1778 mm)

Electrical safety (personnel protection safety) is to be ensured during fitting. If the mains power supply is not accessible after installation then a separation device is to be provided by the installer. This can be a switch with a contact opening of at least 3 mm, this includes line protection cut-outs as well as contactors.

Door leaves CH

10/6-opening4/6-opening

(420)

Thickness

16– 20 mm

547

Door leaves EU

Recess 1778

2050 SMS-Standard

appliance 1776

Detail A

1270

above - opening/2

1270 + recess projection

Recess 605

Thickness

16– 24 mm

max. 594

200

120

Min. 50

Integral CH

appliance 570

appliance 548

Recess 550

100° 105° 100°

555

Recess 605

Decorative frames

appliance 545

appliance 548

Recess 550

525

508

Integral EU

430

Ventilation

appliance 548

Recess 560– 568

below -opening/2

508 + recess projection

Recess 550

appliance 545

602

Page 54

Page 55

Reparatur-Service

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier und auch auf dem mit dem Gerät gelieferten Servicekleber ein. Kleben Sie diesen an eine gut sichtbare Stelle oder in Ihre Telefonagenda.

täreG NF

Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und auf dem Typenschild Ihres Gerätes.

Gerätetür öffnen. – Das Typenschild befindet sich auf der rechten Innenseite.

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG unter der Gratis-Telefonnummer 0800 850 850.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Zug, Tel. 041 767 67 67. Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

Service après-vente

Si vous devez nous contacter suite à un dérangement de fonctionnement ou pour passer une commande, veuillez toujours nous indiquer le numéro de fabrication (FN) et la désignation du modèle de votre appareil. Inscrivez ces indications ci-dessous, ainsi que sur l’autocollant de service fourni avec l’appareil. Placez cet autocollant à un endroit bien visible ou dans votre répertoire téléphonique.

lierappA NF

Ces indications figurent sur le certificat de garantie, sur la facture originale, ainsi que sur la plaque signalétique de votre appareil.

Ouvrez la porte de l’appareil. – La plaque signalétique se trouve sur le coté intérieur à droite. En cas de perturbations de fonctionnement, vous pouvez contacter le Centre de service de V-ZUG SA le plus proche au numéro de téléphone gratuit 0800 850 850.

Questions, commandes, contrat d’entretien

Pour les questions et les problèmes d’ordre administratif ou technique ainsi que pour la commande de pièces de rechange et d’accessoires, veuillez vous adresser directement à l’établissement principal à Zug, tél. 041 767 67 67. Pour assurer l’entretien de tous nos produits, vous avez la possibilité de conclure un contrat d’entretien au terme de l’année de garantie. Sur demande, nous vous enverrons avec plaisir les documents correspondants.

Page 56

Assistenza tecnica

10143778

J928.010-0

Se ci deve contattare per un’anomalia di funzionamento o per trasmetterci un’ordinazione, voglia sempre indicarci il numero di fabbricazione (FN) e la denominazione del suo apparecchio. Annoti queste indicazioni qui di seguito, come pure sull’autoadesivo di servizio fornito con l’apparecchio. Incolli l’autoadesivo in un luogo ben visibile o nella sua agenda telefonica.

oihccerappA NF

Questi dati figurano sul certificato di garanzia, sulla fattura originale e sulla targhetta dei dati. Aprire la porta dell’apparecchio. – La targhetta dei dati si trova nella parte interna a destra.

In caso di anomalie di funzionamento può rivolgersi al più vicino Centro di servizio della V-ZUG SA telefonando al numero gratuito 0800 850 850.

Domande, ordinazioni, contratto di servizio

Per domande e problemi di ordine amministrativo o tecnico, così come per ordinazioni di pezzi di ricambio e accessori, voglia rivolgersi direttamente alla sede principale a Zug, tel. 041 767 67 67. Alla scadenza della garanzia, per tutti i nostri prodotti il cliente ha la possibilità di stipulare un contratto di servizio. Le inviamo volentieri la relativa documentazione.

Repair service

Whether you contact us for repairs or orders, please always state the serial number (FN) and the name of the appliance. Enter these details below and also on the service sticker which comes with the appliance. Stick it in a cospicuous place or in your telephone agenda.

Appliance NF

You will also find said details on the certificate of guarantee, the original sales invoice and the identification plate of the appliance Open the appliance door. – The identification plate is located on the right-hand inside.

If the appliance is not working properly, contact your nearest V-ZUG LTD service centre using freephone 0800 850 850 and stand in close proximity to the appliance.

Queries, orders, service agreements

For administrative or technical queries or problems, as well as for ordering spare parts and accessories, please contact our head office in Zug on tel. 041 767 67 67. As regards the maintenance of all our products, when the warranty expires you have the option of taking out a service agreement. We will be happy to send you the necessary forms.

V-ZUG AG

Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850

10171753

J51029.010-0

V-Zug COOLTRONIC Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
