VOLTCRAFT V-CHARGE ECO Quad Lipo User guide [de]

Bedienungsanleitung

Ladegerät „V-CHARGE ECO Quad Lipo“

Best.-Nr. 1590606

Inhaltsverzeichnis

			Seite
1.	Einführung............................................................................................................................................................		3
2.	Symbol-Erklärung.................................................................................................................................................		3
3.	Bestimmungsgemäße Verwendung.....................................................................................................................		4
4.	Lieferumfang........................................................................................................................................................		4
5.	Sicherheitshinweise..............................................................................................................................................		5
	a)	Allgemein.......................................................................................................................................................	5
	b)	Aufstellort.......................................................................................................................................................	5
	c)	Betrieb............................................................................................................................................................	6
6.	Akku-Hinweise......................................................................................................................................................		8
	a)	Allgemein.......................................................................................................................................................	8
	b) Zusätzliche Informationen zu Lithium-Akkus..................................................................................................		9
7.	Bedienelemente.................................................................................................................................................		11
8.	Inbetriebnahme/Betrieb......................................................................................................................................		12
	a) Anschluss an die Spannungs-/Stromversorgung.........................................................................................		12
	b) Anschluss eines Akkus an das Ladegerät....................................................................................................		12
	c)	Akku aufladen..............................................................................................................................................	13
9.	Wartung und Reinigung......................................................................................................................................		14
10.	Entsorgung.........................................................................................................................................................		15
	a)	Produkt.........................................................................................................................................................	15
	b)	Batterien/Akkus............................................................................................................................................	15

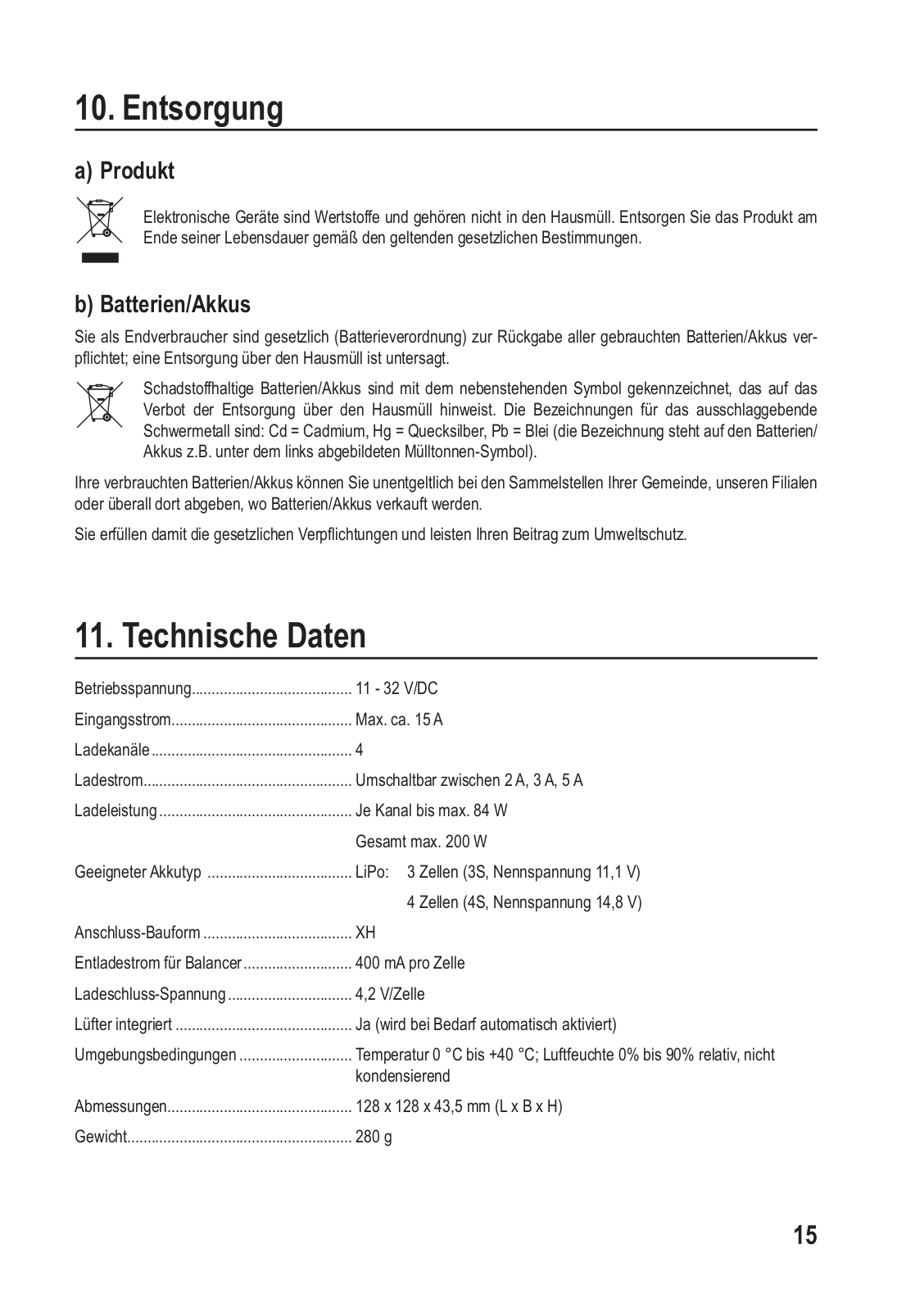

11.	Technische Daten...............................................................................................................................................		15

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Ladesowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at www.business.conrad.at

Schweiz: www.conrad.ch www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondereTipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt ist nur zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

Beachten Sie die Bedienungsanleitung.

3. Bestimmungsgemäße Verwendung

Das Ladegerät „V-CHARGE ECO Quad Lipo“ hat vier voneinander unabhängige Ladekanäle; die jeweils über eine mehrfarbige LED zur Kontrolle und eine Bedientaste verfügen.

Das Ladegerät dient zum Aufladen von LiPo-Akkus mit 3 Zellen (Nennspannung 11,1 V) oder 4 Zellen (Nennspannung 14,8 V).

Der Ladestrom kann für jeden der vier Kanäle zwischen 2 A, 3 A und 5 A umgeschaltet werden. Die maximale Gesamt-

Ladeleistung beträgt 200 W (teilt sich auf die vier Ladekanäle auf, je Kanal max. 84 W).

Der Ladevorgang erfolgt über den Balancer-Anschluss des Akkus; durch den im Ladegerät integrierten Balancer wird die Zellenspannung jeder Akkuzelle separat überwacht und aneinander angeglichen.

Das Ladegerät verfügt über einen Gleichspannungseingang (11 - 32 V/DC) und kann dadurch sowohl an einem geeigneten Netzteil, einem KFZ-Blei-Akku oder auch an einem geeigneten leistungsstarken LiPo-Akku betrieben werden.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten!

Lesen Sie die Bedienungsanleitung sorgfältig und aufmerksam durch, bewahren Sie sie für späteres Nachschlagen auf. Geben das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

4. Lieferumfang

•Ladegerät

•Anschlusskabel für DC-Eingang (XT30 auf XT60)

•CD mit Bedienungsanleitung

•Informationsblatt mit Sicherheitshinweisen usw.

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

•Aus Sicherheitsund Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals!

•Wartungs-, Einstellungsoder Reparaturarbeiten dürfen nur von einem Fachmann/einer Fachwerkstatt durchgeführt werden. Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.

•Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!

Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Gleiches gilt für Akkus.

Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten! Kinder könnten Einstellungen verändern oder den/die Akkus kurzschließen, was zu einem Brand oder zu einer Explosion führen kann. Es besteht Lebensgefahr!

•In Schulen, Ausbildungseinrichtungen, Hobbyund Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!

•Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

b) Aufstellort

•Das Ladegerät darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Es darf nicht feucht oder nass werden. Stellen Sie es niemals in der Nähe einer Badewanne, Dusche o.ä. auf!

•Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze oder Kälte. Halten Sie das Ladegerät fern von Staub und Schmutz. Gleiches gilt für den angeschlossenen Akku.

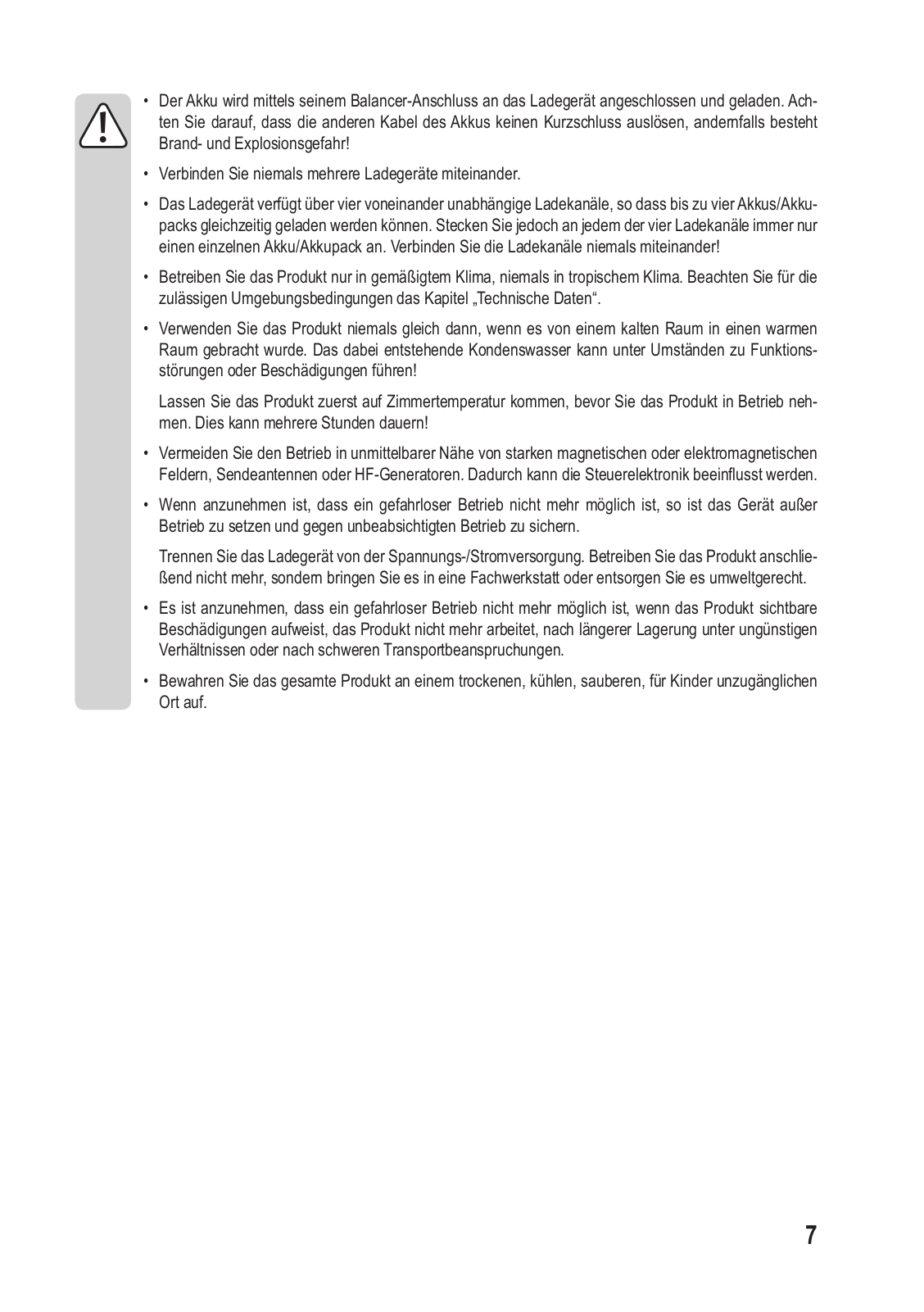

•Betreiben Sie das Ladegerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!
