VOLTCRAFT VC-519 User guide [ml]

VC-519 ZANGEN-MULTIMETER
BEDIENUNGSANLEITUNG SEITE 2 - 34
D
VC-519 CLAMP MULTIMETER
OPERATING INSTRUCTIONS PAGE 35 - 65
G
MULTIMÈTRE À PINCE VC-519
MODE D’EMPLOI PAGE 66 - 98
F
VC-519 MULTIMETERTANG
O
Best.-Nr. / Item no. / N° de commande / Bestelnr.: 1386328
VERSION 03/16
INHALTSVERZEICHNIS D
..............................................................................................................................................Seite
1. Einführung ...........................................................................................................................4
2. Bestimmungsgemäße Verwendung ....................................................................................5
3. Bedienelemente ..................................................................................................................6
4. Lieferumfang .......................................................................................................................7
5. Symbol-Erklärungen ............................................................................................................8
6. Sicherheitshinweise .............................................................................................................9
7. Produktbeschreibung ........................................................................................................12
8. Display-Angaben und Symbole .........................................................................................13
9. Messbetrieb .......................................................................................................................14
a) Multimeter einschalten ................................................................................................. 14
b) AC-Strommessung „A “.......................................................................................15
c) AC-Spannungsmessung „V “ ...............................................................................17
d) DC-Spannungsmessung „V “..............................................................................18
e) Temperaturmessung ....................................................................................................19
f) Widerstandsmessung...................................................................................................20
g) Durchgangsprüfung......................................................................................................21
h) Diodentest ....................................................................................................................22
i) Berührungslose AC-Spannungserkennung (NCV) .......................................................23
10. Zusatzfunktionen ...............................................................................................................24
a) Hold-Funktion ...............................................................................................................24
b) Manuelle Messbereichswahl „RANGE“ ........................................................................ 24
c) Displaybeleuchtung ......................................................................................................25
d) Messstellenbeleuchtung...............................................................................................25
e) Automatische Abschaltung ...........................................................................................25
11. Reinigung und Wartung .....................................................................................................26
a) Allgemein .....................................................................................................................26
b) Reinigung .....................................................................................................................26

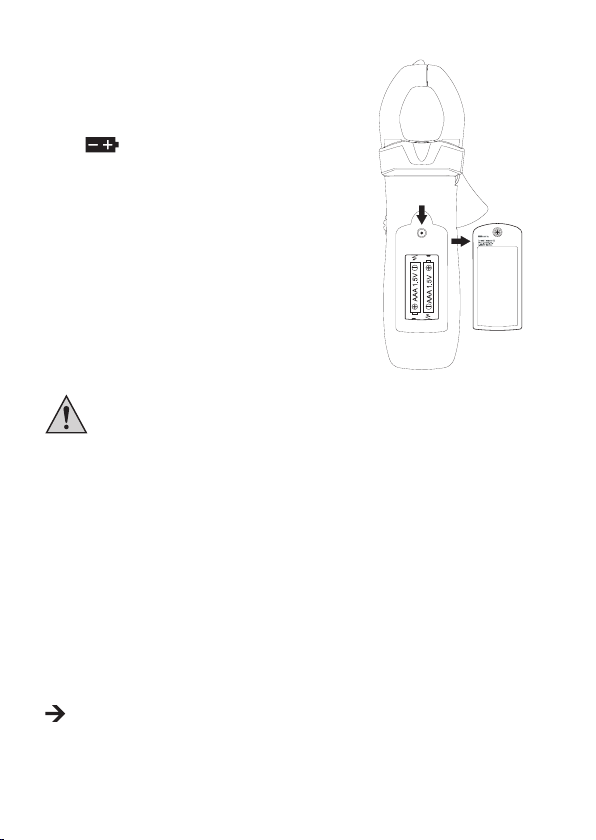

c) Einsetzen und Wechseln der Batterien ........................................................................ 27
12. Entsorgung ........................................................................................................................28
13. Behebung von Störungen .................................................................................................. 29
14. Technische Daten ..............................................................................................................30
2
3
1. EINFÜHRUNG
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft® ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
4
2. BESTIMMUNGSGEMÄSSE VERWENDUNG
- Messen und Anzeigen der elektrischen Größen im Bereich der Messkategorie CAT III bis max. 600 V gegen Erdpotential, gemäß EN 61010-1 sowie alle niedrigeren Messkategorien. Das Messgerät darf nicht in der Messkategorie CAT IV eingesetzt werden.
- Messen von Wechselstrom bis max. 400 A
- Messen von Gleich- und Wechselspannung bis max. 600 V
- Temperaturmessung von -20 °C bis +760 °C
- Messen von Widerständen bis 20 MΩ
- Durchgangsprüfung (<50 Ω akustisch)
- Diodentest
- Berührungslose AC-Spannungsdetektion „NCV“
Die Messfunktionen werden über den Drehschalter angewählt. Die Messbereichswahl erfolgt in den Messfunktionen Spannung und Widerstand automatisch.
Im AC-Spannungs- und AC-Strommessbereich werden arithmetische Mittelwerte angezeigt.
Die Polarität wird bei negativem Messwert automatisch mit Vorzeichen (-) dargestellt.
Die Strommessung erfolgt berührungslos über die aufklappbare Stromzange. Der Stromkreis braucht zur Messung nicht aufgetrennt werden. Die Stromzange ist auch zur Messung an unisolierten, aktiv gefährlichen Stromleitern vorgesehen und zugelassen. Die Spannung im Strommesskreis darf 600 V nicht überschreiten. Die Anwendung einer persönlichen Schutz­ausrüstung ist für Messungen in CAT III Umgebung empfehlenswert. Das Messgerät darf nicht in der Messkategorie CAT IV eingesetzt werden.
Die berührungslose AC-Spannungsdetektion dient zum verfolgen und detektieren von 230 V/AC­Stromleitungen. Diese Funktion ist nicht speziziert und darf nicht zur Feststellung von Span­nungsfreiheit verwendet werden.
Betrieben wird das Multimeter mit zwei handelsüblichen 1,5 V-Micro-Batterien (Typ AAA, LR3 oder baugleich). Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Wiederauad­bare Akkus dürfen aufgrund der geringeren Zellenspannung und Kapazität nicht verwendet werden.
Eine automatische Abschaltung schaltet das Gerät nach ca. 15 Minuten aus, wenn am Gerät keine Taste gedrückt wurde. Dies verhindert die vorzeitige Entlehrung der Batterie. Diese Funktion kann nicht deaktiviert werden.
5
Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht betrieben werden.
Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezikati­onen des Multimeters abgestimmt sind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforderlichen Vorschriften für die Messung und den möglichen Gefahren vertraut ist. Die Verwendung der persönlichen Schutzausrüstung wird empfohlen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbun­den. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
3. BEDIENELEMENTE (siehe Ausklappseite)
1 NCV-Sensor
2 Stromzange
3 NCV-Anzeige
4 Stromzangen-Öffnungshebel
5 HOLD-Funktionstaste (Funktion zum Festhalten der Messanzeige)
6 MODE-Taste zur Funktionsumschaltung
7 Messanzeige (Display)
8 COM-Messbuchse (Bezugspotenzial, „Minuspotenzial“)
6
9 VΩ-Messbuchse (bei Gleichspannung „Pluspotenzial“)
10 RANGE-Funktionstaste zur manuellen Messbereichsumschaltung
11 Taste für Displaybeleuchtung
12 Batteriefachschraube und Batteriefach
13 Drehschalter zur Messfunktionswahl
14 Taste für Messstellenbeleuchtung
15 Griffbereichsbegrenzung
16 Messstellenbeleuchtung
4. LIEFERUMFANG
• Digitales Zangen-Multimeter
• 2x Sicherheitsmessleitungen mit abnehmbaren CAT III Abdeckkappen
• Steckadapter Thermoelement - Bananenstecker
• Draht-Temperaturfühler (-40 bis +230 °C, Typ K Thermoelement-Stecker)
• 2x AAA Batterien
• Tasche
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads in
einem Browser oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und
geben Sie dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterladen.
7
5. SYMBOL-ERKLÄRUNGEN
Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beein-
trächtigung der elektrischen Sicherheit des Geräts.
Ein Blitzsymbol im Quadrat erlaubt die Strommessung an unisolierten, gefährlich-
aktiven Stromleitern und warnt vor den möglichen Gefahren. Die persönliche Schutzausrüstung ist anzuwenden.
Das Symbol mit dem Pfeil ist zu nden, wenn besondere Tipps und Hinweise zur
Bedienung gegeben werden.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäi-
schen Richtlinien.
Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert)
CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten, wel-
che nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuerspannungen etc.).
CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten,
welche über einen Netzstecker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen
oder Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeck­kappen über den Messspitzen zulässig.
CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation
(z.B. Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung etc.). Diese Kategorie umfasst auch alle kleineren Kategorien. Der Messbetrieb in CAT IV ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.
Erdpotential
8
6. SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand
• Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
• Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten
• S
verlassen.
muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
und/oder Verändern des Gerätes nicht gestattet.
Sicherheit oder den Anschluss des Gerätes haben.
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.
tellen Sie vor jeder Messung sicher, dass sich das Messgerät nicht in einer
anderen Messfunktion bendet. Achten Sie ebenso darauf, dass die Hold-Taste zu
Messbeginn nicht gedrückt wurde (Displayanzeige bei gedrückter Hold-Taste „H“). Ist die Hold-Funktion vor Messbeginn aktiviert, wird kein Messwert angezeigt!
9
• Bei Verwendung der Messleitungen ohne Abdeck­kappen dürfen Messungen zwischen Messgerät und Erdpotential nicht oberhalb der Messkategorie CAT II durchgeführt werden.
• Bei Messungen in der Messkategorie CAT III müssen
• Stecken Sie die Abdeckkappen auf die Messspitzen, bis diese einrasten. Zum
• Vor jedem Wechsel des Messbereiches/der Messfunktion sind die Messspitzen
• Die elektrische Spannung zwischen den Anschlusspunkten des Messgeräts und
• Seien Sie besonders vorsichtig beim Umgang mit Spannungen >33 V Wechsel-
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die
• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
• Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem
die Abdeckkappen auf die Messspitzen gesteckt werden, um versehentliche Kurzschlüsse während der Messung zu vermeiden.
Entfernen ziehen Sie die Kappen mit etwas Kraft von den Spitzen.
vom Messobjekt zu entfernen.
Erdpotential darf 600 V in CAT III nicht überschreiten.
(AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.
zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichsbegrenzungen an den Mess­spitzen und am Messgerät darf während des Messens nicht gegriffen werden.
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Die beilie­genden Messkabel haben einen Verschleißindikator. Bei einer Beschädigung wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf nicht mehr verwendet werden und muss ausgetauscht werden.
Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass Ihre Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.
10
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren
• Dadurch kann der Messwert verfälscht werden.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kon­denswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Kinder zu einem gefährlichen Spielzeug werden.
11
7. PRODUKTBESCHREIBUNG
Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer beleuchtbaren Digitalanzeige dargestellt. Die Messwertanzeige des DMM umfasst 2000 Counts (Count = kleinster Anzeigewert).
Eine automatische Abschaltung schaltet das Gerät nach ca. 15 Minuten automatisch ab, wenn es nicht bedient wird. Die Batterien werden geschont und ermöglicht so eine längere Betriebszeit.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich bis CAT III einsetz­bar.
In den abgewinkelten Steckern der beiliegenden Messleitungen benden sich Transportschutz­kappen. Entfernen Sie diese, bevor Sie die Stecker in die Messgeräte-Buchsen stecken.
Drehschalter (13)
Die einzelnen Messfunktionen werden über einen Dreh­schalter angewählt. Die automatische Bereichswahl „AUTO“ ist in einigen Messfunktionen aktiv. Hierbei wird immer der jeweils passende Messbereich eingestellt.
Das Multimeter ist in der Schalterposition „OFF“ ausge­schaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

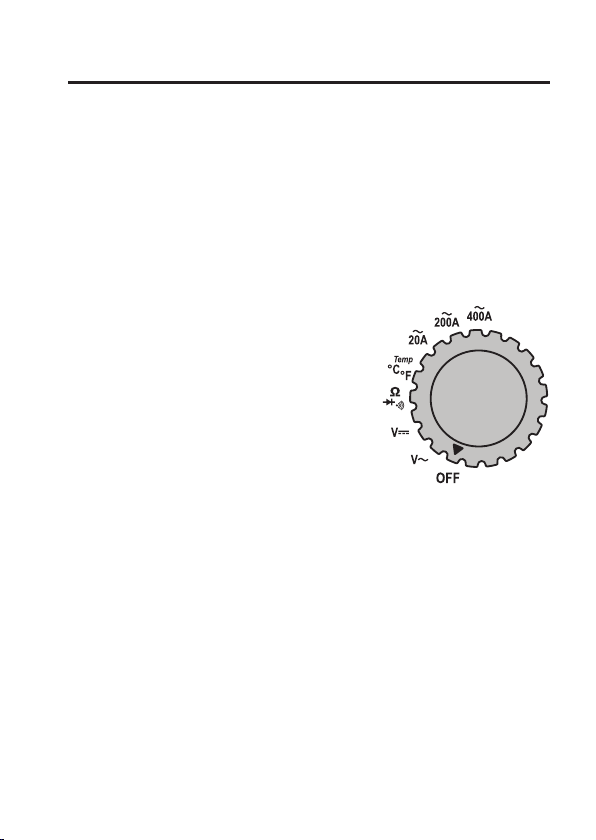

Die Abbildung zeigt die Anordnung der Messfunktionen.
12

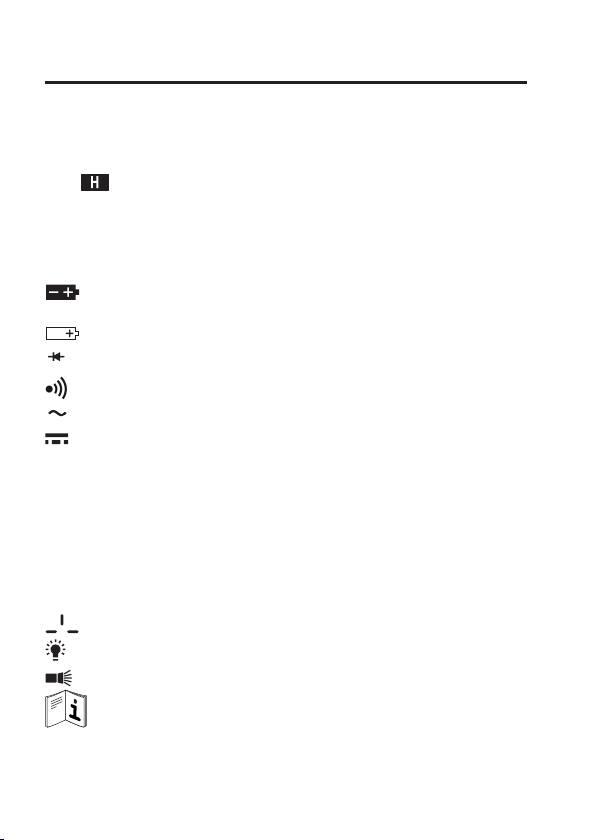

8. DISPLAY-ANGABEN UND SYMBOLE
Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden.
AUTO Automatische Messbereichswahl ist aktiv
OFF Schalterstellung „Aus“
HOLD Data-Hold-Funktion aufrufen/abschalten bzw. Funktion ist aktiv
MODE Umschalttaste für mehrfach belegte Messfunktionen
RANGE Taste für manuelle Messbereichswahl und zur Umschaltung in Auto-Range
OL Überlauf-Anzeige; der Messbereich wurde überschritten
Batteriewechselanzeige; Umgehendst die Batterie wechseln um Messfehler zu
vermeiden!
Symbol für die verwendeten Batteriedaten
Symbol für den Diodentest
Symbol für den akustischen Durchgangsprüfer
AC Symbol für Wechselstrom
DC Symbol für Gleichstrom
V, mV Volt (Einheit der elektrischen Spannung), Milli-Volt (exp.-3)
A Ampere (Einheit der elektrischen Stromstärke)
°C, °F Grad Celsius/Grad Fahrenheit (Einheit der Temperatur)
Temp Messfunktion zur Temperaturmessung
Ω, kΩ, MΩ
COM Bezugsmesspunkt
Ohm (Einheit des elektrischen Widerstandes), Kilo-Ohm (exp.3), Mega-Ohm (exp.6)
Markierungen an der Stromzange zur Zentrierung des Stromleiters
Symbol für Displaybeleuchtung
Symbol für Messstellenbeleuchtung
Anleitung aufmerksam lesen
13
9. MESSBETRIEB
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.
Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf
Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Mess­leitungen dürfen nicht mehr benutzt werden! Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen und am
Messgerät darf während des Messens nicht gegriffen werden.
Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen
sein, welche zum Messbetrieb benötigt werden. Entfernen Sie aus Sicher­heitsgründen alle nicht benötigten Messleitungen vom Messgerät, wenn Sie eine Strommessung durchführen.
Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von
Fachkräften und eingewiesenen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resultierenden Gefahren vertraut sind.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich
überschritten.
a) Multimeter einschalten
Das Multimeter wird über den Drehschalter ein- und ausgeschaltet. Drehen Sie den Drehschal­ter (13) in die entsprechende Messfunktion. Zum Ausschalten bringen Sie den Drehschalter in Position „OFF“. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Bevor Sie mit dem Messgerät arbeiten können, müssen erst die beiliegenden
Batterien eingesetzt werden. Das Einsetzen und Wechseln der Batterien ist im Kapitel „Reinigung und Wartung“ beschrieben.
14
b) AC-Strommessung „A
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.
Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf
600 V in CAT III nicht überschreiten.
Beachten Sie die erforderlichen Sicherheitshinweise, Vorschriften und
Schutzmaßnahmen zur Eigensicherung.
Die Strommessung erfolgt berührungslos über die aufklappbare Stromzange (2). Die Sensoren
in der Stromzange erfassen das Magnetfeld, das von stromdurchossenen Stromleitern
umgeben ist. Eine Messung ist sowohl an isolierten als auch an unisolierten Stromleitern und Stromschienen zulässig. Achten Sie darauf, dass der Stromleiter immer zentriert durch die Stromzange verläuft und die Zange während der Messung immer geschlossen ist.
Umgreifen Sie mit der Stromzange immer nur einen Stromleiter. Werden Hin- und Rück-
leiter (z.B. L und N oder Plus und Minus) erfasst, heben sich die Ströme gegenseitig auf und Sie erhalten kein Messergebnis. Werden mehrere Außenleiter erfasst (z.B. L1 und L2 ), addieren sich die Ströme.
Bei sehr geringen Strömen kann der Stromleiter
mehrfach um einen Schenkel der Stromzange gewickelt werden, um den Gesamt-Messstrom zu erhöhen. Teilen Sie danach den gemessenen Stromwert durch die Anzahl der Wicklungen um die Stromzange. Sie erhalten dann den korrekten Stromwert.
15
Zur Messung von Wechselströmen (A ) gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehschalter (13) ein und wählen den passenden Messbereich. Beginnen Sie immer mit dem größten Messbereich.
- Bei Messungen von 0 A bis 20 A wählen Sie den Bereich „20A “, von 20 bis 200 A den Bereich „200A “ und bis 400 A wählen Sie den Messbereich „400A “. Im Display erscheint „A“ und das Symbol für Wechselstrom „AC“.
- Die Anzeige wird bei geschlossener Stromzange im Wechselstrom-Messbereich automatisch auf Null gesetzt. Warten Sie, bis die Anzeige auf Null steht, bevor Sie mit der Messung beginnen.
- Drücken Sie den Stromzangen-Öffnungshebel (4) und öffnen so die Stromzange.
- Umgreifen Sie den einzelnen Stromleiter der gemessen werden soll und schließen Sie die Stromzange wieder. Positionieren Sie den Stromleiter mittig in der Öffnung an der Zange.
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Stromzange vom Messobjekt und schalten Sie das Gerät aus. Drehen Sie den Drehschalter in Position „OFF“.
16
c) AC-Spannungsmessung „V
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „V “. Im Display erscheint „AC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (9), die schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Mess­objekt (Generator, Netzspannung usw.).
- Der aktuelle Messwert wird im Display angezeigt.
Der Spannungsbereich weist einen Eingangswider-
stand von ≥10 MOhm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
17
d) DC-Spannungsmessung „V
Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „V “. Im Display erscheint „DC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (9), die schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Mess­objekt (Batterie, Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze Messspitze dem Minuspol.
- Der aktuelle Messwert wird zusammen mit der jeweiligen Polarität im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-” vor dem
Messwert erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).
Der Spannungsbereich weist einen Eingangswider-
stand von ≥10 MOhm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
18
e) Temperaturmessung
Während der Temperaturmessung darf nur der Temperaturfühler der zu
messenden Temperatur ausgesetzt werden. Die Arbeitstemperatur des Messgerätes darf nicht über oder unterschritten werden, da es sonst zu Messfehlern kommen kann.
DerKontakt-TemperaturfühlerdarfnuranspannungsfreienOberächen
verwendet werden.
Dem Messgerät liegt ein Drahtfühler bei, der bis zu einer Temperatur von -20 °C bis + 230 °C messen kann. Um den vollen Messbereich (-20 °C bis +760 °C) des Multimeters nutzen zu können sind optionale Typ-K-Thermofühler erhältlich. Zum Anschluss von Typ-K-Fühlern mit Miniaturstecker wird der beiliegende Adapterstecker erforderlich.
Zur Temperaturmessung können alle Typ-K-Thermofühler verwendet werden. Die Temperatu­ren können in °C oder °F angezeigt werden.
Zur Temperatur-Messung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „°C“. Im Display erscheint die Einheit für Temperaturmes­sung.
-
Über die Taste „MODE“ kann die Einheit (°C/°F) umge­schaltet werden. Jeder Tastendruck schaltet die Einheit um.
- Stecken Sie den beiliegenden Adapterstecker polungs­richtig mit dem roten Stecker (Pluspol) in die V-Messbuch­se (9) und mit dem schwarzen Stecker (Minuspol) in die COM-Messbuchse (8).
-
Stecken Sie den Miniaturstecker des Temperaturfühlers ebenso polungsrichtig in den Adapterstecker. Die Polarität ist sowohl am Adapter als auch am Stecker gekennzeichnet.
- Im Display erscheint der Temperaturwert zusammen mit der Einheit.
- Sobald „OL“ im Display erscheint, wurde der Messbereich überschritten oder der Fühler ist unterbrochen.
- Entfernen Sie nach Messende den Fühler und schalten Sie das DMM aus.
19
f) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion
„Ω“.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (9),
die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen verbinden. Daraufhin muss sich ein Widerstandswert von ca. 0 bis 1,5 Ohm einstellen (Eigenwiderstand der Messleitungen).
- Verbinden Sie nun die beiden Messspitzen mit dem Mess­objekt. Der Messwert wird, sofern das Messobjekt nicht hochohmig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Wider­ständen >1 MOhm kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten bzw. der Mess­kreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die
Messpunkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfäl­schen.
20
g) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
- Schalten Sie das DMM ein und wählen die Mess-
funktion . Drücken Sie 2x die Taste „MODE“ um die Messfunktion umzuschalten. Im Display erscheint das Symbol für Durchgangsprüfung. Eine erneute Betätigung schaltet in die nächste Messfunktion usw.
- Stecken Sie die rote Messleitung in die V-Messbuchse (9), die schwarze Messleitung in die COM-Messbuchse (8).
- Als Durchgang wird ein ungefährer Messwert <50 Ohm erkannt und es ertönt ein Piepton. Der Messbereich reicht bis max. 200 Ohm.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten bzw. der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
21
h) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
-
Schalten Sie das DMM ein und wählen die Mess­funktion
. Drücken Sie 1x die Taste „MODE“ um die Messfunktion umzuschalten. Im Display erscheint das Symbol für Diodentest. Eine erneute Betätigung schaltet in die nächste Messfunktion usw.
- Stecken Sie die rote Messleitung in die V-Messbuchse (9), die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen verbinden. Daraufhin muss sich ein Wert von ca. 0,000 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist „OL“ ersichtlich, so wird die Diode in Sperrrichtung (UR) gemessen oder die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle eine gegenpoli­ge Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
22
i) Berührungslose AC-Spannungserkennung (NCV)
Diese Funktion ist nicht zur Feststellung der Spannungsfreiheit in elektri-
schen Anlagen zulässig. Dazu muss immer eine 2polige Messung durchge­führt werden. Die NCV-Funktion ist nur bei eingeschaltetem Messgerät aktiv.
Durch die NCV-Funktion („non-contact-voltage detection“) wird berührungslos das Vorhandensein von Wechselspan­nung in elektrischen Leitern detektiert. Der NCV-Sensor (1) ist an der Stirnseite des Messgerätes angebracht.
Die Anzeige einer möglichen Wechselspannung erfolgt optisch über eine Leuchtanzeige (3).
- Schalten Sie das DMM ein. Die NCV-Funktion ist unabhän­gig von der eingestellten Messfunktion am Drehschalter aktiv.
- Führen Sie die Stromzange mit der Stirnseite (1) an eine bekannte AC-Spannungsquelle. Führen Sie diesen Test immer durch, um Fehldetektionen zu vermeiden. Die Anzeige (3) beginnt bei vorhandener Wechselspannung zu leuchten.
- Führen Sie die Prüfung an der vorgesehenen Leitung etc. durch.
- Entfernen Sie nach Prüfende die Stromzange vom Mess­objekt und schalten Sie das Gerät aus.
Durch den hochempndlichen NCV-Sensor kann eine Spannungserkennung auch bei
statischen Auadungen erfolgen. Dies ist normal und keine Fehlfunktion.
Die Empndlichkeit wird durch viele unbekannte Faktoren wie z.B. tiefer liegende
Leitungen, dicke Isolierungen usw. beeinusst. Eine vorgegebene Detektionstiefe kann deshalb nicht speziziert werden.
23
10. ZUSATZFUNKTIONEN
Mit den folgenden Zusatzfunktionen können Geräteeinstellungen vorgenommen oder Mess­Sonderfunktionen verwendet werden.
a) Hold-Funktion
Die Hold-Funktion hält den momentan dargestellten Messwert in der Anzeige fest, um diesen in Ruhe ablesen oder protokollieren zu können.
Stellen Sie bei der Überprüfung von spannungsführenden Leitern sicher,
dass diese Funktion bei Testbeginn deaktiviert ist. Es wird sonst ein falsches Messergebnis vorgetäuscht!
Zum Einschalten der Hold-Funktion drücken Sie die Taste „HOLD“ (5); ein Signalton bestätigt diese Aktion und es wird „ “ im Display angezeigt.
Um die Hold-Funktion abzuschalten, drücken Sie die Taste „HOLD“ erneut oder wechseln Sie die Messfunktion.
b) Manuelle Messbereichswahl „RANGE“
Die „RANGE“-Funktion ermöglicht die manuelle Einstellung eines bestimmten Messbereiches. In ungünstigen Bereichen kann es vorkommen, dass die automatische Messbereichs­einstellung bereits den nächstgrößeren Messbereich anwählt oder zwischen zwei Bereichen wechselt. Um dies zu unterdrücken, kann der Messbereich in den beiden Spannungsmess­funktionen und der Widerstandsmessfunktion manuell eingestellt werden. Die manuelle Messbereichseinstellung funktioniert nur bei V , V und Ω.
Durch Drücken der „RANGE“-Taste (10) erlischt im Display das Symbol „AUTO“ und es wird in den manuellen Modus umgeschaltet. Jedes Drücken wird mit einem Signalton bestätigt.
Jedes Drücken der Taste „RANGE“ (10) schaltet einen Messbereich weiter und beginnt am Ende wieder mit dem kleinsten Messbereich. Der jeweilige Messbereich ist an der Stellung des Dezimalpunktes zu erkennen.
Um diese Funktion abzuschalten, halten Sie die Taste „RANGE“ ca. 2 Sekunden gedrückt. Das Symbol „AUTO“ erscheint und die automatische Messbereichswahl ist wieder aktiv. Ein Wechsel der Messfunktion deaktiviert diese Funktion ebenso.
24
c) Displaybeleuchtung
Bei eingeschaltetem DMM kann über die Beleuchtungs-Taste (11) die Displaybeleuchtung ein und ausgeschaltet werden. Zum Ein- und Ausschalten halten Sie die Beleuchtungs-Taste (11) für ca. 2 Sekunden gedrückt. Die Tastenbetätigung wird mit einem Signalton bestätigt.
Die Beleuchtung schaltet nach ca. 15 Sekunden automatisch ab. Die Beleuchtung kann auch vorzeitig wieder über die Beleuchtungs-Taste (11) oder durch Ausschalten des Messgerätes über den Drehschalter (Position „OFF) ausgeschaltet werden.
d) Messstellenbeleuchtung
Bei eingeschaltetem DMM kann über die Taste mit dem Taschenlampensymbol (14) die Messstellenbeleuchtung (16) ein und ausgeschaltet werden. Jedes Drücken schaltet die Beleuchtung (16) ein bzw. aus.
Die Beleuchtung bleibt solange eingeschaltet, bis die Taste (14) erneut gedrückt wird oder das DMM über den Drehschalter (Position „OFF) ausgeschaltet wird.
Die Beleuchtung bleibt auch nach dem automatischen Abschalten des Messgerätes
eingeschaltet. Beachten Sie dies, um die Batterien nicht unnötig zu belasten.
e) Automatische Abschaltung
Eine automatische Abschaltfunktion schaltet das Multimeter bei längerem Nichtgebrauch selbsttätig ab. Dies schont die Batterien und verlängert deren Lebensdauer.
Wird das Messgerät ca. 15 Minuten nicht bedient, schaltet es selbstständig ab. Ca. 1 Minute vor der Abschaltung wird 5x ein Signalton ausgegeben, um die baldige Abschaltung zu signalisieren.
Die Abschaltung kann durch Drücken einer beliebigen Taste (außer Taste für Messstellen­beleuchtung (14) und Taste „MODE“) um weitere 15 Minuten verzögert werden.
Das automatisch ausgeschaltete Gerät kann über die Tasten „HOLD“, „RANGE“ und Display­beleuchtung oder durch Betätigen des Drehschalters reaktiviert werden.
25
11. REINIGUNG UND WARTUNG
a) Allgemein
Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden.
Das Messgerät ist bis auf eine gelegentliche Reinigung und dem Batteriewechsel absolut wartungsfrei.
Den Batteriewechsel nden Sie im Anschluss.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der
Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.
b) Reinigung
Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies
von Hand möglich ist, können spannungsführende Teile freigelegt werden.
Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen
Leitungen und das Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das DMM aus.
Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Benzine, Alkohole oder
ähnliches. Dadurch wird die Oberäche des Messgerätes angegriffen. Außerdem sind die
Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharf­kantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.
Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sau­beres, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz verwenden.
26
c) Einsetzen und Wechseln der Batterien
Zum Betrieb des Messgerätes werden zwei 1,5 V-Micro­Batterien (z.B. AAA, LR3 oder baugleich) benötigt. Bei Erstinbetriebnahme oder wenn das Batterie-Wechselsymbol
im Display erscheint, müssen zwei neue, volle Batteri-
en eingesetzt werden.
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:
- Trennen Sie das Messgerät und die angeschlossenen Messleitungen von allen Messkreisen. Entfernen Sie alle Messleitungen von Ihrem Messgerät. Schalten Sie das DMM aus.
- Lösen Sie die rückseitige Schraube am Batteriefachdeckel (12) mit einem passenden Schraubendreher. Entnehmen Sie den Batteriefachdeckel vom Gerät.
- Ersetzen Sie die verbrauchten Batterien gegen neue des selben Typs. Achten Sie auf die Polaritätsangaben im Batteriefach.
- Verschließen Sie das Gehäuse wieder sorgfältig.
27
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand.
!LEBENSGEFAHR!
Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslauf-
geschützte Batterien korrodieren können und dadurch Chemikalien frei­gesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern
oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschlu­ckens sofort einen Arzt auf.
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um
ein Auslaufen zu verhindern.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut
Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie
keine Batterien ins Feuer.
Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Brand-
oder Explosionsgefahr.
Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer: Best.-Nr. 652303 (2er-Set, bitte 1x bestellen). Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.
28
12. ENTSORGUNG
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Entnehmen Sie die eingelegten Batterien und entsorgen Sie diese getrennt vom
Produkt.
Entsorgung von gebrauchten Batterien!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekenn­zeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (Die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umwelt­schutz!
29
13. BEHEBUNG VON STÖRUNGEN
Mit dem DMM haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache Mögliche Abhilfe
Das Multimeter funktioniert nicht
Keine Messwertänderung
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine
autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support zur Verfügung.
Die Batterien sind verbraucht. Kontrollieren Sie den Zustand.
Eine falsche Messfunktion ist aktiv (AC/DC).
Stecken die Messleitungen zu­verlässig in den Messbuchsen?
Ist die Hold-Funktion aktiviert (Anzeige „H“)
Batteriewechsel.
Kontrollieren Sie die Anzeige (AC/DC) und schalten die Funktion ggf. um.
Kontrollieren Sie den Sitz der Messleitungen.
Drücken Sie die Taste „HOLD“ um diese Funktion zu deakti­vieren.
30
14. TECHNISCHE DATEN
Anzeige ............................................. 2000 Counts (Zeichen)
Messrate ........................................... ca. 2 Messungen/Sekunde
Messverfahren V/AC, A/AC .............. Arithmetischer Mittelwert
Messleitungslänge ............................ je ca. 80 cm
Messimpedanz ................................. ≥10 MΩ (V-Bereich)
Stromzangen-Öffnung ...................... max. 30 mm
Messbuchsen-Abstand ..................... 19 mm
Automatische Abschaltung ............... ca. 15 Minuten, nicht deaktivierbar
Spannungsversorgung ..................... 2x 1,5 V Micro-Batterien (AAA, LR3 oder baugleich)
Arbeitsbedingungen .......................... +5 °C bis +31 °C (<80% rF)
.......................................................... +31 °C bis +40 °C (<50% rF)
Betriebshöhe .................................... max. 2000 m
Lagertemperatur ............................... -20 °C bis +60 °C (<80% rF)
Gewicht ............................................. ca. 230 g
Abmessungen (LxBxH) ..................... 200 x 70 x 38 (mm)
Messkategorie .................................. CAT III 600 V
Verschmutzungsgrad .......................2
Messtoleranzen
Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23 °C (±5 °C), bei einer rel. Luftfeuchtigkeit von kleiner als 80%, nicht kondensierend.
31
Wechselstrom A/AC
Bereich Auösung Genauigkeit
20 A 0,01 A
200 A 0,1 A
400 A 1 A ±(3% + 5)
Frequenzbereich 50 - 60 Hz, Überlastschutz 600 V
Wechselspannung V/AC
Bereich Auösung Genauigkeit
200,0 mV* 0,1 mV ±(1,5% + 10)
2,000 V 0,001 V
200,0 V 0,1 V
600 V 1 V ±(2,5% + 8)
Frequenzbereich 50 - 60 Hz; Überlastschutz 600 V; Impedanz: 10 MΩ *nur über die manuelle Messbereichseinstellung verfügbar
Gleichspannung V/DC
Bereich Auösung Genauigkeit
200,0 mV 0,1 mV
2,000 V 0,001 V
20,00 V 0,01 V
200,0 V 0,1 V
600 V 1 V ±(2% + 2)
Überlastschutz 600 V; Impedanz: 10 MΩ
±(2,5% + 5)
±(1,5% + 8)20,00 V 0,01 V
±(1,5% + 2)
32
Widerstand
Bereich Auösung Genauigkeit
200,0 Ω 0,1 Ω ±(1% + 4)
2,000 kΩ 0,001 kΩ
±(1,5% + 4)20,00 kΩ 0,01 kΩ
200,0 kΩ 0,1 kΩ
2,000 MΩ 0,001 MΩ ±(2,5% + 4)
20,00 MΩ 0,01 MΩ ±(3,5% + 4)
Überlastschutz 250 V
Temperatur
Bereich Auösung Genauigkeit**
-20 °C bis +760 °C 1 °C ±(3% + 5 °C)
-4 °F bis +1400 °F 1 °F ±(3% + 8 °F)
** ohne Fühlertoleranz Fühlertyp: Thermoelement Typ K
Diodentest
Prüfspannung Auösung
ca. 1,5 V/DC 0,001 V
Überlastschutz: 250 V; Prüfstrom: 0,3 mA typ.
33
Akust. Durchgangsprüfer
Prüfspannung Auösung
ca. 0,5 V 0,1 Ω
Überlastschutz: 250 V, Messbereich max. 200 Ω; <50 Ω Dauerton; Prüfstrom <0,5 mA
Berührungslose AC-Spannungserkennung „NCV“
Bereich Frequenzbereich Anzeige
230 V 50 - 60 Hz Rote Leuchtanzeige
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen.
Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V/ACrms oder 70 V/DC anliegen können! Lebensgefahr!
Signalstärkeanzeige nicht speziziert
34
TABLE OF CONTENTS G
..............................................................................................................................................Page
1. Introduction ........................................................................................................................36
2. Intended Use .....................................................................................................................37
3. Operating Elements ..........................................................................................................38
4. Scope of Delivery ..............................................................................................................39
5. Explanation of Symbols .....................................................................................................40
6. Safety Notes ......................................................................................................................41
7. Product Description ...........................................................................................................44
8. Display Indications and Symbols ......................................................................................45
9. Measuring ..........................................................................................................................46
a) Switching on the Multimeter ......................................................................................... 46
b) AC Current Measuring “A ” .................................................................................. 47
c) AC Voltage Measuring “V ” ....................................................................................49
d) DC Voltage Measuring “V ” ...................................................................................50
e) Temperature Measuring ...............................................................................................51
f) Resistance Measuring .................................................................................................52
g) Continuity Test .............................................................................................................53
h) Diode Test ....................................................................................................................54
i) Contact-Free AC Voltage Recognition (NCV) ..............................................................55
10. Additional Functions .......................................................................................................... 56
a) Hold Function ............................................................................................................... 56
b) Manual Measuring Range Selection “RANGE” ............................................................ 56
c) Display Illumination ..................................................................................................... 57
d) Measuring Point Lighting..............................................................................................57
e) Automatic Deactivation ............................................................................................... 57
11. Cleaning and Maintenance ................................................................................................ 58
a) General ........................................................................................................................58
b) Cleaning .......................................................................................................................58
c) Inserting and Changing the Batteries ........................................................................... 59
12. Disposal .............................................................................................................................60
13. Troubleshooting .................................................................................................................61
14. Technical Data ...................................................................................................................62
35
1. INTRODUCTION
Dear customer,
Thank you for making the excellent decision to purchase this Voltcraft® product.
You have acquired a quality product from a brand family which has distinguished itself in the
elds of measuring, charging and grid technology thanks to its particular expertise and its
continuous innovation.
With Voltcraft®, you will be able to handle difcult tasks, either as an ambitious hobbyist or as a professional user. Voltcraft® offers reliable technology and a great price-performance-ratio.
We are positive: Starting to work with Voltcraft® will also be the beginning of a long, successful relationship.
Enjoy your new Voltcraft® product!
If there are any technical questions, please contact:
International: www.conrad.com/contact
United Kingdom: www.conrad-electronic.co.uk/contact
36
2. INTENDED USE
- Measuring and displaying electric parameters in the range of measurement category CAT III up to 600 V against earth potential, pursuant to EN 61010-1 and all lower measuring categories. The meter must not be used in the measuring category CAT IV.
- Measurement of alternating current up to 400 A
- Measurement of direct and alternating voltage up to 600 V
- Temperature measurement from –20 °C to +760 °C
- Measurement of resistances up to 20 MΩ
- Continuity test (<50 Ω acoustic)
- Diode test
- Contact-free AC voltage detection “NCV”
The measurement functions are selected using the dial switch. The measuring range is select­ed automatically for measuring functions voltage and resistance.
The alternating voltage and alternating current measuring range display arithmetic averages.
Polarity is automatically indicated with the prex (-) if the measured values are negative.
The current measurement takes place contact-free via the unfoldable current probe. The circuit does not need to be interrupted for measurement. The current probe is also intended and approved for measurement on uninsulated, actively dangerous conductors. The voltage in the measuring circuit must not exceed 600 V. Use of personal protection equipment is recommended for measurements in CAT III environments. The meter must not be used in the measuring category CAT IV.
The contact-free AC voltage detection serves to track and detect 230 V/AC
power lines. This function is not specied and must not be used to determine freeness from
voltage.
The multimeter is operated with two conventional 1.5 V micro batteries (type AAA, LR3 or
same build). The device must only be operated with the specied battery type. Rechargeable
batteries must not be used due to the lower cell voltage and capacity.
Automatic deactivation switches off the device after approx. 15 minutes when no button has been pushed on the device. This prevents premature discharging of the battery. This function cannot be deactivated.
37
The multimeter must not be operated when it is open, i.e. with an open battery compartment or when the battery compartment lid is missing.
Measuring in potentially explosive areas (Ex) or damp rooms or under unfavourable ambient conditions is not permitted. Unfavourable ambient conditions are: Moisture or high humidity,
dust and ammable gases, fumes or solvents, thunderstorms or thunderstorm conditions like strong electrostatic elds, etc.
For safety reasons, only use measuring lines or accessories which are adjusted to the speci-
cations of the multimeter when measuring.
The meter must only be operated by persons who are familiar with the required provisions for the measurement and the possible dangers. Use of personal protection equipment is recommended.
Any use other than that described above will lead to damage to the product and involves ad-
ditional risks such as, for example, short circuit, re, electric shock, etc. No part of this product must be modied or converted!
Read the operating instructions carefully and keep them for later reference.
Always observe the safety information!
3. OPERATING ELEMENTS (see fold-out page)
1 NCV sensor
2 Current probe
3 NCV display
4 Current probe opening lever
5 HOLD function button (function to hold the measuring display)
6 MODE button for function switching
7 Measuring display (display)
8 COM measuring jack (reference potential, “minus potential”)
9 VΩ measuring jack (at direct voltage “plus potential”)
38
10 RANGE function button for manual switching of the measuring range
11 Button for display lighting
12 Battery compartment screw and battery compartment
13 Dial switch for selecting the measuring function
14 Button for measuring point lighting
15 Grip area limitation
16 Measuring point lighting
4. SCOPE OF DELIVERY
• Digital clamp multimeter
• 2 x safety test leads with removable CAT III covers
• Plug adapter thermocouple – banana plug
• Wire temperature probe (-40 to +230 °C, type K thermocouple plug)
• 2 x AAA batteries
• Bag
• Operating instructions
Up-to-date operating instructions:
1. Open www.conrad.com/downloads in a browser or scan the
displayed QR code.
2. Select document type and language and enter the item number
into the search eld. After submitting the query you can down­load displayed records.
39
5. EXPLANATION OF SYMBOLS
An exclamation mark in a triangle shows important notes in these operating instruc-
tions that must be strictly observed.
The triangle containing a lightning symbol warns of danger of electrical shock or
impairment of the electrical safety of the device.
A lightning symbol in the square permits current measurement on uninsulated, dan-
gerously active conductors and warns of the possible dangers. Personal protection equipment must be worn.
The arrow symbol indicates special advice and operating information.
This device is CE-compliance and meets the applicable European directives.
Protection class 2 (double or reinforced insulation, protective insulation)
CAT I Measuring category I for measurements at electrical and electronic devices that are
not directly supplied with mains voltage (e.g. battery-powered devices, protective low voltages, signal and control voltages, etc.).
CAT II Measuring category II for measurements at electrical and electronic devices
connected to the mains supply directly with a mains plug. This category also covers all lower categories (e.g. CAT I for measuring signal and control voltages).
CAT III Measuring category III for measuring in building installation (e.g. outlets or sub-dis-
tribution). This category also covers all lower categories (e.g. CAT II for measuring electronic devices). Measuring operation in CAT III is only permitted with measuring prods with a maximum free contact length of 4 mm or with cover caps above the measuring prods.
CAT IV Measuring category IV for measurements at the source of the low-voltage installa-
tion (e.g. main distribution, building handover points of the energy suppliers, etc.), and outdoors (e.g. work at earthing cable, outdoor line, etc.). This category also contains all lower categories. Measuring operation in CAT IV is only permitted with measuring prods with a maximum free contact length of 4 mm or with cover caps above the measuring prods.
Earth potential
40
6. SAFETY NOTES
Please read the operating instructions completely before taking the device
into operation. They contain important information for correct operation.
The guarantee/warranty will expire if damage is incurred resulting from
non-compliance with the operating instructions! We do not assume any liability for consequential damage!
We do not assume any liability for property damage or personal injury caused
by improper use or non-compliance with the safety instructions! In such cases the warranty/guarantee is voided.
• This device left the manufacturer’s factory in safe and perfect condition.
• To maintain this condition and to ensure safe operation, the user must observe
• For safety and approval reasons (CE), unauthorised conversion and/or modica-
• Consult an expert if in doubt as to the operation, the safety or the connection of
• Meters and accessories are not toys and have no place in the hands of children!
• In commercial institutions, the accident prevention regulations of the Employer’s
• In schools, training centres, computer and self-help workshops, handling of
• E
the safety information and warning notes in these operating instructions.
tion of the device are not permitted.
the device.
Liability Insurance Association for Electrical Systems and Operating Materials are to be observed.
meters must be supervised by trained personnel in a responsible manner.
nsure before every measurement that the meter is not set to another measuring function. Also observe that the Hold button has not been pushed at the beginning of the measurement (display with the Hold button pushed: “H”). If the Hold func­tion is activated before commencement of the measurement, no measured value is displayed!
41
• When using the measuring lines without cover caps,
measurements between the meter and the earth potential must not be performed above the measuring category CAT II.
• When measuring in the measuring category CAT III,
• Push the cover caps onto the measuring prods until they latch. To remove, pull
• The measuring prods have to be removed from the measured object every time
• The electrical voltage between the connection points of the meter and earth
• Be especially careful when dealing with voltages higher than 33 V alternate (AC)
• To avoid electric shock, make sure not to touch the connections/measuring points
• Check the meter and its measuring lines for damage before each measurement.
• Do not use the multimeter just before, during or just after a thunderstorm (light-
• Never operate the product in direct proximity of:
- strong magnetic or electromagnetic elds
- transmitter aerials or HF generators
• This could affect the measurement.
the cover caps must be pushed onto the measuring prods to avoid accidental short circuits during meas­urement.
the caps from the prods with a little force.
the measuring range/the measuring function is changed.
potential must not exceed 600 V in CAT III.
or higher than 70 V direct voltage (DC)! Even at these voltages it is possible to receive a potentially fatal electric shock if you touch electrical conductors.
to be measured directly or indirectly during measurement. During measuring, do not grip beyond the tangible grip area limitations on the test prods and the meter.
Never carry out any measurements if the protecting insulation is defective (torn, ripped off etc.). The enclosed measuring cables have a wear indicator. When they are damaged, a second insulation layer in a different colour becomes visible. The measuring accessories must no longer be used and must be replaced.
ning!/high-energy overvoltage!). Make sure that your hands, shoes, clothing, the
oor, circuits and circuit components are dry.
42
• If you have reason to assume that safe operation is no longer possible, discon-
- the device shows visible damage,
- the device no longer functions,
- the device was stored under unfavourable conditions over an extended period
- following considerable stress during transportation.
• Do not switch the meter on immediately after it was taken from a cold to a warm
• Do not leave packaging material unattended. It may become a dangerous toy for
• Also observe the safety information in each chapter of these instructions.
nect the device immediately and secure it against inadvertent operation. It can be assumed that safe operation is no longer possible if:
of time or
environment. The condensation that forms might destroy your device. Allow the device to reach room temperature before switching it on.
children.
43
7. PRODUCT DESCRIPTION
The multimeter (referred to as DMM in the following) indicates measured values on a digital display that can be illuminated. The measured value display of the DMM comprises 2000 counts (count = smallest display value).
Automatic deactivation switches off the device after approx. 15 minutes if it is not operated. This saves battery power and thus extends the period of operation.
The meter can be used for do-it-yourself or for professional applications up to CAT III.
There are transport protection caps in the angled plugs of the enclosed measuring lines. Remove them before pushing the plugs into the meter sockets.
Dial switch (13)
The individual measuring functions are selected via a rotary control. The automatic range selection “AUTO” is active for some measuring functions. The appropriate measurement range is set individually for each application.
If the multimeter switch is set to “OFF”, the meter is switched off. Always turn the meter off when it is not in use.
The gure shows the measuring function layout.
44
8. DISPLAY INDICATIONS AND SYMBOLS
The following symbols and information are present at the device or in the display.
AUTO Automatic measuring range selection is active
OFF Switch position “off”
HOLD Call/switch off Data Hold function or function is active
MODE Switching button for multiply assigned measuring function
RANGE Button for manual measuring range selection and to switch to auto range
OL Overow display, the measuring area was exceeded
Battery change display; replace the batteries as soon as possible to avoid
measuring errors!
Symbol for the battery data used
Symbol for the diode test
Symbol for the acoustic continuity tester
AC Symbol for alternating current
DC Symbol for direct current
V, mV Volt (unit of electric voltage), Milli-Volt (exp.–3)
A Ampere (unit of electric current)
°C, °F Degrees Celsius/degrees Fahrenheit (unit for the temperature)
Temp Measuring function for temperature measuring
Ω, kΩ, MΩ
COM Reference potential
Ohm (unit of electrical resistance), Kilo-Ohm (exp.3), Mega-Ohm (exp.6)
Marks at the current probe for centring the conductor
Symbol for display illumination
Symbol for measuring point lighting
Read the instructions attentively
45
9. MEASURING
Do not exceed the maximum permitted input values. Do not touch any circuits
or parts of circuits if they may be subject to voltages higher than 33 V/ACrms or 70 V/DC! Danger to life!
Before measuring, check the connected measuring lines for damage such as,
for example, cuts, cracks or squeezing. Defective measuring lines must no longer be used! Danger to life!
During measuring, do not grip beyond the tangible grip area markings on the
test prods and the meter.
Only the two measuring lines that are required for measuring operation
must be connected to the meter at any time. Remove all measuring lines not required from the meter for safety reasons when performing the current measurement.
Measurements in electrical circuits >33 V/AC and >70 V/DC must only be car-
ried out by specialists and technically instructed personnel who are familiar with the relevant regulations and the ensuing risks.
If “OL” (overload) appears on the display, you have exceeded the measuring range.
a) Switching on the Multimeter
The multimeter can be turned on and off using the rotary control. Turn the dial switch (13) to the corresponding measurement function. To switch off, turn the dial switch to “OFF”. Always turn the meter off when it is not in use.
Before working with the meter, you have to insert the enclosed batteries.
Insertion and changing of the batteries is described in the chapter “Cleaning and maintenance”.
46
b) AC Current Measuring “A
Do not exceed the maximum permitted input values. Do not touch any circuits
or parts of circuits if they may be subject to voltages higher than 33 V/ACrms or 70 V/DC! Danger to life!
The maximum permissible voltage in the measuring circuit against ground
potential must not exceed 600 V in CAT III.
Observe the required safety notes, provisions and safety measures for
intrinsic protection.
The current measurement takes place contact-free via the unfoldable current probe (2).
The sensors in the current probe record the magnetic eld that is surrounded by conductors through which current ows. A measurement is permitted on insulated as well as uninsulated
conductors and current rails. Ensure that the conductor always runs through the current probe centred and that the current probe is always closed during measurement.
Always hold only one conductor with the current probe. If both the supply and return
conductors (e.g. L and N or plus and minus) are recorded, the currents will cancel each other out and you will not get any measuring result. If several outer conductors are recorded (e.g. L1 and L2), the currents will add up.
At very low currents, the conductor can be coiled
several times around a shank of the current probe to increase the overall measuring current. Then divide the measured current value by the number of coils around the current probe. You will then receive the correct current value.
47
Proceed as follows to measure alternating currents (A ):
- Switch on the DMM with the dial switch (13) and select the matching measuring range. Always start with the largest measuring range.
- For measurements from 0 A to 20 A, select the range “20A ”, from 20 to 200 A the range “200A ” and up to 400 A the measuring range “400A ”. “A” and the symbol for alternating current “AC” now appear in the display.
- The display is automatically set to zero when the current probe is closed in alternating current measuring range. Wait until the display shows zero before you start the measurement.
- Push the current probe opening lever (4) and open the current probe this way.
- Reach around the individual conductor to be measured and close the current probe again. Position the conductor centrally with the opening at the probe.
- The measured value is indicated on the display.
- Remove the current probe from the object to be measured after completion of the measure­ment and switch off the device. Turn the dial switch to “OFF”.
48
c) AC Voltage Measuring “V
Proceed as follows to measure alternating voltages “AC” (V ):
- Turn the DMM on and select measuring function “V ”. “AC” appears in the display.
- Plug the red measuring line into the V measuring jack (9) and the black measuring line into the COM measuring jack (8).
- Connect the two measuring prods to the object to be measured (generator, mains voltage, etc.).
- The current measured value is indicated on the display.
The voltage range has an input resistance of
≥10 MOhm.
- Remove the measuring lines from the object to be meas­ured after completion of the measurement and switch off the DMM.
49
d) DC Voltage Measuring “V
Proceed as follows to measure direct voltages “DC” (V ):
- Turn the DMM on and select measuring function “V ”. The display indicates “DC”.
- Plug the red measuring line into the V measuring jack (9) and the black measuring line into the COM measuring jack (8).
- Connect the two measuring prods to the object to be measured (battery, circuit, etc.). The red measuring prod indicates the positive pole, the black measuring prod the negative pole.
- The current measured value is displayed together with the respective polarity.
If a minus “-” appears in front of the measured value
for direct voltage, the measured voltage is negative (or the measuring lines are swapped).
The voltage range has an input resistance of
≥10 MOhm.
- Remove the measuring lines from the object to be measured after completion of the meas­urement and switch off the DMM.
50
e) Temperature Measuring
During temperature measurement, only the temperature sensor must be sub-
ject to the temperature to be measured. The meter working temperature must not be undercut or exceeded. Otherwise, there may be measuring errors.
The contact temperature sensor must only be used at voltage-free surfaces.
The meter contains a wire sensor that can measure up to temperatures of -20 °C to + 230 °C. To use the full measuring range (-20 °C to +760 °C) of the multimeter, optional type-K thermo sensors are available. To connect type K sensors with miniature plugs, the enclosed adapter plug is needed.
Any type K thermo sensor may be used for temperature measurement. The temperature values can be displayed in °C or °F.
For measuring temperatures, proceed as follows:
- Turn the DMM on and select measuring function ”°C”. The display shows the unit for temperature measurement.
-
The “MODE” button can be used to switch the unit (°C/°F). Every time you push the button, you switch the unit.
- Plug the included adapter plug into the V measuring jack (9) in the correct polarity with the red plug (plus) and into the COM measuring jack (8) with the black plug (minus).
-
Plug the miniature plug of the temperature sensor into the adapter plug in the proper polarity as well. The polarity is marked at the adapter and at the plug.
- The display shows the temperature value together with the unit.
- If “OL” appears on the display, the measuring range has been exceeded or the sensor is interrupted.
- After measuring, remove the sensor and turn off the DMM.
51
f) Resistance Measuring
Make sure that all circuit parts, circuits and components and other objects of
measurement are disconnected from the voltage and discharged.
Proceed as follows to measure resistance:
- Turn the DMM on and select the measuring function “Ω”.
- Plug the red measuring line into the Ω measuring jack (9)
and the black measuring line into the COM measuring jack (8).
- Check the measuring lines for continuity by connecting the two measuring prods. The impedance value must be approximately 0 to 1.5 Ohm (inherent impedance of the measuring lines).
- Now connect the two measuring prods to the object to be measured. As long as the object to be measured is not high-impedance or interrupted, the measured value will be indicated on the display. Wait until the displayed value has stabilised. With impedances of >1 MOhm, this may take a few seconds.
- If “OL” (overload) appears on the display, you have exceeded the measuring range or the measuring circuit is interrupted.
- Remove the measuring lines from the object to be measured after completion of the meas­urement and switch off the DMM.
If you perform a resistance measurement, make sure that the measuring points you
touch with the measuring prods are free of dirt, oil, solderable lacquer or similar. Such circumstances can falsify the measured result.
52
g) Continuity Test
Make sure that all circuit parts, circuits and components and other objects of
measurement are disconnected from the voltage and discharged.
- Turn the DMM on and select measuring
function . Press “MODE” button twice to switch measurement functions. The symbol for continuity test now appears in the display. Pressing this button again takes you to the next measuring function, etc.
- Plug the red measuring line into the V measuring jack (9) and the black measuring line into the COM measuring jack (8).
- An approximate value of less than 50 Ohm is identied
as continuity; in this case a beep sounds. The measuring range is up to 200 Ohm.
- If “OL” (overload) appears on the display, you have exceeded the measuring range or the measuring circuit is interrupted.
- Remove the measuring lines from the object to be meas­ured after completion of the measurement and switch off the DMM.
53
h) Diode Test
Make sure that all circuit parts, circuits and components and other objects of
measurement are disconnected from the voltage and discharged.
-
Turn the DMM on and select measuring function
. Press “MODE” button 1 x to switch measurement functions. The symbol for diode test now appears in the display. Pressing this button again takes you to the next measuring function, etc.
- Plug the red measuring line into the V measuring jack (9) and the black measuring line into the COM measuring jack (8).
- Check the measuring lines for continuity by connecting the two measuring prods. The value must be approximately
0.000 V.
- Connect the two measuring prods with the object to be measured (diode).
- The display shows the continuity voltage “UF” in volt (V). If “OL” appears, the diode is measured in reverse direction (UR) or the diode is faulty (interruption). Perform a coun­ter-pole measurement to check.
- Remove the measuring lines from the object to be meas­ured after completion of the measurement and switch off the DMM.
54
i) Contact-Free AC Voltage Recognition (NCV)
This function is not admissible to determine voltage freeness in electrical
systems. For this, a 2-pole measurement must be performed at all times. The NCV function is only active with the meter on.
The NCV function (“non-contact-voltage detection”) leads to contact-free detection of the presence of an alternating voltage in electrical conductors. The NCV sensor (1) is attached at the front of the meter.
A possible alternating voltage is displayed visually via a light indicator (3).
- Switch on the DMM. The NCV function is active inde­pendently of the measuring function set at the dial switch.
- Move the current probe with the front (1) to a known AC voltage source. Always perform this test to avoid wrong detection. The display (3) starts to light up if there is an alternating voltage applied.
- Perform the test at the intended line, etc.
- Remove the current probe from the object to be measured after completion of the measurement and switch off the device.
The highly sensitive NCV sensor may also cause a
voltage recognition at static charge. This is normal and not a malfunction.
The sensitivity is inuenced by many unknown factors such as lines placed lower, thick
insulations, etc. Therefore, a set detection depth cannot be specied.
55
10. ADDITIONAL FUNCTIONS
The following additional functions can be used to make device settings or use special meas­uring functions.
a) Hold Function
The Hold function keeps the currently indicated measured value in the displays to allow you to read or record it easily.
If you test live wires, make sure that this function is deactivated before the
measurement starts. Otherwise, the measurement will be incorrect!
To switch on the Hold function, push the “HOLD” button (5); a signal sound conrms this
command and “ “ appears on the display.
In order to switch off the Hold function, push the “HOLD” button again or change the measure­ment function.
b) Manual Measuring Range Selection “RANGE”
The “RANGE” function permits manual setting of a specic measuring range. It is possible that
the automatic measuring range setting will already select the next-higher measuring range or switch between ranges if the range is problematic. To suppress this, the measuring range in the two voltage measuring functions and the resistance measuring function can be set manual­ly. The manual measuring range setting works only at V ,V and Ω.
Pushing the “RANGE” button (10) will cause the “AUTO” symbol to go out and the device to
switch to manual mode. Every push is conrmed with a signal sound.
Each push of the “RANGE” button (10) switches the measuring range; at the end, it will start with the lowest measuring range again. The respective measuring range is indicated by the position of the decimal point.
To switch off this function, keep the “RANGE” button pressed for approx. 2 seconds. The “AUTO” symbol appears and the automatic measuring range selection is active again. Switch­ing the measuring function deactivates this function as well.
56
c) Display Illumination
With the DMM switched on, the lighting button (11) can be used to switch the display lighting on and off. To switch on and off, keep the lighting button (11) pushed for approx. 2
seconds. Pushing a button is conrmed with a signal sound.
Lighting turns of automatically after approx. 15 seconds. The lighting can also be switched off again early with the lighting button (11) or by switching off the meter via the dial switch (position “OFF”).
d) Measuring Point Lighting
With the DMM on, the torch icon button (14) switches the measuring point lighting (16) on and off. Every push will switch the lighting (16) on or off.
The lighting remains on until the button (14) is pushed again or the DMM is switched off via the dial switch (position “OFF”).
The lighting remains on after automatic deactivation of the meter. Observe this to
avoid unnecessary stress on the batteries.
e) Automatic Deactivation
An automatic deactivation function switches off the multimeter independently if it is not used for an extended period. This protects the battery and extends its service life.
If the meter is not operated for approx. 15 minutes, it switches off automatically. Approx. one minute before the deactivation, 5 signal sounds are issued to indicate that the device will switch off soon.
The deactivation can be delayed by another 15 minutes by pushing any button (except for the button for measuring point lighting (14) and the “MODE” button).
The automatically deactivated device can be reactivated with the “HOLD”, “RANGE” and display lighting buttons or by operating the dial switch.
57
11. CLEANING AND MAINTENANCE
a) General
To ensure accuracy of the multimeter over an extended period of time, it should be calibrated once a year.
Apart from occasional cleaning and battery replacements, the meter requires no servicing.
Notes on replacing the battery are provided below.
Regularly check the technical safety of the device and measuring lines, e.g.
check for damage to the casing or squeezing, etc.
b) Cleaning
Always observe the following safety information before cleaning the device:
Live components may be exposed if covers are opened or parts are removed
unless this can be done without tools.
The connected lines and the meter must be disconnected from all measuring
objects before the device is cleaned or repaired. Switch off the DMM.
Do not use any abrasive cleaning agents or petrol, alcohol or the like to clean the product. They will damage the surface of the meter. Furthermore, the fumes are hazardous to your health and explosive. Also do not use any sharp-edged tools, screwdrivers, metal brushes, etc. for cleaning.
Use a clean, lint-free, antistatic, slightly damp cloth for cleaning the device or the display and the measuring lines. Allow the product to dry completely before you use it again to conduct measurements.
58
c) Inserting and Changing the Batteries
The meter is operated with two 1.5 V micro batteries (e.g. AAA, LR3 or equal build). You need to insert two new, charged batteries before initial operation or when the battery change symbol appears on the display.
Proceed as follows to insert or change the batteries:
- Disconnect the meter and the connected measuring lines from all measuring circuits. Remove all measuring lines from your meter. Switch off the DMM.
- Loosen the rear screw at the battery compartment lid (12) with a matching screwdriver. Remove the battery compart­ment lid from the device.
- Replace the at batteries with new one of the same type.
Observe the polarity as indicated in the battery compartment.
- Close the casing carefully again.
Never operate the meter when it is open.
!DANGER TO LIFE!
Donotleaveatbatteriesinthemeter.Evenbatteriesprotectedagainst
leaking can corrode and thus release chemicals which may be detrimental to your health or destroy the battery compartment.
Do not leave batteries lying around carelessly. They could be swallowed by
children or pets. If swallowed, consult a doctor immediately.
Remove the batteries if the device is not used for extended periods of time to
prevent leaking.
Leaking or damaged batteries may cause alkali burns if they come in contact
with the skin. Therefore, use suitable protective gloves.
Make sure that the batteries are not short-circuited. Do not throw batteries
intothere.
Batteriesmustnotberechargedordismantled.Thereisariskofreand
explosion.
You can order suitable alkaline batteries stating the following item no.: Item no. 652303 (set of 2, please order 1x). Only use alkaline batteries, as they are powerful and have a long service life.
59
12. DISPOSAL
Old electronic devices are recyclable and should not be disposed of in household
waste. Dispose of the product according to the applicable statutory provisions at the end of its service life.
Remove any inserted batteries and dispose of it separately from the product.
Disposal of used batteries!
You as the end user are required by law (Battery Ordinance) to return all used batteries/re­chargeable batteries. Disposing of them in the household waste is prohibited!
Batteries/rechargeable batteries containing harmful substances are marked with the following symbols, which point out that they are not allowed to be disposed of in the domestic refuse. The descriptions for the respective heavy metals are: Cd=cadmi­um, Hg=mercury, Pb=lead (the names are indicated on the batteries, e.g. below the rubbish bin symbol shown on the left). You may return used batteries/rechargeable
batteries free of charge at the ofcial collection points in your community, in our
stores, or wherever batteries/rechargeable batteries are sold!
You thus full the legal requirements and make your contribution to protecting the environment!
60
13. TROUBLESHOOTING
In purchasing the DMM, you have acquired a product designed to the state of the art and operationally reliable.
Nevertheless, problems or errors may occur.
For this reason, the following is a description of how you can easily remove possible malfunctions yourself:
Always observe the safety information!
Error Possible cause Remedy
The multimeter does not work
No measured value change
Repairs other than those described above should only be carried out by an
authorised specialist. If you have any questions about handling the meter, our technical support is available.
The batteries are at. Check the status. Replace the
A wrong measuring function is active (AC/DC).
Are the measuring lines reliably inserted in the measuring jacks?
Is the Hold function activated (display "H")?
battery.
Check the display (AC/DC) and switch the function if required.
Check the proper t of the
measuring lines.
Push the button "HOLD" to deactivate this function.
61
14. TECHNICAL DATA
Display .............................................. 2000 counts (characters)
Measuring rate .................................. approx. 2 measuring operations/second
Measuring method V/AC, A/AC ........arithmetic average
Measuring line length ....................... each approx. 80 cm
Measuring impedance ...................... ≥10 MΩ (V-range)
Current probe opening ...................... max. 30 mm
Measuring jacks distance ................. 19 mm
Automatic deactivation ..................... approx. 15 minutes, cannot be deactivated
Voltage supply ..................................2x 1.5 V micro batteries (AAA, LR3 or same build)
Working conditions ........................... +5 °C to +31 °C (rel. hum. <80%)
.......................................................... +31 °C to +40 °C (rel. hum. <50%)
Operating height ............................... max. 2000 m
Storage temperature ......................... -20 °C to +60 °C (rel. hum. <80%)
Weight .............................................. approx. 230 g
Dimensions (LxWxH) ........................ 200 x 70 x 38 (mm)
Measuring category .......................... CAT III 600 V
Degree of contamination .................. 2
Measurement tolerances
Statement of accuracy in ± (% of reading + display error in counts (= number of smallest points)). The accuracy is valid for one year at a temperature of +23 °C (±5 °C), and at a relative humidity of less than 80%, non-condensing.
62
Alternate current A/AC
Range Resolution Accuracy
20 A 0.01 A
200 A 0.1 A
400 A 1 A ±(3% + 5)
Frequency range 50 – 60 Hz, overload protection 600 V
Alternating voltage V/AC
Range Resolution Accuracy
200.0 mV* 0.1 mV ±(1.5% + 10)
2.000 V 0.001 V
200.0 V 0.1 V
600 V 1 V ±(2.5% + 8)
Frequency range 50 – 60 Hz; Overload protection 600 V; Impedance: 10 MΩ *only available via manual measuring range setting
Direct voltage V/DC
Range Resolution Accuracy
200.0 mV 0.1 mV
2.000 V 0.001 V
20.00 V 0.01 V
200.0 V 0.1 V
600 V 1 V ±(2% + 2)
Overload protection 600 V; Impedance: 10 MΩ
±(2.5% + 5)
±(1.5% + 8)20.00 V 0.01 V
±(1.5% + 2)
63
Resistance
Range Resolution Accuracy
200.0 Ω 0.1 Ω ±(1% + 4)
2.000 kΩ 0.001 kΩ
±(1.5% + 4)20.00 kΩ 0.01 kΩ
200.0 kΩ 0.1 kΩ
2.000 MΩ 0.001 MΩ ±(2.5% + 4)
20.00 MΩ 0.01 MΩ ±(3.5% + 4)
Overload protection 250 V
Temperature
Range Resolution Accuracy**
-20 °C to +760 °C 1 °C ±(3% + 5 °C)
-4 °F to +1400 °F 1 °F ±(3% + 8 °F)
** without sensor tolerance Sensor type: Thermocouple type K
Diode test
Test voltage Resolution
approx. 1.5 V/DC 0.001 V
Overload protection: 250 V; test current: 0.3 mA typ.
64
Acoustic Continuity tester
Test voltage Resolution
approx. 0.5 V 0.1 Ω
Overload protection: 250 V, measuring range max. 200 Ω; <50 Ω permanent sound; test
current <0.5 mA
Contact-Free AC Voltage Recognition “NCV”
Range Frequency range Display
230 V 50 - 60 Hz Red light indicator
Do not exceed the maximum permitted input values. Do not touch any circuits
or parts of circuits if they may be subject to voltages higher than 33 V/ACrms or 70 V/DC! Danger to life!
Signal strength display not specied
65
TABLE DES MATIÈRES F
..............................................................................................................................................Page
1. Introduction ........................................................................................................................67
2. Utilisation conforme ...........................................................................................................68
3. Eléments de commande ...................................................................................................70
4. Contenu de la livraison ......................................................................................................71
5. Explication des symboles .....................................................................................................71
6. Consignes de sécurité .......................................................................................................73
7. Description du produit .......................................................................................................76
8. Indications et symboles sur l’écran ..................................................................................77
9. Mode de mesure ...............................................................................................................78
a) Mise en marche du multimètre ..................................................................................... 78
b) Mesure du courant CA « A » ............................................................................... 79
c) Mesure de la tension CA « V » ............................................................................ 81
d) Mesure de la tension CC « V » ...........................................................................82
e) Mesure de la température ............................................................................................ 83
f) Mesure de la résistance ..............................................................................................84
g) Contrôle de continuité ................................................................................................. 85
h) Essai de diodes ............................................................................................................ 86
i) Détection sans contact de la tension CA (NCV) ...........................................................87
10. Fonctions supplémentaires ...............................................................................................88
a) Fonction Hold ............................................................................................................... 88
b) Sélection manuelle de la plage de mesure « RANGE » .............................................. 88
c) Éclairage de l’écran ..................................................................................................... 89
d) Éclairage des points de mesure ................................................................................... 89
e) Coupure automatique ..................................................................................................89
11. Nettoyage et entretien ....................................................................................................... 90
a) Généralités ...................................................................................................................90
b) Nettoyage .....................................................................................................................90
c) Mise en place et remplacement des piles .................................................................... 91
12. Élimination .........................................................................................................................93
13. Dépannage ........................................................................................................................94
14. Caractéristiques techniques .............................................................................................. 95
66
1. INTRODUCTION
Cher client,
Vous avez pris une très bonne décision en achetant ce produit Voltcraft® et nous désirons vous en remercier.
Vous avez acquis un produit de qualité d’une gamme de marques qui se distingue par une grande compétence et des innovations permanentes dans le domaine des techniques de mesure, de charge et de réseau.
Voltcraft® vous permet de réaliser les tâches les plus exigeantes, que vous soyez bricoleur ambitieux ou utilisateur professionnel. Voltcraft® vous propose une technologie able avec un rapport qualité-prix avantageux.
Nous en sommes convaincus : votre premier contact avec Voltcraft® marque le début d’une
coopération efcace et durable.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft® !
Pour toute question technique, veuillez vous adresser à:
France (email): technique@conrad-france.fr
Suisse: www.conrad.ch www.biz-conrad.ch
67
2. UTILISATION CONFORME
- Mesure et afchage des valeurs électriques appartenant à la catégorie de mesure CAT III (jusqu’à 600 V max. par rapport au potentiel terrestre, conformément à la norme EN 61010-1) ou à toutes les catégories de mesure inférieures. Il est interdit d’employer l’instrument de
mesure dans la catégorie de mesure CAT IV.
- Mesure de la courant alternatif jusqu’à max. 400 A
- Mesure de la tension continue et de la tension alternative jusqu’à max. 600 V
- Mesure de la température de -20 °C à +760 °C
- Mesure des résistances jusqu’à 20 MΩ
- Contrôle de continuité (< 50 Ω, acoustique)
- Test de diodes
- Détection sans contact de la tension CA « NCV »
Les fonctions de mesure se sélectionnent à l’aide du bouton rotatif. La sélection de la plage de
mesure se fait automatiquement dans les fonctions de mesure de tension et de résistance.
Des valeurs arithmétiques moyennes sont afchées dans la plage de mesure du courant et de
la tension CA.
Pour les valeurs mesurées négatives, la polarité est automatiquement afchée avec un signe (-).
La mesure du courant est effectuée sans contact sur la pince ampèremétrique pliable. Il n’est pas nécessaire de séparer le circuit pour la mesure. La pince ampèremétrique est prévue et tolérée également pour les mesures sur un conducteur de courant non isolé, actif et dangereux. La tension dans le circuit de mesure du courant ne doit pas dépasser 600 V. Pour les mesures dans les environnements de CAT III, il est recommandé d’utiliser un équipement de protection individuelle. Il est interdit d’employer l’instrument de mesure dans la catégorie de mesure CAT IV.
La détection sans contact de la tension CA sert à suivre et détecter les lignes électriques de 230 V/CA. Cette fonction n’est pas spéciée et ne doit pas être utilisée pour déterminer
l’absence de tension.
Le multimètre fonctionne avec deux piles micro 1,5 V disponibles dans le commerce (type AAA, LR3 ou similaire). L’appareil doit uniquement être utilisé avec le type de piles stipulé. Il ne faut pas utiliser de batteries rechargeables en raison de la faible tension de la cellule et de la capacité.
68
Un arrêt automatique éteint l’appareil après environ 15 minutes si aucune touche de l’appareil n’a été appuyée. Cela empêche le déchargement prématuré de la pile. Cette fonction ne peut pas être désactivée.
Il est interdit d’utiliser le multimètre lorsque son boîtier est ouvert, lorsque le logement de la pile est ouvert ou que le couvercle du logement des piles a été retiré.
Il est interdit d’effectuer des mesures dans les atmosphères explosives (Ex) et locaux humides ainsi qu’en présence de conditions ambiantes défavorables. Des conditions d’environnement défavorables sont : présence d’eau ou d’humidité atmosphérique élevée, poussière et gaz
inammables, vapeurs ou solvants, orages ou conditions orageuses telles que les champs
électrostatiques de forte intensité, etc.
Pour effectuer les mesures, utilisez uniquement des lignes de mesure ou des accessoires de
mesure conformes aux spécications du multimètre.
L’utilisation de l’instrument de mesure est strictement réservée aux personnes familiarisées avec les consignes inhérentes à la mesure et les dangers potentiels. L’utilisation de l’équipe­ment de protection individuelle est recommandée.
Toute utilisation autre que celle décrite précédemment peut endommager le produit. De plus, cela s’accompagne de dangers tels que courts-circuits, incendies, électrocutions, etc. Il est
interdit de transformer ou modier le produit !
Lisez attentivement le mode d’emploi et conservez-le an de pouvoir le consulter ultérieure-
ment.
Observez impérativement les consignes de sécurité !
69
3. ELÉMENTS DE COMMANDE (cf. volet rabattable)
1 Capteur NCV
2 Pince ampèremétrique
3 Indicateur NCV
4 Levier d’ouverture de la pince ampèremétrique
5 Touche de fonction HOLD (fonction pour le maintien de l’afchage des mesures)
6 Touche MODE pour la commutation des fonctions
7 Afchage des mesures (écran)
8 Douille de mesure COM (masse de référence, « potentiel négatif »)
9 Douille de mesure VΩ (avec un courant continu « potentiel positif »)
10 Touche de fonction RANGE pour commutation manuelle de la plage de mesure
11 Touche pour l’éclairage de l’écran
12 Vis du logement des piles et logement des piles
13 Bouton rotatif pour la sélection des fonctions de mesure
14 Touche pour l’éclairage des points de mesure
15 Limitation de la zone de prise
16 Éclairage des points de mesure
70
4. CONTENU DE LA LIVRAISON
• Multimètre numérique à pince
• 2 ls de mesure de sécurité avec cache de protection démontable pour CAT III
• Thermocouple adaptateur enchable - che banane
• Sonde de température laire (- 40 à + 230 °C, che thermocouple type K)
• 2 piles AAA
• Sacoche
• Mode d‘emploi
Mode d‘emploi actualisé :
1. Ouvrez la page Internet www.conrad.com/downloads dans
votre navigateur ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue puis saisissez le numéro de commande correspondant dans le champ de recherche. Une fois la recherche commencée, vous pouvez télécharger les documents trouvés.
5. EXPLICATION DES SYMBOLES
Dans le présent mode d’emploi, un point d’exclamation placé dans un triangle
signale les informations importantes à impérativement respecter.
Le symbole de l’éclair dans le triangle met en garde contre un danger d’électrocu-
tion ou une atteinte à la sécurité électrique de l’appareil.
Un éclair dans un carré permet de mesurer le courant sur un conducteur non isolé,
actif et dangereux et prévient des risques potentiels. Le port de l’équipement de protection individuelle est obligatoire.
Le symbole de la èche précède les conseils et indications spéciques à l’utilisation.
Cet appareil satisfait aux exigences CE et aux directives nationales et européennes
applicables.
71
Classe de protection 2 (double isolation ou isolation renforcée, isolation de protec-
tion)
CAT I Catégorie de mesure I pour les mesures sur les appareils électriques et électro-
niques qui ne sont pas directement alimentés par la tension du secteur (par ex.
appareils à fonctionnement sur pile, basse tension de protection, tensions des
signaux et tensions pilotes, etc.).
CAT II Catégorie de mesure II pour les mesures sur les appareils électriques et électro-
niques directement alimentés en tension du secteur par le biais d’une che de sec­teur. Cette catégorie comprend également toutes les catégories inférieures (telles que CAT I pour la mesure des tensions du signal et des tensions de commande).
CAT III Catégorie de mesure III pour les mesures réalisées lors des installations à l’inté-
rieur de bâtiments (par ex. prises de courant ou répartitions secondaires). Cette catégorie comprend également toutes les catégories inférieures (par ex. CAT II pour les mesures réalisées sur les appareils électriques). Le mode mesure dans la CAT III est autorisé exclusivement avec des pointes de mesures d’une longueur de contact maximale de 4 mm ou avec un couvercle sur les pointes de mesure.
CAT IV Catégorie de mesure IV pour les mesures réalisées à la source de l’installation
basse tension (par ex. distribution principale, points de jonction domestique des fournisseurs d’énergie, etc.) et en plein air (par ex. travaux sur les câbles souter­rains, lignes électriques aériennes, etc.). Cette catégorie comprend également toutes les catégories inférieures. Le mode mesure dans la CAT IV est autorisé exclusivement avec des pointes de mesures d’une longueur de contact maximale de 4 mm ou avec un couvercle sur les pointes de mesure.
Potentiel terrestre
72
6. CONSIGNES DE SÉCURITÉ
Avant la mise en service, veuillez lire l’intégralité du mode d’emploi ; il
contient des remarques importantes à propos du fonctionnement correct.
Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne
l’annulation de la garantie ou garantie légale ! Nous déclinons toute respon­sabilité pour les dommages consécutifs !
Nous déclinons toute responsabilité pour les dommages matériels ou corpo-
rels résultant d’une utilisation non conforme de l’appareil ou du non-respect des consignes de sécurité ! De tels cas entraînent l’annulation de la garantie ou garantie légale.
• Du point de vue de la sécurité technique, cet appareil a quitté l’usine dans un état
• Pour maintenir le produit dans cet état et pour assurer un fonctionnement sans
• Pour des raisons de sécurité et d’homologation (CE), il est strictement interdit de
• Consultez un spécialiste si vous avez des doutes quant à la manière dont
• Les instruments de mesure et leurs accessoires ne sont pas des jouets, ne pas
• Dans les installations industrielles, il convient d’observer les consignes de
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion,
• A
irréprochable.
risques, l’utilisateur est tenu d’observer les consignes de sécurité et les avertis-
sements gurant dans le présent mode d’emploi.
transformer et / ou de modier l’appareil de manière arbitraire.
fonctionne le produit ou si vous avez des questions ayant trait à la sécurité ou au
branchement.
les laisser à la portée des enfants !
prévention des accidents relatives aux installations et moyens d’exploitation électriques, édictées par les associations professionnelles.
la manipulation d’instruments de mesure doit être surveillée par un personnel
responsable, spécialement formé à cet effet.
vant chaque mesure, assurez-vous que l’instrument de mesure ne se trouve pas
dans une autre fonction de mesure. Veillez à ne pas appuyer sur la touche Hold au début de la mesure (afchage de l’indicateur touche Hold appuyée = « H »). Si
la fonction Hold est activée avant le début de la mesure, aucune valeur de mesure
n’est afchée !
73
• En cas d’utilisation de lignes de mesure sans capu chons, il est interdit de réaliser des mesures entre l’instrument de mesure et le potentiel terrestre
au-delà de la catégorie de mesure CAT II.
• Pour les mesures dans la catégorie de mesure
• Emboîtez les capuchons sur les pointes de mesure jusqu’à ce qu’ils s’en-
• Avant de changer de plage de mesure / fonction de mesure, éloignez les pointes
• Dans la catégorie CAT III, la tension électrique entre les points de raccordement
• Une prudence toute particulière s’impose lors de la manipulation des tensions
• An d’éviter une électrocution, veillez à ne pas toucher directement ou indirec-
• Avant chaque mesure, assurez-vous que votre instrument de mesure et les
• N’utilisez pas le multimètre peu avant, pendant ou peu après un orage
CAT III, les capuchons doivent être emboîtés sur les
pointes de mesure an d’éviter les courts-circuits
accidentels durant la mesure.
clenchent. Tirer vigoureusement pour retirer les capuchons des pointes.
de mesure de l’objet à mesurer.
de l’instrument de mesure et le potentiel terrestre ne doit pas être supérieure à
600 V.
alternatives supérieures à 33 V (CA) ou de tensions continues supérieures à 70 V (CC) ! Ces tensions sont déjà sufsantes pour provoquer un danger d’élec-
trocution mortelle en cas de contact avec les conducteurs électriques.
tement les raccords / points de mesure au cours de la mesure. Ne pas saisir les limitations tactiles de la zone de prise au niveau des pointes de mesure et de l’instrument de mesure pendant la mesure.
lignes de mesure ne sont pas endommagés. Ne réalisez jamais des mesures
lorsque l’isolation est endommagée (ssurée, déchirée, etc.). Les câbles de
mesure fournis sont munis d’un indicateur d’usure. En cas de détérioration, une deuxième couche isolante d’une autre couleur devient visible. Les accessoires de mesure ne doivent alors plus être employés et doivent être remplacés.
(foudre ! / surtensions à haute énergie !). Veillez impérativement à ce que vos
mains, vos chaussures, vos vêtements, le sol, les circuits et les éléments du circuit, etc. soient parfaitement secs.
74
• Évitez de faire fonctionner l’appareil à proximité immédiate de ce qui suit :
- champs électromagnétiques ou magnétiques intenses
- antennes émettrices ou de générateurs HF
• La valeur mesurée risquerait alors d’être faussée.
• Lorsqu’un fonctionnement sans danger de l’appareil n’est plus garanti, il convient
- l’appareil est visiblement endommagé,
- l’appareil ne fonctionne plus et
- après un stockage prolongé dans des conditions défavorables ou
- l’appareil a été fortement sollicité pendant le transport.
• N’allumez jamais l’instrument de mesure immédiatement après l’avoir transporté
• Ne laissez pas traîner le matériel d’emballage sans surveillance ; il pourrait
• Observez les consignes de sécurité données dans les différents chapitres.
de mettre celui-ci hors service et d’empêcher toute remise en marche acciden­telle. Une utilisation sans danger n’est plus garantie lorsque :
d’un local froid dans un local chaud. L’eau de condensation qui se forme alors risquerait de détruire l’appareil. Attendez que l’appareil ait atteint la température ambiante avant de le brancher.
constituer un jouet dangereux pour les enfants.
75
7. DESCRIPTION DU PRODUIT
Les valeurs de mesure s’afchent sur le multimètre (appelé DMM par la suite) sur un écran numérique éclairé. L’afchage des valeurs de mesure du DMM comprend 2000 counts (count = la plus petite valeur qui peut être afchée).
Un arrêt automatique éteint l’appareil après environ 15 minutes, s’il n’est pas utilisé. Cela permet d’économiser les piles et de prolonger l’autonomie de fonctionnement.
L’instrument de mesure a aussi bien été conçu pour un usage amateur que pour un usage
professionnel jusqu’à la CAT III.
Les couvercles de transport se trouvent dans les ches repliées des lignes de mesure four-
nies. Retirez-les avant d’insérer les connecteurs dans les prises de l’instrument de mesure.
Bouton rotatif (13)
Un bouton rotatif permet de sélectionner les différentes fonctions de mesure. La sélection automatique de la plage « AUTO » est activée pour plusieurs fonctions de mesure. L’appareil sélectionne alors la plage de mesure la mieux adaptée.
Lorsque l’interrupteur se trouve en position « OFF », le mul­timètre est éteint. Éteignez toujours l’instrument de mesure lorsque vous ne l’utilisez pas.
L’illustration montre la disposition des différentes fonctions de mesure.
76
8. INDICATIONS ET SYMBOLES SUR L’ÉCRAN
L’appareil ou l’indicateur contiennent les symboles et indications suivantes.
AUTO La sélection automatique de la plage de mesure est activée
OFF Position « Arrêt » de l’interrupteur
HOLD Appeler/Désactiver la fonction Data Hold ou la fonction est active
MODE Touche de commutation pour plusieurs fonctions de mesure couvertes
RANGE Touche pour sélection manuelle de plage de mesure et pour basculement en
OL Dépassement; la plage de mesure a été dépassée
V, mV Volt (unité de la tension électrique), millivolt (exp.-3)
A Ampère (unité de l’intensité électrique du courant)
°C, °F Degré Celsius/Degré Fahrenheit (unité de température)
Temp Fonction de mesure pour mesurer la température
Ω, kΩ, MΩ
COM Point de mesure de référence
Auto-Range
Indicateur de remplacement des piles; remplacer immédiatement les piles an
d´éviter toute erreur de mesure !
Symbole pour les données de la pile utilisée
Symbole pour le test des diodes
Symbole pour le contrôleur acoustique de continuité
AC (CA) Symbole pour le courant alternatif
DC (CC) Symbole pour le courant continu
Ohm (unité de la résistance électrique), Kilo-Ohm (exp.3), Méga-Ohm (exp.6)
Marquages au niveau de la pince ampèremétrique pour centrer le conducteur
Symbole pour l’éclairage de l’écran
Symbole pour l’éclairage des points de mesure
Lisez attentivement le mode d’emploi
77
9. MODE DE MESURE
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. En
présence de tensions supérieures à 33 V/CArms ou à 70 V/CC, ne touchez pas les circuits ni aucune partie des circuits ! Danger de mort !
Avant le début de la mesure, assurez-vous de l’absence de détériorations
commeparex.coupures,ssuresouécrasementsdeslignesdemesure
raccordées. Il est interdit d’employer des lignes de mesure défectueuses ! Danger de mort !
Ne pas saisir les marquages tactiles de la zone de préhension au niveau des
pointes de mesure et de l’instrument de mesure pendant la mesure.
Seules les deux lignes de mesure conçues pour le mode de mesure doivent
être raccordées à l’instrument de mesure. Pour des raisons de sécurité, éloignez de l’instrument de mesure toutes les lignes de mesure qui ne sont pas indispensables lorsque vous effectuez une mesure de courant.
Les mesures sur des circuits électriques >33 V/CA et >70 V/CC ne doivent
être effectuées que par des spécialistes et un personnel instruit familiarisés avec les instructions en vigueur et les dangers qui en résultent.
Dès que l’indication « OL » (pour Overload = dépassement) s’afche sur l’écran, vous
avez dépassé la plage de mesure.
a) Mise en marche du multimètre
Le multimètre se met en et hors service à l’aide du bouton rotatif. Tournez le bouton rotatif
(13) dans la position de la mesure correspondante. Pour l´éteindre, mettez le bouton rotatif en position « OFF ». Éteignez toujours l’instrument de mesure lorsque vous ne l’utilisez pas.
Avant de pouvoir travailler avec l’instrument de mesure, vous devez d’abord
insérer les piles fournies. L’insertion et le remplacement des piles est décrit dans le chapitre « Nettoyage et entretien ».
78
b) Mesure du courant CA « A »
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. En
présence de tensions supérieures à 33 V/CArms ou à 70 V/CC, ne touchez pas les circuits ni aucune partie des circuits ! Danger de mort !
La tension maximale admissible dans le circuit du courant contre le potentiel
terrestre ne doit pas dépasser 600 V en CAT III.
Respectez les consignes de sécurité, prescriptions et mesures de protection
nécessaire visant votre sécurité personnelle.
La mesure de courant s’effectue sans contact sur la pince ampèremétrique pliable (2). Les capteurs de la pince ampèremétrique détectent le champ magnétique qui est parcouru par les conducteurs dans lesquels circule un courant. Une mesure est possible aussi bien sur
des conducteurs et des rails électriques isolés que non isolés. Veillez à ce que le conducteur
passe toujours centré dans la pince ampèremétrique et que la pince est toujours fermée pendant la mesure.
Entourez toujours un seul conducteur avec la pince ampèremétrique. Si des con-
ducteurs aller et retour sont détectés (par ex. L et N ou Plus et Moins), Les courants s’annulent mutuellement et vous n’obtenez aucun résultat de mesure. Si plusieurs conducteurs externes sont détectés (par ex. L1 et L2), les courants s‘ajoutent.
Avec des courants très faibles, le conducteur peut
être entouré plusieurs fois autour d’une branche de la pince ampèremétrique pour augmenter le courant de mesure total. Partagez ensuite le courant mesuré entre le nombre de branches autour de la pince ampèremétrique. Vous obtenez ainsi la valeur de courant correcte.
79
Pour mesurer les courants alternatifs (A ), procédez comme suit :
- Allumez le DMM à l’aide du bouton rotatif (13) puis
sélectionnez la plage de mesure. Commencez toujours par la plage de mesure maximale.
- Pour des mesures de 0 A à 20 A sélectionnez la plage « 20 A », de 20 à 200 A la plage « 200 A » et jusqu’à 400 A sélectionnez la plage de mesure
« 400 A ». « A » et le symbole pour le courant
alternatif « AC » apparaissent à l’écran.
- L’afchage est positionné à zéro automatiquement
dans la plage de mesure du courant alternatif avec une
pince ampèremétrique fermée. Attendez jusqu’à ce que l’afchage soit à zéro avant de démarrer la mesure.
- Appuyez sur le levier d’ouverture de la pince ampèremé­trique (4) et ouvrez ainsi la pince ampèremétrique.
- Entourez le conducteur individuel qui doit être mesuré et refermez la pince ampèremétrique. Positionnez le conducteur au centre de l’ouverture de la pince.
- La valeur mesurée s’afche sur l’écran.
- La mesure effectuée, retirez la pince ampèremétrique de l´objet à mesurer et éteignez
l´appareil. Tournez le bouton rotatif en position « OFF ».
80
c) Mesure de la tension CA « V »
Pour mesurer les tensions alternatives « AC » (V ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction de mesure « V ». L’écran afche « AC ».
- Enchez la ligne de mesure rouge dans la douille de
mesure V (9) et la ligne noire dans la douille de mesure COM (8).
- Raccordez les deux pointes de mesure à l’objet à mesurer
(générateur, circuit, etc.).
- La valeur de mesure actuelle s’afche sur l’écran.
La plage de tension présente une résistance d’entrée
≥ 10 M Ohms.
- Après la mesure, retirez les lignes de mesure de l’objet à
mesurer puis éteignez le DMM.
81
d) Mesure de la tension CC « V »
Pour mesurer les tensions continues « DC » (V ), procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction de mesure « V ». L’écran afche « DC ».
- Enchez la ligne de mesure rouge dans la douille de
mesure V (9) et la ligne noire dans la douille de mesure COM (8).
- Raccordez les deux pointes de mesure à l’objet à mesurer
(batterie, circuit, etc.). La pointe de mesure rouge corres­pond au pôle plus et la pointe de mesure noire au pôle moins.
- La valeur de mesure actuelle est afchée à l’écran avec la
polarité respective.
Dès qu’un signe négatif « - » précède la valeur me-
surée de la tension continue, la tension mesurée est négative (ou les lignes de mesure ont été inversées).
La plage de tension présente une résistance d’entrée
≥ 10 M Ohms.
- Après la mesure, retirez les lignes de mesure de l’objet à mesurer puis éteignez le DMM.
82
e) Mesure de la température
Durant la mesure de la température, seule la sonde de température doit être
exposée à la température à mesurer. La température de service de la tempé­rature de service de l´instrument de mesure ne doit être ni dépassée ni non atteinte, sous risque d’avoir des erreurs de mesure.
La sonde de température à contact ne doit être utilisée que sur des surfaces
sans tension.
Un guide-l est inclus avec l’instrument de mesure qui peut mesurer jusqu’à une température de -20 °C à 230 °C. Pour pouvoir utiliser la plage de mesure complète (-20 °C à +760 °C)
du multimètre des thermocapteurs de type K optionnels sont disponibles. Pour le branche­ment de capteurs de type K avec des connecteurs miniature la prise adaptateur fournie est indispensable.
Toutes les sondes thermiques de type K peuvent être utilisées pour la mesure de la tempéra-
ture. Les températures peuvent être afchées en °C ou en °F.
Pour la mesure de la température, procédez de la manière suivante :
- Mettez le DMM sous tension puis sélectionnez la fonction de mesure « °C ». L’unité pour la mesure de la
température s’afche sur l’écran.
-
La touche « MODE » permet de commuter entre les unités (°C / °F). Chaque pression de touche change l’unité.
- Enfoncez la prise adaptateur fournie en respectant la polarité avec la prise rouge (pôle plus) dans la douille de mesure V (9) et avec la prise noire (pôle moins) dans la douille de mesure COM (8).
-
Enfoncez le connecteur miniature du capteur de tempé­rature également en respectant la polarité dans la prise adaptateur. La polarité est reconnue aussi bien dans l’adaptateur que dans le connecteur.
- À l‘écran apparaît la valeur de température avec l’unité.
- Lorsque « OL » apparaît à l’écran, la plage de mesure a
été dépassée ou le capteur interrompu.
- Après avoir mesure la mesure, retirez la sonde puis éteignez le DMM.
83
f) Mesure de la résistance
Assurez-vous que tous les éléments du circuit, circuits et composants à
mesurer ainsi que les autres objets à mesurer soient impérativement hors tension et déchargés.
Pour la mesure de la résistance, procédez comme suit :
- Mettez le DMM sous tension puis sélectionnez la fonction
de mesure « Ω ».
- Enchez la ligne de mesure rouge dans la douille de mesure Ω (9) et la ligne noire dans la douille de mesure
COM (8).
- Assurez-vous de la continuité des lignes de mesure en reliant les deux pointes de mesure. Une valeur de résis-
tance d’env. 0 à 1,5 ohm doit ensuite s’afcher (résistance
interne des lignes de mesure).
- Relier maintenant les deux pointes de mesure à l’objet à mesurer. La valeur mesurée s’afche sur l’écran à condi­tion que l’objet à mesurer n’ait pas une haute impédance ou ne soit pas interrompu. Attendez que la valeur afchée
se stabilise. Pour les résistances > 1 M Ohm, cela peut durer quelques minutes.
- L’indication « OL » (pour Overload = dépassement) sur l’écran indique que vous avez dépassé la plage de mesure ou que le circuit de mesure est interrompu.
- Après la mesure, retirez les lignes de mesure de l’objet à mesurer puis éteignez le DMM.
Lorsque vous effectuez une mesure de la résistance, veillez à ce que les points de
mesure que vous touchez avec les pointes de mesure soient exempts de saleté, de graisse, de vernis soudable et d’autres produits similaires. Ce genre de circonstances peut fausser le résultat de la mesure.
84
g) Contrôle de continuité
Assurez-vous que tous les éléments du circuit, circuits et composants à
mesurer ainsi que les autres objets à mesurer soient impérativement hors tension et déchargés.
- Mettez le DMM sous tension puis sélectionnez la fonction
de mesure . Pour commuter la fonction de mesure, appuyez 2 fois sur la touche « MODE ». Le symbole du
contrôle de continuité s’afche sur l’écran. Une nouvelle
pression sur la touche permet de sélectionner la fonction de mesure suivante, etc.
- Enchez la ligne de mesure rouge dans la douille de
mesure V (9) et la ligne noire dans la douille de mesure COM (8).
- Comme passage une valeur approximative <50 ohms est détectée et un bip retentit. La plage de mesure s’étend
jusqu’à 200 ohms max.
- L’indication « OL » (pour Overload = dépassement) sur l’écran indique que vous avez dépassé la plage de mesure ou que le circuit de mesure est interrompu.
- Après la mesure, retirez les lignes de mesure de l’objet à
mesurer puis éteignez le DMM.
85
h) Essai de diodes
Assurez-vous que tous les éléments du circuit, circuits et composants à
mesurer ainsi que les autres objets à mesurer soient impérativement hors tension et déchargés.
-
Mettez le DMM sous tension puis sélectionnez la fonction de mesure
. Pour commuter la fonction de mesure,
appuyez 1 fois sur la touche « MODE ». Le symbole du
test des diodes s’afche sur l’écran. Une nouvelle pression
sur la touche permet de sélectionner la fonction de mesure suivante, etc.
- Enchez la ligne de mesure rouge dans la douille de
mesure V (9) et la ligne noire dans la douille de mesure COM (8).
- Assurez-vous de la continuité des lignes de mesure en reliant les deux pointes de mesure. Une valeur d’env. 0,000
V doit ensuite s’afcher.
- Reliez les deux pointes de mesure à l’objet à mesurer
(diode).
- La tension à l’état passant « UF » s’afche en volts (V)
sur l’écran. Si « OL » est visible, la diode est soit mesurée en sens inverse (UR) soit défectueuse (interruption). Effectuez, en guise de contrôle, une mesure dans le sens contraire.
- Après la mesure, retirez les lignes de mesure de l’objet à mesurer puis éteignez le DMM.
86
i) Détection sans contact de la tension CA (NCV)
Cette fonction n’est pas autorisée pour déterminer l’absence de tension
dans les installations électriques. Pour ce faire, une mesure sur 2 pôles doit toujours être réalisée. La fonction NCV est uniquement activée lorsque l’instrument de mesure est allumé.
La fonction NCV (« non-contact-voltage detection ») permet de détecter sans contact la présence de tension sur les conducteurs électriques. Le capteur NCV (1) est installé sur le haut de l’instrument de mesure.
Une éventuelle tension alternative est signalisée de manière optique par un indicateur lumineux (3).
- Allumez le DMM. La fonction NCV (détection de tension à
distance) est active sur le commutateur rotatif indépendam­ment de la fonction de mesure réglée.
- Amenez la pince ampèremétrique côté face (1) sur une source de tension CA connue. Effectuez systématiquement
ce test pour éviter les détections erronées. L’afchage (3) commence à s’éclairer en présence de tension alternative.
- Effectuez la mesure sur la ligne prévue, etc.
- Une fois testée, retirez la pince ampèremétrique de l´objet
à mesurer et éteignez l´appareil.
L’identication de tension peut également survenir en
présence de recharges statiques étant donné que le capteur NCV est extrêmement sensible. C´est normal, l´appareil ne présente pas de dysfonctionnement.
La sensibilité est inuencée par de nombreux facteurs inconnus comme par ex. des
câbles installés en profondeur, isolations épaisses, etc. C’est la raison pour laquelle il
n’est pas possible de spécier une profondeur de détection prédénie.
87
10. FONCTIONS SUPPLÉMENTAIRES
Les paramètres des périphériques peuvent être effectués ou des fonctions particulières de mesure peuvent être utilisées avec les fonctions supplémentaires suivantes.
a) Fonction Hold
La fonction Hold ge la valeur mesurée représentée momentanément à l´écran an de pouvoir
relever et consigner celle-ci en toute tranquillité.
Lors du contrôle des conducteurs sous tension, assurez-vous que cette
fonction soit désactivée avant de débuter le test. Le résultat de la mesure risquerait sinon d’être faussé !
Pour activer la fonction Hold, appuyez sur la touche « HOLD » (5), une tonalité valide cette action et l’indication « » s’afche sur l’écran.
Pour désactiver la fonction Hold, appuyez à nouveau sur la touche « HOLD » ou changez la
fonction de mesure.
b) Sélection manuelle de la plage de mesure « RANGE »
La fonction « RANGE » permet le réglage manuel d’une plage de mesure déterminée. Dans des plages défavorables, il peut arriver que le réglage automatique de la plage de mesure
présente déjà la plage de mesure suivante la plus grande ou bascule entre deux plages. Pour
supprimer cela, la plage de mesure peut être réglée manuellement dans les deux fonctions de mesure de la tension et de la résistance. Le réglage manuel de la plage de mesure fonctionne seulement par V , V et Ω.
En appuyant sur la touche « RANGE » (10) le symbole « AUTO » s’allume à l’écran et on bascule dans le mode manuel. Chaque pression est conrmée par un signal sonore.
Chaque pression de la touche « RANGE » (10) active une autre plage de mesure et à la n recommence avec la plus petite plage de mesure. La plage de mesure respective est identiée à la place de la décimale.
Maintenez la touche « RANGE » enfoncée pendant env. 2 secondes pour désactiver cette
fonction. Le symbole « AUTO » apparaît et la sélection de plage de mesure est à nouveau
active. Un changement de la fonction de mesure désactive également cette fonction.
88
c) Éclairage de l’écran
En activant le DMM l’éclairage de l’écran peut être mis en marche ou arrêté sur la touche d’éclairage (11). Appuyez sur la touche d’éclairage (11) et maintenez-la enfoncée pendant
env. 2 secondes pour allumer et éteindre. L’actionnement de la touche est conrmé par un
signal sonore.
L’éclairage s’éteint automatiquement au bout d’env. 15 secondes. L’éclairage peut également être arrêté prématurément par la touche d’éclairage (11) ou en arrêtant l’instrument de mesure par le commutateur rotatif (position « OFF »).
d) Éclairage des points de mesure
Lorsque le DMM (multimètre numérique) est allumé, une pression sur la touche avec le symbole de lampe torche (14) permet d’allumer et d’éteindre l’éclairage des points de mesure (16). Chaque pression sur la touche allume ou éteint l’éclairage (16).
L’éclairage reste allumé jusqu’à ce que la touche (14) soit à nouveau enfoncée ou que le DMM
soit éteint par le commutateur rotatif (position « OFF »).
L’éclairage reste également allumé après la désactivation automatique de l’instru-
ment de mesure. Respectez ceci pour ne pas décharger inutilement les piles.
e) Coupure automatique
Une fonction d’arrêt automatique éteint le multimètre lorsqu’il n’est pas utilisé pendant long­temps. Cela économise les piles et prolonge la durée de vie.
Désactive automatiquement l´instrument de mesure en cas de non-utilisation de celui-ci pendant environ 15 minutes. Environ 1 minute avant la désactivation un signal sonore est émis 5 fois pour signaler la prochaine désactivation.
La désactivation peut être retardée de 15 minutes en appuyant sur une touche quelconque (à
l’exception de la touche pour l’éclairage du point de mesure (14) et de la touche « MODE »).
L’appareil arrêté automatiquement peut être réactivé par les touches « HOLD », « RANGE » et l’éclairage de l’écran ou en touchant le commutateur rotatif.
89
11. NETTOYAGE ET ENTRETIEN
a) Généralités
An de garantir la précision du multimètre pendant une période prolongée, il doit être calibré
une fois par an.
Hormis un nettoyage occasionnel et un remplacement des piles, l’instrument de mesure ne nécessite absolument aucun entretien.
Vous trouverez, ci-après, le chapitre concernant le remplacement de la pile.
Contrôlez régulièrement la sécurité technique de l’appareil et des lignes de
mesure en vous assurant de l’absence de détériorations au niveau du boîtier ou d’écrasement, etc.
b) Nettoyage
Avant de procéder au nettoyage de l’appareil, il est impératif de respecter les consignes de sécurité suivantes :
À moins que ces procédures ne puissent être effectuées à la main, l’ou-
verture des couvercles et le démontage de pièces peuvent mettre à nu des pièces sous tension.
Avant tout entretien ou réparation, il convient de débrancher les câbles
raccordés et l’instrument de mesure de tous les composants à mesurer. Éteignez le DMM.
Pour le nettoyage, n’employez de détergents abrasifs, de l’essence, des alcools ou des pro­duits similaires. Ces produits attaquent la surface de l’instrument de mesure. De plus, les va­peurs de ces produits sont explosives et nocives pour la santé. Pour le nettoyage, n’employez
pas non plus d’outils à arêtes tranchantes, de tournevis ou de brosses métalliques, etc.
Utilisez un chiffon propre, non pelucheux, antistatique et légèrement humide pour nettoyer l’appareil, l’écran et les lignes de mesure. Laissez l’appareil sécher entièrement avant de le réutiliser pour la prochaine mesure.
90
c) Mise en place et remplacement des piles
Deux piles Micro 1,5 V (par ex. AAA, LR3 ou similaire) sont requises en vue du fonctionnement de l’instrument de mesure. Lors de la première mise en service ou lorsque le symbole de remplacement des piles s’afche sur l’écran, deux piles neuves pleines doivent être insérées.
Pour insérer ou remplacer la pile, procédez de la manière suivante :
- Séparez l’instrument de mesure et les lignes de mesure connectées de tous les circuits de mesure. Éloignez tous les lignes de mesure de votre instrument de mesure. Éteignez le DMM.
- Desserrez la vis latérale arrière du couvercle de logement des piles (12) avec un tournevis adapté. Retirez le cou­vercle du logement des piles de l’appareil.
- Remplacez les piles vides par des piles neuves du même type. Respectez la polarité indiquée dans le logement de la pile.
- Refermer le boîtier avec précaution.
91
N’utilisez jamais l’instrument de mesure lorsque son boîtier est ouvert.
! DANGER DE MORT !
Ne laissez pas les piles usagées dans l’instrument de mesure, car même si
elles sont conçues pour ne pas fuir, elles peuvent corroder, libérant ainsi des substances chimiques nuisibles pour la santé et détériorant l’appareil.
Ne laissez pas traîner les piles sans surveillance. Les enfants ou les animaux
risqueraient de les avaler. En cas d’ingestion, consultez immédiatement un médecin.
Lorsque vous n’utilisez pas l’appareil pendant une période prolongée, retirez
lespilesand’évitertoutefuite.
En cas de contact avec la peau, les piles qui fuient ou sont endommagées
peuvent causer des brûlures à l’acide. En tel cas, employez donc des gants de protection appropriés.
Veillez à ne pas court-circuiter les piles. Ne jetez pas les piles dans le feu.
Il est interdit de recharger ou d’ouvrir les piles. Il y a danger d’incendie et
d’explosion.
Vous pouvez commander des piles alcalines correspondantes sous le numéro de
commande suivant : n° de référence 652303 (prière d´en commander 1x un kit de 2). Employez uniquement des piles alcalines car elles sont puissantes et durent plus
longtemps.
92
12. ÉLIMINATION
Les appareils électroniques usagés sont des matières recyclables et ne doivent pas
être mis au rebut avec les ordures ménagères. À la n de sa durée de vie, éliminez
le produit conformément aux dispositions légales en vigueur.
Retirez les piles insérées et éliminez-les séparément du produit.
Élimination des batteries usagées !
Le consommateur nal est légalement tenu (ordonnance relative à l’élimination des piles
usagées) de rapporter toutes les piles et batteries usagées ; il est interdit de les jeter avec les ordures ménagères !
Les piles et batteries qui contiennent des substances toxiques comportent les
symboles ci-contre qui signalent l’interdiction de les mettre au rebut avec les
ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd =
cadmium,
Hg = mercure, Pb = plomb (vous trouverez la désignation sur la pile, par ex.
au-dessous des symboles de poubelles gurant à gauche). Vous pouvez rapporter
gratuitement vos piles et batteries usagées dans les centres de récupération de
votre commune, dans nos succursales et dans tous les points de vente de piles et
de batteries !
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environne­ment !
93
13. DÉPANNAGE
Avec le DMM, vous avez acquis un produit à la pointe du développement technique et
bénéciantd’unegrandesécuritédefonctionnement.
Il est toutefois possible que des problèmes ou des pannes surviennent.
C’est la raison pour laquelle vous trouverez ci-dessous plusieurs descriptions en vue du dépannage facile d’éventuelles pannes :
Respectez impérativement les consignes de sécurité !
Erreur Cause possible Solution possible
Le multimètre ne fonctionne pas
Pas de
modication de la
valeur
Toutes les réparations autres que celles susmentionnées doivent impérati-
vementêtreconéesàuntechnicienspécialiséautorisé.Sivousavezdes
questions à propos de la manipulation de l’instrument de mesure, notre assistance technique se tient à votre disposition.
Les piles sont vides. Contrôlez l'état. Remplacement
Une fonction erronée de mesure est active (CA/CC).
Les lignes de mesure sont-elles correctement insérées dans les douilles de mesure ?
La fonction Hold est-elle
activée (afchage « H ») ?
des piles.
Contrôlez l’afchage (CA/CC) et
sélectionnez une autre fonction le cas échéant.
Contrôlez la xation des lignes
de mesure.
Appuyez sur la touche « HOLD » pour désactiver cette fonction.
94
14. CARACTÉRISTIQUES TECHNIQUES
Afchage ........................................... 2000 counts (caractères)
Taux de mesure ................................env. 2 mesures/seconde
Méthode de mesure V/CA, A/CA ......moyenne arithmétique
Longueur des lignes de mesure ....... env. 80 cm chacune
Impédance de mesure ...................... ≥10 MΩ (plage V)
Ouverture pince ampèremétrique ..... max. 30 mm
Distance douilles de mesure ............ 19 mm
Désactivation automatique ............... environ 15 minutes, ne peut pas être désactivée
Tension d’alimentation ......................2 piles Micro 1,5 V (AAA, LR3 ou similaire)
Conditions de service ....................... +5 °C à +31 °C (hum. rel. <80 %)
.......................................................... +31 °C à +40 °C (hum. rel. <50 %)
Hauteur de travail ............................. max. 2000 m
Température de stockage .................-20 °C à +60 °C (hum. rel. < 80 %)
Poids ................................................. env. 230 g
Dimensions (L x P x H) ..................... 200 x 70 x 38 (mm)
Catégorie de mesure ........................ CAT III 600 V
Degré d’encrassement ..................... 2
TOLÉRANCES DE MESURE
Indication de la précision en ± (% de lecture + erreur d’afchage en counts (= nombre des plus petits chiffres)). La précision est valable pendant 1 an à une température de +23 °C (±5 °C), pour une humidité rel. de l’air inférieure à 80%, sans condensation.
95
Courant alternatif A/CA
Plage Résolution Précision
20 A 0,01 A
200 A 0,1 A
400 A 1 A ±(3% + 5)
Gamme de fréquence 50 - 60 Hz , protection contre la surcharge 600 V
Tension alternative V/CA
Plage Résolution Précision
200,0 mV* 0,1 mV ±(1,5% + 10)
2,000 V 0,001 V
200,0 V 0,1 V
600 V 1 V ±(2,5% + 8)
Gamme de fréquences 50 à 60 Hz ; protection contre la surcharge 600 V ; impédance : 10 MΩ
*disponible uniquement sur le réglage manuel de la plage de mesure
Tension continue V/CC
Plage Résolution Précision
200,0 mV 0,1 mV
2,000 V 0,001 V
20,00 V 0,01 V
200,0 V 0,1 V
600 V 1 V ±(2% + 2)
Protection contre la surcharge 600 V ; impédance : 10 MΩ
±(2,5% + 5)
±(1,5% + 8)20,00 V 0,01 V
±(1,5% + 2)
96
Résistance
Plage Résolution Précision
200,0 Ω 0,1 Ω ±(1% + 4)
2,000 kΩ 0,001 kΩ
±(1,5% + 4)20,00 kΩ 0,01 kΩ
200,0 kΩ 0,1 kΩ
2,000 MΩ 0,001 MΩ ±(2,5% + 4)
20,00 MΩ 0,01 MΩ ±(3,5% + 4)
Protection contre la surcharge 250 V
Température
Plage Résolution Précision**
-20 °C à +760 °C 1 °C ±(3% + 5 °C)
-4 °F à +1400 °F 1 °F ±(3% + 8 °F)
** sans la tolérance du capteur Type de capteur: Thermocouple du type K
Test des diodes
Tension d’essai Résolution
env. 1,5 V/CC 0,001 V
Protection contre la surcharge : 250 V; courant de contrôle: 0,3 mA typ.
97
Contrôle de continuité acoustique
Tension d’essai Résolution
env. 0,5 V 0,1 Ω
Protection contre la surcharge : 250 V, plage de mesure max. 200 Ω; <50 Ω son continu;
courant d‘essai <0,5 mA
Détection sans contact de la tension CA « NCV »
Plage Gamme de fréquences Afchage
230 V 50 - 60 Hz Indicateur lumineux rouge
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. En
présence de tensions supérieures à 33 V/CArms ou à 70 V/CC, ne touchez pas les circuits ni aucune partie des circuits ! Danger de mort !
Afchage de la puissance du signal non spéciée
98
INHOUDSOPGAVE O
...........................................................................................................................................Pagina
1. Inleiding ...........................................................................................................................100
2. Voorgeschreven gebruik ..................................................................................................101
3. Bedieningselementen ......................................................................................................102
4. Leveringsomvang ............................................................................................................103
5. Verklaring van symbolen .................................................................................................104
6. Veiligheidsvoorschriften ...................................................................................................105
7. Productomschrijving ........................................................................................................108
8. Schermgegevens en symbolen ......................................................................................109
9. Meetbedrijf ....................................................................................................................... 110
a) Multimeter inschakelen .............................................................................................. 110
b) AC-stroommeting “A ” ........................................................................................ 111
c) AC-spanningsmeting “V ” .....................................................................................113
d) DC-spanningsmeting “V ” .................................................................................. 114
e) Temperatuurmeting ....................................................................................................115
f) Weerstandsmeting .................................................................................................... 116
g) Continuïteitstest ........................................................................................................ 117
h) Diodetest .................................................................................................................... 118
i) Contactloze AC-spanningsherkenning (NCV) ............................................................ 119
10. Bijkomende functies ........................................................................................................ 120
a) Hold-functie ................................................................................................................120
b) Manuele meetbereikselectie “RANGE” ...................................................................... 120
c) Schermverlichting ......................................................................................................121
d) Meetpuntverlichting ....................................................................................................121
e) Automatische uitschakeling .......................................................................................121
11. Reiniging en onderhoud .................................................................................................. 122
a) Algemeen ...................................................................................................................122
b) Reiniging ....................................................................................................................122
c) Plaatsen en vervangen van de batterijen ................................................................... 123
12. Afvoer ..............................................................................................................................124
13. Verhelpen van storingen ..................................................................................................125
14. Technische gegevens ......................................................................................................126
99
1. INLEIDING
Geachte klant,
Wij danken u hartelijk voor het aanschaffen van dit Voltcraft®-product. Hiermee heeft u een uitstekend toestel in huis gehaald.
U hebt een kwaliteitsproduct aangeschaft dat ver boven het gemiddelde uitsteekt. Een product uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek met name
onderscheidt door specieke vakkundigheid en permanente innovatie.
Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professionele gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie met een buitengewoon gunstige verhouding van prijs en prestaties.
Wij zijn ervan overtuigd: Uw keuze voor Voltcraft® is tegelijkertijd het begin van een langdurige en prettige samenwerking.
Veel plezier met uw nieuwe Voltcraft®-product!
Bij technische vragen kunt u zich wenden tot onze helpdesk.
Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be
100
Loading...
