VOLTCRAFT VC-5081 User guide [ml]

Bedienungsanleitung

Analog-Multimeter VC-5081

Best.-Nr. Seite 2 - 24

Operating Instructions

1544030

Analog-Multimeter VC-5081

Item No. Page 25 - 44

Mode d’emploi

1544030

Multimètre Analogique VC-5081

N° de commande Page 45 - 64

Gebruiksaanwijzing

1544030

Analoge Multimeter VC-5081

Bestelnr. Pagina 65 - 85

1544030

Inhaltsverzeichnis

Seite

1. Einführung ...........................................................................................................................................................3

2. Bestimmungsgemässe Verwendung ...................................................................................................................4

3. Einzelteilbezeichnung .......................................................................................................................................... 5

4. Lieferumfang ........................................................................................................................................................ 5

5. Sicherheitshinweise ............................................................................................................................................. 6

6. Produktbeschreibung ........................................................................................................................................... 8

7. Symbol- und Zeichenerklärung ............................................................................................................................ 9

8. Inbetriebnahme .................................................................................................................................................. 10

9. Messbetrieb ....................................................................................................................................................... 10

a) Nullabgleich ................................................................................................................................................. 11

b) Gleich- und Wechselspannungsmessung ................................................................................................... 11

c) Widerstandsmessung ................................................................................................................................. 12

d) Gleichstrommessung ................................................................................................................................... 13

e) Akustische Durchgangsprüfung ................................................................................................................... 14

f) Diodentest ...................................................................................................................................................15

g) Transistortest ...............................................................................................................................................16

h) Frequenzmessung ....................................................................................................................................... 17

10. Reinigung und Wartung ..................................................................................................................................... 18

a) Allgemein ..................................................................................................................................................... 18

b) Reinigung ....................................................................................................................................................18

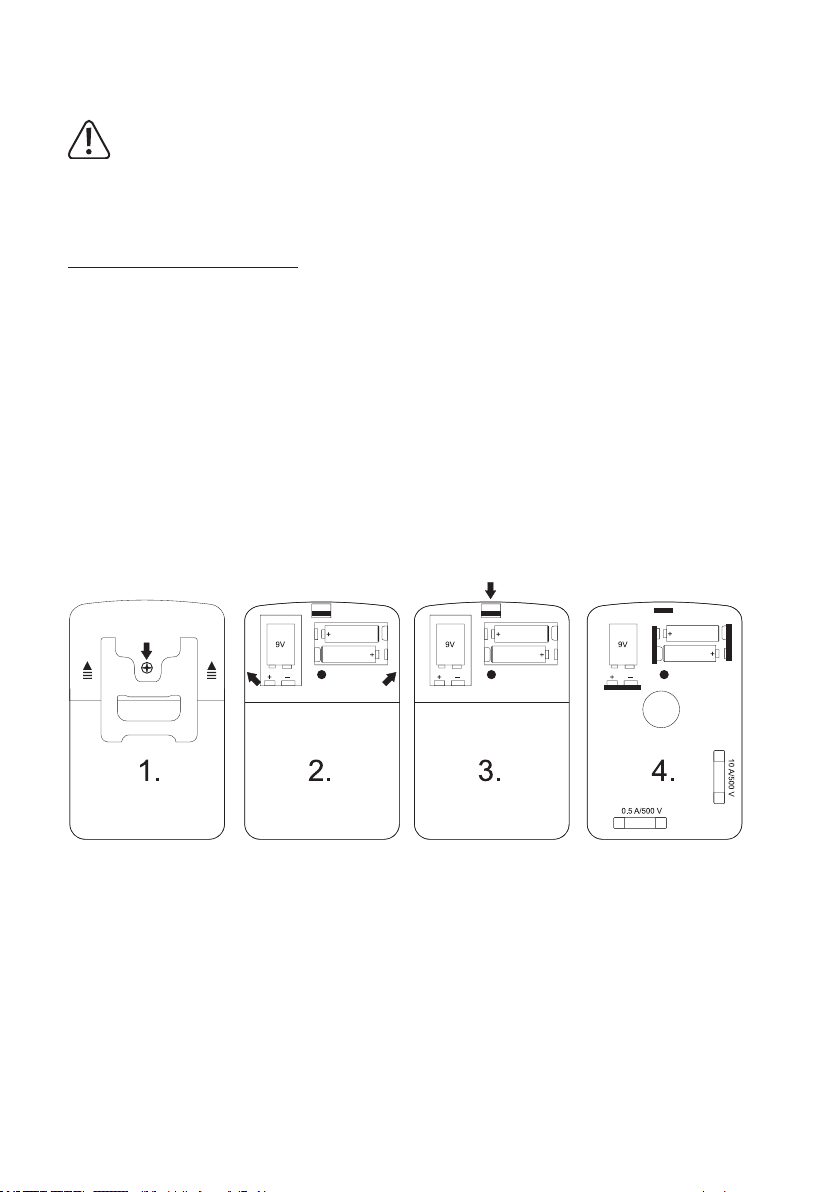

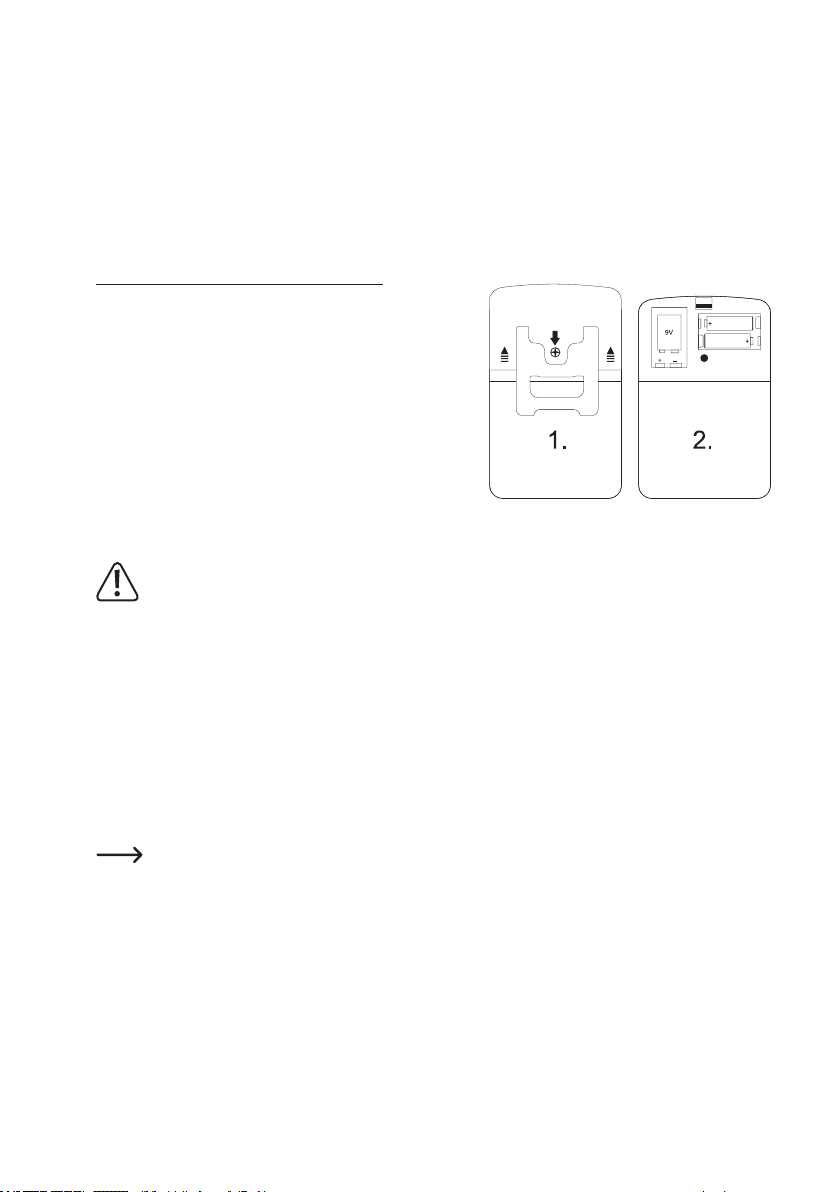

c) Einsetzen und wechseln der Batterien ........................................................................................................ 19

d) Sicherungswechsel ...................................................................................................................................... 20

11. Entsorgung ........................................................................................................................................................21

12. Behebung von Störungen ..................................................................................................................................21

13. Technische Daten ..............................................................................................................................................22

2

1. Einführung

Sehr geehrter Kunde,
mit diesem Voltcraft

möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet
der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft
Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leis­tungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at

Schweiz: www.conrad.ch

®

-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken

®

werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen

www.business.conrad.at

www.biz-conrad.ch

3

2. Bestimmungsgemässe Verwendung

• Messen und anzeigen von elektrischen Größen im Bereich der Messkategorie CAT III bis max. 500 V gegen Erdpo-

tential, gemäß EN 61010-1 sowie alle niedrigeren Messkategorien. Das Messgerät darf nicht in der Messkategorie
CAT IV eingesetzt werden.

• Messen von Gleich- und Wechselspannung bis max. 500 V

• Messen von Gleichstrom bis 10 A

• Messen von Frequenzen bis 25 kHz

• Messen von Widerständen bis 200 MOhm

• Akustische Durchgangsprüfung

• Diodentest

• Transistortest

Betrieben wird das Multimeter mit handelsüblichen Batterien (2x 1,5 V Micro-Batterien (AAA, LR03), 1x 9 V Block
(6F22, 4922, NEDA1604 oder baugleich)). Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus
mit einer Zellenspannung von 1,2 V dürfen nicht verwendet werden. Eine automatische Abschaltung verhindert die
vorzeitige Entladung der Batterien.

Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht
betrieben werden.

Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedin­gungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und
brennbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische
Felder usw.

Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezikationen des Multimeters

abgestimmt sind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforderlichen Vorschriften für die Messung

und den möglichen Gefahren vertraut ist.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit

Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert
bzw. umgebaut werden!

Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.

Die Sicherheitshinweise sind unbedingt zu beachten!

4

3. Einzelteilbezeichnung

4. Lieferumfang

• Analog-Multimeter

• Sicherheitsmessleitungen rot und schwarz (CAT III)

• 1x 9 V-Blockbatterie

• 2x Micro (AAA) Batterien

• Bedienungsanleitung

1 Analoge Anzeige mit Spiegelskala
2 Skalenzeiger
3 Justierknopf für Skalenzeiger
4 10 A-Strommessbuchse
5 Drehschalter für die Einstellung der Messfunktionen
6 COM-Buchse (Bezugs-Messpunkt)

7 V/Ω/mA/Hz-Buchse

8 0-Ohm Abgleichregler für Widerstandsmessung
9 Vrms/Vp-p-Umschaltung für Spannungsmessung
10 Seitlicher Gummischutz, rückseitiger Aufstellbügel und

integriertes Batteriefach

11 Betriebsanzeige

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5

5. Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise

zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die

Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der

Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheits-

hinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Folgende Symbole gilt es zu beachten:

Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanlei-

tung hin, die unbedingt zu beachten sind.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen

Sicherheit des Geräts.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden

sollen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert).

CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netz-

CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzste-

CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen).

CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B. Hauptverteilung,

spannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuer­spannungen etc.)

cker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien
(z.B. CAT I zur Messung von Signal- und Steuerspannungen).

Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der
Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit
Abdeckkappen über den Messspitzen zulässig.

Haus-Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung
etc.). Diese Kategorie umfasst auch alle kleineren Kategorien. Der Messbetrieb in CAT IV ist nur mit Mess­spitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen
zulässig.

Erdpotential

6

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Ge-

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den

• Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Mess-

• Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht in einem anderen Mess-

• Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.

• Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential darf 500 VDC/AC in

• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel- (AC) bzw. >70 V Gleich-

• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en).

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/

• Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! /

• Arbeiten Sie mit dem Messgerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb

rätes nicht gestattet.

Anschluss des Gerätes haben.

Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

geräten durch geschultes Personal verantwortlich zu überwachen.

bereich bendet.

CAT III nicht überschreiten.

spannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen
lebensgefährlichen elektrischen Schlag erhalten.

Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen,
abgerissen usw.) ist. Die beiliegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädi­gung wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf nicht mehr verwendet
werden und muss ausgetauscht werden.

Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichs­markierungen an den Messspitzen darf während des Messens nicht gegriffen werden.

energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden,
das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.

Feldern bzw. Sendeantennen oder HF-Generatoren. Dadurch kann der Messwert verfälscht werden.

zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser
Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

7

• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen

• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören.
Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

Spielzeug werden.

6. Produktbeschreibung

Das Analog-Multimeter (im folgendem Multimeter genannt) besitzt ein stoßgedämpftes Zeigerinstrument. Die Skala ist
mit einem Spiegel ausgestattet, welche immer eine exakte Ablesung ermöglicht.

Das Multimeter kann in jeder Betriebslage verwendet werden. Ein rückseitiger Aufstellbügel ermöglicht eine leicht
schräge Lage, welche das Ablesen der Anzeige im Messbetrieb erleichtert. Der seitlich integrierte und abnehmbare
Gummischutz (Gummiholster) schützt das Messgerät vor Stößen.

Die Strommessbereiche sind mit keramischen Hochleistungs-Sicherung gegen Überlast geschützt.
Die einzelnen Messfunktionen und Messbereiche werden über einen Drehschalter angewählt. Das Multimeter ist in

der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Das Multimeter ist sowohl im Hobby- als auch im professionellen Bereich einsetzbar.
Zur Spannungsversorgung werden folgende Batterien verwendet:
1 x 9 V-Block + 2 x Micro (AAA).

In den abgewinkelten Steckern der beiliegenden Messleitungen benden sich Transportschutzkappen. Entfernen Sie

diese, bevor Sie die Stecker in die Messgeräte-Buchsen stecken.
Nach Gebrauch können diese als Transportschutz wieder aufgesteckt werden.
Der Skalenzeiger kann über die Justierschraube abgeglichen werden. Führen Sie dies vor jeder Messung durch, um

Fehlmessungen zu vermeiden.

8

7. Symbol- und Zeichenerklärung

Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden.

Überlauf; der Messbereich wurde überschritten

Symbol für den akustischen Durchgangsprüfer
OFF Schalterstellung AUS
COM/- Bezugspotential, - bei DC
+ Messpotential, + bei DC

Wechselgröße für Spannung

AC
DC

Gleichgröße für Spannung und Strom
Vrms Effektivwert bei AC-Messung
Vp-p Spitze-Spitze-Wert bei AC-Messung
mV Milli-Volt (exp.–3)
V Volt (Einheit der elektrischen Spannung)
A Ampere (Einheit der elektrischen Stromstärke)
mA Milli-Ampere (exp.–3)
µA Mikro-Ampere (exp.–6)
kHz Kilohertz (Einheit der elektrischen Frequenz, exp.3)

Ω Ohm (Einheit des elektrischen Widerstandes)
kΩ Kilo-Ohm (exp.3)
MΩ Mega-Ohm (exp.6)

LI Betriebsstrom von Dioden
LV Durchlassspannung von Dioden
hFE Verstärkungsfaktor bei Transistoren
Iceo Kollektor-Emitter-Leckstrom von Transistoren
IC Kollektorstrom
IB Basisstrom
Power ON Light Betriebsanzeige

9

8. Inbetriebnahme

Bevor Sie mit dem Messgerät arbeiten können, müssen erst die beiliegenden Batterien eingesetzt werden. Setzen Sie
die Batterien wie im Kapitel „Reinigung und Wartung“ beschrieben ein.

Drehschalter (5)

Die einzelnen Messfunktionen können über den Drehschalter eingestellt werden. Das Messgerät ist in Position „OFF“
ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

Auto-Power-Off-Fuktion

Das eingeschaltete Multimeter schaltet nach ca. 15 - 20 Minuten automatisch ab, wenn der Drehschalter nicht betätigt
wurde. Dies schützt die Batterien vor frühzeitiger Entladung.

Im Betrieb leuchtet die Anzeige (11). Erlischt diese Anzeige, ohne dass der Drehschalter in Position „OFF“ steht, so
ist die Auto-Power-Off-Funktion aktiv. Zum Wiedereinschalten drehen Sie den Drehschalter (5) in Position „OFF“ und
dann in die gewünschte Messfunktion. Die Anzeige (11) leuchtet und das Messgerät ist wieder messbereit.

9. Messbetrieb

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schal-

tungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC anlie­gen können! Lebensgefahr!

Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie

z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden!
Lebensgefahr!

Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens

nicht gegriffen werden.

Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche zum Mess-

betrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle nicht benötigten Messleitun­gen vom Messgerät.

Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von Fachkräften und eingewiese-

nen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resul­tierenden Gefahren vertraut sind.

Beginnen Sie jede Messung immer mit dem größten Messbereich. Wechseln Sie dann nach und nach in

einen kleineren, um ein genaues Messergebnis zu erhalten. Die beste Genauigkeit erfolgt im mittleren
Skalenbereich (Skalenbereich ca. 70 – 110°).

Die Messbereiche am Drehschalter entsprechen dem Skalenendwert. Zur Ablesung wählen Sie bitte immer den
entsprechenden Wert (z.B. Skala 50 für die Messbereiche 50 und 500).

Achten Sie darauf, dass die Drucktaste „Vrms“ (9) bei jeder Messung (außer V/AC) in Position „Vrms“ steht, da es
sonst zu Fehlmessungen kommen kann.

10

a) Nullabgleich

Führen Sie vor jeder Messung über die Justierschraube (3) einen Nullabgleich durch. Der Zeiger muss exakt über
dem Skalenwert 0 V stehen. An den Messleitungen darf kein Messsignal anliegen.

b) Gleich- und Wechselspannungsmessung

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen, auch nicht bei der Messung

von überlagerten Gleichspannungen (z.B. Brummspannungen).

Zur Messung von Gleichspannungen (DC) gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich V .

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der VΩ-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspotential

(-)) und verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie,
Schaltung usw.).

- Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode

sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.

- Lesen Sie den Messwert an der Skala „V“ ab. Im 500 V-Messbereich verwenden Sie die Skala 50 V und multipli-

zieren den Messwert x10.

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Zur Messung von Wechselspannungen (AC) gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich V

-

Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote Messleitung mit der VΩ-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).

- Lesen Sie den Messwert an der Skala „V“ ab. Im 500 V-Messbereich verwenden Sie die Skala 50 V und multipli-

zieren den Messwert x10.

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Im Wechselspannungs-Messbereich kann über die Drucktaste „Vrms/Vp-p“ (9) die Anzeige von Effektiv-

wert (Vrms) auf Spitzenwert (Vp-p) umgeschaltet werden. Im gedrückten Zustand ist die Spitzenwertfunk­tion (Vp-p) aktiv. Diese Messfunktion ist nur für symmetrische Wechselspannungen vorgesehen.

.

11

c) Widerstandsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente

sowie andere Messobjekte unbedingt spannungslos und entladen sind.

Zur Widerstandsmessung gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich Ω. Die kleinen Stromwerte unter

den Messbereichen zeigen den Messstrom an.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der VΩ-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8)
auf 0 Ohm. Kontrollieren Sie dies immer, wenn Sie den Messbereich ändern. Kann
dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der beiden Micro-Batterien (AAA) erforderlich.

- Verbinden Sie die beiden Messspitzen mit dem Messobjekt.

- Lesen Sie den Messwert an der Skala „Ω“ ab. Multiplizieren Sie den angezeigten Wert mit dem Messbereich, um
den Messwert zu erhalten (z.B. 100Ω (Anzeige) x10kΩ (Messbereich) = 100 x 10 000 = 1MΩ (Messwert).

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

12

d) Gleichstrommessung

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen in den jeweiligen Messbe-

reichen.

Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf 500 V in CAT III nicht

überschreiten.

Schalten Sie im Strommessbereich den Stromkreis immer vor dem an- und abklemmen der Mess-

leitungen stromlos. Stromschlaggefahr!

Zur Messung von Gleichströmen bis 10 A/DC gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich 10A .

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der 10A-Buchse (4).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspoten­tial (-)) und verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.).

- Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode
sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.

- Lesen Sie den Messwert an der Skala „A“ ab.

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Zur Messung von Gleichströmen bis 250 mA/DC gehen Sie wie folgt vor:

- Für die Messung im mA/µA-Bereich wählen Sie den entsprechenden Messbereich.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der mA-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspoten­tial (-)) und verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.).

- Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode
sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.

- Lesen Sie den Messwert an der Skala „A“ ab.

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

13

e) Akustische Durchgangsprüfung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente

sowie andere Messobjekte unbedingt spannungslos und entladen sind.

Die akustische Durchgangsprüfung ermöglicht die schnelle Überprüfung z.B. einer Leitung. Liegt der Durchgangswi­derstand <200 Ohm, so ertönt ein Piepton. Ein Messwert wird nicht angezeigt

Zur Durchgangsprüfung gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter die Messfunktion .

-

Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der V/Ω-Buchse (7).

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Die Skalenanzeige hat bei der akustischen Durchgangsprüfung keine Funktion.

- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Bauteil, Schaltung
usw.).

- Bei einem Widerstandswert <200 Ohm ertönt ein Piepton.

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter
auszuschalten.

14

f) Diodentest

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente

sowie andere Messobjekte unbedingt spannungslos und entladen sind.

In dieser Messfunktion entspricht die schwarze Messspitze bauartbedingt der Anode!

Beim Diodentest wird die Durchlassspannung „U“ (UF = Flussrichtung, UR = Sperrrichtung) und der Betriebsstrom „I“
(IF = Flussrichtung, IR = Sperrrichtung) einer Diode ermittelt.

Zu dieser Messung gehen sie wie folgt vor:

- Wählen Sie am Drehschalter die Messfunktion „Ω“ und den Messbereich, der für

Ihre Diode passt. Beginnen Sie mit dem kleinsten Bereich. „x100k/1,5 µA“. und
schalten dann entsprechend höher (bis max. x1/150 mA).

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der V/Ω-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8)
auf 0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der
beiden Micro-Batterien (AAA) erforderlich.

- Um in Durchlassrichtung zu messen, verbinden Sie die schwarze Messspitze mit
der Anode und die rote Messspitze mit der Kathode. Führen Sie auch immer eine
gegenpolige Messung durch.

- Lesen Sie den Messwert für die Spannung (UF/UR) an der Skala „LV“ in der
Einheit Volt (V) ab.

- Der Betriebsstrom (IF/IR) wird auf der Skala „LI“ angezeigt. Die Einheit entspricht dem gewählten Messbereich
(µA/mA).

Der Betriebsstrom kann von 1,5 µA bis 150 mA gewählt werden. Achtung! Bei einem zu hohen Strom kann

das Bauteil beschädigt werden.

- Erfolgt keine Anzeige, so wird die Diode in Sperrrichtung gemessen oder die Diode ist defekt (Unterbrechung).

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

15

g) Transistortest

Beim Transistortest wird der Verstärkungsfaktor von Transistoren gemessen werden. Der Verstärkungsfaktor ist das
Verhältnis aus Kollektorstrom (IC) und Basisstrom (IB). Für diese Messung ist eine Hilfsschaltung mit einem 24 Kilo­Ohm-Widerstand notwendig (nicht im Lieferumfang enthalten). Kontaktieren Sie diesen Widerstand zwischen Basis
und Kollektor-Anschluss des Transistors.

Zur Messung des Verstärkungsfaktors gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter die Messfunktion Ω und den Messbereich

„x10/15mA“.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der V/Ω-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichen den Zeiger mittels 0-Ohm-Abgleichregler (9) auf
0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der
beiden Micro-Batterien (AAA) erforderlich.

- Verbinden Sie nun je nach Transistortyp die beiden Messspitzen mit dem Messob­jekt (Transistor).

NPN: Schwarze Messleitung an Kollektor (C), rote Messleitung an Emitter (E)
PNP: Rote Messleitung an Kollektor (C), schwarze Messleitung an Emitter (E)

- Lesen Sie den Messwert für den Verstärkungsfaktor an der Skala „hFE“ ab.

- Erfolgt keine Anzeige, so wird der Transistor in Sperrrichtung gemessen oder der
Transistor ist defekt (Unterbrechung).

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Bleibt der Basis-Anschluss des Transistors offen (kein Widerstand eingebaut), so wird der Leckstrom „Iceo“

zwischen Kollektor und Emitter angezeigt. Dieser Wert kann auf der Skala „Iceo“ in der Einheit „mA“ abge­lesen werden.

16

h) Frequenzmessung

Überschreiten Sie auf keinen Fall die max. zulässige Eingangsgröße von 10V/AC.

Das Multimeter kann Frequenzen von 0 Hz bis 25 kHz im Spannungsbereich von 2,5 bis 10 V/AC messen.

Zur Messung gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich „kHz“.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der Hz-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung
usw.).

- Lesen Sie den Messwert an der Skala „kHz“ ab. Die Einheit entspricht dem eingestellten Messbereich (kHz).

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

17

10. Reinigung und Wartung

a) Allgemein

Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert
werden.

Den Batterie- und Sicherungswechsel nden Sie im Anschluss.

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf

Beschädigung des Gehäuses oder Quetschung usw.

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

b) Reinigung

Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist,

können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen vom Messgerät

und von allen Messobjekten getrennt werden. Schalten Sie das Multimeter aus.

Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird
die Oberäche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Ver­wenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.

Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistati­sches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten
Messeinsatz verwenden.

18

c) Einsetzen und wechseln der Batterien

Zum Betrieb des Messgerätes werden Batterien benötigt, die im Lieferumfang enthalten sind.
Setzen Sie neue Batterien ein:

• bei Erstinbetriebnahme,

• wenn die Betriebsanzeige (11) nicht mehr leuchtet oder

• wenn kein Null-Ohm-Abgleich im Widerstandsmessbereich mehr durchführbar ist.

Zum Einsetzen/Wechseln gehen Sie wie folgt vor:

- Entfernen Sie alle Messleitungen vom Gerät und schalten das
Multimeter aus.

- Lösen Sie die rückseitige Gehäuseschraube und schieben Sie
den Batteriefach-Deckel (10) vorsichtig nach oben ab.

- Setzen Sie neue Batterien wie abgebildet in das Multimeter ein.
Achten Sie auf die Polarität im Batteriefach. 9V-Block Batterie +
2 Micro Batterien. Zur einfacheren Entnahme der 9 V Blockbat­terie verwenden Sie das eingesetzte Zugband. Legen Sie das
Band vor dem Einsetzen unter die Batterie.

- Verschließen Sie das Gehäuse wieder sorgfältig.

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien kor-

rodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit
schaden bzw. das Gerät zerstören.

Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haustieren ver-

schluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Atzt auf.

Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu ver-

hindern.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verur-

sachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Batterien ins

Feuer.

Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.

AAA
AAA

Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:

Best.-Nr. 658014 (Bitte 1x bestellen).
Best.-Nr. 658010 (Bitte 2x bestellen).
Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.

19

d) Sicherungswechsel

Beachten Sie beim Sicherungswechsel unbedingt die Sicherheitsbestimmungen!

Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Typ und der angegebenen

Nennstromstärke als Ersatz verwendet werden. Die Verwendung falscher oder geickter Sicherun­gen bzw. ein Überbrücken des Sicherungshalters ist unzulässig und kann zum Brand führen.

Die Messeingänge „V/mA“ (7) und „+10A“ (4) sind gegen Überlastung geschützt. Ist keine Messung mehr möglich, so
muss die entsprechende Sicherung gewechselt werden.

Zum Sicherungswechsel gehen Sie wie folgt vor:

- Entfernen Sie alle Messleitungen vom Gerät und schalten das Multimeter aus.

- Ziehen Sie den Null-Ohm-Drehknopf (8) nach oben vom Multimeter ab.
Lösen Sie die rückseitige Gehäuseschraube und schieben Sie den Batteriefach-Deckel (10) vorsichtig nach oben ab.

-

- Entfernen Sie die beiden seitlichen Gummiholster vom Gehäuse. Ziehen Sie diese vom Batteriefach beginnend
vom Gehäuse ab.

- Ziehen Sie den Kunststoffzapfen zwischen den beiden Batteriefächern vorsichtig nach hinten, bis die Gehäuse­schale entriegelt wird. Nehmen Sie die Gehäuseschale vorsichtig ab.

- Ersetzen Sie die entsprechende keramische Hochleistungssicherung gegen eine neue des selben Typs und
Stromstärke.

F 0,5 A / 500 V Flink 6,3 x 32 mm
F 10 A / 500 V Flink 6,3 x 32 mm

Verschließen Sie das Gerät in umgekehrter Reihenfolge und verschrauben den Batteriefachdeckel wieder sorgfältig.

-

20

AAA

AAA

AAA

AAA

AAA

AAA

11. Entsorgung

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner

Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen
Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Entsorgung von gebrauchten Batterien!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus
verpichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot

der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwerme­tall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unent­geltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/
Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz!

12. Behebung von Störungen

Mit dem Multimeter haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde
und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

21

Fehler Mögliche Ursache

Leuchtet die Betriebsanzeige?

Das Multimeter funktioniert nicht.

Keine Widerstandsmessung möglich.

Keine Messung über die
V/mA-Buchse (7) möglich.

Keine Messung über die
10A-Buchse (4) möglich.

Keine Messwertänderung.

Es werden falsche Messwerte ange­zeigt.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft

durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn.
Support zur Verfügung.

Sind die Batterien verbraucht?
Kontrollieren Sie den Zustand der 9 V Batterie und ggf. der Sicherung
Sind die Batterien verbraucht? Kontrollieren Sie den Zustand der

beiden Micro-Batterien und ggf. der Sicherung.
Ist die Sicherung defekt?
Kontrollieren Sie die Sicherung F0,5 A/500 V (Sicherungswechsel)
Ist die Sicherung defekt?
Kontrollieren Sie die Sicherung F10 A/500 V (Sicherungswechsel)
Sind die richtigen Messbuchsen gewählt?
Ist die richtige Messart gewählt (AC/DC)?
Wurde vor Messbeginn ein Nullabgleich der Anzeige bzw. ein Null-

-Ohm-Abgleich bei Widerstandsmessung durchgeführt?
Ist die Taste „Vrms/Vp-p“ (9) gedrückt?

13. Technische Daten

Messkategorie ..................................................CAT III 500V gegen Erdpotential

Max. Messspannung ........................................500 V

Analog-Anzeige ................................................Mit Spiegelskala

Eingangswiderstand V-Bereich .........................ca. 10 MΩ

Spannungsversorgung .....................................9 V Block + 2x AAA

Arbeitstemperatur .............................................0 °C bis +40 °C

Lagertemperatur ...............................................-10 °C bis +50 °C

Betriebshöhe ....................................................max. 2000 m

Rel. Luftfeuchtigkeit ..........................................<75%, nicht kondensierend

Temp. für garantierte Genauigkeit ....................+20 °C bis +26 °C

Masse ...............................................................ca. 460 g

Abmessungen (LxBxH) .....................................160 x 105 x 40 (mm)

22

Messtoleranzen

Angabe der Genauigkeit in ± (% vom Skalenendwert). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von
+23°C ± 3°C, bei einer rel. Luftfeuchtigkeit von kleiner als 75 %, nicht kondensierend.

Gleichspannungsbereich, Überlastschutz 500 V (Bereich 0,05 V: max. 250 V)

Bereich Genauigkeit Anmerkung

0,05 V ± 4%
0,5 V / 2,5 V / 10 V / 50 V / 250 V / 500 V ± 3%

Innenwiderstand 10 MΩ

Wechselspannungsbereich (40Hz - 400Hz), Überlastschutz 500 V

Bereich Genauigkeit (Sinus) Anmerkung

10 V / 50 V / 250 V / 500 V ± 4% Innenwiderstand 10 MΩ

Gleichstrombereich, Überlastschutz 500 V

Bereich Genauigkeit Anmerkung

25 µA / 0,25 mA / 2,5 mA / 25 mA / 250 mA ± 3% Spannungsabfall ≤ 50mV

F 0,5A / 500V

10 A ± 4% F 10A / 500V

max. 1 Minute mit 15 min Pause

Widerstandsbereich, Überlastschutz 500V

Bereich Skalenmittelwert Genauigkeit Anmerkung

x1 20 Ω ± 3%
x10 200 Ω ± 3%
x1k 20 kΩ ± 3%
x10k 200 kΩ ± 3%
x100k 2000 kΩ ± 3%

Frequenzbereich, Überlastschutz 500V

Bereich Genauigkeit Anmerkung

0,25 kHz ± 3% Empndlichkeit 2,5 V

Max.Eingangsspannung 250V

2,5 kHz / 25 kHz ± 3% Empndlichkeit 2,5 V

Max. Eingangsspannung 10 V

23

Transistortest

Bereich Genauigkeit Anmerkung

hFE 0 - 1000 nicht speziziert Test im Ohmbereich x10

Prüfspannung max. 3,2 Vce

Diodentest

Bereich Genauigkeit Anmerkung

IF / IR / LI / LV nicht speziziert Prüfspannung max. 3,2 V
Prüfstrom max. 1,5 µA im x100k-Bereich

15 µA im x10k-Bereich

0,15 mA im x1k-Bereich

15 mA im x10-Bereich
150 mA im x1-Bereich

Akustischer Durchgangsprüfer, Überlastschutz 250V

Bereich Genauigkeit Anmerkung

Messbereich <200 Ω

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schal-

tungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V Acrms oder 70 V DC anliegen
können! Lebensgefahr!

24

Table of contents

Page

1. Introduction ........................................................................................................................................................ 26

2. Intended use ...................................................................................................................................................... 27

3. Individual parts description ................................................................................................................................ 28

4. Delivery content ................................................................................................................................................. 28

5. Safety Instructions ............................................................................................................................................. 29

6. Product description ............................................................................................................................................ 31

7. Explanation of symbols and indications ............................................................................................................. 32

8. Operation ........................................................................................................................................................... 33

9. Measurement operation ..................................................................................................................................... 33

a) Zero adjustment ........................................................................................................................................... 34

b) Direct and alternating current measurement ............................................................................................... 34

c) Resistance measurement ........................................................................................................................... 35

d) Direct current measurement ........................................................................................................................ 36

e) Audible continuity test .................................................................................................................................. 37

f) Diode test ....................................................................................................................................................38

g) Transistor test ..............................................................................................................................................39

h) Frequency measurement ............................................................................................................................. 40

10. Cleaning and maintenance ................................................................................................................................ 41

a) General ........................................................................................................................................................ 41

b) Cleaning ......................................................................................................................................................41

c) Inserting and changing the batteries ........................................................................................................... 42

d) Replacing the fuse ....................................................................................................................................... 43

11. Disposal .............................................................................................................................................................44

12. Troubleshooting .................................................................................................................................................44

13. Technical data ....................................................................................................................................................45

25

1. Introduction

Dear Customer,
By purchasing a Voltcraft

You have purchased a high-end quality product from a family of brands that stands out in the elds of measuring,

charging and network technology due to extraordinary competence and permanent innovation.
With Voltcraft

offers reliable technologies at a highly favorable price-performance ratio.
We are sure: Your start with Voltcraft is the beginning of a long and fruitful cooperation.

Have fun with your new Voltcraft® product!

If there are any technical questions, please contact:
International: www.conrad.com/contact
United Kingdom: www.conrad-electronic.co.uk/contact

®

, both the ambitious hobbyist and professional user will handle even the most difcult of tasks. Voltcraft®

®

product, you have made an excellent decision, for which we wish to thank you.

26

2. Intended use

• Measuring and displaying electrical parameters in the measuring category CAT III up to max. 500 V against

ground potential in compliance with EN 61010-1 and all lower categories. The multimeter may not be used in the
measuring category CAT IV.

• DC and AC voltage measurements up to max. 500 V

• Measuring direct current up to 10 A

• Measuring frequency up to 25 kHz

• Measuring resistance up to 200 MOhm

• Audible continuity test

• Diode test

• Transistor test

The multimeter is operated with commercially available batteries (2x 1.5 micro batteries (AAA, LR03), 1x 9 V block

((6F22, 4922, NEDA1604 or identical battery)). The multimeter may be operated with the specied battery type only.

Batteries with a cell voltage of 1.2 V may not be used. An automatic power-off function prevents premature battery
drain.

Do not operate the multimeter when the housing or battery compartment is open or if the battery compartment cover
is missing.

Measurements in potentially explosive areas (Ex) or wet rooms or in adverse ambient conditions are not permissible.

Adverse ambient conditions are dened as such: Wet conditions or high humidity, dust or ammable gases, vapors or
solvents as well as thunderstorms or similar conditions such as strong electrostatic elds, etc.

Only use test leads and measuring accessories that meet the multimeter’s specications.

The multimeter may be only operated by persons familiar with the applicable regulations for the measurement and
all possible hazards.

Any use other than that described above will damage the product and may involve other hazards such as short-circuit,

re, electric shock, etc. The product as a whole must not be modied or altered!
Read this user manual completely before rst use and keep it for future reference.

Observe the safety instructions at all times!

27

3. Individual parts description

1 Analog display with mirror scale
2 Scale indicator
3 Adjustment screw for scale indicator
4 10 A current measuring socket
5 Measuring function rotary switch
6 COM socket (reference measuring point)

7 V/Ω/mA/Hz socket

8 0 ohm adjustment knob for resistance measurement
9 Vrms/Vp-p button for voltage measurement
10 Rubber guard (sides), stand (back) and integrated battery

compartment

11 Power indicator

4. Delivery content

• Analog multimeter

• Black and red safety test leads (CAT III)

• 1x 9 V block battery

• 2x micro (AAA) batteries

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code. Follow the instructions on the website.

28

5. Safety Instructions

Please read the operating instructions thoroughly before use, they contain important information

on correct operation.

In case of damage caused by non-observance of these operating instructions, the warranty gets

void! We are not liable for any consequential damage!

We are not liable for property damage or injuries caused by improper use or non-observance of

safety instructions! Such circumstances will void the warranty!

The device left the factory in a safe and perfectly working technical condition.
To maintain this condition and ensure safe operation, the user must observe all safety instructions and warnings

included in this manual.

Please observe the following symbols:

Please follow the important information in these operating instructions indicated by the symbol with the

exclamation mark in the triangle.

A lightning symbol in the triangle warns against electric shock or impairing the electronic safety of the

device.

The arrow symbol indicates special tips and information about operation.

This device is CE compliant and fullls all applicable European guidelines.

Protection class 2 (double or reinforced insulation, protective insulation).

CAT I Measuring category I for measurements on electric and electronic devices, which are not directly supplied

CAT II Measuring category II for measurements at electric and electronic devices, which are directly supplied with

CAT III Measuring category III for measurements in the building installation (e.g. power plugs or sub-distributors).

CAT IV Measuring category IV for measurements at the source of the low voltage installation (e.g. main distributor,

with mains voltage(e.g. battery operated devices, protective extra low voltage, signal and control voltages
etc.)

mains voltage via a power plug. This category also includes all smaller categories (e.g. CAT I for measuring
signal and control voltages).

This category includes all lower categories (i.e. CAT II for measurements on electrical devices). Measure­ment operation in CAT III is permissible only using test leads with a maximum exposed contact length of
4 mm or test leads with protective caps.

house interconnection points of the energy supplier etc.) and outdoors (e.g. work on earth cables, overhead
lines etc.). This category includes all lower categories. Measurement operation in CAT IV is permissible
only using test leads with a maximum exposed contact length of 4 mm or test leads with protective caps.

Earthing potential

29
