VOLTCRAFT VC-5080 User guide [ml]

Bedienungsanleitung

Analog-Multimeter VC-5080

Best.-Nr. 1218859	Seite 2	- 25
Operating instructions
Analog-Multimeter VC-5080
Item No. 1218859	Page 26	- 49
Mode d’emploi
Multimètre Analogique VC-5080
N° de commande 1218859	Page 50	- 73
Gebruiksaanwijzing
Analoge Multimeter VC-5080
Bestelnr. 1218859	Pagina 74	- 97

Inhaltsverzeichnis

			Seite
1.	Einführung.............................................................................................................................................................		3
2.	Symbolund Zeichenerklärung.............................................................................................................................		4
3.	Bestimmungsgemässe Verwendung.....................................................................................................................		6
4.	Einzelteilbezeichnung............................................................................................................................................		7
5.	Lieferumfang.........................................................................................................................................................		7
6.	Sicherheitshinweise...............................................................................................................................................		8
7.	Produktbeschreibung............................................................................................................................................		9
8.	Inbetriebnahme...................................................................................................................................................		10
9.	Messbetrieb.........................................................................................................................................................		10
	a)	Nullabgleich....................................................................................................................................................	11
	b)	Gleichund Wechselspannungsmessung......................................................................................................	11
	c)	Widerstandsmessung ...................................................................................................................................	12
	d)	Gleichstrommessung....................................................................................................................................	13
	e)	Akustische Durchgangsprüfung....................................................................................................................	14
	f)	Diodentest.....................................................................................................................................................	15
	g)	Transistortest.................................................................................................................................................	16
	h)	Frequenzmessung........................................................................................................................................	17
10.	Reinigung und Wartung.......................................................................................................................................		18
	a)	Allgemein......................................................................................................................................................	18
	b)	Reinigung......................................................................................................................................................	18
	c)	Einsetzen und Wechseln der Batterien.........................................................................................................	19
	d)	Sicherungswechsel.......................................................................................................................................	20
11.	Entsorgung..........................................................................................................................................................		21
12.	Behebung von Störungen....................................................................................................................................		22
13.	Technische Daten................................................................................................................................................		23

2

1. Einführung

Sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leis- tungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft® ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

3

2. Symbolund Zeichenerklärung

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

DasPfeil-Symbolistzufinden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden sollen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert).

CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signalund Steuerspannungen etc.)

CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker direkt mit Netzspannung versorgt werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signalund Steuerspannungen).

CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B. Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung etc.). Diese Kategorie umfasst auch alle kleineren Kategorien. Der Messbetrieb in CAT IV ist nur mit Messspitzen mit einer maximalen freien Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen zulässig.

Erdpotential

4

Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden.

	Überlauf; der Messbereich wurde überschritten
	Symbol für den akustischen Durchgangsprüfer
OFF	Schalterstellung AUS
COM/-	Bezugspotential, - bei DC

+Messpotential, + bei DC

AC	Wechselgröße für Spannung
DC	Gleichgröße für Spannung und Strom
Vrms	Effektivwert bei AC-Messung
Vp-p	Spitze-Spitze-Wert bei AC-Messung
mV	Milli-Volt (exp.–3)
V	Volt (Einheit der elektrischen Spannung)
A	Ampere (Einheit der elektrischen Stromstärke)
mA	Milli-Ampere (exp.–3)
µA	Mikro-Ampere (exp.–6)
kHz	Kilohertz (Einheit der elektrischen Frequenz, exp.3)

ΩOhm (Einheit des elektrischen Widerstandes)

kΩ	Kilo-Ohm (exp.3)
MΩ	Mega-Ohm (exp.6)
LI	Betriebsstrom von Dioden
LV	Durchlassspannung von Dioden
hFE	Verstärkungsfaktor bei Transistoren
Iceo	Kollektor-Emitter-Leckstrom von Transistoren
IC	Kollektorstrom
IB	Basisstrom
Power ON Light	Betriebsanzeige

5

3. Bestimmungsgemässe Verwendung

•Messen und anzeigen von elektrischen Größen im Bereich der Messkategorie CAT III bis max. 500 V gegen Erdpotential, gemäß EN 61010-1 sowie alle niedrigeren Messkategorien. Das Messgerät darf nicht in der Messkategorie CAT IV eingesetzt werden.

•Messen von Gleichund Wechselspannung bis max. 500 V

•Messen von Gleichstrom bis 10 A

•Messen von Frequenzen bis 25 kHz

•Messen von Widerständen bis 200 MOhm

•Akustische Durchgangsprüfung

•Diodentest

•Transistortest

Betrieben wird das Multimeter mit handelsüblichen Batterien (2x 1,5 V Micro-Batterien (AAA, LR03), 1x 9 V Block (6F22, 4922, NEDA1604 oder baugleich)). Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus mit einer Zellenspannung von 1,2 V dürfen nicht verwendet werden. Eine automatische Abschaltung verhindert die vorzeitige Entadung der Batterien.

Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht betrieben werden.

Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase, Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des Multimeters abgestimmt sind.

Das Messgerät darf nur von Personen bedient werden, welche mit den erforderlichen Vorschriften für die Messung und den möglichen Gefahren vertraut ist.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf. Die Sicherheitshinweise sind unbedingt zu beachten!

6

4. Einzelteilbezeichnung

1 Analoge Anzeige mit Spiegelskala

2 Skalenzeiger

3 Justierknopf für Skalenzeiger

4 10A-Strommessbuchse

5 Drehschalter für die Einstellung der Messfunktionen

6 COM-Buchse (Bezugs-Messpunkt)

7 V/Ω/mA/Hz-Buchse

8 0-Ohm Abgleichregler für Widerstandsmessung

9 Vrms/Vp-p-Umschaltung für Spannungsmessung

10 Seitlicher Gummischutz, rückseitiger Aufstellbügel und integriertes Batteriefach

11 Betriebsanzeige

5. Lieferumfang

•Analog-Multimeter

•Sicherheitsmessleitungen rot und schwarz (CAT III)

•1x 9 V-Blockbatterie

•2x Micro Batterien

•Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

7

6. Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sachoder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

•Aus Sicherheitsund Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.

•Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

•In Schulen undAusbildungseinrichtungen, Hobbyund Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

•Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht in einem anderen Messbereich befindet.

•Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.

•Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential darf 500 VDC/AC in CAT III nicht überschreiten.

•Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel- (AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.

•Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Die beiliegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädigung wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf nicht mehr verwendet werden und muss ausgetauscht werden.

•Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/

Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens nicht gegriffen werden.

•Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, das Messgerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

•Arbeiten Sie mit dem Messgerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.

8

•Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen

Feldern bzw. Sendeantennen oder HF-Generatoren. Dadurch kann der Messwert verfälscht werden.

•Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

-- das Gerät sichtbare Beschädigungen aufweist, -- das Gerät nicht mehr arbeitet und

-- nach längerer Lagerung unter ungünstigen Verhältnissen oder -- nach schweren Transportbeanspruchungen.

•Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

7.Produktbeschreibung

Das Analog-Multimeter (im folgendem Multimeter genannt) besitzt ein stoßgedämpftes Zeigerinstrument. Die Skala ist mit einem Spiegel ausgestattet, welche immer eine exakte Ablesung ermöglicht. Das Messwerk ist mit Spannbändern (Taut-Band) gelagert, welches einen verlustfreien Messbetrieb garantiert.

Das Multimeter kann in jeder Betriebslage verwendet werden. Ein rückseitiger Aufstellbügel ermöglicht eine leicht schräge Lage, welche das Ablesen der Anzeige im Messbetrieb erleichtert. Der seitlich integrierte und abnehmbare Gummischutz (Gummiholster) schützt das Messgerät vor Stößen.

Die Strommessbereiche sind mit keramischen Hochleistungs-Sicherung gegen Überlast geschützt.

Die einzelnen Messfunktionen und Messbereiche werden über einen Drehschalter angewählt. Das Multimeter ist in der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

Das Multimeter ist sowohl im Hobbyals auch im professionellen Bereich einsetzbar.

Zur Spannungsversorgung werden folgende Batterien verwendet: 1 x 9 V-Block + 2 x Micro (AAA).

In den abgewinkelten Steckern der beiliegenden Messleitungen befinden sich Transportschutzkappen. Entfernen Sie diese, bevor Sie die Stecker in die Messgeräte-Buchsen stecken.

Nach Gebrauch können diese als Transportschutz wieder aufgesteckt werden.

Der Skalenzeiger kann über die Justierschraube abgeglichen werden. Führen Sie dies vor jeder Messung durch, um Fehlmessungen zu vermeiden.

9

8. Inbetriebnahme

Bevor Sie mit dem Messgerät arbeiten können, müssen erst die beiliegenden Batterien eingesetzt werden. Setzen Sie die Batterien wie im Kapitel „Reinigung und Wartung“ beschrieben ein.

Drehschalter (5)

Die einzelnen Messfunktionen können über den Drehschalter eingestellt werden. Das Messgerät ist in Position „OFF“ ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.

Auto-Power-Off-Fuktion

Das eingeschaltete Multimeter schaltet nach ca. 15 Minuten automatisch ab, wenn der Drehschalter nicht betätigt wurde. Dies schützt die Batterien vor frühzeitiger Entladung.

Im Betrieb leuchtet die Anzeige (11). Erlischt diese Anzeige, ohne dass der Drehschalter in Position „OFF“ steht, so ist die Auto-Power-Off-Funktion aktiv. Zum Wiedereinschalten drehen Sie den Drehschalter (5) in Position „OFF“ und dann in die gewünschte Messfunktion. Die Anzeige (11) leuchtet und das Messgerät ist wieder messbereit.

9. Messbetrieb

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC anliegen können! Lebensgefahr!

Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden! Lebensgefahr!

Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens nicht gegriffen werden.

Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche zum Messbetrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle nicht benötigten Messleitungen vom Messgerät.

Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von Fachkräften und eingewiesenen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resultierenden Gefahren vertraut sind.

Beginnen Sie jede Messung immer mit dem größten Messbereich. Wechseln Sie dann nach und nach in einen kleineren, um ein genaues Messergebnis zu erhalten. Die beste Genauigkeit erfolgt im mittleren Skalenbereich (Skalenbereich ca. 70° – 110°).

Die Messbereiche am Drehschalter entsprechen dem Skalenendwert. Zur Ablesung wählen Sie bitte immer den entsprechenden Wert (z.B. Skala 50 für die Messbereiche 50 und 500).

Achten Sie darauf, dass die Drucktaste „Vrms“ (9) bei jeder Messung (außer V/AC) in Position „Vrms“ steht, da es sonst zu Fehlmessungen kommen kann

10

a) Nullabgleich

Führen Sie vor jeder Messung über die Justierschraube (3) einen Nullabgleich durch. Der Zeiger muss exakt über dem Skalenwert 0 V stehen. An den Messleitungen darf kein Messsignal anliegen.

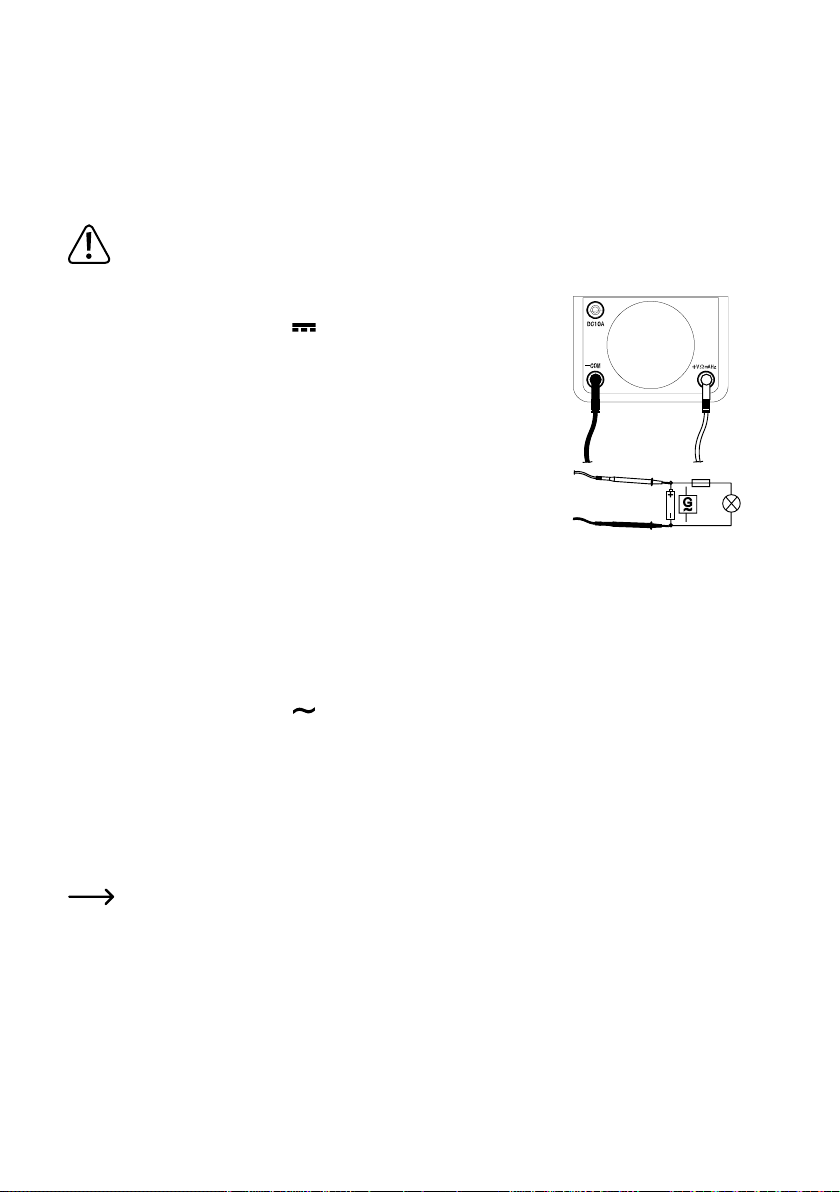

b) Gleichund Wechselspannungsmessung

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen, auch nicht bei der Messung von überlagerten Gleichspannungen (z.B. Brummspannungen).

Zur Messung von Gleichspannungen (DC) gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich V .

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der VΩ-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspotential (-)) und verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie, Schaltung usw.).

-Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die

Messung polungsrichtig.

-Lesen Sie den Messwert an der Skala „V“ ab. Im 500 V-Messbereich verwenden Sie die Skala 50 V und multiplizieren den Messwert x10.

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Zur Messung von Wechselspannungen (AC) gehen Sie wie folgt vor:

-Wählen Sie am Drehschalter den Messbereich V.

-VerbindenSiedieschwarzeMessleitungmitderCOM-Buchse(6)unddieroteMessleitungmitderVΩ-Buchse(7).

-Führen Sie einen Nullabgleich am Justierknopf (3) durch.

-Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).

-Lesen Sie den Messwert an der Skala „V“ ab. Im 500 V-Messbereich verwenden Sie die Skala 50 V und multiplizieren den Messwert x10.

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Im Wechselspannungs-Messbereich kann über die Drucktaste „Vrms/Vp-p“ (9) die Anzeige von Effektivwert (Vrms) auf Spitzenwert (Vp-p) umgeschaltet werden. Im gedrückten Zustand ist die Spitzenwertfunktion (Vp-p) aktiv. Diese Messfunktion ist nur für symmetrische Wechselspannungen vorgesehen.

11

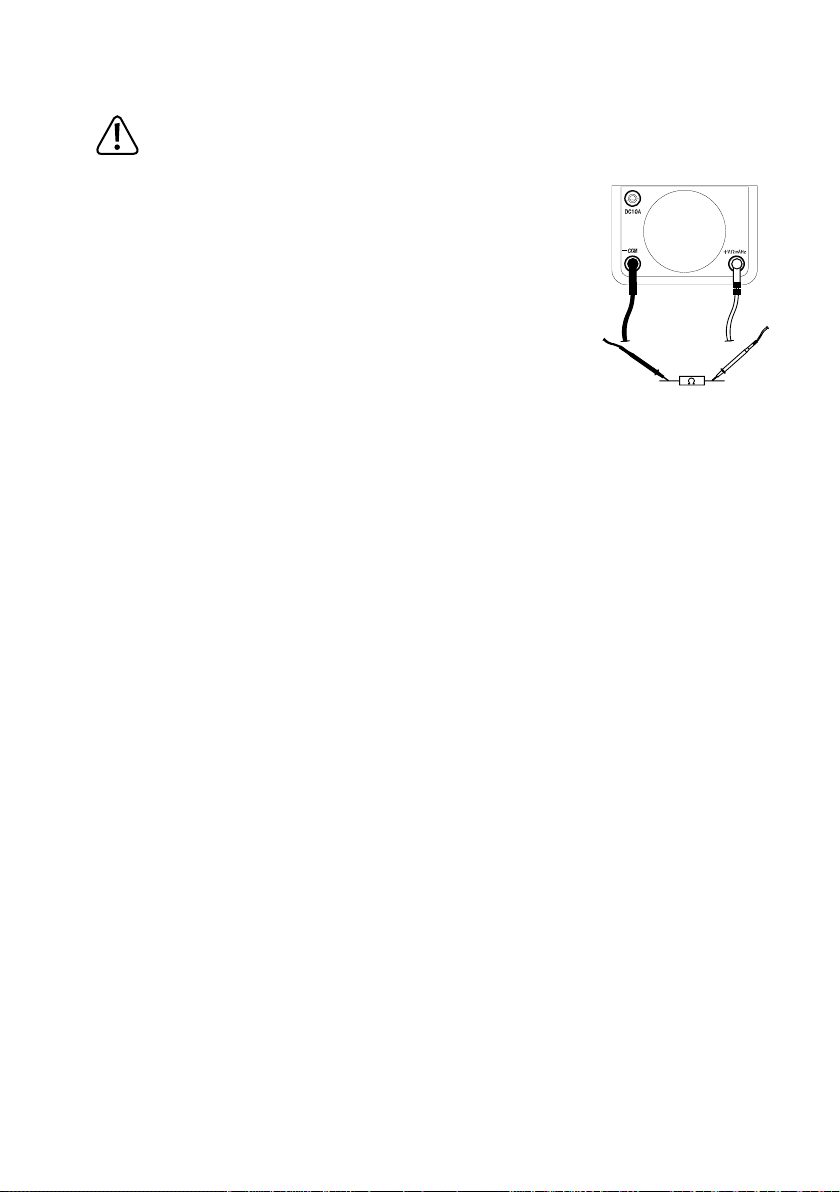

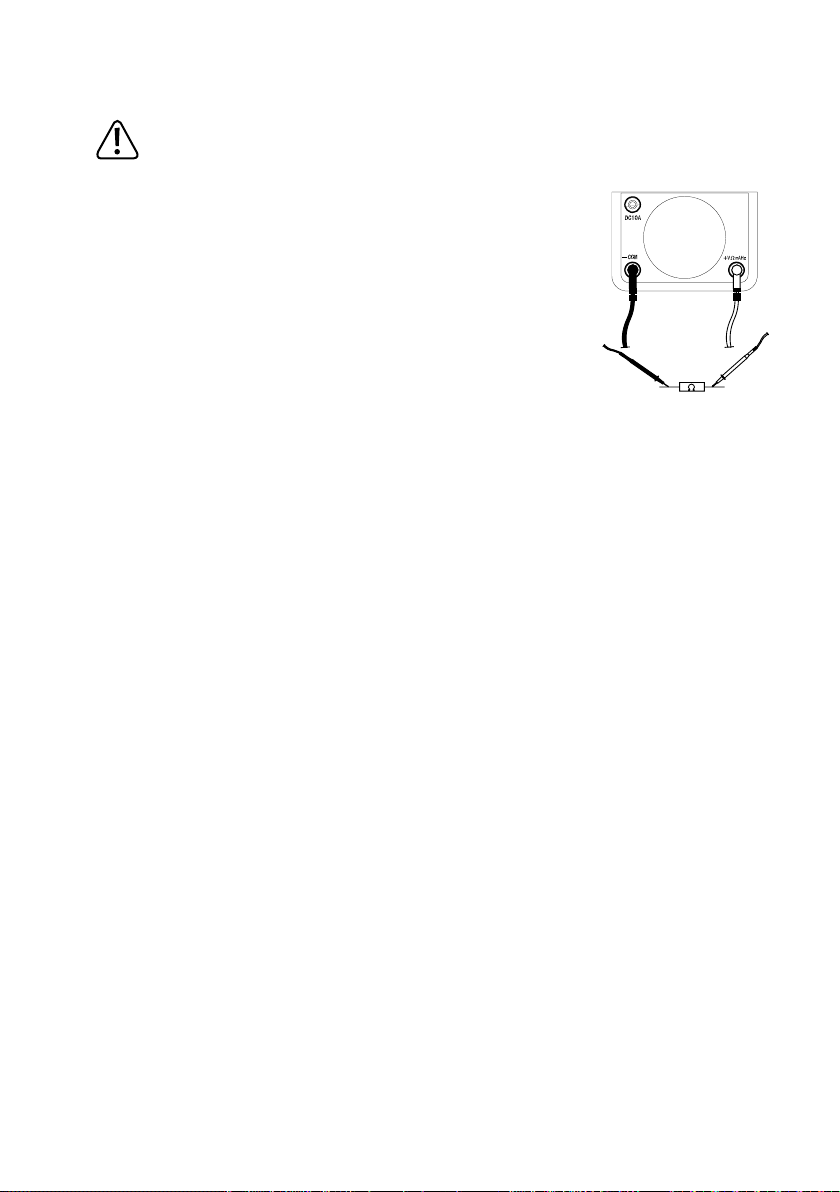

c) Widerstandsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

Zur Widerstandsmessung gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich Ω. Die kleinen Stromwerte unter den Messbereichen zeigen den Messstrom an.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der VΩ-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich

der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden. Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8)

auf 0 Ohm. Kontrollieren Sie dies immer, wenn Sie den Messbereich ändern. Kann

dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der beiden Micro-Batterien (AAA) erforderlich.

-Lesen Sie den Messwert an der Skala „Ω“ ab. Multiplizieren Sie den angezeigten Wert mit dem Messbereich, um den Messwert zu erhalten (z.B. 100Ω (Anzeige) x10kΩ (Messbereich) = 100 x 10 000 = 1MΩ (Messwert).

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

12

d) Gleichstrommessung

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen in den jeweiligen Messbereichen.

Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf 500 V in CAT III nicht überschreiten.

Schalten Sie im Strommessbereich den Stromkreis immer vor dem anund abklemmen der Messleitungen stromlos. Stromschlaggefahr!

Zur Messung von Gleichströmen bis 10 A/DC gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich 10A .

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote Messleitung mit der 10A-Buchse (4).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspotential (-)) und verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt (Batterie, Schaltung usw.).

-Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.

-Lesen Sie den Messwert an der Skala „A“ ab.

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Zur Messung von Gleichströmen bis 250 mA/DC gehen Sie wie folgt vor:

- Für die Messung im mA/µA-Bereich wählen Sie den entsprechenden Messbereich.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote Messleitung mit der mA-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Achten Sie auf korrekte Polarität (rot = Pluspotential (+) / schwarz = Minuspotential (-)) und verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt (Batterie, Schaltung usw.).

-Bei einer Falschpolung wird kein Wert angezeigt. Die eingebaute Schutzdiode sperrt diese Messung. Unterbrechen Sie die Messung und wiederholen Sie die Messung polungsrichtig.

-Lesen Sie den Messwert an der Skala „A“ ab.

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

13

e) Akustische Durchgangsprüfung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

Die akustische Durchgangsprüfung ermöglicht die schnelle Überprüfung z.B. einer Leitung. Liegt der Durchgangswiderstand <200 Ohm, so ertönt ein Piepton. Ein Messwert wird nicht angezeigt

Zur Durchgangsprüfung gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter die Messfunktion .

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der V/Ω-Buchse (7).

- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist. - Die Skalenanzeige hat bei der akustischen Durchgangsprüfung keine Funktion.

- Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Bauteil, Schaltung usw.).

-Bei einem Widerstandswert <200 Ohm ertönt ein Piepton.

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

14

f) Diodentest

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.

In dieser Messfunktion entspricht die schwarze Messspitze bauartbedingt der Anode!

Beim Diodentest wird die Durchlassspannung „U“ (UF = Flussrichtung, UR = Sperrrichtung) und der Betriebsstrom „I“ (IF = Flussrichtung, IR = Sperrrichtung) einer Diode ermittelt.

Zu dieser Messung gehen sie wie folgt vor:

- Wählen Sie am Drehschalter die Messfunktion „Ω“ und den Messbereich, der für

Ihre Diode passt. Beginnen Sie mit dem kleinsten Bereich. „x100k/1,5 µA“. und schalten dann entsprechend höher (bis max. x1/150 mA).

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der V/Ω-Buchse (7).

-Führen Sie einen Nullabgleich am Justierknopf (3) durch.

-Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden. Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8) auf 0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der beiden Micro-Batterien (AAA) erforderlich.

- Um in Durchlassrichtung zu messen, verbinden Sie die schwarze Messspitze mit der Anode und die rote Messspitze mit der Kathode. Führen Sie auch immer eine gegenpolige Messung durch.

-Lesen Sie den Messwert für die Spannung (UF/UR) an der Skala „LV“ in der Einheit Volt (V) ab.

-Der Betriebsstrom (IF/IR) wird auf der Skala „LI“ angezeigt. Die Einheit entspricht dem gewählten Messbereich (µA/mA).

Der Betriebsstrom kann von 1,5 µA bis 150 mA gewählt werden. Achtung! Bei einem zu hohen Strom kann das Bauteil beschädigt werden.

-Erfolgt keine Anzeige, so wird die Diode in Sperrrichtung gemessen oder die Diode ist defekt (Unterbrechung).

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

15

g) Transistortest

Beim Transistortest wird der Verstärkungsfaktor von Transistoren gemessen werden. Der Verstärkungsfaktor ist das

Verhältnis aus Kollektorstrom (IC) und Basisstrom (IB). Für diese Messung ist eine Hilfsschaltung mit einem 24 Kilo-

Ohm-Widerstand notwendig (nicht im Lieferumfang enthalten). Kontaktieren Sie diesen Widerstand zwischen Basis und Kollektor-Anschluss des Transistors.

Zur Messung des Verstärkungsfaktors gehen Sie wie folgt vor:

- WählenSieamDrehschalterdieMessfunktionΩunddenMessbereich„x10/15mA“.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote

Messleitung mit der V/Ω-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch. - Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden. Jus-

tieren Sie bei einer Abweichen den Zeiger mittels 0-Ohm-Abgleichregler (9) auf 0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der

beiden Micro-Batterien (AAA) erforderlich.

- Verbinden Sie nun je nach Transistortyp die beiden Messspitzen mit dem Messobjekt (Transistor).

NPN: Schwarze Messleitung an Kollektor (C), rote Messleitung an Emitter (E) PNP: Rote Messleitung an Kollektor (C), schwarze Messleitung an Emitter (E)

- Lesen Sie den Messwert für den Verstärkungsfaktor an der Skala „hFE“ ab.

- Erfolgt keine Anzeige, so wird der Transistor in Sperrrichtung gemessen oder der Transistor ist defekt (Unterbrechung).

- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

Bleibt der Basis-Anschluss des Transistors offen (kein Widerstand eingebaut), so wird der Leckstrom „Iceo“ zwischen Kollektor und Emitter angezeigt. Dieser Wert kann auf der Skala „Iceo“ in der Einheit „mA“ abgelesen werden.

16

h) Frequenzmessung

Überschreiten Sie auf keinen Fall die max. zulässige Eingangsgröße von 10 V/AC.

Das Multimeter kann Frequenzen von 0 Hz bis 25 kHz im Spannungsbereich von 2,5 bis 10 V/AC messen.

Zur Messung gehen Sie wie folgt vor:

- Wählen Sie am Drehschalter den Messbereich „kHz“.

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote Messleitung mit der Hz-Buchse (7).

- Führen Sie einen Nullabgleich am Justierknopf (3) durch.

-Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.

-Kontaktieren Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).

-Lesen Sie den Messwert an der Skala „kHz“ ab. Die Einheit entspricht dem eingestellten Messbereich (kHz).

-Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.

17

10. Reinigung und Wartung

a) Allgemein

Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden.

Den Batterieund Sicherungswechsel finden Sie imAnschluss.

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

b) Reinigung

Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen vom Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das Multimeter aus.

Verwenden Sie zur Reinigung keine scheuernden Reinigungsmittel, Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.

Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für den nächsten Messeinsatz verwenden.

18

c) Einsetzen und Wechseln der Batterien

Zum Betrieb des Messgerätes werden Batterien benötigt, die im Lieferumfang enthalten sind. Setzen Sie neue Batterien ein:

•bei Erstinbetriebnahme,

•wenn die Betriebsanzeige (11) nicht mehr leuchtet oder

•wenn kein Null-Ohm-Abgleich im Widerstandsmessbereich mehr durchführbar ist.

Zum Einsetzen/Wechseln gehen Sie wie folgt vor:

- Entfernen Sie alle Messleitungen vom Gerät und schalten das Multimeter aus.

- Lösen Sie die rückseitige Gehäuseschraube und schieben Sie den Batteriefach-Deckel (10) vorsichtig nach oben ab.

- Setzen Sie neue Batterien wie abgebildet in das Multimeter ein. Achten Sie auf die Polarität im Batteriefach. 9 V-Block Batterie + 2 Micro Batterien. Zur einfacheren Entnahme der 9 V Blockbatterie verwenden Sie das eingesetzte Zugband. Legen Sie das Band vor dem Einsetzen unter die Batterie.

- Verschließen Sie das Gehäuse wieder sorgfältig.

Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!

Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.

Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu verhindern.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Batterien ins Feuer.

Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.

Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:

Best.-Nr. 658014 (Bitte 1x bestellen) 9 V-Batterie.

Best.-Nr. 658010 (Bitte 2x bestellen) Micro AAA.

Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.

19

d) Sicherungswechsel

Beachten Sie beim Sicherungswechsel unbedingt die Sicherheitsbestimmungen!

Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Typ und der angegebenen

Nennstromstärke als Ersatz verwendet werden. Die Verwendung falscher oder geflickter Sicherungen bzw. ein Überbrücken des Sicherungshalters ist unzulässig und kann zum Brand führen.

Die Messeingänge „V/mA“ (7) und „+10A“ (4) sind gegen Überlastung geschützt. Ist keine Messung mehr möglich, so muss die entsprechende Sicherung gewechselt werden.

Zum Sicherungswechsel gehen Sie wie folgt vor:

-Entfernen Sie alle Messleitungen vom Gerät und schalten das Multimeter aus.

-Ziehen Sie den Null-Ohm-Drehknopf (8) nach oben vom Multimeter ab.

-Lösen Sie die rückseitige Gehäuseschraube und schieben Sie den Batteriefach-Deckel (10) vorsichtig nach oben ab.

-Entfernen Sie die beiden seitlichen Gummiholster vom Gehäuse. Ziehen Sie diese vom Batteriefach beginnend vom Gehäuse ab.

-Ziehen Sie den Kunststoffzapfen zwischen den beiden Batteriefächern vorsichtig nach hinten, bis die Gehäuseschale entriegelt wird. Nehmen Sie die Gehäuseschale vorsichtig ab.

-Ersetzen Sie die entsprechende keramische Hochleistungssicherung gegen eine neue des selben Typs und

Stromstärke.

F 0,5 A / 500 V Flink 6,3 x 32 mm F 10 A / 500 V Flink 6,3 x 32 mm

-Verschließen Sie das Gerät in umgekehrter Reihenfolge und verschrauben den Batteriefachdeckel wieder sorgfältig.

20

11. Entsorgung

ElektronischeAltgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner

Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen

Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Entsorgung von gebrauchten Batterien!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot

der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwerme-

tallsind:Cd=Cadmium,Hg=Quecksilber,Pb=Blei.IhreverbrauchtenBatterien/AkkuskönnenSieunentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/ Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

21

12. Behebung von Störungen

Mit dem Multimeter haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

	Fehler	Mögliche Ursache
		Leuchtet die Betriebsanzeige?
	Das Multimeter funktioniert nicht.	Sind die Batterien verbraucht?
		Kontrollieren Sie den Zustand der 9 V Batterie und ggf. der Sicherung
	Keine Widerstandsmessung möglich.	Sind die Batterien verbraucht? Kontrollieren Sie den Zustand der
		beiden Micro-Batterien und ggf. der Sicherung.
	Keine Messung über die V/mA-Buchse	Ist die Sicherung defekt?
	(7) möglich.	Kontrollieren Sie die Sicherung F0,5 A/500 V (Sicherungswechsel)
	Keine Messung über die 10A-Buchse	Ist die Sicherung defekt?
	(4) möglich.	Kontrollieren Sie die Sicherung F10 A/500 V (Sicherungswechsel)
	Keine Messwertänderung.	Sind die richtigen Messbuchsen gewählt?
		Ist die richtige Messart gewählt (AC/DC)?
	Es werden falsche Messwerte ange-	Wurde vor Messbeginn ein Nullabgleich der Anzeige bzw. ein Null-
	zeigt.	Ohm-Abgleich bei Widerstandsmessung durchgeführt?
		Ist die Taste „Vrms/Vp-p“ (9) gedrückt?

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support zur Verfügung.

22

13. Technische Daten

Messkategorie...................................................	CAT III 500V gegen Erdpotential
Max. Messspannung.........................................	500 V
Analog-Anzeige.................................................	mit Spiegelskala
Eingangswiderstand V-Bereich.........................	ca. 10 MΩ
Spannungsversorgung......................................	9 V Block + 2x AAA
Arbeitstemperatur..............................................	0 °C bis +40 °C
Lagertemperatur................................................	-10 °C bis +50 °C
Betriebshöhe.....................................................	max. 2000 m
Rel. Luftfeuchtigkeit...........................................	<75%, nicht kondensierend
Temp. für garantierte Genauigkeit.....................	+20 °C bis +26 °C
Masse................................................................	ca. 460 g
Abmessungen (LxBxH).....................................	160 x 105 x 40 (mm)

23

Messtoleranzen

Angabe der Genauigkeit in ± (% vom Skalenendwert). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23 °C ± 3 °C, bei einer rel. Luftfeuchtigkeit von kleiner als 75%, nicht kondensierend.

Gleichspannungsbereich, Überlastschutz 500 V (Bereich 0,05 V: max. 250 V)

	Bereich			Genauigkeit	Anmerkung
	0,05 V			± 4%	Innenwiderstand 10 MΩ
	0,5 V / 2,5 V / 10 V / 50 V / 250 V / 500 V			± 3%
	Wechselspannungsbereich (40 Hz - 400 Hz), Überlastschutz 500 V
	Bereich			Genauigkeit (Sinus)	Anmerkung
	10 V / 50 V / 250 V / 500 V			± 4%	Innenwiderstand 10 MΩ
	Gleichstrombereich, Überlastschutz 500 V
	Bereich			Genauigkeit	Anmerkung
	25 µA / 0,25 mA / 2,5 mA / 25 mA / 250 mA			± 3%	Spannungsabfall ≤ 50 mV
					F 0,5 A / 500 V
	10 A			± 4%	F 10 A / 500 V
					max. 1 Minute mit 15 min Pause
	Widerstandsbereich, Überlastschutz 500V
	Bereich		Skalenmittelwert	Genauigkeit	Anmerkung
	x1		20 Ω	± 3%
	x10		200 Ω	± 3%
	x1k		20 kΩ	± 3%
	x10k		200 kΩ	± 3%
	x100k		2000 kΩ	± 3%

Frequenzbereich, Überlastschutz 500V

Bereich	Genauigkeit	Anmerkung
0,25 kHz	± 3%	Empfindlichkeit 2,5 V
		Max.Eingangsspannung 250 V
2,5 kHz / 25 kHz	± 3%	Empfindlichkeit 2,5 V
		Max. Eingangsspannung 10 V

24

Transistortest

Bereich	Genauigkeit	Anmerkung
hFE 0 - 1000	nicht spezifiziert	Test im Ohmbereich x10
		Prüfspannung max. 3,2 Vce
Diodentest
Bereich	Genauigkeit	Anmerkung
IF / IR / LI / LV	nicht spezifiziert	Prüfspannung max. 3,2 V
Prüfstrom max.		1,5 µA im x100k-Bereich
		15 µA im x10k-Bereich
		0,15 mA im x1k-Bereich
		15 mA im x10-Bereich
		150 mA im x1-Bereich
Akustischer Durchgangsprüfer, Überlastschutz 250V
Bereich	Genauigkeit	Anmerkung
Messbereich	<200 Ω

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 33 V Acrms oder 70 V DC anliegen können! Lebensgefahr!

25

Table of contents

			Page
1.	Introduction.........................................................................................................................................................		27
2.	Explanation of symbols and indications.............................................................................................................		28
3.	Intended use.......................................................................................................................................................		30
4.	Individual parts description.................................................................................................................................		31
5.	Delivery content..................................................................................................................................................		31
6.	Safety instructions..............................................................................................................................................		32
7.	Product description.............................................................................................................................................		33
8.	Operation............................................................................................................................................................		34
9.	Measurement operation.....................................................................................................................................		34
	a)	Zero adjustment...........................................................................................................................................	35
	b)	Direct and alternating current measurement................................................................................................	35
	c)	Resistance measurement ...........................................................................................................................	36
	d)	Direct current measurement.........................................................................................................................	37
	e)	Audible continuity test..................................................................................................................................	38
	f)	Diode test.....................................................................................................................................................	39
	g)	Transistor test...............................................................................................................................................	40
	h)	Frequency measurement.............................................................................................................................	41
10.	Cleaning and maintenance.................................................................................................................................		42
	a)	General........................................................................................................................................................	42
	b)	Cleaning.......................................................................................................................................................	42
	c)	Inserting and changing the batteries............................................................................................................	43
	d)	Replacing the fuse.......................................................................................................................................	44
11.	Disposal..............................................................................................................................................................		45
12.	Troubleshooting..................................................................................................................................................		46
13.	Technical data....................................................................................................................................................		47

26

1. Introduction

Dear Customer,

By purchasing a Voltcraft® product, you have made an excellent decision, for which we wish to thank you.

You have purchased a high-end quality product from a family of brands that stands out in the fields of measuring, charging and network technology due to extraordinary competence and permanent innovation.

With Voltcraft®,boththeambitioushobbyistandprofessionaluserwillhandleeventhemostdifficultoftasks.Voltcraft® offers reliable technologies at a highly favorable price-performance ratio.

We are sure: Your start with Voltcraft® is the beginning of a long and fruitful cooperation.

Have fun with your new Voltcraft® product!

If there are any technical questions, please contact: www.conrad.com/contact

27

2. Explanation of symbols and indications

Please follow the important information in these operating instructions indicated by the symbol with the exclamation mark in the triangle.

A lightning symbol in the triangle warns against electric shock or impairing the electronic safety of the device.

The arrow symbol indicates special tips and information about operation.

This device is CE compliant and fulfills all applicable European guidelines.

Protection class 2 (double or reinforced insulation, protective insulation).

CAT I Measuring category I for measurements on electric and electronic devices, which are not directly supplied with mains voltage(e.g. battery operated devices, protective extra low voltage, signal and control voltages etc.)

CAT II Measuring category II for measurements at electric and electronic devices, which are directly supplied with mains voltage via a power plug. This category also includes all smaller categories (e.g. CAT I for measuring signal and control voltages).

CAT III Measuring category III for measurements in the building installation (e.g. power plugs or sub-distributors). This category includes all lower categories (i.e. CAT II for measurements on electrical devices). Measurement operation in CAT III is permissible only using test leads with a maximum exposed contact length of 4 mm or test leads with protective caps.

CAT IV Measuring category IV for measurements at the source of the low voltage installation (e.g. main distributor, house interconnection points of the energy supplier etc.) and outdoors (e.g. work on earth cables, overhead lines etc.). This category includes all lower categories. Measurement operation in CAT IV is permissible only using test leads with a maximum exposed contact length of 4 mm or test leads with protective caps.

Earthing potential

28

The following symbols and indications are visible on the device or in the display.

	Overload indicator; the measuring range was exceeded
	Symbol for acoustic continuity test
OFF	Switch position “OFF”
COM/-	Reference potential, - for DC
+	Measuring potential, + for DC
AC	Alternating voltage and current
DC	Direct voltage and current
Vrms	RMS value for AC measurement
Vp-p	Peak-to-peak value for AC measurement
mV	Millivolt (exp.–3)
V	Volt (unit of electric voltage)
A	Ampere (unit of electric current),
mA	Milliampere (exp.–3)
μA	Microampere (exp.–6)
kHz	Kilohertz (unit of electric frequency, exp.3)

ΩOhm (unit of electric resistance)

kΩ	Kiloohm (exp.3)
MΩ	Megaohm (exp.6)
LI	Diode operating current
LV	Diode forward voltage
hFE	Transistor gain factor
Iceo	Transistor open-base collector-to-emitter current
IC	Collector current
IB	Base current
Power ON Light	Power indicator

29

3. Intended use

•Measuring and displaying electrical parameters in the measuring category CAT III up to max. 500 V against ground potential in compliance with EN 61010-1 and all lower categories. The multimeter may not be used in the measuring category CAT IV.

•DC and AC voltage measurements up to max. 500 V

•Measuring direct current up to 10 A

•Measuring frequency up to 25 kHz

•Measuring resistance up to 200 MOhm

•Audible continuity test

•Diode test

•Transistor test

The multimeter is operated with commercially available batteries (2x 1.5 micro batteries (AAA, LR03), 1x 9 V block

((6F22, 4922, NEDA1604 or identical battery)). The multimeter may be operated with the specified battery type only.

Batteries with a cell voltage of 1.2 V may not be used. An automatic power-off function prevents premature battery drain.

Do not operate the multimeter when the housing or battery compartment is open or if the battery compartment cover is missing.

Measurements in potentially explosive areas (Ex) or wet rooms or in adverse ambient conditions are not permissible.

Adverse ambient conditions are defined as such: Wet conditions or high humidity, dust or flammable gases, vapors or solvents as well as thunderstorms or similar conditions such as strong electrostatic fields, etc.

Only use test leads and measuring accessories that meet the multimeter’s specifications.

The multimeter may be only operated by persons familiar with the applicable regulations for the measurement and all possible hazards.

Any use other than that described above will damage the product and may involve other hazards such as short-circuit, fire, electric shock, etc. The product as a whole must not be modified or altered!

Read this user manual completely before first use and keep it for future reference.

Observe the safety instructions at all times!

30
