Digitální multimetr VC-450 E
Obj. č.: 150 02 07
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup digitálního multimetru Voltcraft VC-450 E.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
- Měření a zobrazování elektrických parametrů v kategorii měření CAT III až do maximální hodnoty
1000 V, nebo v CAT IV až do 600 V proti potenciálu země a ve všech nižších kategoriích
v souladu s Nařízením EN 61010-1.
- Měření stejnosměrného napětí až do maximální hodnoty 1000 V.
- Měření střídavého napětí až do maximální hodnoty 750 V.
- Měření stejnosměrného a střídavého proudu až do maximální hodnoty 10 A nebo 20 A
(krátkodobě po dobu 10 sekund).
- Měření frekvence v rozsahu od 60 Hz do 40 MHz (elektronika), nebo od 45 Hz až do 400 Hz
(elektrická, jako vedlejší funkce).
- Měření kapacity kondenzátorů až do maximální hodnoty 60 mF
- Měření odporu až do maximální hodnoty 60 MΩ.
- Měření teploty v rozsahu od -40 °C do +1000 °C
- Akustická kontrola propojenosti obvodu (< 10 Ω)
- Testování diod
- Zobrazování směru rotace fází
K nastavení příslušných funkcí měření slouží otočný přepínač. U všech funkcí měření je aktivní
automatický výběr rozsahu (kromě mV, testu diod a testu propojenosti obvodu).
V rozsahu měření střídavého napětí a střídavého proudu se zobrazuje skutečná efektivní hodnota
(TRMS) až do frekvence 400 Hz.
V případě negativních naměřených hodnot se polarita zobrazuje automaticky se znakem minus (-).
Dva měřící vstupy jsou zabezpečeny proti přetížení vysoce výkonnou keramickou pojistkou.
Napětí v měřeném obvodu nesmí překročit 1000 V.
Multimetr se napájí 1 baterií 9 V a k jeho napájení se nesmí používat jiné typy baterií.
Vzhledem k nižší kapacitě nepoužívejte k napájení multimetru akumulátory.
Baterie je chráněna proti neočekávanému předčasnému vybití funkcí automatického vypnutí přístroje,
která multimetr vypíná po 15 minutách nečinnosti. Tuto funkci můžete vypnout.
Multimetr je na zadní straně vybaven LED svítilnou, kterou lze zapnout a použít k osvětlení pracovního
místa.
Nepoužívejte multimetr s otevřenou schránkou baterií, nebo když na něm chybí kryt schránky baterie.
Konstrukce výrobku odpovídá ochraně IP65, která zajišťuje, že výrobek je odolný proti pronikání
prachu a stříkající vodě.
Rozsah dodávky
Digitální multimetr
Senzor teploty typu K s adaptérem
2 x bezpečnostní měřící kabel CAT IV
Baterie 9 V
CD s návodem k obsluze
Návod k obsluze
Popis a ovládací prvky
A. Gumová ochrana proti stříkající vodě
B. Měřicí zdířka mA / µA
C. Měřicí zdířka A
D. Měřicí zdířka COM (referenční potenciál, „Mínus“)
E. Měřicí zdířka VΩ (kladný potenciál „Plus“)
F. Otočný ovladač pro výběr měřící funkce
G. Tlačítka funkcí
H. Displej
I. Světelný senzor pro podsvícení displeje
J. Háček pro zavěšení
K. LED svítilna
L. Držák měřící sondy
M. Šrouby krytu schránky baterie a pojistky
N. Výklopná opěrka
O. Adaptér pro měření teploty (zdířka termočlánku pro 4 mm banánkový konektor)
– pouze model VC-450 E
Vlastnosti
Digitální multimetr (níže označován jen jako DMM) je vybaven digitálním displejem pro zobrazení
výsledků měření, který obsahuje 6 000 bodů (bod = nejnižší zobrazovací hodnota). Výsledek měření
střídavého napětí a proudu se podává jako efektivní střední hodnota (True RMS).
Pokud se DMM cca 15 minut nepožívá, automaticky se vypne. Šetří se tím baterie a prodlužuje se její
životnost. Funkci automatického vypnutí můžete manuálně deaktivovat.
DMM je určen jak pro amatéry, tak pro profesionály a pro měření v průmyslu až do kategorie měření
CAT IV. Robustné tělo chrání přístroj i při pádu z výšky 2 m. Výrobek je chráněn také proti pronikání
prachu a stříkající vody (IP65). Gumové těsnění v schránce baterie se musí kontrolovat, aby nedošlo
k jeho narušení během výměny baterie nebo pojistky. Těsnění musí být neustále čisté a nepoškozené.
Zdířky pro připojení měřících kabelů můžou být při dodání chráněné ochrannými přepravními
vložkami. Před připojením kabelů k DMM vložky odstraňte.
Pro získání lepšího pohledu na displej se může DMM pomocí výklopné opěrky na zadní straně
postavit do svislé polohy.
Otočný přepínač (F)
Otočný přepínač se používá k výběru požadované funkce měření.
U většiny měřících funkcí je aktivní automatický výběr měřícího
rozsahu (AUTO), jehož pomocí se pro každou aplikaci zvolí příslušný
rozsah měření.
Na některých místech se otočným ovladačem ovládá víc než jedna
funkce. Vedlejší funkce je označena červeně a lze ji přepínat
tlačítkem „SELECT“ (např. přepnutí z měření odporu na test diody
a test propojenosti obvodu nebo přepínání AC a DC).
Funkce se přepne po každém stisku tlačítka.
Pokud je přepínač v poloze OFF, multimetr se vypne.
Pokud ho nepoužíváte, vždy DMM vypněte.
Prvky a symboly na displeji
Na displeji nebo na přístroji se vyskytují následující symboly a indikátory.
1. Efektivní střední hodnota (TRMS)
2. Symbol testování diod
3. Symbol funkce akustické kontroly propojenosti obvodu
4. Symbol delta = funkce měření referenční hodnoty (= zobrazení ref. hodnoty)
5. Symbol mili (10-3)
6. Symbol mikro (10-6)
7. Volt (jednotka napětí)
8. Ampér (jednotka elektrického proudu)
Tlačítko pro měření relativní hodnoty
SELECT
Přepnutí na vedlejší funkci
RANGE
Tlačítko pro manuální výběr rozsahu měření
MAX MIN
Tlačítko pro zobrazení max. a min. uložené hodnoty
HOLD Tlačítko pro př
OL Overload = symbol znázorňující překročení měřícího rozsahu.
OFF Poloha přepínače pro vypnutí měřicího přístroje“.
Lo.bt Je nutné vyměnit baterii
S
Symbol akustické kontroly propojenosti o
Symbol měřícího rozsahu kapacity kondenzátorů
°C °F Symbol jednotky měření teploty (Celsius/
Symbol střídavého proudu
Symbol
COM P
mV Funkce měření
-
3
V Funkce měření napětí, Volt (jednotka elektrického napětí)
A Funkce měření proudu; Ampér (jednotka elektrického proudu)
µA Funkce měření proudu; m
-
6
Hz Funkce měření frekvence; Hertz (jednotka frekvence)
Ω Funkce měření odporu;
Motor Funkce měření směru rotace fází
LPF
Funkce filtru dolní propusti při měření AC napětí (odfiltrování vysokých
frekvencí)
AC + DC
Funkce
Tlačítko vypnutí funkce automatického podsví
Tlačítko LED svítilny
Symbol použité pojistky
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
9. Symbol nano (10-9)
10. Symbol mili (10-3)
11. Symbol mikro (10-6)
12. Farad (F, jednotka měření kapacity kondenzátorů)
13. Symbol mega (106)
14. Symbol kilo (103)
15. Ohm (jednotka elektrického odporu)
16. Hertz (jednotka frekvence)
17. Zobrazení naměřené hodnoty
18. Aktivní automatické podsvícení displeje
19. Symbol zámku zobrazuje detekci fází (bliká = režim detekce; trvale svítí = fáze je detekována)
20. Zobrazení směru rotace fází „otáčení doprava“
21. Zobrazení směru rotace fází „otáčení doleva“
22. Symbol stupňů Celsia
23. Symbol stupňů Fahrenheita
24. MIN = minimální hodnota
25. MAX = maximální hodnota
26. Aktivní automatický výběr měřícího rozsahu
27. Symbol stavu baterie
28. Aktivní automatické vypnutí přístroje
29. Aktivní funkce HOLD
30. Symbol stejnosměrného proudu ( )
31. Indikace polarity směru toku proudu (záporný pól)
32. Symbol střídavého proudu ( )
33. Symbol nízké impedance
34. Varovný symbol upozornění na nebezpečné napětí nebo jiné nebezpečí při překročené rozsahu
měření
REL
idržení naměřené hodnoty na displeji
ymbol testování diod
bvodu
Fahrenheit)
stejnosměrného proudu
řipojení referenčního potenciálu
napětí, milivolt (10
)
ikroampér (10
)
Ohm (jednotka elektrického odporu)
měření smíšené hodnoty proudu AC + DC
cení displeje
Provádění měření
ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Před měřením vždy zkontrolujte, zda měřící kabely nejsou poškozené.
Pokud na nich zobrazíte nějaké poškození, okamžitě je přestaňte používat!
Nebezpečí smrtelného úrazu!
V průběhu měření nesahejte mimo označené části držáků měřících sond.
K přístroji připojujte vždy jen dva měřící kabely potřebné pro měření.
Z bezpečnostních důvodů odpojte od přístroje při měření proudu všechny ostatní
kabely, které nepotřebujete.
Měření elektrických obvodů >33 V AC a >70 V DC smí provádět pouze
profesionálové a osoby, které jsou seznámeny s příslušnými předpisy pro měření
a uvědomují si potencionální nebezpečí, které se při měření může objevit.
Pokud se překročí měřící rozsah, zobrazí se na displeji symbol „OL“ (Overload).
a) Zapnutí multimetru
K zapnutí multimetru použijte otočný přepínač (F) a přepněte ho na požadovanou funkci měření.
Chcete-li přístroj vypnout, otočte přepínač do polohy „OFF“. Vypínejte multimetr vždy, když
jej nepoužíváte.
Před uvedením do provozu musíte do přístroje vložit baterii.
Vložení a výměna baterií se popisuje níže v části „Čištění a údržba“.

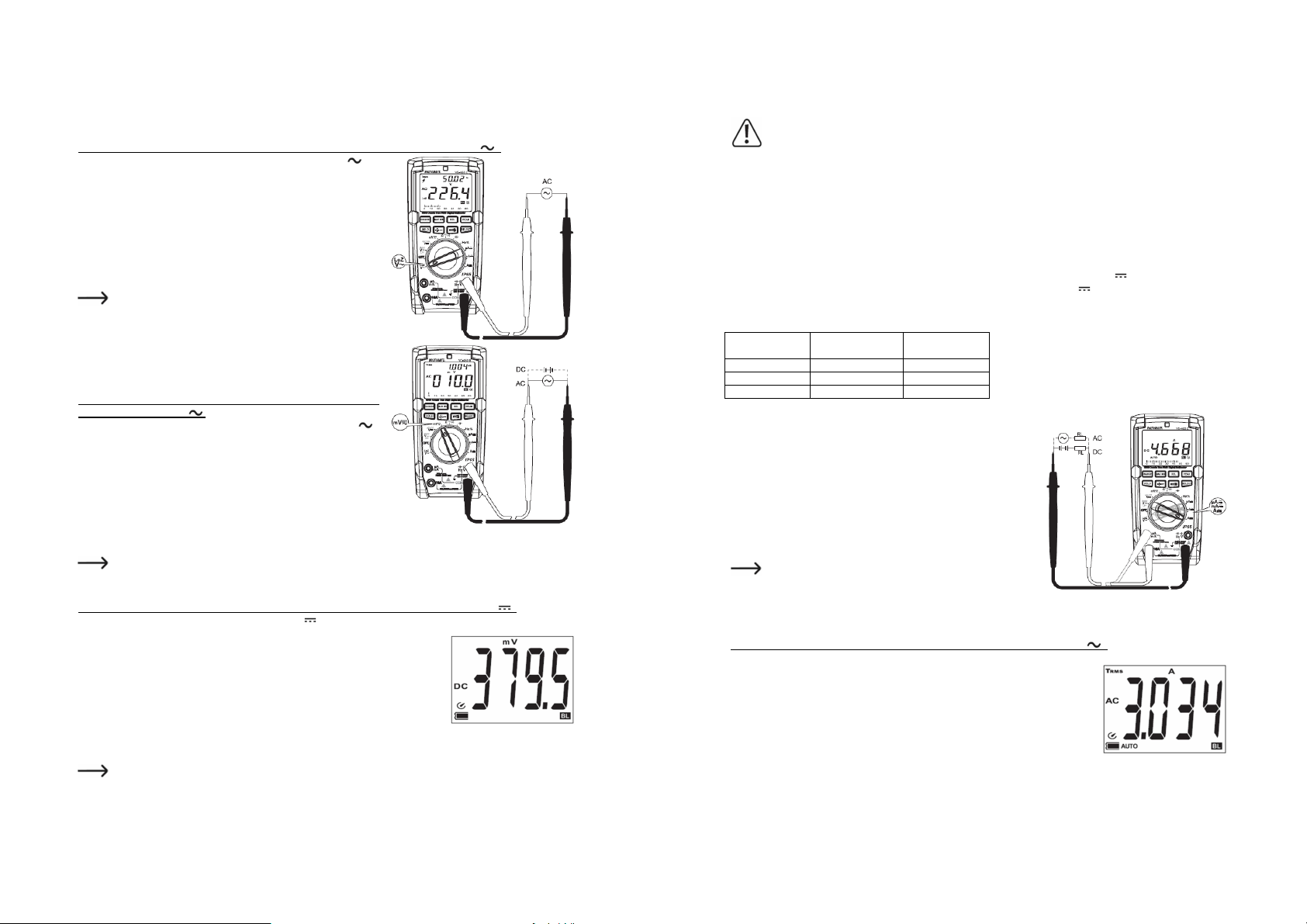

b) Měření střídavého napětí „V/AC“
Při měření střídavého napětí postupujte následujícím
způsobem „AC“ (V ):
- Zapněte DMM a zvolte funkci měření „V “.
Na displeji se zobrazí „AC“ a jednotka „V“.
- Zapojte červený měřící kabel do zdířky V (E) a černý
měřící kabel do zdířky COM (D).
- Obě měřící sondy připojte k měřenému objektu
(generátor, obvod, atd.).
- Na displeji se zobrazí naměřená hodnota.
Na menším vedlejším displeji se zobrazuje frekvence.
- Po dokončení měření odstraňte měřící kabely z měřeného
objektu a vypněte DMM.
Rozsah napětí „V/AC“ má vstupní odpor ≥10 MΩ.
Nemá to však na obvod téměř žádný vliv.
c) Měření stejnosměrného napětí „V/DC“
Při měření stejnosměrného napětí postupujte následujícím způsobem „DC“ (V ):
- Zapněte DMM a zvolte měřící funkci „V “. Stiskněte tlačítko
SELECT, aby se DMM přepnul na měření stejnosměrného proudu.
Na displeji se zobrazí „DC“ a jednotka „V“.
- Zapojte červený měřící kabel do zdířky V (E) a černý měřící kabel
do zdířky COM (D).
- Obě měřící sondy připojte k měřenému objektu (k baterii, obvodu,
atd.). Červená měřící sonda indikuje kladný pól a černá sonda
záporný pól.
- Na displeji se zobrazuje výsledek měření současně s polaritou.
- Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte multimetr.
Pokud se při měření stejnosměrného napětí zobrazuje před naměřenou hodnotou znaménko
mínus „-“, má změřené napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „V/DC“ má vstupní odpor ≥10 MΩ. Nemá to však na obvod téměř žádný vliv.
d) LoZ - Měření střídavého napětí při nízké vstupní impedanci
Funkce
Rozsah měření
Zdířky
A
mA
µA
Funkce LoZ umožňuje měření střídavých napětí s nízkou impedancí (přibližně 300 kΩ).
Nižší vnitřní odpor měřicího přístroje snižuje špatná měření rozptýlených fantomových napětí.
Při tomto způsobu měření má však odpor větší vliv na obvod, než při standardním měření.
Při měření střídavých napětí postupujte následujícím způsobem „AC“ (LoZ V ):
Zapněte DMM a zvolte měřící funkci „LoZ V “.
Na displeji se zobrazí „LoZ AC“ a jednotka „V“.
-
Zapojte červený měřící kabel do zdířky V (E) a černý
měřící kabel do zdířky COM (D).
-
Připojte obě měřící sondy paralelně k měřenému objektu
(k baterii, obvodu, atd.).
-
Na hlavním displeji se zobrazí hodnota naměřeného
napětí a na malém vedlejším displeji frekvence.
-
Po dokončení měření odstraňte měřící kabely
z měřeného objektu a vypněte multimetr.
Rozsah napětí „LoZ V/AC“ má vstupní odpor
<300 kΩ. Bude to mít určitý vliv na obvod.
e) Měření napětí „mV“
Multimetr má speciální funkci vyhrazenou pro měření nižších
napětí do 600 mV při vysokém rozlišení. Tuto funkci lze
použít pro měření střídavých i stejnosměrných napětí.
Při měření střídavého napětí postupujte následujícím
způsobem „AC“ (mV )
-
Zapněte DMM a zvolte funkci měření „mV “.
Na displeji se zobrazí „AC“ a jednotka „mV“.
-
Zapojte červený měřící kabel do zdířky V (E) a černý
měřící kabel do zdířky COM (D).
-
Obě měřící sondy připojte k měřenému objektu
(generátor, obvod, atd.).
-
Na displeji se zobrazí naměřená hodnota.
Na menším vedlejším displeji se zobrazuje frekvence.
-
Po dokončení měření odstraňte měřící kabely
z měřeného objektu a vypněte DMM.
Rozsah napětí „mV“ má vstupní odpor ≥10 MΩ. Při otevřených vstupech měření může vysoký
vstupní odpor způsobit, že se zobrazí neurčitá naměřená hodnota. Nemá to však vliv
na výsledek měření.
Při měření stejnosměrného napětí postupujte následujícím způsobem „DC“ (mV )
-
Zapněte DMM a zvolte funkci měření „mV “.
-
Stiskněte tlačítko „SELECT“, aby se DMM přepnul na měření
stejnosměrného proudu. Na displeji se zobrazí „DC“ a jednotka „mV“.
-
Zapojte červený měřící kabel do zdířky V (E) a černý měřící kabel
do zdířky COM (D).
-
Připojte obě měřící sondy paralelně k měřenému objektu (k baterii,
obvodu, atd.). Červená měřící sonda indikuje kladný pól a černá
sonda záporný pól.
-
Na displeji se zobrazuje příslušná naměřená hodnota současně
s polaritou.
-
Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte DMM.
Pokud se u stejnosměrného napětí zobrazuje před naměřenou hodnotou znaménko mínus „-“,
má změřené napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „mV“ má vstupní odpor ≥1000 MΩ. Při otevřených vstupech měření může
vysoká citlivost způsobit, že se zobrazí nedefinovaná naměřená hodnota. Nemá to však vliv
na výsledek měření.
f) Měření proudu „A“
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Maximální přípustné napětí v měřeném obvodu nesmí přesáhnout 1000 V.
Měření proudu >10 A se musí provádět maximálně 10 sekund s 15 minutovými
přestávkami v měření.
V měřícím rozsahu A nikdy neměřte proud vyšší než 20 A a v rozsahu mA/ µA proud
nad 600 mA. V opačném případě se aktivují pojistky.
Měření proudu začínejte vždy v nejvyšším rozsahu a v případě potřeby ho přepínejte
směrem dolů. Před provedením změny rozsahu a před připojením multimetru vždy
obvod vypněte. Všechny rozsahy měření jsou zabezpečeny pojistkami a chrání se tak
proti přetížení.
Při měření stejnosměrného proudu postupujte následujícím způsobem (A ):
-
Zapněte multimetr a zvolte požadovanou funkci měření „A, mA, µA “.
-
Níže uvedená tabulka zobrazuje různé funkce měření a dostupné rozsahy.
Vyberte si rozsah měření a příslušné zdířky měření.
měření
-
V závislosti na výběru zapojte červený měřící kabel
do zdířky“ „A“ (C), nebo µA mA a černý měřící kabel
do zdířky COM (D).
-
Obě měřící sondy připojte sériově k měřenému objektu
(k baterii, obvodu, atd.), který je ve vypnutém stavu.
Příslušný obvod musí být proto otevřený.
-
Po připojení obvod zapněte.
-
Na displeji se zobrazuje naměřená hodnota současně
s její polaritou.
-
Po dokončení měření obvod znovu vypněte, odstraňte
měřící kabely z měřeného objektu a vypněte DMM.
mínus „-“, má změřený proud opačný směr (nebo jsou
obráceně měřící vodiče).
Při měření střídavého proudu postupujte následujícím způsobem (A ):
-
Zapněte multimetr a zvolte požadovanou funkci měření „A, mA, µA“.
-
Pro přepnutí na střídavý proud stiskněte tlačítko „SELECT“.
Na displeji se zobrazí „AC“. Dalším stiskem tlačítka se vrátíte zpět
k měření DC.
-
Připojte měřicí přístroj, jak popisujeme výše v části „Měření
stejnosměrného proudu“.
-
Na displeji se zobrazí naměřená hodnota. Na menším vedlejším
displeji se zobrazuje frekvence.
-
Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte DMM.
<10 A (<20 A) COM + A
<600 mA COM + µA mA
<6000 µA COM + µA mA
Pokud se při měření stejnosměrného proudu
zobrazuje před naměřenou hodnotou znaménko

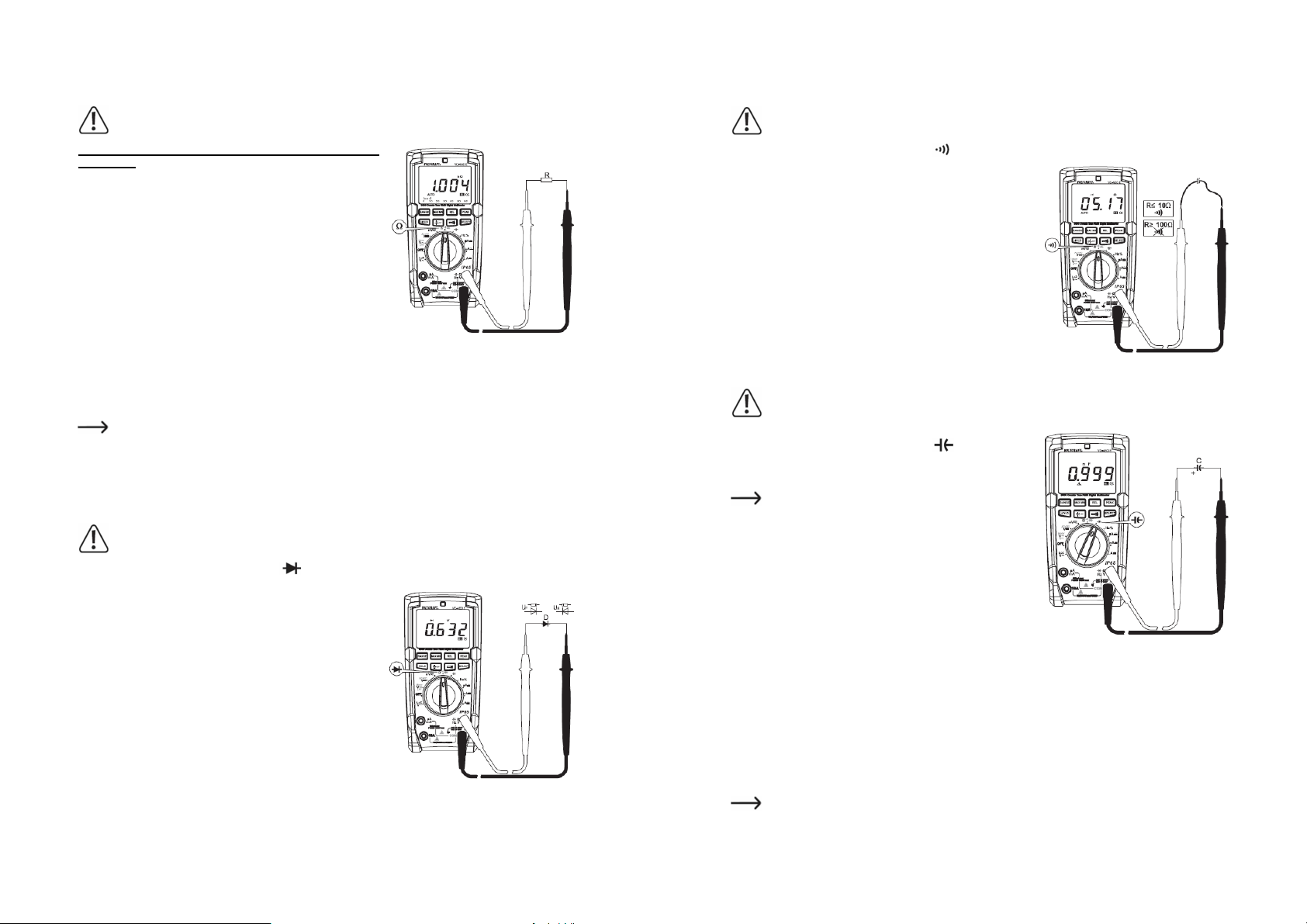

g) Měření odporu
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
Při měření velikosti odporu postupujte následujícím
způsobem:
-
Zapněte DMM a zvolte funkci měření „Ω“.
-
Červený měřící kabel zapojte do zdířky Ω (E) a černý
měřící kabel do zdířky COM (D).
-
Vytvořte mezi oběma měřícími hroty kontakt
a zkontrolujte, zda měřící kabely vedou proud. Na displeji
přístroje by se měla zobrazit hodnota odporu přibližně
0 – 0,5 Ω (vlastní odpor zkušebních kabelů).
-
V případě měření nízké impedanci stiskněte tlačítko
„REL“ (G), aby se do následného měření impedance
nepromítla impedance měřících kabelů.
Na displeji se zobrazí hodnota 0 Ω.
-
Nyní přiložte dva měřící hroty k měřenému objektu.
Za předpokladu, že odpor není příliš vysoký a jeho obvod
není přerušený, na displeji se zobrazí naměřená hodnota.
Počkejte, dokud se výsledek nestabilizuje. Pokud se jedná o odpor vyšší než 1 MΩ, může to trvat
několik sekund.
-
Pokud se na displeji přístroje zobrazí symbol „OL“, (overload), znamená to, že jste překročili
měřící rozsah, nebo že je měřený obvod přerušený.
-
Po dokončení měření odstraňte z měřeného odporu hroty měřících kabelů a vypněte multimetr.
Při měření velikosti odporu dávejte pozor, aby místa, kterých se dotýkají hroty měřících sond,
nebyly pokryty nečistotou, olejem, kalafunou apod., protože v takovém případě můžou být
výsledky měření nepřesné.
Tlačítko „REL“ funguje, jen když se zobrazuje naměřená hodnota. Pokud se zobrazuje „OL“,
nelze tuto funkci aktivovat.
h) Testování diod
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
-
Zapněte DMM a zvolte funkci měření .
-
Stiskněte 2x tlačítko SELECT, aby se zvolila správná funkce měření. Na displeji se zobrazuje
symbol testování diod a jednotka Volt (V). Dalším stiskem
SELECT by se přístroj přepnul na další funkci měření.
-
Červený měřící kabel zapojte do zdířky Ω (E) a černý
měřící kabel do zdířky COM (D).
-
Přiložte oba hroty měřících sond k sobě a zkontrolujte,
zda měřící kabely vedou elektrický proud.
Na displeji přístroje by se měla zobrazit nulová hodnota
napětí (přibližně 0,000 V).
-
Přiložte hroty měřících sond k měřenému objektu (diodě).
-
Na displeji se zobrazuje kontinuální napětí „UF“
ve voltech v propustném směru. Pokud se zobrazí OL,
dioda se měří v závěrném směru (UR) nebo je dioda
vadná (přerušená). Pro kontrolu proveďte měření na
opačných pólech.
-
Po dokončení měření odstraňte z měřeného objektu hroty
měřících kabelů a vypněte multimetr.
i) Kontrola propojenosti obvodu
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
-
Zapněte DMM a zvolte funkci měření .
-
Stiskněte jedenkrát tlačítko SELECT (E), aby se zvolila
správná funkce měření. Na displeji se zobrazí symbol
měření propojenosti obvodu a jednotka Ohm (Ω ).
Opakovaným stiskem SELECT se přístroj přepne na další
funkci měření.
-
Červený měřící kabel zapojte do zdířky Ω (E) a černý
měřící kabel do zdířky COM (D).
-
Naměřená hodnota, která je nižší nebo rovná 10 Ω,
zobrazuje, že obvod je průchodný a v takovém případě se
z přístroje ozve akustická signalizace (pípání).
Rozsah měření je do 600 Ω.
-
Pokud dojde k překročení rozsahu měření, nebo pokud
je měřený obvod přerušen, zobrazí se na displeji „OL“.
-
Po dokončení měření odstraňte z měřeného objektu hroty
měřících kabelů a vypněte multimetr.
j) Měření kapacity
Zajistěte, aby všechny části obvodu, obvody a komponenty a všechny objekty,
které hodláte měřit, byly odpojeny od proudu a bez napětí.
Vždy dodržujte polaritu elektrolytických kondenzátorů.
-
Zapněte DMM a zvolte funkci měření .
-
Červený měřící kabel zapojte do zdířky Ω (E) a černý
měřící kabel do zdířky COM (D).
Protože měřící vstup tohoto digitálního multimetru je
velmi citlivý, může se stát, že se při volně položených
měřících kabelech (bez přiložení hrotů ke kontaktům
kondenzátoru) se na displeji přístroje zobrazí nějaká
naměřená hodnota. V takovém případě stiskněte
tlačítko REL, aby se hodnota vynulovala.
Funkce automatického výběru rozsahu je vypnuta.
Tento postup se doporučuje pro malé kapacity
v rozsahu nF.
-
Nyní přiložte oba hroty měřících kabelů (červený = kladný
pól a černý = záporný pól) k měřenému objektu (kontakty
kondenzátoru). Po chvilce se na displeji zobrazí naměřená hodnota kapacity kondenzátoru.
Počkejte, dokud se hodnota neustálí. V případě, že je kapacita vyšší než 40 µF, to může trvat
několik sekund.
-
Pokud dojde k překročení rozsahu měření, zobrazí se na displeji „OL“.
-
Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte multimetr.
k) Měření frekvence (elektronické)
DMM můžete použít k měření a indikaci frekvence napěťového signálu od 60 Hz do 40 MHz.
Maximální vstupní rozsah je 30 Vrms. Nehodí se k měření v síti. Dodržujte vstupní hodnoty, které jsou
uvedeny níže v části „Technické údaje“.
Pro měření v síti použijte zobrazení frekvence na malém vedlejším zobrazení v příslušných
rozsazích napětí a proudu.
Při měření frekvence postupujte následujícím způsobem:
-
Zapněte multimetr a zvolte funkci měření „Hz“. Na displeji
se zobrazí „Hz“.
-
Zapojte červený měřící kabel do zdířky Hz (E) a černý
měřící kabel do zdířky COM (D).
-
Obě měřící sondy připojte k měřenému objektu
(generátor signálu, obvod, atd.).
-
Na hlavním displeji se zobrazí frekvence a v menším
zobrazení uvidíte procentuální vyjádření trvání impulzu
kladné poloviny vlnového průběhu. Např. v případě
symetrického signálu se zobrazí 50%.
-
Po dokončení měření odstraňte měřící kabely
z měřeného objektu a vypněte DMM.
i) Měření teploty
Při měření teploty se smí měřené teplotě vystavit pouze teplotní senzor, kterým
se měří. Abyste se vyhnuli chybám v měření, nepřekračujte rozsah provozní teploty
multimetru. Kontaktní senzor teploty se smí používat jen k měření teploty povrchů,
které jsou bez napětí.
Součástí dodávky DMM je i drátový senzor, který slouží
k měření teplot v rozsahu od -40 °C do +230 °C. Abyste mohli
využít celý měřící rozsah multimetru (-40 až + 1000 °C),
budete potřebovat termočlánek typu K, který je k dostání jako
volitelné příslušenství. V případě termočlánků typu
K s miniaturním konektorem bude k jejich připojení potřebný
ještě volitelný adaptér se zdířkou typu K.
K měření teploty lze použít všechny typy termočlánků K.
Naměřená teplota se může zobrazovat, buď v stupních Celsia
(°C), nebo Fahrenheita (°F).
Při měření teploty postupujte následujícím způsobem:
-
Zapněte DMM a zvolte měřící rozsah „°C°F“.
Na displeji se zobrazí symbol pro měření teploty.
-
Zapojte přiložený adaptér (O) senzoru se správnou
polaritou, tj. kladným pólem do zdířky V a COM.
Adaptér lze do zdířek připojit jen v jednom směru
a z bezpečnostních důvodů úplně zakryje zdířky
pro měření proudu.
-
Na displeji se zobrazí hodnota teploty v °C.
-
Pro změnu jednotek teploty z °C na °F použijte tlačítko SELECT. Po každém stisku tlačítka dojde
k změně jednotek.
-
Pokud se na displeji zobrazuje „OL“, došlo buď k přesahu rozsahu měření, nebo je přerušení na
senzoru.
-
Po dokončení měření odstraňte senzor a vypněte multimetr.
l) Zobrazení směru rotace fází v 3 fázové síti - funkce „Motor“
Pomocí této funkce DMM dokáže identifikovat směr rotace v 3 fázové síti. K zobrazení sledu fází jsou
potřeba jen 2 měřící vodiče. Během měření se musí postupně sledovat vodiče L1, L2 a L3. DMM
identifikuje časový posun fází a následně zobrazí směr rotace (rotující pole) v podobě šipek.
Tato funkce je dostupná jen v rozsahu AC-V.
Při zjišťování sledu fází postupujte následujícím
způsobem:
-
Zapněte multimetr a zvolte měřící funkci „Motor“.
Na displeji se zobrazí „AC“ a jednotka „V“.
-
Zapojte červený měřící kabel do zdířky Hz (E) a černý
měřící kabel do zdířky COM (D).
-
Stiskněte a asi 2 sekundy podržte tlačítko SELECT.
Ozvou se dvě pípnutí a začne blikat symbol zámku
(H19). Vypne se automatické nastavení rozsahu
a zvolí se rozsah 600 V. Na displeji se zobrazí
hodnota přibližně 0,00 V.
-
Připojte černou měřící sondu k vnějšímu vodiči L3.
Toto připojení zůstává během měření neměnné.
Červenou měřící sondu připojte k vnějšímu vodiči L1.
-
Když měřicí přístroj detekuje dva vnější vodiče,
zobrazí se normální napětí a symbol zámku přestane
blikat a zůstane svítit.
-
Nyní změňte připojení červené sondy a připojte ji na 5 sekund k vodiči L2. Pokud ji necháte
připojenou déle, DMM přeruší měření a funkce se bude muset znovu zapnout.
-
Měřicí přístroj vyhodnotí posun fází na třech vnějších vodičích na základě změny měřicího bodu
na červeném vodiči a na displeji zobrazí směr rotace pomocí šipek. Směr šipky zobrazuje
příslušný směr rotace:
Ve směru hodinových ručiček = otáčení doprava
Proti směru hodinových ručiček = otáčení doleva
-
Pro další měření stiskněte jedenkrát krátce tlačítko SELECT. Pro vypnutí funkce tlačítko SELECT
stiskněte a alespoň 2 sekundy podržte.
-
Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte DMM.
Při této funkci nelze používat tlačítka RANGE, MAX MIN, REL a PEAK.
Při měření 3 fázového motoru s proměnnou frekvencí se může objevit PWM rušení
(PWM = pulsně šířková modulace). Aby se toto rušení omezilo, je potřeba delší čas měření
(alespoň 30 sekund).
V takovém případě slouží indikované napětí jen jako referenční hodnota, na kterou
se nevztahuje deklarovaná přesnost měření.
Další funkce
Pomocí tlačítek funkcí (G) se aktivují různé další funkce. Když se stiskne tlačítko některé funkce, ozve
se pro potvrzení zvukový signál.
a) Funkce SELECT
Některým z tlačítek jsou přiděleny i vedlejší funkce. Tato tlačítka, resp. k nim přiřazené vedlejší
funkce, jsou označené červeně. Když je chcete aktivovat, stiskněte tlačítko SELECT a po každém
stisku se DMM přepne na další funkci.
b) RANGE - Manuální výběr rozsahu
Funkce RANGE vám dovoluje manuálně nastavit určitý rozsah měření. Může se stát, že pokud
je stanovení rozsahu problematické, funkce automatického určení rozsahu vybere nejbližší vyšší
rozsah, nebo přepíná sousedící rozsahy. Aby se tomu zabránilo, můžete u některých funkcí nastavit
rozsah manuálně.
Manuální nastavení rozsahu funguje u všech funkcí měření kromě funkce „Motor“, „mV“, testu
propojenosti a testu diod.
Po stisku tlačítka RANGE se z displeje ztratí symbol AUTO a DMM se přepne do režimu manuálního
určování rozsahu.
Každým stiskem tlačítka RANGE se přepíná rozsah měření a dosažení konce rozsahu se znovu
zobrazí nejnižší rozsah. Příslušný rozsah měření je indikován desetinným místem.
Pro vypnutí této funkce stiskněte a asi 2 sekundy podržte tlačítko RANGE. Na displeji se zobrazí
symbol AUTO a znovu se aktivuje automatické určování rozsahu. Funkce manuálního nastavení
rozsahu se vypíná také přepnutím funkce měření.
c) Funkce MAX MIN
Tato funkce vám dovoluje uložení a zobrazení maximálních a minimálních hodnot naměřených během
série měření. Pro aktivaci funkce stiskněte tlačítko „MAX MIN“. Funkce automatického výběru rozsahu
se vypne.
Když je funkce aktivní ukládají se současně min. a max. hodnoty právě probíhající série měření.
Hodnoty se ukazují ve vedlejším zobrazení menšími číslicemi a lze je přepínat stiskem tlačítka
MAX/ MIN.
Hodnoty se vymažou po změně funkce měření, nebo když přístroj vypnete.
Pokud chcete funkci vypnout, stiskněte a asi 2 sekundy podržte tlačítko MAX MIN.
Z displeje se ztratí symbol „MAX“ nebo „MIN“ a znovu se zobrazí „AUTO“.
Funkci MAX MIN nelze aktivovat při měření „Motor“ a „Hz“.
d) Funkce REL
Funkce REL slouží k měření referenční hodnoty, aby se zabránilo ztrátám na vodičích,
které se objevují například během měření odporu. Aktuálně naměřená hodnota se vynuluje a dojde
k nastavení nové referenční hodnoty. Funkce automatického výběru rozsahu se vypne.
Pro aktivaci této funkce měření stiskněte tlačítko REL. Na displeji se zobrazí „ “.
Pro vypnutí funkce stiskněte znova tlačítko REL nebo přístroj přepněte na jinou funkci měření.
Funkce REL není dostupná při měření „Motor“ a „Hz“.
e) Funkce Hz – měření frekvence (elektrické)
Polohy ovladače pro funkce měření napětí a proudu obsahují také vedlejší funkce měření frekvence.
Tyto vedlejší funkce vyžadují, aby úroveň signálu byla vyšší než 30 Vrms a měla šířku pásma
do 400 Hz. Hodí se proto pro měření frekvence sítě.
Pro měření frekvence proudu nebo napětí stiskněte tlačítko „Hz“ a na displeji se zobrazí frekvence
v Hz. Pro vypnutí stiskněte znovu tlačítko „Hz“.
f) Funkce HOLD
Funkce HOLD přidrží naměřenou hodnotu na displeji a umožní vám její snadnější zachycení
a přečtení.
Pokud se provádí měření na živých vodičích, musíte se před zahájením měření
ubezpečit, že funkce HOLD je vypnuta. V opačném případě nebudou výsledky měření
přesné! Tuto funkci nelze použít, když je zapnuta funkce „Motor“.
Chcete-li funkci zapnout, stiskněte tlačítko HOLD. Ozve se potvrzující zvukový signál a na displeji
se zobrazí „H“. Pro vypnutí funkce stiskněte znovu tlačítko HOLD, nebo změňte funkci měření.
g) Podsvícení displeje
Multimetr pomocí světelného senzoru automaticky detekuje intenzitu světla v prostředí a zapíná podle
potřeby podsvícení displeje. Tato funkce automatické aktivace podsvícení je signalizována na displeji
symbolem „BL“. Můžete ji vypnout tlačítkem a poté zůstane vypnuta, až dokud se přístroj
nevypne. Funkce se znovu aktivuje při dalším zapnutí multimetru.
h) LED svítilna
Přístroj má na zadní straně integrovanou bílou LED svítilnu. Světlo se zapíná a vypíná tlačítkem
s obrázkem svítilny. Každým stiskem tlačítka světlo zapne, nebo vypne.
Svítilna zůstane zapnuta, dokud se tlačítkem manuálně nevypne, resp. dokud se DMM nevypne
otočným ovladačem (poloha OFF), nebo automaticky a asi po 15 minutách.
i) Automatické vypnutí
DMM se automaticky vypíná, pokud se asi 15 minut nestiskne žádné tlačítko a nepoužije se otočný
přepínač. Chrání se tak baterie, šetří se její energie a prodlužuje se životnost. Aktivní funkce je na
displeji signalizována symbolem „ “.
Po automatickém vypnutí multimetr znova zapnete, pokud pootočíte otočný přepínač nebo stisknete
libovolné tlačítko (kromě tlačítek svítilny a podsvícení displeje).
Funkci automatického vypnutí můžete manuálně vypnout.
Vypněte multimetr (OFF). Stiskněte a podržte tlačítko „SELECT“ a otočným ovladačem přístroj
zapněte. Symbol „ “ se z displeje ztratí. Funkce zůstane vypnuta, až dokud se multimetr nevypne
otočným ovladačem.
Čištění a údržba
a) Obecně
Aby bylo možné zaručit přesnost měření po delší dobu, měl by se multimetr kalibrovat alespoň
jedenkrát za rok.
Kromě příležitostného čištění a výměny baterie nevyžaduje přístroj žádnou
údržbu. Pokyny k výměně baterie najdete níže.
Pravidelně kontrolujte technickou bezpečnost přístroje
a měřících kabelů (např. poškození krytu přístroje, skřípnuté
kabely, atd.).
Na zadní straně DMM jsou držáky, do kterých můžete zachytit měřící
kabely. Sondy kabelů můžete umístit tak, aby byly mimo DMM,
nebo vyčnívaly nad přístroj (viz obrázek).
b) Čištění
Při čištění přístroje dodržujte vždy následující bezpečnostní pokyny:
Neotvírejte kryt přístroje a neodstraňujte z něj žádné
komponenty, ledaže by je bylo možné odstranit pouze rukou.
Může dojít k odhalení součástí, které jsou pod proudem.
Před čištěním a prováděním údržby odpojte od multimetru
měřící kabely a všechny měřené objekty. DMM vypněte.
K čištění nepoužívejte abrazivní čisticí prostředky, líh apod. Tyto látky by
mohly způsobit narušení povrchu přístroje. Jejich výpary jsou navíc nebezpečné a hořlavé.
Při čištění nepoužívejte ani ostré nástroje, šroubováky, kovové kartáčky a podobné předměty.
Přístroj, jeho displej a měřící vodiče čistěte jen antistatickým, lehce navlhčeným hadříkem.
Před dalším použitím nechte multimetr zcela vyschnout.

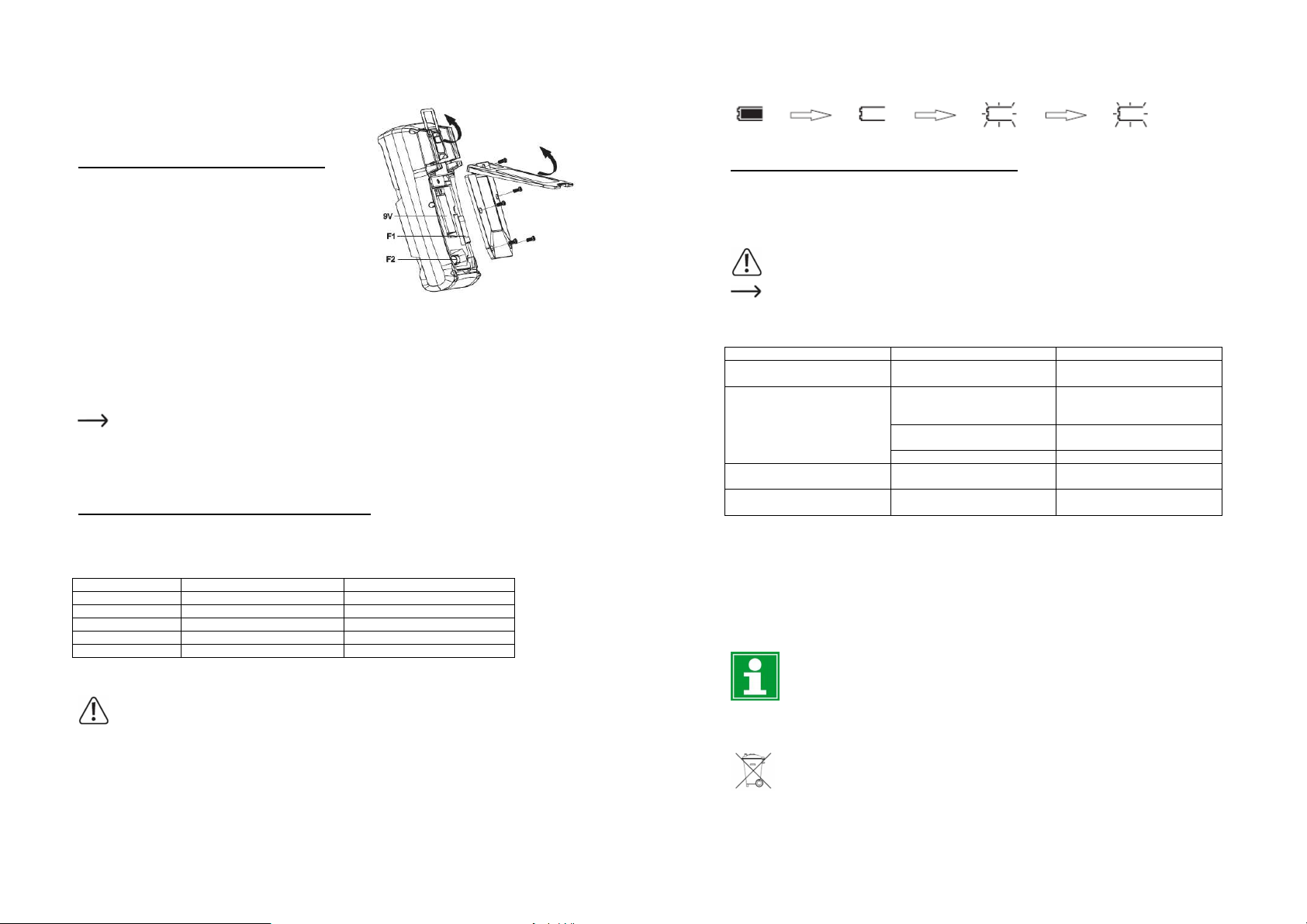

c) Otevření multimetru
Pojistka
F1 F2
Hodnota
Rozměry
Typ
Charakteristika
Obj. číslo
Problém
Možná příčina
Návrh řešení
Kryt přístroje umožňuje po otevření schránky baterie
a pojistky jen přístup k baterii a k pojistce. Zvyšuje se tím
bezpečnost uživatele a pohodlí během provozu DMM.
Při otvírání postupujte následujícím způsobem:
-
Odpojte od multimetru všechny měřící vodiče
a vypněte ho.
-
Vyklopte opěrku (N).
-
Vhodným šroubovákem vyšroubujte šrouby (M) v krytu
schránky baterie na zadní straně přístroje.
-
S vyklopenou opěrkou vytáhněte kryt schránky baterie
(N) z přístroje.
-
Nyní máte přístup k baterii a k pojistce.
-
Po otevření víka schránky baterie vždy zkontrolujte,
zde je těsnění kolem schránky čisté a neporušené.
Zajistí se tím ochrana proti pronikání prachu a vody.
-
Po výměně schránku znovu zavřete a kryt zajistěte šroubem.
-
Multimetr je opět připraven k použití.
d) Výměna pojistek
Měřící rozsahy měření proudu jsou zajištěny vysoce výkonnou pojistkou. Pokud zjistíte, že měření
v tomto rozsahu není možné provést, musíte pojistku vyměnit.
Pojistky můžete zkontrolovat, když je kryt DMM zavřený, pomocí funkce měření odporu.
Vyberte funkci měření „Ω“. Měřícím vodičem propojte zdířku měření „Ω“ (E) a zdířku mA (B),
nebo A (C).
Pokud je pojistka v pořádku, měla by se na displeji objevit následující naměřená hodnota:
mA: < 1,5 MΩ; A: < 5 Ω.
Když se zobrazí vyšší naměřená hodnota, nebo „OL“, pojistku je potřeba vyměnit.
Při výměně pojistky postupujte následujícím způsobem:
-
Odpojte připojené měřící vodiče od DMM a od měřeného obvodu a vypněte multimetr.
-
Podle výše uvedeného popisu otevřete kryt schránky.
-
Vyměňte vadnou pojistku za novou pojistku stejného typu a jmenovitého proudu.
Pojistky mají následující specifikaci:
FF 600mA H 1000 V F11A H 1000 V
6,3 x 32 mm 10 x 38 mm
Keramická Keramická
Rychlá Rychlá
-
Schránku znovu zavřete.
Z bezpečnostních důvodů není dovoleno používat opravovanou pojistku
nebo přemosťovat držák pojistky. Může to vést k požáru nebo k explozi elektrického
oblouku.
e) Vložení a výměna baterie
K napájení přístroje potřebujete 1 baterii 9 V. Před prvním použitím, nebo když se na displeji zobrazí
symbol Lo.bt, musíte do přístroje vložit novou baterii.
Stav baterie signalizují dynamické symboly, které se mění v závislosti na jejím stavu.
Pokud začne blikat symbol prázdné baterie, musí se do přístroje vložit nová baterie, aby se zabránilo
chybám v měření.
442335 126357
Zobrazované symboly:
Lo.bt
Plná baterie Téměř prázdná Slabá baterie Baterie se musí vyměnit
Při výměně baterie postupujte následujícím způsobem:
-
Odpojte měřící kabely od měřeného obvodu a od multimetru. Vypněte DMM.
-
Podle výše uvedeného popisu otevřete kryt schránky baterie.
-
Starou baterii vyměňte za novou baterii stejného typu. Při vkládání baterie do schránky dejte
pozor na její správnou polaritu, která je vyznačena v schránce.
-
Kryt schránky znovu pečlivě uzavřete.
Nepoužívejte nikdy multimetr s otevřeným krytem schránky baterie.
NEBEZPEČÍ SMRTELNÉHO ÚRAZU!
Vhodnou alkalické baterii si můžete objednat pod objednacím číslem 652509.
Používejte pouze výkonné alkalické baterie s dlouhou životností.
Řešení problémů
Multimetr nepracuje. Není slabá baterie? Zkontrolujte stav baterie
a v případě potřeby ji vyměňte.
Naměřená hodnota se nemění. Není aktivní nesprávná funkce
měření (AC/DC)?
Zkontrolujte displej (AC/DC)
a v případě potřeby přepněte
funkce.
Jsou měřicí kabely správně
připojeny ke zdířkám?
Ověřte si připojení měřicích
kabelů.
Není aktivní funkce HOLD? Vypněte funkci HOLD.
Nelze provést měření
v měřícím rozsahu A.
Nelze provést měření
v měřícím rozsahu mA/µA.
Není vadná pojistka pro rozsah
měření A?
Není vadná pojistka pro rozsah
měření mA/µA ?
Zkontrolujte pojistku F2 – 11 A.
Zkontrolujte pojistku
F1 – 600 mA
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního
multimetru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Přepěťová kategorie
CAT III 1000 V; CAT IV 600 V
Rozměry (D x Š x V)
195 x 95 x 58 mm
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
600,0 mV
* ± (1,3%
+ 5)
0,1 mV
600,0 V 0,1 V
600,0 V „Motor“
** ± (2,0%
+ 6) 0,1 V
Rozsah
Př
esnost
Rozlišení
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Displej 6000 bodů
Rychlost měření cca 3 měření za sekundu
Metoda měření AC Skutečná efektivní hodnota (True RMS)
Délka měřícího kabelu cca 80 cm
Měření odporu ≥ 10 MΩ (rozsah V)
Vzdálenost mezi zdířkami 19 mm (COM – V)
Automatické vypnutí cca po 15 min (funkce se může vypnout)
Provozní napětí 1x baterie 9 V
Provozní čas / životnost baterie cca 72 hodin (bez podsvícení displeje a LED svítilny)
Provozní podmínky
Provozní nadmořská výška Max. 2 000 m
Skladovací teplota -10 až 50 ºC (relativní vlhkost < 75%)
Stupeň kontaminace 2
Hmotnost cca 473 g
Bezpečnost podle EN61010-1
Ochrana IP65
0 až 30 ºC (relativní vlhkost < 75%)
+31 až 40 ºC (relativní vlhkost < 50%)
Přípustná odchylka měření
Přesnost se uvádí v ± (% naměřené hodnoty + počet jednotek (digitů) nejnižšího místa displeje
v zvoleném rozsahu).
Tato přesnost platí po dobu 1 roku při teplotě + 23 °C ± 5 °C, při nekondenzující relativní vlhkosti
vzduchu menší než 75 %. Tepelný koeficient: +0,1 x (specifikovaná přesnost)/1 ºC.
Přesnost měření nemusí platit, pokud se měří ve vysokofrekvenčním elektromagnetickém poli.
Ve vysokofrekvenčním prostředí do 1 V/m se musí ke všem uvedeným odchylkám přidat odchylka
+5%. Pro oblast nad hodnotou 1 V/m není přesnost specifikována a může způsobit zobrazování
nesprávných hodnot.
Měření stejnosměrného napětí V/DC
600,0 mV* ± (0,8% + 3) 0,1 mV
6,000 V ± (0,6% + 3) 0,001 V
60,00 V
600,0 V 0,1 V
± (0,8% + 3)
1000 V 1 V
* Jen u funkce měření „mV“
Ochrana proti přepětí 1000 V; Impedance: 10 MΩ (mV: ≥1000 MΩ)
Pokud se v rozsahu mV způsobí zkrat na vstupu měření, může se zobrazit 5 číslic.
Měření střídavého napětí V/AC
6,000 V ± (1,0% + 5) 0,001 V
60,00 V
± (1,3% + 4)
750,0 V 1 V
600,0 V „LoZ“ ± (2,6% + 4) 0,1 V
* Jen u funkce měření „mV“
** Deklarovaná přesnost neplatí při měření 3 fázového motoru s proměnnou frekvencí.
Rozsah frekvence 40 – 400 Hz; Ochrana proti přepětí 750 V; Impedance: 10 MΩ (mV: ≥10 MΩ).
Specifikovaný měřící rozsah: 5 – 100% měřícího rozsahu
Po použití funkce LoZ je nutný regenerační čas 1 min.
TRMS činitele výkyvu (CF) ≤ 3 CF až 600 V, ≤ 3 CF až 750 V
Dodatečná odchylka pro činitel výkyvu (CF) nesinusového průběhu signálu:
CF 1,0 – 2,0: +3%
CF 2,0 – 2,5: +5%
CF 2,5 – 3,0: +7%
Kritéria sledu fází pro režim „Motor“: >80 V/AC, 50 – 80 Hz
Měření stejnosměrného proudu A/DC
0,01 V
0,01 V
600,0 µA
6000 µA 1 µA
60,00 mA 0,01 mA
± (1,0% + 4)
0,1 µA
600,0 mA 0,1 mA
6,000 A ± (1,3% + 4) 0,001 A
20,00 A* ± (1,6% + 7) 0,01 A
Ochrana proti přetížení 1000 V
* Trvalé měření až do 10 A; Max. 10 sekund s přestávkou 15 min. při >10 – 20 A
Měření střídavého proudu A/AC
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
* Rozlišení
Zkušební napětí
Rozlišení
Ochrana proti přepětí
10
00 V
; zkušební proud: 0,
7 mA (typicky)
R
ozsah měření
Rozlišení
Měření frekvence „Hz“ (elektrická, vedlejší funkce A a V
600,0 µA
6000 µA 1 µA
60,00 mA 0,01 mA
± (1,3% + 4)
0,1 µA
600,0 mA 0,1 mA
6,000 A ± (1,6% + 4) 0,001 A
20,00 A* ± (2,0% + 7) 0,01 A
Frekvenční rozsah 40 – 400 Hz; Ochrana proti přepětí 1000 V
Specifikovaný měřící rozsah: 5 – 100% měřícího rozsahu
Když se způsobí zkrat na vstupu měření, můžou se zobrazit 2 číslice.
* Trvalé měření až do 10 A; Max. 10 sekund s přestávkou 15 min. při >10 – 20 A
TRMS činitele výkyvu (CF) ≤ 3 CF v rámci celého rozsahu.
Dodatečná odchylka pro činitel výkyvu (CF) nesinusového průběhu signálu:
CF 1,0 – 2,0: +3%
CF 2,0 – 2,5: +5%
CF 2,5 – 3,0: +7%
Měření odporu
60,0 Ω ± (1,3% + 3) 0,01 Ω
600,0 Ω* ± (1,3% + 3) 0,1 Ω
6,000 kΩ
60,00 kΩ 0,01 kΩ
± (1,0% + 3)
600,0 kΩ 0,1 kΩ
6,000 MΩ ± (1,6% + 4) 0,001 MΩ
60,00 MΩ ± (3% + 7) 0,01 MΩ
Ochrana proti přetížení 1000 V
Testovací napětí: přibližně -0,5 V, Testovací proud: přibližně -0,7 mA
* Přesnost po odečtu odporu měřícího kabelu
Měření kapacity
6,000 nF* ± (4% + 13) 0,001 nF
60,00 nF*
600,0 nF* 0,1 nF
6,000 µF* 0,001 µF
± (4% + 7)
60,00 µF 0,01 µF
600,0 µF 0,1 µF
6,000 mF ±13% 0,001 mF
60,00 mF 0,01 mF
Ochrana proti přetížení 1000 V
*Specifikovaná přesnost <1 µF jen funkce REL
Měření frekvence „Hz“ (elektronická)
600 Hz – 6,000 kHz
60,00 kHz 0,01 kHz
600,0 kHz 0,1 kHz
± (0,1% + 5)
6,000 MHz 0,001 MHz
40,00 MHz 0,001 MHz
Úroveň signálu (bez podílu stejnosměrného napětí):
≤100 kHz: 200 mV – 30 Vrms
>100 kHz - ≤1 MHz: 600 mV – 30 Vrms
>1 MHz - ≤10 MHz: 1 V – 30 Vrms
10 MHz - 40 MHz: 1,8 V – 30 Vrms
Rozsah měření frekvence začíná na 600 Hz
0,001 kΩ
0,01 nF
0,001 kHz
40 – 400 Hz 0,1 Hz Nespecifikováno
Úroveň signálu: Citlivost min. 30 Vrms
Měření teploty
-40 až 0 °C ±5 °C 0,1 °C
0 až +600 °C ± (2,0% + 5 °C) 0,1 °C
+600 až +1000 °C ± (2,5% + 5 °C) 1 °C
-40 až +32 °F ±6 °F 0,1 °F
+32 až 990 °F ± (2,0% + 6 °F) 0,1°F /1 °F
+990 až +1832 °F ± (3,5% + 6 °F) 1 °F
* Bez odchylky senzoru
Ochrana proti přetížení: 1000 V (typicky)
Typ senzoru: termočlánek typu K
Testování diod
Přibližně 3,0 V DC 0,001 V
Akustický test propojenosti obvodu:
600 Ω 0,1 Ω
≤10 Ω trvalá zvuková signalizace; ≤50 Ω bez pípání
Ochrana proti přetížení 1000 V
Testovací napětí přibližně -3,2 V
Testovací proud -0,7 A
Nikdy nepřekračujte maximální vstupní hodnoty. Nedotýkejte se žádných obvodů
nebo částí obvodů, pokud mají vyšší napětí než 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu.
Záruka
Na digitální multimetr Voltcraft VC-450 E poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/11/2017
Loading...
