Instrukcja użytkowania
Tester gniazda wtykowego VC40
Nr zamówienia: 1509105
Spis treści |
|
|
|
|
Strona |
1. |
Wprowadzenie.................................................................. |
2 |
2. |
Objaśnienie symboli.......................................................... |
4 |
3. |
Użytkowanie zgodne z przeznaczeniem........................... |
5 |
4. |
Zakres dostawy................................................................. |
6 |
5. |
Funkcje............................................................................. |
7 |
6. |

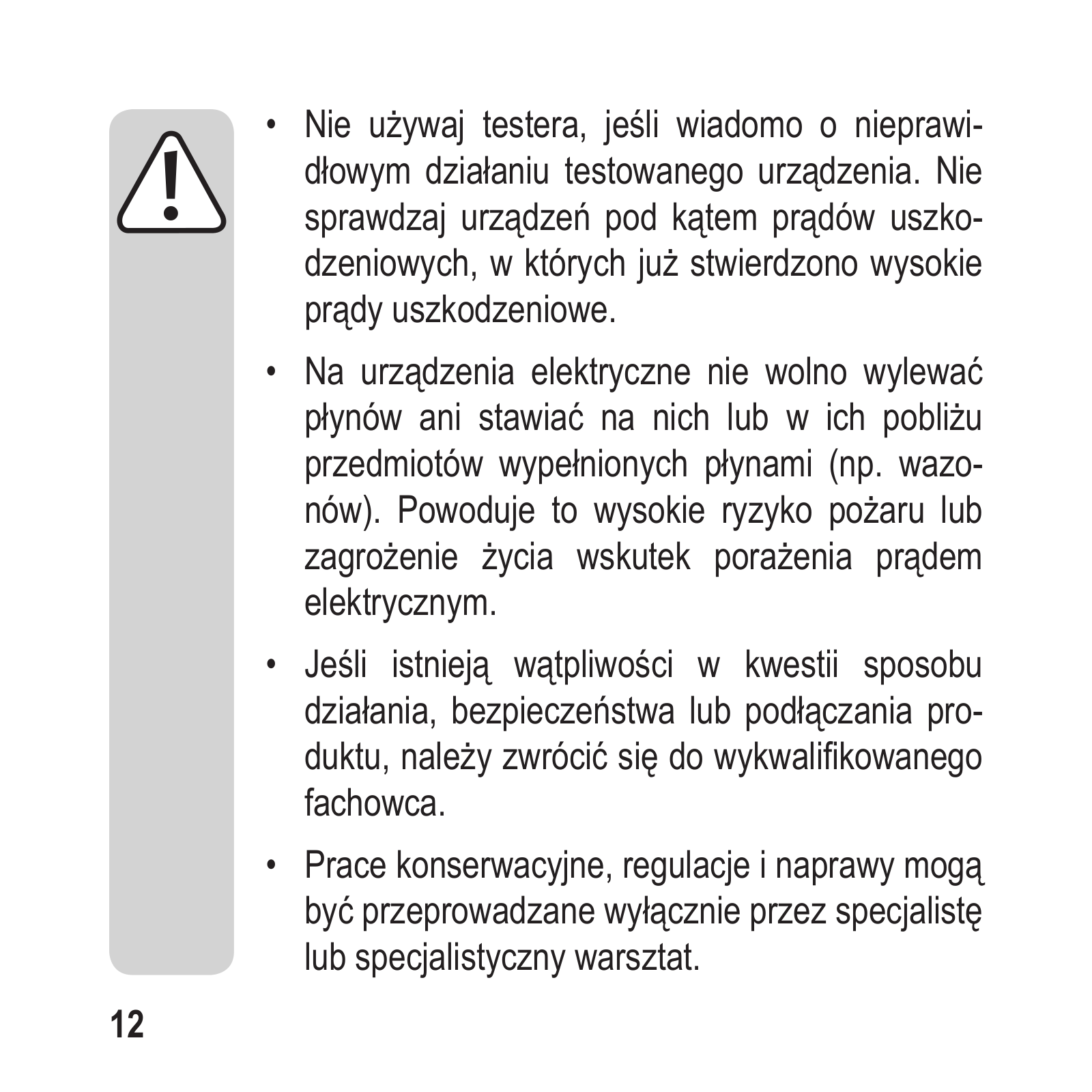

Wskazówki dotyczące bezpieczeństwa............................ |
8 |
7. |

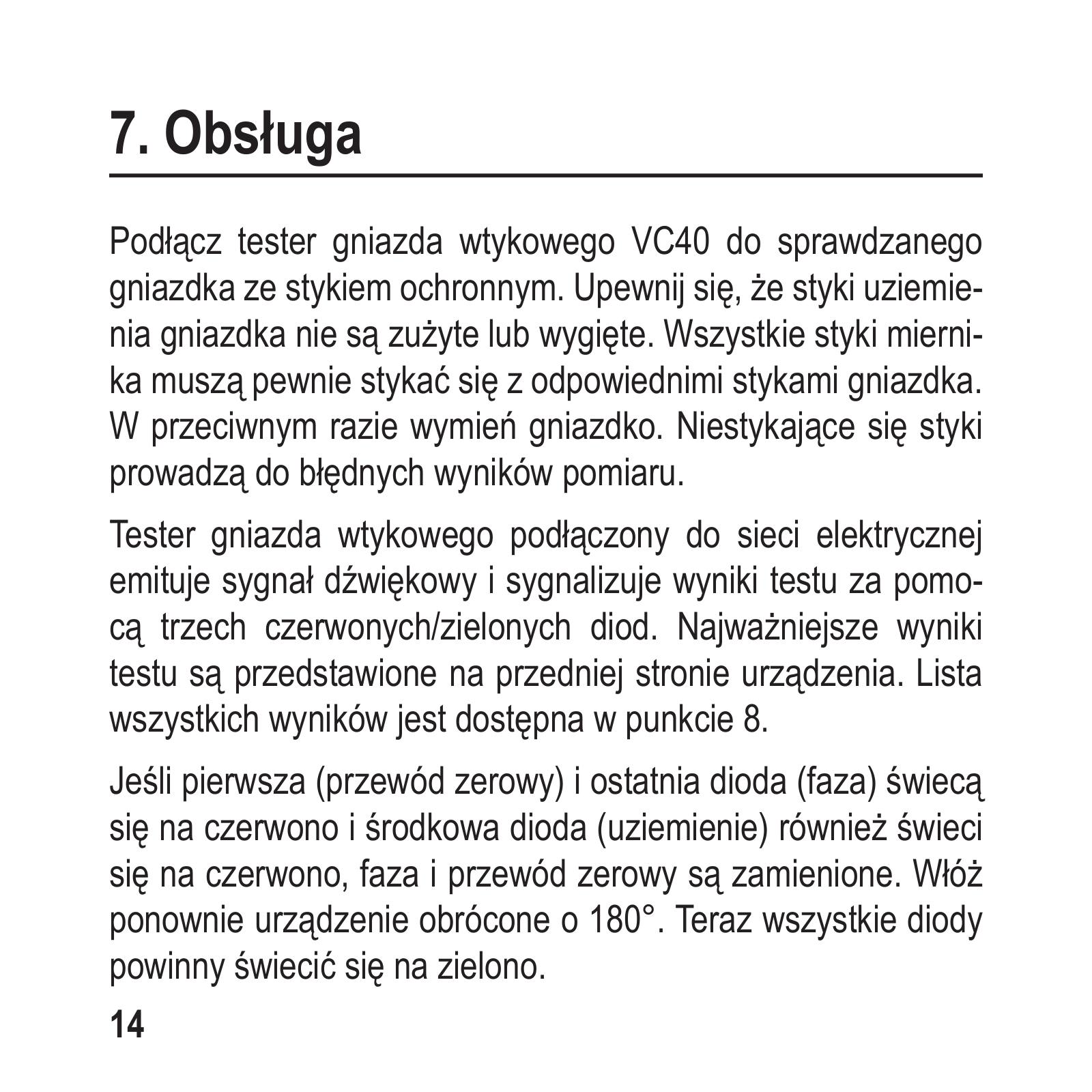

Obsługa........................................................................... |
13 |
8. |

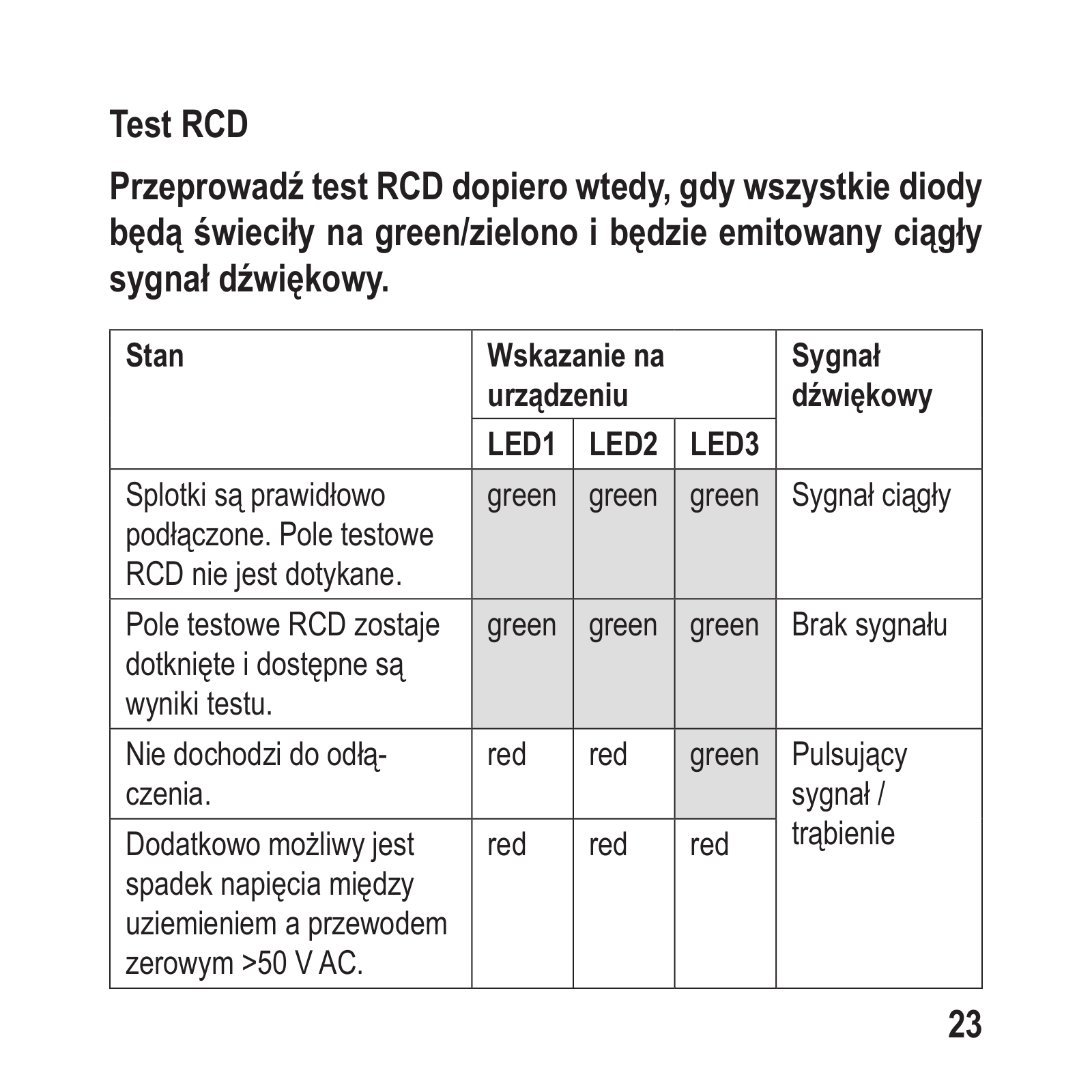

Wyniki testu — przegląd................................................. |
20 |
9. |
Utylizacja......................................................................... |
23 |
10. |

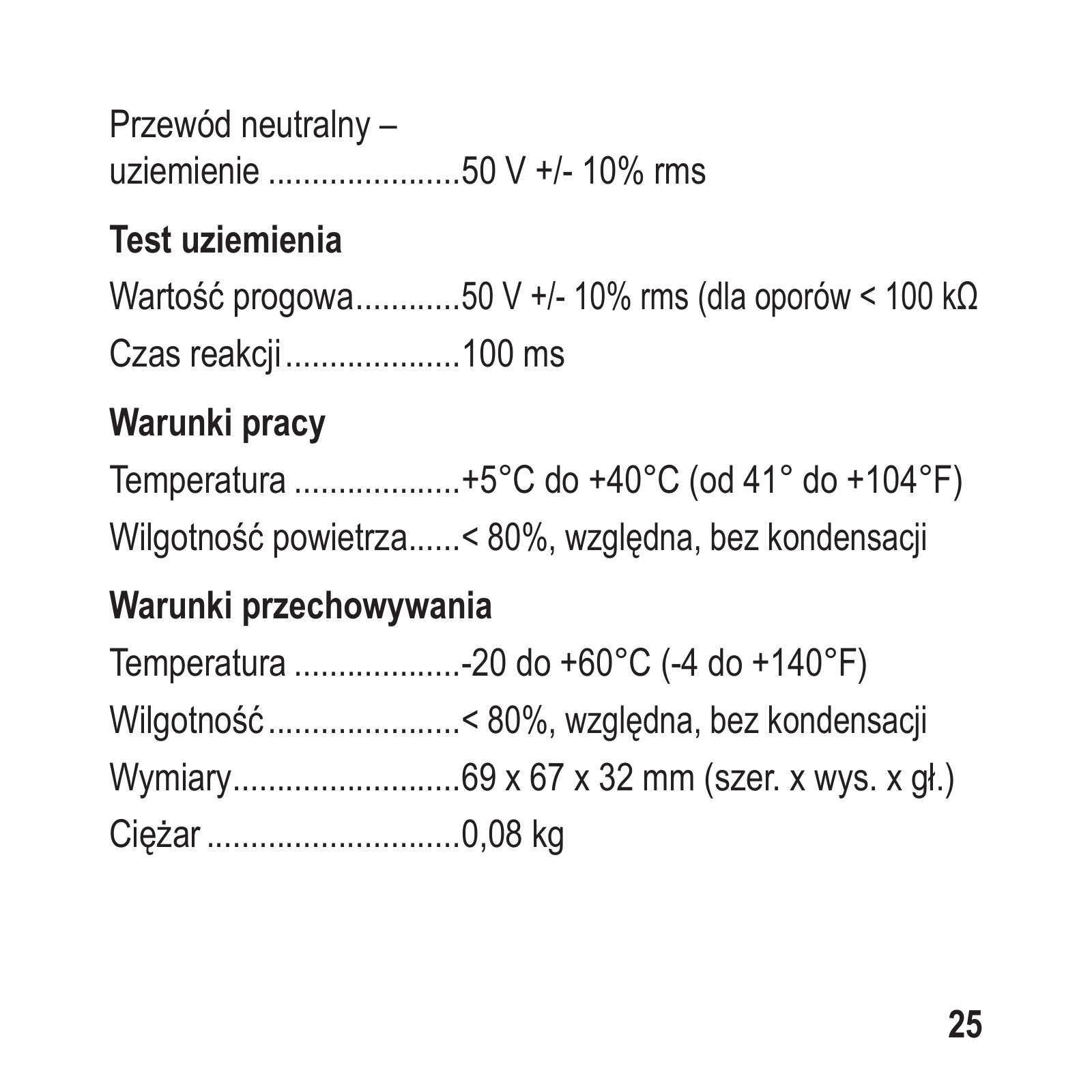

Dane techniczne............................................................. |
23 |
2
1. Wprowadzenie
Szanowni Państwo,
dziękujemy za zakup naszego produktu.
Aby utrzymać ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!
Produktjestzgodnyzobowiązującymi,ustawowymiwymogami krajowymi i europejskimi.
Niniejsza instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i użytkowania. Należy o tym pamiętać, gdy produkt przekazywany jest osobom trzecim. Prosimy zachować niniejszą instrukcję do wykorzystania w przyszłości!
3
Potrzebujesz pomocy technicznej? Skontaktuj się z nami!: (Godziny pracy: pn.-pt. 9:00 - 17:00)
|
Klient indywidualny |
Klient biznesowy |
E-mail: |
bok@conrad.pl |
|
|
b2b@conrad.pl |
|
Tel: |
801 005 133 |
(12) 622 98 22 |
|
(12) 622 98 00 |
|
Fax: |
(12) 622 98 10 |
(12) 622 98 10 |
Strona www: www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
4
2. Objaśnienie symboli
Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np. przez porażenie prądem.
Symbolzwykrzyknikiemwtrójkąciewskazujenaważne wskazówki w tej instrukcji użytkowania, których należy bezwzględnie przestrzegać.
Symbol strzałki można znaleźć przy specjalnych poradach i wskazówkach związanych z obsługą.
To urządzenie jest zgodne z CE i spełnia niezbędne europejskie wytyczne
5
3.Użytkowanie zgodne z przeznaczeniem
Tester gniazda wtykowego VC40 pozwala na łatwą i szybką kontrolę gniazd ze stykiem ochronnym, bębnów kablowych i przedłużaczy pod kątem poprawnego podłączenia. Tester gniazda wtykowego VC40 jest w stanie sprawdzić gniazdo pod kątem prawidłowego podłączenia (biegunowość), a na optycznym wyświetlaczu pokazuje błędy okablowania. Dodatkowo można przeprowadzić testy w celu ustalenia niepożądanych napięć między uziemieniem i przewodem zerowym oraz testy prądu uszkodzeniowego (RCD).
Jakiekolwiek użycie inne niż opisane powyżej prowadzi do uszkodzenia produktu i wiąże się z zagrożeniami, takimi jak zwarcia, pożar, porażenie prądem elektrycznym itp. Całego produktu nie wolno modyfikować ani przebudowywać! Dokładnieprzeczytajinstrukcjęobsługiizachowajjądowykorzystania
6
w przyszłości. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.
Należy koniecznie przestrzegać wskazówek bezpieczeństwa.
Produkt jest zgodny z obowiązującymi wymogami prawnymi, krajowymi i europejskimi. Wszystkie zawarte tutaj nazwy firm i nazwy produktów są znakami towarowymi należącymi do poszczególnych właścicieli. Wszelkie prawa zastrzeżone.
4. Zakres dostawy
•Tester gniazda wtykowego VC40
•Instrukcja obsługi
7
Aktualne instrukcje obsługi
Pobierz aktualne instrukcje obsługi, klikając link www.conrad.com/downloads lub skanując przedstawiony kod QR. Postępuj zgodnie z instrukcjami wyświetlanymi na stronie internetowej.
5. Funkcje
•Test polaryzacji

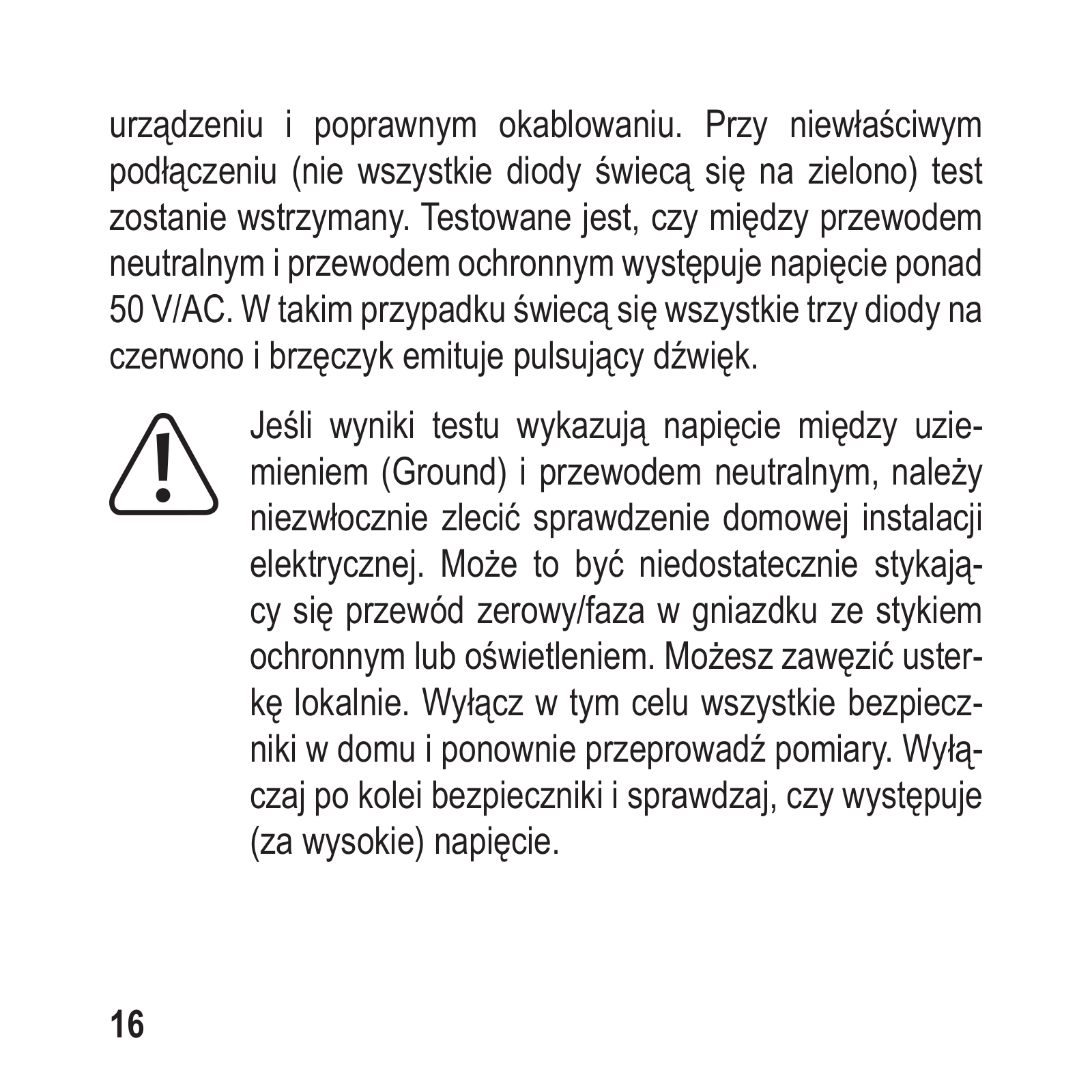

•Spadek napięcia między uziemieniem i pozostałymi przewodami

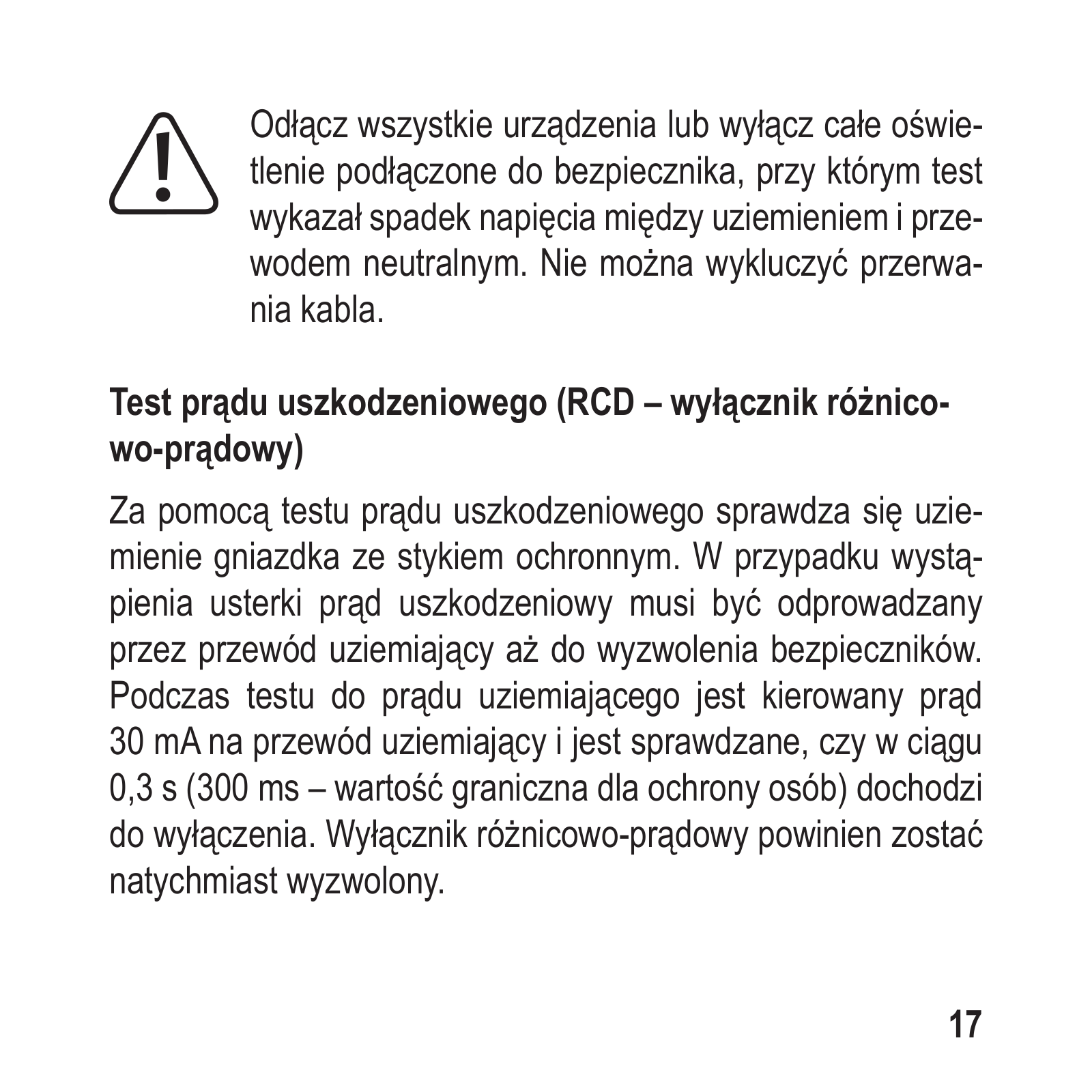

•Test prądu uszkodzeniowego (RCD)
8
