VOLTCRAFT VC-310 User guide [it]

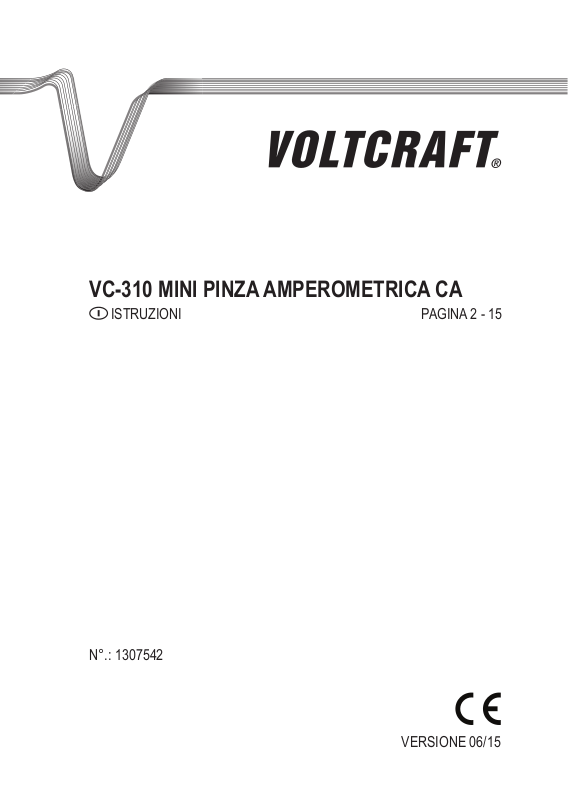

VC-310 MINI PINZA AMPEROMETRICA CA
|
ISTRUZIONI |
PAGINA 2 - 15 |
|
||
|
N°.: 1307542
VERSIONE 06/15
INDICE |
|
|
|
|
|
|
|
|
|
|
Pagina |
1. |
Presentazione |
....................................................................................................................... |
|
3 |
|
2. |
Utilizzo conforme................................................................................................................... |
|
4 |
||
3. |
Contenuto della ...................................................................................................confezione |
4 |
|||
4. |
Spiegazione dei ........................................................................................................simboli |
5 |
|||
|
a) Simboli. |
in questo ................................................................................manuale istruzioni |
5 |
||
|
b) Simboli. |
sul prodotto.......................................................................................................... |
5 |
||
5. |
Avvertenze per ..................................................................................................la sicurezza |
6 |
|||
6. |
Batterie.................................................................................................................................. |
|
|
|
7 |
7. |
Dispositivi di comando.......................................................................................................... |
8 |
|||
|
a) Pinza amperometrica........................................................................................................ |
9 |
|||
|
b) Display LCD...................................................................................................................... |
|
9 |
||
8. |
Inserimento/sostituzione ................................................................................delle batterie |
10 |
|||
9. |
Funzionamento................................................................................................................... |
|
10 |
||
|
a) Accensione. ............................................ |
/ Spegnimento / Selezione dell'unità di misura |
10 |
||
|
b) Illuminazione................................................................................................................... |
|
10 |
||
|
c) Risparmiare ........................................................................................................energia |
11 |
|||
|
d) Funzione HOLD.............................................................................................................. |
|
11 |
||
|
e) Memorizzazione. .............................................................................. |
del valore massimo |
11 |
||
|
f) Amperometro................................................................................................................... |
|
11 |
||
10. Manutenzione ...............................................................................................ed assistenza |
12 |
||||
|
a) Generalità....................................................................................................................... |
|
|
12 |
|
|
b) Calibrazione.................................................................................................................... |
|
12 |
||
11. |
Smaltimento........................................................................................................................ |
|
|
13 |
|
|
a) Prodotto.......................................................................................................................... |
|
|
13 |
|
|
b) Batterie........................................................................................................................... |
|
|
|
13 |
12. |
Dati tecnici........................................................................................................................... |
|
|
14 |
|
2
1. PRESENTAZIONE
Gentile cliente!
Con la presente vogliamo congratularci e ringraziar la per aver acquistato un prodotto Voltcraft®.
Voltcraft® è sinonimo di prodotti di qualità superiore per quanto riguarda gli strumenti di misura, ricarica ed alimentazione di rete, frutto di competenze specialistiche, straordinaria efficienza e permanente innovazione.
Che siate appassionati di elettronica o professionisti, con un prodotto del marchio Voltcraft® avete sempre a portata di mano la soluzione ottimale anche per le attività più impegnative.
Ed inoltre: Offriamo la sofisticata tecnologia e la qualità affidabile dei nostri prodotti Voltcraft® con un rapporto qualità/prezzo quasi imbattibile, creando in questo modo la base per una collaborazione lunga, proficua e di successo.
Vi auguriamo buon divertimento con il vostro nuovo prodotto Voltcraft®!
Tutti i nomi di aziende e le denominazioni di prodotti ivi contenuti sono marchi dei rispettivi titolari. Tutti i diritti riservati.
Per domande tecniche rivolgersi ai seguenti contatti:
Italia: |
Tel: 02 929811 |
|
Fax: 02 89356429 |
|
e-mail: assistenzatecnica@conrad.it |
|
Lun – Ven: 9:00 – 18:00 |
3
2. UTILIZZO CONFORME
Pinza amperometrica per la misurazione e la visualizzazione dei parametri elettrici nella gamma delle categorie di sovratensione CATII fino a max. 600 V e CATIII fino a max. 300 V verso terra, secondo la norma EN 61010-1 e tutte le categorie inferiori.
• Misurazione di correnti alternate fino a max. 200A
Il funzionamento è consentito solo con il tipo di batterie indicate.
Lo strumento di misura non deve essere utilizzato con il vano batteria aperto o senza coperchio. Non sono permesse misurazioni in luoghi umidi o in condizioni ambientali avverse, come ad esempio in presenza di acqua o forte umidità, polvere, gas infiammabili, vapori, solventi, temporali o forti campi elettrostatici.
Per motivi di sicurezza e di autorizzazioni (CE) il prodotto non deve essere trasformato e/o modificato.Nelcasoincuiilprodottovengautilizzatoperscopidiversidaquelliprecedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali cortocircuiti, incendi, scosse elettriche ecc. Leggere attentamente le istruzioni per l'uso e conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l'uso.
Il prodotto è conforme ai requisiti di legge nazionali ed europei.
3. CONTENUTO DELLA CONFEZIONE
•Pinza amperometrica
•2 batterie AAA
•Istruzioni
4
4. SPIEGAZIONE DEI SIMBOLI
a) Simboli in questo manuale istruzioni
Questo simbolo viene utilizzato quando vi è un rischio per la salute, come ad esempio scariche elettriche.
L'icona con un punto esclamativo indica particolari pericoli connessi con la gestione, il funzionamento od i comandi.
Il simbolo "freccia" indica suggerimenti speciali e informazioni operative.
b) Simboli sul prodotto
|
|
|
|
Questo dispositivo è conforme alla normativa CE e soddisfa le necessarie |
|
|
|
|
direttive europee. |
|
|
|
|
Il dispositivo è stato progettato in classe di protezione II (isolamento doppio o |
|
|
|
|
|
|
|
|
|
rinforzato, isolamento di protezione). |
|
|
|
|
|
|
|
|
|
Un simbolo del fulmine nel quadrato indica che bisogna prestare attenzione |
|
|
|
|
|
|
|
|
|
quando si effettua la misurazione della corrente su conduttori sotto tensione, |
|
|
|
|
non isolati e mette in guardia dai potenziali pericoli. Devono essere usati i |
|
|
|
|
dispositivi di protezione individuale. |
CAT II |
Categoria di misura II per misurazioni su dispositivi elettrici ed elettronici, |
|||
|
|
|
|
alimentati direttamente con tensione di rete tramite una spina. Questa |
|
|
|
|
categoria comprende anche tutte le categorie inferiori (ad esempio CAT I per |
|
|
|
|
la misura delle tensioni di segnale e di controllo). |
CAT III |
Categoria di misura III per misurazioni su impianti di edifici (ad esempio prese |
|||
|
|
|
|
di corrente o gruppi di sotto-distribuzione). Questa categoria comprende |
|
|
|
|
anche tutte le categorie inferiori (ad esempio CAT II per la misurazione dei |
|
|
|
|
dispositivi elettronici). |
|
|
|
|
Indicatore di posizione del conduttore di corrente per effettuare misurazioni |
|
|
|
|
corrette. |
5
