Digitální multimetr s adaptérem proudových kleští
VC-281
Obj. č.: 164 71 83
Obj. č.: 176 38 65
Kalibrovaný dle ISO
Obj. č.: 176 15 84
Kalibrovaný dle DAkkS
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup digitálního multimetru Voltcraft VC-281 TRMS.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
- Měření a zobrazování elektrických parametrů v kategorii měření CAT III až do maximální hodnoty
600 V a ve všech nižších kategoriích v souladu s Nařízením EN 61010-1. Multimetr a jeho
příslušenství se nesmí používat k měření v rozsahu kategorie CAT IV.
- Měření stejnosměrného a střídavého napětí až do maximální hodnoty 600 V
- Přímé měření stejnosměrného a střídavého proudu až do maximální hodnoty 600 mA
- Bezkontaktní měření stejnosměrného a střídavého proudu až do maximální hodnoty 60 A
s klešťovým adaptérem CLA60
- Měření frekvence v rozsahu od 10 Hz do 10 MHz (max. 30 Vrms)
- Měření kapacity až do 60 mF
- Měření odporu až do maximální hodnoty 60 MΩ
- Akustická kontrola propojenosti obvodu (< 10 Ω)
- Testování diod
K nastavení příslušných funkcí měření slouží otočný přepínač. U mnoha funkcí měření je aktivní
automatický výběr rozsahu (kromě testu diod, testu propojenosti obvodu a při měření proudu).
V rozsahu měření střídavého napětí a střídavého proudu s frekvencí do 400 Hz se na displeji
zobrazuje skutečná efektivní hodnota (TRMS). Zajistí se tak správné výsledky měření sinusových
a nesinusových napětí a proudů.
V případě negativních naměřených hodnot se polarita zobrazuje se znaménkem minus (-).
Režim nízké impedance (LoZ) umožňuje měřit AC napětí se sníženým vnitřním odporem. V tomto
režimu multimetr snižuje vnitřní odpor, aby se zabránilo měření rozptýlených fantomových napětí.
Měření při snížené vnitřní impedanci je povolené jen v obvodech s napětím do 250 V a po dobu max.
3 sekund.
Dva měřící vstupy proudu jsou zabezpečeny proti přetížení. Napětí v měřeném obvodu nesmí
překročit 600 V.
Měřící vstup proudových kleští je opatřen bezúdržbovým ochranným prvkem PTC.
Měřící vstup proudových kleští µA/mA je zabezpečen proti přetížení samoresetovací (vratnou) PTC
pojistkou. V případě přetížení se omezí tok proudu a přístroj se tak chrání, aniž by bylo potřeba
pojistku měnit.
Multimetr se napájí jednou 9 V blokovou baterií (typ 6F22, NEDA 1604, nebo ekvivalentní baterií).
L napájení proudových kleští budete potřebovat dvě baterie typu AAA (LR3, nebo ekvivalentní
baterie). K napájení se nesmí používat jiné typy baterií. Vzhledem k nižší kapacitě nepoužívejte
k napájení multimetru akumulátory.
Přístroj se automaticky vypíná po 15 minutách nečinnosti, aby se šetřila baterie. Tuto funkci můžete
vypnout.
Multimetr má na zadní straně výklopný opěrný stojánek, který umožňuje nastavit si přístroj
do optimální polohy pro čtení displeje.
Nepoužívejte multimetr a proudové kleště s otevřenou schránkou baterie, nebo když na nich chybí kryt
schránky baterie (baterií).
Měření na vlhkých místech a v potencionálně výbušném prostředí, či za nepříznivých podmínek okolí
není dovoleno. Za nepříznivé podmínky prostředí lze považovat: mokro nebo vysokou vlhkost, prašné
prostředí, výskyt hořlavých plynů, výparů chemických rozpouštědel, bouřky, silná elektrostatická pole
atd.
Rozsah dodávky
Digitální multimetr
Klešťový adaptér CLA60
2 x bezpečnostní měřící kabel CAT III s ochrannými krytkami
1x baterie 9 V, 2 x baterie AAA
Návod k obsluze (na CD)
Návod k obsluze (tištěný)
Popis a ovládací prvky
A. Gumový ochranný kryt
B. Displej
C. Tlačítko REL/HOLD
D. Otočný ovladač pro výběr režimu měření
E. Zdířka měření mA / µA
F. Zdířka měření klešťovým adaptérem
G. Zdířka měření VΩ („kladný potenciál“ pro přímá napětí)
H. Zdířka měření COM (referenční potenciál, „záporný“)
I. Tlačítko SELECT pro výběr režimu
J. Tlačítko nízké impedance 400 kΩ (pro změnu impedance)
K. Posuvný kryt úchytu poutka
L. Závit pro připevnění na stativ
M. Šroub krytu schránky baterie
N. Výklopný stojánek
O. Schránka baterie
P. Kryt schránky baterie a pojistky
Q. Prvky samoresetovací ochrany PTC pro vstup mA / µA
R. Ochranný prvek PTC vstupu proudových kleští
S. Schránka baterií na zadní straně
T. Nastavení nulového vyrovnání
U. Senzor proudových kleští
V. Doteková zarážka označující plochu pro uchopení
W. Páka otevření kleští
X. Přepínač zap. / vyp.
Y. Připojovací konektory
Popis výrobku
Digitální multimetr (níže označován jako DMM) je vybaven digitálním displejem pro zobrazení
výsledků měření, který obsahuje 6 000 bodů (bod = nejnižší zobrazovací hodnota). Podle zvoleného
režimu měření se na displeji zobrazuje správná zdířka připojení. Výběr nesprávné připojovací zdířky je
signalizován zvukovou signalizací. Zvyšuje se tak provozní bezpečnost multimetru pro uživatele.
Pokud se DMM asi 15 minut nepožívá, automaticky se vypne. Šetří se tím baterie a prodlužuje se její
životnost. Funkci automatického vypnutí můžete manuálně deaktivovat.
DMM je určen jak pro amatéry, tak pro profesionály a pro měření v průmyslu až do kategorie měření
CAT III 600 V.
Pro získání lepšího pohledu na displej se může DMM pomocí výklopné opěrky na zadní straně
postavit do svislé polohy.
U tohoto multimetru není potřeba měnit vadnou pojistku v rozsahu měření proudu mA / µA.
Zabudované ochranné prvky PTC omezí v případě přetížení tok proudu a přístroj i měřený obvod se
tak chrání, aniž by bylo potřeba pojistku měnit. Po spuštění a po krátkém ochlazení se ochranné prvky
PTC automaticky resetují. Obvod měření proudu se tak přeruší jen na chvíli.
Externí adaptér proudových kleští umožňuje bezkontaktně měřit stejnosměrné a střídavé proudy až do
60 A bez přerušení měřeného obvodu. Vstup měření je vybaven bezúdržbovým ochranným prvkem
PTC, který ho chrání proti přetížení.
Schránku baterie a pojistky lze otevřít, jen když jste z multimetru odpojili všechny testovací vodiče.
Když je schránka baterie a pojistky otevřena, testovací vodiče nelze do zdířek měření připojit. Jedná
se o integrovaný bezpečnostní prvek, který slouží k ochraně uživatele.
Otočný ovladač (D)
Otočný přepínač se používá k výběru požadovaného režimu měření.
Na multimetru VC281 TRMS je aktivní automatický výběr měřícího
rozsahu (AUTO), jehož pomocí se pro každou aplikaci zvolí vhodný
rozsah měření. Rozsahy měření proudu se musí nastavovat
manuálně. Měření vždy začínejte v nejvyšším měřicím rozsahu a až
poté v případě potřeby přepněte na nejbližší nižší rozsah.
Na otočném ovladači je tlačítko pro výběr režimu (I).
Pokud je k dispozici vedlejší funkce můžete tlačítkem „SELECT“
přepínat přístroj na vedlejší funkci (např. přepnutí z měření odporu na
test diody a test propojenosti obvodu nebo přepínání AC a DC).
Funkce se přepne po každém stisku tlačítka.
Pokud je otočný přepínač v poloze OFF, multimetr se vypne. Pokud DMM nepoužíváte,
vždy ho vypněte.
Prvky a symboly na displeji
HOLD Tlačítko pro přidržení naměřené hodnoty na displeji
OFF Poloha přepínače pro vypnutí měřicího přístroje
-
3
-
6
Na displeji (B) nebo na přístroji se vyskytují následující symboly a informace. Mohou se objevit také
další symboly, které však nemají žádnou funkci (test displeje).
1. Efektivní střední hodnota (TRMS)
2. Symbol delta = funkce měření referenční hodnoty
3. Symbol Mega (106)
4. Symbol kilo (103)
5. Ohm (jednotka elektrického odporu)
6. Hertz (jednotka frekvence)
7. Symbol Nano (10-9)
8. Symbol mili (10-3)
9. Volt (jednotka napětí)
10. Symbol mikro (10-6)
11. Ampér (jednotka elektrického proudu)
12. Farad (jednotka měření kapacity kondenzátorů)
13. Symbol aktivní funkce automatického vypnutí přístroje
14. Zobrazení naměřené hodnoty
15. Symbol testování diod
16. Symbol funkce akustické kontroly propojenosti obvodu
17. Symbol nízké impedance
18. Indikátor připojení správné zdířky
19. Symbol automatického výběru měřícího rozsahu
20. Symbol slabé baterie
21. Symbol aktivní funkce HOLD
22. Symbol stejnosměrného proudu ( )
23. Indikace polarity směru toku proudu (záporný pól)
24. Symbol střídavého proudu ( )
25. Varovný symbol upozornění na nebezpečné napětí nebo jiné nebezpečí při překročené rozsahu
měření
REL Tlačítko pro měření relativní hodnoty (referenční měření)
SELECT Přepnutí do režimu vedlejší funkce
OL Overload = symbol znázorňující překročení měřícího rozsahu
LEAd Upozornění na použití nesprávné zdířky měření
ON Poloha přepínače pro zapnutí měřicího přístroje
Symbol testování diod
Symbol akustické kontroly propojenosti obvodu
Symbol režimu měření kapacity kondenzátorů
Symbol střídavého proudu
Symbol stejnosměrného proudu
COM Připojení referenčního potenciálu
mV Funkce měření napětí, milivolt (10
)
V Funkce měření napětí, Volt (jednotka elektrického napětí)
A Funkce měření proudu; Ampér (jednotka elektrického proudu)
mA Režim miliampér (10-3
µA Režim mikroampér (10
)
Hz Funkce měření frekvence; Hertz (jednotka frekvence)
% Symbol funkce měření trvání kladné části průběhu (střída)
Ω Funkce měření odporu; Ohm (jednotka odporu)
True RMS Efektivní střední hodnota
+ Indikátor polarity směru toku proudu (kladný pól)
- Indikátor polarity směru toku proudu (záporný pól)
Symbol měření proudu proudovými kleštěmi
Provádění měření
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu ani
připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC. Nebezpečí
smrtelného úrazu!
Měření je možné jen se zavřenou schránkou baterie a pojistky. Pokud je schránka
otevřena, všechny zdířky měření se automaticky zajistí proti vstupu.
Před měřením vždy zkontrolujte, zda měřící kabely nejsou poškozené. Pokud na nich
objevíte nějaké poškození, okamžitě je přestaňte používat! Nebezpečí smrtelného
úrazu!
V průběhu měření nesahejte mimo označené části držáků měřících sond a klešťového
adaptéru.
K přístroji připojujte vždy jen dva měřící kabely potřebné pro měření. Z bezpečnostních
důvodů odpojte od přístroje při měření proudu všechny ostatní kabely,
které nepotřebujete.
Měření elektrických obvodů >33 V AC a >70 V DC smí provádět pouze profesionálové
a osoby, které jsou seznámeny s příslušnými předpisy pro měření a uvědomují
si potencionální nebezpečí, které se při měření může objevit.
Pokud se na displeji zobrazí označení „OL“, došlo k překročení měřicího rozsahu.
Kromě toho se v každém režimu měření na displeji zobrazuje správný způsob připojení
měřicích vodičů. Věnujte mu pozornost při připojování měřicích vodičů k DMM.
a) Zapnutí a vypnutí multimetru
Multimetr
Nastavte otočný ovladač (D) na požadovaný režim měření.
Rozsahy měření se kromě měření proudu automaticky nastavují
na co nejlepší rozlišení. Měření proudu začínejte vždy
v nejvyšším rozsahu a v případě potřeby ho přepínejte směrem
dolů. Před provedením změny rozsahu měření vždy odpojte
testovací vodiče.
Když chcete měřicí přístroj vypnout, otočte přepínač do polohy
„OFF“. Vypínejte multimetr vždy, když ho nepoužíváte.
Při uskladnění je nejlepší nechávat měřicí kabely v zdířkách
COM a V. Zabrání se tím případnému nesprávnému použití při
dalším měření.
Klešťový adaptér
Klešťový adaptér se zapíná a vypíná posuvným přepínačem (X).
Pro zapnutí posuňte přepínač do polohy „ON“. Připravenost
k provozu signalizuje rozsvícení červené LED kontrolky.
Pro vypnutí posuňte přepínač do polohy „OFF“. Pokud se klešťový adaptér nepoužívá, vždy ho
vypínejte.
Před zahájením práce s multimetrem a klešťovým adaptérem vložte do přístroje
přiloženou baterii (baterie). Vložení a výměna baterií je popsána.
b) Upozornění na nesprávné zapojení
Tento DMM má integrovanou funkci monitorování měřících
zdířek. Pokud se testovací vodiče připojí do nesprávné zdířky
a vznikne nebezpečí úrazu uživatele nebo poškození DMM),
DMM spustí akustickou a optickou signalizaci.
Když jsou testovací vodiče v zdířkách pro měření proudu a zvolí
se jiný režim měření (kromě měření proudu), DMM vydá
pronikavý zvukový signál. Dojde k tomu také v případě, pokud se
navzájem zamění měřicí vstup proudových kleští (F) a vstup
mA/µA (E).
Když se spustí poplach a na displeji se zobrazí „LEAd“,
zkontrolujte, jestli jste vodiče připojili do správných zdířek a jestli
jste zvolili správný režim měření.
Multimetr spustí poplach, když se zdířky připojí následujícím
způsobem:
Režim měření
Připojení zdířek
V případě signalizace nesprávného připojení okamžitě přerušte měření a přesvědčte se,
že jste vybrali správný režim měření a správné zapojení testovacích vodičů. Na displeji se
také znázorňují správné zdířky pro každý rozsah měření.
V, mV, Ω, Hz,
mA/µA, A A
, ,
mA/µA
A
mA/µA
c) Měření střídavých napětí „V “
Při měření střídavých napětí „V/AC“ postupujte následujícím způsobem:
- Zapněte DMM a zvolte režim měření „V “. Na displeji se
zobrazí „AC“ a „V“.
- V případě nižších napětí až do max. 600 mV vyberte rozsah
měření „mV “.
- Zapojte červený měřící vodič do zdířky V (G) a černý měřící
vodič do zdířky COM (H).
- Obě měřící sondy připojte paralelně k objektu, který chcete
měřit (generátor, obvod, atd.).
- Na displeji se zobrazí naměřená hodnota.
- Po dokončení měření odstraňte měřící vodiče z měřeného
objektu a vypněte DMM.
Rozsah napětí „V AC“ má vstupní odpor >10 MΩ.
Rozsah mV má vstupní odpor ≥ 10 MΩ.
Znemožňuje to (téměř úplně) zatížení v obvodu.
d) Měření střídavých napětí „mV “
Při měření střídavých napětí „mV“ postupujte následujícím způsobem:
- Zapněte DMM a zvolte režim měření „mV “. Na displeji se
zobrazí „DC“ a „mV“.
- Stiskněte tlačítko „SELECT“ na otočném ovladači a přepněte
přístroj na režim „AC“.
- Na displeji se zobrazí „AC“, „TRMS“ a „mV“.
- Zapojte červený měřící vodič do zdířky V (G) a černý měřící
vodič do zdířky COM (H).
- Obě měřící sondy připojte paralelně k objektu, který chcete
měřit (generátor, obvod, atd.).
- Na displeji se zobrazí naměřená hodnota.
- Po dokončení měření odstraňte měřící vodiče z měřeného
objektu a vypněte DMM.
Rozsah měření napětí „V AC“ má vstupní odpor ≤1000 MΩ.
Znemožňuje to (téměř úplně) zatížení v obvodu.
e) Měření stejnosměrných napětí („V “)
Při měření stejnosměrného napětí postupujte následujícím
způsobem:
- Zapněte DMM a zvolte měřící rozsah „V “. Na displeji se
zobrazí „DC“ a „V“. V případě nižších napětí až do max. 600 mV
vyberte funkci měření „mV “.
- Zapojte červený měřící vodič do zdířky V (G) a černý měřící
kabel do zdířky COM (H).
- Obě měřící sondy připojte k měřenému objektu (k baterii,
obvodu, atd.). Připojte červenou sondu ke kladnému pólu
a černou sondu k zápornému pólu.
- Na displeji se zobrazuje polarita měření.
- Po dokončení měření odstraňte měřící vodiče z měřeného
objektu a vypněte multimetr.
Pokud se při měření stejnosměrného napětí zobrazuje před
naměřenou hodnotou znaménko mínus „-„, má změřené
napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „V DC“ má vstupní odpor ≤10 MΩ. Znemožňuje to (téměř úplně) zatížení
v obvodu.
- Po dokončení měření odstraňte měřící vodiče z měřeného objektu a vypněte DMM.
f) Měření stejnosměrných napětí („mV “)
Při měření stejnosměrného napětí „mV/DC“ postupujte
následujícím způsobem:
-
Zapněte DMM a zvolte měřící rozsah „mV “. Na displeji se
zobrazí „DC“ a „V“.
-
Zapojte červený měřící vodič do zdířky V (G) a černý měřící
kabel do zdířky COM (H).
-
Obě měřící sondy připojte k měřenému objektu (k baterii,
obvodu, atd.).
-
Na displeji se zobrazuje polarita měření.
-
Po dokončení měření odstraňte měřící vodiče z měřeného
objektu a vypněte multimetr.
Rozsah měření napětí „mV DC“ má vstupní odpor ≤1000
MΩ. Znemožňuje to (téměř úplně) zatížení v obvodu.
g) LoZ - Měření střídavého napětí při nízké vstupní impedanci
Funkce LoZ umožňuje měření střídavých a stejnosměrných napětí s nízkou impedancí (cca 400 kΩ).
V tomto režimu multimetr sníží vnitřní odpor měřicího přístroje, aby se zabránilo vlivu rozptýlených
fantomových napětí. Při tomto způsobu je však obvod víc zatížen, než při běžném měření.
Když chcete použít režim LoZ, stiskněte v proběhu měření napětí tlačítko „Low imp. 400 kΩ“ (J).
Měřená impedance bude nižší, dokud budete tlačítko držet.
Na displeji se ukáže „LoZ“ (B17).
Režim měření LoZ se smí používat jen do max. napětí 250 V a jeho trvání nesmí být delší než
3 sekundy. Tento režim není dostupný v rozsahu měření mV.
Po použití režimu LoZ nechte DMM před dalším měřením asi 1 minutu v klidu.

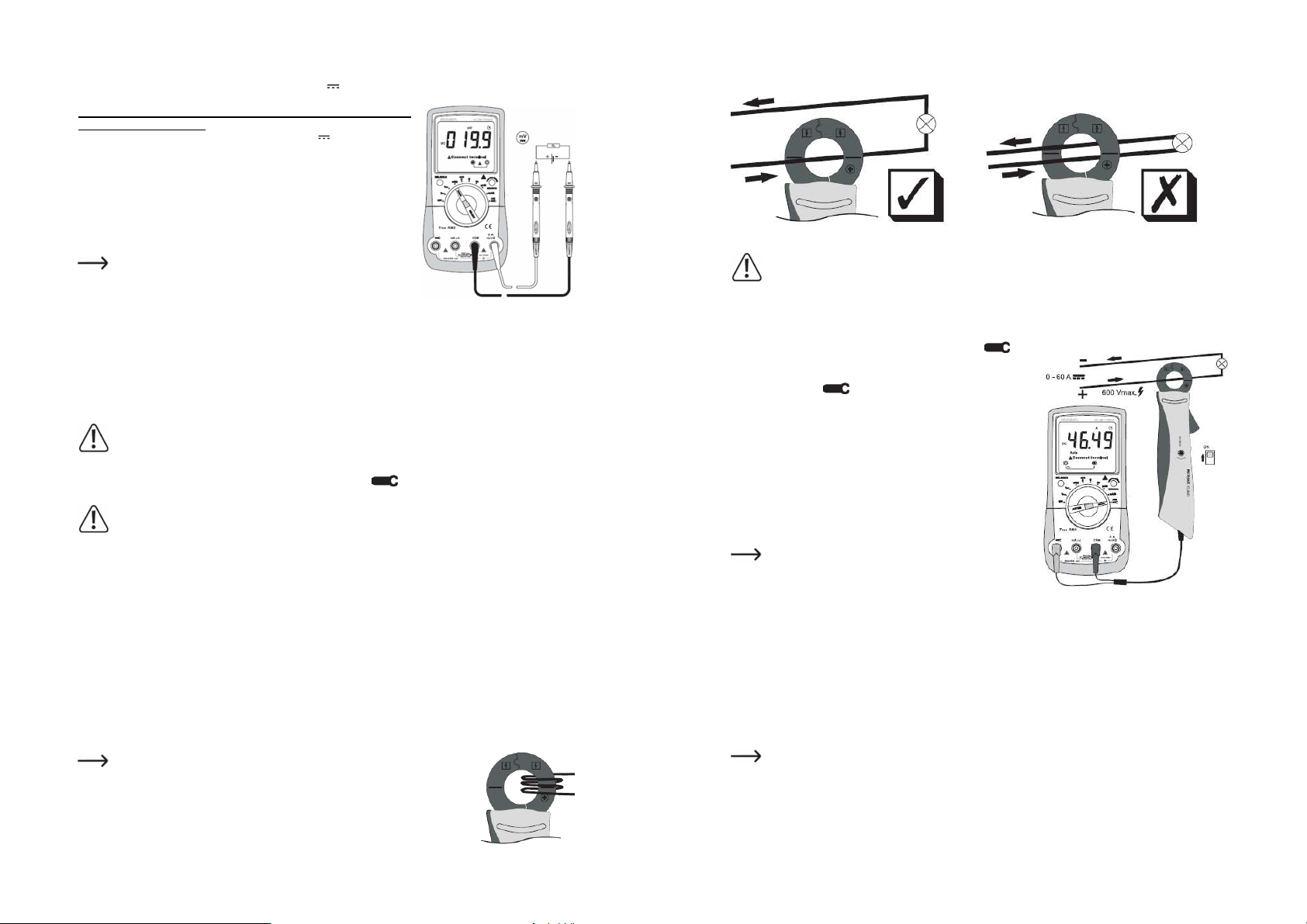

h) Bezkontaktní měření proudovými kleštěmi „ A“
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Maximální přípustné napětí v měřeném obvodu nesmí přesáhnout 600 V.
Věnujte pozornost nezbytným bezpečnostním informacím, předpisům a ochranným
opatřením pro zachování vlastní bezpečnosti.
Rozsah měření proudu proudovými kleštěmi je rozsah s vysokou impedancí a smí se
používat jen s klešťovým adaptérem „CLA60“. Přímé měření není přípustné.
Klešťový adaptér (proudové kleště) DMM umožňuje měření stejnosměrných a střídavých proudů až do
60 A. Měření se provádí bezkontaktně vysouvacím proudovým čidlem v kleštích. V tomto režimu
měření se měřený obvod nemusí odpojovat.
Čidlo v proudových kleštích detekují magnetické pole, vytvořené vodičem, který vede proud.
Měřit lze jak izolované, tak neizolované vodiče. Vždy dávejte pozor, aby vodič procházel středem
proudových kleští (věnujte pozornost symbolům šipek) a aby byly čelisti kleští zavřené.
Klešťový adaptér se může používat k měření stejnosměrných a střídavých proudů. Na výstupu je
výstup napětí 10 mV na naměřený ampér.
Na displeji se ukazuje naměřená hodnota v ampérech. Nevyžaduje se převod jednotek jako u běžných
adaptérů.
Do kleští nedávejte víc než jeden vodič. Pokud do nich vložíte zároveň
kladný a záporný, (nebo L a N), proudy se navzájem vyruší a nezískáte
žádný výsledek. Když čelistmi prochází několik kladných vodičů (např.
L1 a L2), oba proudy se sčítají.
V případě měření nízkých proudů můžete několikrát navinout kabel
kolem čelisti. Poté vydělíte naměřenou hodnotu počtem ovinutí, abyste
získali správnou hodnotu proudu.
Posuvný přepínač (X) na klešťovém adaptéru funguje také jako indikátor výměny
baterií. Když se přepínač přepne do polohy „ON“ a LED kontrolka začne namísto
rozsvícení blikat, baterie se musí okamžitě vyměnit, protože jinak se může objevit
chyba měření.
Při měření stejnosměrného proudu až do max. 60 A postupujte následujícím způsobem:
-
Zapněte multimetr a zvolte režim měření „ A“.
Na displeji se zobrazí „A“ a „DC“.
-
Vložte červený testovací vodič (Y) proudových kleští do
zdířky měření (F) na DMM. Černý testovací vodič
(Y) vložte do zdířky měření COM (H).
-
Přepínačem zap. / vyp. (X) zapněte proudové kleště
(dejte přepínač do polohy „ON“). Rozsvítí se červená LED
kontrolka v přepínači. Když je přepínač v poloze „OFF“,
adaptér je vypnutý.
-
Před každým měřením stejnosměrného proudu nastavte
displej na nulu, tj. zavřete čelisti kleští a otáčejte otočný
ovladač „DC ZERO“ (T), až dokud se nebude hodnota na
displeji blížit nule (<0,050 A). Čidlo integrované
v proudových kleštích (Hallův snímač) je velmi citlivé,
a proto by se mělo po každém měření překalibrovat.
Je možné, že kvůli vnějším vlivům se nepovede
nastavit přesně nulovou hodnotu (např. 0,038 A,
atd.). V takovém případě zůstává odchylka lineární
v celém rozsahu měření a může se odečíst od
výsledku měření. Měření se tím nenarušuje.
-
Stiskněte páku pro rozevření čelistí (W), aby se kleště otevřely a kleštěmi adaptéru zachyťte
vodič, který chcete měřit při zachování správné polarity.
-
Při přímém měření proudu vždy dávejte pozor na správnou polaritu proudových kleští.
Symboly polarity jsou v přední a zadní části proudových kleští. Kabel ze zdroje proudu (+) musí
vést zepředu přes čelisti kleští k zátěži.
-
Obklopte měřený vodič a čelisti kleští zavřete. Měřený vodič dejte doprostřed mezi dva symboly
na kleštích. Při zavírání kleští dávejte pozor, aby byl snímač správně zavřený, protože jinak se
může objevit chyba měření.
-
Naměřená hodnota proudu se ukáže na displeji.
Pokud se před naměřenou hodnotou zobrazuje znaménko mínus (-), proud teče opačným
směrem (nebo jsou měřící vodiče nebo snímač připojen s nesprávnou polaritou).
-
Po dokončení měření odstraňte čelisti kleští z měřeného objektu a multimetr i klešťový adaptér
vypněte.
Při měření střídavého proudu až do max. 60 A postupujte následujícím způsobem:
Režim
měř
ení
Rozsah měření
Zdířky
mA
µA
Režim měření
Rozsah měření
Zdířky
mA
µA
-
Zapněte multimetr a zvolte režim měření „ A“.
Na displeji se zobrazí „A“ a „DC“.
-
Stiskněte tlačítko „SELECT“ na otočném ovladači a
přepněte přístroj na režim „AC“. Na displeji se zobrazí
„AC“ a „TRMS“. Dalším stiskem tlačítka „SELECT“
se vrátíte k režimu DC.
-
Při měření v režimu střídavého proudu se displej
automaticky nastaví na nulu a otočný ovladač (T) je
nefunkční.
-
Stiskněte páku pro rozevření čelistí (W), aby se kleště
otevřely. Kvůli přítomnosti střídavého pole se v režimu
střídavého proud nemusí brát ohled na směr toku proudu.
-
Obklopte měřený vodič a čelisti kleští zavřete. Měřený
vodič dejte doprostřed mezi 2 symboly na kleštích.
-
Naměřená hodnota střídavého proudu se zobrazí na
displeji.
-
Po dokončení měření odstraňte čelisti kleští z měřeného
objektu a multimetr i klešťový adaptér vypněte.
i) Kontaktní měření proudu až do 600 mA
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu ani
připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Maximální přípustné napětí v měřeném obvodu nesmí přesáhnout 600 V.
Měření proudu začínejte vždy v nejvyšším rozsahu a v případě potřeby ho přepínejte
směrem dolů. Před provedením změny rozsahu a před připojením multimetru vždy
obvod vypněte. Všechny rozsahy měření jsou zabezpečeny pojistkami a chrání se tak
proti přetížení.
V měřícím rozsahu µA/mA nikdy neměřte proud nad 600 mA. V opačném případě se
aktivují pojistky.
Vstup µA/mA má samoresetovací pojistku PTC, a proto nemusíte v případě přetížení
pojistku měnit.
Měření proudu v rozsahu mA/µA provádějte co nejrychleji a vyhýbejte se nepřetržitým
měřením. Technologie PTC zahřívá během měření a rostoucím proudem stále víc ochranné
komponenty v měřicím obvodu. Následkem toho se zvyšuje interní odpor a snižuje se tok
proudu. Mějte to prosím na paměti, když provádíte sérii měření.
Při překročení rozsahu měření se spustí optická (symbol „OL“) nebo akustická signalizace.
Pokud se spustí pojistka PTC, zastavte měření a vypněte DMM (poloha OFF). Počkejte
přibližně 5 minut. Samoresetovací pojistka se mezitím ochladí a můžete pokračovat v práci.
Při přímém měření stejnosměrného proudu postupujte následujícím způsobem (mA/µA ):
-
Zapněte multimetr a zvolte požadovanou funkci měření „mA“, nebo µA“.
-
Níže uvedená tabulka zobrazuje různé funkce měření a dostupné rozsahy. Vyberte si rozsah
měření a příslušné zdířky měření.
Při měření střídavého proudu postupujte následujícím způsobem (mA/µA ):
-
Zapněte multimetr a zvolte požadovanou funkci měření „mA“, nebo µA“.
-
Stiskněte tlačítko „SELECT“ na otočném ovladači a přepněte přístroj na režim „AC“.
Na displeji se zobrazí „AC“ a „TRMS“. Dalším stiskem tlačítka „SELECT“ se vrátíte k režimu DC.
-
Níže uvedená tabulka zobrazuje různé funkce měření a dostupné rozsahy. Vyberte si rozsah
měření a příslušné zdířky měření.
0 - 600 mA COM + mA µA
-
Zapojte červený měřící vodič do zdířky µA/mA a černý měřící vodič do zdířky COM.
-
Obě měřící sondy připojte sériově k měřenému objektu (k baterii, generátoru, nebo k obvodu,
atd.), který musí být ve vypnutém stavu.
-
Po připojení obvod zapněte.
-
Na displeji se ukazuje naměřená hodnota.
-
Po dokončení měření obvod znovu vypněte, odstraňte měřící vodiče z měřeného objektu
a vypněte DMM.
0 - 6000 µA COM + mA µA
0 - 600 mA COM + mA µA
-
Zapojte červený měřící vodič do zdířky µA/mA a černý měřící vodič do zdířky COM.
-
Obě měřící sondy připojte sériově k měřenému objektu (k baterii, obvodu, atd.).
Příslušný elektrický obvod se musí před připojení sond vypnout.
-
Po připojení obvod zapněte.
-
Na displeji se zobrazuje naměřená hodnota.
-
Po dokončení měření obvod znovu vypněte, odstraňte měřící vodiče z měřeného objektu
a vypněte DMM.
0 - 6000 µA COM + mA µA
j) Měření frekvence
DMM můžete použít k měření a indikaci frekvence napěťového
signálu v rozsahu od 10 Hz do 10 MHz. Maximální vstup je
30 Vrms. Tento režim se nehodí k měření v síti. Dodržujte vstupní
hodnoty, které jsou uvedeny níže v části „Technické údaje“.
Při měření frekvence postupujte následujícím způsobem:
-
Zapněte multimetr a zvolte režim měření „Hz“. Na displeji se
zobrazí „Hz“.
-
Zapojte červený měřící vodič do zdířky Hz (G) a černý měřící
kabel do zdířky COM (H).
-
Obě měřící sondy připojte k měřenému objektu (generátor
signálu, obvod, atd.).
-
Na displeji se zobrazí frekvence a příslušná jednotka.
-
Po dokončení měření odstraňte měřící vodiče z měřeného
objektu a vypněte DMM.
k) Měření odporu
Zajistěte, aby všechny objekty, které chcete měřit (včetně prvků obvodu, jejich částí
a obvodů), byly odpojeny od proudu a bez napětí.
Při měření velikosti odporu postupujte následujícím způsobem:
-
Zapněte DMM a zvolte režim měření „Ω“.
-
Zapojte červený měřící vodič do zdířky Ω (G) a černý měřící
kabel do zdířky COM (H).
-
Vytvořte mezi oběma měřícími hroty kontakt a zkontrolujte jejich
propojenost. Na displeji měřicího přístroje by se měla zobrazit
hodnota odporu přibližně 0 – 0,5 Ω (vlastní odpor zkušebních
kabelů).
-
V případě měření při nízké impedanci (<600 Ω) stiskněte
a cca 1 sekundu podržte tlačítko „REL“ (C), když jsou měřicí
sondy pod zkratem, aby se do následného měření odporu
nepromítla impedance měřících kabelů. Na displeji by se měla
zobrazit hodnota 0 Ω. Automatický výběr rozsahu měření se
vypne.
-
Nyní přiložte 2 měřící hroty k měřenému objektu.
Za předpokladu, že odpor není příliš vysoký a jeho obvod není
přerušený, na displeji se zobrazí naměřená hodnota. Počkejte,
dokud se výsledek nestabilizuje. Pokud se jedná o odpor vyšší
než 1 MΩ, může to trvat několik sekund.
-
Pokud se na displeji přístroje zobrazí symbol „OL“, (overload), znamená to, že jste překročili
měřící rozsah, nebo že je měřený obvod přerušený.
-
Po dokončení měření odstraňte z měřeného odporu hroty měřících kabelů a vypněte multimetr.
Při měření velikosti odporu dávejte pozor, aby místa, kterých se dotýkají hroty měřících sond,
nebyly pokryty nečistotou, olejem, kalafunou apod., protože v takovém případě můžou být
výsledky měření nepřesné.
Tlačítko „REL“ lze používat, jen když se zobrazuje naměřená hodnota. Pokud se zobrazuje
„OL“, nelze tuto funkci aktivovat.
l) Testování diod
Zajistěte, aby všechny objekty, které chcete měřit (včetně prvků obvodu, jejich částí
a obvodů), byly odpojeny od proudu a bez napětí.
-
Zapněte DMM a zvolte režim měření .
-
Stiskněte dvakrát tlačítko SELECT, aby se zvolil režim měření diod. Na displeji se ukazuje symbol
testování diod a jednotka Volt. Dalším stiskem SELECT by se přístroj přepnul na další funkci
měření.
-
Zapojte červený měřící vodič do zdířky Ω (G) a černý měřící kabel do zdířky COM (H).
-
Vytvořte mezi oběma měřícími hroty kontakt a zkontrolujte jejich
propojenost. Na displeji měřicího přístroje by se měla zobrazit
hodnota přibližně 0,000 V.
-
Nyní přiložte hroty měřících sond k měřenému objektu (diodě).
Červený testovací vodič k anodě (+) a černý testovací vodič ke
katodě (-).
-
Na displeji se zobrazuje kontinuální napětí „UF“ ve voltech
v propustném směru. Pokud se zobrazí OL, dioda se měří
v závěrném směru (UR) nebo je dioda vadná (přerušená).
Pro kontrolu proveďte měření s opačnou polaritou.
-
Po dokončení měření odstraňte z měřeného objektu hroty
měřících kabelů a vypněte multimetr.
m) Kontrola propojenosti obvodu
Zajistěte, aby všechny objekty, které chcete měřit (včetně prvků obvodu, jejich částí
a obvodů), byly odpojeny od proudu a bez napětí.
-
Zapněte DMM a zvolte režim .
-
Stiskněte jedenkrát tlačítko SELECT, aby se zvolila správná
funkce měření. Na displeji se ukáže symbol měření propojenosti
obvodu a jednotka Ohm (Ω ). Opakovaným stiskem SELECT se
přístroj přepne na další režim měření.
-
Zapojte červený měřící vodič do zdířky Ω (G) a černý měřící
kabel do zdířky COM (H).
-
Naměřená hodnota, která je nižší nebo rovná 10 Ω, ukazuje, že
obvod je průchodný a v takovém případě se z přístroje ozve
akustická signalizace (pípání). Pokud je odpor vyšší než 100 Ω,
pípání se neozývá. Při testu propojenosti obvodu se měří odpor
v rozsahu do 600 Ω.
-
Když na displeji uvidíte „OL“, přístroj signalizuje, že došlo
k překročení rozsahu měření, nebo že je měřený obvod
přerušený.
-
Po dokončení měření odstraňte z měřeného objektu hroty
měřících kabelů a vypněte multimetr.

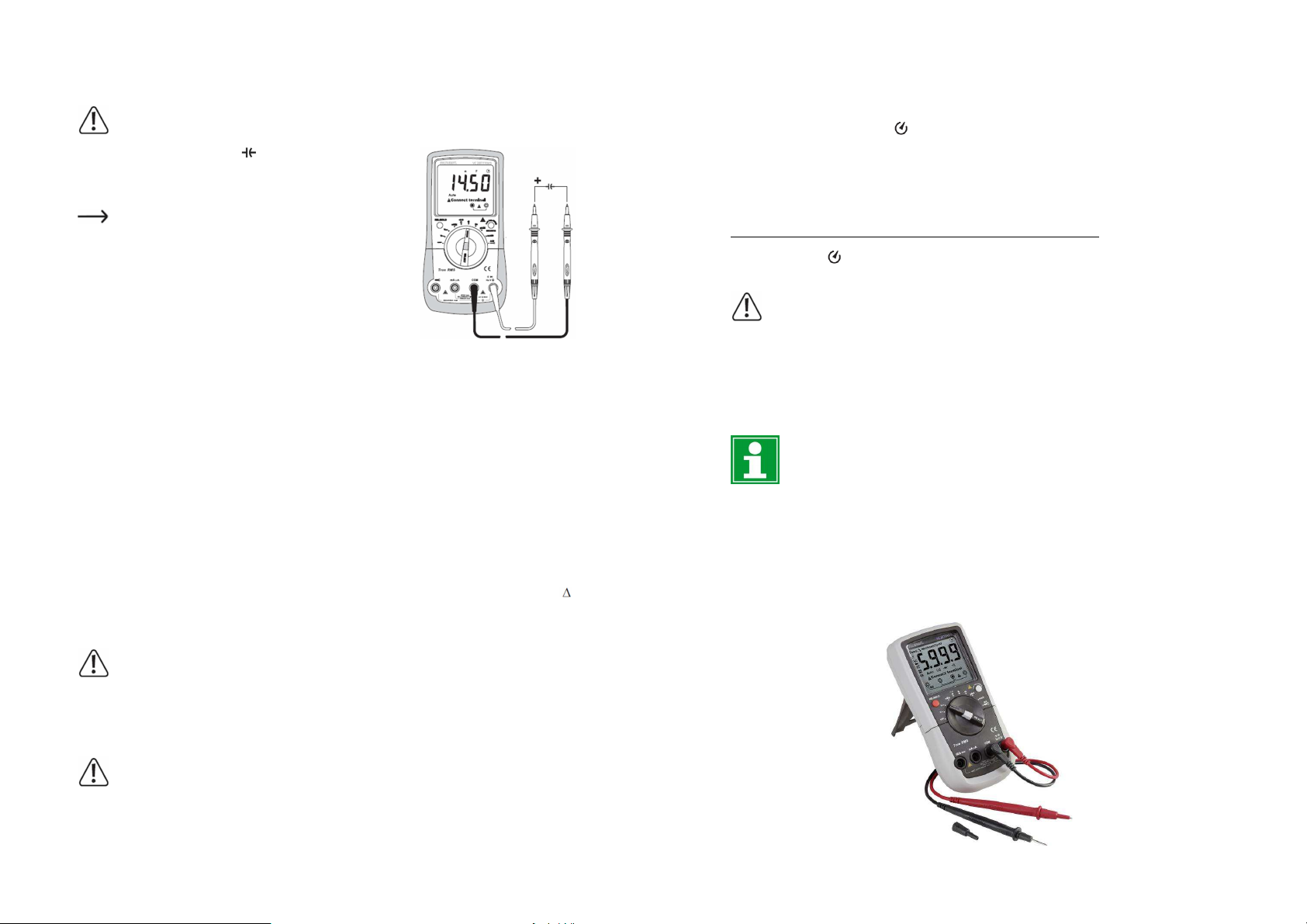

n) Měření kapacity
Zajistěte, aby všechny objekty, které chcete měřit (včetně prvků obvodu, jejich částí
a obvodů), byly odpojeny od proudu a bez napětí.
Vždy dodržujte polaritu elektrolytických kondenzátorů.
-
Zapněte DMM a zvolte režim .
-
Zapojte červený měřící vodič do zdířky V (G) a černý měřící
kabel do zdířky COM (H).
-
Na displeji se ukáže jednotka kapacity „nF“.
Protože měřící vstup DMM je velmi citlivý, může se stát,
že i při volně položených měřících kabelech (bez přiložení
hrotů ke kontaktům kondenzátoru) se na displeji přístroje
zobrazí nějaká naměřená hodnota. V takovém případě
stiskněte tlačítko REL pro měření nízké kapacity (nižší než
600 nF). Indikátor se pak nastaví na „0“.
Funkce automatického výběru rozsahu je vypnuta.
-
Nyní přiložte oba hroty měřících kabelů (červený = kladný pól
a černý = záporný pól) k měřenému objektu (kontakty
kondenzátoru). Po chvilce se na displeji ukáže naměřená
hodnota kapacity kondenzátoru. Počkejte, dokud se hodnota neustálí. V případě, že je kapacita
vyšší než 40 µF, to může trvat několik sekund.
-
Pokud dojde k překročení rozsahu měření, objeví se na displeji „OL“.
-
Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte DMM.
Další funkce
Pomocí tlačítek funkcí (C a I) se aktivují různé další funkce. Při každém stisku tlačítka se ozve
potvrzující zvukový signál.
a) Funkce SELECT
Některým z tlačítek jsou přiděleny i vedlejší funkce. Tato tlačítka, resp. k nim přiřazené vedlejší
funkce, jsou označené šedou barvou. Pokud je chcete aktivovat, stiskněte krátce (<2 s) tlačítko
SELECT. Po každém stisku se DMM přepne na další funkci.
b) Funkce REL
Funkce REL slouží k měření referenční hodnoty, aby se zabránilo ztrátám na vodičích, které se
objevují například během měření odporu. Aktuálně naměřená hodnota se vynuluje a dojde k nastavení
nové referenční hodnoty.
Pro aktivaci této funkce měření stiskněte asi 1 sekundu tlačítko REL (C). Na displeji se ukáže „ “
a indikátor měření se nastaví na nulu. Funkce automatického výběru rozsahu se vypne.
Pro vypnutí funkce stiskněte znova asi 1 sekundu tlačítko REL nebo přístroj přepněte na jinou funkci
měření.
Funkce REL není dostupná v následujících režimech měření: frekvence, test
propojenosti a test diod. Tlačítko REL je funkční, jen když se zobrazuje naměřená
hodnota. Pokud se zobrazuje „OL“, nelze tuto funkci aktivovat.
c) Funkce HOLD
Funkce HOLD přidrží naměřenou hodnotu na displeji a umožní vám její snadnější zachycení
a přečtení.
Pokud se provádí měření na živých vodičích, musíte se před zahájením měření
ubezpečit, že funkce HOLD je vypnuta. V opačném případě nebudou výsledky měření
přesné!
Chcete-li funkci zapnout, stiskněte tlačítko HOLD. Ozve se potvrzující zvukový signál a na displeji se
zobrazí „H“.
Pro vypnutí funkce stiskněte znovu tlačítko HOLD, nebo změňte režim měření.
d) Funkce automatického vypnutí
DMM se automaticky vypíná, pokud se asi 15 minut nestiskne žádné tlačítko a nepoužije se otočný
přepínač. Šetří se tak baterie a prodlužuje se její životnost. Aktivní funkce automatického vypnutí je na
displeji signalizována symbolem „ “.
Jednu minutu před automatickým vypnutím DMM několikrát pípne. Pokud teď stisknete tlačítko
SELECT, nebo REL/HOLD, můžete automatické vypnutí o 15 minut odložit. Pokud se DMM vypíná,
uslyšíte dlouhé pípnutí.
Multimetr můžete znovu zapnout stiskem tlačítka SELECT, nebo REL/HOLD, nebo přepnutím
otočného ovladače do polohy OFF a opětovným výběrem některého z režimů.
Funkci automatického vypnutí můžete manuálně vypnout.
Pokud chcete tuto funkci vypnout, postupujte následujícím způsobem:
Vypněte multimetr (OFF). Stiskněte a podržte tlačítko „SELECT“ a otočným ovladačem zapněte
multimetr. Symbol „ “ se z displeje ztratí. Funkce zůstane vypnuta, až dokud se multimetr nevypne
otočným ovladačem.
Klešťový adaptér CLA60 nemá funkci automatického vypnutí. Po měření ho vždy
vypínejte přepínačem zap./vyp. (X).
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního
multimetru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro přístroje.
Aby bylo možné dlouhodobě zaručit přesnost měření, měl by se multimetr kalibrovat alespoň 1x
za rok.
DMM VC281 nemá pro rozsahy měření proudu běžné pojistky. Vzhledem k používání inovativních
pojistek PTC nevyžaduje tento přístroj výměnu pojistek.
Vstup měření pro klešťový adaptér má vysokou impedanci a je chráněn proti přetížení ochranným
prvkem PTC.

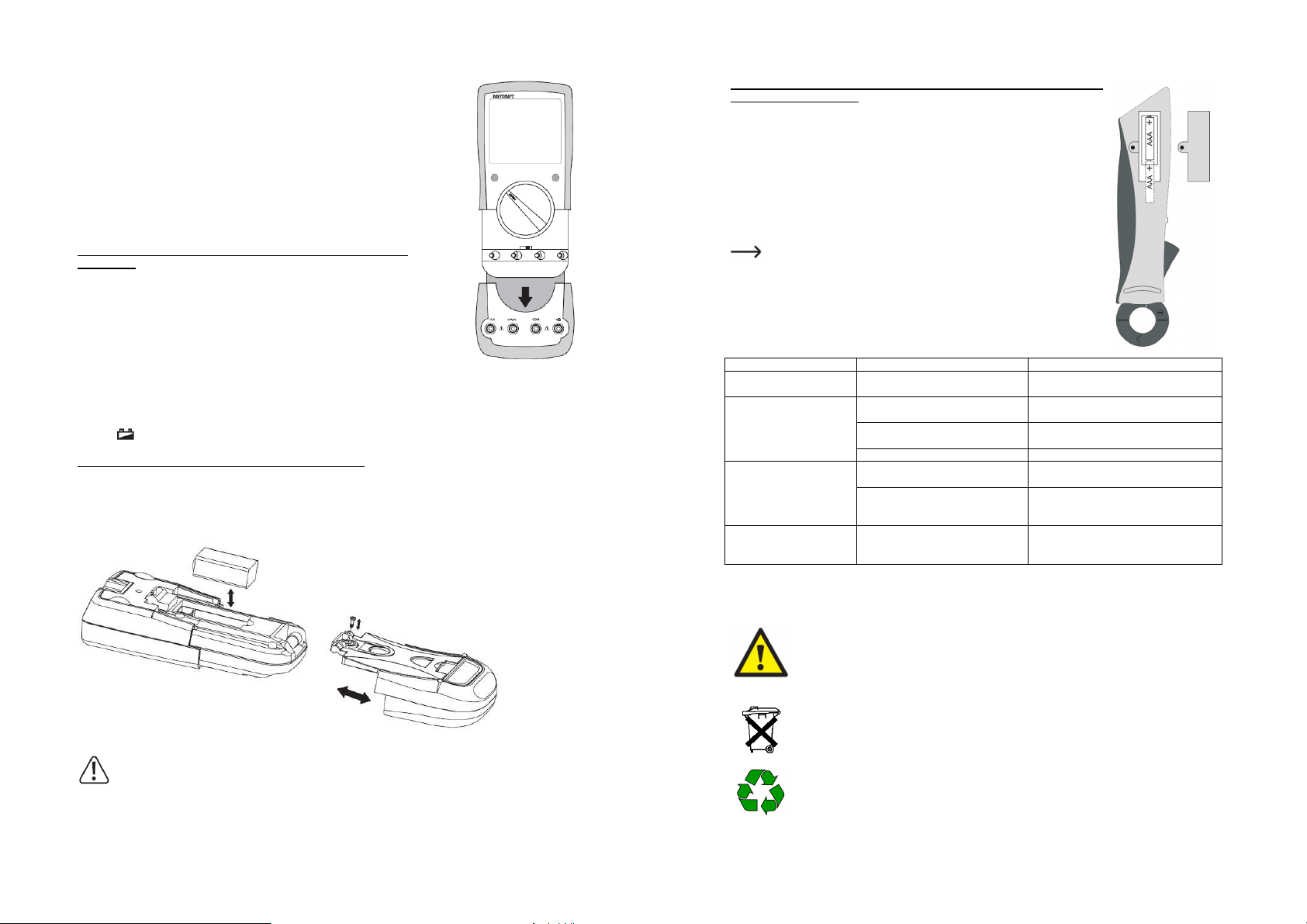

a) Otevření schránky baterie a pojistek
Problém
Možná příčina
Návrh řešení
Z bezpečnostních důvodů se baterie může vyměnit, jen když se z multimetru
odpojí všechny měřicí vodiče. Schránku baterie a pojistek (P) nelze otevřít,
pokud máte k DMM připojené měřicí vodiče.
Kromě toho se zdířky měření po otevření schránky mechanicky zamknou, aby
se zabránilo vložení měřicích vodičů. Zámek se automaticky uvolní, jakmile se
schránka baterie a pojistek znovu zavře.
Kryt DMM je konstruován tak, že když je otevřený kryt schránky baterie
a pojistek, máte přístup jen k pojistkám a k baterii. Není potřeba, abyste měřicí
přístroj nějak rozebírali nebo jinak otvírali.
Zvyšuje se tím bezpečnost uživatele a pohodlí během provozu DMM.
Při otvírání schránky baterie a pojistek postupujte následujícím
způsobem:
-
Odpojte od multimetru všechny měřící vodiče a vypněte ho.
-
Vyšroubujte a vyjměte šroub v krytu schránky baterie (M) na zadní straně
multimetru.
-
Vyklopte stojánek a vysuňte schránku baterie a pojistek (P) ze spodní
strany multimetru.
-
Nyní máte přístup k pojistkám a k baterii.
-
Po výměně schránku znovu zavřete. Opakujte přitom výše uvedené kroky
v obráceném pořadí a kryt zajistěte šroubem.
-
Multimetr je opět připraven k použití.
b) Vložení a výměna baterie
K napájení přístroje potřebujete 1 baterii 9 V. Před prvním použitím, nebo pokud se na displeji zobrazí
symbol , musíte do přístroje vložit novou baterii.
Při výměně baterie postupujte následujícím způsobem:
-
Odpojte multimetr a měřicí vodiče od všech obvodů. Odpojte od multimetru všechny měřicí vodiče
a vypněte DMM.
-
Podle výše uvedeného popisu otevřete kryt schránky baterie.
-
Starou baterii vyměňte za novou baterii stejného typu. Při vkládání baterie do schránky dejte
pozor na její správnou polaritu, která je vyznačena v schránce.
-
Kryt schránky znovu pečlivě uzavřete.
Nepoužívejte nikdy multimetr s otevřeným krytem schránky baterie.
NEBEZPEČÍ SMRTELNÉHO ÚRAZU!
Vyjměte z přístroje baterii, pokud ho delší čas nebudete používat, aby se předešlo
vytečení baterie.
Při výměně baterií v klešťovém adaptéru CLA60 postupujte
následujícím způsobem:
-
Klešťový adaptét potřebuje k napájení 2 baterie typu AAA.
Před prvním použitím, nebo když LED kontrolka v posuvném přepínači
po zapnutí bliká, nebo vůbec nesvítí, vložte 2 nové plně nabité baterie.
-
Odpojte klešťový adaptér od měřeného objektu a připojené testovací
vodiče od multimetru. Vypněte klešťový adaptér (OFF).
-
Vhodným šroubovákem otevřete kryt schránky baterií na zadní straně.
-
Nahraďte staré baterie novými bateriemi stejného typu. Nové baterie
vkládejte do schránky baterií (S) při dodržení správné polarity.
Věnujte pozornost označení polarity v schránce baterií.
-
Kryt schránky baterií vraťte na místo a upevněte ho šroubem.
Vhodné alkalické baterie si můžete objednat pod objednacím
číslem 652303 (objednejte prosím 2x).
Používejte pouze výkonné alkalické baterie s dlouhou životností.
Ř
ešení problémů
Multimetr nepracuje. Není slabá baterie? Zkontrolujte stav baterie a v případě
potřeby ji vyměňte.
Naměřená hodnota se
nemění.
Nevybrali jste nesprávnou funkci
měření (AC/DC)?
Připojili jste správně měřicí
kabely ke zdířkám měření?
Zkontrolujte displej (AC/DC)
a v případě potřeby přepněte režim.
Ověřte si, zda jsou měřicí kabely
připojené k správným zdířkám.
Není aktivní funkce HOLD? Vypněte funkci HOLD.
Nelze provést měření
s klešťovým adaptérem.
Je klešťový adaptér zapnutý? Zkontrolujte indikátor napájení
a v případě potřeby vyměňte baterie.
Nevybrali jste na DMM
Zkontrolujte nastavení multimetru.
nesprávnou funkci měření
(AC/DC)?
Nelze provést měření v
měřícím rozsahu
mA/µA.
Aktivovala se pojistka PTC a na
několik minut se měření proudu
omezí.
Snižte měřený proud nebo DMM
přepněte na měření proudovými
kleštěmi.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Automatické vypnutí
cca po 15 min (funkce se může vypnout)
Délka testovacího vodiče
Přibližně 120 cm
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
600,0 V
0,1 V
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
CF 2,5
– 3,0: +7%
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Multimetr VC281:
Displej 6000 bodů
Rychlost měření cca 2 - 3 měření za sekundu
Metoda měření AC Skutečná efektivní hodnota (True RMS)
Délka měřícího kabelu cca 90 cm
Měření odporu ≥ 10 MΩ/10 pF (rozsah V)
Vzdálenost mezi zdířkami měření 19 mm (COM – V)
Indikátor slabé baterie Napětí baterie ≤6 V
Indikátor nebezpečného napětí ≥30 V AC - DC
Upozornění na překročení
rozsahu
≥600 V AC – DC, ≥10 A AC – DC nebo měření >6600 bodů
Spotřeba proudu <30 µA
Provozní napětí Baterie 9 V
Provozní podmínky Teplota: 0 až 40 ºC (relativní vlhkost < 75%)
Provozní nadmořská výška Max. 2 000 m n. m.
Skladovací teplota -10 až 50 ºC
Kategorie měření CAT III 600 V
Stupeň kontaminace 2
Hmotnost cca 380 g
Rozměry (D x Š x V) 178 x 85 x 40 mm
Bezpečnost podle EN 61010-1
Klešťový adaptér CLA60:
Rozevření čelistí kleští 25 mm
Max. průměr měřeného vodiče 20 mm
Funkce měření DC, AC TRMS
Výstup 10 mV/A
Zdroj napájení 2 baterie AAA
Provozní podmínky Teplota: 0 až 40 ºC (relativní vlhkost < 75%)
Provozní nadmořská výška Max. 2 000 m n. m.
Skladovací teplota -10 až 50 ºC
Hmotnost cca 184 g
Rozměry (D x Š x V) 195 x 50 x 29 mm
Kategorie měření CAT III 600 V
Stupeň kontaminace 2
Bezpečnost podle EN 61010-1
Přípustná odchylka měření
Přesnost se uvádí v ± (% naměřené hodnoty + chyba zobrazení v jednotkách (digitů) poslední platné
číslice na displeji zvoleného rozsahu).
Tato přesnost platí po dobu 1 roku při teplotě + 23 °C ± 5 °C, při nekondenzující relativní vlhkosti
vzduchu menší než 75 %. Teplotní koeficient: +0,1 x (specifikovaná přesnost)/1 ºC mimo rámec
specifikované teploty.
Přesnost měření nemusí platit, pokud se měří ve vysokofrekvenčním elektromagnetickém poli.
Měření stejnosměrného napětí V/DC
60,00 mV* ± (1,2% + 8) 0,01 mV
600,0 mV* ± (1,0% + 8) 0,1 mV
6,000 V
60,00 V 0,01 V
± (0,9% + 4)
0,001 V
600,0 V 0,1 V
* Jen v režimu měření „mV“
Specifikovaný rozsah měření: 5 – 100% měřeného rozsahu
Ochrana proti přetížení 600 V; Impedance: 10 MΩ (mV: ≥1000 MΩ)
Pokud se v rozsahu mV způsobí zkrat na vstupu měření, DMM může zobrazit ≤10 bodů.
Měření stejnosměrného napětí (V/DC) LoZ
6,000 V
60,00 V 0,01 V
± (1,8% + 7)
0,001 V
Specifikovaný rozsah měření: 5 – 100% měřeného rozsahu
Ochrana proti přetížení 600 V; Impedance: 400 kΩ (*max. 250 V, 3 s)
Pokud se v rozsahu mV způsobí zkrat na vstupu měření, DMM může zobrazit 10 bodů.
Po použití funkce LoZ, nechte DMM před dalším měřením 1 minutu v klidu.
Měření střídavého napětí (V/AC)
60,00 mV*
600,0 mV* 0,1 mV
± (1,5% + 4)
6,000 V
60,00 V 0,01 V
± (1,3% + 4)
0,01 mV
0,001 V
600,0 V 0,1 V
* Jen v režimu měření „mV“
Specifikovaný rozsah měření: 5 – 100% měřeného rozsahu
Rozsah frekvence 45 – 400 Hz; Ochrana proti přepětí 600 V; Impedance: 10 MΩ (mV: 10 MΩ).
Pokud se v rozsahu mV způsobí zkrat na vstupu měření, DMM může zobrazit ≤10 jednotek
poslední platné číslice.
TRMS činitele výkyvu (CF) ≤ 3 CF až 600 V
Dodatečná odchylka pro činitel výkyvu (CF) nesinusového průběhu signálu:
CF 1,0 – 2,0: +3%
CF 2,0 – 2,5: +5%
CF 2,5 – 3,0: +7%
Měření střídavého napětí (V/DC) LoZ
6,000 V
60,00 V 0,01 V
± (2,3% + 7)
0,001 V
600,0 V 0,1 V
Specifikovaný rozsah měření: 5 – 100% rozsahu
Rozsah frekvence 45 – 400 Hz; Ochrana proti přetížení 600 V; Impedance: 400 kΩ (*max. 250 V,
3 sekundy)
Pokud se v rozsahu mV způsobí zkrat na vstupu měření, DMM může zobrazit 10 jednotek poslední
platné číslice.
Po použití funkce LoZ, nechte DMM před dalším měřením 1 minutu v klidu.
TRMS činitele výkyvu (CF) ≤ 3 CF až 600 V
Dodatečná odchylka pro činitel výkyvu (CF) nesinusového průběhu signálu:
CF 1,0 – 2,0: +3%
CF 2,0 – 2,5: +5%
Měření stejnosměrného proudu A/DC
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
600,0 Ω* ± (1,3% + 3)
0,1 Ω
600,0 kΩ 0,1 kΩ
Rozsah
Př
esnost
Rozlišení
Rozsah
Př
esnost
Rozlišení
Ochrana proti přetížení 600 V
Zkušební napětí
Rozlišení
Rozsah měření
Rozlišení
Měření frekvence „Hz“ (elektronické)
600,0 µA
6000 µA 1 µA
60,00 mA 0,01 mA
± (1,0% + 7)
0,1 µA
600,0 mA 0,1 mA
6,000 A ± (3,5% + 30) 0,001 A
60,00 A ± (3,5% + 5) 0,01 A
Ochrana proti přetížení 600 V
Pojistky: µA/mA = samoresetovací pojistka PTC 4 x 160 mA, interní odpor přibližně <10 Ω
Vstup adaptéru 60 A: 10 mV/A, max. 600 mV, ochrana proti přetížení prvkem PTC
Specifikovaný rozsah měření klešťovým adaptérem: 0,6 – 60 A
Pokud je otevřený obvod, DMM může zobrazit 3 jednotky.
Měření střídavého proudu A/AC
600,0 µA
6000 µA 1 µA
60,00 mA 0,01 mA
± (1,3% + 6)
0,1 µA
600,0 mA 0,1 mA
6,000 A ± (3,5% + 30) 0,001 A
60,00 A ± (3,5% + 5) 0,01 A
Ochrana proti přetížení 600 V; rozsah frekvence 40 – 400 Hz;
Pojistky: µA/mA = samoresetovací pojistka PTC 4 x 160 mA, interní odpor přibližně <10 Ω
Vstup adaptéru 60 A: 10 mV/A, max. 600 mV, ochrana proti přetížení prvkem PTC
Specifikovaný rozsah měření µA/mA: 5 – 100% rozsahu
Specifikovaný rozsah měření klešťovým adaptérem: 0,6 – 60 A
Pokud je otevřený obvod, DMM může zobrazit 3 jednotky.
TRMS činitele výkyvu (CF) ≤ 3 CF v rámci celého rozsahu.
Dodatečná odchylka pro činitel výkyvu (CF) nesinusového průběhu signálu:
CF 1,0 – 2,0: +3%
CF 2,0 – 2,5: +5%
CF 2,5 – 3,0: +7%
Měření odporu
6,000 kΩ
60,00 kΩ 0,01 kΩ
± (1,2% + 6)
0,001 kΩ
6,000 MΩ ± (1,6% + 4) 0,001 MΩ
60,00 MΩ ± (3% + 6) 0,01 MΩ
Ochrana proti přetížení 600 V
Testovací napětí: přibližně 1,0 V, proud přibližně 0,7 mA
* Přesnost po odečtu odporu měřícího kabelu od funkce REL
Měření kapacity
6,000 nF* ± (5,0% + 10) 0,001 nF
60,00 nF*
0,01 nF
600,0 nF* 0,1 nF
6,000 µF 0,001 µF
± (5,0% + 5)
60,00 µF 0,01 µF
600,0 µF 0,1 µF
6,000 mF
60,00 mF 0,01 mF
±10%
0,001 mF
Ochrana proti přetížení 600 V
*Specifikovaná přesnost v rozsahu <600 nF platí jen při použití funkce REL
≤9,999 Hz* Nespecifikována 0,001 Hz
10,00 Hz – 99,99 Hz
0,01 Hz
100,0 Hz – 999,9 Hz 0,1 Hz
1,000 kHz – 9,999 kHz 0,001 kHz
10,00 kHz – 99,99 kHz 0,01 kHz
± (0,1% + 6)
100,0 kHz – 999,9 kHz 0,1 kHz
1,000 MHz – 9,999 MHz 0,001 MHz
>10,00 MHz* Nespecifikována 0,01 MHz
* Specifikovaný rozsah frekvence je 10,00 Hz – 10 MHz
Úroveň signálu (bez komponentu stejnosměrného napětí):
≤ 1 MHz: 300 mV – 30 Vrms
>1 MHz až 10 MHz: 600 mV – 30 Vrms
Testování diod
Přibližně 3,0 V DC 0,001 V
Ochrana proti přepětí 600 V; zkušební proud: 2 mA (typicky)
Akustický test propojenosti obvodu:
600 Ω 0,1 Ω
≤10 Ω trvalá zvuková signalizace; ≥ 100 Ω bez zvukové signalizace
Ochrana proti přetížení 600 V
Testovací napětí přibližně 1 V
Testovací proud 0,7 mA
Nikdy nepřekračujte maximální vstupní hodnoty. Nedotýkejte se žádných obvodů
nebo částí obvodů, pokud mají vyšší napětí než 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu.
Záruka
Na digitální multimetr VC-281 TRMS s klešťovým adaptérem poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/2/2019
Loading...
