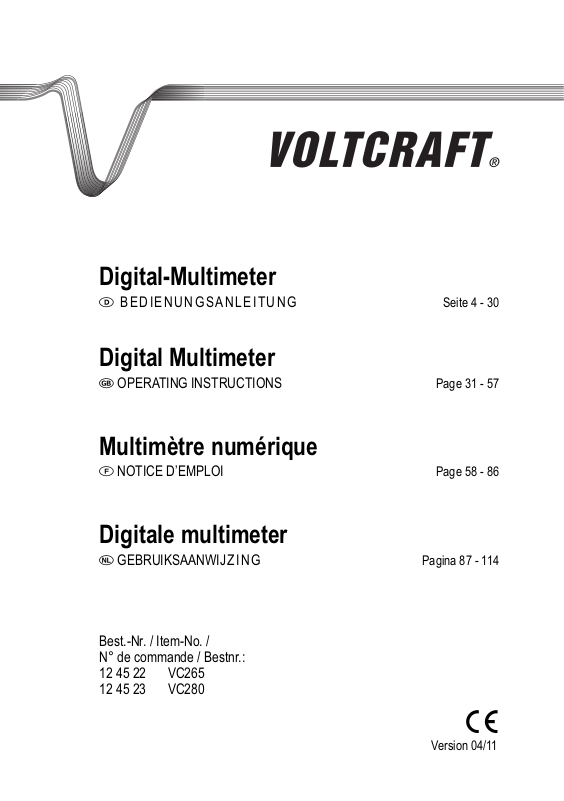

Digital-Multimeter
쮕
BEDIENUNGSANLEITUNG
Seite 4 - 30
Digital Multimeter
OPERATING INSTRUCTIONS Page 31 - 57
Multimètre numérique
NOTICE D’EMPLOI Page 58 - 86
Digitale multimeter
GEBRUIKSAANWIJZING Pagina 87 - 114
Best.-Nr. / Item-No. /
N° de commande / Bestnr.:
12 45 22 VC265
12 45 23 VC280
Version 04/11
®
°
2
쮕
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 5.
These operating instructions belong with this product. They contain important information for
putting it into service and operating it. This should be noted also when this product is passed on
to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page numbers can be found in the index on page 32.
Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui concerne
sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous
remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention
de la page correspondante à la page 59.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende
de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 88.
3
4
쮕
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen
danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf
dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente Innovation
auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch
schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
5
Inhaltsverzeichnis
Einführung ..............................................................................................................................................4
Bestimmungsgemäße Verwendung ........................................................................................................6
Bedienelemente ......................................................................................................................................7
Sicherheitshinweise ................................................................................................................................8
Produktbeschreibung ............................................................................................................................10
Lieferumfang ..........................................................................................................................................11
Display-Angaben und Symbole ..............................................................................................................11
Messbetrieb ..........................................................................................................................................12
a) Messgerät einschalten ................................................................................................................12
b) Spannungsmessung „V“ ............................................................................................................13
c) Strommessung „A“ bei VC265 ....................................................................................................14
d) Strommessung „µA/mA“ bei VC280 ..........................................................................................15
e) Zangen-Strommessung „A“ bei VC280 ......................................................................................16
f) Frequenzmessung ......................................................................................................................18
g) Widerstandsmessung ................................................................................................................18
h) Diodentest ..................................................................................................................................19
i) Durchgangsprüfung ....................................................................................................................19
j) Kapazitätsmessung ....................................................................................................................19
REL-Funktion ........................................................................................................................................20
Low Imp. 400 kΩ -Funktion ..................................................................................................................21
Auto-Power-Off-Funktion........................................................................................................................21
Reinigung und Wartung ........................................................................................................................21
Allgemein ..............................................................................................................................................21
Reinigung ..............................................................................................................................................22
Messgerät öffnen ............................................................................................................................22
Sicherungswechsel (nur VC265) ......................................................................................................23
Einsetzen und Wechseln der Batterie ..............................................................................................23
Entsorgung ............................................................................................................................................25
Entsorgung von gebrauchten Batterien ............................................................................................25
Behebung von Störungen ......................................................................................................................26
Technische Daten ..................................................................................................................................27
6
Bestimmungsgemäße Verwendung
- Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie CAT III (bis
max. 600V gegen Erdpotential, gemäß EN 61010-1) und allen niedrigeren Kategorien. Das Messgerät und Zubehör darf nicht
in der Überspannungskategorie CAT IV (z.B. an der Quelle der Nieder-
spannungsinstallation) eingesetzt werden.
- Messen von Gleich- und Wechselspannungen bis max. 600 V
- Messen von Gleich- und Wechselstrom bis max. 10 A bei VC265 bzw. 40 A über Zangenstromwandler
bei VC280
- Frequenzmessung bis 10 MHz
- Messen von Kapazitäten bis 100 µF
- Messen von Widerständen bis 40 MΩ
- Durchgangsprüfung (<10 Ω akustisch)
- Diodentest
Die Messfunktionen werden über den Drehschalter angewählt. In allen Messfunktionen ist die automatische Messbereichswahl (Autorange) aktiv.
Die beiden Strom-Messeingänge von VC265 sind mit keramischen Hochleistungssicherungen gegen
Überlast abgesichert. Die Spannung im Strommesskreis darf 600 V nicht überschreiten.
Bei VC280 ist der mA/µA-Messbereich mit einer selbstrückstellenden PTC-Sicherung ausgestattet. Der
40 A-Messbereich ist nur über den beiliegenden Zangenstromwandler CLA40 nutzbar. Dieser ermöglicht
die berührungslose Strommessung in Stromkreisen, ohne den Strompfad zu unterbrechen.
Eine Niedrig-Impedanz-Funktion (Low-Imp) ermöglicht die Messung mit reduziertem Innenwiderstand.
Dies unterdrückt Phantomspannungen die in hochohmigen Messungen auftreten können. Die Messung
mit reduzierter Impedanz ist nur in Messkreisen bis max. 250 V und für max. 3 s zulässig.
VC265 und VC280 werden mit einer handelsüblichen 9V-Alkali-Blockbatterie betrieben. Der Zangenstromwandler benötigt 2 Micro-Batterien (Typ AAA). Ein Betrieb ist nur mit den angegebenen Batterietypen zulässig.
Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht betrieben werden. Messungen in Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des
Multimeters abgestimmt sind.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem
ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte
Produkt darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen
auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
7
Bedienelemente
Siehe Ausklappseite
1 Angespritzter Gummischutz
2 Display mit Anschlusserklärung
3 REL-Taste
4 Drehschalter
5 mAµA-Messbuchse
6 10 A-Messbuchse (bei VC265), Stromzangen-Messbuchse bei VC280
7 VΩ -Messbuchse (bei Gleichgrößen „Plus“)
8 COM-Messbuchse (Bezugspotential, „Minus“)
9 Taste „SELECT“ zur Funktionsumschaltung (AC/DC, Diode/Durchgang)
10 Taste „Low Imp. 400 kΩ “ zur Impedanzumschaltung (10 MΩ auf 400 kΩ )
11 Blinddeckel ohne Funktion
12 Stativ-Anschlussgewinde
13 Batteriefachschraube
14 Klappbarer Aufstellbügel
15 Batteriefach
16 Batterie- und Sicherungsabdeckung
17 Stromsicherung F1 FF 0,5A H 1000 V (bei VC280 selbstrücksetzend)
18 Stromsicherung F2 F 10 A H 1000 V (nur VC265)
Zangenstromwandler CLA40 (nur für VC280)
19 Fühlbare Griffbereichsmarkierung
20 Zangenöffnungshebel
21 Betriebsschalter mit Batteriewechselanzeige
22 Sicherheits-Anschlussstecker
23 Rückseitiges Batteriefach
24 Einstellregler für DC-Nullabgleich
25 Stromzangensensor
8
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
Wird das Gerät in einer, hier nicht durch den Hersteller beschriebenen, Weise verwendet, könnte der
durch das Gerät gelieferte Schutz beeinträchtigt werden.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die
Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Ꮨ
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung
der elektrischen Sicherheit des Geräts.
☞
Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien
Das Blitzsymbol im Quadrat warnt vor gefährlichen, aktiven Leitern.
Es bedeutet, dass mit dem Zangenstromwandler an isolierten und unisolierten Leitern
gemessen werden kann. Während der Messung darf nicht über die Griffbereichsmarkierungen gegriffen werden!
Schutzklasse 2 (doppelte oder verstärkte Isolierung)
CAT II Überspannungskategorie II für Messungen an elektrischen und elektronischen Geräten, wel-
che über einen Netzstecker mit Spannung versorgt werden. Diese Kategorie umfasst auch
alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Überspannungskategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder
Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur
Messung an Elektrogeräten).
Erdpotential
9
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Gerätes nicht gestattet.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Mess-
geräten durch geschultes Personal verantwortlich zu überwachen.
Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht im Strommessbereich
befindet.
Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential darf 600 V DC/AC in
CAT III nicht überschreiten.
Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.
Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >50 V Wechsel- (AC) bzw. >75 V Gleich-
spannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen
lebensgefährlichen elektrischen Schlag erhalten.
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en).
Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen,
abgerissen usw.) ist.
Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse
/Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens nicht gegriffen werden.
Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! /
energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden,
Schaltungen und Schaltungsteile usw. unbedingt trocken sind.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren.
Dadurch kann der Messwert verfälscht werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
10
Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
Produktbeschreibung
Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige dargestellt.
Die Messwertanzeige des DMM umfasst 4000 Counts (Count = kleinster Anzeigewert). Bei VC265
erfolgt die Messung von Spannung und Strom als Echteffektivwert (TrueRMS), bei VC280 wird der arithmetische Mittelwert angezeigt.
Im Display werden zusätzlich die zu belegenden Messbuchsen für jeden Messbereich im Display angezeigt. Wird das DMM ca. 30 Minuten nicht bedient, schaltet sich das Gerät automatisch ab. Die Batterie
wird geschont und ermöglicht eine längere Betriebszeit. Die automatische Abschaltung kann manuell
deaktiviert werden.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich einsetzbar.
Zur besseren Ablesbarkeit kann das DMM mit dem rückseitigen Aufstellbügel ideal platziert werden.
Der mA/µA-Strombereich von VC280 weist eine Neuerung auf. Bei diesem Messgerät ist es nicht mehr
nötig, eine versehentlich ausgelöste Sicherung zu ersetzen. Die eingebaute PTC-Sicherung stellt sich
nach einer Auslösung automatisch zurück.
Das Batterie- und Sicherungsfach kann nur geöffnet werden, wenn alle Messleitungen vom Messgerät
entfernt wurden. Bei geöffnetem Batterie- und Sicherungsfach ist es nicht möglich, die Messleitungen in
die Messbuchsen zu stecken. Dies erhöht die Sicherheit für den Benutzer.
Drehschalter (4)
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt.
Die automatische Bereichswahl „Autorange“ ist aktiv. Hierbei wird immer
der jeweils passende Messbereich eingestellt.
Am Drehschalter befindet sich eine Funktionstaste (9). Mit der Taste
„SELECT“ schalten Sie die Unterfunktionen um, wenn eine Messfunktion
doppelt belegt ist (z.B. Umschaltung Widerstandsmessung zu Diodentest
und Durchgangsprüfung oder AC/DC-Umschaltung im Strombereich).
Jedes Drücken schaltet die Funktion um.
Das Messgerät ist in der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
11
Lieferumfang
Multimeter mit angespritztem Gummischutz
Zangenstromwandler CLA40 (nur bei VC280)
9V Block-Batterie
2 Micro-Batterien (Typ AAA, nur bei VC280)
Sicherheitsmessleitungen
Bedienungsanleitung
Display-Angaben und Symbole
Die Symbole und Angaben sind je nach Modell unterschiedlich vorhanden. Dies ist eine Aufstellung aller
möglichen Symbole und Angaben der Serie VC200.
REL Delta-Symbol für Relativwertmessung (=Bezugswertmessung)
Autorange steht für „Automatische Messbereichswahl“
Connect terminal Grafischer Hinweis für die Wahl der erforderlichen Messbuchsen
Low imp.400kΩ Impedanzumschaltung im V-Messbereich (10 MΩ auf 400 kΩ)
OL Overload = Überlauf; der Messbereich wurde überschritten
OFF Schalterstellung „Messgerät aus“
Batteriewechselsymbol; bitte schnellstmöglich die Batterie wechseln um Mess fehler zu vermeiden!
Symbol für den Diodentest
Symbol für Strommessung mit Stromzange
Symbol für den akustischen Durchgangsprüfer
Symbol für den Kapazitätsmessbereich
AC Wechselgröße für Spannung und Strom
DC Gleichgröße für Spannung und Strom
+ Polaritätsangabe für Stromflussrichtung (Pluspol)
- Polaritätsangabe für Stromflussrichtung (Minuspol)
mV Milli-Volt (exp.-3)
V Volt (Einheit der elektrischen Spannung)
A Ampere (Einheit der elektrischen Stromstärke)
mA Milli-Ampere (exp.-3)
µA Micro-Ampere (exp.-6)
Hz Hertz (Einheit der Frequenz)
kHz Kilo-Hertz (exp.3)
MHz Mega-Hertz (exp.6)
Ω Ohm (Einheit des elektrischen Widerstandes)
kΩ Kilo-Ohm (exp.3)
MΩ Mega-Ohm (exp.6)
nF Nano-Farad (exp.-9; Einheit der elektrischen Kapazität, Symbol )
µF Mikro-Farad (exp.-6)
12
Messbetrieb
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V
ACrms oder 75 V DC anliegen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn das angeschlossene Messzubehör auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defektes Messzubehör darf
nicht mehr benutzt werden! Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen und am Zangenstromwandler darf während des Messens nicht gegriffen werden.
Der Messbetrieb ist nur bei geschlossenem Batterie- und Sicherungsfach möglich.
Bei geöffnetem Fach sind alle Messbuchsen mechanisch gegen einstecken gesichert.
Ꮨ
Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche
zum Messbetrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle nicht
benötigten Messleitungen vom Messgerät.
☞
Für jede Messfunktion wird die entsprechende Anschlussfolge der Messbuchsen im Display angezeigt. Beachten Sie diese beim Anschluss der Messleitungen am Messgerät.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich
überschritten. Messen Sie die Spannung, bevor der Messkopf (CLA40) vom DMM (VC280)
entfernt wird.
a) Messgerät einschalten
Drehen Sie den Drehschalter (4) in die entsprechende Messfunktion. Zum Ausschalten bringen Sie den
Drehschalter in Position „OFF“. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegende Batterie eingesetzt werden.
Das Einsetzen und Wechseln der Batterie ist im Kapitel „Reinigung und Wartung“ beschrieben.
13
b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “.
Für kleine Spannungen bis max. 400 mV wählen Sie den Mess bereich „mV “
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die
schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie, Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze Messspitze dem Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen mit dem
augenblicklichen Messwert im Display angezeigt.
☞
Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von >10 Mohm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “. Im Display erscheint „AC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COMMessbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
14
c) Strommessung „A“ bei VC265
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V
ACrms oder 75 V DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten.
Messungen >5 A dürfen nur für max. 10 Sekunden und nur im Intervall von 15 Minuten
durchgeführt werden.
Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf einen kleineren Messbereich. Vor einem Messbereichswechsel immer die Schaltung stromlos schalten. Alle
Strommessbereiche sind abgesichert und somit gegen Überlastung geschützt.
Zur Messung von Gleichströmen (A ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „A “.
- In der Tabelle sind die unterschiedlichen Messfunktionen und die möglichen Messbereiche ersichtlich. Wählen Sie den Messbereich und die zugehörigen Messbuchsen.
Messfunktion VC265 Messbuchsen
µA <4000 µA COM + mAµA
mA 4000 µA – 399 mA COM + mAµA
A 400 mA – 10 A COM + 10A
- Stecken Sie die rote Messleitung in die mA µA- oder 10A-Mess buchse.
Die schwarze Messleitung stecken Sie in die COM-Mess buchse.
- Verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.); die jeweilige Polarität des Mess wertes wird
zusammen mit dem augenblicklichen Messwert im Display angezeigt.
☞
Sobald bei Gleichstrommessung ein Minus „-„ vor dem Mess wert erscheint, verläuft der Strom entgegengesetzt (oder die
Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
Zur Messung von Wechselströmen (A ) gehen Sie wie zuvor beschrieben vor.
- Schalten Sie das DMM ein und wählen den Messbereich „A “. Drücken Sie die Taste „SELECT“ um
in den AC-Messbereich umzuschalten. Im Display erscheint „AC“. Eine erneute Betätigung schaltet wieder zurück usw.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Messen Sie im 10A-Bereich auf keinen Fall Ströme über 10 A bzw. im mA/µA-Bereich
Ströme über 400 mA, da sonst die Sicherungen auslösen.
15
d) Strommessung „µA/mA“ bei VC280
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V
ACrms oder 75 V DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten
Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf einen kleineren Messbereich. Vor einem Messbereichswechsel immer die Schaltung stromlos schalten.
Der µA/mA-Messeingang von VC280 weist eine selbstrückstellende PTC-Sicherung auf, bei dem ein
Sicherungswechsel bei Überlast entfällt.
☞
Wurde die PTC-Sicherung ausgelöst (kein Messwertänderung etc.), so schalten Sie
das DMM aus (OFF) und warten ca. 5 Minuten. Die selbstrückstellende Sicherung
kühlt ab und ist danach wieder funktionsbereit.
Zur Messung von Gleichströmen bis max. 400 mA gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „µA “ oder „mA “.
- In der Tabelle sind die unterschiedlichen Messfunktionen und die möglichen Messbereiche ersichtlich. Wählen Sie den Messbereich und die zugehörigen Messbuchsen.
Messfunktion VC265 Messbuchsen
µA <4000 µA COM + mAµA
mA 4000 µA – 399 mA COM + mAµA
- Stecken Sie die rote Messleitung in die „mA µA“-Messbuchse. Die
schwarze Messleitung stecken Sie in die COM-Messbuchse.
- Verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.); die jeweilige Polarität des Messwertes wird
zusammen mit dem augenblicklichen Messwert im Display angezeigt.
☞
Sobald bei Gleichstrommessung ein Minus „-„ vor dem Mess wert erscheint, verläuft der Strom entgegengesetzt (oder die
Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselströmen bis max. 400 mA gehen Sie wie zuvor beschrieben vor.
- Schalten Sie das DMM ein und wählen den Messbereich „µA “ oder „mA “ . Drücken Sie die
Taste „SELECT“ um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“. Eine erneute
Betätigung schaltet wieder zurück usw.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Messen Sie im mA/µA-Bereich auf keinen Fall Ströme über 400 mA, da sonst die
PTC-Sicherung auslöst.
16
e) Zangen-Strommessung „A“ bei VC280
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V
ACrms oder 75 V DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten.
Der Messbereich „Zangenstrommessung“ ist hochohmig und kann nur mit dem Zangenstromwandler „CLA40“ genutzt werden. Eine Direktmessung ist nicht zulässig.
Das VC280 ermöglich über einen Zangenstromwandler die Messung von Gleich- und Wechselströmen
bis zu 40 A. Die Messung erfolgt berührungslos über einen Zangenstromsensor. Bei dieser ZangenMessung ist es nicht mehr erforderlich den Stromkreis zu unterbrechen.
Der Zangenstromwandler kann für Gleich- und Wechselstrommessungen eingesetzt werden. Am Ausgang werden 10 mV je gemessenem Ampere ausgegeben.
Der Messbereich „Zangenstrommessung“ ist hochohmig und kann nur mit dem Zangenstromwandler
„CLA40“ genutzt werden.
Im Display wird der Messwert in Ampere angezeigt. Eine Umrechnung wie bei herkömmlichen Adaptern
ist nicht notwendig.
Entfernen Sie vor dem Anstecken der Messleitungen die Transportschutz-Stöpsel. Diese verhindern das
quetschen der Isolierhülse an den Steckern bei der Lagerung und dem Transport.
Zur Messung von Gleichströmen bis max. 40 A gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „ A “.
- Stecken Sie die rote Messleitung des Messadapters in die A-Messbuchse (6). Die schwarze Mess leitung stecken Sie in die COM-Messbuchse (8).
- Schalten Sie den Zangenstromwandler am Betriebsschalter (21) ein. Der Adapter ist in Schalterposition „ON“ eingeschaltet. Position „OFF“ ist aus.
- Gleichen Sie die Anzeige vor jeder DC-Messung auf Null ab. Drehen Sie dazu bei geschlossener
Zange am Drehregler (24) bis die Anzeige auf nahezu Null steht (<0.050 A). Die Stromzange ist
durch den integrierten Hall-Sensor sehr empfindlich und sollte nach jedem Öffnen neu abgeglichen
werden.
☞
Es kann vorkommen, dass durch äußere Einflüsse keine exakte Nullstellung erreicht wird
(z.B. 0.063 A etc.). In diesem Fall bleibt der Offset-Fehler linear über den gesamten Mess bereich und kann vom Messwert abgezogen werden. Dies stellt keine Beeinträchtigung der
Messung dar.
- Drücken Sie zum Öffnen des Stromzangesensors den Zangenhebel (20) und klemmen den Messadapter Polungsrichtig über die zu messende Leitung. Die Stromflussrichtung muss mit der Polaritätsangabe (+ oder -) an der Stromzange überein stimmen. Achten Sie beim Umschließen eines Stromleiters darauf, dass der Zangensensor richtig geschlossen ist, da es sonst zu Messfehlern kommen
kann.
- Der Messwert wird im Display angezeigt.
- Es gibt verschiedene Methoden, um mit dem Zangenstromwandler zu messen. Schließen Sie das
Gerät wie abgebildet an.
17
Einzelstrommessung: Leckstrommessung
Bei dieser Messung wird der Strom Bei der Leckstrommessung werden Zu- und
gemessen, der durch einen Verbraucher Rückleitung umschlossen. Bei korrekter Funktion
fließt. Achten Sie darauf, immer nur darf kein Messwert angezeigt werden. Erfolgt
einen Stromleiter zu umschließen, da sich dennoch eine Anzeige, so kann dies auf ein
sonst die Ströme der Zu- und Rückleitung Stromleck hinweisen. Zuführender und rückgegenseitig aufheben. führender Strom sind nicht identisch.
☞
Sobald bei Gleichstrommessung ein Minus „-„ vor dem Messwert erscheint, verläuft der
Strom entgegengesetzt (oder die Messleitungen bzw. der Zangensensor wurden verpolt).
- Entfernen Sie nach Messende den Zangenstromwandler vom Messobjekt und schalten Sie beide
Geräte aus.
Zur Messung von Wechselströmen bis max. 40 A gehen Sie wie zuvor beschrieben vor.
- Schalten Sie das DMM ein und wählen den Messbereich „ A “. Drücken Sie die Taste „SELECT“ um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“. Eine erneute Betätigung
schaltet wieder zurück usw.
- Im AC-Messbereich erfolgt der Nullabgleich automatisch. Der Drehregler (24) ist hier ohne Funktion.
☞
Es kann vorkommen, dass durch äußere Einflüsse keine exakte Nullstellung erreicht wird (z.B.
0.098 A etc.). In diesem Fall bleibt der Offset-Fehler linear über den gesamten Mess bereich und
kann vom Messwert abgezogen werden. Dies stellt keine Beeinträchtigung der Messung dar.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Bei Benutzung des Probe Konvertors (CLA40) bei der Messung vergewissern Sie sich,
dass der Finger nicht hinter den in Abb. 19 markierten Bereich gelangt.
Wenn der Probe Konvertor CLA40 eingeschaltet ist, leuchtet die rote LED-Lampe.
Wenn die Batterie beinahe leer ist, um die 2,1 V, blinkt die rote LED-Lampe auf, und die
Batterie muss erneuert werden, um Fehlmessungen zu verhindern.
18
f) Frequenzmessung
Das DMM kann die Frequenz einer Signalspannung von 10 Hz - 10 MHz messen und anzeigen.
Zur Messung von Frequenzen gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „Hz“. Im Display erscheint „Hz“.
- Stecken Sie die rote Messleitung in die Hz-Messbuchse (7), die
schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Signalgenerator, Schaltung usw.).
- Die Frequenz wird mit der entsprechenden Einheit im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
g) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „Ω“.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (7), die schwarze
Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden
Messspitzen verbinden. Daraufhin muss sich ein Widerstandswert von
ca. 0 - 0,5 Ohm einstellen (Eigenwiderstand der Messleitungen).
- Bei niederohmigen Messungen drücken Sie die Taste „REL“ (3), um den
Eigenwiderstand der Messleitungen nicht in die folgende Widerstandsmessung einfließen zu lassen. Die Anzeige zeigt 0 Ohm. Die automatische Bereichswahl (Autorange) ist deaktiviert. Die Autorange-Funktion
wird durch einen Wechsel der Messfunktion wieder aktiviert (z.B. Taste
„SELECT“ 3 x drücken).
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt. Der Messwert wird, sofern das Mess objekt nicht hochohmig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Widerständen >1 MOhm kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten bzw. der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
☞
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Messpunkte,
welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder
ähnlichem sind. Solche Umstände können das Messergebnis verfälschen.
19
h) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
.
- Drücken Sie die Taste „SELECT“ (9) um die Messfunktion umzuschalten.
Im Display erscheint das Diodensymbol. Eine erneute Betätigung schaltet in die nächste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (7), die schwarze
Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden
Messspitzen verbinden. Daraufhin muss sich ein Wert von ca. 0 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist „OL“ ersichtlich, so wird die
Diode in Sperrrichtung (UR) gemessen oder die Diode ist defekt (Unterbrechung). Führen Sie zur
Kontrolle eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
i) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
.
- Drücken Sie die Taste „SELECT“ (9) 2x um die Messfunktion umzuschalten. Im Display erscheint das Symbol für Durchgangsprüfung. Eine
erneute Betätigung schaltet in die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (7), die schwarze
Messleitung in die COM-Messbuchse (8).
- Als Durchgang wird ein Messwert < 10 Ohm erkannt und es ertönt ein
Piepton.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten
bzw. der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
20
j) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
- Schalten Sie das DMM ein und wählen den Messbereich
.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze
Messleitung in die COM-Messbuchse (8).
- In der Anzeige erscheint die Einheit „nF“.
☞
Aufgrund des empfindlichen Messeingangs kann es bei „offenen“ Messleitungen zu einer Wertanzeige im Display kommen.
Durch Drücken der Taste „REL“ wird die Anzeige auf „0“
gesetzt. Die Autorange-Funktion bleibt aktiv.
- Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz = Minuspol) mit dem Messobjekt
(Kondensator). Im Display wird nach einer kurzen Zeit die Kapazität angezeigt. Warten Sie, bis sich
die Anzeige stabilisiert hat. Bei Kapazitäten >40 µF kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
REL-Funktion
Die REL-Funktion ermöglicht eine Bezugswertmessung um evtl. Leitungsverluste wie z.B. bei Widerstandsmessungen zu vermeiden. Hierzu wird der momentane Anzeigewert auf Null gesetzt. Ein neuer
Bezugswert wurde eingestellt.
Durch Drücken der „REL“-Taste wird diese Messfunktion aktiviert. Im Display erscheint „ “. Die automatische Messbereichswahl wird dabei deaktiviert (außer Kapazitätsmessbereich).
Um diese Funktion abzuschalten, wechseln Sie die Messfunktion.
Die REL-Funktion ist nicht aktiv im Frequenz-Messbereich sowie im hochohmigen
Widerstandsmessbereich, bei Diodentest und Durchgangsprüfung.
21
Low Imp. 400 kΩ -Funktion
Diese Funktion darf nur bei Spannungen bis max. 250 V und nur bis max. 3 Sekunden verwendet werden!
Diese Messfunktion ermöglicht die Reduzierung der Messimpedanz von 10 MΩ auf 400 kΩ . Durch das
Senken der Messimpedanz werden mögliche Phantomspannungen unterdrückt, die das Messergebnis
verfälschen könnten.
Drücken Sie diese Taste während der Spannungsmessung (max. 250 V!) für max. 3 Sekunden. Nach
dem loslassen hat das Multimeter wieder die normale Messimpedanz von 10 MΩ .
Auto-Power-Off-Funktion
Das DMM schaltet nach 30 Minuten automatisch ab, wenn keine Taste oder der Drehschalter betätigt
wurde. Diese Funktion schützt und schont die Batterie und verlängert die Betriebszeit.
Um das DMM nach einer automatischen Abschaltung wieder einzuschalten betätigen Sie den Drehschalter oder drücken die „REL“- oder „SELECT“-Taste.
Die Auto-Power-Off-Funktion kann manuell abgeschaltet werden.
Schalten Sie dazu das Messgerät aus (OFF). Halten Sie die Taste „SELECT“ gedrückt und schalten das
DMM am Drehschalter ein. Die Abschaltautomatik ist solange inaktiv, bis das Messgerät über den Drehschalter ausgeschaltet wird.
Reinigung und Wartung
Allgemein
Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich
einmal kalibriert werden.
Das Messgerät ist bis auf eine gelegentliche Reinigung und den Sicherungswechsel (nur bei VC265)
absolut wartungsfrei.
Den Sicherungs- und Batteriewechsel finden Sie im Anschluss.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Messleitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.
22
Reinigung
Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von
Hand möglich ist, können spannungsführende Teile freigelegt werden.
Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen
vom Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das DMM
aus.
Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel, Benzine, Alkohole oder ähnliches.
Dadurch wird die Oberfläche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.
Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen, bevor Sie es für
den nächsten Messeinsatz verwenden.
Messgerät öffnen
Ein Sicherungs-. und Batteriewechsel ist aus Sicherheitsgründen nur möglich, wenn alle Messleitungen
vom Messgerät entfernt wurden. Das Batterie- und Sicherungsfach (17) lässt sich bei eingesteckten
Messleitungen nicht öffnen.
Zusätzlich werden beim Öffnen alle Messbuchsen mechanisch verriegelt, um das nachträgliche Einstecken der Messleitungen bei geöffnetem Gehäuse zu verhindern. Die Verriegelung wird automatisch
aufgehoben, wenn das Batterie- und Sicherungsfach wieder verschlossen ist.
Das Gehäusedesign lässt selbst bei geöffnetem Batterie- und Sicherungsfach
nur den Zugriff auf Batterie und Sicherungen zu.
Diese Maßnahmen erhöhen die Sicherheit und Bedienungsfreundlichkeit für
den Anwender.
Zum Öffnen gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Messgerät und schalten es aus.
- Lösen und entfernen Sie die rückseitige Batteriefachschraube (13).
- Ziehen Sie bei zugeklapptem Aufstellbügel die Batterie- und Sicherungsabdeckung (16) nach unten vom Messgerät.
- Die Sicherungen und das Batteriefach sind jetzt zugänglich.
- Verschließen Sie das Gehäuse in umgekehrter Reihenfolge und verschrauben Sie das Batterie- und Sicherungsfach.
- Das Messgerät ist wieder einsatzbereit.
23
Sicherungswechsel (nur VC265)
Die Strommessbereiche sind mit Hochleistungssicherungen abgesichert. Ist keine Messung in diesem
Bereich mehr möglich, muss die Sicherung ausgewechselt werden.
Zum Auswechseln gehen Sie wie folgt vor:
- Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten
Sie das DMM aus.
- Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen“ beschrieben.
- Ersetzen Sie die defekte Sicherung gegen eine neue des selben Typs und Nennstromstärke. Die
Sicherungen haben folgende Werte:
Sicherung F1 F2
Wert FF 500 mA H 1000V F10A H 1000V
Abmessung 32 x 6,2 mm 38 x 10 mm
Typ, Keramik ESKA MULTI Fuse ESKA MULTI Fuse 1038827
oder baugleiche oder baugleiche
- Verschließen Sie das Gehäuse wieder sorgfältig.
Die Verwendung geflickter Sicherungen oder das Überbrücken des Sicherungshalters ist aus Sicherheitsgründen nicht zulässig. Dies kann zum Brand oder zur Lichtbogenexplosion führen. Betreiben Sie das Messgerät auf keinen Fall im geöffneten
Zustand.
Einsetzen und Wechseln der Batterie
Zum Betrieb des Messgerätes wird eine 9V-Blockbatterien (z.B. 1604A) benötigt. Bei Erstinbetriebnahme oder wenn das Batterie-Wechselsymbol im Display erscheint, muss eine neue, volle Batterie
eingesetzt werden.
Beim Zangenstromwandler CLA40 wird ein Batteriewechsel über den Betriebsschalter angezeigt. Ein
Batteriewechsel ist notwendig, wenn das rote Licht aufleuchtet.
Zum Einsetzen/Wechseln gehen Sie beim DMM wie folgt vor:
- Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten
Sie das DMM aus.
- Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen“ beschrieben.
- Ersetzen Sie die verbrauchte Batterie gegen eine neue des selben Typs. Setzen Sie die neue Batterie
polungsrichtig in das Batteriefach (15). Achten Sie auf die Polaritätsangaben im Batteriefach.
- Verschließen Sie das Gehäuse wieder sorgfältig.
24
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!
Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte
Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können,
welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu verhindern.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine
Batterien ins Feuer.
Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Explosionsgefahr.
☞
Eine passende Alkaline Batterie erhalten Sie unter folgender Bestellnummer:
Best.-Nr. 65 25 09 (Bitte 1x bestellen).
Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.
Zum Einsetzen/Wechseln gehen Sie beim Zangenstromwandler CLA40 wie folgt vor:
- Trennen Sie die den Messadapter vom Messobjekt und die angeschlossenen Messleitungen von
Ihrem Messgerät. Schalten Sie den Adapter aus (OFF).
- Öffnen Sie das rückseitige Batteriefach mit einem
passenden Schraubendreher und nehmen den Batteriefachdeckel ab.
- Ersetzen Sie die verbrauchten Batterien gegen neue
des selben Typs. Setzen Sie die neuen Batterien
polungsrichtig in das Batteriefach (23). Achten Sie
auf die Polaritätsangaben im Batteriefach.
- Verschließen Sie das Gehäuse wieder sorgfältig.
☞
Passende Alkaline Batterien erhalten Sie unter folgender Bestellnummer:
Best.-Nr. 65 23 03 (Bitte 2x bestellen).
Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.
25
Entsorgung
Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät
am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen
Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll
ist untersagt.
Entsorgung von gebrauchten Batterien!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien
und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die
auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre
verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz!
26
Behebung von Störungen
Mit dem DMM haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut
wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache Mögliche Abhilfe
Das Multimeter Ist die Batterie verbraucht? Kontrollieren Sie den Zustand.
funktioniert nicht. Batteriewechsel.
Keine Batterien im Messadapter Kontrollieren Sie die Batterien und
Zangenstrommessung CLA40 sind leer. tauschen diese bei Bedarf aus.
bei VC280 möglich.
Keine Messwertänderung. Ist eine falsche Messfunktion Kontrollieren Sie die Anzeige
aktiv (AC/DC)? (AC/DC) und schalten die Funktion
ggf. um.
Wurden die falschen Vergleichen Sie den Anschluss mit
Messbuchsen verwendet? der Anzeige im Display.
Ist die Sicherung bei VC265 Kontrollieren Sie die Sicherungen.
defekt?
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes
haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfügung:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7.
27
Technische Daten
Anzeige........................................................4000 Counts (Zeichen)
Messrate......................................................ca. 2-3 Messungen/Sekunde
Messleitungslänge ......................................je ca. 90 cm
Messimpedanz ............................................>10MΩ (V-Bereich)
Betriebsspannung........................................9V Blockbatterie (VC265/VC280)
2x AAA (CLA40)
Arbeitsbedingungen ....................................0 bis 30°C (<75%rF), >30 bis 40°C (<50%rF)
Betriebshöhe ..............................................max. 2000 m
Lagertemperatur..........................................-10°C bis +50°C
Masse (DMM)..............................................ca. 380 g
Abmessungen DMM (LxBxH)......................185 x 91 x 43 (mm)
Überspannungskategorie ............................CAT III 600 V, Verschmutzungsgrad 2
Messtoleranzen DMM
Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)).
Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C (± 5°C), bei einer rel. Luftfeuchtigkeit
von kleiner als 75 %, nicht kondensierend.
Gleichspannung
Bereich Genauigkeit Auflösung
VC265 VC280
400 mV ±(0,8% + 8) ±(0,8% + 8) 0,1 mV
4 V 1 mV
40 V ±(0,8% + 8) ±(0,8% + 8) 0,01 V
400 V 0,1 V
600 V ±(1% + 8) ±(1% + 8) 1 V
Sonstiges Überlastschutz 600 V Überlastschutz 600 V
Wechselspannung
Bereich Genauigkeit Auflösung
VC265 VC280
4 V 0,001V
40 V ±(1,3% + 7) ±(1,5% + 8) 0,01 V
400 V 0,1 V
600 V ±(1,3% + 7) ±(1,5% + 8) 1 V
Sonstiges Frequenzbereich
Frequenzbereich 40 – 400 Hz;
45 Hz – 1 kHz; TrueRMS; Effektiver Durchschnitt
Scheitelfaktor max. 3,0 bei Sinusspannung
Überlastungsschutz 600 V; Überlastungsschutz 600 V
28
Gleichstrom
Bereich Genauigkeit Auflösung
VC265 VC280
400 µA
±(1,3% + 3) ±(1,3% + 3)
0,1 µA
4000 µA 0,001 mA
40 mA
±(1,5% + 5) ±(1,5% + 5)
0,01 mA
400 mA 0,1 mA
4 A
±(1,8% + 8)
±(4,6% + 39) 0,001 A
10 A - - - - 0,01 A
40 A - - - - ±(4,6% + 7) 0,01 A
Überlastschutz: Sicherungen; Überlastschutz; mA-PTC600 V; Messzeitbegrenzung Sicherung 600 V;
>5 A: max. 10 s mit Pause Messzeit: unbegrenzt
von 15 min
Wechselstrom
Bereich Genauigkeit Auflösung
VC265 VC280
400 µA
±(1,6% + 3) ±(1,6% + 3)
0,1 µA
4000 µA 0,001 mA
40 mA
±(2,0% + 5) ±(2,0% + 5)
0,01 mA
400 mA 0,1 mA
4 A
±(2,0% + 8)
±(4,6% + 39) 0,001 A
10 A - - - - 0,01 A
40 A - - - - ±(4,6% + 7) 0,01 A
Frequenzbereich 45 Hz – 1 kHz;
Frequenzbereich 40 Hz – 400 Hz;
TrueRMS; Scheitelfaktor max. 3,0
Scheitelfaktor max. 3,0
Überlastungsschutz: Sicherungen
Überlastungsschutz;
600 V; begrenzte Messzeit >5 A:
mA-PPTC-Sicherung 600 V
max. 10 s mit einer Pause von 15 min
29
Widerstand
Bereich Genauigkeit Auflösung
VC265 VC280
400 Ω ±(1,6% + 3) ±(1,6% + 3) 0,1 Ω
4 kΩ 0,001 kΩ
40 kΩ ±(1,3% + 3) ±(1,3% + 3) 0,01 kΩ
400 kΩ 0,1 kΩ
4 MΩ ±(1,6% + 3) ±(1,6% + 3) 0,001 MΩ
40 MΩ ±(2,0% + 3) ±(2,0% + 3) 0,01 MΩ
Überlastschutz 600V;
Messspannung: ca. 0,45 V
Kapazität
Bereich Genauigkeit Auflösung
VC265 VC280
40 nF ±(3,9% + 10) ±(3,9% + 10) 0,01 nF
400 nF 0,1 nF
4 µF ±(3,9% + 5) ±(3,9% + 5) 0,001 µF
40 µF 0,01 µF
100 µF ±(5,2% + 5) ±(5,2% + 5) 0,1 µF
Überlastschutz 600V
Frequenz
Bereich Genauigkeit Auflösung
VC265 VC280
10 Hz – 10 MHz ±(0,1% + 8) ±(0,1% + 8) 0,001 Hz – 0,01 MHz
Überlastschutz 600V
Empfindlichkeit ≤1 MHz : 300 mV; Amplitude max. 30 V
Empfindlichkeit >1 MHz : 600 mV; Amplitude max. 30 V
Diodentest
Prüfspannung ca. 1,48 V
Auflösung 0,001 V
Überlastschutz: 600 V
Akust. Durchgangsprüfer <10 Ω Dauerton, Überlastschutz 600 V
30
Messtoleranzen Zangenstromwandler CLA40
Messbereich 0,5 - 40 A
Auflösung 0,01 A
Toleranz ± (2% + 5)
Ausgang 10 mV/A
Frequenzbereich 50/60 Hz
Zangenöffnung 20 mm
DC-Zero-Offseteinstellung ± 30 mV
DC-Zero-Grundabweichung ± 0,050 A
AC-Zero-Grundabweichung 0,100 A (max.)
Spannungsversorgung 2 x Micro-Batterie (AAA, R03)
Messkabellänge Max. 1,2 m
Abmessungen 197 x 50 x 25 mm (L x B x H)
Gewicht 160 g
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V
Acrms oder 35 V DC anliegen können! Lebensgefahr!
Loading...
