Art. nr 124501 Mutlitetr VC250
Art. nr 124502 Mutlitetr VC270
Art. nr 124503 Mutlitetr VC290
Wyświetlacz (2)
Urządzenia pomiarowe serii VC200 różnią się nie tylko funkcjami pomiarowym ale i typami
wyświetlaczy. Poniższe zdjęcie przedstawia przegląd możliwych elementów wyświtlacza w
przypadku DMM.
Zakres dostawy
Multimetr z osłoną gumową
Bateria 9 V (brak w przypadku VC290)
Przewody pomiarowe zabezpieczone
Instrukcja obsługi
Dane na wyświetlaczu i symbole
∆
AutorangeAUTO
Connect terminal
H
OL lub I
V
A
mA
µA
Hz
kHz
MHz
Ω
KΩ
MΩ
Symbol Delta dla aktywnej rzeczywistej funkcji pomiarowej
Automatyczny wybór zakresu pomiarowego
Graficzna uwaga dotycząca wymaganych gniazd pomiarowych
Funkcja HOLD dla danych jest aktywna.
Symbol włącznika. Pozycja wciśnięta oznacza, ze jest on włączony.
Overload = Przekroczeni; zakres pomiarowy został przekroczony
Symbol wymiany baterii; baterie należy wymienić możliwie jak najszybciej, aby
uniknąć błędów w pomiarach.
Oznaczenie testu diod
Symbol akustycznego testu ciągłości
Zmienne wartości napięcia i naprężenia
Milli-Volt (eksp.-3)
Volt (jednostka napięcia elektrycznego)
Amper (jednostka natężenia prądu)
Miliamper (eksp.-3)
Mikroamper (eksp.-6)
Herz (jednostka częstotliwości)
Kiloherz (eksp. 3)
Megaherz (eksp.6)
Ohm (jednostka oporu elektrycznego)
Kiloohm (eksp. 3)
Megaohm (eksp. 6)
Nano Farrad (exp –9); jednostka pojemności elektrycznej, symbol )
nF
µF
Mikro Farrad (eksp-6)
Symbol testu baterii
Symbol pioruna pojawia się w obszarze pomiarowym napięcia 600V
W żadnym wypadku nie należy przekraczać maksymalnych dopuszczalnych
wartości wejściowych. Nie wolno dotykać układów ani elementów układów,
jeśli mogą się one znajdować pod napięciami wyższymi niż 25 V ACrms lub 35
V DC! Zagrożenie życia!
Przed wykonaniem pomiaru należy sprawdzić przyłączone przewody
pomiarowe pod kątem uszkodzeń jak np. przecięcia, rozerwania lub zgięcia.
Uszkodzone przewody pomiarowe nie mogą być używane! Zagrożenie życia!
Podczas wykonywania pomiaru nie można wykraczać poza wyczuwalne
oznaczenia na uchwycie czubkach pomiarowych.
Tryb pomiarowy może zostać uruchomiony jedynie wówczas, gdy zamknięty
jest pojemnik na baterie i pojemnik zabezpieczający. Gdy pojemnik jest
otwarty gniazda pomiarowe należy mechanicznie zabezpieczyć przed
podłączaniem.
Do urządzenia mogą być podłączone jedynie dwa przewody pomiarowe , które
potrzebne są do trybu pomiarowego. Ze względów bezpieczeństwa należy
odłączyć od urządzenia wszystkie zbędne przewody pomiarowe.
Dla każdej funkcji pomiarowej w przypadku VC250 i VC270 na wyświetlaczu
pojawi się odpowiednia kolejność podłączania gniazd pomiarowych
Jak tylko na wyświetlaczu pojawi się „OL” (Overload = Przekroczenie), oznacza to
że został przekroczony zakres pomiarowy. Należy wybrać następny kolejny
wyższy zakres pomiarowy.
a) Włączanie urządzenia pomiarowego
Urządzenia pomiarowe serii VC200 włącza się w różny sposób. Urządzenie należy wyłączyć zawsze,
jeśli nie jest ono używane.
VC250: Włączyć urządzenie naciskając przycisk (3). Włącznik musi wskoczyć. Pozycja
wciśnięta oznacza, ze urządzenie pomiarowe jest włączone. Aby je wyłączyć naciśnij
ponownie przycisk.
VC270: Przekręcić pokrętło (4) do odpowiedniej pozycji pomiarowej. Aby je wyłączyć ustaw
pokrętło w pozycji „OFF”.
VC290: Przekręcić pokrętło (4) do odpowiedniej pozycji pomiarowej. Aby je wyłączyć ustaw
pokrętło w pozycji „OFF”.W przypadku VC290 jest on umieszczony po obu stronach
zakresu obracania.
Zanim będzie można rozpocząć prace z urządzeniem należy najpierw włożyć
baterię z zakresu dostawy lub w przypadku VC290 naładować zbudowany
kondensator.
Wkładanie i wymiana baterii oraz ładowanie kondensatora opisano w rozdziale
„Czyszczenie i konserwacja”
b) Pomiar napięcia „V”
Aby zmierzyć napięcia prądu stałego „DC” ( ) należy wykonać następujące czynności:
- Włączyć DMM i wybrać zakres pomiarowy . Dla małych
napięć do maks. 200/400 mV wybrać zakres pomiarowy
.
- Włożyć czerwony przewód do gniazda pomiarowego V (7)
a czarny do gniazda pomiarowego COM (8).
- Połączyć obie końcówki pomiarowe z obiektem
pomiarowym (bateria, układ itd.).Czerwona końcówka
pomiarowa odpowiada biegunowi dodatniemu a czarna
ujemnemu.
- Aktualna biegunowość wartości pomiarowej zostanie pokazana na wyświetlaczu z chwilową
wartością pomiarową.
Jeśli przed wartością pomiarową napięcia prądu stałego pojawi się znak „-„,
- Odłączyć przewody pomiarowe od obiektu pomiarowego, zgodnie z kończeniem pomiaru i
wyłączyć DMM.
Aby zmierzyć napięcia prądu zmiennego „AC ( ) „należy wykonać następujące czynności:
- Włączyć DMM i wybrać zakres pomiarowy . Nacisnąć w przypadku VC290 przycisk
SELECT 910) aby przełączyć zakres pomiarowy. Na wyświetlaczu pojawi się „AC”
- Włożyć czerwony przewód do gniazda pomiarowego V (7) a czarny do gniazda pomiarowego
COM (8).
- Połączyć obie końcówki pomiarowe z obiektem pomiarowym (generator, układ itd.).
- Wartość pomiarowa pojawi się na wyświetlaczu.
- Odłączyć przewody pomiarowe od obiektu pomiarowego, zgodnie z kończeniem pomiaru i
wyłączyć DMM.
zmierzone napięcie należy uznać za ujemne (lub zamieniono przewody
pomiarowe).
Zakres napięcia „V/DC/AC” wykazuje oporność wejściową rzędu > 10Mohm,
natomiast zakres „mV DC” rzędu VC270 i VC290 > 4000 MOhm
c) Pomiar natężenia prądu
W żadnym wypadku nie należy przekraczać maksymalnych dopuszczalnych
wartości wejściowych. Nie wolno dotykać układów ani elementów układów,
Wejście pomiarowe µA/mA w przypadku VC270 posiada zabezpieczenie PTC, dzięki któremu przy
zmianie bezpiecznika nie dojdzie do przeciążenia.
jeśli mogą się one znajdować pod napięciami wyższymi niż 25 V ACrms lub 35
V DC! Zagrożenie życia!
Maksymalne dopuszczalne napięcie w obwodzie prądu nie może przekroczyć
wartości 600V.
Pomiary >5A należy wykonywać dla maks. 10 sekund i jedynie, gdy
podłączona została przerwa pomiarowa 15 minut.
Wszystkie pomiary natężenia należy zaczynać w większym zakresie
pomiarowym i zmienić w razie potrzeby na niższy. Przed zmianą zakresu
pomiarowego w układzie nie może płynąć prąd. Wszystkie zakresy natężenia
są zabezpieczone i ochronione tym samym przed przeciążeniem.
Jeśli zabezpieczenie PTC zostało włączone (brak zmiany wartości pomiarowej
(itd.), należy wyłączyć DMM (OFF) i poczekać około 5 minut. Zabezpieczenie
ochłodzi się i będzie znów gotowe do pracy.

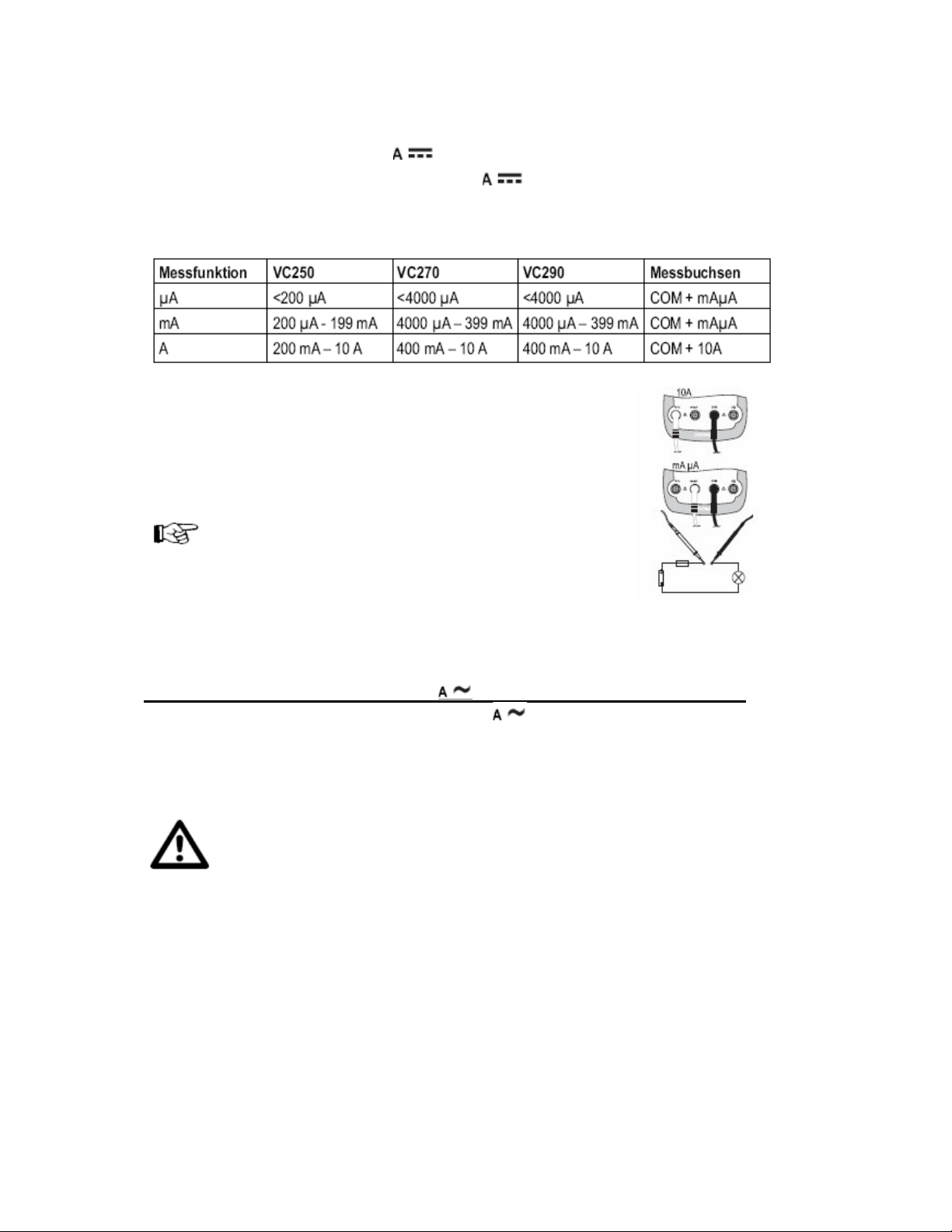

Aby zmierzyć natężenia prądu stałego należy wykonać następujące czynności:
- Włączyć DMM i wybrać zakres pomiarowy .
- W tabeli pokazano różne funkcje pomiarowe oraz możliwe zakresy pomiarowe. Wybrać
zakres pomiarowy oraz odpowiednie gniazda pomiarowe.
- Włożyć czerwony przewód do gniazda pomiarowego
µA/mA a czarny do gniazda pomiarowego COM.
- Połączyć obie końcówki pomiarowe z obiektem
pomiarowym (bateria, układ itd.); Aktualna biegunowość
wartości pomiarowej zostanie pokazana na wyświetlaczu z
chwilową wartością pomiarową.
Jeśli przed wartością pomiarową natężenia prądu
stałego pojawi się znak „-„, zmierzone napięcie
należy uznać za ujemne (lub zamieniono przewody
- Odłączyć przewody pomiarowe od obiektu pomiarowego, zgodnie z kończeniem pomiaru i
wyłączyć DMM
Aby zmierzyć natężenie prądu zmiennego ( ) należy wykonać następujące czynności.
- Włączyć DMM i wybrać zakres pomiarowy . W przypadku VC270 i VC290 nacisnąć
przycisk „SELECT”, aby przełączyć się na zakres AC. Na wyświetlaczu pojawi się „AC”.
Ponownie naciśnięcie przywoła ustawienie wcześniejsze itd.
- Odłączyć końcówki pomiarowe przewodów pomiarowych od obiektu pomiarowego i
wyłączyć DDM.
pomiarowe).
W zakresie 10A nie można w żadnym wypadku mierzyć prądów powyżej 10 A
lub w obszarze mA/µA prądów powyżej 400 mA, ponieważ nastąpi włączenie
bezpieczników.

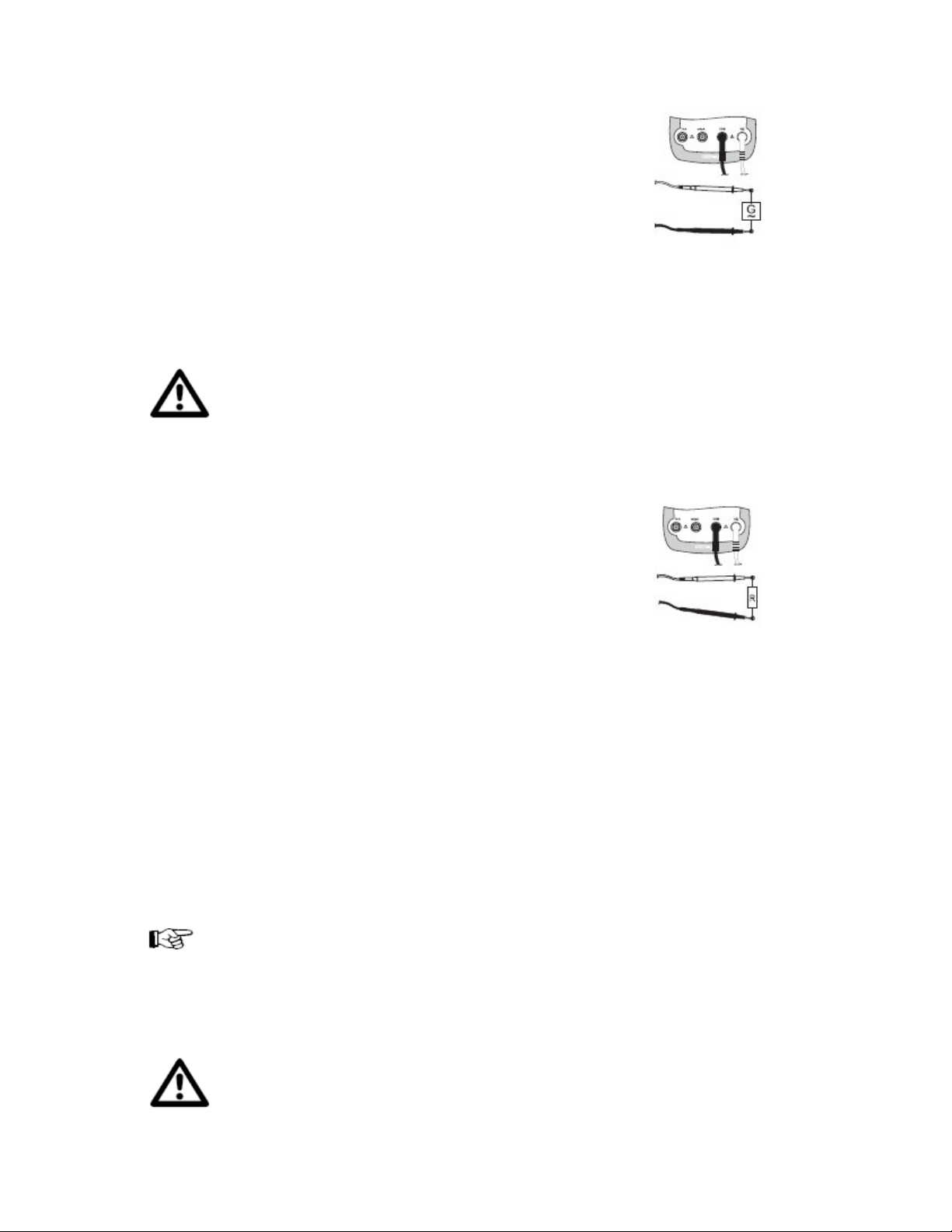

d) Pomiar częstotliwości (jedyne VC270 i VC290)
DMM może mierzyć i wskazywać częstotliwość sygnału rzędu 10Hz – 10 MHZ.
Aby zmierzyć częstotliwości należy wykonać następujące czynności:
- Włączyć DMM na pokrętle i wybrać zakres pomiarowy
„Hz/”.
- Włożyć czerwony przewód pomiarowy do gniazda
pomiarowego Hz (7), czarny przewód pomiarowy do
gniazda pomiarowego COM (8).
- Połączyć obie końcówki pomiarowe z obiektem
pomiarowym (generator sygnału, układ itd.)
- Częstotliwość zostanie wyświetlona na ekranie w
odpowiednich jednostkach.
- Odłączyć końcówki pomiarowe przewodów pomiarowych
od obiektu pomiarowego i wyłączyć DDM.
d) Pomiar oporności
Upewnić się, że wszystkie zmierzone punkty układu, układy i elementy
konstrukcyjne ora zimne obiekty pomiarowe nie znajdują się pod napięciem i
Aby zmierzyć oporność należy wykonać następujące czynności:
- Włączyć DMM na pokrętle i wybrać zakres pomiarowy
„Ω”.
- Włożyć czerwony przewód pomiarowy do gniazda
pomiarowego Ω (7), czarny przewód pomiarowy do gniazda
pomiarowego COM (8).
- Sprawdzić ciągłość przewodów, łącząc obie końcówki
pomiarowe ze sobą. Wartość oporności musi być ustawiona
na ok. 0 - 0.5 Ohm (własna oporność przewodów
pomiarowych).
- W przypadku przewodów o niskiej oporności nacisnąć na VC270 i VC290 przycisk „REL”
(3), aby własna oporność przewodów pomiarowych nie przepłynęła na kolejny pomiar
oporności. Pojawi się wskazanie 0 Ohm. Automatyczny wybór zakresu (autorange) jest
nieaktywny. Funkcja Autorange zostanie uaktywniona ponownie poprzez zmianę funkcji
pomiarowej (np. przycisk „SELECT” naciśnięty 2 x).
- Z obiektem pomiarowym połączyć jedynie dwie końcówki pomiarowe. Wartość pomiarowa, o
ile urządzenie nie ma wysokiej oporności lub nie jest przerwane, zostanie pokazana na
wyświetlaczu. Poczekać do momentu ustabilizowania się wskazania. W przypadku oporności
> 1 OHM może to potrwać kilka sekund.
- Jeśli pojawi się na wyświetlaczu „OL” (dla Overload = Przepływ), został przekroczony zakres
pomiarowy lub obwód pomiarowy jest przerwany.
- Odłączyć końcówki pomiarowe przewodów pomiarowych od obiektu pomiarowego i
wyłączyć DDM.
są rozładowane.
Podczas wykonywania pomiaru oporności należy pamiętać o tym, że punkty
pomiarowe, których końcówki służą do dotykania w trakcie pomiaru, były
pozbawione brudu, tłuszczu, lutowia lub innego środka. Takie okoliczności mogą
prowadzić do zafałszowania pomiaru.
f) Test diod
Upewnić się, że wszystkie zmierzone punkty układu, układy i elementy
konstrukcyjne ora zimne obiekty pomiarowe nie znajdują się pod napięciem i
są rozładowane.
- Włączyć DMM i wybrać zakres pomiarowy
- W przypadku VC270 i VC290 nacisnąć przycisk SELECT
aby przełączyć zakres pomiarowy. Na wyświetlaczu pojawi
się symbol diody. Ponowne naciśniecie spowoduje
przełączenie na kolejną funkcję pomiarową itd.
- Włożyć czerwony przewód pomiarowy do gniazda
pomiarowego Ω (7), czarny przewód pomiarowy do gniazda
pomiarowego COM (8).
- Sprawdzić ciągłość przewodów, łącząc obie końcówki
pomiarowe ze sobą. Wartość oporności musi być ustawiona
na ok. 0 V.
- Połączyć końcówki pomiarowe z obiektem pomiarowym (diodą)
- Na wyświetlaczu pojawi się napięcie przejścia „UF” w Voltach (V). Jeśli pojawi się „OL”,
pomiaru diody dokonano w kierunku ujemnej polaryzacji złącza lub dioda jest uszkodzona
(przerwana). Dla skontrolowania sytuacji należy wykonać pomiar z przeciwnie ustawionymi
biegunami.
- Odłączyć końcówki pomiarowe przewodów pomiarowych od obiektu pomiarowego i
wyłączyć DDM.
g) Test ciągłości
Upewnić się, że wszystkie zmierzone punkty układu, układy i elementy
konstrukcyjne ora zimne obiekty pomiarowe nie znajdują się pod napięciem i
- Włączyć DMM i wybrać zakres pomiarowy lub
- W przypadku VC270 i VC290 nacisnąć 2 x przycisk
SELECT aby przełączyć zakres pomiarowy. Na
wyświetlaczu pojawi się symbol diody. Ponowne
naciśniecie spowoduje przełączenie na kolejną funkcję
pomiarową itd.
- Włożyć czerwony przewód pomiarowy do gniazda
pomiarowego Ω (7), czarny przewód pomiarowy do gniazda
pomiarowego COM (8).
- Za ciągłość przyjęta zostanie wartość <10 Ohm, której
rozpoznaniu towarzyszyć będzie sygnał dźwiękowy.
- Jeśli pojawi się na wyświetlaczu „OL” (dla Overload = Przepływ) na wyświetlaczu 1, został
przekroczony zakres pomiarowy lub obwód pomiarowy jest przerwany.
- Odłączyć końcówki pomiarowe przewodów pomiarowych od obiektu pomiarowego i
wyłączyć DDM.
są rozładowane.

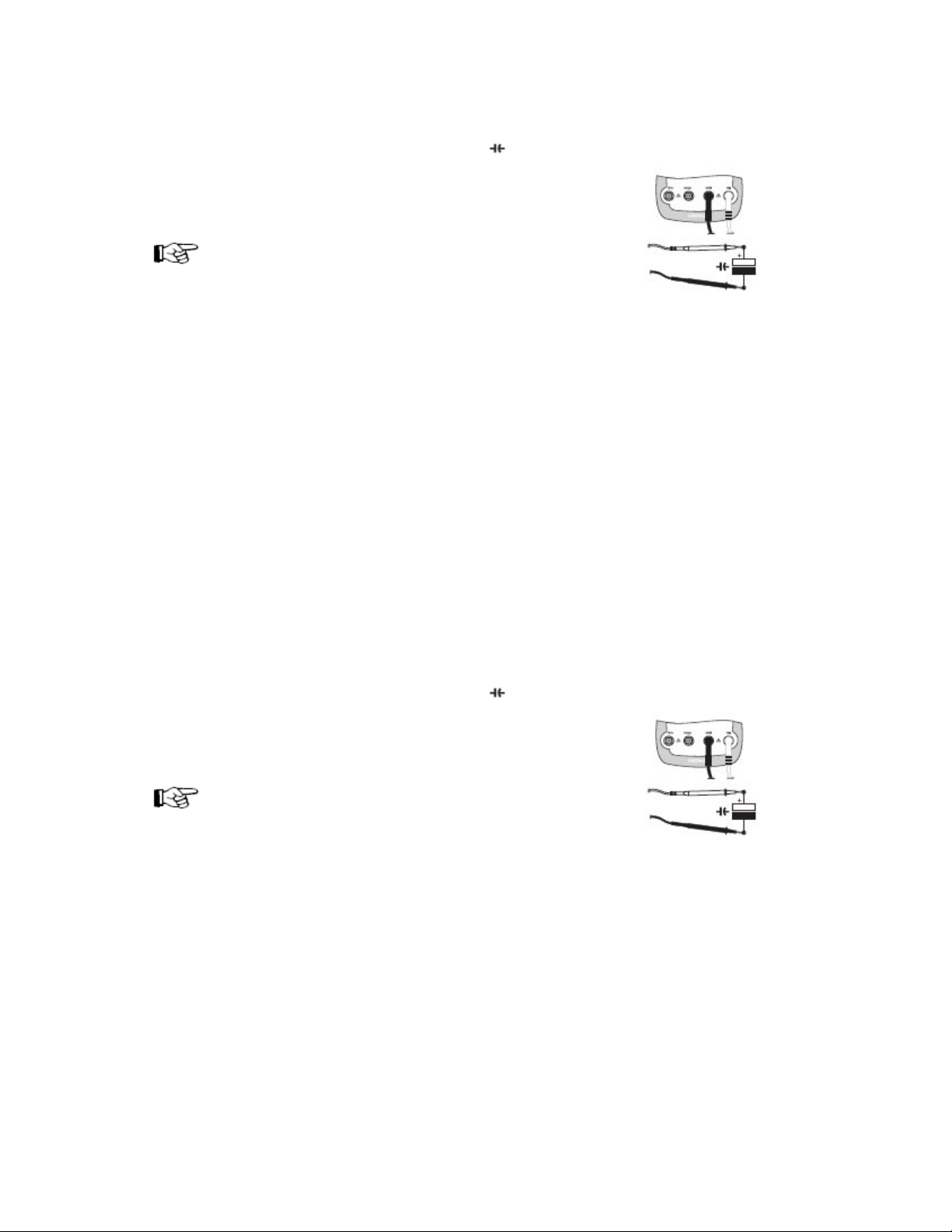

h) Pomiar pojemności (jedynie dla VC270 i VC290)
Upewnić się, że wszystkie zmierzone punkty układu, układy i elementy
konstrukcyjne ora zimne obiekty pomiarowe nie znajdują się pod napięciem i
są rozładowane.
Pamiętać o biegunowości w przypadku kondensatorów z elektrolitem.
- Włączyć DMM i wybrać zakres pomiarowy
- Włożyć czerwony przewód pomiarowy do gniazda
pomiarowego Ω (7), czarny przewód pomiarowy do gniazda
pomiarowego COM (8).
- Na wyświetlaczu pojawi się jednostka „nF”.
Ze względu na czułe wejście pomiarowe w
przypadku przewodów pomiarowych „otwartych”
na wyświetlaczu może pojawić się wskazanie
oczekiwania Poprzez naciśnięcie przycisku „REL”
wskazanie zostanie wyzerowane. Funkcja
- Obie końcówki pomiarowe (czerwona = biegun dodatni/ czarna = biegun ujemny) z obiektem
pomiarowym (kondensator). Na wyświetlaczu po krótkiej chwili pojawi się wartość
pojemności. Proszę poczekać do chwili ustabilizowania się wskazania. W przypadku
pojemności > 40 µF może to potrwać kilka sekund
- Jeśli pojawi się na wyświetlaczu „OL” (dla Overload = Przepływ) na wyświetlaczu 1, został
przekroczony zakres pomiarowy.
- Odłączyć końcówki pomiarowe przewodów pomiarowych od obiektu pomiarowego i
wyłączyć DDM.
Autorange pozostanie aktywna.
i) Test baterii (jedynie dla VC250)
test baterii służy do szybkiego sprawdzenia dostępnych baterii 1,5 i 9V. Aby otrzymać obiektywny
wynik pomiarowy pomiaru dokonuje się pod najniższym obciążeniem. Na wyświetlaczu pojawi się
rzeczywiste napięcie biegunowe pod obciążeniem. Pomiar możliwy jest także przy akumulatorkach.
W tym celu należy wybrać zakres pomiarowy, najbliższy posiadanemu akumulatorowi (np. zakres
pomiarowy dla akumulatorów 1,5 V dla 1,2V).
- Włączyć DMM i wybrać zakres pomiarowy
- Włożyć czerwony przewód pomiarowy do gniazda
pomiarowego mA µA (5), czarny przewód pomiarowy do
gniazda pomiarowego COM (8).
- Na wyświetlaczu pojawi się jednostka „V”.
W przypadku akumulatorów wynik będzie niż dla
baterii ponieważ, mają mniejsze napięcie
- Jeśli pojawi się na wyświetlaczu „1”, został przekroczony zakres pomiarowy.
- Odłączyć końcówki pomiarowe przewodów pomiarowych od obiektu pomiarowego i
wyłączyć DDM.
ogniskowe.
Funkcja REL (jedynie dla VC290)
Funkcja REL umożliwia pomiar wartości referencyjnej w celu uniknięcia np.strat mocy w
przypadku pomiaru oporności. Aktualnie wskazywania wartość zostanie wyzerowana. Zostanie
ustawiona nowa wartość referencyjna.
Naciśnięcie przycisku „REL” spowoduje uaktywnienie funkcji pomiarowej. Na wyświetlaczu
pojawi się „∆”. Automatyczny wybór zakresu pomiarowego zostanie przy tym dezaktywowany
(poza obszarem pomiaru pojemności).
Funkcja REL nie jest aktywna w obszarze pomiaru częstotliwości oraz w
zakresie pomiaru dużych oporności, w przypadku testu diod oraz ciągłości.
Funkcja HOLD (jedynie VC290)
Funkcja HOLD zamraża aktualnie pokazywaną wartość, aby można ją było spokojnie odczytać i
spisać.
Podczas sprawdzania przewodzących napięcie przewodników należy się
upewnić, że funkcja ta została dezaktywowana przy rozpoczęciu testu. W
Aby włączyć funkcje HOLD należy nacisnąć przycisk „H”(9); wykonanie czynności potwierdzi
dźwięk a na wyświetlaczu pojawi się „H”.
Aby wyłączyć funkcję HOLD nacisnąć ponownie przycisk HOLD (9) i zmienić funkcję pomiarową.
przeciwnym wypadku wynik zostanie zafałszowany.
Funkcja niskiej impedancji 400 kΩ (jedynie VC250 i VC 270)
Funkcji tej należy używać jedynie dla napięć maks. 250V i jedynie przez 3,5
sekundy.
Ta funkcja pomiarowa umożliwia zmniejszenie impedancji pomiarowej z 10 Mohm do 400 kOhm.
Poprzez obniżenie impedancji pomiarowej zmniejsza się napięcia fantomowe, które mogą zafałszować
wynik pomiaru.
Podczas wykonywania pomiaru (maks. 250V) przycisk należy nacisnąć na maks. 3 sekundy. Po jego
zwolnieniu multimetr będzie miał znów standardową impedancję 10 Mohmów.
Funkcja Auto-Power-Off (jedynie VC270 i VC90)
DMM wyłączy się automatycznie pod 30 minutach, gdy nie zostanie naciśnięty żaden przycisk lub
pokrętło. Funkcja ta chroni i zabezpiecza baterię i przedłuża czas pracy.
Aby włączyć DDM po automatycznym odłączeniu, nacisnąć pokrętło lub przycisk „REL” lub
„SELECT”
Loading...
