NAVODILA ZA UPORABO

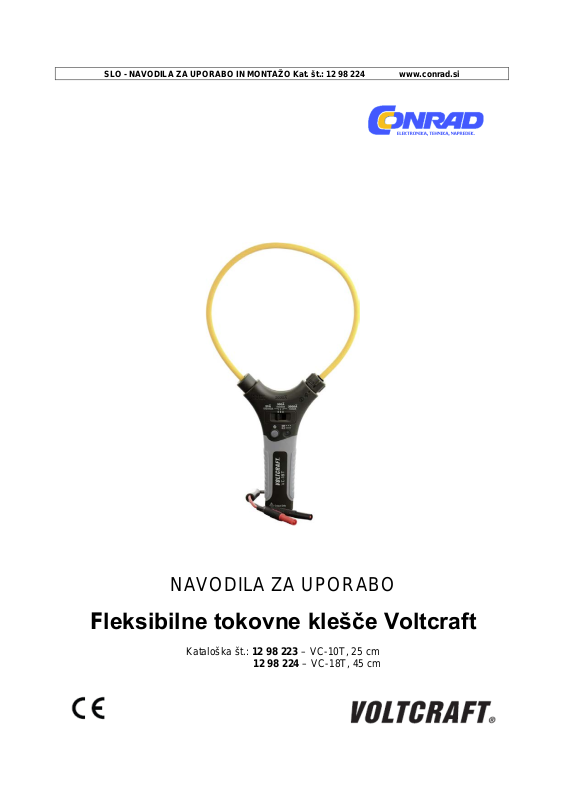

Fleksibilne tokovne klešče Voltcraft
Kataloška št.: 12 98 223 – VC-10T, 25 cm
12 98 224 – VC-18T, 45 cm
2
KAZALO
1. Uvod .................................................................................................................................... 2
Servisna služba .. .......................... ............... ............................ .............. ............................ ... 2
2. Predvidena uporaba ............................................................................................................ 3
3. Upravljalni elementi ............................................................................................................. 4
4. Vsebina paketa ............... ............... ............... ........................... ............... ........................... . 4
5. Varnostni napotki ........................... ............... ........................... ............... ........................... . 4
Upoštevati je treba naslednje simbole ............. .............. ............................ .............. ............ 4
6. Prikazi in simboli .............................. ............... ........................... ............... .......................... 6
7. Priprava na uporabo ............... ............................ .............. ............................ ............... ....... 7
a) Vstavljanje in menjava baterij .......................................................................................... 7
b) Vklop in izklop merilnik a .. ............... ........................... ............... ........................... ............ 8
c) Merjenje izmeničnega toka A~ ......................................................................................... 8
8. Čiščenje in vzdrževanje .......... ............................ .............. ............................ ............... ..... 10
a) Splošno ......................................................................................................................... . 10
b) Čiščenje ......................................................................................................................... 10
9. Odstranjevanje ..................................................................................................... ............. 11
Odstranjevanje odsluženih baterij ...................................... ............... ........................... ...... 11
10. Odpravljanje napak ......................................................................................... ............... . 1 1
11. Tehnični podatki ........................ ........................... ............... ........................... ............... .. 12
Garancijski lis t ............................ ............... ........................... ............... ............................ ...... 14
1. UVOD
Spoštovana stranka,
nakup izdelka blagovne znamke Voltcraft® je bila zelo dobra odločitev, za katero se vam
zahvaljujemo.
Ime Voltcraft® je na področju merilne, polnilne in omrežne tehnike sinonim za nadpovprečno
kakovostne izdelke, ki jih odlikujejo strokovna kompetenca, izjemna zmogljivost in nenehno
uvajanje novosti.
Ni pomembno, če ste ambiciozni ljubiteljski elektronik ali profesionalni uporabnik – z
izdelkom blagovne znamke Voltcraft® boste imeli pri roki vedno optimalno rešitev tudi za
najzahtevnejše naloge. In posebnost: Izpiljeno tehnologijo in zanesljivo kakovost naših
izdelkov Voltcraft® vam ponujamo s skoraj neprekosljivo ugodnim razmerj em med ceno in
zmogljivostjo. S tem smo postavili temelje za dolgo, dobro in tudi uspešno sodelovanje.
Želimo vam veliko veselja z vašim novim izdelkom Voltcraft®!
Vsa imena podjetij in poimenovanja izdelkov v teh navodilih za uporabo so blagovne znamke
svojih lastnikov. Vse pravice pridržane.
Servisna služba
Za tehnično podporo se obrnite na našo servisno službo:
Telefon: 01 78 11 240
Faks: 01 78 11 250
Elektronska pošta: tehnik@conrad.si
Pon. - čet.: 9.00-17.00
Pet.: 9.00-16.00
3
2. PREDVIDENA UPORABA
Fleksibilne tokovne klešče v kombinaciji z merilnikom za izmenično napetost (AC-V)
omogočajo merjenje električne jakosti AC-toka v električnem vodniku. Električnega kroga
vam pri prislanjanju tokovnih klešč in med merjenjem ni treba prekiniti. Tokovne klešče
delujejo po Rogowskyjevem načelu in izmerijo električno polje, ki obdaja vodnik, skozi
kater ega teče električni tok. Na izhodu je na voljo izmenična napetost, ki je proporcionalna z
jakostjo toka.
Tokovne klešče imajo zaščitno izolacijo in jih lahko uporabljate za merjenje na izoliranih in
neizoliranih vodnikih. Na neizoliranih, aktivno nevarnih vodnikih lahko tokovne klešče
prislonite in odstranite samo v električnem krogu, ki ni pod napetostjo.
Napetost v merilnem krogu proti potencialu zemlje ne sme presegati 1000 V pri CAT II I oz.
600 V pri CAT IV. Pri meritvah v okoljih s prenapetostno kategorijo CAT III in CAT IV je
priporočljiva uporaba osebne zaščitne opreme.
Priključitev na merilnik napetosti poteka s 4 mm varnostnimi vtiči. Ti so primerni za večino
merilnikov napetosti.
Napajanje merilnika poteka z dvema običajnima 1,5 V baterijama tipa AAA (Micro, LR03).
Uporaba je dovoljena samo v kombinaciji z navedenim tipom baterij. Akumulatorskih baterij z
napetostjo 1,2 V ne smete uporabljati.
Merilnik ne sme delovati v odprtem stanju, z odprtim baterijskim predalom ali z manjkajočim
baterijskim pokrovom.
Meritve na območjih, kjer obstaja nevarnost eksplozije (Ex), ali v vlažnih prostorih oz. v
neugodnih pogojih okolice niso dovoljene. Neugodni pogoji okolice so: mokrota ali visoka
vlažnost zraka, prah in vnetljivi plini, hlapi ali razredčila, nevihta oz. nevihtni pogoji kot so
močna elektrostatična polja itd.
Za merjenje uporabljajte samo takšne merilne kable oz. opremo za merjenje, ki ustreza(jo)
tehničnim podatkom merilnika.
Merilnik lahko upravljajo samo osebe, ki so seznanjene z veljavnimi predpisi za izvajanje
meritev in možnimi nevarnostmi. Priporočljiva je uporaba osebne zaščitne opreme.
Drugačna uporaba od zgoraj opisane lahko privede do poškodb tega izdelka, poleg tega pa
so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar, električni udar itd. Celotnega
izdelka ne smete spreminjati oz. predelovati!
Pozorno preberite ta navodila za uporabo in jih shranite, če jih boste morda želeli kasneje
ponovno prebrati.
Obvezno je treba upoštevati varnostne napotke!
4
3. UPRAVLJALNI ELEMENTI
1 Preklopnik za merilno območje
2 Stikalo za vklop/izklop
3 Prikaz delovanja
4 Baterijski predal
5 Območje ročaja
6 Fleksibilen tokovni senzor
7 Vrtljivo zapiralo
za fleksibilen tokovni senzor
8 Varnostni priključni vtič (izhod)
4. VSEBINA PAKETA
• Fleksibilne tokovne klešče
• 2 bateriji tipa AAA (Micro, LR03)
• Navodila za uporabo
5. VARNOSTNI NAPOTKI
Prosimo, da pred uporabo naprave preberete celotna navodila za uporabo, saj
vsebujejo pomembne napotke o pravilni uporabi.
Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije! Prav tako ne prevzemamo odgovornosti za
posledično škodo!
Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane/jo
zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih
napotkov! V takšnih primerih izgubite pravico do uveljavljanja garancije.
Ta naprava je zapustila tovarno v varnostno in tehnično neoporečnem stanju.
Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik te naprave
upoštevati varnostne napotke in opozorila v teh navodilih za uporabo.
Upoštevati je treba naslednje simbole
Simbol s klicajem v trikotniku opozarja na pomembne napotke v teh navodilih za
uporabo, ki jih je obvezno treba upoštevati.
5
Simbol s strelo v trikotniku opozarja na nevarnost električnega udara ali zmanjšano
električno varnost naprave.
Simbol prečrtane strele v krogu prepoveduje, da bi prislonili ali odstranili tokovne
klešče na neizoliranih nevarno aktivnih vodnikih in opozarja na možne nevarnosti.
Treba je nositi osebno zaščitno opremo.
Simbol s puščico opozarja na posebne namige in nasvete glede uporabe izdelka.
Ta naprava je opremljena z oznako skladnosti CE in izpolnjuje potrebne državne in
evropske direktive.
Zaščitni razred 2 (dvojna ali ojačana (zaščitna) izolacija).
CAT I Prenapetostna kategorija I za meritve na električnih in elektronskih napravah, ki niso
...............neposredno povezane z omrežno napetostjo (npr. naprave z baterijskim
...............napajanjem, zaščitna nizka napetost, signalne in krmilne napetosti itd.).
CAT II Prenapetostna kategorija II za meritve na električnih in elektronskih napravah, ki so
...............neposredno povezane z omrežno napetostjo prek električnega vtiča. Ta kategorija
...............zajema tudi vse manjše kategorije (npr. CAT I za merjenje signalnih in krmilnih
...............napetosti).
CAT III Prenapetostna kategorija III za meritve inštalacij v zgradbah (npr. električnih vtičnic
...............ali podrazdelilnikov). Ta kategorija zajema tudi vse manjše kategorije (npr. CAT II
...............za meritve na električnih napravah).
CAT IV Prenapetostna kategorija IV za meritve na viru nizkonapetostne inštalacije (npr.
...............glavni razdelilnik, električna omarica itd.) in na prostem (npr. dela na podzemnih
...............kablih, nadzemnih vodih itd.). Ta kategorija zajema tudi vse manjše kategorije.
Potencial zemlje
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje naprave na
lastno pest nista dovoljena.
V primeru dvomov o delovanju, varnosti ali priključitvi naprave se obrnite na strokovnjaka.
Merilniki in njihova oprema niso igrača in ne sodijo v otroške roke!
V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne naprave
in obratna sredstva Sindikata obrtnih delavcev.
V šolah in izobraževalnih ustanovah, hobi delavnicah in delavnicah samopomoči mora
uporabo merilnih naprav odgovorno nadzorovati izobraženo osebje.
Napetost med merilnikom in potencialom zemlje ne sme presegati 1.000 V DC/AC v CAT III
oz. 600 V DC/AC v CAT IV.
Posebej previdni bodite pri uporabi naprave pri napetostih, večjih od 33 V izmenične
napetosti (AC) oz. 70 V enosmerne napetosti (DC)! Že pri teh napetostih lahko pride v
primeru dotikanja električnih vodnikov do življenjsko nevarnega električnega udara.
6
Pred vsakim merjenjem preverite, če so vaš merilnik in njegova merilna kabla morda
poškodovani. Če je zaščitna izolacija poškodovana (ureznine, raztrganine itd.), meritev
nikakor ne smete izvajati. Fiksno priključeni merilni kabli in fleksibilen tokovni senzor imajo
indikator obrabe. V primeru poškodbe postane vidna druga izolacijska plast, ki je druge
barve. Poškodovanih merilnih kablov ni možno zamenjati. V tem primeru merilnika ni več
dovoljeno uporabljati in ga je treba zamenjati.
Bodite pozorni na to, da se med merjenjem ne boste dotikali (tudi ne neposredno) priključkov
in merilnih točk. V nasprotnem primeru lahko pride do električnega udara. Med merjenjem se
prav tako ne smete dotikati predela nad označenim območjem ročaja (5).
Na priključene merilne kabel (8) ne smete priključiti napetosti. Gre za čiste merilne izhode.
Adapterja ne uporabljajte tik preden, med in tik za nevihto (udar strele! / visokoenergijske
prenapetosti!). Pazite, da bodo vaše roke, čevlji, oblačila, tla, vezja in deli vezij itd. vedno
suhi.
Izogibajte se uporabi naprave v neposredni bližini:
- močnih magnetnih ali elektromagnetnih polj,
- oddajnih anten ali visokofrekvenčnih generatorjev.
V nasprotnem primeru se lahko izmerjena vrednost popači.
Če domnevate, da varna uporaba naprave več ni možna, prenehajte z uporabo in napravo
zavarujte pred nenamerno uporabo. Da varna uporaba več ni možna, lahko predpostavljate v
naslednjih primerih:
- naprava je vidno poškodovana,
- naprava več ne deluje,
- po daljšem shranjevanju v neugodnih pogojih ali
- po težkih obremenitvah pri prevozu.
Naprave nikoli ne začnite uporabljati takoj, ko ste jo prinesli iz hladnega v topli prostor.
Kondenzna voda, ki pri tem nastane, lahko uniči napravo. Naprave ne vklapljajte in
počakajte, da bo njena temperatura enaka sobni temperaturi.
Pri meritvah na zbiralkah in neizoliranih vodnikih bodite skrajno previdni, saj obstaja
nevarnost električnega udara. V skladu z posameznimi varnostnimi predpisi nosite zaščitno
opremo (npr. rokavice itd.) za preprečitev telesnih poškodb zaradi električnih udarov in
oblokov itd.
Pazite, da embalaže ne boste pustili nenadzorovano ležati, saj je vašim otrokom lahko
nevarna igrača.
Po možnosti ne delajte sami, tako da vam lahko po potrebi kdo pomaga.
Upoštevajte tudi varnostne napotke v posameznih poglavjih.
6. PRIKAZI IN SIMBOLI
Izmenični tok
Amper (enota električnega toka)
Milivolt (enota električne napetosti)
Proporcionalno razmerje (mV na izmerjen A)
7
Stikalo za vklop/izklop
Prikaz za polno baterijo, počasi utripa
Prikaz za prazno baterijo, hitro utripa
Simbol ključavnice ''Zaklenjeno''
Simbol ključavnice ''Odklenjeno''
Puščico za oznako položaja
7. PRIPRAVA NA UP OR ABO
Na varnostnih vtičih na merilnih kablih se morda nahajajo zaščitni pokrovi za prevoz.
Preden vtiče priključite na priključke merilnika, je treba zaščitne pokrove odstraniti.
a) Vstavljanje in menjava baterij
Preden lahko začnete meriti s tokovnimi kleščami, je treba vstaviti priloženi bateriji.
Ko so baterije polne (> 2,5 V), prikaz delovanja (3) počasi utripa. Ko prikaz delovanja hitro
utripa ali pa sploh več ne utripa, so baterije prazne (< 2,5 C) in jih je treba karseda hitro
zamenjati.
Pri vstavljanju in menjavi baterij upoštevajte naslednje korake:
Ločite merilnik od vseh električnih krogov in
izključite napravo (OFF).
Sprostite baterijski predal (4) s pomočjo
majhnega kovanca ali s širokim ploščatim
izvijačem, tako da zarezo vrtite v nasprotni smeri
urinega kazalca, dokler se oznaka ne nahaja na
simbolu odklenjene ključavnice.
Izvlecite pokrov baterijskega predala iz merilnika.
V baterijski predal vstavite dve novi bateriji istega
tipa in pri tem upoštevajte pravilno polarnost.
Upoštevajte podatke o polarnosti na pokrovu
baterijskega predala (+ in –).
Ponovno natančno zaprite baterijski predal in ga
fiksirajte v obratnem zaporedju.
..............škodljive za vaše zdravje oz. lahko uničijo napravo.
Ustrezne alkalne baterije lahko naročite pod naslednjo kataloško številko: kat. št. 65
23 03 (prosimo, naročite 2 x). Uporabite alkalne baterije, saj so te zelo zmogljive.
Merilnika nikakor ne uporabljajte v odprtem stanju. !ŽIVLJENJSKO NEVARNO!
Odsluženih baterij ne puščajte v merilniku, saj lahko tudi baterije, ki so
zaščitene pred iztekanjem, korodirajo, pri čemer se izločajo kemikalije, ki so
8
Baterije naj ne ležijo po stanovanju, saj obstaja nevarnost, da jih otroci ali
domače živali pogoltnejo. V takšnem primeru takoj poiščite zdravniško
pomoč.
Če naprave dalj časa ne nameravate uporabljati, odstranite baterije, saj boste
s tem preprečili morebitno iztekanje.
Iztečene ali poškodovane
zato v tem primeru uporabite ustrezne zaščitne rokavice.
Pazite, da
stika.
Navadnih baterij ne smete polniti ali jih razstavljati. Obstaja nevarnost požara
ali eksplozije.
b) Vklop in izklop merilnika
Merilnik vključite in izključite s stikalom za vklop/izklop
(2).
Za vklop pritisnite stikalo za vklop/izklop, tako da
zaskoči. Prikaz delovanja (3) začne utripati.
Za izklop ponovno pritisnite stikalo za vklop/izklop.
Merilnik je izključen. Prikaz delovanja neha svetiti.
c) Merjenje izmeničnega toka A~
Izhodna vtiča (8) povežite z merilnimi priključki za napetost na
merilniku. Rdeči vtič povežite z merilnim priključkom V, črni
vtič pa z merilnim priključkom COM.
Na merilniku izberite ustrezno merilno območje za izmenično
napetost (AC-V) in vključite merilnik napetosti.
Na adapterju za tokovne klešče izberite merilno območje (1),
ki je najbolj primerno za vašo rabo.
baterije lahko ob stiku s kožo povzročijo razjede,
baterij ne boste metali v ogenj ali da ne bo
p
rišlo do kratkega
9
Za odpiranje fleksibilnega tokovnega senzorja
sprostite vrtljivo zapiralo (7).
Vrtite zaporni obroč v nasprotni smeri urinega
kazalca, dokler ne občutite, da se nahaja v
skrajni legi. Puščične oznake se več ne nahajajo
druga nasproti drugi.
Izvlecite konec tokovnega senzorja iz držala.
Za zapiranje postopajte v obratnem vrstnem
redu. Poskrbite za to, da se obe puščični oznaki
v zaprtem stanju nahajata druga nasproti drugi.
Če temu ni tako, lahko pride do merilnih napak.
Prislanjanje ali odstranjevanje tokovnih klešč na neizoliranih, nevarno aktivnih
vodnikih ni dovoljeno.
Električni krog pred prislanjanjem in odstranjevanjem fleksibilnega tokovnega
senzorja ne sme biti pod napetostjo
Treba je nositi osebno zaščitno opremo.
S tokovnim senzorjem vedno zajemite samo en
vodnik, sicer se tokovi medsebojno izničujejo in
so prikazane napačne izmerjene vrednosti.
Med merjenjem se ne smete dotikati predela
nad območjem ročaja (na skici je označeno z
dvema puščicama).
Ko po vodniku teče tok, ga lahko odčitate na
merilniku.
Na voljo so naslednje izmenične napetosti
proporcionalno z izmerjenim tokom:
30 A območje 100 mV/A
300 A območje 10 mV/A
3.000 A območje 1 mV/A
Za eno- in trifazne priključne kable s fiksno pritrjenim električnim vtičem po potrebi
uporabite merilni adapter za tok, ki ga lahko naročite posebej. Ti adapterji olajšajo
............merjenje na fiksno priključenih električnih kablih.
10
Ko zajemate vodnik, se prepričajte, da se vodnik nahaja v središču
VC-10T
VC-18T
Razdalja
Napaka
Razdalja
Napaka
A
15 mm
±2 %
35 mm
±1 %
B
25 mm
±2,5 %
50 mm
±1,5 %
C
35 mm
±3 %
60 mm
±2 %
fleksibilnega tokovnega senzorja. Odstopajoč položaj povečuje
merilno napako (merilno odstopanje).
Naslednja tabela prikazuje tolerance za napake, ki jih je treba
prišteti, in ustrezne razdalje od središča. Center je na skici
označen s „+“.
Polje razdalje
8. ČIŠČENJE IN VZDRŽEVANJE
a) Splošno
Za zagotovitev natančnosti merilnika čez daljše časovno obdobje je napravo treba enkrat na
leto kalibrirati.
Merilnik razen občasnega čiščenja in menjave baterije ne potrebuje nobenega vzdrževanja.
Za menjavo baterije glejte poglavje „7. Priprava na uporabo“.
b) Čiščenje
Pred čiščenjem naprave obvezno upoštevajte naslednje varnostne napotke:
Za čiščenje ne uporabljajte abrazivnih čistilnih sredstev, bencina, alkohola in podobnih
sredstev. Ta sredstva lahko poškodujejo površino merilnika. Poleg tega so hlapi zdravju
škodljivi in eksplozivni. Za čiščenje prav tako ne smete uporabljati ostrih orodij, izvijačev ali
kovinskih krtač ipd.
Za čiščenje naprave in merilnih kablov uporabite čisto, antistatično in rahlo navlaženo čistilno
krpo brez kosmov. Pred naslednjo uporabo se mora naprava v celoti posušiti.
Redno preverjajte tehnično varnost naprave in merilnih kablov. Preverite, če je
ohišje poškodovano in ali so na kablih zmečkanine itd.
Pri odpiranju pokrovov in odstranjevanju delov, razen ko to lahko storite
ročno, lahko izpostavite dele naprave, ki so pod napetostjo.
Pred čiščenjem ali pred popravili je treba napravo in merilne kable ločiti od
vseh predmetov merjenja. Izključite napravo.
11
9. ODSTRANJEVANJE
Napaka
Možen vzrok
Možna rešitev
Preverite stanje baterij.
Zamenjajte baterije.
Pritisnite stikalo za
vklop/izklop (2).
Preverite merilno
funkcijo.
Fleksibilne tokovne
samo izmenični tok.
Ali je na merilniku napetosti morda
vrednosti (Hold)?
Za deaktivacijo te
„HOLD“.
Ali ste na merilniku napetosti izbrali
izhodne napetosti zadostna?
Odslužene elektronske naprave vsebujejo reciklažne materiale in ne sodijo med
gospodinjske odpadke! Ko napravi poteče njena življenjska doba, jo odstranite v
skladu z veljavnimi zakonskimi določbami na občinskem zbirališču odpadkov.
Metanje med gospodinjske odpadke je prepovedano.
Odstranjevanje odsluženih baterij
Kot potrošnik ste zakonsko zadolženi (Uredba o baterijah in akumulatorjih in o
ravnanju z odpadnimi baterijami in akumulatorji) vrniti vse odpadne baterije in
akumulatorje. Metanje med gospodinjske odpadke je prepovedano!
Da baterije/akumulatorji vsebujejo škodljive snovi, označuje tudi simbol levo, ki
opozarja na prepoved metanja baterij/akumulatorjev med gospodinjske odpadke.
Oznake za škodljive težke kovine so: Cd = kadmij, Hg = živo srebro, Pb = svinec.
Odslužene baterije/akumulatorje lahko brezplačno oddate na občinski deponiji, v
naših podružnicah ali povsod tam, kjer se baterije/akumulatorji tudi prodajajo!
S tem boste izpolnili svoje zakonske obveznosti in prispevali k varstvu okolja!
10. ODPRAVLJANJE NAPAK
S tem merilnikom ste pridobili izdelek, ki je bil izdelan v skladu s trenutnim stanjem tehnike,
njegovo delovanje pa je varno.
Kljub temu pa lahko pride do težav ali napak v delovanju.
V spodnji tabeli so opisane morebitne napake in kako jih lahko sami odpravite:
Obvezno upoštevajte varnostne napotke!
Merilnik ne deluje.
Priključen merilnik
napetosti ne prikazuje
izmerjenih vrednosti.
Ali so baterije prazne?
Merilnik ni vključen.
Ali je na merilniku napetosti aktivirana
napačna merilna funkcija (DC)?
Ali merite enosmerni tok?
Ali so merilni kabli zanesljivo priključeni
na merilne priključke?
aktivirana funkcija zadržanja prikaza
ustrezno merilno območje oz. je ločljivost
funkcijo (AC ) i n po
potrebi preklopite
klešče lahko merijo
Preverite priključitev
merilnih kablov.
funkcije pri tisnite tipko
Preverite merilno
območje.
12
Merilno območje fleksibilnih tok o vnih
klešč je narobe nastavljeno
(prenizko/previsoko)?
Merilno območje
Ločljivost
Natančnost
3-30 A/AC
100 mV/A
30-300 A/AC
10 mV/A
300-3.000 A/AC
1 mV/A
Nivo šuma na izhodu: < 8 mV za vsa merilna območja
Natančnosti veljajo za 10 % do 100 % merilnih območij
VC-10T
VC-18T
Razdalja
Napaka
Razdalja
Napaka
15 mm
± 2 %
± 35 mm
± 1 %
25 mm
± 2,5 %
± 50 mm
± 1,5 %
35 mm
± 3 %
± 60 mm
± 2 %
Drugačna popravila od zgoraj opisanih lahko izvaja izključno pooblaščen
strokovnjak. Če imate vprašanja v zvezi z uporabo merilnika, se lahko obrnete
na našo servisno službo.
11. TEHNIČNI PODATKI
Napajanje: ............................................................................. 2 bateriji tipa AAA (Micro, LR03)
Dolžina fleksibilnega tokovnega senzorja: ...................................................... VC-10T – 25 cm
......................................................................................................................... VC-18T – 45 cm
Dolžina merilnih kablov: ............................................................................................. pribl. 2 m
Maks. izhodna AC-napetost: .......................................................................................... 4, 5 Vp
Merilni postopek: .............................................................................. RMS (efektivna vrednost)
Prenapetostna kategorija: ......................................................... CAT III 1000 V, CAT IV 600 V
Stopnja onesnaženosti: ........................................................................................................... 2
Pogoji za delovanje: ............................................................... 0 do +30 °C, maks. 80 % rel. vl.
............................................................................................ +30 do +40 °C, maks. 75 % rel. vl.
............................................................................................ +40 do +50 °C, maks. 45 % rel. vl.
Pogoji za shranjevanje (brez baterij): ................................. -20 do +60 °C, maks. 80 % rel. vl.
Maks. nadmorska višina pri delovanju: ........................................................................ 2.000 m
Teža: ................................................................................................................ VC-10T – 170 g
.......................................................................................................................... VC-18T – 200 g
Mere: .......................................................................................... VC-10T – 120 x 280 x 25 mm
.................................................................................................... VC-18T – 130 x 350 x 25 mm
Podatek o natančnosti v ± (% polnega merilnega območja). Natančnost velja leto dni pri
temperaturi +23 °C (±5 °C), pri relativni vlažnosti zraka m anjši od 80 %, brez kondenzacije.
Dodatni temperaturni koeficient pri <18 °C in >28 °C: 0,2 x (določena natančnost)/1 °C.
Izmenični tok (AC-A)
Preverite merilno
območje.
Dodatne tolerance pri odstopanju vodnika, ki je pod napetostjo, od središča fleksibilnega
tokovnega senzorja:
V nobenem primeru ne smete prekoračiti maks. dovoljenih vhodnih veličin. Ne
dotikajte se vezij ali delov vezij, če se v njih lahko nahajajo napetosti, ki so
višje od 33 V/ACrms ali 70 V/DC! Življenjsko nevarno!
±(3 % FS) za 45 Hz – 500 Hz
13
Ta navodila za uporabo so publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
Pridržujemo si vse pravice vključno s prevodom. Za kakršnokoli reproduciranje, npr. fotokopiranje,
snemanje na mikrof ilm ali zajemanje z elektr onskimi sistem i za obdelavo podatkov, je po trebno pisno
dovoljenje izdajatelja. Ponatiskovanje, tudi delno, je prepovedno.
Ta navodila za uporabo so v skladu s tehničnim stanjem izdelka v času tiskanja navodil. Pridržujemo
si pravico do sprememb tehnike in opreme.
© 2016 by Conrad Electronic d.o.o. k.d.
14
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Fleksibilne tokovne klešče Voltcraft
Kat. št.: 12 98 224
248
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Loading...
