Instrukcja użytkowania
Ładowarka wielofunkcyjna IPC4
Nr zamówienia: 1896843
Spis treści
|
|
|
Strona |
1. |
Wprowadzenie.................................................................................................................................. |
3 |
|
2. |
Objaśnienie symboli......................................................................................................................... |
3 |
|
3. |
Użytkowanie zgodne z przeznaczeniem.......................................................................................... |
4 |
|
4. |
Zakres dostawy................................................................................................................................ |
5 |
|
5. |
Zasady bezpieczeństwa................................................................................................................... |
6 |
|
6. |
Wskazówki dotyczące akumulatorów............................................................................................... |
8 |
|
|
a) |
Ogólne informacje...................................................................................................................... |
8 |
|
b) |

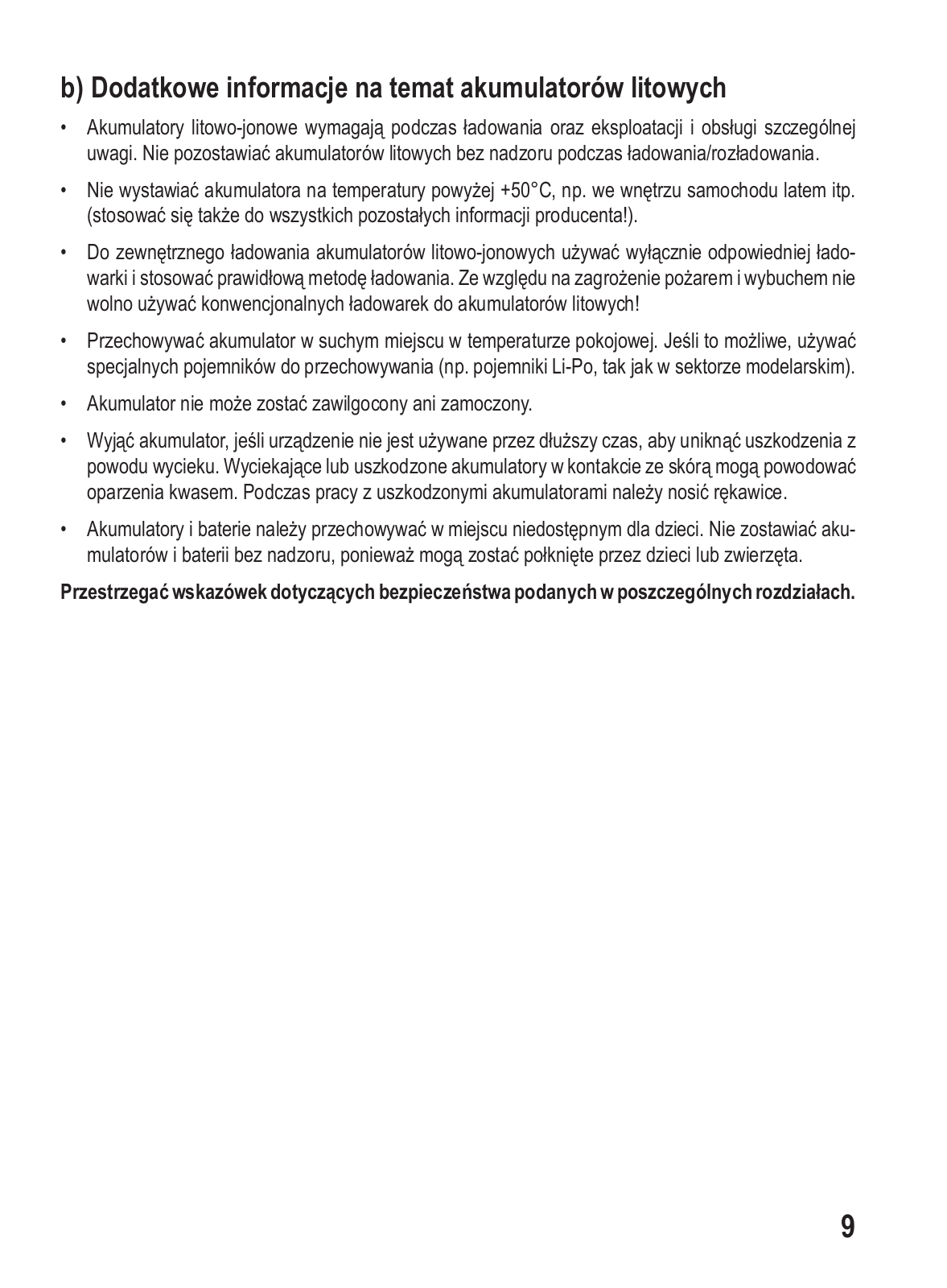

Dodatkowe informacje na temat akumulatorów litowych........................................................... |
9 |
7. |
Elementy obsługowe...................................................................................................................... |
10 |
|
8. |
Uruchomienie................................................................................................................................. |
11 |
|
|
a) |
Podłączanie zasilacza.............................................................................................................. |
11 |
|
b) |
Zastosowanie adaptera ogniw dla ogniw C i D........................................................................ |
11 |
9. |

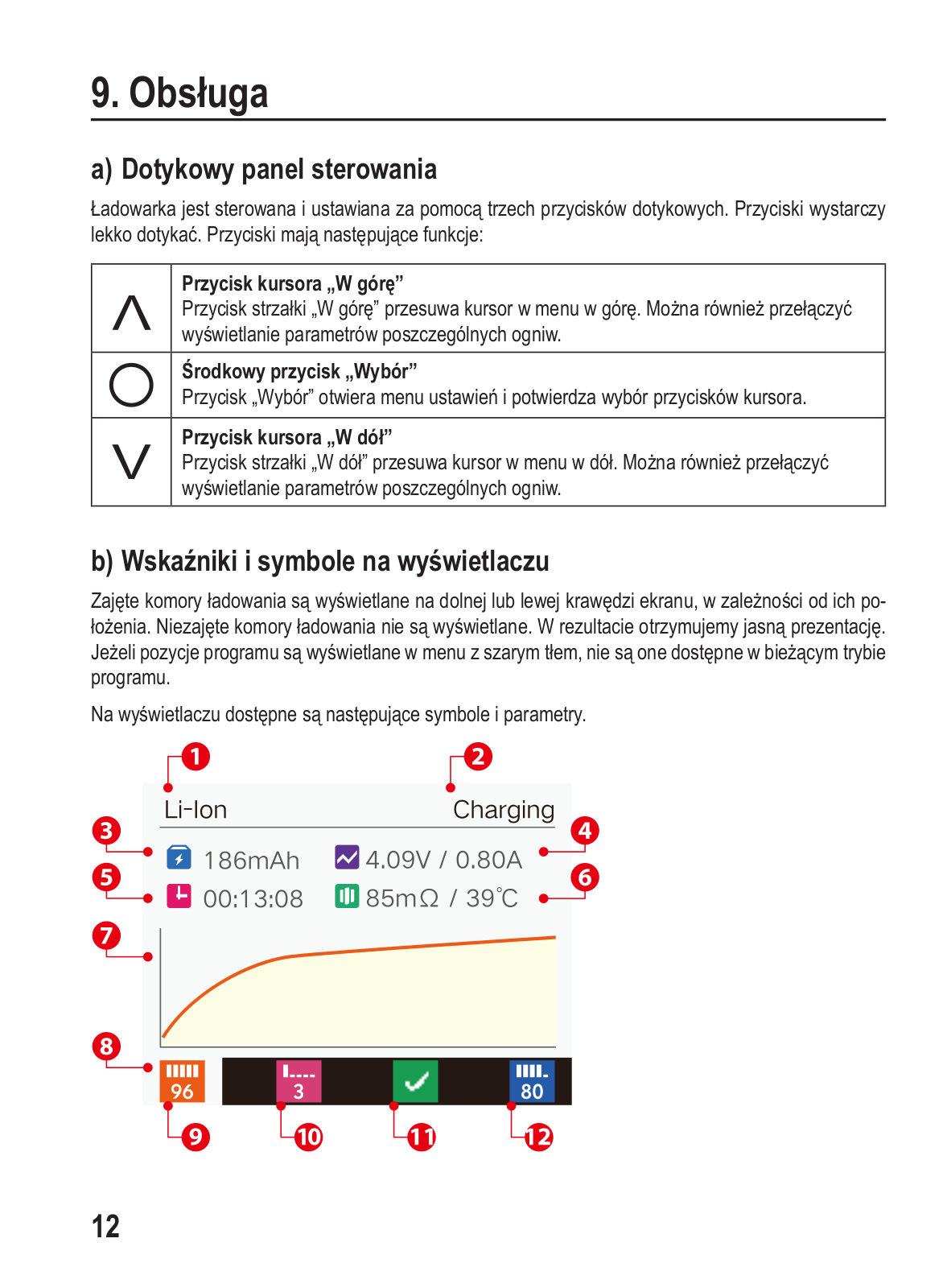

Obsługa.......................................................................................................................................... |
12 |
|
|
a) |
Dotykowy panel sterowania..................................................................................................... |
12 |
|
b) |
Wskaźniki i symbole na wyświetlaczu...................................................................................... |
12 |
|
c) |
Ustawienia systemowe............................................................................................................. |
13 |
10. |
Wybór programu............................................................................................................................. |
14 |
|
|
a) |

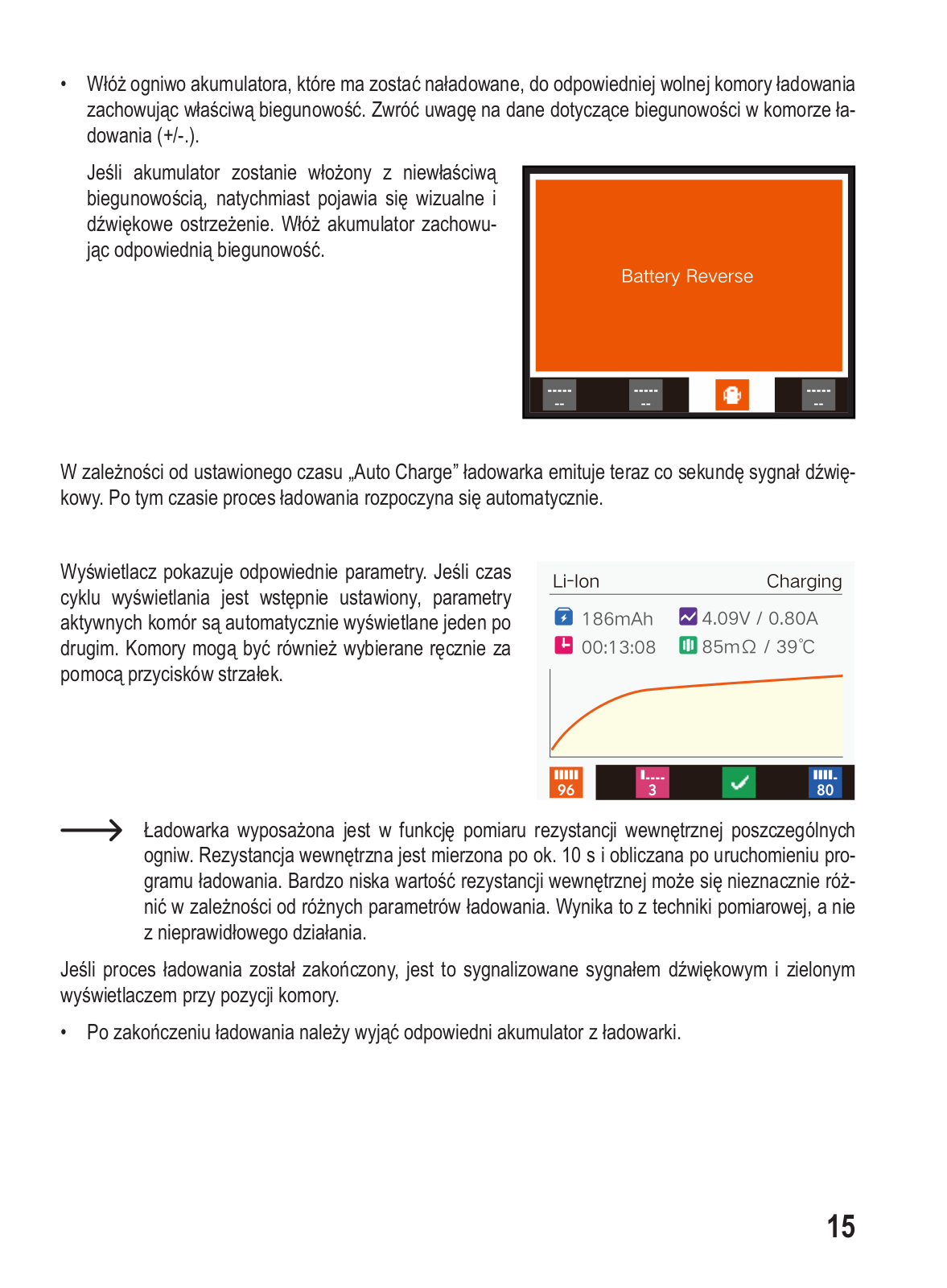

Automatyczny program ładowania .......................................................................................... |
14 |
|
b) |
Ręczny wybór programu.......................................................................................................... |
16 |
11. |
Funkcja ładowania przez USB....................................................................................................... |
19 |
|
12. |

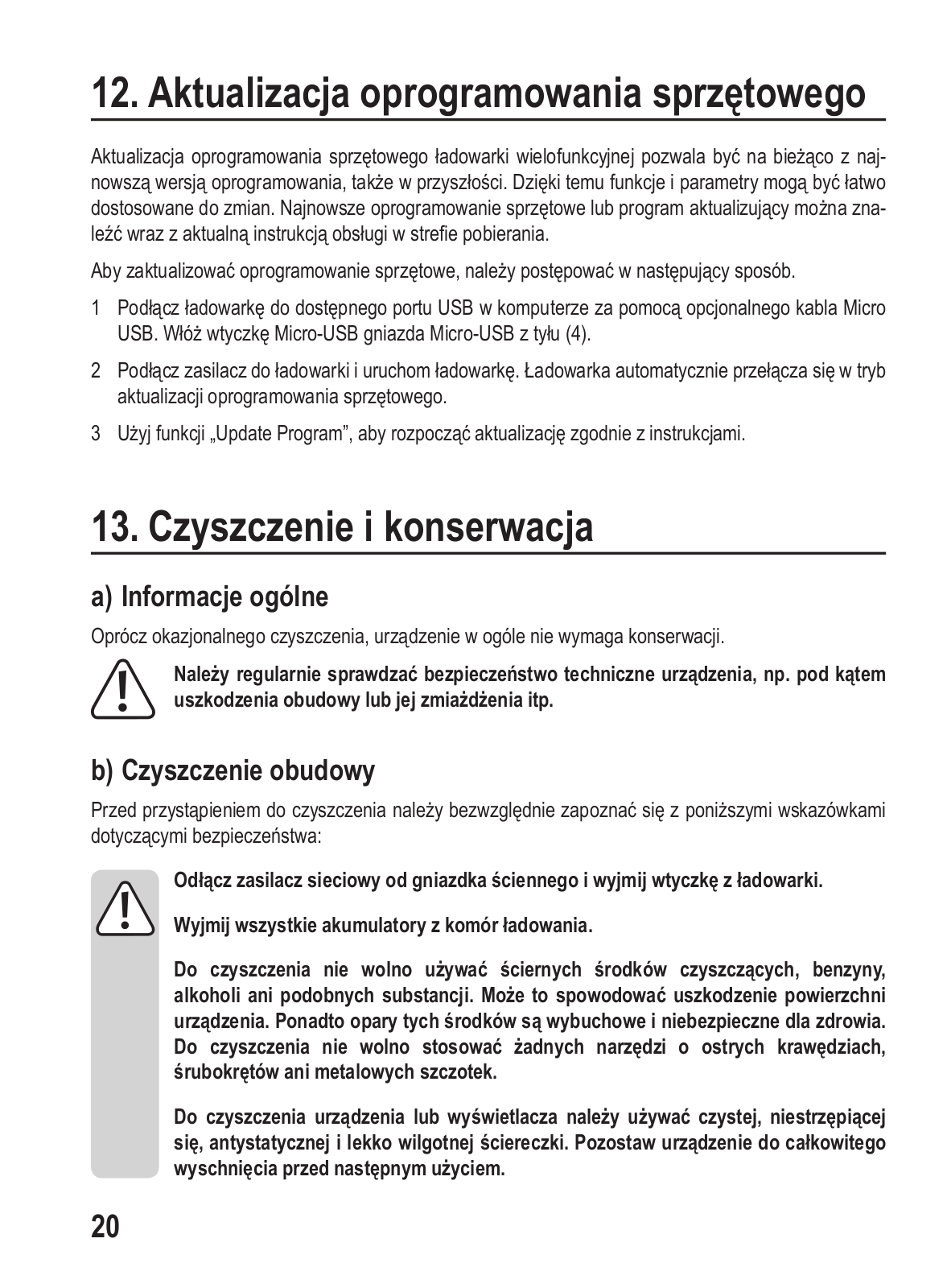

Aktualizacja oprogramowania sprzętowego................................................................................... |
20 |
|
13. |
Czyszczenie i konserwacja............................................................................................................ |
20 |
|
|
a) |
Informacje ogólne..................................................................................................................... |
20 |
|
b) |
Czyszczenie obudowy.............................................................................................................. |
20 |
14. |
Utylizacja........................................................................................................................................ |
21 |
|
15. |

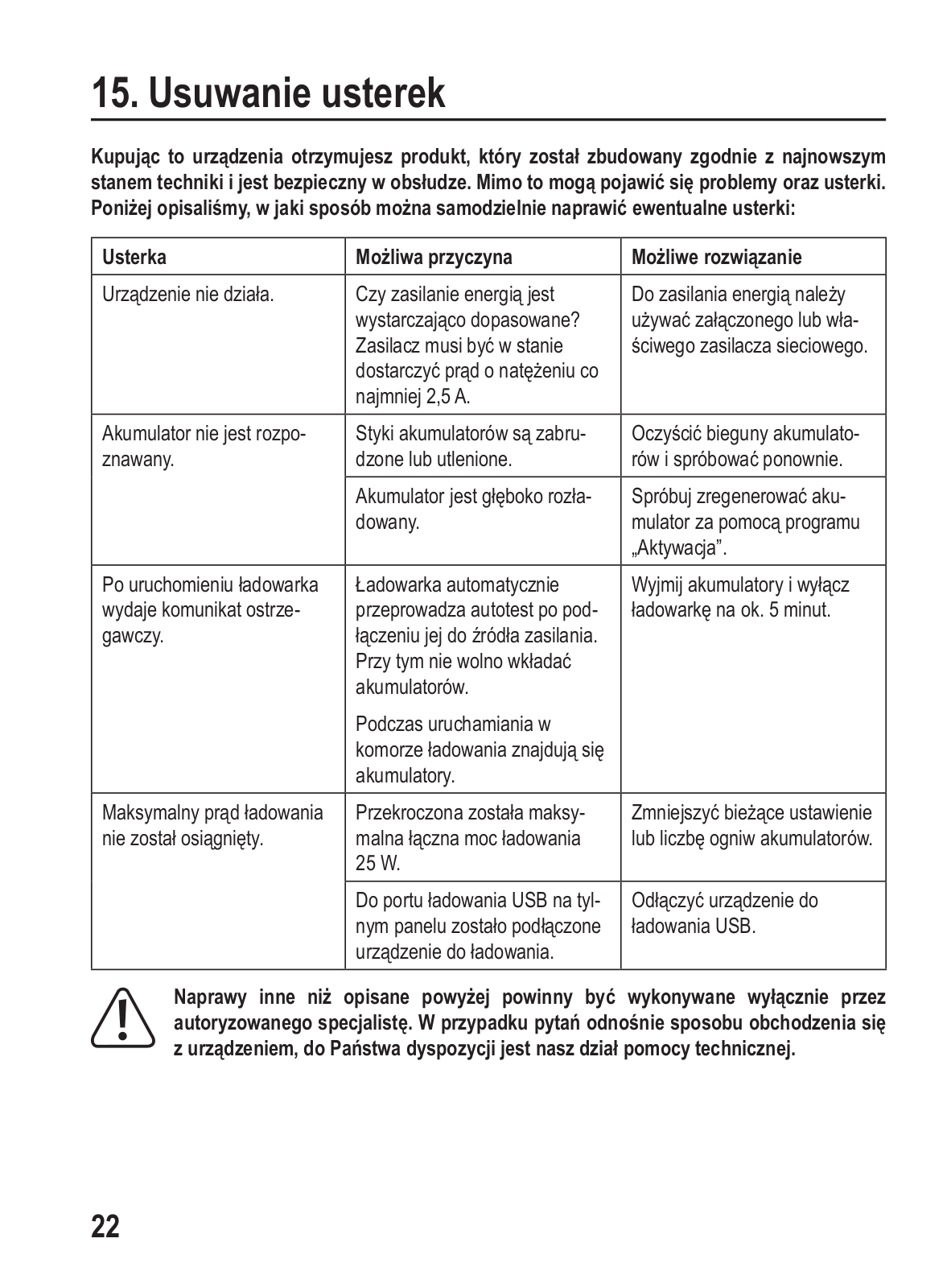

Usuwanie usterek........................................................................................................................... |
22 |
|
16. |
Dane techniczne............................................................................................................................. |
23 |
|
2
1. Wprowadzenie
Szanowna Klientko, Szanowny Kliencie,
zakupując produkt marki Voltcraft®, dokonali Państwo bardzo dobrej decyzji, za którą chcemy podziękować.
Produkt, który zakupiliście, charakteryzuje się ponadprzeciętną jakością i dzięki jego szczególnym właściwościomoraznieustającyminnowacjomwyróżniasięnatleinnychurządzeńsłużącychdopomiarów, ładowania i zastosowań związanych z technologiami sieciowymi.
Firma Voltcraft® sprosta wymaganiom zarówno ambitnych amatorów, jak i profesjonalnych użytkowników, nawet w obliczu najtrudniejszych zadań. Firma Voltcraft® oferuje niezawodną technologię w wyjątkowym stosunku jakości do ceny. Jesteśmy przekonani, że: rozpoczęcie korzystania z produktów firmy Voltcraft® będzie również początkiem długiej i owocnej współpracy. Życzymy przyjemnego korzystania z Państwa nowego produktu firmy Voltcraft®!
Potrzebujesz pomocy technicznej? Skontaktuj się z nami: E-mail: bok@conrad.pl
Strona www: www.conrad.pl
Dane kontaktowe znajdują się na stronie kontakt: https://www.conrad.pl/kontakt Dystrybucja Conrad Electronic Sp. z o.o, ul. Kniaźnina 12, 31-637 Kraków, Polska
2. Objaśnienie symboli
Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji użytkowania, których należy bezwzględnie przestrzegać.
Symbol strzałki można znaleźć przy specjalnych poradach i wskazówkach związanych z obsługą.
Urządzenie posiada certyfikat CE i spełnia niezbędne wytyczne krajowe i europejskie.
Klasa ochrony 2 (podwójna lub wzmocniona izolacja, izolacja bezpieczeństwa)
Tylko do użytku w suchych pomieszczeniach zamkniętych.
3
3. Użytkowanie zgodne z przeznaczeniem
Ładowarka sterowana procesorem służy do ładowania i rozładowywania od 1 do 4 akumulatorów z ogniwami okrągłymi typu NiCd, NiMH, NiZn, Li-Ion, LiHv, LiFePO4.
Poszczególne komory ładowania mogą być zajmowane niezależnie od siebie i używane z różnymi programami.
Dostępne są następujące programy: Ładowanie, Rozładowanie, Przechowywanie, Cykl, Analiza, Aktywacja.
Możnastosowaćakumulatoryzogniwamiokrągłymionastępującychrozmiarach:AAA,AA,C,D,10440, 10500, 12500, 12650, 13500, 13650, 14500, 14650, 16650, 17650, 18650, 20650, 22650, 26650.
Prąd ładowania na jedną komorę ładowania wynosi 0,1 A - 3,0 A. Dla różnych typów akumulatorów obowiązują różne wartości maksymalne. Maksymalna łączna moc ładowania wynosi 25 W.
Prąd rozładowania wynosi 0,1 - 1,5 A. Dla różnych typów akumulatorów obowiązują różne wartości maksymalne. Maksymalna całkowita moc rozładowania wynosi 10 W.
Kolorowy wyświetlacz graficzny z menu i przyciskami dotykowymi upraszcza obsługę.
Ładowarka jest zasilana przez zewnętrzny zasilacz. Zasilacz zbudowany jest zgodnie z klasą ochronną 2 (podwójna izolacja ochronna) i może być podłączany wyłącznie do standardowego napięcia w gospodarstwach domowych 100 - 240 V/AC. Szeroki zakres napięcia wejściowego gwarantuje działanie urządzenia na całym świecie. Gniazdo wtykowe musi znajdować się w bezpośrednim sąsiedztwie urządzenia i musi być łatwo dostępne.
Sama ładowarka jest zasilana napięciem stałym 12 - 24 V i zasilacz. Źródło prądu stałego musi dostarczać prąd o wartości 2,5A, aby osiągnąć dane wyjściowe.
Stan naładowania jest wyświetlany indywidualnie dla każdego ogniwa.
Nie należy ładować akumulatorów galwanicznych nienadających się do ponownego naładowania (cyn- kowo-węglowych, alkalicznych itp.).
Dodatkowo z tyłu obudowy dostępne jest wyjście ładowania USB-Ao maksymalnym prądzie ładowania 2,1A.
Należy przestrzegać biegunowości komór ładowania!
Zabrania się użytkowania w niekorzystnych warunkach otoczenia. Niekorzystnymi warunkami otoczenia są:
•mokre otoczenie oraz wysoka wilgotność powietrza,
•kurz i łatwopalne gazy, opary oraz rozpuszczalniki,
•silne drgania.
4
Urządzenie nie jest zabezpieczone zgodnie z ATEX. Urządzenia nie wolno użytkować w obszarach zagrożenia wybuchem (Ex).
Jakiekolwiekużycieinneniżopisanepowyżejjestzabronioneimożespowodowaćuszkodzenieproduktu. Dodatkowo jest to związane z niebezpieczeństwem, takim jak zwarcie, pożar, porażenie prądem itd.
Całego produktu nie wolno modyfikować ani przebudowywać!
Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa, instrukcji obsługi stosowanego zestawu akumulatorów i instrukcji ładowania danego producenta akumulatorów!
Wszystkie zawarte w niniejszej instrukcji obsługi nazwy firm i produktów są znakami towarowymi należącymi do ich właścicieli. Wszelkie prawa zastrzeżone.
4. Zakres dostawy
•Ładowarka wielofunkcyjna IPC4
•Adapter do ogniw okrągłych rozmiarów C + D
•Zasilacz
•Instrukcja obsługi
Aktualne instrukcje użytkowania
Pobierz aktualne instrukcje użytkowania za pomocą łącza www.conrad.com/downloads lub przeskanuj widoczny kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.
5
5. Zasady bezpieczeństwa
Aby umożliwić prawidłową obsługę, przed włączeniem urządzenia należy w całości przeczytać niniejszą instrukcję, ponieważ zawiera ona ważne informacje dotyczące prawidłowej eksploatacji.
Uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują unieważnienie rękojmi / gwarancji! Nie ponosimy odpowiedzialności za szkody następcze! Nie ponosimy odpowiedzialności za obrażenia oraz straty materialne spowodowane nieprawidłową obsługą lub nieprzestrzeganiem wskazówek bezpieczeństwa! W takich przypadkach wygasa rękojmia/gwarancja.
•Urządzenie opuściło zakład w nienagannym stanie technicznym.
•Aby utrzymać ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać wskazówek bezpieczeństwa i znaków ostrzegawczych przedstawionych w instrukcji użytkowania.
•Ze względów bezpieczeństwa oraz certyfikacji samowolne przebudowywanie i/lub modyfikacje urządzenia są zabronione.
•Jeśli istnieją wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania urządzenia, należy zwrócić się do wykwalifikowanego specjalisty.
•Ładowarki i akcesoria nie są zabawkami i nie można ich udostępniać dzieciom!
•Nigdy nie należy dotykać zasilacza mokrymi lub wilgotnymi rękami. Istnieje ryzyko śmiertelnego porażenia prądem.
•Należy kłaść kabel podłączeniowy w sposób uniemożliwiający potknięcie się o niego i uwieszenie się na nim. Istnieje ryzyko odniesienia obrażeń. Kable nie mogą być ściśnięte, zagięte lub uszkodzone przez ostre krawędzie.
•W zakładach prowadzących działalność gospodarczą należy przestrzegać przepisów o zapobieganiu nieszczęśliwym wypadkom stowarzyszenia branżowego, dotyczących urządzeń elektrycznych i środków technicznych.
•W szkołach i placówkach oświatowych, warsztatach hobbystycznych i samopomocowych, jak również w przypadku osób o ograniczonych zdolnościach fizycznych i umysłowych, obsługa urządzeń elektrycznych musi być nadzorowana w sposób odpowiedzialny przez przeszkolony personel.
6
•Jeżeli bezpieczna praca nie jest możliwa, należy wyłączyć urządzenie i zabezpieczyć je przed przypadkowym włączeniem. Należy założyć, że bezpieczna praca nie jest możliwa, jeśli:
-- urządzenie posiada widoczne uszkodzenia, -- urządzenie nie działa i
-- produkt przez dłuższy czas przechowywano w niekorzystnych warunkach lub -- został nadmiernie obciążony podczas transportu.
•Upewnij się, że zawsze masz pod ręką tę instrukcję, aby zapewnić bezpieczną obsługę. Przechowuj niniejszą instrukcję obsługi w bezpiecznym miejscu i przekaż ją kolejnemu właścicielowi. Podczas podłączania i obsługi ładowarki należy przestrzegać kilku wskazówek bezpieczeństwa.
•Ładowarka zawiera różne zabezpieczenia. Pomimo tych zabezpieczeń użytkownik jest odpowiedzialny za konfigurację, którą zastosuje i odpowiada za jej prawidłowość. Ponadto użytkownik musi upewnić się, że zastosował wszelkie środki ostrożności dotyczące ładowania. Oprócz tego należy koniecznie przestrzegać poniższych wskazówek.
•Urządzenie należy umieścić w bezpiecznym miejscu tak, aby stało absolutnie stabilnie i nie mogło spaść! Mogłoby to spowodować obrażenia.
•Nigdy nie wkładaj żadnych przedmiotów w otwory wentylacyjne! Może to spowodować niebezpieczne napięcia i zwarcia z poważnymi konsekwencjami.
•Nigdy nie uruchamiaj urządzenia natychmiast po przeniesieniu go z zimnego do ciepłego pomieszczenia. Skroplona wówczas woda może spowodować uszkodzenie urządzenia. Pozostawić urządzenie wyłączone aż do momentu osiągnięcia temperatury pokojowej.
•Nie pozostawiać materiałów opakowaniowych bez nadzoru, mogą być one niebezpieczne dla dzieci.
•Nigdy nie należy umieszczać ładowarki na łatwopalnej powierzchni (np. na dywanie) podczas procesu ładowania. Używać tylko odpowiedniej, niepalnej i odpornej na ciepło powierzchni.
•W trakcie ładowania zapewnić wystarczającą wentylację. Nigdy nie zakrywać urządzenia.
7
6. Wskazówki dotyczące akumulatorów
Przed przystąpieniem do pracy z akumulatorami użytkownik musi upewnić się, że przeczytał i zrozumiał poniższe informacje oraz wskazówki bezpieczeństwa.
a) Ogólne informacje
•Nie pozostawiać akumulatorów w miejscu ogólnie dostępnym. Mogą one zostać połknięte przez dzieci lub zwierzęta domowe. W przypadku połknięcia akumulatorów należy natychmiast zasięgnąć pomocy lekarskiej!
•Akumulatorów nie można zwierać, otwierać ani wrzucać do ognia. Istnieje ryzyko pożaru i wybuchu!
•Wyciekające lub uszkodzone akumulatory mogą spowodować poparzenia w kontakcie ze skórą. Dlatego należy nosić odpowiednie rękawice ochronne.
•Nie ładować zwykłych, jednorazowych baterii. Istnieje ryzyko pożaru i wybuchu!
•Pamiętać o zachowaniu prawidłowej biegunowości (biegun dodatni/+ i biegun ujemny/-). W przypadku nieprawidłowego zainstalowania akumulatora nastąpi uszkodzenie nie tylko urządzenia, lecz również akumulatora. Istnieje ryzyko pożaru i wybuchu!
•Nie ładować/rozładowywać wadliwych, uszkodzonych, przeciekających lub zdeformowanych akumulatorów.Istniejeryzykopożaruiwybuchu!Utylizujbezużyteczneakumulatorywsposóbprzyjazny dla środowiska. Nie używaj takich akumulatorów.
•Ładować akumulator tylko pod nadzorem. Natychmiast przerwać ładowanie w razie zauważenia jakiejkolwiek nieprawidłowości na akumulatorze (na przykład, gdy akumulator się wybrzusza itp.).
•Nigdy nie ładuj akumulatorów wyższym natężeniem prądu niż określone przez producenta.
•Nigdy nie ładuj akumulatorów podłączonych do obwodu elektrycznego.
•Zawsze przechowuj akumulatory z dala od materiałów łatwopalnych zarówno podczas ładowania, jak i po nim.Akumulatory należy przechowywać w ognioodpornym pojemniku.
8
