Sada Voltcraft® DT Test Kit 150
(Digitální multimetr VC-125 a zkoušečka MSA 430)
Obj. č.: 121 44 05
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup sady multimetru a zkoušečky Voltcraft® DT Test Kit 150.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály,
vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
Výrobek se používá k měření a zobrazování elektrických parametrů v rozsahu kategorie přepětí CAT
III (až do maximální hodnoty 600 V proti potenciálu země, v souladu s Nařízením EN 61010-1 a ve
všech nižších kategoriích. Výrobek se nesmí používat pro měření v kategorii CAT IV.
Výrobek má následující funkce a rozsahy měření:
• Měření stejnosměrného a střídavého napětí až do maximální hodnoty 600 V
• Měření stejnosměrného a střídavého proudu až do maximální hodnoty 10 A.
• Měření odporu až do maximální hodnoty 2000 kΩ.
• Akustická kontrola propojenosti obvodů (< 30 Ω)
• Testování diod
• Zkoušečka baterií 9 V a bateriových článků 1,5 V
K nastavení příslušných funkcí měření slouží otočný přepínač. Rozsah měření se volí u všech
měřících funkcí manuálně.
V měřicím rozsahu AC napětí ukazuje multimetr VC-125 aritmetické průměry. V případě negativních
hodnot se polarita zobrazuje automaticky se znaménkem minus (-).
Při měření v CAT III se doporučuje používat osobní ochranné vybavení. Multimetr se nesmí používat
pro měření v rozsahu kategorie CAT IV.
Rozsah dodávky
• Digitální multimetr VC 125
• Měřící kabely
• Zkoušečka střídavého napětí MS 430
• Baterie
• Návod k obsluze
Popis a ovládací prvky
1. Tlačítko HOLD se zarážkou pro
přidržení naměřené hodnoty na displeji
2. Otočný ovladač pro výběr funkce
měření
3. Zdířka pro měření proudu 10 A
4. Měřicí zdířka COM (referenční
potenciál, „záporný potenciál“)
5. Měřicí zdířka VΩmA („kladný potenciál)
6. Vysouvací podstavec
7. Schránka baterie
8. Tlačítko podsvícení displeje
Multimetr (dále v návodu označován jen
jako DMM) zobrazuje naměřené hodnoty
na digitálním displeji s podsvícením.
Zobrazované hodnoty se skládají z 2000
bodů displeje.
Multimetr lze používat jak k profesionální, tak k zájmové činnost.
Konektory přiložených měřicích kabelů jsou opatřeny ochranným přepravním krytem. Před zapojením
konektorů do zdířek na DMM kryty odstraňte.
Na zadní straně přístroje je vysouvací podstava (7), jejíž pomocí lze měřicí přístroj naklánět a snadněji
tak číst údaje na displeji.
Otočný přepínač funkcí (3)
Jednotlivé funkce měření a jejich rozsahy se volí otočným přepínačem.
Když je přepínač nastaven do polohy „OFF“, tak je měřicí přístroj vypnutý. Vždy po použití přístroj
vypínejte.
Symboly a ukazatele na displeji
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
OFF Poloha přepínače „Vyp.“
HOLD Zapnutí nebo vypnutí funkce HOLD – přidržení naměřené hodnoty na displeji
OL Překročení kapacity displeje
V, mV Měření napětí ve voltech nebo v milivoltech
A, mA, µA Měření proudu v ampérech, v miliampérech, nebo v mikroampérech
Ω, kΩ Měření odporu (ohm, kiloohm)
BATT. Měřicí funkce testu baterií
Symbol výměny baterií. Pokud se tento symbol objeví na displeji, baterie
se musí okamžitě vyměnit, aby zabránilo chybám měření.
Symbol označení použité baterie
Symbol testování diod
Symbol akustické kontroly propojenosti obvodu
Symbol střídavého proudu
Symbol stejnosměrného proudu
Tlačítko pro zapnutí a vypnutí podsvícení displeje
Symbol použitých pojistek
Měření
a) Zapnutí multimetru
Multimetr zapínáte a vypínáte otočným přepínačem. Nastavte otočný přepínač (3) na příslušnou
měřicí funkci. Když chcete přístroj vypnout, nastavte přepínač na „OFF“. Když multimetr nepoužíváte,
vždy ho vypněte.
ani připojovacích bodů, pokud napětí přesahuje 33 V/AC rms nebo 70 V/DC.
Nebezpečí smrtelného úrazu!
Vždy před měřením dávejte pozor, aby měřící kabely nebyly poškozeny. Pokud na
nich objevíte nějaké poškození, okamžitě je přestaňte používat! Nebezpečí
smrtelného úrazu!
V průběhu měření nesahejte mimo označené části držáků měřících sond.
K přístroji připojte jen dva měřící kabely potřebné pro měření. Z bezpečnostních
důvodů odpojte od přístroje při měření proudu všechny ostatní kabely, které
nepotřebujete.
Měření obvodů >33 V/AC a >70 V/DC smí provádět pouze profesionálové a osoby,
které jsou seznámeny s příslušnými předpisy pro měření a s možným nebezpečím,
které se při měření může objevit.
Před každým měřením se přesvědčte, že multimetr je nastaven na správný rozsah
měření. Dávejte rovněž pozor, abyste na začátku měření nestiskli tlačítko HOLD
(když se stiskne tlačítko HOLD, na displeji se zobrazuje nápis „HOLD“). Pokud se na
začátku měření stiskne tlačítko HOLD, nezobrazí se žádná naměřená hodnota!
Z důvodů zachování vlastní bezpečnosti dodržujte požadované bezpečnostní
předpisy, opatření a pokyny.
Měření vždy začínejte s největším měřicím rozsahem a až poté v případě potřeby přepněte na
nejbližší nižší rozsah. Předtím než změníte měřicí rozsah, vždy odpojte měřicí sondy od
měřeného objektu. Když se na displeji objeví označení „OL“, došlo k překročení měřicího
rozsahu.
Před zahájením práce s multimetrem musíte do přístroje vložit baterii.
Vložení a výměna baterie je popsána níže v části „Čištění a údržba“.
b) Měření napětí „V“
Při měření stejnosměrného napětí postupujte následujícím
způsobem (V ):
1. Zapněte DMM a otočným přepínačem (3) zvolte příslušný
měřící rozsah „V DC“.
2. Zastrčte červený měřící kabel do zdířky V (6) a černý měřící
kabel do zdířky COM (5).
3. Měřící sondy připojte k měřenému objektu (baterii, obvodu,
atd.). Červená měřící sonda označuje kladný pól a černá
sonda záporný pól.
4. Na displeji se ukazuje výsledek měření.
5. Po dokončení měření odstraňte měřící kabely z měřeného
objektu a vypněte multimetr.
Pokud se při měření stejnosměrného napětí zobrazuje před naměřenou hodnotou znaménko
mínus „-„, má změřené napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „V DC“ má vstupní odpor > 1 MΩ.
Při měření střídavého napětí postupujte následujícím způsobem „AC“ (V ):
1. Zapněte DMM a otočným přepínačem (3) zvolte příslušný měřící rozsah „V AC“.
2. Zastrčte červený měřící kabel do zdířky V (6) a černý měřící kabel do zdířky COM (5).
3. Měřící sondy připojte k měřenému objektu (baterii, obvodu, atd.).
4. Na displeji se ukazuje výsledek měření.
5. Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte multimetr.
Rozsah napětí „V AC“ má vstupní odpor > 1 MΩ.
c) Měření stejnosměrného proudu „A DC“
Maximální přípustné napětí v obvodu proti zemi nesmí v kategorii CAT II a III
přesáhnout 600 V.
Měření proudu probíhá vždy se sériově zapojeným spotřebičem.
Před připojením měřicího přístroje se musí obvod vypnout.
Po dokončení měření nejdříve obvod vypněte a až poté odstraňte
měřicí kabely. Zabrání se tak vytvoření obloukového světla.
V případě měření proudy vyššího než 5 A se smí provádět jen
30 sekund s 15 minutovými přestávkami v měření.
Při měření stejnosměrného proudu postupujte následujícím
způsobem (A DC ) > 200 mA:
1. Zapněte DMM a otočným přepínačem (3) zvolte příslušný
měřící rozsah „10 A“.
2. Zastrčte červený měřící kabel do zdířky 10 A (4) a černý měřící
kabel do zdířky COM (5).
3. Měřící sondy připojte k měřenému objektu (baterii, obvodu, atd.). Červená měřící sonda označuje
kladný pól a černá sonda záporný pól. Zapněte měřený obvod.
4. Na displeji se ukazuje výsledek měření.
Pokud se při měření stejnosměrného proudu zobrazuje před naměřenou hodnotou znaménko
mínus „-„, má proud obrácený směr (nebo jsou obráceně měřící vodiče).
5. Po dokončení měření vypněte měřený obvod, odstraňte měřící kabely z měřeného objektu
a vypněte multimetr. Otočný přepínač přepněte do polohy „OFF“.
d) Měření stejnosměrného proudu „mA/ µA DC“
Maximální přípustné napětí v obvodu proti zemi nesmí v kategorii CAT II a III
přesáhnout 600 V.
Měření proudu probíhá vždy se sériově zapojeným spotřebičem. Před připojením měřicího přístroje se
musí obvod vypnout. Po dokončení měření nejdříve obvod vypněte a až poté odstraňte měřicí kabely.
Zabrání se tak vytvoření obloukového světla.
Vnitřní odpor DMM způsobuje při měření v měřicím rozsahu mA kvůli integrované pojistce v měřeném
obvodu malý pokles napětí (max. 200 mV). Obvykle se jedná a zanedbatelnou hodnotu.
Při měření stejnosměrného proudu postupujte tímto způsobem (mA/ µA DC ) <200 mA:
1. Zapněte DMM a otočným přepínačem (3) zvolte příslušný měřící rozsah „mA/ µA“.
2. Zastrčte červený měřící kabel do zdířky mA (6) a černý měřící kabel do zdířky COM (5).
3. Měřící sondy připojte k měřenému objektu (baterii, obvodu, atd.). Červená měřící sonda označuje
kladný pól a černá sonda záporný pól. Zapněte měřený obvod.
4. Na displeji se ukazuje výsledek měření.
Pokud se při měření stejnosměrného proudu zobrazuje před naměřenou hodnotou znaménko
mínus „-„, má proud obrácený směr (nebo jsou obráceně měřící vodiče).
5. Po dokončení měření vypněte měřený obvod, odstraňte měřící kabely z měřeného objektu
a vypněte multimetr. Otočný přepínač přepněte do polohy „OFF“.
e) Měření odporu
Ubezpečte se, že všechny části obvodu, obvody a komponenty a další objekty měření
jsou odpojeny od napětí a vybity.
1. Zapněte DMM a zvolte příslušný měřící rozsah „Ω, kΩ“.
2. Zapojte červený měřící kabel do zdířky Ω (6) a černý měřící kabel do zdířky
COM (5).
3. Připojte 2 měřicí sondy a zkontrolujte propojenost obvodu.
Hodnota impedance musí být cca 0 až 1,5 Ω (vlastní impedance měřicích
vodičů).
4. Nyní připojte měřící sondy k měřenému objektu. Pokud zkoumaný objekt
nevykazuje vysokou impedanci nebo není rozpojený, naměřená hodnota
se zobrazí na displeji. Počkejte, dokud se zobrazovaná hodnota neustálí.
V případě impedance vyšší než 1 MΩ to může trvat několik sekund.
Pokud se na displeji zobrazí označení „OL“, došlo k překročení měřicího
rozsahu, nebo je měřený obvod přerušený.
5. Po dokončení měření odstraňte měřící kabely z měřeného objektu
a vypněte multimetr.
Při měření velikosti odporu dávejte pozor, aby místa, kterých se dotýkají hroty měřících
kabelů, nebyly pokryty nečistotou, olejem, lakem apod., protože v takovém případě mohou být
výsledky měření nepřesné.
f) Akustická kontrola průchodnosti obvodů
Zajistěte, aby veškeré součásti obvodů, zapojení a další objekty, které hodláte měřit,
nebyly pod napětím a byly vybity.
1. Zapněte DMM a zvolte příslušný měřící rozsah .
2. Zapojte červený měřící kabel do zdířky V (6) a černý měřící kabel do zdířky COM (5).
3. Hodnota propojenosti menší než 30 Ω ukazuje, že obvod je propojený a v takovém případě
se ozve zvuková signalizace. Při této kontrole nehraji displej žádnou roli.
Pokud se na displeji zobrazí označení „OL“, došlo k překročení měřicího rozsahu, nebo je měřený
obvod přerušený.
5. Po dokončení měření odstraňte měřící kabely z kontrolovaného objektu a vypněte multimetr.
g) Testování diod
Při testování diod se ubezpečte, že všechny části obvodu, obvody a komponenty
a další objekty měření jsou odpojeny od napětí a vybity.
1. Zapněte DMM a zvolte měřící rozsah .
2. Zapojte červený měřící kabel do zdířky V (6) a černý měřící kabel do zdířky
COM (5).
3. Připojte dvě měřicí sondy a zkontrolujte propojenost obvodu. Hodnota
impedance se musí pohybovat kolem 000. DMM vydá pípnutí, které
nesouvisí se zkouškou diody.
4. Nyní připojte měřící sondy k měřenému objektu (diodě).
5. Na displeji se zobrazí napětí propojenosti „UF“ v milivoltech (mV).
Pokud se na displeji zobrazí označení „OL“, tak se dioda měří v obráceném
směru (UR), nebo je vadná (přerušení). Pro kontrolu proveďte měření
opačného pólu. Při napětí cca < 30 mV se ozve akustická signalizace.
6. Po dokončení měření odstraňte měřící kabely z kontrolovaného objektu a vypněte multimetr.
h) Test baterií
Test baterií umožňuje zkontrolovat napětí na pólech 9 V blokové baterie a 1,5 V článků baterií.
V průběhu testu se baterie nabíjí nízkým proudem, který vede k orientačním výsledkům zkoušky.
1. Zapněte DMM a zvolte měřící rozsah BATT.
2. Zapojte červený měřící kabel do zdířky V (6) a černý měřící kabel do zdířky
COM (5).
3. Připojte dvě měřicí sondy na objekt, který chcete měřit (baterii).
4. Na displeji se zobrazí napětí baterie pod zátěží ve voltech.
5. Po dokončení měření odstraňte měřící sondy z kontrolovaného objektu
a vypněte multimetr.
Další funkce
a) Funkce HOLD
Funkce HOLD slouží k přidržení naměřené hodnoty na displeji, aby ji bylo možné snadněji číst nebo
zaznamenat.
Pokud testujete živé vodiče, dávejte pozor, aby byla tato funkce před zahájením měření
vypnuta. V opačném případě nebudou výsledky měření správné.
Dejte rovněž pozor, abyste na začátku měření nestiskli nechtěně tlačítko HOLD
(pokud se stiskne tlačítko HOLD, na displeji se zobrazuje nápis „HOLD“). Pokud se na
začátku měření stiskne tlačítko HOLD, nezobrazí se žádná naměřená hodnota!
Pro zapnutí funkce HOLD stiskněte tlačítko HOLD (2). Tlačítko zaklapne a na displeji se zobrazí
„HOLD“.
Pro vypnutí funkce HOLD stiskněte znova tlačítko HOLD a nápis „HOLD se z displeje ztratí.
b) Podsvícení displeje
Pokud je měřicí přístroj zapnutý a stisknete tlačítko podsvícení (9), displej se rozsvítí, nebo zhasne.
Po každém stisknutí tlačítka se displej zapíná nebo vypíná. Podsvícení zůstává zapnuto, dokud se
tlačítkem (9) nevypne, nebo dokud se otočným přepínačem nevypne přístroj (OFF).
Vložení a výměna baterie
K napájení přístroje potřebujete 1 baterii 9 V blokovou baterii (např. 6F22). Před prvním použitím,
nebo když se na displeji objeví symbol prázdné baterie, musíte do přístroje vložit novou baterii.
Při výměně baterie postupujte následujícím způsobem:
1. Odpojte měřící kabely od měřeného obvodu a od multimetru. Přístroj vypněte.
2. Vyklopte výsuvný podstavec a pomocí vhodného křížového
šroubováku uvolněte šrouby na zadní straně a odstraňte kryt
schránky pro baterie.
3. Starou baterii nahraďte za novou baterii stejného typu.
Při připojování baterie ke kontaktům dejte pozor na její
správnou polaritu, která je vyznačena ve schránce.
4. Kryt schránky znovu pečlivě uzavřete.
Nepoužívejte nikdy multimetr s otevřeným krytem schránky baterií. NEBEZPEČÍ ÚRAZU!
Staré baterie nenechávejte v přístroji. I baterie, které jsou odolné proti vytečení, mohou časem
korodovat a mohou se z nich uvolnit chemikálie, které jsou nebezpečné pro zdraví a mohou
přístroj poškodit.
Vhodnou alkalickou baterii si můžete objednat pod obj. č. 65 25 09 (1x).
Používejte pouze výkonné alkalické baterie s dlouhou životností.
Výměna pojistky
Měřicí rozsahy jsou chráněny proti přetížení výkonnou pojistkou. Pokud nelze měření provádět, bude
pojistka zřejmě vadná a musí se vyměnit.
Při výměně pojistky vždy dodržujte bezpečnostní pokyny!
Dejte pozor, abyste používali jen pojistky stanoveného typu a jmenovitého proudu. Používání
opravovaných, přemostěných nebo špatných pojistek není dovoleno a může vést ke vzniku
požáru.
•
Odpojte měřící kabely od měřeného obvodu a od multimetru.
Přístroj vypněte.
•
Pomocí vhodného křížového šroubováku uvolněte 4 šroubky
na zadní straně a opatrně odpojte od sebe dvě části pláště
přístroje, jak ukazuje obrázek. Dejte přitom pozor na kabel
baterie.
•
Vyměňte vadnou pojistku za novou pojistku stejného typu
a jmenovitého proudu.
POJISTKA 1: FF200 mA 600 V 5 mm x 20 mm
POJISTKA 2: F10A 600 V 6,3 mm x 25.4 mm
Vždy se řiďte informacemi na přístroji nebo hodnotou použité pojistky.
•
Plášť přístroje znovu opatrně uzavřete.
Nikdy nepoužívejte měřicí přístroj, když je jeho kryt otevřený. NEBEZPEČÍ ÚRAZU!
Bezkontaktní zkoušečka napětí MS 430
Obj. č.: 12 34 41
Účel použití
Výrobek je určen pro bezkontaktní detekci střídavého napětí (AC). Měří statická elektrická pole
vytvářená AC napětím přes izolaci. Přítomnost napětí je signalizována vizuálně červeným LED
světlem a akusticky zvukovým signálem. Přístroj je kromě toho vybaven integrovaným LED světlem
pro osvětlení tmavých míst. Výrobek je napájen 2 bateriemi typu AAA.
Popis a ovládací prvky
1. Zkoušecí hrot 5. Kryt schránky baterií
2. LED kontrolka (červená / zelená) 6. Tlačítko LED svítilny
3. Tlačítko Zap. / Vyp. 7. LED svítilna
4. Spona
Vložení a výměna baterií
1. Opatrně stiskněte dolů páčku, která je mezi sponou (4) a tlačítkem světla (6) a kryt schránky (5)
baterií zatáhněte směrem dozadu, aby se schránka otevřela.
2. Vložte do schránky 2 baterie (AAA) a dodržte přitom správnou polaritu, která je vyznačena
ve schránce.
3. Kryt schránky (5) zasuňte nazpět, aby slyšitelně zaklapnul na místo.
Pokud jsou baterie slabé, začne blikat červená LED kontrolka (2) a po zapnutí přístroje
se ozve série zvukových signálů. Zkoušečka se následně automaticky vypne. Vyměňte
2 baterie AAA za nové baterie stejného typu.
Baterie je potřebné vyměnit, pokud zeslábne světelný ukazatel zkoušečky (2) nebo pokud
se během zkoušení výrazně zeslabí hlasitost zvukové signalizace.
Obsluha
Interval měření:
cca 2 měření za sekundu
Měření impedance:
>1 MΩ (rozsah V
)
Provozní teplota:
0 až 50
ºC (vlhkost <70%)
Kategorie odolnosti proti přepětí:
CAT III 600 V
Hmotnost:
cca 210 g
Rozsah
Přesnost
Rozlišení
Rozsah
Přesnost
Rozlišení
Rozsah
Přesnost
Rozlišení
Rozsah
Přesnost
Rozlišení
2
00,0 Ω
0,1 Ω
200,0 kΩ 0,1 kΩ
Rozsah
Přesnost
Rozlišení
Zkušební napětí
: Rozlišení
a) Zapnutí a vypnutí
1. Při zapnutí přístroje máte možnost vybrat si, zda chcete aktivovat nebo ztlumit zvukovou
signalizaci při zkoušení napětí. Postupujte následujícím způsobem:
2. Zapnutí zvukové signalizace:
Stiskněte krátce tlačítko Zap. / Vyp. (3), aby se přístroj zapnul. Uslyšíte zvukový signál a současně
se krátce rozsvítí červená LED kontrolka, která pak změní barvu na zelenou. Zkoušečka napětí je
připravena k použití. Pokud se v průběhu zkoušení detekuje AC napětí, uslyšíte zvukovou
signalizaci.
3. Vypnutí zvukové signalizace:
Pro zapnutí přístroje stiskněte a asi 3 sekundy podržte tlačítko Zap. / Vyp. (3). Krátce se rozsvítí
červená LED kontrolka, která pak změní barvu na zelenou. Zkoušečka napětí je připravena
k použití. Pokud se v průběhu zkoušení detekuje AC napětí, neuslyšíte žádnou zvukovou
signalizaci.
4. Pokud chcete zkoušečku vypnout, stiskněte a asi 3 sekundy podržte tlačítko Zap. / Vyp. (3).
Uslyšíte dva zvukové signály a přístroj se vypne.
5. Přístroj se automaticky vypíná po 5 minutách nečinnosti. Vypnutí je signalizováno 2 dlouhými
zvykovými signály.
b) Zkoušení
1. Před každým použitím zkontrolujte indikátor napětí na pracovním obvodu s přípustným rozsahem
napětí.
2. Testovací hrot (1) dejte do blízkosti místa zkoušení. Pokud se detekuje AC napětí, LED kontrolka
(2) změní barvu ze zelené na červenou a začne blikat. Zároveň uslyšíte zvukovou signalizaci (jen
v případě, že jste ji při zapnutí přístroje aktivovali).
3. Jak se zkoušečka přibližuje k zdroji napětí, frekvence zvukové signalizace se zvyšuje.
Na zkoušeném vodiči se může vyskytovat napětí, i když přístroj jeho přítomnost nesignalizuje.
Funkčnost zkoušečky může ovlivňovat různá konstrukce připojovacích zásuvek a také
tloušťka a typ izolace. Přístroj nedokáže detekovat napětí v pancéřových kabelech nebo
v kabelech, které jsou uloženy v trubkách nebo za panely a kovovým krytem.
c) Svítilna
1. Pro zapnutí LED svítilny (7) podržte stisknuté tlačítko svítilny (6).
2. Pokud chcete LED svítilnu vypnout, tlačítko uvolněte.
Technické údaje - zkoušečka
Rozsah napětí: 90 – 1 000 V AC; 50/60 Hz
Kategorie přepětí: CAT III 1 000 V; CAT IV 600 V
Stupeň znečištění: 2
Napájení: 2 x baterie 1,5 V, typ AAA
Provozní teplota: -10 až +50 ºC
Skladovací teplota: -10 až +50 ºC
Skladovací vlhkost: < 95% relativní vlhkosti
Rozměry (D x Š x V): 152 x 23 x 20 mm
Hmotnost: cca 50 g
Technické údaje - multimetr
Displej: 2 000 bodů
Způsob měření V/AC: Aritmetický průměr
Délka měřicích kabelů: Oba kabely mají přibližně 90 cm
Vzdálenost měřicích zdířek: 19 mm
Napájení: Baterie 9 V
Skladovací teplota: -20 až 60 ºC (vlhkost <80%)
Provozní nadmořská výška: Max. 2 000 m
Ochranná třída: II
Rozměry (D x Š x V): 138 x 68 x 37 mm
Stupeň znečištění: 2
Přípustné odchylky měření
Přesnost se uvádí v ± (% naměřené hodnoty + počet jednotek (digitů) nejmenšího čísla na displeji.
Tato přesnost platí po dobu 1 roku při teplotě + 23 °C (± 5 °C), při nekondenzující relativní vlhkosti
vzduchu < 75 %.
Měření stejnosměrného napětí (V DC)
200,0 mV
2 000 mV 1 mV
± (0,7% + 3)
0,1 mV
20,00 V 0,01 V
200,0 V
600 V 1 V
± (1,0% + 3)
0,1 V
Ochrana proti přetížení 600 V; Impedance > 1 MΩ
Měření střídavého napětí (V AC)
200 V
600 V 1 V
± (1,5% + 12)
0,1 V
Rozsah frekvence 45 – 450 Hz; Ochrana proti přetížení 600 V; Impedance > 1 MΩ
Měření stejnosměrného proudu
2 000 µA/DC
20 mA 0,01 mA
± (1,5 % + 3)
1 µA
200 mA 0,1 mA
10 A ± (21,5 % + 2) 0,01 A
Ochrana proti přetížení 600 V; vysoce výkonná keramické pojistky
Měření odporu
2 000 Ω 1 Ω
20,00 kΩ 0,01 kΩ
± (1,2% + 4)
2 000 kΩ ± (1,5% + 2) 1 kΩ
Ochrana proti přetížení 250 V; max. 15 s
Test baterií
1,5 V
9 V 0,01 V
± (1,5% + 3)
0,001 V
Zátěžový proud: rozsah 1,5 V: 100 mA; rozsah 9 V: 6 mA
Testování diod
Přibližně 28 V 1 mV
Ochrana proti přetížení 250 V; max. 15 s; Max. testovací proud: 1 mA
Akustický test propojenosti
Problém
Možná příčina
Náv
rh řešení
Ochrana proti přetížení 250 V; max. 15 s; <30 Ω nepřerušovaný zvuk
Nepřekračujte maximální povolené vstupní hodnoty. Nedotýkejte se žádných obvodů
nebo částí obvodů, pokud můžou být vystaveny napětí vyššímu než 33 V AC nebo 70 V
DC! Nebezpečí ohrožení života!
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního
multimetru a zkoušečky napětí. Případné opravy svěřte odbornému servisu. Nevystavujte tento
výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému
slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří
do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují
veliké nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro multimetru (zkoušečky).
Před každým měřením se přesvědčte, že multimetr je nastaven na správný rozsah měření.
Dejte rovněž pozor, abyste na začátku měření nestiskli tlačítko HOLD (pokud se stiskne tlačítko
HOLD, na displeji se zobrazuje nápis „HOLD“). Pokud se na začátku měření stiskne tlačítko HOLD,
nezobrazí se žádná naměřená hodnota!
Pokud se používají měřicí kabely bez ochranných krytů, nesmí se provádět
měření mezi měřicím přístrojem a zemnícím potenciálem v kategorii vyšší,
než je CAT II.

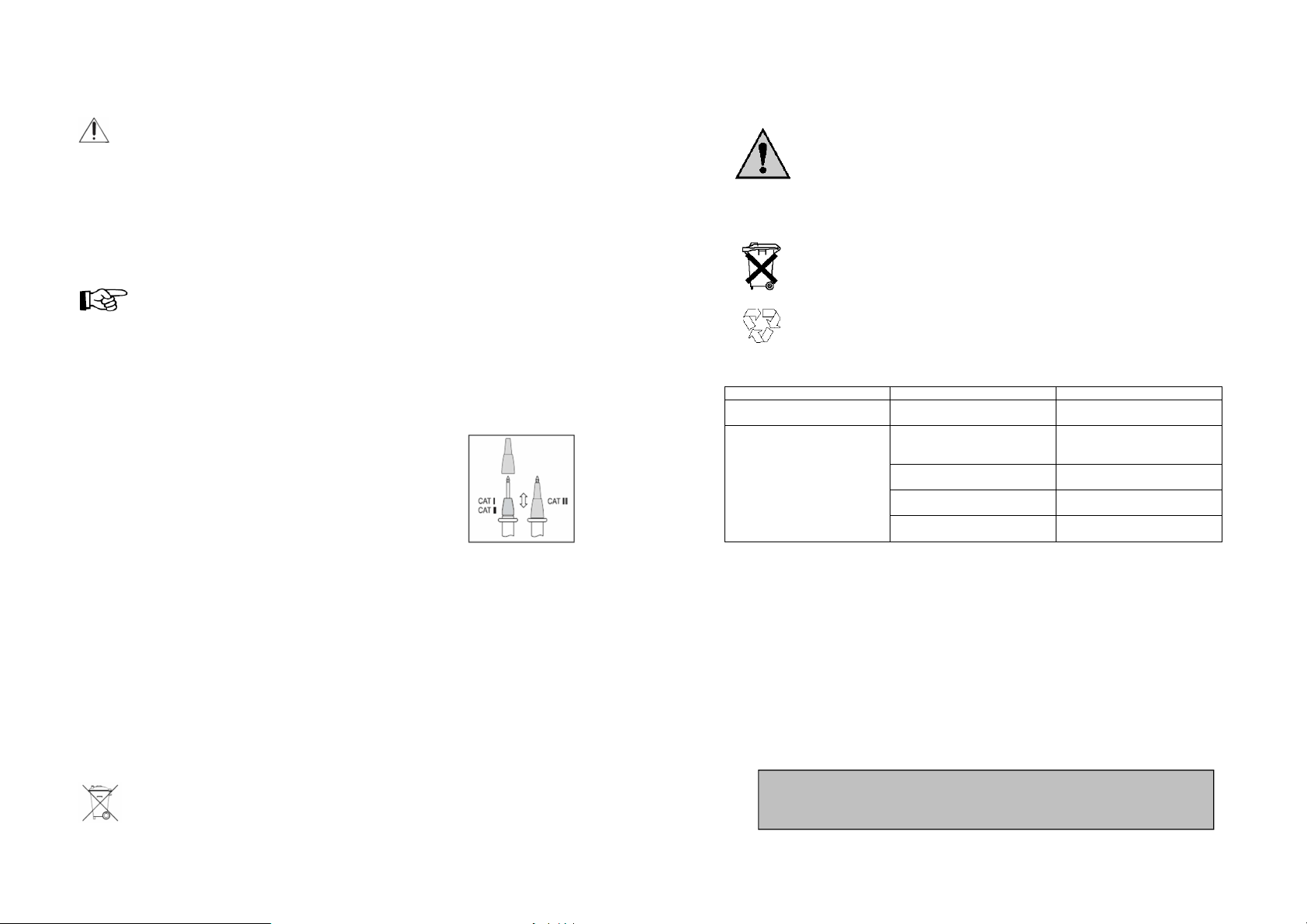

Pokud se provádí měření v CAT III, musí se na měřicí sondy nasadit
ochranné kryty, aby se při měření zabránilo vzniku nechtěných zkratů.
Před každou změnou měřícího rozsahu musejí být měřící kabely odpojeny
od měřeného objektu.
Maximální napětí proti zemi jakéhokoliv vstupu měřicího přístroje nesmí
v žádném případě překročit hodnotu 600 V DC/AC v kategorii CAT III.
Buďte zvláště opatrní při měření střídavých napětí větších než 33 V (AC) nebo stejnosměrných větších
než 70 V DC! Při dotyku vodičů již s těmito napětími můžete utrpět životu nebezpečný úraz
elektrickým proudem.
Aby se zabránilo úrazu elektrickým proudem, nesmíte se během měření v žádném případě dotýkat
přímo nebo nepřímo připojení a měřených bodů. Při měření nesahejte rukou za vroubkovaný držák
měřící sondy ani ne měřicí přístroj.
Před každým měřením zkontrolujte měřicí přístroj a měřící kabely, zda nedošlo k nějakému poškození.
Nikdy neprovádějte měření, zjistíte-li poškození izolace měřících kabelů. Přiložené měřicí kabely mají
indikátor porušení izolace. V případě narušení vnější izolace se objeví druhá izolační vrstva, která má
jinou barvu. V takovém případě přerušte práci a měřicí kabel okamžitě vyměňte.
Nepoužívejte multimetr těsně před, během a hned po bouřce (možnost blesků! / vysoké energetické
přepětí!). Přesvědčte se, že Vaše ruce, obuv, oděv, podlaha, přepínače a jejich komponenty, atd. jsou
suché.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Řešení problémů
Multimetr nepracuje. Není slabá baterie? Zkontrolujte stav baterie
Naměřená hodnota se nemění. Neaktivovala se nesprávná
funkce měření (AC/DC)?
Jsou měřicí kabely správně
připojeny ke zdířkám?
Není aktivní funkce HOLD
(zobrazuje se „HOLD“)?
Je vadná pojistka v měřicím
rozsahu proudu.
Záruka
Na sadu Voltcraft® DT Test Kit 150 (digitální multimetr VC-125 a zkoušečka napětí MS-430)
poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu př i tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/2/2016
a v případě potřeby ji vyměňte.
Zkontrolujte měřicí rozsah
(AC/DC) a v případě potřeby
přepněte funkce.
Ověřte si správné připojení
měřicích kabelů.
Stiskněte tlačítko HOLD,
aby se vypnula funkce HOLD.
Zkontrolujte příslušnou
pojistku.
Loading...
