CYFROWY MIERNIK UNIWERSALNY VC-125
INSTRUKCJA UŻYTKOWANIA
Nr zam.:
1214405
WERSJA 09/16
SPIS TREŚCI
Strona
1. WSTĘP ................................................................................................................................................................. 4
2. ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM ..........................................................................................5
3. ELEMENTY OBSŁUGI ......................................................................................................................................... 6
4. ZAKRES DOSTAWY .............................................................................................................................................6
5. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ............................................................................................... 6
6. OPIS PRODUKTU ................................................................................................................................................ 9
7. DANE I SYMBOLE NA WYŚWIETLACZU ......................................................................................................... 10
8. TRYB POMIARU .................................................................................................................................................11
a) Włączenie miernika .......................................................................................................................................11
b) Pomiar napięcia „V“ ..................................................................................................................................... 12
c) Pomiar prądu stałego „A DC“ ....................................................................................................................... 13
d) Pomiar prądu stałego „mA/µA DC“ .............................................................................................................. 14

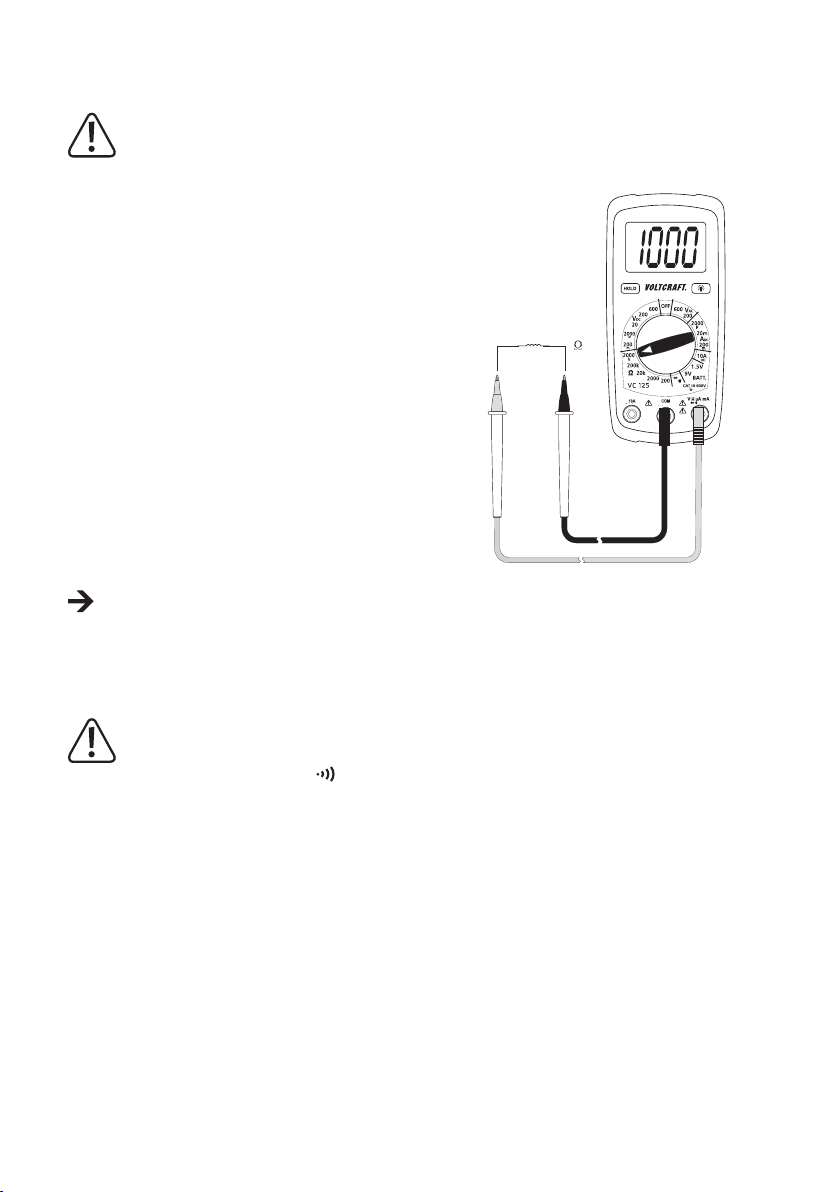

e) Pomiar oporności ......................................................................................................................................... 15
f) Akustyczny pomiar ciągłości ........................................................................................................................ 15
g) Test diod ......................................................................................................................................................16
h) Test baterii ...................................................................................................................................................16
9. FUNKCJE DODATKOWE ................................................................................................................................... 17
a) Funkcja HOLD .............................................................................................................................................. 17
b) Podświetlenie wyświetlacza ......................................................................................................................... 17
10. CZYSZCZENIE I KONSERWACJA ....................................................................................................................17
a) Informacje ogólne ......................................................................................................................................... 17
b) Czyszczenie .................................................................................................................................................18

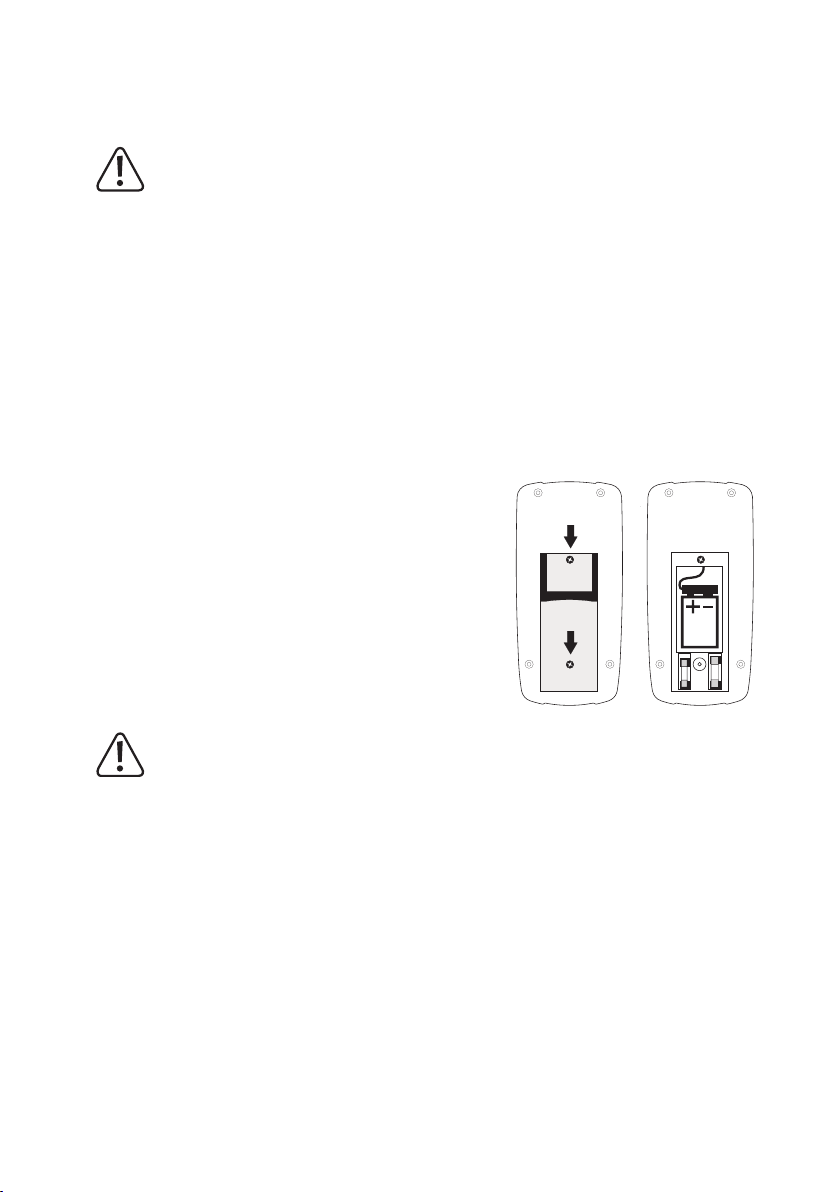

c) Wkładanie i wymiana baterii ........................................................................................................................18
d) Wymiana bezpiecznika ................................................................................................................................ 19
11. UTYLIZACJA ...................................................................................................................................................... 20
12. USUWANIE AWARII ........................................................................................................................................... 20
13. DANE TECHNICZNE .......................................................................................................................................... 21
2
3
1. WPROWADZENIE
Szanowni Państwo,
kupując produkt Voltcraft® dokonali Państwo bardzo dobrego wyboru. Dziękujemy.
Nabyli Państwo produkt o ponadprzeciętnej jakości z rodziny markowych produktów, które na obszarze techniki
pomiarowej, ładowania i sieciowej wyróżniają się fachową kompetencją oraz ciągłymi innowacjami.
Zarówno ambitny amator jak i profesjonalny użytkownik z produktami Voltcraft® znajdzie zawsze rozwiązanie nawet
najtrudniejszych zadań. Voltcraft® oferuje niezawodną technologię w niespotykanie korzystnej relacji ceny do
jakości.
Jesteśmy pewni: Pierwsze zastosowanie urządzenia Voltcraft to początek długiej i dobrej współpracy.
Życzymy zadowolenia z nowego produktu Voltcraft®!
Kontakt z Biurem obsługi Klienta
Klient indywidualny Klient biznesowy
E-mail: bok@conrad.pl b2b@conrad.pl
Tel: 801 005 133 (12) 622 98 22
(12) 622 98 00
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
4
2. ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM
- Pomiar i wyświetlanie wielkości elektrycznych w zakresie kategorii pomiaru CAT III do max 600 V względem potencjału ziemi zgodnie z IEC61010-1 i wszystkich niższych kategorii. Miernik nie może być stosowany w zakresie
kategorii pomiaru CAT IV.
- Pomiar prądu stałego i zmiennego do max 600 V
- Pomiar prądu stałego do max. 10 A
- Pomiar oporności do 2000 Ω
- Akustyczny pomiar ciągłości (<30 Ω)
- Test diod
- Test baterii blokowych 9 V i okrągłych 1,5 V
Do wyboru funkcji pomiaru służy przełącznik obrotowy. Wybór zakresu pomiaru przy wszystkich pomiarach odbywa
się ręcznie.
Przy VC-125 w zakresie pomiaru napięcia AC wyświetlane są wartości średnie. Biegunowość przy ujemnej wartości
zmierzonej jest automatycznie wyświetlana ze znakiem minus (-).
Do pomiarów w środowisku CAT III zaleca się stosowanie środków ochrony indywidualnej. Miernik nie może być
stosowany w zakresie kategorii pomiaru CAT IV.
Do zasilania miernika służy zwykła bateria blokowa 9V (typ 6F22, NEDA1604 lub porównywalne). Urządzenie może
być zasilane wyłącznie bateriami podanego typu. Ze względu na niższą pojemność i wynikający z tego krótszy czas
pracy nie powinno się stosować akumulatorów.
Urządzenia nie można używać, gdy jest ono rozmontowane oraz gdy jest otwarta pokrywa baterii lub jej brakuje.
Wykonywanie pomiarów w strefach zagrożonych wybuchem (Ex) lub w pomieszczeniach wilgotnych oraz w
niekorzystnych warunkach otoczenia jest niedopuszczalne. Niekorzystne warunki otoczenia to: wilgoć lub wysoka
wilgotność powietrza, pył lub palne gazy , pary lub rozpuszczalniki a także burza lub warunki burzowe takie jak silne
pola elektrostatyczne itd.
Do pomiarów należy używać tylko przewodów i wyposażenia odpowiadających specykacji miernika.
Miernik może być używany wyłącznie przez osoby zapoznane z wymaganymi przepisami dotyczącymi pomiaru oraz
możliwymi zagrożeniami. Zaleca się stosowanie środków ochrony indywidualnej.
Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagroże-
niami jak np. zwarcie, pożar, porażenie prądem itp. Produktu nie można zmieniać ani przerabiać!
Należy uważnie przeczytać instrukcję użytkowania i zachować ją do przyszłego użytku.
Bezwzględnie należy stosować się do wskazówek dotyczących bezpieczeństwa!
5
3. ELEMENTY OBSŁUGI
1 Wyświetlacz
2 Przycisk HOLD z blokadą do zablokowania wyświetlania pomiaru
3 Przełącznik obrotowy do wyboru rodzaju pomiaru
4 Gniazdo pomiaru prądu 10 A
5 Gniazdo pomiarowe COM (potencjał odniesienia, „potencjał ujemny)
6 Gniazdo pomiarowe VΩmA („potencjał dodatni“)
7 Rozkładana podstawka
8 Komora baterii
9 Przycisk podświetlenia wyświetlacza
4. ZAKRES DOSTAWY
• cyfrowy miernik uniwersalny VC-125
• bateria blokowa 9V
• 2 przewody pomiarowe ze zdejmowanymi osłonami CAT III
• instrukcja użytkowania
5. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Przed uruchomieniem należy przeczytać całą instrukcję obsługi, zawiera ona ważne wskazówki
dotyczące poprawnej eksploatacji.
W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wyga-
sa gwarancja! Producent nie ponosi odpowiedzialności za dalsze szkody!
Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się
z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie
ponosi żadnej odpowiedzialności! W takich przypadkach wygasa gwarancja.
Produkt opuścił zakład produkcyjny w nienagannym stanie pod względem bezpieczeństwa.
Aby ten stan utrzymać i zapewnić bezpieczną pracę, użytkownik musi stosować się do wskazówek dotyczących
bezpieczeństwa zwartych w niniejszej instrukcji użytkowania.
6
Należy stosować się do następujących symboli:
Symbol wykrzyknika w trójkątnej ramce informuje o ważnych wskazówkach zawartych w niniejszej
instrukcji, których należy bezwzględnie przestrzegać.
Symbol błyskawicy w trójkącie ostrzega przed porażeniem prądem elektrycznym lub ograniczeniem
elektrycznego bezpieczeństwa urządzenia..
Symbol „strzałki” pojawia się przy różnych poradach i wskazówkach dotyczących obsługi.
Niniejsze urządzeń jest zgodne w zakresie CE i spełnia tym samym krajowe i europejskie dyrektywy
Klasa ochrony 2 (podwójna lub wzmocniona izolacja, izolacja ochronna).
Uwaga: przeczytać instrukcję.
CAT I Kategoria pomiarowa I dla pomiarów wykonywanych przy urządzeniach elektrycznych i elektronicznych,
które nie mają bezpośredniego zasilania napięciem (np. urządzenia zasilane bateriami, niskie napięcie
ochronne, napięcie sygnałowe i sterowania itd.)
CAT II Kategoria pomiarowa II dla pomiarów wykonywanych przy urządzeniach elektrycznych i elektronicznych,
które są podłączone bezpośrednio do gniazda zasilania sieciowego. Ta kategoria obejmuje także wszystkie niższe kategorie (np. CAT I do pomiaru napięcia sygnałowego i sterowania).
CAT III Kategoria pomiarowa III dla pomiarów wykonywanych na instalacji w budynkach (np. gniazda i pod-
rozdzielnie). Ta kategoria obejmuje także wszystkie niższe kategorie (np. CAT II do pomiaru urządzeń
elektrycznych). Pomiar w CAT III jest dopuszczalny tylko z końcówkami pomiarowymi o maksymalnej
wolnej długości styku 4 mm i z osłonami na końcówkach pomiarowych.
CAT IV Kategoria pomiarowa IV dla pomiarów wykonywanych na źródle instalacji niskiego napięcia (np. główna
rozdzielnia, przyłącza domowe dostawcy energii elektrycznej itd.) oraz na zewnątrz (np. prace przy
kablach ziemnych, liniach napowietrznych itd.). Ta kategoria obejmuje także wszystkie niższe kategorie.
Pomiar w CAT IV jest dopuszczalny tylko z końcówkami pomiarowymi o maksymalnej wolnej długości
styku 4 mm i z osłonami na końcówkach pomiarowych.
Potencjał ziemi
7
Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokonywanie samowolnych przeróbek i/lub zmian urządzenia.
W przypadku wątpliwości dotyczących działania, bezpieczeństwa lub podłączenia produktu należy zwracać się do
osób dysponujących odpowiednią wiedzą.
Mierniki i wyposażenie nie są zabawkami i muszą być chronione przed dziećmi!
W zastosowaniach przemysłowych należy stosować przepisy bhp stowarzyszeń branżowych odnoszące się do
urządzeń elektrycznych.
Stosowanie mierników w szkołach, instytucjach edukacyjnych, amatorskich warsztatach musi odbywać się pod
nadzorem i na odpowiedzialność przeszkolonego personelu.
Przed każdym pomiarem sprawdzić, czy miernik nie znajduje się w innym zakresie pomiaru. Należy także zwrócić
uwagę, aby przycisk HOLD nie był wciśnięty na początku pomiaru (przy wciśniętym przycisku HOLD na wyświetlaczu pojawia się komunikat „HOLD“). Gdy na początku pomiaru jest wciśnięty przycisk HOLD, na wyświetlaczu nie
pojawi się wynik pomiaru!
Przy stosowaniu przewodów pomiarowych bez osłon pomiary między urządzeniem
pomiarowym a potencjałem ziemi nie mogą być wykonywane powyżej kategorii CAT II .
Przy pomiarach w kategorii CAT III na końcówki pomiarowe należy założyć osłony, aby
uniknąć wszelkich zwarć podczas pomiaru.
Nasunąć osłony na końcówki pomiarowe do zatrzaśnięcia. Aby je zdjąć, należy je
zsunąć z końcówek używając nieco siły.
Przed każdą zmianą zakresu pomiaru należy odsunąć końcówki pomiarowe od obiektu
pomiaru.
Napięcie między punktami podłączenia urządzenia pomiarowego a potencjałem ziemi nie może przekraczać 600 V
DC/AC w CAT III.
Należy zachować szczególną ostrożność przy napięciach o wartościach >33 V napięcia zmiennego AC i >70 V
stałego! Nawet przy takich napięciach dotknięcie przewodu elektrycznego może skutkować groźnym dla życia
porażeniem prądem elektrycznym.
Aby uniknąć porażenia prądem, należy uważać, aby podczas pomiaru nie dotykać, także pośrednio, mierzonych
podłączeń/punktów. Podczas pomiaru nie dotykać końcówek pomiarowych poza wyczuwalnym oznaczeniem
obszaru uchwytów.
Przed każdym pomiarem należy sprawdzić urządzenie i przewody pomiarowe pod kątem uszkodzeń. Nie wykonywać żądnych pomiarów, gdy uszkodzona jest izolacja ochronna (pęknięta, oderwana itd). Kable pomiarowe mają
wskaźnik zużycia. W przypadku uszkodzenia widoczna staje się druga izolacja w innym kolorze. Wyposażenie
pomiarowe nie może być już używane i musi zostać wymienione.
Nie używać miernika krótko przed, podczas i zaraz po burzy (uderzenie pioruna! / przepięcia energetyczne). Należy
pamiętać, żeby dłonie, buty, odzież, posadzka, instalacja i jej części itd. były bezwzględnie suche.
8
Unikać stosowania urządzenia w bezpośredniej bliskości:
- silnych pól magnetycznych i elektromagnetycznych
- anten nadawczych lub generatorów HF.
Mogą ona zafałszować wyniki pomiarów.
Jeśli są podstawy do założenia, że niemożliwa jest dalsza bezpieczna eksploatacja urządzenia, należy je wyłączyć i
zabezpieczyć ją przed ponownym włączeniem. Należy założyć, że bezpieczna praca nie jest możliwa, gdy:
- urządzenie ma widoczne uszkodzenia,
- urządzenie nie działa
- urządzenie było długo składowane w niekorzystnych warunkach lub
- urządzenie było narażone na trudne warunki podczas transportu.
Nigdy nie włączać miernika natychmiast po przeniesieniu z zimnego pomieszczenia do ciepłego. Skrapla się wtedy
woda, która może w pewnych warunkach spowodować zniszczenie urządzenia! Pozostawić urządzenie niewłączone aż osiągnie temperaturę otoczenia.
Nie pozostawiać opakowania bez nadzoru. Opakowanie może stać się niebezpieczną zabawką dla dziecka.
Stosować się także do wskazówek dotyczących bezpieczeństwa zawartych w poszczególnych rozdziałach instrukcji.
6. OPIS PRODUKTU
Zmierzone wartości są prezentowane na mierniku (zwanym dalej DMM) na podświetlanym wyświetlaczu. Wyświetlacz DMM zawiera 2000 Counts (Count = najmniejsza wartość wyświetlacza).
Urządzenie można stosować do użytku prywatnego oraz profesjonalnego do kategorii CAT III.
W kątowych wtyczkach załączonych przewodów pomiarowych znajdują sie osłony transportowe. Należy je zdjąć
przed podłączeniem wtyków na gniazd miernika.
Z tyłu znajduje się rozkładana podstawka (7), dzięki której można ustawić miernik pod kątem. Ułatwia to odczytywa-
nie wyświetlacza.
Przełącznik obrotowy (3)
Do wyboru poszczególnych funkcji pomiaru i zakresów pomiaru służy przełącznik obrotowy.
Przy pozycji przełącznika „OFF“ miernik jest wyłączony. Nieużywane urządzenie należy wyłączyć.
9
7. DANE I SYMBOLE NA WYŚWIETLACZU
Następujące symbole i informacje występują na urządzeniu i na wyświetlaczu.
OFF ustawienie przełącznika „wył“
HOLD włączanie/wyłączanie funkcji Data-Hold. Funkcja Data-Hold jest aktywna
OL wskaźnik przepełnienia; zakres pomiaru został przekroczony
symbol wymiany baterii. Gdy ten symbol pojawi się na wyświetlaczu, należy jak najszybciej wymienić
baterie, aby uniknąć błędów pomiarowych!
symbol stosowanych baterii
symbol testu diod
symbol akustycznego testu ciągłości
AC symbol prąd zmienny
DC symbol prąd stały
V, mV volt (jednostka napięcia elektrycznego), miliwolt (exp.–3)
A, mA, µA amper (jednostka natężenia prądu elektrycznego),
miliamper (exp.–3), mikroamper(exp.–6)
Ω, kΩ om (jednostka oporu elektrycznego), kiloom (exp.3)
przycisk włączenia/wyłączenia podświetlania wyświetlacza
symbol stosowanych bezpieczników
BATT. funkcja testu baterii
10
8. TRYB POMIARU
W żadnym wypadku nie należy przekraczać maksymalnych dopuszczalnych wartości wejścio-
wych. Nie dotykać żadnych układów ani ich części, jeżeli mogą tam występować wyższe napięcia
niż 33 V ACrms lub 70 V DC! Zagrożenie życia!
Przed rozpoczęciem pomiaru sprawdzić podłączone przewody pomiarowe pod kątem uszkodzeń
jak np. rozcięcia, pęknięcia lub zgniecenia. Uszkodzonych przewodów pomiarowych nie można
używać! Zagrożenie życia!
Podczas pomiaru nie dotykać końcówek pomiarowych poza wyczuwalnym oznaczeniem obszaru
uchwytów.
Do miernika mogą być zawsze podłączone tylko dwa przewody pomiarowe, które są potrzebne
do przeprowadzenia pomiaru. Ze względów bezpieczeństwa przed wykonaniem pomiaru usunąć z
miernika wszystkie niepotrzebne przewody pomiarowe.
Pomiary na obwodach prądowych >33 V/AC i >70 V/DC mogą być przeprowadzane tylko przez
wykwalikowane i przeszkolone osoby, które są zaznajomione z odpowiednimi przepisami i
mogącymi się pojawić zagrożeniami.
Przed każdym pomiarem sprawdzić, czy miernik nie znajduje się w innym zakresie pomiaru.
Należy także zwrócić uwagę, aby przycisk HOLD nie był wciśnięty na początku pomiaru (przy
wciśniętym przycisku HOLD na wyświetlaczu pojawia się komunikat „HOLD“). Gdy na początku
pomiaru jest wciśnięty przycisk HOLD, na wyświetlaczu nie pojawi się wynik pomiaru!
Dla własnego bezpieczeństwa należy stosować się wskazówek dotyczących bezpieczeństwa,
przepisów i zabezpieczeń.
Pomiary należy zawsze zaczynać z największym zakresem. W razie potrzeby należy przełączyć później
miernik na kolejny mniejszy zakres. Przed zmianą zakresu pomiarowego zawsze odsunąć końcówki pomiarowe od obiektu pomiaru. Pojawienie się symbolu „OL“ (= przepełnienie) oznacza przekroczenie zakresu
pomiaru.
a) Włączenie miernika
Miernik jest włączany i wyłączany przełącznikiem obrotowym. Ustawić przełącznik obrotowy (3) w odpowiedniej
pozycji pomiarowej. Aby wyłączyć miernik, ustawić przełącznik w pozycji „OFF“. Nieużywane urządzenie należy
wyłączyć.
Przed praca z miernikiem, należy założyć załączoną baterię. Wkładanie i wymiana baterii są
opisane w rozdziale „Czyszczenie i konserwacja“.
11
b) Pomiar napięcia „V“
Przy wykonywaniu pomiaru napięcia stałego„V DC“ (V ) należy postępować w następujący sposób:
- Włączyć DMM i wybrać odpowiedni zakres pomiarowy „V DC“.
- Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego
V (6) a czarny do gniazda COM (5).
- Połączyć obie końcówki pomiarowe z obiektem pomiaru (bateria, instalacja itd.). Czerwona końcówka pomiarowa odpowiada biegunowi
plusowemu a czarna minusowemu.
- Aktualna zmierzona wartość ukazuje się na wyświetlaczu.
- Po dokonaniu pomiaru odłączyć przewody pomiarowe od obiektu i
wyłączyć miernik.
Gdy przy napięciu stałym przed wynikiem pomiaru pojawie
się znak minus „-“, oznacza to, że zmierzone napięcie jest ujemne (lub przewody pomiarowe są zamienione
miejscami).
Zakres napięcia „V DC“ wykazuje opór wejściowy >1 milioma.
Przy wykonywaniu pomiaru napięcia zmiennego „V AC“ (V ) należy postępować w następujący sposób:
- Włączyć DMM i wybrać odpowiedni zakres pomiarowy „V AC“.
-
Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego V (6) a czarny do gniazda COM (5).
- Połączyć obie końcówki pomiarowe z obiektem pomiaru (generator, napięcie w sieci itd.).
- Aktualna zmierzona wartość ukazuje się na wyświetlaczu.
- Po dokonaniu pomiaru odłączyć przewody pomiarowe od obiektu i wyłączyć miernik.
Zakres napięcia „V AC“ wykazuje opór wejściowy >1 M oma.
12
c) Pomiar prądu stałego „A DC“
Maksymalne dopuszczalne napięcie w obwodzie prądowym względem potencjału ziemi nie może
przekroczyć 600 V w CAT II i CAT III .
Pomiar prądu zawsze odbywa się szeregowo do odbiornika. Przed podłączeniem miernika należy obwód prądowy
odłączyć od prądu. Po zakończeniu pomiaru najpierw odłączyć obwód od prądu a dopiero potem usunąć przewody
pomiarowe. Zapobiega to powstawaniu łuku świetlnego.
Pomiary prądu >5 A mogą trwać maksymalnie 30 i między pomiarami należy zachować co najmniej 15 minut
przerwy.
Przy wykonywaniu pomiaru prądu stałego (A DC ) > 200 mA należy postępować w następujący sposób:
- Włączyć DMM przełącznikiem obrotowym (3) i wybrać odpowiedni
zakres pomiarowy „10 A“.
-
Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego
10A (4) a czarny do gniazda COM (5).
- Podłączyć obie końcówki pomiarowe szeregowo do odbiornika.
Czerwona końcówka pomiarowa odpowiada biegunowi plusowemu a
czarna minusowemu. Włączyć obwód prądowy.
- Zmierzona wartość ukazuje się na wyświetlaczu.
Gdy przy prądzie stałym przed wynikiem pomiaru pojawie się znak minus „-“, oznacza to, że prąd płynie
odwrotnie (lub przewody pomiarowe są zamienione miejscami).
- Po zakończeniu pomiaru odłączyć obwód od prądu i zdjąć końcówki pomiarowe z obiektu. Wyłączyć urządzenie.
Ustawić przełącznik obrotowy w pozycji „OFF“.
13
d) Pomiar prądu stałego „mA/µA DC“
Maksymalne dopuszczalne napięcie w obwodzie prądowym względem potencjału ziemi nie może
przekroczyć 600 V w CAT II i CAT III .
Pomiar prądu zawsze odbywa się szeregowo do odbiornika. Przed podłączeniem miernika należy obwód prądowy
odłączyć od prądu. Po zakończeniu pomiaru najpierw odłączyć obwód od prądu a dopiero potem usunąć przewody
pomiarowe. Zapobiega to powstawaniu łuku świetlnego.
Wewnętrzny opór miernika poprzez zintegrowany bezpiecznik powoduje w zakresie mA nieznaczny spadek napięcia
w obwodzie pomiarowym (max. 200 mV), który w większości przypadków można zignorować.
Przy wykonywaniu pomiaru prądu stałego (mA/µA DC ) < 200 mA należy postępować w następujący
sposób:
- Włączyć DMM przełącznikiem obrotowym (3) i wybrać odpowiedni zakres pomiarowy „mA/µA.
-
Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego mA (6) a czarny do gniazda COM (5).
- Podłączyć obie końcówki pomiarowe szeregowo do odbiornika. Czerwona końcówka pomiarowa odpowiada
biegunowi plusowemu a czarna minusowemu. Włączyć obwód prądowy.
- Zmierzona wartość ukazuje się na wyświetlaczu.
Gdy przy prądzie stałym przed wynikiem pomiaru pojawie się znak minus „-“, oznacza to, że prąd płynie
odwrotnie (lub przewody pomiarowe są zamienione miejscami).
- Po zakończeniu pomiaru odłączyć obwód od prądu i zdjąć końcówki pomiarowe z obiektu. Wyłączyć urządzenie.
Ustawić przełącznik obrotowy w pozycji „OFF“.
14
e) Pomiar oporności
Upewnić się, że wszystkie części obwodów, obwody i podzespoły oraz inne obiekty, które mają
zostać zmierzone, nie znajdują się pod napięciem i są rozładowane.
Przy wykonywaniu pomiaru oporności należy postępować w następujący sposób:
- Włączyć DMM i wybrać odpowiedni zakres pomiarowy „Ω/kΩ“.
- Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego
Ω (6) a czarny do gniazda COM (5).
- Sprawdzić ciągłość przewodów pomiarowych stykając ze sobą obie
końcówki. Wtedy powinien pojawić się opór ok. 0 - 1,5 oma (opór
własny przewodów pomiarowych).
- Połączyć teraz obie końcówki pomiarowe z obiektem pomiaru.
Jeśli mierzony obiekt nie jest wysokoomowy lub przerwany, wynik
pomiaru pojawi się na wyświetlaczu. Odczekać, aż wskazanie
się ustabilizuje. Przy oporności >1 milioma może to potrwać kilka
sekund.
- Jeśli na wyświetlaczu pojawi się „OL“ (= przepełnienie), oznacza to
wykroczenie poza zakres pomiaru lub przerwanie obwodu pomiarowego.
- Po dokonaniu pomiaru odłączyć przewody pomiarowe od obiektu i
wyłączyć miernik.
Przy przeprowadzaniu pomiaru rezystancji zwracać uwagę, aby punkty pomiarowe dotykane końcówkami
pomiarowymi były wolne od zanieczyszczeń, oleju, laku lutowniczego i podobnych substancji. Może to
zafałszować wynik pomiaru.
f) Akustyczny pomiar ciągłości
Upewnić się, że wszystkie części obwodów, obwody i podzespoły oraz inne obiekty, które mają
zostać zmierzone, nie znajdują się pod napięciem i są rozładowane.
- Włączyć DMM i wybrać funkcję pomiaru .
- Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego V (6) a czarny do gniazda COM (5).
- Jako ciągłość przyjmuje się wartość ok. <30 omów i wtedy rozlega się sygnał dźwiękowy. Przy tym pomiarze
informacje pojawiające się na wyświetlaczu są bez znaczenia.
- Jeśli na wyświetlaczu pojawi się „OL“ (= przepełnienie), oznacza to wykroczenie poza zakres pomiaru lub przerwanie obwodu pomiarowego.
- Po dokonaniu pomiaru odłączyć przewody pomiarowe od obiektu i wyłączyć miernik.
15
g) Test diod
Upewnić się, że wszystkie części obwodów, obwody i podzespoły oraz inne obiekty, które mają zostać
zmierzone, nie znajdują się pod napięciem i są rozładowane.
- Włączyć DMM i wybrać zakres pomiaru .
- Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego
V (6) a czarny do gniazda COM (5).
- Sprawdzić ciągłość przewodów pomiarowych stykając ze sobą
obie końcówki. Następnie musi pojawić się wartość ok. 000. DMM
wydaje sygnał dźwiękowy, który jest bez znaczenia dla testu diod.
- Połączyć obie końcówki pomiarowe z obiektem pomiaru (dioda).
- Na wyświetlaczu pojawia się wartość napięcia w kierunku przewodzenia „UF“ w miliwoltach (mV). Jeśli pojawie się „OL“, oznacza
to, że dioda została zmierzona w kierunku zaporowym (UR) lub jest
uszkodzona (przerwanie). Dla sprawdzenia należy wykonać pomiar
z zamienionymi biegunami. Przy napięciu ciągłości ok. <30 mV
pojawia się sygnał dźwiękowy, który jednak nie ma znaczenia.
- Po dokonaniu pomiaru odłączyć przewody pomiarowe od obiektu i
wyłączyć miernik.
h) Test baterii
Test baterii umożliwia sprawdzenie napięcia na zaciskach baterii
blokowych 9 V i okrągłych 1,5 V. Podczas testu na baterię podawany
jest mały prąd, który daje wiążący wiarygodny wynik testu.
- Włączyć DMM i wybrać odpowiedni zakres pomiaru „BATT.“.
- Podłączyć czerwony przewód pomiarowy do gniazda pomiarowego
V (6) a czarny do gniazda COM (5).
- Połączyć obie końcówki pomiarowe z obiektem pomiaru (bateria).
- Na wyświetlaczu pojawia się wartość napięcia na biegunach baterii
pod obciążeniem w woltach.
- Po dokonaniu pomiaru odłączyć przewody pomiarowe od obiektu i
wyłączyć miernik.
16
9. FUNKCJE DODATKOWE
a) Funkcja HOLD
Funkcja HOLD powoduje zatrzymanie na wyświetlaczu aktualnie wyświetlanej zmierzonej wartości, aby można ją
była spokojnie odczytać i zaprotokołować.
Przy sprawdzaniu przewodów znajdujących się pod napięciem upewnić się, że ta funkcja na
początku testu jest wyłączona. W przeciwnym wypadku pojawi się fałszywy wynik pomiaru!
Należy zwrócić uwagę, aby przycisk HOLD nie był wciśnięty na początku pomiaru (przy wciśnię-
tym przycisku HOLD na wyświetlaczu pojawia się komunikat „HOLD“).. Gdy na początku pomiaru
jest wciśnięty przycisk HOLD, na wyświetlaczu nie pojawi się wynik pomiaru!
Aby włączyć funkcję Hold, należy nacisnąć przycisk „HOLD“ (2). Przycisk blokuje się i na wyświetlaczu pojawia się
„HOLD“ .
Aby wyłączyć funkcję HOLD, należy ponownie nacisnąć przycisk „HOLD“. Komunikat „HOLD“ znika.
b) Podświetlenie wyświetlacza
Przy włączonym DMM przyciskiem podświetlenia z blokadą (9) można włączyć i wyłączyć podświetlenie wyświetlacza. Każde naciśnięcie włącza lub wyłącza podświetlenie. Podświetlenie jest włączone tak długo, aż funkcja ta
zostanie wyłączona przyciskiem podświetlenia (9) lub przełącznikiem obrotowym (pozycja „OFF).
10. CZYSZCZENIE I KONSERWACJA
a) Informacje ogólne
Aby zapewnić dokładność wskazań miernika przez długi czas, powinien on być raz w roku kalibrowany.
Oprócz okresowego czyszczenia i wymiany baterii oraz bezpiecznika urządzenie nie wymaga konserwacji.
Opis wymiany baterii i bezpiecznika znajduje się w dalszej części.
Należy regularnie sprawdzać bezpieczeństwo techniczne urządzenia np. uszkodzenia obudowy,
zgniecenia itd..
17
b) Czyszczenie
Przed czyszczeniem urządzenia należy zapoznać się z następującymi wskazówkami dotyczącymi bezpieczeństwa:
Po otwarciu pokryw lub usunięciu części, oprócz tych, które można otworzyć ręką, mogą zostać
odkryte elementy znajdujące się pod napięciem.
Przed przystąpieniem do czyszczenia lub naprawy urządzenia należy odłączyć wszystkie przewo-
dy podłączone do miernika i mierzonych obiektów. Wyłączyć miernik.
Do czyszczenia nie zużywać żadnych szorujących środków, benzyny, alkoholu i podobnych. Może to naruszyć
uszkodzić powierzchnię miernika. Poza tym opary są szkodliwe dla zdrowia i wybuchowe. Do czyszczenia nie
używać także narzędzi o ostrych krawędziach, śrubokrętów, szczotek metalowych itp.
Do czyszczenia urządzenia, wyświetlacza i przewodów pomiarowych używać czystej, nie strzępiącej się, antystatycznej i lekko zwilżonej szmatki. Przed rozpoczęciem kolejnego pomiaru urządzenie musi całkowicie wyschnąć.
c) Wkładanie i wymiana baterii
Do pracy miernik potrzebuje baterii blokowej 9 V (np. 6F22 lub zamiennik). Przy pierwszym uruchomieniu lub gdy na
wyświetlaczu pojawi się symbol wymiany baterii , należy założyć nową, pełna baterię.
Sposób postępowania przy wkładaniu/wymianie baterii:
- Odłączyć podłączone przewody pomiarowe od mierzonego obwodu
i od miernika. Wyłączyć miernik.
- Odchylić do góry znajdującą się z tyłu podstawkę i pasującym krzyżowym śrubokrętem odkręcić dwie śruby pokrywy komory baterii
(8). Zdjąć pokrywę komory baterii.
- Wymienić wyczerpaną baterię na nową tego samego typu. Połączyć
nową baterię odpowiednimi biegunami z klipsem i umieścić nową
baterię w komorze. Zwrócić uwagę na oznaczenia biegunów w
komorze baterii.
- Starannie zamknąć obudowę.
W żadnym wypadku nie używać urządzenia z otwartą obudową. !ZAGROŻENIE ŻYCIA!
Nie pozostawiać w urządzeniu zużytych baterii, ponieważ nawet baterie zabezpieczone przed wy-
laniem się zawartości mogą ulec korozji, wskutek której mogą uwolnić się chemikalia stanowiące
zagrożenie dla zdrowia i mogące zniszczyć urządzenie.
Nie pozostawiać leżących baterii bez nadzoru. Moga one zostać połknięte przez dzieci lub zwie-
rzęta domowe. Jeśli coś takiego się zdarzy, należy natychmiast sprowadzić lekarza.
Przy dłuższym nieużywaniu urządzenia wyjąć z niego baterie, aby zapobiec wydostaniu się ich
zawartości.
Baterie, z których wypłynęła zawartość lub uszkodzone mogą spowodować poparzenia przy
kontakcie ze skórą. W takim przypadku zastosować odpowiednie rękawice ochronne.
Baterii nie można ładować ani rozkładać. Zachodzi ryzyko pożaru i wybuchu!
Uważać, aby nie zewrzeć baterii. Nie wrzucać baterii do ognia.
18
Odpowiednie baterie alkaliczne dostępne są pod następującym numerem zamówienia:
Nr zam. 65 25 09 (zamawiać 1x).
Należy używać tylko baterii alkalicznych, ponieważ są one wydajne i długotrwałe.
d) Wymiana bezpiecznika
Zakresy pomiarowe prądu są zabezpieczone przed przeciążeniem bezpiecznikami wielkiej mocy. Jeśli nie można
wykonać pomiarów w zakresie prądowym, to prawdopodobnie uszkodzone są bezpieczniki i muszą zostać wymienione.
Podczas wymiany bezpiecznika stosować się bezwzględnie do zasad bezpieczeństwa!
Upewnić się, że bezpiecznik jest wymieniany na bezpiecznik podanego typu i o podanym natę-
żeniu prądu. Zastosowanie nieodpowiedniego lub naprawianego bezpiecznika lub mostkowanie
wyłącznika bezpiecznika jest niedopuszczalne i może spowodować pożar.
Sposób postępowania podczas wymiany bezpiecznika:
- Odłączyć podłączone przewody pomiarowe od mierzonego obwodu i od miernika. Wyłączyć miernik.
- Odpowiednim śrubokrętem krzyżowym odkręcić
cztery śruby obudowy znajdujące się na tylnej
ściance. Ostrożnie rozdzielić obie połowy obudowy
i odsunąć na bok tylna część, jak na rysunku obok.
Uważać na kabel baterii.
- Wymienić uszkodzony bezpiecznik na nowy tego
samego typu i o tym samym natężeniu prądu .
FUSE1: FF200 mA 600 V 5 mm x 20 mm
FUSE2: F10A 600 V 5 mm x 20 mmm
Zwracać zawsze uwagę na informacje zamieszczo-
ne na urządzeniu oraz dane zastosowanych bezpieczników.
- Starannie zamknąć obudowę.
W żadnym wypadku nie używać urządzenia z otwartą obudową. !ZAGROŻENIE ŻYCIA!
19
11. UTYLIZACJA
Urządzenia elektroniczne są materiałami do odzysku i nie mogą być wyrzucane razem ze śmieciami
domowymi. Po ostatecznym wycofaniu urządzenia z eksploatacji należy oddać je do utylizacji zgodnie z
obowiązującymi przepisami w gminnej jednostce zbioru złomu elektronicznego. Utylizacja ze śmieciami
domowymi jest zabroniona.
Utylizacja zużytych baterii!
Użytkownik urządzenia jest ustawowo (rozporządzenie o bateriach) zobowiązany do zwrotu starych zużytych baterii
i akumulatorów. Ich utylizacja ze śmieciami domowymi jest zabroniona!
Baterie i akumulatory zawierające szkodliwe substancje są oznaczone symbolem ukazanym obok, który
informuje o zakazie ich utylizacji ze śmieciami domowymi. Oznaczenia decydujących metali ciężkich
brzmią: Cd = kadm, Hg = rtęć, Pb = ołów. Zużyte baterie/akumulatory można oddawać nieodpłatnie w
miejscach zbiórki organizowanych przez gminę, w naszych liach lub wszędzie tam, gdzie są sprzedawane baterie i akumulatory!
W ten sposób użytkownik spełnia swoje ustawowe zobowiązania oraz przyczynia się do ochrony środowiska.
12. USUWANIE AWARII
Kupując miernik nabyli Państwo produkt zbudowany zgodnie z najnowszym stanem wiedzy technicznej i
bezpieczny w użyciu.
Mimo to mogą pojawić się problemy i usterki.
Dlatego poniżej podano opis, jak można samemu w posty sposób usunąć możliwe awarie:
Bezwzględnie stosować się do wskazówek dotyczących bezpieczeństwa!
Błąd Możliwa przyczyna Możliwe usunięcie
Miernik nie działa Czy baterie są wyczerpane? Sprawdzić stan baterii. Wymiana baterii.
Czy aktywna jest nieodpowiednia
funkcja pomiaru (AC/DC)?
Czy przewody pomiarowe są dokładnie
Brak zmiany mierzonej
wartości
Inne naprawy niż wyżej opisane mogą być wykonywane wyłącznie przez upoważnionego spe-
cjalistę. W przypadku pytań dotyczących obchodzenia się z miernikiem należy zwracać się do
naszego działu wsparcie technicznego.
podłączone do gniazd pomiarowych?
Czy funkcja Hold została włączona
(komunikat „HOLD“)
Uszkodzony bezpiecznik zakresu
pomiaru prądu
Sprawdzić zakres pomiaru (AC/DC) i w
razie potrzeby przełączyć funkcję.
Sprawdzić podłączenie przewodów
pomiarowych.
Nacisnąć przycisk "HOLD", aby włączyć
tę funkcję.
Sprawdzić odpowiedni bezpiecznik
20
13. DANE TECHNICZE
Wyświetlacz .........................................................2000 Counts (znaków)
Prędkość pomiaru ................................................ ok. 2 pomiary na sekundę
Procedura pomiaru V/AC ..................................... średnia arytmetyczna
Długość przewodów pomiarowych ......................po ok. 90 cm
Impedancja pomiaru ............................................ >1 MΩ (zakres V)
Odstęp między gniazdami pomiarowymi .............19 mm
Zasilanie napięciem .............................................bateria blokowa 9 V (NEDA 1604, 6F22 lub zamiennik)
Warunki eksploatacji ............................................ 0 do 50 °C (<70% wzgl. wilgotność powietrza)
Wysokość pracy ..................................................max 2000 m
Warunki składowania ........................................... -20 °C do +60 °C (<80% wzgl. wilgotność powietrza)
Waga ...................................................................ok. 210 g
Wymiary (dł. x szer. x wys.) .................................138 x 68 x 37 (mm)
Kategoria pomiaru ...............................................CAT III 600 V
Stopień zabrudzenia ............................................2
Tolerancje pomiaru
Dokładność w ± (% odczytu + błędy wyświetlania w znakach (= ilość najmniejszych miejsc)). Dokładność obowiązuje przez rok przy temperaturze +23°C (± 5°C), względnej wilgotności powietrza poniżej 75%, bez kondensacji.
Napięcie stałe (V DC)
Zakres Dokładność Rozdzielczość
200,0 mV
2000 mV 1 mV
20,00 V 0,01 V
200,0 V
600 V 1 V
ochrona przeciążeniowa 600 V; impedancja: >1 MΩ
±(0,7% + 3)
±(1,0% + 3)
0,1 mV
0,1 V
21
Napięcie zmienne (V AC)
Zakres Dokładność (przy 50/60 Hz) Rozdzielczość
200 V
600 V 1 V
zakres częstotliwości 45 - 450 Hz; ochrona przeciążeniowa 600 V; impedancja: >1 MΩ
Prąd stały
Zakres Dokładność Rozdzielczość
2000 µA
20 mA 0,01 mA
200 mA 0,1 mA
10 A ±(2,5% + 2) 0,01 A
ochrona przeciążeniowa 600 V; wysokosprawne bezpieczniki ceramiczne
Oporność
Zakres Dokładność Rozdzielczość
200,0 Ω
2000 Ω 1 Ω
20,00 kΩ 0,01 kΩ
200,0 kΩ 0,1 kΩ
2000 kΩ ±(1,5% + 2) 1 kΩ
ochrona przeciążeniowa 250 V, max. 15 s
±(1,5% + 12)
±(1,5% + 3)
±(1,2% + 4)
0,1 V
1 µA
0,1 Ω
Test baterii
Zakres Dokładność Rozdzielczość
1,5 V
9 V 0,01 V
prąd obciążenia:
zakres 1,5 V: 100 mA
zakres 9 V: 6 mA
±(1,5% + 3)
0,001 V
22
Test diod
Napięcie probiercze Rozdzielczość
ok. 2,8 V 1 mV
Ochrona przeciążeniowa: 250 V max. 15 s; prąd probierczy max 1 mA
Akust. kontrola ciągłości
Ochrona przeciążeniowa: 250 V max 15 s; <30 Ω sygnał ciągły
W żadnym wypadku nie należy przekraczać maksymalnych dopuszczalnych wartości wejścio-
wych. Nie dotykać żadnych układów ani ich części, jeżeli mogą tam występować wyższe napięcia
niż 33 V/ACrms lub 70 V/DC! Zagrożenie życia!
23
Stopka redakcyjna
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy
(www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie
mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej
zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w
chwili druku.
© Copyright 2015 by Conrad Electronic SE. V4_0916_02/VTP
Loading...
