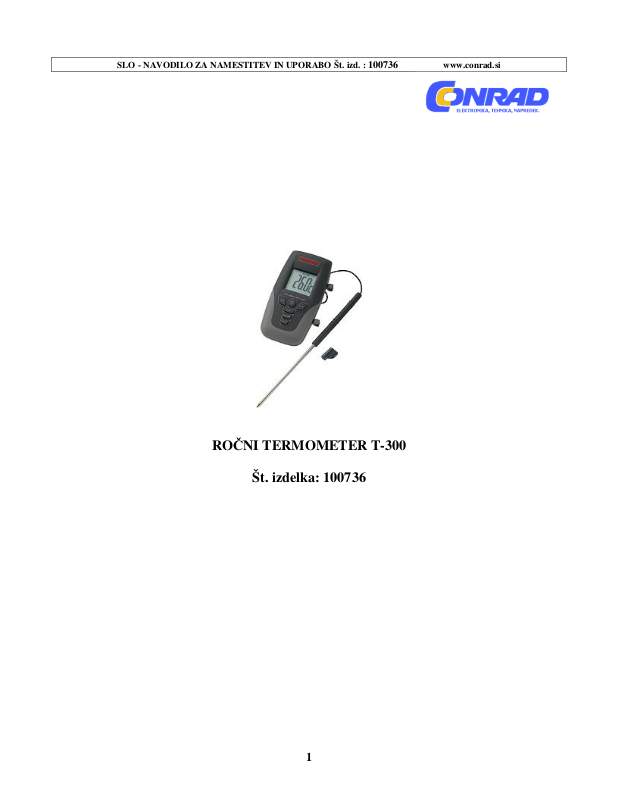

SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. : 100736 www.conrad.si
ROČNI TERMOMETER T-300
Št. izdelka: 100736
1
KAZALO
1 NAMEN UPORABE....................................................................................................................... 3
2 VARNOSTNI NAPOTKI............................................................................................................... 3
3 UPRAVLJALNI ELEMENTI ....................................................................................................... 4
4 ZAMENJAVA BATERIJ............................................................................................................... 4
5 OBRATOVANJE............................................................................................................................ 5
5.1 Prikaz maksimalne in minimalne temperature.................................................................... 5
5.2 Alarm visoke / nizke temperature ......................................................................................... 5
6 ODSTRANITEV ............................................................................................................................. 6
6.1 Odstranitev starih električnih in elektronski naprav .......................................................... 6
6.2 Odstranitev izrabljenih baterij / akumulatorjev.................................................................. 6
7 TEHNIČNI PODATKI................................................................................................................... 7
2
1 NAMEN UPORABE
Izdelek je predviden za merjenje temperatur v območju med -50oC in 300oC. Merilno tipalno je
pritrjeno na termometru in je primeren za merjenje temperatur zraka, temperatur v mehkih snoveh ali
tekočinah. Maksimalne in minimalne izmerjene vrednosti bodo med merjenjem shranjene. Poleg tega
pa je tudi alarma za zelo visoke in nizke temperature.
Termometer mora obratovati z LR44 gumbasto baterijo. Izdelek lahko obratujete samo v suhih
notranjih prostorih.
Izdelek je EMV preverjen in izpolnjuje zahteve veljavnih evropskih in nacionalnih smernic. CE
konformnost je bila dokazana, ustrezni dokumenti so shranjeni pri proizvajalcu.
Iz varnostnih in dostopnih razlogov (CE) samodejna predelava in / ali spreminjanje izdelka ni
dovoljeno. Druga uporaba od zgoraj opisane ni dovoljena in lahko vodi k poškodovanju izdelka. Poleg
tega je to povezano z nevarnostmi, kot so npr. kratek stik, požar, električni udarec, itd. Navodilo za
uporabo natančno preberite in ga shranite za kasnejšo uporabo.
2 VARNOSTNI NAPOTKI
Za poškodbe, ki nastanejo z neupoštevanjem tega navodila za uporabo, ne velja več
pravica iz garancije! Za posledične škode ne prevzemamo odgovornosti! Za
poškodbe stvari in oseb, katere nastanejo zaradi nepravilne uporabe in z
neupoštevanjem varnostnih napotkov, ne prevzemamo odgovornosti!
Pomembni napotki, katere je potrebno nujno upoštevati so v tem navodilu za
uporabo označeni s klicajem.
Varnost izdelka
• Izdelka ne smete izpostavljati znatnim mehanskim obremenitvam.
• Izdelka ne smete izpostaviti ekstremnim temperaturam, direktnemu sončnemu
sevanju, močnim vibracijam ali vlagi.
• Naprave ne uporabite takoj takrat, ko ste jo prinesli iz hladnega v topel prostor.
Kondenzacijska voda lahko uniči napravo. Z uporabo izdelka počakajte tako dolgo,
dokler le-ta ne pridobi temperature okolja.
• Med ko je kovinski del tipala odporen proti visokim temperaturam, plastičnega
okvira izdelka ne smete izpostavljati visokim temperaturam. Merjenega objekta se
nikoli ne dotaknite s plastičnim okvirjem.
• Proizvajalec in prodajalec ne prevzemata odgovornosti za nepravilno izmerjene
vrednosti in eventualno zaradi tega nastale posledice.
• Tega izdelka ne smete uporabiti na komponentah, katere so pod električno napetostjo.
Varnost baterij
• Pri vstavitvi baterij pazite na pravilno polarnost.
• Za preprečitev poškodb zaradi izteka baterij, odstranite baterije iz naprave kadar le-te
dlje časa ne boste uporabljali. Iztečeni ali pokvarjeni akumulatorji lahko pri stiku s
3
kožo povzročijo razjede. Pri ravnanju z pokvarjenimi akumulatorji nosite zaščitne
rokavice.
• Baterije hranite izven dosega otrok. Baterij ne pustite ležati naokoli, ker lahko le-te
pojedo otroci ali domače živali.
• Akumulatorjev ne razstavite, z njimi ne naredite kratkega stika in jih ne vrzite v
ogenj. Nikoli ne poskušajte polniti baterij, katere niso predvidene za polnjenje.
Obstaja nevarnost eksplozije!
Razno
• Izdelek ni igrača! Ne sodi v otroške roke ter ga hranite izven dosega otrok in živali!
• Popravilo naprave lahko izvede samo strokovnjak.
• V primeru, da imate vprašanja v zvezi z ravnanjem naprave na katera ni odgovorjeno
v tem navodilu za uporabo, potem se obrnite na našo tehnično pomoč.
3 UPRAVLJALNI ELEMENTI
1 Monitor
2 Tipka »LO AL«
3 Tipka »ON / OFF«
4 Tipka »HI AL«
5 Tipka H / T«
6 Tipka »MAX / MIN«
7 Tipka »oF/oC«
8 Pokrov za konico tipala
9 Tipalo
10 Pokrov predala za kable
11 Stojalo
12 Pokrov predala za baterije
4 ZAMENJAVA BATERIJ
Baterijo zamenjajte, ko se prikaže simbol za nizko stanje baterije .
1. Odprite stojalo (11) in odprite pokrov predala za baterije (12).
2. V predal za baterije vstavite LR44 gumbasto baterijo. Pozitivni pol baterije naj kaže navzven.
3. Zaprite predal za baterije.
4
5 OBRATOVANJE
1. Za vklop termometra pritisnite tipko »ON / OFF« (3). Signalni ton naznani, da je termometer
vklopljen. Vsi segmenti prikaza bodo prikazani za približno 1 sekundo.
2. Odprite pokrov predala za kabel (10) in nato za odprtje predala kabla potegnite pokrov predala za
kabel (10) navzgor.
3. Sprostite primeren del kabla, ga položite na držalo kabla in zaprite predal za kabel.
4. Odstranite pokrov s konice tipala (8).
5. Kovinsko konico tipala (9) držite v snovi za merjenje. Izmerjena temperatura bo prikazana na
monitorju (1). Da se izmerjena vrednost stabilizira traja približno 8 sekund.
6. Za pridržanje izmerjene temperature pritisnite tipko »H / T«. Na zgornjem desnem kotu monitorja
(1) utripa »HOLD«. Za ponovno merjenje pritisnite tipko (5).
7. Za nastavitev merske enote oC ali oF pritisnite tipko »oF/oC«.
8. Za izklop termometra pritisnite tipko »ON / OFF« (3). V nasprotnem primeru se naprava
avtomatsko izklopi v roku 1 sekunde (če ni zaznana aktivnost).
Za natančno merjenje držite kovinsko konico najmanj 10 mm globoko v snovi za merjenje.
5.1 Prikaz maksimalne in minimalne temperature
1. Za menjavo med prikazom minimalne in maksimalne izmerjene temperature pritisnite tipko »MAX
/ MIN« (6).
2. »MIN« bo prikazano skupaj z minimalno temperaturo, »MAX« pa bo prikazano skupaj z
maksimalno temperaturo.
3. Termometer se po 3 sekundah avtomatsko vrne nazaj na normalno pripravljenost obratovanja in
prične meriti.
5.2 Alarm visoke / nizke temperature
1. Držite pritisnjeno tipko »HI AL« (4) oziroma tipko »LO AL«, da nastavite mejno vrednost
temperaturnega alarma v območju med -50oC in 300oC.
2. Za hitro povišanje vrednosti držite pritisnjeno tipko ali pa pritisnite tipko enkrat, da vsakič povečate
vrednost za eno stopinjo.
3. Termometer se po 3 sekundah avtomatsko vrne nazaj na normalno pripravljenost obratovanja in
prične meriti. Prikaz »HI« na monitorju prikazuje, da je aktiviran alarm za visoke temperature,
»LO« pa prikazuje, da je aktiviran alarm za nizke temperature.
4. Takoj ko bo dosežena zgornja / spodnja mejna vrednost bo alarm zazvonil štirikrat na minuto.
5. Za izklop alarma pritisnite poljubno tipko.
6. Za brisanje nastavljene vrednosti alarma pritisnite tipko »oF/oC« ali tipko »ON / OFF« (3).
5
6 ODSTRANITEV
6.1 Odstranitev starih električnih in elektronski naprav
V interesu našega okolja in za možno popolno recikliranje za uporabljene surovine, je
potrošnik pozvan, da prinese rabljene in defektne naprave na javne prostore za zbiranje
elektronskega odpada.
Znak prečrtanega smetnjaka z kolesi pomeni, da morate ta izdelek oddati na mesto za
zbiranje elektronskega odpada, da se z recikliranjem pridobijo najboljše surovine za
ponovno uporabo.
6.2 Odstranitev izrabljenih baterij / akumulatorjev
Vi kot potrošnik ste zakonsko obvezani za vrnitev vseh rabljenih baterij in
akumulatorjev. Odstranitev med gospodinjske odpadke je prepovedana! Baterije in
akumulatorji, ki vsebujejo škodljive snovi so označeni s simbolom prečrtanega
smetnjaka, kateri pomeni, da tega izdelka ne smete odstraniti med gospodinjske
odpadke. Oznake za odločilne težke kovine so: Cd = kadmij, Hg = živo srebro, Pb =
svinec.
Vaše izrabljene baterije / akumulatorje lahko brezplačno oddate na zbirnih mestih vaše
S tem izpolnjujete zakonske dolžnosti in opravite vaš prispevek k varstvu okolja!
skupnosti, v naših podružnicah in vsepovsod tam, kjer prodajajo baterije.
6
7 TEHNIČNI PODATKI
Obratovalna napetost: 1,5V
Poraba toka:
Merilno območje temperature: -50oC do +300oC (-58oF do +572oF)
Dezintegracija: 0,1oC (0,1 oF)
Natančnost: ± 1,0oC (1,8 oF)
Reakcijski čas: 1s
Prikaz prekoračitve: --Obratovalna temperatura: 0oC do +50oC
Temperatura hranjenja: -10oC do 60oC
Mere (D x Š x G): 121 x 61 x 19 mm
Teža: 80g
Približno 35µA
1oC (1 oF)
± 2,0oC (4,0 oF)
-19,9oC do +199,9oC (-19,9oF do +199,9oF)
-50oC do -20oC (-58oF do +20oF) in
+200oC do +300oC (+200oF do +572oF)
-30oC do +150oC (-22oF do +482oF)
-50oC do -30oC (-58oF do -22oF) in
+250oC do +300oC (+482oF do +572oF)
7
Garancijska Izjava:
Garancija za vse izdelke razen žarnic, baterij in programske opreme je 1 leto. Izdelek, ki bo poslan v
reklamacijo vam bomo v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare zaradi
nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz
garancijskih pogojev. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska
cesta 66, 1290 Grosuplje, skupaj s kopijo računa. Garancija ne velja za mehanske poškodbe razen
tistih, ki so nastale pri transportu. Servis za izdelke izven garancije zagotavljamo za obdobje 7 let, če ni
z zakonom drugače določeno. Servis je na naslovu: Conrad electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
To navodilo za uporabo je publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje in odgovarja
tehničnemu stanju v času tiska. Spremembe tehničnega stanja so omejene.
Last podjetja Conrad Electronic d.o.o. k.d. Verzija 1/05
