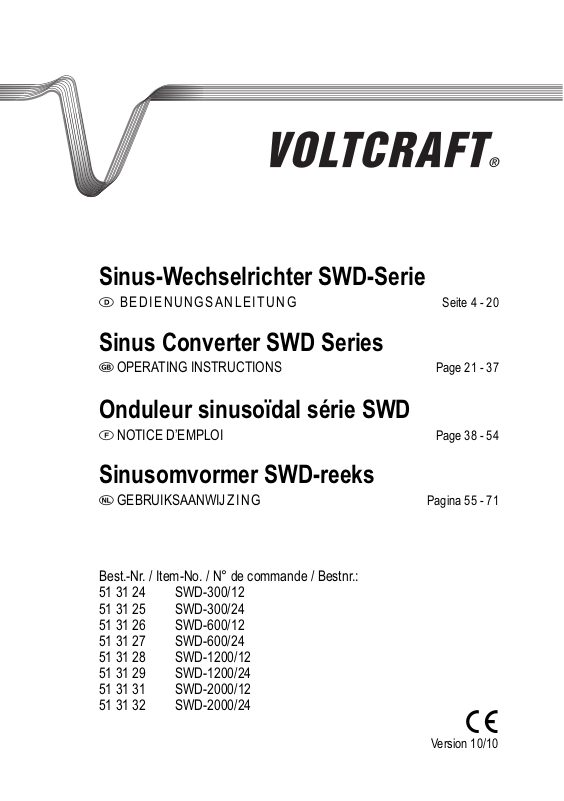

Sinus-Wechselrichter SWD-Serie
B E D I E N U N G S A N L E I T U N G Seite 4 - 20
Sinus Converter SWD Series
OPERATING INSTRUCTIONS Page 21 - 37
Onduleur sinusoïdal série SWD
NOTICE D’EMPLOI Page 38 - 54
Sinusomvormer SWD-reeks
GEBRUIKSAANWIJ Z I N G Pagina 55 - 71
Best.-Nr. / Item-No. / N° de commande / Bestnr.: |
|
|
51 31 24 |
SWD-300/12 |
|
51 31 25 |
SWD-300/24 |
|
51 31 26 |
SWD-600/12 |
|
51 31 27 |
SWD-600/24 |
|
51 31 28 |
SWD-1200/12 |
|
51 31 29 |
SWD-1200/24 |
|
51 31 31 |
SWD-2000/12 |
|
51 31 32 |
SWD-2000/24 |
° |
|
|
|
Version 10/10
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.
These operating instructions belong with this product. They contain important information for putting it into service and operating it. This should be noted also when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page numbers can be found in the index on page 21.
Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 38.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 55.
2
3
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Inhaltsverzeichnis |
|
Einführung ................................................................................................................................................ |
4 |
Bestimmungsgemäße Verwendung.......................................................................................................... |
5 |
Einzelteilbezeichnung .............................................................................................................................. |
6 |
Sicherheitsund Gefahrenhinweise.......................................................................................................... |
7 |
Funktionsbeschreibung .......................................................................................................................... |
10 |
DC-Anschluss ........................................................................................................................................ |
10 |
Inbetriebnahme ...................................................................................................................................... |
12 |
StandBy-Betrieb ................................................................................................................................ |
12 |
USB-Spannungsausgang.................................................................................................................. |
13 |
Schutzfunktionen .................................................................................................................................... |
13 |
Verpolungsschutz.............................................................................................................................. |
13 |
Überspannungsabschaltung ............................................................................................................ |
13 |
Unterspannungsabschaltung (Tiefentladeschutz) ............................................................................ |
13 |
Temperaturschutzschaltung .............................................................................................................. |
14 |
Überlastabschaltung ........................................................................................................................ |
14 |
Fernbedienung........................................................................................................................................ |
15 |

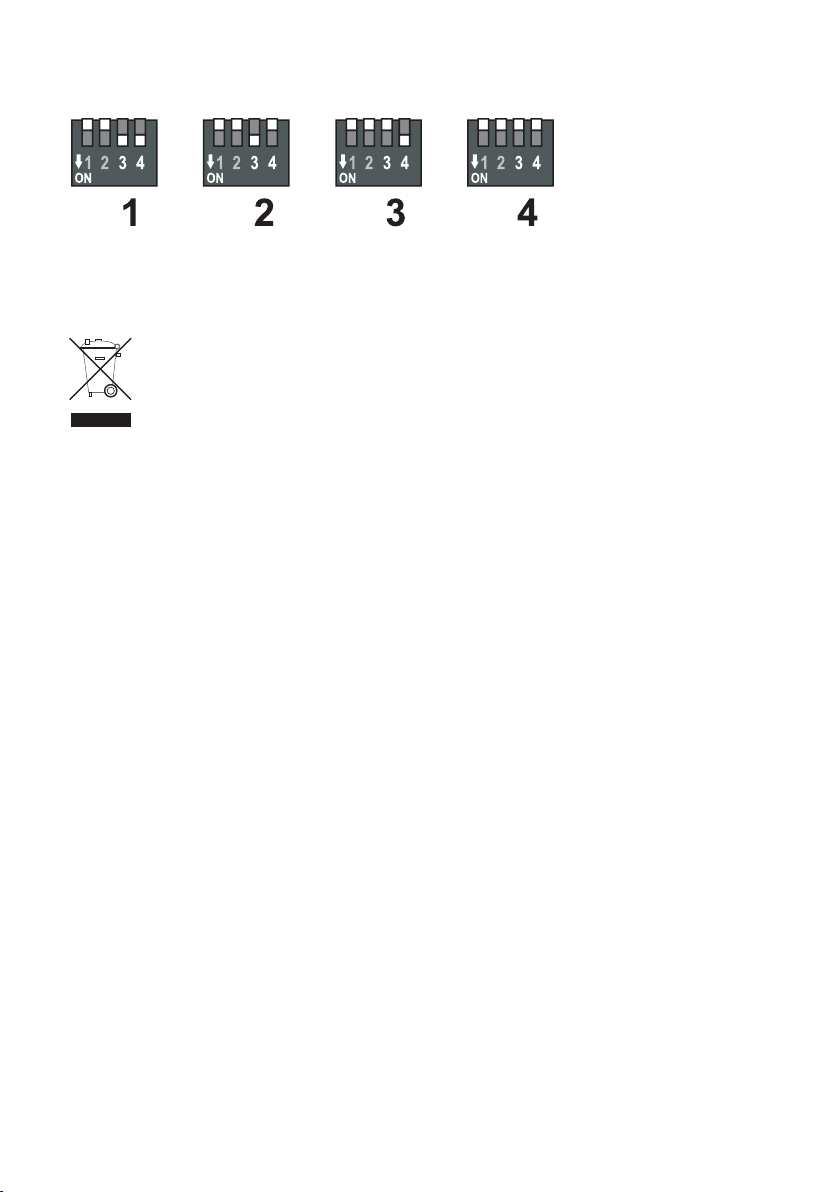

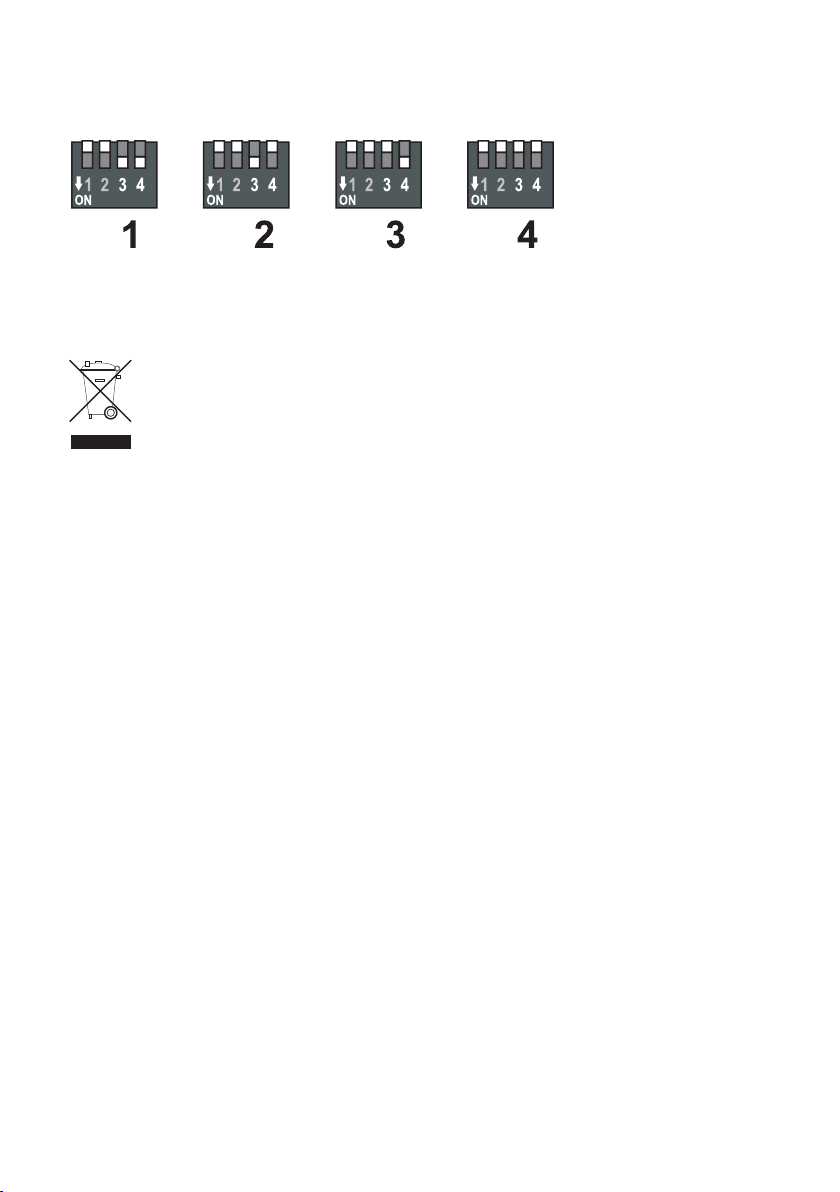

Adresseneinstellung .......................................................................................................................... |
15 |
Entsorgung ............................................................................................................................................ |
16 |
Wartung und Reinigung .......................................................................................................................... |
16 |
Behebung von Störungen ...................................................................................................................... |
17 |
Technische Daten .................................................................................................................................. |
19 |
4
Bestimmungsgemäße Verwendung
Die digitalen Wechselrichter erzeugen je nach Modell aus einer 12 bzw. 24V Gleichspannung eine saubere, sinusförmige Wechselspannung von 230 V/AC. Dies ermöglicht den Anschluss unterschiedlichster 230V-Verbraucher an 12 oder 24V DC-Spannungsquellen wie im Auto, Boot, oder an Solaranlagen in Wochenendhäusern oder beim Camping.
Aufgrund der hohen Spitzenleistung, der absolut sauberen Ausgangsspannung und des hohen Wirkungsgrades können auch Geräte mit getakteten Netzteilen, Trafos wie z.B. TVund SAT-Anlagen, Audioanlagen, Werkzeuge mit Elektromotoren, Pumpen, Haushaltsgeräte, Kompressoren, Ladegeräte für Mobiltelefone oder Notebooks etc. problemlos betrieben werden.
Die maximale Leistung des 230V-Verbrauchers können Sie den technischen Daten entnehmen (Dauerausgangsleistung). Geräte, mit einer höheren Leistungsaufnahme als die angegebene Dauerausgangsleistung, dürfen nicht angeschlossen werden.
Beachten Sie beim Anschluss von Geräten mit elektrischem Antrieb (z.B. Bohrmaschine, Kühlschrank usw.), dass diese zum Anlaufen oft eine höhere Leistung benötigen als auf dem Typenschild angegeben.
Das Produkt ist nur für den Einsatz im privaten Bereich konzipiert und nicht für den gewerblichen Einsatz geeignet.
Der Betrieb ist nur in trockener Umgebung erlaubt, der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Die Wechselrichter der SWD-Serie wurden nach dem aktuellen Stand der Technik gebaut. Die Geräte erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien und können auch im Bereich der StVZO im öffentlichen Straßenverkehr eingesetzt werden.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Ausstattung
-Zuschaltbare StandBy-Funktion mit reduzierter Leerlaufstromaufnahme
-Eingang Verpolungsund Überspannungsgeschützt
-Ausgang Kurzschlussund Überlastgeschützt
-Automatische Abschaltung bei Unterspannung zum Schutz der Batterie
-Einstellbarer dynamischer Tiefentladeschutz über optionale Display-Fernbedienung
-USB-Ladeausgang 5V/DC 500 mA
-Optionale Kabeloder Funk-Fernbedienungen erhältlich
-Leistungsdaten über optionale Display-Fernbedienung auslesbar
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
-Umgebungstemperaturen >50°C
-Nässe oder zu hohe Luftfeuchtigkeit (>80% relative Feuchte)
-Staub und brennbare Gase, Dämpfe oder Lösungsmittel
-Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
5
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
Einzelteilbezeichnung
(siehe Ausklappseite)
1Befestigungsbügel
2 DC-Eingang Minuspol„-“ für 12 oder 24 V 3 DC-Eingang Pluspol„+“ für 12 oder 24 V

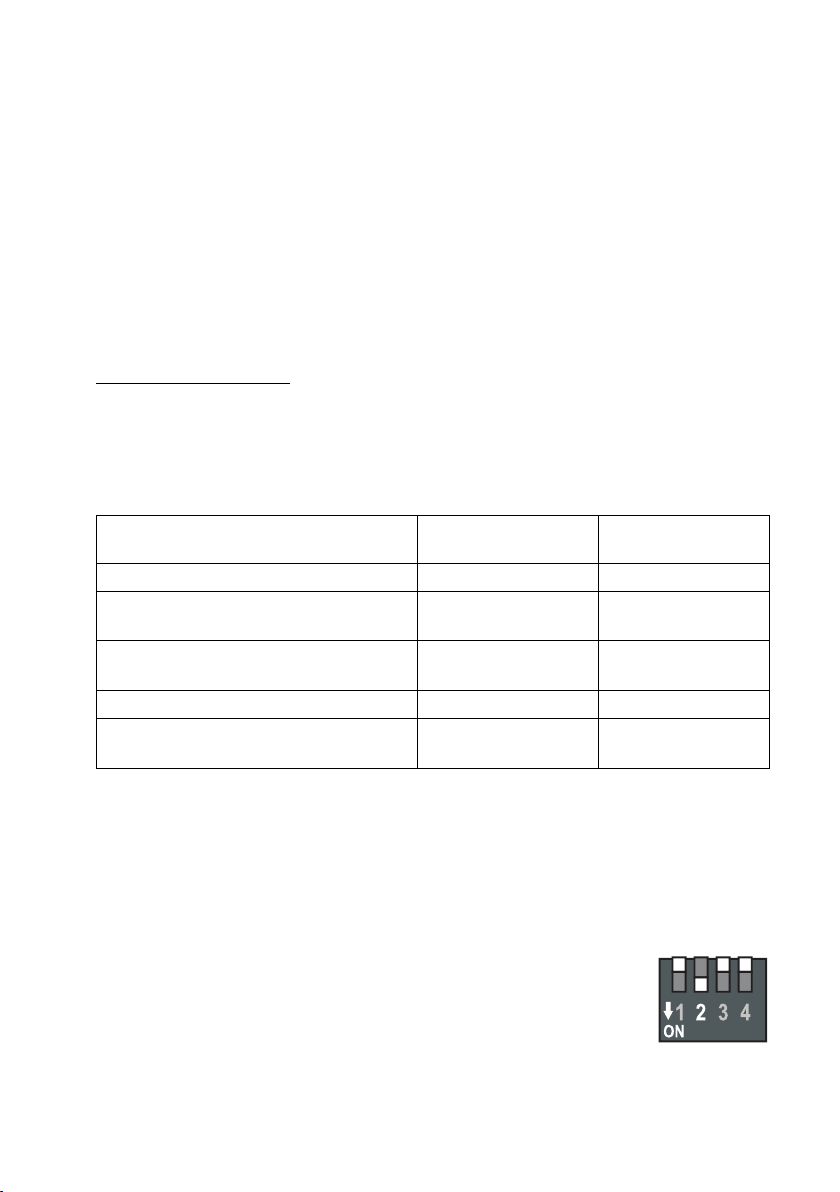

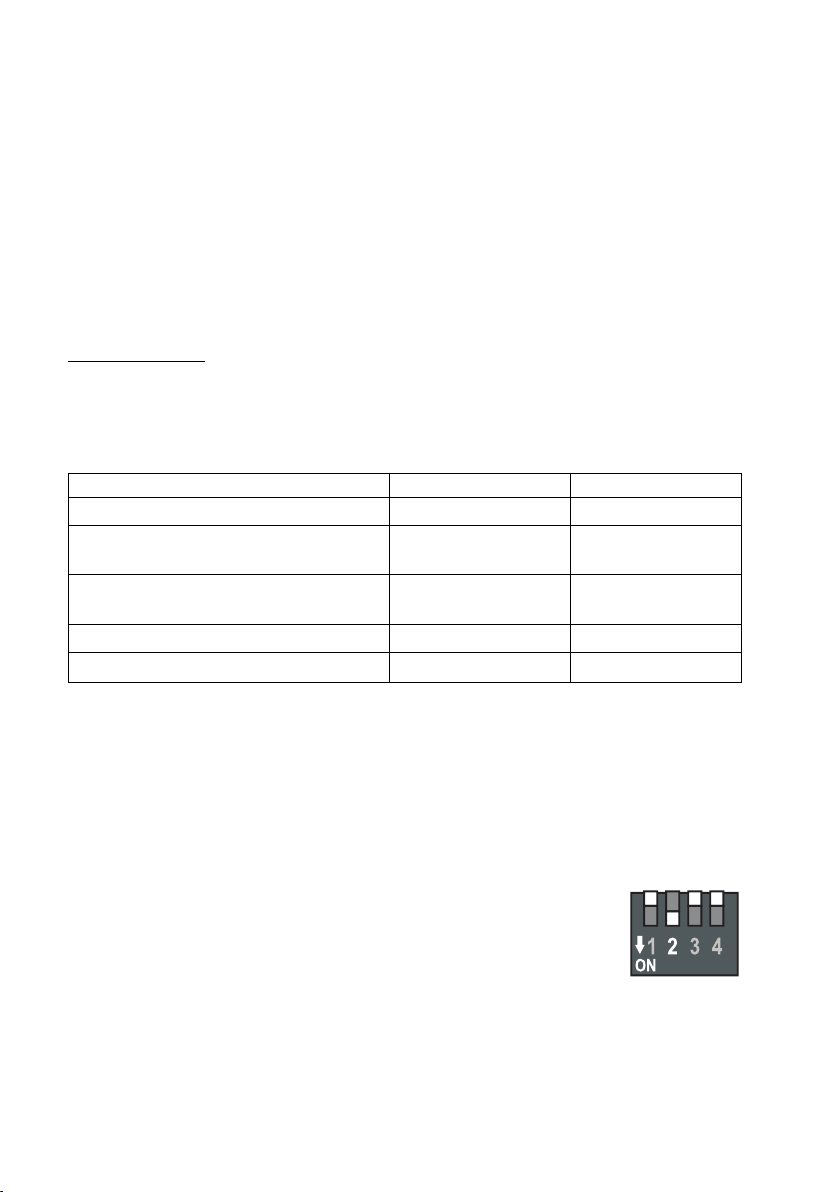

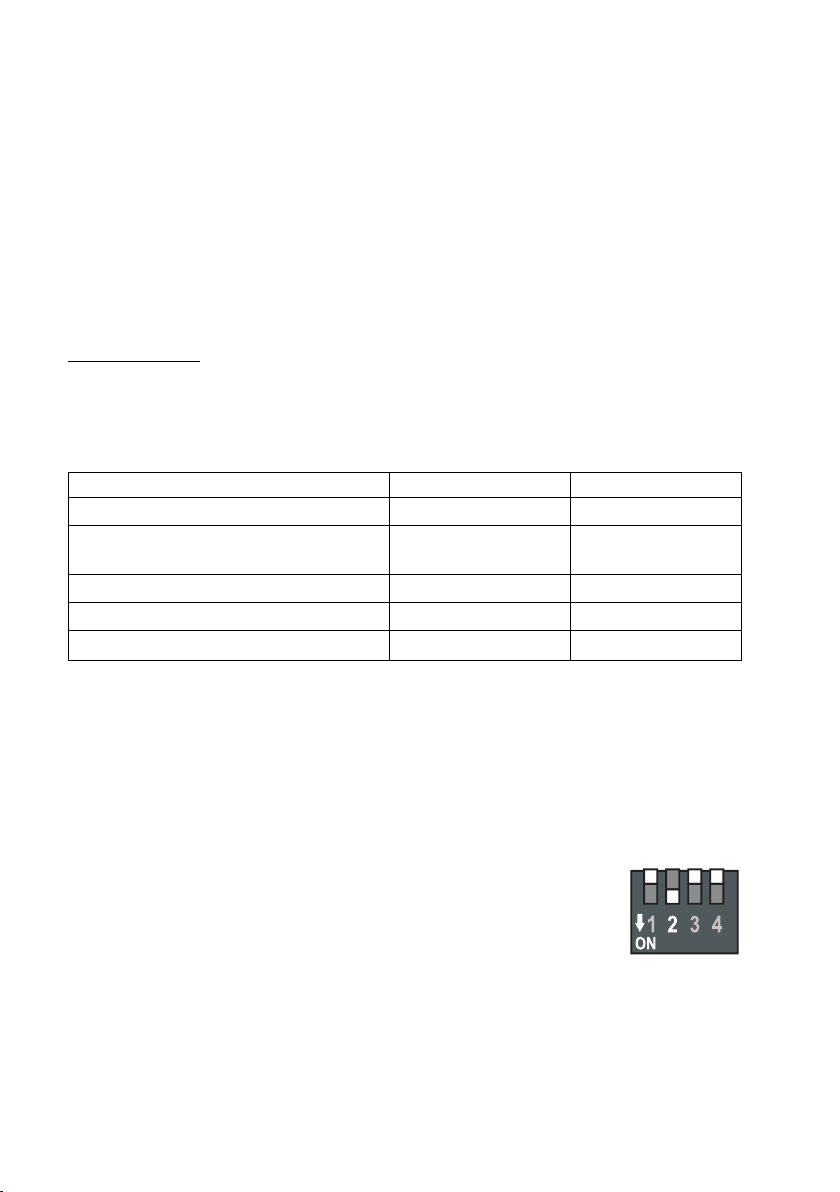

4DIP-Schalter für Betriebseinstellungen 1 Nicht belegt,
2 StandBy-Funktion
3 und 4 Adresse für LCD-Fernbedienung
5 Anschluss 1 für Display-Fernbedienung FB-02 SWD oder FB-03 SWD 6 Anschluss 2 für Display-Fernbedienung FB-02 SWD oder FB-03 SWD 7 Anschluss für Kabel-Fernbedienung FB-01 SWD
8 USB-Ladeausgang 5V/DC max. 500 mA
9 LED Kontrollanzeige für DC-Eingang
10LED Kontrollanzeige für AC Ausgang
11Ein-/Aus-Schalter
12Klappbare Schutzabdeckung für Netz-Steckdose
13AC-Ausgang (230 V-Netzsteckdose)
14Lüftungsöffnungen
6
Sicherheitsund Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden und bei Sachoder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.
Erdpotential
Nur zur Verwendung in trockenen Innenbereichen
Aus Sicherheitsund Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
Elektrogeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhände! Stellen Sie sicher, dass das Gerät zu jeder Zeit kindersicher betrieben und gelagert wird.
In Schulen und Ausbildungseinrichtungen, Hobbyund Selbsthilfewerkstätten ist der Umgang mit Elektrogeräten durch geschultes Personal verantwortlich zu überwachen.
Unterbrechen Sie bei Arbeiten am Wechselrichter immer die Stromversorgung!
Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden und das Gerät unbedingt trocken sind.
Beim Öffnen von Abdeckungen oder entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.
Vor einem Öffnen, muss das Gerät von allen Spannungsquellen getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde.
7
Vermeiden Sie plötzliche Temperaturunterschiede! Dabei kann es im Geräteinneren zu Kondenswasserbildung kommen! In diesem Fall muss das Gerät vor Inbetriebnahme mindestens eine Stunde an einem gut belüfteten Ort an die neue Umgebungstemperatur angepasst werden.
Der Wechselrichter erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze dürfen nicht abgedeckt werden!
Wechselrichter und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.
Sorgen Sie für eine ausreichende Belüftung des Wechselrichters und der Batterien. Batteriedämpfe können durch den Wechselrichter entzündet werden. Daher darf die Batterie und der Wechselrichter nur in getrennte Räume eingebaut werden.
Verbinden Sie den 230V-Ausgang vom Wechselrichter nicht mit einer anderen 230V-Quelle.
Der Wechselrichter ist nicht für die Anwendung an Menschen und Tieren sowie für lebenserhaltende Medizingeräte zugelassen.
Setzen Sie das Gerät keinen mechanischen Beanspruchungen aus. Bereits der Fall aus geringer Höhe kann das Gerät beschädigen. Vibrationen und direktes Sonnenlicht sind zu vermeiden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
-das Gerät sichtbare Beschädigungen aufweist,
-das Gerät nicht mehr arbeitet und
-nach längerer Lagerung unter ungünstigen Verhältnissen oder
-nach schweren Transportbeanspruchungen.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.
Achten Sie darauf, dass nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Wechselrichters unter Spannung bleiben!
Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Lassen Sie das Gerät in diesem Fall vor Wiederinbetriebnahme von geschulten Fachkräften überprüfen.
Wenn Sie Beschädigungen feststellen, so darf das Gerät nicht mehr betrieben werden. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
Wenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um Gefährdungen zu vermeiden. Verwenden Sie nur ausreichend dimensionierte Anschlusskabel (siehe technische Daten).
Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unsere Serviceabteilung.
Benutzen Sie das Gerät nicht auf heißen Oberflächen. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Schützen Sie den Wechselrichter vor Hitze! Sollte der Wechselrichter aufgrund zu hoher Umgebungstemperatur zu warm werden, schaltet der Überhitzungsschutz das Gerät ab um Folgeschäden zu vermeiden. Warten Sie in diesem Fall bis das Gerät abgekühlt ist.
8
Sichern bzw. Befestigen Sie das Gerät bei der Verwendung im Fahrzeug so, dass eine einwandfreie Bedienung des Fahrzeugs gewährleistet ist.
Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. Nehmen Sie das Gerät nie mit nassen Händen in Betrieb.
Betreiben Sie das Gerät nur unter Aufsicht.
Montieren Sie das Gerät nur auf schwer bzw. nicht entflammbaren Oberflächen.
Betreiben Sie Leuchtstoffröhren nur dann mit diesem Wechselrichter, wenn diese mit einem elektronischen Starter oder einem elektronischem Vorschaltgerät ausgestattet sind. Der Betrieb mit herkömmlichen Startern kann zu erheblichen Schäden am Wechselrichter führen.
AC-Ausgänge mehrerer Stromquellen dürfen nicht parallel angeschlossen werden! Es dürfen keine AC Generatoren oder Netzspannung an den AC Ausgang des Wechselrichters angeschlossen werden. Dieses führt zur sofortigen Zerstörung des Wechselrichters!
Halten Sie den Wechselrichter und Bleiakkus fern von Zündquellen oder offenem Feuer! Es besteht Explosionsgefahr!
Der Wechselrichter führt am Ausgang 230V/AC. Auch in ausgeschaltetem Zustand können durch geladene Kondensatoren kurzzeitig noch 230V/AC am Ausgang anliegen. Öffnen Sie niemals den Wechselrichter! Im Inneren des Gerätes können auch nach dem trennen von der Batterie noch gefährliche Spannungen vorhanden sein. Service und Reparaturen dürfen deshalb nur von autorisierte Fachkräften ausgeführt werden.
Bei unsachgemäßem Zusammenbau können selbst am geschlossenen Gerät gefährliche Berührungsspannungen entstehen!
Batteriehinweise
Blei-Batterien stellen bei nicht sachgemäßem Gebrauch eine große Gefahr für Menschen, Tiere und Umwelt dar. Beachten Sie stets die Sicherheitshinweise des Batterieherstellers!
Blei-Batterien enthalten aggressive ätzende Säuren. Vermeiden Sie Hautund Augenkontakt mit Flüssigkeiten aus der Batterie! Zerlegen Sie Blei-Batterien niemals! Waschen Sie betroffene Hautpartien gründlich mit Wasser und Seife ab. Ist Säure ins Auge gelangt, waschen Sie dieses sofort unter fließendem, klarem und kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf! Ist Säure auf Ihre Kleidung gelangt, so waschen Sie diese sofort mit viel Wasser und Seife aus!
Beachten Sie die Sicherheitshinweise des Akkuherstellers.
9
Funktionsbeschreibung
Die Wechselrichter der SWD-Serie sind moderne, mikroprozessorgesteuerte Geräte, die zur mobilen Stromversorgung entwickelt wurden. Die Wechselrichter setzen je nach Typ eine 12 bzw. 24 V/DC-Ein- gangsspannung in eine höhere AC-Ausgangsspannung um und ermöglichen somit den Betrieb von herkömmlichen 230V/AC-Verbrauchern unterwegs.
Diese Geräte bieten eine echte Sinus Wechselspannung, womit auch so genannte schwierige Verbraucher wie PCs, TV-Anlagen und Geräte mit Transformatoren oder Motoren problemlos betrieben werden können. Alle Geräte der SWD-Serie sind mit allen erforderlichen Sicherheitsmerkmalen, die einem zeitgemäßen Produkt entsprechen, ausgestattet.
Ausstattungsmerkmale
-Echte 230V/AC 50Hz Sinus Ausgangsspannung
-Galvanisch getrennt
-Hoher Wirkungsgrad
-StandBy Funktion
-Leistungsund temperaturgesteuerter Lüfter
-Softstartfunktion für Verbraucher mit hohem Einschaltstrom
-Verschiedene Fernbedienungen als Zubehör erhältlich
-Überspannungsabschaltung
-Einstellbarer, dynamischer Tiefentladeschutz über optionale Display-Fernbedienungen
-Überlastmanagement
-Kurzschlussabschaltung
-Verpolungsschutz
-Temperaturschutzschaltung
DC-Anschluss
Verwenden Sie für den Anschluss der DC-Leitung nur möglichst kurze Kabel mit ausreichendem Querschnitt und achten Sie auf einen guten Kontakt, sowohl an der Batterie als auch am Wechselrichter.
Zu dünne oder lose Verbindungen können aufgrund von Überhitzung zu einem Brand führen!
Der Betriebsschalter (11) an der Frontseite des Gerätes muss auf „AUS“ (Position 0) stehen.
Direkt an der Batterie muss eine Hochstromsicherung eingebaut werden. Fehlt diese Sicherung, kann es im Falle eines Kurzschlusses der beiden Anschlusskabel zu einem Brand führen.
Durch das Aufladen der großen Kondensatoren im inneren des Wechselrichters kann beim Anschließen der Sicherung ein Funke entstehen. Das ist vollkommen unbedenklich.
Die Eingangsspannung darf den angegebenen Bereich (siehe technische Daten) nicht überschreiten!
Bei verpoltem Anschluss lässt sich der Wechselrichter nicht in Betrieb nehmen. Schließen Sie ihn polungsrichtig an.
10
Der DC-Anschluss und die Zuleitung müssen für den maximalen Eingangsstrom des Wechselrichters (siehe technische Daten) ausgelegt sein.
Da beim Betrieb des Wechselrichters hohe Ströme über die Anschlussleitungen fließen (siehe technische Daten), müssen die Anschlussleitungen entsprechend dimensioniert werden.
Es gilt je dicker und kürzer die Anschlussleitung, desto geringer ist der Spannungsabfall auf der Leitung.
Ein zu hoher Spannungsabfall kann zu einer Unterspannungsabschaltung (UVP) des Wechselrichters führen, obwohl die Batterie ausreichend Versorgungsspannung liefert. Daher ist es wichtig, die Anschlussleitung so kurz wie möglich zu halten.
Für die Geräte werden mindestens folgende Leitungsquerschnitte benötigt:
|
Leitungsquerschnitt bei |
Leitungsquerschnitt bei |
|
Kabellänge bis 2 m |
Kabellänge bis 3 m |
SWD-300 |
16 mm2 |
16 mm2 |
SWD-600 |
16 mm2 |
16 mm2 |
SWD-1200 |
25 mm2 |
35 mm2 |
SWD-2000 |
35 mm2 |
50 mm2 |
Es wird dringend empfohlen, die Anschlussleitungen an der Batterie mit einer separaten Sicherung abzusichern um Beschädigungen der Batterie durch Kurzschlüsse der Anschlussleitungen (durchgescheuerte Kabel o.ä.) zu vermeiden. Die Sicherung muss für den max. DC-Eingangsstrom des Wechselrichters ausgelegt sein.
Durch die hohen Ströme muss eine einwandfreie Verbindung der Anschlusskabel mit der Batterie und dem Wechselrichter gewährleistet sein.
Wir empfehlen nur die optional angebotenen Anschlussleitungen zu verwenden.
Schalten Sie den Wechselrichter vor dem Anklemmen an die Batteriespannung unbedingt aus. Hierzu stellen Sie den Schalter (11) in Position „0“ (Aus).
Der Anschluss des Wechselrichters an die Versorgungsspannung erfolgt über die beiden Eingangsklemmen (2 und 3). Der Pluspol der Batterie muss mit der Eingangsklemme „+“ (3), der Minuspol der Batterie muss mit der Eingangsklemme „-„(2) verbunden werden.
Achten Sie unbedingt auf eine feste und sichere Verbindung der Anschlussleitungen an der Batterie als auch am Wechselrichter. Eine schlechte Verbindung führt zu hohen Übergangswiderständen und daraus resultierend zu einer Überhitzung.
11
Inbetriebnahme
Bedienen Sie während der Fahrt keine Geräte, die an den Wechselrichter angeschlossen sind.
Nach dem Anschluss an die Batterie kann der Wechselrichter in Betrieb genommen werden.
Schließen Sie einen Verbraucher mit passender Nennleistung an die Ausgangssteckdose (13) an.
Schalten Sie den Wechselrichter am Betriebsschalter (11) ein. Schalterstellung „1“ (Ein). Bei korrektem Anschluss leuchten die beiden Anzeigen (9) und (10) und zeigt dadurch den korrekten Betrieb an.
LED-Kontrollanzeigen
Die grünen LED Kontrollanzeigen 9 (DC Eingang) und 10 (AC Ausgang) liefern Ihnen wichtige Informationen über den Betriebszustand Ihres Wandlers. Die beiden LEDs funktionieren abhängig voneinander. D.h. Eine Störung im DC Eingangsbereich hat direkten Einfluss auf die Funktion des AC Ausgangs; bzw. beeinflusst eine Störung im Ausgangsbereich direkt die Funktion des Eingangs.
Betriebszustand/ Störungsanzeigen |
LED 9 (DC-Eingang) |
LED 10 (AC-Ausgang) |
|
|
|
Gerät ist eingeschaltet und betriebsbereit |
Leuchtet |
Leuchtet |
Vorwarnung für Tiefentladeschutz |
Langsames Blinken |
Leuchtet |
|
|
|
Abschaltung wegen Tiefentladeschutz |
Schnelles Blinken |
Schnelles Blinken |
Überspannung am Eingang |
Schnelles Blinken |
Schnelles Blinken |
Kurzschluss oder Überlast am Ausgang |
Schnelles Blinken |
Schnelles Blinken |
|
|
|
StandBy-Betrieb
Im StandBy-Betrieb wird der Wechselrichter abgeschaltet und prüft im Intervall von ca. 20 s ob am Ausgang eine Last >10 Watt vorhanden ist. Dies reduziert die Eigenstromaufnahme und entlastet die angeschlossene DC-Stromquelle.
Wird eine Last >10 Watt erkannt, schaltet der Ausgang in den Normalbetrieb um. Nachdem der Verbraucher abgeschaltet wurde, befindet sich der Wechselrichter wieder automatisch im StandBy-Modus.
Um diesen Modus zu aktivieren, stellen Sie am DIP-Schalter (4) den kleinen Schalter Nr.2 in Position „ON“. Der Schalter zeigt dabei nach unten.
Um diese Funktion abzuschalten, stellen Sie den kleinen Schalter Nr. 2 nach oben. Der Wechselrichter befindet sich wieder im Dauerbetrieb.
12
USB-Spannungsausgang
Am Wechselrichter können verschiedene USB-versorgte Standard-Kleingeräte wie MP3-Player, Handys etc. direkt angeschlossen und geladen werden. Der USB-Ausgang ist nur aktiv, wenn der Wechselrichter in Betrieb ist.
Stecken Sie den USB-Kleinverbraucher in die USB-Buchse (8) und schalten den Wechselrichter ein.
Der USB-Ausgang dient nur zur Versorgung von USB-Kleingeräten. Eine Datenübermittlung erfolgt nicht.
Schutzfunktionen
Der Wechselrichter ist mit umfangreichen Schutzfunktionen ausgestattet, welche einen sicheren Betrieb gewährleisten und den Wechselrichter, die Batterie und den angeschlossenen Verbraucher schützen.
Verpolungsschutz
Wird die Polarität des Einganges beim Anschluss vertauscht, lässt sich der Wechselrichter nicht in Betrieb nehmen. Schalten Sie den Wechselrichter aus und kontrollieren Sie die korrekte Polarität. Schließen Sie den Wechselrichter polungsrichtig an. Der Wechselrichter kann nach korrektem Anschluss wieder in Betrieb genommen werden.
Überspannungsabschaltung
Der Wechselrichter schaltet den Ausgang automatisch ab, sobald die Eingansspannung den erlaubten Bereich (siehe technische Daten) überschreitet. Diese Abschaltung wird durch schnell blinkende LEDAnzeigen signalisiert.
Sinkt die Eingangsspannung auf den erlaubten Spannungswert, schaltet sich der Wechselrichter automatisch wieder ein.
Unterspannungsabschaltung (Tiefentladeschutz)
Der Wechselrichter schaltet den Ausgang automatisch aus, sobald die Eingangsspannung den erlaubten Bereich (siehe technische Daten) unterschreitet.
Bevor der Ausgang jedoch abgeschaltet wird, erfolgt eine langsam blinkende Warnanzeige an LED (9). Sinkt die Eingangsspannung weiter und erreicht den Abschaltwert, wird der Ausgang abgeschaltet. Diese Abschaltung wird durch schnell blinkende LED-Anzeigen (9) und (10) signalisiert.
Die Unterspannungsabschaltung spricht im Regelfall bei leeren Batterien an. Es genügt in den meisten Fällen die Batterie nachzuladen. Wird die Wiedereinschaltschwelle erreicht, schaltet der Wechselrichter wieder in den Normalbetrieb.
Die Unterspannungsabschaltung erfolgt dynamisch. Die eingestellte Abschaltschwelle wird bei höherer Last automatisch um bis zu 1,0 V gesenkt. Dies gleicht kürzere Betriebszeiten bei spannungsweicheren Stromquellen wieder aus.
13
Die Spannungsschwelle der Unterspannungsabschaltung ist werksseitig eingestellt, kann aber mit einer optionalen Display-Fernbedienung (z.B. FB-02 SWD oder FB-03 SWD) individuell eingestellt werden. Die Einstellung wird in der Bedienungsanleitung der Fernbedienung beschrieben.
Die Wiedereinschaltschwelle ist werksseitig fest eingestellt und kann nicht geändert werden
Temperaturschutzschaltung
Der Wechselrichter ist mit einem leistungsund temperaturgesteuerten Gerätelüfter ausgestattet. Ist die Temperatur im Geräteinneren zu hoch, schaltet der Wechselrichter aus Sicherheitsgründen automatisch den Ausgang ab. Schalten Sie den Wechselrichter nicht aus und lassen Sie ihn erst auf normale Betriebstemperatur kommen. Der Ausgang wird automatisch wieder aktiviert.
Überlastabschaltung
Der Wechselrichter schaltet sich automatisch aus, wenn eine Überbelastung vorliegt. Eine Überbelastung kann durch Überschreiten der Dauerleistung, der Stromaufnahme oder auch durch einen Kurzschluss am Ausgang auftreten.
Der Wechselrichter ist mit einem automatischen Wiederanlauf (Softstart) nach Überlastung ausgestattet. Dieser Wiederanlauf ist besonders bei Verbrauchern mit hoher Einschaltleistung sinnvoll. Gelingt der Neustart auch nach wiederholten Versuchen nicht, so ist der Verbraucher nicht für den Betrieb am Wechselrichter geeignet.
Der Ausgang wird automatisch eingeschaltet, sobald die Überlast oder der Kurzschluss am Ausgang beseitigt wurde.
Allgemeine Hinweise zum Betrieb von Wechselstromverbrauchern an Wechselrichtern
Prinzipiell können alle 230V-Verbraucher an Wechselrichtern betrieben werden. Um den Leistungsbedarf und entsprechende Reserven jedoch abschätzen zu können ist es wichtig einige Eigenschaften von typischen 230V-Verbrauchern zu kennen.
Viele 230V-Verbraucher benötigen eine vielfach höhere Einschaltleistung als die auf dem Typenschild angegebene Dauerleistung.
Die Einschaltleistung spielt bei Netzbetrieb am öffentlichen Stromnetz keine große Rolle, da immer entsprechende Leistungsreserven vorhanden sind. Wechselrichter sind jedoch in der Leistung begrenzt und können nur kurzzeitig die angegebene Spitzenausgangsleistung liefern. Ist die Einschaltleistung eines Verbrauchers höher als die Spitzenleistung des Wechselrichters, so ist dieser Verbraucher nicht für den Wechselrichter geeignet.
Beispiel: Ein kleiner kompressorbetriebener Kühlschrank mit einer Dauerleistung von ca. 50 W benötigt in der Anlaufphase des Kompressors bis zu 500 Watt. Für diesen Kühlschrank ist ein Wechselrichter mit einer Spitzenleistung von mind. 500 W erforderlich.
Weitere Beispiele:
-Glühlampe ca. 1 s bis zu 8fach höhere Einschaltleistung
-Kühlschrank ca. 3 s bis zu 10fach höhere Einschaltleistung
-Röhren-Fernsehgerät ca. 1 s bis zu 10fach höhere Einschaltleistung
14
DVD-Player |
ca. 30 W |
Satelliten-Receiver |
ca. 40 W |
LCD-Monitor 20“ |
ca. 75 W |
Röhrenfernseher 55cm Bildröhre |
ca. 80 W |
Notebook |
ca. 70-150 W |
Kaffeemaschine |
ca. 1300 W |
Haartrockner |
ca. 1500 W |
Staubsauger |
ca. 1500 W |
Fernbedienung
Alle Modelle der SWD-Serie sind mit einer Fernbedienfunktion ausgestattet. Hierzu gibt es drei optionale Fernbedienungen. Diese werden an speziellen Buchsen am Wechselrichter angeschlossen. Die Bedienung und der Anschluss wird Ihnen in der Bedienungsanleitung der jeweiligen Fernbedienung erklärt. Folgende Fernbedienungen sind erhältlich:
FB-01 SWD Schalter-Fernbedienung
Einfache, kabelgebundene Fernbedienung mit Ein-/Ausschaltfunktion und Kontrollanzeigen für Eingang und Ausgang.
FB-02 SWD LCD-Fernbedienung
Kabelgebundene Fernbedienung mit Anzeige von Datum und Uhrzeit sowie der Eingangsund Ausgangsspannung und der aktuellen Ausgangsleistung. Mit dieser Fernbedienung kann auch der Tiefentladeschutz individuell eingestellt werden. Des weiteren steht ein SD-Kartenschacht zur Verfügung. Hier können Betriebsdaten auf optionale SD-Speicherkarten gespeichert und am Computer ausgewertet werden. Die Spannungsversorgung erfolgt über den Wechselrichter.
FB-03 SWD LCD-Fernbedienung
Kabellose Fernbedienung mit Funkübertragung. Die Ausstattung und Bedienung entspricht der FB-02 SWD. Die Funk-Fernbedienung wird über einen Akku versorgt.
Adresseneinstellung
Die Adresseneinstellung ermöglicht die Steuerung und Datenauslesung von bis zu 4 Wechselrichtern mit einer LCD-Fernbedienung. Dem Wechselrichter wird eine Adresse von 1 bis 4 durch Umstellen der DIP-Schalter (Schalterpaar 3 und 4) zugeteilt. Werksseitig ist die Adresse „4“ voreingestellt.
Wird an nur einem Wechselrichter eine LCD-Fernbedienung angeschlossen, muss keine Adresseinstellung über den DIP-Schalter (4), Schalterpaar 3 und 4 erfolgen. Die Einstellung wird nur bei mehreren Wechselrichtern mit einer Fernbedienung erforderlich.

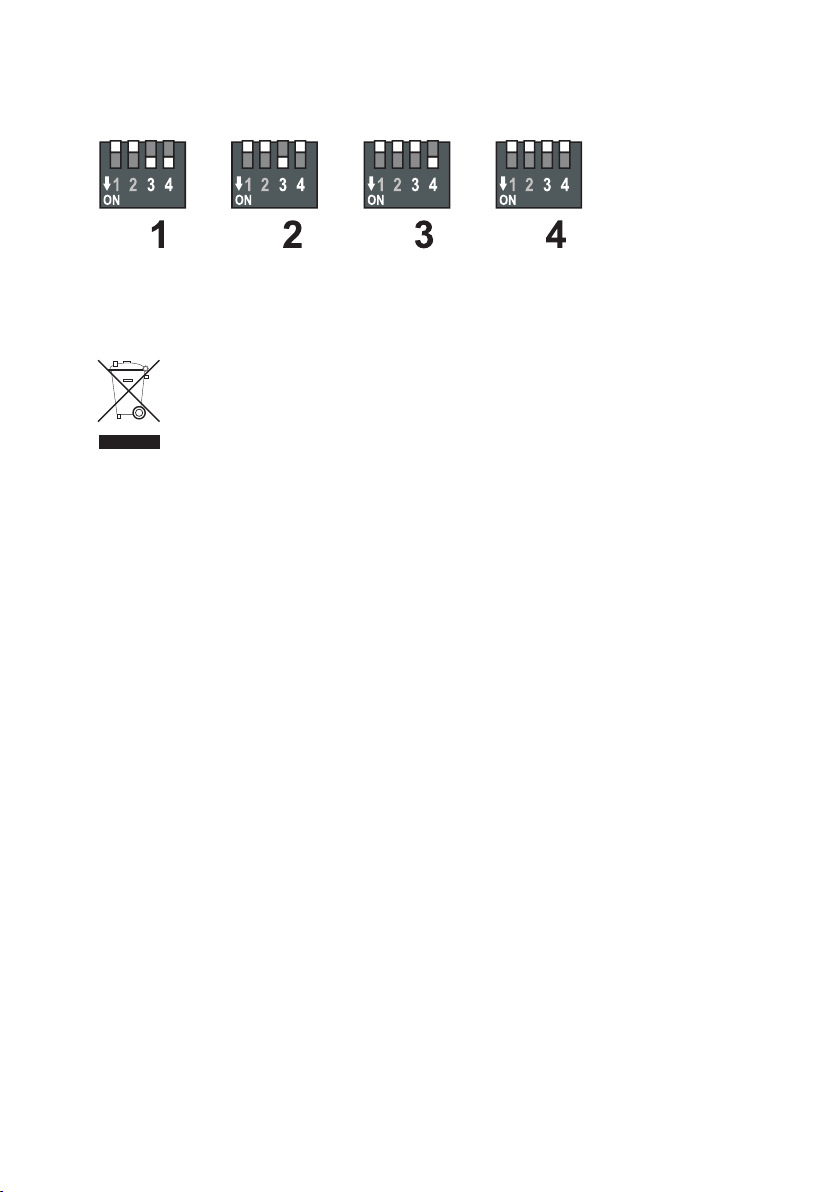

Zum Einstellen der gewünschten Geräteadresse wählen Sie die entsprechende Schalterkombination mit dem Schalterpaar 3 und 4 am DIP-Schalter. Verwenden Sie zum Einstellen einen spitzen Gegenstand.
15
Die Geräteadresse wird beim Anschluss der Fernbedienung FB-02 SWD oder FB-03 SWD im Display angezeigt.
Entsorgung
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.
Wartung und Reinigung
Bis auf eine gelegentliche Reinigung ist der Wechselrichter wartungsfrei.
Schalten Sie das Gerät vor jeder Reinigung aus. Trennen Sie es von der Versorgungsspannung und von den angeschlossenen Verbraucher wenn Sie den Wechselrichter längere Zeit nicht benutzen.
Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.
Überprüfen Sie regelmäßig die Anschlussklemmen, ob die Anschlussleitungen noch fest verbunden sind.
16
Behebung von Störungen
Mit dem Wechselrichter haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.
Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler |
Mögliche Ursache |
Der Wechselrichter lässt sich |
Leuchten die Betriebsanzeigen (9 und 10)? |
nicht einschalten. |
Kontrollieren Sie die Spannungsversorgung. |
|
Kontrollieren Sie die Eingangssicherung und die Anschluss- |
|
kabel auf Kontakt. |
Angeschlossene Verbraucher |
Ist der Wechselrichter überlastet? |
funktionieren nicht. |
Reicht die Spannungsversorgung aus? |
|
Kontrollieren Sie die techn. Daten der Verbraucher. |
|
|
Die Anzeige (9) blinkt, |
Die Eingangsspannung ist abgesunken. |
Anzeige (10) leuchtet normal. |
Kontrollieren Sie die Spannungsquelle und laden Sie ggf. den |
|
Akku baldmöglichst nach. |
Die Anzeigen (9 und 10) blinken. |
Der Wechselrichter ist überlastet. |
Der AC-Ausgang ist abgeschaltet. |
Kontrollieren Sie die techn. Daten der Verbraucher. |
|
|
|
Der Tiefentladeschutz ist aktiv. |
|
Kontrollieren Sie die Spannungsquelle und laden Sie den |
|
Akku sofort nach. Der Wechselrichter schaltet ab einer Span- |
|
nung von 12,5 V bzw. 25 V wieder automatisch ein. |
|
Die Eingangsspannung ist zu weit angestiegen. |
|
Schalten Sie den Wechselrichter ab und kontrollieren Sie die |
|
Spannungsquelle. |
|
|
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses, der Anschlussleitungen usw.
Eine andere Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Bei eigenmächtigen Änderungen oder Reparaturen am oder im Gerät, erlischt die Gewährleistung/Garantie. Sicherungen sind Ersatzteile und werden nicht durch die Garantie abgedeckt.
17
Hinweis zur Wahl des passenden Bleiakkus
Ein Wechselrichter kann je nach Typ (12 oder 24 V/DC) an jeder Gleichspannungsquelle betrieben werden. Es muss jedoch bedacht werden, dass die Spannungsquelle den entsprechenden Eingangsstrom für den Wechselrichter bereitstellen kann und entsprechend abgesichert ist.
Vorzugsweise werden Wechselrichter an Bleiakkus betrieben, da Bleiakkus auch kurzzeitige Stromspitzen liefern können.
Bleiakkus werden meist über Ladegeräte, Lichtmaschinen oder auch Solarzellen geladen. Diese Ladequellen sind auch für die Regeneration der Bleiakkus entscheidend. Das Nachladen mit Solarzellen nimmt aufgrund des geringeren Wirkungsgrades wesentlich mehr Zeit in Anspruch. Dies muss bei der Leistungsund Kapazitätsbestimmung mit bedacht werden.
Der Eingangsstrom eines Wechselrichters lässt sich grob aus der Ausgangsleistung und dem Wirkungsgrad errechnen.
Ausgangsleistung / Wirkungsgrad
Eingangsstrom = ------------------------------------------------
Eingangsspannung |
|
Rechenbeispiel: |
|
600 Watt / |
0,90 (90%) |
Eingangsstrom = ------------------------------------------------ |
= 55,6 Ampere |
12 Volt
So muss ein Bleiakku für einen 600W Wechselrichter im Dauerbetrieb 55,6 Ampere liefern können. Bei einem 1200W Wechselrichter sind es schon 111 Ampere.
Ein vollgeladener 12V-Bleiakku mit einer Kapazität von 70 Ah kann einen Strom von 55,6 Ampere (600W) über einen Zeitraum von ca. 1,2 Stunden (Rechenformel: Akku-Kapazität / Strom) ohne Nachladen liefern. Sollen z.B. zwei 100W-Glühlampen für 8 Stunden leuchten, ist eine Akku-Kapazität bei 12V von mind. 160 Ah nötig.
Wesentlichen Einfluss auf die Funktionalität nimmt auch der verwendete Akku-Typ. Solarakkus sind in der Regel „spannungsweicher“ als Starterakkus und somit für den gewünschten Anwendungsbereich in ihrer Akku-Kapazität um mindesten 15% höher anzusetzen.
18
Technische Daten
|
SWD-300/12 |
SWD-600/12 |
SWD-1200/12 |
SWD-2000/12 |
EINGANG |
|
|
|
|
|
|
|
|
|
Nenneingangsspannung |
12 V/DC |
12 V/DC |
12 V/DC |
12 V/DC |
Eingangsspannungsbereich |
11 - 15 V/DC |
11 - 15 V/DC |
11 - 15 V/DC |
11 - 15 V/DC |
|
|
|
|
|
Eingangsstrom max. |
31 A |
62 A |
124 A |
248 A |
Abschaltung Tiefentladeschutz |
10,5 V Leerlauf |
10,5 V Leerlauf |
10,5 V Leerlauf |
10,5 V Leerlauf |
(Werksseinstellung) |
9,5 V Nennlast |
9,5 V Nennlast |
9,5 V Nennlast |
9,5 V Nennlast |
|
|
|
|
|
Einstellbereich Tiefentladeschutz |
9,0 - 11,5 V |
9,0 - 11,5 V/DC |
9,0 - 11,5 V/DC |
9,0 - 11,5 V/DC |
Vorwarnung Tiefentladeschutz |
1,0 V über |
1,0 V über |
1,0 V über |
1,0 V über |
|
Abschaltung |
Abschaltung |
Abschaltung |
Abschaltung |
Wiedereinschaltspannung |
12,5 V |
12,5 V |
12,5 V |
12,5 V |
Abschaltung Überspannung |
16 V |
16 V |
16 V |
16 V |
Leistungsaufnahme Leerlauf |
4 VA |
5 VA |
9 VA |
13 VA |
Leistungsaufnahme StandBy |
0,4 VA |
0,5 VA |
0,9 VA |
1,3 VA |
|
|
|
|
|
AUSGANG |
|
|
|
|
Ausgangsspannung |
230 V ± 2% |
230 V ± 2% |
230 V ± 2% |
230 V ± 2% |
|
|
|
|
|
Ausgangsfrequenz |
50 Hz ± 1% |
50 Hz ± 1% |
50 Hz ± 1% |
50 Hz ± 1% |
Dauer-Ausgangsstrom |
1,3 A effektiv |
2,6 A effektiv |
5,2 A effektiv |
8,7 A effektiv |
|
|
|
|
|
Dauer-Ausgangsleistung |
300 VA |
600 VA |
1200 VA |
2000 VA |
(cos-phi >0,8) |
|
|
|
|
Spitzen-Ausgangsleistung |
600 VA |
1200 VA |
2400 VA |
4000 VA |
max. 2s (cos-phi >0,8) |
|
|
|
|
Wirkungsgrad |
Typ. 90% |
Typ. 90% |
Typ. 90% |
Typ. 90% |
|
|
|
|
|
Standby-Abschaltpegel |
Ausgangsstrom |
Ausgangsstrom |
Ausgangsstrom |
Ausgangsstrom |
|
<0,1 A |
<0,2 A |
<0,3 A |
<0,4 A |
Standby-Einschaltpegel |
>10 W |
>10 W |
>10 W |
>10 W |
|
|
|
|
|
Steckdose |
1x Schutz- |
1x Schutz- |
1x Schutz- |
1x Schutz- |
|
kontakt |
kontakt |
kontakt |
kontakt |
|
|
|
|
|
ALLGEMEIN |
|
|
|
|
USB-Ausgang Typ A |
5 V/DC 500 mA |
5 V/DC 500 mA |
5 V/DC 500 mA |
5 V/DC 500 mA |
Betriebstemperatur |
-25 bis +60°C |
-25 bis +60°C |
-25 bis +60°C |
-25 bis +60°C |
(bis 66% Nennlast) |
|
|
|
|
Betriebstemperatur |
-25 bis +40°C |
-25 bis +40°C |
-25 bis +40°C |
-25 bis +40°C |
(bis 100% Nennlast) |
|
|
|
|
Abmessungen (LxBxH) in mm |
263x164x88 |
277x234x88 |
391x234x88 |
391x334x88 |
|
|
|
|
|
Gewicht |
1,8 kg |
2,9 kg |
3,5 kg |
4,8 kg |
|
|
|
|
|
19
|
SWD-300/24 |
SWD-600/24 |
SWD-1200/24 |
SWD-2000/24 |
EINGANG |
|
|
|
|
|
|
|
|
|
Nenneingangsspannung |
24 V/DC |
24 V/DC |
24 V/DC |
24 V/DC |
Eingangsspannungsbereich |
22 - 30 V/DC |
22 - 30 V/DC |
22 - 30 V/DC |
22 - 30 V/DC |
|
|
|
|
|
Eingangsstrom max. |
15,5 A |
31 A |
62 A |
124 A |
Abschaltung Tiefentladeschutz |
21,0 V Leerlauf |
21,0 V Leerlauf |
21,0 V Leerlauf |
21,0 V Leerlauf |
(Werksseinstellung) |
19,0 V Nennlast |
19,0 V Nennlast |
19,0 V Nennlast |
19,0 V Nennlast |
|
|
|
|
|
Einstellbereich Tiefentladeschutz |
18,0 - 23,0 V |
18,0 - 23,0 V |
18,0 - 23,0 V |
18,0 - 23,0 V |
Vorwarnung Tiefentladeschutz |
1,0 V über |
1,0 V über |
1,0 V über |
1,0 V über |
|
Abschaltung |
Abschaltung |
Abschaltung |
Abschaltung |
Wiedereinschaltspannung |
25 V |
25 V |
25 V |
25 V |
Abschaltung Überspannung |
32 V |
32 V |
32 V |
32 V |
|
|
|
|
|
Leistungsaufnahme Leerlauf |
4 VA |
5 VA |
9 VA |
13 VA |
Leistungsaufnahme StandBy |
0,4 VA |
0,5 VA |
0,9 VA |
1,3 VA |
|
|
|
|
|
AUSGANG |
|
|
|
|
Ausgangsspannung |
230 V ± 2% |
230 V ± 2% |
230 V ± 2% |
230 V ± 2% |
|
|
|
|
|
Ausgangsfrequenz |
50 Hz ± 1% |
50 Hz ± 1% |
50 Hz ± 1% |
50 Hz ± 1% |
Dauer-Ausgangsstrom |
1,3 A effektiv |
2,6 A effektiv |
5,2 A effektiv |
8,7 A effektiv |
|
|
|
|
|
Dauer-Ausgangsleistung |
300 VA |
600 VA |
1200 VA |
2000 VA |
(cos-phi >0,8) |
|
|
|
|
Spitzen-Ausgangsleistung |
600 VA |
1200 VA |
2400 VA |
4000 VA |
max. 2s (cos-phi >0,8) |
|
|
|
|
Wirkungsgrad |
Typ. 90% |
Typ. 90% |
Typ. 90% |
Typ. 90% |
|
|
|
|
|
Standby-Abschaltpegel |
Ausgangsstrom |
Ausgangsstrom |
Ausgangsstrom |
Ausgangsstrom |
|
<0,1 A |
<0,2 A |
<0,3 A |
<0,4 A |
Standby-Einschaltpegel |
>10 W |
>10 W |
>10 W |
>10 W |
|
|
|
|
|
Steckdose |
1x Schutz- |
1x Schutz- |
1x Schutz- |
1x Schutz- |
|
kontakt |
kontakt |
kontakt |
kontakt |
|
|
|
|
|
ALLGEMEIN |
|
|
|
|
USB-Ausgang Typ A |
5 V/DC 500 mA |
5 V/DC 500 mA |
5 V/DC 500 mA |
5 V/DC 500 mA |
Betriebstemperatur |
-25 bis +60°C |
-25 bis +60°C |
-25 bis +60°C |
-25 bis +60°C |
(bis 66% Nennlast) |
|
|
|
|
Betriebstemperatur |
-25 bis +40°C |
-25 bis +40°C |
-25 bis +40°C |
-25 bis +40°C |
(bis 100% Nennlast) |
|
|
|
|
Abmessungen (LxBxH) in mm |
263x164x88 |
277x234x88 |
391x234x88 |
391x334x88 |
Gewicht |
1,8 kg |
2,9 kg |
3,5 kg |
4,8 kg |
|
|
|
|
|
20
Introduction
Dear customer,
Thank you for making the excellent decision of purchasing this Voltcraft® product.
You have acquired a high-quality product with a brand name that stands out for professional competence and permanent innovation in the field of measuring, charging and power technology.
With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist or as a professional user. Voltcraft® offers reliable technology with an exceptional cost-performance ratio. Therefore, we are absolutely sure: Starting to use Voltcraft will also be the beginning of a long, successful relationship.
Enjoy your new Voltcraft® product!
Table of Contents |
|
Introduction ............................................................................................................................................ |
21 |
Intended Use .......................................................................................................................................... |
22 |
Description of Individual Parts ................................................................................................................ |
23 |
Safety and Hazard Notices .................................................................................................................... |
24 |
Functional Description ............................................................................................................................ |
27 |
DC Connection ...................................................................................................................................... |
27 |
Start-up .................................................................................................................................................. |
29 |
Standby Operation ............................................................................................................................ |
29 |
USB Voltage Output .......................................................................................................................... |
30 |
Protective Functions .............................................................................................................................. |
30 |
Protection Against Wrong Polarity .................................................................................................... |
30 |
Over-Voltage Protection .................................................................................................................... |
30 |
Undervoltage Cutoff (Deep Discharge Protection) ............................................................................ |
30 |
Temperature Protection Switch ........................................................................................................ |
31 |
Overload Protection .......................................................................................................................... |
31 |
Remote Control ...................................................................................................................................... |
32 |
Address Settings .............................................................................................................................. |
32 |
Disposal .................................................................................................................................................. |
33 |
Maintenance and Cleaning .................................................................................................................... |
33 |
Troubleshooting ...................................................................................................................................... |
34 |
Technical Data ........................................................................................................................................ |
36 |
21
Intended Use
The digital converters generate a clean sinus alternate voltage of 230 V/AC from 12 or 24 V direct voltage, depending on model. This enables the connection of many different 230V consumers to 12 or 24V direct voltage sources, e.g. in cars, boats or solar installation in weekend houses or when camping.
Due to the high peak load, the absolutely clean output voltage and the high degree of efficiency, you can also operate devices with synchronised power units, converters such as TV and SAT systems, audio systems, tools with electrical motors, pumps, household appliances, compressors, chargers for mobile phones or notebooks, etc..
The maximum output of the 230 V consumer is indicated in the technical data (permanent output). Devices with a higher power consumption than the stated permanent output may not be connected.
When connecting devices with electric drives (e.g. power drills, refrigerators, etc.), please note that these may require a higher start-up power than indicated on the type plate.
The product is designed for private use rather than commercial purposes.
Operation is only permitted in a dry environment; contact with moisture must be avoided at all times.
The SWD series converter was manufactured pursuant to the latest state of the art. The devices fulfil the requirements of the applicable European and national directives and may also be used in public traffic in the area of the StVZO.
Conformity has been established and the relevant statements and documents have been deposited with the manufacturer. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions!
Equipment
-StandBy function with reduced idle power intake can be switched on
-Polarity reversal and overvoltage protected input
-Output short-circuit and overload protected
-Automatic switch-off for undervoltage to protect the battery
-Adjustable dynamic deep discharge protection via optional display remote control
-USB charger output 5V/DC 500 mA
-Optional cable or radio remote controls available
-Output data can be read through optional display remote control
Operation under adverse environmental conditions is not permitted.
Unfavourable ambient conditions are:
-Ambient temperatures > 50°C
-Wetness or too high air humidity (> 80% rel. humidity)
-presence of dust or combustible gases, vapours or solvents
-thunderstorms or similar conditions such as strong electrostatic fields etc.
Any use other than that described above will damage the product and may involve other risks, such as short-circuit, fire, electric shock, etc. Do not change or modify any part of the product!
Always observe the safety instructions!
22
Description of individual parts
(see fold-out page)
1Fastening hoop
2 DC-input minus pole “-” for 12 or 24 V 3 DC-input plus pole “+” for 12 or 24 V
4DIP switch for mode settings 1 Not assigned
2 StandBy function
3 and 4 address for LCD remote control
5 Connection 1 for display remote control FB-02 SWD or FB-03 SWD 6 Connection 2 for display remote control FB-02 SWD or FB-03 SWD 7 Connection for cable remote control FB-01 SWD
8 USB charger output 5V/DC max. 500 mA
9 LED control display for DC input
10LED control display for AC output
11On/Off switch
12Foldable protective cover for mains socket
13AC output (230 V mains socket)
14Ventilation opening
23
Loading...
