SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 511755
www.conrad.si
NAVODILA ZA UPORABO
SINUSNI RAZSMERNIK

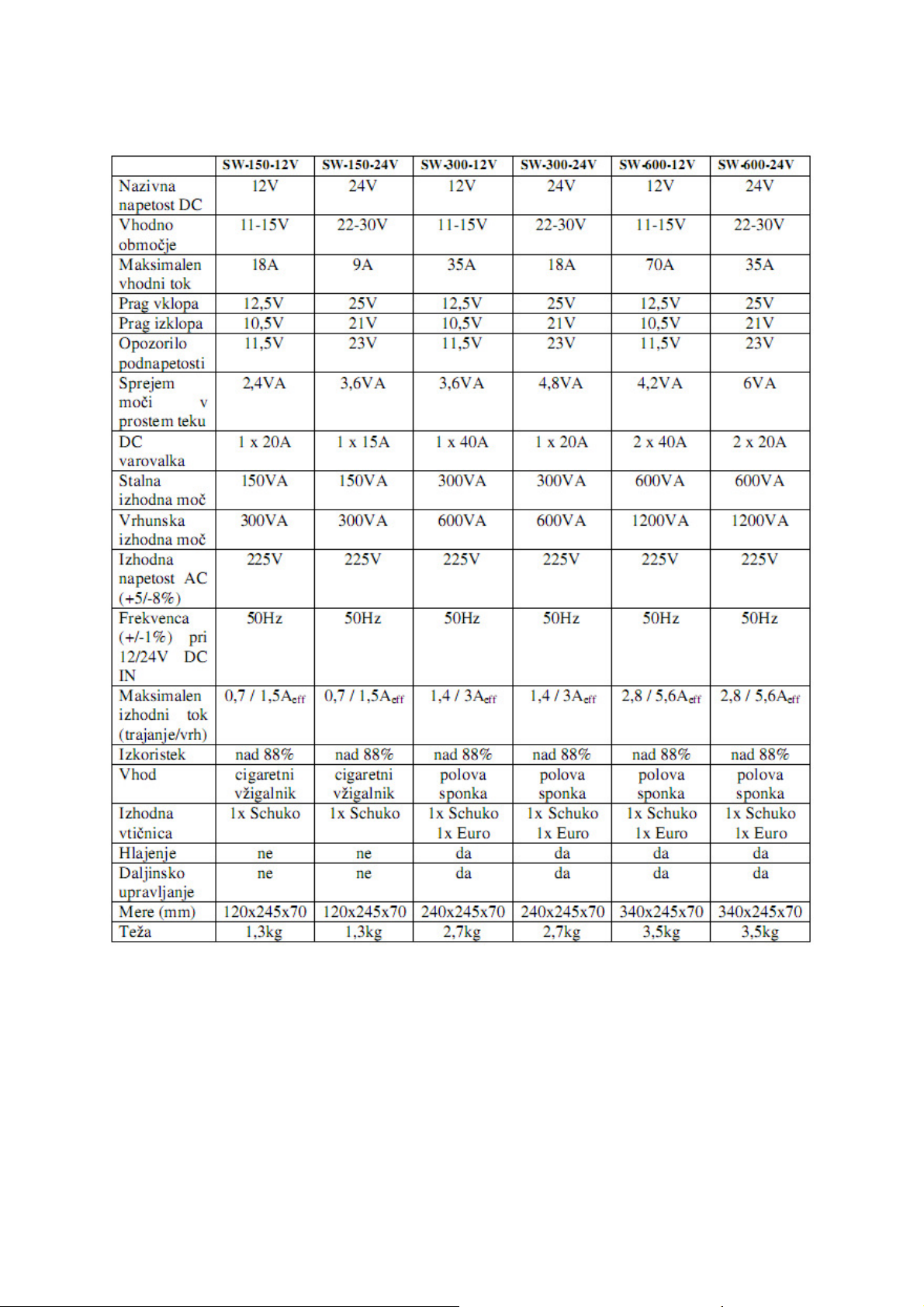

Št. izdelka: 511743 150 W Št. izdelka: 511745 300 W Št. izdelka: 511747 600 W Št. izdelka: 511755 1200 W Št. izdelka: 511258 2000 W
1 VARNOSTNI NAPOTKI
• Pozor! Obratovanje svetilnih cevi je dopustno samo takrat, ko so le-te opremljene z elektronskim zaganjalnikom ali z elektronsko pred vklopno napravo. Obratovanje z običajnimi zaganjalniki lahko vodi k znatnim poškodbam na razsmerniku.
• Ta naprava ima na izhodi 230V izmenično napetost in ne sodi v otroške roke! Pozor življenjska nevarnost!
• Tudi v izklopljenem stanju je lahko z napolnjenimi kondenzatorji na izhodu za kratek čas še prisotna 230V izmenična napetost.
• Obratovanje pod neugodnimi pogoji okolja morate v vsakem primeru preprečiti. Neugodni pogoji okolja so: temperature okolja nad 50°C, gorljivi plini, topila, pare, prah, zračna vlaga nad 80% ter mokrota.
• Napravo lahko obratujete samo v suhih in zaprtih prostorih.
• Pri priključitvi naprav zaščitnega razreda I (naprave z varnostnim vtičem oziroma PE priključkom), mora ozemljitev izhoda razsmernika slediti preko negativnega priključka akumulatorja. Upoštevajte, da je ustrezno s predpisi ohišje in PE priključek povezan z negativnim priključkom akumulatorja. Za razsmernik 150 je potrebno ozemljiti ločen ozemljilni vijak. V nobenem primeru ne ozemljite izhodne strani priključka ničelnega vodnika.
• Kadar se domneva, da nenevarno obratovanje ni več možno, morate prenehati z obratovanjem naprave in jo zavarovati pred nenadzorovanim obratovanjem. Da nenevarno ni več možno se domneva kadar naprava ne deluje več, ko so na napravi vidne poškodbe in po hranjenju pod neugodnimi pogoji okolja.
• Popravila in vzdrževalna dela lahko izvede samo strokovno osebje. Uporabite lahko samo varovalke navedene vrednosti. Uporaba popravljenih varovalk ali premostitev držala varovalke ni dopustna.
• Pozor: za vzpostavitev varnega kontakta med vhodnimi sponkami in stikalom, morate matice vijačnega terminala vedno tesno priviti.
2 KRATEK OPIS
Sinusni razsmerniki so moderne naprave krmiljene preko mikrokontrolerja, ki so bile narejene za mobilno uporabo. Razsmernik pretvori nizko DC vhodno napetost v višjo napetost. Izhodna izmenična napetost ustreza pravi sinusni izmenični napetosti. V nasprotju z trapeznimi razsmerniki obratujejo visoko občutljive naprave merilne tehnike, računalniki, stereo in DVD naprave, satelitske naprave, televizije, črpalke in vse ostale naprave z trafo postajami neoporečno.
3 ZNAČILNOSTI
Čista sinusna izhodna napetost
• Visok izkoristek
• Natančni stabilni napetostni pragi
• Nadzor prenizke / previsoke napetosti
• Nadzor preobremenitve
• Odklop prenizke napetosti
• Daljinsko upravljan
• Temperaturno upravljan ventilator
• Nizka poraba vhodnega toka
• Majhna teža
2
• Natančna kvarčno stabilizirana 50Hz frekvenca
• Opozorilo pred prenizko napetostjo
• Odklop pred kratkim stikom
• Zaščita pred napačno polarnostjo
4 FUNKCIJSKI OPIS
1. 12V / 24V DC priključki
2. 230V AC vtičnice
3. LED prikaz
4. DC varovalke
5. Stikalo naprav
6. Doza za daljinsko upravljanje
LED prikaz: preko LED prikaza lahko prepoznate različna stanja razsmernika.
• LED sveti zeleno: razsmernik obratuje znotraj dopustnih mejnih vrednosti.
• LED utripa rdeče: napetost akumulatorja leži pod nazivno napetostjo. Glede na
velikost priključenih porabnikov, morate pri nadaljnjem odvzemu energije iz akumulatorja računati z odklopom.
• Led sveti rdeče:
- Dopustna najnižja napetost ni bila dosežena. Akumulator je izpraznjen. Za zaščito akumulatorja pred nadaljnjo škodljivo globoko izpraznitvijo se je naprava odklopila. Ponoven vklop je možen po tem ko bo dosežena najnižja napetost vklopa.
- Maksimalen dopusten izhodnni tok naprave je bil prekoračen. Kontrola preobremenitve je odklopila izhod razsmernika. Priključen porabnik ima za to napravo previsoko zmogljivost ali je pokvarjen in povzroči kratek stik na izhodu razsmernika. Razsmernik sedaj poskuša izvesti petkrat vsakih 5 sekund in nato vsakih 30 sekund ponovni zagon, pri tem sveti LED za kratek čas zeleno. V primeru, da se razsmernik tudi po več poskusih zagona ne vklopi, potem odstranite porabnik z izhoda razmernika in preverite delovanje le-tega. Priključeno napravo preverite na običajnem omrežju in napravo naj preveri strokovnjak.
5 PRIKLJUČITEV IN ZAČETEK OBRATOVANJA
Preverite, če se navedbe napetosti na napravi ujemajo z napetostmi omrežja in porabnika. Pri priključitvi DC vodnikov uporabite kable z zadostnim presekom in pazite na čisto povezavo med kabelskimi čevlji in DC priključnimi dozami. Pri razsmerniku 150 so priključni kabli instalirani z vtičem za 12V dozo.
Poskrbite za zadosten dovod in odvod zraka razsmernika. Prezra nikoli ne pokrijte in naprave ne obratujte v bližini vnetljivih materialov. Razsmernik
čevalnih odprtin
3
