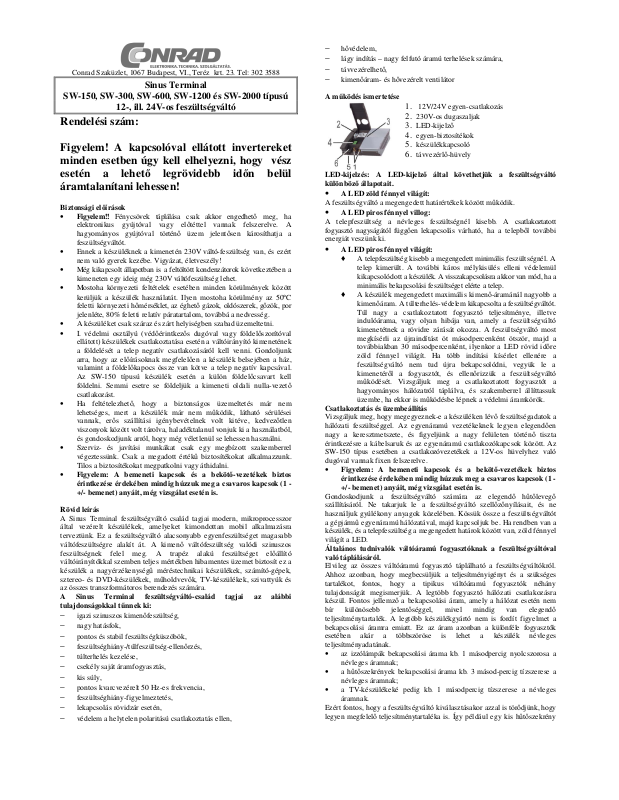

Conrad Szaküzlet, 1067 Budapest, VI., Teréz krt. 23. Tel: 302 3588

Sinus Terminal

SW-150, SW-300, SW-600, SW-1200 és SW-2000 típusú

12-, ill. 24V-os feszültségváltó

Rendelési szám:

Figyelem! A kapcsolóval ellátott invertereket minden esetben úgy kell elhelyezni, hogy vész esetén a lehető legrövidebb időn belül áramtalanítani lehessen!

Biztonsági előírások

• Figyelem!! Fénycsövek táplálása csak akkor engedhető meg, ha

elektronikus gyújtóval vagy előtéttel vannak felszerelve. A hagyományos gyújtóval történő üzem jelentősen károsíthatja a feszültségváltót.

• Ennek a készüléknek a kimenetén 230V váltó-feszültség van, és ezért nem való gyerek kezébe. Vigyázat, életveszély!

• Még kikapcsolt állapotban is a feltöltött kondenzátorok következtében a kimeneten egy ideig még 230V váltófeszültség lehet.

• Mostoha környezeti feltételek esetében minden körülmények között kerüljük a készülék használatát. Ilyen mostoha körülmény az 50°C feletti környezeti hőmérséklet, az éghető gázok, oldószerek, gőzök, por jelenléte, 80% feletti relatív páratartalom, továbbá a nedvesség.

• A készüléket csak száraz és zárt helyiségben szabad üzemeltetni.

• I. védelmi osztályú (védőérintkezős dugóval vagy földelőszorítóval

ellátott) készülékek csatlakoztatása esetén a váltóirányító kimenetének a földelését a telep negatív csatlakozásáról kell venni. Gondoljunk arra, hogy az előírásoknak megfelelően a készülék belsejében a ház, valamint a földelőkapocs össze van kötve a telep negatív kapcsával. Az SW-150 típusú készülék esetén a külön földelőcsavart kell földelni. Semmi esetre se földeljük a kimeneti oldali nulla-vezető csatlakozást.

• Ha feltételezhető, hogy a biztonságos üzemeltetés már nem lehetséges, mert a készülék már nem működik, látható sérülései vannak, erős szállítási igénybevételnek volt kitéve, kedvezőtlen viszonyok között volt tárolva, haladéktalanul vonjuk ki a használatból, és gondoskodjunk arról, hogy még véletlenül se lehessen használni.

• Szerviz- és javítási munkákat csak egy megbízott szakemberrel végeztessünk. Csak a megadott értékű biztosítékokat alkalmazzunk. Tilos a biztosítékokat megpatkolni vagy áthidalni.

• Figyelem: A bemeneti kapcsok és a bekötő-vezetékek biztos érintkezése érdekében mindig húzzuk meg a csavaros kapcsok (1 +/- bemenet) anyáit, még vizsgálat esetén is.

Rövid leírás

A Sinus Terminal feszültségváltó család tagjai modern, mikroprocesszor által vezérelt készülékek, amelyeket kimondottan mobil alkalmazásra terveztünk. Ez a feszültségváltó alacsonyabb egyenfeszültséget magasabb váltófeszültségre alakít át. A kimenő váltófeszültség valódi szinuszos feszültségnek felel meg. A trapéz alakú feszültséget előállító váltóirányítókkal szemben teljes mértékben hibamentes üzemet biztosít ez a készülék a nagyérzékenységű méréstechnikai készülékek, számító-gépek, sztereo- és DVD-készülékek, műholdvevők, TV-készülékek, szivattyúk és az összes transzformátoros berendezés számára.

A Sinus Terminal feszültségváltó-család tagjai az alábbi tulajdonságokkal tűnnek ki:

−

igazi szinuszos kimenőfeszültség,

−

nagy hatásfok,

−

pontos és stabil feszültségküszöbök,

−

feszültséghiány-/túlfeszültség-ellenőrzés,

−

túlterhelés kezelése,

−

csekély saját áramfogyasztás,

−

kis súly,

−

pontos kvarcvezérelt 50 Hz-es frekvencia,

−

feszültséghiány-figyelmeztetés,

−

lekapcsolás rövidzár esetén,

−

védelem a helytelen polaritású csatlakoztatás ellen,

−

hővédelem,

−

lágy indítás – nagy felfutó áramú terhelések számára,

−

távvezérelhető,

−

kimenőáram- és hővezérelt ventilátor

A működés ismertetése

LED-kijelzés: A LED-kijelző által követhetjük a feszültségváltó különböző állapotait.

•

A LED zöld fénnyel világít:

A feszültségváltó a megengedett határértékek között működik.

•

A LED piros fénnyel villog:

A telepfeszültség a névleges feszültségnél kisebb. A csatlakoztatott fogyasztó nagyságától függően lekapcsolás várható, ha a telepből további energiát veszünk ki.

•

A LED piros fénnyel világít:

♦

A telepfeszültség kisebb a megengedett minimális feszültségnél. A telep kimerült. A további káros mélykisülés elleni védelemül kikapcsolódott a készülék. A visszakapcsolásra akkor van mód, ha a minimális bekapcsolási feszültséget elérte a telep.

♦

A készülék megengedett maximális kimenő-áramánál nagyobb a kimenőáram. A túlterhelés-védelem kikapcsolta a feszültségváltót. Túl nagy a csatlakoztatott fogyasztó teljesítménye, illetve indulóárama, vagy olyan hibája van, amely a feszültségváltó kimenetétnek a rövidre zárását okozza. A feszültségváltó most megkísérli az újraindítást öt másodpercenként ötször, majd a továbbiakban 30 másodpercenként, ilyenkor a LED rövid időre zöld fénnyel világít. Ha több indítási kísérlet ellenére a feszültségváltó nem tud újra bekapcsolódni, vegyük le a kimenetéről a fogyasztót, és ellenőrizzük a feszültségváltó működését. Vizsgáljuk meg a csatlakoztatott fogyasztót a hagyományos hálózatról táplálva, és szakemberrel állíttassuk

Csatlakoztatás és üzembeállítás

Vizsgáljuk meg, hogy megegyeznek-e a készüléken lévő feszültségadatok a hálózati feszültséggel. Az egyenáramú vezetékeknek legyen elegendően nagy a keresztmetszete, és figyeljünk a nagy felületen történő tiszta érintkezésre a kábelsaruk és az egyenáramú csatlakozókapcsok között. Az SW-150 típus esetében a csatlakozóvezetékek a 12V-os hüvelyhez való dugóval vannak fixen felszerelve.

• Figyelem: A bemeneti kapcsok és a bekötő-vezetékek biztos

Gondoskodjunk a feszültségváltó számára az elegendő hűtőlevegő szállításáról. Ne takarjuk le a feszültségváltó szellőzőnyílásait, és ne használjuk gyúlékony anyagok közelében. Kössük össze a feszültségváltót a gépjármű egyenáramú hálózatával, majd kapcsoljuk be. Ha rendben van a készülék, és a telepfeszültség a megengedett határok között van, zöld fénnyel világít a LED.

Általános tudnivalók váltóáramú fogyasztóknak a feszültségváltóval való táplálásáról.

Elvileg az összes váltóáramú fogyasztó táplálható a feszültségváltókról. Ahhoz azonban, hogy megbecsüljük a teljesítményigényt és a szükséges tartalékot, fontos, hogy a tipikus váltóáramú fogyasztók néhány tulajdonságát megismerjük. A legtöbb fogyasztó hálózati csatlakozásra készül. Fontos jellemző a bekapcsolási áram, amely a hálózat esetén nem bír különösebb jelentőséggel, mivel mindig van elegendő teljesítménytartalék. A legtöbb készülékgyártó nem is fordít figyelmet a bekapcsolási áramra emiatt. Ez az áram azonban a különféle fogyasztók esetében akár a többszöröse is lehet a készülék névleges teljesítményadatának.

• az izzólámpák bekapcsolási árama kb. 1 másodpercig nyolcszorosa a

• a hűtőszekrények bekapcsolási árama kb. 3 másod-percig tízszerese a

• a TV-készülékeké pedig kb. 1 másodpercig tízszerese a névleges

Ezért fontos, hogy a feszültségváltó kiválasztásakor azzal is törődjünk, hogy legyen megfelelő teljesítménytartaléka is. Így például egy kis hűtőszekrény

üzembe, ha ekkor is működésbe lépnek a védelmi áramkörök.

érintkezése érdekében mindig húzzuk meg a csavaros kapcsok (1 +/- bemenet) anyáit, még vizsgálat esetén is.

névleges áramnak;

áramnak.

12V/24V egyen-csatlakozás

230V-os dugaszaljak

LED-kijelző

egyen-biztosítékok

készülékkapcsoló

távvezérlő-hüvely

táplálásához olyan feszültségváltóra van szükség, amelynek az 50 W tartós

SW-150-12V SW-150-24V SW-300-12V SW-300-24V SW-600-12V

eff

SW-600-24V SW-1200-12V SW-1200-24V SW-2000-12V SW-2000-24V

eff

teljesítménye mellett 500 W csúcsteljesítménye legyen. Helytelen polaritású csatlakozás elleni védelem: Ha az egyenáramú bemenet polaritását a csatlakoztatásnál felcseréltük, az áram átfolyik egy diódán, és kiolvad a biztosíték. Ebben az esetben meg kell szüntetni a rossz polaritású csatlakozást, és ki kell cserélni a biztosítékot. Biztosítékcsere: A készülék egyenáramú csatlakozó-kapcsainak a fedele alatt vannak elhelyezve az egyenáramú biztosítékok (12V : 40 A; 24V : 20A). Ha valamelyik biztosíték kiégett, cseréljük ki azonos névleges értékű biztosítékkal. Vizsgáljuk meg ezt követően a feszültség-váltót úgy, hogy nem csatlakoztatunk rá fogyasztót. Ha a biztosíték ismét kiég, a készülék hibás, és megbízott szakemberrel kell megjavíttatni.

Távvezérlés: A távvezérlő csatlakoztatására 2x0,5 mm2-es kapcsolókábel alkalmazása ajánlott. Ez a kábel 10 méter hosszúságra meghosszabbítható. A be-/kikapcsolás céljára bármilyen kapcsoló használható, mivel a belső 12V egyenfeszültség szolgál kapcsolófeszültség gyanánt.

• VIGYÁZAT: Ne kössük a ház testére a nyitott kapcsolókábelt, mert tönkremegy a készülék!

A csatlakozókábel ajánlott minimális keresztmetszete:

2 méterig 3 méterig SW-300 16 mm2 16 mm2 SW-600 16 mm2 16 mm2 SW-1200 25 mm2 35 mm2 SW-2000 35 mm2 50 mm2

Műszaki adatok

Névleges egyenfeszültség 12V 24V 12V 24V 12V Bemeneti tartomány 11-15V 22-30V 11-15V 22-30V 11-15V Max. bemenőáram 18A 9A 35A 18A 70A Bekapcsolási küszöb 12,5V 25V 12,5V 25V 12,5V Kikapcsolási küszöb 10,5V 21V 10,5V 21V 10,5V Feszültséghiány-figyelmeztetés 11,5V 23V 11,5V 23V 11,5V Felvett teljesítmény, üresjárat 2,4VA 3,6VA 3,6VA 4,8VA 4,2VA Egyenfeszültség-biztosíték 1x20A 1x15A 1x40A 1x20A 2x40A Tartós kimenőteljesítmény (cos ϕ>0,8) Csúcs- kimenőteljesítmény (cos ϕ>0,8)

150VA 150VA 300VA 300VA 600VA

300VA 300VA 600VA 600VA 1200VA Váltó-kimenőfeszültség (+5/-8%) 225V 225V 225V 225V 225V Frekvencia (±1%) (12/24V BE) Max. kimenőáram (tartós/csúcs) 0,7/1,5A

50 Hz 50 Hz 50 Hz 50 Hz 50 Hz

0,7/1,5A

1,4/3A

2,8/5,6 A Hatásfok 88% felett 88% felett 88% felett 88% felett 88% felett Bemenet szivargyújtó szivargyújtó csavaros kapocs csavaros kapocs csavaros kapocs Kimeneti dugaszalj 1xvédőérint. 1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro Ventilátoros hűtés nem nem igen igen igen Távvezérelhető nem nem igen igen igen Méretek (hxszxm) 120x245x70 120x245x70 240x245x70 240x245x70 340x245x70 Súly 1,3 kg 1,3 kg 2,7 kg 2,7 kg 3,5 kg

Névleges egyenfeszültség 24V 12V 24V 12V 24V Bemeneti tartomány 22-30V 11-15V 22-30V 11-15V 22-30V Max. bemenőáram 35A 140A 70A 220A 110A Bekapcsolási küszöb 25V 12,5V 25V 12,5V 25V Kikapcsolási küszöb 21V 10,5V 21V 10,5V 21V Feszültséghiány-figyelmeztetés 23V 11,5V 23V 11,5V 23V Felvett teljesítmény, üresjárat 6VA 10,8VA 12VA 18VA 21,6VA Egyenfeszültség-biztosíték 2x20A 4x40A 4x20A 8x40A 8x20A Tartós kimenőteljesítmény

600VA 1200VA 1200VA 2000VA 2000VA (cos ϕ>0,8) Csúcs- kimenőteljesítmény

1200VA 1800VA 1800VA 3000VA 3000VA (cos ϕ>0,8) Váltó-kimenőfeszültség (+5/-8%) 225V 225V 225V 225V 225V Frekvencia (±1%) (12/24V BE)

❙ Max. kimenőáram (tartós/csúcs) ❙ 2,8/5,6 A

50 Hz 50 Hz 50 Hz 50 Hz 50 Hz

5,6/8,4A

9,3/14A

9,3/14A Hatásfok 88% felett 88% felett 88% felett 88% felett 88% felett Bemenet csavaros kapocs csavaros kapocs csavaros kapocs csavaros kapocs csavaros kapocs Kimeneti dugaszalj 1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro

1xvédőérint.+

1xEuro Ventilátoros hűtés igen igen igen igen igen Távvezérelhető igen igen igen igen igen Méretek (hxszxm) 340x245x70 390x245x70 390x245x70 455x245x70 455x245x70 Súly 3,5 kg 4,5 kg 4,5 kg 5,2 kg 5,2 kg

Környezetvédelmi megjegyzés

Ezt a terméket élettartama elteltével nem szabad a háztartási hulladékkal együtt eltávolítani, hanem az elektromos és elektronikus hulladékok gyűjtőhelyén kell leadni újrahasznosításra.
