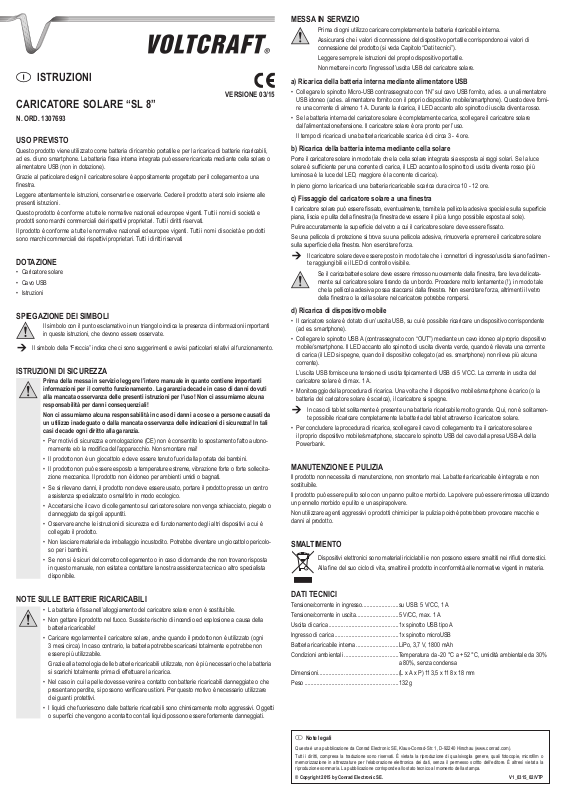

VOLTCRAFT SL 8 User guide [it]

ISTRUZIONI



VERSIONE 03/15

CARICATORE SOLARE “SL 8”

N. ORD. 1307693

USO PREVISTO

Questo prodotto viene utilizzato come batteria di ricambio portatile e per la ricarica di batterie ricaricabili, ad es. di uno smartphone. La batteria ssa interna integrata può essere ricaricata mediante cella solare o alimentatore USB (non in dotazione).

Grazie al particolare design il caricatore solare è appositamente progettato per il collegamento a una nestra.

Leggere attentamente le istruzioni, conservarle e osservarle. Cedere il prodotto a terzi solo insieme alle presenti istruzioni.

DOTAZIONE

• Caricatore solare

• Cavo USB

• Istruzioni

SPIEGAZIONE DEI SIMBOLI

Il simbolo con il punto esclamativo in un triangolo indica la presenza di informazioni importanti

in queste istruzioni, che devono essere osservate.

Il simbolo della “Freccia” indica che ci sono suggerimenti e avvisi particolari relativi al funzionamento.

ISTRUZIONI DI SICUREZZA

Prima della messa in servizio leggere l’intero manuale in quanto contiene importanti

informazioni per il corretto funzionamento. La garanzia decade in caso di danni dovuti alla mancata osservanza delle presenti istruzioni per l’uso! Non ci assumiamo alcuna responsabilità per danni consequenziali!

Non ci assumiamo alcuna responsabilità in caso di danni a cose o a persone causati da

un utilizzo inadeguato o dalla mancata osservanza delle indicazioni di sicurezza! In tali casi decade ogni diritto alla garanzia.

• Per motivi di sicurezza e omologazione (CE) non è consentito lo spostamento fatto autono-

• Il prodotto non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

• Il prodotto non può essere esposto a temperature estreme, vibrazione forte o forte sollecita-

• Se si rilevano danni, il prodotto non deve essere usato, portare il prodotto presso un centro

• Accertarsi che il cavo di collegamento sul caricatore solare non venga schiacciato, piegato o

• Osservare anche le istruzioni di sicurezza e di funzionamento degli altri dispositivi a cui è

• Non lasciare materiale da imballaggio incustodito. Potrebbe diventare un giocattolo pericolo-

• Se non si è sicuri del corretto collegamento o in caso di domande che non trovano risposta

mamente e/o la modica dell’apparecchio. Non smontare mai!

zione meccanica. Il prodotto non è idoneo per ambienti umidi o bagnati.

assistenza specializzato o smaltirlo in modo ecologico.

danneggiato da spigoli appuntiti.

collegato il prodotto.

so per i bambini.

in questo manuale, non esitate a contattare la nostra assistenza tecnica o altro specialista disponibile.

MESSA IN SERVIZIO

Prima di ogni utilizzo caricare completamente la batteria ricaricabile interna.

Assicurarsi che i valori di connessione del dispositivo portatile corrispondono ai valori di

connessione del prodotto (si veda Capitolo “Dati tecnici”). Leggere sempre le istruzioni del proprio dispositivo portatile. Non mettere in corto l’ingresso/l’uscita USB del caricatore solare.

a) Ricarica della batteria interna mediante alimentatore USB

• Collegare lo spinotto Micro-USB contrassegnato con “IN” sul cavo USB fornito, ad es. a un alimentatore

USB idoneo (ad es. alimentatore fornito con il proprio dispositivo mobile/smartphone). Questo deve fornire una corrente di almeno 1 A. Durante la ricarica, il LED accanto allo spinotto di uscita diventa rosso.

• Se la batteria interna del caricatore solare è completamente carica, scollegare il caricatore solare

dall’alimentazione/tensione. Il caricatore solare è ora pronto per l’uso.

Il tempo di ricarica di una batteria ricaricabile scarica è di circa 3 - 4 ore.

b) Ricarica della batteria interna mediante cella solare

Porre il caricatore solare in modo tale che la cella solare integrata sia esposta ai raggi solari. Se la luce solare è sufciente per una corrente di carica, il LED accanto allo spinotto di uscita diventa rosso (più luminosa è la luce del LED, maggiore è la corrente di carica).

In pieno giorno la ricarica di una batteria ricaricabile scarica dura circa 10 - 12 ore.

c) Fissaggio del caricatore solare a una nestra

Il caricatore solare può essere ssato, eventualmente, tramite la pellicola adesiva speciale sulla supercie piana, liscia e pulita della nestra (la nestra deve essere il più a lungo possibile esposta al sole).

Pulire accuratamente la supercie del vetro a cui il caricatore solare deve essere ssato. Se una pellicola di protezione si trova su una pellicola adesiva, rimuoverla e premere il caricatore solare

sulla supercie della nestra. Non esercitare forza.

Il caricatore solare deve essere posto in modo tale che i connettori di ingresso/uscita siano facilmente raggiungibili e il LED di controllo visibile.

Se il caricabatterie solare deve essere rimosso nuovamente dalla nestra, fare leva delicata-

mente sul caricatore solare tirando da un bordo. Procedere molto lentamente (!), in modo tale

che la pellicola adesiva possa staccarsi dalla nestra. Non esercitare forza, altrimenti il vetro

della nestra o la cella solare nel caricatore potrebbe rompersi.

d) Ricarica di dispositivo mobile

• Il caricatore solare è dotato di un’uscita USB, su cui è possibile ricaricare un dispositivo corrispondente

(ad es. smartphone).

• Collegare lo spinotto USB A (contrassegnato con “OUT”) mediante un cavo idoneo al proprio dispositivo

mobile/smartphone. Il LED accanto allo spinotto di uscita diventa verde, quando è rilevata una corrente di carica (il LED si spegne, quando il dispositivo collegato (ad es. smartphone) non rileva più alcuna corrente).

L’uscita USB fornisce una tensione di uscita tipicamente di USB di 5 V/CC. La corrente in uscita del

caricatore solare è di max. 1 A.

• Monitoraggio della procedura di ricarica. Una volta che il dispositivo mobile/smartphone è carico (o la

batteria del caricatore solare è scarica), il caricatore si spegne.

In caso di tablet solitamente è presente una batteria ricaricabile molto grande. Qui, non è solitamente possibile ricaricare completamente la batteria del tablet attraverso il caricatore solare.

• Per concludere la procedura di ricarica, scollegare il cavo di collegamento tra il caricatore solare e

il proprio dispositivo mobile/smartphone, staccare lo spinotto USB del cavo dalla presa USB-A della Powerbank.

MANUTENZIONE E PULIZIA

Il prodotto non necessita di manutenzione, non smontarlo mai. La batteria ricaricabile è integrata e non sostituibile.

Il prodotto può essere pulito solo con un panno pulito e morbido. La polvere può essere rimossa utilizzando un pennello morbido e pulito e un aspirapolvere.

Non utilizzare agenti aggressivi o prodotti chimici per la pulizia poiché potrebbero provocare macchie e danni al prodotto.

SMALTIMENTO

Dispositivi elettronici sono materiali riciclabili e non possono essere smaltiti nei riuti domestici.

Alla ne del suo ciclo di vita, smaltire il prodotto in conformità alle normative vigenti in materia.

NOTE SULLE BATTERIE RICARICABILI

• La batteria è ssa nell’alloggiamento del caricatore solare e non è sostituibile.

• Non gettare il prodotto nel fuoco. Sussiste rischio di incendio ed esplosione a causa della batteria ricaricabile!

• Caricare regolarmente il caricatore solare, anche quando il prodotto non è utilizzato (ogni 3 mesi circa). In caso contrario, la batteria potrebbe scaricarsi totalmente e potrebbe non essere più utilizzabile.

Grazie alla tecnologia delle batterie ricaricabili utilizzate, non è più necessario che la batteria

si scarichi totalmente prima di effettuare la ricarica.

• Nel caso in cui la pelle dovesse venire a contatto con batterie ricaricabili danneggiate o che presentano perdite, si possono vericare ustioni. Per questo motivo è necessario utilizzare dei guanti protettivi.

• I liquidi che fuoriescono dalle batterie ricaricabili sono chimicamente molto aggressivi. Oggetti o superci che vengono a contatto con tali liquidi possono essere fortemente danneggiati.

DATI TECNICI

Tensione/corrente in ingresso ........................su USB: 5 V/CC, 1 A

Tensione/corrente in uscita ............................5 V/CC, max. 1 A

Uscita di carica ..............................................1x spinotto USB tipo A

Ingresso di carica ..........................................1x spinotto microUSB

Batteria ricaricabile interna ............................LiPo, 3,7 V, 1800 mAh

Condizioni ambientali .................................... Temperatura da -20 °C a +52 °C, umidità ambientale da 30%

Dimensioni .....................................................(L x A x P) 113,5 x 118 x 18 mm

Peso ..............................................................132 g

Note legali



Questa è una pubblicazione da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, microlm o

memorizzazione in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore. È altresì vietata la riproduzione sommaria. La pubblicazione corrisponde allo stato tecnico al momento della stampa.

a 80%, senza condensa
