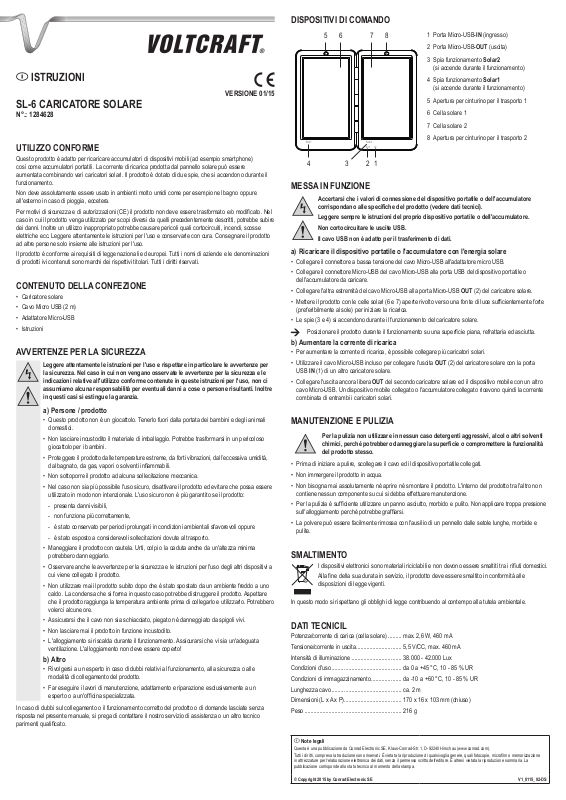

VOLTCRAFT SL-6 User guide [it]

ISTRUZIONI

VERSIONE 01/15

SL-6 CARICATORE SOLARE

N°.: 1284628

UTILIZZO CONFORME

Questo prodotto è adatto per ricaricare accumulatori di dispositivi mobili (ad esempio smartphone) così come accumulatori portatili. La corrente di ricarica prodotta dal pannello solare può essere aumentata combinando vari caricatori solari. Il prodotto è dotato di due spie, che si accendono durante il funzionamento.

Non deve assolutamente essere usato in ambienti molto umidi come per esempio nel bagno oppure all'esterno in caso di pioggia, eccetera.

Per motivi di sicurezza e di autorizzazioni (CE) il prodotto non deve essere trasformato e/o modicato. Nel

caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli quali cortocircuiti, incendi, scosse elettriche ecc. Leggere attentamente le istruzioni per l'uso e conservarle con cura. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l'uso.

CONTENUTO DELLA CONFEZIONE

• Caricatore solare

• Cavo Micro USB (2 m)

• Adattatore Micro-USB

• Istruzioni

AVVERTENZE PER LA SICUREZZA

Leggere attentamente le istruzioni per l'uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all'utilizzo conforme contenute in queste istruzioni per l'uso, non ci assumiamo alcuna responsabilità per eventuali danni a cose o persone risultanti. Inoltre in questi casi si estingue la garanzia.

a) Persone / prodotto

• Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini e degli animali domestici.

• Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso giocattolo per i bambini.

• Proteggere il prodotto dalle temperature estreme, da forti vibrazioni, dall’eccessiva umidità,

dal bagnato, da gas, vapori o solventi inammabili.

• Non sottoporre il prodotto ad alcuna sollecitazione meccanica.

• Nel caso non sia più possibile l'uso sicuro, disattivare il prodotto ed evitare che possa essere utilizzato in modo non intenzionale. L'uso sicuro non è più garantito se il prodotto:

- presenta danni visibili,

- non funziona più correttamente,

- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure

- è stato esposto a considerevoli sollecitazioni dovute al trasporto.

• Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.

• Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri dispositivi a cui viene collegato il prodotto.

• Non utilizzare mai il prodotto subito dopo che è stato spostato da un ambiente freddo a uno caldo. La condensa che si forma in questo caso potrebbe distruggere il prodotto. Aspettare che il prodotto raggiunga la temperatura ambiente prima di collegarlo e utilizzarlo. Potrebbero volerci alcune ore.

• Assicurarsi che il cavo non sia schiacciato, piegato né danneggiato da spigoli vivi.

• Non lasciare mai il prodotto in funzione incustodito.

• L'alloggiamento si riscalda durante il funzionamento. Assicurarsi che vi sia un'adeguata ventilazione. L'alloggiamento non deve essere coperto!

b) Altro

• Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.

• Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente a un

esperto o a un'ofcina specializzata.

In caso di dubbi sul collegamento o il funzionamento corretto del prodotto o di domande lasciate senza risposta nel presente manuale, si prega di contattare il nostro servizio di assistenza o un altro tecnico

parimenti qualicato.

DISPOSITIVI DI COMANDO

5 6 7 8

1 Porta Micro-USB-IN (ingresso)

2 Porta Micro-USB-OUT (uscita)

3 Spia funzionamento Solar2

(si accende durante il funzionamento)

4 Spia funzionamento Solar1

(si accende durante il funzionamento)

5 Apertura per cinturino per il trasporto 1

6 Cella solare 1

7 Cella solare 2

8 Apertura per cinturino per il trasporto 2

MESSA IN FUNZIONE

Accertarsi che i valori di connessione del dispositivo portatile o dell'accumulatore

corrispondano alle speciche del prodotto (vedere dati tecnici).

Leggere sempre le istruzioni del proprio dispositivo portatile o dell'accumulatore.

Non cortocircuitare le uscite USB.

Il cavo USB non è adatto per il trasferimento di dati.

a) Ricaricare il dispositivo portatile o l'accumulatore con l'energia solare

• Collegare il connettore a bassa tensione del cavo Micro-USB all'adattatore micro USB.

• Collegare il connettore Micro-USB del cavo Micro-USB alla porta USB del dispositivo portatile o dell'accumulatore da caricare.

• Collegare l'altra estremità del cavo Micro-USB alla porta Micro-USB OUT (2) del caricatore solare.

• Mettere il prodotto con le celle solari (6 e 7) aperte rivolto verso una fonte di luce sufcientemente forte (preferibilmente al sole) per iniziare la ricarica.

• Le spie (3 e 4) si accendono durante il funzionamento del caricatore solare.

Posizionare il prodotto durante il funzionamento su una supercie piana, refrattaria ed asciutta.

b) Aumentare la corrente di ricarica

• Per aumentare la corrente di ricarica, è possibile collegare più caricatori solari.

• Utilizzare il cavo Micro-USB incluso per collegare l'uscita OUT (2) del caricatore solare con la porta USB IN (1) di un altro caricatore solare.

• Collegare l'uscita ancora libera OUT del secondo caricatore solare ed il dispositivo mobile con un altro cavo Micro-USB. Un dispositivo mobile collegato o l'accumulatore collegato ricevono quindi la corrente combinata di entrambi i caricatori solari.

MANUTENZIONE E PULIZIA

Per la pulizia non utilizzare in nessun caso detergenti aggressivi, alcol o altri solventi

chimici, perché potrebbero danneggiare la supercie o compromettere la funzionalità

del prodotto stesso.

• Prima di iniziare a pulire, scollegare il cavo ed il dispositivo portatile collegati.

• Non immergere il prodotto in acqua.

• Non bisogna mai assolutamente né aprire né smontare il prodotto. L'interno del prodotto tra l'altro non contiene nessun componente su cui si debba effettuare manutenzione.

• Per la pulizia è sufciente utilizzare un panno asciutto, morbido e pulito. Non applicare troppa pressione

sull'alloggiamento perché potrebbe grafarsi.

• La polvere può essere facilmente rimossa con l'ausilio di un pennello dalle setole lunghe, morbide e pulite.

SMALTIMENTO

I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i riuti domestici. Alla ne della sua durata in servizio, il prodotto deve essere smaltito in conformità alle

disposizioni di legge vigenti.

In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.

DATI TECNICIL

Potenza/corrente di carica (cella solare) ......... max. 2,6 W, 460 mA

Tensione/corrente in uscita .............................. 5,5 V/CC, max. 460 mA

Intensità di illuminazione ................................. 38.000 - 42.000 Lux

Condizioni d'uso .............................................. da 0 a +45 °C, 10 - 85 % UR

Condizioni di immagazzinamento .................... da -10 a +60 °C, 10 - 85 % UR

Lunghezza cavo .............................................. ca. 2 m

Dimensioni (L x A x P)...................................... 170 x 16 x 103 mm (chiuso)

Peso ................................................................ 216 g

Note legali

Questa è una pubblicazione da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, microlm o memorizzazione

in attrezzature per l‘elaborazione elettronica dei dati, senza il permesso scritto dell‘editore. È altresì vietata la riproduzione sommaria. La pubblicazione corrisponde allo stato tecnico al momento della stampa.
