BEDIENUNGSANLEITUNG

Version 01/13

Digitales Schallpegelmessgerät SL-50

Best.-Nr. 10 05 93

Bestimmungsgemäße Verwendung

Das Schallpegelmessgerät ist ein digitales Messgerät zur Messung des Schallpegels in der Einheit Dezibel (dB).

Das Schallpegelmessgerät dient zum Messen von Schallquellen mit einer Intensität von 40 bis 130 dB. Es ist ein Hilfsmittel zur Überprüfung von Schallquellen oder bei einfachen Messungen von Umweltgeräuschen.

Die ermittelten Messwerte und die momentanen Einheiten/Funktionen werden im großen 4stelligen LC-Display (Liquid-Crystal-Display = Flüssigkristallanzeige) digital dargestellt. Die Anzeige wird bei schlechten Lichtverhältnissen automatisch beleuchtet.

Das Messsignal wird linear (C-Kennlinie) und mit einer schnellen Messzeit von 125 ms erfasst und ermöglicht die Messung in einem Frequenzbereich von 30 Hz (Hertz) bis 4 KHz (Kilo Hertz).

Der Maximal- oder Minimalwert kann festgehalten werden. Um störende Windgeräusche zu unterdrücken liegt ein aufsteckbarer Windschutz bei,

welcher die Schallpegelmessung nicht beeinträchtigt. Zum Betrieb wird eine 9V-Blockbatterie (Typ 1604A) benötigt. Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro-

duktes. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheits- und Gefahrenhinweise

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.

Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen Richtlinien.

• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!

• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.

• Aus Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.

• Das Gehäuse darf bis auf das öffnen des Batteriefachdeckels nicht zerlegt werden.

• Messgeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhände!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, diese könnten für Kinder zu einem gefährlichen Spielzeug werden.

Einzelteilbezeichnung

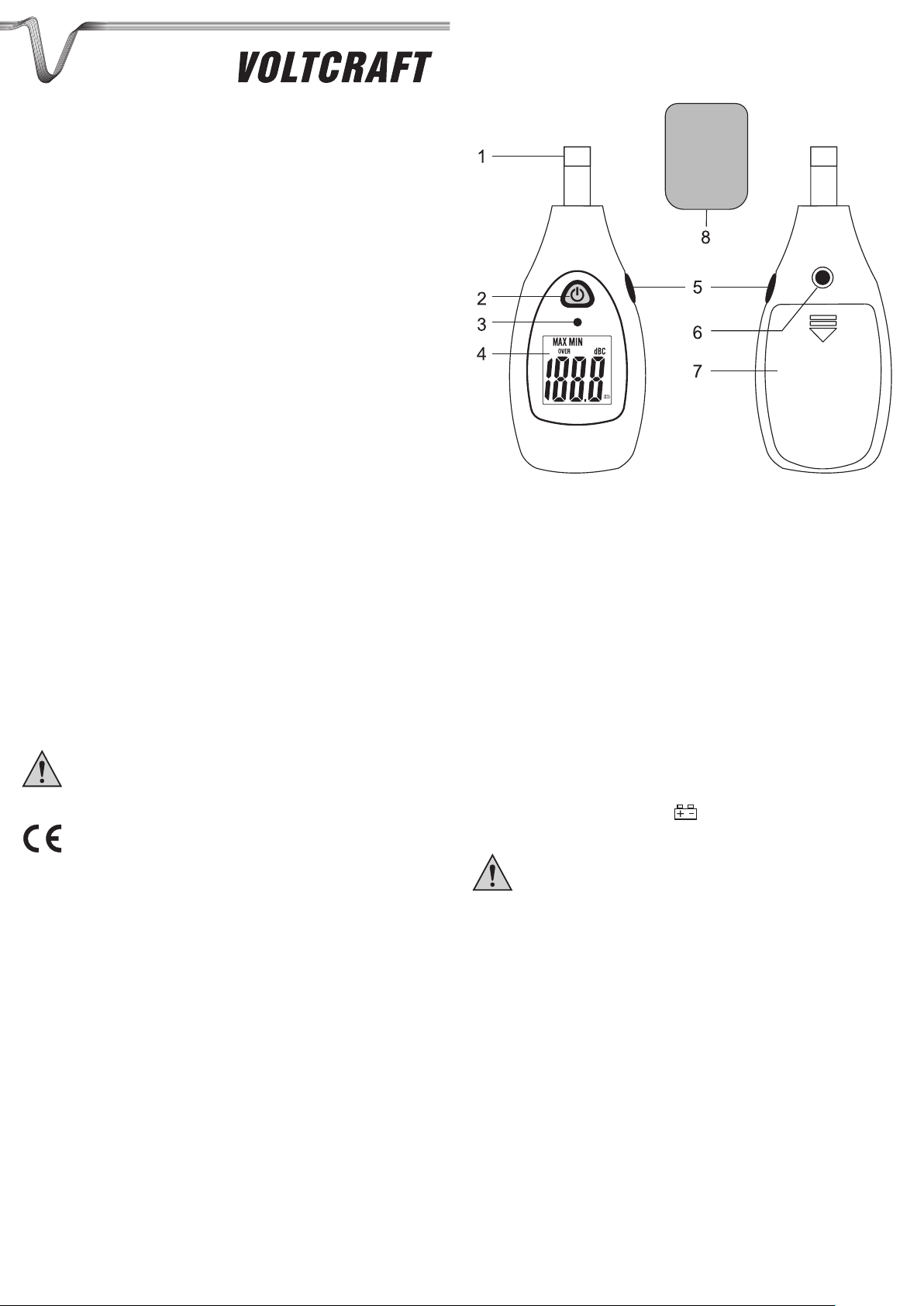

1 Messmikrofon 2 Ein-/Aus-Taste 3 Lichtsensor für Anzeigenbeleuchtung 4 Display 5 MAX/MIN-Taste 6 Stativgewinde 7 Batteriefach 8 Windschutz

Einlegen/Wechseln der Batterie

Zum Betrieb wird eine 9V-Blockbatterie (z.B. Typ IEC 6F22) benötigt.

Zum Einsetzen/Wechseln gehen Sie wie folgt vor:

• Schieben Sie den rückseitigen Deckel in Pfeilrichtung vom Gerät und nehmen den Deckel ab.

• Verbinden Sie die neue Batterie polungsrichtig mit dem Batterieclip und schieben den Deckel wieder auf das Gerät.

Ein Batteriewechsel ( ) ist nötig, wenn die Anzeige schlecht ablesbar ist oder wenn das Gerät nicht mehr eingeschaltet werden kann.

Um eine Beschädigung des Gerätes durch auslaufende Batterien zu verhindern, entfernen Sie die Batterie aus dem Gerät, wenn Sie das Gerät für längere Zeit nicht benutzen. Aus dem gleichen Grund ist es anzuraten, leere Batterien sofort zu entfernen.

Lassen Sie Batterien nicht achtlos herumliegen. Diese könnten von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Batterien dürfen nicht aufgeladen, kurzgeschlossen oder ins Feuer geworfen werden. Es besteht Explosionsgefahr.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Batterien ins Feuer.

☞

Eine passende Alkaline Batterie erhalten Sie unter folgender Bestellnummer: Best.-Nr. 65 25 09 (Bitte 1x bestellen). Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.

Inbetriebnahme

Achten Sie bei lauten Schallquellen auf ausreichenden Gehörschutz. Es besteht die Gefahr von Gehörschäden. Beachten Sie die zulässigen Umgebungsbedingungen (Techn. Daten), um Fehlmessungen zu vermeiden.

Schalten Sie das Gerät über die Ein-Aus-Taste (2) ein. Jedes drücken schaltet das Gerät ein oder aus. Nach dem Einschalten beginnt sofort die Messung. Der Messwert wird zusammen mit der Einheit „dBC“ im Display angezeigt. Bei schlechten Lichtverhältnissen schaltet sich automatisch die Displaybeleuchtung zu. Der Lichtsensor (3) steuert die Displaybeleuchtung. Wird 15 Minuten lang keine Taste gedrückt, so schaltet das Messgerät automatisch aus. Dies schont die Batterie. Schalten Sie das Gerät bei Bedarf mit der Ein-Aus-Taste wieder ein.

Messung durchführen

Die Messung einer Schallquelle muss immer direkt erfolgen. Achten Sie darauf, dass sich keine Gegenstände oder Personen zwischen Mikrofon und Schallquelle befinden.

Richten Sie das Schallpegelmessgerät mit dem Mikrofon (1) direkt auf die Schallquelle.

Um die Schallwellen nicht selbst zu beeinflussen, strecken Sie das Messgerät mit einem Arm so weit wie möglich vor Ihren Körper oder befestigen Sie das Messgerät auf einem Stativ. Eine Stativbefestigung (6) ist an der Gehäuserückseite vorhanden. Vermeiden Sie Vibrationen oder Bewegungen.

Vergrößern Sie die Distanz zum Messobjekt, wenn der Messbereich überschritten wird (OVER).

☞

Verwenden Sie bei Wind (>10m/s) den beiliegenden Windschutz (8), um den Messwert nicht durch Windgeräusche zu verfälschen. Der Windschutz verfälscht den Messwert nicht.

MAX/MIN-Funktion

Bei fortlaufender Messung wird nur der Maximal- oder Minimalwert im Display angezeigt. Diese Messfunktion erleichtert Ihnen die Ermittlung der Spitzenpegel. Die MAXFunktion wird durch Drücken der seitlichen MAX-MIN-Taste aktiviert. Ein erneutes Drücken schaltet in den MIN-Betrieb um und umgekehrt. Die entsprechende Funktion wird als „MAX“ oder „MIN“ im Display angezeigt. Um diese Messfunktion zu deaktivieren halten Sie die MAX-MIN-Taste für ca. 2 Sekunden gedrückt oder schalten Sie das Messgerät aus.

Wartung und Reinigung

Das Messgerät ist bis auf eine gelegentliche Reinigung absolut wartungsfrei. Zur Reinigung des Gerätes bzw. des Displays nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch.

Entsorgung von gebrauchten Batterien/Akkus!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll

ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg= Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

Entsorgung

Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Technische Daten

Spannungsversorgung . . . . . . . . . 9 VDC (1602, 6F22)

Stromaufnahme . . . . . . . . . . . . . . max. 40 mA (mit Displaybeleuchtung)

Messbereich . . . . . . . . . . . . . . . . . 40 - 130 dBC (30 Hz - 4 kHz)

Zeitbewertung. . . . . . . . . . . . . . . . 125 ms

Anzeigenauflösung . . . . . . . . . . . . 0,1 dB

Genauigkeit. . . . . . . . . . . . . . . . . . +/- 3,5 dB (bei 1 kHz und 94 dB)

Mikrofon . . . . . . . . . . . . . . . . . . . .

/2Zoll Electret Kondensator-Mikrofon

Betriebsbedingungen . . . . . . . . . . 0 bis 40°C/10 bis 75 %rF (nicht kondensierend)

Betriebshöhe. . . . . . . . . . . . . . . . . max. 2000 m

Masse . . . . . . . . . . . . . . . . . . . . . . ca. 135 g

Abmessungen (LxBxT) . . . . . . . . . 130 mm x 52 mm x 32 mm

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten.

쮕



OPERATING INSTRUCTIONS

Version 01/13

Digital Noise Level Meter SL-50

Item no. 10 05 93

Intended Use

The noise level meter is a digital measurement device for measuring the noise level in units of decibel (dB).

The noise level meter is for measuring noise levels of sources in the intensity range 40 to 130 dB. It is an appliance for checking noise sources or for simple measurements of environment noise.

The measurements and the instantaneous units/functions are shown digitally on the large four-digit LC-Display (Liquid-Crystal-Display). In unfavourable light conditions the display is illuminated automatically.

The measurement signal is sampled linearly (C-characteristic) with a fast measurement speed of 125 ms which enables measurements in the frequency range of 30 Hz (Hertz) to 4 KHz (kilo Hertz).

The maxima or minima can be recorded. In order to suppress disturbing wind noise, an attachable wind deflector is enclosed,

which does not affect the noise level measurement. A 9 V block battery (type 1604A) is required for operation. Measurements must not be carried out under unfavourable ambient conditions.

Unfavourable ambient conditions are:

- Wet conditions or high air humidity

- Dust and flammable gases, vapours or solvent,

- Thunderstorms or similar conditions such as strong electrostatic fields etc. Any use other than described above is not allowed and can damage the product.

No part of the product may be modified or rebuilt! The safety instructions must be observed thoroughly!

Safety and Hazard Notices

An exclamation mark in a triangle indicates that there are important instructions in the operating instructions. Please read all the instructions before using this device, they include important information on its correct operation.

This product is CE compliant and thus fulfils the necessary guide lines.

• The guarantee is rendered invalid when damage occurs as a result of non-compliance with the operating instructions! We do not assume any liability for any damage arising as a consequence!

• We do not assume any liability for material and personal damage caused by improper use or non-compliance with the safety instructions. The warranty is voided in these cases.

• The unauthorized conversion and/or modification of the product is not allowed for approval reasons.

• Please make sure that you operate the device properly. Please follow these operating instructions.

• The housing may not be disassembled, except for opening the battery compartment cover.

• The meter and accessories are not toys and must be kept out of the hands of children!

• In commercial and industrial facilities the regulations for the prevention of accidents as laid down by the professional trade association for electrical equipment and devices must be observed.

• In schools, training centres, computer and self-help workshops, use of the meter must be supervised by trained personnel in a responsible manner.

• Do not switch the meter on immediately after it has been taken from a cold in to a warm environment. Condensation that forms might destroy your device. Allow the device to reach room temperature before switching it on.

• Do not carelessly leave the packaging material lying around since this may become a dangerous toy for children.

Description of individual parts

1 Measurement microphone 2 On/Off switch 3 Light sensor for display illumination 4 Display 5 MAX/MIN button 6 Tripod socket 7 Battery compartment 8 Wind deflector

Inserting/Replacing the Battery

A 9 V block battery (e.g. type IEC 6F22) is required for operation.

To insert/replace the battery, proceed as follows:

• Push the cover on the back in the direction of the arrow on the appliance and remove the cover.

• Connect the new battery, with the correct polarity with the battery-clip and push the cover on the appliance again.

It is necessary to change the battery ( ) when the display can no longer be read properly or when the appliance cannot be switched on anymore.

In order to avoid damage to the appliance from leaking batteries, remove the battery from the appliance when you do not use the appliance for a long time. For the same reason it is advisable to take out empty batteries immediately.

Do not leave batteries lying around carelessly. They might be swallowed by children or pets. If swallowed, consult a doctor immediately.

Batteries may not be charged, shorted or thrown into fire. There is a danger of explosion.

Leaking or damaged batteries may cause alkali burns if they come in contact with the skin. Therefore, use suitable protective gloves.

Make sure that the batteries are not short-circuited. Do not throw batteries into fire!

☞

A compatible alkaline battery can be obtained with the following purchase number: Item no. 65 25 09 (please order one). Only use alkaline batteries, since these are powerful and have a long life.
