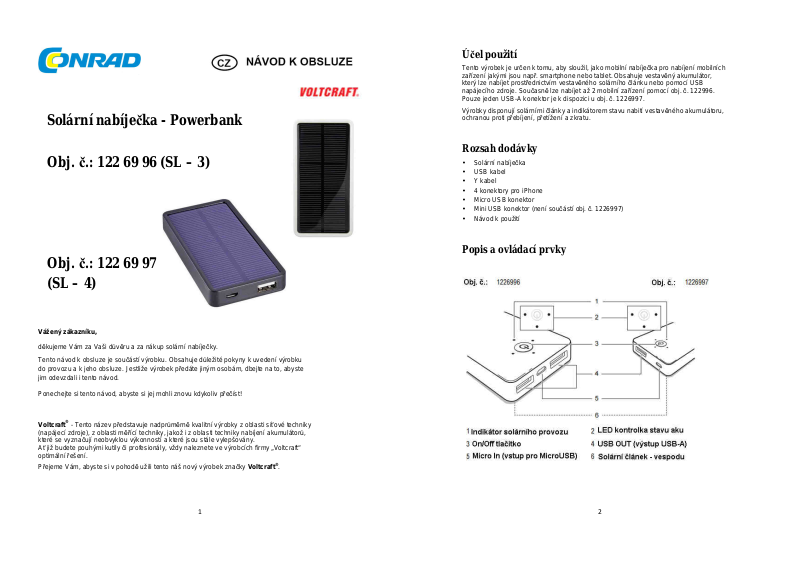

Solární nabíječka - Powerbank
Obj. č.: 122 69 96 (SL – 3)
Obj. č.: 122 69 97
(SL – 4)
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup solární nabíječky.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů,
které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány.
Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“
optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Účel použití
Tento výrobek je určen k tomu, aby sloužil, jako mobilní nabíječka pro nabíjení mobilních
zařízení jakými jsou např. smartphone nebo tablet. Obsahuje vestavěný akumulátor,
který lze nabíjet prostřednictvím vestavěného solárního článku nebo pomocí USB
napájecího zdroje. Současně lze nabíjet až 2 mobilní zařízení pomocí obj. č. 122996.
Pouze jeden USB-A konektor je k dispozici u obj. č. 1226997.
Výrobky disponují solárními články a indikátorem stavu nabití vestavěného akumulátoru,
ochranou proti přebíjení, přetížení a zkratu.
Rozsah dodávky
• Solární nabíječka
• USB kabel
• Y kabel
• 4 konektory pro iPhone
• Micro USB konektor
• Mini USB konektor (není součástí obj. č. 1226997)
• Návod k použití
Popis a ovládací prvky
1
2
Obsluha
Před každým použití zkontrolujte úroveň nabití vestavěného akumulátoru.
Před použitím úplně dobijte vestavěný akumulátor.
Ujistěte se, že připojení Vašeho mobilního zařízení je v souladu
s nabíječkou (viz Technické údaje).
Vždy si přečtěte i návod k obsluze mobilního zařízení.
Nikdy USB výstupy nezkratujte.
USB kabely nejsou vhodné pro datové přenosy.
a) Kontrola stavu nabití
1. Pro kontrolu úrovně nabití vestavěného akumulátoru stiskněte na sekundu on/off tlačítko (3).
LED kontrolka stavu akumulátoru (2) znázorňuje úroveň nabití akumulátoru.
2. Pro vypnutí LED kontroly stavu nabití akumulátoru stiskněte on/off tlačítko na 2 sekundy.
b) Nabíjení vestavěného akumulátoru pomocí solárního článku
Vestavěný akumulátor lze nabíjet prostřednictvím integrovaného solárního článku nebo pomocí
vhodného USB napájecího zdroje. Nejlepší je vystavit v průběhu nabíjení solární nabíječku resp.
její solární článek přímým slunečním paprskům. Lze rovněž použít umělé osvětlení nicméně to je
výrazně méně efektivní než sluneční záření.
1. Vestavěný akumulátor nabijte tehdy, když jeho kapacita poklesne pod 30%.
2. Pro nabíjení solární nabíječky umístěte solární článek tak, aby směřoval vzhůru proti slunečnímu
svitu nebo jinému světelnému zdroji. Nenechte výrobek navlhnout nebo zmoknout.
c) Nabíjení vestavěného akumulátoru přes USB
Y kabel je primárně použit pro nabíjení vestavěného akumulátoru přes MICRO IN Micro USB port
(5). Lze jej ovšem použít i pro nabíjení mobilního zařízení přes USB OUT USB-A port (4).
Pokud není k dispozici sluneční záření nebo umělé osvětlení, nabijte vestavěný
akumulátor pomocí USB napájecího zdroje.
3
1. Vestavěný akumulátor nabijte tehdy, pokud jeho kapacita poklesne pod 30%.
2. Připojte Micro USB konektor k MICRO IN Micro USB portu (5) solární nabíječky.
3. Připojte do nízkonapěťové zdířky Y kabelu nízkonapěťovou zástrčku s Micro USB konektorem.
4. Připojte UAB-A zástrčku na Y kabelu ke dvěma USB portům Vašeho PC nebo jiného
vhodného USB napájecího zdroje. Napájecí zdroj musí být schopen dodávat alespoň 1 A
přes obě připojení. Nabíjení začne jakmile začne USB napájecí zdroj dodávat proud.
5. LED indikátor stavu aku (2) po dobu nabíjení bliká. Tři LED kontrolky znázorňují průběh
probíhajícího nabíjení v procentech (%) (viz „Kontrola stavu nabití“). Jakmile je vestavěný
akumulátor nabitý, svítí všechny tři LED kontrolky najednou.
6. Pokud kontrolka stavu nabití ukazuje úroveň nabití vyšší než 90%, odpojte nabíječku
od USB zdroje napájení. Vestavěný akumulátor je připraven k použití.
d) Nabíjení mobilního zařízení
Y kabel je primárně určen pro nabíjení solární nabíječky, ale pokud chcete, můžete jej použít
i pro nabíjení dvou mobilních zařízení současně. Mějte ovšem na paměti, že jedna USB-A
zástrčka musí zůstat volná.
1. Připojte příslušný USB konektor k Vašemu mobilnímu zařízení.
2. Nyní připojte nízkonapěťovou zástrčku konektoru k nízkonapěťové zásuvce USB kabelu.
3. Připojte USB-A konektor USB kabelu k USB portu (4) solární nabíječky.
4. Stiskněte krátce on/off tlačítko (3) a začne proces nabíjení. Nabíjení začne, jakmile vestavěný
akumulátor začne dodávat proud. V průběhu nabíjení blikají LED.
5. Pro ukončení/přerušení nabíjení stiskněte na 2 sekundy on/off tlačítko.
6. Pomocí nabíječky obj. č. 1226996 můžete nabíjet najednou i dvě mobilní zařízení, pokud mají
mobilní zařízení rozdílné nabíjecí konektory (USB mini/micro). Použijte vhodný USB kabel,
který není součástí dodávky. Jinak lze použít Y USB kabel pro různé druhy připojení.
Potřebujte-li nabíjet druhé mobilní zařízení se stejným typem připojení, potřebujete další vhodný
USB konektor, tento ovšem není součástí dodávky s tímto výrobkem. USB OUT 5 V 2.1A USB
port dodává proud o max. velikosti 2,1A. USB OUT 5 V 1 A USB port dodává proud o max.
velikosti 1 A. Oba USB-A porty dodávají v kombinaci max. proud 2,1 A.
7. Sledujte průběžně proces nabíjení. Jakmile je nabíjení dokončeno, nabíječka se přepne
do udržovacího nabíjecího režimu.
8. Odpojte USB kabel od nabíječky a mobilního zařízení a nabíjení je dokončeno.
Solární nabíječku lze použít pro nabíjení mobilního zařízení i tehdy, je-li současně vestavěný
akumulátor dobíjen prostřednictvím solárního článku. Ale pokud je vestavěný akumulátor
nabíjen prostřednictvím USB portu, nabíjení mobilního zařízení ve stejný okamžik možné není.
4
Bezpečnostní předpisy, údržba a čištění
é akumulátory) jsou zvláštním odpadem
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do solární
nabíječky. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím a otřesům. Tento výrobek a jeho příslušenství
nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový
materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro nabíječky.
Manipulace s bateriemi a akumulátory
Recyklace
Šetřete životní prostředí! Přispějte k jeho ochraně!
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužiteln
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
5
Technické údaje
a) Obj. č. 122 69 96
Solární článek .................................................... 0,7 W, 140 mA (monokrystalický)
Vstupní napětí / proud ....................................... 5 V/DC / max. 1 A
Výstupní napětí / proud ..................................... 2x 5 V/DC, max. 2,1 A
Typ akumulátoru ................................................ Lithium-polymer (Li-Pol) 3,7 V / 5000 mAh
Doba nabíjení .................................................... cca 6 h (úplné nabití, při 1 A)
Provozní podmínky ............................................ -10 až +45°C, 20 – 80 % RH
Skladovací podmínky ........................................ -20 až +45°C, 5 – 95 % RH
Rozměry (Š x V x H) .......................................... 123 x 14 x 63 mm
Hmotnost ........................................................... 146 g
a) Obj. č. 122 69 96
Solární článek .................................................... 0,55 W, 110 mA (monokrystalický)
Vstupní napětí / proud ....................................... 5 V/DC / max. 1 A
Výstupní napětí / proud ..................................... 5 V/DC / max. 1 A
Typ akumulátoru ................................................ Lithium-polymer (Li-Pol) 3,7 V / 2500 mAh
Doba nabíjení .................................................... cca. 3 h (úplné nabití, při 1 A)
Provozní podmínky ............................................ -10 až +45°C, 20 – 80 % RH
Skladovací podmínky ........................................ -20 až +45°C, 5 – 95 % RH
Rozměry (Š x V x H) .......................................... 98 x 12 x 51 mm
Hmotnost ........................................................... 77 g
Záruka
Na solární nabíječku poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení
návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/6/2015
