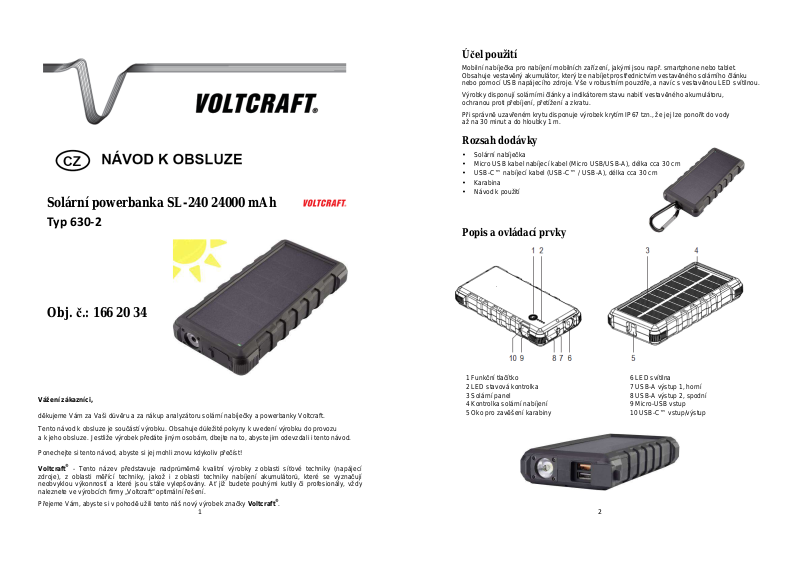

Solární powerbanka SL-240 24000 mAh
Typ 630-2
Obj. č.: 166 20 34
Účel použití
Mobilní nabíječka pro nabíjení mobilních zařízení, jakými jsou např. smartphone nebo tablet.
Obsahuje vestavěný akumulátor, který lze nabíjet prostřednictvím vestavěného solárního článku
nebo pomocí USB napájecího zdroje. Vše v robustním pouzdře, a navíc s vestavěnou LED svítilnou.
Výrobky disponují solárními články a indikátorem stavu nabití vestavěného akumulátoru,
ochranou proti přebíjení, přetížení a zkratu.
Při správně uzavřeném krytu disponuje výrobek krytím IP67 tzn., že jej lze ponořit do vody
až na 30 minut a do hloubky 1 m.
Rozsah dodávky
• Solární nabíječka
• Micro USB kabel nabíjecí kabel (Micro USB/USB-A), délka cca 30 cm
• USB-C™ nabíjecí kabel (USB-C™ / USB-A), délka cca 30 cm
• Karabina
• Návod k použití
Popis a ovládací prvky
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup analyzátoru solární nabíječky a powerbanky Voltcraft.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy
naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
1
1 Funkční tlačítko 6 LED svítilna
2 LED stavová kontrolka 7 USB-A výstup 1, horní
3 Solární panel 8 USB-A výstup 2, spodní
4 Kontrolka solární nabíjení 9 Micro-USB vstup
5 Oko pro zavěšení karabiny 10 USB-C™ vstup/výstup
2
Obsluha
Stiskněte krátce funkční tlačítko (1), čímž zobrazíte úroveň nabití integrovaného akumulátoru.
Zbývající kapacita je znázorněna svítícími LED kontrolkami.
1 LED: Zbývající kapacita do 25%
2 LED: Zbývající kapacita do 50%
3 LED: Zbývající kapacita do 75%
4 LED: Zbývající kapacita do 100%
a) Nabíjení vestavěného akumulátoru přes USB
Tento způsob nabíjení doporučujeme jako nejvhodnější, není-li však k dispozici vhodný
USB port, lze nouzově vestavěný akumulátor nabíječky nabíjet prostřednictvím solárního
článku.
• Vestavěný akumulátor nabijte tehdy, když jeho kapacita poklesne pod 20%.
• Připojte USB zástrčku do vhodného USB napájecího zdroje (např. toho, pomocí kterého nabíjíte
své mobilní zařízení / smartphone), ideální je, aby byl tento schopen dodávat 2000 mA a druhý
konec nabíjecího kabelu připojte do Micro USB vstupu (9) solární nabíječky.
Nabíjení trvá cca 14 – 15 hodin.
• Alternativně lze použít pro nabíjení přiložený USB-C™ vstup (10).
Tímto způsobem trvá nabíjení přibližně 11 – 12 hodin.
• Případně lze použít oba (Micro USB i USB-C™) vstupy zároveň, čímž nabíjení významně
urychlíte.
• Jakmile je akumulátor úplně nabitý, odpojte nabíječku od napájení/nabíjecího zdroje.
LED 1 je umístěna vedle funkčního tlačítka. LED 4 je umístěna zvenku.
• Stav nabíjení můžete zkontrolovat dle tabulky níže.
• Solární nabíječka je po nabití připravena k použití.
0 – 25% 25 -50% 50 – 75% 75 – 99% 100%
1
LED
kontrolka
b) Nabíjení vestavěného akumulátoru pomocí solárního článku
Vestavěný akumulátor lze nabíjet prostřednictvím integrovaného solárního článku (pro nouzové
případy, kdy není k dispozici USB port) nebo pomocí vhodného USB napájecího zdroje.
Nejlepší je vystavit v průběhu nabíjení solární nabíječku, resp. její solární článek (3) přímým
slunečním paprskům. V průběhu nabíjení nabíječky na slunci zajistěte, aby byla nabíječka dobře
chlazena (max. provozní teplota: 45 °C) a aby nepřišla do styku s vlhkostí.
I když nebudete nabíječku používat,
doporučujeme alespoň 1x za půl roku vestavěný
akumulátor plně nabít.
Bliká modře Svítí modře Svítí modře Svítí modře Svítí modře
2
Zhasnutá Bliká modře Svítí modře Svítí modře Svítí modře
3
Zhasnutá Zhasnutá Bliká modře Svítí modře Svítí modře
4
Zhasnutá Zhasnutá Zhasnutá Bliká modře Svítí modře
Stav nabití
Nabíječku byste neměli nabíjet na palubní desce automobilu.
Interiér vozu se na slunci velmi zahřívá a mohla by být překročena
maximální dovolená provozní teplota nabíječky.
• Svítí-li zelená kontrolka solárního článku (2), je vestavěný akumulátor nabíjen prostřednictvím
solárního článku.
Solární článek je schopen generovat výkon i v případě jeho vystavení umělému osvětlení.
c) Nabíjení mobilních zařízení
• Připojte Vaše mobilní zařízení k jednomu z USB portů.
• Oranžově označený USB-A výstup 2 (8) umožňuje rychlé nabíjení.
Tento port lze rovněž využít pro nabíjení zařízení s odlišným jmenovitým napětím
(5 V, 9 V a 12 V).
Nabíjet lze až 3 zařízení současně. Maximální nabíjecí proud je 6 A.
• Indikátor úrovně nabití vestavěného akumulátoru nepřetržitě ukazuje aktuální stav.
Nabíjecí proudy jednotlivých USB výstupů naleznete v kapitole „Technické údaje“
• Nabíjení by mělo začít automaticky, ale pokud nezačne, stiskněte funkční tlačítko (1)
pro zapnutí nabíječky.
• Sledujte nabíjecí proces, a jakmile je nabíjení ukončeno,
odpojte USB kabel od nabíjeného zařízení a nabíječky.
Je-li stav nabití vestavěného akumulátoru nižší než 2%,
powerbank se automaticky vypne, aby nedošlo k jeho podvybití.
d) Funkce svítilny
• Pro rozsvícení LED světla (3) stiskněte a podržte stisknuté funkční tlačítko (1) na cca 3 sekundy.
• Opakovaným stisknutím funkčního tlačítka měníte světelné režimy:
Trvalé světlo Blikající světlo SOS signál Vypnuto
• Pro opětovné rozsvícení LED světla (3) stiskněte a podržte stisknuté funkční tlačítko (1)
na cca 3 sekundy a stejným způsobem svítilnu zhasnete.
e) Připevnění solární nabíječky pomocí karabiny
• Velký otvor (5) je určen k připevnění solární nabíječky např. k batohu. Pro tento účel můžete
použít např. karabinu, kterou zaháknete za toto oko (5).
• Vždy se ujistěte, že je nabíječka pevně připevněná, aby nedošlo k jejímu poškození
v důsledku pádu.
Aby bylo možné nabíjet 2 až 3 zařízení současně,
je potřeba, aby byl vestavěný akumulátor dostatečně nabitý.
3
4
Řešení problémů
Problém
Příčina
Řešení
LED indikátoru
stavu nabití svítí
nedostatečně.
LED stále svítí
i po odpojení
nabíjecího kabelu
Je použit nevhodný nabíjecí kabel
Špatný kontakt Micro USB/ USB
portu
LED svítí ještě krátce po odpojení
nabíjecího kabelu.
Použijte přiložený nabíjecí kabel.
Zkontrolujte zapojení – odpojte
a opětovně kabel připojte.
LED zhasnou automaticky
po uplynutí cca 15 sekund.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do výrobku.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek vibracím a otřesům.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a součásti výrobku.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
5
Technické údaje
Vstupní napětí/proud ......................................... Micro USB: 5 V/DC 2 A, 9 V/DC 2 A
........................................................................... USB-C™: 5 V/DC 3 A max.
Výstupní napětí / proud ..................................... USB-A (oranžový): 5 V/DC 3A, 9 V/DC 2A, 12 V/DC 1,5A
........................................................................... USB-A: 5 V/DC 2,4A
........................................................................... USB-C™: 5 V/DC 3 A max.
Nabíjecí proud solárního článku ........................ 5 V/DC 400 mA max.
Typ akumulátoru ................................................ Lithium-polymer (Li-Pol) 24 000 mAh
LED svítilna ....................................................... Teplota barvy 6000 – 6500 K
Ochrana ............................................................. IP67
Délka kabelu ...................................................... cca 30 cm
Provozní/skladovací teplota .............................. 0 až +45°C
Rozměry (D x Š x V) .......................................... 180 x 89 x 30 mm
Hmotnost ........................................................... 553 g
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KOV/12/2018
