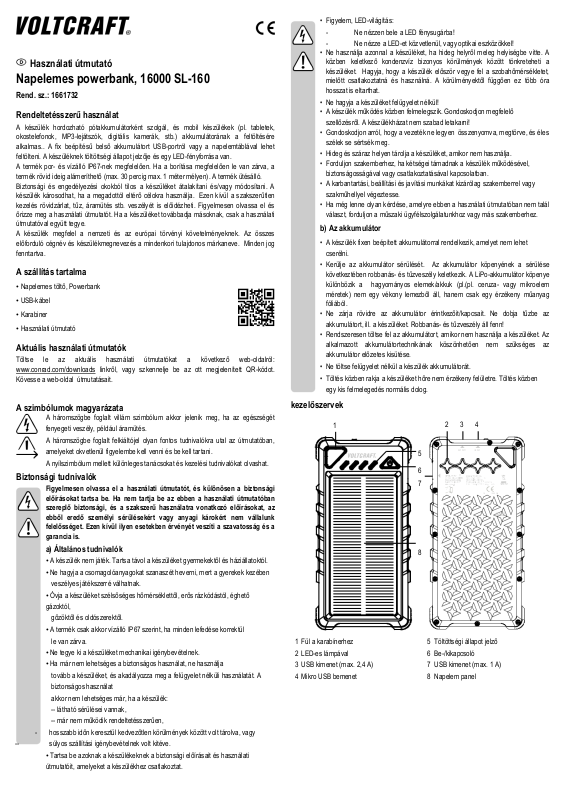

Használati útmutató
Napelemes powerbank, 16000 SL-160
Rend. sz.: 1661732
Rendeltetésszerű használat
A készülék hordozható pótakkumulátorként szolgál, és mobil készülékek (pl. tabletek, okostelefonok, MP3-lejátszók, digitális kamerák, stb.) akkumulátorának a feltöltésére alkalmas.. A fix beépítésű belső akkumulátort USB-portról vagy a napelemtáblával lehet feltölteni. A készüléknek töltöttségi állapot jelzője és egy LED-fényforrása van.
A termék porés vízálló IP67-nek megfelelően. Ha a borítása megfelelően le van zárva, a termék rövid ideig alámeríthető (max. 30 percig max. 1 méter mélyen). A termék ütésálló. Biztonsági és engedélyezési okokból tilos a készüléket átalakítani és/vagy módosítani. A készülék károsodhat, ha a megadottól eltérő célokra használja. Ezen kívül a szakszerűtlen kezelés rövidzárlat, tűz, áramütés stb. veszélyét is előidézheti. Figyelmesen olvassa el és őrizze meg a használati útmutatót. Ha a készüléket továbbadja másoknak, csak a használati útmutatóval együtt tegye.
A készülék megfelel a nemzeti és az európai törvényi követelményeknek. Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva.
A szállítás tartalma
•Napelemes töltő, Powerbank
•USB-kábel
•Karabiner
•Használati útmutató
Aktuális használati útmutatók
Töltse le az aktuális használati útmutatókat a következő web-oldalról: www.conrad.com/downloads linkről, vagy szkennelje be az ott megjelenített QR-kódot. Kövesse a web-oldal útmutatásait.
A szimbólumok magyarázata
A háromszögbe foglalt villám szimbólum akkor jelenik meg, ha az egészségét fenyegeti veszély, például áramütés.
A háromszögbe foglalt felkiáltójel olyan fontos tudnivalókra utal az útmutatóban, amelyeket okvetlenül figyelembe kell venni és be kell tartani.
A nyílszimbólum mellett különleges tanácsokat és kezelési tudnivalókat olvashat.
Biztonsági tudnivalók
Figyelmesen olvassa el a használati útmutatót, és különösen a biztonsági előírásokat tartsa be. Ha nem tartja be az ebben a használati útmutatóban szereplő biztonsági, és a szakszerű használatra vonatkozó előírásokat, az ebből eredő személyi sérülésekért vagy anyagi károkért nem vállalunk felelősséget. Ezen kívül ilyen esetekben érvényét veszíti a szavatosság és a garancia is.
a) Általános tudnivalók
•A készülék nem játék. Tartsa távol a készüléket gyermekektől és háziállatoktól.
•Ne hagyja a csomagolóanyagokat szanaszét heverni, mert a gyerekek kezében veszélyes játékszerré válhatnak.
•Óvja a készüléket szélsőséges hőmérséklettől, erős rázkódástól, éghető gázoktól,
gőzöktől és oldószerektől.
•A termék csak akkor vízálló IP67 szerint, ha minden lefedése korrektül
le van zárva.
•Ne tegye ki a készüléket mechanikai igénybevételnek.
•Ha már nem lehetséges a biztonságos használat, ne használja
tovább a készüléket, és akadályozza meg a felügyelet nélküli használatát. A biztonságos használat
akkor nem lehetséges már, ha a készülék:
--látható sérülései vannak,
--már nem működik rendeltetésszerűen,
-hosszabb időn keresztül kedvezőtlen körülmények között volt tárolva, vagy
--súlyos szállítási igénybevételnek volt kitéve.
•Tartsa be azoknak a készülékeknek a biztonsági előírásait és használati útmutatóit, amelyeket a készülékhez csatlakoztat.
•Figyelem, LED-világítás:
-Ne nézzen bele a LED fénysugárba!
-Ne nézze a LED-et közvetlenül, vagy optikai eszközökkel!
•Ne használja azonnal a készüléket, ha hideg helyről meleg helyiségbe vitte. A közben keletkező kondenzvíz bizonyos körülmények között tönkreteheti a készüléket. Hagyja, hogy a készülék először vegye fel a szobahőmérsékletet, mielőtt csatlakoztatná és használná. A körülményektől függően ez több óra hosszat is eltarthat.
•Ne hagyja a készüléket felügyelet nélkül!
•A készülék működés közben felmelegszik. Gondoskodjon megfelelő szellőzésről. A készülékházat nem szabad letakarni!
•Gondoskodjon arról, hogy a vezeték ne legyen összenyomva, megtörve, és éles szélek se sértsék meg.
•Hideg és száraz helyen tárolja a készüléket, amikor nem használja.
•Forduljon szakemberhez, ha kétségei támadnak a készülék működésével, biztonságosságával vagy csatlakoztatásával kapcsolatban.
•A karbantartási, beállítási és javítási munkákat kizárólag szakemberrel vagy szakműhellyel végeztesse.
•Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem talál választ, forduljon a műszaki ügyfélszolgálatunkhoz vagy más szakemberhez.
b) Az akkumulátor
•A készülék fixen beépített akkumulátorral rendelkezik, amelyet nem lehet cserélni.
•Kerülje az akkumulátor sérülését. Az akkumulátor köpenyének a sérülése következtében robbanásés tűzveszély keletkezik. A LiPo-akkumulátor köpenye különbözik a hagyományos elemek/akkuk (pl.(pl. ceruzavagy mikroelem méretek) nem egy vékony lemezből áll, hanem csak egy érzékeny műanyag fóliából.
•Ne zárja rövidre az akkumulátor érintkezőit/kapcsait. Ne dobja tűzbe az akkumulátort, ill. a készüléket. Robbanásés tűzveszély áll fenn!
•Rendszeresen töltse fel az akkumulátort, amikor nem használja a készüléket. Az alkalmazott akkumulátortechnikának köszönhetően nem szükséges az akkumulátor előzetes kisütése.
•Ne töltse felügyelet nélkül a készülék akkumulátorát.
•Töltés közben rakja a készüléket hőre nem érzékeny felületre. Töltés közben egy kis felmelegedés normális dolog.
kezelőszervek
1 |
2 |
3 |
4 |
|
|
5 |
OUTPUT1 |
INPUT |
|
|
|
|
|
|
|
6 |
<![if ! IE]> <![endif]>OUTPUT2 |
|
|
|
7 |
2,4 |
|
|
|
|
|
|
|
|
|
|
16 |
/59.2Wh |
|
|
SL-160 |
|
280 |
IP67
8
1 |
Fül a karabínerhez |
5 |
Töltöttségi állapot jelző |
2 |
LED-es lámpával |
6 |
Be-/kikapcsoló |
3 |
USB kimenet (max. 2,4 A) |
7 |
USB kimenet (max. 1 A) |
4 |
Mikro USB bemenet |
8 |
Napelem panel |
Belső akku feltöltése
A belső akkumulátort az első alkalmazás előtt töltse fel teljesen.
Töltés előtt győződjön meg arról, hogy az USB-áramforrás elegendő áramot tud-e szállítani, mert különben károsodhatnak a készülékek.
Ne használja a belső akkumulátor töltésére egy számítógép vagy tasztatúra vagy egy saját tápegység nélküli USB-hub USB-portját, mivel nem elegendő az azon rendelkezésre álló áram.
Ha a terméket USB-n keresztül tölti, győződjön meg róla, hogy nem éri napfény a napelemet. Különben a belső akku túlforrósodhat.
Győződjön meg arról, hogy a csatlakoztatott készülékeknek csatlakozási értékei a készülék csatlakozási értékeivel megegyeznek (ld. Műszaki adatok).
Ne zárja rövidre az USB kimeneteket.
a) USB
•Dugja be az együttszállított kábel mikro USB dugóját a mikro USB bemenetbe (4).
•Dugja be a kábel USB-dugóját egy alkalmas USB-áramforrás (pl. egy 2000 mA kimenőáramú USB-tápegységgel).
•Töltés közben villog a töltöttségi állapot kijelzése (5).
|
0–25% |
25–50% |
50–75% |
75–99% |
100 % |
|
|
|
|
állandóan |
állandóan |
1. LED |
kéken villog |
állandóan kék |
állandóan kék |
kék |
kék |
|
|
|
|
állandóan |
állandóan |
2. LED |
ki |
kéken villog |
állandóan kék |
kék |
kék |
|
|
|
|
állandóan |
állandóan |
3. LED |
ki |
ki |
kéken villog |
kék |
kék |
|
|
|
|
|
állandóan |
4. LED |
ki |
ki |
ki |
kéken villog |
kék |
Az 1. LED közvetlenül a be-/kikapcsoló mellett van. |
|
|
|||
A 4. led közvetlenül a fül mellett van. |
|
|
|
•Amint a belső akku teljesen fel van töltve, a LED kialszik.
•Amint a belső akkumulátor teljesen feltöltődött, válassza le a készüléket az USBáramforrásról. A készülék ezzel használatra kész.
Ha a készüléket csak ritkán használja, ajánljuk, hogy három hónaponként teljesen töltse fel a belső akkumulátort, hogy a maximális teljesítményét megőrizze.
Napelem panel
A napelemtábla kizárólag csak szükségáramforrásul szolgál, ha nem áll rendelkezésre hálózati eredetű töltőáram.
Ha a napelemtáblát hosszú időn át napsütésnek teszi ki, a napelemtábla károsodhat.
• Helyezze el ehhez a készüléket felfelé néző napelemtáblával (8) közvetlen napsütésbe. A napelemtábla műfényben is képes áramot szállítani.
•A be-/kikapcsoló mellett lévő LED zölden világít, ha a belső akku napelemen keresztül töltődik.
LED-es lámpa
•Nyomja meg egymás után kétszer gyorsan (dupla kattintás) a be-/kikapcsolót (6) a LED-es világítás (2) bekapcsolásához.
•Nyomja meg újból a be-/kikapcsolót a világítási mód váltásához: Állandó fény → Villogó fény → SOS jelzés → Állandó fény → ...
•A LED-es világítás kikapcsolásához nyomja meg egymás után kétszer gyorsan (dupla kattintás) a be-/kikapcsolót.
Karabiner
•Rakja fel a karabinert az akasztóra (1), hogy a készüléket pl. egy hátizsákra rögzítse.
•A készüléket a karabiner nélkül is felakaszthatja egy alkalmas kampóra. Gondoskodjon arról, hogy a készülék ne eshessen le.
Ápolás és tisztítás
•Tisztítás előtt válassza le a készülékről a csatlakoztatott készülékeket.
•Semmiképpen se használjon agresszív tisztítószereket, alkoholt vagy más kémiai oldatot, mivel a készülékházat károsíthatják, sőt, a készülék működését is kedvezőtlenül befolyásolhatják.
•A készülék belsejében nincsenek Ön által karbantartandó alkatrészek, ezért ne nyissa fel.
•A készülék tisztítására használjon puha, szöszmentes ruhát. Ne nyomja rá erősen a ruhát a házra, mert karcolásokat okozhat.
•A port a készülékről hosszúszőrű, puha és tiszta ecsettel, vagy porszívóval könnyen el lehet távolítani.
Eltávolítás
Az elhasznált elektronikus készülékek értékes nyersanyagnak tekintendők, és nem valók a háztartási szemétbe! Az elhasznált készüléket az érvényes törvényi előírásoknak megfelelően kell eltávolítani.
Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezete védelméhez.
Műszaki adatok
Bemeneti feszültség/-áram ........... |
5 V/DC, 2 A |
Kimeneti feszültség/-áram........... |
5 V/DC, 3,4 A (össz) |
Akku................................................... |
LiPo, 16000 mAh |
Töltőáram.............................. |
280 mA |
Töltési időtartam..................................... |
kb. 10 óra USB-n keresztül |
Színhőmérséklet........................................... |
9000 – 12000 K |
Védettség IP67 |
|
Üzemi-/tárolási hőmérséklet............ |
0 ... +45 °C |
Méret: (H x Sz x Ma)............. |
166 x 82 x 22 mm |
Súly................................................. |
356 g |
Mobil készülékek töltése
• Kösse rá a mobil készüléket az egyik USB-kimenetre.
A készülék hosszanti oldala mellett lévő USB kimenet (7) max. 1000 mA töltőáramot szállít.
A készülék rövidebb oldala mellett lévő USB kimenet (3) max. 2400 mA töltőáramot szállít.
A belső akkumulátornak teljesen feltöltöttnek kell lennie ahhoz, hogy egyszerre 2 készüléket tudjon tölteni.
•Amennyiben nem indul el automatikusan a töltés, nyomja meg a be-/kikapcsolót (6).
•Felügyelje a töltési folyamatot. Válassza le az USB-kábelt a készülékről és a hordozható készülékről, amint a töltési folyamat befejeződött.
•A készülék kikapcsolásához tartsa a be-ki kapcsolót kb. 2 másodpercig nyomva.
Ha a töltöttségi állapot 2 %-nál kisebb, a készülék automatikusan lekapcsolódik, hogy megelőzze a belső akkumulátor túlzott kisütését.
Töltöttségi állapot jelző
Nyomja meg röviden a be-/kikapcsolót (6) ahhoz, hogy a belső akku töltési szintjét megjelenítse.
Ez a Conrad Electronic SE publikációja, Klaus Conrad Str. 1, D-92240 Hirschau (www.conrad.com).
Minden jog, beleértve a fordítás jogát is, fenntartva. Bármilyen reprodukcióhoz, pl. fénymásolathoz, mikrofilm felvételhez vagy elektronikus adatfeldolgozó készülékre való átviteléhez a kiadó írásbeli engedélye szükséges. Az utánnyomás, kivonatos formában is, tilos. A jelen publikáció megfelel a technika aktuális állásának a nyomtatás idején.
Copyright 2018 by Conrad Electronic SE. |
*1661732_v2_0818_02_IPL_m_de |
