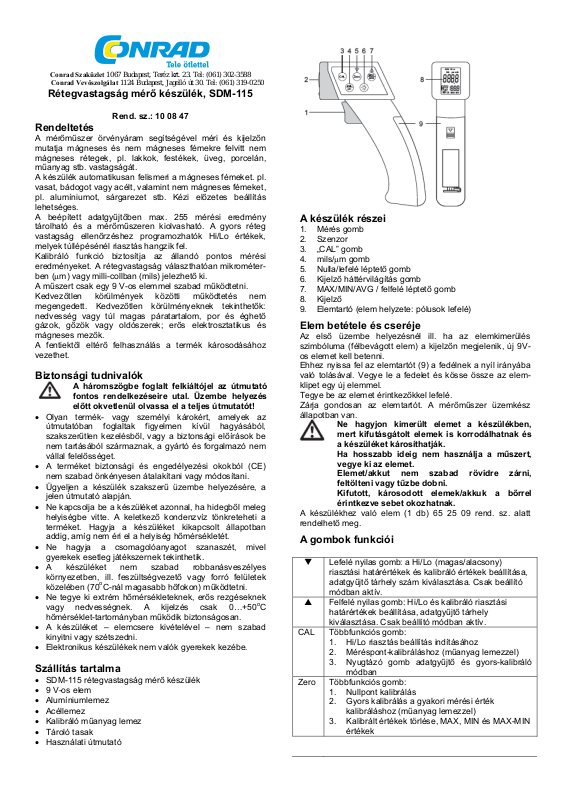

Rétegvastagság mérő készülék, SDM-115
Rend. sz.: 10 08 47
Rendeltetés
A mérőműszer örvényáram segítségével méri és kijelzőn
mutatja mágneses és nem mágneses fémekre felvitt nem
mágneses rétegek, pl. lakkok, festékek, üveg, porcelán,
műanyag stb. vastagságát.
A készülék automatikusan felismeri a mágneses fémeket. pl.
vasat, bádogot vagy acélt, valamint nem mágneses fémeket,
pl. alumíniumot, sárgarezet stb. Kézi előzetes beállítás
lehetséges.
A beépített adatgyűjtőben max. 255 mérési eredmény
tárolható és a mérőműszeren kiolvasható. A gyors réteg
vastagság ellenőrzéshez programozhatók Hi/Lo értékek,
melyek túllépésénél riasztás hangzik fel.
Kalibráló funkció biztosítja az állandó pontos mérési
eredményeket. A rétegvastagság választhatóan mikrométerben (μm) vagy milli-collban (mils) jelezhető ki.
A műszert csak egy 9 V-os elemmel szabad működtetni.
Kedvezőtlen körülmények közötti működtetés nem
megengedett. Kedvezőtlen körülményeknek tekinthetők:
nedvesség vagy túl magas páratartalom, por és éghető
gázok, gőzök vagy oldószerek; erős elektrosztatikus és
mágneses mezők.
A fentiektől eltérő felhasználás a termék károsodásához
vezethet.
Biztonsági tudnivalók
A háromszögbe foglalt felkiáltójel az útmutató
fontos rendelkezéseire utal. Üzembe helyezés
előtt okvetlenül olvassa el a teljes útmutatót!
• Olyan termék- vagy személyi károkért, amelyek az
útmutatóban foglaltak figyelmen kívül hagyásából,
szakszerűtlen kezelésből, vagy a biztonsági előírások be
nem tartásából származnak, a gyártó és forgalmazó nem
vállal felelősséget.
• A terméket biztonsági és engedélyezési okokból (CE)
nem szabad önkényesen átalakítani vagy módosítani.
• Ügyeljen a készülék szakszerű üzembe helyezésére, a
jelen útmutató alapján.
• Ne kapcsolja be a készüléket azonnal, ha hidegből meleg
helyiségbe vitte. A keletkező kondenzvíz tönkreteheti a
terméket. Hagyja a készüléket kikapcsolt állapotban
addig, amíg nem éri el a helyiség hőmérsékletét.
• Ne hagyja a csomagolóanyagot szanaszét, mivel
gyerekek esetleg játékszernek tekinthetik.
• A készüléket nem szabad robbanásveszélyes
környezetben, ill. feszültségvezető vagy forró felületek
közelében (70
• Ne tegye ki extrém hőmérsékleteknek, erős rezgéseknek
vagy nedvességnek. A kijelzés csak 0…+50
hőmérséklet-tartományban működik biztonságosan.
• A készüléket – elemcsere kivételével – nem szabad
kinyitni vagy szétszedni.
• Elektronikus készülékek nem valók gyerekek kezébe.
o
C-nál magasabb hőfokon) működtetni.
o
C
Szállítás tartalma
• SDM-115 rétegvastagság mérő készülék
• 9 V-os elem
• Alumíniumlemez
• Acéllemez
• Kalibráló műanyag lemez
• Tároló tasak
• Használati útmutató
A készülék részei
1. Mérés gomb
2. Szenzor
3. „CAL” gomb
4. mils/μm gomb
5. Nulla/lefelé léptető gomb
6. Kijelző háttérvilágítás gomb
7. MAX/MIN/AVG / felfelé léptető gomb
8. Kijelző
9. Elemtartó (elem helyzete: pólusok lefelé)
Elem betétele és cseréje
Az első üzembe helyezésnél ill. ha az elemkimerülés
szimbóluma (félbevágott elem) a kijelzőn megjelenik, új 9Vos elemet kell betenni.
Ehhez nyissa fel az elemtartót (9) a fedélnek a nyíl irányába
való tolásával. Vegye le a fedelet és kösse össze az elemklipet egy új elemmel.
Tegye be az elemet érintkezőkkel lefelé.
Zárja gondosan az elemtartót. A mérőműszer üzemkész
állapotban van.
Ne hagyjon kimerült elemet a készülékben,
mert kifutásgátolt elemek is korrodálhatnak és
a készüléket károsíthatják.
Ha hosszabb ideig nem használja a műszert,
vegye ki az elemet.
Elemet/akkut nem szabad rövidre zárni,
feltölteni vagy tűzbe dobni.
Kifutott, károsodott elemek/akkuk a bőrrel
érintkezve sebet okozhatnak.
A készülékhez való elem (1 db) 65 25 09 rend. sz. alatt
rendelhető meg.
A gombok funkciói
Lefelé nyilas gomb: a Hi/Lo (magas/alacsony)
riasztási határértékek és kalibráló értékek beállítása,
adatgyűjtő tárhely szám kiválasztása. Csak beállító
módban aktív.
Felfelé nyilas gomb: Hi/Lo és kalibráló riasztási
határértékek beállítása, adatgyűjtő tárhely
kiválasztása. Csak beállító módban aktív.
CAL Többfunkciós gomb:
1. Hi/Lo riasztás beállítás indításához
2. Méréspont-kalibráláshoz (műanyag lemezzel)
3. Nyugtázó gomb adatgyűjtő és gyors-kalibráló
módban
Zero Többfunkciós gomb:
1. Nullpont kalibrálás
2. Gyors kalibrálás a gyakori mérési érték
kalibráláshoz (műanyag lemezzel)
3. Kalibrált értékek törlése, MAX, MIN és MAX-MIN
értékek
MAX/
MIN
mils/
μm
Többfunkciós gomb:
1. Átkapcsol MAX., MIN, MAX-MIN különbség,
átlag (AVG) vmint adatgyűjtő tárhely szám (no..)
között. Ha mind a 255 tárhely foglalt, nincs AVG
aktualizálás. A tárhelyek törlendők.
2. Gyors-kalibrálási értékek beállítása
1. A gomb átkapcsolja a mértékegységet
(1 mil=0,001 coll=25,4 μm)
2. Aktiválja a kézi mérési módot nem mágneses
fémeknél („nonF”).
A világítás gombja:
1. Be- és kikapcsolja a kijelző világítását
2. Aktiválja a kézi mérési módot mágneses
fémeknél („FErr”)
Üzembe helyezés és kezelés
Távolítsa el az első üzembe helyezésnél a
vizsgáló és kalibráló lemezek védőfóliáit. A
fóliákat a gyártó vitte fel, mérés előtt
eltávolítandók, a hibás mérések elkerülésére.
A mérőműszer bekapcsolása, funkcióteszt
A műszert minden bevetés előtt ellenőrizni kell a korrekt
nullpont és pontosság szempontjából. Ehhez vizsgáló és
kalibráló lemezek vannak mellékelve, melyek táskában
tarthatók. .
Bekapcsolás:
Tartsa a műszert fém tárgyaktól, valamint mágneses
mezőktől távol, és nyomja kb. 3 másodpercig a mérés (1)
gombot. A kijelzőn „run” jelenik meg, és hangjel hallható.
Engedje el a gombot. A „Hold” szimbóluma, „H” megjelenik.
A műszer mérésre kész. Az automatikus anyag-felismerés
(„A” szimbólum) a bekapcsolás után mindig aktív. Ha 15
másodpercen belül nincs mérés, a készülék automatikusan
kikapcsolódik.
Funkcióteszt:
Nullpont: bekapcsolt műszernél illessze a szenzort (2)
egyenesen a két fémlemez egyikére, és nyomja a mérés (1)
gombot. A kijelzőn „0”-nak kell megjelennie. Ismételje a
mérést a második fémlemezzel. Itt is „0”-nak kell megjelenni.
Ha nem ez a helyzet, a készüléket kalibrálni kell (ld. a
„Műszer kalibrálása” c. fejezetet).
A hordozóanyagtól függően a kijelzőn „Non Ferr” látható
nem mágneses fémek, és „Ferr” mágneses fémek esetén.
Mérés pont: ellenőrizze ezután a mérési pontosságot a
mellékelt műanyag lemez segítségével. Végezze el a
funkciótesztet az előbbiek szerint, de tegye közbe a
műanyag lemezt. Az anyagvastagság a műanyag lemezre
van nyomtatva. Ennek az értéknek az anyag tűrésével
együtt a kijelzőn meg kell jelenni. Ha nem ez a helyzet, a
készüléket kalibrálni kell (ld. mint fent).
Mérés
Kapcsolja be a műszert és végezzen
funkciótesztet. A szenzort síkban
illessze a mérendő fémfelületre, és
nyomja meg a mérés gombot.
Ügyeljen, hogy a szenzor ne legyen
lesarkítva és ne tolódjon el, mert ez a
felület meghibásodását okozhatja.
Várjon, amíg a mért érték megjelenik.
A mérés gomb periódikusan nyomható
egy méréshez, vagy max. 1 percig egy
méréssorozathoz.
Az egyes méréseknél engedje el először a mérés gombot,
és várjon, amíg a mért érték a „H” szimbólummal a kijelzőn
rögzítve marad. Csak ezután távolítsa el a műszert a
felületről!
Egy folyamatos méréssorozatnál (max. 1 percig) tartsa a
mérés teljes tartamára a mérés gombot nyomva. Minden
mérésnél legalább kb. 1 másodperc kell a mért érték korrekt
meghatározásához. Hosszabban tartó méréssorozat
pontatlansághoz vezethet, ezért kerülendő.
A hordozó anyagtól függően nem mágneses
fémeknél a mért érték mellett „Non Ferr”, a
mágneses fémeknél „Ferr” van kijelezve. Ha
nincs kijelzés, a hordozóanyag nem lett
felismerve, és a mért érték sem lett
meghatározva. Ismételje meg a mérést.
Ügyeljen arra, hogy a hordozóanyag és a réteg
között ne legyenek légbuborékok. Ez hibás
mérést okozhat.
A mérési mód átkapcsolása a hordozóanyag
felismeréséhez.
A bekapcsolás után mindig aktív az automatikus
fémfelismerés („A” szimbólum).
Ez a mód egy adott fémfajtára kézzel rögzíthető. Az átállás
csak addig marad aktív, amíg a mérőműszer magától ki nem
kapcsolódik.
Az átállítás menete:
A mérőműszer legyen kikapcsolva.
Mágneses fémeknél tartsa a „mils/μm” (4) gombot nyomva,
és kapcsolja be a készüléket a mérés (1) gombbal. A
kijelzőn „Ferr onLY” jelenik meg. Hajtsa végre a mérést.
Nem mágneses fémeknél tartsa a „fény” (6) gombot nyomva,
és kapcsolja be a készüléket az előbbiek szerint. A kijelzőn
„nonF onLY” látható. Hajtsa végre a mérést.
A „Hi/Lo” riasztás-határok beállítása
Az „ALM” riasztási mód mindig aktív, és nem kapcsolható ki.
Gyárilag ezek az értékek 1200μ és 0μm-re vannak beállítva.
A riasztási határok tetszőlegesen változtathatók. A riasztás
jelzés csak egyedi mérésnél működik, a gomb elengedése
után.
A Hi (legmagasabb) érték túllépése esetén négyszeres
riasztó hang, a Lo (legalacsonyabb) érték alá lépésnél egy
2,5 másodperces folyamatos hangjel szólal meg.
A kijelzőn az „ALM” szimbólumon kívül a megfelelő riasztás
(„Hi” vagy „Lo”) látható.
A beállítás menete:
A készülék legyen kikapcsolva. Tartsa a „CAL” gombot és
nyomja a mérés (1) gombot. A kijelzőn „SET Hi”. Válassza ki
a nyilas gombokkal (5 + 7) a Hi riasztás értékét. Nyugtázza a
beállítást a „CAL” gombbal. Ezzel megnyílik a Lo-riasztás
beállító menü (kijelzőn: „SET Lo””).
A nyilas gombokkal (5 + 7) válassza ki a Lo riasztás értékét.
Nyugtázzon a „CAL” gombbal. A beállítás befejeződött, a
készülék a mérő üzemmódba kapcsol.
MAX, MIN, MAX-MIN és AVG funkció
A műszer folyamatosan minden mérésnél tárolja a maximális
és minimális értékeket, valamint a MAX-MIN különbséget.
Ezek az értékek törölhetők közvetlenül a bekapcsolás után.
Figyeljen arra, hogy a kijelzőben „run” legyen kijelezve. A
MAX, MIN és MAX-MIN értékek törlésére nyomja röviden a
„Zero” gombot.
Az átlagérték kijelzés (AVG) ezzel szemben csak a tárolt
mérési értékekre vonatkozik („1”-től max. „255”-ig). Az AVG
érték törlődik, ha az adatgyűjtő tárolót törlik.
A műszer kalibrálása
A műszert ajánlatos rendszeresen, ill. szünetelés után az
első mérések előtt kalibrálni. A mérés pontosságának
fokozására a nullpont-kalibrálást és a mért érték kalibrálást
egymás után minden mérés előtt el kell végezni.
Nullpont-kalibrálás
A nullpont-kalibrálás minden mérés előtt szükséges.
Kapcsolja be a mérőműszert.
Illessze a mérőműszert a szenzorral a mellékelt fémlemezek
egyikére és nyomja a mérés gombot. Várjon, amíg a mért
érték stabilizálódik. Engedje el a mérés gombot. Nyomja
röviden a „Zero” gombot. A mért érték, valamint minden
MAX/MIN tároló egy hangjelzés kíséretében nullára áll.
Ezután elvégezhetők a további mérések.
Mérési eredmény kalibrálás
Ezt munkaszünetek után, ill. mérési sorozatok első mérése
előtt kell elvégezni.
A kalibrálás menete:
Kapcsolja be a mérőműszert.
Helyezze a mellékelt fémlemezek egyikére a műanyag
referencia-lemezt. Illessze a műszert a szenzorral az
egymás fölött fekvő kalibráló lemezekre és nyomja a mérés
gombot. Várja meg a mért érték stabilizálódását. Engedje el
a mérés gombot.
Nyomja röviden a „CAL” gombot. A kijelzőn „2-Pt” látható.
Állítsa be a két nyilas gombbal (5 + 7) a műanyag lemez
korrekt értékét.
A '”CAL” gombbal nyugtázza a beadást, ezzel átkapcsol a
normál mérés kijelzésre.
A mérési eredmény gyors kalibrálása
A mellékelt műanyag lemez referencia-értéke a készülékbe
fixen programozható, a gyorsabb kalibrálás érdekében.
A referencia-érték tárolása a készülékben:
A műszernek kikapcsolt állapotban kell lennie.
Tartsa a „MAX/MIN” gombot, és nyomja a mérés gombot. A
kijelzőn rövid időre megjelenik „SETdFut” és egy érték.
Állítsa be a nyilas gombokkal a műanyag kalibráló lemez
értékét.
A '”CAL” gombbal nyugtázza a beadást, ezzel átkapcsol a
normál mérés kijelzésre.
A gyors kalibrálás menete:
Kapcsolja be a mérőműszert.
Helyezze a mellékelt fémlemezek egyikére a műanyag
referencia-lemezt. Illessze a műszert a szenzorral az
egymás fölött fekvő kalibráló lemezekre és nyomja a mérés
gombot. Várja meg a mért érték stabilizálódását. Engedje el
a mérés gombot.
Nyomja a „Zero” gombot kb. 2 másodpercig. A mért érték
aktualizálódik.
A további mérések elvégezhetők.
A kalibrálási pontok törlése
Hosszabb mérési idő alatt hibák léphetnek fel a mérésben,
amelyek a normál kalibrálással már nem javíthatók
megbízhatóan. Ebben az esetben ajánlott a nullpontra és
mért értékre vonatkozó kalibrálási pontok törlése.
A törlés menete:
A mérőműszernek kikapcsolt állapotban kell lennie.
Tartsa nyomva a „Zero” gombot, és nyomja a mérés gombot.
A kijelzőn „CLr SET” jelenik meg.
Kb. 2 másodperc után a készülék átkapcsol a normál
kijelzésre.
Végezzen most el egy új nullpont- és mért érték kalibrálást.
A műszer ezután ismét megfelel a megadott specifikációnak.
Adatgyűjtő
A műszerben 255 mérési adatot lehet tárolni, amelyek
későbbi időpontban kiolvashatók. Az adatgyűjtő funkció
mindig aktív és minden mérést időrendben eltárol.
A tárhely 255 mérési adat tárolására alkalmas. Ha minden
tárhely el van foglalva, további adattárolás nincs. A kiolvasás
után a tárolót kézzel lehet törölni. A törlés minden tárhelyre
vonatkozik, és nem vonható vissza.
A foglalt tárhelyek száma az „AVG” kijelzési módban
leolvasható. Itt a foglalt tárhelyek száma és az „AVG” átlag
érték felváltva jelenik meg. A tárhelyek száma „1” és „255”
között jelezhető ki.
Az adatgyűjtő kiolvasása és törlése:
Kapcsolja be a mérőműszert.
Tartsa nyomva kb. 2 másodpercig a „mils/μm” gombot.
Ha még egy tárhelyen sincs adat tárolva, „no dAtA” jelenik
meg, és az adatgyűjtő menü automatikusan leáll.
Ha már vannak tárolt adatok, az első tárhely lesz kijelezve.
A nyilas gombokkal (5 + 7) választhatók ki a tárhelyek.
A „CAL” gomb befejezi az adatgyűjtő menüt, és
visszakapcsol a mérés kijelzésre.
Az utolsó és első tárhely között van a „Clr LoG” törlési
funkció. Minden tárhely törlésére nyomja a „CAL” gombot. A
kijelző a mérés kijelzési módba kapcsol vissza.
Karbantartás
A rendszeres tisztításon kívül a mérőműszer nem igényel
karbantartást. Tisztításhoz tiszta, nem szálazó, antisztatikus
és száraz ruhát használjon, súroló- és oldószerek nélkül.
Ha kérdések merülnek fel a termékkel
kapcsolatban, a gyártó a felhasználó
rendelkezésére áll a következő címen/számon:
Voltcraft. Lindenweg 15, 92242 Hirschau, Tel.
0180 / 585 582 7
Selejtezés:
Az elhasznált elektronikus készülékek használható
nyersanyagnak tekintendők, és nem kerülhetnek a
háztartási szemétbe. Selejtezésüket a törvényi
előírásoknak megfelelően kell végezni, a kijelölt
gyűjtőhelyekre való leadással.
Elemek/akkuk selejtezése
Végfelhasználóként kötelezett a használt elemek/akkuk
leadására a megfelelő gyűjtőhelyeken, a háztartási
szemétbe való dobásuk tilos!
Műszaki adatok
Kijelző LC-kijelző 2000-ig
Mérési időköz 1 másodperc
Mérési tartomány
Felbontás
Mérhető
hordozóanyagok
Pontosság
Hőmérséklet tényező +/-0,1% (18...28Co-on kívül)
Tápellátás 9V-os elem (pl. 1604, 6F22)
Automatikus
lekapcsolás
Súly Kb. 135 g
Méretek 105 x 148 x 42 mm
Környezeti feltételek
Üzemelési
hőmérséklet
Relatív légnedvesség Max. 75% (nem kondenzálódó)
Tárolási feltételek -20...+60C
0...1000 μm (0...40,0 mil)
1 μm (0,1 mil)
Mágneses fémek: vas, acél
Nem-mágneses fém: réz,
alumínium, cink, bronz, sárgaréz
stb.
0...199 μm (+/-10 μm )
200...1000 μm (+/-3% + 10 μm )
0...7,8 mil (+/-0,4 mil)
7,9...40 mil (+/-3% + 0,4 mil)
Kb. 15 s ha nincs mérés/gombnyomás
0...+50C
légnedvesség
o
o,
max. 80% rel.
Loading...
