Farb-Analysegerät RGB-2000
Best.-Nr. 12 29 34
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 2.
Version 02/08
BEDIENUNGSANLEITUNG
2
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf
dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation
auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen
Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn
einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Inhaltsverzeichnis
Einführung ........................................................................................................................................................2
Bestimmungsgemäße Verwendung ..................................................................................................................3
Sicherheitshinweise............................................................................................................................................3
Lieferumfang ......................................................................................................................................................4
Bedienelemente..................................................................................................................................................4
Display-Symbole ............................................................................................................................................5
Tastenfunktionen............................................................................................................................................5
Inbetriebnahme ..................................................................................................................................................5
Einlegen der Batterie......................................................................................................................................5
Anschluss des Mess-Sensors........................................................................................................................5
Aufstellen des Messgerätes ..........................................................................................................................5
Automatische Abschaltfunktion......................................................................................................................5
Durchführung einer Messung ............................................................................................................................6
Nicht-selbstleuchtende Objekte vermessen ..................................................................................................6
Selbstleuchtende Objekte vermessen............................................................................................................7
REL-Vergleichsmessung....................................................................................................................................7

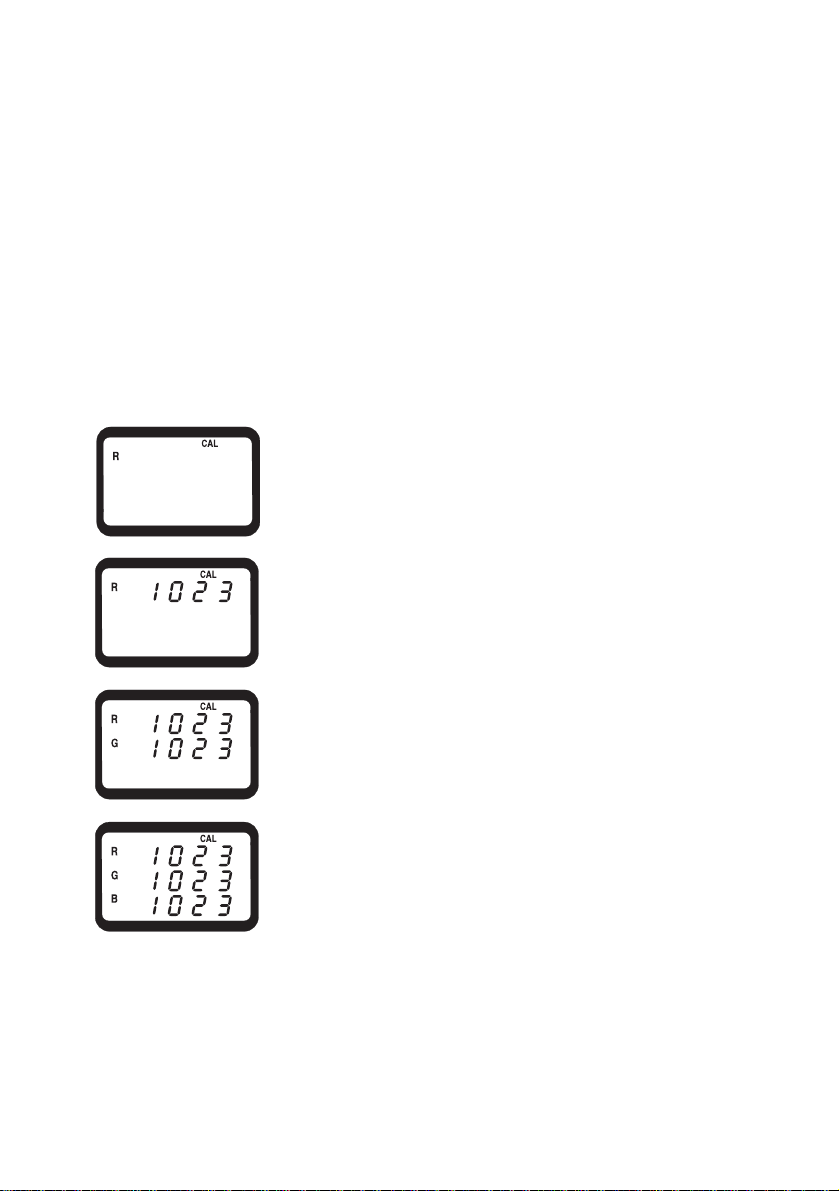

RGB-Kalibrierung durchführen. ..........................................................................................................................8
RS232-Schnittstelle............................................................................................................................................9
Wartung und Reinigung......................................................................................................................................9
Batteriewechsel..............................................................................................................................................9
Betrieb mit Steckernetzteil ..........................................................................................................................10
Entsorgung ......................................................................................................................................................10
Behebung von Störungen ................................................................................................................................11
Technische Daten ............................................................................................................................................12
3
Bestimmungsgemäße Verwendung
Das Farb-Analysegerät RGB-2000 ist ein digitales Messgerät zur optischen Farbestimmung und objektiven
Qualitätskontrolle. Das Messgerät ist mit einem externen Mess-Sensor mit 45°/0° Farbmessgeometrie und
integrierter LED-Beleuchtungseinheit ausgestattet. Das Farb-Analysegerät dient hauptsächlich zur Messung
an nicht leuchtenden Materialien wie Textilien, Papier, Leder, Farbdrucke usw. Die integrierte Beleuchtungseinheit ist abschaltbar und kann so zur Vergleichsmessung auch an selbstleuchtenden Oberflächen wie CRT
Bildröhren, LCD-Monitore oder kalten Leuchtmitteln (z.B. LEDs) eingesetzt werden. Der Farbraum kann in
RGB-Werten von 0 - 1023 oder in HSL-Werten von 0 - 1,000 dargestellt werden.
Über die Relativ-Funktion kann eine schnelle Vergleichsmessung von Referenz und Muster durchgeführt werden. Eine RS-232-Schnittstelle ermöglicht mit einem optionalen Datenkabel die Weiterverarbeitung der Messdaten.
Zum Betrieb wird eine 9V-Blockbatterie (Typ 1604A) benötigt. Optional ist auch der Betrieb mit einem Steckernetzteil möglich.
Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Heiße Leuchtquellen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende
Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und europäischen
Richtlinien.
Das „Hand“-Symbol ist zu finden, wenn Ihnen b
esondere Tipps und Hinweise zur Bedie-
nung gegeben werden sollen.
☞
4
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufs-
genossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgerä-
ten durch geschultes Personal verantwortlich zu überwachen.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum
gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie
das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für Kinder zu einem gefährlichen
Spielzeug werden.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
Lieferumfang
Farb-Analysegerät RGB-2000
Externer Messsensor
Kalibrierkarte Weiß
Kunststoff-Koffer
Bedienungsanleitung
Bedienelemente
1 Taste RGB/HSL-Umschaltung
2 „CAL“-Kalibriertaste
3 „POWER“-Taste zum Ein-/Ausschalten
4 „TEST“-Messtaste (identisch mit (16))
5 Display (LCD)
6 Messanschluss für externen Sensor (17)
7 „Function“-Taste
8 „REL“-Taste für Vergleichsmessungen
9 „LIGHT ON/OFF“-Taste für Messlicht
10 Stativ-Buchse
11 RS232-Schnittstelle
12 Netzteil-Anschlussbuchse
13 Geräte-Aufstellbügel
14 Rückseitiges Batteriefach
15 Messöffnung mit 45° LED-Beleuchtung
16 Messtaste (identisch mit (4))
17 Sensor-Anschlussstecker
5
Display-Symbole
R Farbwert für Rot
G Farbwert für Grün
B Farbwert für Blau
Hut Messwert für den Farbton (Hue)
Sat Messwert für die Farbsättigung (Saturation)
Lum Messwert für die Leuchtkraft (Luminance)
Batteriewechselsymbol; bitte umgehendst die Batterien wechseln um Messfehler zu vermeiden!
Mesu Messung läuft. Der Sensor darf nicht bewegt oder angehoben werden.
CAL RGB-Kalibrierung läuft. Der Sensor darf nicht bewegt oder angehoben werden.
RS232 Schnittstelle ist aktiv, Datenübertragung läuft.
Tastenfunktionen
POWER Betriebsschalter; das Messgerät kann ein- und ausgeschaltet werden
TEST Ein Tastendruck startet die Messung. Die Taste muss nicht festgehalten werden.
Function Funktions-Taste die in Verbindung mit der „CAL“-Taste die Weiß-Kalibrierung ermöglicht
CAL Kalibrier-Taste die in Verbindung mit der „Function“-Taste die Weiß-Kalibrierung ermöglicht
REL Taste zur einfachen Vergleichsmessung (zeigt den Unterschied zwischen Original und Muster an)
RGB/HSL Umschalttaste für RGB und HSL-Messmodus
LIGHT Taste zum Ab- und Zuschalten der integrierten Sensorbeleuchtung
Inbetriebnahme
Einlegen der Batterie
Bevor Sie erstmalig mit dem Messgerät arbeiten können, müssen Sie eine neue 9V-Blockbatterie (Alkaline)
einlegen. Optional kann auch ein Netzteil verwendet werden. Das Einlegen der Batterie und der Netzteilbetrieb
ist unter „Wartung und Reinigung“ beschrieben.
Anschluss des Mess-Sensors
Verbinden Sie den runden Stecker des Sensors (17) mit der Buchse "PROBE INPUT" (6) am Messgerät. Der
Stecker ist verpolungsgeschützt und passt Seitenrichtig in die Buchse. Achten Sie auf die Pfeilmarkierung am
Stecker. Diese Markierung zeigt zur Geräterückseite. Achten Sie stets auf einen festen Sitz des Steckers in
der Buchse, da es sonst zu Fehlmessungen kommen kann.
Aufstellen des Messgerätes
Das Messgerät kann zur besseren Ablesung mit Hilfe des rückseitigen Klappbügels (13) aufgestellt werden.
Über die Stativ-Buchse (10) ist eine Stativmontage möglich
Automatische Abschaltfunktion
Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist eine automatische Abschaltung eingebaut.
Das Messgerät wird automatisch abgeschaltet, wenn ca. 3 Minuten lang keine Taste gedrückt wurde. Das
Messgerät kann über die „POWER“-Taste (3) wieder eingeschaltet werden.
