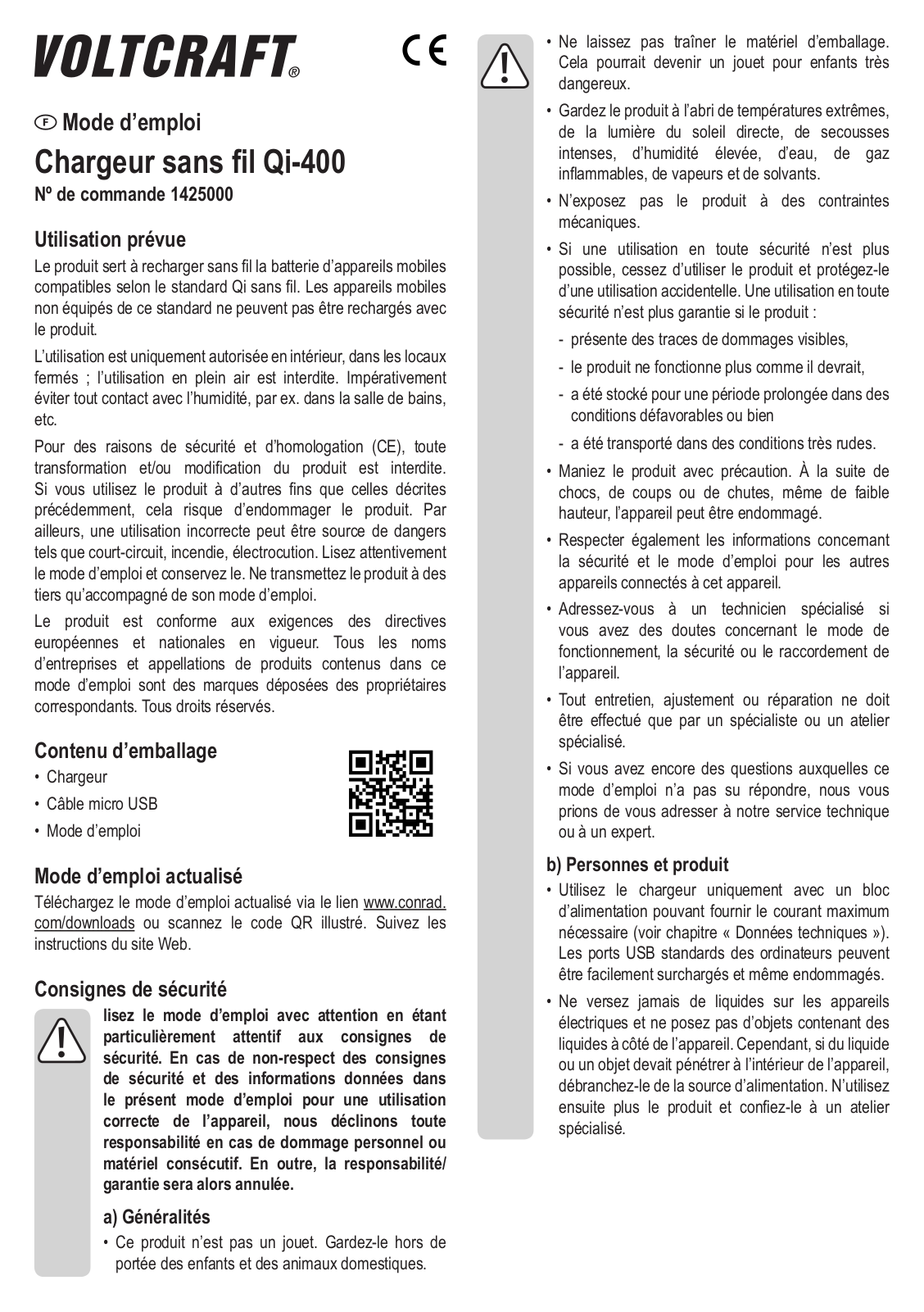

VOLTCRAFT Qi-400 User guide [ml]

Bedienungsanleitung

Qi-400 Wireless Charger

Best.-Nr. 1425000

Bestimmungsgemäße Verwendung

Das Produkt dient zum kabellosen Aufladen des Akkus von kompatiblen Mobilgeräten nach dem kabellosen Qi-Standard. Mobilgeräte, die nicht nach diesem Standard ausgerüstet sind, können damit nicht geladen werden.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Ladegerät

• Micro-USB-Kabel

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

•Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Personen und Produkt

•Betreiben Sie das Ladegerät nur an einem Netzteil, welches den maximal notwendigen Strom (siehe Kapitel „Technische Daten“) liefern kann. Normale USB-Ports von Computern können leicht überlastet und gar beschädigt werden.

•Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, trennen Sie es von dre Spannungsquelle. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

•Betreiben Sie das Produkt und das angeschlossene Gerät niemals unbeaufsichtigt.

•Als USB-Spannungsquelle darf nur ein Netzteil verwendet werden. Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder gequetscht werden.

•Wenden Sie beim Anschluss von USB-Steckern keine Gewalt an. Ein USB-Stecker passt nur in einer Orientierung in eine USB-Buchse.

•Stellen Sie das Ladegerät nicht in unmittelbarer Nähe von starken Magnetfeldern auf.

Bedienelemente

1 Ring-LED (mehrfarbig)

2 Micro-USB-Anschluss

3 Ladefläche

4 Qi-kompatibles Mobilgerät (nicht im Lieferumfang)

Inbetriebnahme

Stellen Sie sicher, dass die Anschlusswerte Ihres mobilen Geräts mit den Anschlusswerten des Produkts übereinstimmen (siehe Technische Daten).

Lesen Sie immer die Bedienungsanleitung Ihres mobilen Gerätes.

Schließen Sie den USB-Eingang nicht kurz.

Das USB-Kabel des Produkts eignet sich nicht zum Datentransfer.

•Stellen Sie das Ladegerät auf einer glatten, ebenen und feuerfesten Fläche auf. Drücken Sie die Mikrosaugfüße etwas fest, so dass es nicht verrutschen kann.

•Verbinden Sie den Micro-USB-Anschluss (2) über das mitgelieferte USB-Kabel mit dem eines USB-Netzteils mit den richtigen Spezifikationen (siehe Technische Daten). Es muss den erforderlichen Strom liefern können! Die Ring-LED (1) leuchtet rot auf.

Nutzen Sie nur das mitgelieferte USB-Kabel, um das Ladegerät an ein passendes USB-Netzteil anzuschließen. Das zu verwendende Netzteil muss 5 V/DC Spannung und bis zu 2 A. Ladestrom liefern können, um ein optimales Laden zu ermöglichen. Verwenden Sie keine USB-Ausgänge von Computern (USB2.0 und USB3.0) als Stromquelle. Es besteht die Gefahr, dass sie beschädigt werden.

•Legen Sie das zu ladende, Qi-kompatible Mobilgerät auf die Ladefläche (3) des Ladegeräts. Laden Sie keine unkompatiblen Mobilgeräte auf.

•Die Ring-LED (1) leuchtet in blau. Sie zeigt das Aufladen des Mobilgeräts an.

•Das Laden beginnt sobald ein Strom in der Sekundärspule des Mobilgeräts induziert wird. Dieser lädt dann den internen Akku auf.

•Überwachen Sie den Ladevorgang Ihres Mobilgerätes.

•Es dauert normalerweise ca. 3 Stunden für eine komplette Ladung. Die Ladedauer hängt vom Ladezustand des Akkus bei Beginn des Ladens, seiner Kapazität bzw. den Ladebedingungen wie z.B. dem verfügbaren Ladestrom, ab.

•Die Ring-LED zeigt folgende Betriebszustände des Ladegeräts an.

-- Die rote LED zeigt den Standby-Betrieb an.

-- Das Blinken der blauen LED zeigt die Verbindungsversuche zwischen Ladegerät und Mobilgerät.

-- Das dauernde Leuchten der blauen LED zeigt das Aufladen des Mobilgerätes an.

-- Wenn rote und blaue LEDs zusammen blinken, liegt ein Fehler vor.

Tipps und Hinweise

•Positionieren Sie das zu ladende Mobilgerät mit der Rückseite in die Mitte der Ladefläche (3), um eine optimale Kopplung der Spulen zu erreichen. Das sorgt für ein schnelles und verlustfreies Laden.

•Legen Sie keine Gegenstände z. B. Papier oder dünnes Blech beim Laden zwischen der Ladefläche und der Rückseite des Mobilgerätes. Dies behindert ein ordnungsgemäßes Laden.

•Entfernen Sie die Schutzhülle o.ä. Ihres Mobilgeräts, da diese das Laden ebenfalls behindert oder bei Überschreiten der max. Ladeentfernung gar verhindern könnte. Probieren Sie ggf. aus, welche Arten von Hüllen das Laden behindern.

•Halten Sie die Ladefläche (3) des Geräts sowie die Rückseite des Mobilgeräts immer sauber.

•Eine gewisse Wärmeentwicklung beim Aufladen ist normal und hat normalerweise keine negativen Auswirkungen auf Mobilgerät oder Ladegerät.

•Stellen Sie bei der Verwendung von nachträglich hinzugefügten Ladeempfangskarten von Drittanbietern (Nachrüsten des Mobilgeräts auf den Qi-Standard) den ordnungsgemäßen Einbau sicher. Die unvorschriftsmäßige Installation kann das drahtlose Aufladen behindern.

Pflege und Reinigung

•Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.

•Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

•Entfernen Sie das USB-Kabel und evtl. angeschlossene Mobilgeräte vor Reinigungsbeginn vom Produkt.

•Tauchen Sie das Produkt nicht in Wasser ein.

•Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

•Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Staub auf der Ladefläche oder den Mikrosaugfüßen kann durch Aufkleben und wieder Abziehen mit einem Klebband entfernt werden.

Konformitätserklärung (DOC)

Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad- Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören

nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung/-strom............	5	V/DC, 2 A
Leistungsabgabe...........................	5	V, 1 A
Standby Leistungsaufnahme.........	10 µA bis zu 20 mA
Unterstützter Standard..................	A11 Qi
Übertragungs-Leistung..................	5	W
Übertragungsentfernung...............	max. 6 mm
Übertragungsfrequenz..................	110 K - 205 K
Effizienz.........................................	≥ 75 %
Betriebsbedingungen....................	0 bis +45 °C & 10 – 90 % rF
	(nicht kondensierend)
Lagerbedingungen........................	-20 bis +60 ºC, 5 – 90 % rF
	(nicht kondensierend)
Abmessungen (B x H x T) ...........	100 x 94 x 53 mm
Gewicht.........................................	105 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

*1425000_v1_0416_02_DS_m_4L_(1)

Operating instructions

Qi-400 Wireless charger

Item no.: 1425000

Intended use

This product enables you to charge compatible mobile devices wirelessly using the wireless Qi standard. Only mobile devices that support this standard can be charged.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

Delivery content

• Charger

• Micro USB cable

• Operating instructions

Up-to-date Operating Instructions

Download the latest operating instructions at www.conrad.com/ downloads or scan the QR code above. Follow the instructions on the website.

Safety instructions

read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. This may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or

-- has been subjected to any serious transportrelated stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

•If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

b) Persons and Product

•Only operate the charger with a power adapter that can provide the maximum required current (see "Technical data"). Standard USB ports on computers can be easily overloaded and even damaged.

•Never pour any liquids over electrical devices or put objects filled with liquid right next to the device. If liquid or an object does enter the device, disconnect it from the power supply. Do not operate the product anymore afterwards, but take it to a specialist workshop.

•Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. Allow the product to reach room temperature before connecting it to the power supply and putting it to use. This may take several hours.

•Never leave the product and the connected device unattended during use.

•Only use a power adapter as the USB power supply. Ensure that the cable is not bent or compressed when you are setting up the product.

•Do not use any force when connecting USB plugs. A USB plug can only be inserted into a USB port in one orientation.

•Do not place the charger in the direct vicinity of strong magnetic fields.
