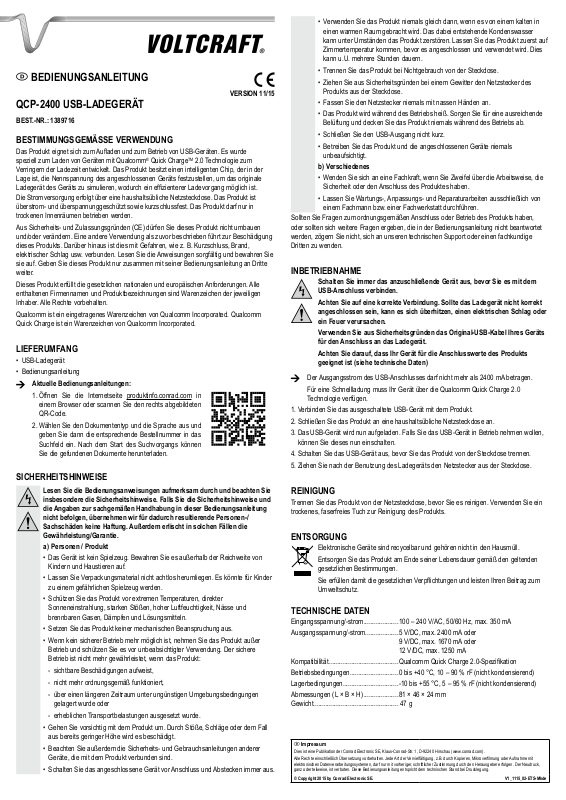

VOLTCRAFT QCP-2400 Operating Instructions [ml]

BEDIENUNGSANLEITUNG

VERSION 11/15

QCP-2400 USB-LADEGERÄT

BEST.-NR.: 1389716

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt eignet sich zum Auaden und zum Betrieb von USB-Geräten. Es wurde speziell zum Laden von Geräten mit Qualcomm® Quick ChargeTM 2.0 Technologie zum Verringern der Ladezeit entwickelt. Lage ist, die Nennspannung des angeschlossenen Geräts festzustellen, um das originale Ladegerät des Geräts zu simulieren, wodurch ein efzienterer Ladevorgang möglich ist. Die Stromversorgung erfolgt über eine haushaltsübliche Netzsteckdose. Das Produkt ist überstrom- und überspannunggeschützt sowie kurzschlussfest. Das Produkt darf nur in trockenen Innenräumen betrieben werden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie dieses Produkt nicht umbauen und/oder verändern. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produkts. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden. Lesen Sie die Anweisungen sorgfältig und bewahren Sie sie auf. Geben Sie dieses Produkt nur zusammen mit seiner Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Qualcomm ist ein eingetragenes Warenzeichen von Qualcomm Incorporated. Qualcomm Quick Charge ist ein Warenzeichen von Qualcomm Incorporated.

LIEFERUMFANG

• USB-Ladegerät

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen:

1. Öffnen Sie die Internetseite produktinfo.conrad.com in einem Browser oder scannen Sie den rechts abgebildeten QR-Code.

2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterladen.

SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanweisungen aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Gerät ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern und Haustieren auf.

• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Stößen, hoher Luftfeuchtigkeit, Nässe und brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Beschädigungen aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie außerdem die Sicherheits- und Gebrauchsanleitungen anderer Geräte, die mit dem Produkt verbunden sind.

• Schalten Sie das angeschlossene Gerät vor Anschluss und Abstecken immer aus.

Das Produkt besitzt einen intelligenten Chip, der in der

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Trennen Sie das Produkt

• Ziehen Sie aus Sicherheitsgründen

• Fassen Sie den Netzstecker niemals mit nassen Händen an.

• Das Produkt wird während des Betriebs heiß. Sorgen Sie für eine ausreichende

• Schließen Sie den USB-Ausgang nicht kurz.

• Betreiben Sie das Produkt und die angeschlossenen Geräte niemals

b) Verschiedenes

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

Sollten Sie Fragen zum ordnungsgemäßen Anschluss oder Betrieb des Produkts haben, oder sollten sich weitere Fragen ergeben, die in der Bedienungsanleitung nicht beantwortet werden, zögern Sie nicht, sich an unseren technischen Support oder einen fachkundige Dritten zu wenden.

aus der Steckdose.

Produkts

Belüftung und decken Sie das Produkt niemals während des Betriebs ab.

unbeaufsichtigt.

Sicherheit oder den Anschluss des Produktes haben.

einem Fachmann bzw. einer Fachwerkstatt durchführen.

bei Nichtgebrauch

von der Steckdose.

bei einem Gewitter den Netzstecker des

INBETRIEBNAHME

Schalten Sie immer das anzuschließende Gerät aus, bevor Sie es mit dem USB-Anschluss verbinden.

Achten Sie auf eine korrekte Verbindung. Sollte das Ladegerät nicht korrekt angeschlossen sein, kann es sich überhitzen, einen elektrischen Schlag oder ein Feuer verursachen.

Verwenden Sie aus Sicherheitsgründen das Original-USB-Kabel Ihres Geräts für den Anschluss an das Ladegerät.

Achten Sie darauf, dass Ihr Gerät für die Anschlusswerte des Produkts geeignet ist (siehe technische Daten)

Der Ausgangsstrom des USB-Anschlusses darf nicht mehr als 2400 mA betragen. Für eine Schnellladung muss Ihr Gerät über die Qualcomm Quick Charge 2.0

Technologie verfügen.

1. Verbinden Sie das ausgeschaltete USB-Gerät mit dem Produkt.

2. Schließen Sie das Produkt an eine haushaltsübliche Netzsteckdose an.

3. Das USB-Gerät wird nun aufgeladen. Falls Sie das USB-Gerät in Betrieb nehmen wollen, können Sie dieses nun einschalten.

4. Schalten Sie das USB-Gerät aus, bevor Sie das Produkt von der Steckdose trennen.

5. Ziehen Sie nach der Benutzung des Ladegeräts den Netzstecker aus der Steckdose.

REINIGUNG

Trennen Sie das Produkt von der Netzsteckdose, bevor Sie es reinigen. Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

ENTSORGUNG

Elektronische Geräte sind recycelbar und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

TECHNISCHE DATEN

Eingangsspannung/-strom .................... 100 – 240 V/AC, 50/60 Hz, max. 350 mA

Ausgangsspannung/-strom ................... 5 V/DC, max. 2400 mA oder

9 V/DC, max. 1670 mA oder 12 V/DC, max. 1250 mA

Kompatibilität ........................................ Qualcomm Quick Charge 2.0-Spezikation

Betriebsbedingungen ............................ 0 bis +40 °C, 10 – 90 % rF (nicht kondensierend)

Lagerbedingungen ................................ -10 bis +55 °C, 5 – 95 % rF (nicht kondensierend)

Abmessungen (L × B × H) .................... 81 × 46 × 24 mm

Gewicht ................................................. 47 g

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Jede Art der Vervielfältigung, z.B. durch Kopieren, Mikroverlmung oder Aufnahme mit

elektronischen Datenverarbeitungssystemen, darf nur mit vorheriger, schriftlicher Zustimmung durch den Herausgeber erfolgen. Der Neudruck, ganz oder teilweise, ist verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

OPERATING INSTRUCTIONS

QCP-2400 USB CHARGER

ITEM NO.: 1389716

VERSION 11/15

• The product gets hot during use. Ensure sufcient ventilation and never cover the

product during use.

• Do not short-circuit the USB port.

• Never leave the product and the connected device unattended during use.

b) Miscellaneous

• Consult a professional if you require assistance with product operation, safety or

connection.

• Maintenance work, adjustments and repairs may be carried out only by a

professional or at a specialist workshop.

Should you have questions concerning correct product connection or operation, or should other questions arise that this user manual does not address, please do not hesitate to contact our technical support or a third-party professional.

INTENDED USE

The product is suitable for charging and operating USB devices. It is specially designed to charge devices with Qualcomm has a smart charging IC capable of detecting the input rating of the connected device to

simulate the device‘s original charger, making the charging more efcient.

via a household power outlet. The product features overload, overvoltage and short circuit protection mechanisms. Use the product in dry indoor areas only.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be

damaged. In addition, improper use can cause hazards such as short circuiting, re, electric

shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

Qualcomm is a registered trademark of Qualcomm Incorporated. Qualcomm Quick Charge is a trademark of Qualcomm Incorporated.

Quick ChargeTM 2.0 technology in reduced time.

Power is supplied

The product

DELIVERY CONTENT

• USB charger

• Operating instructions

Up-to-date Operating Instructions

1. Open produktinfo.conrad.com in a browser or scan the displayed QR code.

2. Select document type and language and enter the item

number into the search eld. After submitting the query you

can download displayed records.

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in theses operating instructions, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become

dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and

protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Always turn off the connected device before connecting/disconnecting it.

• Never use the product immediately after it has been brought from a cold room into

a warm one. The condensation generated could destroy the product. Allow the device to reach room temperature before connecting and using it. This may take several hours.

• Unplug the product

• Unplug the

• Never plug in or unplug the product when your hands are wet.

from the mains socket

product

from the mains socket in thunderstorms for reasons of safety.

while it is not in use.

OPERATION

Always switch off the desired device before connecting it to the USB port. Make sure the connection is correct. If the product is not connected properly,

it could overheat or cause an electric shock or re.

For safety purpose, use the original USB cable of your device to connect to the charger.

Make sure that your device meets the product's power requirements (see technical data).

The current output of the USB port must not exceed 2400 mA. For quick charging, your device must incorporate the Qualcomm Quick Charge 2.0

technology.

1. Connect the switched-off USB device to the product.

2. Plug the product to a household power outlet.

3. Your USB device is now charging. Should you wish to operate the USB device, you may turn it on now.

4. Switch off the USB device before you disconnect the product from the household power outlet.

5. Unplug the product from the household power outlet after use.

CLEANING

Disconnect the product from the household power outlet before cleaning. Clean the product

with a dry, ber-free cloth.

DISPOSAL

Electronic devices are recyclable waste and must not be disposed of in the household waste.

At the end of its service life, dispose of the product in accordance with applicable regulatory guidelines.

You thus full your statutory obligations and contribute to the protection of the

environment.

TECHNICAL DATA

Input voltage/current .................................... 100 – 240 V/AC, 50/60 Hz, max. 350 mA

Output voltage/current ................................. 5 V/DC, max. 2400 mA or

9 V/DC, max. 1670 mA or 12 V/DC, max. 1250 mA

Compliant with ............................................. Qualcomm Quick Charge 2.0 Specications

Operating conditions .................................... 0 to +40 ºC, 10 – 90 % RH (non-condensing)

Storage conditions ....................................... -10 to +55 ºC, 5 – 95 % RH (non-condensing)

Dimensions (L × W × H) .............................. 81 × 46 × 24 mm

Weight .......................................................... 47 g

Legal notice

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing

systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.
