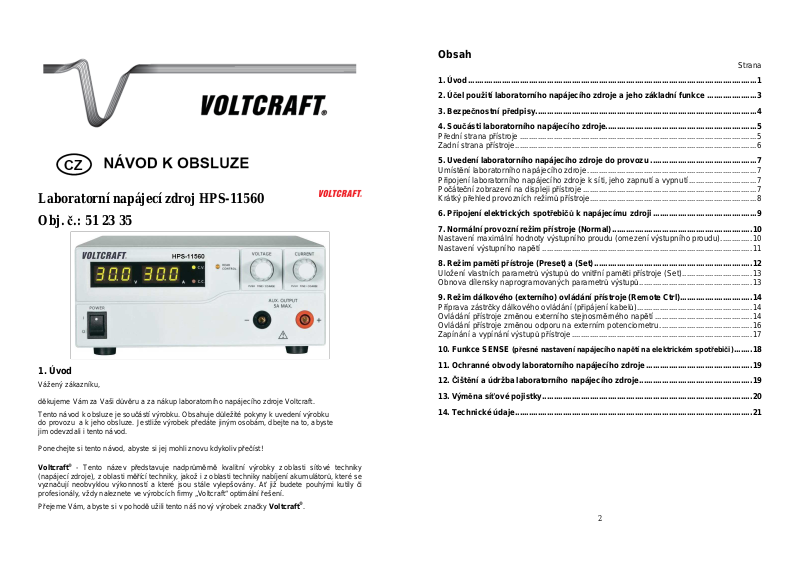

VOLTCRAFT HPS-11560 User guide [cs]

Laboratorní napájecí zdroj HPS-11560

Obj. č.: 51 23 35

1. Úvod

Vážený zákazníku,

děkujeme Vám za Vaši d ůvěru a za nákup laboratorního napájecího zdroje Voltc raft.

Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!

Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti m ěřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepš ovány. A ť již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Vo ltcraft“ optimální řešení.

Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .

Obsah
				Strana
1.	Úvod............................................	....................................................................................		1
2.	Ú čel použití laboratorního napájecího zdroje a jeho základní funkce ......................			3
3.	Bezpečnostní předpisy..................................................................................................			4
4.	Součásti laboratorního napájecího zdroje...................................................................			5
Přední strana přístroje .........................................................................................................				5
Zadní strana přístroje...........................................................................................................				6
5.	Uvedení laboratorního napájecího zdroje do provozu ...............................................			7
Umístění laboratorního napájecího zdroje ................. ..........................................................				7
Připojení laboratorního napájecího zdroje k síti, jeh o zapnutí a vypnutí..............................				7
Počáte ční zobrazení na displeji přístroje .............................................................................				7
Krátký p řehled provozních režim ů přístroje..........................................................................				8
6.	Připojení elektrických spot řebičů k napájecímu zdroji ..............................................			9
7.	Normální provozní režim přístroje (Normal) ..............................................................			10
Nastavení maximální hodnoty výstupního proudu (omez ení výstupního proudu)..............				10
Nastavení výstupního nap ětí .............................................................................................				11
8.	Režim pam ěti přístroje (Preset) a (Set) ......................................................................			12
Uložení vlastních parametr ů výstup ů do vnitřní paměti přístroje (Set)...............................				13
Obnova dílensky naprogramovaných parametr ů výstup ů..................................................				13
9.	Režim dálkového (externího) ovládánířístrojep		(Remote Ctrl)................................	14
Příprava zástr čky dálkového ovládání (p řipájení kabel ů)...................................................				14
Ovládání p		řístroje změnou externího stejnosměrného napětí ...........................................		14
Ovládání p		řístroje změnou odporu na externím potenciometru.........................................		16
Zapínání a vypínání výstup ů přístroje ................................................................................				17
10. Funkce SENSE (přesné nastavení napájecího napětí na elektrickém spotřebiči) ........				18
11. Ochranné obvody laboratorního napájecího zdroje...............................................				19
12. Čišt ění a údržba laboratorního napájecího zdroje..................................................				19
13. Vým ěna síťové pojistky.............................................................................................				20
14. Technické údaje.........................................................................................................				21

2

2. Ú čel použití laboratorního napájecího zdroje a jeho základní funkce

Tento	laboratorní napájecí		zdroj slouží k napájení nízkonapěťových elektrických spot řebičů
stejnosměrným nap ětím 1		V až 15 V s plynulým nastavením hodnoty výstupního nap ětí (omezení
napětí)	včetně plynulého		nastavení maximální hodnoty výstupního p roudu (omezení proudu)

v rozsahu 0 A až 60 A [jedná se o hlavní výstupní šroubové svorky na zad ní straně přístroje, které jsou označeny popisem „MAIN OUTPOUT“] nebo maximálně 5 A [jedná se o výstupní kontakty (zdířky) na přední straně přístroje k připojení banánk ů o průměru 4 mm „AUX. OUTPOUT“]. Oba tyto výstupy jsou navzájem propojeny. Hlavní výstup tohoto laboratorního napájecího zdroje na jeho zadní straně je rovněž proveden jako zdí řky k připojení kabelů s banánky o pr ůměru 4 mm.

Použijte-li více t ěchto laboratorních zdrojů, pak můžete jejich výstupy „AUX. OUTPOUT“ (přední strany přístrojů) nebo „MAIN OUTPOUT“ (zadní strany přístrojů) zapojit do série (zvýšení výstupního napájecího nap ětí). Při sériovém propojení těchto výstup ů (vyšší napětí než 75 V DC) dejte pozor na to, že tato výstupní napájecí nap ětí mohou být životu nebezpe čná. Z tohoto d ůvodu použijte z bezpe čnostních důvodů napájecí kabely s dostate čnou izolací a s dostatečným průřezem jejich vodičů.

Nastavení hodnoty výstupního nap ětí a proudu se provádí pomocí dvou oto čných regulátor ů s funkcí tlačítka (hrubé a jemné nastavení). Zvolené hodnoty napětí a omezovacího (maximálního) proudu odečtete na dvou přehledných displejích na p ředním ovládacím panelu laboratorního napájecího zdroje. Omezení proudu v režimu s konsta ntním výstupním proudem m ůžete na tomto přístroji nastavit bez zkratování zdí řek příslušného výstupu.

Funkce dálkového (externího) ovládání laboratorníhonapájecího zdroje:

Na výstupech tohoto zdroje lze nastavit p řesné stabilizované výstupní napětí jakož i výstupní proud v plném rozsahu přivedením regulovatelného stejnosměrného napětí 0 až 5 V DC z externího napájecího zdroje k p říslušným kontakt ům konektoru dálkového ovládání na zadní stran ě přístroje (jedná se o konektor na zadní stran ě přístroje, který je ozna čen popisem „Remote Control“). K tomuto ú čelu (k této regulaci výstupního napětí a proudu) můžete použít také vhodný externí potenciometr (5 kΩ) s lineární charakteristikou, který p řipojíte k příslušným kontakt ům konektoru dálkového ovládání na zadní stran ě přístroje.

Model laboratorního napájecího zdroje „HPS-11560“ je vybaven speciální funkcí stabilizace (kompenzace) výstupního nap ětí (jedná se o konektor na zadní stran ě přístroje, který je ozna čen popisem „SENSE“). Po propojení tohoto konektoru vhodnými kabely s elektrickým spot řebičem, který je p řipojen k hlavnímu výstupu na zadní stran ě laboratorního zdroje „MAIN OUTPOUT“, vyrovnáte ztráty nap ětí (poklesy výstupního nap ětí), které bývají způsobeny vysokými proudy, které odebírá elektrický spot řebič. Výstupní nap ětí zůstane na elektrickém spotřebiči absolutně stabilní a bude nezávislé na zatížení laboratorního zdroje. Hodnota výstupního nap ětí bude vždy odpovídat hodnotě, kterou jste nastavili příslušným oto čným regulátorem na laboratorním zdroji.

Do vnitřní paměti tohoto zdroje můžete uložit 3 p ředem naprogramované parametry výstupu (různé pevně zadané hodnoty výstupního napětí a proudu). K tomuto ú čelu slouží posuvný přepínač na zadní straně přístroje, který je ozna čen popisem „RECALL“.

Tento laboratorní napájecí zdroj je dále vybaven oc hranou proti přetížení a zkratu jakož i bezpečnostní funkcí jeho vypínání p ři jeho přehřátí.

Konstrukce toho přístroje odpovídá ochranné t řídě 1 a lze jej připojit pouze do síťových zásuvek se střídavým nap ětím 230 V / 50 Hz, které jsou vybaveny ochranným kontaktem (kolíkem s připojeným uzemn ěním). Jiný zp ůsob používání tohoto laboratorního napájecího zdroj e, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesm ějí být provád ěny žádné zm ěny nebo přestavby (přepojování jeho vnit řního zapojení)!

3. Bezpečnostní předpisy

Vzniknou-li škody nedodržením tohoto návodu k obslu ze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly.

Neodpovídáme za v ěcné škody, úrazy osob, které byly způsobeny neodborným zacházením s p řístrojem nebo nedodržováním bezpe čnostních předpisů. V těchto případech zanikají rovněž jakékoliv nároky, které by jinak vyplývaly ze zár uky laboratorního napájecího zdroje.

∙Tento přístroj opustil výrobní závod v bezvadném technickém stavu. Abyste tento stav zachovali a zajistili bezpečné používání p řístroje, dodržujte prosím všechny pokyny, které se nacházejí v tomto návodu k obsluze. Z bezpe čnostních důvodů a důvodů registrace (CE) je zakázáno p řístroj upravovat a/nebo pozměňovat (provád ět změny v jeho vnitřním zapojení).

∙ Přístroj odpovídá ochranné t řídě 1. Ochranný vodi č (nulový vodi č) nesmí být s ohledem na Vaši bezpečnost odpojen (přerušen) ani v síťovém vedení ani uvnitř přístroje. Dojde-li k přerušení této ochrany, může dojít v p řípadě poruchy k ohrožení života elektrickým proudem (síťové napětí na krytu přístroje).

∙Dejte pozor na to, aby nedošlo k porušení nebo ke zničení izolace přístroje, pojistkového pouzdra, k přístroji připojených kabel ů a síťového kabelu.

∙Přístroj nesmí být používán p římo k nabíjení akumulátor ů. Přístroj není vybaven dlouhodobou ochranou vůči přetížení nebo zkratu na výstupu.

∙	Tento přístroj a jeho příslušenství nejsou dětské hračky a nepatří do rukou malých d ětí!
∙	Nezapínejte tento laboratorní napájecí zdroj nikdy	okamžité poté, co jste jej přenesli
	z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se p řitom objeví, by
	mohla laboratorní napájecí zdroj za ur čitých okolností zni čit. Nechte přístroj vypnutý tak
	dlouho, dokud se jeho teplota nevyrovná s teplotou	okolního vzduchu. Nepoužívejte tento
	přístroj v prostorách a vysokou vlhkostí vzduchu, se	zvřeným prachem nebo tam, kde se
	vyskytují hořlavé plyny (výpary ředidel barev a laků jakož i jiných chemických rozpoušt ědel),
	silná elektromagnetická pole nebo silné vibrace

∙Tento přístroj nelze používat k pokus ům na lidech a zvířatech.

∙ Přístroj se za provozu zahřívá. Zajist ěte dostatečné větrání. V ětrací mřížky p řístroje nesmějí být zakrývány. Zapnutý p řístroj a k němu připojené spotřebiče musejí být po stálým dozorem.

∙Při používání p řístroje musíte mít naprosto suché ruce, boty a oděv. Přístroj ani podlaha nesmějí být vlhké (mokré).

∙Při práci pod nap ětím je dovoleno používat pouze odpovídající nástroj e.

∙Nepoužívejte nikdy k propojení p řístroje s elektrickými spot řebiči holé kovové vodiče.

∙Pokud se budete domnívat, že by se použití p řístroje neobešlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezm ěte na vědomí, že p řístroj již nelze bezpečně používat tehdy, když:

-přístroj vykazuje viditelná poškození,

-přístroj nefunguje a

-jestliže byl p řístroj delší dobu uskladněn v nevhodných podmínkách nebo

-byl vystaven těžkému namáhání p ři přepravě.

∙ Dodržujte bezpe čnostní předpisy a pokyny, které jsou uvedeny v příslušných návodech k obsluze přístrojů (elektrických spot řebičů) a zařízení, které budete tímto zdrojem napájet.

3

4

4. Součásti laboratorního napájecího zdroje

Přední strana přístroje

[1] Spínač zapnutí a vypnutí přístroje „I / O“ (POWER).

[2] Zobrazení hodnoty výstupního nap ětí (V).

[3] Zobrazení hodnoty výstupního proudu (A).

[4] Zelená kontrolka „C.V.“: Signalizace přepnutí laboratorního napájecího zdroje do režimu konstantního napětí.

[5] Červená kontrolka C.C.“: Signalizace přepnutí laboratorního napájecího zdroje do režimu omezení výstupního proudu / konstantního proudu.

[6] Kontrolka „REAR CONTROL“: Signalizace zapnutí funkce dálkového (externího) ovládání nebo režimu s nastaveným pevným výstupním nap ětím (funkce paměti).

[7] Regulátor „VOLTAGE“: Otočný knoflík s funkcí tla čítka „FINE / COARSE“: Jemné a hrubé nastavení výstupního nap ětí.

[8] Regulátor „CURRENT“: Otočný knoflík s funkcí tla čítka „FINE / COARSE“: Jemné a hrubé nastavení výstupního proudu.

[9] Černá zdí řka „– “ (minus) výstupu „AUX. OUTPUT“ (max. 5 A!).

[10] Červená zdí řka „+“ (plus) výstupu „AUX. OUTPUT“ (max. 5 A!).

Zadní strana přístroje

[11] Červená svorka se zdí řkou „+“ (plus) hlavního výstupu „MAIN OUTPUT“.
[12] Černá svorka se zdí řkou „– “ (minus) hlavního výstupu „MAIN OUTPUT“.
[13] Posuvný p řepínač „MODE“: Volba 4 provozních režim ů přístroje.
[14]	Konektor „SENSE“: Přesné nastavení stabilizovaného výstupního napětí na elektrickém
	spotřebiči. Po propojení tohoto konektoru vhodnými kabely s elektrickým spot řebičem, který
	je připojen k hlavnímu výstupu na zadní stran ě laboratorního zdroje „MAIN OUTPOUT“,
	vyrovnáte ztráty nap ětí (poklesy výstupního nap ětí), které bývají způsobeny	vysokými
	proudy, které odebírá elektrický spot řebič.
[15]	Posuvný p řepínač „RECALL“: Volba 3 předem naprogramovaných parametr ů	výstup ů
	s různými pevn ě zadanými hodnotami výstupního nap ětí a proudu.

[16] Konektor „Remote Control“: Připojení externího dálkového ovládání.

[17] Větrák chlazení p řístroje (mřížky tohoto v ětráku nikdy nezakrývejte!).

[18] Zásuvka k p řipojení síťového kabelu.

[19] Pojistkové pouzdro (vložka) se síťovou pojistkou.

5

6

5. Uvedení laboratorního napájecího zdroje do provozu

Tento laboratorní napájecí zdroj není žádná nabíje čka akumulátor ů. K nabíjení akumulátor ů používejte pouze vhodné nabíje čky.

Při delším použití napájecího zdroje se povrch jeho k rytu silně zahřívá. Dejte pozor

na popáleniny! Zajist ěte v tomto případě	dostatečnou cirkulaci okolního vzduchu
v blízkosti přístroje a za žádných okolností p	řístroj částe čně nebo úpln ě nezakrývejte!

Dejte prosím pozor na to, že elektrický spot řebič, který s napájecím zdrojem propojíte, musí zůstat při propojování vypnutý. Zapnutý elektrický spot řebič může p ři připojování vytvo řit na připojovacích (výstupních) svorkách (zdí řkách) jiskru, která by mohla tyto svorky (zdířky) a připojované kabely poškodit.

Pokud nebudete tento napájecí zdroj používat, odpoj te jej vždy od sí ťového napájení.

Umístění laboratorního napájecího zdroje

Postavte tento přístroj na rovnou a stabilní plochu (například na pracovní stůl). Dejte přitom pozor na to, abyste nezakryli žádnými p ředměty větrací otvory přístroje.

Nepokládejte tento laboratorní napájecí zdroj na ná bytek s cennou povrchovou úpravou. Chemické látky, které se mohou uvolnit z noži ček přístroje, by mohly způsobit změnu zabarvení povrchu nábytku nebo by mohly tyto noži čky po sobě zanechat stopy. V takovýchto p řípadech podložte p řístroj vhodnou protiskluzovou podložkou.

Připojení laboratorního napájecího zdroje k síti, jeho zapnutí a vypnutí

Zapojte do zásuvky		(na zadní stran ě) při vypnutém laboratorním napájecím zdroji			p říslušnou
zástr čku	síťového	kabelu. Druhou zástr čku síťového kabelu		zapojte do síťové	zásuvky se
střídavým	nap ětím	230 V. Délka	síťového kabelu nesmí být	větší než 3 m. P řístroj zapnete
přepínačem „POWER“ (poloha „I“).			Poloha „O“ tohoto přepínače znamená vypnutí p řístroje.

Tento laboratorní napájecí zdroj, který je řízen mikroprocesorem, je vybaven dvěma otočnými regulátory s funkcí tla čítek, které slouží k hrubému a k jemnému nastavení výstupního nap ětí a proudu. Jedná se o inkrementální (p řírůstkové) snímače bez koncové polohy.

Počáteční zobrazení na displeji přístroje

Po zapnutí provede přístroj otestování svých ochranných funkcí v následu jícím pořadí:

Zobrazení aktuální verze software.

Otestování obou segment ů displeje přístroje s následným otestováním kontrolek „ C.V.“, „C.C.“ a „REAR CONTROL“.

Spuštění otestování ochranných funkcí.

Otestování ochrany p řístroje proti přepětí.

Otestování ochrany p řístroje proti přetížení.

Otestování ochrany p řístroje proti přehřátí.

Otestování funkce v ětráku s krátkodobou kontrolou rychlosti jeho otá čení.

Kontrola funkce dálkového (externího) ovládání p ři vypnutém výstupu.

Po provedení této kontroly se na displeji přístroje objeví normální zobrazení.

Krátký přehled provozních režim ů přístroje

Na zadní straně přístroje se nachází posuvný		p řepínač „MODE“, kterým m ůžete nastavit
následující 4 provozní režimy p řístroje:
Normal	Normální provozní režim p řístroje	s nastavením výstupního nap ětí a proudu na
	předním ovládacím panelu p řístroje.
Preset	Režim pam ěti přístroje. Režim uložení 3 r ůzných parametr ů výstup ů s různými
	pevně zadanými hodnotami výstupního nap ětí a proudu do vnitřní paměti přístroje.
	Tato nastavení (paměťová místa	s p říslušnými parametry) zvolíte posuvným
	přepínačem „RECALL“, který má t ři polohy „P1“, „P2“ a „P3“. Po zvolení této
	funkce nebudou fungovat na předním ovládacím panelu p řístroje otočné regulátory
	nastavení výstupního nap ětí a omezovacího výstupního proudu.
Remote Ctrl	Režim dálkového (externího) ovládání p		řístroje. Po zvolení tohoto režimu lze na
	výstupech tohoto zdroje nastavit	p řesné stabilizované výstupní napětí jakož
	i výstupní proud v plném rozsahu	přivedením regulovatelného stejnosměrného
	napětí z externího napájecího zdroje nebo s použitím po tenciometru, který p řipojíte
	k příslušným kontakt ům konektoru	dálkového ovládání „ Remote Control“. Po
	zvolení této funkce nebudou fungovat		na předním ovládacím panelu p řístroje
	otočné regulátory nastavení výstupního nap ětí a proudu.
Set	Režim nastavení p řístroje. Naprogramování 3 parametr ů výstupu s r ůznými pevn ě
	zadanými hodnotami výstupního nap ětí a proudu. Po zvolení požadovaného čísla

paměti posuvným p řepínačem „RECALL“ („P1“, „P2“ nebo „P3“) zadáte p říslušné hodnoty výstupního nap ětí a proudu otočnými regulátory na p řední straně přístroje.
