EP-925 STABILISIERTES NETZGERÄT
BEDIENUNGSANLEITUNG
Seite 3 – 9
EP-925 STABILIZED POWER SUPPLY
UNIT
OPERATING INSTRUCTIONS
Page 10 – 16
EP-925 BLOC D’ALIMENTATION
STABILISÉ
NOTICE D’EMPLOI
Page 17 – 23
EP-925 GESTABILISEERDE
NETVOEDING
GEBRUIKSAANWIJZING
Best.-Nr. / Item No. / N° de commande / Bestnr.: 51 14 92
Pagina 24 – 30
Version 04/09
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auistung
der Inhalte nden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.
These Operating Instructions accompany this product. They contain important information on setting up and using the device. You should refer to these instructions, even
if you are buying this product for someone else.
Please retain these Operating Instructions for future use! A list of the contents can be
found in the Table of contents, with the corresponding page number, on page 12.
Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives
importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de
ces remarques, même en cas de transfert du produit à un tiers.
Conserver ce mode d’emploi an de pouvoir le consulter à tout moment. La table des
matières avec indication des pages correspondantes se trouve à la page 19.
Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over
de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden
overhandigt.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen
raadplegen. In de inhoudsopgave op pagina 26 vindt u een lijst met inhoudspunten
met vermelding van het bijbehorende.
*02_04/09_01_SB
2
1
3
5
6
78
4
9
1011
Einführung
Lieber Kunde,
Herzliche Glückwünsche zu Ihrem Kauf dieses Produkts. Wir bedanken
uns für Ihre exzellente Entscheidung. Mit diesem Gerät haben Sie das
beste Produkt von einer Markenfamilie erworben, die sich durch besondere
Tauglichkeit und permanente Innovationen in dem Feld der Mess-, Auade-
und Netzwerktechnologien auszeichnet.
Mit Voltcraft® können Sie genauso wie ein professioneller Anwender schwierige
Aufgaben erledigen sowie anspruchsvollen Hobbys nachgehen. Voltcraft®
bietet Ihnen eine zuverlässige Technologie zu einem außerordentlich günstigen
Kostenleistungsverhältnis an. Wir glauben, dass Ihr Start mit Voltcraft® der
Beginn einer langfristigen und sich lohnenden Kooperation ist.
Viel Freude mit Ihrem neuen Voltcraft® Produkt!
43
Inhaltsverzeichnis
Einführung........................................................................................................4
Bestimmungsgemäße Verwendung................................................................5
Sicherheitshinweise...................................................................................6
Bedienungselemente........................................................................................8
Inbetriebnahme...............................................................................................8
Wartung............................................................................................................9
Entsorgung.......................................................................................................9
Technische Daten..........................................................................................10
Bestimmungsgemäße Verwendung
Dieses Netzgerät kann Spannungen von zwischen 3VDC und 15VDC
mit maximal 25A bei der Ausgangsspannung von 13,8V liefern. Der
Einschwingausgangsstrom (kürzer als 5 Minuten) kann zeitweilig 30A erreichen.
Ein eingebauter Lüfter ermöglicht die Wärmezerstreuung des Gerätes. Es ist
geeignet für eine Verbindung und Betrieb mit Kleinspannungsgeräten.
Ein Überlastungsschutz als Sicherheitsmaßnahme ist integriert. Das Netzgerät
schaltet sich automatisch ab, wenn eine Überlastung (z.B. bei einem
Kurzschluss) auftritt. Das Netzgerät kann nur dann wieder richtig arbeiten,
wenn die entsprechende Instandsetzungsarbeit wie z.B. Auswechseln der
Sicherung, Trennen des Kabels usw. durchgeführt wurde.
Jede nicht der obigen Beschreibung entsprechende Verwendung ist verboten
und kann das Gerät beschädigen und einen Kurzschluss, Brand, elektrischen
Schlag usw. verursachen. Kein Teil dieses Produkts darf modiziert oder
umgebaut werden.
Bitte lesen Sie alle in dieser Bedienungsanleitung enthaltenen
Sicherheitshinweise und bewahren diese Anleitung für den späteren Gebrauch
auf.
5
Sicherheitshinweise
30
25
20
15
10
5
20 151210864
2.5
Wir übernehmen keine Verantwortung für Sachschäden oder
Personenverletzungen, die durch unsachgemäße Verwendung
des Gerätes oder Nichtbeachtung der Bedienungsanweisungen
entstanden sind. Der Garantieanspruch erlischt dadurch!
Ein Ausführungszeichen in einem Dreieck weist auf wichtige
Hinweise in der Bedienungsanleitung hin. Lesen Sie sorgfältig die
Bedienungsanleitung durch, bevor Sie das Gerät zu verwenden
beginnen. Diese Anleitung enthält wichtige Informationen zur
korrekten Verwendung dieses Gerätes.
Eine unzulässige Umwandlung und/oder Modikation des Gerätes ist ●
aus Sicherheits- und Genehmigungsgründen (CE) verboten.
Das Netzgerät ist ein Schutzklasse I-Gerät. Es darf an 230V- ●
Wechselspannungsnetze mit Schutzerdung des öffentlichen Stromnetzes
angeschlossen werden.
Achten Sie darauf, dass die Isolierung des ganzen Produkts weder ●
beschädigt noch zerstört wird.
Bei einer Reihenschaltung kann das Netzgerät lebensgefährliche ●
Spannung (≥35VDC) erzeugen.
Öffnen Sie niemals das Gerätegehäuse. Ein lebensgefährlicher ●
elektrischer Schlag durch Berührung der spannungsführenden Teile
kann hierdurch möglich werden. Kondensatoren im Gerät können noch
geladen sein, selbst wenn das Gerät von allen Spannungsquellen
getrennt wurde.
Achten Sie darauf, dass der Schutzerdungsleiter nicht unterbrochen ●
wird, da Lebensgefahr bei einem Defekt besteht.
Verwenden Sie kein Kontaktspray oder sonstige Schmiermittel an ●
den Schiebereglern und Steuerrädern. Dies kann zwar eventuell
die Bedienung dieser Elemente erleichtern, aber auch die Kontakte
verschlechtern und zum Schluss den Gebrauch unmöglich machen.
Stellen Sie keine Behälter mit Flüssigkeiten auf oder neben das Gerät. ●
Die Flüssigkeiten könnten in das Gerät gelangen und die elektrische
Sicherheit beeinträchtigen.
Vermeiden Sie es das Gerät schweren mechanischen Belastungen, ●
extremen Temperaturen, direkter Sonneneinstrahlung, starken
Schwingungen, Feuchtigkeit, Staub oder leicht entzündlichen Gasen
auszusetzen.
Stellen Sie das Gerät auf eine ebene und stabile Oberäche. ●
Stecken Sie keine Gegenstände durch die Lüftungsöffnungen des ●
Gerätes. Ebenfalls dürfen die Lüftungsöffnungen nicht abgedeckt
werden.
Tragen Sie beim Arbeiten mit dem Gerät keinen metallischen oder ●
leitfähigen Schmuck.
Achten Sie darauf, dass Ihre Hände, Schuhe, Kleidung, der Boden und ●
das Gerät trocken sind.
Das Gerät ist nicht für die Anwendung an Menschen oder Tieren ●
zugelassen.
Netzgeräte und die angeschlossenen Verbraucher dürfen nicht ●
6

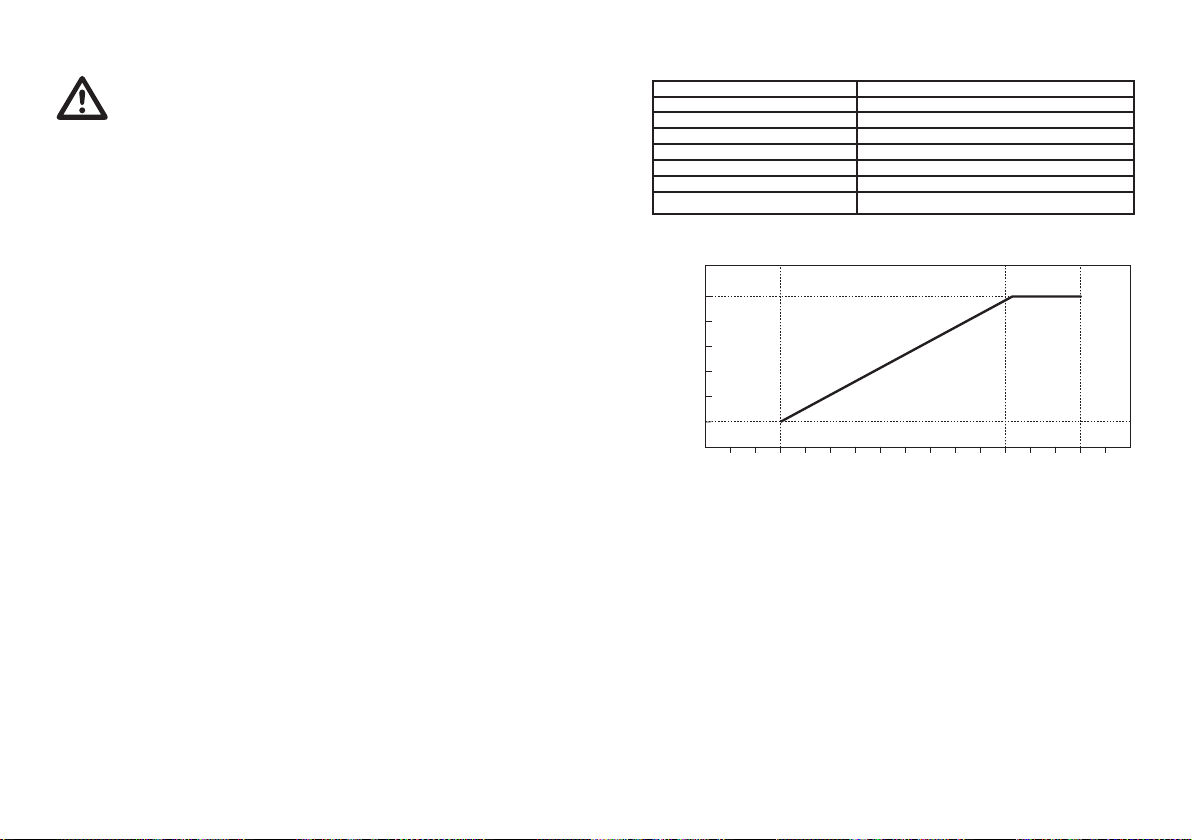

Technische gegevens
Gebruiksspanning 230VAC±5%; 50 tot 60 Hz
Maximaal energieverbruik Ca. 650VA
Uitgangsspanning Ca. 3 – 15V
Uitgangsstroom Ca. 0,5 – 25A (< 5 minuten, 30A)
Rimpelspanning < 10mVeff
Zekering 5A/ 250V; snelle actie
Resolutie display spanning 0 – 20V, 0,5V per stap
Resolutie display stroom 0 – 30A, 1A per stap
Afhankelijkheid van uitgangsstroom ten opzicht van uitgangsspanning
Uitgangsstroom (A)
Uitgangsspanning (V)
31
Onderhoud
Algemeen onderhoud
Wanneer u het apparaat schoonmaakt of onderhoudt, moet het apparaat van
het elektriciteitsnet zijn losgekoppeld.
Gebruik alleen een droge, zachte doek om de behuizing van het apparaat
schoon te maken. Gebruik geen schuurmiddelen of oplosmiddelen!
De zekering vervangen
Koppel het apparaat los van de contactdoos en koppel de aansluitingen 1.
los voordat u de zekering vervangt.
Draai de zekeringkast linksom met een schroevendraaier en trek deze 2.
uit het apparaat.
Vervang de defecte zekering door een nieuwe van hetzelfde type. 3.
Raadpleeg hiervoor de sectie “Technische gegevens”.
Bevestig de zekeringkast terug op zijn plaats door met de schroevendraaier
rechtsom te draaien.
Afvalverwijdering
Om de kwaliteit van het milieu te bewaren, te beschermen en te
verbeteren, de gezondheid van de mens te beschermen en voor
een voorzichtige en rationele omgang met natuurlijke bronnen,
moet de gebruiker onherstelbare producten afgeven bij de relevante
afvalverwerkingsbedrijven in overeenstemming met de statutaire
voorschriften.
De vuilnisbak met het kruis erdoor geeft aan dat het product
afzonderlijk van het huishoudelijk afval moet worden verwijderd. Dit
symbool wordt gebruikt in combinatie met een volle balk of met de
datum van de productie/marktlancering.
unbeaufsichtigt betrieben werden.
Schalten Sie das Gerät niemals gleich ein, wenn es von einem kalten ●
in einen warmen Raum gebracht wurde. Das dabei entstehende
Kondenswasser kann unter ungünstigen Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet, bis es sich auf Zimmertemperatur
erwärmt hat. Dies kann einige Stunden dauern.
Wenn sich ein Gewitter ankündigt, trennen Sie bitte das Netzkabel des ●
Gerätes von der Netzsteckdose, um Schäden durch Überspannung zu
vermeiden.
Verwenden Sie bei Arbeiten unter Spannung nur dafür ausdrücklich ●
zugelassenes Werkzeug.
Das Netzgerät ist kein Ladegerät. Verwenden Sie geeignete Ladegeräte, ●
um Akkus aufzuladen.
Berühren Sie das Kabel nicht, wenn es Schäden aufweist! Ziehen Sie ●
vorsichtig den Stecker aus der Netzsteckdose heraus. Trennen Sie
gegebenenfalls die Steckdose von dem Netz, indem Sie die Sicherung
im Sicherungskasten ausschalten.
Nur Sicherungen vom angegebenen Typ und der angegebenen ●
Nennstromstärke dürfen als Ersatz verwendet werden. Die Verwendung
geickter Sicherungen ist auf jeden Fall verboten.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht gegeben ist, ●
wenn:
das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr arbeitet, das Gerät für eine längere Zeit unter ungünstigen Umständen gelagert wurde,
das Gerät schweren Transportbelastungen ausgesetzt war. -
Das Betreiben dieses Gerätes in Schulen, Ausbildungseinrichtungen, ●
Hobby- und Selbsthilfewerkstätten muss von qualiziertem Personal
verantwortungsvoll überwacht werden. Ergreifen Sie angemessene
Maßnahmen, um das Netzgerät vor negativen Effekten (wie z.B.
Überlastung, Wechselstromleck) und allen mit den angeschlossenen
Elektrogeräten verbundenen Gefahren (z.B. unangemessen hoher
Stromverbrauch) zu schützen.
Der Hersteller oder Lieferant übernimmt keine Verantwortung für falsche ●
Anzeigen oder für die Konsequenzen bei falschen Anzeigen.
Beim Einsatz in gewerblichen Einrichtungen sind die ●
Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu
beachten.
Das Gerät ist kein Spielzeug und muss außerhalb der Reichweite von ●
Kindern gehalten werden!
Instandsetzungs-, Anpassungs- oder Reparaturarbeiten dürfen nur von ●
einem Fachmann/Fachgeschäft ausgeführt werden.
Wenden Sie sich an unseren technischen Beratungsservice oder ●
andere Fachleute, wenn Sie Fragen haben, die nicht in dieser
Bedienungsanleitung behandelt werden.
30 7
Bedienungselemente
Frontansicht:
Tafelanschlüsse (Anschlussklemmen)1.
Anschlussklemmen2.
Netzschalter3.
Betriebsanzeige (ON-LED)4.
Fehleranzeige (Warning-LED)5.
Drehknopf6.
Analoge Stromanzeige7.
Analoge Spannungsanzeige8.
Rückansicht:
Lüftung9.
Sicherungshalter10.
Netzanschluss11.
Inbetriebnahme
Die Temperatur des Kühlkörpers im Gerät kann nach längerem
Betrieb bei Nennlast, bei Kurzschluss oder Überlast (maximal
30A) sehr hoch sein. Achten Sie daher unbedingt auf eine
ausreichende Belüftung, um die Wärmezerstreuung zu fördern.
Achten Sie darauf, dass die Verbindungen nicht locker sind.
Stellen Sie vor dem Einschalten des Netzgerätes sicher, dass
alle Kabelverbindungen fest und sicher sind.
Berühren Sie die Anschlüsse nicht direkt. Achten Sie darauf,
dass das Kabel isoliert und der Kontaktpunkt abgedeckt ist.
Verwenden Sie zur Verbindung keine blanken Leitungen.
Stellen Sie sicher, dass die Verbindungskabel die Anforderung
der Stromstärke erfüllt und die Isolierung intakt ist.
Schalten Sie vor dem Verbinden mit oder Entfernen von dem
Netzgerät das Elektrogerät aus.
Verbinden Sie das Netzkabel mit dem Netzanschluss an dem 1.
Netzgerät.
Stecken Sie den Netzstecker in eine Schukosteckdose ein.2.
Nehmen Sie alle notwendigen Kabelverbindungen vor, wobei positive 3.
Pole mit den roten Anschlussklemmen und negative Pole mit den
schwarzen Anschlussklemmen verbunden werden sollten.
Betätigen Sie den Netzschalter, um das Netzgerät einzuschalten.4.
Die “ON”-LED (4) leuchtet im normalen Betrieb. D.h., dass es keine Überlast oder Kurzschluss gibt.
Die “Warning”-LED (5) leuchtet auf, wenn das Netzgerät überlastet -
oder falsch angeschlossen ist.
Stellen Sie mit Hilfe des Drehknopfs (6) die Ausgangsspannung ein. 5.
Der eingestellte Wert wird auf der analogen Spannungsanzeige (8)
angezeigt.
Entfernen Sie alle Verbindungen und schalten das Netzgerät aus.
Der maximal zulässige Ausgangsstrom der Anschlussklemmen ist 3A.
Bedieningselementen
Vooraanzicht:
Paneelaansluitingen (verbindingsposten)1.
Hefboomaansluitingen2.
Voedingsschakelaar3.
AAN-indicator4.
Waarschuwingsindicator5.
Draaiknop6.
Display analoge stroom7.
Display analoge spanning8.
Achteraanzicht:
Ventilatie9.
Zekeringkast10.
Aansluiting netspanning11.
Gebruik
De temperatuur van de ventilatie kan zeer warm worden nadat het
apparaat langere tijd heeft gewerkt aan een nominale spanning
of bij een kortsluiting of overbelasting (maximum 30A). Bewaar
voldoende ruimte voor de ventilatie zodat de warmteafgifte
wordt vergemakkelijkt.
Zorg ervoor dat u de verbinding niet verliest. Controleer of alle
kabelverbindingen stevig en veilig zijn aangesloten voordat u de
voeding inschakelt.
Maak geen rechtstreeks contact met de aansluitingen. Zorg
ervoor dat de kabel geïsoleerd is en dat het punt van het contact
afgedekt is.
Gebruik nooit een blote kabel voor de aansluiting.
Controleer of de aangesloten kabels voldoen aan de vereisten
op het vlak van spanningsintensiteit en dat de isolatie intact is.
Schakel het elektrische apparaat uit voordat u het aansluit op of
loskoppelt van de voeding.
Sluit de voedingskabel aan op de contactdoos van de voeding.1.
Sluit de netstekker in een stopcontact met aarding.2.
Sluit alle nodige kabels aan met de positieve polen op de rode 3.
aansluitingen en de negatieve op de zwarte aansluitingen.
Schakel de voeding aan met de voedingsschakelaar.4.
De indicator “AAN” (4) zal bij een normale werking oplichten, dus niet bij overbelasting of kortsluiting.
De “waarschuwings”-indicator (5) licht op wanneer de voeding -
overbelast is of verkeerd is aangesloten.
Pas de uitgangsspanning aan door de draaiknop (6) te draaien. De 5.
ingestelde waarde wordt weergegeven op het display voor de analoge
spanning(8).
Koppel alle aansluitingen los en schakel de voeding uit.
De maximale uitgangsstroom van de hefboomaansluitingen is 3A.
8 29
onherstelbaar beschadigen. Laat het apparaat uitgeschakeld tot het de
kamertemperatuur bereikt. Dit kan meerdere uren in beslag nemen.
Trek de stekker van het apparaat uit het stopcontact bij onweer om ●
schade door overspanning te voorkomen.
Gebruik alleen de geschikte gereedschappen bij bewerkingen met ●
betrekking tot de spanning.
De voeding is geen lader. Om accumulators op te laden moet u een ●
geschikte lader gebruiken.
Als er schade is aan de kabel, mag u deze niet aanraken. Trek de ●
stekker voorzichtig uit het wandcontact. Koppel indien mogelijk de
wandcontactdoos los van het elektriciteitsnet door de zekering uit de
zekeringkast te verwijderen.
Alleen zekeringen van het opgegeven type en met de opgegeven ●
spanning mogen worden gebruikt. Gerepareerde zekeringen mogen in
geen enkel geval worden gebruikt.
Een veilige werking is niet langer mogelijk als: ●
het apparaat zichtbare schade vertoont, het apparaat niet meer werkt, het apparaat gedurende langere tijd werd opgeslagen onder ongunstige omstandigheden en
het apparaat werd onderworpen aan aanzienlijke belasting tijdens -
het vervoer.
Geschikte gekwaliceerde vakmensen moeten op een verantwoordelijke ●
manier de werking van dit product controleren in scholen en ateliers.
Neem de nodige maatregelen om de voeding te beschermen tegen
negatieve effecten (overbelasting, lekkage van wisselstroom) en
eventuele gevaren van aangesloten elektrische apparatuur (bijv.
onlogisch hoog stroomverbruik).
De fabrikant of de leverancier aanvaardt geen enkele aansprakelijkheid ●
voor onjuiste weergaven of de gevolgen die kunnen voortkomen uit
dergelijke onjuiste weergaven.
Als het product in een commerciële omgeving wordt gebruikt, moeten de ●
voorschriften worden nageleefd op het vlak van veiligheidspreventie die
in de aansprakelijkheidsverzekering van de werkgever voor elektrische
apparatuur is opgenomen. Ook de relevante gebruiksprocedures moeten
worden nageleefd.
Dit apparaat is geen speelgoed en moet buiten het bereik van kinderen ●
worden gehouden!
Onderhoud, aanpassingen of reparaties mogen alleen door een ●
specialist/gespecialiseerde werkplaats worden uitgevoerd.
Als u vragen hebt waarop u het antwoord niet vindt in deze ●
gebruiksaanwijzing, neem dan contact op met onze technische
adviesdienst of een andere expert
Netzgeräte und die angeschlossenen Verbraucher dürfen nicht ●
Wartung
Allgemeine Pege
Das Gerät muss vor Reinigung oder Instandsetzung vom Netz getrennt
werden.
Verwenden Sie nur ein trockenes und weiches Stofftuch, um das Gerätegehäuse
zu reinigen. Verwenden Sie keine Schmirgelmittel oder Verdünnungsmittel!
Auswechseln der Sicherung
Vor dem Auswechseln der Sicherung müssen Sie das Gerät vom Netz 1.
trennen und die Verbindungen entfernen.
Drehen Sie mit einem geeigneten Schraubenzieher gegen den 2.
Uhrzeigersinn die Sicherungskappe heraus.
Ersetzen Sie die defekte Sicherung durch eine gleichen Typs. Schauen 3.
Sie hierzu in den “Technischen Daten” nach.
Schrauben Sie mit einem Schraubenzieher im Uhrzeigersinn die
Sicherungskappe wieder ein.
Entsorgung
Um die Umwelt zu bewahren und zu verbessern, die Gesundheit
zu schützen sowie die natürlichen Ressourcen umsichtig und
vernünftig zu verwenden, bitten wir die Verwender unbrauchbare
Geräte entsprechend den gesetzlichen Bestimmungen bei den
entsprechenden Einrichtungen abzuliefern.
Das Symbol einer durchgestrichenen Abfalltonne auf Rädern bedeutet,
dass das Produkt getrennt von unsortierten Siedlungsabfällen
entsorgt werden muss. Unter dem Symbol steht ein Balken oder das
Datum der Herstellung bzw. des Inverkehrbringens.
28 9
Technische Daten
30
25
20
15
10
5
20 151210864
2.5
Betriebsspannung 230VAC±5%; 50 bis 60 Hz
Max. Stromverbrauch Ungefähr 650VA
Ausgangsspannung Ungefähr 3 – 15V
Ausgangsstrom Ungefähr 0,5 – 25A (< 5 Minuten, 30A)
Restwelligkeit < 10mVeff
Sicherung F 5A/ 250V
Spannungsanzeige 0 – 20V, Auösung 0,5V
Stromanzeige 0 – 30A, Auösung 1A
Abhängigkeit der Strombelastbarkeit von der Ausgangsspannung
Ausgangsstrom (A)
Ausgangsspannung (V)
10 27
Veiligheidsrichtlijnen
Wij aanvaarden geen verantwoordelijkheid voor eigendomsschade
of persoonlijke letsels als het product op enige manier werd
misbruikt of voor schade die veroorzaakt wordt door onjuist
gebruik of het niet naleven van deze gebruiksrichtlijnen. In
dergelijke gevallen vervalt de garantie!
Een uitroepingsteken in een driehoek wijst op belangrijke
instructies in de gebruiksaanwijzing. Lees de volledige
gebruiksaanwijzing aandachtig voordat u het apparaat voor de
eerste maal gebruikt. Dit document bevat belangrijke informatie
over het correcte gebruik van het apparaat.
Niet toegelaten conversie van en/of wijzigingen aan het product zijn
●
ontoelaatbaar omwille van veiligheids- en goedkeuringsredenen (CE).
De voeding is geproduceerd volgens beschermingsklasse I. Het is
●
toegelaten de voeding met beveiligende aarding aan te sluiten op de 230
VAC contactdoos van het openbare elektriciteitsnet.
Controleer of geen enkel deel van de isolatie is beschadigd of
●
vernietigd.
In geval van serieschakeling kan de voeding een hoge spanning
●
veroorzaken (≥35VDC), die levensgevaarlijk kan zijn.
U mag het apparaat nooit openen. Er bestaat een risico op dodelijke
●
elektrische schokken wanneer u de elektrische componenten aan de
binnenkant aanraakt. Condensators in het apparaat kunnen nog steeds
spanning bevatten, zelfs als het apparaat van alle spanningsbronnen
werd losgekoppeld.
Controleer of de geleidende aardingskabel niet beschadigd is, aangezien
●
dit levensgevaarlijk kan zijn in geval van storingen.
Gebruik geen contactspray of andere smeermiddelen op geleiders en
●
bedieningsschakelaars. Dit kan zorgen voor een betere werking van de
contacten, maar het kan ze ook beschadigen en onbruikbaar maken.
Plaats nooit enige houders met vloeistoffen op of naast het apparaat.
●
Vloeistoffen kunnen in het apparaat lopen en de elektrische veiligheid
in gevaar brengen.
Stel het apparaat niet bloot aan zware mechanische belasting. Stel het
●
niet bloot aan extreme temperaturen, direct zonlicht, intense trillingen,
vocht, stof of ontvlambare gassen.
Zet het apparaat op een effen, stevig oppervlak.
●
Stop nooit enig object in de ventilatieopeningen van het apparaat of
●
blokkeer ze niet.
Draag geen metaalachtige of geleidende sieraden tijdens de werking.
●
Zorg ervoor dat uw handen, schoenen, kleding, de vloer en het apparaat
●
droog zijn.
Zorg ervoor dat mensen of dieren nooit onder invloed zijn van
●
wisselstroom.
Laat de hoofdvoeding en de aangesloten werkende verbruiksapparaten
●
nooit onbewaakt achter.
Gebruik het apparaat nooit onmiddellijk nadat u het van een koude naar
●
een warme kamer hebt verplaatst. De condens in het apparaat kan het
Inhoud
Inleiding.....................................................................................................25
Bedoeld gebruik............................................................................................26
Veiligheidsrichtlijnen.....................................................................................27
Bedieningselementen.....................................................................................29
Gebruik........................................................................................................29
Onderhoud.....................................................................................................30
Afvalverwijdering............................................................................................30
Technische gegevens....................................................................................31
Bedoeld gebruik
De voeding biedt u stroomspanning tussen 3VDC en 15VDC met een maximale
stroom van 25A bij de uitvoerspanning van 13.8V. De overgangsstroom
(< 5 minuten) bij de stroomuitgang kan tijdelijk 30A bereiken. Een
ingebouwde ventilator is inbegrepen om de warmteafgifte van het apparaat
te vergemakkelijken. Het is geschikt voor de aansluiting en het gebruik van
elektrische apparatuur met een extra lage spanning.
Als veiligheidsmaatregel is een overbelastingsbeveiliging geïnstalleerd. De
voeding wordt automatisch uitgeschakeld wanneer zich een overspanning
voordoet (bijv. een kortsluiting). De voeding zal de normale werking alleen
hervatten nadat de voeding is hersteld, bijvoorbeeld door het vervangen van
een zekering, het loskoppelen van een kabel.
Elke ander gebruik dan hierboven beschreven is verboden en kan het apparaat
beschadigen. Hierdoor kunnen ook verwante risico’s zoals kortsluiting, brand,
elektrische schokken, enz. ontstaan. Geen enkel deel van dit product mag
worden aangepast of opnieuw worden gemonteerd.
Lees alle veiligheidsrichtlijnen in de gebruiksaanwijzing en bewaar ze zodat u
ze later opnieuw kunt raadplegen.
Introduction
Dear customer,
Thank you for purchasing this product. You have made an excellent decision
for which we thank you. With this device you have acquired the best product
from a branded family, which has distinguished itself in the eld of measuring,
charging and network technology by particular competence and permanent
innovation.
With Voltcraft®, you will be able to do difcult tasks as ambitious hobbies
just as much as a professional user. Voltcraft® offers you reliable technology
at an extraordinarily favourable cost-performance ratio. We are certain that
your start with Voltcraft® will be the time, the commencement of a long and
protable cooperation.
Have fun with your new Voltcraft® product!
26 11
Table of content
Introduction.....................................................................................................11
Intended use..................................................................................................12
Safety instructions.........................................................................................13
Operating elements.......................................................................................15
Operation........................................................................................................15
Maintenance...................................................................................................16
Disposal..........................................................................................................16
Technical data...............................................................................................17
Intended use
The power supply provide voltage between 3VDC and 15VDC with maximum
current 25A at output voltage 13.8V.The transient (< 5 minutes) output current
can temporarily reach 30A. A built-in fan is included to facilitate heat dissipation
of the device. It is suitable for connection and operation of extra-low-voltage
electrical appliances.
For safety measure, overload protection is installed. The power supply will
switch off automatically if overload (e.g. short circuit) occurs. The power supply
will resume normal operation only if the power supply is xed, such as, fuse
replaced, cable disconnected.
Any usage other than described above is not permitted and can damage the
device and lead to associated risks such as short-circuit, re, electric shock, et
cetera. No part of the product should be modied or rebuilt.
Please read all safety instructions contained in these operating instructions
and keep these for future reference.
Inleiding
Beste klant,
hartelijk dank voor uw aankoop van dit product. U hebt een uitstekende
beslissing genomen waarvoor wij u danken. Met dit apparaat hebt u het beste
product van een befaamde merkenreeks aangeschaft. Dit merk heeft zichzelf
reeds onderscheiden op het vlak van metingen, opladen en netwerktechnologie
door een zeer uitzonderlijke vakkennis en voortdurende innovatie.
Met Voltcraft® zult u de moeilijkste taken als liefhebber even eenvoudig kunnen
uitvoeren als een professionele gebruiker. Voltcraft® biedt u betrouwbare
technologie voor een uitzonderlijk voordelige kosten/prestatieverhouding. We
zijn ervan overtuigd dat uw start met Voltcraft® het begin zal betekenen van
een lange en voordelige samenwerking.
Veel plezier met uw nieuw Voltcraft®-product!
12 25
Données techniques
30
25
20
15
10
5
20 151210864
2.5
Tension de fonctionnement 230Vc.a.±5%; 50 à 60 Hz
Consommation électrique
maximale
Tension de sortie Approx. 3 – 15V
Courant de sortie Approx. 0,5 – 25A (< 5 minutes, 30A)
Tension d’ondulation < 10mVeff
Fusible 5A/ 250V à action rapide
Résolution de l’afcheur de
tension
Résolution de l’afcheur de
courant
Corrélation entre le courant et la tension de sortie
Courant de sortie (A)
24 13
Approx. 650VA
0 – 20V, 0,5V par degré
0 – 30A, 1A par degré
Tension de sortie (V)
Safety instructions
We do not resume liability for resulting damages to property or
personal injury if the product has been abused in any way or
damaged by improper use or failure to observe these operating
instructions. The guarantee will then expire!
An exclamation mark in a triangle indicates important
instructions in the operating manual. Carefully read the whole
operating instruction before putting the device into operation.
It contains important information about correct operation of the
device.
Unauthorised conversion and/or modication of the device are ●
inadmissible because of safety and approval reasons (CE).
The power supply is constructed in protective class I. It is authorised to ●
connect to 230VAC mains socket with protective grounding of the public
mains supply system.
Make sure the insulation of the entire product is not damaged or ●
destroyed.
In case of series switching, the power supply can produce high voltage ●
(≥35VDC), which could cause life-threatening danger.
Never open the device. There is risk of mortal electric shock when ●
touching electric components inside. Capacitors in the device may still
be charged even if the device has been disconnected from all voltage
sources.
Make sure the conductive ground wire is not broken as this can pose ●
lethal danger in the event of malfunction.
Do not use contact spray or other lubricants on sliders and control dials. ●
This might make them easier to operate but deteriorates the contacts
and makes them inoperable.
Never place any containers with liquids on or next to the device. Liquid ●
might get into the device and impair the electric safety.
Avoid subjecting the device to heavy mechanical stress. Do not expose ●
it to extreme temperatures, direct sunlight, intense vibration, dampness,
dust or ammable gasses.
Position the device on a level and sturdy surface. ●
Never insert any object into or block the ventilation of the device. ●
Do not wear metallic or conductive ornaments during operation. ●
Make sure that your hands, shoes, clothing, the oor and the device ●
are dry.
Never apply alternative current on humans or animals. ●
Do not leave mains power supplies and the connected consumers in ●
operation unattended.
Never operate the device immediately after bringing it from a cold room ●
into a warm room. The condensed moisture may destroy the device
under adverse circumstances. Leave the device turned off until it reaches
room temperature. This might take several hours.
Unplug the device’s power plug from the mains outlet during thunderstorms ●
in order to avoid damages due to excess voltage.
Only use appropriate tools during operation concerning voltage. ●
The power supply is not a charger. To charge accumulators, use suitable ●
charger.
If the cable shows damages, do not touch it! Carefully pull the plug out ●
of the wall outlet. If necessary, separate the wall outlet from the mains by
taking out the fuse in the fuse cabinet.
Only fuses of the type stated and rated current specied may be used. ●
The use of repaired fuses is not permitted under any circumstances.
Safe operation is no longer possible if: ●
the device shows visible damages, the device no longer works, the device was stored under unfavourable conditions for a long period of time and
the device was subject to considerable transport stress. -
Suitably qualied persons should monitor the operation of this product in ●
schools and training facilities as well in hobby and self-help workshops
in a responsible manner. Take adequate measures to protect the power
supply from negative effects (overload, AC current leakage) and any
dangers to the connected electrical device (e.g. incongruously high
current consumption).
The manufacturer or supplier accepts no responsibility whatsoever ●
for incorrect displays or the consequences which can arise from such
incorrect displays.
If the product is used in a commercial context, the safety prevention ●
regulations of employers’ liability insurance association for electrical
equipment and relevant operating resources must be observed.
This device is not a toy and should be kept out of reach of children! ●
Servicing, adjustment or repair works must only be carried out by a ●
specialist/ specialist workshop.
Should any questions arise that are not answered in this operating ●
manual, contact our Technical Advisory Service or other experts.
Maintenance
Soin général
Déconnectez l’appareil de la prise murale pour le nettoyer ou le réparer.
Utilisez un chiffon doux et sec pour nettoyer le boîtier. N’utilisez ni produits
abrasifs ni solvants!
Remplacement du fusible
Déconnectez l’appareil de la prise et débranchez toute connexion avant 1.
de remplacer le fusible.
Tournez le porte-fusible dans le sens inverse des aiguilles d’une montre 2.
à l’aide d’un tournevis pour l’ouvrir, puis tirez-le.
Remplacez le fusible défectueux avec un autre du même type ; veuillez 3.
vous référer aux données techniques.
Replacez le couvercle du porte-fusible en le revissant.
Recyclage
An de préserver, protéger et améliorer la qualité de l’environnement,
de protéger la santé humaine et d’utiliser les ressources naturelles
avec parcimonie, il est conseillé de recycler les appareils inutilisables
dans un centre adapté et selon les lois locales.
Le logo illustré ici indique que le produit doit être recyclé séparément
et ne peut être déposé avec les ordures courantes. Un trait épais
ou la date de fabrication ou de commercialisation du produit doit
apparaître sous le logo.
14 23
Éléments de l’appareil
Vue avant :
Bornier de raccordement1.
Bornes à levier2.
Bouton d’alimentation3.
Indicateur d’alimentation4.
Indicateur d’alerte5.
Bouton rotatif6.
Afchage analogique du courant7.
Afchage analogique de la tension8.
Vue arrière :
Ventilation9.
Porte-fusible10.
Prise de connexion de l’alimentation11.
Mise en oeuvre
La ventilation peut atteindre des températures élevées après
plusieurs heures de fonctionnement en charge ou en cas
de court-circuit ou de surcharge (maximum 30A). Prévoyez
sufsamment de place pour la ventilation, an de faciliter la
dissipation de la chaleur.
Évitez toute connexion mal serrée. Assurez-vous que tous
les câbles de connexion sont bien fermes et sécurisés avant
d’allumer l’appareil.
Ne touchez pas les bornes directement. Assurez-vous que le
câble est isolé et que le point de contact est bien protégé.
N’utilisez pas de barre d’alimentation pour cet appareil.
Assurez-vous que les câbles connectés sont adéquats en terme
de puissance électrique et vériez que leur isolation est bonne.
Éteignez l’appareil connecté à l’alimentation avant de le
débrancher.
Connectez le cordon électrique dans la prise de l’alimentation.1.
Connectez la prise électrique à une prise murale avec mise à la terre.2.
Effectuez toutes les connexions nécessaires, les câbles alimentant la 3.
tension positive sur les bornes rouges et les câbles reliant la masse du
signal sur les bornes noires.
Alimentez le courant en appuyant sur le bouton d’alimentation.4.
L’indicateur d’alimentation (4) s’allume si le fonctionnement est normal, à savoir s’il n’y a ni surcharge ni court-circuit.
L’indicateur d’alerte (5) s’allume si l’alimentation est en surcharge ou mal connectée.
Ajustez la tension de sortie en tournant le bouton rotatif (6). La valeur 5.
choisie s’afche sur l’afcheur analogique de tension (8).
Retirez toutes les connexions puis éteignez l’alimentation.
Le courant de sortie maximum au niveau des bornes à levier est de 3A.
Operating elements
Front view:
Panel sockets (binding posts)1.
Lever terminals2.
Power switch3.
ON indicator4.
Warning indicator5.
Rotary knob6.
Analog current display7.
Analog voltage display8.
Rear view:
Ventilation9.
Fuse holder10.
Mains connection jack11.
Operation
The temperature of the ventilation may become very hot after
operating for a long time at nominated load or short-circuit or
overload (maximum 30A). Reserve sufcient room for ventilation,
which facilitate heat dissipation.
Avoid loose connection. Make sure all cable connections are
rm and secure before switch on the power supply.
Do not contact the terminals directly. Make sure the cable is
insulated and the point of contact is covered.
Never use bare wire for connection.
Ensure the connected cables meet the requirement of current
intensity and the insulation is intact.
Switch off the electrical device, before connecting to or removing
from the power supply.
Connect the power cord to the mains connection jack of the power 1.
supply.
Connect the mains plug into mains socket with ground.2.
Make all the necessary cable connections, positive pole to red terminals 3.
and negative pole to black terminals.
Switch on the power supply via the power switch.4.
The “ON” indicator (4) will light up under normal operation, i.e. no overload or short-circuit.
The “warning” indicator (5) will light up if the power supply is -
overloaded or wrongly connected.
Adjust the output power by turn the rotary knob (6). The set value will be 5.
display on analog voltage display (8).
Remove all the connections and turn off the power supply.
The maximum output current of the lever terminals is 3A.
22 15
Maintenance
General care
When cleaning or servicing, the device must be disconnected from mains
socket.
Only use dry and soft cloth to clear the casing of the device. Do not use
abrasives or solvents!
Fuse replacement
Disconnect the device from mains socket and remove the connections 1.
before replacing the fuse.
Turn the fuse holder anticlockwise with a screwdriver and pull it out.2.
Replace the defect fuse with a new one of the same type, please refer 3.
to “technical data”.
Fix the fuse holder cover back by turning it clockwise with a screwdriver.
Disposal
In order to preserve, protect and improve the quality of environment,
protect human health and utilise natural resources prudently and
rationally, the user should return unserviceable product to relevant
facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be
disposed separately and not as municipal waste. It is used in
conjunction with either solid bar or date of manufacture/ put on the
market.
froid. La condensation risque d’endommager l’appareil dans certaines
circonstances. Ne faites pas fonctionner l’alimentation avant qu’elle n’ait
atteint la température de la pièce. Cela peut prendre plusieurs heures.
Débranchez la prise de l’alimentation durant un orage an d’éviter ●
d’endommager l’appareil en cas de surtension.
N’utilisez que les outils appropriés durant le fonctionnement. ●
L’alimentation n’est pas un chargeur. Pour recharger des batteries, ●
utilisez l’appareil adéquat.
Si un câble est endommagé, ne le touchez pas. Retirez délicatement le ●
cordon électrique de la prise murale. Si nécessaire, coupez l’alimentation
de la prise murale en retirant le fusible.
Seuls les fusibles répondant aux spécications peuvent être utilisés. ●
Utiliser un fusible réparé n’est permis sous aucune circonstance.
Le fonctionnement ne peut plus être sécuritaire si : ●
l’appareil a l’air endommagé, -
l’appareil ne fonctionne plus, -
l’appareil a été conservé dans des conditions non favorables -
pendant une longue période de temps et
l’appareil a été soumis à des conditions de transport difciles. Seules des personnes qualiées devraient contrôler le fonctionnement ●
de cet appareil, que ce soit dans une école ou un centre de formation,
ou encore dans un atelier ou un garage privé. Prenez toutes les
mesures nécessaires pour protéger l’alimentation d’effets non désirables
(surcharge, fuite de courant) et de tout danger venant des appareils
électriques connectés (par exemple, une consommation électrique
anormale).
Le fabricant ou le fournisseur n’assume aucune responsabilité ●
quelle qu’elle soit, dans le cas d’un afchage incorrect, ou pour toute
conséquence qui peut subvenir d’un afchage incorrect.
Si l’appareil est utilisé dans un contexte commercial, les règlements de ●
prévention de la sécurité de l’assurance responsabilité de l’employeur
pour tout appareil électrique et toutes ressources de fonctionnement
adéquates doivent être observés.
Cet appareil n’est pas un jouet et doit être gardé hors de portée des ●
enfants!
Tout travail de maintenance, d’ajustement ou de réparation doit être ●
effectué par un spécialiste ou un atelier spécialisé.
Si vous avez des questions pour lesquelles vous n’avez pas trouvé la ●
réponse dans ce manuel, veuillez contacter notre Centre de conseil
technique ou tout autre expert.
16 21
30
25
20
15
10
5
20 151210864
2.5
Instructions de sécurité
Nous ne pouvons être tenus responsables pour tout dommage
de matériel ou toute blessure si l’appareil a mal été utilisé ou a
été endommagé par une utilisation incorrecte ne répondant pas
à ces instructions. La garantie est alors annulée.
Un triangle avec un point d’exclamation indique un point
important dans le manuel de l’utilisateur. Veuillez lire
attentivement les instructions au complet avant d’utiliser
l’appareil. Le manuel contient des informations importantes
concernant le fonctionnement correct de l’appareil.
Toute modication non autorisée du produit est inacceptable pour des ●
raisons de sécurité et d’approbation au niveau des normes (CE).
L’alimentation répond aux normes de protection de la classe I. Elle peut ●
être connectée sur une prise de courant de 230Vc.a. avec une mise à
la terre adéquate.
Assurez-vous que l’isolation de l’appareil n’est pas endommagée ou ●
détruite.
Dans certains cas, l’alimentation peut fournir une tension élevée (≥35Vc. ●
c.) potentiellement mortelle.
N’ouvrez jamais l’appareil. Un contact avec les composants internes ●
risque de provoquer un choc électrique extrêmement important, voire
mortel. Les condensateurs risquent en effet d’être chargés même si
l’appareil est déconnecté de toute source de courant.
Assurez-vous que le câble de mise à la terre n’est pas endommagé ni ●
rompu, car il est susceptible d’écarter un danger mortel dans le cas d’un
mauvais fonctionnement.
N’utilisez aucun aérosol à contact ou lubriant sur les curseurs et ●
sélecteurs rotatifs. Cela peut améliorer leur fonctionnement, mais
en même temps, cela peut détériorer les contacts et les rendre non
fonctionnels.
Ne placez jamais de récipient rempli de liquide sur ou proche de ●
l’appareil. Le liquide risquerait de couler dans l’appareil et de détériorer
son fonctionnement électrique.
Évitez de soumettre l’appareil à un stress mécanique lourd. Ne l’exposez ●
pas à des températures extrêmes, à la lumière directe du soleil, à
des vibrations intenses, à l’humidité, à la poussière ou à des gaz
inammables.
Placez l’appareil sur une surface plane et horizontale. ●
Ne mettez aucun objet dans ou proche de la ventilation de manière à ●
la bloquer.
Ne portez aucun objet ou bijou métallique ou conducteur lorsque ●
l’appareil est en fonctionnement.
Assurez-vous que vos mains, vos chaussures, vos vêtements, le sol et ●
l’appareil sont secs.
Ne court-circuitez jamais une personne ou un animal. ●
Ne laissez jamais l’alimentation en fonctionnement avec des appareils ●
connectés sans surveillance
N’utilisez jamais l’alimentation immédiatement après l’avoir exposée au ●
20 17
Technical data
Operating voltage 230VAC±5%; 50 to 60 Hz
Maximum power consumption Approx. 650VA
Output voltage Approx. 3 – 15V
Output current Approx. 0.5 – 25A (< 5 minutes, 30A)
Ripple voltage < 10mVeff
Fuse 5A/ 250V; quick action
Voltage display resolution 0 – 20V, 0.5V per step
Current display resolution 0 – 30A, 1A per step
Dependence of output current on output voltage
Output current (A)
Output Voltage (V)
Introduction
Cher client,
Merci d’avoir acheté ce produit. Vous avez pris une excellente décision et nous
vous en remercions. Vous avez acquis le meilleur produit de la marque, qui
s’est elle-même distinguée dans les domaines de la mesure, du chargement
et de la réseautique grâce à des compétences particulières et un travail
d’innovation constant.
Avec Voltcraft®, vous serez capable d’effectuer des tâches délicates allant du
travail de loisir à l’ouvrage professionnel. Voltcraft® vous offre une technologie
able au rapport qualité-prix extrêmement élevé. Nous sommes persuadés
que vos premiers pas avec les outils Voltcraft® sont le début d’une longue et
protable coopération.
Amusez-vous avec votre nouvel outil Voltcraft® !
Contenu
Introduction.....................................................................................................18
Utilisation prévue............................................................................................19
Instructions de sécurité.................................................................................20
Éléments de l’appareil...................................................................................22
Mise en oeuvre..............................................................................................22
Maintenance...................................................................................................23
Recyclage....................................................................................................23
Données techniques......................................................................................24
Utilisation prévue
L’alimentation fournit une tension entre 3Vc.c. et 15Vc.c. avec un courant
maximal de 25A à une tension de sortie de 13,8V. Le courant de sortie
transitoire (< 5 minutes) peut atteindre provisoirement 30A. Un ventilateur
intégré facilite la dissipation de la chaleur de l’appareil. L’alimentation est
adaptée pour fonctionner avec des appareils électriques à très basse tension.
Pour des mesures de sécurité, une protection de surcharge est intégrée.
L’alimentation s’éteindra automatiquement en cas de surcharge (par un
exemple en cas de court-circuit). L’alimentation reprendra son fonctionnement
normal seulement si le problème est résolu ; cela peut être un fusible à
remplacer ou un câble à déconnecter.
Toute utilisation autre que celle décrite ci-dessus est interdite et risque
d’endommager l’appareil et provoquer d’autres phénomènes comme un courtcircuit, un incendie, un choc électrique, etc. Aucun élément de l’appareil ne
devrait être modié ou reconditionné.
Veuillez lire attentivement toutes les instructions de sécurité incluses dans ce
manuel et gardez-le pour toute référence future.
18 19
Loading...
