SLO - NAVODILO ZA MONTAŽO IN UPORABO : št. art. 510877 www.conrad.si
Stabilizirani napajalniki EP-915
Št. artikla: 510877
1.Namen uporabe
Stabilizirani linearni zmogljivi napajalniki vam ponujajo spremenljivo območje izhodne napetosti od 3
do 15 V/D z maksimalnim tokom 15A (model EP-915) ali 25 (EP-925) pri izhodni napetosti 13.8V.
Prehodni (< 5 minut) izhodni tok lahko začasno doseže 20A (EP-915) ali 30A (EP-925). Vgrajen
ventilator poskrbi za odvajanje toplote. Naprava je primerna za priklop in delovanje električnih naprav,
ki za delovanje potrebujejo zelo malo napetosti.
Zaradi varnostnih razlogov ima naprava zaščito pred preobremenitvijo. Napajalnik se v primeru
preobremenitve (npr. kratek stik) samodejno izklopi. Napajalnik nadaljuje z normalnim delovanjem le,
če se odpravi napaka (zamenjava varovalke, izklop kabla, itd.)
Uporaba drugačna od zgoraj napisane ni dovoljena in lahko pripelje do poškodovanja naprave, požara,
kratkega stika, električnega šoka, itd. Sestavnih delov ni dovoljeno spreminjati ali predelovati.
Prosimo preberite vsa navodila in jih hranite za bodoče.
2.Varnostna navodila
Za osebno ali stvarno škodo, ki bi nastala zaradi nestrokovnega ravnanja ali zaradi
neupoštevanja varnostnih opozoril ne prevzemamo odgovornosti. V takšnih primerih preneha
vsakršna pravica do garancije.
Znak klicaja v trikotniku opozarja na pomembne informacije v navodilih. Pozorno preberite
celotna navodila za uporabo preden začnete napravo uporabljati, saj vsebujejo pomembna
navodila za pravilno uporabo naprave.
−
Nepooblaščena predelava in/ali pretvorba naprave je nedopustna zaradi varnostnih razlogov (CE).
−
Napajalnik je narejen v varnostnem razredu I (class I). Priključite ga lahko na 230VAC glavno
električno omrežje z zaščitno ozemljitvijo javnega napajalnega sistema.
−
Prepričajte se, da izolacija naprave in njenih sestavnih delov ni poškodovana ali uničena.
−
Naprave nikoli ne odpirajte! Dotikanje notranjih sestavnih delov predstavlja možnost smrti z
električnim šokom. Kondenzatorji v napravi so lahko še vedno pod napetostjo tudi, če je naprava
izključena iz vseh virov napajanja.
−
Prepričajte se, da prevodna ozemljitvena žica ni poškodovana, saj v nasprotnem primeru lahko
pride do življenjske nevarnosti v primeru napake pri delovanju napajalnika.
−
Ne uporabljajte kontaktnih sprejem in podobnih lubrikantov na drsnikih in kontrolnih tipkah.
Uporabe le-teh sicer lahko olajša oprijem in s tem lažjo uporabo, vendar pa poslabša kontakte in s
časoma povzroči njihovo nedelovanje.
−
Ne postavljajte tekočin na napravo ali zraven nje. Tekočina lahko pride v napravo in oslabi
varovanje.
−
Ne izpostavljajte naprave večjim mehaničnim stresom, ekstremnim temperaturam, neposredni
sončni svetlobi, silnim tresljajem, vlagi, prahu in vnetljivim plinom.
−
Namestite napravo na ravno in trdno podlago.
−
Nikoli ne ovirajte delovanja ventilatorja. Poskrbite, da ima zrak dovolj prostora za odvajanje.
−
Nikoli ne usmerite izmeničnega toka na ljudi oziroma živali.
−
Delovanje naprave nadzorujte ves čas.
−
Kadar prenesete napravo iz mrzlega prostora v toplega nikoli ne uporabite naprave takoj.
Kondenzirana vlaga lahko uniči napravo. Pustite napravo ugasnjeno dokler ne doseže sobne
temperature, kar lahko traja tudi več ur.
−
V času neviht izključite napravo iz električnega omrežja, da preprečite škodo, ki bi nastala zaradi
prevelike napetosti.
−
Napajalnik ni polnilec. Za polnjenje akumulatorjev uporabite primeren polnilec.
−
Če je kabel vidno poškodovan, se ga ne dotikajte! Previdno izklopite vtič iz vtičnice. Če je
potrebno, odstranite varovalko.
−
Uporabljate lahko le ustrezne nadomestne varovalke. Uporaba popravljenih varovalk ni dovoljena v
nobenem primeru!
−
Varno delovanje z napravo ni več mogoče, če:
−
naprava je vidno poškodovana,
−
naprava ne deluje več,
−
naprava je bila dalj časa shranjena v neugodnih pogojih,
−
naprava je bila podvržena znatnemu transportnemu stresu.
−
Ravnanje z napajalnikom v šolah in raznih učnih delavnicah mora biti odgovorno nadzorovano s
strani kvalificirane osebe. Poskrbite, da bo napajalnik zavarovan pred negativnimi učinki
(pregrevanje, itd.) in poskrbite za pravilno delovanje naprav priklopljenih na napajalnik.
−
Proizvajalec in dobavitelj ne prevzemata odgovornosti za nepravilen prikaz ali za posledice, ki bi
nastale zaradi takega nepravilnega prikaza.
−
Napajalnik ni igrača in ne spada v otroške roke!
−
Servisiranje in popravilo lahko opravi le za to usposobljena oseba.
−
V primeru, da imate nadaljnja vprašanja, na katera v navodilih ne najdete zadovoljivega odgovora,
pokličite našo tehnično službo.
3.Delovni elementi
Spredaj:
1. Vtičnice
2. Vzmetni kontakti
3. Stikala za vklop/izklop.
4. Kazalo, da je naprava vklopljena.
5 .Kazalo opozorila.
6. Vrtilni gumb
7. Analogni prikaz toka
8. Analogni prikaz napetosti
Zadaj:
9. Prezračevanje
10. Držalo za varovalko
11. Vtič za priključitev na električno omrežje
4.Delovanje
Temperatura ventilacije je lahko pri dolgotrajnem neprekinjenem delovanju zelo visoka.
Poskrbite, da bo naprava imela zadosti prostora za odvajanje toplote. Izogibajte se slabih
priključitev. Prepričajte se, da so vsi kabli trdno in stabilno priključeni, preden vklopite napravo.
Ne dotikajte se vzmetnih kontaktov neposredno. Poskrbite, da je kabel pravilno izoliran in mesto
kontakta pokrito.
Nikoli ne uporabljajte gole žice za povezavo. Priključeni kabli morajo ustrezati tokovni napetosti
in biti zadostno izolirani.
Električne naprave izklopite preden jih odklopite ali priklopite na napajalnik.
1. Priklopite kabel na vtič napajalnika.
2. Priklopite kabel na električno omrežje.
3. Opravite vse nujne priključitve, pozitiven pol na rdeče terminale in negativni pol na črne terminale.
4. Vklopite napajalnik preko stikala za vklop/izklop.
−
Kazalo za prikaz vklopa (4) se osvetli pri normalnem delovanju (tj. ni pregrevanja ali kratkega
stika)
−
Kazalo za opozorilo (5) se osvetli, če je napajalnik preobremenjen oziroma obstaja napaka v
povezavi.
5. Uravnavajte izhodno moč s vrtilnim gumbom (6). Nastavljena vrednost se pokaže na analognem
prikazu napetosti (8).
Odstranite vse povezave in izklopite napajalnik.
Največji izhodni tok na vzmetnih kontaktih je 3A.
5.Vzdrževanje
Splošna skrb
Pri servisiranju in popravljanju naprave, mora biti le-ta izklopljena iz električnega omrežja.
Za čiščenje ohišja naprave uporabite le suho ter mehko krpo. Ne uporabljajte jedkih in topnih sredstev!
Zamenjava varovalke
1. Izklopite napravo iz električnega omrežja in odstranite vse povezave.
2. Z izvijačem obrnite držalo za varovalko v nasprotni smeri urinega kazalca in ga potegnite ven.
3. Odstranite poškodovano varovalko in vstavite novo (istovrstno).
Pritrdite nazaj držalo za varovalko z izvijačem v smeri urinega kazalca.
6.Odlaganje
Odložite napravo v za to namenjena zbiralna mesta in v skladu s predpisi.
Simbol prekrižanega smetnjaka opozarja na ločeno odlaganje te naprave.
7.Tehnični podatki
Delovna napetost 230VAC +- 5%, 50 do 60 Hz
Maksimalna poraba toka Približno 450VA (EP-915)
Približno 650VA (EP-925)
Izhodna napetost Približno 3-15V
Izhodni tok Približno 0.5-15A(<5 minut, 20A) (EP-915)
Približno 0.5-25A (<5 minut, 30A) (EP-925)
Valovanje napetosti <10mVeff
Varovalka 2.5A/ 250V; hitro delovanje (EP-915)
5A/ 250V; hitro delovanje (EP-925)
Prikaz napetosti 0-20V, 0.5V na korak (EP-915)
Prikaz toka 0-20A, 1A na korak (EP-915)
0-30A, 1A na korak (EP-925)

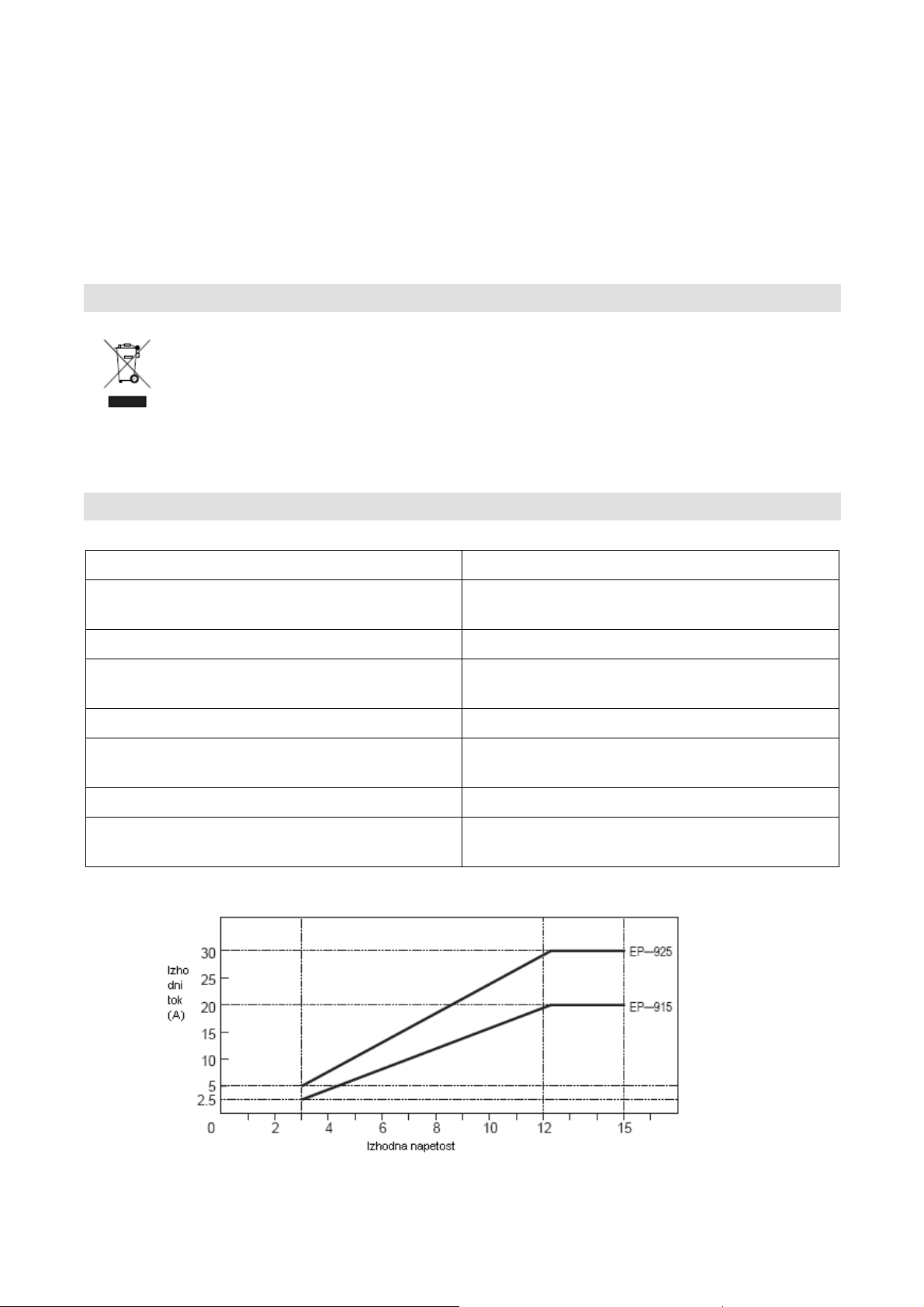

Odvisnost izhodnega toka od izhodne napetosti
Garancijska Izjava:
Garancija za vse izdelke razen žarnic, baterij in programske opreme je 1 leto. Izdelek, ki bo poslan v
reklamacijo vam bomo v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare zaradi
nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz
garancijskih pogojev. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska
cesta 66 1260 Grosuplje, skupaj s kopijo računa. Garancija ne velja za mehanske poškodbe razen tistih,
ki so nastale pri transportu. Servis za izdelke izven garancije zagotavljamo za obdobje 7 let, če ni z
zakonom drugače določeno. Servis je na naslovu: Conrad electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje.
To navodilo za uporabo je publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje in odgovarja
tehničnemu stanju v času tiska. Spremembe tehničnega stanja so omejene.
Last podjetja Conrad Electronic d.o.o. k.d. Verzija 1/05
