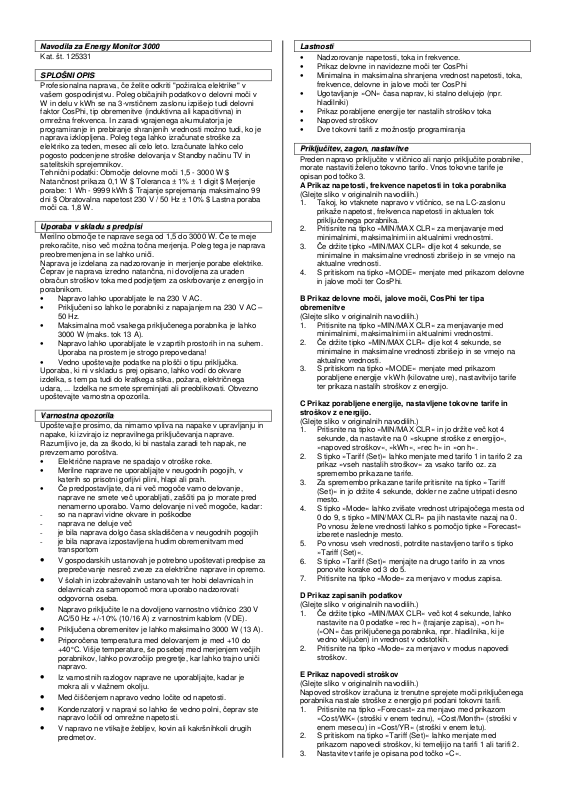

NNaavvooddiillaa zzaa EEnneerrggyy MMoonniittoorr 33000000
Kat. št. 125331
SSPPLLOOŠŠNNII OOPPIISS
Profesionalna naprava, če želite odkriti "požiralca elektrike" v
vašem gospodinjstvu. Poleg običajnih podatkov o delovni moči v
W in delu v kWh se na 3-vrstičnem zaslonu izpišejo tudi delovni
faktor CosPhi, tip obremenitve (induktivna ali kapacitivna) in
omrežna frekvenca. In zaradi vgrajenega akumulatorja je
programiranje in prebiranje shranjenih vrednosti možno tudi, ko je
naprava izklopljena. Poleg tega lahko izračunate stroške za
elektriko za teden, mesec ali celo leto. Izračunate lahko celo
pogosto podcenjene stroške delovanja v Standby načinu TV in
satelitskih sprejemnikov.
Tehnični podatki: Območje delovne moči 1,5 - 3000 W $
Natančnost prikaza 0,1 W $ Toleranca ± 1% ± 1 digit $ Merjenje
porabe: 1 Wh - 9999 kWh $ Trajanje sprejemanja maksimalno 99
dni $ Obratovalna napetost 230 V / 50 Hz ± 10% $ Lastna poraba
moči ca. 1,8 W.
UUppoorraabbaa vv sskkllaadduu ss pprreeddppiissii
Merilno območje te naprave sega od 1,5 do 3000 W. Če te meje
prekoračite, niso več možna točna merjenja. Poleg tega je naprava
preobremenjena in se lahko uniči.
Naprava je izdelana za nadzorovanje in merjenje porabe elektrike.
Čeprav je naprava izredno natančna, ni dovoljena za uraden
obračun stroškov toka med podjetjem za oskrbovanje z energijo in
porabnikom.
• Napravo lahko uporabljate le na 230 V AC.
• Priključeni so lahko le porabniki z napajanjem na 230 V AC –
50 Hz.
• Maksimalna moč vsakega priključenega porabnika je lahko
3000 W (maks. tok 13 A).
• Napravo lahko uporabljate le v zaprtih prostorih in na suhem.
Uporaba na prostem je strogo prepovedana!
• Vedno upoštevajte podatke na plošči o tipu priključka.
Uporaba, ki ni v skladu s prej opisano, lahko vodi do okvare
izdelka, s tem pa tudi do kratkega stika, požara, električnega
udara, ... Izdelka ne smete spreminjati ali preoblikovati. Obvezno
upoštevajte varnostna opozorila.
VVaarrnnoossttnnaa ooppoozzoorriillaa
Upoštevajte prosimo, da nimamo vpliva na napake v upravljanju in
napake, ki izvirajo iz nepravilnega priključevanja naprave.
Razumljivo je, da za škodo, ki bi nastala zaradi teh napak, ne
prevzemamo poroštva.
• Električne naprave ne spadajo v otroške roke.
• Merilne naprave ne uporabljajte v neugodnih pogojih, v
katerih so prisotni gorljivi plini, hlapi ali prah.
• Če predpostavljate, da ni več mogoče varno delovanje,
naprave ne smete več uporabljati, zaščiti pa jo morate pred
nenamerno uporabo. Varno delovanje ni več mogoče, kadar:
- so na napravi vidne okvare in poškodbe
- naprava ne deluje več
- je bila naprava dolgo časa skladiščena v neugodnih pogojih
- je bila naprava izpostavljena hudim obremenitvam med
transportom
•
V gospodarskih ustanovah je potrebno upoštevati predpise za
preprečevanje nesreč zveze za električne naprave in opremo.
•
V šolah in izobraževalnih ustanovah ter hobi delavnicah in
delavnicah za samopomoč mora uporabo nadzorovati
odgovorna oseba.
•
Napravo priključite le na dovoljeno varnostno vtičnico 230 V
AC/50 Hz +/-10% (10/16 A) z varnostnim kablom (VDE).
•
Priključena obremenitev je lahko maksimalno 3000 W (13 A).
•
Priporočena temperatura med delovanjem je med +10 do
+40°C. Višje temperature, še posebej med merjenjem večjih
porabnikov, lahko povzročijo pregretje, kar lahko trajno uniči
napravo.
•
Iz varnostnih razlogov naprave ne uporabljajte, kadar je
mokra ali v vlažnem okolju.
•
Med čiščenjem napravo vedno ločite od napetosti.
•
Kondenzatorji v napravi so lahko še vedno polni, čeprav ste
napravo ločili od omrežne napetosti.
•
V napravo ne vtikajte žebljev, kovin ali kakršnihkoli drugih
predmetov.
LLaassttnnoossttii
• Nadzorovanje napetosti, toka in frekvence.
• Prikaz delovne in navidezne moči ter CosPhi
• Minimalna in maksimalna shranjena vrednost napetosti, toka,
• Ugotavljanje »ON« časa naprav, ki stalno delujejo (npr.
• Prikaz porabljene energije ter nastalih stroškov toka
• Napoved stroškov
• Dve tokovni tarifi z možnostjo programiranja
PPrriikklljjuuččiitteevv,, zzaaggoonn,, nnaassttaavviittvvee
Preden napravo priključite v vtičnico ali nanjo priključite porabnike,
morate nastaviti želeno tokovno tarifo. Vnos tokovne tarife je
opisan pod točko 3.
A Prikaz napetosti, frekvence napetosti in toka porabnika
(Glejte sliko v originalnih navodilih.)
1. Takoj, ko vtaknete napravo v vtičnico, se na LC-zaslonu
2. Pritisnite na tipko »MIN/MAX CLR« za menjavanje med
3. Če držite tipko »MIN/MAX CLR« dlje kot 4 sekunde, se
4. S pritiskom na tipko »MODE« menjate med prikazom delovne
B Prikaz delovne moči, jalove moči, CosPhi ter tipa
obremenitve
(Glejte sliko v originalnih navodilih.)
1. Pritisnite na tipko »MIN/MAX CLR« za menjavanje med
2. Če držite tipko »MIN/MAX CLR« dlje kot 4 sekunde, se
3. S pritiskom na tipko »MODE« menjate med prikazom
C Prikaz porabljene energije, nastavljene tokovne tarife in
stroškov z energijo.
(Glejte sliko v originalnih navodilih.)
1. Pritisnite na tipko »MIN/MAX CLR« in jo držite več kot 4
2. S tipko »Tariff (Set)« lahko menjate med tarifo 1 in tarifo 2 za
3. Za spremembo prikazane tarife pritisnite na tipko »Tariff
4. S tipko »Mode« lahko zvišate vrednost utripajočega mesta od
5. Po vnosu vseh vrednosti, potrdite nastavljeno tarifo s tipko
6. S tipko »Tariff (Set)« menjajte na drugo tarifo in za vnos
7. Pritisnite na tipko »Mode« za menjavo v modus zapisa.
D Prikaz zapisanih podatkov
(Glejte sliko v originalnih navodilih.)
1. Če držite tipko »MIN/MAX CLR« več kot 4 sekunde, lahko
2. Pritisnite na tipko »Mode« za menjavo v modus napovedi
E Prikaz napovedi stroškov
(Glejte sliko v originalnih navodilih.)
Napoved stroškov izračuna iz trenutne sprejete moči priključenega
porabnika nastale stroške z energijo pri podani tokovni tarifi.
1. Pritisnite na tipko »Forecast« za menjavo med prikazom
2. S pritiskom na tipko »Tariff (Set)« lahko menjate med
3. Nastavitev tarife je opisana pod točko »C«.
frekvence, delovne in jalove moči ter CosPhi
hladilniki)
prikaže napetost, frekvenca napetosti in aktualen tok
priključenega porabnika.
minimalnimi, maksimalnimi in aktualnimi vrednostmi.
minimalne in maksimalne vrednosti zbrišejo in se vrnejo na
aktualne vrednosti.
in jalove moči ter CosPhi.
minimalnimi, maksimalnimi in aktualnimi vrednostmi.
minimalne in maksimalne vrednosti zbrišejo in se vrnejo na
aktualne vrednosti.
porabljene energije v kWh (kilovatne ure), nastavitvijo tarife
ter prikaza nastalih stroškov z energijo.
sekunde, da nastavite na 0 »skupne stroške z energijo«,
»napoved stroškov«, »kWh«, »rec h« in »on h«.
prikaz »vseh nastalih stroškov« za vsako tarifo oz. za
spremembo prikazane tarife.
(Set)« in jo držite 4 sekunde, dokler ne začne utripati desno
mesto.
0 do 9, s tipko »MIN/MAX CLR« pa jih nastavite nazaj na 0.
Po vnosu želene vrednosti lahko s pomočjo tipke »Forecast«
izberete naslednje mesto.
»Tariff (Set)«.
ponovite korake od 3 do 5.
nastavite na 0 podatke »rec h« (trajanje zapisa), »on h«
(»ON« čas priključenega porabnika, npr. hladilnika, ki je
vedno vključen) in vrednost v odstotkih.
stroškov.
»Cost/WK« (stroški v enem tednu), »Cost/Month« (stroški v
enem mesecu) in »Cost/YR« (stroški v enem letu).
prikazom napovedi stroškov, ki temeljijo na tarifi 1 ali tarifi 2.
4. Pritisnite na tipko »Mode«, da pridete do prikaza aktualne
napetosti, frekvence napetosti in aktualnega sprejema toka
priključenega porabnika.
Na voljo imate uporabo preko baterij, kar vam omogoča
shranjevanje podatkov in zapisov ter nastavitev tokovne tarife tudi,
kadar naprava ni priključena na omrežno napetost. Zaradi
varčevanja baterij preide LC-zaslon po ca. 60 sekundah v stanje
mirovanja. Če želite to stanje prekiniti, pritisnite na tipko »Mode«
ali pa priključite napravo na omrežno napetost. Ko naprava preide
iz stanja mirovanja, se zopet prikaže nazadnje izbrani modus. Če
napravo ločite od omrežne napetosti, se modus za zapise »Rec h«
samodejno izključi. Prikaz »ON« časa je vključen samo, če je
priključeni porabnik »aktiven«, kar pomeni, da sprejema več kot
1,5 W.
MMeennjjaavvaa bbaatteerriijj
Ko je moč baterij že slaba, je kontrast na LC-zaslonu že slabši. Ko
se na zaslonu prikaže simbol »Low Bat« (prazne baterije), takoj
menjajte baterije. Naprava potrebuje gumbne baterije tipa CR1620
3V, katerih življenjska doba je navadno 3 leta.
Za menjavo baterij sledite naslednjim navodilom:
1. Odvijte vijake iz predalčka za baterije in odstranite pokrovček
predalčka za baterije (Glejte sliko v originalnih navodilih.).
2. Iz naprave odstranite prazne baterije in jih nadomestite z
novimi istega tipa. Pri tem pazite na pravilno polarnost baterij.
3. Ponovno postavite pokrovček na svoje mesto in privijte vijake.
Baterije odstranite v skladu z veljavnimi okoljevarstvenimi predpisi.
DDooddaattnnaa ooppoozzoorriillaa
Priključeni porabnik bi moral med izdelovanjem napovedi stroškov
normalno delovati. Če želite, da naprava izdela natančno napoved
stroškov za porabnik na teden/mesec/leto, vam priporočamo, da
napravo vsaj nekaj dni pustite na porabniku. Naprava lahko tako
bolj točno določi povprečno delovanje/porabo porabnika in
natančneje izračuna nastale stroške. Dlje kot je naprava
priključena na porabnik, natančnejša je napoved stroškov.
Oskrba s tokom iz omrežja ni nikoli konstantna in se spreminja od
mesta do mesta. Tako ni napoved stroškov pri nihanju napetosti
1% na sekundo, ki je bila izračunana po 5 minutah, nikoli tako
točna kot napoved stroškov, ki je bila izračunana po 3 urah.
Nekatere naprave porabijo neposredno po vklopu več toka kot
drugi porabniki. Poraba toka se zmanjšuje glede na to, koliko časa
neka naprava deluje (faza ogrevanja).
NNeeggaa iinn ččiiššččeennjjee
• Napravo redno pregledujte, če je poškodovana ali
pokvarjena.
• Za čiščenje naprave in LC-zaslona uporabljajte le suho in
mehko krpo. Ne uporabljajte čistilnih sredstev.
• Naprave nikoli ne potopite v vodo.
• Napravo lahko popravlja le strokovnjak, ki je seznanjen z
veljavnimi predpisi in nevarnostmi, ki so povezane s tem.
TTeehhnniiččnnii ppooddaattkkii
Obratovalna napetost: 230 V AC/50Hz izmenična napetost
Maksimalna moč priključka: 3000 W (3 kW)
Maksimalen tok: 13 A
Vhod/izhod: preko varnostne vtičnice
Prikaz prekoračitve: nad ca. 3072 W prikaz utripa; POZOR! Več
kot 3000 W uniči napravo.
Toleranca: +/-1% +/-1W tipično (maks. +/-2% +/-2 W za meritve do
2500 W; maks. +/-4% za meritve nad 2500 W)
Delovna temperatura: +10°C do +40°C
Tip baterij: CR 1620, 3 V
Območje nastavitve tarife: 0,001 do 9.999
Prikaz porabe energije: 0,001 do 15.000 kWh (OFL = prekoračeno
območje)
Velikost (d x š x v): ca. 135 x 70 x 82 mm
Odstopanja parametrov
Merjenje napetosti: 0,1 V
Merjenje toka: 0,001 A
Frekvenca: 0,01 Hz
Delovna in jalova moč: 0,1 W/0,1 VA (za 1,5 do 1000)
: 1 W/1 VA (za nad 1000)
CosPhi: 0,01
Energija in stroški: 0,001 (za vrednosti pod 10)
: 0,01 (za vrednosti med 10 in 100)
: 0,1 (za vrednosti med 100 in 1000)
: 1 (za vrednosti nad 1000)
Rec h in On h: 0,01 (za vrednosti do 100)
: 0,1 (za vrednosti med 100 in 1000)
: 1 (za vrednosti nad 1000)
Garancija:
Za to napravo dajemo 1-letno garancijo. Garancija zajema
brezplačno odpravo pomanjkljivosti, za katere je dokazano, da so
posledica uporabe materialov, ki so oporečni ali posledica
tovarniških napak. Pridržujemo si pravico do popravila, naknadne
izboljšave, dobavo nadomestnih delov ali povračilo nakupne cene.
Pri naslednjih kriterijih se popravila ne izvajajo oziroma preneha
pravica iz garancije:
•
pri spremembah in poizkusih popravila na aparatu
•
pri nestrokovnem dodajanju konstrukcijskih sklopov,
samovoljnem ožičenju elementov kot so stikala,
potenciometri, vtiči itd.
•
pri uporabi drugih elementov, ki originalno ne spadajo k
aparatu
•
pri poškodbah zaradi poseganja tujih oseb
•
pri priklopu na napačno napetost ali vrsto toka
•
pri napačnem upravljanju ali poškodbah zaradi malomarnega
ravnanja
•
pri okvarah, ki nastanejo zaradi premostitve varovalk ali
zaradi uporabe napačnih varovalk
•
pri modulih, ki jih morate samostojno spajkati ali kit-kompletih
ne priznavamo garancije za poškodbe oz. nedelovanje, ki je
posledica nestrokovnega spajkanja
Baterije: Baterije ne spadajo v otroške roke. Baterije, akumulatorje
ter izdelke, ki imajo le-te vgrajene na takšen način, da jih ni možno
odstraniti, in so bili kupljeni pri nas, lahko vrnete v našo trgovino ali
jih pošljete na naš naslov. Za te izdelke vam je na voljo poseben
zabojnik. Baterije in akumulatorji ne spadajo v gospodinjske
odpadke.
Garancijska Izjava:
Garancija za vse izdelke, razen žarnic, baterij in programske
opreme traja 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo
v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare
zaradi nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Pokvarjen
izdelek pošljite na naslov: Conrad Electronic d.o.o. k.d.,
Ljubljanska cesta 66, 1290 Grosuplje. Garancija ne velja za
mehanske poškodbe, razen tistih, ki so nastale pri transportu.
Servis za izdelke izven garancije zagotavljamo za obdobje 7 let, če
ni z zakonom drugače določeno. Servis je na naslovu: Conrad
Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje.
Loading...
