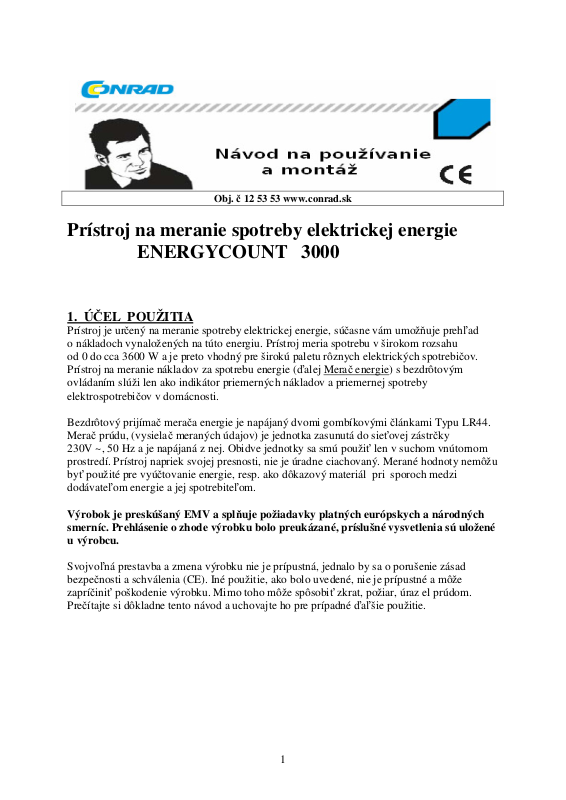

VOLTCRAFT Energy Count 3000 User guide [sk]

Obj. č 12 53 53 www.conrad.sk

Prístroj na meranie spotreby elektrickej energie ENERGYCOUNT 3000

1. ÚČEL POUŽITIA

Prístroj je určený na meranie spotreby elektrickej energie, súčasne vám umožňuje prehľad o nákladoch vynaložených na túto energiu. Prístroj meria spotrebu v širokom rozsahu od 0 do cca 3600 W a je preto vhodný pre širokú paletu rôznych elektrických spotrebičov. Prístroj na meranie nákladov za spotrebu energie (ďalej Merač energie) s bezdrôtovým ovládaním slúži len ako indikátor priemerných nákladov a priemernej spotreby elektrospotrebičov v domácnosti.

Bezdrôtový prijímač merača energie je napájaný dvomi gombíkovými článkami Typu LR44. Merač prúdu, (vysielač meraných údajov) je jednotka zasunutá do sieťovej zástrčky 230V ~, 50 Hz a je napájaná z nej. Obidve jednotky sa smú použiť len v suchom vnútornom prostredí. Prístroj napriek svojej presnosti, nie je úradne ciachovaný. Merané hodnoty nemôžu byť použité pre vyúčtovanie energie, resp. ako dôkazový materiál pri sporoch medzi dodávateľom energie a jej spotrebiteľom.

Výrobok je preskúšaný EMV a splňuje požiadavky platných európskych a národných smerníc. Prehlásenie o zhode výrobku bolo preukázané, príslušné vysvetlenia sú uložené u výrobcu.

Svojvoľná prestavba a zmena výrobku nie je prípustná, jednalo by sa o porušenie zásad bezpečnosti a schválenia (CE). Iné použitie, ako bolo uvedené, nie je prípustné a môže zapríčiniť poškodenie výrobku. Mimo toho môže spôsobiť zkrat, požiar, úraz el prúdom. Prečítajte si dôkladne tento návod a uchovajte ho pre prípadné ďaľšie použitie.

2. VLASTNOSTI VÝROBKU

Bezdrôtový prijímač merača energie s diaľkovým ovládaním (ďalej Prijímač merača)

• Kontrola nákladov

• Prehľad nákladov

• Prepočet úspory nákladov

• Zobrazenie okamžitej spotreby (Watt)

• Zobrazenie max. príkonu (Max Watt)

• Zobrazenie celkovej spotreby energie (KiloWatthod)

• Zobrazenie celkového času merania /Údaj času zapnutého spotrebiča(Hodiny)

• Bezdrôtový prenos na frekvencii 868 MHz

• Príjem až od 9-tich vysielacích jednotiek

Meracia jednotka prúdu, merača energie (ďalej Vysielač merača)

• Napájanie zo zásuvky siete (230 V/ 50 Hz)

• Každá jednotka má pridelené vlastné ID (identifikačné číslo)

• Meria veľkosť prúdu elektrospotrebiča pripojeného na meraciu jednotku – Vysielač

a vysiela údaje o spotrebe na Prijímač na frekvencii 868 MHz.

• Prenos dát je každých 5 sekúnd.

3. OBSAH DODÁVKY

• Bezdrôtový prijímač merača energie s diaľkovým ovládaním

• Meracia jednotka prúdu, merača energie 2 x.

• Návod na obsluhu

4. BEZPEČNOSTNÉ POKYNY

Pri škodách zapríčinených nedodržaním tohto návodu, zaniká nárok na záruku! Neručíme ani za následné škody. Pri vecných a osobných škodách, ktoré sa stali nedodržovaním

bezpečnostných predpisov a neodborným zachádzaním, za tieto neručíme. Tak isto sa stráca nárok na záruku.

Dôležité pokyny, ktoré sa majú bezpodmienečne dodržovať, sú v tomto

návode označené symbolom výkričníka v trojuholníku.

Osobná bezpečnosť

•

Pred každou údržbou, opravou, alebo výmenou meraných spotrebičov, ako aj pri demontáži prístroja sa musí odpojiť od siete, inak hrozí nebezpečie úrazu el. prúdom pri dotyku so živými časťami pod napätím.

•

Vo vnútornom zapojení výrobku sú kondenzátory na ktorých sa pri predčasnom vypnutí ešte nachádza relatívne vysoké napätie, ktoré môže byť pri dotyku s kontaktmi prístroja nebezpečné.

•

V profesionálnych opravovniach sa musia dodržovať predpisy k ochrane pred úrazom el. prúdom.

•

V školách, výcvikových zariadeniach, hobby a svojpomocných dielňach musí mať zodpovedný dozor školený personál.

•

Nikdy nevsúvajte ihly a iné kovové predmety do zásuviek.

•

Výrobok nie je hračkou, preto ho chráňte pred deťmi.

Ochrana výrobku

• Merač energie s diaľkovým ovládaním sa smie pripojiť na sieť len cez zásuvku s ochranným kolíkom (alebo Schuko) s menovitým napätím 230 V~/50Hz ±10% (10/16A).

• Maximálne zaťaženie 3600 W (16A) nesmie byť prekročené. Mohlo by dôjsť k zničeniu prístroja.

• Doporučená prevádzková teplota je 0°C až +50°C. Vyššie teploty môžu zapríčiniť prehriatie prístroja a tým jeho trvalé poškodenie.

• Nepoužívajte prístroj v tesných priestoroch, alebo iných nevhodných podmienkach, v ktorých sa môžu vyskytovať horľavé plyny, výpary, alebo rozptýlený prach.

• Nepoužívajte prístroj v mokrom a vlhkom prostredí.

• Nikdy nespojujte vysielače jeden do druhého.

• Merač energie je určený výlučne pre použitie vo vnútornom prostredí, jeho použitie vo

vonkajšom prostredí je prísne zakázané.

• Dbajte aj na dodržovanie bezpečnostných pokynov týkajúcich sa spotrebičov na merač pripojených.

• Výrobok navystavujte silnému mechanickému namáhaniu.

• Výrobok nevystavujte extrémnym teplotám, priamemu slnečnému žiareniu, silným

vibráciám a vlhkosti.

• Ak nie je možné výrobok bezpečne používať, vypnite ho a zabráňte jeho používanie bez dohľadu. Bezpečná prevádzka nie je zaručená keď prístroj:

o je viditeľne poškodený, o riadne nefunguje, o bol dlhodobo uložený za nevhodných podmienok v nevyhovujúcich

priestoroch,

o alebo bol poškodený počas prepravy.

Bezpečnosť batérií

• Dbajte na správnu polohu pólov pri vkladaní batérií do prístroja.

• Batérie vyberte z prístroja, ak ho dlhšiu dobu nebudete používať, zabránite jeho

poškodeniu ich prípadným vytečením. Vytečené a poškodené batérie môžu pri dotyku s pokožkou zapríčiniť leptanie kože. Pri manipulácii s takýmito batériami použite ochranné rukavice.

• Ukladajte batérie mimo dosahu detí, nenechávajte ich bez dohľadu, deti a aj domáce zvieratá by ich mohli prípadne prehltnúť.

• Všetky batérie sa musia vymieňať naraz. Miešanie starých a nových batérií v prístroji môže byť príčinou ich vytečenia a následného poškodenia prístroja.

• Batérie nerozoberajte, nezkratujte ich a nehádžte ich do ohňa. Nikdy neskúšajte dobíjať batérie, sú to primárne články a nie nabíjateľné akumulátory. Hrozí nebezpečie explózie!

Ostatné pokyny

•

Za výsledky merania je zodpovedný užívateľ. Neručíme za správnosť výsledkov merania ani nepreberáme za tieto, zodpovednosť. V žiadnom prípade neručíme za škody, ktoré prípadne vznikly nesprávnym meraním a použitím takých výsledkov merania.

•

Tento prístroj slúži len ako indikátor priemerných nákladov a priemernej spotreby domácich spotrebičov. Napriek jeho presnosti nie je úradne ciachovaný. Merané hodnoty nemôžu byť použité k účtovaniu sptreby, ani ako dôkaz pri sporoch.

•

Prístroj nesmie byť použitý pre lekárske účely, ani pre verejné oznamy.

• Údržbu, prispôsobenie a iné opravy smie vykonávať len odborník, resp. odborná dielňa.

• Ak by ste mali ďaľšie otázky, ktoré nie sú zodpovedané v tomto návode, obráťte sa na našu technickú službu zákazníkom, alebo iného odborníka.

5. OVLÁDACIE PRVKY

Bezdrôtový prijímač merača energie

1. LCD Displej

2. Tlačidlá funkcií

3. Kryt priestoru pre batérie

Jednotka merača prúdu - vysielač

4. LED kontrolka

Resetové tlačidlo

5. Zásuvka pre spotrebiče

6. Zástrčka do siete

6. BEZDRÔTOVÝ PRIJÍMAČ

Vloženie a výmena batérií v prijímači

Používateľ pred uvedením do prevádzky musí odstrániť plastový pásik izolujúci

kontakty batérie pri skladovaní. Slabé batérie spravidla znižujú kontrast displeja, preto pri nečitateľných údajoch je bezpodmienečne nutná ich výmena . Prijímač je osadený dvomi gombíkovými článkami typu LR44, 1,5V, ktoré .priemerne vydržia napájať prístroj cca 2 roky. Pri výmene batérií postupujte nasledovne:

1. Vysuňte kryt priestoru pre batérie dolu a odložte ho.

2. Vyberte staré batérie a nahraďte ich novými rovnakej veľkosti a napätia. Dbajte na správnu polohu pólov.

3. Nasa

ďte späť kryt a zasuňte ho.
