Radiowy licznik zużycia energii

Voltcraft

EnergyCount

3000

Instrukcja

obsługi

Nr produktu: 125353

Wersja 10/11

Przeznaczenie

Niniejszy licznik energii sterowany radiowo służy do pomiaru i prezentacji kosztów zużycia energii elektrycznej. Zakres pomiarów niniejszego produktu sięga od 0,2W do ok. 3600W (dla wartości poniżej 0,2W wyświetlane jest 0) i idealnie nadaje się do szerokiej gamy różnorodnych przyrządów elektrycznych. Licznik energii sterowany radiowo służy wyłącznie jako wskaźnik przeciętnych kosztów i przeciętnej ilości zużycia energii, pobieranej przez urządzenia elektryczne gospodarstwa domowego.

Licznik energii – odbiornik radiowy zasilany jest dwoma bateriami LR44. Jednostki do pomiaru prądu zasilane są poprzez domowe gniazdka wtyczkowe o napięciu znamionowych 230V/AC, 50Hz. Stosować wyłącznie w suchych pomieszczeniach zewnętrznych. Mimo swojej dokładności przyrząd nie jest wzorcowany urzędowo. Wyniki pomiarów nie mogą

służyć celom obliczeniowym, względnie być pociąganym jako dowód w rozbieżnościach zdań pomiędzy dostawcą energii a użytkownikiem.

Produkt został sprawdzony pod kątem kompatybilności elektromagnetycznej i spełnia wymagania obowiązujących europejskich i krajowych dyrektyw. Zgodność CE została stwierdzona, odpowiednie deklaracje złożono u producenta.

Ze względów bezpieczeństwa i dopuszczenia nie pozwala się na samowolne przebudowywanie i/lub modyfikację produktu. Zastosowanie inne niż wyżej opisane jest nie dopuszczalne i może prowadzić do uszkodzenia produktu. Jest to związane z takimi

niebezpieczeństwami jak: zwarcie pożar, porażenie prądem elektrycznym itd. Przeczytać dokładnie instrukcję obsługi i zachować ją do ponownego wykorzystania.

2. Cechy

Licznik energii ze zdalnym sterowaniem:

produktu

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31

Strona 1 z 17

-

www.conrad.pl

637 Kraków, Polska

www.conrad.pl

Strona 2 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

•

Kontrola kosztów

•

Przegląd kosztów

•

Wyliczenie oszczędności kosztów

•

Wskazywanie aktualnego zużycia prądu w Watach

•

Wskazywanie aktualnej mocy obciążenia w Watach

•

Wskazywanie całkowitego zużycia energii w watogodzinach (w Wh) lub

kilowatogodzinach kWh

•

Wskazywanie całkowitego czasu pomiaru energii/ Wskazywanie całkowitego czasu

pracy urządzeń elektrycznych (w godzinach)

•

Transmisja bezprzewodowa o częstotliwości 868 MHz

•

Odbiór do 9 jednostek pomiaru prądu

Jednostka pomiaru prądu:

•

Każda jednostka do pomiaru prądu dysponuje unikalnym numerem ID

•

Transmisja danych co 5 sekund

3. Zakres

dostawy

•

Licznik zużycia energii – odbiornik radiowy

•

2 jednostki do pomiaru prądu

•

Instrukcja obsługi

Bezpieczeństwo

W przypadku wystąpienia szkód, wynikłych przez nieprzestrzeganie niniejszej instrukcji wygasa gwarancja. Za skutki tych szkód producent nie ponosi

odpowiedzialności.

W przypadku wystąpienia szkód materiałach jak i w ludziach, spowodowanych przez nieodpowiednią eksploatację lub nieprzestrzeganie zaleceń bezpieczeństwa producent nie ponosi odpowiedzialności. W takich przypadkach wygasa gwarancja.

www.conrad.pl

Strona 3 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

Ważne zalecenia, których należy bezwzględnie przestrzegać w niniejszej instrukcji oznaczone są znakiem wykrzyknika.

Bezpieczeństwo osób:

•

Przed każdą konserwacją, naprawą, względnie wymianą elementów czy rozbudową

produktu należy odłączyć zasilanie sieciowe. W przeciwnym wypadku mogą wystąpić niebezpieczne napięcia mogą uszkodzić komponenty.

•

Na znajdujących się w układzie połączeń produktu kondensatorach mogą wystąpić

wysokie napięcia, jeżeli zostanie przerwane podłączenie produktu do gniazda sieciowego.

•

W zakładach przemysłowych należy przestrzegać przepisów BHP zawodowych

organizacji przemysłowych ds. urządzeń elektrycznych.

•

W szkołach i placówkach edukacyjnych, warsztatach hobbystycznych i samopomocy

obcowanie z urządzeniem powinno być nadzorowane przez specjalnie w tym celu wyszkolony personel.

•

Nigdy nie wkładać gwoździ, metalowych i innych przedmiotów do gniazd sieciowych.

•

Produkt nie jest zabawką, przechowywać go z dala od dzieci.

Bezpieczeństwo produktu:

•

Licznik energii dopuszczony jest do stosowania go wyłącznie z napięciem 230V

AC/50 Hz;

•

Podczas podłączania przyrządu do gniazda sieciowego 230V AC upewnić się, że

żaden przyrząd elektryczny nie jest podłączony do gniazda licznika.

•

Po odłączeniu przyrządu od gniazda sieciowego 230 V AC odczekać 30 sekund przed

ponownym jego podłączeniem do sieci elektrycznej.

•

Nie wolno przekraczać maksymalnego obciążenia o wartości 3600 W (16A). W

przeciwnym wypadku przyrząd może ulec uszkodzeniu.

•

Zalecana temperatura pracy mieści się w zakresie od 0°C do +35°C. Temperatury

wyższe mogą doprowadzić do takich niebezpieczeństw jak przegrzanie czy skrócenie żywotności produktu.

•

Nie użytkować produktu w pomieszczeniach o ograniczonych warunkach jak i w

innych niekorzystnych okolicznościach, w których mogą wystąpić gazy palne, dymy czy pyły.

www.conrad.pl

Strona 4 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

•

Ze względów bezpieczeństwa zaniechać pracy przyrządu w środowiskach w

cieczach.

•

Nie podłączać między sobą jednostek do pomiaru prądu.

•

Licznik energii ze sterowaniem radiowym nadaje się do pracy wyłącznie w suchych

pomieszczeniach wewnętrznych. Użytkowanie go na zewnątrz jest surowo

wzbronione.

•

Przestrzegać zaleceń bezpieczeństwa i instrukcji obsługi innych urządzeń

elektrycznych podłączanych do przyrządu.

•

Nie wolno narażać produktu na działanie silnego ciśnienia mechanicznego.

•

Nie wolno narażać produktu na ekstremalne temperatury, bezpośrednie

promieniowanie słoneczne, silne wibracje czy wilgoć.

•

W przypadku stwierdzenia, że dalsza bezpieczna praca nie jest możliwa, należy

zaprzestać użytkowania przyrządu i zabezpieczyć go przed niezamierzonym użyciem.

Dalsza bezpieczna praca nie jest możliwa, gdy:

- przyrząd wykazuje widoczne uszkodzenia;

- przyrząd nie pracuje;

- po dłuższym składowaniu przyrządu w niekorzystnych warunkach;

- po ciężkich warunkach transportowych.

Bezpieczeństwo baterii:

•

Podczas montażu baterii uważać na właściwą polaryzację.

•

Przy dłuższym nieużytkowaniu produktu wyjąć baterie w celu uniknięcia uszkodzeń

spowodowanych ich wylaniem. Wylane lub uszkodzone baterie przy kontakcie ze

skórą mogą wywołać oparzenia kwasem. Przy kontakcie z uszkodzonymi bateriami należy stosować rękawice ochronne.

•

Baterie przechowywać poza zasięgiem dzieci. Nie pozostawiać ich bez kontroli, gdyż

mogą zostać połknięte przez dzieci lub zwierzęta domowe.

•

Wszystkie baterie należy wymieniać w tym samym czasie. Kombinacja nowych i

starych baterii może doprowadzić do ich wylania, a w konsekwencji do uszkodzenia produktu.

ilgotnych i

www.conrad.pl

Strona 5 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

•

Nie rozmontowywać baterii, nie zwierać ich, ani nie wrzucać ich do ognia. Nigdy nie

podejmować próby ładowania baterii jednorazowych. Istnieje niebezpieczeństwo

wybuchu.

Poz

ostałe:

•

Producent nie ponosi odpowiedzialności za błędne pomiary i powstałe z nich

skutki.

•

Niniejszy produkt służy jedynie jako wskaźnik przeciętnych kosztów i

przeciętnego zużycia energii elektrycznej, pobieranej przez urządzenia elektryczne

gospodarstwa domowego. Mimo swojej dokładności przyrząd nie został urzędowo wzorcowany. Wyniki pomiarów nie mogą służyć celom obliczeniowym,

względnie być pociąganym jako dowód w rozbieżnościach zdań pomiędzy dostawcą energii a użytkownikiem.

•

Niniejszego produktu nie wolno używać do celów medycznych ani publicznej

prezentacji.

•

Naprawy urządzenia mogą dokonywać tylko fachowcy, względnie specjalistyczne

warsztaty serwisowe.

•

Jeżeli pojawiają się pytania co do obsługi niniejszego przyrządu, na które

odpowiedzi nie ma w niniejszej instrukcji obsługi, należy zwrócić się do Działu Wsparcia Technicznego pod następującym adresem i numerem telefonu: Voltcraft® 92242 Hirschau, Lindenweg 15, Niemcy, tel. 0180/ 586 582 7.

Elementy

Licznik energii – odbiornik radiowy

1. Wyświetlacz LCD 2. Klawisze funkcyjne 3. Pokrywa komory na baterie

www.conrad.pl

Strona 6 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

Jednostka do pomiaru zużycia energii elektrycznej

4. Dioda LED/Klawisz RESET 5. Gniazdo 6. Wtyczka

6. Licznik energii - odbiornik

radiowy

Montaż i wymiana baterii w odbiorniku

Przed uruchomieniem odbiornika użytkownik musi usunąć plastik izolacyjny,

znajdujący się wewnątrz komory na baterie w celu możliwości rozpoczęcia pracy z

przyrządem.

Niski stopień naładowania baterii powoduje z reguły zmniejszenie kontrastu na wyświetlaczu LCD licznika energii – odbiorniku radiowym. Jeżeli czytelność wyświetlacza LCD odbiornika jest silnie zniekształcona, należy wymienić baterie. Odbiornik wymaga dwóch baterii LR44 1,5V, które przeciętnie wystarczają na okres dwóch lat. Przy wymianie baterii

należy postępować w następujący sposób:

1. Pokrywę komory na baterie przesunąć na dół i zdjąć ją.

2. Wyjąć stare baterie i zamienić je nowymi o tej samej wielkości i na to samo napięcie. Zwrócić przy tym uwagę na prawidłową polaryzację.

3. Nałożyć z powrotem pokrywę komory na baterie i zamknąć ją.

4. Dioda LCD zapali się.

Lokalizacja jednostki do pomiaru prądu

Jednostka powinna zostać tylną stroną włożona do gniazdka s J

eżeli

czerwona dioda LED.

ieciowe

go.

jednostka wystartowała prawidłowo, to na ok. 2 sekundy zapala się

www.conrad.pl

Strona 7 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

Kontrola kosztów Z pomocą niniejszej funkcji użytkownicy mogą śledzić koszty aktualnego zużycia energii

pobieranej przez urządzenia elektryczne. Odpowiednia wartość jest wyświetlana na

wyświetlaczu LCD jako „TOTAL COST”. Tak otrzymane informacje umożliwiają użytkownikom stworzenie lepszego przeglądu zużycia prądu i zwiększenia wydajności.

Podgląd kosztów

Podgląd kosztów jest korzystna funkcją umożliwiającą planowanie przyszłych rachunków za zużytą energię. Szacuje się przy tym przybliżone koszty użytkowania urządzeń elektrycznych przez określony okres czasu. Są dwa wskazania podglądu, które prezentowane są w następujący sposób:

1. KOSTEN/MONAT = miesięczny podgląd kosztów (przyjmując normalne wykorzystanie)

2. KOSTEN/JAHR = roczny podgląd kosztów (przyjmując normalne wykorzystanie)

Obliczenie oszczędności

Jeżeli aktywna jest funkcja oszczędzania kosztów, to wartość oszczędności jest sukcesywnie wyświetlana. Poprzez naciśnięcie klawiszy w kolejności RESET – DISPLAY – RESET aktywowana jest funkcja oszczędności kosztów. Wszystkie wyświetlane wartości pomiarów zostają ustawione na zero. W celu ustalenia nowego wyniku oszczędności kosztów należy nacisnąć „LRN/SCAN”, aby otrzymać nowe dane z jednostki pomiaru prądu, a następnie nacisnąć „SAVE”, by wyświetlić oszczędności w różnych wariantach (wartość procentowa, koszty miesięczne, koszty roczne). Jeżeli obliczone zostaną koszty miesięczne, zostaną one porównane z zapisaną wartością referencyjną, dotyczącą kosztów miesięcznych. Istnieją trzy

wskazania oszczędności kosztów, które przedstawiają się następująco:

1. Wskazanie procentowe oszczędności kosztów pokazuje zaoszczędzone koszty

miesięczne jako wartość procentową. Jeżeli aktualne koszty miesięczne wypadają jako wyższe niż wartość referencyjna, to wartość procentowa jest wyświetlana ze znakiem

ujemnym.

2. Wskazanie miesięcznych oszczędności kosztów podaje zaoszczędzone w ciągu jednego miesiąca koszty. Jeżeli zaoszczędzone koszty miesięczne są wyższe niż wartość referencyjna, to wyświetlane są one ze znakiem ujemnym.

3. Wskazanie rocznych oszczędności kosztów podaje zaoszczędzone w ciągu jednego roku koszty. Jeżeli zaoszczędzone koszty roczne są wyższe niż wartość referencyjna, to wyświetlane są one ze znakiem ujemnym. Koszty roczne wylicza się to 12 wartości kosztów miesięcznych.

www.conrad.pl

Strona 8 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

Funkcja pamięci uruchamiana jest automatycznie poprzez przytrzymanie wciśniętego

klawisza

diody LED licznika zużycia energii. W wyniku tego klawisz diody LED miga trzykrotnie, aż w końcu zapala się w celu wskazania, że licznik energii został załączony. Jeżeli użytkownik puści klawisz, dioda LED wygasa.

Przed uruchomieniem funkcji kontroli kosztów, podglądu kosztów i oszczędności kosztów należy ustawić żądną taryfę. (Patrz „klawisze funkcyjne”

– rozdział „Klawisz TARIF” poniżej).

Klawisze funkcyjne Licznik zużycia energii – odbiornik radiowy dysponuje sześcioma łatwymi w obsłudze

klawiszami funkcyjnymi.

1. Klawisz Display Nacisnąć klawisz DISPLAY w celu zmiany trybu wyświetlania:

- Aktualne zużycie prądu w Watach (LCD wyświetla „W”) z kontrolą kosztów całkowitych (LCD wyświetla „TOTAL COST”).

- Maksymalna moc obciążenia w Watach (LCD wyświetla „MAX W”) z miesięcznym przeglądem kosztów (LCD wyświetla „COST/MONTH”).

- Zużycie energii w watogodzinach/kilowatogodzinach (LCD wyświetla w zależności od

wartości „Wh” lub „kWh” – jeżeli wartość wynosi poniżej 2000, jednostką są „Wh”, jeżeli wartość wynosi 2000 lub więcej to wskazanie jest w kWh) z rocznym przeglądem kosztów (LCD wyświetla „COST/YEAR”).

Zużycie energii w Wh

- Całkowity czas pracy urządzenia elektrycznego (np. telewizora) w godzinach (LCD wyświetla „ON”…”h”) wraz z całkowitym czasem pracy licznika energii w godzinach (LCD wyświetla „TOTAL”…”h”).

Zużycie energii w kWh

www.conrad.pl

Strona 9 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

2. Unikalny

numer

jednostki do

pomiaru

prądu

Całkowity czas pracy urządzenia elektrycznego Całkowity czas pomiaru energii w godzinach.

Nacisnąć klawisz DISLAY przez ok. 2 sekundy w celu wyświetlenia numeru ID jednostki pomiaru prądu (Każda jednostka do pomiaru prądu dysponuje unikalnym numerem ID), który przyporządkowany jest danemu kanałowi. Numer ID jest wyświetlany tak długo, jak wciśnięty jest klawisz.

2. Klawisz CH/+

Przełącza pomiędzy jednostkami do pomiaru prądu od 1 do 9 (jeżeli używana jest więcej niż jedna jednostka).

anał

nr 6

3. Klawisz „SAVE” (oszczędzanie kosztów) Nacisnąć klawisz „SAVE” w celu wyświetlenia oszczędzania kosztów (funkcjonuje tylko

wtedy, kiedy funkcja „SAVE” została wcześniej aktywowana; przestrzegać zaleceń

dotyczących klawisza RESET zawierających informacje, w jaki sposób można włączyć funkcję „SAVE”). Wartość zaoszczędzonych kosztów będzie wyświetlana do momentu

zwolnienia klawisza.

- W trybie „TOTAL COST” wartość zaoszczędzonych w ciągu miesiąca kosztów zostanie wyświetlona w procentach.

- W trybie „COST MONTH” zostanie wyświetlona wartość zaoszczędzonych kosztów w ciągu jednego miesiąca.

Miesięczna wartość zaoszczędzonych kosztów w %.

www.conrad.pl

Strona 10 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

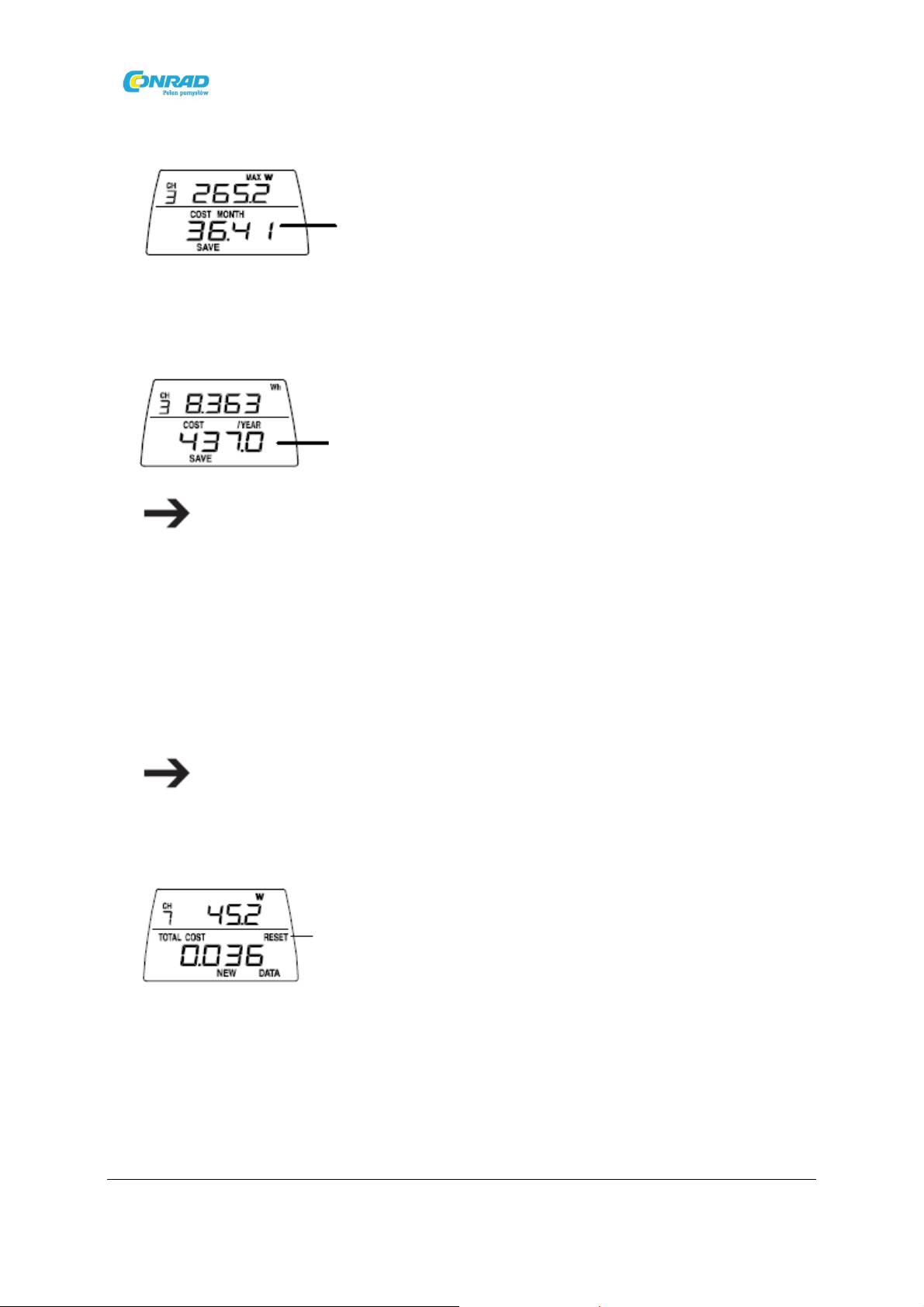

Wartość zaoszczędzonych kosztów w ciągu jednego miesiąca.

- W trybie „COST/YEAR” wyświetlona zostanie wartość zaoszczędzonych kosztów w ciągu jednego roku.

Wartość zaoszczędzonych kosztów w ciągu jednego roku.

Jeżeli funkcja „SAVE” nie jest aktywna, w momencie naciśnięcia klawisza pojawia się symbol „---„

3. Klawisz „RESET”

- W celu skasowania numeru kanału nacisnąć klawisze w następującej kolejności: RESET – CH – RESET

- W celu ustawienia aktualnego numeru kanału na 0, nacisnąć klawisze w następującej

kolejności RESET – DISPLAY – RESET. Funkcja „SAVE” zostaje przy tym również włączona.

Jeżeli zostanie wciśnięty klawisz „RESET” na wyświetlaczu LCD pojawi się

symbol „RESET”. Po 15 sekunda symbol znika samoczynnie, jeżeli tryb RESET zostanie ukończony przez przełączenie czasu. W przeciwnym wypadku wygaśnięcie może również nastąpić poprzez ponowne naciśnięcie klawisza „RESET”.

4. Klawisz „LRN/SCAN”

- Przez ok. 2 sekundy przytrzymać klawisz „LRN/SCAN” w celu rozpoczęcia wyszukiwania odbioru i zarejestrowania nowych jednostek do pomiaru prądu. Podczas

Tryb „RESET”.

www.conrad.pl

Strona 11 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

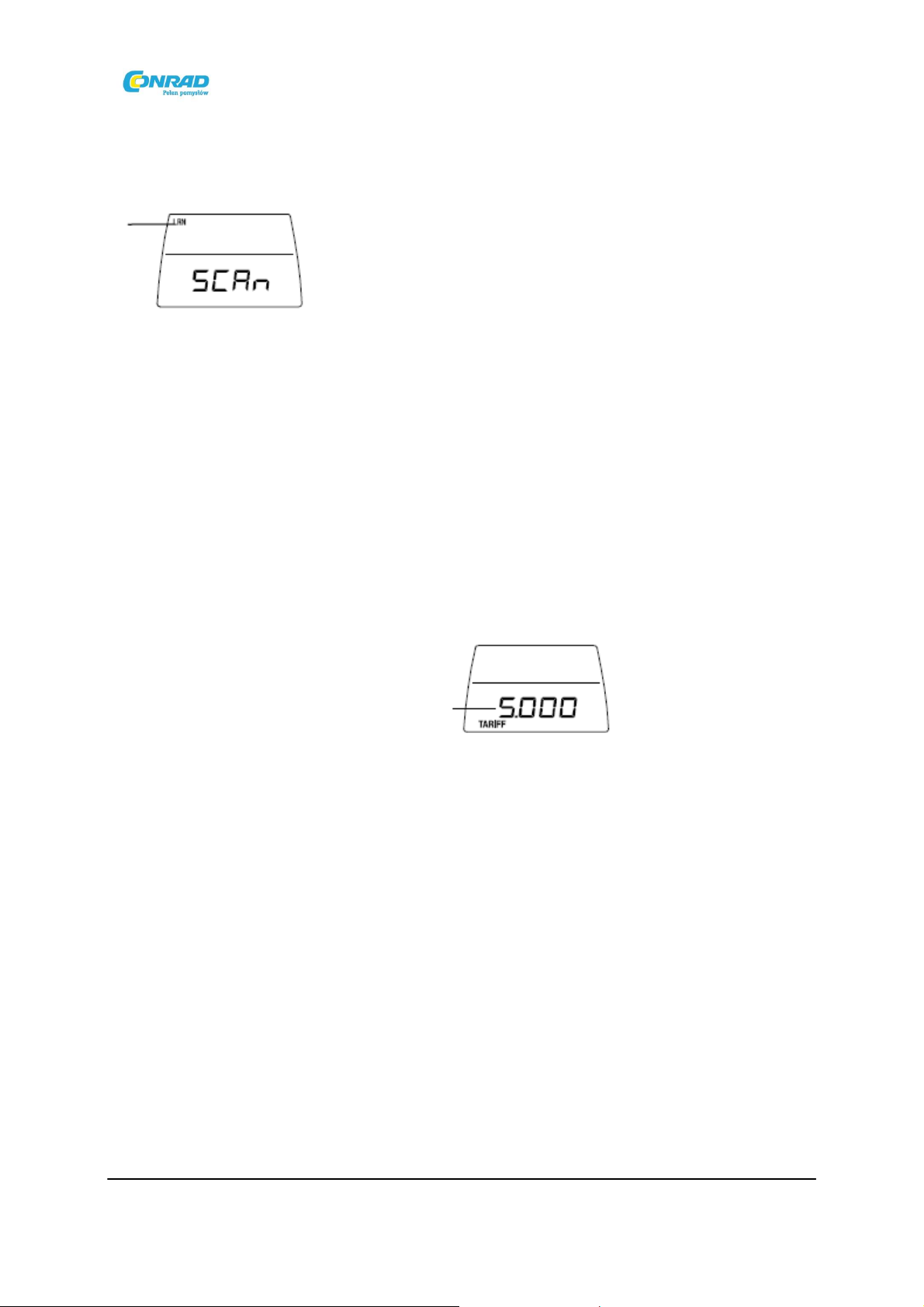

tego procesu wyświetlone zostaną symbole „LRN” i „SCAN”. Ponownie nacisnąć klawisz aby potwierdzić rozpoznany kanał i zapamiętać go.

Tryb wyszukiwania

- Nacisnąć jednokrotnie klawisz „LRN/SCAN” w celu zarejestrowania aktualnych danych podłączonego licznika. Cały czas wyświetla się napis „SCAN”.

6. Klawisz „TARIF” Przed uruchomieniem funkcji podglądu, kontroli i oszczędności kosztów, należy

wprowadzić taryfę poboru opłat za zużycie energii. Jednokrotnie nacisnąć klawisz „TARIF” w celu wyświetlenia aktualnej taryfy. Aby ustawić taryfę należy postępować w następujący sposób:

•

Przez 2 sekundy przytrzymać wciśnięty klawisz „TARIF” w celu rozpoczęcia

ustawiania taryfy opłat za pobór energii. Najbardziej znaczące miejsce na wyświetlaczu zaczyna migać.

•

Nacisnąć klawisz „CH +/-„ w celu zmiany wartości na migającej pozycji.

•

Nacisnąć klawisz „TARIF” w celu przejścia do następnej pozycji.

•

Po ustawieniu ostatniej pozycji ponownie wcisnąć klawisz „TARIF” w celu

opuszczenia trybu ustawiania taryfy opłat za pobór energii. Przy opuszczaniu tryb po przekroczeniu czasu nowa wartość nie zostanie zaktualizowana i stosowana będzie w dalszym ciągu stara taryfa.

7. Jednostka do pomiaru zużycia

Wyświetlacz LCD pokazuje również funkcję RESET dla jednostki pomiaru zużycia energii.

Wyświetlacz LCD

energii

www.conrad.pl

Strona 12 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

- Podświetla się na 2 sekundy w momencie podłączenia jednostki do pomiaru zużycia energii (przez umieszczenie jej w gniazdku sieciowym).

- Miga przy każdej transmisji danych (ok. 5 sekund). Podczas wykonywania funkcji RESET:

- Naciśnięcie i przytrzymanie klawisza na ok. 4 sekundy zeruje wszystkie informacje (oprócz danych odnośnie aktualnej mocy i maksymalnego obciążenia). Podczas tego procesu dioda LED miga trzykrotnie, po czym się zapala, w celu wskazania, że jednostka do pomiaru poboru energii została zresetowana. W momencie gdy użytkownik puści klawisz dioda LED wyłącza się.

Instalacja:

1. Jednostkę do pomiaru zużycia energii elektrycznej umieścić w gniazdku sieciowym.

Po ok. 3 sekundach czerwona dioda LED zapala się na ok. 2 sekundy. Sygnalizuje to normalne funkcjonowanie jednostki do pomiaru zużycia prądu. Jeżeli tak się nie stanie, należy odłączyć jednostkę od przewodu sieciowego i odczekać 2 minuty. Proces przeprowadzić ponownie. Ponownie wykonać funkcję „RESET” jednostki pomiaru zużycia energii.

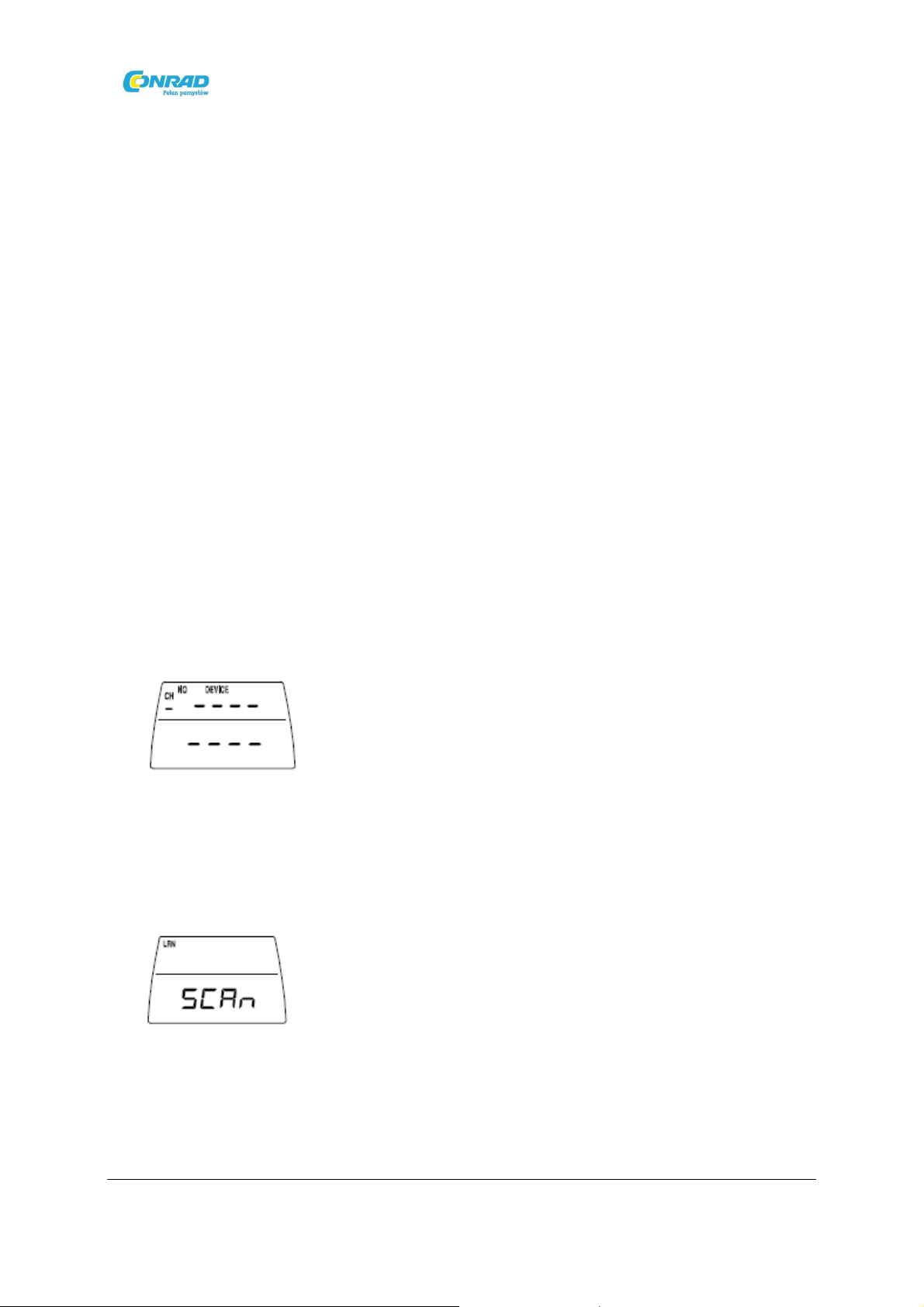

2. Umieścić baterie w odbiorniku. Pojawi się napis „NO DEVICE” i „---„. Jeżeli tak się

nie stanie wyjąć baterie i odczekać 2 minuty. Proces przeprowadzić ponownie.

3. Po uruchomienia należy zestawić połączenie pomiędzy licznikiem energii –

odbiornikiem radiowym a jednostką do pomiaru poboru energii. Nacisnąć klawisz LRN/SCAN na ok. 2 sekundy w celu rozpoczęcia wyszukiwania nowego kanału, trwającego 6 sekund. Podczas procesu wyszukiwania na wyświetlaczu LCD widoczny jest napis „LRN” i „SCAN”.

4. Po zakończeniu wyszukiwania na wyświetlaczu LCD pojawia się napis „NO NEW

DEVICE”, jeżeli nie znaleziono żadnego nowego urządzenia.

www.conrad.pl

Strona 13 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

5. Natomiast jeżeli wykryto nowy przyrząd na wyświetlaczu LCD w jego górnej części

pojawia się numer ID jednostki do pomiaru zużycia energii, a w dolnej części

wyświetlany jest napis „SCAN”.

6. Nacisnąć klawisz LRN/SCAN, by potwierdzić przypisanie jednostki do kanału nr 1.

Alternatywnie można nacisnąć klawisz „CH +/-„ w celu wyboru numeru kanału, której powinien być przyporządkowany danej jednostce, a następnie nacisnąć klawisz „LRN/SCAN” w celu potwierdzenia. Po prawidłowym wyborze numeru kanału jednostka może zostać zarejestrowana poprzez naciśnięcie klawisza „LRN/SCAN”.

7. Jeżeli użytkownik nie chce wybrać wykrytej jednostki, może nacisnąć klawisz

„RESET” w celu jej zignorowania.

8. Jeżeli wykryta zostanie więcej niż jedna jednostka do pomiaru zużycia energii, to na

wyświetlaczu będzie widoczny nowy numer ID nowo wykrytej jednostki. Powtórzyć krok 6 i 7 dla rejestracji innych kanałów. Maksymalnie można zarejestrować 9 kanałów.

9. Ponownie nacinać klawisz „LRN/SCAN” na dłuższy moment w celu rozpoczęcia

kroku 3, jeżeli nie wszystkie żądane jednostki zostały wykryte.

10. Po zakończeniu wyszukiwania zostanie przeprowadzony proces automatycznego

skanowania.

Dla aktualizacji i odbioru wszystkich możliwych danych z jednostki do pomiaru zużycia energii użytkownik za każdym razem musi nacisnąć

klawisz „LRN/SCAN” odbiornika w celu odebrania danych z jednostki.

Jeżeli odbiornik przez czas 1 godziny nie może odebrać żadnych danych z

jednos na „OLD DATA”. Napis „OLD DATA” wyświetlany jest również wtedy, gdy po naciśnięciu klawisza „LRN/SCAN” nie zostaną wykryte żadne dane.

tki

, to wyświetlacz LCD odbiornika zmienia wskazanie z „NEW DATA”

Strona 14 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

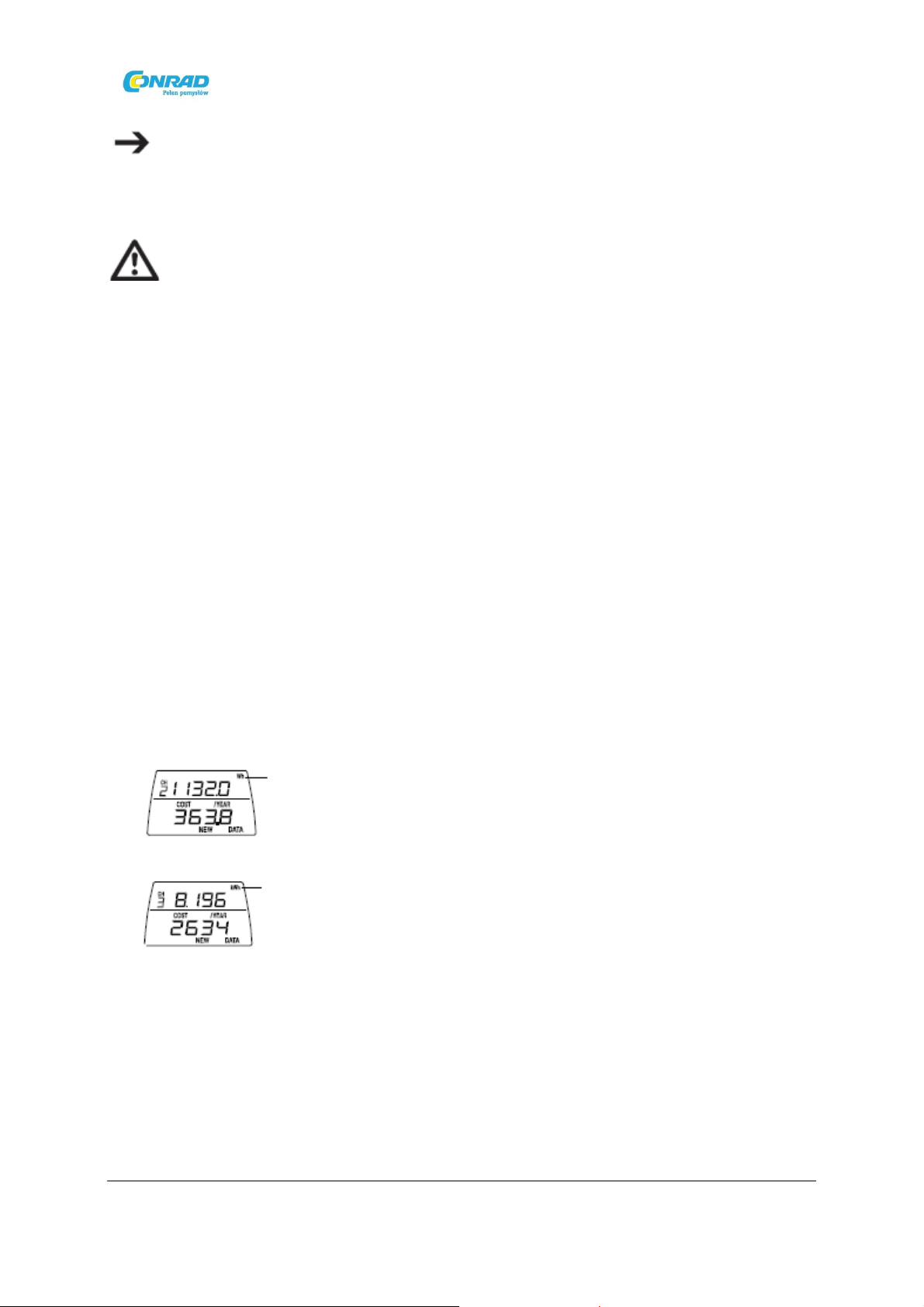

Nowe

dane

Stare

dane

Niski stan naładowania baterii Niski stan naładowania baterii wskazywany jest na wyświetlaczu LCD, gdy wymagana

jest ich wymiana. Test stanu baterii przeprowadzany jest:

- po uruchomieniu przyrządu;

-odbiornik sprawdza stan baterii automatycznie co godzinę. Jeżeli stwierdzony zostanie niski stan naładowania baterii, na wyświetlaczu pojawi się odpowiedni symbol.

- za każdym razem po naciśnięciu klawisza „LRN/SCAN” odbiornik sprawdza stan baterii. Jeżeli stwierdzony zostanie niski stan naładowania baterii, na wyświetlaczu pojawi się odpowiedni symbol.

Niski stan naładowania baterii

Zapamiętane wcześniej w odbiorniku informacje w wyniku wymiany baterii nie ulegają utracie ani zniekształceniu.

Konserwacja

- Sprawdzać regularnie produkt pod kątem uszkodzeń.

- Do czyszczenia wyświetlacza LCD i obudowy używać wyłącznie miękkiej i wilgotnej szmatki. Nie stosować środków rozpuszczających ani żrących.

- Nie wkładać jednostki do wody.

Strona 15 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

- Wszystkie prace konserwacyjne i naprawcze mogą być wykonywane tylko przez autoryzowanych specjalistów, którym znane są aktualnie obowiązujące dyrektywy.

Utylizacja

Utylizacja starych urządzeń elektrycznych i elektronicznych

W interesie naszego środowiska a także w celu możliwie całkowitego recyklingu wykorzystanych surowców, użytkownik zobowiązany jest do oddania zużytych i uszkodzonych urządzeń w publicznych punktach zbiórki odpadów elektronicznych.

Symbol przekreślonego kontenera na kółkach oznacza, że niniejszy produkt musi być oddany w punkcie zbiórki odpadów pochodzenia elektronicznego, aby poprzez recykling doprowadzić do możliwie najlepszego ponownego przetworzenia surowców.

Utylizacja zużytych baterii/akumulatorów

Użytkownik końcowy jest ustawowo zobowiązany do oddania wszystkich zużytych baterii i akumulatorów. Ich utylizacja z odpadami pochodzenia

domowego jest zabroniona. Baterie/akumulatory zawierające substancje szkodliwe oznakowuje się zamieszczonymi obok symbolami, które wskazują na zakaz ich utylizacji razem z odpadami pochodzenia domowego. Zdecydowanie ciężkie metale oznacza się następującymi symbolami: Cd =

kadm, Hg = rtęć, Pb = ołów. Zużyte baterie można oddać nieodpłatnie w gminnych punktach zbiórki, w naszych filach,

a także wszędzie tam, gdzie prowadzi się ich sprzedaż. Poprzez takie działanie użytkownik wypełnia ustawowy obowiązek, a także przyczynia

się do ochrony środowiska.

Strona 16 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

Bezwzględna maksymalna pojemność znamionowa (krótkotrwała)

- Obciążenie

- Natężenia prądu

3600 W 16 A

Napięcie zasilania

230 V/AC, 50 Hz

Temperatura pracy

0 do +35°C

Baterie

2 x LR44, 1,5V

Wymiary (S x W x G)

- Odbiornik

- Jednostka do pomiaru zużycia energii

48 14,7 89,8 mm 61 x 83 x 83 mm

Rozdzielczość wyświetlacza LCD

0 - 19,999 = 0,001 20 - 199,99 = 0,01 200,0 - 1999,9 = 0,1 2000-19999 = 1

Moc chwilowa/Moc szczytowa

0,2 - 3600 W

Taryfa

0,000 - 9,999

Kontrola kosztów całkowitych/Podgląd kosztów miesięcznych/Podgląd kosztów rocznych

0 - 19999

Zużycie energii

0 - 19999 kWh

Czas wykonywania pomiarów energii

0 - 19999 godzin

Miesięczne oszczędności kosztów/Roczne oszczędności kosztów

-999 - +19999

Miesięczne oszczędności kosztów w procentach

-999 - +100%

10. Dane

Różne zakresy pomiarowe:

techniczne

Strona 17 z 17

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-

637

Kraków,

Polska

rozpowszechnianie,

zmiany bez zgody

zabronione.

www.conrad.pl

VOLTCRAFT Energy Count 3000 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
