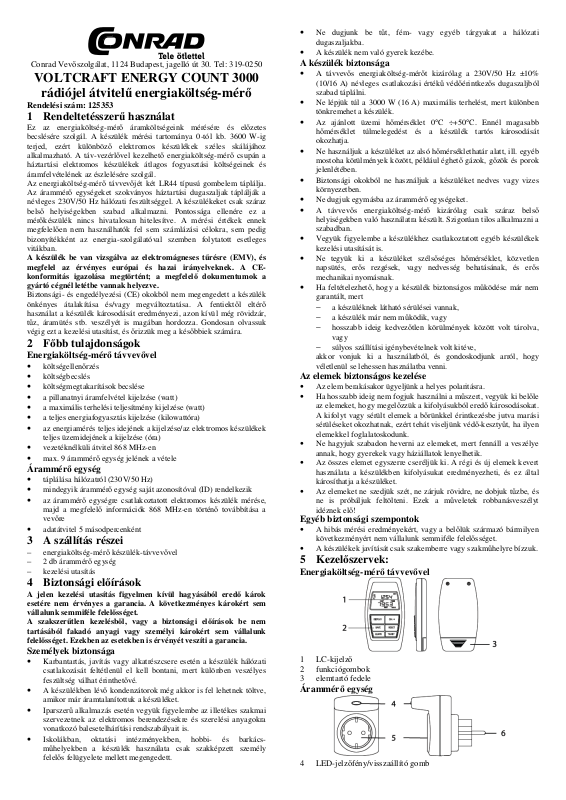

Conrad Vevőszolgálat, 1124 Budapest, jagelló út 30. Tel: 319-0250
VOLTCRAFT ENERGY COUNT 3000
rádiójel átvitelű energiaköltség-mérő
Rendelési szám: 125353
1 Rendeltetésszerű használat
Ez az energiaköltség-mérő áramköltségeink mérésére és előzetes
becslésére szolgál. A készülék mérési tartománya 0-tól kb. 3600 W-ig
terjed, ezért különböző elektromos készülékek széles skálájához
alkalmazható. A táv-vezérlővel kezelhető energiaköltség-mérő csupán a
háztartási elektromos készülékek átlagos fogyasztási költségeinek és
áramfelvételének az észlelésére szolgál.
Az energiaköltség-mérő távvevőjét két LR44 típusú gombelem táplálja.
Az árammérő egységeket szokványos háztartási dugaszaljak táplálják a
névleges 230V/50 Hz hálózati feszültséggel. A készülékeket csak száraz
belső helyiségekben szabad alkalmazni. Pontossága ellenére ez a
mérőkészülék nincs hivatalosan hitelesítve. A mérési értékek ennek
megfelelően nem használhatók fel sem számlázási célokra, sem pedig
bizonyítékként az energia-szolgálatóval szemben folytatott esetleges
vitákban.
A készülék be van vizsgálva az elektromágneses tűrésre (EMV), és
megfelel az érvényes európai és hazai irányelveknek. A CEkonformitás igazolása megtörtént; a megfelelő dokumentumok a
gyártó cégnél letétbe vannak helyezve.
Biztonsági- és engedélyezési (CE) okokból nem megengedett a készülék
önkényes átalakítása és/vagy megváltoztatása. A fentiektől eltérő
használat a készülék károsodását eredményezi, azon kívül még rövidzár,
tűz, áramütés stb. veszélyét is magában hordozza. Gondosan olvassuk
végig ezt a kezelési utasítást, és őrizzük meg a későbbiek számára.
2 Főbb tulajdonságok
Energiaköltség-mérő távvevővel
•
költségellenőrzés
•
költségbecslés
•
költségmegtakarítások becslése
•
a pillanatnyi áramfelvétel kijelzése (watt)
•
a maximális terhelési teljesítmény kijelzése (watt)
•
a teljes energiafogyasztás kijelzése (kilowattóra)
•
az energiamérés teljes idejének a kijelzése/az elektromos készülékek
teljes üzemidejének a kijelzése (óra)
•
vezetéknélküli átvitel 868 MHz-en
•
max. 9 árammérő egység jelének a vétele
Árammérő egység
•
táplálása hálózatról (230V/50 Hz)
•
mindegyik árammérő egység saját azonosítóval (ID) rendelkezik
•
az árammérő egységre csatlakoztatott elektromos készülék mérése,
majd a megfelelő információk 868 MHz-en történő továbbítása a
vevőre
•
adatátvitel 5 másodpercenként
3 A szállítás részei
–
energiaköltség-mérő készülék-távvevővel
–
2 db árammérő egység
–
kezelési utasítás
4 Biztonsági előírások
A jelen kezelési utasítás figyelmen kívül hagyásából eredő károk
esetére nem érvényes a garancia. A következményes károkért sem
vállalunk semmiféle felelősséget.
A szakszerűtlen kezelésből, vagy a biztonsági előírások be nem
tartásából fakadó anyagi vagy személyi károkért sem vállalunk
felelősséget. Ezekben az esetekben is érvényét veszíti a garancia.
Személyek biztonsága
•
Karbantartás, javítás vagy alkatrészcsere esetén a készülék hálózati
csatlakozását feltétlenül el kell bontani, mert különben veszélyes
feszültség válhat érinthetővé.
•
A készülékben lévő kondenzátorok még akkor is fel lehetnek töltve,
amikor már áramtalanítottuk a készüléket.
•
Iparszerű alkalmazás esetén vegyük figyelembe az illetékes szakmai
szervezetnek az elektromos berendezésekre és szerelési anyagokra
vonatkozó balesetelhárítási rendszabályait is.
•
Iskolákban, oktatási intézményekben, hobbi- és barkácsműhelyekben a készülék használata csak szakképzett személy
felelős felügyelete mellett megengedett.
•
Ne dugjunk be tűt, fém- vagy egyéb tárgyakat a hálózati
dugaszaljakba.
•
A készülék nem való gyerek kezébe.
A készülék biztonsága
•
A távvevős energiaköltség-mérőt kizárólag a 230V/50 Hz ±10%
(10/16 A) névleges csatlakozási értékű védőérintkezős dugaszaljból
szabad táplálni.
•
Ne lépjük túl a 3000 W (16 A) maximális terhelést, mert különben
tönkremehet a készülék.
•
Az ajánlott üzemi hőmérséklet 0°C ÷+50°C. Ennél magasabb
hőmérséklet túlmelegedést és a készülék tartós károsodását
okozhatja.
•
Ne használjuk a készüléket az alsó hőmérséklethatár alatt, ill. egyéb
mostoha körülmények között, például éghető gázok, gőzök és porok
jelenlétében.
•
Biztonsági okokból ne használjuk a készüléket nedves vagy vizes
környezetben.
•
Ne dugjuk egymásba az árammérő egységeket.
•
A távvevős energiaköltség-mérő kizárólag csak száraz belső
helyiségekben való használatra készült. Szigorúan tilos alkalmazni a
szabadban.
•
Vegyük figyelembe a készülékhez csatlakoztatott egyéb készülékek
kezelési utasítását is.
•
Ne tegyük ki a készüléket szélsőséges hőmérséklet, közvetlen
napsütés, erős rezgések, vagy nedvesség behatásának, és erős
mechanikai nyomásnak.
•
Ha feltételezhető, hogy a készülék biztonságos működése már nem
garantált, mert
−
a készüléknek látható sérülései vannak,
−
a készülék már nem működik, vagy
−
hosszabb ideig kedvezőtlen körülmények között volt tárolva,
vagy
−
súlyos szállítási igénybevételnek volt kitéve,
akkor vonjuk ki a használatból, és gondoskodjunk arról, hogy
véletlenül se lehessen használatba venni.
Az elemek biztonságos kezelése
• Az elem berakásakor ügyeljünk a helyes polaritásra.
• Ha hosszabb ideig nem fogjuk használni a műszert, vegyük ki belőle
az elemeket, hogy megelőzzük a kifolyásukból eredő károsodásokat.
A kifolyt vagy sérült elemek a bőrünkkel érintkezésbe jutva marási
sérüléseket okozhatnak, ezért tehát viseljünk védő-kesztyűt, ha ilyen
elemekkel foglalatoskodunk.
• Ne hagyjuk szabadon heverni az elemeket, mert fennáll a veszélye
annak, hogy gyerekek vagy háziállatok lenyelhetik.
• Az összes elemet egyszerre cseréljük ki. A régi és új elemek kevert
használata a készülékben kifolyásukat eredményezheti, és ez által
károsíthatja a készüléket.
• Az elemeket ne szedjük szét, ne zárjuk rövidre, ne dobjuk tűzbe, és
ne is próbáljuk feltölteni. Ezek a műveletek robbanásveszélyt
idéznek elő!
Egyéb biztonsági szempontok
• A hibás mérési eredményekért, vagy a belőlük származó bármilyen
következményért nem vállalunk semmiféle felelősséget.
• A készülékek javítását csak szakemberre vagy szakműhelyre bízzuk.
5 Kezelőszervek:
Energiaköltség-mérő távvevővel
1 LC-kijelző
2 funkciógombok
3 elemtartó fedele
Árammérő egység
4 LED-jelzőfény/visszaállító gomb
5 dugaszalj
az elektromos készülékek (pl. TV
-
6 dugócsap
6 Távvevős energiaköltség-mérő
Az elemek berakása/cseréje a vevőbe(n)
Figyelem! A készülék használatba vétele előtt el kell távolítani az
elemtartó belsejéből a műanyag-szigetelőt ahhoz, hogy működésbe
lehessen hozni a készüléket.
Ha kimerülő félben vannak az elemek, általában csökken a készülék
LC-kijelzőjének a kontrasztja. Ha a vevő leolvashatósága nagyon
rosszá válik, azonnal cseréljük ki az elemeket. A vevő számára két
LR44 típusú, 1,5 V-os gombelemre van szükség, melyeknek az
üzemélettartama átlagosan 2 év. Az elemcsere:
1. Toljuk lefelé az elemtartó fedelét, majd vegyük le.
2. Vegyük ki a kimerült elemeket, és rakjunk be helyettük azonos
méretű és feszültségű új elemeket. Figyeljünk a helyes
polaritásra.
3. Rakjuk vissza az elemtartó fedelét, és erősen zárjuk le.
Az árammérő egység elhelyezése
Az árammérő egységet hátoldalával
erősen be kell dugni a hálózati
dugaszaljba.
Ha helyesen indul be az árammérő
egység, háromszor felvillan az egység
LED-jelzőfénye.
Költségellenőrzés
Ennek a funkciónak a segítségével a felhasználó követni tudja az
elektromos fogyasztói aktuális áramfogyasztását. A
költségellenőrzéskor a megfelelő érték az LC-kijelzőn a „TOTAL
COST” (teljes költség) alatt jelenik meg. Az így nyert információ
birtokában a felhasználó jobb áttekintést kap a pillanatnyi
áramfogyasztásról, amelyet hatékonyabban tud így befolyásolni.
Költségbecslés
Ez a funkció nagyon hasznos a jövőben áramszámla tervezéséhez. A
funkció megbecsüli egy elektromos készülék adott időszak alatti
hozzávetőleges költségét. Két becslés-kijelzés van:
1 COST/MONTH = havi költség becslése (normál használatot
feltételezve)
2 COST/YEAR = évi költség becslése (normál használatot
feltételezve)
A költségmegtakarítás kalkulációja
Ha aktív a költségmegtakarítás funkció, akkor a kijelzőn folyamatosan
megjelenik a költségmegtakarítás értéke. Ha sorra megnyomjuk a RESET
– DISPLAY – RESET gombot, aktívvá válik a költségmegtakarítás
funkció. A készülék tárolja az aktuális költség/hó értéket, amelyet azután
referenciául használ. Az összköltség, a költség/hó, a költség/év, az
energiamérés teljes ideje, a teljes üzem-idő (amennyit az elektromos
készülékek működtek), és a kilowattóra értéke kinullázódik. A
költségmegtakarítás új értékének a meghatározásához nyomjuk meg a
„LEARN” (felismerés) gombot, hogy az árammérő egységek új
adatokkal szolgáljanak, majd nyomjuk meg a "SAVE” (tárolás) gombot,
hogy különböző értékek (százalékérték, költség/hó, költség/év)
jelenjenek mg a kijelzőn. Ha az új költség/hó érték meghatározásra
került, akkor a készülék összehasonlítja a tárolt referencia-költség/hó
értékével.
Háromféle költségmegtakarítás-kijelzés van:
1. A költségmegtakarítás százalékos értéke (%) a havi
költségmegtakarítást százalékban adja meg. Ha az aktuális
költség/hó nagyobbnak adódik a referencia-költség/hó értékénél, a
kijelzőn negatív százalékos érték jelenik meg.
2. A havi költségmegtakarítás egy hónapra adja meg a megtakarított
költséget. Ha az aktuális költség/hó nagyobbnak adódik a
referenciaköltség/hó értékénél, negatív érték jelenik meg a kijelzőn.
3. Az évi költségmegtakarítás egy évre adja meg a megtakarított
költséget. Ha az aktuális költség/év nagyobbnak adódik a
referenciaköltség/év értékénél, negatív érték jelenik meg a kijelzőn.
A költség/év mint 12 x a költség/hó adódik ki.
Figyelem! A tárolási funkció (save) automatikusan válik aktívvá, ha 4
másodpercig nyomva tartjuk az árammérő-egység gombját (a LEDjelzőfény ekkor 2 másodpercre kigyullad). Ezáltal nemcsak hogy
kinullázódik a vevő összes adata, hanem az árammérő-egység összes
adata is. Ha a felhasználónak nagyobb pontossággal van szüksége a
költségmegtakarításra, akkor az árammérő-egység gombjának 4
másodpercig tartó megnyomásával aktívvá kell tennie a tárolási funkciót.
Figyelem! A költségellenőrzés, a költségbecslés és a
költségmegtakarítás funkció aktívvá tétele előtt be kell állítani a
megfelelő áramtarifát (lásd később).
Funkciógombok
A távvevős energiaköltségmérő hat egyszerűen kezelhető
funkciógombbal rendelkezik.

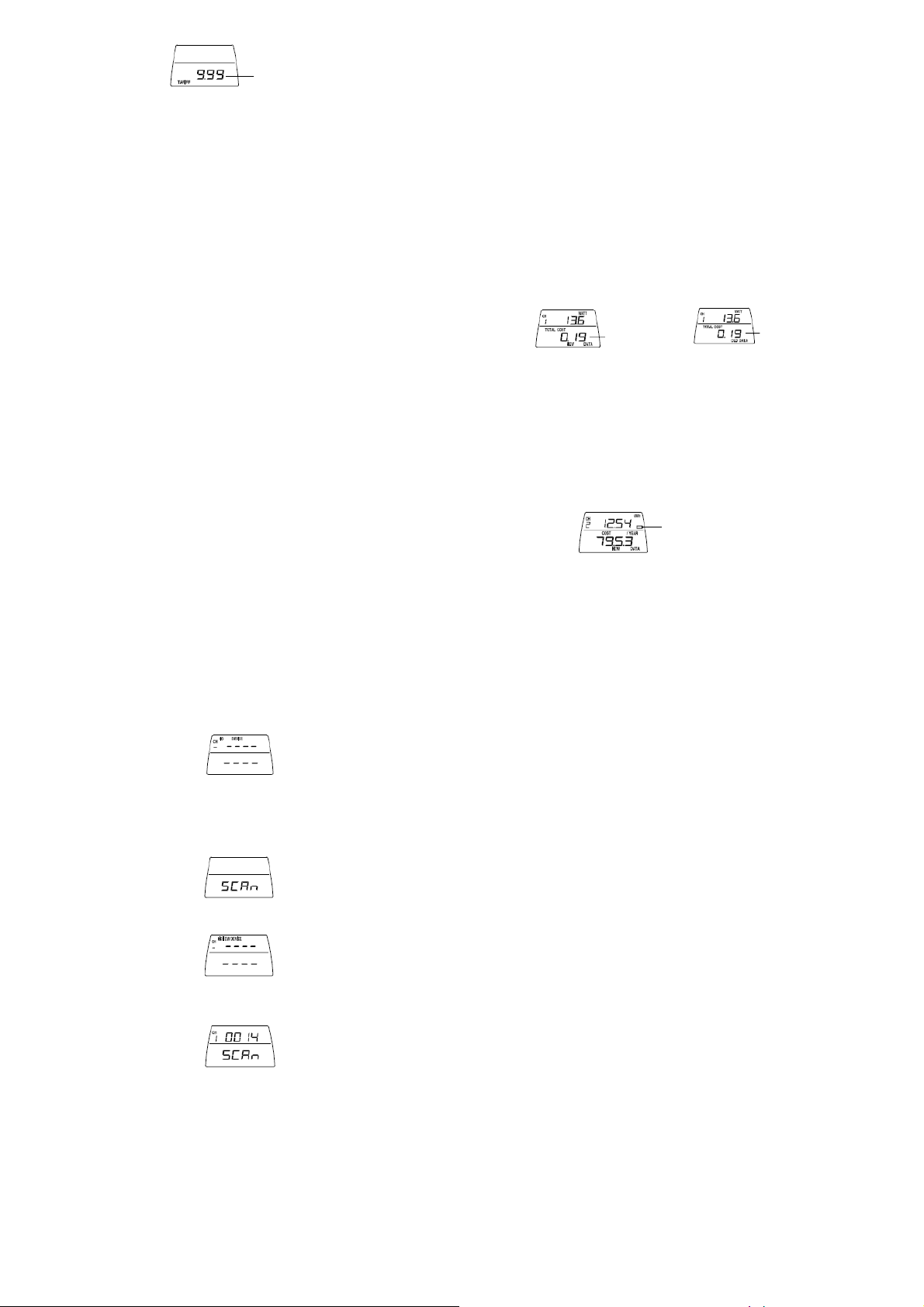

1. DISPLAY (kijelző) gomb
Ennek a gombnak a megnyomásával a kijelzési módot válthatjuk:
− pillanatnyi teljesítmény watt-ban (a kijelzőn „WATT” látható);
− maximális terhelési teljesítmény watt-ban (a kijelzőn „MAX
WATT” látható);
− energiafogyasztás kilowattórában (a kijelzőn „kWh” látható);
− havi költségbecslés (a kijelzőn „COST/MONTH” látható);
− évi költségbecslés (a kijelzőn „COST/YEAR” látható);
− az elektromos készülékek (pl. TV-készülék) összes működési
ideje órában (a kijelzőn „ON” …”h” látható);
− az energiamérés összideje órában (a kijelzőn „TOTAL”…”h”
látható).
készülék) összes működési ideje órában
az energiamérés összideje órában
Nyomjuk meg kb. 2 másodpercre a DISPLAY gombot, hogy
megjelenítsük az ehhez a csatornához hozzárendelt árammérő-egység
azonosítóját (mindegyik árammérő-egységnek saját azonosítója (ID)
van).
a csatorna
az árammérő egység
egyedi azonosítója
2. CH/+ gomb
Ezzel a gombbal váltunk az 1 ÷ 9 árammérő egység között (ha egynél
több árammérő egységet alkalmazunk).
a 6. csatorna
3. SAVE (költségmegtakarítás) gomb
Működtessük a SAVE-gombot a költségmegtakarítás megjelenítése
céljából (csak akkor működik, ha előzőleg bekapcsoltuk a SAVEfunkciót; alább a RESET-gombbal kapcsolatos információk között
olvashatjuk, hogyan kell bekapcsolni a SAVE-funkciót). A
költségmegtakarítás mindaddig látható a kijelzőn, amíg fel nem
engedjük ezt a gombot.
− A TOTAL COST kijelzési módban: a kijelzőn a
költségmegtakarítás/hó értéke %-ban jelenik meg.
költségmegtakarítás/hó %-ban
− A COST/MONTH kijelzési módban: a kijelzőn a
költségmegtakarítás/hó értéke jelenik meg.
költségmegtakarítás/hó
− A COST/YEAR kijelzési módban: a kijelzőn a
költségmegtakarítás/év értéke jelenik meg.
költségmegtakarítás/év
4. RESET gomb
−
Nyomjuk meg sorra a RESET – CH – RESET gombot egy csatorna
törlése céljából.
−
Nyomjuk meg sorra a RESET – DISPLAY – RESET gombot az
aktuális csatorna kinullázása céljából. A SAVE-funkció ugyanekkor
bekapcsolódik.
5. LEARN (keresés) gomb
−
Nyomjuk meg a LEARN-gombot kb. 2 másodpercre, hogy
elindítsuk a 6 másodperces keresést, és az új árammérő egységek
regisztrálása céljából. Nyomjuk meg még egyszer ezt a gombot a
felismert csatorna nyugtázására és tárolására.
−
Nyomjuk meg egyszer a LEARN-gombot, hogy megjelenítsük a már
csatlakoztatott árammérő egység(ek) pillanatnyi adatait.
6. TARIFF (díj) gomb
Be kell adni az áramdíjat az alábbi lépésekben, még mielőtt
elindítanánk a költségbecslés, a költségellenőrzés és a
költségszámítás funkciót:
− Nyomjuk meg a TARIFF-gombot, hogy elindítsuk az áramdíj-
beállítás üzemmódot; elkezd villogni a kijelző legfelső sora.
villog
− Nyomjuk meg a CHANNEL/+ gombot, hogy a villogó sor
tartalmát megváltoztassuk.
− Nyomjuk meg a TARIFF-gombot, hogy a következő sorra
jussunk.
− A kijelző legalsó sorának a kitöltése után nyomjuk meg újra a
TARIFF-gombot, hogy megerősítsük a beállításokat, és hogy
elhagyjuk az áramdíj-beállítás üzemmódot. Ha az áramdíjbeállítás üzemmódot időtúllépés (timeout) miatt hagyjuk el, a
készülék nem veszi át az új díjértéket, hanem továbbra is a régit
alkalmazza.
Figyelem! Ha a vevőn kijelzett információ már hosszabb ideje
nem lett aktualizálva, ill. nem változik, ez azt jelenti, hogy
túlcsordult az árammérő egység adatátviteli funkciója. Állítsuk
vissza ekkor az árammérő egységet (a megfelelő gomb 4
másodpercig tartó megnyomása által). Az árammérő egység
akkor küld túlcsordulást, ha a készülék a Reset-gomb
megnyomása óta 2 éve már folyamatos üzemben van.
7 Az árammérő-egység
A LED-jelzőfény jelzi az árammérő egység egy „Reset”-funkcióját is.
LED-jelzőfény
−
Hármat villan, amikor beindul az árammérő egység (ha bedugtuk
egy hálózati dugaszaljba).
−
Villog adatátvitel közben (kb. 5 másodpercenként).
Visszaállítási (Reset) funkció esetén:
−
Ha mintegy 4 másodpercig nyomva tartjuk, az összes adatot
kinullázza (a pillanatnyi teljesítményt és a maximális terhelési
adatokat).
−
A LED kb. 2 másodpercig világít, jelezvén ezzel, hogy a készülék
végrehajtotta a visszaállítást.
Felszerelés
1.
Dugjuk rá az árammérő egységet a hálózatra. Mintegy 3 másodperc
múlva hármat villan az árammérő egység LED-jelzőfénye, jelezvén
ezzel az üzemkész állapotát. Ha nem történik meg ez, akkor húzzuk
ki az egységet a hálózatból, és várjunk 2 percig. Majd végezzük el
újra a fenti műveletet. Hajtsuk végre újra az árammérő egység
visszaállítását.
2.
Rakjuk be az elemeket a vevőbe; a kijelzőn a „NO DEVICE” (nincs
készülék) üzenet és „--" jelenik meg. Ha nem ez történik, akkor
vegyük ki az elemeket, és várjunk 2 percig. Majd végezzük el újra
fenti műveletet.
3.
Az üzembeállításhoz össze kell kötni az energia-költség mérő
készüléket az árammérő egységgel. Nyomjuk meg kb. 2
másodpercig a vevő „LEARN” gombját, hogy elindítsuk a 6
másodperces keresést új csatornák után. Az LC-kijelző alsó sorában
a keresés közben a „SCAN” szöveg látható.
4.
A keresés befejődése után a kijelzőn a „NO NEW DEVICE” (nincs
új készülék) üzenet jelenik meg, ha a vevő nem talált új készüléket.
5.
Ha azonban talált új készüléket, akkor az LC-kijelző felső sorában
az árammérő egység azonosítója (ID) jelenik meg, míg az alsó
sorában a „SCAN”.
6.
Nyomjuk meg a LEARN-gombot, hogy ezt az áram-mérő egységet
CH1-ként (1. csatorna) nyugtázzuk. Vagy pedig nyomjuk meg a
CH/+ gombot, hogy az ehhez az árammérő egységhez hozzárendelni
kívánt csatornaszámot kiválasszuk, majd pedig nyomjuk meg a
LEARN gombot megerősítésül. Miután kiválasztottuk a helyes
csatornaszámot, azonnal regisztrálhatjuk is az árammérő egységet a
LEARN gomb megnyomása által (és a 6 másodperces keresés
elindításához, amikoris az alsó sorban a „SCAN+ szöveg látható).
7.
Ha nem akarjuk kiválasztani a talált árammérő egységet, a RESET
gomb megnyomása által ezt az egységet figyelmen kívül
hagyhatjuk.
8.
Ha a vevő egynél több árammérő egységet talált, az újonnan talált
egység egy új azonosítója jelenik meg a kijelzőn. Ismételjük meg a
6. és 7. lépést a többi csatorna regisztrálása céljából. Legfeljebb 9
csatorna regisztrációja lehetséges.
9.
Nyomjuk meg egy kissé hosszabb ideig a LEARN gombot, hogy
ismét a 3. lépést indítsuk el, ha nem találtuk meg az összes keresett
árammérő egységet.
10.
A keresés befejezése után egy automatikus keresési folyamat folyik
le.
Figyelem! Az árammérő egység összes lehetséges adata
korszerűsítése és vétele céljából minden egyes alkalommal meg
kell nyomni a LEARN-gombot az árammérő egység átvitt
adatainak a vételéhez.
Figyelem! Ha a vevő több mint egy órája nem tudott adatokat venni az
árammérő egységről, az LC-kijelző a ”NEW DATA" (új adatok) szöveg
helyett az "OLD DATA" (régi adatok) szöveget mutatja még akkor is, ha
a LEARN-gomb megnyomására nem találhatók érvényes adatok.
új adatok
régi adatok
Az elemkimerülés jelzése
Ha elemcserére van szükség, a kijelzőn jelzés jelenik meg erről. Az
elemállapot ellenőrzése az alábbi esetekben történik meg:
−
Elindulás után.
−
A vevő minden egyes órában megvizsgálja az elemek állapotát. Ha
alacsonynak találja az elemek kapacitását, megjeleníti a megfelelő
szimbólumot.
−
Ahányszor csak megnyomjuk a LEARN-gombot, a vevő
megvizsgálja az elemek állapotát. Ha az elemek kapacitását
alacsonynak találja, megjeleníti a megfelelő szimbólumot.
Az alacsony elemkapacitás kijelzése
Figyelem! Az előzőleg a vevőben tárolt információk nem károsodnak
vagy törlődnek az elemcsere következtében.
8 Karbantartás
••••
Rendszeres időközönként ellenőrizzük a készülék hibátlan voltát.
••••
Az LC-kijelző és a ház tisztítására kizárólag egy megnedvesített
puha ruhát használjunk. Oldószert vagy súrolószert ne használjunk!
••••
Ne merítsük vízbe az egységeket.
••••
Karbantartási vagy javítási munkákat csak olyan szakemberre
bízzunk, aki tisztában van a vonatkozó előírásokkal.
9 Eltávolítás
A használhatatlanná vált készüléket ne dobjuk a háztartási hulladék közé,
hanem adjuk le az érvényes törvényi szabályozásnak megfelelően az
elektromos hulladékok gyűjtőhelyén.
A kimerült elemeket vigyük speciális gyűjtőhelyre, vagy adjuk le
bármelyik olyan szaküzletben, ahol elemeket is árusítanak.
10 Műszaki adatok
Abszolút max. névleges kapacitás (rövididejű):
−
terhelés: 3600 W
−
áramerősség: 16 A
Üzemi feszültség: 230 V~; 50 Hz
Üzemi hőmérséklet 0°C ÷ +50°C
Elemek: 2 db LR44 gombelem, 1,5V
Méretek (sz x ma x mé):
−
vevő: 48 x 14,7 x 89,8 mm
−
árammérő (dugó nélkül): 61 x 83 x 83 mm
LC-kijelző feloldása: 0 ÷ 199,99 = 0,01
200,0 ÷ 1999,9 = 0,1
2000 ÷ 19999 = 1
Mérési tartományok:
Pillanatnyi teljesítmény/
maximális teljesítmény: 0 ÷ 3600 W
Díjszabás-tartomány: 0,00 ÷ 9,99
Összköltség ellenőrzése/havi költség becslése/
évi költség becslése: 0 ÷ 9999
Energiafogyasztás: 0 ÷ 19999 kWó
Energiamérés üzemideje/bekapcsoltsági idő:
0 ÷ 9999 óra
Havi/évi megtakarítás: -999 ÷ +9999
Havi %-os megtakarítás: -999 ÷ +100%
„OFL” kijelzés, ha tartományon kívül van (kivétel az elektromos
készülékek teljes bekapcsolási ideje). Túl-csordulás esetén az elektromos
készülékek teljes bekapcsolási idejéül „FFFF” jelenik meg.
Loading...
