Ładowarka NiCd-/NiMH “eN5“
+ INSTRUKCJAUŻYTKOWANIA
Nr. zam.:
1071007
WERSJA03/14
SPIS TREŚCI |
+ |
||
|
|
|
Strona |
1. |
Wprowadzenie.................................................................................................................... |
3 |
|
2. |
Objaśnienie symboli............................................................................................................ |
4 |
|
3. |
Zastosowanie zgodne z przeznaczeniem........................................................................... |
4 |
|
4. |
Zakres dostawy................................................................................................................... |
5 |
|
5. |
Opis produktu...................................................................................................................... |
5 |
|
6. |
Wskazówki dotyczące bezpieczeństwa.............................................................................. |
6 |
|
|
a) |
Informacje ogólne.......................................................................................................... |
6 |
|
b) |
Miejsce ustawienia......................................................................................................... |
7 |
|
c) |
Eksploatacja.................................................................................................................. |
8 |
|
d) |
Postępowanie z akumulatorami..................................................................................... |
9 |

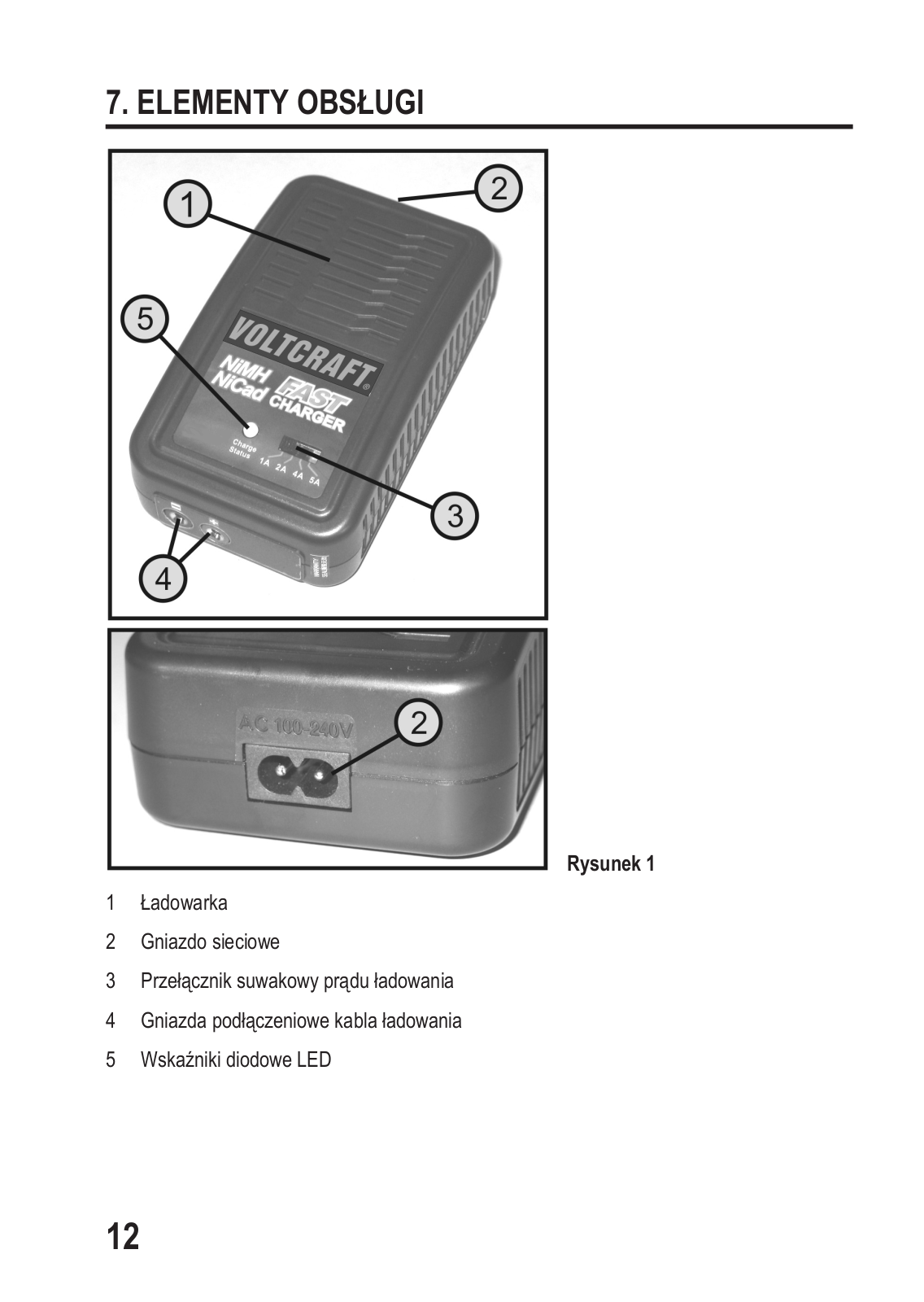

7. |
Elementy obsługi............................................................................................................... |
12 |
|
8. |
Przygotowanie kabla ładowania........................................................................................ |
13 |
|
9. |
Ładowanie......................................................................................................................... |
14 |
|
10. |
Wskaźniki LED.................................................................................................................. |
15 |
|
11. |
Konserwacja i utrzymanie ................................................................................................ |
15 |
|
12. |
Utylizacja........................................................................................................................... |
16 |
|
|
a) |
Informacje ogólne........................................................................................................ |
16 |
|
b) |
Baterie i akumulatory................................................................................................... |
16 |
13. |
Dane techniczne............................................................................................................... |
16 |
2
1. WPROWADZENIE
Szanowni Państwo,
kupując produkt Voltcraft® dokonali Państwo bardzo dobrego wyboru. Dziękujemy.
Voltcraft® - ta nazwa na obszarze techniki pomiarowej, ładowania i sieciowej oznacza ponadprzeciętne produkty jakościowe wyróżniające się fachową kompetencją, niespotykaną wydajnością oraz ciągłymi innowacjami.
Zarówno ambitny elektronik amator jak i profesjonalista wśród rodziny produktów Voltcraft® zawsze znajdzie optymalne rozwiązanie potrzebne do wykonania nawet najbardziej wymagających zadań. I rzecz szczególna: Dopracowana technikę i niezawodną jakość naszych produktów Voltcraft® oferujemy z niespotykanie korzystnym stosunkiem jakości do ceny. Tym samym tworzymy podstawy długiej, dobrej i udanej współpracy.
Życzymy zadowolenia z nowego produktu Voltcraft® !
Wszystkie zawarte tutaj nazwy firm i nazwy produktów są znakami towarowymi należącymi do poszczególnych właścicieli. Wszelkie prawa zastrzeżone.
W przypadku pytań natury technicznej należy zwracać się do:
Polska: |
Nr tel.: |
801 005 133 lub (12) 622 98 00 |
|
Nr fax: |
(12) 622 98 10 |
|
E-mail: |
bok@conrad.pl |
|
Godziny pracy: pn-pt 9.00-17.00 |
3
2. OBJAŚNIENIE SYMBOLI
Ten symbol jest stosowany, gdy występuje zagrożenie dla zdrowia użytkownika, np. ryzyko porażenia prądem elektrycznym.
Symbol wykrzyknika w trójkątnej ramce informuje o ważnych wskazówkach zawartych w niniejszej instrukcji, których należy bezwzględnie przestrzegać.
Symbol „strzałki“ pojawia się przy różnych poradach i wskazówkach dotyczących obsługi.
3. ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM
Ładowarka modelarska „eN5“ jest przeznaczona wyłącznie do zastosowań w modelarstwie do ładowania akumulatorów NiCd lub NiMH z 4 - 8 ogniwami przez odpowiedni dla nich czas.
Należy uważnie przeczytać cała instrukcję obsługi. Zawiera ona wiele ważnych informacji dotyczących ustawienia, eksploatacji i obsługi urządzenia. Należy bezwzględnie stosować się do wskazówek dotyczących bezpieczeństwa oraz innych informacji zawartych w niniejszej instrukcji,
Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagrożeniami jak np. zwarcie, pożar, porażenie prądem itp. Nie można dokonywać zmian produktu, przebudowywać go ani otwierać obudowy!
Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego.
4
4. ZAKRES DOSTAWY
•Ładowarka
•Kabel zasilający
•Kabel ładowania z otwartymi końcówkami
•Kabel ładowania z wtyczką Tamiya
•Instrukcja użytkowania
5. OPIS PRODUKTU
Ładowarkę można podłączyć do gniazda sieciowego (100 - 240 V/AC, 50/60 Hz).
Przeznaczony do ładowania pakiet akumulatorów (NiCd lub NiMH, 4 - 8 ognim) podłącza się kablem. Załączony kabel ładowania z jednej strony jest zakończony 4 okrągłymi wtykami 4 mm. Końcówki z drugiej strony są niezarobione. Do niezarobionych końcówek należy przylutować wtyczki pasujące do przeznaczonych do ładowania akumulatorów (nie zawarte w zestawie).
Odpowiedni prąd ładowania 1A, 2A, 4Alub 5Amożna wybrać przed rozpoczęciem ładowania przez odpowiednie ustawienie suwaka. Informacja o stanie naładowania podawane jest przez kolorowe diody LED.
5
6. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wygasa gwarancja. Producent nie ponosi odpowiedzialności za dalsze szkody!
Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie ponosi żadnej odpowiedzialności. W takich przypadkach wygasa gwarancja!
Szanowni Państwo, poniższe wskazówki dotyczące bezpieczeństwa i zagrożeń mają chronić nie tylko Państwa zdrowie, lecz także samo urządzenie.
Dlatego przed podłączeniem i uruchomieniem urządzenia należy uważnie przeczytać poniższe punkty.
a) Informacje ogólne
•Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokonywanie samowolnych przeróbek i/lub zmian produktu. Nie wolno demontować urządzenia.
•Prace związane z konserwacją, ustawieniem i naprawą urządzenia mogą być wykonywane tylko przez wykwalifikowanego pracownika/warsztat.
Wewnątrz urządzenia nie ma żadnych elementów wymagających ustawienia lub konserwacji przez użytkownika.
•Produkt nie jest zabawką i nie może dostać się w ręce dzieci. Produkt może być ustawiony, eksploatowany i magazynowany tylko w miejscu niedostępnym dla dzieci. Dotyczy to także akumulatorów. Dzieci mogą zmienić ustawienia lub doprowadzić do zwarcia akumulatora/pakietu akumulatorów, co może spowodować eksplozję. Zagrożenie dla życia!
•Konstrukcja produktu spełnia wymogi klasy ochrony II (podwójna lub wzmocniona izolacja). Należy uważać, aby nie uszkodzić i nie zniszczyć izolacji obudowy i kabla zasilającego.
•Ładowarka jest przystosowana do podłączenia do gniazda zasilania o napięciu 100 - 240 V/AC i częstotliwości 50/60 Hz . Nigdy nie używać ładowarki przy innym napięciu.
Gniazdo sieciowe dla zasilacza musi znajdować się w pobliżu urządzenia i musi być zapewniony łatwy dostęp do niego.
6
