VOLTCRAFT eN5 User guide [it]
CARICABATTERIE PER ACCUMULATORI
NiCd/NiMH „eN5“
* ISTRUZIONI
N. ordine:
1071007
VERSIONE 03/14
INDICE
Pagina
1. Introduzione ........................................................................................................................3
2. Spiegazione dei simboli ......................................................................................................4
3. Uso previsto .......................................................................................................................4
4. Fornitura ............................................................................................................................. 5
5. Descrizione del prodotto .....................................................................................................5
6. Avvertenze di sicurezza......................................................................................................6
a) Osservazioni generali....................................................................................................6
b) Luogo di installazione....................................................................................................7
c) Funzionamento .............................................................................................................8
d) Gestione degli accumulatori ..........................................................................................9
7. Controlli ............................................................................................................................12
8. Realizzazione di un cavo di carica ...................................................................................13
9. Esecuzione del processo di carica ...................................................................................14
10. Indicatori LED ...................................................................................................................15
11. Manutenzione e cura ........................................................................................................15
12. Smaltimento ....................................................................................................................16
a) Osservazioni generali..................................................................................................16
b) Batterie e accumulatori ...............................................................................................16
13. Caratteristiche tecniche ....................................................................................................16
*
2
1. INTRODUZIONE
Gentile Cliente,
la ringraziamo per aver acquistato un prodotto Voltcraft®. È un‘ottima scelta!
Voltcraft® nel campo delle tecniche di misurazione, carico e alimentazione è sinonimo di
prodotti di qualità superiore, che si distinguono per competenza professionale, prestazioni
eccezionali e una costante innovazione.
Dall‘appassionato di elettronica no all‘utente professionista, i prodotti Voltcraft® soddisfano
i requisiti più complessi con soluzioni sempre ottimali. In particolare, la tecnologia matura e
afdabile dei prodotti Voltcraft® offre un rapporto prezzo/prestazioni pressoché imbattibile.
Esistono quindi tutti i presupposti per una collaborazione duratura, procua e di successo.
Vi auguriamo di trarre grande soddisfazione dal vostro nuovo prodotto Voltcraft®!
Tutti i nomi di società e di prodotti citati sono marchi di fabbrica dei rispettivi proprietari. Tutti i
diritti riservati.
Per domande tecniche, rivolgersi ai seguenti contatti:
Italia: Tel.: 02 929811
Fax: 02 89356429
e-mail: assistenzatecnica@conrad.it
Lun - Ven: 9.00 - 18.00
3
2. SPIEGAZIONE DEI SIMBOLI
Questo simbolo viene utilizzato in caso di pericolo per l‘incolumità delle persone, ad
esempio in caso di rischio di folgorazione.
Il simbolo con il punto esclamativo in un triangolo indica istruzioni importanti
contenute nel presente documento che devono essere osservate.
Il simbolo della „freccia“ segnala speciali suggerimenti e indicazioni per l‘uso.
3. USO PREVISTO
Il caricabatterie per modellismo „eN5“ è progettato esclusivamente per uso privato nell‘ambito
del modellismo per il caricamento di accumulatori al NiCd o NiMH a 4 - 8 celle e per i tempi di
funzionamento correlati.
Leggere per intero e con attenzione queste istruzioni in quanto contengono molte informazioni
importanti per l‘installazione, il funzionamento e l‘utilizzo dell‘apparecchio. Rispettare rigorosamente le indicazioni di sicurezza e tutte le altre indicazioni riportate nel presente documento.
Qualsiasi uso diverso da quello descritto sopra può causare danni al prodotto e può implicare
anche altri rischi, come ad esempio cortocircuiti, incendi, scosse elettriche, ecc. Il prodotto non
deve essere modicato né trasformato in alcun modo, e il suo alloggiamento non deve essere
aperto.
Il prodotto è conforme alle norme di legge nazionali ed europee.
4
4. FORNITURA
• Caricabatterie
• Cavo di rete
• Cavo di carica con terminazioni del cavo perte
• Cavo di carica con spina Tamiya
• Istruzioni

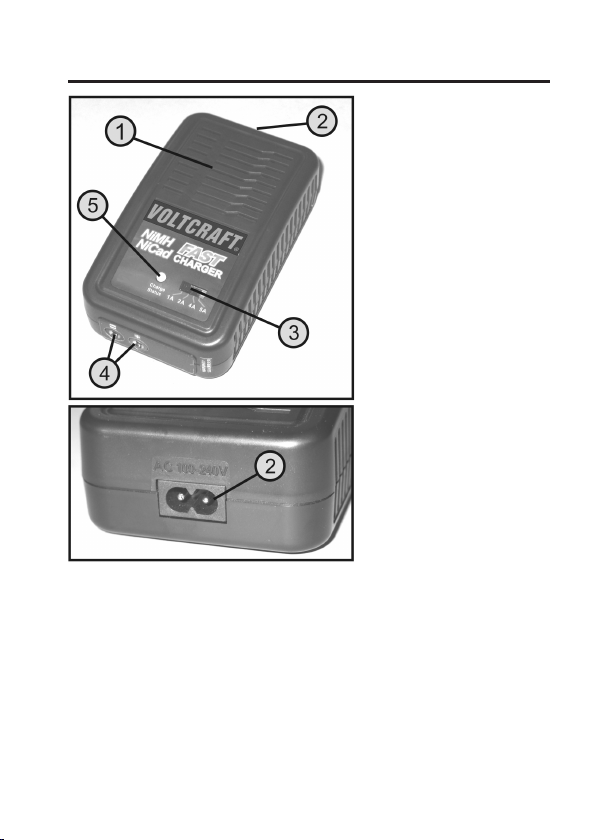

5. DESCRIZIONE DEL PRODOTTO
Il caricabatterie può essere collegato a una presa elettrica (100 - 240 V/AC, 50/60 Hz).
Il collegamento del pacco accumulatori da caricare (NiCd o NiMH, a 4 - 8 celle) avviene per
mezzo di un cavo di carica. Il cavo di carica fornito è dotato di due spine a banana da 4 mm da
una parte ed ha le estremità aperte dall‘altra. Alle estremità aperte vanno saldati dei connettori
adatti agli accumulatori (non inclusi nella fornitura).
La corrente di carica necessaria di 1 A, 2 A, 4 A o 5 A può essere regolata prima del processo
di carica per mezzo di un interruttore a scorrimento. Lo stato del caricabatterie viene segnalato
per mezzo di un indicatore LED a più colori.
5
6. INDICAZIONI DI SICUREZZA
La garanzia decade in caso di danni causati dalla mancata osservanza delle
istruzioni riportate in questo documento. Non ci assumiamo alcuna responsabilità per i danni indiretti.
Non ci assumiamo alcuna responsabilità in caso di danni a cose o persone
conseguenti all‘utilizzo improprio o alla mancata osservanza delle indicazioni
di sicurezza. In questi casi, la garanzia decade.
Gentile cliente, le indicazioni per la sicurezza fornite di seguito non hanno solo lo
scopo di proteggere l‘incolumità dell‘utente, ma anche di salvaguardare il prodotto.
È necessario pertanto leggere questi punti con estrema attenzione prima di collega-
re e mettere in funzione il prodotto.
a) Osservazioni generali
• Per motivi di sicurezza e di immatricolazione (CE), non è consentito apportare
• Eventuali interventi di manutenzione, regolazione o riparazione devono essere
All‘interno dell‘apparecchio non sono contenute parti da regolare o che richiedo-
• Questo prodotto non è un giocattolo e non deve essere lasciato alla portata dei
• La struttura del prodotto appartiene alla classe di isolamento II (isolamento dop-
• Il caricabatterie è progettato per essere collegato a una presa di corrente
La presa di corrente deve trovarsi nelle vicinanze dell‘apparecchio ed essere
modiche arbitrarie al prodotto Non smontare mai il prodotto.
eseguiti solo da personale specializzato o da centri qualicati.
no la manutenzione da parte dell‘utente.
bambini. Il prodotto, pertanto, deve essere installato, messo in funzione o riposto
in un luogo fuori dalla portata dei bambini. Le stesse indicazioni valgono per gli
accumulatori. I bambini potrebbero modicare le impostazioni o causare il cortocircuito dell‘accumulatore o del pacco accumulatori, con il conseguente rischio di
esplosione. Pericolo di morte!
pio o rinforzato). Fare attenzione a non danneggiare né distruggere l‘isolamento
dell‘involucro esterno e del cavo di rete.
con tensione di rete di 100 - 240 V/AC, 50/60 Hz. Non far mai funzionare
l‘apparecchio con una tensione diversa.
facilmente accessibile.
