VOLTCRAFT CNPS-45 User guide [ml]

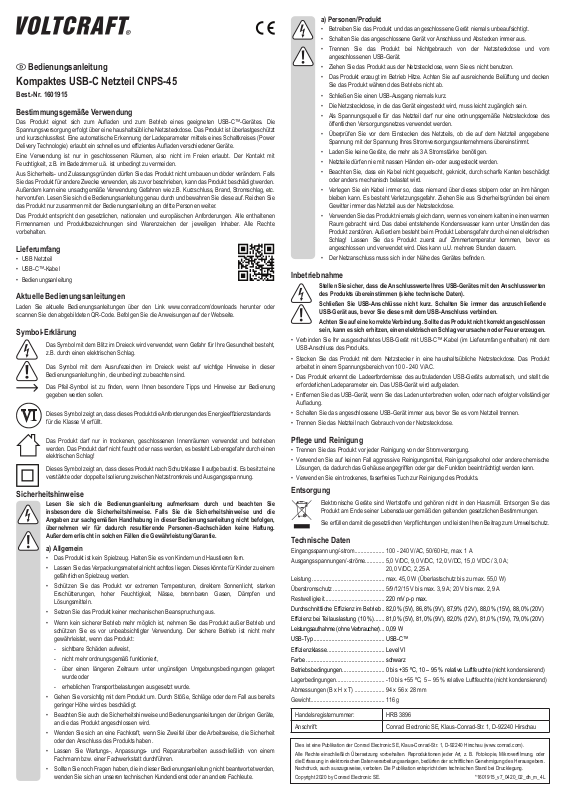

Bedienungsanleitung

Kompaktes USB-C Netzteil CNPS-45

Best.-Nr. 1601915

Bestimmungsgemäße Verwendung

Das Produkt eignet sich zum Auaden und zum Betrieb eines geeigneten USB-C™-Gerätes. Die

Spannungsversorgung erfolgt über eine haushaltsübliche Netzsteckdose. Das Produkt ist überlastgeschützt und kurzschlussfest. Eine automatische Erkennung der Ladeparameter mittels eines Schaltkreises (Power

Delivery Technologie) erlaubt ein schnelles und efzientes Auaden verschiedener Geräte.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• USB Netzteil

• USB-C™-Kabel

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Dieses Symbol zeigt an, dass dieses Produkt die Anforderungen des Energieefzienzstandards

für die Klasse VI erfüllt.

a) Personen/Produkt

• Betreiben Sie das Produkt und das angeschlossene Gerät niemals unbeaufsichtigt.

• Schalten Sie das angeschlossene Gerät vor Anschluss und Abstecken immer aus.

• Trennen Sie das Produkt bei Nichtgebrauch von der Netzsteckdose und vom angeschlossenen USB-Gerät.

• Ziehen Sie das Produkt aus der Netzsteckdose, wenn Sie es nicht benutzen.

• Das Produkt erzeugt im Betrieb Hitze. Achten Sie auf ausreichende Belüftung und decken Sie das Produkt während des Betriebs nicht ab.

• Schließen Sie einen USB-Ausgang niemals kurz.

• Die Netzsteckdose, in die das Gerät eingesteckt wird, muss leicht zugänglich sein.

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.

• Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

• Laden Sie keine Geräte, die mehr als 3 A Stromstärke benötigen.

• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Beachten Sie, dass ein Kabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird.

• Verlegen Sie ein Kabel immer so, dass niemand über dieses stolpern oder an ihm hängen bleiben kann. Es besteht Verletzungsgefahr. Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Produkt Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Der Netzanschluss muss sich in der Nähe des Gerätes benden.

Inbetriebnahme

Stellen Sie sicher, dass die Anschlusswerte Ihres USB-Gerätes mit den Anschlusswerten des Produkts übereinstimmen (siehe technische Daten).

Schließen Sie USB-Anschlüsse nicht kurz. Schalten Sie immer das anzuschließende USB-Gerät aus, bevor Sie dieses mit dem USB-Anschluss verbinden.

Achten Sie auf eine korrekte Verbindung. Sollte das Produkt nicht korrekt angeschlossen sein, kann es sich erhitzen, einen elektrischen Schlag verursachen oder Feuer erzeugen.

• Verbinden Sie Ihr ausgeschaltetes USB-Gerät mit USB-C™-Kabel (im Lieferumfang enthalten) mit dem USB-Anschluss des Produkts.

• Stecken Sie das Produkt mit dem Netzstecker in eine haushaltsübliche Netzsteckdose. Das Produkt arbeitet in einem Spannungsbereich von 100 - 240 V/AC.

• Das Produkt erkennt die Ladeerfordernisse des aufzuladenden USB-Geräts automatisch, und stellt die erforderlichen Ladeparameter ein. Das USB-Gerät wird aufgeladen.

• Entfernen Sie das USB-Gerät, wenn Sie das Laden unterbrechen wollen, oder nach erfolgter vollständiger

Auadung.

• Schalten Sie das angeschlossene USB-Gerät immer aus, bevor Sie es vom Netzteil trennen.

• Trennen Sie das Netzteil nach Gebrauch von der Netzsteckdose.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben

werden. Das Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag!

Dieses Symbol zeigt an, dass dieses Produkt nach Schutzklasse II aufgebaut ist. Es besitzt eine

verstärkte oder doppelte Isolierung zwischen Netzstromkreis und Ausgangsspannung.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Pege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung/-strom .................... 100 - 240 V/AC, 50/60 Hz, max. 1 A

Ausgangsspannungen/-ströme ............. 5,0 V/DC, 9,0 V/DC, 12,0 V/DC, 15,0 V/DC / 3,0 A;

Leistung ................................................ max. 45,0 W (Überlastschutz bis zu max. 55,0 W)

Überstromschutz .................................. 5/9/12/15 V bis max. 3,9 A; 20 V bis max. 2,9 A

Restwelligkeit ........................................ 220 mV p-p max.

Durchschnittliche Efzienz im Betrieb .. 82,0% (5V), 86,8% (9V), 87,9% (12V), 88,0% (15V), 88,0% (20V)

Efzienz bei Teilauslastung (10 %) ....... 81,0% (5V), 81,0% (9V), 82,0% (12V), 81,0% (15V), 79,0% (20V)

Leistungsaufnahme (ohne Verbraucher) ... 0,09 W

USB-Typ ............................................... USB-C™

Efzienzklasse ...................................... Level VI

Farbe .................................................... schwarz

Betriebsbedingungen ............................ 0 bis +35 ºC, 10 – 95 % relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen ................................ -10 bis +55 ºC, 5 – 95 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (B x H x T) .................... 94 x 56 x 28 mm

Gewicht ................................................. 116 g

Handelsregisternummer: HRB 3896

Anschrift: Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

20,0 V/DC, 2,25 A

Operating instructions

CNPS-45 Compact USB-C power adapter

Item no. 1601915

Intended use

This product is designed to charge and power compatible USB-C™ devices. Power is supplied via a standard household mains socket. The product is protected against overloads and short circuits. It automatically

recognizes the charging parameters using Power Delivery technology, enabling quick and efcient charging

for a range of different devices. This product is intended for indoor use only. Do not use it outdoors. Contact with moisture (e.g. in bathrooms)

must be avoided under all circumstances. For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for

purposes other than those described above may damage the product. In addition, improper use can cause

hazards such as a short circuit, re or electric shock. Read the instructions carefully and store them in a safe

place. Only make this product available to third parties together with its operating instructions. This product complies with statutory national and European regulations. All company and product names are

Delivery contents

• USB power adapter

• USB-C™ cable

• Operating instructions

Up-to-date operating Instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health, e.g. due to

an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important information in

these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on how to use the product.

This symbol indicates that the product meets the energy efciency requirements for Class VI.

• The product generates heat during use. Ensure that there is sufcient ventilation. Do not cover the product during use.

• Never short-circuit a USB output.

• The mains socket that the device is plugged into must be easily accessible.

• Only insert the power adapter into a standard mains socket that is connected to the public grid.

• Before plugging in the power adapter, check whether the voltage stated on the power adapter complies with the voltage of your electricity supplier.

• Do not charge devices that require a current of more than 3 A.

• Never connect or disconnect the power adapter if your hands are wet.

• Make sure that the cable is not squeezed, bent, damaged by sharp edges or subjected to mechanical stress.

• Always lay the cable so that nobody can trip over or become entangled in it. This poses a risk of injury. For safety reasons, disconnect the power adapter from the mains socket during storms.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated may destroy the product. There is also a risk of a fatal electric shock! Allow the product to reach room temperature before connecting it and putting it to use. This may take several hours.

• The mains connection must be near the device.

Setup

Ensure that the connection specications for your USB device comply with the

connection data for the product (see technical data). Do not short-circuit the USB ports. Always turn off the USB device that you want to

connect before connecting it to the USB port. Make sure that the device is connected properly, otherwise the product may become hot

or cause an electric shock or re.

• Turn off your USB device and connect it to the USB socket on the product using the USB-C™ cable (included with the product).

• Insert the mains plug into a standard household mains socket. The working voltage is 100–240 V/AC.

• The product automatically detects the charging specications of the USB device and adjusts the charging parameters accordingly. The USB device will start to charge.

• Disconnect the USB device to stop the charging process, or when charging is complete.

• Always turn the USB device off before unplugging it from the power adapter.

• Remove the power adapter from the mains socket after use.

Care and cleaning

• Always disconnect the product from the power supply before cleaning it.

• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may damage the housing or cause the product to malfunction.

• Use a dry, lint-free cloth to clean the product.

This product must only be used in dry, enclosed indoor areas. It must not become damp or wet,

as this may cause a fatal electric shock!

This symbol indicates that this product is built according to protection class II. It is equipped with

reinforced or dual insulation between the mains circuit and the output voltage.

Safety instructions

Read the operating instructions and safety information carefully. If you do not follow the

safety instructions and information on proper handling in this manual, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

• This product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly, as it may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in adverse ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

• Always observe the safety and operating instructions of any other devices which are connected to the product.

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or a specialist repair centre.

• If you have any questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

a) Persons/product

• Never leave the product and the connected device unattended during use.

• Always turn off the connected device before connecting and disconnecting the product from the mains .

• Unplug the connected USB device from the product when you are not using it.

• Disconnect the product from the mains socket when you are not using it.

Disposal

Electronic devices are recyclable waste and must not be placed in household waste. At the end

of its service life, dispose of the product according to the relevant statutory regulations.

You thus full your statutory obligations and contribute to the protection of the environment.

Technical data

Input voltage/current ............................. 100–240 V/AC, 50/60 Hz, max. 1 A

Output voltages/currents: ..................... 5,0 V/DC, 9,0 V/DC, 12,0 V/DC, 15,0 V/DC / 3,0 A;

Power ................................................... Max. 45.0 W (overload protection up to max. 55.0 W)

Over current protection ......................... 5/9/12/15 V up to max. 3.9 A; 20 V up to max. 2.9 A

Ripple ................................................... 220 mV p-p max.

Average active efciency ...................... 82.0% (5V), 86.8% (9V), 87.9% (12V), 88.0% (15V), 88.0% (20V)

Efciency at low load (10 %) ................ 81.0% (5V), 81.0% (9V), 82.0% (12V), 81.0% (15V), 79.0% (20V)

Power consumption (without load) ....... 0.09 W

USB type .............................................. USB-C™

Efciency class ..................................... Level VI

Colour ................................................... Black

Operating conditions ............................. 0 to +35 °C, 10–95 % relative humidity (non-condensing)

Storage conditions ................................ -10 to +55 °C, 5–95 % relative humidity (non-condensing)

Dimensions (W x H x D) ....................... 94 x 56 x 28 mm

Weight .................................................. 116 g

Commercial Registration Number: HRB 3896

Manufacturer: Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming, or the capture in

electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.

20,0 V/DC, 2.25 A

+ 2 hidden pages
