Inteligentní nabíjecí stanice
„CHARGE MANAGER CM 2016“
Obj. č.: 20 20 16
1. Úvod ..........................................................................................................4
2. Účel použití nabíječky a její základní parametry....................................4
3. Bezpečnostní předpisy.............................................................................6
4. Všeobecné informace o akumulátorech.................................................7
a) Akumulátory NiCd............................................................................................................7
b) Akumulátory NiMH...........................................................................................................7
c) Akumulátory NiZn............................................................................................................7
Co znamená pojem paměťový efekt akumulátorů NiCd......................................................8
Poznámky ke konstrukci a k nabíjení akumulátorů NiCd a NiMH........................................8
Vysvětlení pojmu „C rate“ a „nabíjecí účinnost akumulátoru“ ..............................................9
Poznámky ke konstrukci a k nabíjení akumulátorů NiZn .....................................................9
5. Nastavení vhodného nabíjecího a vybíjecího proudu akumulátorů....10
a) Nabíjecí proud 500 mA..................................................................................................10
b) Nabíjecí proud 0,5 C......................................................................................................10
c) Nabíjecí proud 1 C.........................................................................................................10
d) Vybíjecí proud akumulátoru...........................................................................................11
6. Součásti a ovládací tlačítka nabíječky..................................................12
a) Horní strana nabíječky...................................................................................................12
b) Zadní strana nabíječky ..................................................................................................13
7. Přehled funkcí (programů) údržby akumulátorů ..................................14
a) Přepnutí nabíječky do režimu udržovacího nabíjení akumulátorů .................................14
b) Režim úspory odběru proudu z napájecího zdroje nabíječky ........................................14
c) Paměť nabíječky............................................................................................................14
8. Symboly a ostatní informace zobrazované na displeji nabíječky .......15
a) Zobrazení napětí akumulátoru.......................................................................................15
b) Grafické zobrazení stavu nabití nebo vybití akumulátoru ..............................................15
c) Zobrazení hodnoty nabíjecího a vybíjecího proudu.......................................................15
d) Měření času (doby trvání údržby akumulátoru) .............................................................15
e) Kapacita dodaná do akumulátoru a odebraná z akumulátoru.......................................15
9. Uvedení nabíječky do provozu ..............................................................16
Připojení nabíječky k napájení...........................................................................................16
10. Použití nabíječky (volba programů údržby akumulátorů)..................17
a) Volba druhu udržovaných akumulátorů NiMH / NiCd nebo NiZn...................................17
b) Nastavení (volba) programů údržby akumulátorů..........................................................18
c) Nastavení nabíjecího a vybíjecího proudu akumulátorů ................................................19
d) Nastavení programů údržby dalších akumulátorů .........................................................20
e) Přerušení (ukončení) programu údržby akumulátoru ....................................................20
2
11. Zobrazení parametrů a dalších informací na displeji nabíječky........21
a) Základní zobrazení na displeji nabíječky.......................................................................21
b) Detailní zobrazení na displeji nabíječky.........................................................................21
c) Ukončení programu údržby akumulátoru.......................................................................22
d) Režim udržovacího nabíjení akumulátorů .....................................................................22
e) Rozeznání vadného (poškozeného nebo nesprávného) akumulátoru...........................23
12. USB konektor (připojení nabíječky k PC)............................................23
13. Případné závady nabíječky a jejich odstranění ..................................23
14. Údržba a čištění nabíječky...................................................................24
15. Technické údaje....................................................................................24
K této nabíječce si můžete u firmy Conrad objednat adaptér s kabelem o délce 2 m se zástrčkou
do autozásuvky, kterou můžete tuto nabíječku napájet na svých cestách automobilem (viz
následující vyobrazení).
Automobilový adaptér (12 V / 24 V), objednací číslo: 85 24 11
3
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup analyzátoru tělesných hodnot MD 4810.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se
vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či
profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
2. Účel použití nabíječky a její základní parametry
Tuto nabíječku můžete použít na svých cestách po celém světě, neboť její síťový napájecí adaptér
(zdroj) lze zapojit do síťových zásuvek se střídavým napětím od 100 do 240 V. S vhodným
adaptérem (kabelem se zástrčkou do zásuvky cigaretového zapalovače) ji můžete používat také
v automobilech s palubním napětím 12 V (tento adaptér není součástí dodávky této nabíječky).
Jedná se o špičkový výrobek firmy „Voltcraft“, který je kombinací nabíječky s funkcí rychlého
nabíjení a diagnostické stanice s perfektní údržbou akumulátorů.
Speciálně vyvinutý mikroprocesor Vám zajistí údržbu (nabíjení, vybíjení, otestování, cyklické
nabíjení, oživení a udržovací nabíjení) současně až čtyř akumulátorů následujících typů a velikostí
ve 4 na sobě nezávislých nabíjecích šachtách „Slot 1“ až „Slot 4“:
NiCd (nikl-kadmiové akumulátory) s jmenovitým napětím „1,2 V“ velikostí „AAA“ (mikrotužkové
provedení), AA“ (tužkové provedení), C“ (akumulátory do dětských hraček) a „D“ (monočlánky).
NiMH (nikl-kovohybridní neboli nikl-metalhybridní akumulátory) s jmenovitým napětím „1,2 V“
velikostí „AAA“ (mikrotužkové provedení), AA“ (tužkové provedení), C“ (akumulátory do dětských
hraček) a „D“ (monočlánky).
NiZn (nikl-zinkové akumulátory) s jmenovitým napětím „1,6 V“ velikostí „AAA“ (mikrotužkové
provedení) nebo „AA“ (tužkové).
Kromě toho můžete touto nabíječkou nabíjet ve dvou nabíjecích šachtách „Slo tA“ a „Slot B“ také
akumulátorové baterie (NiCd / NiMH) s jmenovitým napětím 9 V (takzvané destičkové provedení).
V této nabíjecí stanici můžete současně nabíjet akumulátory NiCd a NiMH společně, a to
nezávisle na jejich kapacitě a velikosti (do každé nabíjecí šachty této nabíječky můžete vložit
akumulátory různých velikostí s různou jmenovitou kapacitou). Akumulátory NiZn musíte v této
nabíječce nabíjet samostatně (do nabíječky můžete i v tomto případě vložit akumulátory NiZn
různých velikostí AA nebo AAA s různou jmenovitou kapacitou).
Pět speciálních programů údržby akumulátorů (nabíjení, vybíjení, cyklická údržba akumulátorů,
oživení a otestování akumulátorů) lze nastavit pro každou nabíjecí šachtu zvlášť, a to nezávisle na
velikosti a kapacitě do nabíjecí šachty vložených akumulátorů (NiCd / NiMH / NIZn).
Důležité upozornění: Budete-li provádět údržbu akumulátorů NiZn, pak je nesmíte současně
udržovat (nabíjet) v nabíječce společně s akumulátory NiCd nebo NiMH! V tomto případě by
hrozilo poškození do nabíječky vložených akumulátorů!
4
Zjištění plného nabití akumulátoru na principu PVD (Peak-Voltage-Detection = detekce
vrcholového napětí) neboli metodou přírůstku (rozdílu) napětí „-∆U“. Tento způsob detekce
zaručuje, že budou akumulátory nabity na 100 % své dosažitelné kapacity. Po ukončení nabíjení
akumulátoru provede nabíječka automatické přepnutí na takzvané udržovací nabíjení
akumulátoru.
Přehledný displej z tekutých krystalů (LCD) Vám podá zprávu o každém ošetřovaném akumulátoru
zvlášť (hodnota nabíjecího nebo vybíjecího proudu, doba trvání nabíjení nebo vybíjení
akumulátoru, změřená nebo dosažená kapacita ošetřovaného akumulátoru, informace
o probíhajícím programu údržby akumulátoru zobrazením různých symbolů).
Pomocí 3 ovládacích tlačítek můžete ručně zvolit požadovanou funkci údržby akumulátoru
v příslušné nabíjecí šachtě (nabíjení, vybíjení, oživení nebo zjištění kapacity akumulátorů)
a zobrazit v příslušných segmentech displeje nabíječky potřebné informace.
Automatickým vybitím a nabitím akumulátoru můžete zbavit akumulátory (NiCd) jejich
nepříjemného, takzvaného „paměťového efektu“. Tímto způsobem a pomocí funkce oživení
můžete oživit i staré (již unavené) akumulátory NiMH, neboť i tyto začnou po určité době vykazovat
částečný paměťový efekt.
Zformátování poškozených akumulátorů. Funkce oživení (recyklování, regenerování) akumulátorů:
Akumulátor bude tak dlouho nabíjen (vybíjen a nabíjen), dokud nabíječka nezjistí „měřitelný“
přírůstek jeho dosažitelné kapacity. Tato nabíječka pozná poškozené a vadné akumulátory.
Prosím, přečtěte si pozorně tento návod k obsluze a kapitolu „3. Bezpečnostní předpisy“, dříve
než začnete tuto nabíječku používat. Abyste nabíječku uchovali v dobrém stavu a zajistili její
bezpečný provoz, je třeba abyste tento návod k obsluze bezpodmínečně dodržovali!
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení nabíječky do
provozu a k její obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu
kdykoliv přečíst! Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim
odevzdali i tento návod k obsluze.
K této nabíječce můžete také připojit osobní počítač (notebook). Po nainstalování speciálního
programu „CM2016 Logger Software V2.10“, který si můžete bezplatně stáhnout z internetu,
můžete pomocí tohoto programu provést různá vyhodnocení informací o nabíjených
akumulátorech a provést nastavení parametrů této nabíječky.
5
3. Bezpečnostní předpisy
Prosím, přečtěte si pozorně tento návod k obsluze, dříve než začnete nabíječku používat.
Dodržujte uvedené bezpečnostní předpisy.
Nabíjejte pouze akumulátory, které lze dobíjet, tedy NiCd, NiMH a NiZn. Touto
nabíječkou nesmíte nabíjet normální baterie (jako jsou například suché články,
alkalické baterie atd.). Tyto baterie by mohly při nabíjení explodovat a způsobit tak
značné škody nebo ohrožení zdraví! Touto nabíječkou nelze nabíjet lithiové
akumulátory a alkalické akumulátory „RAM“.
POZOR! Před vložením akumulátorů do nabíječky zkontrolujte, zda nejsou zkorodované, prasklé
(netěsné) nebo zda nevykazují jiná poškození. Takovéto akumulátory nenabíjejte a zlikvidujte je
podle platných předpisů.
Vadné akumulátory jsou zvláštním odpadem (nepatří v žádném případě do normálního
domovního odpadu) a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí. K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v
prodejnách s elektrospotřebiči nebo ve sběrných surovinách.
Šetřete životní prostředí! Přispějte k jeho ochraně
• Dodržujte nabíjecí proudy a údaje, které jsou uvedeny na akumulátorech (které uvádí jejich
výrobce). Nenastavujte v příslušné nabíjecí šachtě vyšší než výrobcem doporučený nabíjecí
proud akumulátoru. Z bezpečnostní důvodů a z důvodu registrace CE nelze provádět na
nabíječce a na jejím síťovém napájecím zdroji žádné změny v jejich vnitřních zapojeních.
• Nepoužívejte nikdy k napájení nabíječky jiný síťový napájecí adaptér (zdroj), než který je
k nabíječce přiložen. Pokud nebudete nabíječku používat, vytáhněte zástrčku síťového
napájecí adaptéru ze síťové zásuvky (toto proveďte rovněž i s adaptérem 12 V).
• Tato nabíječka je určena k napájení ze sítě 100 - 240 V AC / 50 - 60 Hz. Z tohoto důvodu
zacházejte s nabíječkou zvláště opatrně, jako s jinými přístroji, které jsou napájeny síťovým
napětím. Nabíječky nejsou žádné dětské hračky a nepatří do rukou malých dětí. Při používání
nebo skladování nabíječek zajistěte, aby k těmto přístrojům neměly přístup malé děti.
• Pro používání nabíječky zvolte vhodné místo s dostatečným přístupem vzduchu, bez přímého
slunečného záření, v dostatečné vzdálenosti od tepelných zdrojů, motorů a vibrujících přístrojů.
• Nabíječku nevystavujte přílišné vysoké vlhkosti vzduchu (nad 85 %), působení prachu a tepla
(nad 50 °C, například v uzavřeném automobilu). Nepokládejte tuto nabíječku na stolní ubrusy,
koberce a podobné podklady, které omezují cirkulaci vzduchu. Nabíječka nesmí být používána
ve venkovním prostředí.
• Akumulátory se mohou při nabíjení značně zahřívat (zvláště při nastavení velkých nabíjecích
proudů). Buďte proto opatrní při jejich vyndávání po jejich nabití z nabíječky.
• Před čištěním odpojte nabíječku od sítě. Čistěte ji pouze suchým lněným hadříkem, který při
větším znečistění lehce navlhčíte vodou. K čištění nabíječky nepoužívejte žádná chemická
rozpouštědla (ředidla barev a laků).
• Do nabíječky a do jejího síťového napájecího zdroje se nesmějí dostat žádné kapaliny. Pokud
by však vnikla do vnitřku nabíječky nebo do síťového napájecího zdroje nějaká kapalina
(voda), odpojte okamžitě nabíječku od síťového napájení a obraťte se na naše servisní
středisko (na svého prodejce), který Vám zajistí opravu nabíječky v autorizovaném servisu.
6
4. Všeobecné informace o akumulátorech
a) Akumulátory NiCd
Výhody:
• Malý vnitřní odpor.
• Plochá vybíjecí charakteristika.
• Možnost použití rychlého nabíjení.
• 1000 až 2000 nabíjecích a vybíjecích cyklů.
• Možnost dlouhodobého skladování vybitých akumulátorů.
• Vysoká hustota (koncentrace) energie (cca 50 Wh/kg).
• Schopnost dodávat velké proudy (velký odběr proudu).
Nevýhody:
• Tyto akumulátory trpí takzvaným paměťovým efektem.
• Relativně vysoké samovybíjení.
• Tyto akumulátory obsahují životu nebezpečný těžký kov (kadmium).
• Připravuje se zákaz prodeje těchto akumulátorů v EU.
b) Akumulátory NiMH
Výhody:
• Vyšší kapacita než u akumulátorů NiCd (při stejné velikosti).
• Šetří životní prostředí (neobsahují kadmium).
• 1000 až 2000 nabíjecích a vybíjecích cyklů.
• Vysoká hustota (koncentrace) energie (cca 50 - 70 Wh/kg).
Nevýhody:
• Nižší schopnost dodávat velké proudy (nižší odběr proudu).
• Velmi rychlé samovybíjení.
• Tyto akumulátory trpí takzvaným paměťovým efektem (avšak méně než NiCd).
• Omezený rozsah provozní teploty.
• Náchylnost na nabíjení / vybíjení (například přebití nebo podvybití).
c) Akumulátory NiZn
Výhody:
• Poměrně vysoké jmenovité napětí 1,6 V oproti akumulátorům NiCd nebo NiMH, které mají
jmenovité napětí 1,2 V. Z tohoto důvodu lze sestavit z těchto akumulátorů akumulátorové
baterie s vyšším napájecím napětím než z akumulátorů NiCd nebo NiMH.
• Nízké samovybíjení – okolo 8 % (za jeden měsíc).
• Vysoká hustota (koncentrace) energie (55 až 75 Wh/kg).
• Vysoký poměr výkon / hmotnost (více než 200 W/kg).
• Dobré vlastnosti při nízkých teplotách.
• Tyto akumulátory neobsahují životu nebezpečné těžké kovy (kadmium, rtuť, olovo) a z tohoto
důvodu neohrožují životní prostředí.
• Poměrně nízká cena aktivních materiálů.
Nevýhody:
• Poměrně nízká životnost (100 až 500 vybíjecích a nabíjecích cyklů).
• K nabíjení těchto akumulátorů je nutné použít speciální nabíječky.
7
Co znamená pojem paměťový efekt akumulátorů NiCd
Upozornění: Tímto paměťovým efektem trpí částečně i akumulátory NiMH.
Jestliže provedete dobití akumulátoru NiCd před jeho úplným vybitím pomocí normálních
nabíječek, mohou se vytvořit na jeho záporné elektrodě krystalky kadmia. Akumulátor si
zapamatuje tento neúplný stav vybití a uloží jej „jakoby do své paměti“. Po vícenásobném
zopakování těchto dílčích dobíjení akumulátoru (bez jeho předchozího vybití) se kapacita takto
udržovaného akumulátoru stále snižuje. Tomuto jevu lze zabránit tím, že dříve než přistoupíte
k nabíjení tohoto typu akumulátoru, počkáte, dokud se akumulátor zcela nevybije.
Tento paměťový efekt vzniká i následkem velmi malých nabíjecích a vybíjecích proudů jakož i po
delším skladování akumulátorů. Kromě toho se ještě vytvářejí na niklové elektrodě těchto
akumulátorů krystalky hydroxidu draselného, které brání efektivnímu využití plochy této elektrody.
Akumulátory NiCd (případně NiMH) postižené paměťovým efektem lze znovu oživit (provést jejich
regeneraci) ve speciálních nabíječkách s funkcí vybíjení.
K potlačení tohoto paměťového efektu doporučují výrobci standardních nabíječek provádět
v pravidelných intervalech (po každém 5. až 10. nabití) vybití akumulátoru až na jeho dovolené
koncové napětí. U této nabíječky tento problém odpadá (akumulátor nemusíte zcela vybíjet),
neboť je tato nabíječka vybavena funkcí vybíjení akumulátorů.
Poznámky ke konstrukci a k nabíjení akumulátorů NiCd a NiMH
Na rozdíl od obyčejných baterií, které získají potřebné napětí (potřebný náboj) již při výrobě,
představují akumulátory elektrochemické zásobníky, které je třeba před jejich použitím nabít.
Akumulátory se skládají ze dvou elektrod a elektrolytu. Uvnitř akumulátoru probíhají chemické
reakce, které jsou zvratné a dokážou tak znovu nabít vybitý akumulátor.
Pokud je do nabíjeného akumulátoru přiváděn příliš vysoký nabíjecí proud, pak vznikají následkem
elektrolýzy na elektrodách malé bublinky kyslíku, které zmenšují účinnou plochu elektrod
a způsobují zvýšení vnitřního odporu akumulátorů. Tím dochází ke snížení efektivnosti nabíjení,
akumulátor se stále více a více zahřívá, neboť do něj nelze zcela uložit všechnu přiváděnou
energii. V tomto případě může tlak uvnitř akumulátoru dosáhnout velmi vysokých hodnot, což
může způsobit vypouštění plynu bezpečnostním ventilkem akumulátoru. Takovéto akumulátory je
třeba zlikvidovat podle zákonných předpisů, aby nedocházelo k ohrožení životního prostředí.
K nabíjení akumulátoru je třeba použít takzvané nabíjecí napětí, které musí být vyšší než
jmenovité napětí akumulátoru. Kromě toho musí být při nabíjení akumulátoru použito větší
množství elektrické energie (mAh, Ah), než dokáže nabíjený akumulátor přijmout (než je jeho
jmenovitá kapacita). Tento poměr přiváděné a odebírané energie nazýváme účinností
akumulátoru. Typická nabíjecí účinnost akumulátorů NiCd a NiMH je asi 0,72. To znamená, že
musíme do akumulátoru přivést 140 % energie, abychom jej nabili na 100 % jeho jmenovité
(respektive dosažitelné) kapacity .
Příklad: Při jmenovité kapacitě akumulátoru 2000 mAh musíme do něj přivést 2800 mAh.
Kapacita (elektrická energie), kterou lze z akumulátoru (z akumulátorové baterie) odebrat a která
značně závisí na odebíraném (vybíjecím) proudu, je směrodatnou charakteristikou stavu a kvality
akumulátoru. Při nabíjení do akumulátoru přiváděnou energii nelze považovat za rozhodující
hodnotu, která by vypovídala o stavu akumulátoru, neboť při tomto procesu se část této energie
ztrácí (například přeměnou v tepelnou energii).
Jmenovitá kapacita akumulátoru, kterou uvádí jeho výrobce, znamená teoreticky maximální
množství náboje, které může akumulátor vydat (poskytnout). To znamená, že z akumulátoru
s jmenovitou kapacitou 2000 mAh můžeme teoreticky odebírat po dobu dvou hodin proud
o hodnotě 1000 mA (1 A). Tato hodnota však závisí na mnoha faktorech (na stavu akumulátoru,
na velikosti vybíjecího proudu, na jeho stáří, na teplotě atd.). Dejte rovněž pozor na to, že u většiny
akumulátorů všech typů dochází časem k jejich samovybíjení.
8
Vysvětlení pojmu „C rate“ a „nabíjecí účinnost akumulátoru“
U nabíječek je velmi významný pojem „C rate“ (anglicky „míra kapacity“, vybíjecí [nabíjecí] proud).
Tato míra kapacity (dále jen „C“ nebo „CA“) představuje hodnotu elektrického proudu, která se
normálně uvádí při nabíjení nebo vybíjení akumulátoru (tato takto označovaná hodnota znamená
tedy nabíjecí nebo vybíjecí proud). Přitom odpovídá tato hodnota v ampérech jmenovité kapacitě
akumulátoru v ampérhodinách, to znamená, že pro akumulátor s jmenovitou kapacitou 2000 mAh
platí „1C = 2000 mA“ (2C = 4000 mA).
Dejte přitom pozor na to, že kapacita (energie), kterou můžete odebrat z akumulátoru, závisí na
vybíjecím proudu (na proudu, který z akumulátoru odebíráte). Čím nižší bude hodnota vybíjecího
proudu, tím vyšší bude i energie (kapacita), kterou budete moci odebrat z akumulátoru.
Míra kapacity akumulátorů „C“ (nebo případně „CA“ = vybíjecí proud) bývá uváděna
u renomovaných výrobců většinou jako „C/3“. To znamená, že můžeme z akumulátoru
s jmenovitou kapacitou 2500 mAh odebírat proud o hodnotě 850 mA (= cca „C/3“), abychom
z něho odebrali jeho plnou jmenovitou kapacitu. Uvede-li naopak výrobce akumulátoru
s jmenovitou kapacitou 2500 mAh vybíjecí proud „C/10“, což znamená 250 mA, pak musíme
vycházet z toho, že při vybíjecím (odebíraném) proudu 850 mA neodebereme z akumulátoru jeho
plnou kapacitu, tedy 2500 mAh! Akumulátory s označením „C/10“ patří mezi akumulátory horší
kvality.
Nabíjecí účinnost akumulátoru (nabíjecí koeficient): K určení doby trvání nabíjení akumulátoru
je třeba zohlednit jeho nabíjecí účinnost neboli nabíjecí koeficient (Charge factor). Energie, kterou
budeme muset dodat akumulátoru s jmenovitou kapacitou 1500 mAh je třeba v normálním případě
vynásobit koeficientem 1,4 (140 %), z toho vyplývá: 1,4 x 1500 mAh = 2100 mAh.
Bude-li činit u tohoto akumulátoru zvolený nabíjecí proud „2C = 3000 mA“, pak z toho vyplývá
doba trvání nabíjení: 2100 Ah / 3000 mA = 0,7 hodin, čili asi 42 minut.
Mnozí výrobci akumulátorů NiCd nebo NiMH (nebo jiných typů akumulátorů) uvádějí pro rychlé
nabíjení svých akumulátorů hodnotu parametru „C rate“ až „1C“. Nabíjecí proud je přitom
považován za konstantní a nepřerušovaný.
Důležité upozornění:
Abyste mohli použít k nabíjení akumulátorů vysoké nabíjecí proudy (1C), musejí být
tyto akumulátory dimenzovány na rychlé nabíjení. Dejte proto prosím pozor na
hodnoty „C“ a nabíjecí proudy, které uvádí výrobce příslušného akumulátoru!
Poznámky ke konstrukci a k nabíjení akumulátorů NiZn
Princip funkce nikl-zinkového akumulátoru je znám již od počátku minulého století (od roku 1901).
Akumulátor NiZn byl poprvé sestrojen ve 30. letech minulého (dvacátého) století. Z důvodů jeho
poměrně nízké životnosti (asi 100 nabíjecích a vybíjecích cyklů) ale nedošlo v té době k jeho
průmyslovému využití a ke komerčnímu rozšíření.
V současné době se však se začaly tyto akumulátory opět používat, neboť vykazují dobré
elektrické vlastnosti a dobrou recyklovatelnost (oproti akumulátorům NiCd, které obsahují životu
nebezpečný těžký kov kadmium). Aby nalezly tyto akumulátory široké uplatnění, snaží se nyní
výrobci těchto akumulátorů prodloužit jejich životnost.
Nikl-zinkové akumulátory se skládají z niklové elektrody (anoda) a ze zinkové elektrody (katoda).
Jako elektrolyt se používá vodný roztok hydroxidu draselného (KOH). Tento elektrolyt může být v
rámci snah o zvýšení životnosti akumulátoru a zabránění dendritickému (stromečkovitému)
narůstání zinkové elektrody obohacen o různé příměsi. Dendritické narůstání zinkové elektrody
může způsobit časem zkrat mezi oběma elektrodami.
Tyto akumulátory jsou nabíjeny metodou CCCV (Constant Current followed by Constant Voltage).
To znamená, že je nejdříve akumulátor nabíjen konstantním proudem. Po dosažení určitého
napětí je dále akumulátor nabíjen konstantním napětím.
9
5. Nastavení vhodného nabíjecího a vybíjecího proudu akumulátorů
Tato nabíječka je vybavena funkcí automatického přizpůsobení velikosti nabíjecích proudů.
Kromě toho můžete na této automatické nabíječce nastavit následující 4 nabíjecí proudy
akumulátorů NiCd a NiMH:
500 mA, 1000 mA, 1500 mA a 2000 mA.
U akumulátorů NiZn provede tato nabíječka nastavení vhodného nabíjecího proudu automaticky.
a) Nabíjecí proud 500 mA
Tento nabíjecí proud 500 mA nastavte na nabíječce v tom případě, jestliže nebude na akumulátoru
uvedena žádná informace výrobce o nabíjecím proudu (tento nabíjecí proud je vhodný pro
akumulátory s nižší jmenovitou kapacitou než 3000 mAh).
Nebo v případě, pokud bude na akumulátoru uvedeno „Standard charge: 12 - 15h at xxx mA“
(standardní nabíjení 12 až 15 hodin proudem xxx mA).
b) Nabíjecí proud 0,5 C
Informace uvedené na akumulátoru: „Fast charge: 4 - 5h at xxx mA“ (rychlé nabíjení 4 až 5 hodin
proudem xxx mA) nebo „Fast rechargeable“ (rychlé dobíjení) nebo „Quick charging possible“
(možnost rychlého nabíjení).
V tomto případě platí pro akumulátor s jmenovitou kapacitou 1000 mAh nabíjecí proud 500 mA.
Pro akumulátor s jmenovitou kapacitou 2700 mAh platí nabíjecí proud 1350 mA.
Jelikož nelze u této nabíječky vždy nastavit přesný (výrobcem doporučený) nabíjecí
proud akumulátoru, pak v tomto případě zvolte na nabíječce vždy nejbližší nižší
nabíjecí proud než udává jeho výrobce.
U akumulátoru s jmenovitou kapacitou 2700 mAh se bude v tomto případě jednat o
nastavení nabíjecího proudu na nabíječce na hodnotu 1000 mA.
c) Nabíjecí proud 1 C
Informace uvedené na akumulátoru: „Turbo Laden: 60 - 70 Minuten mit xxx mA“ (velmi rychlé
nabíjení 60 až 70 minut proudem xxx mA) nebo „Rapid charge“ (velmi rychlé nabíjení) nebo
„Rapid charging possible“ (možnost použití velmi rychlého nabíjení).
V tomto případě nastavte pro akumulátor s jmenovitou kapacitou 2700 mAh na této nabíječce
nabíjecí proud 2000 mA.
Zvolíte-li nabíjecí proud „0,5 C“ nebo „1 C“, pak může mít nabíjený akumulátor na
konci nabíjecího procesu poměrně vysokou teplotu. V tomto případě se nejedná
o žádnou závadu nabíječky nebo akumulátoru.
10
d) Vybíjecí proud akumulátoru
U této nabíječky můžete nastavit pro akumulátory NiCd a NiMH následující vybíjecí proudy:
150 mA, 300 mA, 450 mA a 600 mA.
U akumulátorů NiZn můžete u této nabíječky nastavit následující vybíjecí proudy:
200 mA, 400 mA a 600 mA.
U akumulátorových baterií s jmenovitou kapacitou 9 V nastaví tato nabíječka vybíjecí proud
automaticky (v normálním případě se jedná o hodnotu 20 mA).
Kapacita, kterou lze z akumulátoru odebrat, závisí značně na vybíjecím proudu
akumulátoru. Čím nižší bude vybíjecí proud akumulátoru, tím vyšší bude i kapacita,
kterou bude možné z akumulátoru odebrat. Budete-li zjišťovat dlouhodobě kapacitu
akumulátoru, kterou lze z akumulátoru odebrat, stále stejným vybíjecím proudem, pak
z výsledků těchto měření můžete stanovit aktuální stav opotřebení příslušného
akumulátoru (ztrátu jeho jmenovité kapacity).
Protože je akumulátor touto nabíječkou vybíjen přes odpory (rezistory), závisí skutečný vybíjecí
proud akumulátoru na jeho aktuálním napětí. Tuto okolnost pro výpočet kapacity akumulátoru tato
nabíječka samozřejmě zohledňuje.
Tato nabíječka zjišťuje v kapacitu testovaného akumulátoru vybíjecím proudem „0,2 C“, což
znamená například následující hodnoty vybíjecích proudů:
1000 mAh x 0,2 = 200 mA
2700 mAh x 0,2 = 540 mA
Zvolte takový vybíjecí proud akumulátoru, který odpovídá výše uvedeným výpočtům
co nejpřesněji. To znamená že byste pro akumulátor NiMH nebo NiCd s jmenovitou kapacitou
1000 mAh měli na této nabíječce nastavit vybíjecí proud 150 mA a pro akumulátor s jmenovitou
kapacitou 2700 mAh byste měli zvolit na této nabíječce vybíjecí proud 600 mA.
11
6. Součásti a ovládací tlačítka nabíječky
a) Horní strana nabíječky
1 Nabíjecí šachty nabíječky „Slot 1“ až „Slot 4“ pro akumulátory NiCd, NiMH, NiZn.
2 Nabíjecí šachty nabíječky „Slot A“ a „Slot B“ pro akumulátory 9 V.
3 Kryt nabíjecích šachet, který lze sundat.
4 Displej z tekutých krystalů (LCD). Zobrazení menu nastavení nabíječky. Zobrazení
procesu údržby akumulátorů. Zobrazení nastavených parametrů nabíječky (například
nabíjecí proud) a informací o stavu akumulátorů.
5 Ovládací tlačítka nabíječky.
a : Zadání hodnot a volba parametrů. „ok“: Potvrzení zadání.
12
b) Zadní strana nabíječky
1 Konektor USB: Připojení nabíječky k osobnímu počítači (notebooku).
2 Zdířka k připojení konektoru kabelu síťového napájecího zdroje (DC in 12 V =).
Do této duté zdířky s vnitřním kontaktem plus (+) můžete rovněž zapojit konektor (jack)
kabelu, který je opatřen zástrčkou do zásuvky cigaretového zapalovače (12 V) a používat
tuto nabíječku k nabíjení akumulátorů v automobilu.
13
7. Přehled funkcí (programů) údržby akumulátorů
„CHA“ (CHARGE = nabíjení akumulátoru)
„DIS“ (DISCHARGE = vybíjení akumulátoru)
„CHK“ (CHECK = otestování akumulátoru)
„CYC“ (CYCLE = nabití akumulátoru, jeho vybití a opětovné spuštění jeho nabíjení)
„ALV“ (ALIVE = oživení akumulátoru).
a) Přepnutí nabíječky do režimu udržovacího nabíjení akumulátorů
Jakmile dojde k ukončení procesu nabíjení akumulátoru a již nabitý akumulátor ponecháte
v nabíječce, pak spustí nabíječka v příslušné nabíjecí šachtě automaticky program udržovacího
nabíjení akumulátoru, což poznáte podle zobrazení hlášení „TRI“ (TRICKLE) na displeji nabíječky.
b) Režim úspory odběru proudu z napájecího zdroje nabíječky
Jakmile budou ukončeny všechny programy údržby všech do nabíječky vložených akumulátorů
(na displeji nabíječky se zobrazí hlášení „RDY“) a nestisknete-li na nabíječce žádné ovládací
tlačítko, pak se nabíječka po uplynutí asi 1 minuty přepne do režimu úspory odběru proudu
z napájecího zdroje nabíječky (ze síťového adaptéru nebo ze zásuvky cigaretového zapalovače
v automobilu). Toto přepnutí poznáte podle toho, že se na displeji nabíječky neobjeví žádné
zobrazení (dojde k vypnutí osvětlení displeje).
Opětovné přepnutí nabíječky do normálního provozního režimu provedete stisknutím některého
z ovládacích tlačítek, vložením dalšího akumulátoru do některé z nabíjecích šachet nebo vyndáním
všech akumulátorů z nabíječky. Pokud dojde ke spuštění udržovacího nabíjení některého
z akumulátorů vložených do nabíječky, bude v tomto případě režim úspory odběru proudu
z napájecího zdroje nabíječky deaktivován.
Tato nabíječka nedokáže automaticky rozeznat podvybitou akumulátorovou baterii
s jmenovitým napětím 9 V, neboť by toto odporovalo maximálnímu využití energie.
Pokud tento případ nastane, pak proveďte opětovnou aktivaci nabíječky stisknutím
tlačítka „ok“. Po uplynutí několika sekund (po zapnutí a ukončení režimu
automatického oživení akumulátoru „Auto-Refresh“) rozezná nabíječka do ní vložený
akumulátor a Vy bude moci zvolit požadovaný režim (program) jeho údržby.
c) Paměť nabíječky
Tato nabíječka je vybavena vnitřní záložní pamětí, ve které zůstanou zachovány po dobu až
jednoho týdne zvolené programy údržby a zaregistrované kapacity akumulátorů i po odpojení
nabíječky od síťového napájecího zdroje nebo po odpojení jejího napájení v automobilu.
Z tohoto důvodu nevyměňujte nikdy po odpojení nabíječky od napájení v nabíječce
akumulátory! V tomto případě by nabíječka nezaregistrovala nové parametry do ní
vloženého akumulátoru a mohlo by to způsobit po zapnutí nabíječky (po jejím
připojení k napájení) nesprávné provedení údržby nebo poškození akumulátoru!
Pokračování v dříve zvolených programech údržby akumulátorů je možné až po
obnovení vnitřní záložní paměti nabíječky. K obnovení této paměti nabíječky dojde
až po uplynutí minimálně dvou hodin po připojení nabíječky k napájení.
14
8. Symboly a ostatní informace zobrazované na displeji nabíječky
a) Zobrazení napětí akumulátoru
Napětí akumulátoru je na displeji nabíječky zobrazováno v nezatíženém stavu akumulátoru
(během nabíjení nebo vybíjení akumulátoru nelze toto napětí dodatečně měřit).
b) Grafické zobrazení stavu nabití nebo vybití akumulátoru
Na displeji nabíječky je dále zobrazován grafický symbol akumulátoru (baterie) , který slouží
pouze k odhadu, jak dalece pokročilo nabití nebo vybití akumulátoru. Při nabíjení akumulátoru je
jsou segmenty tohoto symbolu zaplňovány odspodu nahoru a při vybíjení akumulátoru je tento
symbol vyprazdňován odshora dolů. Ze zobrazení tohoto symbolu (sloupcového diagramu) nelze
určit dobu trvání údržby akumulátoru.
c) Zobrazení hodnoty nabíjecího a vybíjecího proudu
Během nabíjení nebo vybíjení akumulátoru se za symbolem „I“ na displeji nabíječky zobrazuje
hodnota proudu, který protéká akumulátorem. Přestane-li akumulátorem protékat proud, například
po zobrazení hlášení „RDY“ (akumulátor je nabit) nebo „ERR“ (chyba), zobrazí se na displeji
nabíječky nulová hodnota proudu „I = 0.000 A“.
d) Měření času (doby trvání údržby akumulátoru)
Tento čas je na displeji nabíječky zobrazován ve tvaru „HH:MM“ (hodiny a minuty). Toto zobrazení
znamená, po jakou dobu byl akumulátor vložený do nabíječky nabíjen a vybíjen.
e) Kapacita dodaná do akumulátoru a odebraná z akumulátoru
Zobrazení symbolu „C“ znamená dodanou kapacitu do akumulátoru, zobrazení symbolu „D“
znamená odebranou kapacitu z akumulátoru. Obě tyto hodnoty se na displeji nabíječky zobrazují
v miliampérhodinách (mAh). Po přepnutí nabíječky do udržovacího nabíjení akumulátoru „TRI“
neprovádí nabíječka žádné dodatečné výpočty do akumulátoru dodané kapacity.
15
9. Uvedení nabíječky do provozu
Připojení nabíječky k napájení

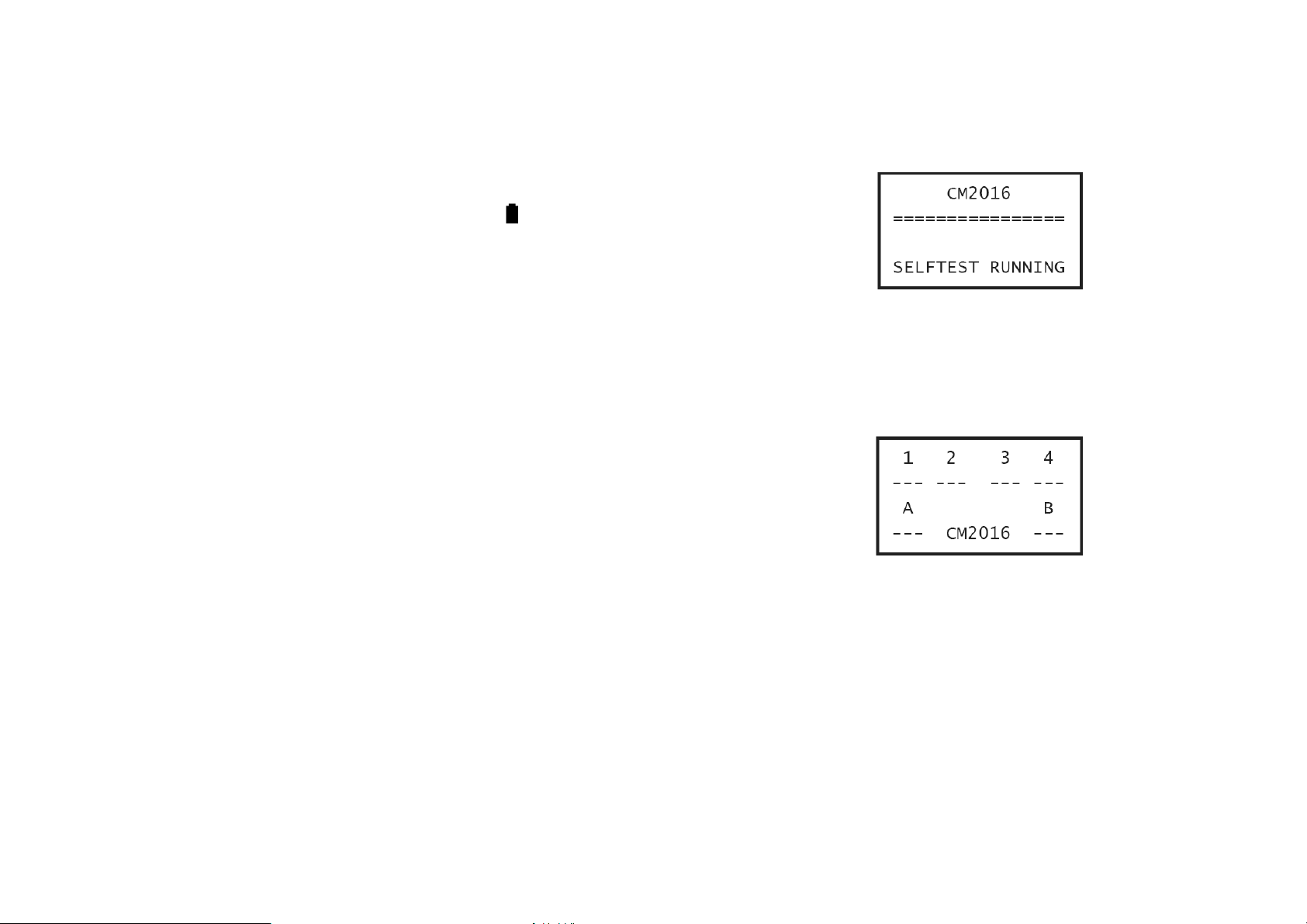

Po připojení nabíječky k síťovému napájení nebo k napájení ze zásuvky cigaretového zapalovače
v automobilu* se na jejím displeji objeví nejprve po dobu asi 2 sekund následující zobrazení.
Nabíječka provede během této doby své automatické otestování a zkontroluje přitom eventuálně
do nabíječky již vložené akumulátory. Tím je nabíječka připravena k použití.
* Nejdříve zapojte příslušné konektory kabelů těchto napájecích zdrojů do příslušné zdířky na
nabíječce a teprve poté zapojte zástrčku síťového napájecího zdroje do síťové zásuvky nebo
konektor (zástrčku) automobilového adaptéru 12 V (který musí vydržet příkon 21 W) do
zásuvky cigaretového zapalovače v automobilu.
Po připojení nabíječky k napájení je nabíječka připravena k provádění údržby akumulátorů.
Bez vložených akumulátorů do nabíječky se na jejím displeji objeví následující zobrazení.
Číslice „1“ až „4“ („Slot 1“ a ž „Slot 4“) představují čísla nabíjecích šachet k vložení akumulátorů
NiCd, NiMH, NiZn („Slot 1“ a ž „Slot 4“). Písmena „A“ a „B“ („Slot A“ a „Slot B“) představují nabíjecí
šachty akumulátorových baterií s jmenovitým napětím 9 V.
16
10. Použití nabíječky (volba programů údržby akumulátorů)
a) Volba druhu udržovaných akumulátorů NiMH / NiCd nebo NiZn
Po vložení jednoho akumulátoru do nabíječky (například do nabíjecí šachty č. 1 „Slot 1“) se objeví
na displeji nabíječky následující zobrazení.
Během dalších 6 sekund zvolte stisknutím tlačítka nebo tlačítka druh akumulátoru „NiMH“
(tato volba platí rovněž pro akumulátory NiCd) nebo „NiZn“ a potvrďte toto nastavení stisknutím
tlačítka „ok“. Pokud nezvolíte během 6 sekund ručně druh akumulátoru, provede nabíječka
aktuální automatickou volbu údržby akumulátoru (viz kapitola „7. Přehled funkcí (programů)
údržby akumulátorů“ a její odstavec „c) Paměť nabíječky“).
Akumulátory NiCd a NiMH můžete v této nabíječce nabíjet společně.
Důležité upozornění:
Budete-li provádět údržbu akumulátorů NiZn, pak je nesmíte současně udržovat
(nabíjet) v nabíječce společně s akumulátory NiCd nebo NiMH! V tomto případě by
hrozilo poškození do nabíječky vložených akumulátorů!
Tuto sadu 4 akumulátorů NiZn velikosti AA s jmenovitou kapacitou 2500 mAh si
můžete objednat u firmy Conrad pod obj. č.: 25 20 00.
Důležité upozornění:
Do nabíjecích šachet „Slot A“ a „Slot B“ můžete vložit pouze akumulátory NiMH nebo NiCd!
17
b) Nastavení (volba) programů údržby akumulátorů
Po zvolení druhu (typu) akumulátorů se na displeji nabíječky objeví následující zobrazení.
Které parametry musíte v tomto případě zvolit, ukazuje blikající kurzor „>“ před
nabídkou (hlášením) „SEL – PRG“ (volba programu), což dále závisí na příslušném
nastavení nabíjecího nebo vybíjecího proudu „ADJ – CHA“ nebo „ADJ – DIS“.
Během dalších 6 sekund můžete postupným tisknutím tlačítka nebo tlačítka zvolit
požadovaný režim (program) údržby do nabíječky vloženého akumulátoru.
Po každém stisknutí některého z těchto dvou tlačítek, dojde k dalšímu prodloužení doby očekávání
dalšího nastavení (zadání parametrů) opět na dobu 6 sekund. Teprve po uplynutí této doby začne
nabíječka akceptovat zadané parametry programu údržby příslušného akumulátoru.
Budete-li chtít zvolený program údržby do nabíječky vloženého akumulátoru okamžitě spustit, pak
stiskněte tlačítko „ok“.
Pokud po vložení akumulátoru do nabíječky (do příslušné nabíjecí šachty) nestisknete během cca
šesti sekund žádné výše uvedené ovládací tlačítko (nezvolíte-li žádný program údržby
akumulátoru a nezadáte-li žádné další parametry), spustí tato nabíječka automaticky nabíjení do ní
vloženého akumulátoru (program „CHARGE“) s automatickým nastavením nabíjecího proudu
(zobrazení parametru „AUTO“ vedle nabídky k nastavení nabíjecího proudu „ADJ – CHA“).
Postupným tisknutím tlačítka nebo tlačítka můžete zvolit následující programy údržby do
nabíječky vložených akumulátorů:
„SET CHARGE“ (CHA)
Pouze jedno nabití akumulátoru.
„SET DISCHARGE“ (DIS)
Pouze jedno vybití akumulátoru bez spuštění jeho udržovacího nabíjení.
„SET CHECK“ (CHK)
Otestování akumulátoru (zjištění jeho dosažitelné kapacity). Vybití a opětovné nabití akumulátoru.
Pokud budete v nabíječce nabíjet akumulátory, které potřebujete společně k napájení nějakého
přístroje, a bude-li některý z akumulátorů této skupiny vykazovat odlišné vlastnosti (kapacitu) než
ostatní nabíjené akumulátory, můžete tento akumulátor z této skupiny vyřadit a vybrat jiný
vhodnější akumulátor, který bude svými parametry (svou kapacitou) odpovídat ostatním.
Neboť i jeden „horší“ akumulátor ovlivní výkonnost takovéto skupiny akumulátorů (dojde k jeho
dřívějšímu vybití na úkor ostatních akumulátorů) a Vy budete muset tuto skupinu akumulátorů
zbytečně častěji nabíjet, což v žádném případě neprospěje ostatním „dobrým“ akumulátorům.
Tato nabíječka Vám tedy poslouží jako selektivní diagnostické zařízení, které pozná „špatné“
akumulátory. Tyto akumulátory můžete vyřadit z příslušné skupiny, provést jejich samostatné
18
ošetření a použít je pro jiné účely. Toto šetří nejen životní prostředí, ale i Vaše náklady a zbytečné
výdaje za předčasné pořizování nových akumulátorů.
„SET CYCLE“ (CYC)
Do nabíječky vložený akumulátor bude nejprve nabit, poté vybit a nakonec znovu nabit.
„SET ALIVE“ (ALV)
Program oživení akumulátoru: Nabití akumulátoru ⇒ vybití akumulátoru ⇒ nabití akumulátoru ⇒
vybití akumulátoru ⇒ nabití akumulátoru.
Pomocí této funkce můžete oživit staré (již unavené) nebo dlouho nepoužívané (skladované)
akumulátory všech typů a odstranit nepříjemný paměťový efekt akumulátorů NiCd. Čas od času
proveďte toto oživení i s akumulátory NiMH. Zvolíte-li tuto funkci, provede nabíječka nejprve vybití
do příslušné nabíjecí šachty vloženého akumulátoru a poté jeho nabití na 100 % jeho dosažitelné
kapacity. Tento cyklus vybíjení a nabíjení bude stále opakován tak dlouho, dokud akumulátor
nedosáhne své maximální možné kapacity. Tento cyklus regenerace (revitalizace, oživení)
akumulátorů může trvat i několik hodin.
Důležité upozornění: Pokud bude chtít v této nabíjecí stanici provádět údržbu více akumulátorů
(až 4 akumulátory současně), pak po provedení všech potřebných nastavení, které se týkají do
nabíječky vloženého prvního akumulátoru, vložte do nabíječky další akumulátor a proveďte u něho
opět všechna potřebná nastavení. Bez provedení dalšího nastavení bude nově do nabíječky
vložený akumulátor udržován stejným programem jako první do nabíječky vložený akumulátor.
c) Nastavení nabíjecího a vybíjecího proudu akumulátorů
Viz kapitola „5. Nastavení vhodného nabíjecího a vybíjecího proudu akumulátorů“.
Po zvolení požadovaného programu údržby akumulátoru (viz odstavec „b) Nastavení (volba)
programů údržby akumulátorů“) můžete zvolit požadovaný nabíjecí nebo vybíjecí proud
akumulátoru následujícím způsobem:
Postupným tisknutím tlačítka nebo tlačítka zvolte nejdříve nabídku „ADJ – CHA“ (zadání
nabíjecího proudu) nebo nabídku „ADJ – DIS“ (zadání vybíjecího proudu) a poté zadejte
postupným tisknutím tlačítka nebo tlačítka hodnotu nabíjecího nebo vybíjecího proudu
akumulátoru. Potvrzení tohoto zadání proveďte stisknutím tlačítka „ok“ nebo počkejte 6 sekund na
automatické uložení těchto zadaných hodnot do vnitřní paměti nabíječky a na spuštění zvoleného
programu údržby akumulátoru.

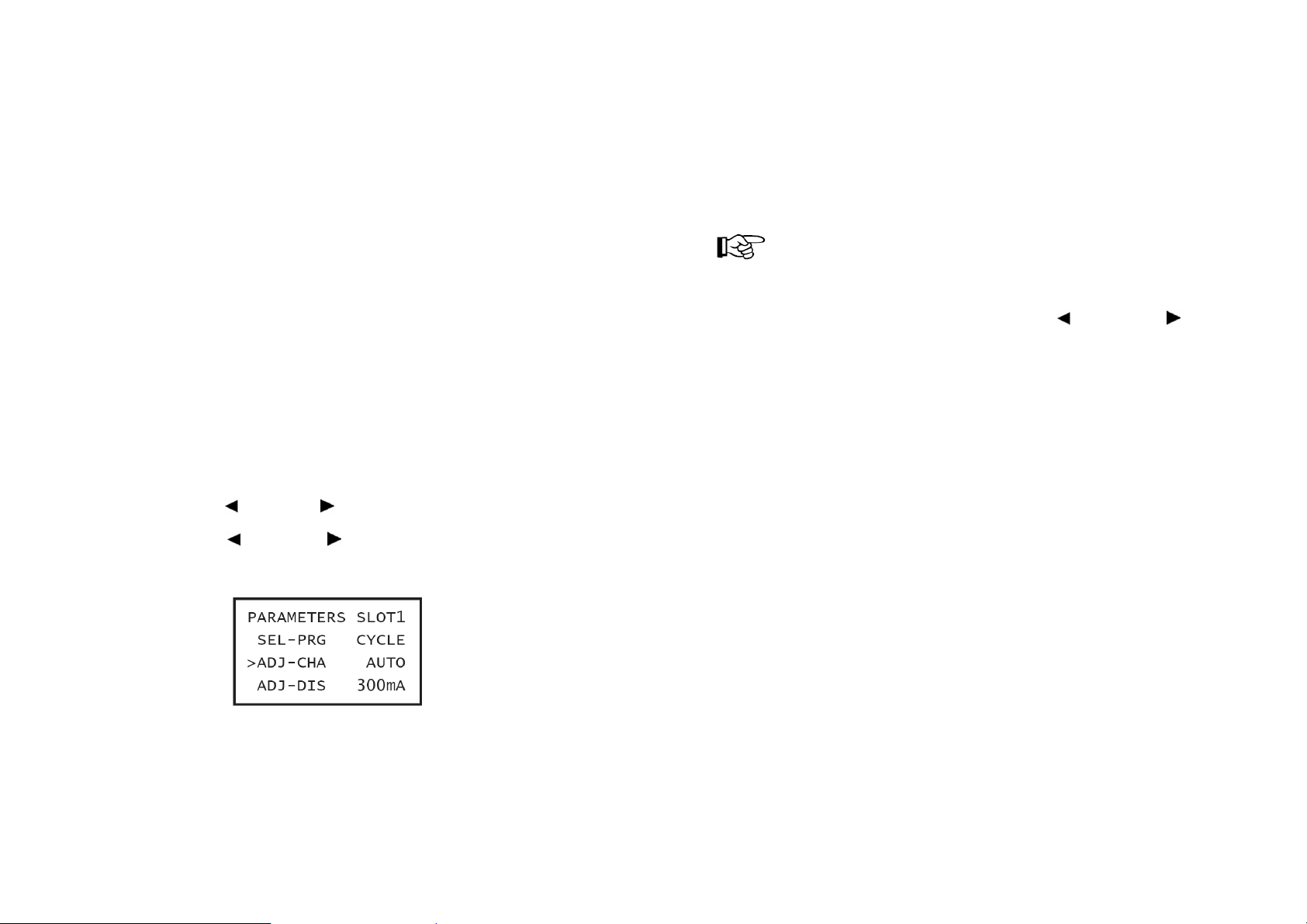

Na výše uvedeném vyobrazení spustí tato nabíječka údržbu do ní vloženého akumulátoru
s automatickým nastavením velikosti nabíjecího proudu a s vybíjecím proudem 300 mA (toto
představuje standardní nastavení).
Dodržujte nabíjecí jakož i vybíjecí proudy a údaje, které jsou uvedeny na akumulátorech (které
uvádí jejich výrobce). Nenastavujte v příslušné nabíjecí šachtě vyšší než doporučený nabíjecí
proud akumulátoru. Pokud nebudete chtít provádět rychlé nabíjení akumulátorů, doporučujeme
Vám základní nastavení nabíjecího proudu na 500 mA (jedná se optimální a bezpečnou hodnotu
19
nabíjecího proudu pro každý typ akumulátoru). U nových akumulátorů proveďte nejprve jejich
oživení (zvolte program údržby „ALIVE“), aby tyto akumulátory dosáhly své plné kapacity.
d) Nastavení programů údržby dalších akumulátorů
Viz též „Důležité upozornění“ uvedené odstavci „b) Nastavení (volba) programů údržby
akumulátorů“. Pokud vložíte do nabíječky další akumulátor a jestliže byl již spuštěn program
údržby prvního do nabíječky vloženého akumulátoru, pak do nabíječky nově vložený akumulátor
bude udržován stejným programem a nabíjen (vybíjen) stejným nabíjecím (vybíjecím) proudem
jako předtím do první nabíjecí šachty nabíječky vložený akumulátor.
Pokud budete chtít pro další akumulátory použít stejný program jejich údržby, pak
postačí zvolit stejné parametry jako u prvního do nabíječky vloženého akumulátoru. Po
uplynutí asi 6 sekund se tyto parametry uloží do vnitřní paměti nabíječky (aniž byste
museli stisknout příslušné ovládací tlačítko).
Pokud budete chtít u dalších do nabíječky vložených akumulátorů zvolit jiné programy jejich
údržby a zadat jiné parametry, pak toto proveďte tlačítkem nebo tlačítkem způsobem
popsaným v odstavci „b) Nastavení (volba) programů údržby akumulátorů“ a v odstavci „c)
Nastavení nabíjecího a vybíjecího proudu akumulátorů“.
e) Přerušení (ukončení) programu údržby akumulátoru
Pokud vyndáte během provádění určitého programu údržby některý akumulátor z nabíječky, pak
dojde rovněž k přerušení a ukončení tohoto (zvoleného) programu údržby akumulátoru v příslušné
nabíjecí šachtě nabíječky.
20
11. Zobrazení parametrů a dalších informací na displeji nabíječky
V této kapitole popisujeme zobrazení, která se objeví nebo která můžete vyvolat na displeji
nabíječky po spuštění zvolených programů údržby akumulátorů.
a) Základní zobrazení na displeji nabíječky
c) Ukončení programu údržby akumulátoru
Jakmile dojde k ukončení programu údržby některého do nabíječky vloženého akumulátoru,
zobrazí se na displeji nabíječky hlášení „RDY“ („READY“) a příslušný akumulátor můžete poté
vyndat z nabíječky (z příslušné nabíjecí šachty).
V tomto základním zobrazení je na displeji nabíječky uveden počet všech do nabíječky vložených
akumulátorů („1“ až „4“ / „A“ a „B“) a dále jsou zde uvedeny zvolené programy údržby akumulátorů
v příslušných nabíjecích šachtách nabíječky.
Pokud budou pod některou nabíjecí šachtou zobrazeny pouze čárky „– – –“, pak to znamená, že
do této šachty nebyl vložen žádný akumulátor.
Napětí akumulátoru se zobrazuje na displeji nabíječky v nezatíženém stavu akumulátoru (po
vložení akumulátoru do příslušné nabíjecí šachty nabíječky) a po spuštění zvolené údržby
akumulátoru není dále přeměřováno.
b) Detailní zobrazení na displeji nabíječky
Podrobné informace o jednotlivých akumulátorech zobrazíte na displeji nabíječky postupným
tisknutím tlačítka nebo tlačítkem . Po krátkém stisknutí tlačítka „ok“ se na displeji nabíječky
objeví opět základní zobrazení.
V prvním řádku displeje nabíječky je zobrazeno číslo příslušné nabíjecí šachty „SLOT“ s vloženým
akumulátorem a kapacita dodaná do akumulátoru „C“.
Ve druhém řádku displeje je zobrazen zvolený druh akumulátoru (zde NiMH) a dále kapacita
odebraná z akumulátoru „D“.
Ve třetím řádku displeje je zobrazen symbol akumulátoru (baterie) , zvolený program údržby
akumulátoru (zde „CHA“ = nabíjení akumulátoru) a momentálně změřené napětí akumulátoru „U“.
Ve čtvrtém řádku na displeji nabíječky je zobrazen uplynulý čas údržby akumulátoru ve formátu
„HH : MM“ (hodiny : minuty) a aktuální nabíjecí nebo vybíjecí proud „I“.
Pokud bude akumulátor nabíjen, pak se před „C“ zobrazí blikající symbol trojúhelníku směřujícího
doprava „>“. Pokud akumulátor vybíjen, pak se tento blikající symbol trojúhelníku zobrazí před
„D“.
Pokud nebude akumulátorem protékat žádný proud, například v režimech „RDY“ („READY“), nebo
„ERR“ („ERROR“), zobrazí se na displeji nabíječky nulová hodnota proudu „I = 0.000 A“.
21
Základní zobrazení na displeji nabíječky
Detailní zobrazení na displeji nabíječky
Důležité upozornění: Zobrazí-li se na displeji nabíječky okamžitě po spuštění programu vybíjení
akumulátoru „DIS“ nebo otestování akumulátoru „CHK“ hlášení „RDY“, pak se jedná o podvybitý
akumulátor. V tomto případě nabíječka okamžitě přerušila proces vybíjení tohoto akumulátoru
z důvodů ochrany proti jeho poškození (zničení). Takovýto akumulátor se pokuste nejprve nabít
zvolením programu „CHA“, „CYC“ nebo jej oživit zvolením programu „ALV“.
d) Režim udržovacího nabíjení akumulátorů
Po úplném nabití akumulátoru v příslušné nabíjecí šachtě, pokud jste tento akumulátor z nabíječky
nevyndali a pokud nabíječka zjistí, že došlo k částečnému vybití tohoto akumulátoru (například
jeho samovybíjením), začne nabíječka v případě potřeby tento akumulátor nabíjet nízkým
udržovacím nabíjecím proudem (nezávisle na dříve zvoleném programu údržby akumulátoru
kromě programu vybíjení akumulátoru „DISCHARGE“). Toto udržovací nabíjení akumulátoru je na
displeji nabíječky označeno zkratkou „TRI“ („TRICKLE“).
Kapacita „C“ (energie dodaná do akumulátoru) tohoto dobíjení akumulátoru a k tomu potřebný čas
(doba trvání dalšího nabíjení) nejsou na displeji nabíječky zobrazovány nebo připočítávány.
Dochází pouze ke stálé aktualizaci zobrazení napětí akumulátoru a nabíjecího proudu
akumulátoru. Z tohoto důvodu se vztahují kapacita dodaná do akumulátoru, kapacita odebraná
z akumulátoru a zobrazený čas vždy k dříve ukončenému programu údržby akumulátoru.
22

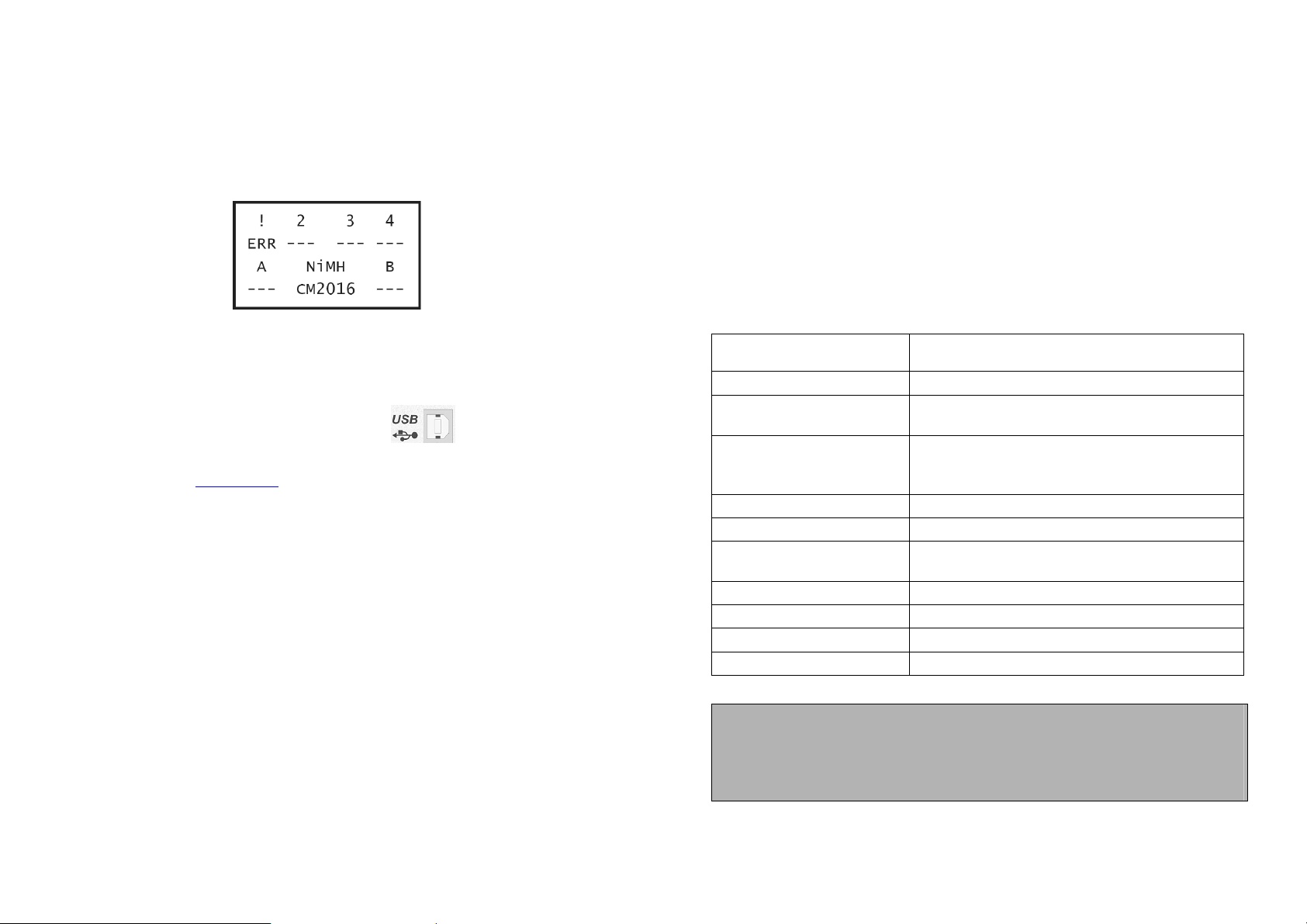

e) Rozeznání vadného (poškozeného nebo nesprávného) akumulátoru
Po vložení akumulátoru do nabíjecí šachty provede nabíječka automatické otestování tohoto
akumulátoru. Pokud bude tento akumulátor vadný (nebude-li možné provést jeho nabití) nebo
vložíte-li omylem do nabíječky normální baterii (suchou či alkalickou) nebo jestliže zvolíte
nesprávný typ akumulátoru (NiMH nebo NiZn), objeví v příslušném segmentu displeje nabíječky
(pod číslem příslušné nabíjecí šachty) symbol „ERR“ („ERROR“). Vyteklé akumulátory bývají
vnitřně „vyschlé“ a vykazují vysoké vlastní napětí. Takovýto akumulátor nelze již dále používat.
Vyřaďte jej a zlikvidujte podle zákonných předpisů.
Zobrazí-li se symbol „ERR“ u více akumulátorů, vyndejte všechny akumulátory z nabíječky
a otestujte každý akumulátor zvlášť, abyste bezpečně zjistili, který akumulátor je vadný.
12. USB konektor (připojení nabíječky k PC)
Na zadní straně této nabíječky se nachází USB konektor , kterým můžete pomocí
vhodného USB kabelu propojit nabíječku s osobním počítačem (notebookem). Po nainstalování
speciálního programu „CM2016 Logger Software V2.10“, který si můžete bezplatně stáhnout
z internetu (na adrese www.conrad.de po zvolení objednacího čísla této nabíječky 202016),
budete moci pomocí tohoto programu provést různá vyhodnocení informací o nabíjených
akumulátorech a provést nastavení parametrů této nabíječky.
13. Případné závady nabíječky a jejich odstranění
Nabíječka nefunguje, žádné zobrazení na jejím displeji
Zkontrolujte napětí v síťové zásuvce. Zkontrolujte kontakt konektoru kabelu síťového napájecího
zdroje nebo adaptéru v zásuvce cigaretového zapalovače v automobilu.
Nabíječka nerozezná vložení akumulátoru do příslušné nabíjecí šachty
Zkontrolujte, zda nejsou kontakty akumulátoru nebo v příslušné nabíjecí šachtě znečištěné
(zkorodované). V případě potřeby vyčistěte tyto kontakty čistým a suchým hadříkem.
Nesprávné zobrazení na displeji nabíječky
Tuto závadu mohou způsoby elektrostatické výboje nebo elektromagnetická rušení. Odpojte
v tomto případě nabíječku od napájení a znovu ji k napájení připojte.
Hlášení o přehřátí nabíječky
Jestliže se na displeji nabíječky zobrazí hlášení „OVERTEMP!!! Please Wait“, pak došlo k přehřátí
nabíječky (například dopadem přímého slunečního záření) a k přerušení spuštěných programů
údržby akumulátorů. Jakmile se nabíječka opět ochladí, přepne se opět do normálního provozního
režimu a obnoví provádění přerušených spuštěných programů údržby akumulátorů.
23
14. Údržba a čištění nabíječky
Tato nabíječka kromě příležitostného čištění nevyžaduje žádnou údržbu.
Nabíječku a přiložený síťový napájecí zdroj nikdy sami neopravujte (nerozebírejte), ztratili byste
jakékoliv nároky, které by jinak vyplývaly ze záruky výrobku. V případě potřeby opravy nabíječky
nebo jejího síťového napájecího zdroje se spojte se svým prodejcem, který Vám zajistí opravu
nabíječky nebo jejího síťového napájecího zdroje v autorizovaném servisu.
Tuto nabíječku (pod odpojení od napájení) čistěte pouze měkkým, čistým, suchým a antistatickým
hadříkem bez žmolků a chloupků. Totéž platí i pro čištění síťového napájecího zdroje.
Nepoužívejte k čištění nabíječky žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla
barev a laků), neboť by tyto čistící prostředky mohly poškodit displej a kryt nabíječky.
Nenamáčejte přístroje (nabíječku a její síťový napájecí zdroj) do vody nebo do jiných kapalin.
15. Technické údaje
Napájení nabíječky: 12 V DC (síťový napájecí zdroj 100 - 240 V AC, 50/60 Hz)
nebo automobilový adaptér 12 V
Odběr proudu:
Max. 1,75 A (příkon max. 21 W, v klidu < 300 mW)
Nabíjecí proudy (šachta 1 až 4): Max. 2200 mA
(možnost nastavení: 500, 1000, 1500 a 2000 mA)
Vybíjecí proudy (šachta 1 až 4): Max. 870 mA
(možnost nastavení: 150, 300, 450 a 600 mA NiCd / NiMH)
(možnost nastavení: 200, 400, 450 a 600 mA NiZn)
Nabíjecí proud (šachta A a B): Max. 32 mA (efektivně 22,5 mA)
Vybíjecí proud (šachta A a B): 20 mA
Napětí na kontaktech nabíječky: Max. 8,75 V DC (šachta 1 až 4);
Max.14,1 V DC (šachta A a B)
Ochrana (krytí): IP 20
Provozní teplota: 0 °C až 40 °C
Relativní vlhkost vzduchu:
< 85 %, nekondenzující
Rozměry nabíječky (D x Š x V): 176 x 56 x 206 mm
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/03/2012
24
Loading...
