VOLTCRAFT BS-20 WIFI User guide [it]
Endoscopio WI-FI BS-20
I ISTRUZIONI
N. ord. 1283304
versionE 06/15
Indice |
I |
|
|
|
Pagina |
1. |
Introduzione......................................................................................................................... |
3 |
2. |
Spiegazione dei simboli, diciture.......................................................................................... |
4 |
3. |
Impiego conforme alla norma.............................................................................................. |
4 |
4. |
Fornitura............................................................................................................................... |
5 |
5. |
Avvertenze di sicurezza....................................................................................................... |
5 |
|
a) Osservazioni generali...................................................................................................... |
6 |
|
b) Batterie............................................................................................................................ |
7 |
6. |
Elementi di comando........................................................................................................... |
8 |
7. |
Installazione e sostituzione delle batterie............................................................................ |
9 |
8. |
Funzionamento generale................................................................................................... |
10 |
|
a) Accensione e spegnimento dell’apparecchio................................................................. |
10 |
|
b) Regolazione dell’illuminazione della telecamera........................................................... |
10 |
9. |
Installare l’app.................................................................................................................... |
11 |
|
a) Apple iOS....................................................................................................................... |
11 |
|
b) AndroidTM........................................................................................................................ |
11 |
10. |
Collegamento all’endoscopio............................................................................................. |
12 |
|
a) Apple iOS....................................................................................................................... |
12 |
|

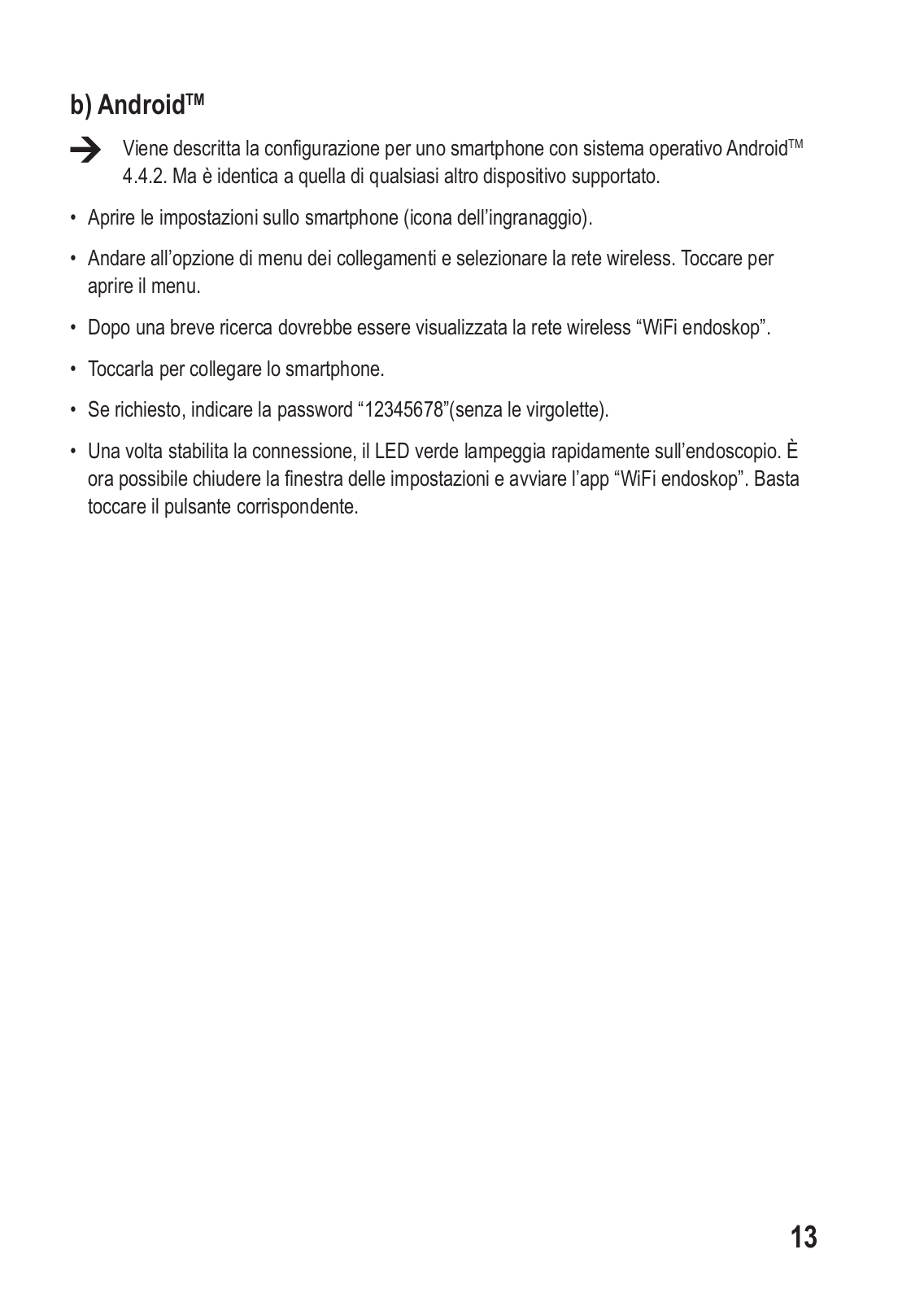

b) AndroidTM........................................................................................................................ |
13 |
11. |
Utilizzo dell’applicazione.................................................................................................... |
14 |
|
a) Apple iOS....................................................................................................................... |
14 |
|

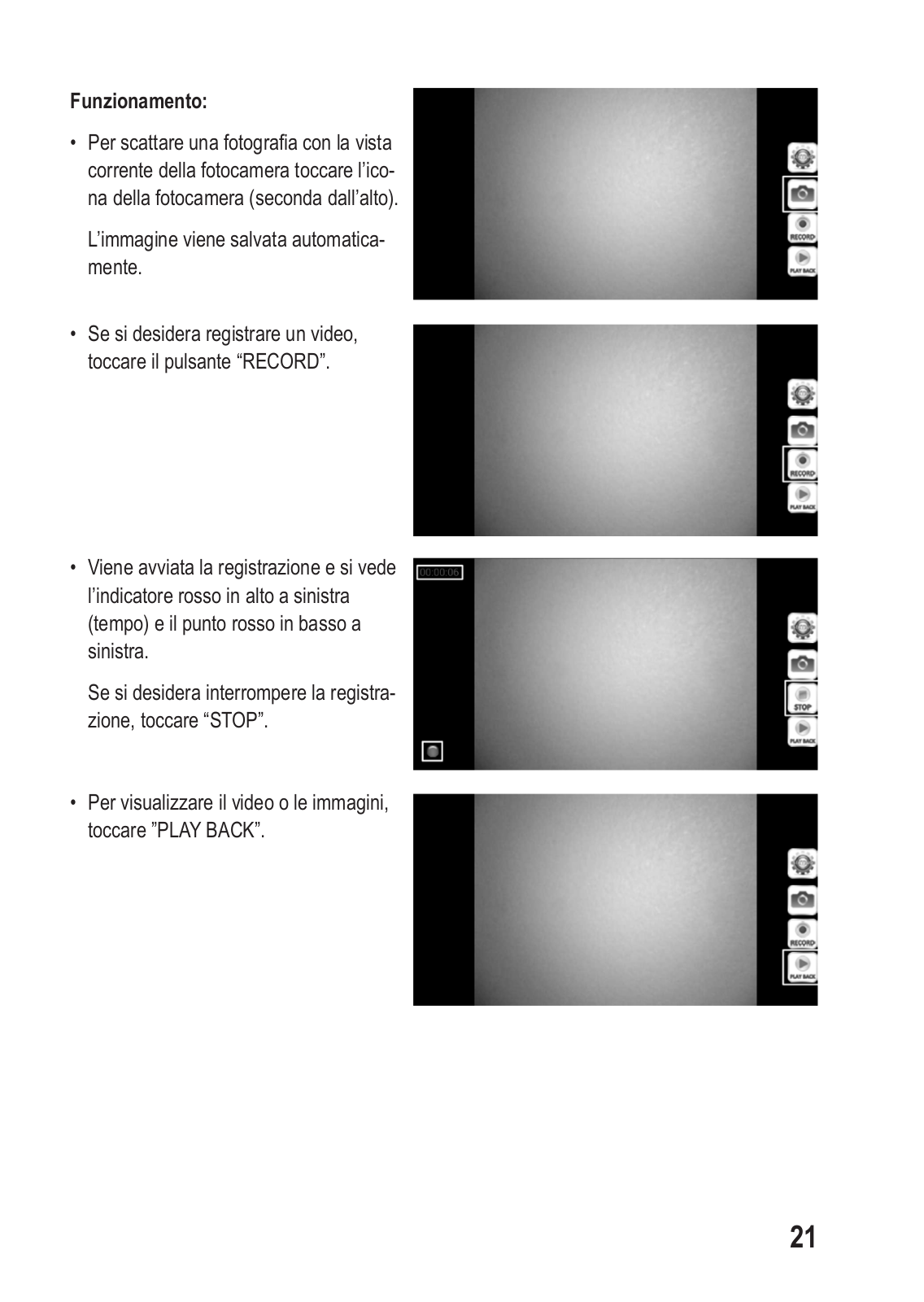

b) AndroidTM........................................................................................................................ |
18 |
12. |
Componenti........................................................................................................................ |
24 |
13. |
Ripristino delle impostazioni di fabbrica............................................................................. |
25 |
14. |
Risoluzione dei problemi.................................................................................................... |
25 |
15. |
Manutenzione e cura......................................................................................................... |
26 |

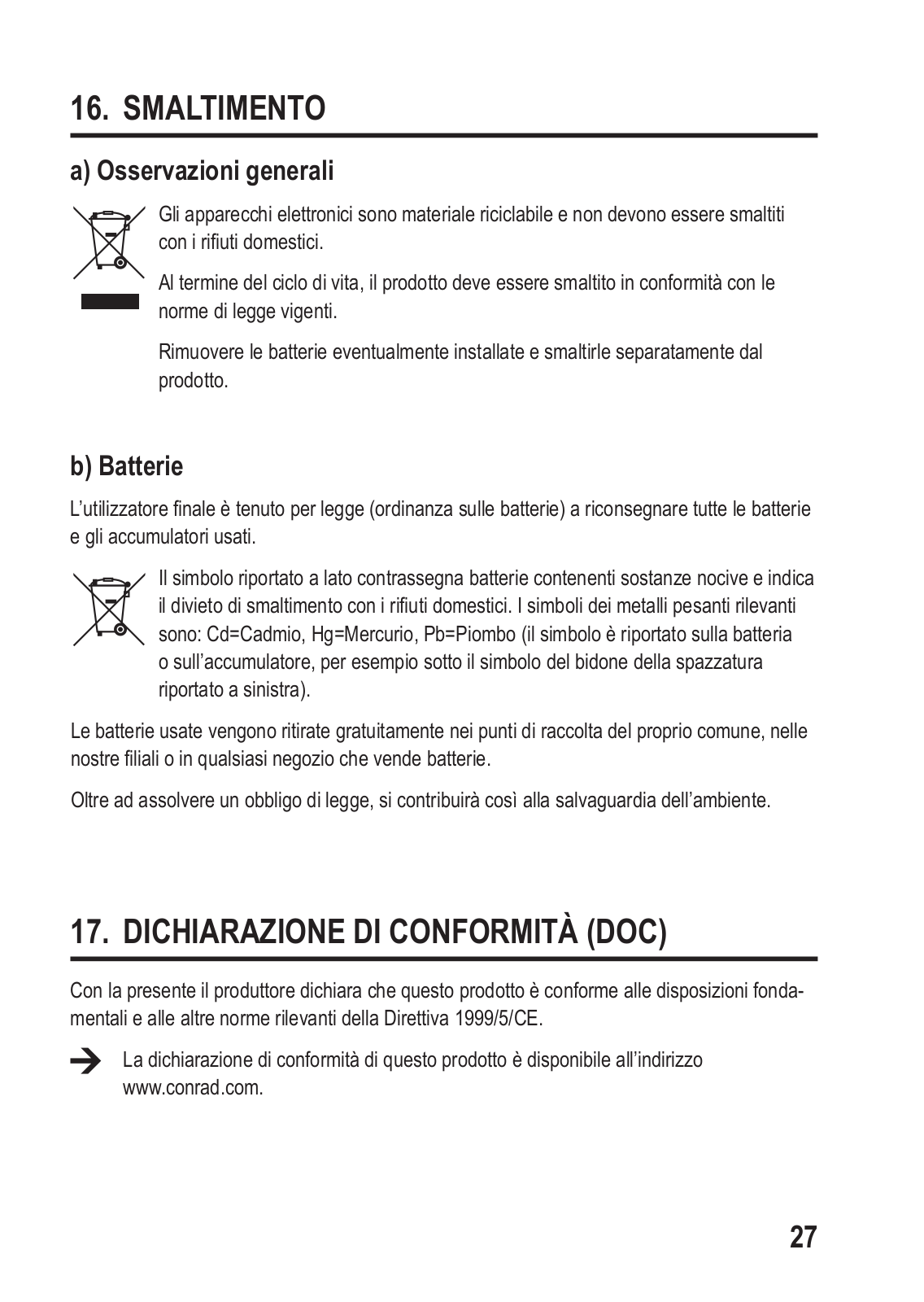

16. |
Smaltimento....................................................................................................................... |
27 |
|
a) Osservazioni generali.................................................................................................... |
27 |
|
b) Batterie.......................................................................................................................... |
27 |
17. |
Dichiarazione di conformità (DOC).................................................................................... |
27 |
18. |
Dati tecnici......................................................................................................................... |
28 |
2
1. Introduzione
Gentile Cliente,
la ringraziamo per aver acquistato un prodotto Voltcraft®. È un’ottima scelta.
Il nome Voltcraft® nel campo della misura, del carico e della tecnologia di alimentazione è sinonimo di prodotti di qualità superiore, caratterizzati da competenze professionali, prestazioni eccezionali e una costante innovazione.
Dall’appassionato di elettronica fino all’utente professionista, i prodotti Voltcraft® soddisfano i requisiti più complessi con soluzioni sempre ottimali. In particolare, La tecnologia matura e affidabile dei prodotti Voltcraft® offre un rapporto prezzo/prestazioni pressoché imbattibile. Esistono quindi tutti i presupposti per una collaborazione duratura, proficua e di successo.
Le auguriamo buon divertimento con il Suo nuovo prodotto Voltcraft®!
Tutti i nomi di società e di prodotti citati sono marchi di fabbrica dei rispettivi proprietari. Tutti i diritti riservati.
Per domande tecniche rivolgersi ai seguenti contatti:
Italia: |
Tel: 02 929811 |
|
Fax: 02 89356429 |
|
e-mail: assistenzatecnica@conrad.it |
|
Lun – Ven: 9:00 – 18:00 |
Manuale aggiornato
L’ultima edizione del manuale è sempre disponibile sul nostro sito web per il download.
•Aprire il sito www.conrad.de nel browser web.
•Navigare alla pagina del prodotto. Selezionare il numero d’ordine nell’elenco di ricerca.
•Andare alla scheda “Downloads”.
•Scaricare le istruzioni per l’uso.
3
2. Spiegazione dei simboli, diciture
Questo simbolo viene utilizzato in caso di pericolo per l’incolumità delle persone, ad esempio in caso di rischio di folgorazione.
Il simbolo con il punto esclamativo in un triangolo indica istruzioni importanti contenute nel presente documento cui attenersi assolutamente.
Il simbolo della freccia segnala speciali suggerimenti e indicazioni per l’uso.
3. Impiego conforme alla norma
L’endoscopio è uno strumento di ausilio visivo per la ricerca dei guasti e l’ispezione di apparecchiature e strutture prive di alimentazione elettrica. È vietato utilizzarlo in atmosfere potenzialmente esplosive e non è permesso l’uso su persone e animali.
La telecamera a collo d’oca è impermeabile (IP67) e quindi adatta all’uso in liquidi acquosi (non acidi o alcali). La base non deve essere esposta a umidità né immersa in liquidi.
L’illuminazione della punta della telecamera può essere regolata.
La visualizzazione delle immagini avviene tramite un’app per iPhone, iPad Apple o smartphone e tablet Android™. Sul dispositivo di visualizzazione è possibile memorizzare immagini e riprodurre video.
La trasmissione del segnale tra il dispositivo mobile e l’endoscopio avviene tramite rete wireless.
L’alimentazione viene fornita da 4 batterie AA.
Qualunque altro impiego difforme da quanto sopra descritto può danneggiare l’apparecchio e comportare altri pericoli.
Leggere per intero e con attenzione queste istruzioni in quanto contengono molte informazioni importanti per la configurazione, il funzionamento e l’utilizzo del prodotto. Rispettare tutte le avvertenze di sicurezza!
Il prodotto è conforme alle norme di legge nazionali ed europee.
4
4. Fornitura
•Endoscopio
•Magnete
•Specchio
•Gancio
•Supporto Smartphone
•Custodia
•Istruzioni per l’uso
5. Avvertenze di sicurezza
Eventuali danni causati dalla mancata osservanza di queste avvertenze invalideranno la garanzia! Non ci assumiamo alcuna responsabilità per danni indiretti.
Non ci assumiamo alcuna responsabilità in caso di danni a cose o persone conseguenti all’utilizzo improprio o alla mancata osservanza delle avvertenze di sicurezza. In questi casi, la garanzia decade.
Gentile Cliente,
le indicazioni per la sicurezza e la protezione dai pericoli fornite di seguito sono concepite per garantire la Sua incolumità e proteggere l’apparecchio.
È necessario pertanto leggere questo capitolo con estrema attenzione prima di mettere in funzione il prodotto!
5
a)Osservazioni generali
•Per motivi di sicurezza e di immatricolazione (CE), non è consentito apportare modifiche arbitrarie al prodotto.
•L’unità di base non è impermeabile e non può essere utilizzata sott’acqua. Proteggere l’unità base da spruzzi d’acqua.
•L’endoscopio può essere utilizzato solo in sistemi de-energizzati per scopi d’ispezione. La testa della telecamera è di metallo e può causare cortocircuiti.
Per motivi di sicurezza, prima di ogni ispezione spegnere tutti i componenti sotto tensione del sistema.
•L’illuminazione della telecamera è generata da LED. Non guardare mai direttamente o con strumenti ottici il raggio LED ad infrarossi.
•Non collocare sopra all’apparecchio fonti d’incendio, come candele accese.
•Il prodotto non richiede manutenzione da parte dell’utente. La manutenzione o la riparazione deve essere effettuata solo da personale o da centri di assistenza qualificati. All’interno del prodotto non sono presenti elementi che necessitano di interventi di manutenzione da parte dell’utente; di conseguenza esso non deve essere mai aperto né smontato.
•Proteggere il prodotto da luce solare diretta, calore (>50 °C), freddo (<-10 °C) eccessivi, vibrazioni o sollecitazioni meccaniche.
•Questo prodotto non è un giocattolo e non deve essere lasciato alla portata dei bambini. Contiene parti di piccole dimensioni e batterie.
•Non lasciare il materiale di imballaggio nelle mani dei bambini, potrebbe diventare un giocattolo pericoloso.
•Prestare attenzione affinché il prodotto non subisca urti o colpi o non venga danneggiato in ambienti in cui l’altezza è bassa.
•In caso di domande che non possono essere chiarite tramite queste istruzioni, rivolgersi al nostro servizio di assistenza tecnica o a un altro esperto.
6
b)Batterie
•Le batterie non devono essere lasciate alla portata dei bambini.
•Non lasciare incustodite le batterie. Esse costituiscono un pericolo se ingerite da bambini o animali domestici. Nel caso si verifichi questa evenienza, rivolgersi immediatamente a un medico. Pericolo di morte!
•Le batterie esaurite o danneggiate se messe a contatto con la pelle possono causare gravi irritazioni. Per manipolarle indossare pertanto guanti di protezione adeguati.
•Quando si installano le batterie, fare attenzione alla polarità corretta, rispettando i segni più/+ e meno/-.
•In nessun caso cortocircuitare, smontare o gettare nel fuoco le batterie. Pericolo di esplosione!
•Le tradizionali pile non ricaricabili non devono essere ricaricate. Pericolo di esplosione!
•Sostituire una batteria scarica con una nuova il prima possibile oppure rimuovere la batteria usata. Dalla batteria scarica potrebbe fuoriuscire del liquido, danneggiando il prodotto!
•In caso di inutilizzo prolungato, ad esempio durante l’immagazzinamento, rimuovere le batterie dall’apparecchio. Con l’invecchiamento c’è inoltre il rischio che le batterie si esauriscano, provocando danni al prodotto. In tal caso la garanzia decade.
•Sostituire sempre l’intero set di batterie, utilizzare solo batterie dello stesso tipo/ produttore e con lo stesso stato di carica (non elementi completamente carichi con elementi a metà o scarichi).
•Per uno smaltimento delle batterie rispettoso dell’ambiente, consultare il capitolo “Smaltimento”.
7
6. Elementi di comando
A1 |
Testa delle telecamera |
A2 |
Collo d’oca |
A3 |
LED verde acceso: l’endoscopio è acceso |
|
Il LED si illumina di verde e rosso: le batterie sono scariche |
|
Il LED verde lampeggia lentamente: il punto di accesso wireless è pronto |
|
Il LED verde lampeggia velocemente: un dispositivo è collegato al punto di accesso |
|
wireless |
A4 |
Interruttore on/off; controller illuminazione |
A5 |
Tasto Reset abbassato |
A6 |
Vano batterie |
8
7. Installazione e sostituzione delle batterie
Prima di utilizzare il prodotto, inserire innanzitutto le batterie. Per il funzionamento sono necessarie 4 batterie AA. Questa descrizione vale anche per la sostituzione delle batterie.
•Per prima cosa aprire il coperchio del vano batterie dell’ endoscopio. Esso è montato sul lato inferiore del manico.
Scorrere il coperchio verso il basso in direzione della freccia.
•Quindi estrarre il vano batteria. Estrarlo semplicemente dalla custodia.
•Per sostituire le batterie, rimuovere prima quelle esaurite.
•Infine inserire 4 batterie AA nuove nel vano batterie.
Eseguire questa operazione facendo attenzione alla polarità corretta. Nel vano batterie è indicato il verso di inserimento delle batterie.
9
•Far scorrere infine il vano batterie all’interno del
Inserirlo nella guida e spingerlo in avanti fino a quando scatta in posizione.
• Il processo di inserimento o sostituzione delle batterie è stato completato.
8. Funzionamento generale
a) Accensione e spegnimento dell’apparecchio
• Ruotare l’interruttore ON/OFF (A4) verso il vano batterie finché si sente un clic. L’endoscopio è acceso e il LED verde (A3) si spegne.
• Per spegnere di nuovo l’endoscopio, ruotare l’interruttore on/off (A4) verso il collo d’oca finché si sente nuovamente un clic. L’endoscopio è spento e il LED verde (A3) si spegne.
b) Regolazione dell’illuminazione della telecamera
•Accendere l’endoscopio.
•Ruotare la manopola (A4) verso il vano batterie per aumentare l’illuminazione e verso il collo d’oca per ridurla.
10
