Page 1

PX701-4K/PX701-4KE/PX728-4K/PX748-4K

Projektor Benutzerhandbuch

Modellnr. VS18244/VS18338/VS18339

Modellname: PX701-4K/PX701-4KE/PX728-4K/PX748-4K

Page 2

Vielen Dank, dass Sie sich für ViewSonic®

entschieden haben

Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben, gute Dienste leisten wird.

Vielen Dank nochmals, dass Sie sich für ViewSonic® entschieden haben!

Page 3

Sicherheitshinweise

Bitte lesen Sie vor Inbetriebnahme des Projektors die Sicherheitshinweise.

• Bewahren Sie diese Anleitung zum künigen Nachschlagen an einem sicheren

Ort auf.

• Lesen Sie alle Warnhinweise und befolgen Sie sämtliche Anweisungen.

• Lassen Sie einen Abstand von 50 cm rund um den Projektor, damit eine

angemessene Belüung gewährleistet bleibt.

• Stellen Sie den Projektor an einem gut belüeten Ort auf. Platzieren Sie nichts auf dem Projektor, das die Wärmeableitung beeinträchgen könnte.

• Platzieren Sie den Projektor nicht auf einer unebenen oder unstabilen

Oberäche. Der Projektor könnte umkippen, was Verletzungen und Fehlfunkonen des Projektors zur Folge haben kann.

• Nicht verwenden, wenn der Projektor um mehr als 10 Grad nach links oder rechts oder um mehr als 15 Grad nach vorne oder hinten geneigt ist.

• Schauen Sie im Betrieb nicht direkt in das Projektorobjekv. Das intensive Licht kann Ihre Augen schädigen.

• Blockieren Sie das Projekonsobjekv nicht mit Gegenständen, wenn der

Projektor in Betrieb ist, da sich die Gegenstände andernfalls erhitzen und

verformen oder sogar einen Brand verursachen könnten.

• Versuchen Sie niemals, den Projektor zu zerlegen. Im Inneren gibt es gefährliche Hochspannung, sodass bei Kontakt mit spannungsführenden Teilen

lebensgefährliche Stromschläge aureten können.

• Achten Sie beim Transporeren des Projektors darauf, den Projektor nicht fallen zu lassen oder gegen andere Gegenstände zu stoßen.

• Platzieren Sie keine schweren Gegenstände auf dem Projektor oder Anschlusskabeln.

• Stellen Sie den Projektor nicht verkal auf. Andernfalls könnte der Projektor

umkippen, was Verletzungen und Fehlfunkonen des Projektors zur Folge haben

kann.

• Setzen Sie den Projektor keinem direkten Sonnenlicht oder andere Quellen

nachhalger Wärme aus. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (z. B. Heizungen, Herde etc.) auf, meiden Sie unbedingt die Nähe zu sonsgen Geräten, die Temperatur des Projektors auf gefährliche Werte

erhöhen könnten – dazu zählen auch Verstärker.

• Platzieren Sie Flüssigkeiten in der Nähe des Projektors. Über dem Projektor

verschüete Flüssigkeiten können Störungen verursachen. Falls der Projektor

feucht wird, trennen Sie ihn vom Stromnetz und wenden Sie sich zur Wartung des Projektors an Ihren örtlichen Kundendienst.

Page 4

• Wenn der Projektor arbeitet, tri warme Lu aus den Belüungsönungen aus, eventuell nehmen Sie auch einen ungewöhnlichen Geruch wahr. Dies ist völlig

normal und weist nicht auf einen Fehler hin.

• Versuchen Sie niemals, die Sicherheitsfunkonen des geerdeten Netzsteckers

außer Kra zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestaet, von denen einer breiter als der andere ist. Ein geerdeter Stecker verfügt über zwei Kontakte und eine drie Erdungszunge. Der breitere bzw. drie Kontakt dient Ihrer Sicherheit. Falls der Stecker nicht in Ihre Steckdose passt, benögen Sie einen Adapter. Versuchen Sie nicht, den Stecker gewaltvoll

in die Steckdose zu stecken.

• Enernen Sie bei Anschluss an eine Steckdose NICHT die Erdungszunge. Achten

Sie darauf, dass die Erdungszunge auf keinen Fall enernt wird.

• Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Projektor austri.

• In einigen Ländern ist die Spannung NICHT stabil. Dieser Projektor arbeitet sicher innerhalb einer Versorgungsspannung zwischen 100 und 240 Volt Wechselspannung; bei Schwankungen um ±10 Volt und Stromausfällen können

jedoch erhebliche Schwierigkeiten aureten. In Gebieten mit schwankender Spannung und/oder häugen Stromausfällen sollten Sie Ihren Projektor über einen Spannungsstabilisator, einen Überspannungsschutz oder über eine unterbrechungsfreie Stromversorgung (USV) anschließen.

• Schalten Sie den Projektor sofort ab und wenden Sie sich an Ihren Händler oder

ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Projektors ist gefährlich.

• Verwenden Sie nur vom Hersteller angegebene Zusatz- und Zubehörteile.

• Ziehen Sie den Netzstecker aus der Steckdose, falls der Projektor voraussichtlich längere Zeit nicht benutzt wird.

• Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich qualizierten Fachleuten.

ACHTUNG: Dieses Gerät gibt mögliche gefährliche opsche Strahlung ab. Blicken

Sie wie bei jeder hellen Lichtquelle nicht direkt in den Strahl, RG2 IEC

62471-5:2015

Page 5

Inhaltsverzeichnis

Einleitung .................................................................... 8

Lieferumfang ..........................................................................................................8

Produktübersicht .................................................................................................... 9

Projektor ................................................................................................................. 9

Bedienelemente und Funktionen ................................................................................. 9

Anschlussports ............................................................................................................ 10

Fernbedienung ...................................................................................................... 11

Bedienelemente und Funktionen ............................................................................... 11

Effektive Reichweite der Fernbedienung .................................................................... 13

Wechseln der Batterien in der Fernbedienung ........................................................... 13

Erstmalige Einrichtung ............................................... 14

Auswahl des Standortes .......................................................................................14

Projektionsgrößen ................................................................................................15

PX701-4K ............................................................................................................... 15

16:9-Bild auf einer 16:9-Leinwand .............................................................................. 15

16:9-Bild auf einer 4:3-Leinwand ................................................................................ 16

PX701-4KE/PX728-4K/PX748-4K ........................................................................... 16

16:9-Bild auf einer 16:9-Leinwand .............................................................................. 16

16:9-Bild auf einer 4:3-Leinwand ................................................................................ 17

Befestigung des Projektors ................................................................................... 18

Verhindern von unbefugter Nutzung ...................................................................19

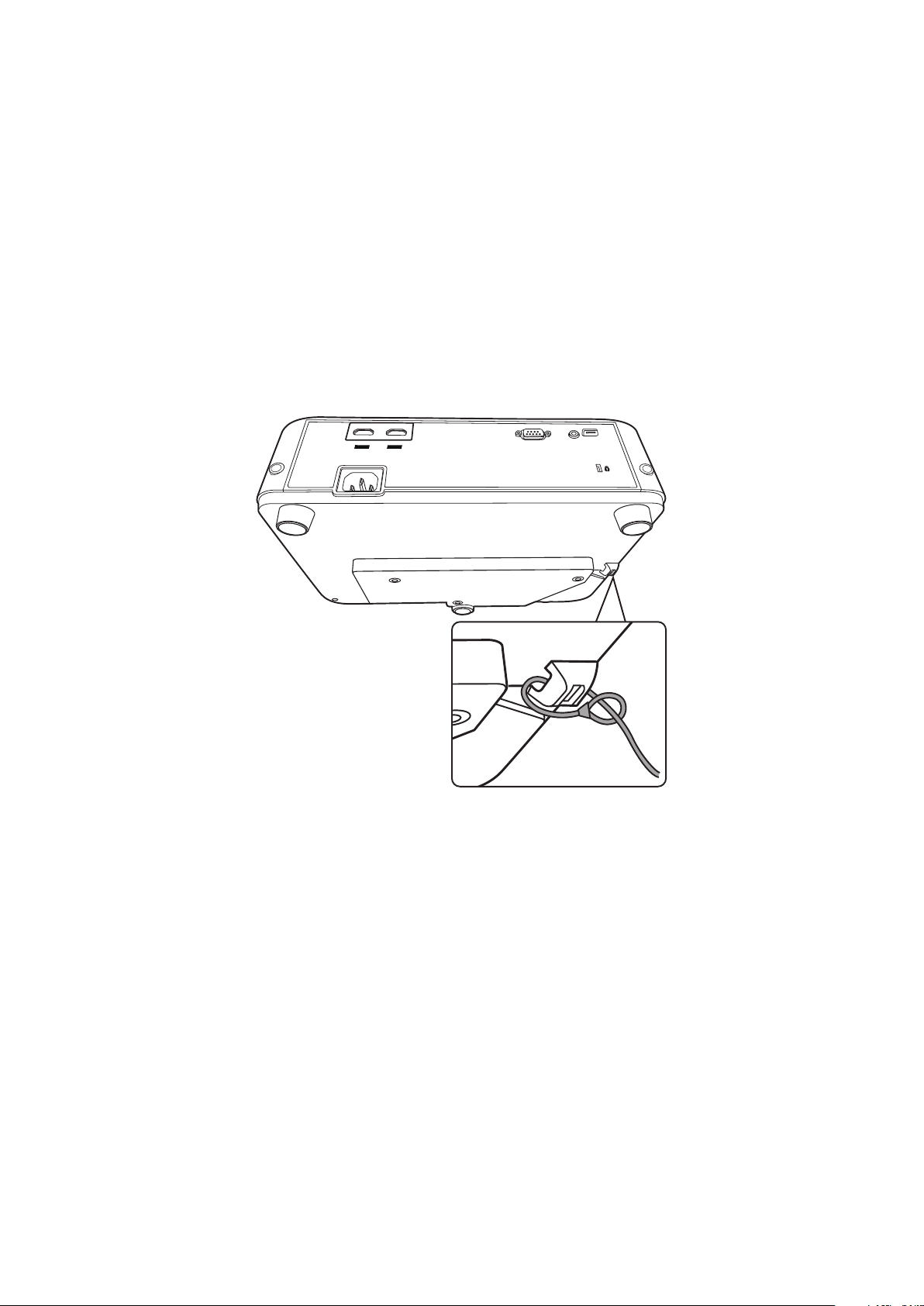

Verwendung des Sicherheitssteckplatzes ............................................................. 19

Verwendung der Passwortfunktion ...................................................................... 20

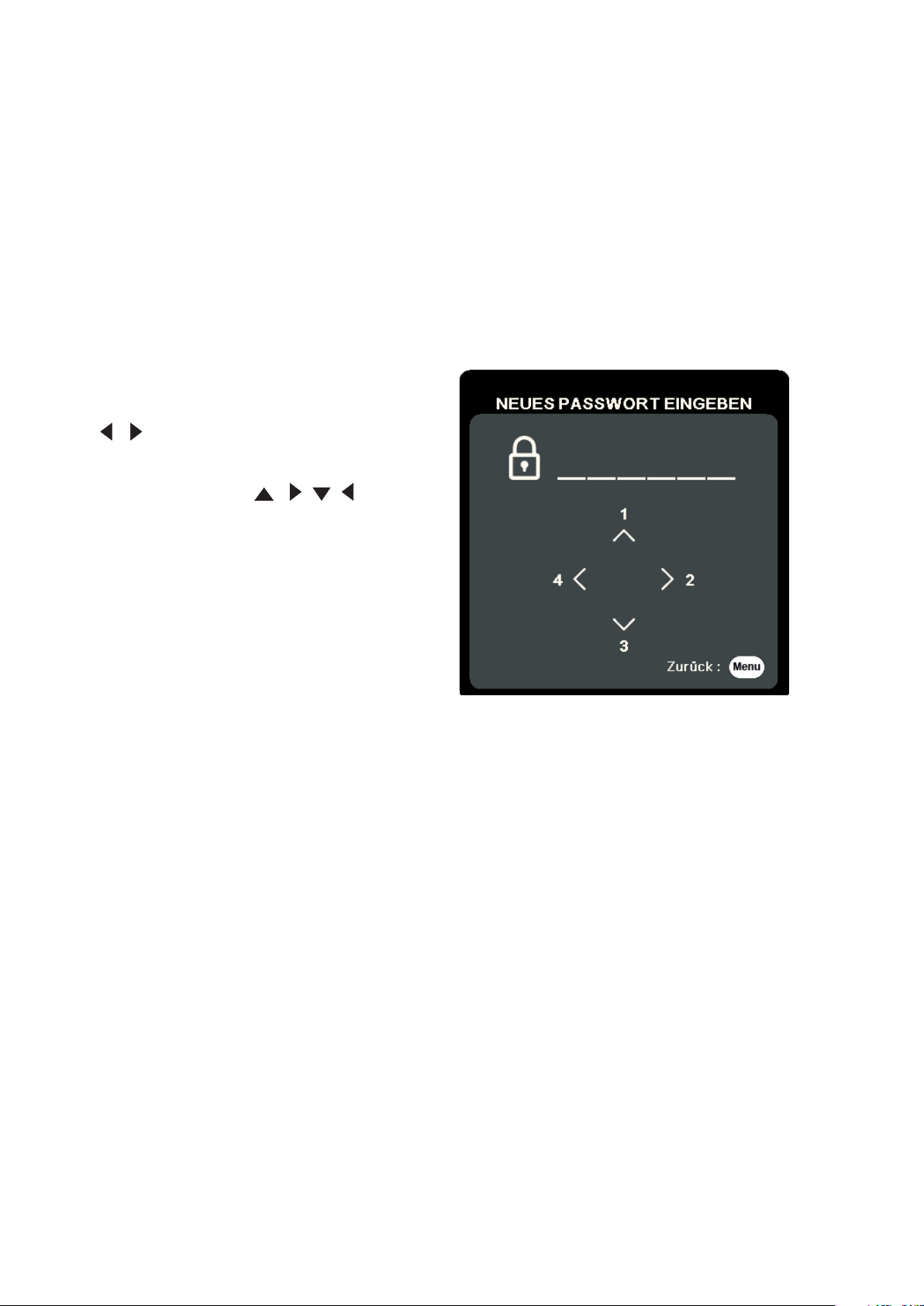

Einstellen eines Passwortes ........................................................................................ 20

Änderung des Passwortes ........................................................................................... 21

Deaktivierung der Passwort-Funktion ......................................................................... 21

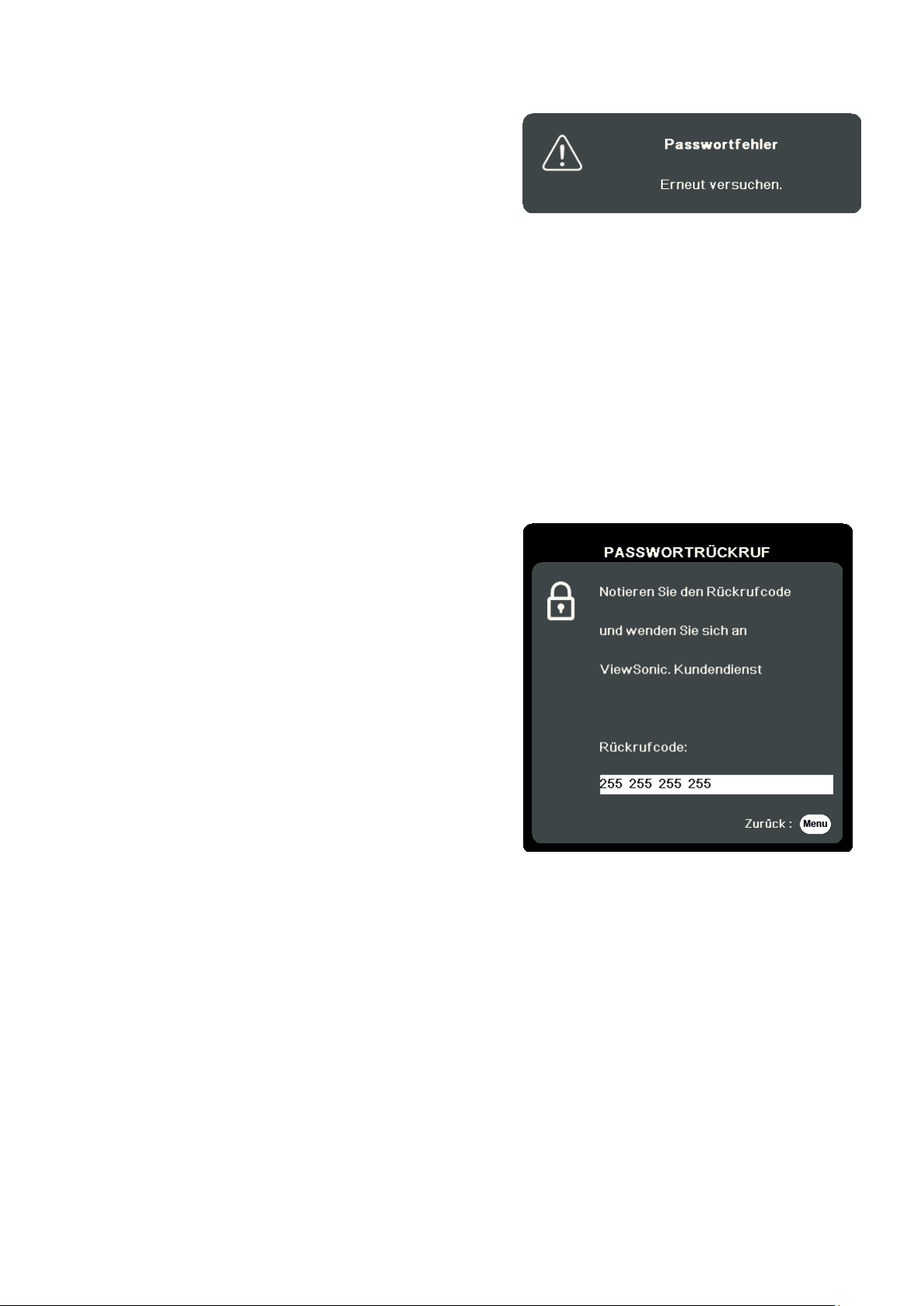

Passwort vergessen ..................................................................................................... 22

Passwortrückrufvorgang ............................................................................................. 22

Steuerungstasten sperren ..................................................................................... 23

Page 6

Verbindung ............................................................... 24

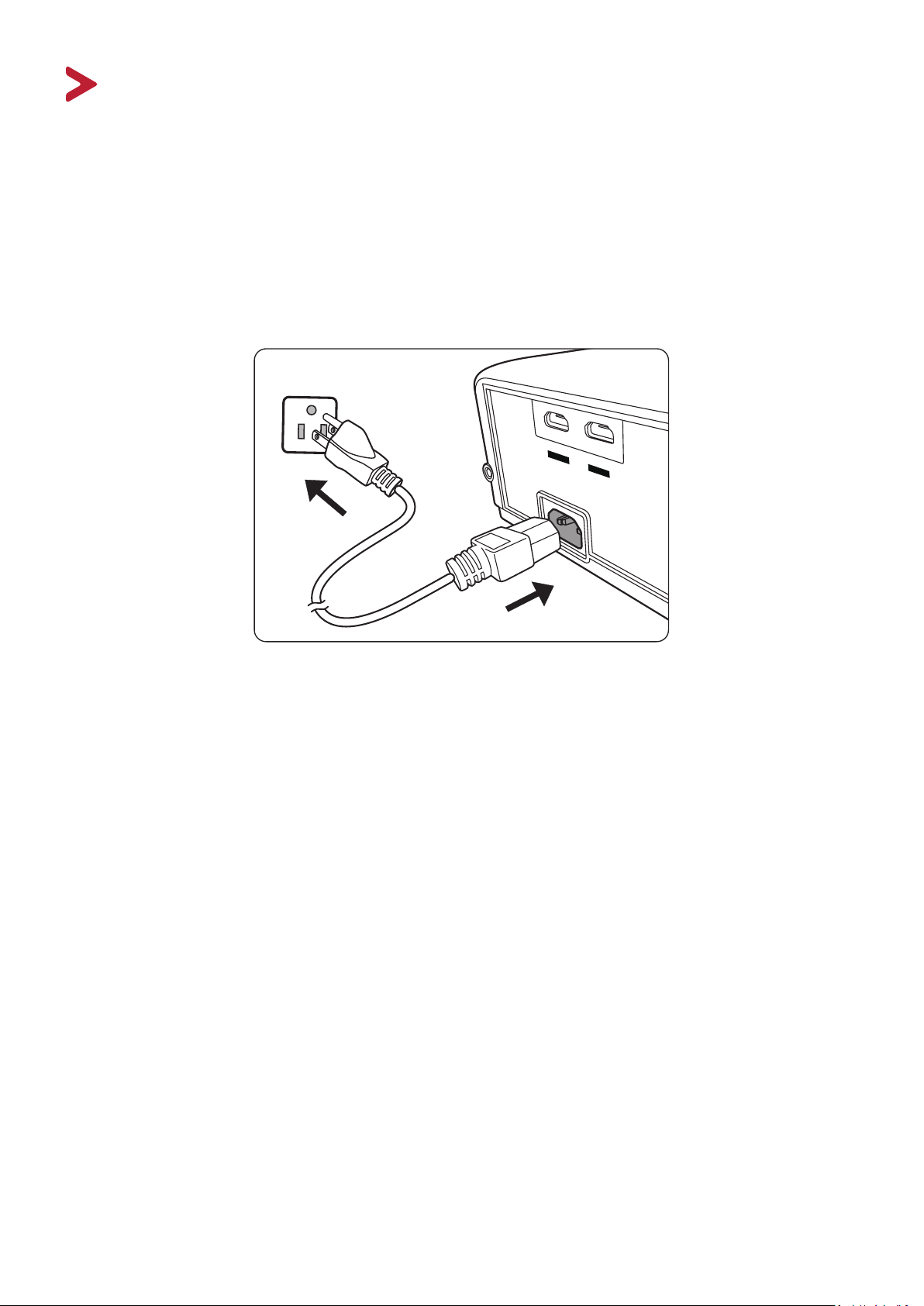

Stromanschluss .....................................................................................................24

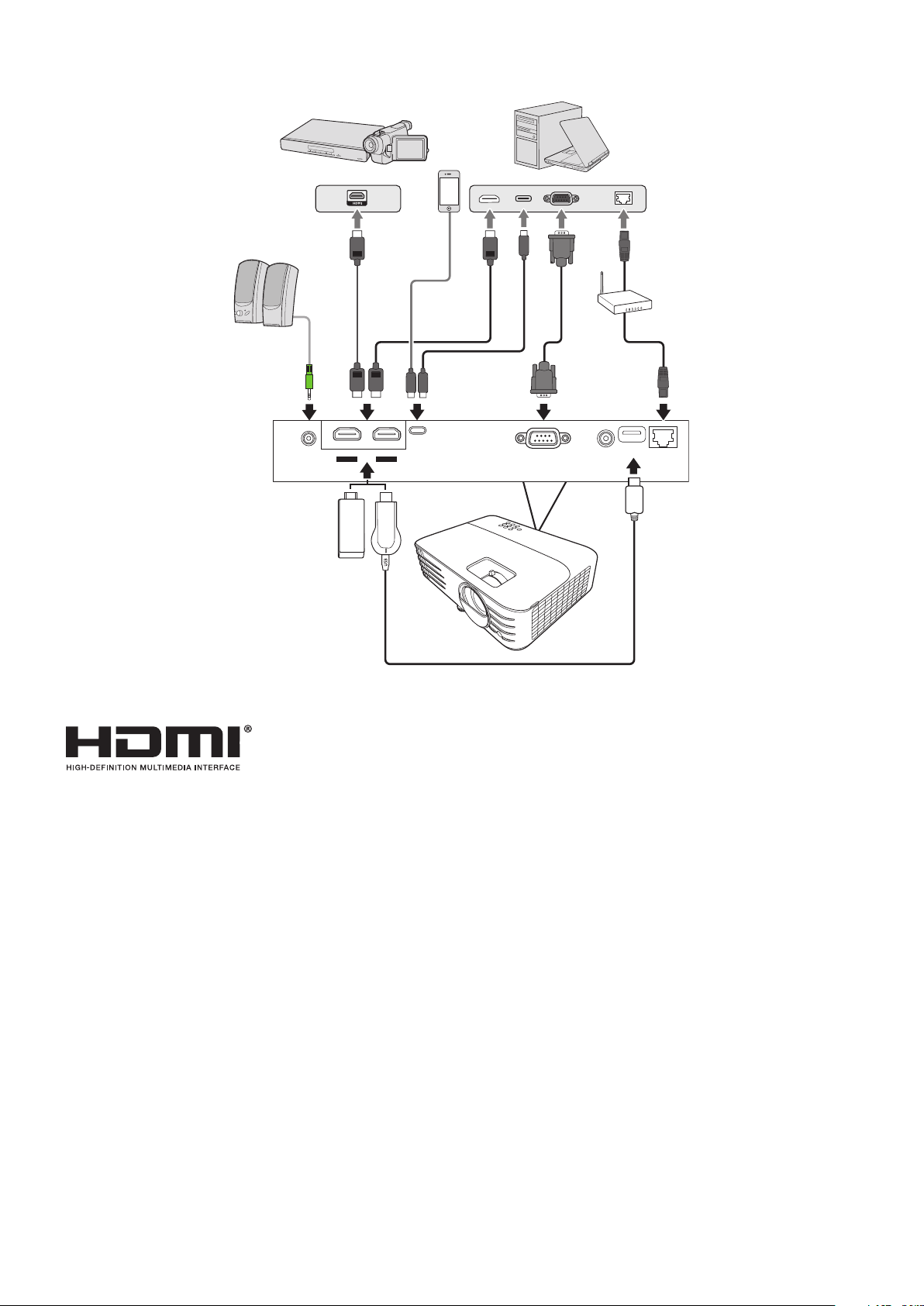

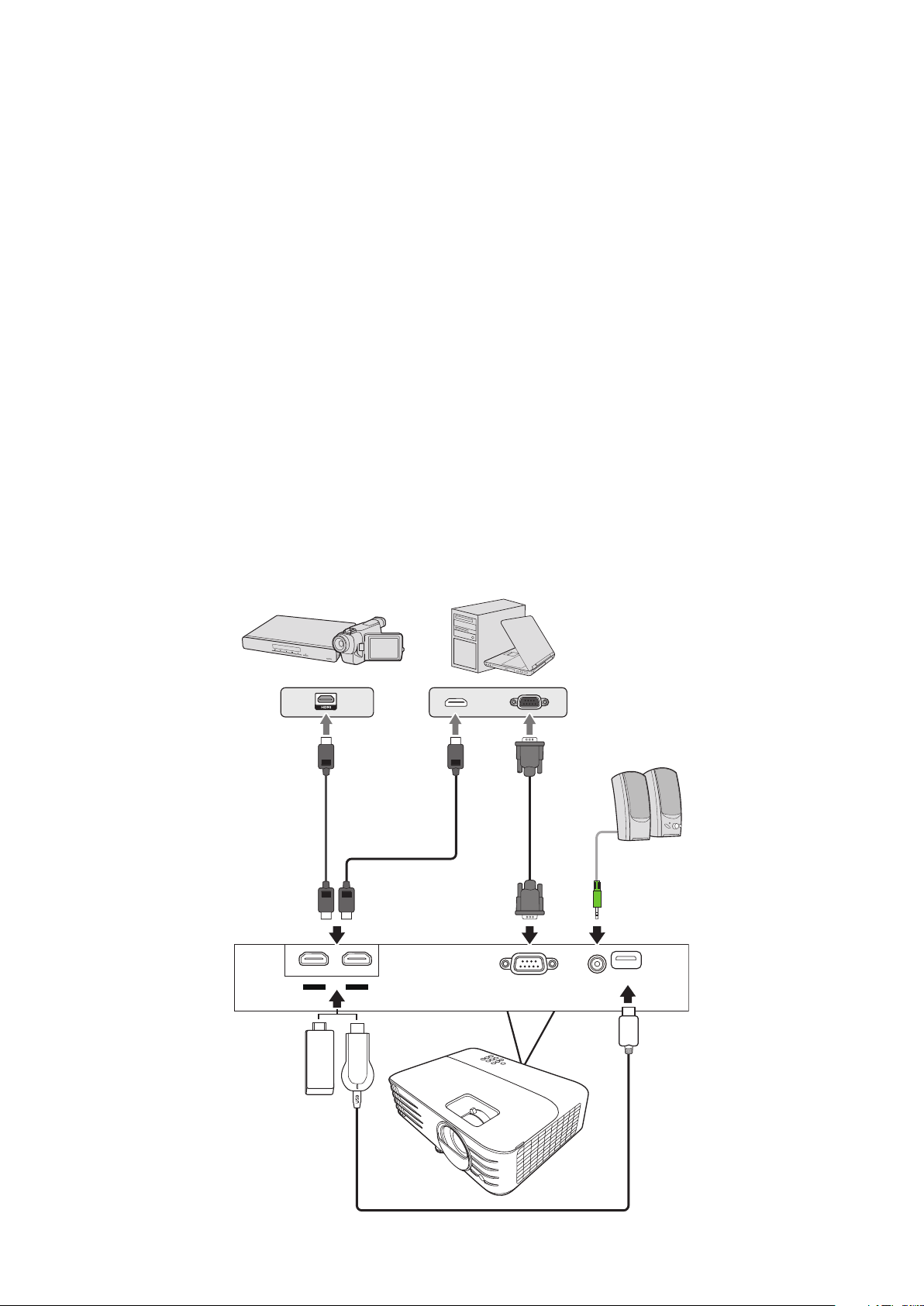

Anschluss von Video-/Computerquellen ..............................................................25

HDMI Verbindung .................................................................................................. 25

Anschließen von Audiogeräten ............................................................................25

Bedienung ................................................................. 27

Den Projektor ein-/ausschalten ............................................................................ 27

Einschalten des Projektors .................................................................................... 27

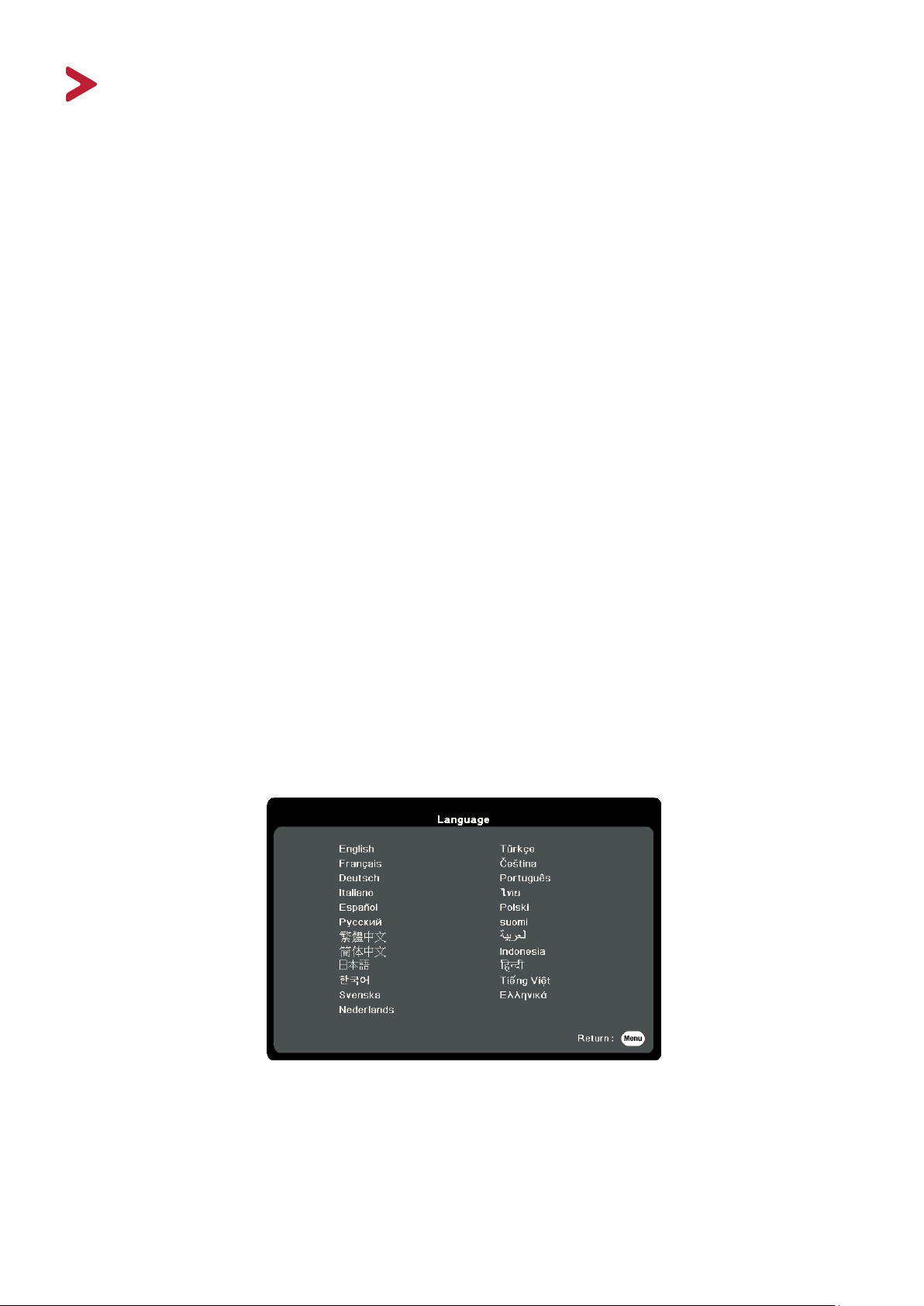

Erstmalige Aktivierung ................................................................................................ 27

Ausschalten des Projektors ................................................................................... 28

Auswahl einer Eingangsquelle .............................................................................. 29

Einstellen des projizierten Bildes .......................................................................... 30

Einstellen der Bildhöhe und des Projektionswinkels .................................................. 30

Automatische Einstellung des Bildes .......................................................................... 30

Feinabstimmung von Bildgröße und Bildschärfe ................................................... 30

Korrektur der Schrägprojektion ............................................................................ 31

4 Ecken anpassen .................................................................................................. 32

Ausblenden des Bildes .......................................................................................... 32

Steuern des Projektors in einem LAN-Umfeld ...................................................... 33

Konfigurieren der LAN-Steuerungseinstellungen .................................................. 33

Menüfunktionen ....................................................... 35

Allgemeine On-Screen Display (OSD) Menübedienung ........................................ 35

On-Screen Display (OSD) Menübaum ................................................................... 36

DISPLAY Menü ......................................................................................................42

BILD Menü ............................................................................................................45

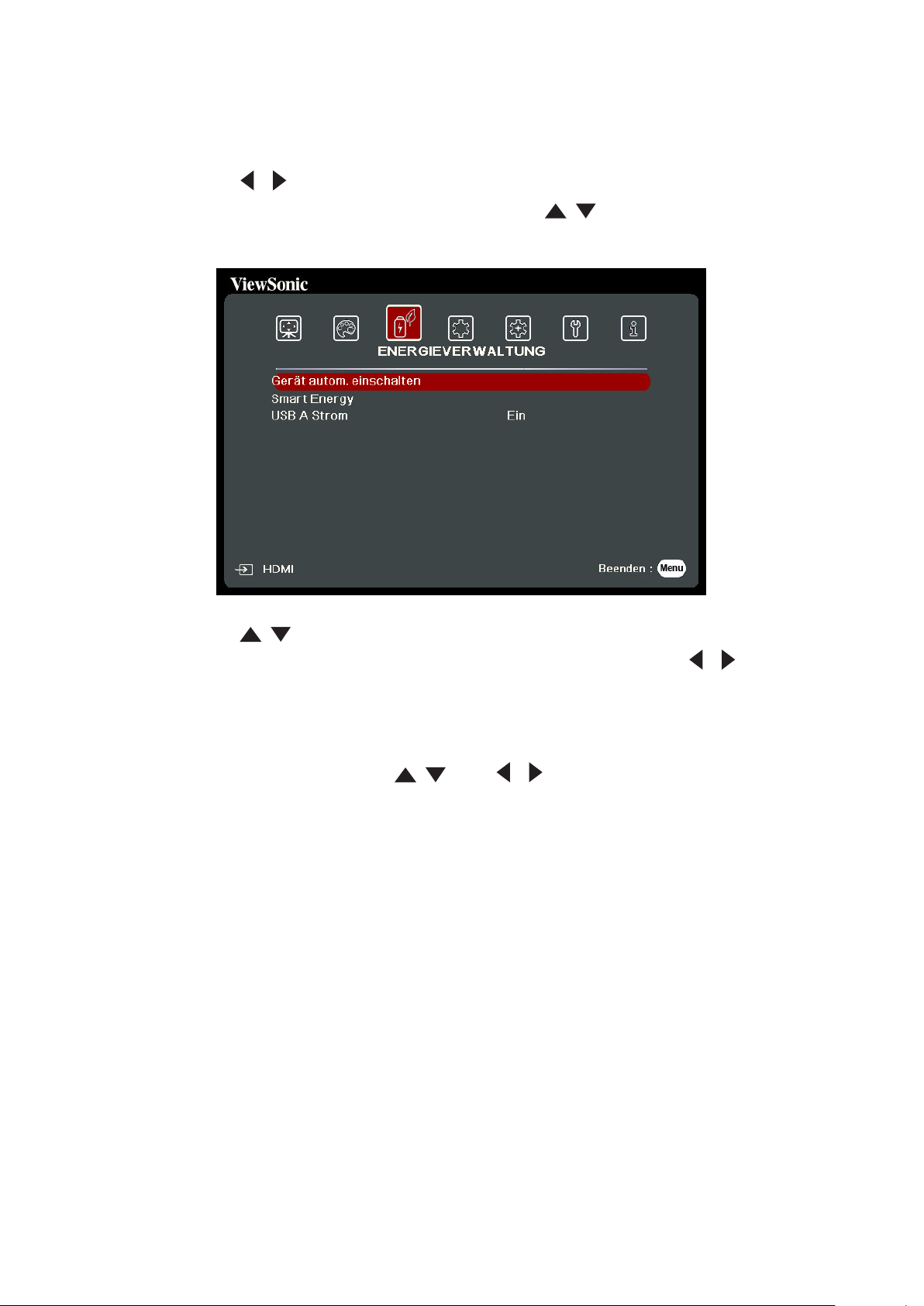

ENERGIEVERWALTUNG Menü ..............................................................................49

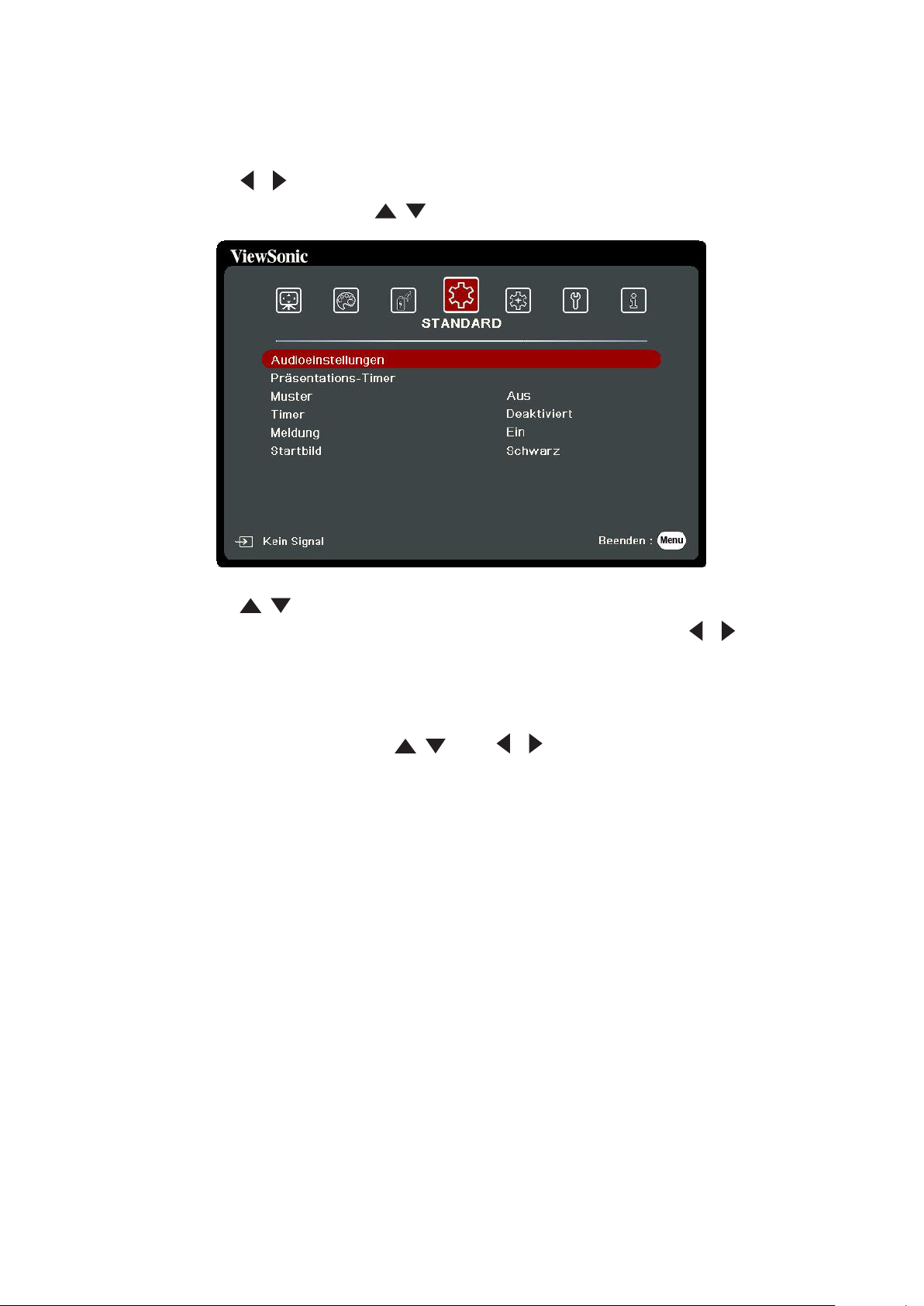

STANDARD Menü .................................................................................................51

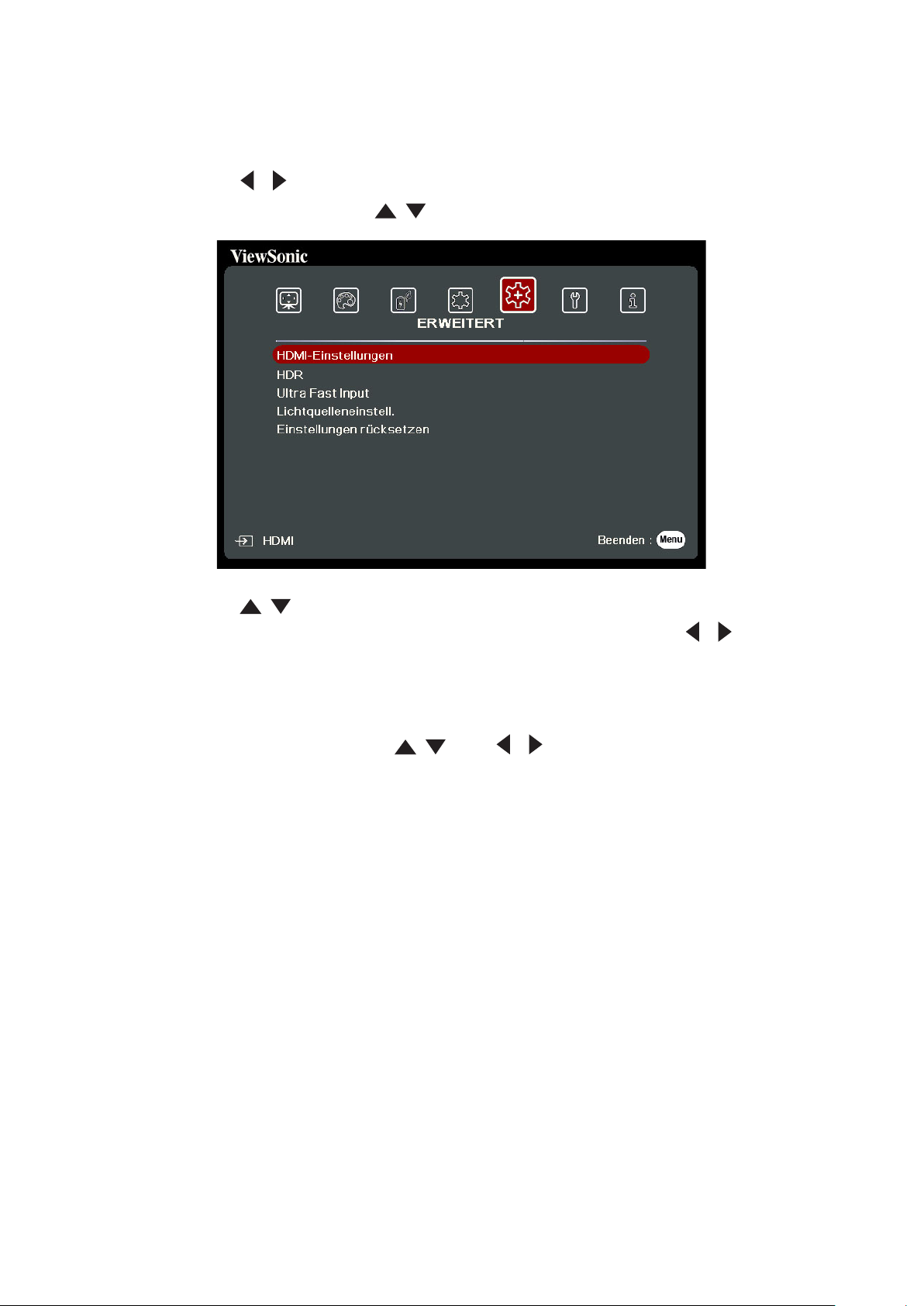

ERWEITERT Menü ................................................................................................. 54

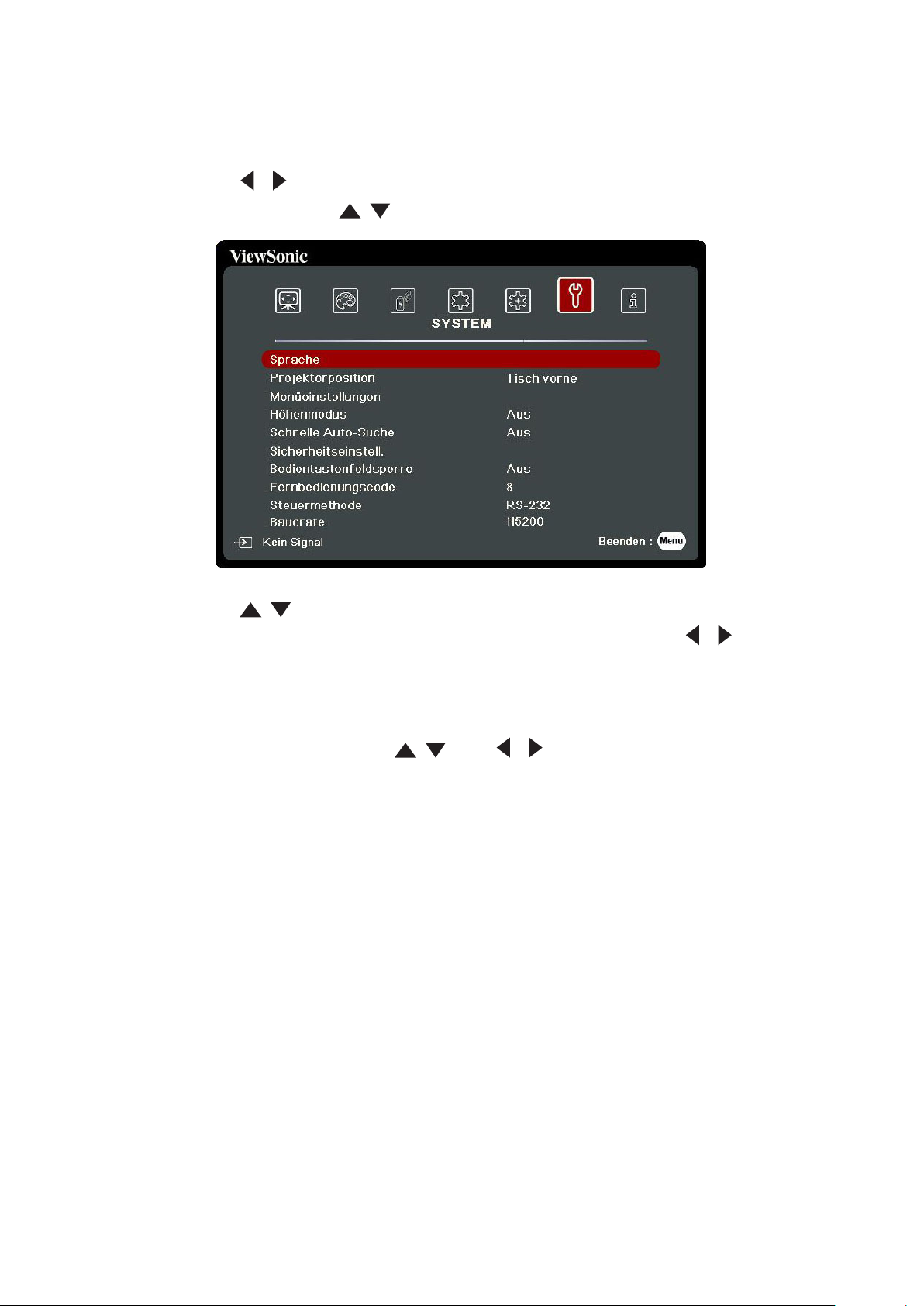

SYSTEM Menü .......................................................................................................59

INFORMATIONEN Menü ....................................................................................... 61

Page 7

Anhang ...................................................................... 62

Technische Daten .................................................................................................62

Projektor Abmessungen ........................................................................................ 63

Timingtabelle ........................................................................................................ 63

HDMI (PC) .............................................................................................................. 63

HDMI (Video) ......................................................................................................... 65

Fehlerbehebung ...................................................................................................66

Allgemeine Probleme ............................................................................................ 66

LED Anzeigen ......................................................................................................... 67

Wartung ................................................................................................................68

Allgemeine Vorsichtsmaßnahmen ........................................................................ 68

Reinigung der Objektivlinse .................................................................................. 68

Reinigung des Gehäuses ........................................................................................ 68

Aufbewahrung des Projektors ............................................................................... 68

Haftungsausschluss ............................................................................................... 68

Lichtquelle Informationen ....................................................................................69

Lichtquellenstunde ................................................................................................ 69

Lebensdauer der Lichtquelle verlängern ............................................................... 69

Zeitpunkt des Austauschs der Lichtquelle ............................................................. 70

Austausch der Lichtquelle ..................................................................................... 70

Page 8

Einleitung

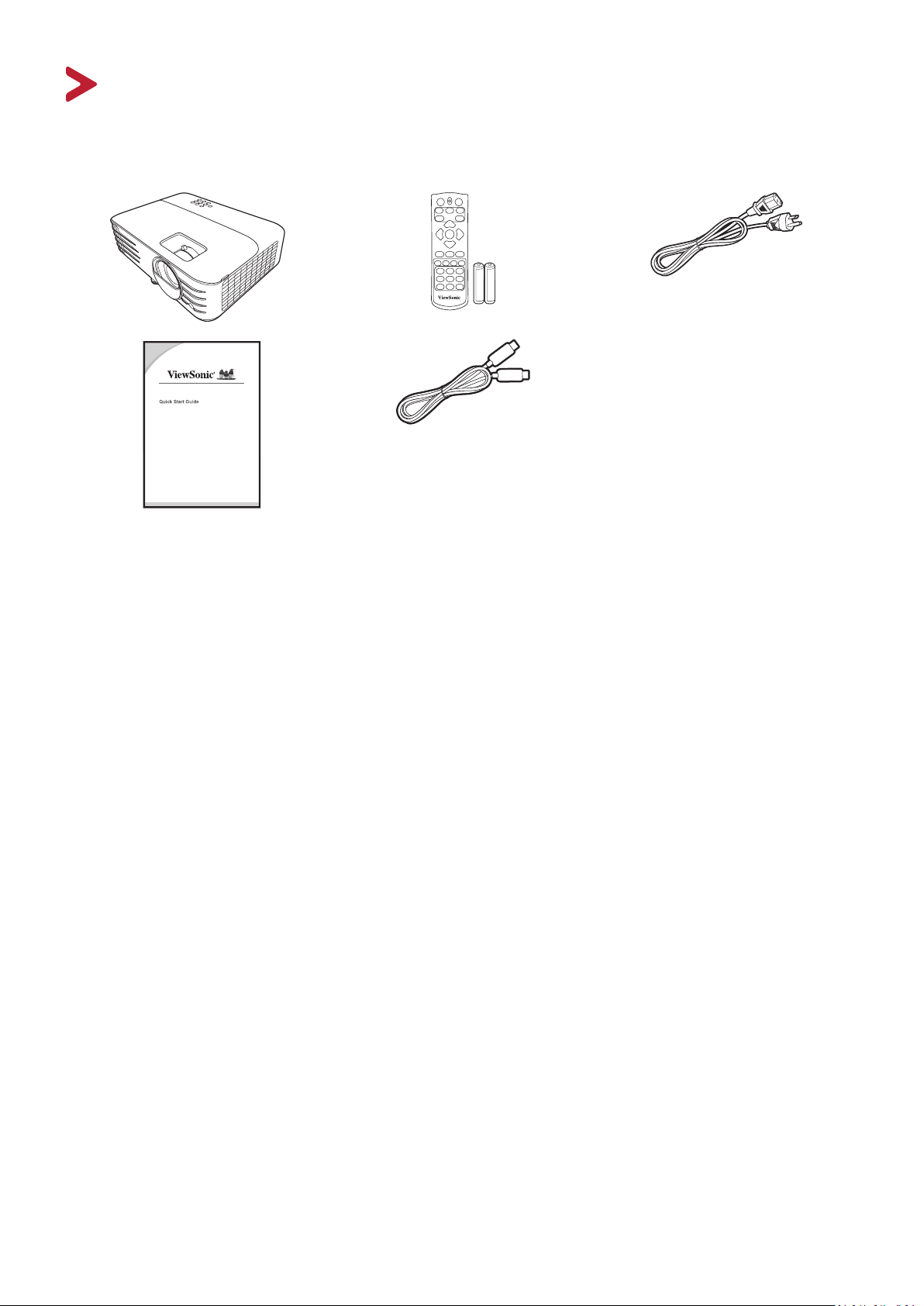

Lieferumfang

(Für PX728-4K/PX748-4K)

HINWEIS: Das mitgelieferte Netzkabel und die Videokabel können je nach Land

variieren. Bie wenden Sie sich für weitere Informaonen an Ihren lokalen

Händler.

Page 9

Produktübersicht

EXIT

SOURCE

BLANK

MODE

COLOR

Projektor

Bedienelemente und Funktionen

Temperaturwarnleuchte

Betriebskontrollleuchte

Lüftungsöffnungen (Auslass für heiße Luft)

Projektionslinse

Fernbedienungssensor

Lichtquelle Warnleuchte

Fokusring

Zoomring

Taste Beschreibung

[ ] Ein/Aus

[

/ / / ] Keystone-

Tasten

[

/ / / ]

Links/Rechts/Auf/Ab

Menu/Exit Aktiviert oder deaktiviert das On-Screen Display (OSD)-

Source Zeigt die Eingangsauswahlleiste an.

Blank Blendet das Bildschirmbild aus. Enter Führt das im On-Screen Display (OSD)-Menü ausgewählte

[

] Eckenanpassung

Color Mode Zeigt die Farbmodus-Auswahlleiste an.

Schaltet den Projektor in den Standbymodus oder ein.

Manuelle Korrektur von verzerrten Bildern durch gewinkelte

Projektion.

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor, wenn das On-Screen Display (OSD) Menü aktiviert ist.

Menü.

Element aus, wenn das OSD-Menü aktiviert ist.

Zeigt das Eckenanp. Menü an.

Page 10

Anschlussports

2 3 4

6 7 8



PX728-4K / PX748-4K

PX701-4K / PX701-4KE

AC Netzkabelanschluss

Deckenmontagelöcher

HDMI 1

HDCP2.2

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

HDMI 2

HDCP2.2

USB-C

RS-232 RJ45AUDIO OUT

RS-232AUDIO OUT

HDMI 1

HDMI

HDCP2

RS-232

AUDIO OUT

USB 5V/1.5A OUT

(Service)

USB 5V/1.5A OUT

(Service)12V OUT

USB 5V/1.5A OUT

(Service)

Sicherheitssteckplatz

Sicherheitsleiste

Einstellfuß

Port Beschreibung

[1] AUDIO OUT Audiosignalausgang. [2] HDMI 1 HDMI-Port. [3] HDMI 2 HDMI-Port. [4] USB-C USB-C Port. [5] RS-232 RS-232-Kontrollanschluss. [6] 12V OUT 12V DC Ausgang. [7] USB 5V/1.5A OUT (Service) USB Typ-A Anschluss für Stromversorgung.

[8] RJ-45 LAN-Port.

1010

Page 11

Fernbedienung

Bedienelemente und Funktionen

PX701-4K / PX701-4KE

Taste Beschreibung

On/ Off

COMP VIDEO HDMI

Auto Sync

Source

[ / ] TrapezkorrekturTasten

Schaltet zwischen Standbymodus und

Einschalten um. Nicht verfügbar. Nicht verfügbar. Wählt Quelle vom HDMI 1 oder HDMI 2 Port für die

Anzeige. Drücken Sie diese Taste wiederholt, um zwischen den zwei (2) Ports zu wechseln.

Automatische Bestimmung des besten Bild-Timings für das angezeigte Bild. Zeigt die

Quellenauswahlleiste an.

Manuelle Korrektur von verzerrten Bildern durch

gewinkelte Projektion.

Taste Beschreibung

Enter

Links/ Rechts

Auf/ Ab

(INFORMATIONEN) Exit

Aspect

Freeze

Pattern

Blank

PgUp (Bild-Auf)/ PgDn (Bild-Ab)

Führt das ausgewählte OSD-

Menüelement aus.

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

Schaltet das On-Screen Display (OSD)-Menü ein/

aus oder geht zurück zum

vorherigen OSD-Menü.

Zeigt das INFORMATIONEN Menü an.

Beendet und speichert die Menüeinstellungen.

Zeigt die

Bildformatauswahlleiste an.

Friert das projizierte Bild ein.

Zeigt das eingebettete Testmuster an.

Blendet das Bildschirmbild aus.

Dient dem Steuern eines

Anzeigeprogramms (auf

einem angeschlossenen PC),

das auf Bild-Auf- und BildAb-Befehle reagiert (z. B. Microsoft PowerPoint).

HINWEIS: Nur verfügbar,

wenn ein PC

Eingangssignal

ausgewählt ist.

Eco Mode

(Lauter) (Leiser)

(Ton aus)

Color Mode

Wählt den Eco Modus. Erhöht die Lautstärkestufe. Verringert die

Lautstärkestufe.

Schaltet den Ton ein und

aus. Vergrößert das projizierte

Bild. Verkleinert das projizierte

Bild. Zeigt die Farbmodus-

Auswahlleiste an.

Page 12

PX728-4K / PX748-4K

On Off

HDMI 1 HDMI 2COMP

Auto Sync

Source

Taste Beschreibung

Links/ Rechts

Auf/ Ab

(INFORMATIONEN)

Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Änderungen vor.

Schaltet das On-Screen Display (OSD)-Menü ein/

aus oder geht zurück zum

vorherigen OSD-Menü.

Zeigt das INFORMATIONEN Menü an.

Aspect

ID Set1 2

Brightness

345

678

Eco

Mode

Blank

Pattern

Contrast

StandardGaming Sports

MovieUser

Color Temp

Taste Beschreibung

On/ Off

COMP HDMI 1

HDMI 2

Auto Sync

Source

[ / / / ]

Keystone-

Tasten Enter

Schaltet zwischen Standbymodus und

Einschalten um. Nicht verfügbar.

Wählt die Quelle vom HDMI 1 Port für die Anzeige.

Wählt die Quelle vom HDMI 2 Port für die Anzeige.

Automatische Bestimmung des besten Bild-Timings für das angezeigte Bild.

Zeigt die

Quellenauswahlleiste an.

Manuelle Korrektur von verzerrten Bildern durch

gewinkelte Projektion. Führt das ausgewählte OSD-

Menüelement aus.

Exit

Beendet und speichert die Menüeinstellungen.

Aspect

Zeigt die

Bildformatauswahlleiste an.

Pattern

Zeigt das eingebettete Testmuster an.

Blank

Blendet das Bildschirmbild aus.

(Lauter)

(Leiser)

(Ton aus)

Brightness

Zeigt das 3D Menü an.

Erhöht die Lautstärkestufe.

Verringert die Lautstärkestufe.

Schaltet den Ton ein und aus.

Zeigt die Helligkeitsanpassungsleiste an.

Contrast

Zeigt die Kontrastanpassungsleiste an.

Color Temp

Zeigt das Farbtemperatur

Auswahlmenü an.

Gaming Wählt den Spiele Modus.

Standard Wählt den Standard Modus. Sports Wählt den Sport Modus.

Eco Mode

Wählt den Eco Modus.

Movie Wählt den Film (Rec. 709)

Modus.

(Eckenan-

passung)

Zeigt das Eckenanp. Menü an.

User Wählt den Benutzer 1 oder

Benutzer 2 Modus.

Page 13

Effektive Reichweite der Fernbedienung

Um die ordnungsgemäße Funktion der

Fernbedienung zu gewährleisten, führen Sie die folgenden Schritte aus:

1. Die Fernbedienung muss innerhalb eines

Winkels von 30° senkrecht auf die IR-

Fernbedienungssensoren des Projektors

gerichtet werden.

2. Der Abstand zwischen der Fernbedienung

und den Sensoren darf nicht mehr als 8 m ( 26 Fuß) betragen.

HINWEIS:

Achten Sie auf die Abbildungen über die Lage der Infrarot (IR)

Fernbedienungssensoren.

Wechseln der Batterien in der Fernbedienung

Etwa 30°

1. Entfernen Sie die Batterieabdeckung von der Rückseite der Fernbedienung,

indem Sie den Fingergriff drücken und nach unten schieben.

2. Entfernen Sie alle vorhandenen Batterien (falls nötig) und legen Sie zwei

Batterien der Größe AAA ein.

HINWEIS: Achten Sie dabei auf die Polung der Batterien.

3. Bringen Sie die Batterieabdeckung wieder an, indem Sie sie am Gehäuse

ausrichten und durch Schieben schließen.

HINWEIS:

• Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher

Luftfeuchtigkeit aus.

• Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom

Batteriehersteller empfohlene Modelle.

• Entsorgen Sie Altbatterien gemäß den Hinweisen des Herstellers und den örtlich

geltenden Vorschriften.

• Wenn die Batterien leer sind oder die Fernbedienung für längere Zeit nicht

verwendet wird, entfernen Sie die Batterien, um zu verhindern, dass sie die

Fernbedienung beschädigen.

Page 14

Erstmalige Einrichtung

In diesem Abschnitt finden Sie detaillierte Anweisungen zur Einrichtung Ihres Projektors.

Auswahl des Standortes

Persönliche Vorlieben und die Raumaufteilung entscheiden über den Installationsort. Beachten Sie Folgendes:

• Größe und Position der Leinwand.

• Position einer geeigneten Netzsteckdose.

• Ort und Abstand zwischen Projektor und anderen Geräten.

Der Projektor kann in einer der folgenden Positionen installiert werden:

1. Vorderseite

Der Projektor wird in Bodennähe vor der Leinwand aufgestellt.

2. Decke vorne

Der Projektor ist mit der Oberseite nach unten vor dem Bildschirm an der Decke befestigt.

3. Decke hinten

Der Projektor ist mit der Oberseite nach unten hinter dem Bildschirm an der Decke befestigt.

HINWEIS:

4. Rückseite

Der Projektor ist in Bodennähe hinter der

Für diese Variante ist eine spezielle Leinwand für rückwärtige Projektion erforderlich.

Leinwand positioniert.

HINWEIS:

Für diese Variante ist eine spezielle Leinwand für rückwärtige Projektion erforderlich.

Page 15

Projektionsgrößen

HINWEIS: Siehe „Technische Daten“ auf Seite 62 für die native Anzeigeauflösung

auf diesem Projektor.

• 16:9-Bild auf einer 16:9-Leinwand

(b)

(a)

(d)

(c)

(f)

(e)

(a)

• 16:9-Bild auf einer 4:3-Leinwand

(b)

(a)

(d)

(c)

(f)

(e)

(a)

HINWEIS: (e) = Leinwand ; (f) = Mitte der Objektivlinse

PX701-4K

(e)

(f)

(c)

(d)

(b)

(e)

(f)

(c)

(d)

(b)

16:9-Bild auf einer 16:9-Leinwand

(a) Lein-

wandgröße

(b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz

minimal maximal minimal maximal

in. mm in. mm in. mm in. mm in. mm in. mm 60 1524 78,6 1995,8 86,4 2195,4 29,4 747,2 2,9 74,7 2,9 74,7

70 1778 91,7 2328,4 100,8 2561,3 34,3 871,7 3,4 87,2 3,4 87,2 80 2032 104,8 2661,1 115,2 2927,2 39,2 996,2 3,9 99,6 3,9 99,6

90 2286 117,9 2993,7 129,6 3293,1 44,1 1120,7 4,4 112,1 4,4 112,1 100 2540 131,0 3326,3 144,1 3658,9 49,0 1245,3 4,9 124,5 4,9 124,5 110 2794 144,1 3658,9 158,5 4024,8 53,9 1369,8 5,4 137,0 5,4 137,0 120 3048 157,1 3991,6 172,9 4390,7 58,8 1494,3 5,9 149,4 5,9 149,4 130 3302 170,2 4324,2 187,3 4756,6 63,7 1618,8 6,4 161,9 6,4 161,9 140 3556 183,3 4656,8 201,7 5122,5 68,6 1743,4 6,9 174,3 6,9 174,3 150 3810 196,4 4989,5 216,1 5488,4 73,5 1867,9 7,4 186,8 7,4 186,8 160 4064 209,5 5322,1 230,5 5854,3 78,4 1992,4 7,8 199,2 7,8 199,2 170 4318 222,6 5654,7 244,9 6220,2 83,3 2116,9 8,3 211,7 8,3 211,7 180 4572 235,7 5987,4 259,3 6586,1 88,2 2241,5 8,8 224,1 8,8 224,1 190 4826 248,8 6320,0 273,7 6952,0 93,1 2366,0 9,3 236,6 9,3 236,6 200 5080 261,9 6652,6 288,1 7317,9 98,1 2490,5 9,8 249,1 9,8 249,1

Page 16

16:9-Bild auf einer 4:3-Leinwand

(a) Lein-

wandgröße

(b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz

minimal maximal minimal maximal

in. mm in. mm in. mm in. mm in. mm in. mm

60 1524 72 1831,9 79 2015,1 27,0 685,8 2,7 68,6 2,7 68,6

70 1778 84 2137,2 93 2350,9 31,5 800,1 3,2 80,0 3,2 80,0

80 2032 96 2442,5 106 2686,8 36,0 914,4 3,6 91,4 3,6 91,4

90 2286 108 2747,8 119 3022,6 40,5 1028,7 4,1 102,9 4,1 102,9 100 2540 120 3053,2 132 3358,5 45,0 1143,0 4,5 114,3 4,5 114,3 110 2794 132 3358,5 145 3694,3 49,5 1257,3 5,0 125,7 5,0 125,7 120 3048 144 3663,8 159 4030,2 54,0 1371,6 5,4 137,2 5,4 137,2 130 3302 156 3969,1 172 4366,0 58,5 1485,9 5,9 148,6 5,9 148,6 140 3556 168 4274,4 185 4701,9 63,0 1600,2 6,3 160,0 6,3 160,0 150 3810 180 4579,7 198 5037,7 67,5 1714,5 6,8 171,5 6,8 171,5 160 4064 192 4885,0 212 5373,5 72,0 1828,8 7,2 182,9 7,2 182,9 170 4318 204 5190,4 225 5709,4 76,5 1943,1 7,7 194,3 7,7 194,3 180 4572 216 5495,7 238 6045,2 81,0 2057,4 8,1 205,7 8,1 205,7 190 4826 228 5801,0 251 6381,1 85,5 2171,7 8,6 217,2 8,6 217,2 200 5080 240 6106,3 264 6716,9 90,0 2286,0 9,0 228,6 9,0 228,6

HINWEIS:

Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Es wird empfohlen, die Größe und den Abstand der Projektion vor der endgültigen Installation des Projektors zu testen.

PX701-4KE/PX728-4K/PX748-4K

16:9-Bild auf einer 16:9-Leinwand

(a) Lein-

wandgröße

(b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz

minimal maximal minimal maximal

in. mm in. mm in. mm in. mm in. mm in. mm

60 1524 59 1496,8 77 1945,9 29 747 2,9 74,7 2,9 74,7

70 1778 69 1746,3 89 2270,2 34 872 3,4 87,2 3,4 87,2

80 2032 79 1995,8 102 2594,5 39 996 3,9 99,6 3,9 99,6

90 2286 88 2245,3 115 2918,8 44 1121 4,4 112,1 4,4 112,1 100 2540 98 2494,7 128 3243,2 49 1245 4,9 124,5 4,9 124,5 110 2794 108 2744,2 140 3567,5 54 1370 5,4 137,0 5,4 137,0 120 3048 118 2993,7 153 3891,8 59 1494 5,9 149,4 5,9 149,4 130 3302 128 3243,2 166 4216,1 64 1619 6,4 161,9 6,4 161,9

140 3556 138 3492,6 179 4540,4 69 1743 6,9 174,3 6,9 174,3 150 3810 147 3742,1 192 4864,7 74 1868 7,4 186,8 7,4 186,8 160 4064 157 3991,6 204 5189,1 78 1992 7,8 199,2 7,8 199,2 170 4318 167 4241,1 217 5513,4 83 2117 8,3 211,7 8,3 211,7 180 4572 177 4490,5 230 5837,7 88 2241 8,8 224,1 8,8 224,1 190 4826 187 4740,0 243 6162,0 93 2366 9,3 236,6 9,3 236,6 200 5080 196 4989,5 255 6486,3 98 2491 9,8 249,1 9,8 249,1

Page 17

16:9-Bild auf einer 4:3-Leinwand

(a) Lein-

wandgröße

(b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz

minimal maximal minimal maximal

in. mm in. mm in. mm in. mm in. mm in. mm

60 1524 54 1373,9 70 1786,1 27 686 2,7 68,6 2,7 68,6

70 1778 63 1602,9 82 2083,8 32 800 3,2 80,0 3,2 80,0

80 2032 72 1831,9 94 2381,5 36 914 3,6 91,4 3,6 91,4

90 2286 81 2060,9 105 2679,1 41 1029 4,1 102,9 4,1 102,9 100 2540 90 2289,9 117 2976,8 45 1143 4,5 114,3 4,5 114,3 110 2794 99 2518,9 129 3274,5 50 1257 5,0 125,7 5,0 125,7 120 3048 108 2747,8 141 3572,2 54 1372 5,4 137,2 5,4 137,2 130 3302 117 2976,8 152 3869,9 59 1486 5,9 148,6 5,9 148,6 140 3556 126 3205,8 164 4167,6 63 1600 6,3 160,0 6,3 160,0 150 3810 135 3434,8 176 4465,2 68 1715 6,8 171,5 6,8 171,5 160 4064 144 3663,8 188 4762,9 72 1829 7,2 182,9 7,2 182,9 170 4318 153 3892,8 199 5060,6 77 1943 7,7 194,3 7,7 194,3 180 4572 162 4121,8 211 5358,3 81 2057 8,1 205,7 8,1 205,7 190 4826 171 4350,7 223 5656,0 86 2172 8,6 217,2 8,6 217,2 200 5080 180 4579,7 234 5953,6 90 2286 9,0 228,6 9,0 228,6

HINWEIS:

Page 18

Befestigung des Projektors

65.89

HINWEIS: Wenn Sie eine Fremdhalterung kaufen, verwenden Sie bitte die

richtige Schraubengröße. Die Schraubengröße kann je nach Dicke der Montageplatte variieren.

1. Um eine möglichst sichere Installation zu gewährleisten, verwenden Sie bitte

eine ViewSonic® Wand- oder Deckenhalterung.

2. Stellen Sie sicher, dass die Schrauben, mit denen eine Halterung am Projektor

befestigt wird, den folgenden Spezifikationen entsprechen:

• Schraubentyp: M4 x 8

• Maximale Schraubenlänge: 8 mm

65.89

113.54 60.01

HINWEIS:

• Vermeiden Sie es, den Projektor in der Nähe einer Wärmequelle zu

installieren.

• Halten Sie einen Abstand von mindestens 10 cm zwischen der Decke und

der Unterseite des Projektors ein.

Page 19

Verhindern von unbefugter Nutzung

Der Projektor verfügt über mehrere integrierte Sicherheitsfunktionen, um Diebstahl, Zugriff oder versehentliche Änderungen der Einstellungen zu verhindern.

Verwendung des Sicherheitssteckplatzes

Um zu verhindern, dass der Projektor gestohlen wird, verwenden Sie eine Sicherheitssteckplatz-Verriegelungsvorrichtung, um den Projektor an einem festen Gegenstand zu befestigen.

Nachfolgend finden Sie ein Beispiel für die Einrichtung einer SicherheitssteckplatzVerriegelungsvorrichtung:

HDMI 1

HDMI 2

HDC

HDCP2.2

2.2

RS-232

AUDIO OUT

USB 5V/1.5A OUT

(Service)

HINWEIS: Der Sicherheitssteckplatz kann auch als Sicherungsanker verwendet

werden, wenn der Projektor an der Decke montiert wird.

1919

Page 20

Verwendung der Passwortfunktion

Um unbefugten Zugriff oder unbefugte Nutzung zu verhindern, bietet der Projektor eine Option zur Passwortsicherung. Das Passwort kann im On-Screen Display (OSD) Menü festgelegt werden.

HINWEIS:

Notieren Sie sich Ihr Passwort und bewahren Sie es an einem sicheren Ort auf.

Einstellen eines Passwortes

1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM > Sicherheitseinstell. und drücken Sie auf Enter.

2. Markieren Sie Einschaltsperre und

wählen Sie Ein aus, indem Sie auf

/ drücken.

3. Wie rechts abgebildet, stehen die

vier Pfeiltasten (

, , , ) für 4 Stellen (1, 2, 3, 4). Drücken Sie auf Sie die Pfeiltasten, um das 6-stellige Passwort einzugeben.

4. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben. Nachdem das Passwort eingestellt wurde, kehrt das OSD-Menü zur Seite Sicherheitseinstell. zurück.

5. Drücken Sie auf Exit , um das OSD-Menü zu verlassen.

HINWEIS:

Nach der Einstellung muss das Passwort jedes Mal eingegeben werden, wenn der Projektor gestartet wird.

Page 21

Änderung des Passwortes

1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM > Sicherheitseinstell. > Passwort ändern.

2. Drücke Sie auf Enter, woraufhin der Meldung "AKTUELLES PASSWORT

EINGEBEN" angezeigt wird.

3. Geben Sie das alte Passwort ein.

 Wenn das Passwort richtig ist, wird eine weitere Meldung "NEUES

PASSWORT EINGEBEN" angezeigt.

 Wenn das Passwort falsch ist, wird 5 Sekunden lang eine Passwort

Fehlermeldung, gefolgt von der Meldung "AKTUELLES PASSWORT EINGEBEN" angezeigt. Sie können es erneut versuchen oder zum Abbrechen auf Exit drücken.

4. Geben Sie ein neues Passwort ein.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben.

6. Um das OSD zu verlassen, drücken Sie auf Exit.

HINWEIS:

Die eingegebenen Stellen werden auf dem Bildschirm als Sternchen (*) angezeigt.

Deaktivierung der Passwort-Funktion

1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM > Sicherheitseinstell. > Einschaltsperre.

2. Drücken Sie auf

/ zur Auswahl von Aus.

3. Die Meldung "PASSWORT EINGEBEN" wird angezeigt. Geben Sie das aktuelle

Passwort ein.

 Wenn das Passwort richtig ist, wird im OSD-Menü wieder die Kennwort

Seite angezeigt und in der Zeile von steht "Aus" Einschaltsperre.

 Wenn das Passwort falsch ist, wird 5 Sekunden lang eine Passwort

Fehlermeldung, gefolgt von der Meldung "AKTUELLES PASSWORT EINGEBEN" angezeigt. Sie können es erneut versuchen oder zum Abbrechen auf Exit drücken.

HINWEIS:

Bitte behalten Sie das alte Passwort, da Sie es benötigen, um die Passwortfunktion wieder zu aktivieren.

2121

Page 22

Passwort vergessen

Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung "PASSWORT EINGEBEN".

Sie können es erneut versuchen, oder den "Passwortrückrufvorgang" durchführen, wenn Sie sich nicht mehr an das Passwort erinnern.

HINWEIS:

Wenn Sie 5 Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch eine kurze Zeit lang ausgeschaltet.

Passwortrückrufvorgang

1. Wenn die Meldung "AKTUELLES PASSWORT

EINGEBEN" angezeigt wird, halten Sie Auto Sync 3 Sekunden lang gedrückt. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt.

2. Notieren Sie die Nummer und schalten Sie

den Projektor aus.

3. Wenden Sie sich an ein Servicezentrum vor

Ort, um die Nummer zu dekodieren. Sie werden u.U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.

Page 23

Steuerungstasten sperren

Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z.B. von Kindern) geändert werden.

HINWEIS:

Wenn Bedientastenfeldsperre akviert ist, kann auf dem Projektor nur die Taste Ein/Aus bedient werden.

1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM > Bedientastenfeldsperre.

2. Drücken Sie auf

/ , um Ein auszuwählen.

3. Wählen Sie Ja und drücken Sie zur Bestätigung auf Enter.

4. Um die Bedientastenfeldsperre aufzuheben, drücken Sie 3 Sekunden lang am Projektor auf

HINWEIS:

Sie können auch die Fernbedienung verwenden, um zum > Menü

SYSTEM > Bedientastenfeldsperre zu wechseln, und um Aus auszuwählen.

Page 24

Verbindung

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

In diesem Abschnitt erfahren Sie, wie Sie den Projektor mit anderen Geräten verbinden.

Stromanschluss

1. Schließen Sie das Netzkabel an die AC IN-Buchse auf der Rückseite des Projektors

an.

2. Stecken Sie das Netzkabel in eine Steckdose.

HINWEIS: BeiderInstallaondesProjektorsisteineleichtzugängliche

TrennvorrichtungindiefesteVerkabelungzuintegrierenoderder NetzsteckeraneineleichtzugänglicheSteckdoseinderNähedesGeräts

anzuschließen. Sollte während des Betriebs des Projektors ein Fehler

aureten,verwendenSiedieTrennvorrichtung,umdieStromversorgung

auszuschalten oder den Netzstecker zu ziehen.

Page 25

Anschluss von Video-/Computerquellen

HDMI Verbindung

Schließen Sie ein Ende eines HDMI Kabels an den HDMI-Port des Gerätes an. Schließen Sie dann das andere Ende des Kabels an den HDMI 1 oder HDMI 2 Port des Projektors an.

Anschließen von Audiogeräten

DerProjektoristmitLautsprechernausgestattet,Siekönnenaberauchexterne

Lautsprecher an den AUDIO OUT Port des Projektors anschließen.

HINWEIS:

DerAudioausgangwirdüberdieLautstärke und Ton ausEinstellungendes Projektorsgesteuert.

DiefolgendenIllustrationenderAnschlüssedienenlediglichderVeranschaulichung. DieamProjektorzurVerfügungstehendenAnschlüssekönnensichvonModellzu Modellunterscheiden.EinigeKabelsindmöglicherweisenichtimLieferumfangdes Projektorsenthalten.KabelkönnenüberdenElektrofachhandelbezogenwerden.

PX701-4K / PX701-4KE

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

RS-232 AUDIO OUT

USB 5V/1.5A OUT

(Service)

Page 26

PX728-4K / PX748-4K

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

USB-C

USB 5V/1.5A OUT

RS-232 RJ45AUDIO OUT

(Service)12V OUT

Page 27

Bedienung

Den Projektor ein-/ausschalten

Einschalten des Projektors

1. Drücken Sie auf die Ein/Aus-Taste, um den Projektor einzuschalten.

2. Die Lichtquelle wird aueuchten und ein "Ton Ein/Aus" ertönen.

3. Die Netzanzeige leuchtet grün , wenn der Projektor eingeschaltet ist.

HINWEIS:

• Wenn der Projektor nach der letzten Verwendung noch heiß ist, wird zunächst das

Kühlgebläse für 90 Sekunden akviert, bevor die Lichtquelle eingeschaltet wird.

• Um die Lichtquelle zu schonen und ihre Lebensdauer zu verlängern, sollten Sie nach Einschalten des Projektors mindestens (5) Minuten warten, bevor Sie ihn

wieder ausschalten.

4. Schalten Sie alle angeschlossenen Geräte, z.B. Notebooks, ein und der Projektor

beginnt mit der Suche nach einer Eingangsquelle.

HINWEIS:

Erstmalige Aktivierung

Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus.

Wenn der Projektor eine Eingangsquelle erkennt, erscheint die Auswahlleiste für die Quellen. Wenn keine Eingangsquelle erkannt wird, erscheint die Meldung "Kein Signal".

Page 28

Ausschalten des Projektors

1. Drücken Sie die Ein/Aus oder O Taste und eine Bestägungsmeldung erscheint,

um Sie aufzufordern, die Ein/Aus oder O-Taste ein zweites Mal zu drücken. Zusätzlich können Sie eine beliebige andere Taste drücken, um den Vorgang abzubrechen.

HINWEIS:

Wenn Sie einige Sekunden nach dem ersten Drücken nicht antworten,

verschwindet die Meldung.

2. Sobald der Kühlvorgang abgeschlossen ist, wird ein "Ton Ein/Aus" ertönen.

3. Trennen Sie das Netzkabel von der Steckdose, wenn der Projektor über einen

längeren Zeitraum nicht verwendet wird.

HINWEIS:

• Zum Schutz der Lichtquelle reagiert der Projektor während der Kühlphase nicht auf weitere Befehle.

• Ziehen Sie das Netzkabel erst ab, wenn der Projektor vollständig heruntergefahren wurde.

Page 29

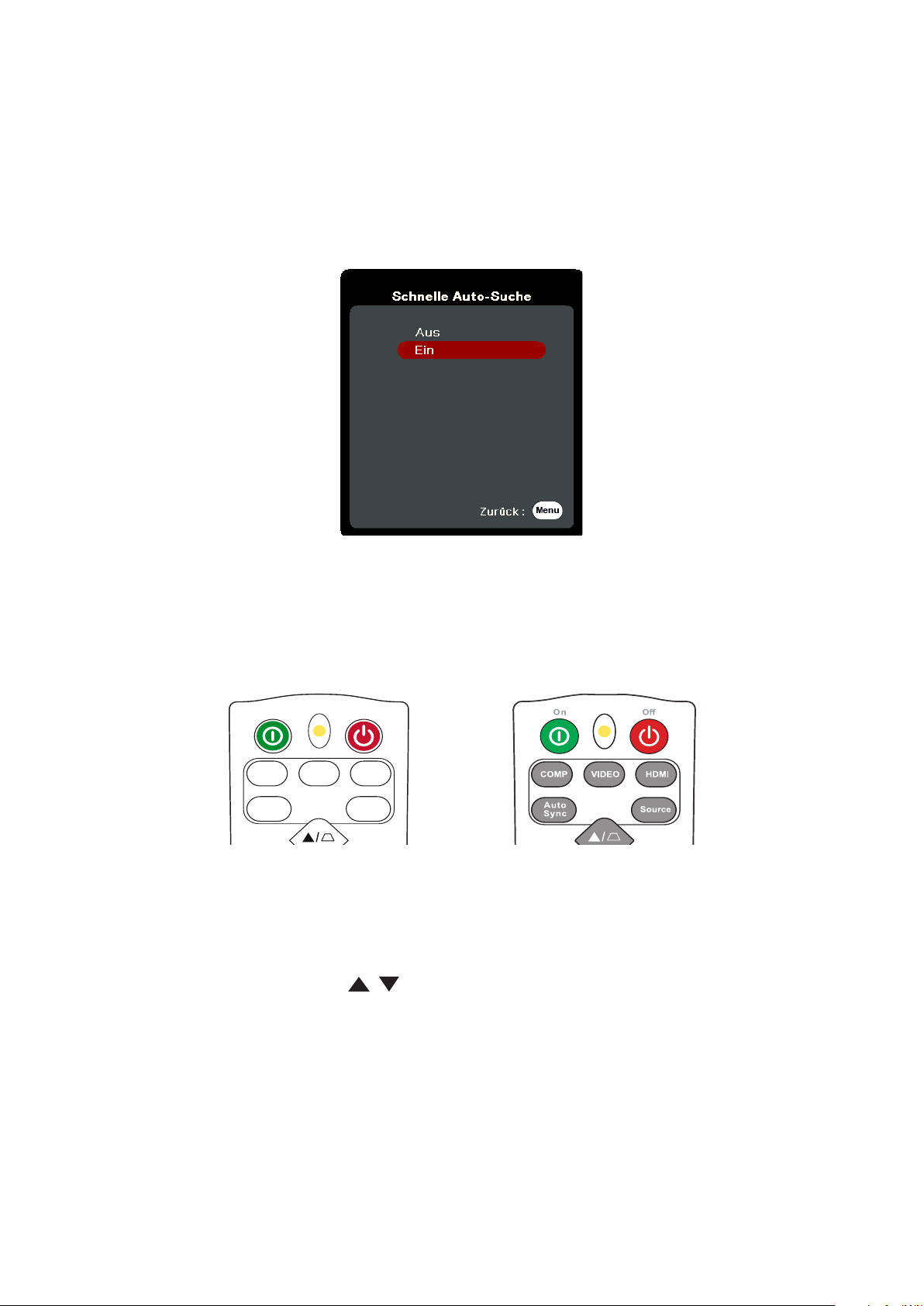

Auswahl einer Eingangsquelle

PX701-4K / PX701-4KEPX728-4K / PX748-4K

On Off

HDMI 1 HDMI 2COMP

Source

Auto Sync

Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden.

Wenn Sie möchten, dass der Projektor automatisch nach der Eingangsquelle sucht, stellen Sie sicher, dass die Schnelle Auto-Suche Funktion im SYSTEM Menü Ein ist.

Die Eingangsquelle kann auch manuell ausgewählt werden, indem Sie eine der Quellenauswahltasten auf der Fernbedienung drücken oder indem Sie durch die

verfügbaren Eingangsquellen blättern.

Um die Eingangsquelle manuell auszuwählen, gehen Sie wie folgt vor:

1. Drücken Sie auf Source, um ein Menü zur Quellenauswahl anzuzeigen.

2. Drücken Sie wiederholt auf

/ bis das gewünschte Signal ausgewählt ist.

Drücken Sie dann auf Enter.

3. Nach der Erkennung werden die Informaonen der ausgewählten Quelle für

einige Sekunden auf dem Bildschirm angezeigt.

HINWEIS:

Wenn mehrere Geräte an den Projektor angeschlossen sind, wiederholen

Sie die Schrie 1-2, um nach einer weiteren Quelle zu suchen.

Page 30

Einstellen des projizierten Bildes

Einstellen der Bildhöhe und des Projektionswinkels

Der Projektor besitzt einen (1) Einstellfuß. Die Anpassung des Fußes ändert die Höhe des Projektors und den vertikalen Projektionswinkel. Passen Sie die Füße vorsichtig an, um die Position des projizierten Bildes zu korrigieren.

Automatische Einstellung des Bildes

In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf der Fernbedienung auf Auto Sync. Innerhalb von fünf (5) Sekunden passt die integrierte intelligente Auto-Anpassung die Frequenz- und Taktwerte neu an, um die beste Bildqualität zu erzielen.

Nach Abschluss erscheint die aktuelle Quelleninformation drei (3) Sekunden lang in der linken oberen Ecke.

HINWEIS:

Feinabstimmung von Bildgröße und Bildschärfe

Um das projizierte Bild auf die gewünschte Größe einzustellen, drehen Sie den Zoomring.

Um die Klarheit des Bildes zu verbessern, drehen Sie den Fokusring.

Diese Funkon ist nur verfügbar, wenn die PC D-Sub Eingangsquelle (analog RGB/COMPUTER IN) ausgewählt ist.

Page 31

Korrektur der Schrägprojektion

On Off

HDMI 1 HDMI 2COMP

Source

Pattern

Brightness

Contrast

Aspect

Color Temp

Eco

Mode

StandardGamingSports

Movie User

Blank

Auto Sync

ID Set 12

345

678

EXIT

SOURCE

BLANK

MODE

COLOR

EXIT

SOURCE

BLANK

MODE

COLOR

Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Anpassung der Höhe des Projektors

auch eine der folgenden Möglichkeiten zur Korrektur verwenden:

1. Verwenden Sie die Schrägposionstasten am Projektor oder auf der Fernbedienung, um die Schrägposion Seite anzuzeigen.

2. Nachdem die Schrägposion Seite angezeigt wird, drücken Sie Schrägposion oben im Bild zu korrigieren. Drücken Sie auf Schrägposion unten im Bild zu korrigieren. Drücken Sie auf Schrägposion unten im Bild zu korrigieren. Drücken Sie auf

, um die

Schrägposion auf der rechten Seite des Bildes zu korrigieren. Drücken Sie auf um die Schrägposion auf der linken Seite des Bildes zu korrigieren.

PX728-4K / PX748-4K

PX701-4K / PX701-4KE

Page 32

4 Ecken anpassen

Sie können die Form und Größe eines Bildes manuell anpassen, das an allen Seiten ungleichmäßig rechteckig ist.

1. Sie können Folgendes tun, um die Eckenanp.

Seite anzuzeigen:

• Drücken Sie auf .

• Önen Sie das OSD-Menü und gehen Sie

zum Menü DISPLAY > Eckenanp. und drücken Sie auf Enter. Die Seite Eckenanp. wird angezeigt.

2. Verwenden Sie / / / , um die anzupassende Ecke auszuwählen und drücken Sie auf Enter.

3. Verwenden Sie

/ zur Auswahl einer

Zeigt die ausgewählte Ecke an.

Anpassungsmethode, die Ihrem Bedarf entspricht und drücken Sie auf Enter.

4. Wie auf dem Bildschirm angezeigt (

/ für eine 45-Grad Winkelanpassung und / / / für eine 90-Grad Anpassung), drücken Sie auf / / / , um die Form und Größe anzuzeigen. Sie können auf

Menu oder Exit drücken, um zu einem vorherigen Schri zurückzukehren. Wenn Sie 2 Sekunden lang

auf Enter drücken, werden die Einstellungen in der ausgewählten Ecke zurückgesetzt.

HINWEIS:

• Die Anpassung der Schrägposion wird die Eckenanp. Einstellungen zurücksetzen.

• Nach der Änderung der Eckenanp. Einstellungen werden einige Seitenverhältnisse

oder Timings nicht verfügbar sein. Wenn dies geschieht, setzen Sie die

Einstellungen an allen 4 Ecken zurück.

Ausblenden des Bildes

Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie das Projektionsbild mit der Taste Blank auf dem Projektor oder auf der Fernbedienung ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden.

ACHTUNG:

Blockieren Sie die Projekonslinse nicht, da dies zu einer Erwärmung und

Verformung des blockierenden Objekts oder sogar zu einem Brand führen kann.

Page 33

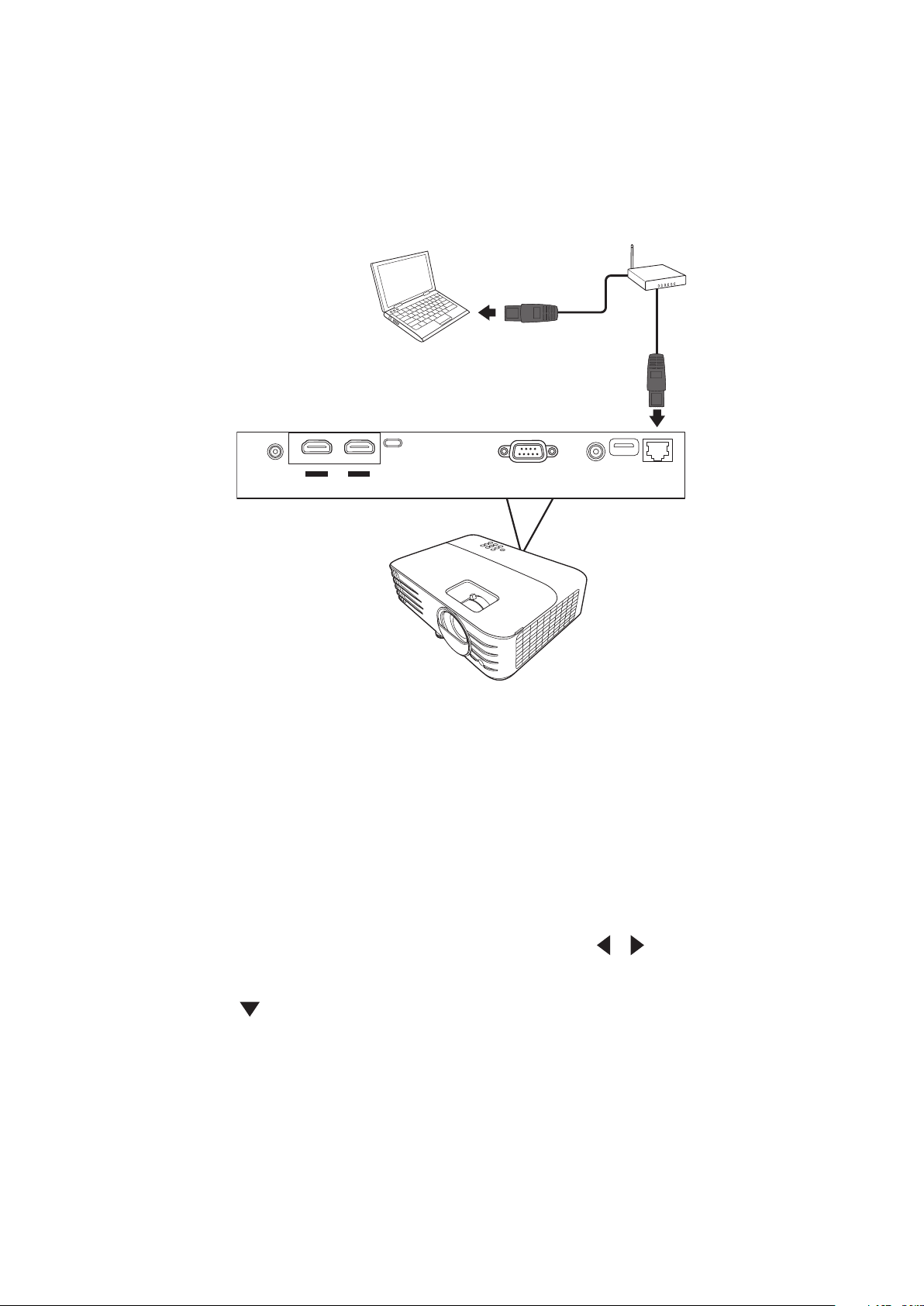

Steuern des Projektors in einem LAN-Umfeld

HINWEIS: Diese Funkon steht nur für PX728-4K/PX748-4K zur Verfügung.

Der Projektor unterstützt Crestron®-Software. Mit den richtigen Einstellungen für das LAN-Steuerungseinstellungen Menü können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß mit demselben LAN verbunden sein.

HDMI 1

HDCP2.2

HDMI 2

HDCP2.2

USB-C

RS-232 RJ45AUDIO OUT

USB 5V/1.5A OUT

(Service)12V OUT

Konfigurieren der LAN-Steuerungseinstellungen

• Wenn Sie sich in einem DHCP-Umfeld benden:

1. Schließen Sie das eine Ende des RJ45-Kabels an die RJ45 LAN-Eingangsbuchse des

Projektors und das andere Ende an den RJ45-Anschluss an.

2. Önen Sie das OSD-Menü und wechseln Sie > zum ERWEITERT >

LAN-Steuerungseinstellungen Menü. Drücken Sie auf Enter, um die Seite LAN-Steuerungseinstellungen anzuzeigen. Oder drücken Sie wenn verfügbar auf

Network, um das LAN-Steuerungseinstellungen Menü direkt zu önen.

3. Markieren Sie LAN-Einstellungen und drücken Sie auf

/ , um DHCP EIN

auszuwählen.

4. Drücken Sie auf

, um Anwenden zu markieren, und drücken Sie auf Enter.

5. Warten Sie für etwa 15 - 20 Sekunden und wechseln Sie anschließend erneut

zur Seite LAN-Einstellungen. Die IP-Adresse von Projektor, Subnet-Maske,

Standard-Gateway, DNS-Server Einstellungen werden angezeigt. Noeren Sie

sich die IP-Adresse, die in der Zeile IP-Adresse von Projektor angezeigt wird.

HINWEIS:

• Wenn die IP-Adresse von Projektor weiterhin nicht angezeigt wird, wenden Sie

sich an Ihren Netzwerk-Administrator.

Page 34

• Wenn die RJ45-Kabel nicht ordnungsgemäß angeschlossen sind, wird für die

Einstellungen IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway

und DNS-Server 0.0.0.0 angezeigt. Stellen Sie sicher, dass die Kabel richg

angeschlossen sind, und führen Sie die obigen Schrie erneut aus.

• Wenn Sie während des Standby-Modus eine Verbindung zum Projektor

herstellen möchten, schalten Sie Standby LAN-Steuerung im ERWEITERT >

LAN-Steuerungseinstellungen > Menü auf Ein.

• Wenn Sie sich nicht in einem DHCP-Umfeld benden:

1. Wiederholen Sie die Schrie 1-2 oben.

2. Markieren Sie LAN-Einstellungen und drücken Sie auf

/ , um Statische IP

auszuwählen.

3. Kontakeren Sie Ihren ITS Administrator für Informaonen über die

IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway, DNS-Server

Einstellungen.

4. Drücken Sie zur Auswahl des Elements, das Sie verändern möchten, und drücken

Sie anschließend auf Enter.

5. Drücken Sie auf

/ , um den Cursor zu verschieben, und drücken Sie auf / ,

um den Wert einzugeben.

6. Um die Einstellungen zu speichern, drücken Sie auf Enter. Wenn Sie die Einstellungen nicht speichern möchten, drücken Sie auf Exit.

7. Drücken Sie auf

HINWEIS:

• Wenn die RJ45-Kabel nicht ordnungsgemäß angeschlossen sind, wird für die

Einstellungen IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway,

DNS-Server 0.0.0.0 angezeigt. Stellen Sie sicher, dass die Kabel richg

angeschlossen sind, und führen Sie die obigen Schrie erneut aus.

, um Anwenden zu markieren, und drücken Sie auf Enter.

• Möchten Sie den Projektor im Standbymodus anschließen, stellen Sie sicher, dass

Statische IP ausgewählt ist und Sie die IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server Informaonen kennen, wenn der Projektor

eingeschaltet ist.

Page 35

Menüfunktionen

In diesem Abschnitt wird das On-Screen Display (OSD) Menü und seine Optionen vorgestellt.

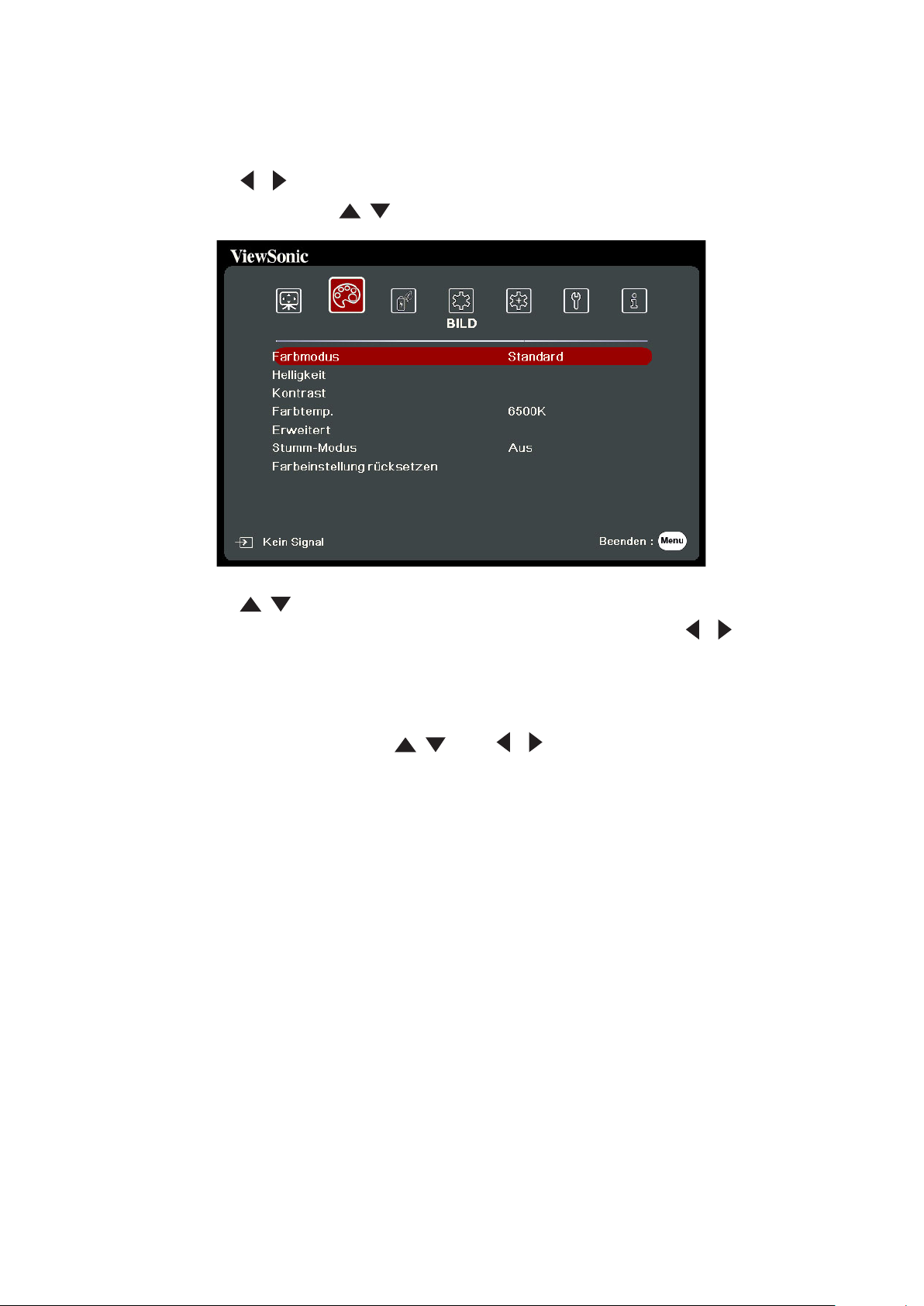

Allgemeine On-Screen Display (OSD) Menübedienung

HINWEIS: Die OSD Bildschirmabbildungen in diesem Handbuch dienen lediglich

zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Einige der folgenden OSD-Einstellungen sind

möglicherweise nicht verfügbar. Bie beachten Sie das aktuelle OSD Ihres

Projektors.

Der Projektor ist mit einem On-Screen Display (OSD) Menü für verschiedene Einstellungen ausgestattet. Sie können darauf zugreifen, indem Sie auf dem Projektor oder der Fernbedienung auf Menu drücken.

1. Drücken Sie auf / , um ein Hauptmenü auszuwählen. Drücken Sie dann auf

Enter oder verwenden Sie / , um auf die Untermenüliste zuzugreifen.

2. Drücken Sie auf

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie / oder / , um die Einstellung anzupassen/ auszuwählen.

/ , um die Menüopon auszuwählen. Drücken Sie dann

Page 36

On-Screen Display (OSD) Menübaum

Hauptmenü Untermenü Menüopon

DISPLAY

Bildformat Auto

4:3

16:9

16:10

Nativ

Schrägposition Autom. V-Schrägposition Aus/Ein

Vertikal -40~40

Horizontal -40~40

Drehung -40~40

Eckenanp. Oben rechts 45°/90°

Oben links 45°/90°

Unten rechts 45°/90°

Unten links 45°/90°

Krümmung Aktivieren Aus/Ein

Steuermethode OSD

RS232

Krümmung anpassen

Zurücksetzen

Zoom 0,8X ~2,0X

Digitale Linsenverschiebung

Overscan Aus/1/2/3/4/5

Vertikal -50~50

Horizontal -50~50

Page 37

Hauptmenü Untermenü Menüopon


Farbmodus Max. Helligkeit

Sport

Standard

Spiele

Film

ISF Day (Nur für PX728-4K)

ISF Night

Benutzer 1

Benutzer 2

Helligkeit 0~100

Kontrast -50~50

Farbtemp. 9500K/8500K/7500K/6500K/5500K

Rot Plus 0~100

Grün Plus 0~100

Blau Plus 0~100

Rot Minus -50~+50

Grün Minus -50~+50

Blau Minus -50~+50

Erweitert Farbe -50~50

Bildschärfe 0~31

Gamma 1,8/2,0/2,2/2,35/

2,5/Cubic/sRGB

Brilliantcolor Aus/1/2/3/4/

5/6/7/8/9/10

Farbverwaltung Primärfarben

Farbton

Sättigung

Zunahme

Page 38

Hauptmenü Untermenü Menüopon


Stumm-Modus Ein

Aus

Farbeinstellung rücksetzen

ISF Modus (Nur für PX728-4K)

Gerät autom. einschalten

Smart Energy Autom. Abschaltung Deaktiviert/10 min/

Zurücksetzen

Abbrechen

(Passwortgeschützt)

Signal Deaktiviert/HDMI

CEC Deaktiviert/Aktivieren

Direkt Strom Ein Deaktiviert/Aktivieren

20 min/30 min

Sleeptimer Deaktiviert/30 min/

1 Std/2 Std/3 Std/ 4 Std/8 Std/12 Std

Energiesparen Deaktiviert/Aktivieren

USB A Strom Ein

Aus

Page 39

Hauptmenü Untermenü Menüopon

STANDARD

Audioeinstellungen Ton aus Aus/Ein

Audiolautstärke 0~20

Ton Ein/Aus Aus/Ein

Präsentations-Timer Timer Periode 1~240 m

Timer Display Immer/1 Min/2 Min/

3 Min/Niemals

Timer Position Oben links/Unten links/

Oben rechts/Unten rechts

Timer-Zählmethode Runterzählen/

Raufzählen

Erinnerungs-Signalton Aus/Ein

Zählen beginnen/Aus

Muster Aus

Testkarte

Timer Deaktiviert/5 min/10 min/15 min/20 min/

25 min/30 min

Meldung Aus

Ein

Startbild Schwarz

Blau

ViewSonic

Page 40

Hauptmenü Untermenü Menüopon

ERWEITERT

3D-Einstellungen 3D-Modus Auto

Frame Sequential

Aus

3D-Synchronisierung umkehren

HDMI-Einstellungen HDMI-Format Auto/RGB/YUV

HDMI-Bereich Auto/Verbessert/

LAN-Steuerungseinstellungen (Nur für PX728-4K/PX748-4K)

LAN-Einstellungen DHCP EIN/Statische IP

IP-Adresse von Projektor

Subnet-Maske

Standard-Gateway

DNS-Server

Deaktiviert/Umkehren

Normal

Standby LAN-Steuerung Aus/Ein

Anwenden

HDR HDR/HLG Auto/SDR

EOTF Niedrig/Mittel/Hoch

Ultra Fast Input Inaktiv

Aktiv

Lichtquelleneinstell. Lichtquellenmodus Normal/Eco/

Dynamic Eco/ SuperEco+

Lichtquellenstunden zurücksetzen

Informationen über Lichtquellenstunden

Lichtquellennutzungsdauer

Normal

Eco

Einstellungen rücksetzen

Dynamic Eco

SuperEco+

Entsprechende Lichtquellenstunden

Zurücksetzen

Abbrechen

Page 41

Hauptmenü Untermenü Menüopon

SYSTEM

Sprache Mehrsprachige OSD-Auswahl

Projektorposition Tisch vorne

Tisch hinten

Decke hinten

Decke vorne

Menüeinstellungen Menü Anzeigezeit 5 s/10 s/15 s/20 s/

25 s/30 s

Menüposition Mitte/Oben links/

Oben rechts/ Unten links/ Unten rechts

Höhenmodus Aus

Ein

Schnelle Auto-Suche Aus

Ein

INFORMATIONEN

Sicherheitseinstell. Passwort ändern

Einschaltsperre Aus/Ein

Bedientastenfeldsperre

Fernbedienungscode 1/2/3/4/5/6/7/8

Steuermethode RS-232

Baudrate 2400/4800/9600/14400/19200/

Quelle

Farbmodus

Auflösung

Farbsystem

IP-Adresse (Nur für PX728-4K/PX748-4K)

Aus

Ein

USB

38400/57600/115200

MAC-Adresse

Firmware-Version

Ultra Fast Input

S/N

Page 42

DISPLAY Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf Enter oder verwenden Sie / , um auf das DISPLAY Menü zuzugreifen.

3. Drücken Sie auf / , um die Menüopon auszuwählen. Drücken Sie dann

/ , um das DISPLAY Menü auszuwählen. Drücken Sie dann auf

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie / oder / , um die Einstellung anzupassen/ auszuwählen.

Page 43

Menüopon Beschreibung

Bildformat

Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.

4:3 Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 4:3 projiziert wird. Diese Einstellung eignet sich besonders für Bilder im 4:3-Bildformat, beispielsweise für Computermonitore, herkömmliche Fernsehbilder, und 4:3-DVD-Filme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt.

16:9 Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt.

Schrägposition

Eckenanp.

16:10 Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformats angezeigt werden.

Nativ Projiziert ein Bild in seiner ursprünglichen Auflösung und ändert es so in der Größe, dass es in den Anzeigebereich hineinpasst. Bei Eingangssignalen mit niedrigeren Auflösungen wird das projizierte Bild in der ursprünglichen Größe angezeigt.

Korrigiert eine Schrägprojektion, bei der das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aussieht.

Passt die Form und Größe eines Bildes an, das an allen Seiten ungleichmäßig rechteckig ist.

Page 44

Menüopon Beschreibung

Krümmung

Die Funktion dient dazu, die geometrische Verzerrung der Bilder des Projektors zu konfigurieren, wenn die Bilder auf Bildschirme projiziert werden, die eine unebene Oberfläche wie z.B. einen Zylinder, eine Kugelform usw. haben.

Aktivieren Schrägposition und Eckenanp. werden nicht verfügbar sein, wenn Krümmung aktiviert ist.

Steuermethode Ermöglicht Ihnen die Auswahl einer bevorzugten Steuerungsmethode für die Anpassung der Krümmung.

Krümmung anpassen Diese Funktion ist verfügbar, wenn Ein im Krümmung > Aktivieren Menü ausgewählt ist und OSD im Krümmung > Steuermethode ausgewählt ist.

1. Verwenden Sie / / / , um den Cursor auf die Stelle zu

richten, die Sie anpassen möchten.

2. Drücken Sie auf Enter, um den Anpassungsmodus aufzurufen.

Zoom

Digitale Linsenverschiebung

3. Verwenden Sie

Koordinaten zu verschieben.

4. Drücken Sie auf Menu, um den Anpassungsmodus zu beenden.

5. Wiederholen Sie die Schritte 1 bis 4, um einen anderen Punkt

anzupassen, bis Sie mit dem projizierten Bild zufrieden sind.

6. Drücken Sie auf Menu/Exit, um die Funktion zu beenden.

Zurücksetzen Setzt alle Einstellungen im

Standardwerte zurück. Vergrößert das projizierte Bild und ermöglicht es Ihnen, durch

das Bild zu navigieren. Digitale Linsenverschiebung ist ein Werkzeug, das bei

der korrekten Ausrichtung des Projektorbildes auf den Projektorbildschirm hilft, wenn der Digitalzoom auf weniger als 1,0x eingestellt ist, was die korrekte Montage oder Positionierung eines Projektors für eine optimale Installation erheblich erleichtert. Projektoren mit digitaler Linsenverschiebung sind in der Lage, das projizierte Bild nach oben, unten, links und rechts zu verschieben, um eine einfache Positionierung/Installation in verschiedenen Höhen und Breiten zu ermöglichen. Sie können die vertikale oder horizontale Linsenverschiebung um +/- 50 Pixel einstellen.

/ / / , um den Punkt nach x und y

Krümmung Menü auf die

Overscan

Passt die Overscan Rate von 0 auf 5 an.

HINWEIS: Diese Funkon steht nur zur Verfügung, wenn ein

Composite Video oder HDMI-Eingangssignal ausgewählt ist.

Page 45

BILD Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf Enter oder verwenden Sie / , um auf das BILD Menü zuzugreifen.

3. Drücken Sie auf / , um die Menüopon auszuwählen. Drücken Sie dann

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die

/ , um das BILD Menü auszuwählen. Drücken Sie dann auf

Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie / oder / , um die Einstellung anzupassen/ auszuwählen.

Page 46

Menüopon Beschreibung

Farbmodus

Max. Helligkeit Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen.

Sport Entwickelt für das Ansehen von Sportarten in gut beleuchteten Umgebungen.

Standard Eignet sich für normale Situationen unter Tageslichtbedingungen.

Spiele Geeignet für Videospiele in einem hellen Wohnzimmer.

Film Für das Abspielen farbintensiver Filme und Videoclips aus Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht).

ISF Day/ISF Night Nur verfügbar, wenn ISF Modus An ist.

Benutzer 1/Benutzer 2 Stellt die benutzerdefinierten Einstellungen wieder her. Nach der Auswahl von Benutzer 1/Benutzer 2 können einige der Untermenüs unter dem BILD-Menü je nach der ausgewählten Eingangsquelle angepasst werden.

Helligkeit

Kontrast

Farbtemp.

Je höher der Wert ist, desto heller wird das Bild. Stellen Sie diese Option so ein, dass die schwarzen Bildbereiche gerade satt schwarz wirken und in dunklen Bildbereichen dennoch Details zu erkennen sind.

Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Helligkeit Einstellung angepasst haben.

Es stehen mehrere Voreinstellungen für die Farbtemperatur zur Verfügung (9500K, 8500K, 7500K, 6500K, 5500K). Die verfügbaren Einstellungen können je nach den persönlichen Vorlieben variieren.

Um eine benutzerdefinierte Farbtemperatur einzustellen, können Sie die folgenden Optionen weiter anpassen:

Rot Plus/Grün Plus/Blau Plus Stellt die Kontraststufen von Rot, Grün und Blau ein.

Rot Minus/Grün Minus/Blau Minus Stellt die Helligkeitsstufen von Rot, Grün und Blau ein.

Page 47

Menüopon Beschreibung

Erweitert

Farbe Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Wenn die Einstellung zu hoch ist, erscheinen Farben zu stark und wirken möglicherweise unnatürlich.

Bildschärfe Je höher der Wert, desto schärfer das Bild und je niedriger der Wert, desto unschärfer ist das Bild.

Gamma Gamma bezieht sich auf die Helligkeit der Graustufen des Projektors.

Brilliantcolor Für diese Funktion wird ein neuer Algorithmus für die

Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. Der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. Wenn Sie Bilder mit dieser Qualität bevorzugen, wählen Sie eine Stufe, die zu Ihren Ansprüchen passt.

Erweitert

Stumm-Modus

Noise Reduction Diese Funktion reduziert die elektrischen Bildstörungen, die durch unterschiedliche Medien-Player hervorgerufen werden können. Je höher die Einstellung ist, desto weniger Störungen gibt es. (Nicht verfügbar, wenn das Eingangssignal HDMI ist.)

Farbverwaltung Die Farbverwaltung sollte nur bei einer permanenten Installation mit einstellbaren Lichtstufen z.B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine bessere Farbwiedergabe. Wählen Sie zuerst Primärfarben und passen Sie den Bereich/die Werte in Farbton, Sättigung und Zunahme an.

Minimiert den akustischen Lärm. Ist optimal in Fällen, in denen Sie Filme in einer absolut stillen Umgebung ansehen möchten, so dass Sie nicht vom Geräusch des Projektors gestört werden. Wenn dieser Modus ausgewählt ist, wird XPR deaktiviert (das projizierte Bild wird automatisch zu 1080p gewechselt).

Farbeinstellung rücksetzen

Hiermit setzen Sie die aktuellen Bildeinstellungen auf die werkseitig eingestellten Werte zurück.

Page 48

Menüopon Beschreibung

ISF Modus

für PX728-4K)

(Nur

Das Menü ISF Calibration wird durch ein Kennwort geschützt, und nur autorisierte ISF-Techniker können darauf zugreifen. Die ISF (Imaging Science Foundation) hat ausgefeilte, von der Industrie anerkannte Normen für optimale Videoleistung aufgestellt und ein Trainingsprogramm für Techniker und Installateure, die diese Normen verwenden, entwickelt, damit für ISF zertifizierte Videoanzeigegeräte eine optimale Bildqualität erzielt werden kann. Wir empfehlen deshalb, dass die Einrichtung und Kalibrierung von einem ISF-zertifizierten Installateur durchgeführt wird.

HINWEIS:

• Das Standardpasswort ist: , , , , , .

• Weitere Informaonen erhalten Sie auf der Website

www.imagingscience.com oder beim Händler, bei dem Sie den

Projektor gekau haben.

Page 49

ENERGIEVERWALTUNG Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf Drücken Sie dann auf Enter oder verwenden Sie / , um auf das

ENERGIEVERWALTUNG Menü zuzugreifen.

/ , um das ENERGIEVERWALTUNG Menü auszuwählen.

3. Drücken Sie auf / , um die Menüopon auszuwählen. Drücken Sie dann

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie / oder / , um die Einstellung anzupassen/ auszuwählen.

Page 50

Menüopon Beschreibung

Gerät autom. einschalten

Signal Die Auswahl von VGA/HDMI ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA/HDMI Signal über das VGA/HDMI Kabel geführt wird. Sie können auch Alle auswählen und der Projektor wird sich beim Empfang eines VGA- oder HDMISignals automatisch einschalten.

CEC Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMIVerbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. Wenn das angeschlossene Gerät eingeschaltet wird, schaltet sich der Projektor automatisch ein.

HINWEIS:

• Damit die CEC-Funkon richg funkoniert, stellen Sie

sicher, dass das Gerät über ein HDMI-Kabel an den HDMIEingangsanschluss des Projektors angeschlossen und dass die

CEC-Funkon akviert ist.

Smart Energy

• Je nach angeschlossenem Gerät könnte die CEC-Funkon

möglicherweise nicht funkonieren.

Direkt Strom Ein Ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.

Autom. Abschaltung Hiermit kann sich der Projektor automatisch ausschalten, wenn nach einem festgelegten Zeitraum keine Eingangsquelle erkannt wird, um die Lebensdauer der Lichtquelle nicht unnötig zu verkürzen.

Sleeptimer Hiermit kann sich der Projektor nach einem festgelegten Zeitraum automatisch ausschalten, um die Lebensdauer der Lichtquelle nicht unnötig zu verkürzen.

Energiesparen Senkt den Stromverbrauch, wenn keine Eingangsquelle erkannt wird. Wenn Aktivieren ausgewählt ist, wird die Lichtquelle des Projektors in den SuperEco+ Modus wechseln, wenn fünf (5) Minuten lang kein Signal erkannt wurde. Dies wird auch dazu beitragen, die Lebensdauer der Lichtquelle nicht unnötig zu verkürzen.

USB A Strom

Wenn Ein, kann der USB Typ A Port Strom liefern und die Steuermethode wird automatisch auf RS-232 gestellt.

Page 51

STANDARD Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf

/ , um das STANDARD Menü auszuwählen. Drücken Sie dann

auf Enter oder verwenden Sie / , um auf das STANDARD Menü zuzugreifen.

3. Drücken Sie auf / , um die Menüopon auszuwählen. Drücken Sie dann

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie

auszuwählen.

/ oder / , um die Einstellung anzupassen/

Page 52

Menüopon Beschreibung

Audioeinstellungen

PräsentationsTimer

Ton aus Wählen Sie Ein aus, um den internen Lautsprecher des Projektors und die Ausgabe über die Audiobuchse vorübergehend zu deaktivieren.

Audiolautstärke Passen Sie hiermit die Lautstärke des internen Lautsprechers im Projektor oder die Lautstärke, die über die Audiobuchsen ausgegeben wird, an.

Ton Ein/Aus Schaltet den Signalton während des Start- und Abschaltvorgangs ein/ aus.

Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen die Zeitverwaltung während Präsentationen zu erleichtern.

Timer Periode Stellt die Zeitdauer ein. Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem Timer Periode geändert wurde.

Timer Display Ermöglicht Ihnen zu entscheiden, ob der Timer auf der Leinwand für eine der folgenden Zeitdauern angezeigt werden soll:

 Immer: Zeigt den Timer während der Präsentaon auf der

Leinwand an.

 1 min/2 min/3 min: Zeigt den Timer während der letzten 1/2/3

Minuten auf der Leinwand an.

 Niemals: Blendet den Timer während der Präsentaon aus.

Timer Position Stellt die Timer Position ein.

Timer-Zählmethode Stellt die gewünschte Zählrichtung ein:

 Runterzählen: Zählt von der eingestellten Zeit auf 0 herab.  Raufzählen: Zählt von 0 zur eingestellten Zeit herauf.

Erinnerungs-Signalton Ermöglicht Ihnen die Entscheidung, ob Sie eine Tonbenachrichtigung aktivieren möchten. Nach der Aktivierung ertönt während der letzten 30 Sekunden eines Countdowns/-ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist.

Zählen beginnen/Aus Wählen Sie Zählen beginnen, um den Timer zu aktivieren. Wählen Sie Aus, um ihn abzubrechen.

Muster

Hilft bei der Anpassung der Bildgröße und des Fokus und prüft auf Verzerrungen im projizierten Bild.

Page 53

Menüopon Beschreibung

Timer

Meldung Startbild

Ermöglicht es dem Projektor, das Bild nach einer gewissen Zeit, in der keine Aktionen auf dem leeren Bildschirm. Drücken Sie auf dem Projektor oder der Fernbedienung auf Blank, um den leeren Bildschirm anzuzeigen.

HINWEIS: Blockieren Sie die Projekonslinse nicht, da dies zu einer

Erwärmung und Verformung des blockierenden Objekts oder sogar zu einem Brand führen kann.

Aktiviert oder deaktiviert Erinnerungsnachrichten. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des

Projektors angezeigt wird.

Page 54

ERWEITERT Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf auf Enter oder verwenden Sie / , um auf das ERWEITERT Menü zuzugreifen.

3. Drücken Sie auf / , um die Menüopon auszuwählen. Drücken Sie dann

/ , um das ERWEITERT Menü auszuwählen. Drücken Sie dann

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie / oder / , um die Einstellung anzupassen/ auszuwählen.

Page 55

Menüopon Beschreibung

3D-Einstellungen

Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine 3D-Brille tragen.

3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt automatisch ein entsprechendes 3D-Format, wenn 3D-Inhalte erkannt werden. Wenn der Projektor das 3D-Format nicht erkennen kann, wählen Sie einen 3D-Modus.

HINWEIS:

• Die Helligkeit des projizierten Bildes nimmt ab.

• Farbmodus, Lichtquellenmodus, Zoom und Overscan können

3D-Synchronisierung umkehren Wenn Sie eine Umkehrung der Bildtiefe feststellen, aktivieren Sie diese Funktion, um das Problem zu beheben.

Wenn die 3D-Synchronisaonsfunkon eingeschaltet ist:

nicht angepasst werden.

HDMIEinstellungen

HDMI-Format Wählen Sie einen Farbraum, welcher der Farbraumeinstellung des angeschlossenen Ausgabegerätes entspricht.

 Auto: Stellt den Projektor auf die automasche Erkennung der

Farbraumeinstellung des Eingangssignals ein.

 RGB: Stellt den Farbraum auf RGB ein.  YUV: Stellt den Farbraum auf YUV ein.

HDMI-Bereich Wählen Sie einen HDMI Farbraum, welcher der Farbbereichseinstellung des angeschlossenen Ausgabegerätes entspricht.

 Auto: Stellt den Projektor auf die automasche Erkennung des

HDMI Bereichs des Eingangssignals ein.

 Verbessert: Stellt den HDMI Farbbereich auf 0 – 255 ein.  Normal: Stellt den HDMI Farbbereich auf 16 – 235 ein.

Page 56

Menüopon Beschreibung

HDR

Ultra Fast Input

HDR/HLG Der Projektor unterstützt HDR/HLG Bildquellen. Er kann den Dynamikumfang der Quelle automatisch erkennen und die Gammaund Farbeinstellungen der Bilder optimieren, um Inhalte unter den unterschiedlichsten Lichtverhältnissen wiederzugeben. Sie können auch SDR auswählen.

EOTF Der Projektor kann die Helligkeitswerte Ihres Bildes automatisch an die Eingangsquelle anpassen. Normalerweise wird die Standardeinstellung "Mittel" empfohlen. Wenn die Helligkeit des projizierten Bildes zu gering ist, verwenden Sie bitte "Niedrig". Wenn Sie der Gradationseigenschaft Priorität einräumen, verwenden Sie bitte "Hoch".

Die Ultra Fast InputFunktion hilft Ihnen, Befehle ohne Verzögerung genau zum gewünschten Zeitpunkt zu senden, was Ihnen einen Wettbewerbsvorteil beim Spielen verschafft und das Gaming Erlebnis mit dem Projektor insgesamt verbessert. Wenn aktiviert, werden die folgenden Einstellungen auf die Standardwerte zurückgesetzt: Krümmung, Schrägposition, Eckenanp., Digitale Linsenverschiebung, Zoom.

LANSteuerungseinstellungen (nur für

PX728-4K/PX748-4K)

HINWEIS: Diese Funkon steht nur zur Verfügung, wenn ein naves

Timing Eingangssignal ausgewählt ist.

LAN-Einstellungen

 DHCP EIN: Wählen Sie dies, wenn Sie sich in einer DHCP

Umgebung benden und die IP-Adresse von Projektor,

Subnet-Maske, Standard-Gateway, DNS-Server Einstellungen werden automatisch abgerufen.

 Statische IP: Wählen Sie dies, wenn Sie sich nicht in einer DHCP

Umgebung befinden und nehmen Sie Anpassungen gemäß den unten stehenden Einstellungen vor.

IP-Adresse von Projektor Nur verfügbar, wenn Subnet-Maske Standard-Gateway

DNS-Server

Standby LAN-Steuerung

LAN-Einstellungen auf Statische IP gestellt ist. Verwenden Sie / zur Auswahl einer Spalte und verwenden Sie / zur Anpassung des Wertes.

Damit kann der Projektor die Netzwerkfunktion bereitstellen, wenn er sich im Standbymodus befindet.

Anwenden Übernimmt die Einstellungen.

Page 57

Menüopon Beschreibung

Lichtquelleneinstell.

Lichtquellenmodus

 Normal: Bietet volle Helligkeit der Lichtquelle.

 Eco: Verringert den Stromverbrauch der Lichtquelle um 30% und

verringert die Helligkeit, um die Betriebsdauer der Lichtquelle zu

verlängern und das Geräusch des Lüers zu verringern.

 Dynamic Eco: Verringert den Stromverbrauch der Lichtquelle je

nach Helligkeitseinstellung des Inhalts um bis zu 65%.

 SuperEco+: Verringert den Stromverbrauch der Lichtquelle

um 60% und verringert die Helligkeit, um die Betriebsdauer

der Lichtquelle zu verlängern und das Geräusch des Lüers zu

verringern.

HINWEIS: Um die Temperatur der Lichtquelle zu regeln, wird der Eco

Modus alle 4 Stunden 10 Minuten lang eingeschaltet, wenn Lichtquellenmodus auf SuperEco+ eingestellt ist.

HINWEIS: Farbmodus und Farbeinstellung rücksetzen wird nicht

verfügbar sein, wenn der Lichtquellenmodus auf SuperEco+ eingestellt ist.

Lichtquellenstunden zurücksetzen Setzt den Timer für die Lichtquelle zurück, nachdem eine neue Lichtquelle installiert wurde. Wenden Sie sich bitte an Fachpersonal, um die Lichtquelle zu wechseln.

Informationen über Lichtquellenstunden

 Lichtquellennutzungsdauer: Zeigt die Betriebsstunden der

Lichtquelle an.

 Entsprechende Lichtquellenstunden: Zeigt die Gesamtbetriebszeit

der Lichtquelle an. Die entsprechenden Lichtquellenstunden werden mit der folgenden Formel berechnet: PX701-4K/PX701-4KE:

Gesamt (äquivalente) Lichtquellenstunden = 3,34 x (Stunden im Normal Modus) + 2 x (Stunden im Eco Modus) + 1,34 x (Stunden im Dynamic Eco Modus) + 1 x (Stunden im SuperEco+ Modus) PX728-4K/PX748-4K: Gesamt (äquivalente) Lichtquellenstunden = 5 x (Stunden im Normal Modus) + 2 x (Stunden im Eco Modus) + 2,5 x (Stunden im Dynamic Eco Modus) + 1 x (Stunden im SuperEco+ Modus)

Page 58

Menüopon Beschreibung

Einstellungen rücksetzen

Hiermit setzen Sie alle Einstellungen auf die werksseitig eingestellten Werte zurück. Wenn Sie Einstellungen rücksetzen verwenden, bleiben die folgenden Einstellungen unverändert: Zoom, Schrägposition, Eckenanp., Sprache, Projektorposition, USB A Strom, Höhenmodus, Sicherheitseinstell., Fernbedienungscode, Steuermethode, Baudrate, Krümmung, Digitale Linsenverschiebung, HDR und LAN-Steuerungseinstellungen.

Page 59

SYSTEM Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf

/ , um das SYSTEM Menü auszuwählen. Drücken Sie dann auf

Enter oder verwenden Sie / , um auf das SYSTEM Menü zuzugreifen.

3. Drücken Sie auf / , um die Menüopon auszuwählen. Drücken Sie dann

auf Enter, um das Untermenü anzuzeigen, oder drücken Sie auf / , um die Einstellung anzupassen/auszuwählen.

HINWEIS:

Einige Untermenüoponen können über ein anderes Untermenü

verfügen. Um das jeweilige Untermenü aufzurufen, drücken Sie auf

Enter. Verwenden Sie

auszuwählen.

/ oder / , um die Einstellung anzupassen/

Page 60

Menüopon Beschreibung

Sprache

Projektorposition Menüeinstellungen

Höhenmodus

Hiermit können Sie die Sprache des On-Screen Display (OSD) Menüs festlegen.

Wählt eine geeignete Position für den Projektor aus. Menü Anzeigezeit

Hiermit können Sie festlegen, für wie lange das OSD-Menü nach der letzten Interaktion aktiviert bleibt.

Menüposition Stellt die OSD Menüposition ein.

Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m bis 3000 m über dem Meeresspiegel mit einer Umgebungstemperatur von 5 benutzen.

°C-25°C

HINWEIS:

• Verwenden Sie den Höhenmodus nicht, wenn Ihre Umgebung zwischen 0 und 1499 m liegt und die Temperatur zwischen 5°C bis 35°C liegt. Bei Verwendung wird der Projektor übermäßig abgekühlt.

Schnelle Auto-Suche Sicherheitseinstell. Bedientastenfeldsperre Fernbedienungscode

• Die Verwendung des "Höhenmodus" kann zu mehr

Betriebsgeräuschen führen, da die Lüerdrehzahl erhöht

wird, um die Kühlung und Leistung zu verbessern.

Erlaubt dem Projektor die automatische Suche nach Signalen. Siehe „Verwendung der Passwortfunktion“ auf Seite 20. Sperrt die Steuertasten am Projektor. Stellt den Fernbedienungscode für diesen Projektor ein (zwischen

1~8). Wenn mehrere benachbarte Projektoren gleichzeig

in Betrieb sind, kann das Umschalten der Codes Störungen durch andere Fernbedienungen verhindern. Nachdem der

Fernbedienungscode eingestellt wurde, schalten Sie auf die gleiche

ID für die Fernbedienung um, um den Projektor zu steuern. Wenn Sie den Code für die Fernbedienung ändern möchten, drücken 5 Sekunden oder länger auf ID set und die Zierntaste, die dem Codeset der Fernbedienung entspricht. Der Startcode ist

1. Wenn der Code auf 8 geändert wird, kann die Fernbedienung jeden Projektor steuern.

Steuermethode

HINWEIS: Wenn für den Projektor und die Fernbedienung

unterschiedliche Codes eingestellt werden, reagiert die Fernbedienung nicht. Wenn dies geschieht, wird eine Meldung angezeigt, um Sie daran zu erinnern, den Code für die Fernbedienung zu wechseln.

Emöglicht Ihnen die Auswahl eines bevorzugten Steuerungsanschlusses: über den RS-232 Port oder den USB Port. Bei der

Auswahl von USB, wird USB A Strom automatisch auf Aus gestellt.

Page 61

Menüopon Beschreibung

Baudrate

Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Projektor über

ein passendes RS-232-Kabel herstellen und den Projektor mit RS-232 Befehlen steuern können

INFORMATIONEN Menü

1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü

anzuzeigen.

2. Drücken Sie auf

seiner Inhalte.

/ zur Auswahl des INFORMATIONEN Menüs und Anzeige

Menüopon Beschreibung

Quelle Farbmodus Auflösung

Farbsystem IP-Adresse (nur für

PX728-4K/PX748-4K)

MAC-Adresse (nur für

PX728-4K/PX748-4K)

Firmware-Version Ultra Fast Input S/N

Zeigt die aktuelle Eingangsquelle an. Zeigt den ausgewählten Modus im BILD Menü an. Zeigt die native Auflösung der Eingangsquelle an.

Zeigt das Eingangssystemformat an. Zeigt die IP-Adresse des Projektors an.

Zeigt die MAC-Adresse des Projektors an.

Zeigt die aktuelle Firmware Version. Zeigt, ob die Funktion aktiviert ist oder nicht. Zeigt die Seriennummer für diesen Projektor.

Page 62

Anhang

Technische Daten

Merkmal Kategorie Technische Daten

PX701-4K PX701-4KE PX728-4K PX748-4K

Projektor Typ DLP Lampe

Anzeigegröße Helligkeit

60"~200"

3.200 ANSI 2.000

(Lumen) Projektionsver-

hältnis

1,50~1,65 (95"±3%@ 3,16m)

Linse 1,1x±2%

Optischer

Zoom

Lichtquellentyp UHP 203W E20.7i UHP 240W E20.7i Anzeigesystem 1-CHIP DMD

Eingangssignal HDMI f

: 15K~135KHz, fv: 24~240Hz,

Pixelrate: 600MHz

Auflösung Nativ 3840 x 2160 Netzteil

Netzeingangs-

AC 100-240V, 50/60 Hz (automatische

4.000

ANSI

1,127~1,46 (95"±3%@2,37m)

1,3x±2% Optischer Zoom

Betriebsbedingungen

spannung Temperatur 0°C bis 40°C (32°F bis 104°F) Luftfeuchtigkeit 0% bis 90% (nicht kondensierend)

Umschaltung)

Meereshöhe 0 bis 1499 m bei 5°C bis 35°C

1500 bis 3000 m bei 5°C bis 25°C

Speicherbedingungen

Temperatur -20°C bis 60°C (nicht kondensierend) Luftfeuchtigkeit 0% bis 90% (nicht kondensierend) Meereshöhe 0 bis 1219 m bei -20°C bis 30°C

Abmessungen Physikalisch

312 x 108,37 x 221,8 mm (12,3" x 4,3" x 8,7") (B x H x T)

Gewicht Physisch 2,8kg (6,17 lbs) Stromverbrauch Typisch

265W 310W Standby < 0,5W

Bitte verwenden Sie nur das Netzteil von ViewSonic® oder einer autorisierten Quelle.

Die Testbedingungen entsprechen den EEI-Normen.

Page 63

Projektor Abmessungen

312 mm (B) x 108 mm (H) x 222 mm (T)



312 mm

222 mm

BLANK

EXIT

COLOR

SOURCE

MODE

Timingtabelle

HDMI (PC)

Auösung Modus Bildwiederholfre-

quenz (Hz)

640 x 480 VGA_60 59,94 31,469 25,175

VGA_72 72,809 37,861 31,5

VGA_75 75 37,5 31,5

VGA_85 85,008 43,269 36

720 x 400 720 x 400_70 70,087 31,469 28,3221

H-Frequenz

(kHz)

108 mm

62,72 mm 91,81 mm

Takt (MHz) 3D-Synchronisierung

Frame Sequenal

◎

800 x 600 SVGA_60 60,317 37,879 40

SVGA_72 72,188 48,077 50

SVGA_75 75 46,875 49,5

SVGA_85 85,061 53,674 56,25

SVGA_120 (Reduce

119,854 77,425 83

Blanking)

1024 x 768 XGA_60 60,004 48,363 65

XGA_70 70,069 56,476 75

XGA_75 75,029 60,023 78,75

XGA_85 84,997 68,667 94,5

XGA_120 (Reduce

119,989 97,551 115,5

Blanking)

1152 x 864 1152 x 864_75 75 67,5 108

1280 x 720 1280 x 720_60 60 45 74,25

1280 x 768 1280 x 768_60 59,87 47,776 79,5

◎

Page 64

Auösung Modus Bildwiederholfre-

quenz (Hz)

H-Frequenz

(kHz)

Takt (MHz) 3D-Synchronisierung

Frame Sequenal

1280 x 800 WXGA_60 59,81 49,702 83,5

WXGA_75 74,934 62,795 106,5

WXGA_85 84,88 71,554 122,5

WXGA_120 (Reduce

Blanking)

1280 x 1024 SXGA_60 60,02 63,981 108

SXGA_75 75,025 79,976 135

SXGA_85 85,024 91,146 157,5

1280 x 960 1280 x 960_60 60 60 108

1280 x 960_85 85,002 85,938 148,5

1360 x 768 1360 x 768_60 60,015 47,712 85,5

1440 x 900 WXGA+_60 59,887 55,935 106,5

1400 x 1050 SXGA+_60 59,978 65,317 121,75

1600 x 1200 UXGA 60 75 162

1680 x 1050 1680 x 1050_60 59,954 65,29 146,25

640 x 480@67Hz MAC13 66,667 35 30,24

832 x 624@75Hz MAC16 74,546 49,722 57,28

1024 x 768@75Hz MAC19 75,02 60,241 80

1152 x 870@75Hz MAC21 75,06 68,68 100

119,909 101,563 146,25

◎

1920 x 1080 (VESA) 1920 x 1080_60 60 67,5 148,5

3840 x 2160 3840 x 2160_30 30 67,5 297

3840 x 2160 3840 x 2160_60 60 135 594

1920 x 1080

(CVT-RB)

1920 x 1080

(CVT-RB)

1920 x 1080_120 120 137,26 285,5

1920 x 1080_240* 240 291,587 606,5

HINWEIS: *Unterstützt bei Nutzung mit ATI RX5700 und nVidia RTX2080

Grakkarten.

◎

Page 65

HDMI (Video)

Videomodus Auösung Horizontale

Frequenz (KHz)

480i 720(1440) x 480 15,73 59,94 27

480p 720 x 480 31,47 59,94 27

576i 720(1440) x 576 15,63 50 27

576p 720 x 576 31,25 50 27

720/50p 1280 x 720 37,5 50 74,25

720/60p 1280 x 720 45 60 74,25

1080/50i 1920 x 1080 28,13 50 74,25

1080/60i 1920 x 1080 33,75 60 74,25

1080/24P 1920 x 1080 27 24 74,25

1080/50P 1920 x 1080 56,25 50 148,5

1080/60P 1920 x 1080 67,5 60 148,5

2160/24P 3840 x 2160 54 24 297

2160/25P 3840 x 2160 56,25 25 297

Verkale

Frequenz (Hz)

PixeltaktFrequenz

(MHz)

3D-Synchronisierung

Frame Sequenal Frame-Packing

◎

2160/30P 3840 x 2160 67,5 30 297

2160/50P 3840 x 2160 112,5 50 594

2160/60P 3840 x 2160 135 60 594

Page 66

Fehlerbehebung

Allgemeine Probleme

Dieser Abschnitt beschreibt einige häufige Probleme, die bei der Verwendung des Projektors auftreten können.

Problem Mögliche Lösungen

Der Projektor lässt sich nicht einschalten

Es gibt kein Bild • Vergewissern Sie sich, dass das Videoquellenkabel

Das Bild ist verschwommen • Die Einstellung des Fokusrings hil, das

• Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß am Projektor und an der Steckdose angeschlossen ist.

• Wenn der Kühlvorgang noch nicht abgeschlossen

ist, warten Sie bie, bis er abgeschlossen ist,

und versuchen Sie dann, den Projektor wieder einzuschalten.

• Wenn das obige nicht funkoniert, versuchen Sie es mit einer anderen Steckdose oder einem anderen elektrischen Gerät mit derselben Steckdose.

richg angeschlossen ist und dass die Videoquelle

eingeschaltet ist.

• Wenn die Eingangsquelle nicht automasch

ausgewählt wird, wählen Sie die richge Quelle

mit der Quelle Taste am Projektor oder an der Fernbedienung.

Projekonsobjekv richg zu fokussieren.

Die Fernbedienung funktioniert nicht

• Vergewissern Sie sich, dass Projektor und Bildschirm

richg ausgerichtet sind. Falls erforderlich,

stellen Sie die Höhe des Projektors sowie den

Projekonswinkel und die Projekonsrichtung ein.

• Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Projektor

benden und dass sie sich innerhalb von 8 m (26 ) voneinander benden.

• Die Baerien könnten leer sein, bie überprüfen und ggf. ersetzen.

Page 67

LED Anzeigen

Signalleuchte Status und Beschreibung

Blinkt

grün Grün Aus Aus Einschalten Grün Aus Aus Normalbetrieb

Aus Aus Standbymodus

Ein/Aus

Blinkt

grün

Rot Aus Aus Herunterladend

Grün Grün Grün Burn-in aus

Aus Aus Normale Abkühlung beim Ausschalten

Lichtquelle

Blinkt

grün

Aus Aus Rot Lichtquellenfehler im normalen Betrieb

Grün Aus Rot Start von Farbrad fehlgeschlagen

Aus Rot Erste Lichtquelle leuchtet Fehler bei der Kühlung

Heizung/Kühlung

Aus Rot Aus Lüfter 1 Fehler (aktuelle Lüftergeschwindigkeit liegt unter

der gewünschten Geschwindigkeit).

Aus Rot Rot Lüfter 2 Fehler (aktuelle Lüftergeschwindigkeit liegt unter

der gewünschten Geschwindigkeit).

Aus Rot Grün Lüfter 3 Fehler (aktuelle Lüftergeschwindigkeit liegt unter

der gewünschten Geschwindigkeit).

Aus Rot Orange Lüfter 4 Fehler (aktuelle Lüftergeschwindigkeit liegt unter

der gewünschten Geschwindigkeit).

Rot blinkt Rot Aus Lüfter 5 Fehler (aktuelle Lüftergeschwindigkeit liegt unter

der gewünschten Geschwindigkeit).

Rot blinkt Rot

blinkt

Rot Rot Rot Thermalsensor 1 Leerlauf Fehler (die Remote-Diode hat

Rot Rot Grün Thermalsensor 2 Leerlauf Fehler (die Remote-Diode hat

Grün Rot Rot Thermalsensor 1 Kurzschluss Fehler (die Remote-Diode hat

Aus Rot Grün Thermalsensor 2 Kurzschluss Fehler (die Remote-Diode hat

Orange Rot Rot Temperatur 1 Fehler (Temperaturlimit überschritten).

Aus Lüfter 6 Fehler (aktuelle Lüftergeschwindigkeit liegt unter

der gewünschten Geschwindigkeit).

einen offenen Stromkreis).

einen Kurzschluss).

Orange Rot Grün Temperatur 2 Fehler (Temperaturlimit überschritten).

Aus Grün Rot Lüfter IC #1 I2C Verbindungsfehler.

6767

Page 68

Wartung

Allgemeine Vorsichtsmaßnahmen

• Stellen Sie sicher, dass der Projektor ausgeschaltet ist und das Netzkabel aus der Steckdose gezogen ist.

• Enernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Fachhändler, wenn ein Teil des Projektors ausgetauscht werden muss.

• Sprühen oder gießen Sie niemals Flüssigkeit direkt auf das Gehäuse.

• Gehen Sie vorsichg mit dem Projektor um, da ein dunkler gefärbter Projektor, wenn er abgerieben ist, Spuren deutlicher zeigen kann als ein hellerer Projektor.

Reinigung der Objektivlinse

• Zum Enernen von Staub sollten Sie eine Drucklu-Sprühdose verwenden.

• Wenn die Linse immer noch nicht sauber ist, verwenden Sie Linsenreinigungspapier oder befeuchten Sie ein weiches Tuch mit Linsenreiniger

und wischen Sie die Oberäche vorsichg ab.

ACHTUNG:

Reinigung des Gehäuses

• Verwenden Sie ein weiches, fusselfreies, trockenes Tuch, um Schmutz oder Staub

zu enernen.

• Wenn das Gehäuse immer noch nicht sauber ist, tragen Sie eine kleine Menge

eines nicht ammoniakhalgen, nicht alkoholischen, milden, nicht scheuernden Reinigungsmiels auf ein sauberes, weiches, fusselfreies Tuch auf und wischen Sie dann die Oberäche ab.

ACHTUNG:

Aufbewahrung des Projektors

Wenn Sie beabsichtigen, den Projektor für einen längeren Zeitraum aufzubewahren:

• Stellen Sie sicher, dass die Temperatur und Lufeuchgkeit des Lagerbereichs innerhalb des empfohlenen Bereichs liegen.

• Klappen Sie den Stellfuß vollständig zurück.

Verwenden Sie keinesfalls scheuernde Materialien.

Verwenden Sie auf keinen Fall Wachs, Alkohol, Benzol, Verdünner oder

andere chemische Reinigungsmiel.

• Enernen Sie die Baerien aus der Fernbedienung.

• Verpacken Sie den Projektor in der Originalverpackung oder einer gleichwergen Verpackung.

Haftungsausschluss

• ViewSonic® empehlt nicht die Verwendung von ammoniak- oder alkoholhalgen Reinigungsmieln auf der Linse oder dem Gehäuse. Es wurde berichtet, dass einige chemische Reinigungsmiel die Linse und/oder das

Gehäuse des Projektors beschädigt haben.

• ViewSonic® haet nicht für Schäden durch die Anwendung von

Reinigungsmieln, die auf Ammoniak oder Alkohol basieren.

Page 69

Lichtquelle Informationen

In diesem Abschnitt erfahren Sie mehr über die Lichtquelle Ihres Projektors.

Lichtquellenstunde

Wenn der Projektor verwendet wird, wird die Dauer (in Stunden) der Lichtquelle automatisch durch den eingebauten Timer berechnet.

So holen Sie Informationen über Lichtquellenbetriebsstunden ein:

1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu:

Erweitert > Lichtquelleneinstell. > Informationen über Lichtquellenstunden.

2. Drücken Sie auf Enter und die Informationen über Lichtquellenstunden Seite

wird angezeigt.

3. Drücken Sie auf Exit, um das Menü zu verlassen.

Lebensdauer der Lichtquelle verlängern

Um die Lebensdauer der Lichtquelle zu verlängern, können Sie die folgenden Einstellungen im OSD-Menü vornehmen.

Einstellung des Lichtquellenmodus

Wenn Sie den Projektor in den Eco, Dynamic Eco, oder SuperEco+ Modus stellen, werden Systemgeräusche und der Stromverbrauch verringert, sowie die Lebensdauer der Lichtquelle verlängert.

Lichtquellenmodus Beschreibung

Normal Eco

Dynamic Eco

SuperEco+

Bietet volle Helligkeit der Lichtquelle.

Verringert den Stromverbrauch der Lichtquelle um 30% und

verringert die Helligkeit, sowie das Geräusch des Lüers.

Verringert den Stromverbrauch der Lichtquelle je nach Helligkeitseinstellung des Inhalts um bis zu 65%.

Verringert den Stromverbrauch der Lichtquelle um 60% und verringert die Helligkeit, um die Betriebsdauer der Lichtquelle

zu verlängern und das Geräusch des Lüers zu verringern.

Um den Lichtquellenmodus einzustellen, öffnen Sie das OSD-Menü und gehen Sie zu: Erweitert > Lichtquelleneinstell. > Lichtquellenmodus und drücken Sie auf / zur Auswahl und drücken Sie auf Enter.

Einstellung der Automatischen Abschaltung

Dadurch kann sich der Projektor nach einer bestimmten Zeitspanne automatisch ausschalten, wenn keine Eingangsquelle erkannt wird.

Öffnen Sie das OSD-Menü und wechseln Sie zu: ENERGIEVERWALTUNG > Smart Energy > Autom. Abschaltung und drücken Sie auf

, um die Zeit zu

deaktivieren oder anzupassen.

Page 70

Zeitpunkt des Austauschs der Lichtquelle

Wenn die Lichtquelle Warnleuchte aufleuchtet, installieren Sie bitte eine neue Lichtquelle oder wenden Sie sich an Ihren Händler.

ACHTUNG: Eine verbrauchte Lichtquelle kann zu einer Fehlfunkon des Projektors

führen und in manchen Fällen sogar explodieren.

Austausch der Lichtquelle

Es wird empfohlen, das Gerät auszuschalten und den Projektor von der Steckdose zu trennen und qualifiziertes Fachpersonal für die Lichtquelle zu kontaktieren.

Page 71

Informaonen zu Richtlinien und Service

Informaonen zur Konformität

Dieser Abschni behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschrien. Bestägte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät.

FCC-Erklärung

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und

2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichgtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinsmmend befunden.

Diese Grenzwerte wurden geschaen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinsmmung mit den Bedienungsanweisungen installiert und verwendet Störungen der Funkkommunikaon verursachen. Allerdings ist nicht gewährleistet, dass es in besmmten Installaonen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten

Stromkreis.

• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Dieser Sender darf nicht gemeinsam mit jeglichen anderen Antennen oder Sendern an derselben Stelle installiert oder betrieben werden.

Das Gerät wurde getestet und als mit den Standards und Verfahren in FCC CFR Tile 47, Part 15, Subpart C übereinsmmend befunden.

Warnung: Darüber hinaus können jegliche Änderungen oder Modikaonen, die nicht ausdrücklich von der für die Übereinsmmung verantwortlichen Stelle zugelassen sind, Ihre Berechgung zum Betrieb des Gerätes erlöschen lassen.

Page 72

FCC-Erklärung zur Strahlenbelastung

Diese Ausrüstung erfüllt die FCC-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichgtes Umfeld festgelegt wurden. Der Endanwender muss besmmte Bedienungsanweisungen einhalten, um die Vorschrien zur HF-Aussetzung zu erfüllen.

Dieser Sender darf nicht gemeinsam mit jeglichen anderen Antennen oder Sendern installiert oder betrieben werden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt.

Eine Bedienungsanleitung für ein Gerät, dass beabsichgt oder unbeabsichgt Strahlung verursachen kann, muss den Nutzer darauf hinweisen, dass Änderungen oder Modikaonen, die nicht ausdrücklich von der für die Übereinsmmung verantwortlichen Stelle zugelassen wurden, die Berechgung des Nutzers zum Betrieb der Ausrüstung erlöschen lassen.

IC-Erklärung

Dieses Gerät smmt mit dem/den lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichgtem Betrieb führen können.

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitaon est autorisée aux deux condions suivantes : ( 1 ) l’appareil ne doit pas produire de brouillage, et ( 2) l’ulisateur de l’appareil doit accepter tout brouillage radioélectrique subi, méme si le brouillage est suscepble d’en compromere le fonconnement.

Erklärung zum Ländercode

Bei den auf den US-/kanadischen Märkten erhältlichen Produkten sind nur die Kanäle 1 bis 11 verfügbar. Die Auswahl anderer Kanäle ist nicht möglich.

Pour les produits disponibles aux États-Unis/Canada du marché, seul le canal 1 à 11 peuvent être exploités. Sélecon d’autres canaux n’est pas possible.

Page 73

IC-Erklärung zur Strahlenbelastung

Diese Ausrüstung erfüllt die IC RSS-102-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichgtes Umfeld festgelegt wurden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt. Das Gerät für das Band 5150 bis 5825 MHz ist zur Reduzierung der Gefahr von Störungen bei mobilen Satellitensystemen, die denselben Kanal nutzen, nur für die Nutzung im Innenbereich vorgesehen.

Cet équipement est conforme aux limites d’exposion aux rayonnements IC établies pour un environnement non contrôlê. Cet équipement doit être installé et ulize avec un minimum de 20cm de distance entre la source de rayonnement et votre corps. les disposifs fonconnant dans la bande 5150-5825 MHz sont réservés uniquement pour une ulisaon à l’intérieur an de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles ulisant les mêmes canaux.

CE-Konformität für europäische Länder

Dieses Gerät smmt mit der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU überein. und Funkgeräte-Richtlinie 2014/53/EU.

Folgende Informaonen gelten nur für EU-Mitgliedstaaten:

Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.

Page 74

RoHS2-Konformitätserklärung

Dieses Produkt wurde in Übereinsmmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes besmmter gefährlicher Stoe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschri festgelegten maximalen Konzentraonen wie nachstehend gezeigt übereinsmmend:

Sto Empfohlene maxima-

le Konzentraon

Blei (Pb) 0,1% < 0,1% Quecksilber (Hg) 0,1% < 0,1%

Cadmium (Cd) 0,01% < 0,01% Sechswerges Chrom (Cr6⁺) 0,1% < 0,1% Polybromierte Biphenyle (PBB) 0,1% < 0,1% Polybromierte Diphenylether

(PBDE) Bis(2-ethylhexyl)phthalat (DEHP) 0,1% < 0,1% Benzylbutylphthalat (BBP) 0,1% < 0,1% Dibutylphthalat (DBP) 0,1% < 0,1% Diisobutylphthalat (DIBP) 0,1% < 0,1%

0,1% < 0,1%

Tatsächliche Konzen-

traon

Besmmte Komponenten des Produktes sind, wie oben erklärt, unter Anhang III der RoHS2-Richtlinien wie nachstehend angegeben ausgenommen. Beispiele der ausgenommenen Komponenten:

• Quecksilber in Kaltkathoden-Leuchtstoampen und Leuchtstoampen mit externer Elektrode (CCFL und EEFL) für besondere Zwecke mit nicht mehr als (je Lampe):

 Geringe Länge (500 mm):Maximal 3,5 mg pro Lampe.  Milere Länge (> 500 mm und 1.500 mm):Maximal 5 mg pro Lampe.  Große Länge (> 1.500 mm):Maximal 13 mg pro Lampe.

• Blei in Glas von Kathodenstrahlröhren.

• Blei in Glas von Leuchtstoröhren mit nicht mehr als 0,2 Gewichtsprozent.

• Blei als Legierungselement in Aluminium mit bis zu 0,4 Gewichtsprozent.

• Kupferlegierung mit bis zu 4 Gewichtsprozent.

• Blei in Lötmieln mit hohem Schmelzpunkt (z. B. bleibasierte Legierungen mit 85

Gewichtsprozent Blei oder mehr).

• Elektrische und elektronische Komponenten mit Blei in Glas oder Keramik mit Ausnahme anderer dielektrischer Keramik in Kondensatoren, z. B. piezoelektronischen Geräten, oder in Glas- oder Keramik-MatrixVerbundwerkstoen.

Page 75

• Akku:

 Extrem hohe oder niedrige Temperaturen, denen ein Akku während der

 Ersatz eines Akkus durch einen falschen Typ kann eine

 Entsorgung eines Akku in Feuer oder einem heißen Ofen; mechanische

 Lagerung eines Akkus an Orten mit extrem hoher Temperatur; kann eine

 Aussetzung eines Akkus gegenüber extrem niedrigem Ludruck, kann eine

Benutzung, Lagerung oder des Transports ausgesetzt sein kann; geringer Ludruck in großer Höhe.

Sicherheitsvorkehrung außer Kra setzen (z. B. bei einiges Lithium-Akkus).

Beschädigung oder Durchtrennung eines Akkus, was zu einer Explosion führen kann.

Explosion oder das Auslaufen brennbarer Flüssigkeiten oder Gase zur Folge haben.

Indische Beschränkung zu gefährlichen Stoen

Erklärung zur Beschränkung gefährlicher Stoe (Indien). Dieses Produkt smmt mit der „India E-waste Rule 2011“ überein, die den Einsatz von Blei, Quecksilber, sechswergem Chrom, polybromierten Biphenylen oder polybromierten Diphenylethern in Konzentraonen von mehr als 0,1 Gewichtsprozent und 0,01 Gewichtsprozent bei Cadmium untersagt, unter Berücksichgung der Ausnahmen in Schedule 2 der Vorschri.

Entsorgung zum Ende der Einsatzzeit

ViewSonic® nimmt den Umweltschutz sehr ernst, verpichtet sich daher zu umwelreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umwelreundlicheren Einsatz moderner Computertechnik. Mehr dazu erfahren Sie auf den ViewSonic®-Internetseiten.

USA und Kanada:

hp://www.viewsonic.com/company/green/recycle-program/

Europa:

hp://www.viewsoniceurope.com/eu/support/call-desk/

Taiwan:

hps://recycle.epa.gov.tw/

Page 76

Hinweise zum Urheberrecht

Macintosh und Power Macintosh sind eingetragene Marken von Apple Inc.

Microso, Windows und das Windows-Logo sind eingetragene Marken der Microso Corporaon in den Vereinigten Staaten und anderen Ländern.

ViewSonic®, das Drei-Vögel-Logo, OnView, ViewMatch und ViewMeter sind eingetragene Marken der ViewSonic® Corporaon.

VESA ist eine eingetragene Marke der Video Electronics Standards Associaon. DPMS, DisplayPort und DDC sind Marken der VESA.

ENERGY STAR® ist eine eingetragene Marke der US-amerikanischen Umweltschutzbehörde (Environmental Protecon Agency, EPA).

Als ENERGY STAR®-Partner erklärt die ViewSonic® Corporaon, dass dieses Produkt die ENERGY STAR®-Richtlinien für Energieezienz erfüllt.

Haungsausschluss: Die ViewSonic® Corporaon haet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentaon. Ferner übernimmt die ViewSonic Corporaon keine Haung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen.

Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporaon vor, technische Daten des Produktes ohne Vorankündigung zu ändern. Die Angaben in diesem Dokument können daher Änderungen unterworfen werden.

Kein Teil dieses Dokumentes darf ohne vorherige schriliche Genehmigung der ViewSonic® Corporaon kopiert, reproduziert oder übertragen werden.

PX701-4K_PX728-4K_PX748-4K_UG_DEU_1a_20201209

Page 77

Kundendienst

Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler.

Hinweis: Sie müssen die Seriennummer des Produktes angeben.

Land/Region Webseite Land/Region Webseite

Asien-Pazik-Raum und Afrika

Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/

中国 (China)

Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/

Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/

日本 (Japan)

Malaysia www.viewsonic.com/my/ Middle East www.viewsonic.com/me/

Myanmar www.viewsonic.com/mm/ Nepal www.viewsonic.com/np/

New Zealand www.viewsonic.com/nz/ Pakistan www.viewsonic.com/pk/

Philippines www.viewsonic.com/ph/ Singapore www.viewsonic.com/sg/

臺灣 (Taiwan)

Việt Nam

www.viewsonic.com.cn

www.viewsonic.com/jp/ Korea www.viewsonic.com/kr/

www.viewsonic.com/tw/

www.viewsonic.com/vn/ South Africa & Maurius www.viewsonic.com/za/

香港 (繁體中文)

ประเทศไทย

www.viewsonic.com/hk/

www.viewsonic.com/th/

Amerika

United States www.viewsonic.com/us Canada www.viewsonic.com/us

Lan America www.viewsonic.com/la

Europa

Europe www.viewsonic.com/eu/ France www.viewsonic.com/fr/

Deutschland www.viewsonic.com/de/

Россия www.viewsonic.com/ru/ España www.viewsonic.com/es/

Türkiye www.viewsonic.com/tr/ Україна www.viewsonic.com/ua/

United Kingdom www.viewsonic.com/uk/

Қазақстан

www.viewsonic.com/kz/

Page 78

Eingeschränkte Garane

ViewSonic®-Projektor

Folgendes wird von der Garane abgedeckt:

ViewSonic® gewährleistet, dass Produkte des Unternehmens bei normalem Gebrauch während des Gewährleistungszeitraums keine Material- und Verarbeitungsfehler aufweisen. Erweist sich ein Produkt während des Gewährleistungszeitraums als defekt hinsichtlich Material oder Verarbeitung, liegt es im alleinigen Ermessen von ViewSonic®, das Produkt zu reparieren oder durch ein gleichwerges Produkt auszutauschen. Das Austauschprodukt oder Ersatzteile können wiederauereitete oder reparierte Teile oder Komponenten enthalten.

Eingeschränkte allgemeine Garane über drei (3) Jahre:

Unterliegt der stärker beschränkten nachstehend aufgeführten Garane über ein (1) Jahr. Nord- und Südamerika: Drei (3) Jahre Garane auf alle Teile mit Ausnahme der Lampe, drei (3) Jahre auf Verarbeitung und ein (1) Jahr auf Originallampe ab Erstkaufdatum.

Andere Regionen oder Länder: Garaneinformaonen können Sie bei Ihrem örtlichen Händler oder Ihrer örtlichen ViewSonic®-Niederlassung einholen.

Eingeschränkte Garane bei intensiver Nutzung über ein (1) Jahr:

Bei intensiver Nutzung, bei der die Nutzung des Projektors mehr als vierzehn (14) Stunden pro Tag umfasst. Nord- und Südamerika: Ein (1) Jahr Garane auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Jahre auf Originallampe ab Erstkaufdatum. Europa: Ein (1) Jahr Garane auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Jahre auf Originallampe ab Erstkaufdatum. Andere Regionen oder Länder: Garaneinformaonen können Sie bei Ihrem örtlichen Händler oder Ihrer örtlichen ViewSonic®-Niederlassung einholen. Lampengarane unterliegt allgemeinen Geschäsbedingungen, Verizierung und Zulassung. Gilt nur für die vom Hersteller installierte Lampe. Alle separat erworbenen Zubehörlampen sind durch eine 90-tägige Garane abgedeckt.

Die Garane gilt für:

Garaneleistungen können nur durch den Erstkäufer wahrgenommen werden.

Dies wird nicht von der Garane abgedeckt:

1. Jegliche Produkte, deren Seriennummer unkenntlich gemacht, verändert oder

enernt wurde.

Page 79

2. Schäden, Minderungen oder Fehlfunkonen, die durch Folgendes entstehen:

 Unfall, Missbrauch, Fahrlässigkeit, Brand, Wasser, Blitzschlag, höhere

Gewalt, nicht autorisierte Veränderungen des Produktes, Nichteinhaltung der mit dem Produkt gelieferten Bedienungsanweisungen.

 Betrieb außerhalb der Produktspezikaonen.  Betrieb des Produktes für andere als die vorgesehenen Zwecke oder unter

ungewöhnlichen Bedingungen.

 Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic®

autorisierte Personen oder Instuonen.

 Jeglichen Schäden am Produkt aufgrund des Transports.  Enernen oder Installaon des Produkts.  Ursachen außerhalb des Produkts wie Stromschwankungen oder -ausfälle.  Verwendung von Komponenten oder Teilen, die nicht ViewSonics

Spezikaonen entsprechen.

 Normaler Verschleiß.  Jeglichen sonsgen Ursachen, die sich nicht auf einen Produktdefekt

beziehen.

3. Kosten für Installaon, Außerbetriebsetzung und Einrichtung.

So nehmen Sie Garaneleistungen wahr:

1. Informaonen zur Wahrnehmung von Leistungen im Rahmen der Garane

erhalten Sie vom ViewSonic®-Kundendienst (siehe „Kundendienst“-Seite). Sie müssen die Seriennummer des Produktes angeben.

2. Zur Inanspruchnahme von Garaneleistungen benögen Sie: a) Originalrechnung, b) Ihr Name, c) Ihre Anschri, d) Problembeschreibung und e) Seriennummer des Produktes.

3. Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®.

4. Zusätzliche Informaonen und Anschrien des nächsten ViewSonic®Kundendienstes erhalten Sie von ViewSonic®.

Einschränkung impliziter Gewährleistungen:

Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken; dies gilt auch für implizite Gewährleistungen von Markauglichkeit und Eignung für einen besmmten Zweck.

Page 80

Schadensausschluss:

ViewSonics Haung beschränkt sich auf die Kosten für Reparatur oder Austausch des Produktes. ViewSonic® haet nicht für:

1. Durch Defekte des Produktes verursachte Schäden an sonsgem Eigentum, Schäden, die durch Unannehmlichkeiten, Nichtnutzbarkeit des Produktes, Zeitverluste, entgangenen Gewinn, entgangene Geschäsgelegenheiten, Verlust ideeller Werte, Beeinussung geschälicher Beziehungen eintreten sowie sämtliche sonsgen kommerziellen Verluste, auch wenn auf die Möglichkeit des Eintreten solcher Schäden hingewiesen wurde.

2. Jegliche sonsgen Schäden, ob beiläug, in Folge oder auf andere Weise.

3. Jegliche Forderungen seitens jeglicher Drien an den Kunden.

Wechselwirkungen mit örtlichen Gesetzen:

Diese Garane verleiht Ihnen spezische gesetzliche Rechte; eventuelle weitere Rechte, die je nach örtlicher Behörde variieren, werden dadurch nicht berührt. In manchen lokalen Regierungen sind Ausschluss oder Einschränkung impliziter Gewährleistungen, beiläuger oder Folgeschäden nicht zulässig; daher gelten die obigen Einschränkungen und Ausschlüsse eventuell nicht für Sie.

Vertrieb außerhalb der USA und Kanadas:

Bei Fragen zur Garane und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort.

Die Garanezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Kondionen der Wartungsgaranekarte.

Nutzer in Europa und Russland nden sämtliche Einzelheiten zur Garane unter:http://www.viewsonic.com/eu/ unter „Informaonen zu Kundendienst/ Garane“.

Projector Warranty Term Template In UG VSC_TEMP_2005

Page 81

C0 M91 Y72 K24

Process Color
