M1 mini

Přenosný LED projektor

Uživatelská příručka

DŮLEŽITÉ: Přečtete si tuto uživatelskou příručku, která obsahuje důležité pokyny pro bezpečné instalování a používání tohoto produktu a také pokyny pro registrování produktu pro budoucí servis. Informace o záruce obsažené v této uživatelské příručce popisují rozsah omezené odpovědnosti ze strany ViewSonic® Corporation. Tyto informace jsou rovněž k dispozici na našem webu na adrese http://www.viewsonic.com v angličtině nebo v konkrétních jazycích, které lze vybrat pomocí políčka pro výběr oblasti v pravém horním rohu našeho webu.

„Antes de operar su equipo lea cu idadosamente las instrucciones en este manual“

Č. modelu VS18039 Obj. č.: M1 mini

Děkujeme vám, že jste zvolili značku ViewSonic®

Společnost ViewSonic® je přední světový dodavatel zobrazovacích řešení, jehož snahou je překonávat světová očekávání od technologické evoluce, inovace a jednoduchosti. Společnost ViewSonic® věří, že její produkty budou mít pozitivní dopad na svět. Jsme přesvědčeni, že produkt značky ViewSonic®, který jste si vybrali, vám bude dobře sloužit.

Ještě jednou děkujeme za volbu značky ViewSonic®!

Bezpečnostní opatření

Než začnete používat tento projektor, přečtěte si následující Bezpečnostní zásady.

•Tuto uživatelskou příručku uchovávejte na bezpečném místě pro pozdější použití.

•Přečtěte si veškerá varování a postupujte podle pokynů.

•Okolo projektoru ponechte volné místo 20" (50 cm) pro zajištění řádného větrání.

•Projektor umístěte na dobře větraném místě. Na projektor neumísťujte žádné předměty, které by mohly zabránit odvádění tepla.

•Projektor neumísťujte na nerovnou nebo nestabilní plochu. Projektor by se mohl převrhnout, což by mohlo způsobit zranění osob nebo závadu projektoru.

•Projektor nepoužívejte přístroj, pokud je nakloněný vlevo nebo vpravo pod úhlem přes 10° nebo dopředu nebo dozadu pod úhlem 15°.

•Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak.

•Během doby, kdy je lampa projektoru zapnutá, musí být vždy otevřena závěrka objektivu nebo odstraněna krytka objektivu.

•Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů, nebo dokonce ke vzniku požáru.

•Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

•Nepoužívejte lampu po uplynutí její stanovené životnosti. Při používání lampy po uplynutí její stanovené životnosti může ve výjimečných případech dojít k jejímu prasknutí.

•V žádném případě nevyměňujte sestavu lampy ani žádné jiné elektronické součásti, aniž byste předtím odpojili projektor od elektrické zásuvky.

•Nepokoušejte se projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění.

•Projektor přemísťujte opatrně, aby nedošlo k jeho pádu nebo nárazu.

•Na projektor ani spojovací kabely neumísťujte žádné těžké předměty.

•Nestavte projektor nastojato ve svislém směru. V opačném případě by se mohl projektor převrhnout, což by mohlo způsobit zranění osob nebo závadu projektoru.

•Projektor nevystavujte přímému slunečnímu zařízení nebo jiným zdrojům trvalého tepla. Projektor neinstalujte v blízkosti zdrojů tepla (radiátory, přímotopy, sporáky apod.) nebo jiných zařízení (včetně zesilovačů), které mohou vytvářet teplotu zařízení na nebezpečnou úroveň.

•Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Pokud do projektoru vnikne vlhkost, odpojte jej od zdroje napájení a požádejte místní servisní středisko o opravu projektoru.

•Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. To patří k normálnímu provozu projektoru a neznamená poruchu.

•Nepokoušejte se obcházet bezpečnostní prvky polarizované nebo uzemněné elektrické zástrčky. Polarizovaná zástrčka je opatřena jedním širším a jedním užším kolíkem. Uzemněná elektrická zástrčka je opatřena dvěma kolíky a objímkou pro zasunutí uzemňovacího kolíku zásuvky. Široký třetí kolík chrání vaši bezpečnost. Pokud zástrčka neodpovídá vaší zásuvce, použijte adaptér a nepokoušejte se zasunout zástrčku do zásuvky silou.

•Při připojování k elektrické zásuvce NEODSTRAŇUJTE uzemňovací kolík. Zajistěte, aby uzemňovací kolíky nebyly v ŽÁDNÉM PŘÍPADĚ ODSTRANĚNY.

•Nestoupejte ani nesvírejte napájecí kabel zejména v okolí zástrčky a míst, kde kabel vystupuje z projektoru.

•V některých zemích NENÍ napětí stabilní. Váš projektor je zkonstruován tak, aby fungoval bezpečně při napětí v rozmezí 100 až 240 V AC (střídavých); pokud však dojde k výpadkům nebo rázům napětí ±10 V, nemusí projektor fungovat správně. V oblastech, kde může docházet ke kolísání nebo výpadkům napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

•Pokud zjistíte kouř, neobvyklý hluk nebo zvláštní zápach, ihned vypněte projektor a kontaktujte svého prodejce nebo společnost ViewSonic®. Další používání projektoru je nebezpečné.

•Používejte pouze doplňky/příslušenství specifikované výrobcem.

•Nebudete-li projektor delší dobu používat, odpojte napájecí kabel od elektrické zásuvky.

•Všechny opravy svěřte kvalifikovaným servisním technikům.

Obsah
Bezpečnostní opatření.................................................	3
Úvod............................................................................	8
Vlastnosti.................................................................................................................	8
Obsah balení...........................................................................................................	9
Popis produktu......................................................................................................	10
Projektor................................................................................................................	10
Dálkový ovladač.....................................................................................................	11
Dálkový ovladač - Účinný dosah.............................................................................	12
Dálkový ovladač - Výměna baterií..........................................................................	12
Zprovoznění...............................................................	13
Volba umístění - Orientace projekce.....................................................................	13
Rozměry projekce..................................................................................................	14
Demontáž/montáž horní desky.............................................................................	15
Připojení....................................................................	16
Připojení k napájení...............................................................................................	16
Používání baterie...................................................................................................	17
Informace o době používání baterie......................................................................	17
Připojení k externím zařízením..............................................................................	18
Připojení HDMI.......................................................................................................	18
Připojení USB.........................................................................................................	18
Používání projektoru..................................................	19
Spuštění projektoru...............................................................................................	19
Nastavení promítaného obrazu.............................................................................	20
Nastavení výšky a úhlu promítání projektoru........................................................	20
Nastavení ostření...................................................................................................	21
Vypnutí projektoru................................................................................................	22

Používání projektoru..................................................	23
Hlavní obrazovka...................................................................................................	23
Používání nabídek.................................................................................................	24

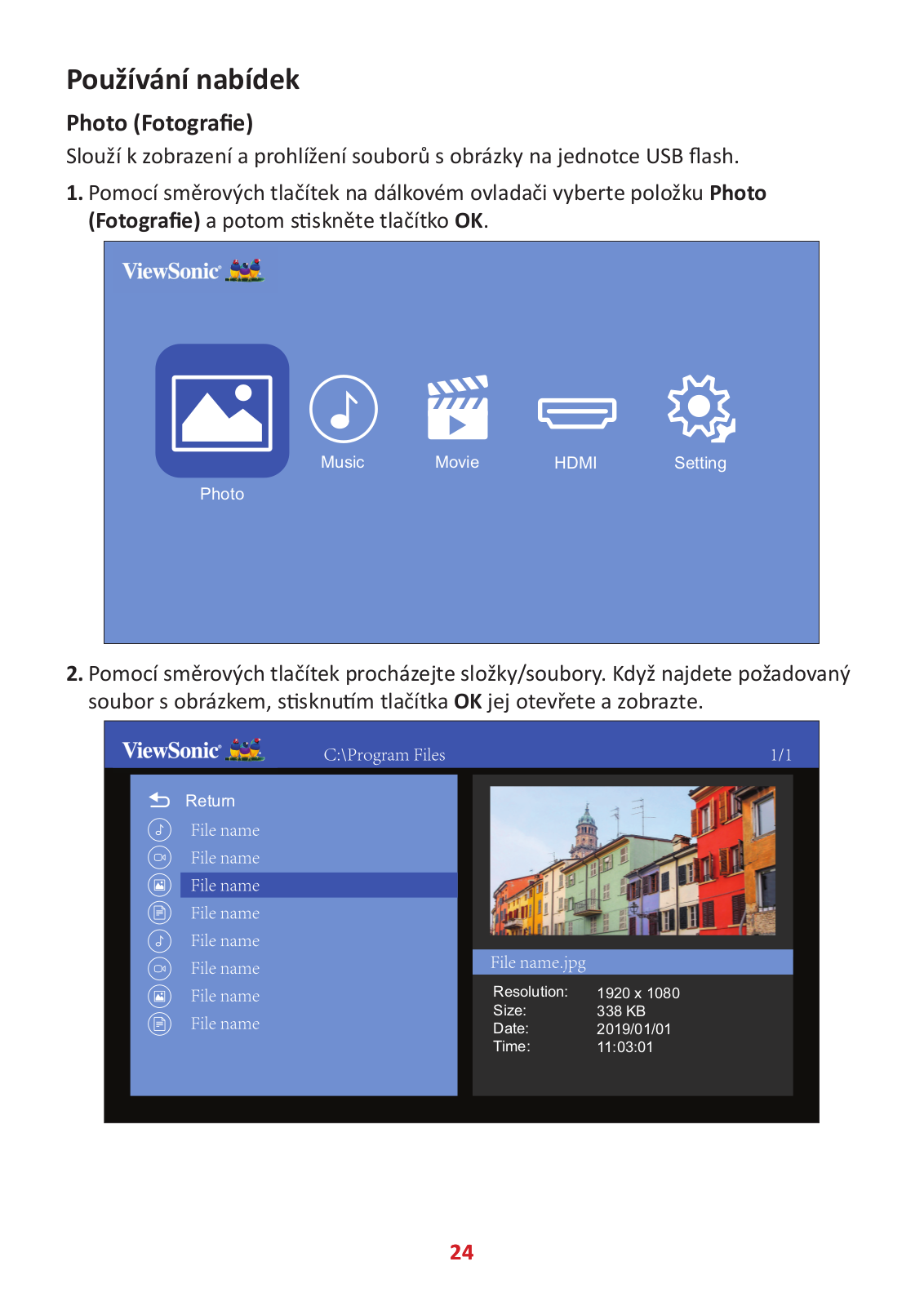

Photo (Fotografie)..................................................................................................	24
Music (Hudba)........................................................................................................	25
Movies (Filmy)........................................................................................................	27
Pokyny pro používání tlačítek na panelu ovládání média......................................	29
Podporované formáty souborů..............................................................................	30
HDMI......................................................................................................................	31
Settings (Nastavení) - strom OSD (On-Screen Display).........................................	33
Nabídka Image Setting (Nastavení obrazu)............................................................	36
Nabídka Basic Settings (Základní nastavení)..........................................................	39
Informace...............................................................................................................	39
Firmware Upgrade (Upgrade firmwaru)................................................................	40
Funkce powerbanky...............................................................................................	41
Příloha.......................................................................	42
Technické údaje....................................................................................................	42
Rozměry projektoru...............................................................................................	43
Tabulka frekvencí..................................................................................................	43
Frekvence videa HDMI...........................................................................................	43
Podporované frekvence PC HDMI..........................................................................	44
Indikátory LED.......................................................................................................	45
Slovníček...............................................................................................................	46
Odstraňování problémů........................................................................................	48
Údržba...................................................................................................................	49
Obecné zásady.......................................................................................................	49
Čištění objektivu....................................................................................................	49
Čištění skříně..........................................................................................................	49
Skladování projektoru............................................................................................	49

Regulatorní a servisní informace................................

Informace o shodě................................................................................................	50
Prohlášení o shodě FCC..........................................................................................	50
Prohlášení o shodě CE pro evropské země............................................................	51
Prohlášení o shodě RoHS2.....................................................................................	52
Indické omezení nebezpečných látek....................................................................	53
Dálkové ovládání:...................................................................................................	53
Baterie:..................................................................................................................	53
Likvidace produktu po skončení životnosti............................................................	54
Informace o autorských právech...........................................................................	55
Zákaznické služby...................................................................................................	56
Omezená záruka....................................................................................................	57

Úvod

Toto bezlampové kapesní kino přináší uživatelům vysoce výkonné LED promítání s uživatelsky přívětivým designem, které se vyznačuje vysokou spolehlivostí a snadnou obsluhou.

POZNÁMKA: Některé funkce nemusí být u vašeho projektoru dostupné. Skutečné dostupné funkce se mohou lišit a závisí na specifikacích modelu.

Vlastnosti

•Objektiv s krátkou projekční vzdáleností umožňuje promítat obrazu o velikosti 39” na vzdálenost pouhého 1 metru.

•Automatická korekce sbíhavosti automaticky opravuje deformace obrazu.

•Vynikající zvuk od společnosti JBL.

•Okamžité zapnutí/vypnutí a skvělé barvy.

•Zaměnitelné barevné horní desky a flexibilní možnosti nastavení úhlu.

•Vícejazyčné nabídky na projekční ploše (OSD).

•Integrovaná baterie pro snadné venkovní promítání.

•Uživatelsky přívětivé uživatelské rozhraní pro snadnou navigaci.

•Zdroj LED světla s vynikající životností (30 000 hodin).

•Barevné režimy pro každou příležitost.

POZNÁMKA: Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách, nastavení kontrastu/jasu vybraného vstupního signálu a projekční vzdálenosti.

Obsah balení

		Mini	3
1	Quick Start Guide
1

7	+
	+
	CR2032
6	4
	5
Položka	Popis
[1]	Projektor M1 mini
[2]	Zaměnitelná horní deska
[3]	Průvodce rychlým spuštěním
[4]	Popruh
[5]	Baterie CR2032
[6]	Dálkový ovladač
[7]	Kabel mikro USB

Popis produktu

Projektor

Ventilační

otvor

Chytrý

stojánek

Bod pro upevnění popruhu

Objektiv Reproduktor

Port USB

typu A

IR přijímač	DC (port Micro USB)

Zaostřovací

kroužek

Horní deska

IR přijímač	Tlačítko	Vypínač napájení
IR přijímač	Reset¹
	Reset¹

Indikátor

LED

Vypínač

napájení

HDMI

Port HDMI

1. V případě havárie systému restartujte projektor stisknutím Reset Button (tlačítka Reset).

Dálkový ovladač

Tlačítko	Ikona	Popis
Napájení		Slouží k zapnutí nebo vypnutí projektoru
Hlavní stránka		Slouží k přístupu do nabídky Home (Hlavní)
Nahoru/Dolů/Vlevo/		Slouží k procházení a výběru požadovaných položek
Vpravo		nabídky a k provádění úprav
OK		Slouží k potvrzení výběru
Settings (Nastavení)		Zobrazí nabídku Settings (Nastavení)
Return (Zpět)		Vrátí se na předchozí obrazovku
Zvýšit hlasitost		Slouží ke zvýšení hlasitosti
Mute (Ztlumení)		Slouží k vypnutí zvuku
Snížit hlasitost		Slouží ke snížení hlasitosti
		11

Dálkový ovladač - Účinný dosah

Pro zajištění správného fungování dálkového ovladače dodržujte následující kroky:

1.Přidržujte dálkový ovladač pod úhlem max. 30° vůči senzoru(ům) infračerveného dálkového

ovládání na projektoru.

2. Vzdálenostmezidálkovýmovladačemasenzorem(y) bynemělapřekročit8metrů(26stop).

POZNÁMKA: Umístění senzoru(ů) infračerveného (IR) dálkového ovladače je uvedeno na obrázku.

IR Receiver

Dálkový ovladač - Výměna baterií

1.Položte dálkový ovladač přední stranou dolů. Stiskněte boční výstupek a vysuňte držák baterie směrem ven.

2.Vyjměte stávající baterii (podle potřeby) a vložte jednu baterii CR2032. POZNÁMKA: Dodržte polaritu baterií podle označení.

3.Zorientujte držák s baterií se základnou a zatlačte jej zpět na místo.

CR2032

OPEN

PUSH

RELEASE

OPEN PUSH

POZNÁMKA:

•Nenechávejte dálkový ovladač a baterie v nadměrně teplém nebo vlhkém prostředí.

•Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie.

•Pokud je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače.

•Vybité baterie zlikvidujte dle pokynů výrobce a místních ekologických předpisů pro vaši oblast.

Zprovoznění

Tato část obsahuje podrobné pokyny pro prvotní uvedení projektoru do provozu.

Volba umístění - Orientace projekce

Umístěte projektor podle osobních preferencí a uspořádání místnosti. Vezměte v úvahu následující okolnosti:

•Velikost a poloha promítací plochy.

•Umístění vhodné elektrické zásuvky.

•Umístění a vzdálenost mezi projektorem a ostatním vybavením.

Tento projektor lze nainstalovat v následujících umístěních:

Umístění

Front Table (Stolek vpředu)

Projektor je umístěn v blízkosti podlahy před projekčním plátnem.

Front Ceiling (Strop vpředu)

Projektor je zavěšen dnem vzhůru pod stropem před projekčním plátnem.

Stolek vzadu¹

Projektor je umístěn v blízkosti podlahy za projekčním plátnem.

Strop vzadu¹

Projektor je zavěšen dnem vzhůru pod stropem za projekčním plátnem.

1. Je zapotřebí projekční plátno pro zadní projekci.

Rozměry projekce

• Obraz 16:9 na plátně 16:9

POZNÁMKA: (e) = plátno / (f) = střed objektivu

Obraz 16:9 na plátně 16:9

(a) Velikost		(b) Vzdálenost		(c) Výška obrazu		Šířka obrazu
plátna		projekce
palce	cm	palce	m	palce	cm	palce	mm

30	76,2	32,16	0,82	14,7	37,36	26,15	664

40	101,6	42,88	1,09	19,6	49,81	34,86	886

50	127	53,6	1,36	24,5	62,26	43,58	1107

60	152,4	64,32	1,63	29,4	74,72	52,29	1328

70	177,8	75,04	1,91	34,3	87,17	61,01	1550

80	203,2	85,76	2,18	39,2	99,62	69,73	1771

90	228,6	96,48	2,45	44,1	112,07	78,44	1992

100	254	107,2	2,72	49	124,53	87,16	2214

POZNÁMKA: Z důvodu odchylek optických komponent existuje mezi těmito hodnotami tolerance 3 %. Před trvalou instalací projektoru doporučujeme fyzicky vyzkoušet velikost promítaného obrazu a promítací vzdálenost.

Demontáž/montáž horní desky

Model M1 mini je dodáván s horními deskami v různých barvách.

Pokyny pro výměnu horní desky:

1.Při snímání horní desky opatrně vypačte jeden roh a zvedněte horní desku (viz výše).

2.Při nasazování horní desky zarovnejte kruhový otvor a výstupky pod horní deskou s prostorem a otvory projektoru. Opatrně přitlačte horní desku na místo.

Připojení

Tato část obsahuje pokyny pro připojení projektoru k ostatnímu vybavení.

Připojení k napájení

1.Připojte kabel USB k portu Micro USB na boční straně projektoru.

2.Připojte druhý konec kabelu USB k powerbance, adaptéru smartphonu nebo k počítači (5 V/2 A).

POZNÁMKA: Před prvním použitím s napájením z baterie nechte projektor 2

hodiny nabíjet (5 V/2 A).

Používání baterie

Ikona stavu baterie je zobrazena v pravé horní části hlavní obrazovky. Když se baterie vybíjí, na plátně se zobrazí „zpráva o nízkém stavu baterie“.

Informace o době používání baterie

Nabíjení	Přibližně 2 hodiny (5 V/2 A)1
Provozní hodiny	2,1 hodin (normální režim) / 2,4 hodin (režim
	EKO)
Indikátor stavu baterie (nabíjení)	Během nabíjení: Červený indikátor LED svítí
	Plné nabití: Červený indikátor LED nesvítí

POZNÁMKA:

•Když se projektor používá, je nezbytné zajistit plné dobíjení projektoru pomocí napájecího adaptéru 5 V/2 A.

•Když se projektor používá, muže používání portu USB A k napájení dalších zařízení, například bezdrátového adaptéru, zabránit plnému nabití baterie projektoru.

1Máte-li k dispozici napájení nižší než 5 V/2 A, může nabíjení trvat déle než dvě hodiny.

Připojení k externím zařízením

Připojení HDMI

Připojte jeden konec kabelu HDMI k portu HDMI vašeho videozařízení. Potom připojte druhý konec kabelu k portu HDMI (který podporuje HDCP 1.4/HDMI 1.4) projektoru.

Připojení USB

Chcete-li přehrávat fotografie, hudbu a filmy, připojte jednotku USB flash portu USB typ A. Informace o podporovaných formátech jsou uvedeny v strana 30.

HDMI

+ 42 hidden pages
