Číslo karty
Číslo čipu
Číslo kanálu
IO-čip č.
: 1 IO-kanály
: 9…16
DA-kanály
: 1
DAC-čip č.: 1
DAC-kanály: 9…16
Proměnné
Typ Vstupní
Popis
8-bit AD konverze
8-bit DA konverze
minimum
6-bit konverze D
-A

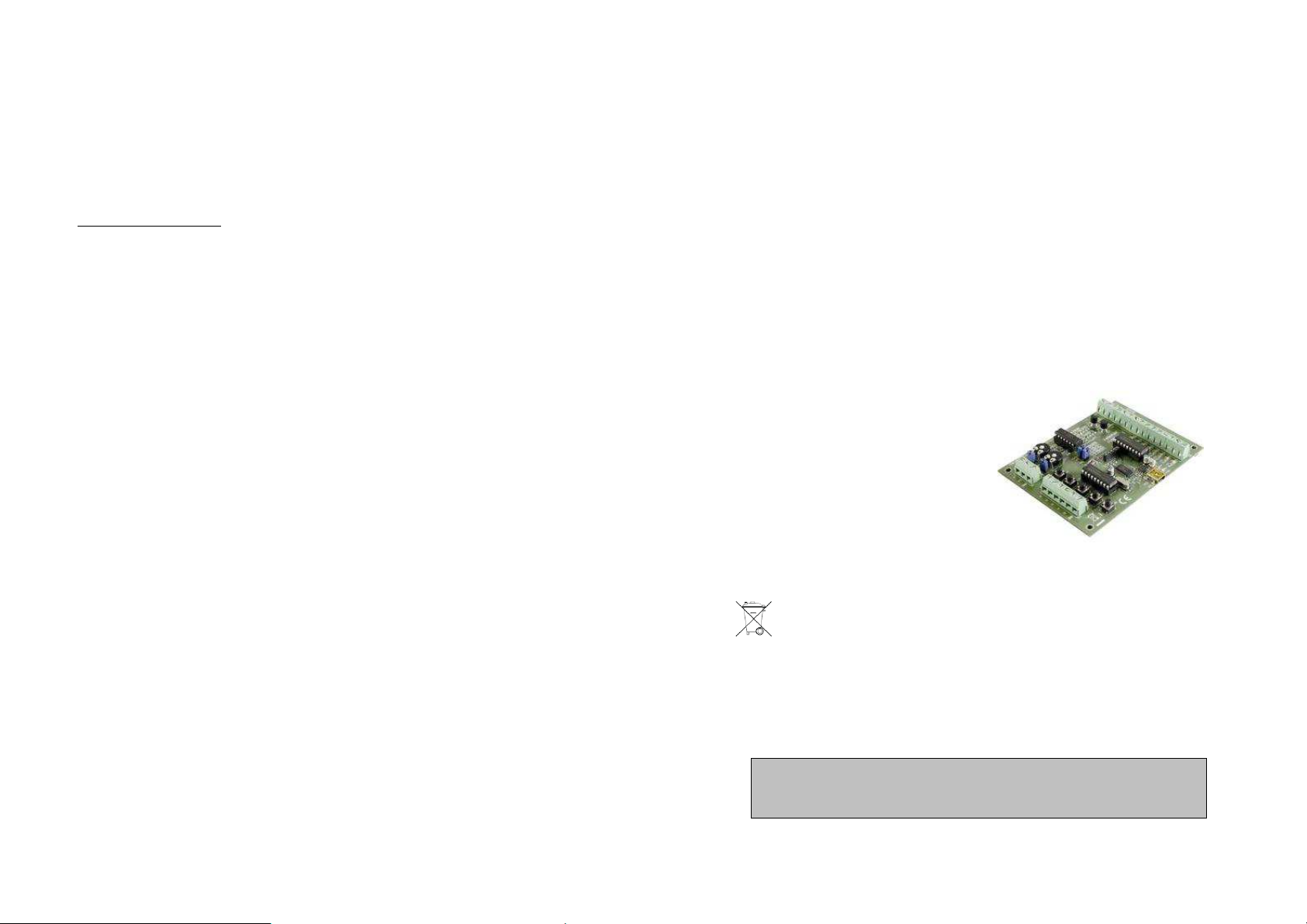

Experimentální USB rozhraní
VM110N (modul)
Obj. č. 19 11 37
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup experimentální USB rozhraní.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Tato experimentální karta je rozhraní s 16. digitálními IN/OUT kanály. Obsahuje navíc 8 analogových
výstupů s 6-bitovým rozlišením a 4 analogové vstupy s 8-bitovým rozlišením. V případě potřeby
většího množství digitálních výstupů, je možné využít analogové výstupy s omezením pro minimální
a maximální výstupní napětí. Proto je velmi jednoduché sledovat stav otočného regulátoru a průběhy
různého napětí. Vezměte však na vědomí, že tyto zvláštní vstupní a výstupní kanály nejsou vzájemně
opticky odděleny. Počet vstupů a výstupů je možné dále rozšířit po připojení dalších karet (maximálně
4). Každou kartu představuje její vlastní identifikace prostřednictvím dvoupólového přepínače
DIP-SW1 (více v tabulce číslování kanálů). Kartu připojte do počítače prostřednictvím tiskového
portu (bez potřeby instalace zvláštního tiskového portu). Celkem 3 trasy z tohoto portu jsou: „Select“
(pin 13), „Autofeed“ (pin 14) a „Select in“ (pin 17). Komunikace mezi počítačem a kartou probíhá
prostřednictvím sériového linku. Pomocí jednoho pinu (Select in) je generován hodinový signál,
druhým linkem (Autofeed) datový výstup a třetím (Select) vstup dat. Veškerá komunikace je založena
na Dynamic Link Library (DDL) K8D.DLL. V návodu naleznete veškeré DLL funkce a procesy, které
jsou dostupné v programové aplikaci. Použití DLL umožňuje tvorbu vlastních aplikací (v systému
Windows 9x, NT nebo XP) v jazycích Visual C++, Delphi, Visual Basic nebo jiné 32-bitové Windows
aplikaci podporující DLL. Navíc je při tom automaticky zajišťován komunikační protokol. V návodu jsou
popsány veškeré procesy, funkce a proměnné použité „K8D.DLL“. Uvedený příklad programování
můžete využít pro vlastní zdokonalení a získání zkušeností s konstrukcí aplikačních programů.
Příklady jsou napsané v jazyce Delphi. V závěru návodu naleznete všechny potřebné údaje a operace
pro jazyky Delphi a Visual Basic.
Tabulka pro nastavení „SW1“
0 (OFF-OFF) IO-čip č.: 0 IO-kanály: 1…8
DAC-čip č.: 0 DAC-kanály: 1…8
AC-čip č.: 0 AD-kanály: 1…4
1 (OFF-ON) IO-čip č.: 2 IO-kanály: 17…24
2 (ON-OFF) IO-čip č.: 4 IO-kanály: 33…40
3 (ON-ON) IO-čip č.: 6 IO-kanály: 49…56
Přehled „K8D.DLL“ proměnných
DA Pole (1..4) celého čísla 0 Obsahuje data (hodnota mezi 0 a 255) čtvrtého,
DAC Pole (1..32) celého čísla 0 Obsahuje data (hodnota mezi 0 – 63) 32.
IOconfig Pole (0..7) celého čísla $OFF Každý bit obsahuje stav příslušného kanálu 8.
Konstanta Hodnota Popis
MaxIOcard 3 Nejvyšší možná adresa karty rozhraní
MaxIOchip 7 Nejvyšší možné Input/Output číslo čipu
MaxIOCchannel 64 Nejvyšší možný Input/Output kanál
MaxDACchannel 32 Nejvyšší možný kanál 6-bitového DA převodníku
MaxADchannel 16 Nejvyšší možný AD kanál
MaxDAchannel 4 Nejvyšší možný DA 8-bitový analogový kanál
Přehled „K8D.DLL“ postupů a funkcí
ReadADchannel(Channelno)
OutputDAchannel(Channelno,Data)
ClearDAchannel(Channelno)
ClearAllDA
SetDAchannel(Channelno)
SetAllDA
OutputDACchannel(Channelno,Data)
IO-čip č.: 3 IO-kanály: 25…32
AD-čip č.: 1 AD-kanály: 5…8
DA-kanály: 2
IO-čip č.: 5 IO-kanály: 41…48
DAC-čip č.: 2 AD-kanály: 9…12
DA-kanály: 3
IO-čip č.: 7 IO-kanály: 57…64
DAC-čip č.: 3 DAC-kanály: 25…32
AD-čip č.: 3 AD-kanály: 13…16
DA-kanály: 4
hodnota
8-bitového digitálně – analogového konvertoru
6-bitového digitálně-analog. převodového kanálu
IO portů. Bit high (1) = kanále je zapnutý, bit low
(0) = kanál je vypnutý
Čtení stavu analogového vstupního kanálu
Nastavení analogového výstupního kanálu podle
příslušných dat
Nastavení analogového výstupního kanálu na
minimum
Nastavení všech výstupních analogových kanálů na
Nastavení analogového výstupního kanálu na
maximum
Nastavení všech výstupních analogových kanálů na
maximum
Nastavení výstupního analogového kanálu podle
konkrétních dat
ClearDACchannel(Channelno)
IO konfigurace
Nastavení IO dat a IO
proměnných
(skutečný
stav IO
-
kanálů se nemění)
Výstupní
procesy
proměnné „IOdata“
Vynulování
všech výstupních kanálů
Nastavení všech výstupních kanálů
Vstupní procesy a funkce
Čtení stavu vstupních kanálů IO
-
čipu
Hlavní procesy
ClearDACchip(Chipno)
ClearAllDAC
SetDACchannel(Channelno)
SetDACchip(Chipno)
SetAllDAC
ConfigAllIOasInput
ConfigIOchipAsInput(Chipno)
ConfigIOchannelAsInput(Channelno)
ConfigAllIOasOutput
ConfigIOchipAsOutput(Chipno)
ConfigIOchannelAsOutput(Channel)
UpdateIOdataArray(Chipno,Data)
ClearIOchArray(Channelno)
ClearIOdataArray(Chipno)
SetIOchArray(Channelno)
SetIOdataArray(Chipno)
IOoutput(Chipno,Data)
UpdateIOchip(Chipno)
UpdateAllIO
ClearIOchannel(Channelno)
ClearIOchip(Chipno)
ClearAllIO
SetIOchannel(Channelno)
SetIOchip(Chipno)
SetAllIO
ReadIOchannel(Channelno)
ReadIOchip(Chipno)
ReadIOconficArray(Buffer)
ReadIOdataArray(Buffer)
ReadDACarray(Buffer)
ReadDAarray(Buffer)
SelectI2CprinterPort(Printer_no)
Start_K8000
Stop_K8000
Nastavení výstupního analogového kanálu na
minimum
Nastavení 8. výstupních analogových kanálů DAC čipu
na minimum
Nastavení všech výstupních analogových kanálu na
minimum
Nastavení výstupního analogového kanálu na
maximum
Nastavení 8. výstupních analogových kanálů DAC čipu
na maximum
Nastavení všech výstupních analogových kanálů na
maximum
Konfigurace všech IO-kanálů jako vstupních
Konfigurace všech IO-kanálů IO-čipu jako vstupních
Konfigurace IO-kanálu jako vstupního
Konfigurace všech IO-kanálů jako výstupních
Konfigurace všech IO-kanálů IO-čipu jako výstupních
Konfigurace IO-kanálu jako výstupního
Nastavení výstupního stavu podle konkrétních dat
(vstupy se nemění)
Vynulování výstupního stavu vybraných kanálů (low)
Vynulování výstupního stavu kanálů IO-čipu (low)
Nastavení výstupního stavu vybraného kanálu (high)
Nastavení výstupního stavu kanálů IO-čipu (high)
Nastavení výstupů IO-čipu podle konkrétních dat
(vstupy se nijak nemění)
Nastavení výstupů IO-čipu podle stavu proměnné
„IOdata“
Nastavení všech výstupů v závislosti na stavu v
Vynulování výstupního kanálu
Vynulování výstupních kanálů IO-čipu
Nastavení výstupního kanálu
Nastavení výstupních kanálů IO-čipu
Čtení stavu vstupního kanálu
Načtení dat konfigurace IO z DLL do aplikačního
programu
Načtení dat IO stavu z DLL do aplikačního programu
Načtení dat DAC z DLL do aplikačního programu
Načtení dat DA z DLL do aplikačního programu
Výběr komunikačního portu
Otevření linku k K8000 zařízení
Uzavření linku do K8000 zařízení
Start_K8000
Syntaxe
PROCEDURE Start_K8000;
Popis
Spuštění inicializačních procesů karty K8000. Načtení ovladačů potřebných pro komunikaci
přes LPT port. Tento proces musí být spuštěn na začátku aplikačního programu.
Příklad
BEGIN
Start_K8000;
END;
Sop_K8000
Syntaxe
PROCEDURE Stop_K8000;
Popis
Deaktivace komunikačního procesu K8000 a ovladačů pro komunikaci LPT portu.
Jedná se o poslední proces před ukončením programu.
Příklad
BEGIN
Stop_K8000;
END;
Selectl2CprinterPort
Syntaxe
PROCEDURE SelectI2CprinterPort(Printer_no: Longint);
Parametr
Printer_no: Hodnota mezi 0 a 2 poskytována tiskovým portem, ke kterému je karta rozhraní
připojena.
0: adresa tiskového portu je 0BC (hex)
1: adresa tiskového portu je 378 (hex), zpravidla adresa LPT1
2: adresa tiskového portu je 278 (hex), zpravidla adresa LPT2
Výsledek
Komunikace mezi PC a K8000 proběhne prostřednictvím nastavené adresy LPT portu.
Popis
Tiskový port musí být specifikován na začátku programu. V opačném případě nebude správně
probíhat vzájemná komunikace. Výchozí výběr je LPT1 s možností změny v nastavení.
Příklad
BEGIN
SelectI2CprinterPort(1);
// LPT1 address on mainboard is set to 378
END;
ReadADchannel
Syntaxe
FUNCTION ReadADchannel(Channel_no: Longint):Longint;
Parametr
Channel_no: Hodnota mezi 1 a 16 korespondující s AD kanálem, jehož stav má být přečten.
Výsledek
AD: Korespondující „AD“ data jsou přečtena v závislosti na stavu AD vstupu.
Popis
Vstupní napětí vybraného 8-bitového analogovo-digitálního konverzního kanálu je převedeno na
hodnotu mezi 0 a 255 a zaneseno do příslušné „AD“ proměnné.
Příklad
var data: longint;
BEGIN
data := ReadADchannel(1);
// AD channel 1 is read to variable 'data'
END;
ReadADchannel
Syntaxe
FUNCTION ReadADchannel(Channel_no: Longint):Longint;
Parametr
Channel_no: Hodnota mezi 1 a 16 korespondující s AD kanálem, jehož stav má být přečten.
Výsledek
AD: Přečtena jsou korespondující „AD“ data v závislosti na stavu AD výstupu.
Popis
Vstupní napětí zvoleného 8-bitového analog.-digitálního konvertoru jsou převedena na hodnotu
mezi 0 a 255 a zanesena do příslušné „AD“ proměnné.
Příklad
var data: longint;
BEGIN
data := ReadADchannel(1);
// AD channel 1 is read to variable 'data'
END;
OutputDAchannel
Syntaxe
PROCEDURE OutputDAchannel(Channel_no: Longint; Data: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 4 korespondující s 8-bitovým číslem DA kanálu, jehož data mají
být upravena.
Data: Hodnota mezi 0 a 255, která má být odeslána do 8-bitového DA konvertoru.
Výsledek
DA:
Proměnná data „DA“ vybraného kanálu jsou nastavena v závislosti na datech, která mají být odeslána.
Popis
8-bitový DA konverzní trasa je změněna podle nových dat. Data tak představují specifickou hodnotu
napětí. Hodnota 0 představuje minimální výstupní napětí (0 V) a hodnota 255 maximální výstupní
napětí (Vmax) nastavené pro kartu rozhraní. Hodnotu „Data“, která se nachází mezi těmito dvěma
hodnotami, je možné formulovat: Data x Vmax/255.
Příklad
BEGIN
OutputDAchannel(1,127);
// DA channel 1 is at 1/2 Vmax
END;
ClearDAchannel
Syntaxe
PROCEDURE ClearDAchannel(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 4 korespondující s 8-bitovým DA kanálem, ve kterém mají být data
vynulována.
Výsledek
DA: Proměnná data „DA“ zvoleného DA kanálu jsou nastavena na minimum (0).
Vybrané DA kanály jsou nastaveny na minimální výstupní napětí (0 V).
Popis
Zvolený 8-bitový DA konverzní kanál je nastaven na minimální výstupní napětí (0 V).
Příklad
BEGIN
ClearDAchannel(1);
// DA channel 1 is at Vmin
END;
ClearAllDA
Syntaxe
PROCEDURE ClearAllDA;
Výsledek
Všechny DA kanály jsou nastavené na minimální výstupní napětí (0 V).
Popis
Všechny DA kanály 8-bitového DA konvertoru jsou nastaveny na minimální výstupní napětí (0 V).
Příklad
BEGIN
ClearAllDA;
// All DA channels 1...4 are at Vmin
END;
SetDAchannel
Syntaxe
PROCEDURE SetDAchannel(Channel_no: TDAchannel);
Parametr
Channel_no: Hodnota mezi 1 a 4, která koresponduje s 8-bitovým DA kanálem, ve kterém mají
být data nastavena na maximum.
Výsledek
Vybraný DA kanál je nastaven na maximální výstupní napětí.
Popis
Zvolený 8-bitový DA konverzní kanál je nastaven na maximální výstupní napětí.
Příklad
PROGRAM Set_DA_channel;
USES I2C, WinCrt;
BEGIN
SetDAchannel(1);
Writeln('Set DA channel 1 at Vmax');
END;
SetAllDA
Syntaxe
PROCEDURE SetAllDA;
Výsledek
Všechny DA kanály jsou nastaveny na maximální výstupní napětí.
Popis
Všechny DA kanály 8-bitového DA konvertoru jsou nastaveny na maximální výstupní napětí.
Příklad
BEGIN
SetAllDA;
// All DA channels 1...4 are at Vmax
END;
OutpuDACchannel
Syntaxe
PROCEDURE OutputDACchannel(Channel_no: Longint; Data: Longint);
Parameters
Channel_no: Hodnota mezi 1 a 32 korespondující s 6-bitovým DAC kanálem ve kterém mají být
data upravena.
Data: Hodnota mezi 0 a 63 k odeslání do 6-bitového DA konvertoru.
Výsledek
Aktualizace dat DAC kanálu.
Popis
6-bitový DA konverzní kanál je změněn v závislosti na nových datech. Data představují konkrétní
napětí. Hodnota 0 představuje pro kartu minimální výstupní napětí (Vmin) a 63 maximální výstupní
napětí (Vmax). Hodnotu „Data“ mezi těmito dvěma hodnotami je možné formulovat jako:
Vmin + Data x (Vmax – Vmin)/63
Příklad
BEGIN
OutputDACchannel(1,21);
// DAC channel 1 is at Vmin + 1/3(Vmax-Vmin)
END;
ClearDACchanel
Syntaxe
PROCEDURE ClearDACchannel(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 32 korespondující s 6-bitovým DAC kanálem ve kterém mají být
data vynulována.
Výsledek
Zvolený DAC kanál je nastavený na minimální výstupní napětí (Vmin).
Popis
Vybraný 6-bitový DA konverzní kanál je nastavený na minimální výstupní napětí (Vmin).
Example
BEGIN
ClearDACchannel(2);
// DAC channel 2 is at Vmin
END;
ClearDACchip
Syntaxe
PROCEDURE ClearDACchip(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 3 korespondující s adresou 6-bitového DAC čipu, ve kterém má být
všech 8 kanálů nastaveno na minimální výstupní napětí.
Výsledek
Celkem 8 DAC kanálů určeného DAC čipu bude nastaveno na minimální výstupní napětí.
Popis
Celkem 8 DAC kanálů vybraného 6-bitového DAC čipu je nastaveno na minimum (Vmin).
Příklad
BEGIN
ClearDACchip(0);
// DAC channels 1...8 are at Vmin
END;
ClearAllDAC
Syntaxe
PROCEDURE ClearAllDAC;
Výsledek
Všechny DAC kanály jsou nastaveny na minimální výstupní napětí.
Popis
Všechny DAC kanály 6-bitových DA konvertorů jsou nastaveny na minimální výstupní napětí (Vmin).
Příklad
BEGIN
ClearAllDAC;
// All DAC channels 1...32 are at Vmin
END;
SetDACchannel
Syntaxe
PROCEDURE SetDACchannel(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 32 korespondující s 6-bitovým DAC kanálem ve kterém mají být
data nastaveny na maximum.
Výsledek
Zvolený DAC kanál je nastavený na maximální výstupní napětí.
Popis
Vybraný 6-bitový DAC kanál je nastavený na maximální výstupní napětí.
Příklad
BEGIN
SetDACchannel(3);
// Set DAC channel 3 at Vmax
END;
SetDACchip
Syntaxe
PROCEDURE SetDACchip(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 3 korespondující s adresou 6-bitového DAC čipu ve kterém má být
celkem 8 kanálů nastaveno na maximální výstupní napětí.
Výsledek
Celkem 8 DAC kanálů příslušného DAC čipu je nastaveno na maximální výstupní napětí.
Popis
Celkem 8 DAC kanálů zvoleného 6-bitového DAC čipu je nastaveno na maximální výstupní napětí
(Vmax). Proměnná data „DAC“ příslušných DAC kanálů jsou obdobně upravena.
Příklad
BEGIN
SetDACchip(0);
// DAC channels 1...8 are at Vmax
END;
SetAllDAC
Syntaxe
PROCEDURE SetAllDAC;
Výsledek
Všechny DAC kanály jsou nastaveny na maximální výstupní napětí.
Popis
Všechny DAC kanály 6-bitového DAC jsou nastaveny na maximální výstupní napětí (Vmax).
Příklad
BEGIN
SetAllDAC;
// All DAC channels 1...32 are at Vmax
END;
ConfigAllIOasInput
Syntaxe
PROCEDURE ConfigAllIOasInput;
Výsledek
IOconfig: Proměnné „IOconfig“ pro všechny I/O porty jsou nastaveny na hodnotu 255.
Popis
Všechny digitální I/O kanály (1…64) jsou konfigurovány jako vstupy. Každý IO čip (0…7) zahrnuje
proměnnou, která zajišťuje návrat IO pinu ve formě dat (bitů), která nemají vysokou úroveň (high).
Pokud je takový bit na úrovni high (1), představuje vstup. Zápis do IO kanálu pak nezpůsobí žádné
změny. Stav IO kanálů může být určující pouze externím signálem.
Příklad
BEGIN
ConfigAllIOasInput;
// All IO channels are now configured as inputs
END;
ConfigIOchipAsInput
Syntaxe
PROCEDURE ConfigIOchipAsInput(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy Input/Output čipu
ve kterém mají být kanály konfigurovány jako vstupy.
Výsledek
IOconfig: Proměnná „IOconfig“ příslušného Input/Output čipu je nastavena na hodnotu 255.
Popis
Celkem 8 digitálních vstupních/výstupních kanálů vybraného IO čipu je konfigurováno jako vstupy.
Každý IO čip (0…7) obsahuje proměnnou, kterou je konfigurace každého IO pinu vrácena ve formě
dat (bit) jež nejsou v úrovni high. Pokud je takový bit high (1) jedná se o vstup. Stav IO kanálů může
být určen pouze externím signálem.
Příklad
BEGIN
ConfigIOchipAsInput(0);
// The 8 channels from IO Chip 0 are now configured as inputs
END;
ConfigIOchannelAsInput
Syntaxe
PROCEDURE ConfigIOchannelAsInput(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 64 korespondující s IO kanálem, který má být konfigurován jako
vstup.
Výsledek
IOconfig: Počet kanálů, IO čipů a bitů je určen v případě nastavení proměnné „IOconfig“
do úrovně high (1).
Popis
Zvolený IO kanál je konfigurován jako vstup, zatímco konfigurace ostatních kanálů zůstává
nezměněna. To je zajištěno správným bitem (1) v konfiguraci proměnné příslušného IO čipu.
Stav IO kanálu může být zjištěn pouze externím signálem.
Příklad
BEGIN
ConfigIOchannelAsInput(1);
// IO channel 1 is now configured as input');
END;
ConfigAllIOasOutput
Syntaxe
PROCEDURE ConfigAllIOasOutput;
Výsledek
IOconfig: Proměnná „IOconfig“ všech IO portů je nastavena na low (0).
Popis
Všechny digitální IO kanály (1…64) jsou konfigurovány jako výstupní. Každý IO čip (0…7) obsahuje
proměnnou, kterou je konfigurace každého IO pinu vrácena ve formě dat (bit), které nejsou v úrovni
high. Pokud je tento bit low (0) představuje výstup. Stav IO kanálu je určován hodnotou v těchto
kanálech.
Příklad
BEGIN
ConfigAllIOasOutput;
// All IO channels are now configured as outputs
END;
ConfigIOchipAsOutput
Syntaxe
PROCEDURE ConfigIOchipAsOutput(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, jehož všechny kanály
mají být konfigurovány jako výstupy.
Výsledek
IOconfig: Proměnná „IOconfig“ příslušného Input/Output čipu je nastavena do úrovně low (0).
Popis
Celkem 8 digitální IO kanálů vybraného IO čipu je konfigurováno jako výstupy. Každý IO čip (0…7)
zahrnuje proměnnou, kterou je konfigurace každého IO pinu vrácena ve formě dat (bit), které nejsou
v úrovni high. Pokud je tento bit low (0) představuje výstup. Stav těchto IO kanálů je určován
hodnotami zapsanými v těchto kanálech.
Příklad
BEGIN
ConfigIOchipAsOutput(1);
// The 8 channels from IO Chip 1 are now configured as outputs
END;
ConfigIOchannelAsOutput
Syntaxe
PROCEDURE ConfigIOchannelAsOutput(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 64 korespondující s IO kanálem, který má být konfigurován
jako výstup.
Výsledek
IOconfig: Počet kanálů, IO čipů a bitů je určován v případě nastavení proměnné „IOconfig“
do úrovně low (0).
Popis
Vybraný IO kanál je konfigurován jako výstup, zatímco konfigurace ostatních kanálů zůstává
nezměněna. To je způsobeno bitem v úrovni low (0) konfigurace proměnné příslušného IO čipu.
Stav tohoto IO kanálu je určován hodnotou zapsanou v tomto kanálu.
Příklad
BEGIN
ConfigIOchannelAsOutput(2);
// IO channel 2 is now configured as output
END;
UpdateIOdataArray
Syntaxe
PROCEDURE UpdateIOdataArray(Chip_no: Longint; Data: Longint);
Parametry
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém mají být data
změněna.
Data: Hodnota mezi 0 a 255, která mají být odeslána do IO portu (8 kanálů).
Výsledek
IOdata: Proměnná „Odata“ vybraného čipu jsou aktualizována novými daty, stav vstupních kanálů
přitom zůstává nezměněn.
Popis
Stav IO portů je udržován v proměnné „IO data“. Každý bit této proměnné koresponduje se stavem
IO kanálu. Pokud stav 8 kanálů IO čipu má být změněn, není zapotřebí nastavení dat v proměnné
„IOdata“, protože stav vstupních kanálů by nekorespondoval se skutečným stavem. Pro předcházení
možných konfliktů je proto nezbytné vždy použít tento proces. Proměnné „IOdata“ jsou uložena pouze
ve vyrovnávací (buffer) paměti. Pokud je tato hodnota upravena, dochází k okamžité změně stavu.
Stav se mění pouze v případě, že jeho hodnota je odeslána do IO čipu.
Příklad
BEGIN
ConfigIOchipAsOutput(0);
UpdateIOdataArray(0,204);
// 204 is in binary format 11001100
// this sets channels 3,4,7,8 and clears channels 1,2,5,6
END;
ClearIOchArray
Syntaxe
PROCEDURE ClearIOchArray(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 64 korespondující s IO kanálem, který má být vynulován.
Výsledek
IOdata: Pokud je vybraný kanál výstupem, pak správný bit v proměnné „IOdata“ korespondujícího
čipu je nastaven do úrovně low (0).
Popis
Stav IO portů je udržován v proměnné „IO data“. Každý bit této proměnné koresponduje se stavem
IO kanálu. V případě, že výstup IO čipu má být vynulován, není zapotřebí ihned nastavovat
korespondující bit v proměnné „IOdata“ na low (0). Pokud byl vybraný kanál konfigurován jako vstup,
potom jeho stav nebude korespondovat se skutečným stavem. Jako prevence před takovými konflikty
je nezbytné vždy použít tento proces. Proměnná „IOdata“ jsou pouze v buffer paměti. Po úpravě
hodnot nedochází k okamžité změně stavu. K tomu dochází až po odeslání hodnoty do IO čipu.
Example
BEGIN
ConfigIOchipAsOutput(0);
ConfigIOchannelAsInput(1); {channel 1 configured as input}
ConfigIOchannelAsInput(2); {channel 2 configured as input}
ConfigIOchannelAsInput(3); {channel 3 configured as input}
ConfigIOchannelAsInput(4); {channel 4 configured as input}
ClearIOchArray(2); // Clear channel 2 from IOdata array
// The status of the inputs stays unchanged
ClearIOchArray(8); // Clear channel 8 from IOdata array
END;
ClearIOdataArray
Syntaxe
PROCEDURE ClearIOdataArray(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém mají být
výstupy vynulovány.
Výsledek
IOdata: Bity proměnné „IOdata“ vybraného čipu jsou nastaveny do úrovně low (0), ale bity,
které korespondují se vstupy zůstávají nezměněny.
Popis
Stav IO portů je udržován v proměnné „IOdata“. Každý bit této proměnné koresponduje se stavem
IO kanálu. Pokud výstupy IO čipu mají být vynulovány, nedoporučuje se ihned nastavovat proměnnou
„IOdata“ na 0, protože stav vstupních kanálů nemusí korespondovat se skutečným stavem.
Pro zabránění konfliktům je nutné použít tento proces. Proměnná „IOdata“ je pouze v buffer memory.
Pokud dojde ke změně hodnot na výstupech, neměňte tento stav okamžitě. K tomu může dojít pouze,
pokud jsou hodnoty odesílány do IO čipu.
Example
BEGIN
ConfigIOchipAsOutput(0);
ConfigIOchannelAsInput(1); {channel 1 configured as input}
ConfigIOchannelAsInput(2); {channel 2 configured as input}
ConfigIOchannelAsInput(3); {channel 3 configured as input}
ConfigIOchannelAsInput(4); {channel 4 configured as input}
ClearIOdataArray(0); // Clear channels 1 to 8 from IOdata array
// The status of the inputs stays unchanged
END;
SetIOchArray
Syntaxe
PROCEDURE SetIOchArray(Channel_no: Longint);
Parameter
Channel_no:Hodnota mezi 1 a 64 korespondující s IO kanálem, který má být nastaven.
Výsledek
IOdata: Pokud je zvolený kanál výstupním, potom správný výstupní bit v proměnné „IOdata“
korespondujícího čipu, je nastaven do úrovně high (1).
Popis
Stav IO portů je udržován v proměnné „IOdata“. Každý bit této proměnné koresponduje se stavem
IO kanálu. Jestliže výstup IO čipu má být upravován, není vhodné okamžitě nastavovat korespondující
bit proměnné „IOdata“ do úrovně high. Pokud zvolený kanál má být konfigurován jako vstupní, potom
stav nemusí odpovídat jeho skutečnému stavu. Tento proces je proto vždy nezbytné použít.
Proměnná „IOdata“ jsou ukládány pouze v buffer paměti. Pokud dojde k vlastní změně hodnoty na
výstupu, neměňte okamžitě tento stav. K tomu může dojít pouze, je-li hodnota odeslána do IO čipu.
Příklad
BEGIN
ConfigIOchipAsOutput(0);
ConfigIOchannelAsInput(1); {channel 1 configured as input}
ConfigIOchannelAsInput(2); {channel 2 configured as input}
ConfigIOchannelAsInput(3); {channel 3 configured as input}
ConfigIOchannelAsInput(4); {channel 4 configured as input}
SetIOchArray(1); // Set channels 1 from IOdata array
SetIOchArray(5); // Set channels 5 from IOdata array
// The status of the input channel 1 stays unchanged
END;
SetIOdataArray
Syntaxe
PROCEDURE SetIOdataArray(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém mají být
výstupy upravovány.
Výsledek
IOdata: Bity proměnné „IOdata“ zvoleného čipu jsou nastaveny do úrovně high (1),
ale bity korespondující se vstupy zůstanou nezměněny.
Popis
Stav IO portů je udržován v proměnné „IOdata“. Každý bit této proměnné koresponduje se stavem
IO kanálu. V případě, že jsou výstupy IO čipu konfigurovány, není nezbytné okamžité načtení 255
v proměnné „IOdata“, vzhledem k tomu, že stav vstupních kanálů pak nemusí korespondovat se
skutečným stavem. Tento proces je nutné ponechat proběhnout tak, aby nedocházelo ke konfliktům.
Proměnné „IOdata“ jsou ukládány pouze v buffer paměti. Při probíhajících změnách výstupních hodnot
neměňte tento stav. K tomu však dochází pouze, pokud jsou hodnoty odesílány do IO čipu. Proměnné
„IO“ příslušného IO-čipu jsou rovněž upravovány.
Example
BEGIN
ConfigIOchipAsOutput(0);
ConfigIOchannelAsInput(1); {channel 1 configured as input}
ConfigIOchannelAsInput(2); {channel 2 configured as input}
ConfigIOchannelAsInput(3); {channel 3 configured as input}
ConfigIOchannelAsInput(4); {channel 4 configured as input}
SetIOdataArray(0); // Set channels 1 to 8 from IOdata array
// The status of the inputs stays unchanged
END;
IOoutput
Syntaxe
PROCEDURE IOoutput(Chip_no: Longint; Data: Longint);
Parametry
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém mají být
data upravována.
Data: Hodnota mezi 0 a 255 odesílaná do IO portu (8 kanálů).
Výsledek
IOdata: Proměnná „IOdata“ vybraného čipu jsou aktualizována novými daty a tím zůstává stav
vstupních kanálů beze změn. Výstupy vybraného IO čipu jsou aktualizovány.
Popis
Kanály zvoleného IO čipu, které byly konfigurovány jako výstupy, jsou aktualizovány stavem
korespondujících bitů v parametru data. Úroveň high (1) představuje nastavený výstup a nízká úroveň
low (0) znamená, že výstup je vynulován. Stav na vstupech zůstává beze změny.
Příklad
BEGIN
ConfigIOchipAsOutput(1);
IOoutput(1,128);
// Output channels 9..15 are off, Output channel 16 is on
END;
UpdateIOchip
Syntaxe
PROCEDURE UpdateIOchip(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7, která koresponduje s nastavením adresy IO čipu,
v němž mají být výstupy upraveny.
Výsledek
Všechny výstupy vybraného IO čipu jsou upraveny v závislosti na stavu korespondujících bitů
v proměnné „IOdata“.
Popis
Všechny kanály zvoleného IO čipu, které byly konfigurovány jako výstupy, jsou upraveny podle stavu
korespondujících bitů v proměnné „IOdata“. Vysoká úroveň high (1) představuje nastavený výstup,
nízká úroveň low (0) znamená, že výstup byl vynulován. Stav vstupů zůstává beze změny.
Příklad
BEGIN
ConfigIOchipAsOutput(1);
UpdateIOdataArray(1,64); // channels 9...14 & 16 off, 15 on
UpdateIOchip(1);
// Output channels 9..14 & 16 are off, Output channel 15 is on
END;
UpdateAllIO
Syntaxe
PROCEDURE UpdateAllIO;
Výsledek
Všechny výstupy jsou upraveny podle stavu korespondujících bitů v proměnné „IOdata“.
Popis
Všechny kanály IO čipů, které byly konfigurovány jako výstupy, jsou upraveny vzhledem ke stavu
korespondujících bitů v proměnné „IOdata“. Vysoká úroveň high (1) představuje nastavený výstup,
nízká úroveň low (0) znamená, že výstup je vynulován. Stav vstupů zůstává beze změny.
Příklad
BEGIN
ConfigAllIOasOutput;
UpdateIOdataArray(0,1); // channel 1 on
UpdateIOdataArray(1,128); // channel 16 on
UpdateAllIO;
// Output channel 1 & 16 are on, Output channels 2..15 are off
END;
ClearIOchannel
Syntaxe
PROCEDURE ClearIOchannel(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 64, která koresponduje IO kanálu, jež má být vynulována.
Výsledek
IOdata: Pakliže je zvolený kanál výstupní, potom správný bit v proměnné „IOdata“ odpovídajícího
čipu je nastaven na nízkou úroveň low (0).
Popis
Pakliže byl vybraný kanál konfigurován jako výstup, dojde k jeho vynulování. Stav vstupů zůstává
beze změn. Proměnné „IOdata“ a „IO“ jsou přizpůsobeny vzhledem k tomuto novému stavu.
Příklad
BEGIN
ConfigIOchannelAsOutput(9);
ClearIOchannel(9); // Output channel 9 is off
END;
ClearIOchip
Syntaxe
PROCEDURE ClearIOchip(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém mají být
výstupy vynulovány.
Výsledek
IOdata: Bity v proměnné „IOdata“ zvoleného IO čipu, která korespondují s výstupy,
jsou nastaveny na nízkou úroveň low (0). Vstupy zůstávají nezměněny.
Popis
Všechny kanály zvoleného IO čipu, které byly konfigurovány jako výstupy, jsou vynulovány.
Stav vstupů zůstává beze změny. Proměnné „IOdata“ a „IO“ jsou upraveny podle nového stavu.
Příklad
BEGIN
ConfigIOchipAsOutput(1);
ClearIOChip(1); // Output channels 9...16 are off
END;
ClearAllIO
Syntaxe
PROCEDURE ClearAllIO;
Výsledek
IOdata: Bity v proměnné „IOdata“, které korespondují s výstupy, jsou nastaveny na nízkou úroveň
low (0). Vstupy zůstávají beze změny. Všechny výstupy jsou vynulovány.
Popis
Všechny kanály IO čipu, které byly konfigurovány jako výstupy, jsou vynulovány.
Stav vstupů je nezměněn. „IOdata“ jsou upravena podle nového stavu.
Příklad
BEGIN
ConfigAllIOasOutput;
ConfigIOchannelAsInput(2); // channel 2 configured as input
ClearAllIO;
// All Output channels are off
// Input channel 2 unchanged
END;
SetIOchannel
Syntaxe
PROCEDURE SetIOchannel(Channel_no: Longint);
Parametr
Channel_no: Hodnota mezi 1 a 64, která koresponduje s IO kanálem, který má být upravován.
Výsledek
IOdata: Pokud je zvolený kanál výstupní, potom správný bit proměnné „IOdata“ příslušného čipu
je nastaven na vysokou úroveň high (1).
Popis
V případě, že vybraný kanál byl konfigurován jako výstup, dojde k jeho úpravě.
Stav vstupů zůstává beze změn. Proměnné v „IOdata“ jsou upraveny podle nového stavu.
Příklad
BEGIN
ConfigIOchannelAsOutput(9);
SetIOchannel(9); // Output channel 9 is on
END;
SetIOchip
Syntaxe
PROCEDURE SetIOchip(Chip_no: Longint);
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém mají být
výstupy konfigurovány.
Výsledek
IOdata: Bity v proměnné „IOdata“ konkrétního IO čipu, která korespondují s výstupy,
jsou nastaveny na vysokou úroveň high (1). Vstupy přitom zůstávají nezměněny.
Popis
Všechny kanály zvoleného IO čipu, které byly konfigurovány jako výstupy, jsou upraveny.
Stav vstupů je beze změn.
Příklad
BEGIN
ConfigIOchipAsOutput(1);
SetIOchip(1); // Output channels 9...16 are on
END;
SetAllIO
Syntaxe
PROCEDURE SetAllIO;
Výsledek
IOdata: Bity proměnné „IOdata“, které korespondují s výstupy, jsou nastaveny na vysokou
úroveň high (1), vstupy přitom zůstávají nezměněny.
IO: Proměnné „IO“ jež korespondují s výstupy, jsou nastaveny na vysokou úroveň high (True),
přitom vstupní kanály zůstávají nezměněny. U všech výstupů dochází k úpravám.
Popis
Všechny kanály IO čipů, které byly konfigurovány jako výstupy, jsou upraveny.
Stav vstupů je beze změn. Proměnné „IOdata“ jsou upraveny vzhledem k novému stavu.
Příklad
BEGIN
ConfigAllIOasOutput;
ConfigIOchannelAsInput(2); // channel 2 configured as input
SetAllIO;
// All Output channels are on
// Input channel 2 unchanged
END;
ReadIOchannel
Syntaxe
FUNCTION ReadIOchannel(Channel_no: Longint): Boolean;
Parametr
Channel_no: Hodnota mezi 1 a 64, jež koresponduje s IO kanálem, jehož stav má být přečten.
Výsledek
IOdata: Bit v proměnné „IOdata“ zvoleného kanálu je upraven vzhledem ke stavu kanálu.
Úroveň high (1) představuje kanál, který byl upraven, nízká úroveň low (0) znamená, že došlo k jeho
vynulování.
Popis
Stav vybraného IO kanálu je přečten a zanesen do proměnné „IOdata“.
Touto funkcí dochází k vrácení stavu tohoto kanálu.
Příklad
var status: boolean;
BEGIN
ConfigIOChannelAsInput(2);
status := ReadIOchannel(2); // Read Input channel 2
END;
ReadIOchip
Syntaxe
FUNCTION ReadIOchip(Chip_no: Longint): Longint;
Parametr
Chip_no: Hodnota mezi 0 a 7 korespondující s nastavením adresy IO čipu, ve kterém má být stav
vstupů přečten.
Výsledek
IOdata: Bity proměnné „IOdata“ vybraného IO čipu jsou upraveny v závislosti na stavu IO kanálů.
Úroveň high (1) znamená, že došlo k vynulování kanálu, low (0) představuje vynulování kanálů.
Popis
Stav všech kanálů IO čipu je přečten a zanesen do proměnné „IOdata“.
Tato funkce provádí navrácení stavu u vstupů.
Příklad
var status: longint;
BEGIN
ConfigIOchipAsInput(0);
status := ReadIOchip(0); // Read Input channels from chip 0
END;
ReadIOconfigArray
Syntaxe
PROCEDURE ReadIOconfigArray(Buffer:Pointer);
Parametr
Buffer: Ukazatel na pole „dlouhých čísel“ (long integers), kde dojde k přečtení dat IO konfigurace.
Popis
Data z pole IO konfigurace jsou načtena z K8D.DLL do aplikačního programu.
Příklad
var // global variables
IOconfig: ARRAY[0..MaxIOchip] OF Integer;
procedure TForm1.Button1Click(Sender: TObject);
var p:pointer;
i:integer;
s:string;
begin
p:=@IOconfig; // Address of the data buffer for config array
ReadIOconficArray(p); // Read the data from K8D.DLL
memo1.clear;
s:='';
for i:=0 to MaxIOchip do s:=s +inttostr(IOconfig[i])+chr(9);
memo1.lines.add(s); // Display the IO cofig data
end;
ReadIOconfigArray
Syntaxe
PROCEDURE ReadIOdataArray(Buffer:Pointer);
Parametr
Buffer: Ukazatel na pole dlouhých čísel, kde mají být IO data přečtena.
Popis
Data z pole IO stavu jsou načtena z K8D.DLL do aplikačního programu.
Příklad
var // global variables
IOdata: ARRAY[0..MaxIOchip] OF Integer;
procedure TForm1.Button1Click(Sender: TObject);
var p:pointer;
i:integer;
s:string;
begin
p:=@IOdata; // Address of the data buffer for the data array
ReadIOdataArray(p); // Read the data from K8D.DLL
memo1.clear;
s:='';
for i:=0 to MaxIOchip do s:=s +inttostr(IOdata[i] and $ff)+chr(9);
memo1.lines.add(s); // Display the IO data
end;
ReadDACarray
Syntaxe
PROCEDURE ReadDACarray(Buffer:Pointer);
Parametr
Buffer: Ukazatel na pole s daty dlouhých čísel, kde mají být DAC data přečtena.
Popis
Data z pole DAC jsou načtena z K8D.DLL do aplikačního programu.
Příklad
var // global variables
DAC: ARRAY[1..MaxDACchannel] OF Integer;
procedure TForm1.Button1Click(Sender: TObject);
var p:pointer;
i:integer;
s:string;
begin
p:=@DAC; // Address of the data buffer for the DAC array
ReadDACarray(p); // Read the data from K8D.DLL
memo1.clear;
s:='';
for i:=1 to MaxDACchannel do s:=s +inttostr(DAC[i] and $ff)+chr(9);
memo1.lines.add(s); // Display the DAC dataend;
ReadIOconfigArray
Syntaxe
PROCEDURE ReadDAarray(Buffer:Pointer);
Parametr
Buffer: Ukazatel do pole s daty dlouhých čísel, kde mají být data přečtena.
Popis
Pole s DA daty jsou načteny z K8D.DLL do aplikačního programu.
Příklad
var // global variables
DA: ARRAY[1..MaxDAchannel] OF Integer;
procedure TForm1.Button1Click(Sender: TObject);
var p:pointer;
i:integer;
s:string;
begin
p:=@DA; // Address of the data buffer for the DA array
ReadDAarray(p); // Read the data from K8D.DLL
memo1.clear;
s:='';
for i:=1 to MaxDAchannel do s:=s +inttostr(DA[i] and $ff)+chr(9);
memo1.lines.add(s); // Display the DA data
end;
Použití DLL v Delphi
Seznam některých polí v proměnných, K8D.DLL procesů a funkcí a dvou nejdůležitějších procesů
aplikačního programu (FormCreate a FormClose).
var
IOconfig: ARRAY[0..MaxIOchip] OF Integer;
IOdata: ARRAY[0..MaxIOchip] OF Integer;
DAC: ARRAY[1..MaxDACchannel] OF Integer;
DA: ARRAY[1..MaxDAchannel] OF Integer;
implementation
{$R *.DFM}
{IO CONFIGURATION PROCEDURES}
PROCEDURE ConfigAllIOasInput; stdcall; external 'K8D.dll';
PROCEDURE ConfigAllIOasOutput; stdcall; external 'K8D.dll';
PROCEDURE ConfigIOchipAsInput(Chip_no: TIOchip); stdcall; external
'K8D.dll';
PROCEDURE ConfigIOchipAsOutput(Chip_no: TIOchip); stdcall; external
'K8D.dll';
PROCEDURE ConfigIOchannelAsInput(Channel_no: TIOchannel); stdcall; external
'K8D.dll';
PROCEDURE ConfigIOchannelAsOutput(Channel_no: TIOchannel); stdcall;
external 'K8D.dll';
{UPDATE IOdata & IO ARRAY PROCEDURES}
PROCEDURE UpdateIOdataArray(Chip_no: TIOchip; Data:Longint); stdcall;
external 'K8D.dll';
PROCEDURE ClearIOdataArray(Chip_no: TIOchip); stdcall; external 'K8D.dll';
PROCEDURE SetIOdataArray(Chip_no: TIOchip); stdcall; external 'K8D.dll';
PROCEDURE SetIOchArray(Channel_no: TIOchannel); stdcall; external
'K8D.dll';
PROCEDURE ClearIOchArray(Channel_no: TIOchannel); stdcall; external
'K8D.dll';
{OUTPUT PROCEDURES}
PROCEDURE IOoutput(Chip_no: TIOchip ; Data: Longint); stdcall; external
'K8D.dll';
PROCEDURE UpdateAllIO; stdcall; external 'K8D.dll';
PROCEDURE ClearAllIO; stdcall; external 'K8D.dll';
PROCEDURE SetAllIO; stdcall; external 'K8D.dll';
PROCEDURE UpdateIOchip(Chip_no: TIOchip); stdcall; external 'K8D.dll';
PROCEDURE ClearIOchip(Chip_no: TIOchip); stdcall; external 'K8D.dll';
PROCEDURE SetIOchip(Chip_no: TIOchip); stdcall; external 'K8D.dll';
PROCEDURE SetIOchannel(Channel_no: TIOchannel); stdcall; external
'K8D.dll';
PROCEDURE ClearIOchannel(Channel_no: TIOchannel); stdcall; external
'K8D.dll';
{6 BIT DAC CONVERTER PROCEDURES}
PROCEDURE OutputDACchannel(Channel_no: TDACchannel ; Data: Longint);
stdcall; external
'K8D.dll';
PROCEDURE ClearDACchannel(Channel_no: TDACchannel); stdcall; external
'K8D.dll';
PROCEDURE SetDACchannel(Channel_no: TDACchannel); stdcall; external
'K8D.dll';
PROCEDURE ClearDACchip(Chip_no: TIOcard); stdcall; external 'K8D.dll';
PROCEDURE SetDACchip(Chip_no: TIOcard); stdcall; external 'K8D.dll';
PROCEDURE ClearAllDAC; stdcall; external 'K8D.dll';
PROCEDURE SetAllDAC; stdcall; external 'K8D.dll';
{8 BIT DA CONVERTER PROCEDURES}
PROCEDURE OutputDAchannel(Channel_no: TDAchannel ; Data: Longint); stdcall;
external
'K8D.dll';
PROCEDURE ClearDAchannel(Channel_no: TDAchannel); stdcall; external
'K8D.dll';
PROCEDURE SetDAchannel(Channel_no: TDAchannel); stdcall; external
'K8D.dll';
PROCEDURE ClearAllDA; stdcall; external 'K8D.dll';
PROCEDURE SetAllDA; stdcall; external 'K8D.dll';
{GENERAL PROCEDURES}
PROCEDURE SelectI2CprinterPort(Printer_no: Longint); stdcall; external
'K8D.dll';
PROCEDURE Start_K8000; stdcall; external 'K8D.dll';
PROCEDURE Stop_K8000; stdcall; external 'K8D.dll';
{INPUT FUNCTIONS}
function ReadIOchip(Chip_no: TIOchip):longint; stdcall; external 'K8D.dll';
function ReadIOchannel(Channel_no: TIOchannel):boolean; stdcall; external
'K8D.dll';
function ReadADchannel(Channel_no:TADchannel):longint; stdcall; external
'K8D.dll'
PROCEDURE ReadIOconficArray(Buffer:Pointer); stdcall; external 'K8D.dll';
PROCEDURE ReadIOdataArray(Buffer:Pointer); stdcall; external 'K8D.dll';
PROCEDURE ReadDACarray(Buffer:Pointer); stdcall; external 'K8D.dll';
PROCEDURE ReadDAarray(Buffer:Pointer); stdcall; external 'K8D.dll';
procedure TForm1.FormCreate(Sender: TObject);
begin
Start_K8000;
end;
procedure TForm1.FormClose(Sender: TObject; var Action: TCloseAction);
begin
Stop_K8000;
end;
Použití DLL ve Visual Basic
Seznam K8D.DLL procesů a funkcí, některých polí proměnných a 2 nejdůležitější postupy aplikačního
programu (Form_Load a Form_Terminate).
Option Explicit
'Declare use of the DLL
'K8D.DLL interfaces
'IO CONFIGURATION PROCEDURES
Private Declare Sub ConfigAllIOasInput Lib "k8d.dll" ()
Private Declare Sub ConfigAllIOasOutput Lib "k8d.dll" ()
Private Declare Sub ConfigIOchipAsInput Lib "k8d.dll" (ByVal Chip_no As
Long)
Private Declare Sub ConfigIOchipAsOutput Lib "k8d.dll" (ByVal Chip_no As
Long)
Private Declare Sub ConfigIOchannelAsInput Lib "k8d.dll" (ByVal Channel_no
As Long)
Private Declare Sub ConfigIOchannelAsOutput Lib "k8d.dll" (ByVal Channel_no
As Long)
'OUTPUT PROCEDURES
Private Declare Sub IOoutput Lib "k8d.dll" (ByVal Chip_no As Long, ByVal
Data As Long)
Private Declare Sub UpdateAllIO Lib "k8d.dll" ()
Private Declare Sub ClearAllIO Lib "k8d.dll" ()
Private Declare Sub SetAllIO Lib "k8d.dll" ()
Private Declare Sub UpdateIOchip Lib "k8d.dll" (ByVal Chip_no As Long)
Private Declare Sub ClearIOchip Lib "k8d.dll" (ByVal Chip_no As Long)
Private Declare Sub SetIOchip Lib "k8d.dll" (ByVal Chip_no As Long)
Private Declare Sub SetIOchannel Lib "k8d.dll" (ByVal Channel_no As Long)
Private Declare Sub ClearIOchannel Lib "k8d.dll" (ByVal Channel_no As Long)
'INPUT FUNCTIONS AND PROCEDURES
Private Declare Function ReadIOchip Lib "k8d.dll" (ByVal Chip_no As Long)
As Long
Private Declare Function ReadIOchannel Lib "k8d.dll" (ByVal Channel_no As
Long) As
Boolean
Private Declare Sub ReadIOconficArray Lib "k8d.dll" (Array_Pointer As Long)
Private Declare Sub ReadIOdataArray Lib "k8d.dll" (Array_Pointer As Long)
Private Declare Sub ReadDACarray Lib "k8d.dll" (Array_Pointer As Long)
Private Declare Sub ReadDAarray Lib "k8d.dll" (Array_Pointer As Long)
'How to use these calls:
' ReadIOconficArray IOconfig(0)
' ReadIOdataArray IOdata(0)
' ReadDACarray DAC(1)
' ReadDAarray DA(1)
'6 BIT DAC CONVERTER PROCEDURES
Private Declare Sub OutputDACchannel Lib "k8d.dll" (ByVal Channel_no As
Long, ByVal Data
As Long)
Private Declare Sub ClearDACchannel Lib "k8d.dll" (ByVal Channel_no As
Long)
Private Declare Sub SetDACchannel Lib "k8d.dll" (ByVal Channel_no As Long)
Private Declare Sub ClearDACchip Lib "k8d.dll" (ByVal Chip_no As Long)
Private Declare Sub SetDACchip Lib "k8d.dll" (ByVal Chip_no As Long)
Private Declare Sub ClearAllDAC Lib "k8d.dll" ()
Private Declare Sub SetAllDAC Lib "k8d.dll" ()
'8 BIT DA CONVERTER PROCEDURES
Private Declare Sub OutputDAchannel Lib "k8d.dll" (ByVal Channel_no As
Long, ByVal Data
As Long)
Private Declare Sub ClearDAchannel Lib "k8d.dll" (ByVal Channel_no As Long)
Private Declare Sub SetDAchannel Lib "k8d.dll" (ByVal Channel_no As Long)
Private Declare Sub ClearAllDA Lib "k8d.dll" ()
Private Declare Sub SetAllDA Lib "k8d.dll" ()
'8 BIT AD CONVERTER FUNCTION
Private Declare Function ReadADchannel Lib "k8d.dll" (ByVal Channel_no As
Long) As
Boolean
'GENERAL PROCEDURES
Private Declare Sub SelectI2CprinterPort Lib "k8d.dll" (ByVal port As Long)
Private Declare Sub Start_K8000 Lib "k8d.dll" ()
Private Declare Sub Stop_K8000 Lib "k8d.dll" ()
'COMMON USED GLOBALS
Const MaxIOcard As Long = 3
Const MaxIOchip As Long = 7
Const MaxDACchannel As Long = 32
Const MaxDAchannel As Long = 4
'Declare variables
Dim IOconfig(0 To MaxIOchip) As Long
Dim IOdata(0 To MaxIOchip) As Long
Dim DAC(1 To MaxDACchannel) As Long
Dim DA(1 To MaxDAchannel) As Long
Private Sub Form_Load()
Start_K8000
End Sub
Private Sub Form_Terminate()
Stop_K8000
End Sub
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/10/2015
Loading...
