Travní sekačky s elektrickým motorem
návod k obsluze
VeGA GT 3403, VeGA GT 3805, VeGA GT 4205
Překlad z originálního návodu
2014
Specifikace výrobku
Travní sekačka s elektrickým motorem VeGA GT 3403
Jmenovitý výkon 1400 W
Šířka záběru 34 cm
Výška sečení 25/35/45/55/65 mm
Objem koše na trávu 35 l
Podvozek Polypropylen
Průměr kol 140/180 mm
Hmotnost Netto 12.09 kg
Třída ochrany IPX4
Hladina akustického tlaku LpA 84 dB (A)
Hladina akustického výkonu LwA 96 dB (A)
Hodnota vibrací 30,0 m/s2
Travní sekačka s elektrickým motorem VeGA GT 3805
Jmenovitý výkon 1600 W
Šířka záběru 38 cm
Výška sečení 25/35/45/55/65 mm
Objem koše na trávu 45 l
Podvozek Polypropylen
Průměr kol 140/180 mm
Hmotnost Netto 12,3 kg
Třída ochrany IPX4
Hladina akustického tlaku LpA 84 dB (A)
Hladina akustického výkonu LwA 96 dB (A)
Hodnota vibrací 5,0 m/s2
Travní sekačka s elektrickým motorem VeGA GT 4205
Jmenovitý výkon 1800 W
Šířka záběru 42 cm
Výška sečení 25/-/85 mm 11 pozic
Objem koše na trávu 50 l
Podvozek Polypropylen
Hmotnost Netto 19,2 kg
Třída ochrany IPX4
Hladina akustického tlaku LpA 75 dB (A)
Hladina akustického výkonu LwA 96 dB (A)
Hodnota vibrací 30,0 m/s2
VAROVÁNÍ!
Přečtěte si tyto pokyny pečlivě před obsluhou vaší sekačky trávy. Nezapomeňte se dobře obeznámit s
ovladači a řádně zařízení obsluhujte. Dodržování uvedených pokynů může omezit riziko způsobení
požáru, úrazu elektrickým proudem a zranění.
Uschovejte tyto pokyny pro budoucí použití
Není-li tato sekačka používána správně, může být nebezpečná! Tato sekačka může způsobit
vážné zranění obsluze i ostatním osobám, a proto musí být dodržovány uvedené výstrahy a
bezpečnostní pokyny, aby byla zajištěna přiměřená bezpečnost a účinnost při práci s touto
sekačkou. Obsluha sekačky odpovídá za dodržování výstrah a bezpečnostních pokynů
uvedených v tomto návodu a nacházejících se na sekačce. Nikdy nepoužívejte tuto sekačku,
nejsou-li správně nasazeny ochranné kryty nebo koš na trávu.
Proškolení
a) Pečlivě si přečtěte tyto pokyny. Seznamte se s ovládacími prvky a správným použitím zařízení.
b) Nikdy nedovolte používat sekačku dětem nebo osobám, které nejsou seznámeny s těmito pokyny.
Minimální věk pro obsluhu sekačky mohou upravovat místní předpisy.
c) Nikdy neprovádějte sečení, nachází-li se v blízkosti osoby, a to zejména děti nebo domácí zvířata.
d) Pamatujte si, že obsluha nebo uživatel stroje odpovídá za nehody nebo rizika, která hrozí dalším
osobám nebo jejich majetku.
Příprava
a) Při sečení vždy používejte pevnou obuv a dlouhé kalhoty. Nepracujte se strojem, pokud jste bosi
nebo máte otevřené sandály.
b) Důkladně zkontrolujte prostor, kde budete stroj používat, a odstraňte všechny předměty, které
mohou být strojem odhozeny.
c) VAROVÁNÍ: Před použitím vždy vizuálně zkontrolujte, zda nedošlo k poškození nebo k
nadměrnému opotřebování nožů, montážních šroubů nožů a sestavy žacího ústrojí.
Opotřebované nebo poškozené nože a šrouby vyměňujte v sadách, aby byla zajištěna
vyváženost.
Obsluha
a) Nepoužívejte motor v uzavřeném prostoru, kde se může hromadit nebezpečný oxid uhelnatý.
b) Provádějte sečení pouze za denního světla nebo při dobrém umělém osvětlení.
c) Je-li to možné, nepracujte se strojem ve vlhké trávě.
d) Na svahu vždy udržujte řádný postoj.
e) Choďte, nikdy neběhejte.
f) Pracujete-li se sekačkou s kolečky na svahu, vždy provádějte sečení po vrstevnici, nikdy nejezděte
nahoru a dolů.
g) Při změně směru na svahu dávejte velký pozor.
h) Neprovádějte práci na příliš strmém svahu.
i) Při couvání nebo při přitahování sekačky směrem k sobě buďte velmi opatrní.
j) Zastavte nože sekačky, musí-li být sekačka naklopena při přepravě přes jiné než travnaté plochy a
při přepravě sekačky na místo sečení nebo z místa sečení.
k) Nikdy nepracujte se sekačkou s vadnými kryty nebo bez řádně nasazených bezpečnostních
zařízení, například odchylovačů nebo sběrných košů.
l) Opatrně nastartujte motor podle uvedených pokynů a udržujte nohy v bezpečné vzdálenosti od nože
(nožů).
m) Nenaklánějte sekačku při startování motoru mimo případy, kdy musí být při startování nakloněna. V
takovém případě sekačku nenaklánějte více než je nezbytně nutné a nakloňte část sekačky, která je
dále od obsluhy.
n) Nevkládejte ruce nebo nohy do blízkosti nebo pod rotující části. Vždy stůjte v bezpečné vzdálenosti
od otvoru pro odvod posečené trávy.
o) Nikdy nezvedejte nebo nepřenášejte sekačku, je-li v chodu motor.
p) Před odstraňováním nečistot a blokující posečené trávy vždy zastavte motor.
- Před kontrolou, čištěním nebo prováděním práce na sekačce
- po nárazu do cizího předmětu. Před opětovným nastartováním a použitím sekačky zkontrolujte, zda
nedošlo k poškození sekačky a proveďte případné opravy.
- Dochází-li k nadměrným vibracím sekačky (proveďte ihned kontrolu).
q) Zastavte motor
- při každém opuštění zařízení.
Údržba a uložení
a) Udržujte všechny matice, šrouby a čepy řádně utaženy, abyste zajistili bezpečný provozní stav
zařízení.
b) Pravidelně kontrolujte sběrný koš, zda není opotřebován nebo poškozen.
c) Z bezpečnostních důvodů provádějte výměnu opotřebovaných nebo poškozených dílů.
d) Před uskladněním očistěte zařízení důkladně od trávy.
Bezpečnostní výstrahy pro sekačku:
a) Nepoužívejte tento stroj, je-li poškozen nebo opotřebován jeho napájecí kabel.
b) Nepřipojujte poškozený kabel, tento může způsobit kontakt s díly pod napětím.
c) Používejte pouze prodlužovací kabel určený k venkovnímu použití (odolný vůči vlhkosti).
d) Nedotýkejte se nožů, dokud nebude stroj odpojen od sítě a dokud se nože zcela nezastaví.
e) Udržujte prodlužovací kabely v bezpečné vzdálenosti od nožů. Nože mohou poškodit kabely, čímž
může dojít ke kontaktu s částmi pod proudem.
f) Odpojte sekačku od sítě (odpojte zástrčku napájecího kabelu od síťové zásuvky)
- kdykoliv necháte sekačku bez dozoru,
- před vyčištěním při ucpání,
- před kontrolou, čištěním nebo prováděním práce na zařízení,
- po nárazu do cizího předmětu,
- kdykoli se objeví nadměrné vibrace sekačky.
g) Pečlivě si přečtěte pokyny týkající se bezpečné obsluhy tohoto stroje.
h) Doporučení
Připojujte stroj pouze k napájecímu okruhu, který je chráněn proudovým chráničem (RCD) s hodnotou
vypínacího proudu maximálně 30 mA.
i) Je-li napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo kabelem, který dodá
výrobce nebo autorizovaný servis.
j) Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo
duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl
stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou
odpovědnou za jejich bezpečnost.
k) Děti by měly být pod dozorem, aby bylo zajištěno, že si s tímto zařízením nebudou hrát.
URČENÉ POUŽITÍ
SEKAČKA NA TRÁVU JE URČENA POUZE PRO POUŽITÍ V SOUKROMÝCH ZAHRADÁCH.
Sekačky na trávu pro použití v soukromých zahradách jsou sekačky, jejichž provoz během roku obvykle
nepřesáhne 50 provozních hodin a které jsou používány zejména pro péči o TRÁVNÍKY NEBO
TRAVNATÉ PLOCHY, které ale nejsou ve veřejných parcích nebo na sportovištích a sekačky nejsou
dále
určeny pro použití v zemědělství nebo lesnictví.
Dodržování pokynů uvedených v návodu pro obsluhu, který je dodáván výrobcem, je základním
předpokladem pro správné používání sekačky na trávu. Návod k obsluze obsahuje pokyny pro servis a
údržbu společně s pokyny pro použití.
Důležité
Sekačka na trávu nesmí být použita k ořezávání křovin, živých plotů a keřů, pro řezání nebo zkracování
popínavých rostlin nebo trávníků na střešních zahradách nebo balkónech nebo pro čištění chodníků a
nesmí být používána jako zkracovací pila pro úpravu stromů nebo živých plotů.
Dále nesmí být sekačka používána jako kultivátor nebo nářadí pro srovnávání nerovných ploch na
zahradě, například krtinců.
VeGA GT 3403
VeGA GT 3805
1 Spouštěcí páka 2 Bezpečnostní tlačítko
3 Horní část rukojeti 4 Matice
5 Spodní část rukojeti 6 Travní koš
7 Zadní deflektor 8 Kryt motoru
9 Páka nastavení výšky sečení 10 Přední kolo
11 Skelet sečení
1 Spouštěcí páka 2 Bezpečnostní tlačítko
3 Háček kabelu 4 Upínací matice
5 Spodní část rukojeti 6 Deflektor
7 Horní část rukojeti 8 Travní koš
9 Příchytka kabelu 10 Kryt motoru
11 Pojezdové kolo 12 Skelet sečení
13 Páka nastavení výšky sečení
VeGA GT 4205
1 Spouštěcí páka 2 Bezpečnostní tlačítko
3 Háček kabelu 4 Upínací matice
5 Spodní část rukojeti 6 Deflektor
7 Horní část rukojeti 8 Travní koš
9 Příchytka kabelu 10 Kryt motoru
11 Pojezdové kolo 12 Skelet sečení
13 Páka nastavení výšky sečení 14 Rychloupínací matice
15 Ukazatel naplnění koše
Montáž VeGA GT 3403
Tento návod poskytuje informace pro správné sestavení a bezpečnou obsluhu vašeho stroje. Je důležité,
abyste si tyto pokyny pečlivě přečetli. Po kompletním sestavení je hmotnost sestaveného stroje zhruba
10 kg. Je-li to nutné, požádejte o vyjmutí stroje z přepravního obalu další osobu. Při přenášení sekačky
na trávník dávejte pozor, protože jsou nože sekačky ostré.
Obsah dodávky
Opatrně vyjměte stroj z přepravního obalu a zkontrolujte, zda-li je kompletní.
Schází-li některé části nebo jsou-li poškozeny, kontaktujte neprodleně prodejce, u kterého jste
stroj zakoupil.
Sestavení rukojeti
Důležité! Než začnete stroj sestavovat, ujistěte se, že dodané příslušenství je kompletní a
nepoškozené.
1) Upevněte modul spínače na horní rukojeť (A1)
2) Připevněte příchytky kabelu k horní rukojeti (A2)
3) Zasuňte spodní rukojeti do otvorů v žacím ústrojí a zajistěte je pomocí upínacího šroubu(A3)
4) Připevněte horní rukojeť pomocí šroubů a upínacího šroubu ke spodním rukojetím (A4)
5) Horní rukojeť je výškově stavitelná. Rukojeti mohou být připevněny v požadované poloze Ⅰ
nebo Ⅱ (A4)
Poznámka: Ujistěte se, zda jsou příchytky kabelu použity pro připevnění kabelu k rukojeti.
Připevněte kabel k příchytce kabelu a ujistěte se, zda máte k dispozici dostatečnou délku pro průhyb
kabelu (ne u modelů pro Velkou Británii).
Při sklápění a vyklápění horních rukojetí se ujistěte, zda nedochází k zachycení kabelů. Neupusťte
rukojeti.
1) Zatlačte rukojeť koše na trávu do drážek horního koše na trávu, až spolehlivě zaklapne v poloze
(B1)
2) Umístěte levý a pravý koš na trávu společně, pak instalujte jazyk (B2)
3) Při nasazování horního krytu koše na trávu začněte od zadní části koše a při nasazování
srovnejte příchytky. Ujistěte se, zda jsou řádně usazeny všechny příchytky (B3).
4) Nasaďte zcela sestavený koš na trávu na sekačku (B4).
a) Zvedněte ochranný kryt
b) Ujistěte se, zda je místo pro odvod posečené trávy čisté.
c) Nasaďte zcela sestavený koš na trávu na polohovací body nacházející se na zadní části
žacího ústrojí, jak je znázorněno na obrázku
d) Nasaďte bezpečnostní příchytku na horní část koše na trávu. Zkontrolujte, zda může být koš
na trávu snadno nasazen.
Poznámka: Sekačka může být použita i bez nasazeného sběrného koše s ochranným krytem
nastaveným ve spodní poloze.

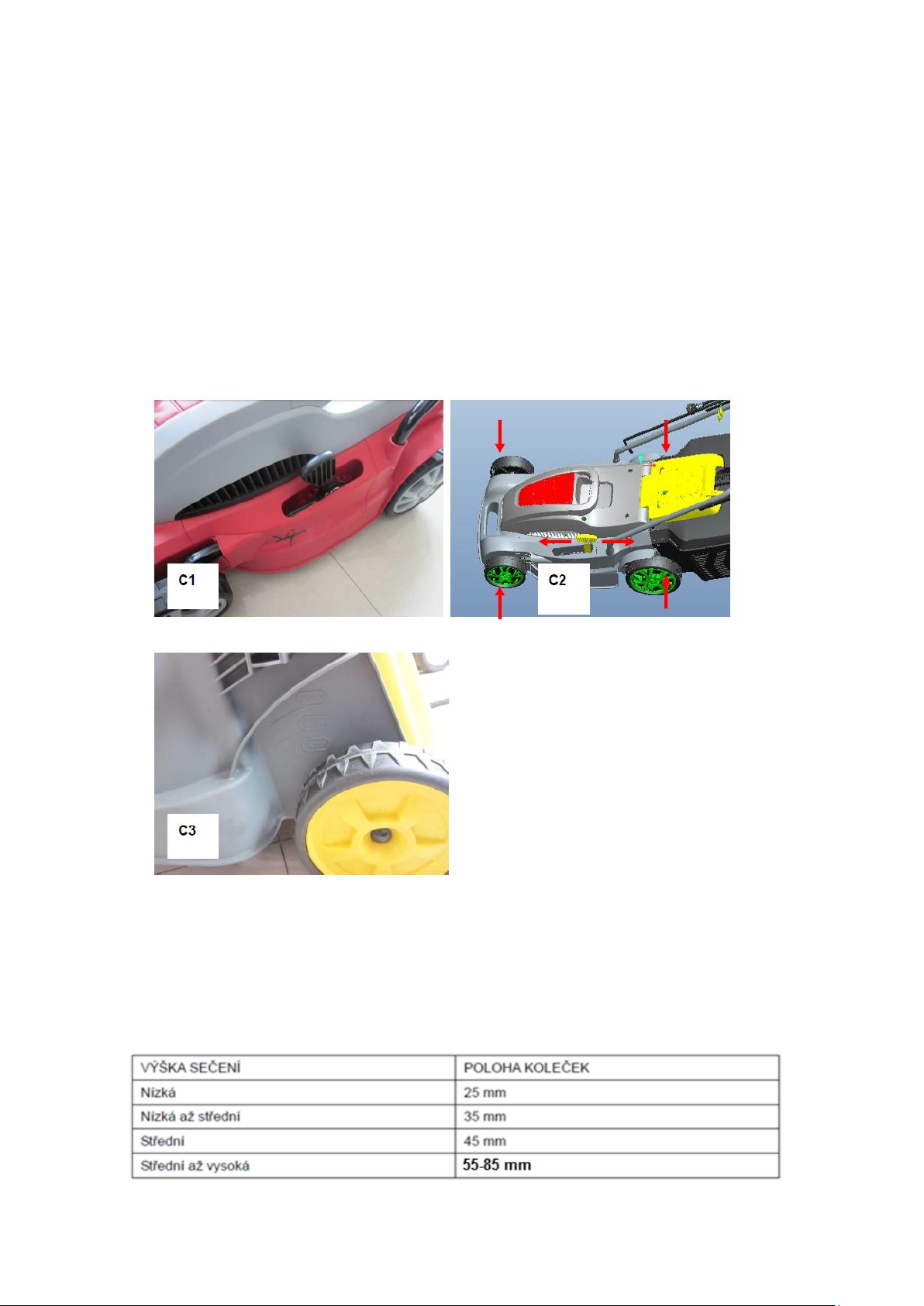

B) Nastavení výšky sečení
Varování: Před nastavením výšky sečení zastavte, uvolněte spouštěcí páku a počkejte, dokud se
nezastaví motor. Nože pokračují v otáčení ještě několik sekund po zastavení motoru. Rotující nůž může
způsobit zranění.
Výška sečení se nastavuje pomocí páčky nastavení. Tato sekačka má k dispozici pět výšek sečení.
POZNÁMKA
Pro většinu trávníků je doporučena střední výška sečení. Budete-li provádět sečení trávníku na příliš
malou výšku, trávník bude poškozen a sběr posečené trávy bude nedostatečný.
POZNÁMKA: Jestliže dojde k zablokování nože nebo
přetížení motoru, zastavte zařízení a vytáhněte zástrčku z
napájení. Odstraňte veškeré překážky. Bude-li znovu
docházet k vypínání sekačky, zvyšte výšku sečení, aby
docházelo k menšímu zatížení motoru.
E) Údržba
Varování: Před sejmutím koše na trávu
zastavte sekačku a odpojte zástrčku
napájecího kabelu od síťové zásuvky.
Poznámka: Z důvodu zajištění dlouhodobého a
spolehlivého provozu pravidelně provádějte následující
údržbu.
Kontrolujte běžné závady, jako jsou uvolněné nebo
poškozené nože, uvolněné spojky a opotřebované nebo
poškozené komponenty sekačky.
Kontrolujte, zda nedošlo k poškození krytů a ochranných prvků a zda jsou
správně upevněny na
sekačce.
Provádějte nezbytnou údržbu a opravy před obsluhou sekačky.
Dojde-li navzdory provádění pravidelné údržby k poruše sekačky,
kontaktujte prosím náš zákaznický
servis. Opravy by měly být prováděny v autorizovaných servisech
společnosti V-GARDEN s.r.o .
Varování: Nikdy neprovádějte montážní práce nebo seřízení, je-li sekačka připojena k
napájecímu zdroji. Vždy se ujistěte, zda je spouštěcí tlačítko v poloze vypnuto a zda je
zástrčka napájecího kabelu odpojena od síťové zásuvky. Vždy manipulujte s nožem opatrně ostré hrany mohou způsobit zranění, používejte rukavice.
Nakloňte stroj na jeho pravou stranu a zkontrolujte nůž a ventilátor. Je-li tupý nebo deformovaný,
proveďte jeho výměnu.
Pro demontáž a výměnu nože použijte následující postup. Podržte nůž při použití zahradnických rukavic
(nejsou součástí dodávky) a pomocí klíče (součástí dodávky) demontujte šroub, podložku a nůž.
Namontujte nový nůž na šroub nože. Zajistěte správné polohování nože, jak je znázorněno na obr. F a
pevně šroub utáhněte.
Pozor: Po řádném nasazení nože se přesvědčete, že strana označená písmenem je obrácená
směrem k vám.
Uložení
Pomocí měkkého kartáče a hadříku očistěte kompletně povrch sekačky. Nepoužívejte vodu,
rozpouštědla nebo leštidla. Odstraňte všechny zbytky trávy a nečistot, zejména z větracích drážek.
Otočte sekačku na bok a očistěte pracovní prostor nože. Jsou-li v pracovním prostoru nože
nahromaděny zbytky trávy, odstraňte je pomocí dřevěného nebo plastového nástroje.
Uložte stroj na suchém místě. Nepokládejte na povrch stroje jiné předměty.
Uvolněte upínací šroub a sklopte horní rukojeti.
Při manipulaci s horní rukojetí dbejte na to, aby nedošlo k zaseknutí nebo zamotání kabelů. Zabraňte
pádu rukojetí.
Vyhledávání závad
Následující tabulka poskytuje informace a popisuje postupy, které můžete provádět, není-li funkce
vašeho stroje správná. Nepomůže-li vám tato tabulka odstranit zjištěnou závadu, kontaktujte prosím
autorizovaný servis.
Varování: Před odstraňováním závady vypněte motor a odpojte zástrčku napájecího kabelu od
síťové zásuvky.
Montáž VeGA GT 3805
Tento návod poskytuje informace pro správné sestavení a bezpečnou obsluhu vašeho stroje. Je důležité,
abyste si tyto pokyny pečlivě přečetli. Po kompletním sestavení je hmotnost sestaveného stroje zhruba
10 kg. Je-li to nutné, požádejte o vyjmutí stroje z přepravního obalu další osobu. Při přenášení sekačky
na trávník dávejte pozor, protože jsou nože sekačky ostré.
Obsah dodávky
Opatrně vyjměte stroj z přepravního obalu a zkontrolujte, zda-li je kompletní.
Schází-li některé části nebo jsou-li poškozeny, kontaktujte neprodleně prodejce, u kterého jste
stroj zakoupil.
Prodlužovací kabel / uchycení kabelu
b) Ujistěte se, zda je místo pro odvod posečené trávy čisté.
c) Nasaďte zcela sestavený koš na trávu (9) na polohovací body nacházející se na zadní části
žacího ústrojí, jako na uvedeném obrázku (B4-b).
d) Nasaďte bezpečnostní příchytku na horní část koše na trávu. Zkontrolujte, zda může být koš
na trávu snadno nasazen.
Poznámka: Sekačka může být použita i bez nasazeného koše na trávu s ochranným krytem 7
nastaveným v dolní poloze.
C) Nastavení výšky sečení
Varování: Před nastavením výšky sečení uvolněte spouštěcí páku 10 a počkejte, dokud se nezastaví
motor. Nože pokračují v otáčení ještě několik sekund po zastavení motoru.
Rotující nůž může způsobit zranění.
Výška sečení se nastavuje zdvižením nebo spuštěním předních a zadních koleček (C1 a C2 a C3).
POZNÁMKA
Pro většinu trávníků je doporučena střední výška sečení.
Budete-li provádět sečení trávníku na příliš malou výšku, trávník bude poškozen a sběr posečené trávy
bude nedostatečný.
F) Údržba
Varování: Před sejmutím koše na trávu zastavte sekačku a odpojte zástrčku
napájecího kabelu od síťové zásuvky.
Poznámka: Z důvodu zajištění dlouhodobého a spolehlivého provozu pravidelně
provádějte následující údržbu.
Kontrolujte běžné závady, jako jsou uvolněné nebo poškozené nože, uvolněné spojky a opotřebované
nebo poškozené komponenty sekačky.
Kontrolujte, zda nedošlo k poškození krytů a ochranných prvků a zda jsou správně upevněny na
sekačce.
Provádějte nezbytnou údržbu a opravy před obsluhou sekačky.
Dojde-li navzdory provádění pravidelné údržby k poruše sekačky, kontaktujte prosím náš zákaznický
servis.. Opravy by měly být prováděny v autorizovaných servisech společnosti V-GARDEN s.r.o .
Varování: Při výměně nože sekačky se obracejte na autorizovaný servis.
Varování: Nikdy neprovádějte montážní práce nebo seřízení, je-li sekačka připojena k
napájecímu zdroji. Vždy se ujistěte, zda je spouštěcí tlačítko v poloze vypnuto a zda je
zástrčka napájecího kabelu odpojena od síťové zásuvky.
Uložení
Pomocí měkkého kartáče a hadru očistěte kompletně povrch sekačky. Nepoužívejte vodu, rozpouštědla
nebo leštidla. Odstraňte všechny zbytky trávy a nečistot, zejména z větracích drážek.
Otočte sekačku na bok a očistěte pracovní prostor nože. Jsou-li v pracovním prostoru nože
nahromaděny zbytky trávy, odstraňte je pomocí dřevěného nebo plastového nástroje (např. škrabky).
Uložte stroj na suchém místě. Nepokládejte na povrch stroje jiné předměty.
Uvolněte upínací šroub 3 a sklopte horní rukojeti 2.
Při manipulaci s horní rukojetí dbejte na to, aby nedošlo k zaseknutí nebo zamotání kabelů. Zabraňte
pádu rukojetí.
Vyhledávání závad
Následující tabulka poskytuje informace a popisuje postupy, které můžete provádět, není-li funkce
vašeho stroje správná. Nepomůže-li vám tato tabulka odstranit zjištěnou závadu, kontaktujte prosím
autorizovaný servis.
Varování: Před odstraňováním závady vypněte motor a odpojte zástrčku napájecího kabelu od
síťové zásuvky.
Montáž VeGA GT 4205
Tento návod poskytuje informace pro správné sestavení a bezpečnou obsluhu vašeho stroje. Je důležité,
abyste si tyto pokyny pečlivě přečetli. Po kompletním sestavení je hmotnost sestaveného stroje zhruba
10 kg. Je-li to nutné, požádejte o vyjmutí stroje z přepravního obalu další osobu. Při přenášení sekačky
na trávník dávejte pozor, protože jsou nože sekačky ostré.
Obsah dodávky
Opatrně vyjměte stroj z přepravního obalu a zkontrolujte, zda-li je kompletní.
Schází-li některé části nebo jsou-li poškozeny, kontaktujte neprodleně prodejce, u kterého jste
stroj zakoupil.
Můžete snadno upravit výšku rukojeti.
Uvolněte rychloupínací páčky na obou stranách spodních částí
rukojetí a vyberte požadovanou výšku polohy rukojeti
pohybem směrem nahoru (nebo dolů), poté znovu zamkněte
rychloupínocí páky.
Toto vám umožní přizpůsobit výšku rukojeti od 900mm do 1050 mm ve 3
rozdílných polohách.
b) Ujistěte se, zda je místo pro odvod posečené trávy čisté.
c) Nasaďte zcela sestavený koš na trávu (9) na polohovací body nacházející se na zadní části
žacího ústrojí, jako na uvedeném obrázku (B4-b).
d) Nasaďte bezpečnostní příchytku na horní část koše na trávu. Zkontrolujte, zda může být koš
na trávu snadno nasazen.
Poznámka: Sekačka může být použita i bez nasazeného koše na trávu s ochranným krytem 7
nastaveným v dolní poloze.
C) Nastavení výšky sečení
Varování: Před nastavením výšky sečení uvolněte spouštěcí páku 10 a počkejte, dokud se nezastaví
motor. Nože pokračují v otáčení ještě několik sekund po zastavení motoru.
Rotující nůž může způsobit zranění.
Výška sečení se nastavuje zdvižením nebo spuštěním předních a zadních koleček (C1 a C2 a C3).
POZNÁMKA
Pro většinu trávníků je doporučena střední výška sečení.
Budete-li provádět sečení trávníku na příliš malou výšku, trávník bude poškozen a sběr posečené trávy
bude nedostatečný.
F) Údržba
Varování: Před sejmutím koše na trávu zastavte sekačku a odpojte zástrčku
napájecího kabelu od síťové zásuvky.
Poznámka: Z důvodu zajištění dlouhodobého a spolehlivého provozu pravidelně
provádějte následující údržbu.
Kontrolujte běžné závady, jako jsou uvolněné nebo poškozené nože, uvolněné spojky a opotřebované
nebo poškozené komponenty sekačky.
Kontrolujte, zda nedošlo k poškození krytů a ochranných prvků a zda jsou správně upevněny na
sekačce.
Provádějte nezbytnou údržbu a opravy před obsluhou sekačky.
Dojde-li navzdory provádění pravidelné údržby k poruše sekačky, kontaktujte prosím náš zákaznický
servis.. Opravy by měly být prováděny v autorizovaných servisech společnosti V-GARDEN s.r.o .
Varování: Při výměně nože sekačky se obracejte na autorizovaný servis.
Varování: Nikdy neprovádějte montážní práce nebo seřízení, je-li sekačka připojena k
napájecímu zdroji. Vždy se ujistěte, zda je spouštěcí tlačítko v poloze vypnuto a zda je
zástrčka napájecího kabelu odpojena od síťové zásuvky.
Uložení
Pomocí měkkého kartáče a hadru očistěte kompletně povrch sekačky. Nepoužívejte vodu, rozpouštědla
nebo leštidla. Odstraňte všechny zbytky trávy a nečistot, zejména z větracích drážek.
Otočte sekačku na bok a očistěte pracovní prostor nože. Jsou-li v pracovním prostoru nože
nahromaděny zbytky trávy, odstraňte je pomocí dřevěného nebo plastového nástroje (např. škrabky).
Uložte stroj na suchém místě. Nepokládejte na povrch stroje jiné předměty.
Uvolněte upínací šroub 3 a sklopte horní rukojeti 2.
Při manipulaci s horní rukojetí dbejte na to, aby nedošlo k zaseknutí nebo zamotání kabelů. Zabraňte
pádu rukojetí.
Vyhledávání závad
Následující tabulka poskytuje informace a popisuje postupy, které můžete provádět, není-li funkce
vašeho stroje správná. Nepomůže-li vám tato tabulka odstranit zjištěnou závadu, kontaktujte prosím
autorizovaný servis.
Varování: Před odstraňováním závady vypněte motor a odpojte zástrčku napájecího kabelu od
síťové zásuvky.
CE Declaration of Conformity
We,
Suzhou Kingclean Precision Machinery Co. Ltd
No.99 Zhufeng Road, Mudu Town,
Wuzhong Zone, Suzhou, Jiangsu 215101
P.R.China
declare that the next products: LM-C3403B (VeGA GT 3403)
LM-C3805B (VeGA GT 3805)
LM-C4205B (VeGA GT 4205)
is in accordance with the relevant essential and safety requirements of the EC Directives:
Electromagnetic Compatibility EMC (2004/108/EC)
Attestation of Compliance: E8N 13 09 67218 831
Jiangsu TUV Product Service Ltd.test report:4840313229700
Machinery Directive (2006/42/EC)
Attestation of Compliance: N8M130967218820
Jiangsu TUV Product Service Ltd.test report:4840313034900
Noise Directive 2000/14/EC Annex VI as amended by Directive 2005/88/EC
Certificate registration number:---------OR011131/012-----------TUV DUD test report:----------704031386304----------Harmonized standards applied:
EN 55014-1:2006+A1:2009:A2:2011
EN 55014-2:1997+A1:2001:A2:2008
EN 61000-3-3:2008
EN 61000-3-2:2006+A1:2009+A2:2009
EN 60335-1:2012
EN 60335-2-77:2010
EN 62233:2008
Suzhou Kingclean Precision Machinery Co. Ltd
24.09.2014
ES prohlášení o shodě
My,
Suzhou Kingclean Precision Machinery Co Ltd
No.99 Zhufeng Road, Mudu Town,
Wuzhong Zone, Suzhou, Jiangsu 215101
P.R.China
Prohlašujeme, že následující produkty: LM-C3403B (VEGA GT 3403)
LM-C3805B (VEGA GT 3805)
LM-C4205B (VEGA GT 4205)
jsou v souladu s příslušnými základními a bezpečnostní požadavky směrnic ES:
Elektromagnetická kompatibilita EMC (2004/108 / ES)
Osvědčení o shodě: E8N 13 09 67218 831
Jiangsu TUV Produkt Service Ltd.test report: 4840313229700
Směrnice pro strojní zařízení (2006/42 / ES)
Osvědčení o shodě: N8M130967218820
Jiangsu TUV Produkt Service Ltd.test report: 4840313034900
Směrnice hluku 2000/14 / ES Příloha VI, ve znění směrnice 2005/88 / ES
Certifikát registrační číslo: --------- OR011131 / 012 ------------
Zkušební protokol TUV DUD: ---------- 704031386304 -----------
Harmonizované normy:
EN 55014-1: 2006 + A1: 2009 A2: 2011
EN 55014-2: 1997 + A1: 2001: A2: 2008
EN 61000-3-3: 2008
EN 61000-3-2: 2006 + A1: 2009 + A2: 2009
EN 60335-1: 2012
EN 60335-2-77: 2010
EN 62233: 2008
Suzhou Kingclean Precision Machinery Co Ltd
24.09.2014
Loading...
