MANUEL D’INSTALLATION ET D’UTILISATION - VDO CYTEC C 10 +
Introduction
Merci d’avoir acheté un compteur-vélo VDO CYTEC. Plus vous serez familier avec ce modèle, plus vous prendrez de plaisir pendant vos randonnées.
Veuillez lire attentivement toutes les informations fournies dans ce manuel. Vous y trouverez d’importants et utiles conseils pour tirer pleinement profit des caractéristiques techniques de votre compteur-vélo VDO CYTEC.
Nous vous souhaitons de très agréables randonnées cyclistes avec VDO CYTEC
CYCLE PARTS GMBH.
56
F
Montage
1.1 Montage du support sur le cintre
Le support convient aux cintres de tous diamètres. Avant de monter le système, décidez si vous utiliserez votre main gauche ou droite pour actionner le compteur, Ensuite monter le support sur le coté choisi, positionner le support, mettre le collier en place, et ajuster le en serrant la vis.
Attention: Avant de serrer complètement la vis, assurez-vous que l’inclinaison de la tête de compteur soit telle que l’affichage soit le plus visible possible pour vous. Alors seulement finissez le serrage.
57
F
1.Montage du transmetteur de vitesse
Le modèle C 10 + VDO CYTEC fonctionne en émettant des impulsions de l’émetteur placé sur la fourche vers le récepteur situé dans la tête de compteur qui se trouve sur le cintre. Assurez-vous d’avoir orienté avec la plus grande précision possible l’émetteur en direction du récepteur (tête de compteur). L’émetteur doit être monté du même coté de la fourche que le support sur le cintre.
ATTENTION: Ne fixez pas encore les attaches! Placez tout d’abord soigneusement l’aimant de rayon et l’émetteur, puis ensuite les attaches.
La distance entre le transmetteur (émetteur) et la tête de compteur ne doit pas excéder 60 cm (24 pouces). La portée de l’émetteur est techniquement limitée en rapport avec la législation
des télécommunications.
58
F
3.Montage de l’aimant de rayon
La distance entre l’aimant et le palpeur doit être comprise approximativement entre 1 et 5mm.
Si cette distance n’est pas spontanément correcte, faites glisser le palpeur et l’aimant respectivement sur la fourche
et le rayon.
Attention: Retirez le compteur de son support lorsque vous n’utilisez pas votre vélo pendant longtemps. (usure de la pile)
59
F
4.Montage TWIST-CLICK du compteur sur son support
Le montage Twist-Click a été développé en exclusivité pour la nouvelle gamme de compteurs VDO CYTEC. La tête de compteur est positionnée sur le support et par un mouvement de torsion vers la droite (TWIST) fixée au support (CLICK).
Il est également facile de détacher la tête de compteur de son support. Appuyez légèrement sur la tête de compteur, tournez la vers la gauche et retirez la tête de compteur du support.
60
F
5.Mise en place de la batterie dans la tête de compteur
Pour épargner la batterie, votre compteur VDO CYTEC est livré avec la batterie séparée. Avant utilisation vous devez donc installer la batterie.
Si vous constatez que le compteur ne fonctionne pas correctement après la mise en place de la batterie appuyez sur le bouton AC (Auto Clear) au dos du compteur pour le réinitialiser.
61
F
6. Description des fonctions de votre VDO CYTEC C 10 +
Votre VDO CYTEC C 10 + vous fournit les informations suivantes :
KMH-MPH Vitesse instantanée indiquée soit en KMH soit en MPH, la conversion en MPH est automatique.
TRP |
Compteur de randonnée, enregistre la distance de votre randonnée jusqu’à 999,99 km ou |
|
miles. |
RID |
Durée de la randonnée, enregistre la durée de la sortie en cours jusqu’à 9 :59 :59 (hrs : |
|
min :sec). Marche/arrêt automatique. |
STP |
Chronomètre manuel jusqu’à 9 :59 :59 (hrs :min :sec) |
AVS |
Vitesse moyenne, précision à deux décimales. |
MAX |
Vitesse maximale atteinte pendant la randonnée, précision à deux décimales |
|
Comparaison permanente de vitesse instantanée et de la vitesse moyenne. Les écarts |
|
sont indiquées, |
|
sur l’écran, par un flèche orientée vers le haut ou le bas. |
TCNT |
TCNT peut être préréglé à une valeur choisie à partir de laquelle il commencera le compta- |
|
ge. |
CLK |
Montre avec sélection d’affichage en mode 12 ou 24 heures. |
ODO |
Totalise les distances parcourues jusqu’à 99,999 Km ou Ml. |

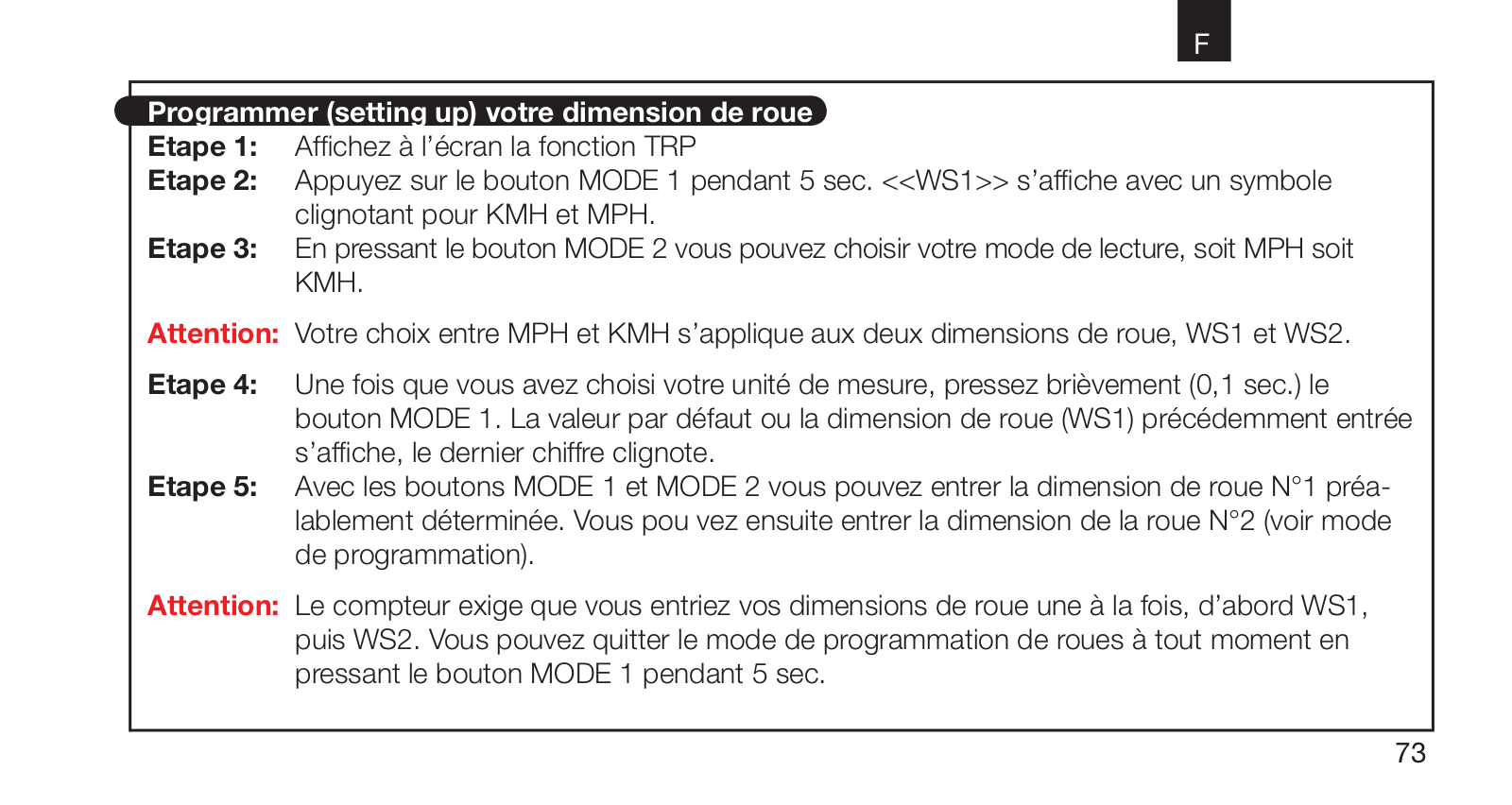

WS 1+WS 2 Sélection possible de deux dimensions de roues pour deux bicyclettes différentes.
62
F
7. VDO CYTEC C 10 + - MODE D’EMPLOI
Boutons de commande
Votre VDO CYTEC C 10 + possède 2 boutons.
MODE 1, MODE 2
63
