en Safety instructions
de Sicherheitshinweise
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810
info@vaillant.de www.vaillant.de
VR 920
VR 920
en Safety instructions ...................... 1
de Sicherheitshinweise .................... 5
Safety 1
Safety instructions
1 Safety
1.1 Intended use
In the event of inappropriate or
improper use, damage to the
product and other property may
arise.
The product is used to control
your heating installation. The
communication unit is connected to your router using a LAN
cable or via WLAN, and establishes an Internet connection for
the heating installation.
Intended use includes the following:
– observance of accompanying
operating, installation and
maintenance instructions for
the product and any other
system components
– installing and setting up the
product in accordance with
the product and system approval
– compliance with all inspection
and maintenance conditions
listed in the instructions.
This product can be used by
children aged from 8 years
and above and persons with
reduced physical, sensory or
mental capabilities or lack of
experience and knowledge if
they have been given supervision or instruction concerning
use of the product in a safe way
and understand the hazards involved. Children must not play
with the product. Cleaning and
user maintenance work must
not be carried out by children
unless they are supervised.
Using the product with a power
supply unit other than the one
supplied is considered to be
improper use.
Any other use that is not specified in these instructions, or
use beyond that specified in this
document, shall be considered
improper use. Any direct commercial or industrial use is also
deemed to be improper.
Caution.
Improper use of any kind is
prohibited.
Intended use also covers installation in accordance with the
IP class.
When removed, the product
must not be operated in an
IPX4D area.
0020253220_FT1 Safety instructions 1
1 Safety
1.2 Risk caused by inadequate qualifications
Applicability: Not for Russia
and Kazakhstan
OR Not for Russia
OR Not for Kazakhstan
The following work must only
be carried out by competent
persons who are sufficiently
qualified to do so:
– Set-up
– Dismantling
– Installation
– Start-up
– Inspection and maintenance
– Repair
– Decommissioning
▶ Observe all instructions that
are included with the product.
▶ Proceed in accordance with
current technology.
▶ Observe all applicable dir-
ectives, standards, laws and
other regulations.
1.3 Risk of death from electric shock
There is a risk of death from
electric shock if you touch live
components.
Before commencing work on
the product:
▶ Disconnect the product from
the power supply by switching off all power supplies
at all poles (electrical partition with a contact gap of at
least 3 mm, e.g. fuse or circuit
breaker).
▶ Secure against being
switched back on again.
▶ Check that there is no
voltage.
1.4 Qualification
Only qualified electricians may
carry out the electrical installation.
1.5 Risk of material damage caused by using an unsuitable tool
▶ Use the correct tool to tighten
or loosen threaded connections.
1.6 Safety information – Power supply unit
▶ The outer connection cable
for this power supply unit
cannot be replaced; if the
cable becomes damaged, the
entire power supply unit must
be scrapped.
1.7 Regulations (directives, laws, standards)
▶ Observe the national regula-
tions, standards, guidelines
and laws.
2 Safety instructions 0020253220_FT1
Notes on the documentation 2
2 Notes on the
documentation
2.1 Observing other applicable documents
▶ You must observe all the operating and
installation instructions included with the
system components.
▶ Observe the country-specific notes in
the Country Specifics appendix.
2.2 Storing documents
▶ Pass these instructions and all other
applicable documents on to the system
operator.
2.3 Validity of the instructions
These instructions apply only to:
Product article number
VR 920
0020252926
3 Product description
3.1 CE marking
3.2 Recycling and disposal
If the product is identified with this
symbol, it does not belong with the household waste at the end of its useful life.
▶ Instead, take the product to a collection
point for recycling electrical and electronic devices.
For more information on where to take
used electrical and electronic devices,
contact your town or district authorities or
waste disposal companies.

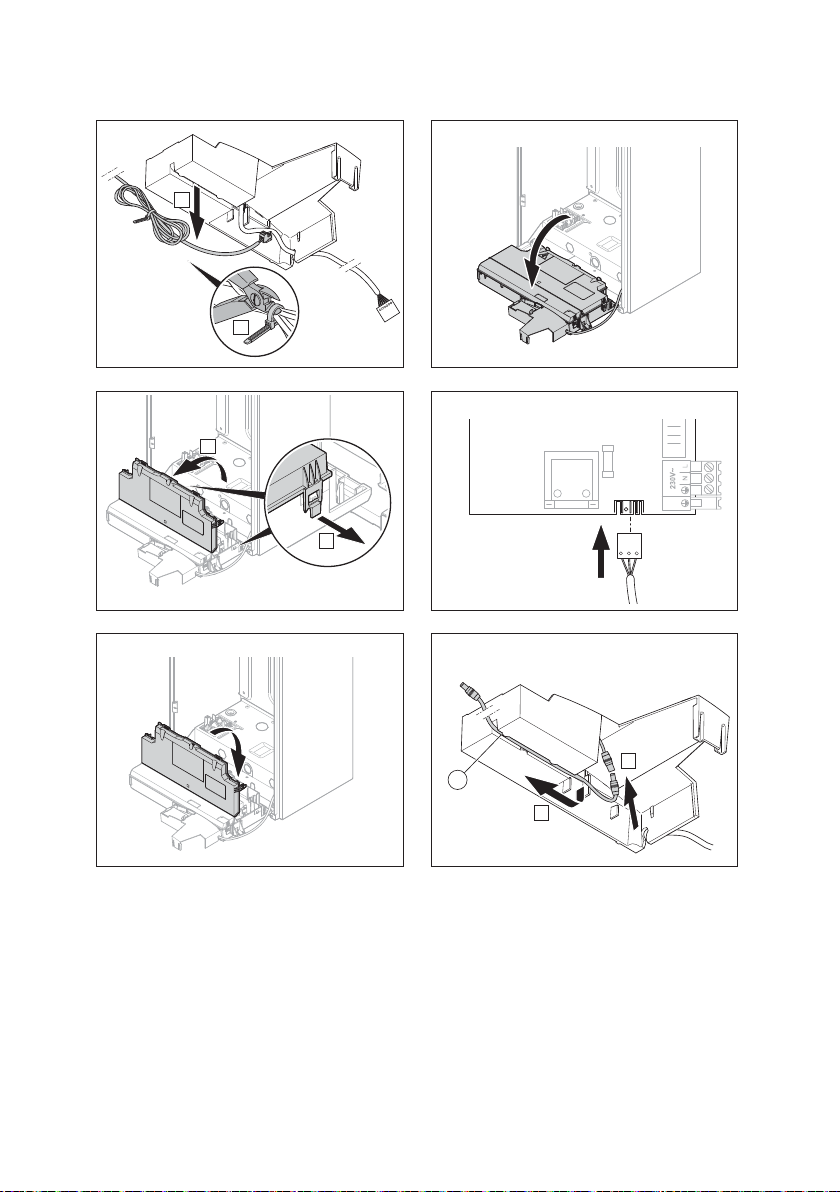

4 Installation
4.1 Checking the assembly and
installation prerequisites
▶ Check the assembly and installation
prerequisites.
– WLAN signal available (if operation
with WLAN is selected)
– LAN cable available (if operation with
LAN is selected)
– Radio signal for ambiSENSE com-
ponents available
The CE mark shows that the products
comply with the basic requirements of the
applicable guidelines as stated on the data
plate.
The manufacturer hereby declares that the
type of radio equipment that is described
in these instructions complies with Directive 2014/53/EU. The complete text for the
EU Declaration of Conformity is available
at: http://www.vaillant-group.com/doc/docradio-equipment-directive/.
0020253220_FT1 Safety instructions 3
4.2 Meaning of the LEDs
LED Status Meaning
Yellow Flashing The product starts.
Yellow Lights up The start process
ends; ready for
coupling
Blue Flickering The coupling mode
(WLAN) is active
Blue Lights up LAN/WLAN is avail-
able. The product is
ready for operation.
Blue Flashing Product software is
updating
Red Lights up Internet connection
was disconnected;
when connecting
via LAN: No Internet
connection available
5 Technical data
4.3 Background information
For further information on the product and
the system (EEBus, system information,
etc.), you can call up the following website:
–
www.vaillant.com/homecomfort
5 Technical data
5.1 Technical data –
Communication unit
Note
* only relevant for data transfer via
radio
Rated voltage
Radio frequency bands
*
WLAN radio frequency
band
Radio frequency output
at 868.0 – 868.6 MHz
(max. e.r.p.)*
Radio frequency output
at 869.4 – 869.65 MHz
(max. e.r.p.)*
WLAN radio frequency
output (max. e.r.p.)
WLAN channels
Power consumption
(average)
Maximum envirnomental temperature
Low-voltage wire (bus
line) – cross-section
Ethernet cable (LAN)
Height
Width
Depth
Level of protection
Protection class
Permitted degree of
environmental pollution
5 … 24 V
868.0 –
868.6 MHz, 869.4
– 869.65 MHz,
2.4 GHz
6.6 dBm
6.9 dBm
17.5 dBm
1 – 13
3.0 W
50 ℃
≥ 0.75 mm²
min. Cat 5
134 mm (63 mm)
185 mm
43 mm
IP 20
III
2
DC
5.2 Technical data – Power supply
unit
Rated voltage
Rated current
Output AC voltage
Max. output direct current
Power frequency
Level of protection
Protection class
Permitted degree of
environmental pollution
160 … 240 V
0.2 A
5 V
2 A
50/60 Hz
IP 20
III
2
AC
4 Safety instructions 0020253220_FT1
Sicherheit 1
Sicherheitshinweise
1 Sicherheit
1.1 Bestimmungsgemäße Verwendung
Bei unsachgemäßer oder nicht
bestimmungsgemäßer Verwendung können Beeinträchtigungen des Produkts und anderer
Sachwerte entstehen.
Das Produkt dient zur Steuerung Ihrer Heizungsanlage. Die
Kommunikationseinheit wird
über ein LAN-Kabel oder über
WLAN mit Ihrem Router verbunden und stellt eine Verbindung
der Heizungsanlage mit dem
Internet her.
Die bestimmungsgemäße Verwendung beinhaltet:
– das Beachten der beiliegen-
den Betriebs-, Installationsund Wartungsanleitungen des
Produkts sowie aller weiteren
Komponenten der Anlage
– die Installation und Montage
entsprechend der Produktund Systemzulassung
– die Einhaltung aller in den
Anleitungen aufgeführten Inspektions- und Wartungsbedingungen.
Die bestimmungsgemäße Verwendung umfasst außerdem
die Installation gemäß IPKlasse.
Das Produkt darf im ausgebauten Zustand nicht in einem
IPX4D-Bereich betrieben
werden.
Dieses Produkt kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden,
wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht mit
dem Produkt spielen. Reinigung
und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Das Produkt mit einem anderen als dem mitgelieferten
Netzteil zu verwenden ist nicht
bestimmungsgemäß.
Eine andere Verwendung als
die in der vorliegenden Anleitung beschriebene oder eine
Verwendung, die über die hier
beschriebene hinausgeht, gilt
als nicht bestimmungsgemäß.
Nicht bestimmungsgemäß ist
auch jede unmittelbare kommerzielle und industrielle Verwendung.
Achtung!
0020253220_FT1 Sicherheitshinweise 5
1 Sicherheit
Jede missbräuchliche Verwendung ist untersagt.
1.2 Gefahr durch unzureichende Qualifikation
Gültigkeit: Nicht für Russland
und Kasachstan
ODER Nicht für Russland
ODER Nicht für Kasachstan
Folgende Arbeiten dürfen nur
Fachhandwerker durchführen,
die hinreichend dafür qualifiziert
sind:
– Montage
– Demontage
– Installation
– Inbetriebnahme
– Inspektion und Wartung
– Reparatur
– Außerbetriebnahme
▶ Beachten Sie alle produktbe-
gleitenden Anleitungen.
▶ Gehen Sie gemäß dem aktu-
ellen Stand der Technik vor.
▶ Halten Sie alle einschlägigen
Richtlinien, Normen, Gesetze
und anderen Vorschriften ein.
1.3 Lebensgefahr durch Stromschlag
Wenn Sie spannungsführende
Komponenten berühren, dann
besteht Lebensgefahr durch
Stromschlag.
Bevor Sie am Produkt arbeiten:
▶ Schalten Sie das Produkt
spannungsfrei, indem Sie
alle Stromversorgungen allpolig abschalten (elektrische
Trennvorrichtung mit mindestens 3 mm Kontaktöffnung, z. B. Sicherung oder
Leitungsschutzschalter).
▶ Sichern Sie gegen Wieder-
einschalten.
▶ Prüfen Sie auf Spannungs-
freiheit.
1.4 Qualifikation
Die Elektroinstallation darf
nur von einer Elektrofachkraft
durchgeführt werden.
1.5 Risiko eines Sachschadens durch ungeeignetes Werkzeug
▶ Um Schraubverbindungen
anzuziehen oder zu lösen,
verwenden Sie fachgerechtes
Werkzeug.
6 Sicherheitshinweise 0020253220_FT1
1.6 Sicherheitshinweise Netzteil
▶ Das äußere Anschlusskabel
dieses Netzteils kann nicht
ersetzt werden; falls die Leitung beschädigt ist, muss das
Netzteil verschrottet werden.
1.7 Vorschriften (Richtlinien, Gesetze, Normen)
▶ Beachten Sie die nationalen
Vorschriften, Normen, Richtlinien und Gesetze.
Sicherheit 1
0020253220_FT1 Sicherheitshinweise 7
2 Hinweise zur Dokumentation
2 Hinweise zur
Dokumentation
2.1 Mitgeltende Unterlagen beachten
▶ Beachten Sie unbedingt alle Betriebs-
und Installationsanleitungen, die Komponenten der Anlage beiliegen.
▶ Beachten Sie die landesspezifischen
Hinweise im Anhang Country Specifics.
2.2 Unterlagen aufbewahren
▶ Geben Sie diese Anleitung sowie alle
mitgeltenden Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
VR 920
0020252926
3 Produktbeschreibung
3.1 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem
Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.
Hiermit erklärt der Hersteller, dass der in
der vorliegenden Anleitung beschriebene
Funkanlagentyp der Richtlinie 2014/53/EU
entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
http://www.vaillant-group.com/doc/docradio-equipment-directive/.
3.2 Recycling und Entsorgung
Wenn das Produkt mit diesem Zeichen gekennzeichnet ist, dann gehört es
nach Ablauf der Nutzungsdauer nicht in
den Hausmüll.
▶ Geben Sie stattdessen das Produkt an
einem Sammelpunkt für das Recycling
von Elektro- oder Elektronikaltgeräten
ab.
Weitere Informationen, wo Sie Elektround Elektronikaltgeräte abgeben können,
erhalten Sie bei Stadt- oder Gemeindeverwaltungen oder bei Müllentsorgungsbetrieben.
4 Installation
4.1 Montage- und
Installationsvoraussetzungen
prüfen
▶ Prüfen Sie die Montage- und Installa-
tionsvoraussetzungen.
– WLAN-Signal vorhanden (falls Be-
trieb mit WLAN gewählt ist)
– LAN-Kabel vorhanden (falls Betrieb
mit LAN gewählt ist)
– Funk-Signale der ambiSENSE-Kom-
ponenten vorhanden
4.2 Bedeutung der Leuchtdiode
(LED)
LED Status Bedeutung
gelb blinkend Das Produkt startet.
gelb leuchtet Startprozess be-
endet; Bereit zum
Koppeln
blau flackernd Der Koppelmodus
(WLAN) ist aktiv
blau leuchtend LAN/WLAN ist ver-
fügbar. Das Produkt
ist betriebsbereit.
blau blinkend Softwareaktualisie-
rung des Produkts
wird ausgeführt
8 Sicherheitshinweise 0020253220_FT1
Technische Daten 5
LED Status Bedeutung
rot leuchtend Internetverbindung
wurde getrennt;
Bei Anschluss
über LAN: keine
Internetverbindung
vorhanden
4.3 Hintergrundinformation
Für weiterführende Informationen zum
Produkt und zum System (EEBus, Systeminformationen, etc.) können Sie die folgende Internetseite aufrufen:
– www.vaillant.com/homecomfort
5 Technische Daten
5.1 Technische Daten Kommunikationseinheit
Hinweis
* nur zutreffend für Datenübertragung per Funk
Bemessungsspannung
Funkfrequenzbänder *
Funkfrequenzband
WLAN
Funkfrequenzleistung
bei 868,0 – 868,6 MHz
(e.r.p. max.)*
Funkfrequenzleistung
bei 869,4 – 869,65 MHz
(e.r.p. max.)*
Funkfrequenzleistung
WLAN (e.r.p. max.)
Kanäle WLAN
Leistungsaufnahme
(durchschnittlich)
Maximale Umgebungstemperatur
Kleinspannungsleitung
(Busleitung) – Querschnitt
Ethernetleitung (LAN)
5 … 24 V
868,0 –
868,6 MHz, 869,4
– 869,65 MHz,
2,4 GHz
6,6 dBm
6,9 dBm
17,5 dBm
1 – 13
3,0 W
50 ℃
≥ 0,75 mm²
min. Cat 5
DC
Höhe
Breite
Tiefe
Schutzart
Schutzklasse
Zulässiger
Verschmutzungsgrad
der Umgebung
134 mm (63 mm)
185 mm
43 mm
IP 20
III
2
5.2 Technische Daten Netzteil
Bemessungsspannung
Bemessungsstrom
Ausgangsgleichspannung
Ausgangsgleichstrom
max.
Netzfrequenz
Schutzart
Schutzklasse
Zulässiger
Verschmutzungsgrad
der Umgebung
160 … 240 V
0,2 A
5 V
2 A
50/60 Hz
IP 20
III
2
AC
0020253220_FT1 Sicherheitshinweise 9
Installation
1.
2
2.
1
3.
C
A
B
WLAN /
A.1.
A
B
A.2.
10 Installation 0020253220_FT1
Installation
A.3.
A.5.
A.7.
A.4.
A
B
A.6.
B
A
T2
Fuse
1
2
X12
CH Pump
X18
X101
A.8
1
B
A
Installation 0020253220_FT1 11
Installation
A.9.
A.11.
A.10.
A
B
A.12.
a
B
A
2
b
B
A
12 Installation 0020253220_FT1
2
Installation
A.13.
A.14.
A
C
B
WLAN
LAN
Installation 0020253220_FT1 13
Installation
LAN
B.1.
B.3.
B.5.
B.2.
B
A
B.4.
CH Pump
X18
T2
Fuse
X101
1
2
X12
B.6.
B
A
14 Installation 0020253220_FT1
Installation
B.7.
B.8.
A
C
B
LAN
Installation 0020253220_FT1 15
Country specifics and addresses
Country specifics and
addresses
Manufacturer ............................13
Supplier ....................................13
1 AT, Österreich ....................13
2 BE, Belgien, Belgique,
België ..................................13
3 CH, Schweiz, Suisse,
Svizzera ..............................13
4 DE, Deutschland ................13
5 DK, Danmark ......................13
6 ES, España .........................14
7 FR, France ..........................14
8 HR, Hrvatska ......................14
9 IT, Italia ...............................14
10 NO, Bokmål ........................14
11 SE, Sverige.........................14
12 SI, Slovenija .......................14
13 SK, Slovaška ......................15
16 Country specifi cs and addresses 0020253220_FT1
Country specifics and addresses
Manufacturer
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Deutschland
Tel.: +49 21 91 18-0
Fax: +49 21 91 18-2810
info@vaillant.de
www.vaillant.de
Supplier
1 AT, Österreich
Vaillant Group Austria GmbH
Clemens-Holzmeister-Straße 6
1100 Wien
Telefon: 05 7050-2100
(zum Regionaltarif österreichweit, bei Anrufen aus dem
Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)
Telefax: 05 7050-1199
info@vaillant.at
Kundendienst: termin@vaillant.at
www.vaillant.at
2 BE, Belgien, Belgique,
België
N.V. Vaillant S.A.
Golden Hopestraat 15
B-1620 Drogenbos
Tel.: 2 3349300
Fax: 2 3349319
Kundendienst / Service aprèsvente /
Klantendienst:
2 3349352
info@vaillant.be
www.vaillant.be
3 CH, Schweiz, Suisse,
Svizzera
Vaillant GmbH (Schweiz, Suisse,
Svizzera)
Riedstrasse 12
CH-8953 Dietikon
Tel.: 044 74429-29
Fax: 044 74429-28
Kundendienst: 044 74429-29
Techn. Vertriebssupport: 044
74429-19
info@vaillant.ch
www.vaillant.ch
Vaillant Sàrl
Rte du Bugnon 43
CH-1752 Villars-sur-Glâne
Tél.: 026 40972-10
Fax: 026 40972-14
Service aprèsvente tel.: 026 40972-17
Service aprèsvente fax:026 40972-19
romandie@vaillant.ch
www.vaillant.ch
4 DE, Deutschland
Vaillant Deutschland GmbH & Co.KG
Berghauser Str. 40
D-42859 Remscheid
Telefon: 021 91 18-0
Telefax: 021 91 18-2810
Vaillant Kundendienst: 021 91 57 67
901
info@vaillant.de
www.vaillant.de
5 DK, Danmark
Vaillant A/S
Drejergangen 3 A
DK-2690 Karlslunde
Telefon: 46 160200
Vaillant Kundeservice: 46 160200
Telefax: 46 160220
service@vaillant.dk
www.vaillant.dk
Country specifi cs and addresses 0020253220_FT1 17
Country specifics and addresses
6 ES, España
Vaillant S. L.
Atención al cliente
Pol. Industrial Apartado 1.143
C/La Granja, 26
28108 Alcobendas (Madrid)
Teléfono: 9 02116819
Fax: 9 16615197
www.vaillant.es
7 FR, France
VAILLANT GROUP FRANCE
„Le Technipole“
8, Avenue Pablo Picasso
F-94132 Fontenay-sous-Bois Cedex
Téléphone: 01 49741111
Fax: 01 48768932
Assistance technique: 08 26 270303
(0,15 EUR TTC/min)
Ligne Particuliers: 09 74757475
(0,022 EUR TTC/min + 0,09 EUR TTC de mise en relation)
www.vaillant.fr
8 HR, Hrvatska
Vaillant d.o.o.
Heinzelova 60
10000 Zagreb
Hrvatska
Tel.: 01 6188-670
Tel.: 01 6188-671
Tel.: 01 6064-380
Tehnički odjel: 01 6188-673
Fax: 01 6188-669
info@vaillant.hr
http://www.vaillant.hr
9 IT, Italia
Vaillant Group Italia S.p.A unipersonale
Società soggetta all‘attività di direzione e coordinamento della Vaillant
GmbH
Via Benigno Crespi 70
20159 Milano
Tel.: 02 697121
Fax: 02 69712500
Centro di Assistenza Tecnica
Vaillant Service: 800 088766
info.italia@vaillantgroup.it
www.vaillant.it
10 NO, Norge
Vaillant Group Norge AS
Støttumveien 7
1540 Vestby
Telefon: 64 959900
Telefax: 64 959901
info@vaillant.no
www.vaillant.no
11 SE, Sverige
Vaillant Group Gaseres AB
Norra Ellenborgsgatan 4
S-23351 Svedala
Telefon: 040 80330
Telefax: 040 968690
info@vaillant.se
www.vaillant.se
12 SI, Slovenija
Vaillant d.o.o.
Dolenjska c. 242 b
1000 Ljubljana
Tel.: 01 28093-40
Tel.: 01 28093-42
Tel.: 01 28093-46
Tehnični oddelek:01 28093-45
Fax: 01 28093-44
info@vaillant.si
www.vaillant.si
18 Country specifi cs and addresses 0020253220_FT1
Country specifics and addresses
13 SK, Slovaška
Vaillant Group Slovakia, s.r.o.
Pplk. Pl‘ušt‘a 45
Skalica 909 01
Tel: +4 21 34 6966-101
Fax: +4 21 34 6966-111
Zákaznícka linka: +4 21 34 6966-128
www.vaillant.sk
Country specifi cs and addresses 0020253220_FT1 19
0020253220_FT1
0020253220_FT1 06.06.2017
Supplier
Vaillant Group International GmbH
Berghauser Strasse 40 42859 Remscheid
Tel. +49 21 91 18‑0
www.vaillant.info
© These instructions, or parts thereof, are protected by copyright and may be
reproduced or distributed only with the manufacturer's written consent.
Loading...
