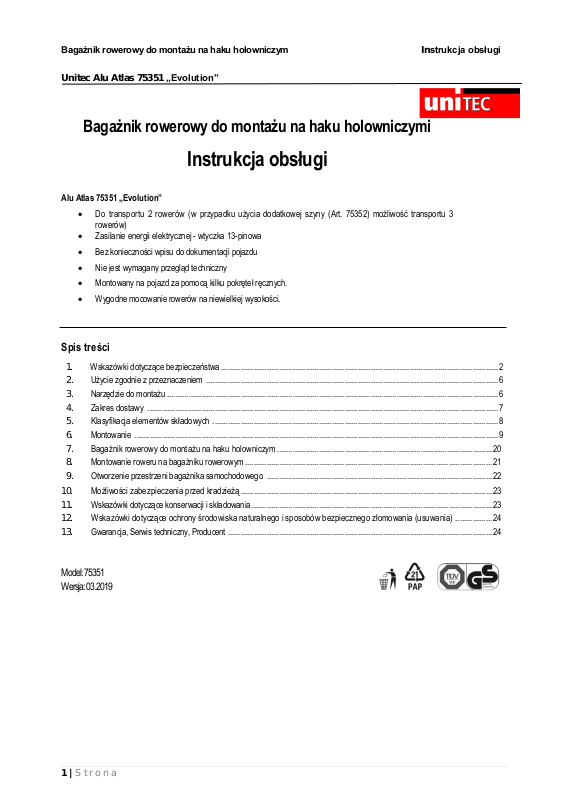

Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
1 | S t r o n a
Bagażnik rowerowy do montażu na haku holowniczymi
Instrukcja obsługi
Alu Atlas 75351 „Evolution”
• Do transportu 2 rowerów (w przypadku użycia dodatkowej szyny (Art. 75352) możliwość transportu 3
rowerów)
• Zasilanie energii elektrycznej - wtyczka 13-pinowa
• Bez konieczności wpisu do dokumentacji pojazdu
• Nie jest wymagany przegląd techniczny
• Montowany na pojazd za pomocą kilku pokręteł ręcznych.
• Wygodne mocowanie rowerów na niewielkiej wysokości.
Spis treści
1. Wskazówki dotyczące bezpieczeństwa ................................................................................................................................ 2
2. Użycie zgodnie z przeznaczeniem ....................................................................................................................................... 6
3. Narzędzie do montażu ......................................................................................................................................................... 6
4. Zakres dostawy .................................................................................................................................................................. 7
5. Klasyfikacja elementów składowych .................................................................................................................................... 8
6. Montowanie ........................................................................................................................................................................ 9
7. Bagażnik rowerowy do montażu na haku holowniczym ................................................................................................... 20
8. Montowanie roweru na bagażniku rowerowym .................................................................................................................. 21
9. Otworzenie przestrzeni bagażnika samochodowego ........................................................................................................ 22
10. Możliwości zabezpieczenia przed kradzieżą .................................................................................................................... 23
11. Wskazówki dotyczące konserwacji i składowania ............................................................................................................... 23
12. Wskazówki dotyczące ochrony środowiska naturalnego i sposobów bezpiecznego złomowania (usuwania) ................. 24
13. Gwarancja, Serwis techniczny, Producent .......................................................................................................................... 24
Model: 75351
Wersja: 03.2019
Page 2
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
2 | S t r o n a
Szanowni Klienci,
Dziękujemy bardzo, że zdecydowaliście się na zakup bagażnika rowerowego do montażu na haku holowniczym Alu Atlas firmy
Unitec. Za pomocą tego urządzenia możecie łatwo i wygodnie przewozić Waszym własnym samochodem 2 (maksimum 3) rowery.
Niniejszy bagażnik rowerowy do montażu na haku holowniczym jest dostarczany jako kompletny zestaw. Przed użyciem tego
urządzenia po raz pierwszy musicie je starannie zamontować korzystając z pomocy niniejszej instrukcji obsługi.
1. Wskazówki dotyczące bezpieczeństwa
Podczas montażu i używania bagażnika rowerowego do montażu na haku holowniczym należy bezwarunkowo przestrzegać
poniższe wskazówki dotyczące bezpieczeństwa:
• Instrukcję obsługi należy przechowywać przez cały okres eksploatacji produktu
• Przekazać instrukcję obsługi kolejnym właścicielom i użytkownikom produktu
Wskazówka: Przed rozpoczęciem czynności związanych z montażem niniejszego bagażnika rowerowego, użytkownik musi
koniecznie dokładnie przeczytać niniejszą instrukcję obsługi! W szczególności należy przestrzegać wskazówki dotyczące
bezpieczeństwa. Nie montuj i / lub nie używaj produktu, jeśli masz wątpliwości dotyczące prawidłowego montażu. Nie instaluj
żadnych akcesoriów ani bagażnika jeśli dostarczone wyposażenie nie jest kompletne.
Ostrzeżenie: Zwrócić uwagę na wartość dopuszczalnego nacisku na oś pojazdu.
W przypadku dodatkowego obciążenia pojazdu rowerami nie wolno przekroczyć dopuszczalnej wartości nacisku na oś.! Masa
bagażnika na rowery wynosi 12,7 kg (z dodatkową szyną 75352: 15,2 kg)
Ostrzeżenie: Uwzględnić maksymalne obciążenie podparcia haka holowniczego. Sprawdź specyfikację producenta auta.
Maksymalne obciążenie podparcia haka holowniczego wynosi minimum 50 kg: w tym przypadku użytkownikowi wolno przewozić 2
rowery o maksymalnym ciężarze wynoszącym 37,3 kg!
Maksymalne obciążenie podparcia haka holowniczego > 60 kg: w tym przypadku użytkownikowi wolno przewozić 2 rowery (lub 3 z
dodatkową szyną 75352) o maksymalnej wadze całkowitej 45 kg (2 rowery / max. 22,5 kg na każdą szynę) lub 44,8 kg (3 rowery, maks.
15 kg na szynę.)
Wskazówka: Pojazd musi posiadać hak holowniczy z homologacją o maksymalnym nacisku na hak wynoszącym 50 kg i być
wykonanym z materiału co najmniej St 52-3 lub GGG 52.
Wartość D: Proszę przestrzegać informacji producenta pojazdu/ haka holowniczego dotyczących wartości D odnoszących się do
kuli haka holowniczego z uchwytem (KmH). Wartość D kuli haka holowniczego z uchwytem (KmH) powinna wynosić min. 7,6 kN,
ponieważ nie działa pionowo na oś środkową kuli haka. W przypadku starszych modeli haków holowniczych i uchwytów zamiast
wartości D podany jest maksymalny uciąg GA oraz dopuszczalna masa całkowita pojazdu GK. Na podstawie tych wartości
można obliczyć wartość D haka holowniczego i uchwytu w następujący sposób:
D = (9,81/1000) x (G[A] x G [K]) / (G[A] + G[K])
D w [kN], G[A] w [kg], G[K] w [kg]
]
Wskazówka: Podczas montażu bagażnika rowerowego na haku holowniczy bagażnik musi być wyposażony w tablicę rejestracyjną
(tablica rejestracyjna pojazdu jest niewidoczna). Zgodnie z przepisami o ruchu drogowym, urzędowe oznaczenie (tablica rejestracyjna)
pojazdu musi być zdublowane na bagażniku rowerowym zamontowanym na haku holowniczym. Przed podróżą użytkownik musi założyć
na ten bagażnik tablicę rejestracyjną, która jest identyczna z tablicą rejestracyjną pojazdu
Tylne oświetlenie:
- Bagażnik montowany z tyłu pojazdu częściowo zasłania jego tylne światła. W związku z tym ten rodzaj bagażnika powinien być
wyposażony we własne oświetlenie i własną tablicę rejestracyjną. Zakres oświetlenia bagażnika zależy od daty pierwszej
rejestracji pojazdu.
"Wymagana liczba i rodzaj świateł zależy od daty pierwszej rejestracji pojazdu, zgodnie z poniższym opisem:
Pojazdy zarejestrowane przed 01 stycznia 1987 r.,
potrzebują tylnego światła przeciwmgielnego i światła cofania. Możliwe jest użycie 7-pinowego gniazda przyczepy.
W pojazdach z pierwszą rejestracją od 1 stycznia 1987 r. Do 31 grudnia 1990 r.
Page 3
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
3 | S t r o n a
potrzebują tylnego światła przeciwmgielnego i światła cofania. Dopuszczalne jest użycie wtyczki 7-pinowej. W przypadku
niezgodności między gniazdem a wtyczką należy zastosować odpowiednie adaptery, które są łatwo dostępne na rynku
Pojazdy zarejestrowane od 01 stycznia 1991 r.
W przypadku pojazdów, które zostały zarejestrowane po raz pierwszy po 1 stycznia 1991, bagażnik musi posiadać wszystkie
tylne światła, które zamontowane są seryjnie w pojeździe. Tylne światło przeciwmgielne i światło cofania zamontowane na
bagażniku muszą być sprawne. Użycie przekaźnika lub gniazda z zestykiem wyłączającym zagwarantuje, że tylne światło
przeciwmgielne na bagażniku automatycznie wyłączy się podczas jego użytkowania, a po usunięciu wtyczki włączy (13-
biegunowe gniazdo).
W przypadku pojazdów homologowanych po 1 października 1998 r.
Bagażnik montowany z tyłu pojazdu oraz ładunek nie mogą zasłaniać trzeciego światła hamowania. Światło musi być widoczne:
• pod kątem 10 stopni na lewo i prawo od podłużnej osi samochodu,
• pod kątem 10 stopni do góry i 5 stopni w dół od osi poziomej.
Jeśli jest to niemożliwe, należy zainstalować dodatkowe światło hamowania. Bagażnik musi być używany zgodnie z przepisami
prawa krajowego.
Wskazówki dotyczące techniki jazdy
Prędkość jazdy: Należy zawsze brać pod uwagę dopuszczalną prędkość maksymalną określoną przez prawo ruchu drogowego.
Niezależnie od tego podczas transportowania rowerów za pomocą bagażnika rowerowego zamontowanego na haku holowniczym
zalecamy, aby maksymalna prędkość podróżna pojazdu nie przekraczała 120 km/h!
Uwaga: Zgodnie z paragrafem ustawie o ruchu drogowym kierujący pojazdem ponosi odpowiedzialność za bezpieczeństwo
przewożonego ładunku.
Pamiętaj o przestrzeganiu przepisów obowiązujących w danym kraju.
Mechanizm odchylania
Ostrzeżenie: Należy zawsze upewnić się, że mechanizm odchylania jest zablokowany.
Wskazówki dotyczące techniki jazdy
Wiatr boczny: Przy bocznym wietrze zmniejszyć prędkość jazdy!
Hamowanie, przyspieszanie, pokonywanie zakrętów:
Unikać gwałtownego hamowania i przyspieszania! Unikać gwałtownych ruchów kierownicą!
Jazda na biegu wstecznym i parkowania na biegu wstecznym: Podczas cofania i podczas operacji parkowania
używając wstecznego biegu uwzględnić całkowitą długość pojazdu z zamontowanym na haku holowniczym bagażnikiem
rowerowym!
Jazda bez obciążenia: (Bagażnik rowerowy jest zamontowany na haku holowniczym, ale nie są przewożone żadne rowery): W
przypadku jazdy bez obciążenia użytkownik musi zablokować wspornik bagażnika rowerowego, aby podczas jazdy bagażnik nie
uległ poluzowaniu!
Sprawdzić bagażnik rowerowy zamontowany na haku holowniczym: Po zakończeniu pierwszego montażu po przebyciu
krótkiego dystansu skontrolować wszystkie połączenia na bagażniku rowerowym (śruby, paski, nakrętki). Następnie użytkownik
powinien w regularnych odstępach ponownie sprawdzić połączenia (w przypadku niekorzystnych warunków drogowych
odpowiednio częściej)!
W przypadku podróży na terenie Włoch i Hiszpanii: Bagażnik rowerowy na hak holowniczy wystaje poza wymiary podane w
dowodzie rejestracyjnym pojazdu. Zamontować tablicę ostrzegawczą, która wymagana jest w niektórych krajach!
Page 4
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
4 | S t r o n a
Wskazówki bezpieczeństwa dotyczące rowerów
Zamocować części rowerowe: Użytkownik musi zwrócić uwagę, aby podczas jazdy nie zgubić żadnych części
rowerowych (podpórka, dzwonek, siodełko)! Podczas transportu roweru nie wolno montować części wyposażenia
roweru takich jak np. foteliki dla dziecka, pompka, koszyki i bagażnik na rowerze!
Uwaga: Podczas ładowania rowerów zwrócić uwagę, aby rowery nie wystawały poza zewnętrzną krawędź lamp
oświetlenia bagażnika rowerowego więcej niż 400mm!
Oznakowanie ładunku: W sytuacji kiedy ładunek wystaje 40 cm poza krawędź zewnętrzną świateł tylnych, musi być
dodatkowo oznaczony.
Zachować ostrożność: Przed montażem bagażnika rowerowego na hak holowniczy swojego pojazdu użytkownik musi
zatrzymać pracę silnika, wyłączyć zapłon i zaciągnąć hamulec ręczny!
Uwaga: Nie zakrywaj rowerów pokrowcami lub innym materiałem na czas przewożenia.
Uwaga: Podczas montażu rowerów pamiętaj, że cięższe z nich muszą być zamontowane na szynie wewnętrznej.
Skupienie ładunku musi być jak najgłębiej, blisko pojazdu.
Uwaga: W przypadku niektórych rowerów może być konieczne obrócenie kierownicy. Zwróć również uwagę na
położenie pedałów.
Uwaga: Zdejmij bagażnik rowerowy przed wjazdem na myjnię samochodową.
Uwaga: Wszystkie osoby korzystające z pojazdu z zamontowanym bagażnikiem na rowery muszą być poinformowane
o przepisach bezpieczeństwa oraz instrukcji użytkowania bagażnika rowerowego.
Uwaga: Ze względów bezpieczeństwa oraz oszczędności energii (zużycie paliwa), bagażnik rowerowy należy zdjąć z
pojazdu, gdy nie jest używany.
Uwaga: Producent nie ponosi żadnej odpowiedzialności za obrażenia ciała, uszkodzenia mienia ruchomego oraz
nieruchomego z powodu niewłaściwego montażu, nadmiernej prędkości lub korzystanie w niewłaściwy sposób.
Wskazówka: Użytkownik musi dodać do swoich dokumentów pojazdu wchodzące w zakres dostawy bagażnika, europejskie
świadectwo homologacji (Europäische Betriebserlaubnis - EEC). Należy przygotować świadectwo EEC w przypadku ewentualnej
kontroli!
2. Używanie zgodne z przeznaczeniem
Bagażnik rowerowy do montażu na haku holowniczym jest przeznaczony do transportu 2 (maksymalnie 3) rowerów na haku
holowniczym samochodu osobowego. Ten samochód osobowy musi być wyposażony w dopuszczony do eksploatacji typ haka
holowniczego. Bagażnik rowerowy musi być zamontowany zgodnie z niniejszą instrukcją obsługi. Podczas jazdy muszą być
przestrzegane obowiązujące przepisy prawa (dozwolona prędkość maksymalna, największy dopuszczalny ciężar całkowity, itd.).
Użytkownik musi uważać zwłaszcza na to, aby nie przekroczyć maksymalnego dopuszczalnego obciążenia podparcia haka
holowniczego.
Page 5
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
5 | S t r o n a

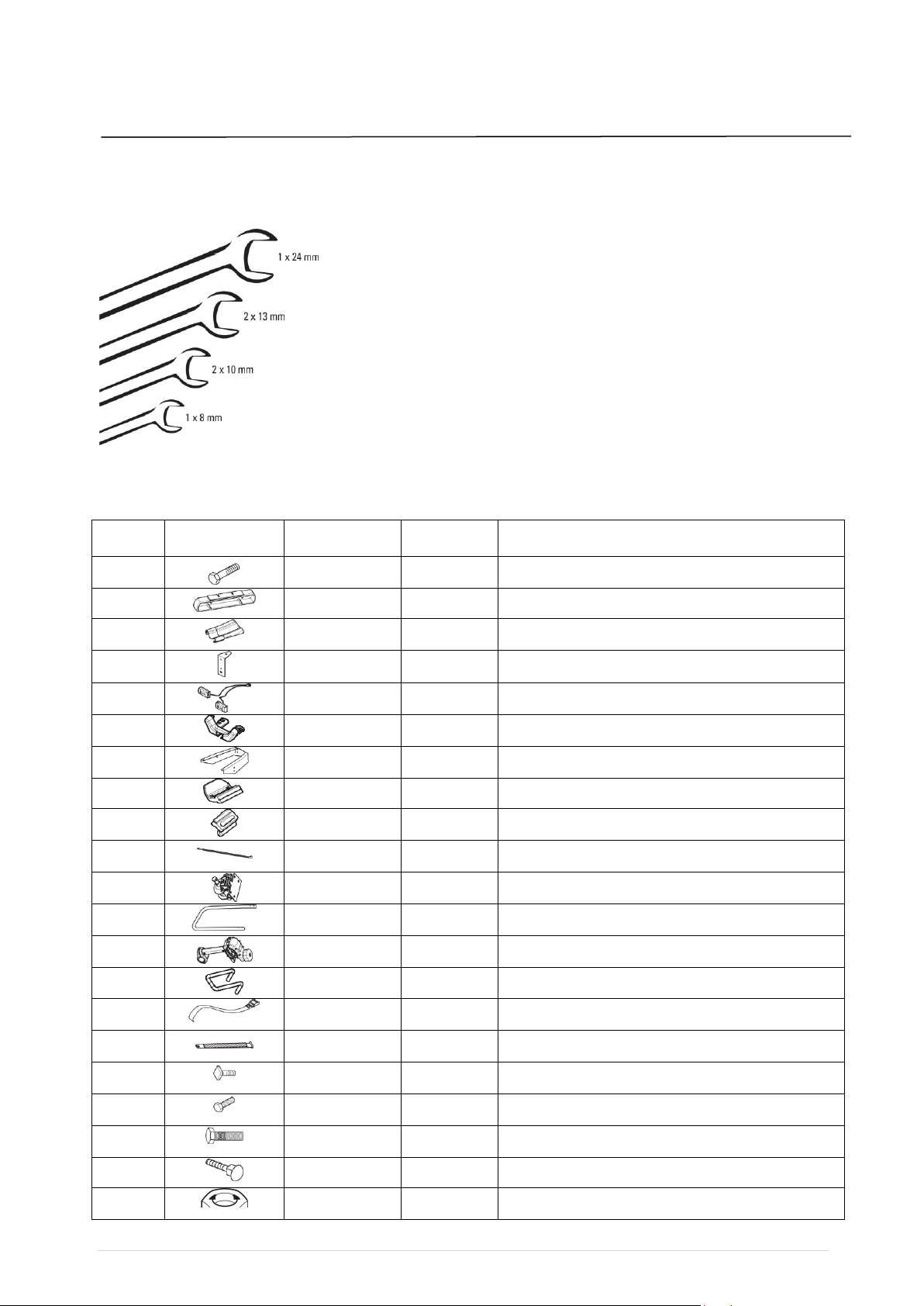

3. Narzędzia do montażu
W celu dokonania montażu wymagane są następujące klucze:
4. Zakres dostawy
Numer
części
Rysunek
Liczba
Wymiar
Opis
1 4
M8 x 20
Śruba maszynowa
2 1
Zamocowanie tablicy rejestracyjnej
3 4
Koło
4 2
Uchwyt do zamocowania tablicy rejestracyjnej
5 1
Jednostka oświetlenia
6 4
Nasadka ochronna na szynę profilową
7 1
Rama podstawy
8 4
Klamra do taśmy
9 4
Klamra do taśmy
10 2
Uchwyt montażowy do przewodów kablowych
11 1
Adapter sprzęgający
12 1
Uchwyt-U
13 2
Wspornik
14 1
Dźwignia otwierania
15 1
Opaska zaciskowa
16 4
Zaciski do opon
17 6
Śruba
18 2
M6X14
Śruba maszynowa
19 1
M16X70
Śruba mocująca
20 4
M6X45
Śruba zamka
21 12
M6
Nakrętka zabezpieczająca
Page 6
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
6 | S t r o n a
22 4
M8
Nakrętka zabezpieczająca
23 4
M5
Nakrętka do jednostki oświetleniowej
24 4
8X18
Podkładka
25 10
6x18
Podkładka
26 4
5x15
Podkładka
27 2
Szyna profilowa
28 4
Specjalna płyta
Uwaga: Podczas pracy z poszczególnymi częściami, należy zwrócić uwagę, aby w pobliżu nie przebywały małe dzieci.
Bagażnik rowerowy do montażu na hak holowniczy zawiera drobne części, które małe dziecko mogłyby połknąć!

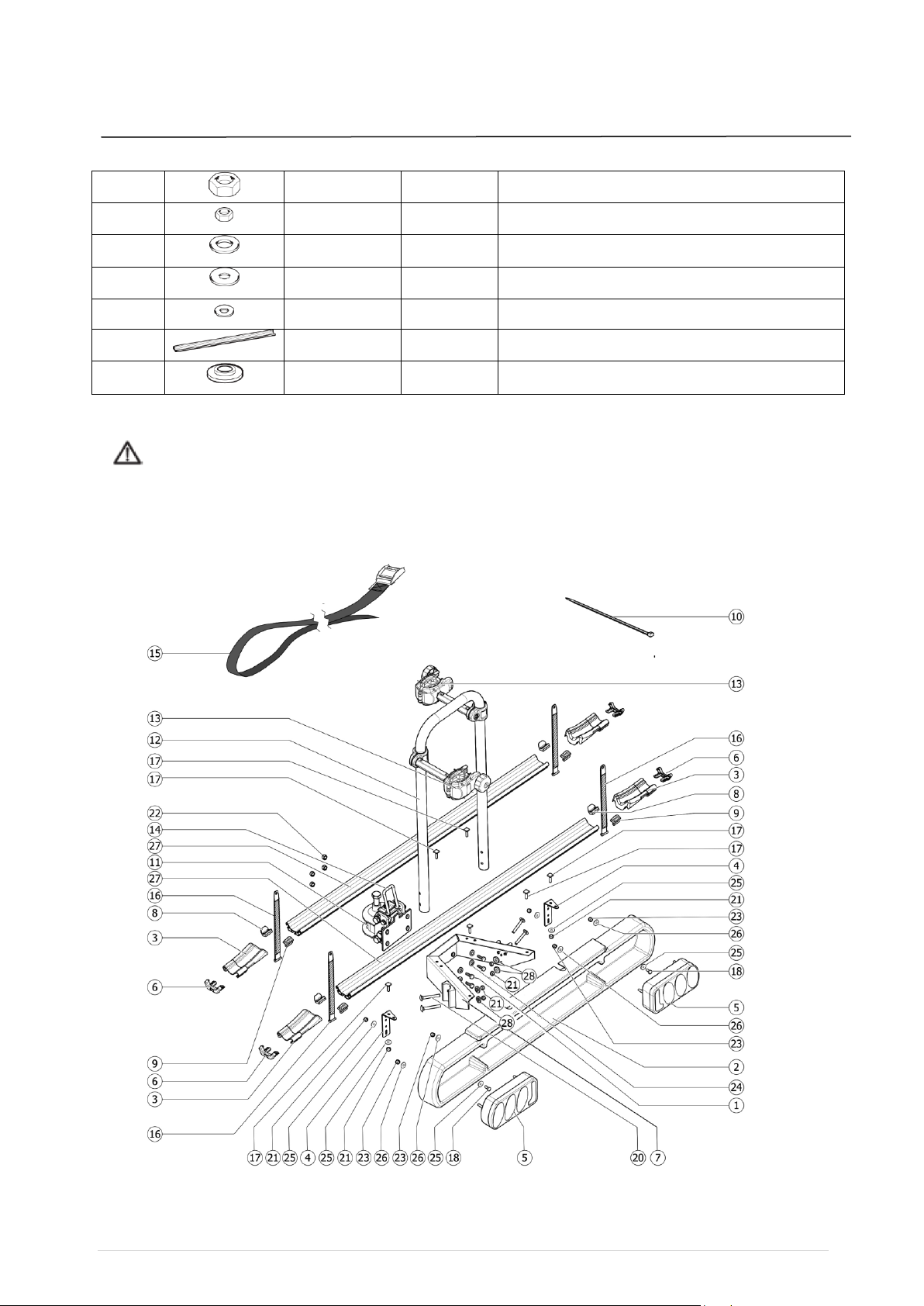

5. Klasyfikacja części składowych:
Page 7
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
7 | S t r o n a
Uwaga: Podczas pracy z poszczególnymi częściami, należy zwrócić uwagę, aby w pobliżu nie przebywały małe dzieci.
Bagażnik rowerowy do montażu na hak holowniczy zawiera drobne części, które małe dziecko mogłyby połknąć.

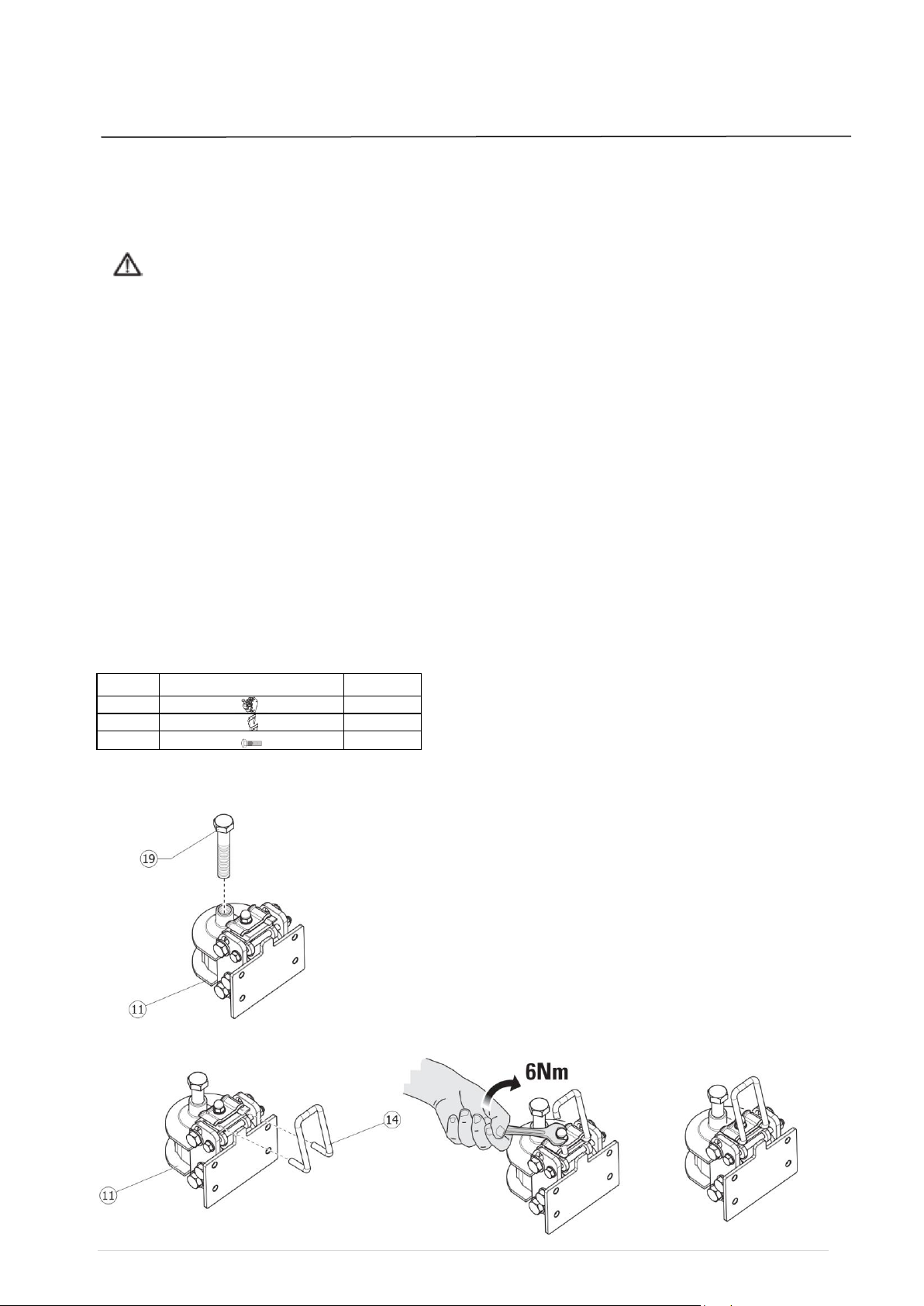

6. Montowanie
Procedura montażu bagażnika rowerowego na hak holowniczy składa się z kilku kroków. W niniejszym rozdziale podamy
objaśnienia dotyczące każdego z tych kroków w wymaganej kolejności:
Krok 1
Rozpakować poszczególne części składowe bagażnika rowerowego i posortować je korzystając z rysunku na stronie 7 (Zakres
dostawy).
Wskazówka: Usunąć materiał opakowania zgodnie z przepisami o ochronie środowiska naturalnego!

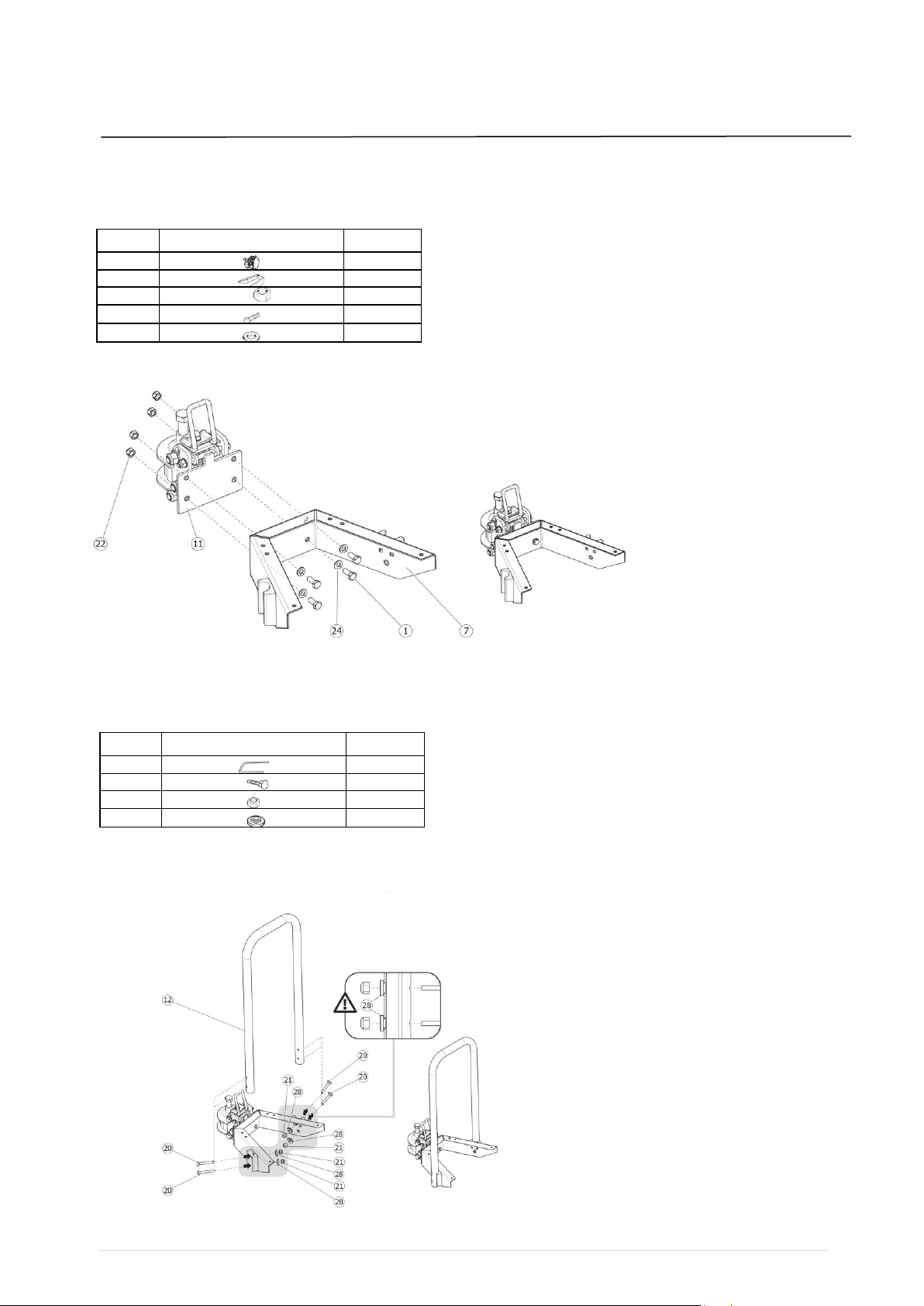

Krok 2
Do tego kroku procedury montażu potrzebne są następujące elementy:
Część No.
Rysunek
Liczba
11 1
14
1
19 1
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Page 8
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
8 | S t r o n a

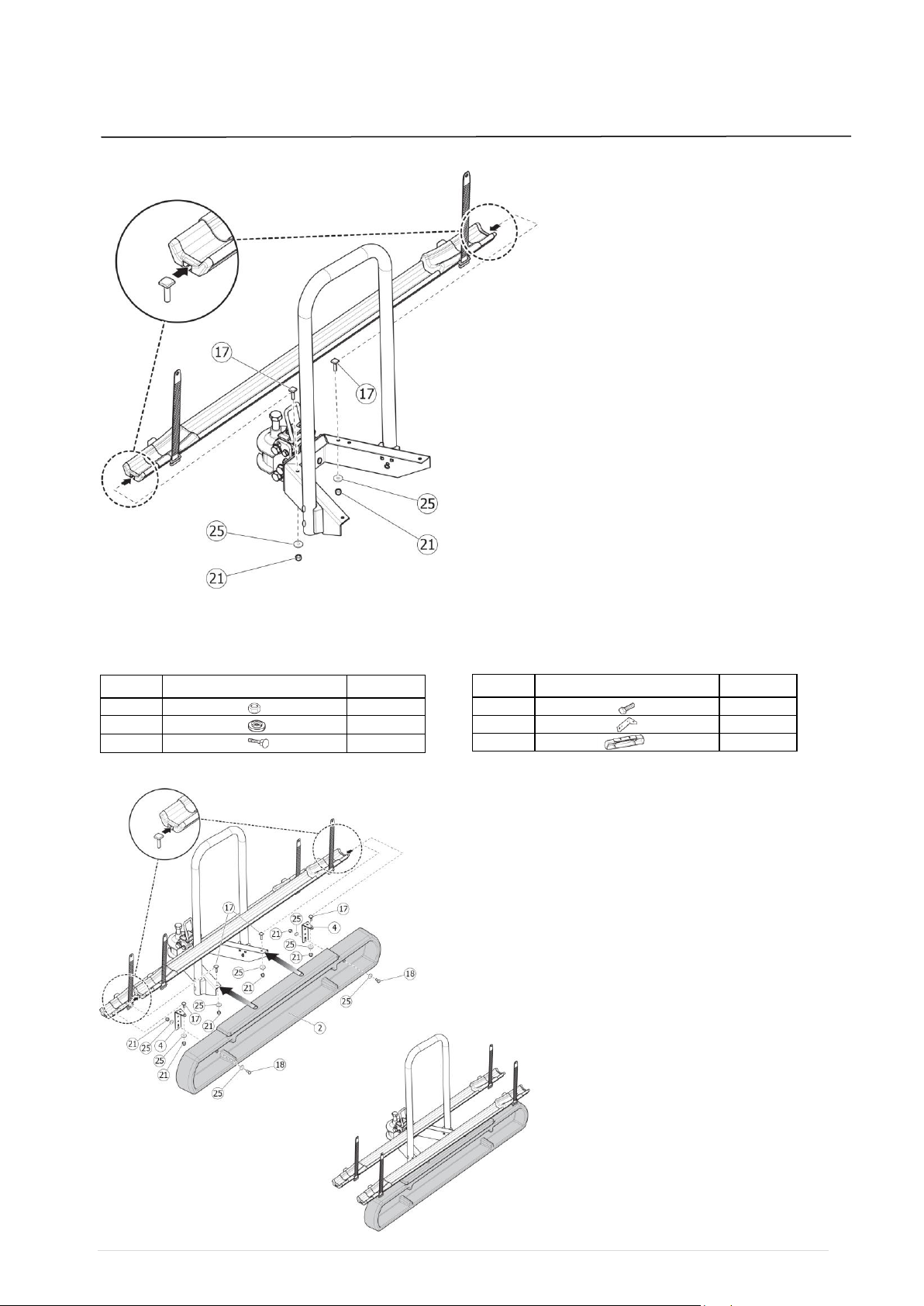

Krok 3
Do tego kroku procedury montażu potrzebne są następujące elementy:
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Krok 4
Do tego kroku procedury montażu potrzebne są następujące elementy:
Część No.
Rysunek
Liczba
12
1
20
4
21
4
28
4
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Część No.
Rysunek
Liczba
11
1
7
1
22
" ■ ■ ■ - .
4
1 4 24
4
Page 9
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
9 | S t r o n a

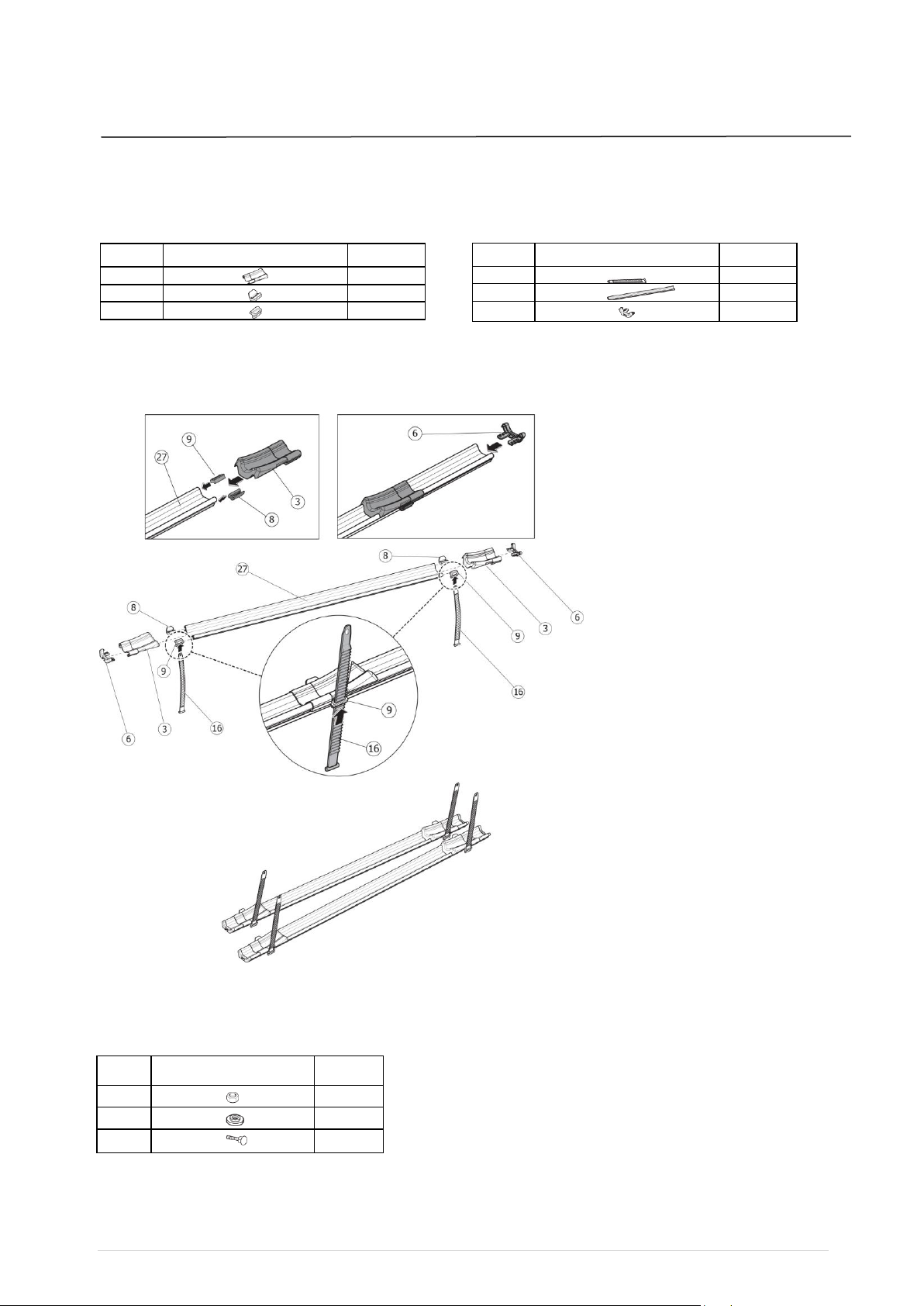

Krok 5
Do tego kroku procedury montażu potrzebne są następujące elementy:
Część No.
Rysunek
Liczba
3 4
8 2
9 1
Część No.
Rysunek
Liczba
16 4
27 2
6 4
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Krok 6
Do tego kroku procedury montażu potrzebne są następujące elementy:
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Część No.
Rysunek
Liczba
21
2
25 2
17 2
Page 10
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
10 | S t r o n a
Krok 7
Do tego kroku procedury montażu potrzebne są następujące elementy:
Część No.
Rysunek
Liczba
21 2
25 2
17 2
Część No.
Rysunek
Liczba
18 2
4 2
2 1
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Page 11
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
11 | S t r o n a
Krok 8
Do tego kroku procedury montażu potrzebne są następujące elementy:
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Uwaga: 1. Oświetlenie tablicy rejestracyjnej znajduje się w środku.
2. Światło cofania po stronie pasażera.
Wskazówka: Przed pierwszą jazdą założyć tablicę rejestracyjną, która jest zgodna z tablicą rejestracyjną Twojego pojazdu!

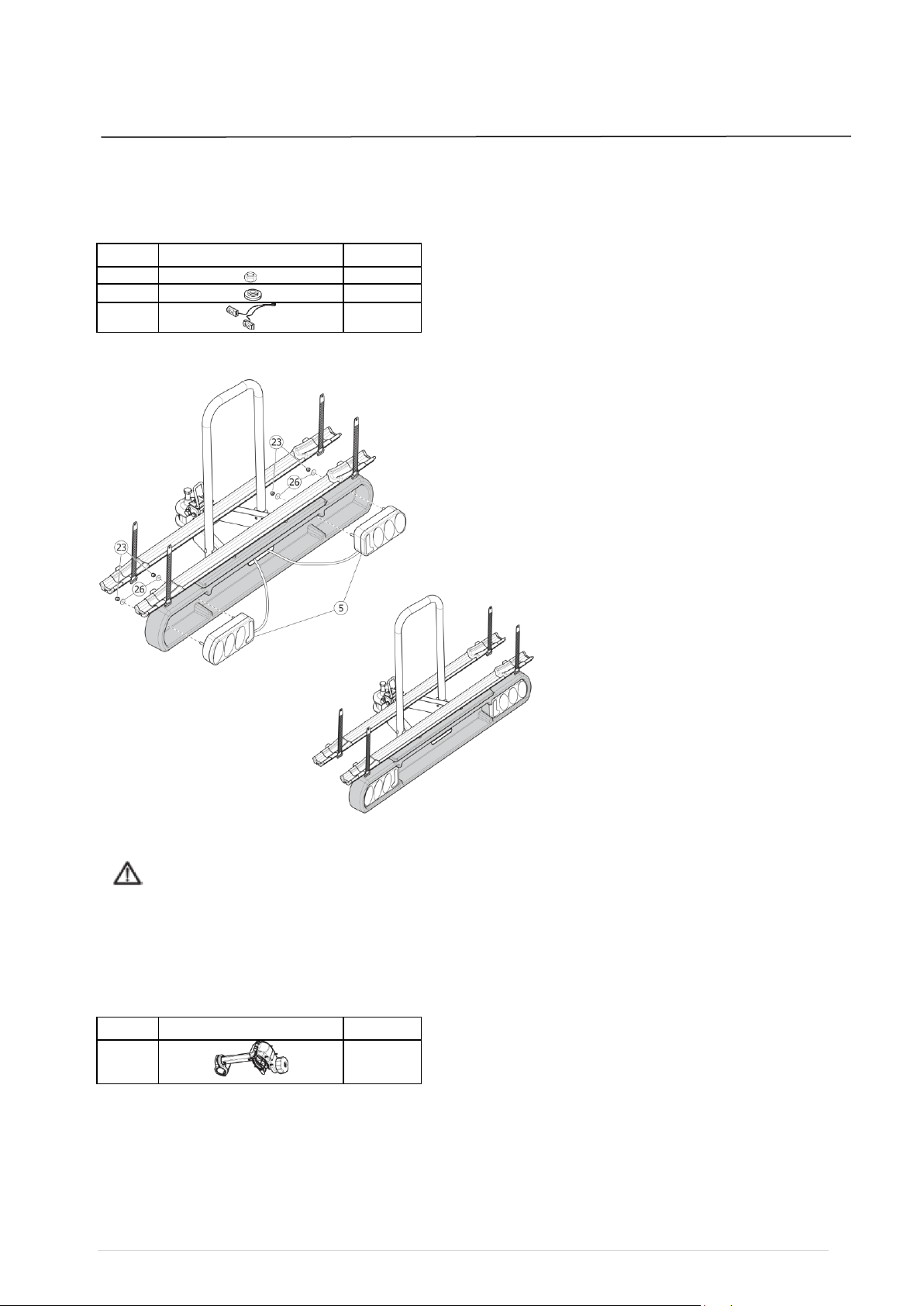

Krok 9
Do tego kroku procedury montażu potrzebne są następujące elementy:
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Część No.
Rysunek
Liczba
23 4
26 4
5 1
Część No.
Rysunek
Liczba
13 2
Page 12
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
12 | S t r o n a
Wskazówka : W czasie podróży bez rowerów, ramię przytrzymujące musi być dokręcone, aby nie poluzowało się i nie zgubiło.

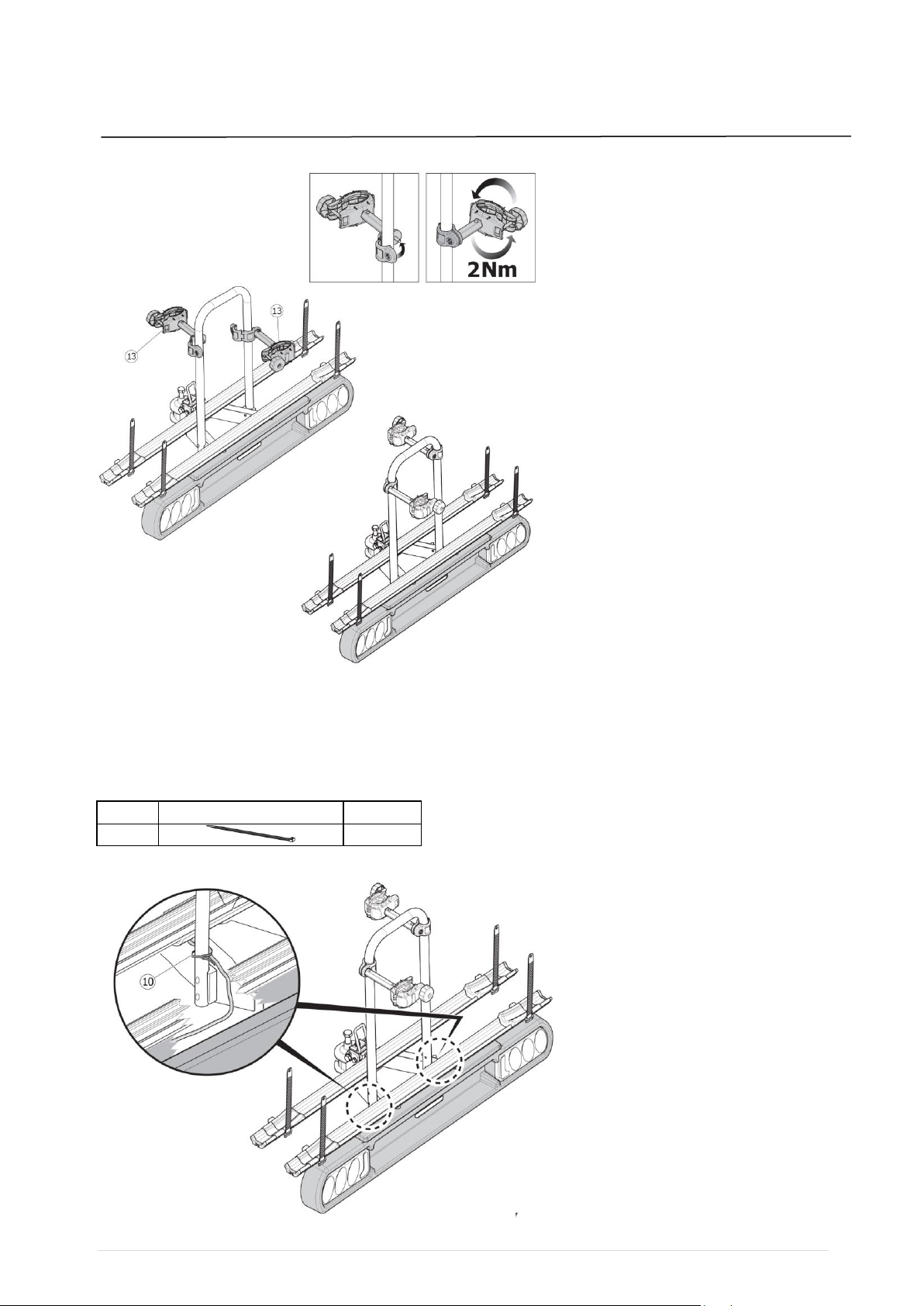

Krok 10
Do tego kroku procedury montażu potrzebne są następujące elementy:
Zamontować te części w sposób przedstawiony na poniższym rysunku:
Część No.
Rysunek
Liczba
10 2
Page 13
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
13 | S t r o n a
Wskazówka: Upewnij się , że główka haka jest czysta,
odtłuszczona i wolna od uszkodzeń.
Page 14
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
14 | S t r o n a

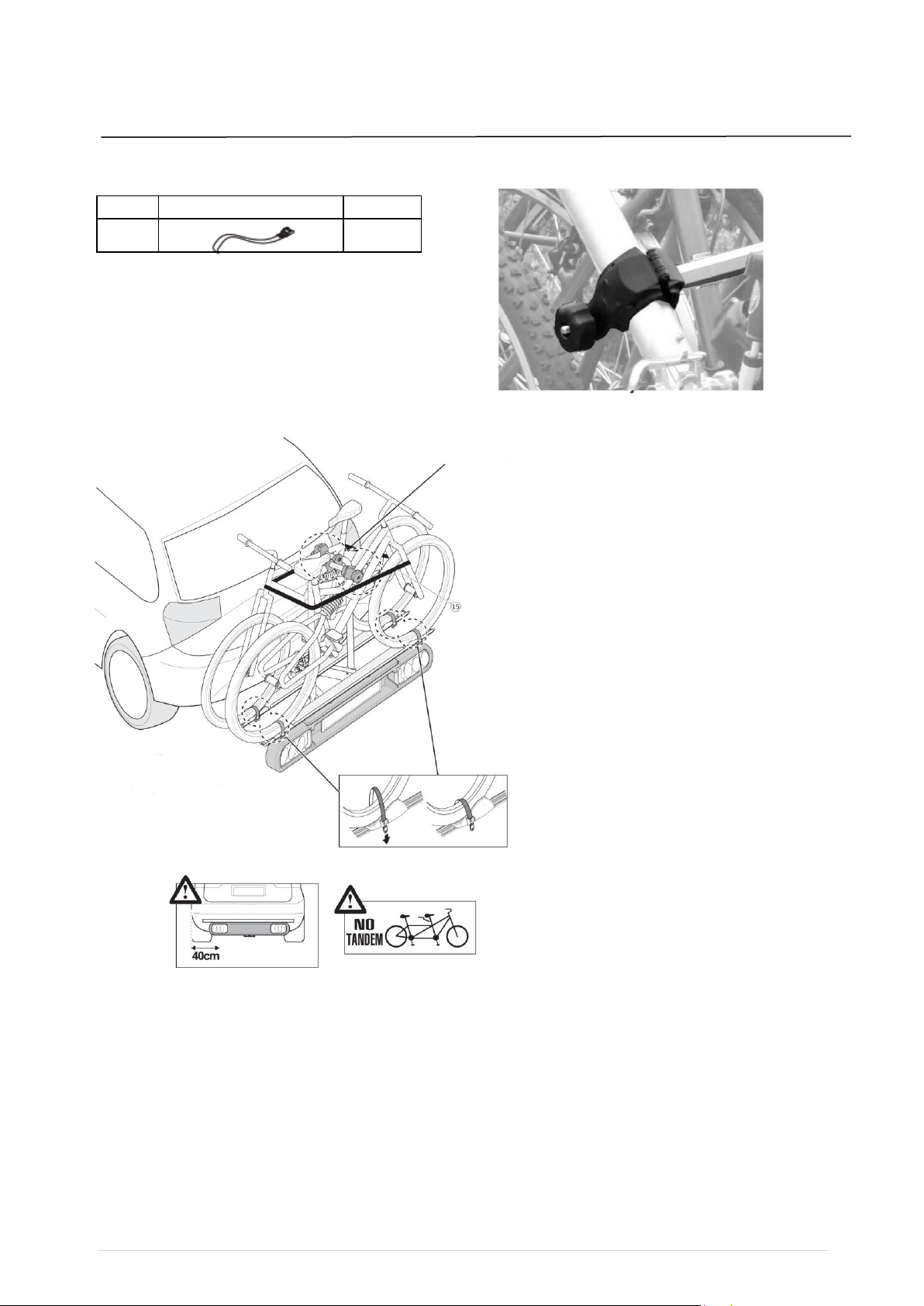

Wskazówka : Użyj pasków mocujących, zaciskając na obręczy koła aby uniknąć przesunięcia roweru.
7. Montowanie bagażnika rowerowego na hak holowniczy
Uwaga:
• Przed montażem bagażnika rowerowego na swój pojazd użytkownik musi zatrzymać pracę silnika, wyłączyć zapłon i
zaciągnąć hamulec ręczny!
• Procedura montażu bagażnika rowerowego na hak holowniczy składa się z kilku kroków. W niniejszym rozdziale podamy
objaśnienia dotyczące każdego z tych kroków w wymaganej kolejności:
• Przed zainstalowaniem bagażnika na rowery upewnij się, że funkcja zdalnego otwierania bagażnika jest wyłączona
(jeżeli pojazd jest w nią wyposażony)
Część No.
Rysunek
Liczba
15
1
Zamontować te części w sposób przedstawiony
na poniższym rysunku:
Page 15
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
15 | S t r o n a
• Akcesoria bagażnika mogą wpływać na funkcjonalność wycieraczki tylnej szyby w takich przypadkach wycieraczka
tylnej szyby powinna być zdemontowana.
• Zachowaj odpowiednią odległość między bagażnikiem na rowery a rurą wydechową.
• Nie wolno mocować metalowych pasków do szklanych lub plastikowych powierzchni.
• Oczyść kulę haka z oleju, smaru i brudu, przed zamontowaniem bagażnika rowerowego.
• Oczyść powierzchnie stykowe pojazdu przed montażem bagażnika rowerowego.

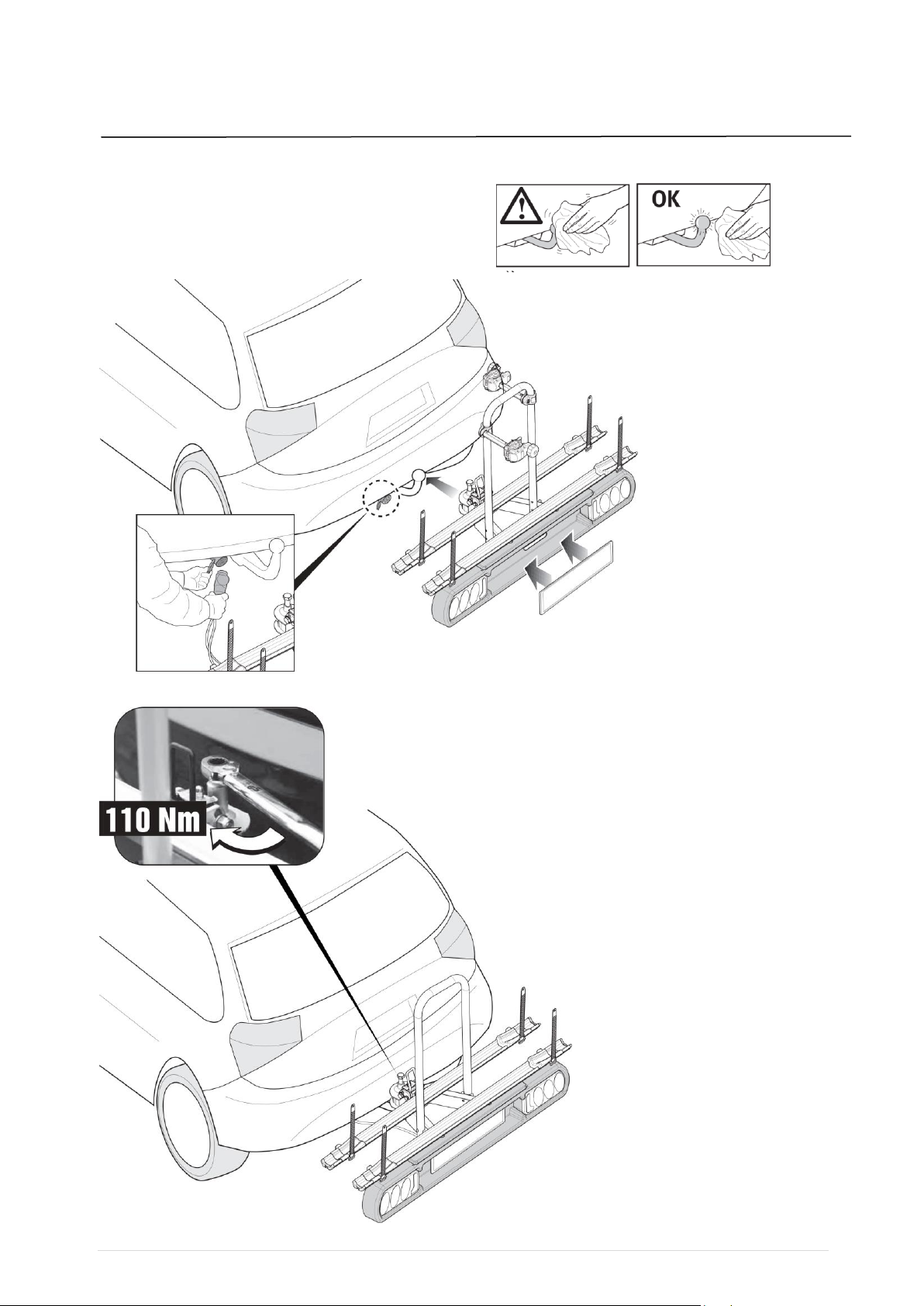

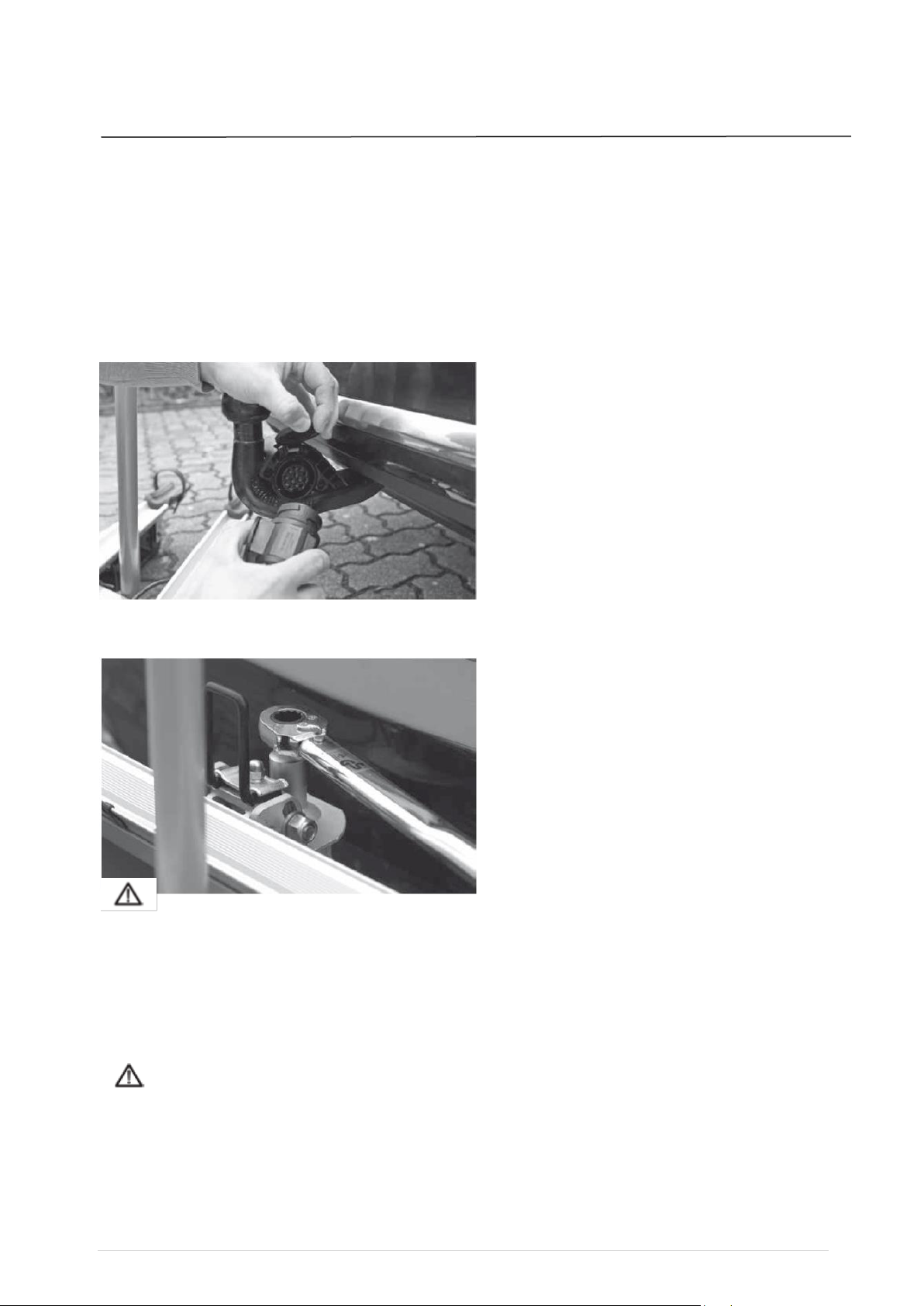

Krok 1
Krok 2
1. Postawić bagażnik rowerowy na ziemi za
samochodem osobowym.
2. Włożyć wtyczkę zasilania napięcia do 13-
wtykowego gniazdka znajdującego się w
samochodzie osobowym. Jeżeli w
samochodzie użytkownika znajduje się
gniazdko 7-wtykowe, należy użyć dostępną na
rynku nasadkę-adapter ( Np. Art.-Nr. 76820)
do nabycia w sklepie z artykułami
budowlanymi lub na rynku konsumenckim.
3. Poluzować śrubę mocującą.
4. Założyć bagażnik rowerowy na hak holowniczy i
dociskać bagażnik do samochodu do momentu
dokręcenia śruby mocującej.
5. Dokręcić śrubę mocującą z siłą 110 Nm. Jeżeli jest
to możliwe, użyć klucza dynamometrycznego.
Uwaga: Po zakończeniu montażu należy bezwzględnie skontrolować prawidłowość elektrycznego połączenia pomiędzy
samochodem osobowym i bagażnikiem rowerowym zamontowanym na haku holowniczym (światło cofania, światło hamulca,
kierunkowskaz (migacz) itd.)!
Wskazówka: Przed pierwszą jazdą założyć tablicę rejestracyjną, która jest zgodna z tablicą rejestracyjną Twojego pojazdu!
8. Montowanie roweru na bagażnik rowerowy na haku holowniczym
Uwaga: Przed montażem bagażnika rowerowego na swój pojazd użytkownik musi zatrzymać pracę silnika, wyłączyć zapłon i
zaciągnąć hamulec ręczny!
Procedura montażu bagażnika rowerowego na hak holowniczy składa się z kilku kroków. W niniejszym rozdziale podamy objaśnienia
dotyczące każdego z tych kroków w wymaganej kolejności:
Page 16
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
16 | S t r o n a

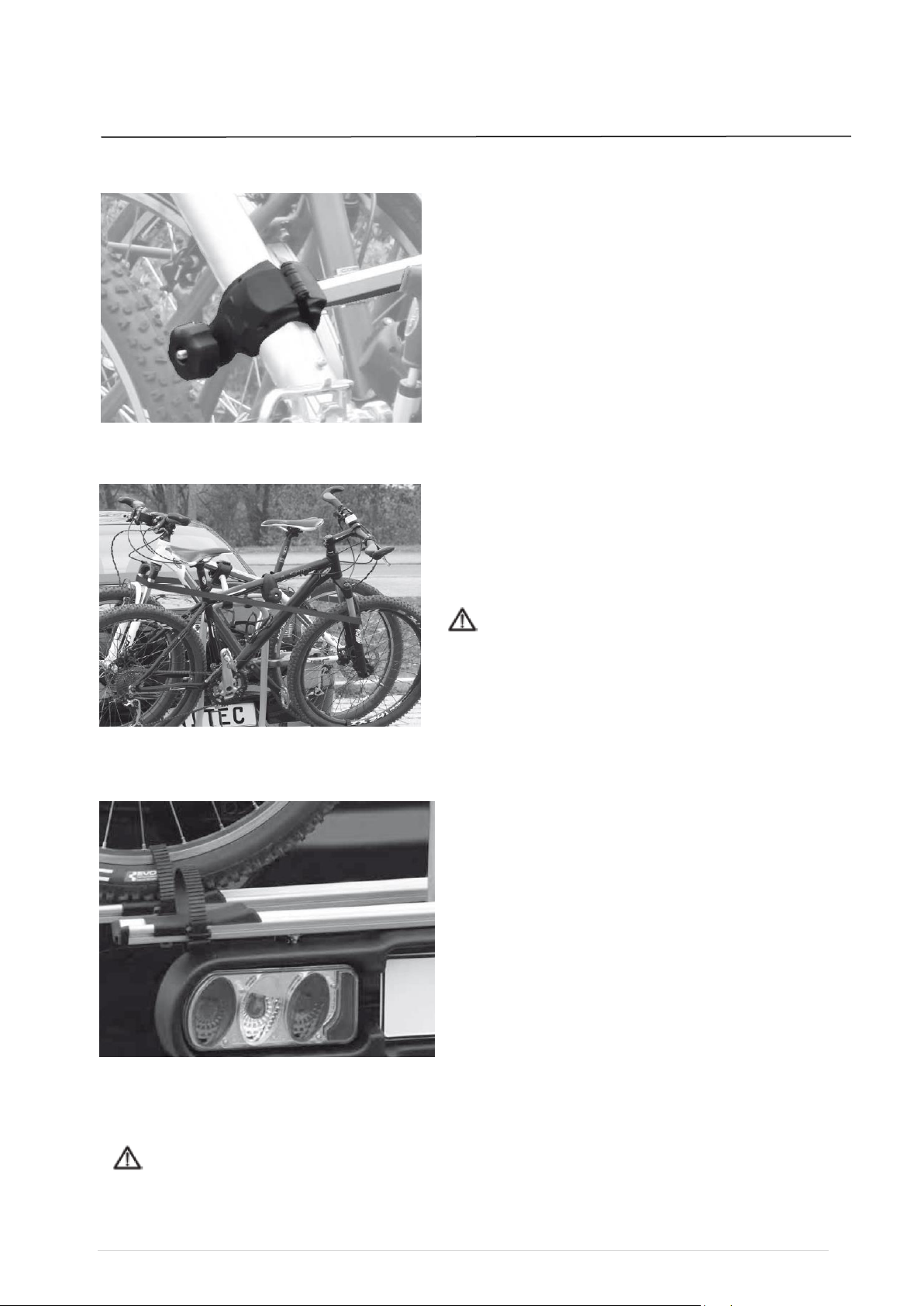

Krok 1
1. Otworzyć paski na obręcze. Pierwszy rower z kierownicą
skierowaną na lewo przesunąć z boku na bagażnik rowerowy i
przymocować za pomocą pasów zabezpieczających do
uchwytu-U.
2. Drugi rower zamontować w odwrotnej (przeciwległej) pozycji i
przymocować za pomocą wspornika.
Krok 2
Uwaga: Zgodnie z ustawą o ruchu drogowym kierujący
pojazdem ponosi odpowiedzialność za bezpieczeństwo
przewożonego ładunku.
Krok 3
1. Rowery założone na bagażnik ponownie
zabezpieczyć za pomocą pasków na obręcze.
Przedni rower zabezpieczyć za pomocą dwóch, a tylny
za pomocą jednego paska na obręcze.
2. Dodatkowo przymocować oba rowery za pomocą
dołączonej opaski zaciskowej do uchwytu-U.
10. Otwieranie bagażnika samochodowego
Uwaga: Jeśli Twój pojazd posiada automatyczny system otwierania bagażnika, funkcja ta musi być wyłączona, a
bagażnik musi być otwarty ręcznie.
Page 17
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
17 | S t r o n a

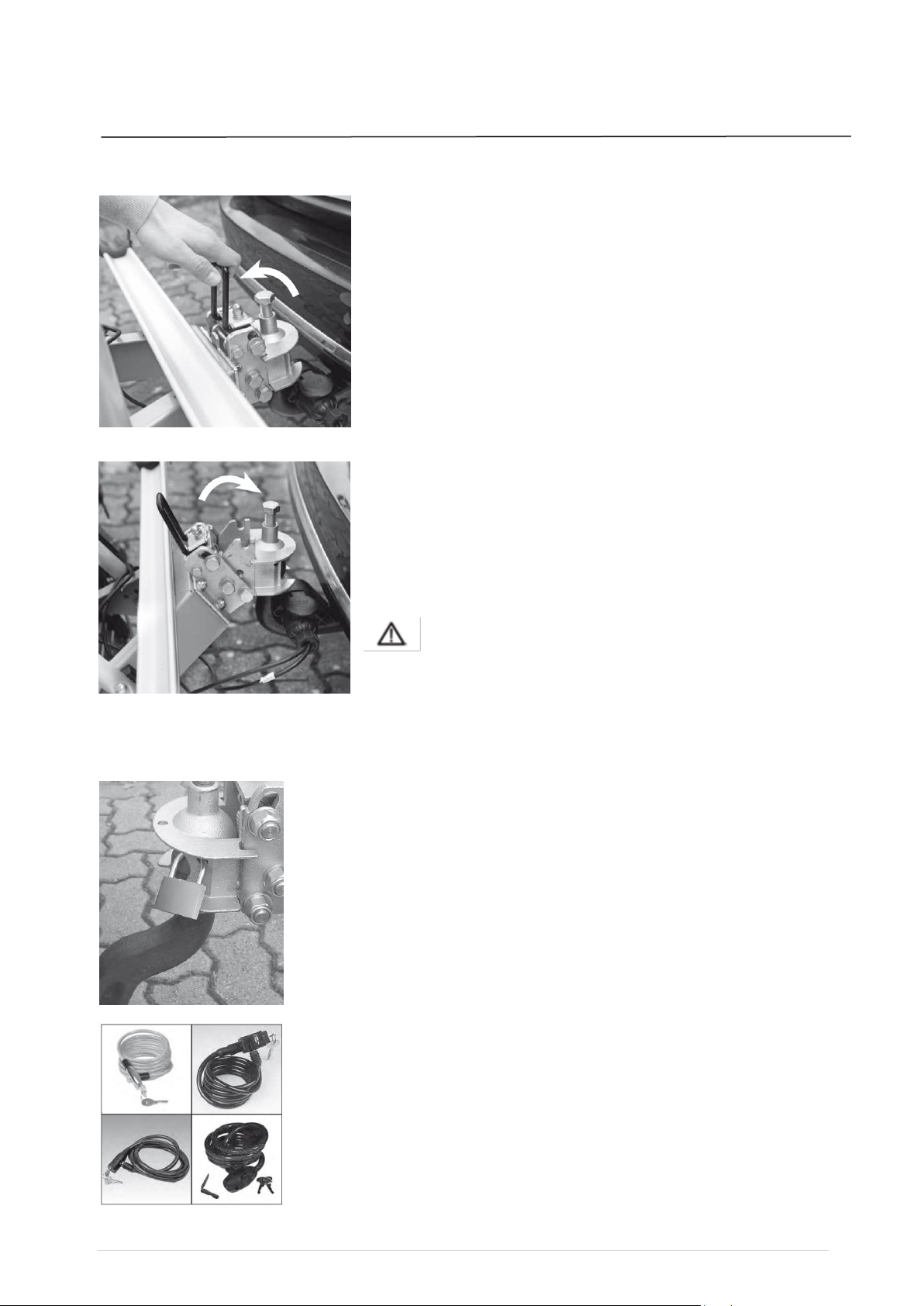

Krok 1
1. Podeprzeć bagażnik rowerowy jedną ręką, a drugą ręką pociągnąć
dźwignię mechanizmu odchylania, co umożliwia powolne odchylenie
bagażnika rowerowego.
2. Przed rozpoczęciem jazdy bagażnik rowerowy musi być przesunięty z
powrotem na właściwą pozycję!
Krok 2
Uwaga: Mechanizm odchylania musi być całkowicie zablokowany.
10. Możliwości zabezpieczenia przed kradzieżą
Zabezpieczyć bagażnik rowerowy przed kradzieżą:
Wprowadzić zamek zabezpieczający przez otwór w korpusie i zamknąć zamek.
Zamek zabezpieczający nie wchodzi w zakres dostawy bagażnika.
Zalecana średnica obejmy kłódki wynosi 6 mm.
Zabezpieczyć rowery przed kradzieżą:
W celu zabezpieczenia rowerów przed kradzieżą użyć dostępne na rynku zapięcia
rowerowe spiralne, polecamy użycie zapięć firmy Profex.
Transport trzeciego roweru: Art.-Nr. 75352 umożliwia przewóz dodatkowego roweru (nie
wchodzi w zakres dostawy).
Page 18
Bagażnik rowerowy do montażu na haku holowniczym
Instrukcja obsługi
Unitec Alu Atlas 75351 „Evolution”
18 | S t r o n a
11. Wskazówki dotyczące konserwacji i składowania
• Regularnie wycierać bagażnik rowerowy za pomocą zwilżonej ściereczki.
• Nie używać żadnego chemicznego środka czyszczącego.
• Upewnić się, że hak holowniczy Twojego pojazdu jest zawsze suchy i odtłuszczony.
• Nie składować bagażnika rowerowego do montażu na haku holowniczym na wolnym powietrzu, ale w suchym miejscu
(piwnica, garaż).
• Należy niezwłocznie wymienić uszkodzone elementy.
• W sytuacji upadku lub uszkodzeń mechanicznych , sprawdź akcesoria pod kątem uszkodzeń , uszkodzona część nie może
być już używana i należy ją wymienić.
12. Wskazówki dotyczące ochrony środowiska naturalnego i sposoby złomowania urządzenia
Należy bezwzględnie przestrzegać poniższe wskazówki dotyczące przyjazne dla środowiska naturalnego
usuwanie materiału opakowania produktu i samego produktu.
Usuwanie materiału opakowania produktu
Wskazówka: Usunąć materiał opakowania produktu zgodnie z przepisami ochrony środowiska naturalnego (papier
i karton do wytwórni papieru, tworzywa sztuczne do fabryki tworzyw sztucznych, opakowanie z metalu na złom).
Usuwanie bagażnika rowerowego montowanego na hak holowniczy po zakończeniu eksploatacji
Uwaga: Usunąć bagażnik rowerowy zgodnie z przepisami ochrony środowiska naturalnego:
Części metalowe (śruby, nakrętki, części ramy, szyny profilowane, itd.) należy przekazać na złomowisko.
Elementy z tworzyw sztucznych (końcówki szyn profilowanych, opaski obręczy, itd.) przekazać do fabryki tworzyw sztucznych.
Elementy oświetlenia wykonane ze szkła przekazać do huty szkła.
13. Gwarancja, Serwis techniczny, Producent
Gwarancja udzielona przez producenta na niniejszy bagażnik rowerowy wynosi 24 miesiące, i 36 miesięcy na elementy nośne.
W przypadku reklamacji należy zwrócić się do swojego sprzedawcy.
Producent
Inter-Union Technohandel GmbH, Klaus von Klitzing Str. 2, D-76829 Landau
Dystrybutor:
Intertec Polska Sp. Z o.o., Stara Wieś, ul. Grodziska 22, 05-830 Nadarzyn
Loading...
