Union Special BC211P01-1, BC211P11-1, BC211P11-1N1, BC211P11-1N2, BC211P11-1N3 Parts List

...

Download

ORIGINAL INSTRUCTIONS

ENGINEERS, AND ILLUSTRATED PARTS MANUAL

ORIGINALBETRIEBSANLEITUNG

WARTUNGSANLEITUNG UND ILLUSTRIERTES TEILEVERZEICHNIS

06/30/09

BC200 HIGH SPEED BAG CLOSING MACHINES

CORROSION RESISTANT PARTS

BC200 HOCHLEISTUNGSSACKZUNÄHMASCHINEN

KORROSIONSGESCHÜTZTE TEILE

MANUAL NO. / KATALOG NR. PT0705-GR

FOR SERIES / FÜR KLASSEN

BC200

MANUAL NO. PT0705-GR

ILLUSTRATED PARTS MANUAL FOR

BC200 SERIES MACHINES

KATALOG NR. PT0705-GR

ILLUSTRIERTES TEILEVERZEICHNIS FÜR

MASCHINENKLASSEN BC200

Union Special GmbH Rights Reserved in All

Countries

PREFACE

This manual has been prepared to simplify ordering spare parts.

Views of various sections of the mechanism are shown so that the parts may be seen in their actual position in the sewing machine. On the page opposite the illustration will be found a listing of parts with their part numbers, descriptions and the number of pieces required in the particular view being shown.

Numbers in the first column are reference numbers only, and merely indicate the position of that part in the illustrations. Reference numbers should never be used in ordering parts. Always use the part number listed in the second column.

Component parts of subassemblies which can be furnished for repairs are indicated by indenting their description of the main subassembly.

Weltweit beanspruchte Union Special GmbH

Rechte

VORWORT

Dieser Katalog wurde zusammengestellt, um Ersatzteilbestellungen zu vereinfachen.

Darstellungen der einzelnen Gruppen des Mechanismus zeigen die Lage der Einzelteile in der Nähmaschine. Auf der der Bildseite gegenüberliegenden Seite befindet sich ein Verzeichnis der Teile mit Teilenummern, Beschreibungen und der für den gezeigten Bildausschnitt benötigten Anzahl.

Die Nummern in der ersten Spalte sind Positionsnummern und zeigen lediglich, wo das Teil in der Abbildung zu finden ist. Positionsnummern dürfen bei Teilebe-stellungen nie verwendet werden. Verwenden Sie immer die Teilenummer in der zweiten Spalte.

Einzelteile von Komplettteilen, die als Ersatzteile geliefert werden können, sind durch Einrücken ihrer Beschreibung unterhalb der Beschreibung des Kompletteiles gekenn-zeichnet.

This manual has been comprised on the basis of available information. Changes in design and / or improvements may incorporate a slight modification of configuration in illustrations or cautions.

On the following pages will be found illustrations and terminology used in describing the parts for your machine.

IMPORTANT: ON ALL ORDERS, PLEASE INCLUDE PART NUMBER, PART NAME AND STYLE OF MACHINE FOR WHICH PART IS ORDERED.

TABLE OF CONTENTS

INHALTSVERZEICHNIS

Preface Identification of Machines Styles of Machines Types of Bag Closures Needles Torque Requirements Noise Emission Safety Rules Caution Areas Threading the Machine Inserting the Needle

Vorwort Bezeichnung der Maschinen Maschinentypen Sackverschlussarten Nadeln Erforderliche Drehmomente Geräuschemission Sicherheitshinweise Gefährdungszonen Einfädeln der Maschine Einsetzen Der Nadel

Dieser Katalog basiert auf vorhandenen Informationen. Konstruktionsänderungen und / oder -verbesserungen können sich geringfügig auf den Aufbau der bildlichen Darstellungen und die Sicherheitshinweise auswirken.

Die nachfolgenden Seiten beinhalten die bildlichen Darstellungen und Beschreibungen der Teile Ihrer Maschine.

WICHTIG: BITTE GEBEN SIE AUF ALLEN BESTELLUNGEN DIE TEILENUMMER, DIE TEILEBESCHREIBUNG UND DEN MASCHINENTYP, FÜR DEN DAS TEIL BESTELLT WIRD, AN.

PAGE / SEITE

2 4

4 - 6

6 7 7 7

8 - 9

9 10 11

TABLE OF CONTENTS

INHALTSVERZEICHNIS

PAGE / SEITE

Lubrication and Cleaning Oil Flow Diagram Oil Specification Requirements Adjusting The Stitch Length Feed Dog Setting Chain Section Setting Presser Foot and Chaining Section Pressure Looper Setting Needle Height Setting Needle Guard Setting Needle Thread Control Looper Thread Control Looper Thread Take-up Setting Stitch Formation and Thread Tension Thread Chain Cutter Setting Mounting The Proximity Switch for Feeler Feeler Setting Switching Pressure Setting Switching Point Setting Scissors Type Thread Chain Cutter Setting Replacing The Scissors Type Thread Chain Cutter Re-Sharpening Thread Chain Cutter Knives Setting The Time Relays In The Switch Box Of The Sewing Station Wiring Diagram Tape Cutter Knife Adjustments Replacing The Tape Cutter Tape Folder for Style BC211T12-1M Wiring Diagram Needle / Looper Synchronisation Setting The Time Relays In The Switch Box Of The Sewing Station Trouble Shooting Views and Description of Parts Bushings Needle Bar Drive Upper Main Shaft Crankshaft Assembly Looper Drive and Needle Guard Drive Knife Drive and Throat Plate Supports Air Cylinder Drive for BC211P11-1, BC211P12-1A,-1B, -1M Feeler for BC211P12-1M, -1A, -1B, BC211T12-1M, TA12-1M Tape Cutter for BC211T11-1, BC211T12-1M, TA12-1M Air Cylinder Drive, Tape Cutter for BC211T12-1M,

TA12-1M Tape Folder for BC211T12-1M Tape Reel Assembly for BC211T12-1M, TA12-1M Feed Mechanism Presser Foot Lift Oil Pump Oil Tubes Oil Distributor Assembly Needle Thread Control Looper Thread Control Front and Looper Covers Covers Back and Right Covers Machine Fastening Screws Sewing Combinations External Oil Filter Accessories Tools for Maintenance Numerical Index of Parts Notes

Ölen und Reinigen Ölfluss-Diagram Erforderliche Öl-Spezifikationen Stichlängen-Einstellung Transporteur-Einstellung Kettel-Einstellung Drückerfuss- Und Kettelteildruck Greifer-Einstellung Nadelhöhen-Einstellung Nadelanschlag-Einstellung Nadelfadenkontrolle Greiferfadenkontrolle Greiferfadenaufnehmer-Einstellung Stichbildung Und Fadenspannung Fadenkettenabschneider-Einstellung Einbau Des Näherungsschalter Für Taster Taster-Einstellung Schaltdruck-Einstellung Schaltpunkt-Einstellung Fadenkettenscheren-Einstellung Austausch Der Fadenkettenschere Nachschleifen Der Fadenkettenscheren-Messer Einstellung Der Zeitrelais Im Schaltkasten Der Nähstation Schaltschema Einstellung Des Bandabschneiders Austausch Des Bandabschneiders Bandeinfassapparat Für Die Klasse BC211T12-1M Schaltschema Nadel - Greifersynchronisation Einstellung Der Zeitrelais Im Schaltkasten Der Nähstation Fehlersuche Darstellung und Teilebeschreibungen Buchsen Nadelstangenantrieb Obere Hauptwelle Kurbelwelle, komplett Greifer-und Nadelanschlagantrieb Messerantriebe und Stichplattenträger Luftzylinderantrieb für BC211P11-1, BC211P12-1A, -1B, -1M Taster für BC211P12-1M, -1A, -1B, BC111T12-1M, TA12-1M Bandabschneider für BC211T11-1, BC211T12-1M, TA12-1M Luftzylinder-Antrieb, Bandabschneider für BC211T12-1M, TA12-1M Bandeinfassapparat für BC211T12-1M Bandrollenhalter für BC211T12-1M, TA12-1M Transportmechanismus Drückerfußliftung Ölpumpe Ölschläuche Ölverteiler, komplett Nadelfadenkontrolle Greiferfadenkontrolle Vordere Abdeckung und Greiferabdeckung Abdeckungen Hintere und rechte Abdeckung Maschinenbefesttgungsschrauben Nähteile Externer Ölfilter Zubehö Werkzeuge für Wartung Numerisches Teileverzeichnis Notizen

12 - 13 14 - 15

16 17 18 18 19 20 20 21 21 22 22 23

23 24 - 25 24 - 25 24 - 25 24 - 25

31 32 - 33

37 38 - 39 40 - 41 42 - 43 44 - 45 46 - 47 48 - 51 52 - 55

56 - 57

58 - 59

60 - 61

62 - 63 62 - 63 64 - 65 66 - 67 68 - 69 70 - 71 72 - 73 74 - 75 76 - 77 78 - 79 80 - 81 82 - 83

84 - 89 90 - 91 92 - 93 92 - 93 94 - 96 97 - 99

IDENTIFICATION OF MACHINES

BEZEICHNUNG DER MASCHINEN

Each UNION SPECIAL BC200 series machine is identified by a style number, which is stamped on the style plate located on the center portion at the rear of the casting. Serial number is also stamped.

STYLES OF MACHINES

High speed and high performance sewing machine

with mechanical driven thread chain cutter for closing filled bags and sacks made of jute, cotton, paper, plastic or woven polypropylene tapes, bituminized or foil-laminated materials. Equipped with corrosion resistant parts.

Equipped with guides for application of filler cord for sealing needle punctures.

The thread chain after guided into the V-cut out of the throat plate will be cut by the thread chain cutting knives.

One needle, high throw, internal forced lubrication, with automobile type filter, totally enclosed plain feed mechanism, totally enclosed looper mechanism, independently driven rear needle guard with no readjustment required when changing stitch length, built in mechanical chain cutter, and presser foot with independently spring loaded chaining section.

BC211P01-1: Sewing machine for closing filled bags and sacks with a two thread double locked stitch. With mechanically driven thread chain cutter.

Seam Specification: 1.01.01/401(ISO 4916 and 4915)

401 SSa-1 (Federal Standard

No. 751a - USA) Stitch Range: 6.5 mm to 12.5 mm (2 to 4 SPI) Standard Setting: 8 mm (3 SPI) Capacity Under Presser Foot: 12.7 mm (1/2 inch) Sewing Capacity on Paper Bags: up to 32 plies, depending on

weight of paper Working Diameters of the Variable Pitch Hand Wheel: 90 mm (3.50 inch) to 108 mm

(4.25 inch) Maximum Speed: up to 2750 stitches/min.,

depending on stitch length, speed

of conveyor, type of operation,

and material to be sewn. Weight Net: 41 kg

Jede UNION SPECIAL BC200 Maschine hat eine Typnummer, die in das Typenschild eingeprägt ist, das mittig an der hinteren Gehäuseseite befestigt ist. Die Seriennummer ist ebenfalls in das Typenschild eingeprägt.

MASCHINENTYPEN Hochleistungs-Nähmaschine mit mechanisch angetrie-

benem Fadenketten-Abschneider zum Schließen gefüllter Säcke und Beutel aus Jute, Baumwolle, Papier, Kunststofffolie oder Kunstoffbändchengewebe sowie bitumen- oder folienkaschiertem Material. Ausgestattet mit korrosionsbeständigen Teilen.

Ausgestattet mit Führung für Dichtungskordel zum Abdichten der Nadeleinstiche.

Die Fadenkette wird, nachdem sie in den V-förmigen Ausschnitt der Stichplatte geführt ist, von den Faden-kettenAbschneidmessern abgeschnitten.

Eine Nadel, hoher Nadelhub, eingebaute Druck-schmierung mit außen angebrachtem großem Ölfilter, völlig geschlossener Sacktransport-Mechanismus, völlig geschlossener Greiferantrieb, unabhängig angetriebener hinterer Nadelanschlag, der bei Stichlängenänderung nicht nachgestellt werden muß und Drückerfuß mit unabhängig federndem Kettelteil.

BC211P01-1: Nähmaschine zum Zunähen gefüllter Säcke und Beutel mit Zweifaden-Doppelkettenstich. Mit mechanisch angetriebenem Fadenketten-Abschnei-der.

Nahtbild: 1.01.01/401 (ISO 4916 und 4915)

401 SSa-1 (Federal Standard

No. 751-USA) Stichlänge: 6,5 mm bis 12,5 mm Standard-Einstellung: 8 mm Durchgang unter dem Drückerfuß: 12,7 mm Maximale Nähgutdicke bei Papiersäcken: bis zu 32 Lagen, abhängig vom

Papiergewicht Wirksamer Durchmesser des verstellbaren Handrads: 90 mm bis 108 mm

Maximale Drehzahl: bis 2750 Stiche/Min., abhängig

von Stichlänge, Transportband-

geschwindigkeit, Einsatzzweck

und Material. Gewicht netto: 41 kg

10008A Blind Looper (extra send and charge item) will produce single thread chain stitch. Stitch type: 101 (ISO 4915 / Federal Standard No. 751a

- USA).

10008A Einfachkettenstichgreifer (Extra-Bestellung) produziert einen Einfaden-Einfachkettenstich. Nähstichtyp: 101 (ISO 4915 / Federal Standard No. 751a USA).

High speed and high performance automatic sewing machines with automatic start and stop of the machine and

automatically operated thread chain or tape cutters for closing filled bags and sacks made of jute, cotton, paper, plastic or woven polypropylene tapes, bituminized or foil-laminated materials. Equipped with guides for application of filler cord for sealing needle punctures. The bag being fed into the machine starts the sewing operation by a feeler controlled, contactless, electronic proximity switch. When the bag is closed, the machine stops automatically . Thread chain respectivelly thread chain with binding tape are cut automatically. One needle, high throw, internal forced lubrication, with automobile type oil filter, totally enclosed plain feed mechanism, totally enclosed looper mechanism, independently driven rear needle guard with no readjustment required when changing stitch length, and presser foot with independently spring-loaded chaining section.

Hochleistungs-Automatik-Nähmaschinen mit automatischem Start und Stopp der Maschine und automatisch arbeitenden Fadenketten– oder Bandabschneidern zum Schließen gefüllter Säcke und Beutel aus Jute, Baumwolle, Papier, Kunststofffolie oder Kunststoffbändchengewebe, sowie bitumen- oder folienkaschiertem Material. Ausgestattet mit Führung für Dichtungskordel zum Abdichten der Nadeleinstiche. Der in die Maschine einlaufende Sack startet den Nähvorgang über einen Taster mit kontaktlosem, eletronischem Näherungsschalter. Ist der Sack verschlossen, stoppt die Maschine automatisch. Die Fadenkette bzw. Fadenkette mit Einfaßband werden automatisch abgeschnitten. Eine Nadel, hoher Nadelhub, eingebaute Druckschmierung mit außen angebrachtem großem Ölfilter, völlig geschlossener Sacktransport-Mechanismus, völlig geschlossener Greiferantrieb, unabhängig angetriebener hinterer Nadelanschlag, der bei Stichlängenänderung nicht nachgestellt werden muß und Drückerfuß mit unabhängig federndem Kettelteil.

BC211P12-1M: Sewing machine for closing filled bags and sacks with a two thread double locked stitch. With electro-pneumatically operated thread chain cutter, operating pressure: 44 to 59 PSI (3 to 4 bar). Degree of protection of solenoid valve: IP65 (IEC 529). Control Voltage: 24 V DC.

Seam Specification: 1.01.01/401 (ISO 4916/4915)

401 SSa-1 (Federal Standard

No. 751a – USA) Stitch Range: 6.5 mm to 12.5 mm (2 to 4 SPI) Standard Setting: 8 mm (3 SPI) Capacity Under Presser Foot: 12.7 mm (1/2 inch) Sewing Capacity on Paper Bags: up to 32 plies, depending on

weight of paper Working Diameters of the Variable Pitch Hand Wheel: 90 mm (3.50 inch) to 108 mm

(4.25 inch). Maximum Speed: up to 2750 stitches/min.,

depending on stitch length, speed

of conveyor, type of operation, and

material to be sewn. Weight Net: 43 kg

BC211P12-1M: Nähmaschine zum Zunähen gefüllter Säcke und Beutel mit Zweifaden-Doppelkettenstich. Mit elektropneumatisch betätigtem Fadenkettenabschneider, erforderlicher Luftdruck: 3 bis 4 bar. Schutzgrad des Magnetventils: IP65 (IEC 529). Steuerspannung: 24 V DC.

Nahtbild: 1.01.01/401 (ISO 4916/4915)

401 SSa-1 (Federal Standard

No. 751a – USA) Stichlänge: 6,5 mm bis 12,5 mm Standard-Einstellung: 8 mm Durchgang unter dem Drückerfuß: 12,7 mm Maximale Nähgutdicke bei Papiersäcken: bis zu 32 Lagen, abhängig vom

Papiergewicht Wirksamer Durchmesser des verstellbaren Handrads: 90 mm bis 108 mm

Maximale Drehzahl: bis 2750 Stiche/Min., abhängig

von Stichlänge, Transportband-

geschwindigkeit, Einsatzzweck und Material. Gewicht netto: 43 kg

BC211P12-1A: Same as BC111P12-1M, but control voltage 200 - 230 V, 50/60 Hz.

BC211P12-1B: Same as BC111P12-1M, but control voltage 100 - 110 V, 50/60 Hz.

BC211P11-1: Same as BC111P12-1M, but without any electromechanical components and without solenoid valve.

BC211P11-1N1, -1N2, -1N3: For bag closing equipment.

10008A Blind Looper (extra send and charge item) will pro-

duce single thread chain stitch. Stitch type: 101 (ISO 4915 / Federal Standard No. 751a - USA).

BC211P12-1A: Wie BC111P12-1M, jedoch mit Steuerspannung 200 - 230 V, 50/60 Hz.

BC211P12-1B: Wie BC111P12-1M, jedoch mit Steuerspannung 100 - 110 V, 50/60 Hz.

BC211P11-1: Wie BC111P12-1M, jedoch ohne elektromechanische Komponenten und ohne Magnetventil.

BC211P11-1N1, -1N2, -1N3: Für Sackzunähanlagen.

10008A Einfachkettenstichgreifer

produziert einen Einfaden-Einfachkettenstich. Nähstichtyp: 101 (ISO 4915 / Federal Standard No. 751a - USA).

(Extra-Bestellung)

BC211T12-1M: Sewing machine for closing filled bags and sacks made of paper or plastic foil (minimum thickness of foil .007 in. (0.18 mm) with a two thread double locked stitch, and simultaneously binding the bag mouth with a 2" to 2 1/2" (50 to 63 mm) wide crepe paper or plastic tape (folder adjustable). With electro-pneumatically operated thread chain and tape cutter, operating pressure: 44 to 59 PSI (3 to 4 bar). Degree of protection of solenoid valve: IP65 (IEC 529). Control Voltage: 24 V DC.

BC211T12-1M: Nähmaschine zum Zunähen gefüllter Säcke und Beutel aus Papier oder Plastikfolie (Mindeststärke der Folie 0,18 mm) mit einem Zweifaden-Doppelkettenstich, bei gleichzeitigem Einfassen der Sacköffnung mit einem 50 bis 63 mm breiten Krepppapier- oder Kunststoffreiterband (Bandapparat einstellbar). Mit elektropneumatisch betätigtem Fadenketten- und Bandabschneider, erforderlicher Luftdruck: 3 bis 4 bar. Schutzgrad des Magnetventils: IP65 (IEC 529). Steuerspannung: 24 V DC.

Seam Specification: 3.01.01/401 (ISO 4916/4915)

401 BSa-1 (Federal Standard

weight of paper Working Diameters of the Variable Pitch Hand Wheel: 90 mm (3.50 inch) to 108 mm

(4.25 inch). Maximum Speed: up to 2750 stitches/min.,

depending on stitch length, speed

of conveyor, type of operation,

and material to be sewn. Weight Net: 43 kg

BC211TA12-1M: Same as BC111T12-1M, except without tape folder. For use with bag feed-in, trimming and taping device Nos. G29910, GB29910 and GBR29910.

BC211T11-1: Same as BC111TA12-1M, but without any electromechanical components and without solenoid valve.

BC291T11-1: Same as BC111T11-1, Except single thread and presser foot accomodates easy open tapes.

Nahtbild: 3.01.01/401 (ISO 4916/4915)

401 BSa-1 (Federal Standard

No. 751a – USA) Stichlänge: 6,5 mm bis 12,5 mm Standard-Einstellung: 8 mm Durchgang unter dem Drückerfuß: 12,7 mm Maximale Nähgutdicke bei Papiersäcken: bis zu 32 Lagen, abhängig vom Papiergewicht Wirksamer Durchmesser des verstellbaren Handrads: 90 mm bis 108 mm Maximale Drehzahl: bis 2750 Stiche/Min., abhän-

gig von Stichlänge, Trans-

portbandgeschwindigkeit,

Einsatzzweck und Material. Gewicht netto: 43 kg BC211TA12-1M: Wie BC111T12-1M, jedoch ohne Reiter-

bandapparat. Zur Verwendung mit den Sackzuführ-, Beschneide- und Bandeinfaßeinrichtungen Nr. G29910, GB29910 und GBR29910.

BC211T11-1: Wie BC111TA12-1M, jedoch ohne elektromechanische Komponenten und ohne Magnetventil.

10008A Blind Looper (extra send and charge item) will produce single thread chain stitch. Stitch type: 101 (ISO 4915 / Federal Standard No. 751a-USA).

TYPES OF BAG CLOSURES

Fold over closure manually by operator or by additional bag feed-in device with bagtop fold-over device.

BC211P01-1, BC211P11-1 BC211P12-1M, -1A, -1B

BC211T11-1 BC211T12-1M, BC211TA12-1M

10008A Einfachkettenstichgreifer (Extra-Bestellung) produziert einen Einfaden-Einfachkettenstich. Nähstichtyp: 101 (ISO 4915 / Federal Standard No. 751a-USA).

SACKVERSCHLUSSARTEN

Umschlag-verschluß von Hand durch Bediener oder durch zusätzliche Sackzuführeinrichtung mit Sackumfalteinrichtung.

BC211P01-1, BC211P11-1 BC211P12-1M, -1A, -1B

BC211T11-1 BC211T12-1M, BC211TA12-1M

NEEDLES

NADELN

Each needle has both a type and a size number. The type number denotes the kind of shank, point, length, groove, finish and other details. The size number, stamped on the needle shank, denotes the largest diameter of the blade measured midway between the shank and the eye. Collectively, the type and size number represent the complete symbol which is given on the label of all needles packed and sold by Union Special.

TYPES AND DESCRIPTION

9848GF Round shank with tapered flat, square point, double groove spotted, chromium plated. Sizes available: 200/080, 250/100, 300/120.

9848GFR Round shank with tapered flat, round point, double groove spotted. Sizes available: 200/080, 250/100, 300/120.

For closing bags made out of paper it is recommended to use needle type 9848GF, for closing bags made of plastic or woven polypropylene fabric to use needle type 9848GFR. The standard needle for this machine is 9848GF 250/100. When changing the needle, make sure it is fully inserted in the needle head with the tapered flat of the needle shank facing the screw, before the screw is tightened.

Jede Nadel hat eine Typ- und eine Dickennummer. Die Typnummer bezeichnet die Art des Nadelkolbens, der Spitze, Länge, Rinne, Oberfläche und andere Einzelheiten. Die Dickennummer, im Nadelkolben eingeprägt, gibt den größten Durchmesser des Nadelschaftes an, gemessen in der Mitte zwischen Kolben und Öhr. Typ-und Dickennummer zusammen ergeben die vollständige Nadelbezeichnung, die auf jedem Etikett aller von UNION SPECIAL gepackten und verkauften Nadeln steht.

TYPNUMMERN UND BESCHREIBUNG

9848GF Rundkolben mit konischer Fläche, Vierkantspitze, Doppelrinne, Hohlkehle, verchromt. Lieferbare Dicken: 200/080, 250/100, 300/120.

9848GFR Rundkolben mit konischer Fläche, Rundspitze, Doppelrinne, Hohlkehle. Lieferbare Dicken: 200/080, 250/100, 300/120.

Zum Schließen von Säcken aus Papier ist es empfehlenswert den Nadeltyp 9848GF, zum Schließen von Säcken aus Plastik oder Kunststoffbändchengewebe den Nadeltyp 9848GFR zu verwenden. Die Standardnadel für die Maschine ist 9848GF250/100. Stellen Sie beim Nadelwechsel sicher, daß der Nadelkolben voll im Nadelkopf eingesetzt ist und die konische Fläche am Nadelkolben gegen die Schraube zeigt, bevor sie festgezogen wird.

NEEDLE ORDERING

When ordering needles use the complete type and size numbers as printed on the package to ensure prompt and accurate processing of your order. A complete order should read as follows: 100 needles, type 9848GF, size 250/100.

TORQUE REQUIREMENTS

Torque (measured in inch-pounds) is a "rotating" force in pounds applied through a distance by a lever (in inches or feet). This is accomplished by a wrench, screwdriver, etc. Many of these devices are available, which when set at the proper amount of torque will tighten the part to the correct amount and no tighter. All straps and eccentric should be tightened to 26-28 inch pounds (3 - 3.2 Nm) unless otherwise noted.

Screws requiring a specific torque will be indicated on the illustrations.

TORQUE REQUIREMENTS

Equivalent continous A-weighted sound pressure level

pAd) at the workstation: 79.5 dB(A) according to ISO

(L 10821-C.6.3 at 2700 SPM and 50% duty cycle.

NADELBESTELLUNG

Um Nadelbestellungen richtig und prompt erledigen zu können, geben Sie bitte die auf der Verpackung aufgedruckte komplette Typ- und Dickennummer an. Eine vollständige Bestellung würde lauten: 100 Nadeln Typ 9848GF, Dicke 250/100.

ERFORDERLICHE DREHMOMENTE

Das Drehmoment (gemessen in Nm) ist eine "Dreh"-Kraft in N mal einem Hebelarm in m. Es wird mittels eines Schraubenschlüssels, Schraubendrehers usw. aufgebracht. Dafür gibt es viele Werkzeuge, die, wenn sie auf das richtige Drehmoment eingestellt sind, das Teil korrekt aber nicht zu fest anziehen. Alle Verbindungen und Exzenter sollen mit 3-3,2 Nm (2628 inch pounds) angezogen werden, wenn nicht anders angegeben. Schrauben, welche ein spezielles Drehmoment benötigen, finden Sie in den Darstellungen.

GERÄUSCHEMISSION

Arbeitsplatzbezogner Emissionswert (LpAd) 79.5 dB(A) nach ISO 10821-C.6.3 bei Betriebsdrehzahl 2700 1/min. und 50% Einschaltdauer.

SAFETY RULES

SICHERHEITSHINWEISE

1. Before putting the machine described in this manual into service, carefully read the instructions. The starting of each machine is only permitted after taking notice of the instructions and by qualified operators.

IMPORTANT! Before putting the machine into service, also read the safety rules and instructions from the motor supplier.

2. Observe the national safety rules valid for your country.

3. The sewing machine described in this instruction manual is prohibited from being put into service until it has been ascertained that the sewing units which these sewing machines will be built into, have conformed with the provisions of EC Machinery Directive 2006/42/EC, Annex II B.

The machine is only allowed to be used as foreseen. The foreseen use of the particular machine is described in paragraph STYLE OF MACHINE of this instruction manual. Another use, going beyond the description, is not as foreseen.

4. All safety devices must be in position when the machine is ready for work or in operation. Operation of the machine without the appertaining safety devices is prohibited.

1. Lesen Sie vor Inbetriebnahme der in diesem Katalog beschriebenen Maschine die Betriebsanleitung sorgfältig. Jede Maschine darf erst nach Kenntnisnahme der Betriebsanleitung und nur durch entsprechend unterwiesene Bedienungspersonen betätigt werden.

WICHTIG: Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die Betreibsanleitung des Motorherstellers.

2. Beachten Sie die für Ihr Land geltenden nationalen Unfallverhütungsvorschriften.

3. Die Inbetriebnahme der in dieser Betriebsanleitung beschriebenen Nähmaschine ist solange untersagt, bis festgestellt wurde, dass die Näheinheiten bzw. Nähanlagen, in die diese Nähmaschine eingebaut werden soll, den Bestimmungen der EG-Richtlinie Maschinen 2006/42/EG, Anhang II B entspricht.

Jede Maschine darf nur ihrer Bestimmung gemäß verwendet werden. Der bestimmungsmäßige Gebrauch der einzelnen Maschine ist im Abschnitt MASCHINENTYP der Betriebsanleitung beschrieben. Eine andere, darüber hinausgehende Benutzung ist nicht bestimmungsgemäß.

4. Bei betriebsbereiter oder in Betrieb befindlicher Maschine müssen alle Schutzeinrichtungen montiert sein. Ohne zugehörige Schutzeinrichtungen ist der Betrieb nicht erlaubt.

5. Wear safety glasses.

6. In case of machine conversions and all valid safety rules must be considered. Conversions and changes are made at your own risk.

7. The warning hints in the instructions are marked with one of these two symbols.

8. When doing the following the machine has to be disconnected from the power supply by turning off the main switch or by pulling out the main plug:

8.1 When threading needle(s), looper, spreader

etc.

8.2 When replacing any parts such as needle(s),

presser foot, throat plate, looper, spreader, feed dog, needle guard, folder, fabric guide etc.

8.3 When leaving the workplace and when the

work place is unattended.

8.4 When maintaining the machine which has to

be done regularly depending on the material being bagged (see also

8.5 When using clutch motors without actuation

lock, wait until motor is stopped totally.

LUBRICATION).

5. Tragen Sie eine Schutzbrille.

6. Umbauten und Veränderungen der Maschine dürfen nur unter Beachtung der gültigen Sicherheitsvorschriften vorgenommen werden. Umbauten und Veränderungen erfolgen auf eigene Verantwortung.

7. Überall da, wo die Betriebsanleitung Warnhinweise enthält, sind diese durch eines der beiden Symbole gekennzeichnet.

8. Bei folgendem ist die Maschine durch Ausschalten am Hauptschalter oder durch Herausziehen des Netzsteckers vom Netz zu trennen:

8.1 Zum Einfädeln von Nadel(n), Greifer, Leger usw.

8.2 Zum Auswechseln von Nähwerkzeugen, wie

Nadel, Drückerfuß, Stichplatte, Greifer, Leger, Transporteur, Nadelanschlag, Apparat, Nähgutführung usw.

8.3 Beim Verlassen des Arbeitsplatzes und bei

unbeaufsichtigtem Arbeitsplatz.

8.4 Für Wartungsarbeiten, die abhängig von dem zu

verpackenden Füllgut regelmäßig durchzuführen sind (siehe auch

8.5 Bei mechanisch betätigten Kupplungsmotoren

ohne Betätigungssperre ist der Stillstand des Motors abzuwarten.

ÖLEN).

9. Maintenance, repair and conversion work (see item

8) must be done only by trained technicians or special skilled personnel under condsideration of the instructions. Only genuine spare parts approved by Union Special have to be used for repairs.

9. Wartungs-, Reparatur- und Umbauarbeiten (siehe Punkt 8) dürfen nur von Fachkräften oder entsprechend unterwiesenen Personen unter Beachtung der Betriebsanleitung durchgeführt werden. Für Repara turen sind nur die von Union Special freigegebenen Original-Ersatzteile zu verwenden.

10. Any work on the electrical equipment must be done by an electrician or under direction and supervision of special skilled personnel.

11. Work on parts and equipment under electrical power is not permitted. Permissible exceptions are described in the applicable section of standard sheet EN 50110 / VDE 0105.

12. Before doing maintenance and repair work on the pneumatic equipment, the machine has to be disconnected from the compressed air supply. In case of existing residual air pressure after disconnecting from compressed air supply (e.g. pneumatic equipment with air tank), the pressure has to be removed by bleeding. Exceptions are only allowed for adjusting work and function checks done by special skilled personnel.

CAUTION AREAS

10. Arbeiten an der elekrischen Ausrüstung dürfen nur von Elektrofachkräften oder unter Leitung und Aufsicht von entsprechend unterwiesenen Personen durchgeführt werden.

11. Arbeiten an unter Spannung stehenden Teilen und Einrichtungen sind nicht erlaubt. Ausnahmen regeln die zutreffenden Teile der EN50110 / VDE 0105.

12. Vor Wartungs- und Reparaturarbeiten an pneumatischen Einrichtungen ist die Maschine vom pneu– matischen Versorgungsnetz zu trennen. Wenn nach der Trennung vom pneumatischen Versorgungsnetz noch Restenergie ansteht (z. B. bei pneumatischen Einrichtungen mit Windkessel), ist diese durch Entlüften abzubauen. Ausnahmen sind nur bei Einstellarbeiten und Funktionsprüfungen durch entsprechend unterwiesene Fachkräfte zulässig.

GEFÄHRDUNGSZONEN

THREADING THE MACHINE

EINFÄDELN DER MASCHINE

Turn off main power switch before threading! When using clutch motors without actuation lock wait until motor has completely stopped.

Schalten Sie vor dem Einfädeln den Hauptschalter aus! Beim Gebrauch von Kupplungsmotoren ohne Betätigungssperre ist der Stillstand des Motors abzuwarten.

INSERTING NEEDLE

EINSETZEN DER NADEL

The standard needle is 9848GF 250/100. Insert needle according to the following procedure:

1. Bring needle head (A) to the highest position.

2. Loosen screw (B). Insert needle (C) into hole. The needle spot should face rearwards as viewed from the operator’s side, with the tapered flat of the needle shank facing screw (B).

3. Retighten screw (B).

Die Standardnadel ist 9848GF 250/100. Setzen Sie die Nadel wie folgt ein:

1. Bringen Sie den Nadelkopf (A) in die obere Stellung.

2. Lösen Sie die Schraube (B). Setzen Sie die Nadel (C) so in die Bohrung ein, daß die Hohlkehle aus Bedienersicht nach hinten und die konische Fläche am Nadelkolben gegen die Schraube (B) zeigt.

3. Ziehen Sie die Schraube (B) wieder an.

Turn off main switch on machine before replacing the needle!

Schalten Sie vor dem Nadelwechsel den Hauptschalter der Maschine aus!

PUTTING INTO SERVICE INBETRIEBNHME

If applicable, compare the control voltage of the unit with Vergleichen Sie gegebenenfalls die Steuerspanthe control voltage of the sewing head for start, stop nung der Anlage mit der Steuerspannung des and cutting. Nähkopfes für Start, Stopp und Abschneiden.

Check by turning the handwheel in operating direction Prüfen Sie druch Drehen des Handrades in of the machine. A slight resistance will be felt as the Drehrichtung ob die Machine arbeitet. Beim Hochfeed dog rises. Check the threading of the machine. gehen des Transporteurs wird ein leichter WiderLubricate the machine as per oiling diagram. stand spürbar.

Ölen Sie die Maschine entsprechend der Ölanleitung

OPERATING BEDIENEN

Recheck threading of the machine. Prüfen Sie nochmals die Einfädelung der Maschine. For a neat closure, the filled bag should be prepared Für einen ordentlichen Verschluss muss der gefüllte

as follows: Sack wie folgt vorbereitet werden: Spread the bag opening. Make sure that there is a safe Spreizen Sie den Sack auseinander. Halten Sie distance between the bag and feeding area (presser einen Sicherheitsabstand von 100mm zwischen feed dog, needle) of at least 100mm (4") to avoid serious dem Sack und dem Transportbereich (Drückerfuß, injuries of fingers and hand. Transporteuer, Nadel) um ernsthafte Verletzung

de Finger oder Hand zu vermeiden.

LUBRICATION

ÖLEN

CAUTION! Oil has been drained from machine before

shipping and the reservoir must be filled before beginning to operate. Use the oil with UNION SPECIAL Specification No. 175 which is delivered with the accessories of the machine. This oil is equivalent to a hydraulic oil according to ISO VG 22 and can be purchased from UNION

SPECIAL in 0.5 liter containers under part No. 28604 U, or in 5 liter containers under part No. 28604 V.

It is recommended that oil and filter be changed after the first 200 hours of operation. Thereafter, oil and filters must be changed every 500 hours of operation depending on material being bagged.

ADDING OIL THE FIRST TIME AND WHEN OIL AND FILTER IS CHANGED:

1. Remove 26 mm oil fill screw (A) nearest oil level indicator (B) and 26 mm oil filter fill screw (C) above oil filter. Fill oil in filter, and then lock screw (C).

2. Add oil in the oil hole until oil registers in the oil level indicator (B).

3. Run machine and add oil until oil line is at the center dot of the oil level indicator (B). The oil capacity of the machine with the filter is 0.5 l (18.0 ounces).

4. Screw oil fill screw (A) back on and tighten.

5. The factory setting for the oil pressure screw (F) and locking nut (E) is 5mm from top of screw to top of locking nut.

6. With the above setting,the oil pressure gauge (D) should register 4-15 PSI (0,3-1 BAR) while the machine is running.

7. While in operation the oil level should remain the same but the oil pressure can drop as low as 4 PSI (0,3 bar) as the oil temperature increases.

8. If the oil pressure registers more than 15 PSI (1 bar) loosen nut (E) and turn screw (F) counterclockwise to reduce the oil pressure, then retighten nut (E).

NOTE: If the machine has not been used in a while,

the oil level will take about 30 seconds machine running time to raise to the center lever, and the oil pressure to register at the normal pressure.

- Follow the same procedure with changing oil

and filter.

NOTE: If during operation no oil pressure is indicated

on the oil pressure gauge (D), shut off the machine and check the oil lines to make sure they are not bent improperly to reduce oil flow or if there is an obstruction in the oil line or oil siphon filters.

1. Oil and oil filter (G) should be replaced after the first 200 hours of operation. Thereafter oil and filters must be changed every 500 hours of operation.

2. Use Union Special Spec. 175 or equivalent.

ACHTUNG! Vor dem Versand wurde das Öl aus der

Maschine abgelassen, der Ölbehälter muß deshalb vor der Inbetriebnahme gefüllt werden. Verwenden Sie das im Zubehör der Maschine mitgelieferte Öl mit der UNION SPECIAL Spezifikation Nr. 175. Dieses Öl entspricht einem Hydraulik-Öl nach ISO VG 22 und ist in 0,5 l Behältern

unter der Teil Nr. 28604 U, oder in 5 l Behältern unter der Teil Nr. 28604 V von UNION SPECIAL erhältlich.

Es wird empfohlen, Öl und Filter nach den ersten 200 Betriebsstunden zu wechseln, Danach sollen Öl und Filter alle 500 Betriebsstunden, abhängig vom Füllgut, gewechselt werden.

ERSTE ÖLFÜLLUNG SOWIE ÖL- UND FILTERWECHSEL:

1. Entfernen Sie die Öl-Einlaßschraube SW26 (A) beim Ölstands-Anzeiger (B) und die Ölfilter-Einlaßschraube (C) oberhalb des Ölfilters. Füllen Sie Öl in den Filter und verschließen Sie ihn danach mit der Schraube (C).

2. Füllen Sie Öl in die Ölbohrung, bis der ÖlstandsAnzeiger (B) Öl anzeigt.

3. Setzen Sie die Maschine in Betrieb und ergänzen Sie Öl, bis der Ölspiegel die Mitte des ÖlstandsAnzeigers (B) erreicht hat. Die Ölfüllmenge der Maschine mit Filter beträgt 0,5 l (18.0 ounces).

4. Verschließen Sie die Ölbohrung mit der Schraube (A).

5. Bei der Fabrikeinstellung für die Oeldruckschraube (F) und die Sicherungsmutter (E) betraegt der Ueberstand zwischen Oeldruckschraube und Sicherungsmutter 5mm.

6. Bei der oberen Einstellung soll beim Betrieb der Maschine im Oeldruck-Schauglas (D) ein Druck von 0,3 -1 bar (4-15PSI) angezeigt sein.

7. Der Oelstand soll beim Betrieb der Maschine in etwa konstant bleiben, waehrend der Oeldruck bis auf 0,3 bar (4PSI) absinken kann, da sich die Oeltemperatur.

8. Falls der Oeldruck 1 bar (15PSI) uebersteigt, loesen sie die Mutter (E) und drehen Sie die Schraube (F) gegen den Uhrzeigersinn, um den Oeldruck zu reduzieren. Ziehen Sie die Mutter (E) wieder an.

BEACHTEN SIE: Wenn die Maschine einige Zeit außer

Betrieb war, benötigt der Ölspiegel bei laufender Maschine etwa 30 Sekunden bis er zur Mitte des Ölstands-Anzeigers ansteigt und das Öl den Betriebsdruck erreicht.

- Folgen Sie dem gleichen Ablauf, wenn Sie Öl und Filter wechseln.

BEACHTEN SIE: Falls während des Betriebs kein Öl-

druck am Öldruckschauglas (D) angezeigt wird, schalten Sie die Maschine aus, und prüfen Sie die Ölleitungen, um sicher zu sein, daß sie nicht abgeknickt sind und den Ölfluß behindern oder ob die Ölleitung oder die Öl-Siphon-Filter verstopft sind.

1. Öl und Ölfilter (G) sollen nach den ersten 200 Betriebsstunden gewechselt werden. Danach sollen Öl und Filter alle 500 Betriebsstunden gewechselt werden.

2. Verwenden Sie Union Special Öl Spezifikation 175 oder entsprechendes Öl.

LUBRICATION (CONT.)

ÖLEN (FORTS).

3. The 5mm Allen head oil drain screw (H) is located on the underside of the reservoir next to the filter.

4. Loosen the 5 mm Allen head oil drain screw (H), and oil fill screw (A). NOTE: Create a funnel from under the oil drain to the drain can by making a “V” in precut heavy paper that will fit under the drain area and into the drain can. Remove oil drain screw (H). Run the machine and drain the oil down the funnel until no more oil is pumped from the machine.

5. DO NOT run the machine after the oil is drained. Replace oil drain screw (H), and retighten oil fill screw (A).

4. Die 5mm Innensechskant-Öl-Ablaßschraube (H) befindet sich an der Unterseite des Reservoirs in der Nähe des Filters.

4. Lösen Sie die 5 mm Innensechskant-Öl-Ablaßschraube (H) und die Öl-Einlaßschraube (A). BEACHTEN SIE: Verwenden Sie eine V-förmige stabile Papierrinne, die das Öl von der Ablaß-Öffnung in den ÖlAuffangbehälter leitet. Entfernen Sie die Öl-Ablaßschraube (H). Lassen Sie die Maschine laufen und lassen Sie das Öl mittels der Papierrinne ab, bis die Maschine aufhört, Öl abzupumpen.

5. Lassen Sie die Maschine nicht laufen, nachdem das Öl abgelassen ist. Drehen Sie die Öl-Ablaßschraube (H) wieder

fest ein und ziehen Sie die Öl-Einlaßschraube (A) fest.

OIL FLOW DIAGRAM

ÖLFLUSS-DIAGRAMM

The oiling system consists of pressurized oil 1 bar (15 PSI) through oil distributor (A) to four bearing areas (B), (E), (C), (D). From there, the oil is sent to strategic areas where oiling is necessary. First, the oil flows from the oil chamber (M) through the check valve (F) into the 3.5mm portion of the gerotor in the oil pump (G), through the main oil distribution pipe (J) in the oil housing (N) through the oil filter media (K), into the center of the oil filter (L), and out into the oil distributor (A) to the four bearing areas. The check valve (F) provides security to prevent oil from draining back into the sewing machine when the machine is idle.

There are two oil returns (I, H): One return (H) is located in the lowest part of the feed area while the other return (I) is located in the lowest part of the needle drive area. The oil in these areas is returned to the oil chamber (M) by suction through the gerotor oil pump (G). The oil is ensured to stay in the oil chamber (M) by passing through an oil overflow tube (O) located in the oil chamber (M). The tube opening is above the oil line so oil will not return to the feed drive and needle drive areas.

There is also an oil siphon filter (P) attached to each return line to ensure filtered oil at all times.

NOTE: If oil pressure gauge does not function, make

sure oil return lines and line filters (P) are not filled with foreign material preventing the oil to return. Check also to ensure that there is at least .060" (1.5 mm) gap between the end of the return tube and the casting for the upper tube (I) and the feed cover for lower tube (H).

Die Druckschmierung arbeitet mit 1 bar Drucköl über einen Druckölverteiler (A), der vier Lagerstellen (B), (E), (C), (D) versorgt. Von dort aus werden die zu schmierenden Stellen bedient. Zuerst fließt das Öl aus der Ölkammer (M) durch das Rückschlagventil (F) in den 3,5 mm Teil des Gerotors der Ölpumpe (G) durch die Hauptöl-Verteilerschraube (J) in das Ölgehäuse (N) und durch das Filtermaterial (K) in die Mitte des Ölfilters (L) und heraus in den Druckölverteiler (A) hin zu den vier Lagerstellen. Das Rückschlagventil (F) stellt sicher, daß kein Öl zurück in die Nähmaschine fließt, wenn die Maschine still steht.

Es sind zwei Saugölrückläufe (I, H) vorhanden: Ein Rücklauf (H) ist im untersten Teil des Transportbereichs und der andere Rücklauf (I) im untersten Teil des Nadelantriebbereichs angeordnet. Das Öl in diesen Bereichen wird über den Saugölrücklauf mittels der Gerotor-Ölpumpe (G) in die Ölkammer (M) zurückgeführt. Das Öl verbleibt in der Ölkammer (M), da es durch ein in der Ölkammer (M) angeordnetes Ölüberlaufrohr (O) fließt. Die Rohröffnung befindet sich über dem Ölspiegel, so daß kein Öl in den Transport– und Nadelantriebsbereich zurückfließen kann.

Es sind auch Saugölfilter (P) in den Saugölrückläufen eingebaut, so daß nur gefiltertes Öl im Umlauf ist.

ACHTUNG:Falls der Öldruckanzeiger nicht funktioniert, stellen

Sie sicher, daß die Saugölrückläufe (H, I) und Filter (P) nicht verstopft sind und dadurch den Ölrücklauf blokkieren. Prüfen Sie auch, daß mindestens 1,5 mm Platz zwischen den Öffnungen der Saugöl-Rücklaufrohre und dem Gehäuse für das obere Rohr (I) bzw. der Transport-Abdeckung für das untere Rohr (H) vorhanden ist.

OIL SPECIFICATION REQUIREMENTS

ERFORDERLICHE ÖL-SPEZIFIKATIONEN

All oils shall be non compounded, straight mineral oils, of high viscosity index (will not thin down excessively with heat). Practically all oil companies have Union Special Specification 175 and their industrial representatives will make their recommendations conforming to Union Special requirements.

UNION SPECIAL SPEC. 175 Nominal Viscosity 100 S.S.U at 100°F (Nominally ISO

Grade 22). Viscosity at 100°F 90 - 125 S.U.S (22 cSt)

Flash Point (min.) 350°F (176°C) Pour Point (max.) 20°F (- 7°C) Color (max). 1 Neutralization No. (max). 0.10 Viscosity Index (D&D min.) 9 0 Copper Corrosion (max.) 1 A Aniline Point 175-225°F (79-107°C) Compounding Not a requirement ASTM = American Society for Testing Materials

NOTE: The use of non corrosive oxidation, rust and foam inhibitators and / or film strenght, and lubricity enhancers is permitted, but these additives must be completely soluble in the oil, they must not separate, nor be removed by wick feeding. „EP“ (extreme pressure), tackiness / adhesive, lead soap and detergent additives are not permitted, nor are solid lubricants like graphite, and PTFE, etc.

Sämtliche Öle sollten ungebundene, pure Mineralöle mit hoher Viskosität sein (verdünnen sich bei Hitze nicht übermäßig). Praktisch alle Ölgesellschaften haben Öle entsprechend der Union Special Spezifikationen 175 und ihre Vertreter in der Industrie werden ihre Empfehlungen gemäß unserer Vorgaben vornehmen.

UNION SPECIAL SPEZ. 175 Nominelle Viscosität 100 S.S.U bei 100° F (ISO VG 22).

Viskosität bei 100°F 90-125 S.U.S (22 cSt) Flammpunkt (min.) 350°F (176°C) Stockpunkt (max.) 20°F (-7°C) Farbe (max.) 1 Neutralisationsfaktor (max.) 0,10 Viskositätsindex (D&D min.) 90 Korrosionswirkung auf Kupfer (max.) 1 A Anilinpunkt 175-225°F (79-107°C) Verbundbildung nicht gefordert ASTM = Amerikanische Gesellschaft für Materialprüfung

BEACHTEN SIE: Die Verwendung nicht korrosiver Oxydations-, Rost-, und Schaumverhüter und / oder Filmverstärkern und Fließverbesserer ist erlaubt, jedoch müssen diese Additive vollkommen öllöslich sein und dürfen nicht ausfällen bzw. in den Dochten ausgeschieden werden. „EP“ (extremer Druck)-, Klebrigkeits / Haftungs-, Bleiseife- und Reinigungsmittel-Zusätze sind unzulässig, sowie auch feste Schmierstoffe wie Graphit und PTFE usw.

ADJUSTING THE STITCH LENGTH

STICHLÄNGEN-EINSTELLUNG

1. Remove plug (A).

2. Turn handwheel until center adjustment screw is located.

3. Turn adjustment screw clockwise to lengthen stitch length.

4. Turn adjustment screw counterclockwise to shorten stitch length.

5. Replace plug (A) after adjustment is made.

NOTE: Needle guard requires no readjustment when stitch length is changed.

1. Entfernen Sie die Schraube (A).

2. Drehen Sie die Riemenscheibe bis die mittig angeordnete Einstellschraube sichtbar wird.

3. Drehen der Einstellschraube im Uhrzeigersinn vergrößert die Stichlänge.

4. Drehen der Einstellschraube gegen den Uhrzeiger sinn verkleinert die Stichlänge.

5. Drehen Sie die Schraube (A) nach der Einstellung wieder ein.

BEACHTEN SIE: Der Nadelanschlag muß bei Stichlängenänderung nicht nachgestellt werden.

Turn off main power before setting stitch length! When using clutch motors without actuation lock wait until the motor has completely stopped.

Schalten Sie vor dem Einstellen der Stichlänge den Hauptschalter aus! Beim Gebrauch von Kupplungsmotoren ohne Betätigungssperre ist der Stillstand des Motors abzuwarten.

FEED DOG SETTING

TRANSPORTEUR-EINSTELLUNG

Set the height of the feed dog in its highest position so that the rear teeth project .060" (1.5 mm) above the throat plate surface. Tilt front of the feed dog to be at its highest position when tilted, but not exceed .060" (1.5 mm).

Tilt to highest position. Do not exceed .060" (1.5 mm)

Stellen Sie die Höhe des Transporteurs in seiner höchsten Stellung so ein, daß die hinteren Zähne 1,5 mm aus der Stichplatte ragen. Neigen Sie die Vorderseite des Transporteurs in seine höchste Stellung, aber nicht mehr als 1,5 mm.

Geneigt in höchste Stellung, aber nicht mehr als 1,5 mm

PRESSER FOOT AND CHAINING SECTION PRESSURE

DRÜCKERFUSS- UND KETTELTEILDRUCK

1. Turning presser foot presser adjustment screw (A) clockwise increases the pressure, while counter clockwise decreases the pressure.

2. Turning chaining section pressure adjustment screw (B) clockwise increases the pressure, while counter clockwise decreases the pressure.

3. When removing the presser foot, move collar (C) down

against the block to prevent the presser bar from

slipping.

1. Drehen der Drückerfußdruck-Einstellschraube (A) im Uhrzeigersinn erhöht den Druck. Drehen gegen den Uhrzeigersinn reduziert den Druck.

2. Drehen der Kettelteildruck-Einstellschraube (B) im Uhrzeigersinn erhöht den Druck. Drehen gegen den Uhrzeigersinn reduziert den Druck.

3. Wenn der Drückerfuss entfernt wird, schieben Sie den Stellring nach unten gegen den Mitnehmer, um ein Verrutschen der Drückerfussstange zu verhindern.

LOCATION OF LIMIT SCREWS AND LOCK NUTS FOR CHAINING SECTION AND PRESSER FOOT SETTING. POSITION DER ANSCHLAGSCHRAUBEN UND KONTERMUTTERN FÜR KETTELTEIL UND DRÜCKERFUSS.

LOOPER SETTING

GREIFER-EINSTELLUNG

Set the looper so that the looper point is .196" (5 mm) from the centerline of the needle, when the looper is at its furthest position to the right. Looper gauge number 2122513/64 is available for setting the looper. The looper should pass as close as possible to the back of the needle without contacting .003" to .005" (0.08 to 0.13 mm) clearance. For adjustment, loosen screw in the looper holder, move forward or backward as required. Retighten screw in looper holder.

Stellen Sie den Greifer so ein, daß der Abstand von Mitte Nadel bis zur Spitze des Greifers 5 mm beträgt, wenn der Greifer in seiner rechten Endstellung ist. Die Greifereinstellehre Nr. 21225-13/64 erleichtert diese Einstellung. Der Greifer soll so dicht wie möglich hinter der Nadel im Abstand von 0,08 bis 0,13 mm vorbeigehen, ohne diese zu berühren. Zur Einstellung lösen Sie die Schraube im Greiferhalter und bewegen sie ihn nach Bedarf vor oder zurück. Ziehen Sie die Schraube im Greiferhalter wieder an.

NEEDLE HEIGHT SETTING

Remove the rubber plug and loosen screw (A). Set needle height by moving needle bar (B) up or down so that the top of the needle eye is flush with the bottom of the looper blade when looper point, in back of the needle, is .040" to .060" (1 to 1.5 mm) left to the left side of the needle (C). Tighten screw (A) securely, making sure scarf of needle is facing to the back. Recheck looper setting.

NADELHÖHEN-EINSTELLUNG

Entfernen Sie die den Gummistopfen und loesen Sie die Mutter (A). Stellen Sie die Nadelhoehe durch Verschieben in Auf-oder Abwaertsrichtung der Nadelstange (B) so ein, dass die Oberkante des Nadeloehrs mit der Unterkante der Greiferklinge auf gleicher Höehe ist, wenn die Greiferspitze 1 bis 1,5 mm ueber die linke Seite der Nadel (C) hinaussteht. Ziehen Sie die Schraube (A) gut an und stellen Sie sicher, dass die Hohlkehle der Nadel nach hinten zeigt. Pruefen Sie nochmals die Greifereinstellung.

NEEDLE GUARD SETTING

NADELANSCHLAG-EINSTELLUNG

1. Slip shaft of guard onto holder.

2. Position the guard about central in the clearance of the rubber sealing frame.

3. Position the guard so the guard shank clears the right side of the needle. Allow .040" to .080" (1 to 2 mm) so if the largest diameter needle is ever used, it will clear.

4. Rotate adjustable pulley to bring the tip of the looper close to the right side of the needle, then push the guard to just contact the needle and not deflec it.Tighten the guard with one screw. Rotate adjustable pulley in direction of arrow to check this setting. If correct, tighten both screws very tight (will not have to be reset when changing stitch length).

1. Schieben Sie den Schaft des Anschlags in den Halter.

2. Setzen Sie den Anschlag etwa mittig in die Aussparung des Gummi-Dichtrahmens.

3. Setzen Sie den Anschlag so, daß der Anschlagschenkel rechts der Nadel 1 bis 2 mm Abstand aufweist, so daß auch die dickste Nadel noch Platz hat.

4. Drehen Sie die Riemenscheibe bis die Greiferspitze die rechte Seite der Nadel erreicht. Drücken Sie den Anschlag so an die Nadel, daß er gerade die Nadel berührt, aber nicht ablenkt. Befestigen Sie den Anschlag mit nur einem Gewindestift. Drehen Sie die Riemenscheibe ein volle Umdrehung in Pfeilrichtung, um diese Einstellung zu kontrollieren. Falls sie in Ordnung ist, ziehen Sie beide Schrauben fest an (muß bei Stichlängenänderung nicht nachgestellt werden).

NEEDLE THREAD CONTROL

1. Needle thread lever to be set 1 1/8" (28 mm) from the center of needle thread lever eyelet hole to the underside of the top needle thread strike-off support bracket.

2. The underside of “U” shaped needle thread control eyelet should be ¼” (6.3 mm) above the center line of the needle thread lever cross shaft.

3. Set eyelet that it is directly left of needle thread tension assembly to the bottom of its slot.

NADELFADENKONTROLLE

1. Stellen Sie den Nadelfadenhebel von Mitte Nadelfadenhebel-Öse bis Unterseite des oberen Fadenabzugsträgers auf das Maß 28 ein.

2. Die Unterseite des „U“-förmigen Nadelfadenbügels soll auf das Maß 6,3 mm über Nadelfadenhebel-Querwelle eingestellt werden.

3. Befestigen Sie die links neben der Nadelfaden-Spanneinrichtung angeordnete Fadenöse im unteren Schlitzbereich.

LOOPER THREAD CONTROL

GREIFERFADENKONTROLLE

1. Set the cast off edge of looper thread take-up to be 2.000" (51 mm) from the outside of the looper thread take-up shaft.

2. Set the center line of the take-up eyelet hole to be 1.850" (47 mm) from the outside of the looper thread take-up shaft.

3. Set the edge of the looper thread take-up so that the takeup eyelet hole is just free when the take-up is at the end of its stroke.

1. Stellen Sie die Abzugskante des Greiferfadenabzugs bis Außenseite Greiferfadenabzugswelle auf das Maß 51mm ein.

2. Stellen Sie die Mitte der Abzugsöse bis Außenseite Greiferfadenabzugswelle auf das Maß 47 mm ein.

3. Stellen Sie die Kante des Greiferfadenabzugs in Hub ende so ein, daß die Abzugsöse gerade frei ist.

LOOPER THREAD TAKE-UP SETTING

The looper thread should cast-off at the high point of the cam of the thread take up when the tip of the needle is within .040" (1 mm) of the bottom of the looper blade. Increase the amount of the looper thread when lengthening the stitch by raising the cast-off cam in its slot. Recheck the cast-off setting.

GREIFERFADENAUFNEHMER-EINSTELLUNG

Der Greiferfaden soll dann am höchsten Punkt der Kurve des Fadenaufnehmers „abspringen“, wenn die Spitze der Nadel innerhalb 1 mm oberhalb der Unterkante der Greiferklinge steht. Sie vergrößern die Greiferfadenmenge - bei größerer Stichlänge - durch Höherstellen des Fadenaufnehmers in seinem Aufnahmeschlitz. Prüfen Sie nochmals die Greiferfadenkontrolle.

STITCH FORMATION AND THREAD TENSION

STICHBILDUNG UND FADENSPANNUNG

Set the needle thread tension to be light enough to maintain a needle loop at the tip of the needle on half the length of one stitch. There should be approximately 9 ounces (2.5 N) of needle thread tension at the needle thread tension assembly and

2.5 ounces (0.7 N) of looper thread tension at the looper thread tension assembly.

Use just enough needle thread strike-off to be set with the „U“-shaped needle thread control eyelet to form an adequate needle loop.

Stellen Sie die Nadelfadenspannung so ein, daß bei Bildung einer halben Stichlänge eine ausreichend große Nadelfadenschlinge an der Nadelspitze gebildet wird. Die Nadelfadenspannung an der Nadelfaden-Spanneinrichtung beträgt ca. 2,5 N (9 ounces), die Greiferfadenspannung an der Greiferfaden-Spanneinrichtung ca. 0,7 N (2,5 ounces).

Ziehen Sie nur soviel Nadelfaden mit dem „U“-förmigen Nadelfadenbügel ab, daß eine ausreichend große Nadelfadenschlinge gebildet wird.

STYLE BC211P01-1: THREAD CHAIN CUTTER SETTING

The knife tip of the stationary knife is positioned just below underside of the throat plate. The moveable knife tip should move freely .012" to .020" (0.3 to 0.5 mm) below the throat plate and its cutting edge overlap the cutting edge of the stationary knife by .020" (0.5 mm) when in cutting position.

KLASSE BC211P01-1: FADENKETTENABSCHNEIDER-EINSTELLUNG

Die Messerspitze des feststehenden Messers ist knapp unter der Unterseite der Stichplatte angeordnet. Die Spitze des beweglichen Messers soll sich frei mit einem Abstand von 0,3 bis 0,5 mm unter der Stichplatte bewegen und seine Schneidkante soll die Schneidkante des feststehenden Messers 0,5 mm in Schneidstellung überlappen.

STYLES BC211P12, T12 AND TA12:

KLASSEN BC211P12, T12 UND TA12:

MOUNTING THE PROXIMITY SWITCH FOR FEELER

Remove left end cover. Mount the electronic proximity switch (A) as shown in Fig. 1. NOTE: Be careful when tightening the two screws (B) in order not to damage the proximity switch (A).

The electronic proximity switch (A) for styles BC211P12-1M,

-1A, -1B is connected according to wiring diagram on page 28, for styles BC211T12-1M, TA12-1M according to wiring diagram on page 31.

FEELER SETTING

The feeler (C, D, Fig.1) should not have any lateral play but should turn readily. For this, adjust the centering shaft (E, Fig. 2) with centering screw (F) and lock nut (G) accordingly. Loosen screw (H, Fig. 2) and center the feeler (C, D) in centering shaft (E) laterally. The feeler must turn readily. Retighten screw (H).

Hang in tension spring (J, Fig. 1). The feeler should be set at .256 - .290" (6.5 - 7.5 mm) (Fig. 1) between upper throat plate surface and upper edge of feeler at the bag entrance zone. For adjustment loosen nut (K, Fig. 1) and turn-off screw (L), so that the head of screw does not contact the magnet in the magnet support stud. Loosen nut (M) and turn the feeler stop screw (N) in or out, as required, to adjust the correct feeler height.

NOTE: When the presser foot rests on the throat plate (feed dog below throat plate), the clearance between upper edge of feeler and lower edge of the feeler slot cut-out in the presser foot (see Fig. 1) should be approximately .040" (1 mm). Secure the set feeler height with lock nut (M, Fig. 1).

EINBAU DES NÄHERUNGSSCHALTER FÜR TASTER

Entfernen Sie das linke Abschlußblech. Montieren Sie den elektronischen Näherungsschalter (A), wie in der Figur 1 gezeigt. BEACHTEN SIE: Die beiden Schrauben (B) müssen vorsichtig angezogen werden, damit der Näherungsschalter (A) nicht beschädigt wird. Der elektronische Näherungsschalter (A) für die Klassen BC211P12-1M, -1A, -1B wird entsprechend dem Schaltschema auf Seite 28 angeschlossen, für die Klassen BC211T12

-1M,TA12-1M entsprechend dem Schaltschema auf Seite 31.

TASTER-EINSTELLUNG

Der Taster (C, D, Fig. 1) darf kein seitliches Spiel haben, muß sich aber ganz leicht drehen. Stellen Sie dazu die Zentrierachse (E, Fig. 2) mit dem Zentrierstift (F) und der Kontermutter (G) entsprechend ein. Lösen Sie die Schraube (H, Fig. 2) und vermitteln Sie den Taster (C, D) durch seitliches Verschieben der Zentrierachse (E) im Stichplatten- und Drückerfußschlitz. Der Taster muß sich frei bewegen lassen. Ziehen Sie die Schraube (H) wieder an. Hängen Sie die Zugfeder (J, Fig. 1) ein. Der Taster soll auf das Maß 6,5 - 7,5 mm (Fig. 1) zwischen Stichplattenoberfläche und Tasteroberkante in der Sackeinlaufzone eingestellt sein. Zur Einstellung lösen Sie die Mutter (K, Fig. 1) und drehen die Schraube (L) soweit zurück, daß der Schraubenkopf den Magneten im Magnethaltebolzen nicht berühren kann. Lösen Sie die Mutter (M) und drehen Sie die Taster-Anschlagschraube (N) entsprechend ein oder aus bis die richtige Tasterhöhe erreicht ist. BEACHTEN SIE: Wenn der Drückerfuß auf der Stichplatte aufliegt (Transporteur unter der Stichplatte), soll zwischen Oberkante Taster und Unterkante Tasteraussparung im Drückerfuß (siehe Fig. 1) ein Abstand von etwa 1 mm sein.Sichern Sie die eingestellte Tasterhöhe durch Kontern der Mutter (M, Fig. 1).

SWITCHING PRESSURE SETTING

The switching pressure on the feeler is set with screw (L, Fig. 1). Turn screw (L) slowly towards the magnet in the magnet support stud until its head just contacts the magnet, then turn it back ¼ turn, so that the feeler moves freely and the screw head is within the range of influence of the magnet. NOTE: The closer the head of screw (L, Fig. 1) to the magnet the higher the switching pressure on the feeler. Secure the position of screw (L) with lock nut (K).

SWITCHING POINT SETTING

CAUTION! Adjustment has to be done without V-belt and without air pressure.

The electrical switching point of the proximity switch (A, Fig. 1) is determined by screw (Q, Fig. 1). The distance between screw head and the face of the proximity switch is approximately 5/64" (2 mm) (see Fig. 1), when the feeler is in home position. This distance 5/64" (2 mm) is not exactly the same for all switches. Connect the machine electrically. With feeler in home position set the proper switching point as follows:

Loosen nut (P, Fig. 1). Turn screw (Q) away from switch, until the switch switches on. Then turn screw (Q) slowly towards the switch, until the switch switches off. Now turn screw (Q) a further ½ turn towards the switch. Secure this position of screw (Q) with lock nut (P).

SCHALTDRUCK-EINSTELLUNG

Der Schaltdruck am Taster wird mit der Schraube (L, Fig. 1) eingestellt. Drehen Sie die Schraube (L) langsam gegen den Magneten im Haltebolzen, bis der Schraubenkopf gerade am Magneten anliegt. Dann drehen Sie die Schraube ¼ Umdrehung zurück, so daß der Taster leichtgängig bleibt und der Schraubenkopf im Einflußbereich des Magneten liegt. BEACHTEN SIE: Je näher der Schraubenkopf der Schraube (L, Fig. 1) am Magneten ist, um so höher ist der Schaltdruck am Taster. Sichern Sie die Stellung der Schraube (L) durch Kontern der Mutter (K).

SCHALTPUNKT-EINSTELLUNG

VORSICHT! Einstellung ohne Keilriemen und ohne Druckluft durchführen.

Mit der Schraube (Q, Fig. 1) wird der elektrische Schaltpunkt des Annäherungsschalters (A, Fig. 1) bestimmt. Der Abstand zwischen Schraubenkopf und Stirnfläche des Näherungsschalters beträgt in Ruhestellung des Tasters etwa 2 mm (siehe Fig. 1). Dieser Abstand von 2 mm ist nicht bei allen Schaltern genau gleich. Schließen Sie die Maschine elektrisch an. Der genaue Schaltpunkt wird in Ruhestellung des Tasters, wie folgt eingestellt: Lösen Sie die Mutter (P, Fig. 1). Drehen Sie die Schrauben (Q) vom Schalter weg bis der Schalter einschaltet. Dann drehen Sie die Schraube (Q) langsam zum Schalter hin, bis der Schalter ausschaltet. Drehen Sie dann die Schraube (Q) noch ½ Drehung weiter zum Schalter hin. Sichern Sie die Stellung der Schraube (Q) durch Kontern der Mutter (P).

STYLES BC211P11-1, BC211P12-1M, -1A AND -1B:

KLASSEN BC211P11-1, BC211P12-1M, -1A UND -1B:

SCISSORS TYPE THREAD CHAIN CUTTER SETTING

When the air cylinder for the chain cutter (R, Fig. 1) is not activated and the chain cutter (R) is in its home position below the throat plate, the knife tips of the chain cutter (R) should be positioned .020" (0.5 mm) below the throat plate top surface. To obtain this setting, adjust the knife drive lever (S, Fig. 2) and secure this position by tightening the two screws (T, Fig. 2).

In cutting position, above the throat plate, the cutting edges of the chain cutter (R, Fig. 1) should overlap by .012" (0.3 mm) when nut (U, Fig. 2) on the piston rod of the air cylinder butts on the hexagon head stop screw (V).

For adjusting loosen lock nut (W, Fig. 2) and press nut (U) against the hexagon head stop screw (V). Now turn stop screw (V) in or out, as required, until the cutting edges overlap approximately .012" (0.3 mm). Secure the setting of stop screw (V) with lock nut (W).

NOTE: The piston of the air cylinder should not strike against the cylinder inside when actuated. The stroke of piston must be limited by nut (U) striking against hexagon head stop screw (V). Operating pressure of air cylinder: 3 to 4 bar (44 to 59 psi).

REPLACING THE SCISSORS TYPE THREAD CHAIN CUTTER

FADENKETTENSCHEREN-EINSTELLUNG

Wenn der Luftzylinder für die Kettenschere (R, Fig. 1) nicht aktiviert ist und die Kettenschere (R) in ihrer Ausgangslage unter der Stichplatte ist, sollen die obersten Messerkanten der Kettenschere (R) etwa 0,5 mm unter der Stichplattenoberfläche stehen. Stellen Sie dazu den Messerantriebshebel (S, Fig. 2 entsprechend ein und sichern Sie die Stellung durch Festziehen der zwei Schrauben (T, Fig. 2).

In Schneidstellung über der Stichplatte sollen sich die Messerschneiden der Kettenschere (R, Fig. 1) etwa 0,3 mm überlappen, wenn die Mutter (U, Fig. 2) auf der Kolbenstange des Luftzylinders an der Sechskant-Anschlagschraube (V) anschlägt. Zur Einstellung lösen Sie die Kontermutter (W, Fig. 2) und drücken die Mutter (U) gegen die Sechskant-Anschlagschraube (V). Drehen Sie nun die Anschlagschraube (V) nach Bedarf aus oder ein, bis sich die Messerschneiden etwa 0,3 mm überlappen. Sichern Sie die Einstellung der Anschlagschraube (V) durch Kontern der Mutter (W). BEACHTEN SIE: Der Kolben des Luftzylinders darf beim Betätigen nicht im Zylinder anschlagen, der Kolbenweg soll durch Anschlagen der Mutter (U) an der Sechskant-Anschlagschraube (V) begrenzt werden. Betriebsdruck des Luftzylinders: 3 bis 4 bar.

AUSTAUSCH DER FADENKETTENSCHERE

The knives of the chain cutter can not be changed individually. The complete chain cutter part No. 10069 has to be replaced.

Remove left end cover, presser foot and throat plate. Turn pulley until the feed dog is in its front position. Loosen nut (O, Fig. 2) and screw (Z). Pull the thread chain cutter to the front and take it out of the machine.

Assemble the new thread chain cutter. Insert the slot on the rear knife pilot on the pin of the throat plate support. Tighten front knife with screw (Z) and lock with nut (O). Check if the cutting edges overlap approximately .012" (0.3 mm).

Remount throat plate, presser foot and left end cover.

RE-SHARPENING THREAD CHAIN CUTTER KNIVES

The knives of the chain cutter can be re-sharpened as long as the cutting edges will overlap approximately .012" (0.3 mm) and the knife pilot clears on the bottom surface of the throat plate when in cutting position. The knife pilot should not contact the bottom surface of the throat plate, because the stroke of the chain cutter must be limited by the nut (U, Fig. 2) striking against the hexagon head stop screw (V).

Die Messer der Kettenschere können nicht einzeln ausgetauscht werden. Es muß immer die komplette Schere Teil Nr. 10069 ausgewechselt werden.

Entfernen Sie das linke Abschlußblech, den Drückerfuß und die Stichplatte. Drehen Sie die Riemenscheibe, bis der Transporteur in seiner vorderen Stellung ist. Lösen Sie die Mutter (O, Fig. 2) und die Schraube (Z). Ziehen Sie die Fadenkettenschere nach vorne und nehmen Sie sie aus der Maschine.

Montieren Sie die neue Schere. Hängen Sie den Schlitz im hinteren Messerschenkel am Stift im Stichplattenträger ein. Befestigen Sie mit der Schraube (Z) den Messerschenkel wieder und kontern Sie mit der Mutter (O). Prüfen Sie ob die Messerschneiden der Schere etwa 0,3 mm überlappen. Montieren Sie die Stichplatte, den Drückerfuß und das linke Abschlußblech wieder.

NACHSCHLEIFEN DER FADENKETTENSCHEREN-MESSER

Die Kettenscheren-Messer können nur so oft nachgeschliffen werden, solange sich die Schneiden etwa 0,3 mm überlappen und der Messerschenkel in Schneidstellung an der Stichplattenunterlage freigeht. Der Messerschenkel darf die Unterseite der Stichplatte nicht berühren, da die Hubbegrenzung der Kettenschere durch die an der Sechskant-Anschlagschraube (V, Fig. 2) anschlagende Mutter (U) erfolgen muß.

SETTING THE TIME RELAYS IN THE SWITCH BOX OF THE SEWING STATION

EINSTELLUNG DER ZEITRELAIS IM SCHALTKASTEN DER NÄHSTATION

When the bag is closed the thread chain cutter should cut at the moment the sewing machine stops and the bag conveyed on just tightens the thread chain.

The time delay up to the cutting action is set on the time delay relay D1, the operating time of the solenoid valve is set on the impulse relay D2 and the time delay up to the stop of the motor is set on the time delay relais D3 in the switch box of the UNION SPECIAL sewing station 20600 div. BC.

CAUTION! WHEN SETTING THE TIME RELAYS, THERE IS LINE-VOLTAGE ON THE OPEN SWITCH BOX.

Wenn der Sack zugenäht ist, soll die Fadenkettenschere in dem Augenblick schneiden, in dem die Nähmaschine stillsteht und der auf dem Transportband weiterlaufende Sack die Fadenkette gerade strafft.

Die Verzögerungszeit bis zum Schneidvorgang kann am Verzögerungsrelais D1, die Anzugszeit des Magnetventils kann am Impulsrelais D2 und die Verzögerungszeit bis zum Anhalten des Motors kann am Verzögerungsrelais D3 im Schaltkasten der UNION SPECIAL Nähstation 20600 div. BC eingestellt werden.

VORSICHT! BEIM EINSTELLEN DER ZEITRELAIS IM OFFENEN SCHALTKASTEN LIEGT NETZSPANNUNG AN.

D1 D2 D3

TIME RELAYS / ZEITRELAIS

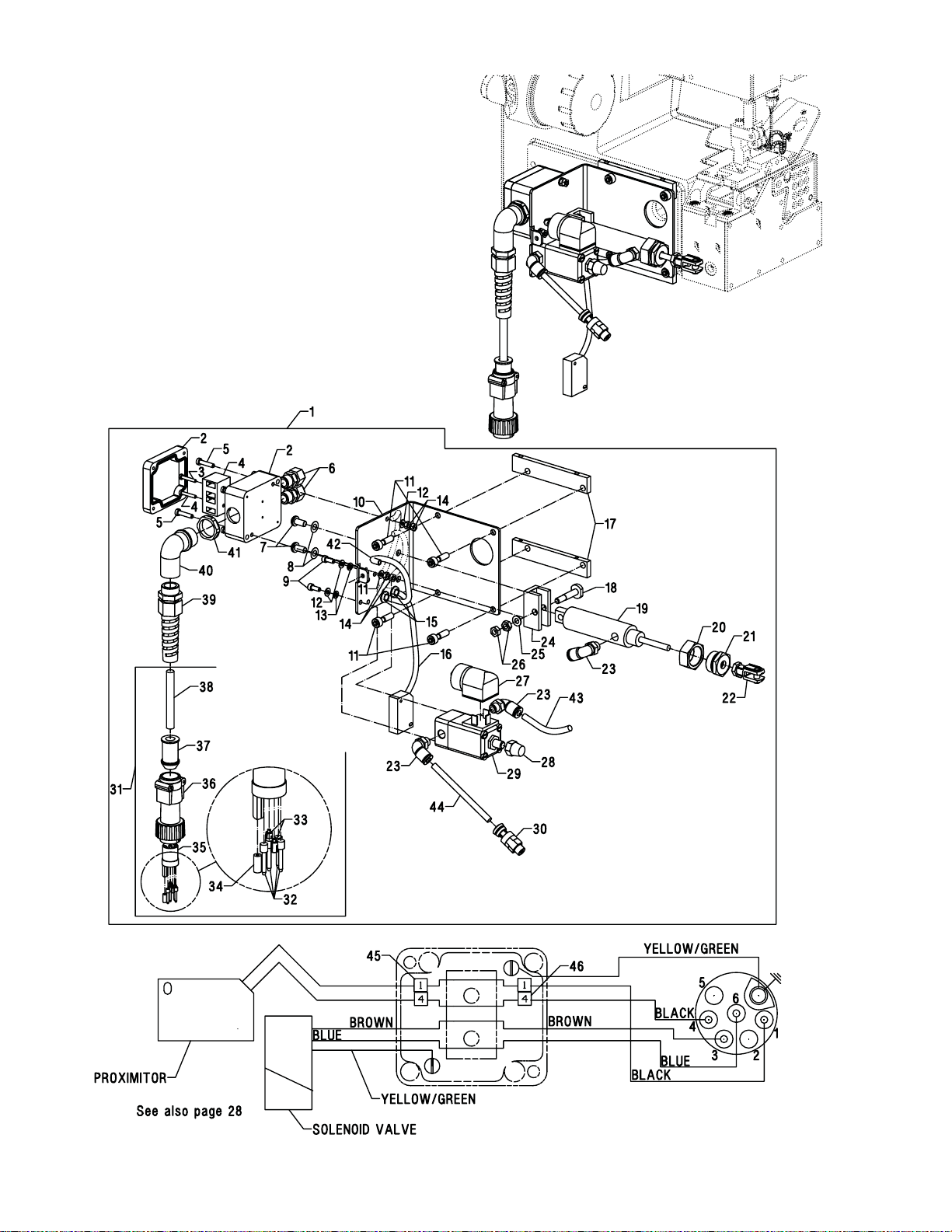

WIRING DIAGRAM

SCHALTSCHEMA

STYLES BC211P12-1M, -1A, -1B

Pay attention to the numbers on contact insert of plug when connecting the cable leads.

When assembling the plug choose builtin position “A” for the contact insert, i.e. screw driver slot, ground contact and the letter “A” on the contact insert must point to the wide stay on the plug housing after being pushed in and locked (see illustration).

KLASSEN BC211P12-1M, -1A, -1B

Beachten Sie beim Anschließen der Kabeladern die Ziffern am Kontrakträger des Steckers.

Wählen Sie beim Zusammenbau des Stekkers die Einbaustellung „A“ für den Kontaktträger, d. h. Schraubendreherschlitz, Erdungskontakt und der Buchstabe „A“ auf dem Kontaktträger müssen nach dem Eindrücken und Verriegeln auf den breiten Steg des Steckergehäuses zeigen (siehe Abbildung).

STYLES BC211T11-1, BC211T12-1M AND TA12-1M:

KLASSEN BC211T11-1, BC211T12-1M UND TA12-1M:

TAPE CUTTER KNIFE ADJUSTMENTS

1. Install lower knife. Keep lock screws (A) on lower knife loose. Make sure lock screws do not protrude past knife surface to insure no interference.

2. Loosen lock screw (B). Set eccentric (C) to have movable knife overlap stationary knife by 1/32" (0.8 mm). Lock screws (B). Maintain movable knife in down position.

3. Loosen lock screw (D) and screw (E). Turn knife pressure screw (F) so movable knife has 40-50N (9-11 lbs.) force in and out. Make sure that screw (G) will not rotate. Turning screw (F) clockwise increases pressure. Lock screw (G) again with screw (E) and retighten lock screw (D).

4. Turn screw (H) to slightly contact lower knife against movable knife.

5. Turn screw (I) to touch stationary knife slightly more than screw (H), and touch movable knife.

EINSTELLUNG DES BANDABSCHNEIDERS

1. Bauen Sie das Untermesser an. Lassen Sie dabei die Befestigungsschrauben (A) des Untermessers lose. Stellen Sie sicher, daß diese nicht aus dem Untermesser herausragen.

2. Lösen Sie die Sicherungsschrauben (B). Stellen Sie den Exzenter (C) so ein, daß das bewegliche Messer das Untermesser um 0,8 mm überlappt. Ziehen Sie die Schrauben (B) wieder an und bringen Sie das bewegliche Messer wieder in die untere Position.

3. Lösen Sie die Sicherungsschraube (D) und den Gewindestift (E). Drehen Sie die Messerdruck-Gewindehülse (F) so ein, daß das bewegliche Messer mit 40-50 N Kraft am Untermesser anliegt. Stellen Sie dabei sicher, daß sich die Schraube (G) nicht mitdreht. Drehen der Messerdruck-Gewindehülse (F) im Uhrzeigersinn erhöht den Druck. Kontern Sie die Schraube (G) wieder mit dem Gewindestift (E) und ziehen Sie die Sicherungsschraube (D) an.

4. Drehen Sie den Gewindestift (H) ein, bis das Untermesser das bewegliche Messer leicht berührt.

5. Drehen Sie den Gewindestift (I) etwas weiter als den Gewindestift (H) ein, bis das Untermesser das bewegliche Messer berührt.

6. Turn screw (K) to slightly contact lower knife against movable knife. Lock screws (A). This determines the shear angle. Check shear angle by cutting the tape paper easily.

SHEAR ANGLE MUST BE AS SLIGHT AS POSSIBLE FOR LONG LASTING KNIFE WEAR.

7. Repeat above procedure if knives are not cutting properly.

8. Lightly oil knife edges.

NOTE: Lightly apply grease to needle bearings and movable parts when shafts are removed for cleaning or replacement.

6. Drehen Sie den Gewindestift (K) ein, bis das Untermesser das bewegliche Messer leicht berührt. Ziehen Sie die Schrauben (A) an. Dies bestimmt den Schnittwinkel. Der Schnittwinkel ist korrekt eingestellt, wenn sich das Papierband leicht schneiden läßt.

STELLEN SIE DEN SCHNITTWINKEL SO GERING WIE MÖGLICH EIN, UM EINE LANGE LEBENSDAUER DER MESSER ZU GEWÄHRLEISTEN.

7. Wiederholen Sie die obige Vorgehensweise, falls die Messer nicht korrekt schneiden.

8. Ölen Sie die Messerkanten leicht.

BEACHTEN SIE: Die Nadellager und Teile, die sich bewegen, müssen nach dem Reinigen oder Austausch leicht eingefettet werden.

REPLACING THE TAPE CUTTER

AUSTAUSCH DES BANDABSCHNEIDERS

Remove left end cover and solenoid impulse valve. Remove two mounting screws (L) and replace tape cutter.

Remount tape cutter with two mounting screws (L) so that lower knife edge is .020" (0.5 mm) below top of the throat plate.

Remount the parts removed.

CAUTION! Do not remove knife guard (M) while tape cutter is in operation!

Entfernen Sie das linke Abschlußblech und das MagnetImpulsventil. Entfernen Sie die beiden Befestigungsschrauben (L) und tauschen Sie den Bandabschneider aus. Bauen Sie den Bandabschneider mit den beiden Befestigungsschrauben (L) wieder so an, daß die Untermesserkante 0,5 mm unterhalb der Stichplattenoberfläche ist. Montieren Sie die entfernten Teile wieder.

ACHTUNG! Messerschutz (M) nicht entfernen, während der Bandabschneider in Betrieb ist.

TAPE FOLDER FOR STYLE BC211T12-1M

The folder has to be aligned with the support rods to the top surface of throat plate. The height should be adjusted so, that the tape fully covers the bag opening and the seam is located in the lower third of the tape.

The folder can be adjusted for tape widths from 1 31/32 to 2 3/4" (50 to 70 mm). Set the guides so, that the bag opening will be bound equally.

Tape Band

BANDEINFASSAPPARAT FÜR DIE KLASSE BC211T12-1M

Der Apparat wird mit den Trägerbolzen zur Stichplattenoberfläche ausgerichtet. Die Höhe muß so eingestellt werden, daß das Einfaßband die Sacköffnung voll umschließt und die Naht etwa im unteren Drittel des Bandes liegt.

Der Apparat kann für Bandbreiten von 50 bis 70 mm eingestellt werden. Stellen Sie die Führungen so, daß die Sacköffnung gleichmäßig eingefaßt wird.

Seam Naht

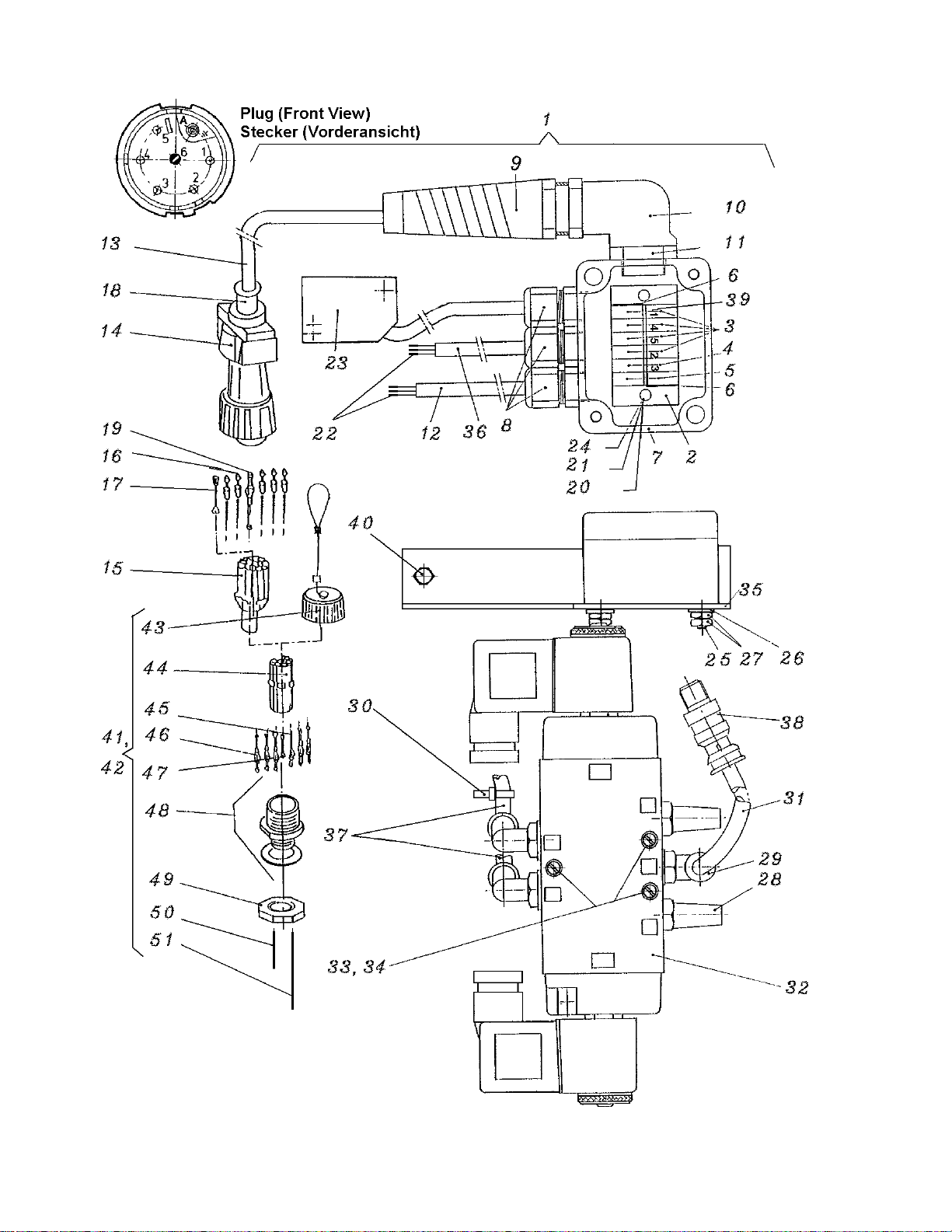

WIRING DIAGRAM

SCHALTSCHEMA

STYLES BC211T12-1M, TA12-1M

Pay attention to the numbers on contact insert of plug, cable leads and terminal block when connecting the cable leads.

KLASSEN BC211T12-1M, TA12-1M

Beachten Sie beim Anschließen der Kabel-adern die Ziffern am Kontakträger des Steckers, an den Kabeladern und an der Klemmleiste.

Wählen Sie beim Zusammenbau des Steckers die Einbaustellung „A“ für den Kontaktträger, d. h. Schraubendreherschlitz, Erdungskontakt und der Buchstabe „A“ auf dem Kontaktträger müssen nach dem Eindrücken und Verriegeln auf den breiten Steg des Steckergehäuses zeigen (siehe Abbildung).

Proximity Switch Näherungsschalter

Solenoid Impulse Valve Magnet-Impulsventil

NEEDLE / LOOPER SYNCHRONISATION NADEL-/ GREIFERSYNCHRONISIERUNG

1. Sychronize with TT148 Sychronization Gauge Kit

1. Synchronisieren mit Sychronsier-Teilesatz TT148

Remove the looper and insert the test pin (I) 1/4" (6.35 mm) diameter x 1 3/4" (4.5mm) long, in the looper holder and lock the rod when there is 1/4" protruding above the throat plate.

Position the needle at the bottom of its stroke. Install the dial indicator (J) on the top of the machine.

Set the indicator dial to zero when the looper holder is at the farthest right position.

Turn the handwheel in clockwise direction until the test pin (I) touches the throat plate. Record the number of revolutions and final indicator reading.

Turn the handwheel counterclockwise until the dial indicator reads "0" when the looper is again at the right end of stroke.

Continue to turn the handwheel counterclockwise until the test pin (I) touches the throat plate again. Record the number of revolutions and final indicator reading.

The indicator must travel the same amount of revolutions in each direction. The final indicator reading must be within .008" (0.2mm) of the first reading.

If the indicator does not return to zero, adjustment can be made by slightly turning (lower unit) 10042 Belt Sprocket and lightly locking one of the (lower unit) screws (F). If there is a lower number reading of the indicator on looper front travel, turn slotted sprocket counterclockwise. If there is a lower number reading of the indicator at looper rear travel, turn slotted sprocket clockwise.

Entfernen Sie den Greifer und setzen Sie den Teststift (I),

6.35 mm Durchmesser x 44.5 mm lang, in den Greiferhalter und ziehen Sie ihn so fest, daß er 6.35 mm über die Stichplatte hinausragt.

Stellen Sie die Nadel in Nadeltiefstellung. Montieren Sie die Meßuhr (J) auf das Maschinenoberteil.

Stellen Sie Anzeige auf "0" wenn der Greiferhalter in seiner rechten Endstellung ist.

Drehen Sie das handrad im Uhrzeigersinn bis der Teststift (I) die Stichplatte berührt. Notieren Sie die Anzahl der Umdrehungen und die Messuhranzeige.

Drehen Sie das Handran gegen den Uhrzeigersinn bis die meßuhr "0" azeigt und der Greifer weider in seiner rechten Endstellung ist.

Drehen Sie das Handran weiter gegen den Uhrzeigersinn, bis der teststift (I) wieder die Stichplatte berührt. Notieren Sie die Anzahl der Umdrehungen und die Messuhranzeige.

Die Messuhr muss die gleiche Anzahl von Umdrehungen in beiden Richtungen anzeigen. Die letzte Anzeige darf nicht mehr als 0.2 mm von der ersten Anzeige abweichen. Wenn die Anzeigenabweichung nicht gegen "0" geht, können Sie eine Feineinstellung durchführen, indem Sie das Zahnriemenrad am Unterteil leicht verdrehen und mit einer der Schrauben (F) sichern. Falls die Anzeige am vorderen Greiferlängsweg niedriger ist, drehen Sie das geschlitzte Zahnriemenrad gegen den Uhrzeigersinn; falls die Anzeige am hintern Greiferlängsweg niedriger ist, drehenSie das geschlitzte Zahnriemenrad im Uhrzeigersinn.

Tighten the three screws (F) to 100 in lb (11.5 Nm) after adjustment is made.

2. Synchronize without TT148 Synchronization Gauge Kit If no indicator is available, set the synchronization measur-

ing with a slide caliper or steel ruler. Set the looper gauge to 13/54" (5mm). Check the synchronization by moving the looper rearward behind the needle scarf. Continue moving the looper to the left so that the top of the needle eye (L) is flush with the bottom of the looper blade (K). Measure the distance from the looper tip to the left side of the needle (M). Move the looper in the opposite direction to where the looper is in front of the needle. Set the top of the needle eye (L) flush with the looper blade (K), the same as above. Measure the looper point to the left side of the needle. Both measurements should be the same within 1/64" (0.4mm) (M).

If the measurement with the looper in front of the needle is less than the rear, turn the slotted sprocket counterclockwise. If the measurement is less with the looper behind the scarf of the needle, turn the slotted sprocket clockwise.

Tighten the three screws (F) to 100 in lb (11.5Nm).

Ziehen Sie die drei Schrauben (F) nach der Feineinstellung mit 11.5 Nm an.

2. Sychronisieren ohne Sychronisier-Teilesatz TT148 Falls keine Messuhr verfügbar ist, führen Sie die Synchronisiermessung mit einer Schublehre oder einem Stahllineal durch. Stellen Sie den Greiferabstand auf 5 mm ein. Prüfen Sie die Synchronisation durch Verschieben des Greifers hinter die Hohlkehle der Nadel. Bewegen Sie den Greifer weiter nach links bis die Oberkante des Nadelöhrs (L) mit der Unterkante der Greiferklinge (K) auf gleicher Höhe ist. Messen Sie den Abstand von der Greiferspitze bis zur linken Seite der Nadel (M). Bewegen Sie den Greifer in entgegengesetzter Richtung vor die Nadel. Stellen Sie die Oberkante des Nadelöhrs (L) mit der Unterkante der Greiferklinge (K) wie oben auf gleiche Höhe. Messen den Abstand der Greiferspitze zur linken Seite der Nadel. Beide Messungen sollen innerhalb

0.4 mm (M) liegen. Falls der Abstand Greiferspitze zur Nadel, Greifer vor der Nadel, kleiner ist als der Abstand Greiferspitze zur Nadel, Greifer hinter der Nadel, drehen Sie das geschlitzte Zahnriemenrad gegen den Uhrzeigersinn; falls der Abstand Greiferspitze zur Nadel, Greifer vor der Nadel, größer ist als der Abstand Greiferspitze zur Nadel, Greifer hinter der Nadel, drehen Sie das geschlitzte Zahnriemenrad im Uhrzeigersinn. Ziehen Sie die drei Schrauben (F) mit 11.5 Nm an.

SETTING THE TIME RELAYS IN THE SWITCH BOX OF THE SEWING STATION.

EINSTELLUNG DER ZEITRELAIS IM SCHALTKASTEN DER NÄHSTATION

When the bag is closed the tape cutter should cut at the moment the sewing machine stops and the bag conveyed on just tightens the tape.

The time delay for braking the motor up to the cutting action is set on the time delay relay D3 in the switch box of the UNION SPECIAL sewing station 20600 div. BC.

The switch box of the sewing stations includes an other time relay D5 in switching position 2 with turning knobs P1 and P2.

Because of the tape cutter design of this machine, the tape with thread chain is cut at the start to obtain equal projecting lengths of tape on both ends of the bag.

In switching position 1 only cutting of the trailing tape at the end of the bag is initiated.

Choose the time delay between the start of the sewing machine and the cutting of the tape on turning knob P1 of time relay D5 so that the projecting length of tape will be approx. 1 1/2" (35 mm). The time delay up to the cutting action at the stop of the machine is set on the turning knob P2 of time delay relay D5.

and stop of the machine,

Wenn der Sack zugenäht ist, soll der Bandabschneider in dem Augenblick schneiden, in dem die Nähmaschine stillsteht und der auf dem Transportband weiterlaufende Sack das Einfaßband gerade strafft.

Die Verzögerungszeit zum Abbremsen des Motors bis zum Schneidvorgang kann am Verzögerungsrelais D3 im Schaltkasten der UNION SPECIAL Nähstation 20600 div. BC eingestellt werden.

Im Schaltkasten der Nähstation befindet sich ein weiteres Zeitrelais D5 in Schalterstellung 2 mit Drehknöpfen P1 und P2.

Bedingt durch die Konstruktion des Bandabschneiders dieser Maschine wird das Reiterband mit Fadenkette beim Start und Stopp der Maschine geschnitten, damit der Bandüberstand an beiden Sackenden etwa gleich groß ist.

In Schalterstellung 1 wird nur Schneiden des Bandendes am Sackende ausgelöst.

Wählen Sie die Verzögerungszeit zwischen Start der Nähmaschine und Schneiden des Bandes am Drehknopf P1 des Verzögerungsrelais D5 so, daß ein Bandüberstand von etwa 35 mm bleibt.

Die Verzögerungszeit bis zum Schneidvorgang beim Stop der Maschine wird am Drehknopf P2 des Verzögerungsrelais D5 eingestellt.

CAUTION! WHEN SETTING THE TIME RELAYS, THERE IS LINE-VOLTAGE ON THE OPEN SWITCH BOX.

D3 D5

TIME RELAYS / ZEITRELAIS

VORSICHT! BEIM EINSTELLEN DER ZEITRELAIS IM OFFENEN SCHALTKASTEN LIEGT NETZSPANNUNG AN.

SWITCHING POSITION 2 SCHALTERSTELLUNG 2

TROUBLE SHOOTING

FEHLERSUCHE

SMELBORPNOITULOSDNAESUACEMELBORPGNUSÖLDNUEHCASRU

sparwdaerhteldeeN

repooldnuora

.gniwes

elihwsdaerhtnekorB

enoc

alper

.sehctitsdemroflaMdaerhtnitondaerhT:ESUAC

.steleye

.margaid

nosyerfdaerhteldeeN

.gabfoedisrednu

.ylthgils

otnoitcesgniniahc

.noitacificeps

.repoolec

atertaegde

tonnoitcesgniniahC:ESUAC

teS

:NOITULOS.niahcgnipmalc

daerhtnopugnidaerhT:ESUAC

.enihcamgniwesot

sdaerhtetarapeS:NOITULOS

.ecnerefretniynamorf

.tnulbpitrepooL:esuaC

rorrubffoenotS:NOITULOS

.tnulbpiteldeeN:ESUAC

.eldeenecalpeR:NOITULOS

tcerrocroylbmessanoisnet

gnidaer

htotdaerhT:NOITULOS

prahssahrepooL:ESUAC

.noitropreni

egdeprahsffuB:NOITULOS

.tlekciweg

.snehäN

.ehcitslheFrednatahrefierG:EHCASRU

refierGnedtsinedafledaN

seddnerhäwhcurbnedaF

.enihcsamhäN

.nedäFnetmmelk

.tgidä

hcseb

.refierGned

.tgidähcs

.ledaN

driwetteknedaF:EHCASRU

.tmmelkeglietletteKmovthcin

-nilhcsmunnedaF:EHCASRU

usunoknedaFnehcsiwzgnug

-reveideiSnesöL:GNUSÖL

tsieztipsrefierG:EHCASRU

eideiSnetargtnE:GNUSÖL

eiSneztesreredoeztipsefierG

-ebeztipsledaN:EHCASRU

eidei

SneztesrE:GNUSÖL

rednithcinnedaF:EHCASRU

.nesÖnegithcirned

.niemargaiD-ledäfniE

.thcieletnaKefrahcs

niredognuthcirniennapS-nedaF

ßämegeiSnledäF:GNUSÖL

.etnakefrahcseniegnutlahkcüR

eideiSnereiloP:GNUSÖL

.gabfo

.gab

.aera

ntrohS

.gab

.noitarepo

tratstasehctitsdeppikS

fomottobnostucdeeF

.prahs

hctitsninrotsiepaT

sehctitsfosse

otnoepatgniweselihw

thgils

seode

guagerusserpliO

gnirudnoitcnufton

lreporpgnipmalc

.noitacificeps

.ylthgilshteetgod

.noisnetdaerht

OITULOS

.leerepat

.sretlifenil

tonnoitcesniahC:ESUAC

:NOITULOS.y

otnoitcesgniniahcteS

.erusserptoofresserp

rcserusserperusserp

.ylbmessanoisnet

.lairetamngierofhtiw

dnagniniahchcumooT:ESUAC

taerusserpecudeR:NOITULOS

.swe

oothteetgoddeeF:ESUAC

deeffospitenotS:NOITULOS

eldeenhcumooT:ESUAC

eldeenecudeR:N

daerhteldeentanoisnetdaerht

nokcabgnidlohepaT:ESUAC

suounitnocetaerC:NOITULOS

.leerepatnogard

delliferasretlifeniL:ESUAC

ni-tliubehtecalpeR:NOITULOS

.tgidähcs

hcitslheF

.nessireg

.kcaSned

.thcin

-nUrednatsinedafledaN

-ebsekcaSsedetiesret

.gnu

tielnA

.gnafnakcaSmae

nanegnureikramtropsnarT

.sekcaSsedetiesretnUred

NUSÖL

-niehcierebhcitSmidnaB

dnerhäwehcitSetzrükreV

fuasnehänfuadnaBsed

treinoitknufregieznalÖ

sbeirteBseddnerhäw

.tfpots

.kcurdßufrekcürD

.nebuarhcs

.frahcsuz

.gnunnapsned

driwetteknedaF:EHCASRU

.tmmelkeglietetteKmovthcin

sadeiSnereinoitisoP:GNUSÖL

reddnehcerpstnelietletteK

dnuletteKrehohuZ:EHCASRU

nedeiS

nereizudeR:GNUSÖL

-lletsniE-kcurDnednakcurD

enhäz-ruetropsnarT:EHCASRU

eideiSneheiZ:G

.bathcielenhäzruetropsnarT

-afledaNehohuZ:EHCAS

eideiSnregnirreV:GNUSÖL

rednagnunnapsnedafledaN

.gnuthcirniennapS-nedafledaN

madriwdnaB:EHCASRU

.tsmerbegretlahnellordnaB

-dnaBeideiSnelletS:GNUSÖL

-nellordnaBmaelietsgnurhüf

dnaBsadßad,nieosretlah

.driwnegozegbagignägthciel

-revdnisretliflÖ:EHCZSRU

eideiSneztesrE:GNUSÖL

.retliflÖnetuabegnie

VIEWS AND DESCRIPTION

OF PARTS

DARSTELLUNGEN UND

TEILEBESCHREIBUNGEN

BUSHINGS

BUCHSEN

Ref. No.

Pos. Nr.

*1. *2.

4. *5. *6.

7. *8.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

*23.

24. *25. *26. *27. *28.

29.

30. *31.

32.

Part No. Teil Nr.

10044AL 10054B 10044BR 660-1033 10044CGL 10044DGL 660-1138 10044XGL 660-1137 660-1085 GR-10044Y TA0950806R0 10044AV 660-1021 660-1032 10095G VV660-1044 CSS8151230SP G10044T 999-256F 660-1018 10044AU 10044SGL 10044AH 10044EGL 10044GGL 10044PGL 10044FGL 10044AW CO66 10044GL 660-1138

Bushing, needle bar, upper Bushing, needle bar, lower Bushing, presser bar Lip Seal Bushing, needle thread control Bushing, needle thread control "O" Ring, for 10044DGL Bushing, main shaft "O" Ring, for 10054B Lip Seal Bushing, with oil tube Plug Bushing, needle guard Washer, thrust Lip Seal Nut Pin Screw, set Bushing, looper drive

Lip Seal

"O" Ring, for G10044T Bushing, looper drive Bushing, looper drive cross shaft Bushing Bushing Bushing, crank shaft Bushing, knife drive Bushing Bushing, needle guard Plug Bushing, knife drive "O" Ring, for 10044GL

BeschreibungDescription

Nadelstangenbuchse Nadelstangenbuchse Buchse Wellendichtring Buchse, Nadelfadenkontrolle Buchse, Nadelfadenkontrolle Dichtungsring, Für 10044DGL Buchse, Hauptwelle Dichtungsring, Für 10054B Wellendichtring Buchse mit Ölrohr Schutzstopfen Buchse, Nadelanschlag Scheibe Wellendichtring Mutter Stift Gewindestift Buchse, Greiferantrieb

Wellendichtring

Dichtungsring, Für G10044T Buchse, Greiferantrieb Buchse, Greiferantrieb Buchse Buchse Buchse, Kurbelwelle Buchse, Messerantrieb Buchse Buchse, Nadelanschlag Verschlußstopfen Buchse, Messerantrieb Dichtungsring, Für 10044GL

Amt. Req.

Anzahl

1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

* Secured with loctite # 680 * Gesichert mit Loctite Nr. 680

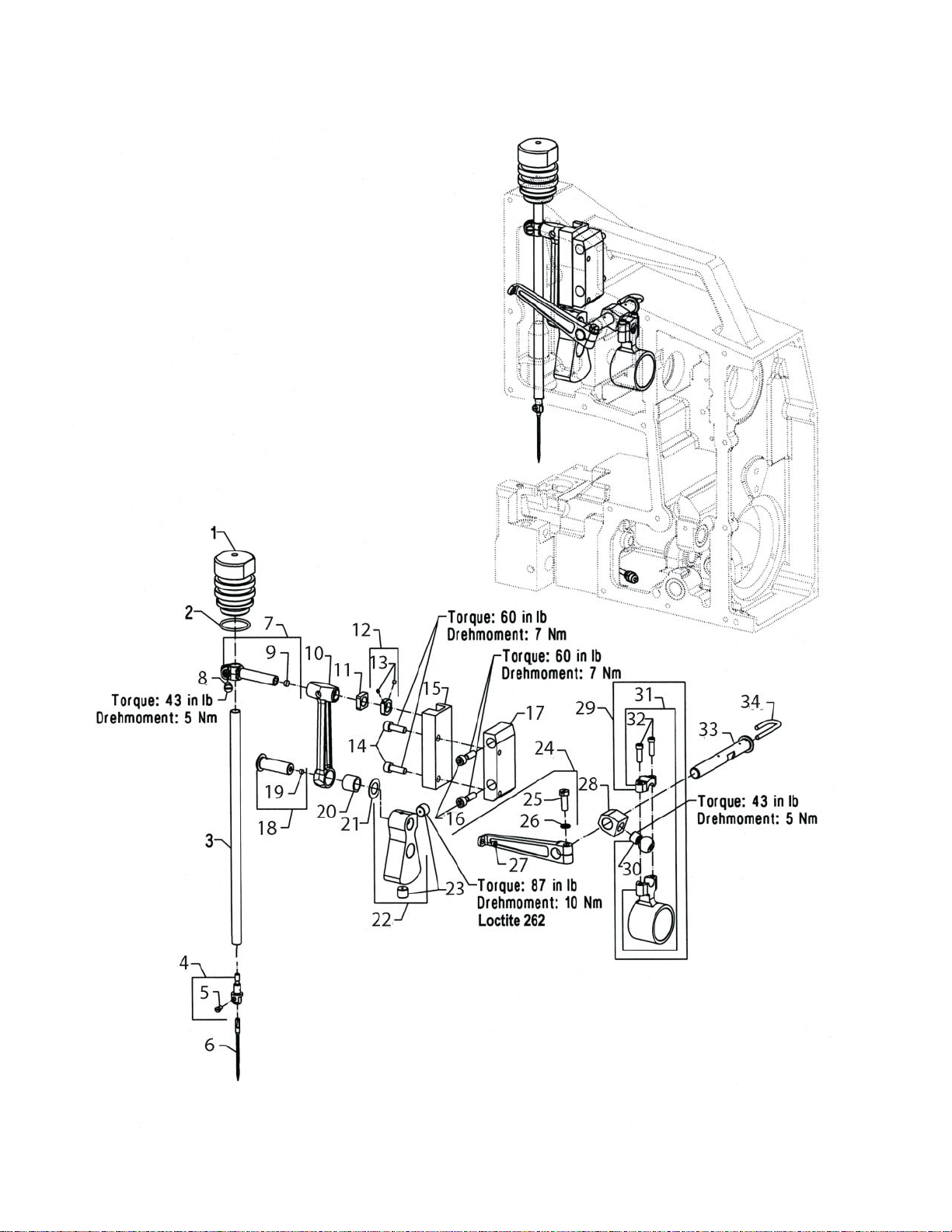

NEEDLE BAR DRIVE

NADELSTANGENANTRIEB

Ref. No.

Pos. Nr.

*9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

*19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29. *30. *31.

32.

33.

34.

Part No. Teil Nr.

10096 660-1141 10017B C10018C CSS6110650TP 9848GF250/100 10016B SS6150810SP

----10045N 10038A 10033H SS8080410TP SS6151812TP 10037 SS6152212SP 10083 10047B

----660-1037 660-1059 10091 22894AV 10048A CSS9151740CP CWP0621026SP B1124804000 10016A 29126FP

-----

----SS6121610TP 10022G CL21

Guard, needle bar "O"Ring, for 10096 Needle Bar Needle Head

Screw Needle Needle Bar Connection

Screw

Plug Connecting Rod, needle drive Block, slide Collar, needle bar connection

Screw Screw Guide, needle drive Screw Bracket, needle drive guide Crank Pin, needle drive

Plug Bearing, caged needle Washer Counterweight, needle drive

Screw, set Lever, needle thread

Screw

Washer

Eyelet, thread

Connection Bearing Assembly

Screw, ball

Bearing, ball joint

Screw Shaft, needle bar connection Wick

BeschreibungDescription

Nadelstangenschutz Dichtungsring, für 10096 Nadelstange Nadelkopf

Schraube Nadel Nadelstangenverbindung

Schraube

Stopfen Nadelantriebsverbindungsstange Kulissenstein Stellring, Nadelstangenverbindung

Schraube Schraube Führung für Nadelantrieb Schraube Halter für Nadelantriebsführung Kurbelzapfen für Nadelantrieb

Stopfen Nadellager Scheibe Gegengewicht Nadelantrieb

Gewindestift Nadelfadenhebel

Schraube

Scheibe

Fadenöse

Antriebsstück Lager, komplett

Kugelschraube

Kugellager

Schraube Nadelstangenverbindungswelle Docht

Amt. Req.

Anzahl

1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 2 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 2 1 1

*NOTE: Not sold separately *HINWEIS: Nicht einzeln erhältlich

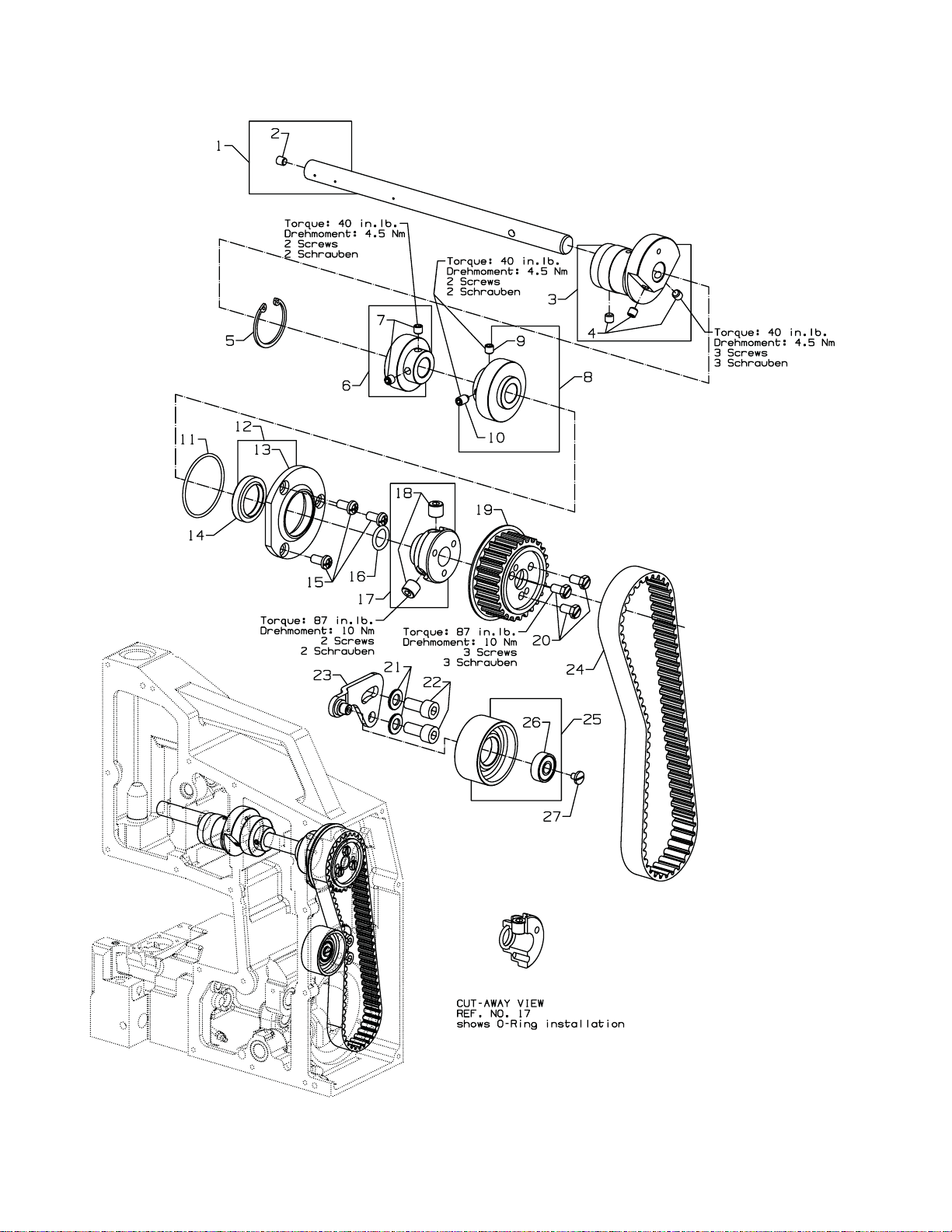

UPPER MAIN SHAFT

OBERE HAUPTWELLE

Ref. No.

Pos. Nr.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

Part No. Teil Nr.

10022F TA0370601M0 10040B SS8660612TP 660-1029 29476ZS SS8660612TP 10033M SS8660612TP SS8661212TP 660-1147 10042K 10042F 660-1103 CSS4151215SP 660-212 10021D 22894AV 10021E SS9151120CP 95953 SM6081802TP 10067 10042J 10076 660-1041 SS7110570SP

Main Shaft, upper

Plug Eccentric Screw, set Ring, retaining Bearing,assembly

Screw, set Sprocket, belt

Screw, set

Screw, set "O" Ring Flange Assembly

Flange

Lip Seal Screw "O" Ring Hub Screw, set Pulley, belt Screw Washer Screw Lever, belt tension Belt, timing Roller, tension Bearing, ball Screw

BeschreibungDescription

Obere Hauptwelle

Stopfen Exzenter Gewindestift Sicherungsring Kugellager

Gewindestift Zahnriemenritzel

Gewindestift

Gewindestift Dichtungsring Flansch, komplett

Flansch

Wellendichtring Schraube Dichtungsring Nabe Gewindestift Zahnriemenrad Schraube Scheibe Schraube Riemenspanner Zahnriemen Spannrolle Kugellager Schraube

Amt. Req.

Anzahl

1 1 1 3 1 1 1 1 1 1 1 1 1 1 3 1 1 2 1 3 2 2 1 1 1 1 1

CRANKSHAFT ASSEMBLY KURBELWELLE, KOMPLETT

Ref. No.

Pos. Nr.

**1.

1A.

2A.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

*20.

21.

*22.

23.

*24.

25.

26.

27.

28.

29.

30.

31.

32. *33. *34.

35.

36.

37.

38. *39.

40.

41.

42.

43.

44.

45.

46.

47.

48.

Part No. Teil Nr.

10021FN 95510 C10021F C22894AV 10084A CSS9151420TP WP0621016SD 10042 10021B 22894AV 660-1028 SS6151440SP 29126FT 660-1104 SS4111215SP 10042C 660-1031 660-1103 10042B SS6121060SP 10035A 10045C SS7121610SP 10013 22894AV 10022 10040 SS8660612TP 29126FS 10095E 660-1047 10042A SS8660612TP 96519 10045H 660-1036 10040A SS1110840SP 10082D 22599F 10037E 10085 SS8661012TP SS7080520SP SM6043002TN 660-1035 10022D 10033C SS8660612TP 29477NT

Handwheel

Screw, set

Pulley, adjustable

Screw, set Washer, felt Screw Washer Sprocket, feed drive Hub

Screw, set "O" Ring Screw Crankshaft Assembly

"O" Ring

Screw

Flange Cover

Bearing

Lip Seal

Flange

Screw

Guide Fork

Connecting Rod

Screw

Looper Drive Rocker

Screw, set

Crankshaft Eccentric, looper drive

Screw, set Stitch Length Adj. Mechanism

Nut

Washer

Flange

Screw, set

Pin Connecting Rod Bearing, needle Eccentric Screw Cover Screw, adjustment Disc Segment Disc

Screw, set

Screw Screw

Bearing Crankshaft, for BC211P01-1 Collar

Screw

Crankshaft Subassembly

BeschreibungDescription

Handrad

Gewindestift

Riemenscheibe, verstellbar

Gewindestift Filzscheibe Schraube Scheibe Zahnriemenrad, Transportantrieb Nabe

Gewindestift Dichtungsring Schraube Kurbelwelle, klompett

Dichtungsring

Schraube

Flanschabdeckung

Lager

Wellendichtring

Flansch

Schraube

Führungsgabel

Verbindungsstange

Schraube

Greiferantriebshebel

Gewindestift

Kurbelwelle Greiferantriebsexzenter

Gewindestift Stichsteller

Mutter

Tellerfeder

Flansch

Gewindestift

Stift Verbindungsstange Nadellager Exzenter Schraube Deckel Schraube Scheibensegment Scheibe

Gewindestift

Schraube Schraube

Lager Kurbelwelle, für BC211P01-1 Stellring

Schraube

Kurbelwelle, teilkomplett

Amt. Req.

Anzahl

1 2 1 3 1 3 3 1 1 2 1 3 1 1 3 1 1 1 1 2 1 1 4 1 1 1 1 2 1 2 4 1 2 1 1 1 1 2 1 1 1 1 2 2 2 1 1 1 2 1

*NOTE: Not sold separately *HINWEIS: Nicht einzeln erhältlich

** For styles BC211P11-1N1, -1N2, -1N3 ** Für Typen BC211P11-1N1, -1N2, -1N3

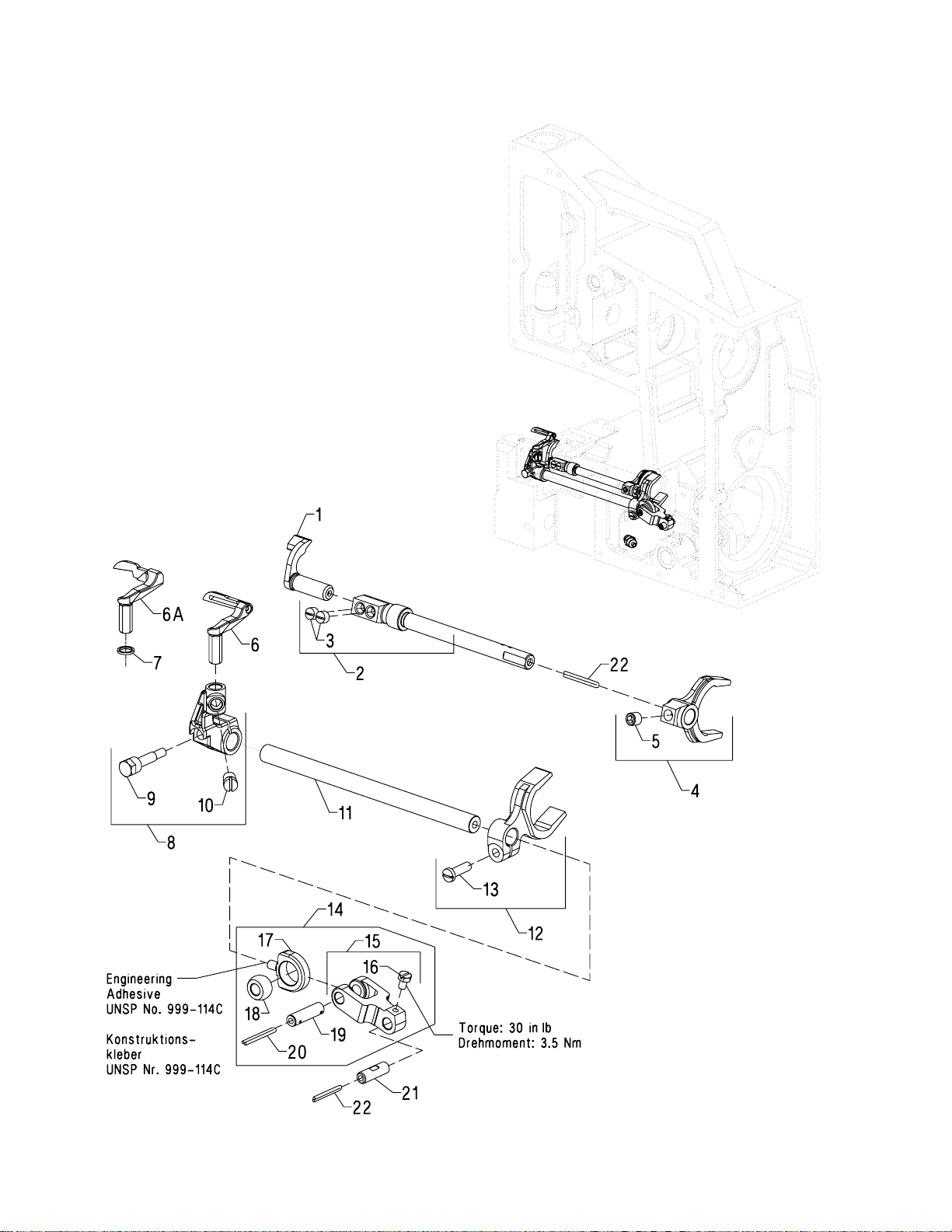

LOOPER DRIVE AND NEEDLE GUARD DRIVE

GREIFER- UND NADELANSCHLAGANTRIEB

Ref. No.

Pos. Nr.

6A.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

Part No. Teil Nr.

10025 C10022E VVSS8150510TP 10035 VVSS8660612TP 10008 C10008

10008A 80137A

C10013A C22894AW CSS6660610TP 10043 10035C SS7111410SP 29105BF 10035B SS9090640SP 10035E 10088 10045J CL21 10045K CL21

Needle Guard Shaft, needle guard

Screw, set

Fork, needle guard

Screw, set Looper Looper, chromium plated (401 stitch)

Blind Looper (101 stitch) Collar 1 mm thick (if required only) Looper Holder

Screw

Screw Looper Bar Fork, connecting

Screw Fork Assembly, looper drive

Fork, connection

Screw Joint, looper drive Ball Pin, link Wick

Pin, link Wick

BeschreibungDescription

Nadelanschlag Welle für Nadelanschlag

Gewindestift

Gabel für Nadelanschlag

Gewindestift Greifer Greifer, verchromt (401 stich)

Einfachkettenstichgreifer (101 Stich) Unterlegring 1 mm dick (nur wenn erforderlich) Greiferhalter

Schraube

Schraube Greiferstange Verbindungsgabel

Schraube Gabel, komplett für Greiferlängsweg

Verbindungsgabel

Schraube Greiferantriebsverbindung Kugel Gelenkstift Docht

Gelenkstift Docht

Amt. Req.

Anzahl

1 1 2 1 1 1 1

1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 2

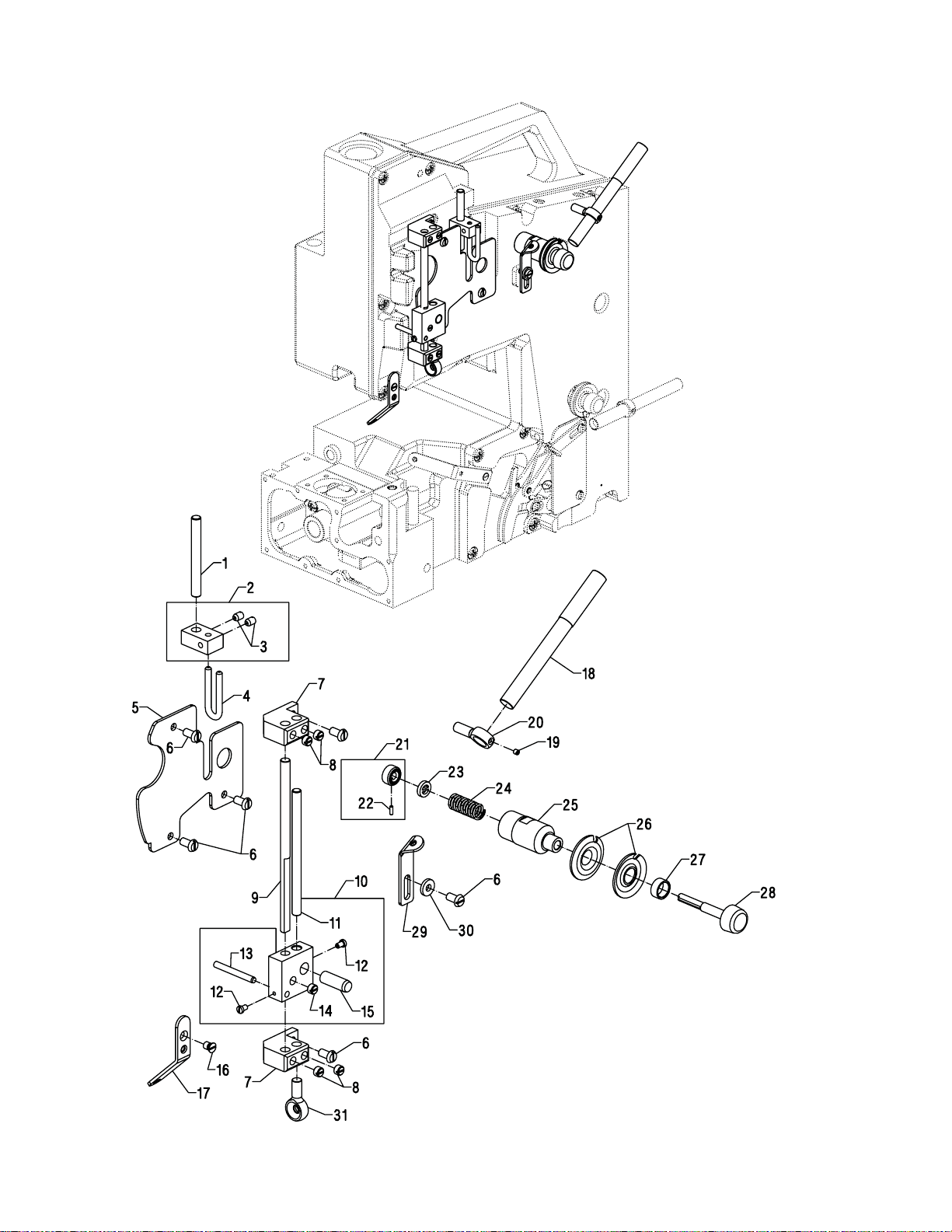

KNIFE DRIVE AND THROAT PLATE SUPPORT FOR BC211P01-1

MESSERANTRIEB UND STICHPLATTENTRÄGER FÜR BC211P01-1

Ref. No.

Pos. Nr.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33. *34. *35.

Part No. Teil Nr.

VVSS4150915SP C10080 VVSS1110840SP 10070 C10050 10047N VVSS1110840SP C10050A CSS9150730SP 10047F 10057B 10049 10073 29126FU 10073A SS6111010SP 10045A 10045M CL21 10045 10045B 10045G VVSS1120710SP 10095D 10033 SS9110543CP 10033A SS9110543CP SS6111010SP 10045D SS9090640SP 96519 10022D TA0290301M0 TA0370301M0

Screw Support, throat plate Screw Knife, fixed Knife Holder, fixed

Pin Screw Knife Holder, moveable

Screw

Pin Spring, leaf Knife, moveable Bar, knife drive Knife Drive Assembly

Knife Bar Connection

Screw Link Pin, link Wick Pin, link Link Rod, connecting

Screw Bolt Collar

Screw

Collar

Screw

Screw Link

Screw Pin

Crankshaft, knife drive

Plug Plug

BeschreibungDescription

Schraube Stichplattenträger Schraube Messer, feststehend Messerhalter, feststehend

Stift Schraube Messerhalter, bewegbar

Schraube

Stift Blattfeder Messer, beweglich Messerantriebsstange Messerantrieb, komplett

Messerstangenverbindung

Schraube Gelenk Gelenkstift Docht Gelenkstift Gelenk Schubstange

Schraube Bolzen Stellring

Schraube

Stellring

Schraube

Schraube Gelenk

Schraube Stift

Kurbelwelle für Messerantrieb

Stopfen Stopfen

Amt. Req.

Anzahl

2 1 1 1 1 1 2 1 1 2 1 1 1 1 1 1 1 2 3 1 1 1 2 1 1 1 1 1 2 1 1 1 1 1 1

*NOTE: Not sold separately *HINWEIS: Nicht einzeln erhältlich

KNIFE DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M AND

THROAT PLATE SUPPORTS FOR BC211P, BC211T

MESSERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M UND

STICHPLATTENTRÄGER FÜR BC211P, BC211T

Ref. No.

Pos. Nr.

10.

11. *12. *13. *14. *15. *16.

17.

18.

19.

20.

21. *22.

***23.

24.

**25.

26.

Part No. Teil Nr.

VVSS4150915SP C10095M C10073C CSS4111215SP C10033K C88 C10080A CSS8110422TP 96531A C10022L C10069A

-----

----10095K VVNS6120310SP 10022P 10033C SS8660612TP

----10080AN 96351A C10080D

CSS8110422TP

Screw Screw Lever, knife drive

Screw

Collar

Screw

Throat Plate Support, BC211P

Screw

Pin Shaft, knife drive, hollow Chain Cutter Assembly

Nut

Washer

Spring

Inner Knife

Outer Knife

Bolt Nut Shaft, Knife Drive

Collar

Screw

Plug Throat Plate Support, BC211T

Pin Throat Plate Support, BC211P111N1, -1N2, -1N3

Screw

BeschreibungDescription

Schraube Zylinderschraube Messerantriebshebel

Schraube

Stellring

Gewindestift

Stichplattenträger für BC211P

Schraube

Stift Messerantriebswelle, hohl Kettenschere, komplett

Mutter

Scheibe

Druckfeder

Innenmesser

Außenmesser

Messerbolzen Mutter Messerantriebswelle

Stellring

Schraube

Stopfen Stichplattenträger für BC211T

Stift Stichplattenträger für BC211P111N1, -1N2, -1N3

Schraube

Amt. Req.

Anzahl

2 1 1 2 1 2 1 1 1 1 1 2 1 1 1 1 1 1 1 1 2 2 1 1 1

* NOTE: Not sold separately * HINWEIS: Nicht einzeln erhältlich

** For styles BC211T11-1, BC211T12-1M, TA12-1M ** Für Typen BC211T11-1, BC211T12-1M, TA12-1M

*** For styles BC211P11-1N1, -1N2, -1N3 *** Für Typen BC211P11-1N1, -1N2, -1N3

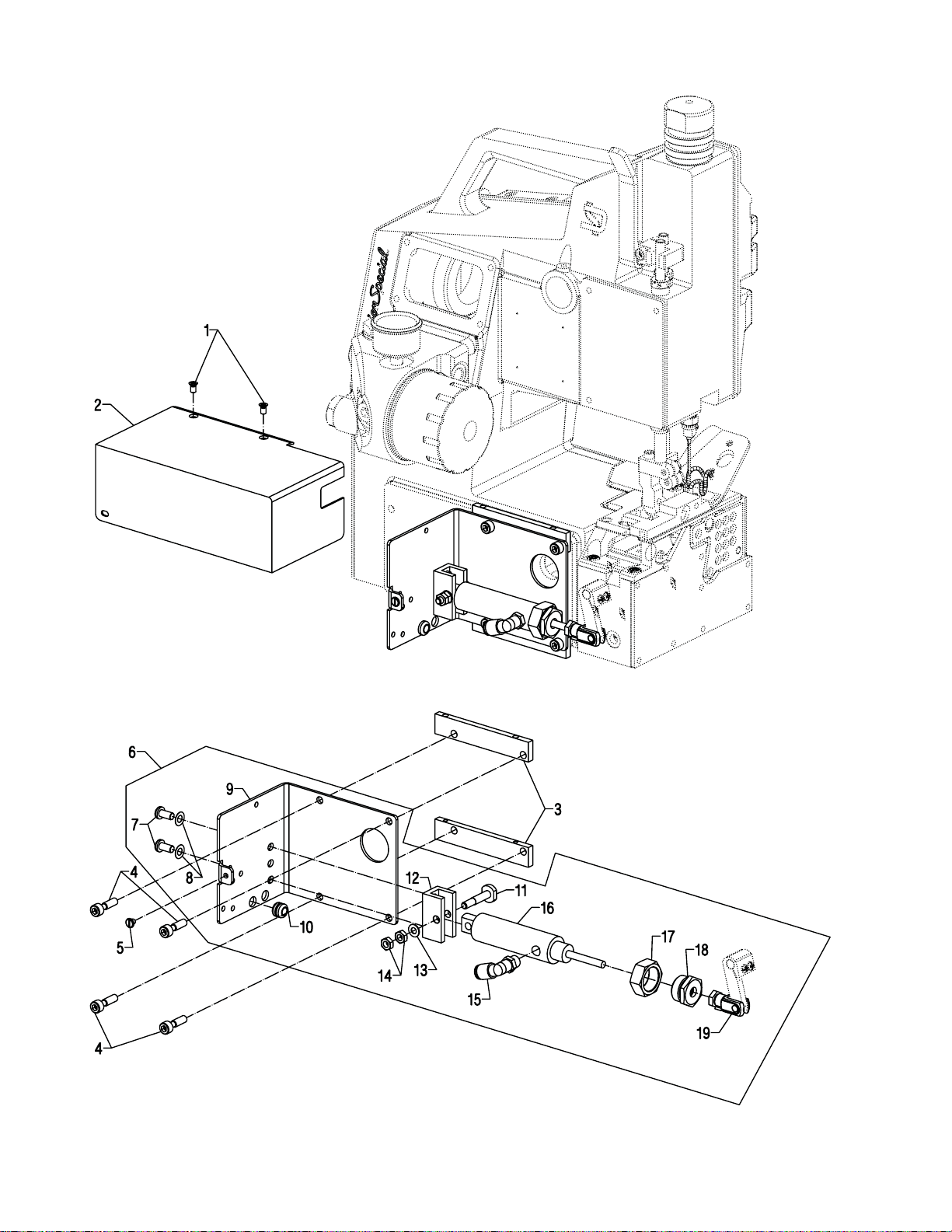

AIR CYLINDER DRIVE FOR BC211P11-1, BC211P12-1A, -1B, -1M

LUFTZYLINDERANTRIEB FÜR BC211P11-1, BC211P12-1A, -1B, -1M

Ref. No.

Pos. Nr.

*5.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

Part No. Teil Nr.

CSS2110920TP 10082L C10083N VVSS6152212SP VVSS6110480SP 29925BCN1 CSS4151215SP C99521 10083P 998-326K C80696 C671G24 C20 C18 999-411G1/8-6 671A379 C99374 C99372 G660-1112

Screw, cover Cover, left end Spacer Screw Screw, cover Air Cylinder Drive

Screw Cup Washer Mounting Bracket Grommet Stud Bracket for cylinder Washer Nut Elbow Fitting Air Cylinder Lock Nut Stop Screw Clevis

BeschreibungDescription

Schraube für Abdeckhaube Abdeckhaube, links Distanzleiste Schraube Schraube für Abdeckung Luftzylinder-Antrieb

Schraube

Federscheibe 6,4

Haltewinkel

Durchführungstülle

Schraube

Haltewinkel für Zylinder

Unterlagscheibe

Mutter

Winkeleinschraubanschluß

Luftzylinder

Kontermutter

Anschlagschraube

Gabelkopf

Amt. Req.

Anzahl

2 1 2 4 1 1 2 2 1 1 1 1 1 2 1 1 1 1 1

* The screws have to be secured with the engineering

adhesive part No. 999-114C

* Die Schrauben müssen mit dem Konstruktions-

kleber Teil-Nr. 999-114C gesichert werden.

AIR CYLINDER DRIVE FOR BC211P12-1M, -1A, -1B

LUFTZYLINDERANTRIEB FÜR BC211P12-1M, -1A, -1B

Ref. No.

Pos. Nr.

*1.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

*27.

28.

*29.

30.

31.

32.

33.

34.

35.

36.

37.

38.

39.

40.

41.

42.

43.

44.

45.

46.

Part No. Teil Nr.

29925BCNMC

29925BCNAC

29925BCNBC

P-998-59D 22799AM GR-670G328 95153 998-313D CSS4151215SP C99521 VV95409 10083P VVSS6152212SP C95954 WS0410002KP NM6040000SN 998-326K 670B353 C10083N C80696 671A379 C99374 C99372 GR-G660-1112 999-411G1/8-6 C671G24 C20 C18 GR-998-429M GR-998-429B 999-140A GR-999M374

GR-999A374

GR-999B374

999M374E 999A374E 999-199B 90233DCB 998-226A3 998-226A4 998-227A3 998-226A2 998-226A1 998-226A5 G21233GA 998-313F 998-419AK 998-31AK 90233C 6-878-6 6-878-6 998-247-1 998-247-4

Air Cylinder Drive Assembly for BC211P12-1M Air Cylinder Drive Assembly for BC211P12-1A Air Cylinder Drive Assembly for BC211P12-1B

Terminal Box Screw Terminal Block Screw Cable Screwing Screw Washer Screw Mounting Bracket Screw Washer Washer Nut Grommet Proximity Switch Spacer Stud Air Cylinder Lock Nut Stop Screw Clevis Ellbow Fitting Bracket for cylinder Washer Nut Coupler Plug 24V DC Coupler Plug 100-230V, 50/60Hz Muffler Solenoid Valve 24V DC

for 29925BCM

Solenoid Valve 200-230V, 50/60Hz

for 29925BCNA

Solenoid Valve 100-110V, 50/60Hz

for 29925BCB Solenoid Valve 24V DC (V2A) Sol. Valve 200-230V, 50/60Hz (V2A) Coupling Cable with plug

Pin Contact

Sealing Plug

Socket Contact

Contact Base

Plug Housing

Cable Sleeve

Cable Cable Screwing Elbow Screw-Fitting Nut Cable Tubing, 90 Long Tubing, 1000 Long I.D. Sleeve I.D. Sleeve

BeschreibungDescription

Luftzylinder-Antrieb, komplett für BC211P12-1M Luftzylinder-Antrieb, komplett für BC211P12-1A Luftzylinder-Antrieb, komplett für BC211P12-1B

Klemmengehäuse Schraube Anschlussklemme Schraube Kabelverschraubung Schraube Scheibe Schraube Haltewinkel Schraube Scheibe Scheibe Mutter Durchführungstülle Näherungsschalter Distanzleiste Schraube Luftzylinder Kontermutter .Anschlagschraube Gabelkopf Winkeleinschraubanschluß Haltewinkel für Zylinder Scheibe Mutter Gerätedose 24V DC Gerätedose 100-230V, 50/60Hz Schalldämpfer Magnetventil 24V DC

für 29925BCM

Magnetventil 200-230V, 50/60Hz

für 29925BCNA

Magnetventil 100-110V, 50/60Hz

für 29925BCB Magnetventil 24V DC (V2A) Magnetventil 200-230V, 50/60Hz (V2A) Steckkupplung Kabel mit Stecker

Stiftkontakt

Blindstopfen

Buchsenkontakt

Stiftkontaktträger

Steckergehäuse

Tülle

Kabel Kabelverschraubung Winkel-Kabelverschraubung Mutter Kabel Schlauch 6 x 4, 90 lang Schlauch 6 x 4, 1000 lang Bezeichnungsring 1 Bezeichnungsring 4

Amt. Req.

Anzahl

1 2 1 1 2 2 2 2 1 4 4 2 4 2 1 2 1 1 1 1 1 3 1 1 2 1 1 1 1

1 1 1 1 4 2 1 1 1 1 1 1 1 1 1 1 1 1 1

* Please indicate voltage and current when ordering * Beim Bestellen bitte Spannung und Stromart

angeben

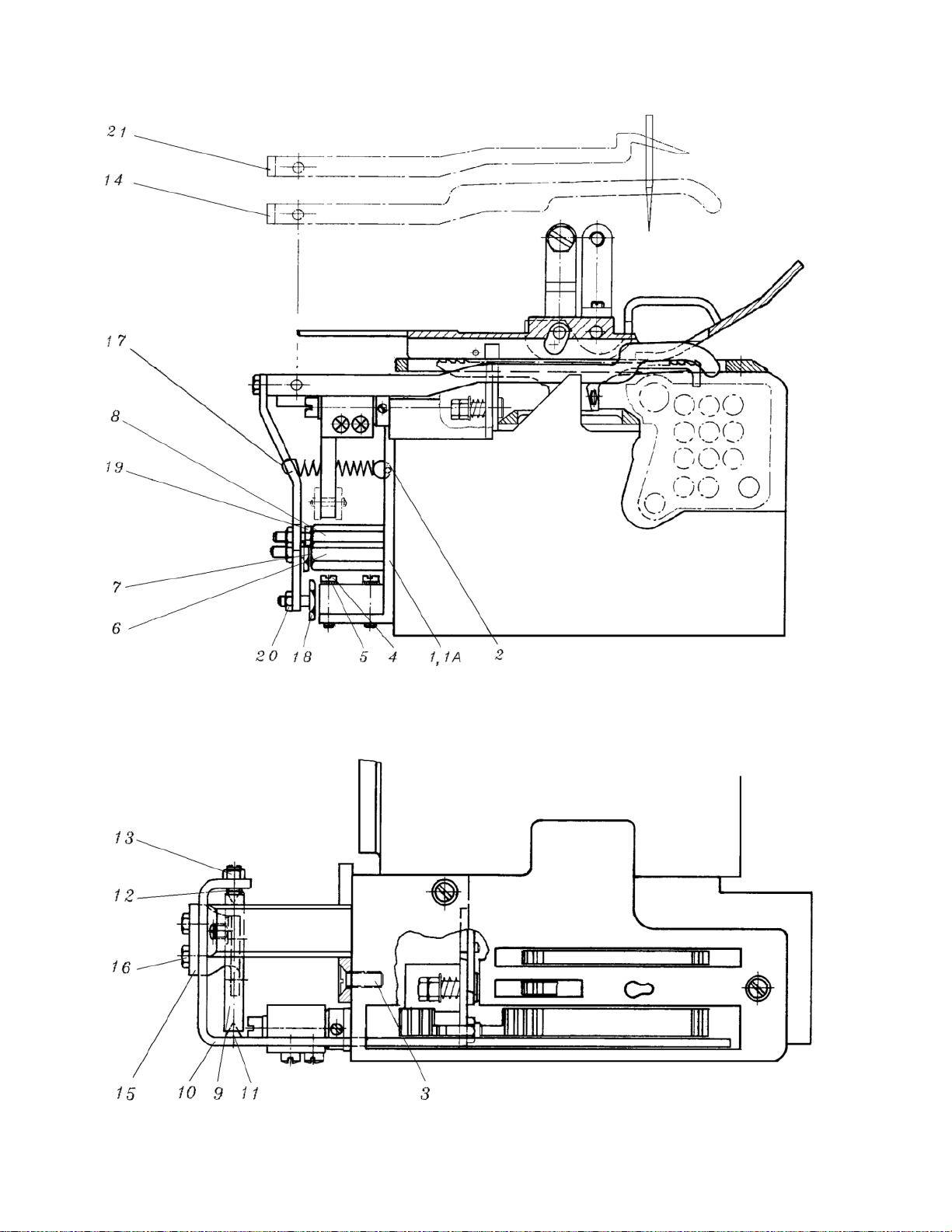

FEELER FOR BC211P12-1M, -1A, -1B, BC211T12-1M, TA12-1M TASTER FÜR BC211P12-1M, -1A, -1B, BC211T12-1M, TA12-1M

Ref. No.

Pos. Nr.

1A.

*4.

*6.

*8.

10.

11.

12.

13.

**14.

15.

16.

17.

18.

19.

20.

***21.

Part No. Teil Nr.

C10083M

A10504A

96826 VVSS2621540SP C95167 C96103A C10095N 90710C C10095L C10022M C10083S 80638S C99288 C12982 A10508RE C10083R VV22519 C10032C C99339 VV22782A C907 A10508RB

Bracket, sensor for BC211P12-1M, 1A, -1B Bracket, sensor for BC211T12-1M, TA12 -1M

Pin Screw, bracket Screw, sensor Lock Washer Stud Magnet Stud Centering Shaft Feeler (Standard)

Centering Pin

Screw

Nut Feeler (long) Holder Screw Spring Screw, proximity switch/magnet Screw, feeler stop Nut Feeler

BeschreibungDescription

Halter für Näherungsschalter für BC211P12-1M, 1A, -1B Halter für Näherungsschalter für BC211T12-1M, TA12 -1M

Paßkerbstift Schraube für Halter Schraube für Näherungsschalter Fächerscheibe Magnethaltebolzen Magnet Anschlagbolzen Zentrierachse Taster (Standard)

Zentrierstift

Gewindestift

Mutter Taster (lang) Schaltfahne Schraube Zugfeder Schraube für Näherungsschalter/Magnet Schraube für Tasteranschlag Mutter Taster

Amt. Req.

Anzahl

2 2 2 1 1 1 1 1 1 1 1 1 1 1 2 1 2 1 3 1

* The screws have to be secured with the engineering

adhesive part No. 999-114C

** On demand only, e.g. when replacing class 80800

*** On demand only.

* Die Schrauben müssen mit den Konstruktionskleber Teil-Nr. 999-114C gesichert werden

** Nur bei Bedarf, z.B. beim Ersetzen der Klasse 80800

*** Nur bei Bedarf

TAPE CUTTER FOR BC211T11-1, BC211T12-1M, TA12-1M

BANDABSCHNEIDER FÜR BC211T11-1, BC211T12-1M, TA12-1M

Ref. No.

Pos. Nr.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30. *31. *32.

33.

34.

35. *36.

37.

38.

39.

40.

41.

42.

43.

44.

45.

46.

47.

**48. **49. **50.

Part No. Teil Nr.

C29476TK2 671A381 CSM6051802TP 999-411G-1/8-6 C10083H 10109700 C10047L C10034F VVSS8150710TP C10035F 660-892D 660-892B C10086 C10095J C10035G 660-892D 660-892B C10072 10070A VV10047E CSS7621040SP C10044AA C10032B C10022J C10044AB C10044Z C95520A CSM6051002TP C10083G C10037K CSS8120410SP CSS7120710SP C10022K C10047M C10035H CSS8110410SP 660-892B CSS1121010SP 10049A CSS8120410SP C10083E CSS8120740SP VVSS6151040SP VV96502A VVSS6151812TP VVSS6120940SP 10078 VV95403A 95955 A10522A

Tape Cutter Assembly

Air Cylinder Screw Elbow Fitting Mounting Bracket Washer Link Pin Fork

Screw Connecting Link Needle Bearing Needle Bearing Washer Bolt Link Needle Bearing Needle Bearing Knife Holder Knife, movable Dowel Pin Screw Bearing Bushing, left Spring Shaft Bearing Bushing, right Bushing Screw Screw Bracket Eccentric Bushing Screw Screw Eccentric Shaft Connecting Pin Knife Link

Screw Needle Bearing Screw Knife, fixed Screw Mounting Plate Screw Screw Pin

Screw Screw Guard Screw, cover Washer Cover, left end

BeschreibungDescription

Bandabschneider komplett

Luftzylinder Schraube Winkelverschraubung Befestigungshalter Scheibe Gelenkstift Gabel

Schraube Verbindungsgelenk Nadellager Nadellager Scheibe Bolzen Verbindung Nadellager Nadellager Messerhalter Messer, beweglich Stift Schraube Lagerbuchse, links Feder Stange Lagerbuchse, rechts Buchse Gewindestift Schraube Halter Exzenterbuchse Schraube Schraube Exzenterachse Verbindungsstift Messergelenk

Schraube Nadellager Schraube Messer, feststehend Schraube Befestigungsplatte Schraube Schraube Zylinderstift

Schraube Schraube Schutz Schraube für Abdeckhaube Scheibe Abdeckhaube

Amt. Req.

Anzahl

1 1 4 2 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 1 1 1 1 2 3 1 1 1 3 1 1 2 1 1 3 3 1

* The screws have to be secured with engineering * Die Schrauben müssen mit dem Konstruktions

adhesive part No. 999-114C/CE49 kleber Teil-Nr. 999-114C gesichert werden

** For styles BC211T12-1M, TA12-1M ** Für Typen BC211T12-1M, TA12-1M

AIR CYLINDER DRIVE, TAPE CUTTER FOR BC211T12-1M, TA12-1M

LUFTZYLINDER-ANTRIEB, BANDABSCHNEIDER FÜR BC211T12-1M, TA12-1M

Ref. No.

Pos. Nr.

*1.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

***20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

37.

38.

39.

40. **41. **42. **43. **44. **45. **46. **47. **48. **49. **50. **51. **52.

Part No. Teil Nr.

29925TBCM 90242H 998-493L 998-493K 998-493M 998-493BC A10531 998-313D 998-313F 998-419AK 998-31AK 1240015 1240016 998-226A1 998-226A2 998-226A3 998-226A4 998-226A5 998-227A3 95166C 96103 998-297B A10516 998-493N 95154V 95954 95257 999-140 999-411G1/8-6 999-111 1314001 999-174KM 95411 95955 A10545 1240015 1314001 999-199B 998-496MA SS9151420TP 29926BABCM 90234D 998-228 998-227A2 998-226A3 998-227A3 998-226A4 998-227A1 998-230 1229011 1229001 90235FK

Air Cylinder Drive Assembly

Printed Board Terminal, grey Terminal, orange Terminal, green Cover Terminal Box Cable Screwing Cable Screwing Elbow Screw Fitting Nut Cable, 0.35m long Cable, 1.4 m long Plug Housing Contact Insert, pins Pin Contact Sealing Plug Cable Sleeve Socket Contact Screw Lock Washer Cable Sleeve Proximity Switch 20-250 V AC/DC Spreading Insert Screw Washer Nut Muffler Elbow Fitting Cable Tie Up PA-Tube 6x4, 1.0 m long Solenoid Impulse Valve 24 V DC Screw Washer Bracket Cable, 0.28 m long PA-Tube 6x4, 0.14 m long Coupling Marking Strip

Screw Socket with Flip Flop Relais Assembly Socket Assembly

Protection Cap

Contact Insert, receptacle

Pin Contact

Socket Contact

Sealing Plug

Receptable Housing

Nut

Wire, green-yellow, 0.27 m long

Wire, black, 1.35 m long Flip Flop Relais, see page 34

BeschreibungDescription

Luftzylinder-Antrieb, komplett

Leiterplatte Klemme, grau Klemme, orange Klemme, grün Trennwand Klemmengehäuse Kabelverschraubung Kabelverschraubung Winkelverschraubung Mutter Kabel, 0,35 m lang Kabel, 1,4 m lang Steckergehäuse Stiftkontaktträger Stiftkontakt Blindstopften Tülle Buchsenkontakt Schraube Fächerscheibe Aderendhülse Näherungsschalter 20-250 V AC/DC Spreizeinsatz Zylinderschraube Scheibe Mutter Schalldämpfer Winkeleinschraubanschluß Kabelbinder PA-Schlauch 6x4, 1,0 m lang Magnet-Impulsventil 24 V DC Schraube Scheibe Winkel Kabel, 0,28 m lang PA-Schlauch 6x4, 0,14 m lang Steckkupplung Bezeichnungsstreifen

Schraube Steckdose mit Flip-Flop Zeitrelais, komplett Einbausteckdose, komplett

Verschlußkappe

Kontaktträger für Steckdose

Stiftkontakt

Buchsenkontakt

Blindstopfen

Steckdosengehäuse

Mutter

Aderleitung, grün-gelb, 0,27 m lang

Aderleitung, schwarz, 1,35 m lang Flip-Flop Zeitrelais, siehe Seite 34

Amt. Req.

Anzahl

1 1 8 2 2 2 1 3 1 1 1 1 1 1 1 5 1 1 1 2 2 6 1 2 2 2 4 2 3 1 1 1 3 3 1 1 2 1 1 2 1 1 1 1 1 5 1 1 1 1 1 1

* Please indicate voltage and current when ordering ** Ref. Nos. 41 to 52 are part of the switch box of the bag

closing station and listed and illustrated for reference only

*** The screws have to be secured with the engineering

adhesive part No. 999-114C

For assemling the plug and connecting the cable leads (Ref. Nos. 13 to 19, 23 and 32) see page31.

* Beim Bestellen bitte Spannung und Stromart angeben ** Pos. Nrn. 41 bis 52 gehören zum Schaltkasten der

Sackzunähanlage und sind nur als Hinweis aufgelistet und abgebildet

*** Die Schrauben müssen mit dem Konstruktionskleber

Teil-Nr. 999-114C gesichert werden

Zum Zusammenbau des Steckers und zum Anschließen der Kabeladern (Pos. Nrn. 13 bis 19, 23 und 32) siehe Seite31.

TAPE REEL ASSEMBLY BC211T12-1M, TA12-1M

BANDROLLENHALTER, KOMPLETT FÜR BC211T12-1M, TA12-1M

Ref. No.

Pos. Nr.

1 2 3 4 5 6

Ref. No. Pos. Nr.

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22

Part No. Teil Nr.

29480XR 93064M 93064MA 95555 95055 VV96203

Part No. Teil Nr.

G23451 G23451V G23451H 94 69H HA20B 97160 G23451A 188D BP108 23451M 99008 1635U G11667VB 95054 1021U

BeschreibungDescription

Tape Reel Assembly

Tape Reel Tape Reel Guide

Screw Screw Washer, lock

TAPE FOLDER BC211T12-1M

BANDEINFASSAPPARAT FÜR BC211T12-1M

Description Beschreibung Amt. Req.

Tape Folder Assembly

Edge Guide for tape, front Edge Guide for tape, rear Screw Washer Washer Retaining Ring Collar

Thumb Screw

Screw for tape folder Tape Folder Support Rod Nut Washer Mounting Plate Screw Washer

Bandrollenhalter, komplett

Bandrollenhalter Bandrollenführung

Flügelschraube M8x40 Schraube M10x25 Federring 10

Bandeinfaßapparat, komplett

Kantenführung für Band, vorne Kantenführung für Band, hinten Schraube Scheibe Scheibe Sicherungsscheibe Stellring

Rändelschraube

Schraube für Bandeinfaßapparat Trägerbolzen für Bandeinfaßapparat Mutter Scheibe Befestigungsplatte Schraube Scheibe

Amt. Req.

Anzahl

1 1 2 1 2 2

Anzahl

1 1 1 4 4 2 2 2 1 2 2 4 4 1 2 2

FEED MECHANISM

TRANSPORTMECHANISMUS

Ref. No.

Pos. Nr.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

*22.

23.

24.

25.

26.

*27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

37.

38.

39.

40.

Part No. Teil Nr.

VVSS6121050SP C10034G C10034E G10084B CSS6110710TP 10033G SS9112520SP WP0460556SD 29126FR 10034A 22894AV 10045F B3517009000 666-201 10033B SS6110650TP 10034B 660-1058 10047A SS8660612TP

----10038 10095C 660-1027 10045E

----2165C0.3 10033E CSS8120410SP 10022B 10095B 10045L CL21 10034C SS9151740CP WP0651001SB SS8660612TP 10033C SS8660612TP CL21

Screw Frame, sealing Washer, sealing Bellow Assembly

Screw

Clamp, block

Screw Washer

Feed Drive Assembly

Feed Rocker

Screw, set Link Pin Felt Wick Collar

Screw, set Feed Bar Washer Pin, drive

Screw, set

Plug

Slide Block Bolt, eccentric "O" Ring Link, feed drive

Plug

Washer Collar

Screw, set

Shaft, feed bar drive Washer Link Pin

Wick

Lever, feed driving

Screw Washer Screw, set

Collar

Screw, set

Wick

BeschreibungDescription

Schraube Dichtrahmen Dichtplatte Dichtbalg, komplett

Schraube

Pratze

Schraube Scheibe

Transportantrieb, komplett

Transportrahmen

Gewindestift Gelenkstift Filz Docht Stellring

Gewindestift Transporteurrahmen Scheibe Mitnehmer

Gewindestift

Stopfen

Gleitstein Exzenterbolzen Dichtungsring Gelenk, Transportantrieb

Stopfen

Scheibe Stellring

Gewindestift

Transportrahmenwelle Scheibe Gelenkstift

Docht

Hebel, Transportantrieb

Schraube Scheibe Gewindestift

Stellring

Gewindestift

Docht

Amt. Req.

Anzahl

4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1

*NOTE: Not sold separately *HINWEIS: Nicht einzeln erhältlich

PRESSER FOOT LIFT

DRÜCKERFUSSLIFTUNG

Ref. No.

Pos. Nr.

9a.

10.

11.

12.

13.

14.

15 16

17.

Part No. Teil Nr.

C10030W VV6152212SP C10030X 10075F 10075G VV10095P C10030Y 10032H 35876U 35876U C10056E C10056D CSM6051802TP WP0531000SE C10030V

CSS9151420TP VV10095R C10033R

Presser FootBinder

Screw Handle Washer Spring Washer Shoulder Screw Regulator Spring Spring Washer all styles Spring Washer BC211T11 Presser Bar, Foot Presser Bar Screw Washer Chaining Section Binder

Screw Screw, brass tip Collar

BeschreibungDescription

Drückerfuss-Mitnetmer

Schraube Kugel Scheibe Scheibe Schraube Drückeinschraube Feder Scheibe Scheibe Drückerfussstange Drückerfussstange Schraube Scheibe Drückerfuss-Kettelstück Verdrehsicherung

Schraube Schraube Stellring

Amt. Req.

Anzahl

1 1 1 1 1 1 2 2 2 4 1 1 1 1 1

1 2 1

OIL PUMP

ÖLPUMPE

Ref. No.

Pos. Nr.

*8.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

Part No. Teil Nr.

10093CR 660-3003 10093T WP0531000SE SS6121210SP SM6051202TP 10093CS 10093AY 660-3003 660-3004 10093CL 660-3004 10093CJ 10093U 10093AK 660-3004 660-3003 660-3004 10093P NS6120310SP WP0531000SE 10093T SS6123010SP

Oil Tube, suction Rotary Fitting Clamp, oil tube Washer Screw Screw Oil Deflection Plate Oil Pump Assembly Elbow Fitting Straight Fitting Stand-off

Straight Fitting Check Valve Oil Distributor Screw, hollow Straight Fitting Rotary Fitting Straight Fitting Oil Tube, suction Nut Washer Clamp, oil tube Screw

BeschreibungDescription

Ölansaugrohr Schwenkverschraubung Halter für Ölrohr Scheibe Schraube Schraube Ölabweisblech Ölpumpe, komplett Verschraubung Gerade Verschraubung Verschraubung

Gerade Verschraubung Ventil Ölverteiler Schraube Gerade Verschraubung Schwenkverschraubung Gerade Verschraubung Ölansaugrohr Mutter Scheibe Halter für Ölrohr Schraube

Amt. Req.

Anzahl

1 1 2 2 5 2 1 1 5 1 3 1 1 1 1 3 1 2 1 1 1 1 1

* Sold only as a tested assembly * Nur als geprüftes Komplettteil erhältlich

OIL TUBES

ÖLSCHLÄUCHE

Ref. No.

Pos. Nr.

Part No. Teil Nr.

10093AH 10093-4 10093-2 10093AD 10093AF 10093-7 10093AG 56393N 660-1071

Oil Tube, 220mm Long Oil Tube, 178mm Long Oil Tube, 280mm Long Oil Tube, 100mm Long Oil Tube, 120mm Long Oil Tube, 117mm Long Oil Tube, 169mm Long Spring Oil Filter

BeschreibungDescription

Ölschlauch, 220mm Lang Ölschlauch, 178mm Lang Ölschlauch, 330mm Lang Ölschlauch, 100mm Lang Ölschlauch, 120mm Lang Ölschlauch, 117mm Lang Ölschlauch, 184mm Lang Feder Ölfilter

Amt. Req.

Anzahl

1 4 1 1 3 1 1

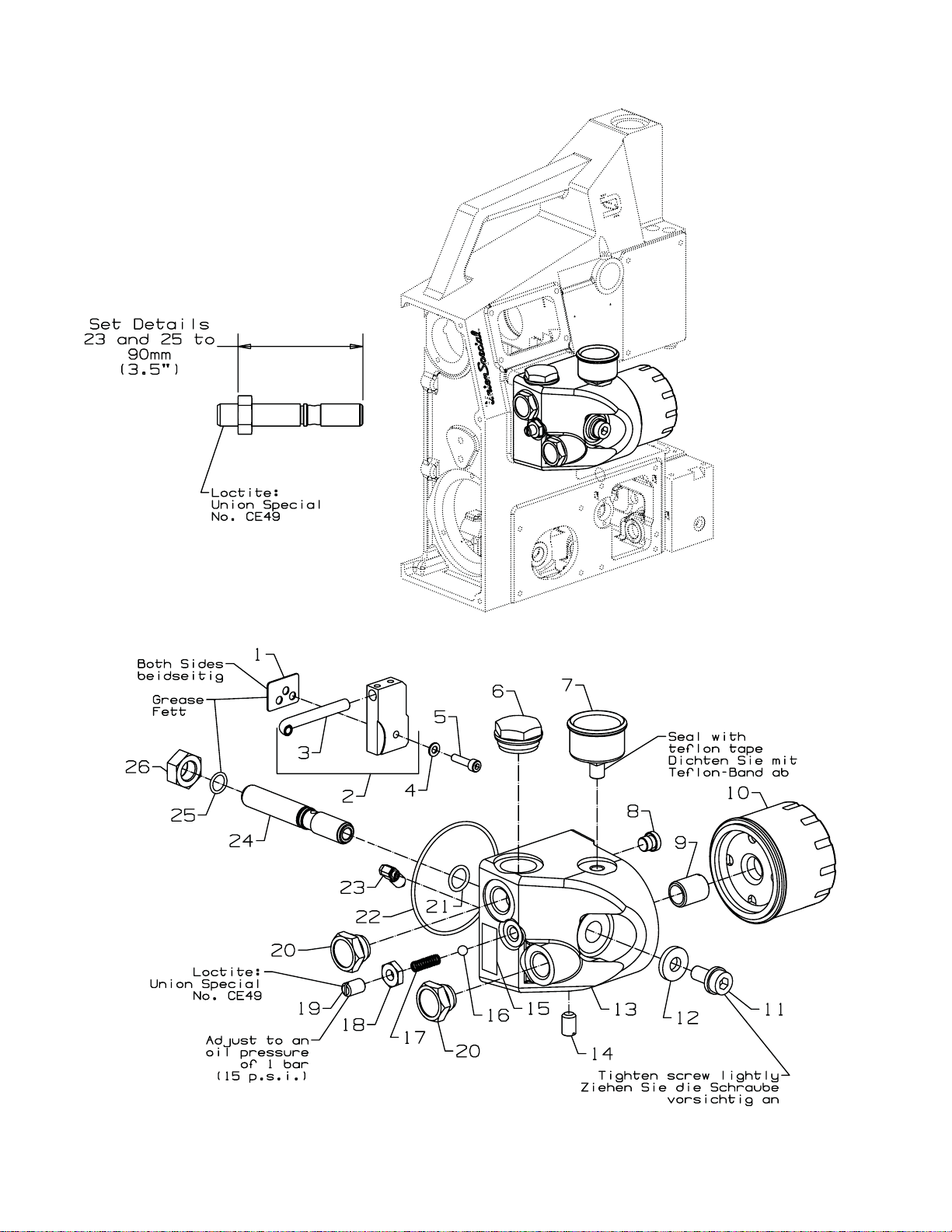

OIL DISTRIBUTOR ASSEMBLY

ÖLVERTEILER, KOMPLETT

Ref. No.

Pos. Nr.

*3.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

Part No. Teil Nr.

10084 GR10093A

----WP0531000SE SM6052002TP 671D57 10093AU 999-196 10093CM 671D55 C660-1125 660-1124 10093AV VV22599N LA581 10088C 10032A GR-660-1068 VV22599N 22599M 660-1123 660-1025 999-153A 10093AT 660-1027 660-1126 28604X

999-114G

Gasket Oil Distributor

Oil Tube Washer Screw Oil Level Gauge Oil Pressure Gauge Screw, plug, oil drain Tube, threaded Oil Filter Screw Washer Housing, distribution Screw, set Stick-on Label Ball Spring Nut Screw, set Screw, plug "O" Ring "O" Ring Fitting, rotary Oil Distribution Stud "O" Ring Nut Grease Gun, (not shown, extra send and charge item) Tube of Grease, (not shown, extra send and charge item)

BeschreibungDescription

Dichtung Ölverteiler

Ölrohr Scheibe Schraube Ölschauglas Öldruckanzeiger Ölablaßschraube Gewinderohr Ölfilter Innensechskantschraube Scheibe Verteilergehäuse Gewindestift Aufklebeschild 0,5 I max. Kugel Feder Mutter Gewindestift Verschlußschraube Dichtungsring Dichtungsring Schwenkverschraubung Verteilerbolzen Dichtungsring Mutter M16x1,5 Fett-Presse (Extra-Bestellung)

Dichtfett (Extra-Bestellung)

Amt. Req.

Anzahl

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1

* NOTE: Not sold separately * HINWEIS: Nicht einzeln erhältlich

NEEDLE THREAD CONTROL

NADELFADENKONTROLLE

Ref. No.

Pos. Nr.

10.

*11.

12.

13.

14.

15.

16.

17.

**17A.

18.

19.

20.

21.

*22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

Part No. Teil Nr.

C10047D C10066 CSS8120740SP C10066A C10082Q VVSS6121050SP C10066C CSS8660410SP C10047 C10066B

----CSS7080520SP C10047J CSS8660410SP C10047H VVSS1120710SP C10068B 10086BN C10066D C28C C80858BX1 C10092

----C39592AK C110-4 C10044B C80676A GR-10044A 10092A C10068F CWP0482086SD CAS137A

Pin Holder, thread guide

Screw, set Guide, thread Cover Screw Support, thread control Screw, set Pin Guide, thread Pin

Screw

Screw, set

Pin Screw Guide, thread Guide, thread, short version Guide, thread Screw, set Support, thread guide Nut, tension regulator

Pin Ferrule, tension Spring Bushing Disc, tension Bushing Knob, tension Guide, thread Washer Eyelet, filler cord

BeschreibungDescription

Stift Halter für Fadenführung

Gewindestift Fadenführung Abdeckung Schraube Halter für Fadenkontrolle Gewindestift Stange Fadenführung Stange

Schraube

Stift

Gewindestift

Stift Schraube Fadenführung Fadenführung, kurze Ausführung Fadenführung Gewindestift Halter für Fadenführung Mutter für Spannungsregler

Stift Fadenspannungsring Feder Buchse Fadenspannscheibe Buchse Drehknopf für Fadenspannung Fadenführung Scheibe Öse für Dichtungskordel

Amt. Req.

Anzahl

1 1 2 1 1 6 2 4 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1

* NOTE: Not sold separately * HINWEIS: Nicht einzeln erhältich

** For styles BC211P11-1N1, -1N2, -1N3 ** Für Typen BC211P11-1N1, -1N2, -1N3

LOOPER THREAD CONTROL GREIFERFADENKONTROLLE

Ref. No.

Pos. Nr.

*5.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

Part No. Teil Nr.

C10066D C80858BX-1 C28C C10092

----C39592AK C110-2 C10044B C80676A GR-10044A 10092A C10068D 10068E VVSS6121050SP C10068C VVSS1120710SP C10023A C10023 C10048 CSS9151630CP CWP0480856SP CWP0482086SD C10068F 10082A

Guide, thread Support, thread guide Screw, set Nut, tension regulator

Pin Ferrule, tension Spring Bushing Disc, tension Bushing Knob, tension Guide, thread

Eyelet Screw Guide, thread Screw Hook, thread Take-up, thread Lever

Screw Washer Washer Guide, thread Cover

BeschreibungDescription

Fadenführung Halter für Fadenführung Gewindestift Mutter für Fadenspannungseinstellung

Stift Fadenspannungsring Feder Buchse Fadenspannscheibe Buchse Drehknopf für Fadenspannung Fadenführung

Öse Schraube Fadenführung Schraube Abzugshaken Greiferfadenaufnehmer Hebel

Schraube Scheibe Scheibe Fadenführung Abdeckung

Amt. Req.

Anzahl

1 1 1 1 1 1 1 1 2 1 1 1 2 5 1 1 1 1 1 1 1 1 1 1

*NOTE: Not sold separately *HINWEIS: Nicht einzeln erhältlich

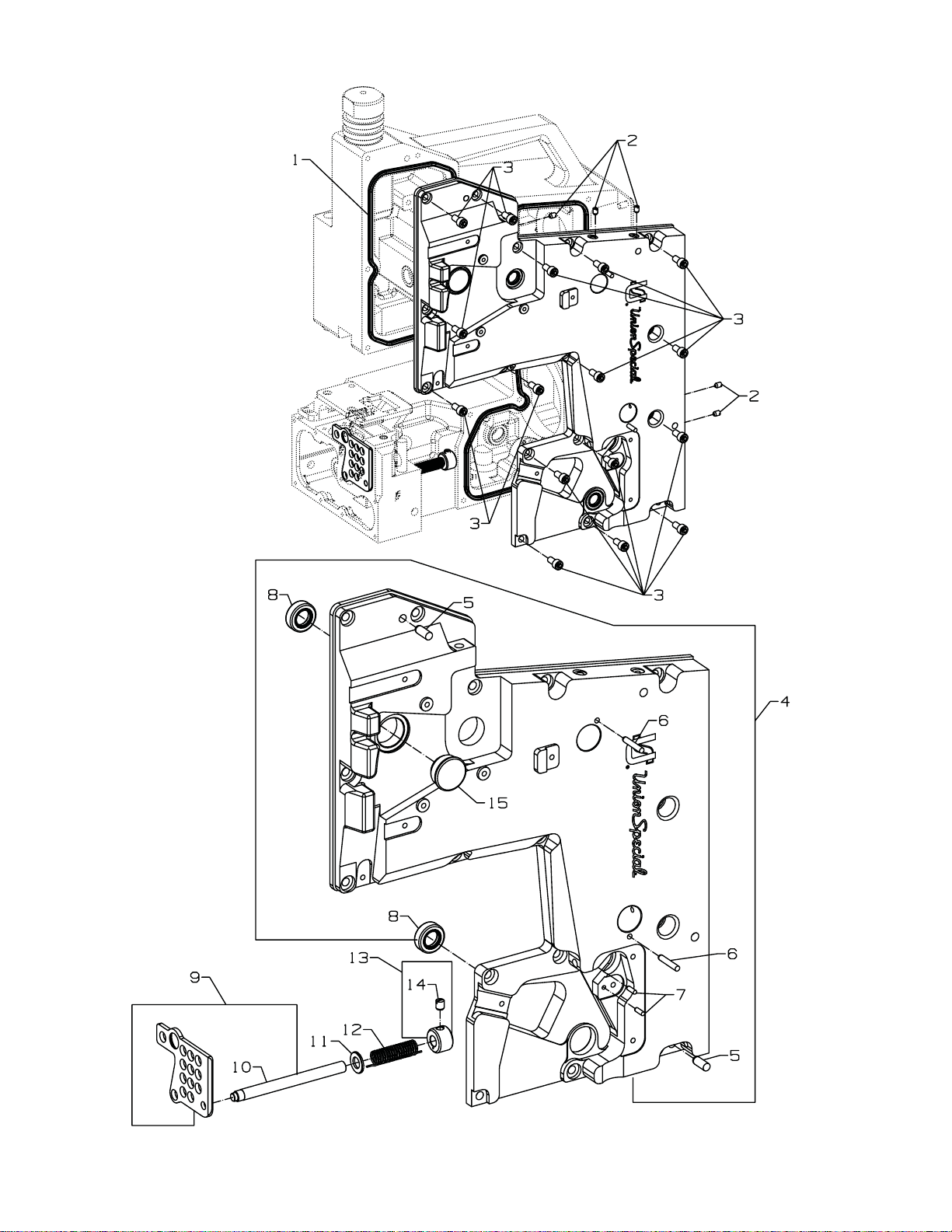

FRONT AND LOOPER COVERS

VORDERE ABDECKUNG UND GREIFERABDECKUNG

Ref. No.

Pos. Nr.

*10.

11.

12.

13.

14.

15.

Part No. Teil Nr.

10084C CSS8120740SP VV22894BM 10082P 660-1067 660-1094 96535 660-1127 C10082C

----95953 C10057 C10033D VVSS8150710TP TA2351004R0

Seal, quad-ring Screw, set Screw Cover, front

Pin Pin Pin Lip Seal

Cover, looper

Shaft Washer Spring Collar

Screw, set Plug

BeschreibungDescription

Dichtungsring Gewindestift Schraube Frontdeckel

Stift Stift Stift Wellendichtring

Greiferabdeckung

Welle Scheibe B8.4 Feder Stellring

Gewindestift Verschlussstopfen

Amt. Req.

Anzahl

1 5

1 2 2 2 2 1 1 1 1 1 1 1

* NOTE: Not sold separately * HINWEIS: Nicht einzeln erhältlich

COVERS

ABDECKUNGEN

Ref. No.

Pos. Nr.

Part No. Teil Nr.

VVSS6120940SP 10082M 660-1039 10082F VV22599G C524 C10095A

Screw Cover Seal Cover Screw Spring Bolt

BeschreibungDescription

Schraube Abdeckung Dichtungsring Abdeckung Schraube Feder Bolzen

Amt. Req.

Anzahl

9 1 1 1 1 1 1

BACK AND RIGHT COVERS

HINTERE UND RECHTE ABDECKUNG

Ref. No.

Pos. Nr.

*4.

**6.

10. *11. *12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

Part No. Teil Nr.

VV22894BM TA1050504R0 10082J

----10094 10093AM 660-3003 CSS8150710TP 660-705 C670G224

-----

----VV22894BM VV22799AK 660-1038 10082G 660-1024 660-1069 999-196 CSS8120410SP GR-95055 VV96203 10084D 10082R

Screw Plug, cap Cover

Dust Ring Vent Oil Tube 6x4; 0.33 m long Oil Fitting, rotary Screw, set "O" Ring Plug Pin Plate, style Screw Screw, plug "O" Ring Cover "O" Ring "O" Ring Screw, plug Screw Screw Washer, lock Gasket, filter housing Cover, filter housing

BeschreibungDescription

Schraube Verschlußstopfen Abdeckung

Staubring Entlüftungsschraube Olrohr 6x4; 0,33 m lang Schwenkverschraubung Gewindestift Dichtring Stopfen Stift Typenschild Schraube Verschlußschraube Dichtring Deckel Dichtring Dichtring Verschlußschraube Schraube Schraube M10x25 lg. Federring 10

Deckel

Amt. Req.

Anzahl

6 1 1 1 1 1 1 1 1 1 4 1 8 1 1 1 1 1 1 1 3 3 1 1

* NOTE: Not sold separately * HINWEIS: Nicht einzeln erhältlich

** Please indicate part No., description and required

length when ordering

** Geben Sie beim Bestellen bitte die Teil-Nr.,

Beschreibung und benötigte Länge an

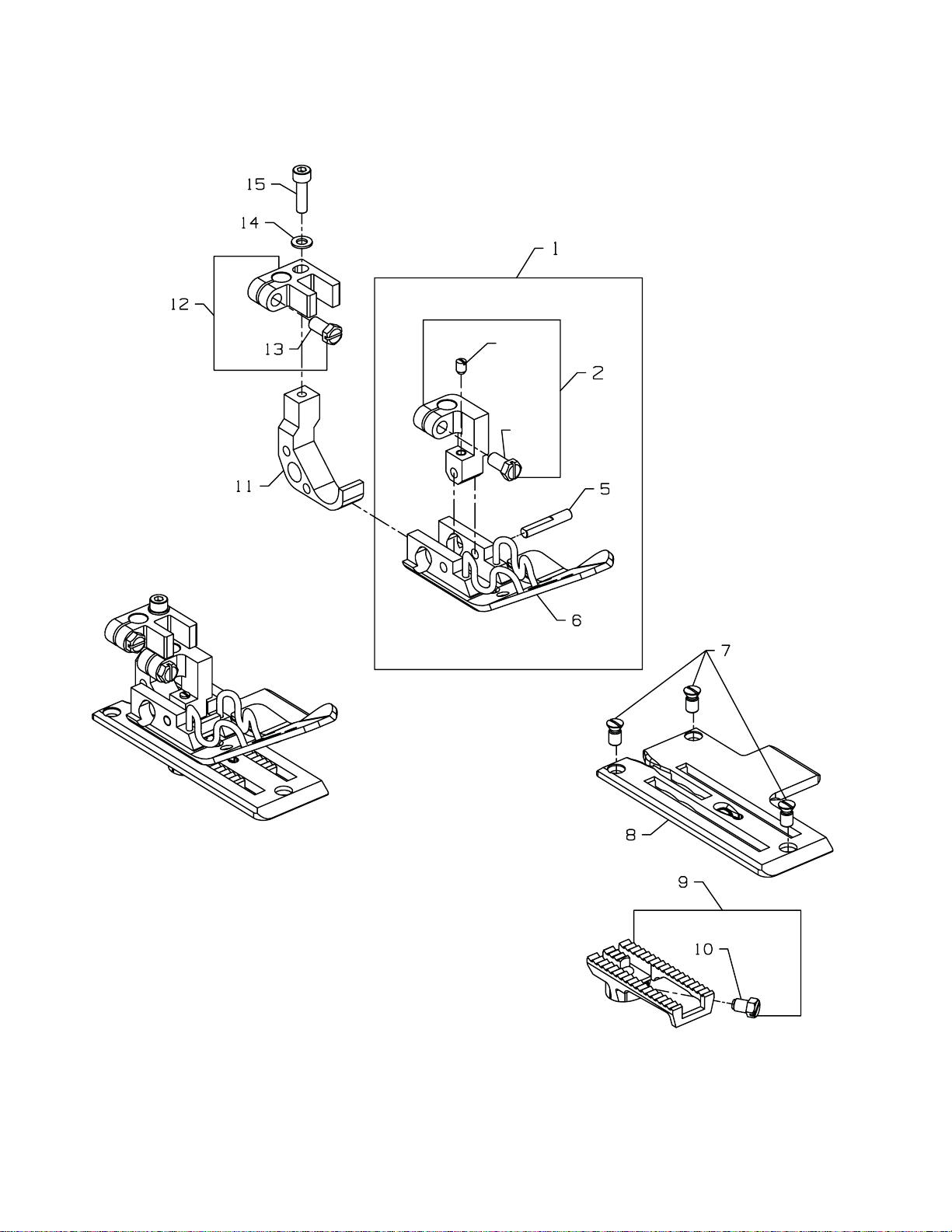

SEWING COMBINATION FOR BC211P01-1

NÄHTEILE FÜR BC211P01-1

Ref. No.

Pos. Nr.

*4.

10.

11.

12.

13.

14.

15.

Part No. Teil Nr.

C10020A C10030T CSS9151420TP CSS8120740SP C10047C C10030J VV22599L C10024 C10005 CSS9150860SP C10030U C10030V CSS9151420TP WP0531000SE CSM6051802TP

Presser Foot

Presser Foot Shank

Screw

Screw, set Pin, dowl Presser Foot Bottom

Screw Throat Plate Feed Dog

Screw

Chaining Section Chaining Section Binder

Screw

Washer Screw

BeschreibungDescription

Drückerfuß

Drückerfußnabe

Schraube

Gewindestift Paßstift Drückerfußsohle

Schraube Stichplatte Transporteur

Schraube

Drückerfußkettelstück Drückerfußkettelstück

Schraube

Schiebe Schraube

Amt. Req.

Anzahl

1 1 1 1 1 1 3 1 1 1 1 1 1 1 1

* The screws have to be secured with the engineering

adhesive part No. 999-114C

* Die Schrauben müssen mit dem Konstruktions-

kleber Teil-Nr. 999-114C gesichert werden.

SEWING COMBINATION FOR BC211P11-1, BC211P12-1A, -1B, -1M

NÄHTEILE FÜR BC211P11-1, BC211P12-1A, -1B, -1M

Ref. No.

Pos. Nr.

*4.

**6A.

***6B.

**9A.

10.

11.

12.

13.

14.

15.

Part No. Teil Nr.

C10020B C10030T CSS9151420TP CSS8120740SP C10047C CG10030L CG10030K

A10500LA

VV22599L C10024B C10005B 10005BA

CSS9150860SP C10030U C10030V CSS9151420TP WP0531000SE CSM6051802TP

Presser Foot

Presser Foot Shank

Screw

Screw, set Pin, dowl Presser Foot Bottom Presser Foot Bottom, short front

version for short feed-in device

Presser Foot Bottom, short rear

version Screw Throat Plate Feed Dog Feed Dog, upper and lower row of teeth PU coated

Screw

Chaining Section Chaining Section Binder

Screw

Washer Screw

BeschreibungDescription

Drückerfuß

Drückerfußnabe

Schraube

Gewindestift Paßstift Drückerfußsohle Drückerfußsohle,kurze Frontpartie

für kurze Sackzuführeinrichtung

Drückerfußsohle, kurze Hinterpartie

Schraube Stichplatte Transporteur Transporteur, obere und untere Zahnreihe PU-beschichtet

Schraube

Drückerfußkettelstück Drückerfußkettelstück

Schraube

Schiebe Schraube

Amt. Req.

Anzahl

1 1 1 1 1 1 1

3 1 1 1

1 1 1 1 1 1

* The screws have to be secured with the engineering

adhesive part No. 999-114C

** Extra send and charge item

*** For styles BC211-P11-1N1, -1N2, -1N3

* Die Schrauben müssen mit dem Konstruktions-

kleber Teil-Nr. 999-114C gesichert werden

** Gegen zusätzliche Bestellung und Berechnung

*** Für Typen BC211-P11-1N1, -1N2, -1N3

SEWING COMBINATION FOR BC211T11-1, BC211T12-1M, TA12-1M, BC191T11-1

NÄHTEILE FÜR BC211T11-1, BC211T12-1M, TA12-1M, BC291T11-1

Ref. No.

Pos. Nr.

***1A.

***6A.

**9A.

*10.

* The screws have to be secured with the engineering

** Extra send and charge item

Part No. Teil Nr.

C10020D C10020E

C10030T

CSS9151420TP

*4.

CSS8120740SP

C10047C

C10030M C10030R

VV22599L

C10024D

C10005D A10501TAS CSS9150860SP

11.

C10030Z

12.

C10030V

13.

CSS9151420TP

14.

WP0531000SE

15.

CSM6051802TP

adhesive part No. 999-114C

Presser Foot, complete Presser Foot, complete

Presser Foot Shank

Pin, dowl Presser Foot Bottom

Presser Foot Bottom Screw, throat plate Throat Plate Feed Dog Feed Dog, carbide tipped

Screw Chaining Section Chaining Section Binder

Screw Washer Screw

Screw Screw, set

BeschreibungDescription

Drückerfuß, komplett Drückerfuß, komplett

Drückerfußnabe

Schraube

Gewindestift Paßstift Drückerfußsohle Drückerfußsohle

Schraube für Stichplatte Stichplatte Transporteur Transporteur, Hartmetall bestückt

Schraube

Drückerfußkettelstück Drückerfußkettelstück

Schraube

Schiebe Schraube

* Die Schrauben müssen mit dem Konstruktions-

kleber Teil-Nr. 999-114C gesichert werden

** Gegen zusätzliche Bestellung und Berechnung

Amt. Req.

Anzahl

1 1 1 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1

*** For styles BC291T11-1

*** Für Typen BC291T11-1

MOUNTING OF SEWING MACHINE TO BASE PLATE OF COLUMN

MONTAGE DER NÄHMASCHINE AN DIE GRUNDPLATTE DER SÄULE

Ref. No.

Pos. Nr.

Part No. Teil Nr.

GR-95055 VV96203

Screw Washer, lock

BeschreibungDescription

Schraube M10x25 lg. Federring 10

Amt. Req.

Anzahl

3 3

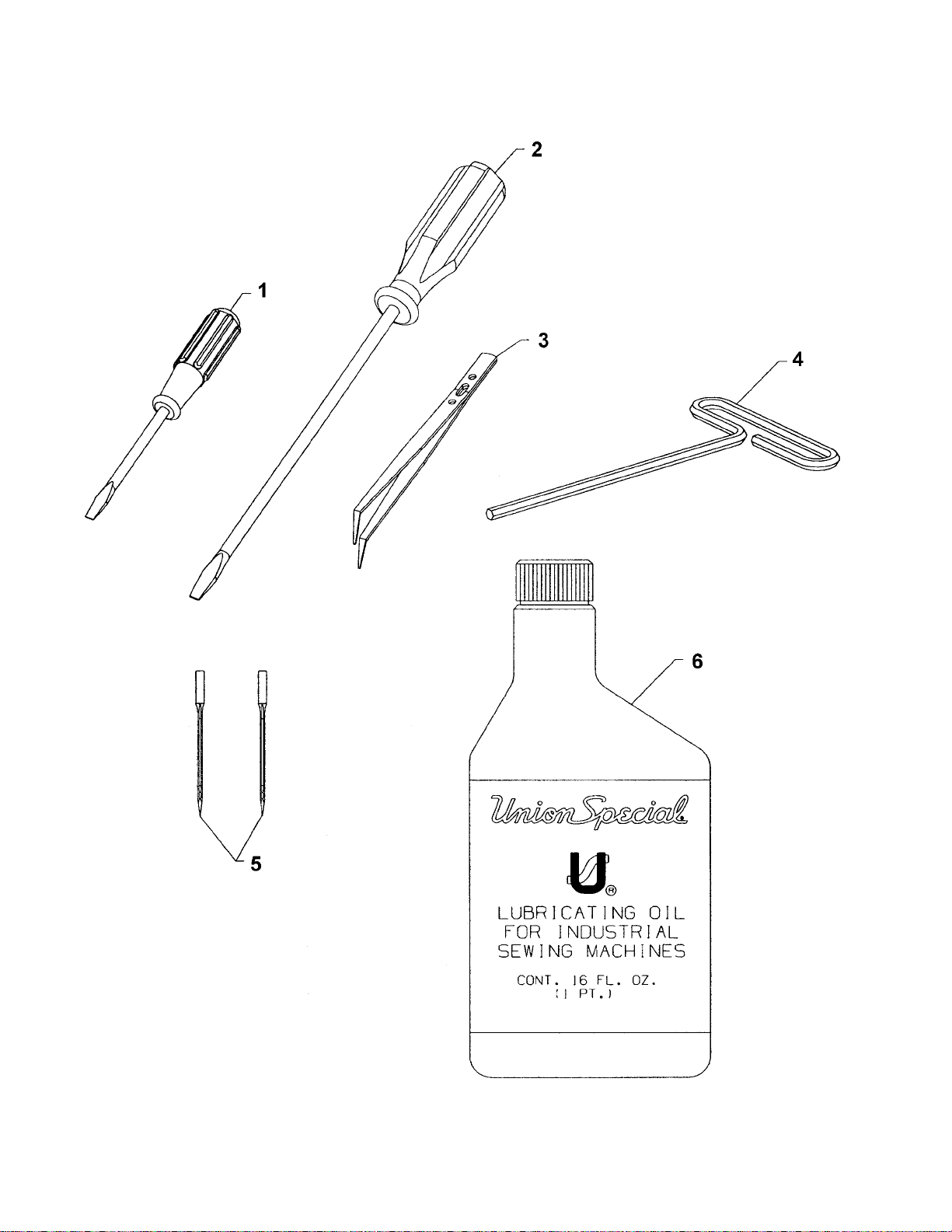

ACCESSORIES

ZUBEHÖR

Ref. No.

Pos. Nr.

*6A.

*6B.

*6C.

Part No. Teil Nr.

22933105 22933006 B9204804000 WR83 9848GF250/100 28604R 28604V 28604UW

28604VW

* Extra send and charge item

Screw Driver Screw Driver Tweezers Allen Wrench 5mm Needle Oil Bottle 0.5 l Oil Bottle 5 l White Oil Bottle 0.5 l for food processing industry White Oil Bottle 5 l for food processing industry

BeschreibungDescription

Schraubendreher Schraubendreher Pinzette T-Griff 5mm Nadel Ölbehälter 0,5 l Ölbehälter 5 l Weißölbehälter 0,5 l für Lebensmittelindustrie Weißölbehälter 5 l für Lebensmittelindustrie

* Gegen zusätzliche Bestellung und Berechnung

TOOLS FOR MAINTENANCE * WERKZEUGE FÜR WARTUNG *

Description Beschreibung Size

95607 Hexagon socket head wrench Sechskantstiftschlüssel 2,0 mm 95606 Hexagon socket head wrench Sechskantstiftschlüssel 2,5 mm 95600 Hexagon socket head wrench Sechskantstiftschlüssel 3,0 mm 95601 Hexagon socket head wrench Sechskantstiftschlüssel 4,0 mm 95602 Hexagon socket head wrench Sechskantstiftschlüssel 5,0 mm 95603 Hexagon socket head wrench Sechskantstiftschlüssel 6,0 mm

Amt. Req.

Anzahl

1 1 1 1 2 1 1 1

Größe

95623 Torque wrench Drehmoment-Schraubendreher 1 - 5 Nm 95623B Ratchet Knarre

Hexagon socket head screw bits for above: Einsätze für Innensechskant für oben:

95623-3I Hex screw bit Einsatz I-6 Knt.Schr. 3mm 3,0 mm 95623-4I Hex screw bit Einsatz I-6 Knt.Schr. 4mm 4,0 mm 95623-5I Hex screw bit Einsatz I-6 Knt.Schr. 5mm 5,0 mm 95623-6I Hex screw bit Einsatz I-6 Knt.Schr. 6mm 6,0 mm

Slotted screw bits for above: Einsätze für Schlitzschrauben für oben:

95623-0.8SN Slot screw bit, short Einsatz, kurz 0,8 mm 95623-1.2SN Slot screw bit, short Einsatz, kurz 1,2 mm 95623-2.0SN Slot screw bit, short Einsatz, kurz 2,0 mm 95623-0.8SL Slot screw bit, large Einsatz, lang 0,8 mm 95623-1.2SL Slot screw bit, large Einsatz, lang 1,2 mm 95623-100V Extension Verlängerung 100 mm 95623-50V Extension Verlängerung 50 mm

95623C T-Handle T-Griff

Bits for above T-handle: Einsätze für obigen T-Griff:

95623C1.5I Hexagon socket Innensechskant 1,5 mm 95623C2.0I Hexagon socket Innensechskant 2,0 mm 95623C2.5I Hexagon socket Innensechskant 2,5 mm 95623C3.0I Hexagon socket Innensechskant 3,0 mm

21227EX Sleeve for needle bar mounting Hülse für Nadelstangenein-

or demounting und -ausbau

999-114G Sealing Grease Dichtfett

* Extra send and charge item * Gegen zusätzliche Bestellung und Berechnung

FILTER HOUSING ASSEMBLY

Ref. No.

Pos. Nr.

*1.

10.

11.

Part No. Teil Nr.

29480BDS 95421 10093AW 10084E 10093CA 660-1134 10093CC 10093AX 999-151 999-153A 10084D

* Extra send and charge item

Filter Housing Assembly

Screw Cover Gasket, Cover Filter Stud Filter Element Spacer Filter Housing Straight Fitting Elbow Fitting Gasket, Filter Housing

BeschreibungDescription

Filtergehäuse, Komplett

Schraube Abdeckung Dichtung Bolzen für Filter Filter Distanzscheibe Filtergehäuse Gerade Verschraubung Schwenkverschraubung Winkeleinschraubanschluß

* Gegen zusätzliche Bestellung und Berechnung

Amt. Req.

Anzahl

1 3 1 1 2 2 2 1 2 2 1

Part No. Page Teil Nr. Seite

NUMERICAL INDEX OF PARTS

NUMERISCHES TEILEVERZEICHNIS

Part No. Page Teil Nr. Seite

10005BA ... 87 10008 ... 47 10008A ... 47 10013 ... 45 10016A ... 41 10016B ... 41 10017 ... 41 10021B ... 45 10021D ... 43 10021E ... 43 10021FN ... 45 10022 ... 45 10022B ... 65 10022D ... 45, 49 10022F ... 43 10022G ... 41 10022P ... 51 10025 ... 47 10032A ... 73 10032H ... 67 10033 ... 49 10033A ... 49 10033B ... 65 10033C ... 45, 51, 65 10033E ... 65 10033G ... 65 10033H ... 41 10033M ... 43 10034A ... 65 10034B ... 65 10034C ... 65 10035 ... 47 10035A ... 45 10035B ... 47 10035C ... 47 10035E ... 47 10037 ... 41 10037E ... 45 10038 ... 65 10038A ... 41 10040 ... 45 10040A ... 45 10040B ... 43 10042 ... 45 10042A ... 45 10042B ... 45 10042C ... 45 10042F ...

10042J ... 43 10042K ... 43 10043 ... 47 10044AH ... 39 10044AL ... 39

10044AU ... 39 10044AV ... 39 10044AW ... 39 10044BR ... 39 10044CGL ... 39 10044DGL ... 39 10044EGL ... 39 10044FGL ... 39 10044GGL ... 39 10044GL ... 39 10044PGL ... 39 10044SGL ... 39 10044XGL ... 39 10045 ... 49 10045A ... 49 10045B ... 49 10045C ... 45 10045D ... 49 10045E ... 65 10045F ... 65 10045G ... 49 10045H ... 45 10045J ... 47 10045K ... 47 10045L ... 65 10045M ... 49 10045N ... 41 10047A ... 65 10047B ... 41 10047F ... 49 10047N ... 49 10048A ... 41 10049 ... 49 10049A ... 59 10054B ... 39 10057B ... 49 10067 ... 43 10068E ... 77 10070 ... 49 10070A ... 59 10073 ... 49 10073A ... 49 10075F ... 67 10075G ... 67 10076 ... 43 10078 ... 59 10080AN ... 51 10082A ... 77 10082D ... 45 10082F ... 81 10082G ... 83 10082J ... 83 10082L ... 53

10082M ... 81 10082P ... 79 10082R ... 83 10083 ... 41 10083P ... 53, 55 10084 ... 73 10084A ... 45 10084C ... 79 10084D ... 83, 95 10084E ... 95 10085 ... 45 10086BN ... 75 10088 ... 47 10088C ... 73 10091 ... 41 10092A ... 75, 77 10093-2 ... 71 10093-4 ... 71 10093-7 ... 71 10093AD ... 71 10093AF ... 71 10093AG ... 71 10093AH ... 71 10093AK ... 69 10093AM ... 83 10093AT ... 73 10093AU ... 73 10093AV ... 73 10093AW ... 95 10093AX ... 95 10093AY ... 69 10093CA ... 95 10093CC ... 95 10093CJ ... 69 10093CL ... 69 10093CM ... 73 10093CR ... 69

10093CS.......69

10093P ... 69 10093T ... 69 10093U ... 69 10094 ... 83 10095B ... 65 10095C ... 65 10095D ... 49 10095E ... 45 10095G ... 39 10095K ... 51 10096 ... 41 10109700 ... 59 1021U ... 63 1229001 ... 61 1229011 ... 61

1240015 ... 61 1240016 ... 61 1314001 ... 61 1635U ... 63 188D ... 63 21227EX ... 93 2165C0.3 ... 65 22599F ... 45 22599M ... 73 22799AM ... 55 22894AV ... 41, 43 22894AV ... 45, 65 22933006 ... 93 22933105 ... 93 23451M ... 63 28604R ... 93 28604UW ... 93 28604V ... 93 28604VW ... 93 28604X ... 73 29105BF ... 47 29126FP ... 41 29126FR ... 65 29126FS ... 45 29126FT ... 45 29126FU ... 49 29476ZS ... 43 29477NT ... 45 29480BDS ... 95 29480XR ... 63 29925BCN1 ... 53 29925BCNAC ... 55 29925BCNBC ... 55 29925BCNMC ... 55 29925TBCM ... 61 29926BABCM ... 61 35876U ... 67 56393N ... 71 6-878-6 ... 55 660-1018 ... 39 660-1021 ... 39 660-1024 ... 83 660-1025 ... 73 660-1027 ... 65, 73 660-1028 ... 45 660-1029 ... 43 660-1031 ... 45 660-1032 ... 39 660-1033 ... 39 660-1035 ... 45 660-1036 ... 45 660-1037 ... 41 660-1038 ... 83

Part No. Page Teil Nr. Seite

NUMERICAL INDEX OF PARTS

NUMERISCHES TEILEVERZEICHNIS

Part No. Page Teil Nr. Seite

660-1039 ... 81 660-1041 ... 43 660-1047 ... 45 660-1058 ... 65 660-1059 ... 41 660-1067 ... 79 660-1069 ... 83 660-1071 ... 71 660-1085 ... 39 660-1094 ... 79 660-1103 ... 43, 45 660-1104 ... 45 660-1123 ... 73 660-1124 ... 73 660-1126 ... 73 660-1127 ... 79 660-1134 ... 95 660-1137 ... 39 660-1138 ... 39 660-1141 ... 41 660-1147 ... 43 660-212 ... 43 660-3003 ... 69, 83 660-3004 ... 69 660-705 ... 83 660-892B ... 59 660-892D ... 59 666-201 ... 65 670B353 ... 55 671A379 ... 53, 55 671A381 ... 59 671D55 ... 73 671D57 ... 73 69H ... 63 80137A ... 47 80638S ... 57 90233C ... 55 90233DCB ... 55 90234D ... 61 90235FK ... 61 90242H ... 61 90710C ... 57 93064M ... 63 93064MA ... 63 94 ... 63 95054 ... 63 95055 ... 63 95153 ...

95154V ... 61 95166C ... 61 95257 ... 61 95411 ... 61 95421 ... 95

95510 ... 45 95555 ... 63 95600 ... 93 95601 ... 93 95602 ... 93 95603 ... 93 95606 ... 93 95607 ... 93 95623 ... 93 95623-0.8SL ... 93 95623-0.8SN ... 93 95623-1.2SL ... 93 95623-1.2SN ... 93 95623-100V ... 93 95623-2.0SN ... 93 95623-3I ... 93 95623-4I ... 93 95623-50V ... 93 95623-5I ... 93 95623-6I ... 93 95623B ... 93 95623C ... 93 95623C1.5I ... 93 95623C2.0I ... 93 95623C2.5I ... 93 95623C3.0I ... 93 95953 ... 43, 79 95954 ... 61 95955 ... 59, 61 96103 ... 61 96351A ... 51 96519 ... 45, 49 96531A ... 51 96535 ... 79 96826 ... 57 97160 ... 63 9848GF250/100 ... 41 9848GF250/100 ... 93 99008 ... 63 998-226A1 ... 55, 61 998-226A2 ... 55, 61 998-226A3 ... 55, 61 998-226A4 ... 55, 61 998-226A5 ... 55, 61 998-227A1 ... 61 998-227A2 ... 61 998-227A3 ... 55, 61 998-228 ... 61 998-230 ... 61 998-247-1 ... 55 998-247-4 ... 55 998-297B ... 61 998-313D ... 55, 61

998-313F ... 55, 61 998-31AK ... 55, 61 998-326K ... 53, 55 998-419AK ... 55, 61 998-493BC ... 61 998-493K ... 61 998-493L ... 61 998-493M ... 61 998-493N ... 61 998-496MA ... 61 999-111 ... 61 999-114G ... 73, 93 999-140 ... 61 999-140A ... 55 999-151 ... 95 999-153A ... 73, 95 999-174KM ... 61 999-196 ... 73, 83 999-199B ... 55, 61 999-256F ... 39 999-411G-1/8-6 ... 59 999-411G1/8-6 ... 53 999-411G1/8-6 ... 55 999-411G1/8-6 ... 61 999A374E ... 55 999M374E ... 55 A10500LA ... 87 A10501TAS ... 89 A10504A ... 57 A10508RB ... 57 A10508RE ... 57 A10516 ... 61 A10522A ... 59 A10531 ... 61 A10545 ... 61 B1124804000 ... 41 B3517009000 ... 65 B9204804000 ... 93 BP108 ... 63 C10005 ... 85 C10005B ... 87 C10005D ... 89 C10008 ... 47 C10013A ... 47 C10018A ... 41 C10020A ... 85 C10020B ... 87 C10020D ... 89 C10020E ... 89 C10021F ... 45 C10022E ... 47 C10022J ... 59 C10022K ... 59

C10022L ... 51 C10022M ... 57 C10023 ... 77 C10023A ... 77 C10024 ... 85 C10024B ... 87 C10024D ... 89 C10030J ... 85 C10030M ... 89 C10030R ... 89 C10030T ... 85, 87, 89 C10030U ... 85, 87 C10030V ... 67, 85 C10030V ... 87, 89 C10030W ... 67 C10030X ... 67 C10030Y ... 67 C10030Z ... 89 C10032B ... 59 C10032C ... 57 C10033D ... 79

C10033R......67

C10033K ... 51 C10034E ... 65 C10034F ... 59 C10034G ... 65 C10035F ... 59 C10035G ... 59 C10035H ... 59 C10037K ... 59 C10044AA ... 59 C10044AB ... 59 C10044B ... 75, 77 C10044Z ... 59 C10047 ... 75 C10047C ... 85, 87, 89 C10047D ... 75 C10047H ... 75 C10047J ... 75 C10047L ... 59 C10047M ... 59 C10048 ... 77 C10050 ... 49 C10050A ... 49 C10056D ... 67 C10056E ... 67 C10057 ... 79 C10066 ... 75 C10066A ... 75 C10066B ... 75 C10066C ... 75 C10066D ... 75, 77 C10068B ... 75

Part No. Page Teil Nr. Seite

NUMERICAL INDEX OF PARTS

NUMERISCHES TEILEVERZEICHNIS

Part No. Page Teil Nr. Seite

C10068C ... 77 C10068D ... 77 C10068F ... 75, 77 C10069A ... 51 C10072 ... 59 C10073C ... 51 C10080 ... 49 C10080A ... 51 C10080D ... 51 C10082C ... 79 C10082Q ... 75 C10083E ... 59 C10083G ... 59 C10083H ... 59 C10083M ... 57 C10083N ... 53, 55 C10083R ... 57 C10083S ... 57 C10086 ... 59 C10092 ... 75, 77 C10095A ... 81 C10095F ... 41 C10095J ... 59 C10095L ... 57 C10095M ... 51 C10095N ... 57 C110-2 ... 77 C110-4 ... 75 C12982 ... 57 C18 ... 53, 55 C20 ... 53, 55 C22894AV ... 45 C22894AW ... 47 C28C ... 75, 77 C29476TK2 ... 59 C39592AK ... 75, 77 C524 ... 81 C660-1125 ... 73 C670G224 ... 83 C671G24 ... 53, 55 C80676A ... 75, 77 C80696 ...

53, 55 C80858BX-1 ... 77 C80858BX1 ... 75 C88 ... 51 C907 ... 57 C95167 ... 57 C95520A ... 59 C95954 ... 55 C96103A ... 57 C99288 ... 57 C99339 ... 57 C99372 ... 53, 55

C99374 ... 53, 55 C99521 ... 53, 55 CAS137A ... 75 CG10030K ... 87 CG10030L ... 87 CL21 ... 41, 47, 49, 65 CO66 ... 39 CSM6051002TP ... 59 CSM6051802TP ... 59, 67 CSM6051802TP ... 85, 87 CSM6051802TP ... 89 CSS1121010SP ... 59 CSS2110920TP ... 53 CSS4111215SP ... 51 CSS4151215SP ... 43, 53 CSS4151215SP ... 55 CSS6110650TP ... 41 CSS6110710TP ... 65 CSS6660610TP ... 47 CSS7080520SP ... 75 CSS7120710SP ... 59 CSS7621040SP ... 59 CSS8110410SP ... 59 CSS8110422TP ... 51 CSS8120410SP ... 59, 65 CSS8120410SP ... 83 CSS8120740SP ... 59, 75 CSS8120740SP ... 79, 85 CSS8120740SP ... 87, 89 CSS8150710TP ... 83 CSS8151230SP ... 39 CSS8660410SP ... 75 CSS9150730SP ... 49 CSS9150860SP ... 85, 87 CSS9150860SP ... 89 CSS9151420TP ... 45, 85 CSS9151420TP ... 67, 87 CSS9151420TP ... 89 CSS9151630CP ... 77 CSS9151740CP ... 41 CWP0480856SP ... 77 CWP0482086SD ... 75, 77 CWP0621026SP ... 41 G10044T ... 39 G10084B ... 65 G11667VB ... 63 G21233GA ... 55 G23451 ... 63 G23451A ... 63 G23451H ... 63 G23451V ... 63 G660-1112 ... 53 GR-10044A ... 75, 77

GR-10044Y ... 39 GR-660-1068 ... 73 GR-670G328 ... 55 GR-95055 ... 83, 91 GR-998-429B ... 55 GR-998-429M ... 55 GR-999A374 ... 55 GR-999B374 ... 55 GR-999M374 ... 55 GR-G660-1112 ... 55 GR10093A ... 73 HA20B ... 63

LA581........73

NM6040000SN ... 55 NS6120310SP ... 69 P-998-59D ... 55 M6043002TN ... 45 SM6051202TP ... 69 SM6052002TP ... 73 SM6081802TP ... 43 SS1110840SP ... 45 SS4111215SP ... 45 SS6110650TP ... 65 SS6111010SP ... 49 SS6121060SP ... 45 SS6121210SP ... 69 SS6121610TP ... 41 SS6123010SP ... 69 SS6150810SP ... 41 SS6151440SP ... 45 SS6151812TP ... 41 SS6152212SP ... 41 SS7080520SP ... 45 SS7110570SP ... 43 SS7111410SP ... 47 SS7121610SP ... 45 SS8080410TP ... 41 SS8660612TP ... 43, 45 SS8660612TP ... 51, 65 SS8661012TP ... 45 SS8661212TP ... 43 SS9090640SP ... 47, 49 SS9110543CP ... 49 SS9112520SP ... 65 SS9151120CP ... 43 SS9151420TP ... 61 SS9151740CP ... 65 TA0290301M0 ... 49 TA0370301M0 ... 49 TA0370601M0 ... 43 TA0950806R0 ... 39 TA1050504R0 ... 83 TA2351004R0 ... 79

VV10047E ... 59 VV10095P ... 67

VV10095R......67

VV22519 ... 57 VV22599G ... 81 VV22599L ... 85, 87, 89 VV22599N ... 73 VV22782A ... 57 VV22799AK ... 83 VV22894BM ... 79, 83 VV6152212SP ... 67 VV660-1044 ... 39 VV95403A ... 59 VV95409 ... 55 VV96203 ... 63, 83, 91 VV96502A ... 59 VVNS6120310SP ... 51 VVSS1110840SP ... 49 VVSS1120710SP ... 49, 75 VVSS1120710SP ... 77 VVSS2621540SP ... 57 VVSS4150915SP ... 49, 51 VVSS6110480SP ... 53 VVSS6120940SP ... 59, 81 VVSS6121050SP ... 65, 75 VVSS6121050SP ... 77 VVSS6151040SP ... 59 VVSS6151812TP ... 59 VVSS6152212SP ... 53, 55 VVSS8150510TP ... 47 VVSS8150710TP ... 59, 79 VVSS8660612TP ... 47 WP0460556SD ... 65 WP0531000SE ... 67, 69 WP0531000SE ... 73, 85 WP0531000SE ... 87, 89 WP0621016SD ...

WP0651001SB ... 65 WR83 ... 93 WS0410002KP ... 55

NOTES

NOTIZEN

Union Special BC211P01-1, BC211P11-1, BC211P11-1N1, BC211P11-1N2, BC211P11-1N3 Parts List

Specifications and Main Features

Frequently Asked Questions

User Manual
