Trimble HD50 Operating Instructions Manual

HD50

www.trimble.com

Trimble Construction Division
5475 Kellenburger Road
Dayton, Ohio 45424
USA

800-538-7800 (Toll Free)
[phone] Phone
[phone] Fax

www.trimble.com

© 2006, Trimble Navigation Limited. All rights reserved.

PN 0600-1380 (10/06)

Operating instructions

Bedienungsanleitung
Instructions d’emploi

Instrucciones de servicio

Manual de instruções

Istruzioni d’uso

Gebruiksaanwijzing

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käyttöohje

Kullanım kılavuzu

取扱説明書

操作指南

Instrukcja obsługi

Návod k obsluze

Návod na používanie

Használati utasítás

Руководство по

эксплуатации

Інструкція

з експлуатації

Instrucţiuni de folosire

Ръководство за

експлоатация

Uputstvo za opsluživanje

Navodilo za uporabo

Upute za uporabu

Kasutusjuhend
Lietošanas pamācība
Naudojimo instrukcija

G

H

16

20

17

21

18

19

4 1 609 929 J98 • 19.10.06

h

g

abc

f

dce

6

7

15

14

5

4

3

2

1

7

8

9

10

11

12

13

5 1 609 929 J98 • 19.10.06

Safety Rules

Symbols

f Caution – The use of other operating or

adjusting equipment or the application of
other processing methods than those men­tioned here, can lead to dangerous radiation
exposure.

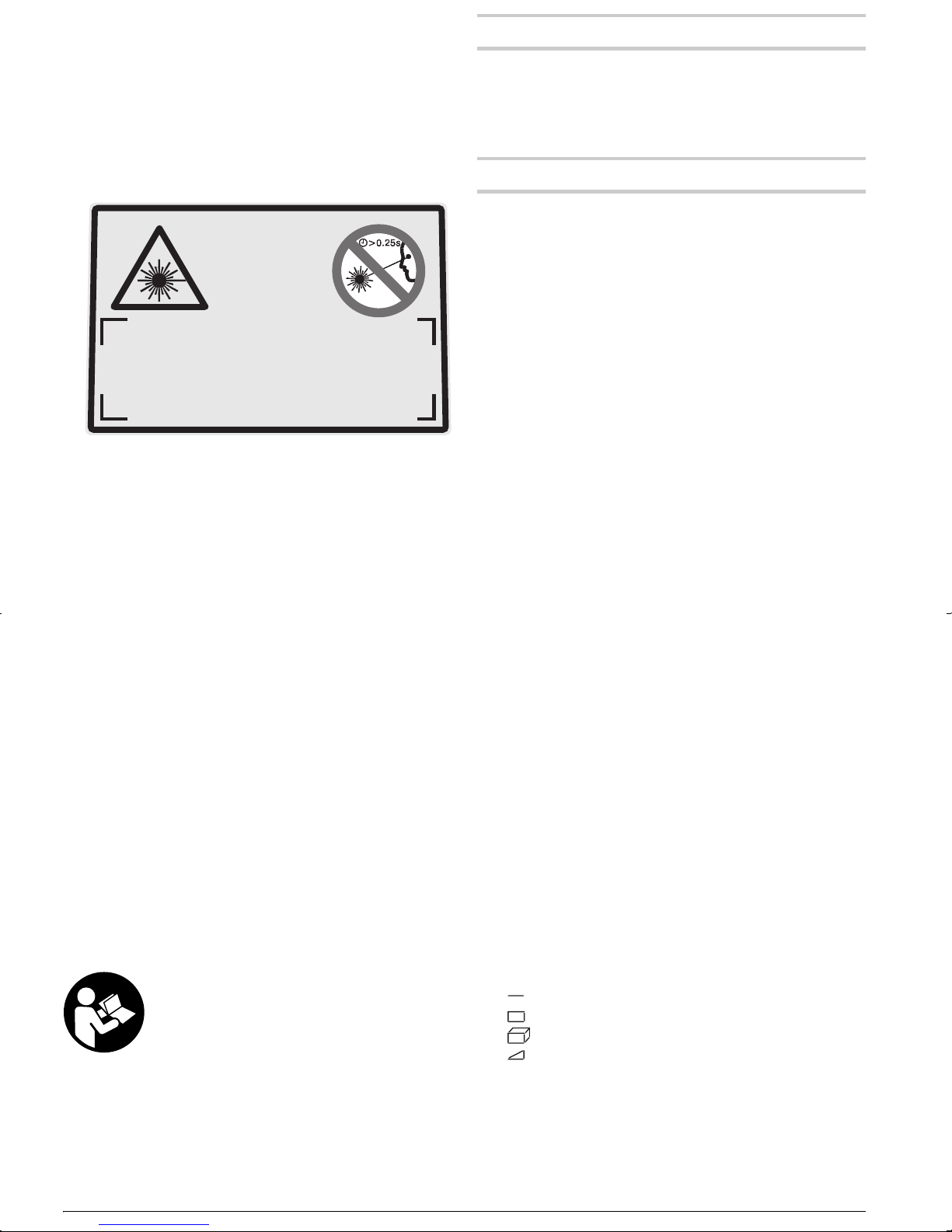

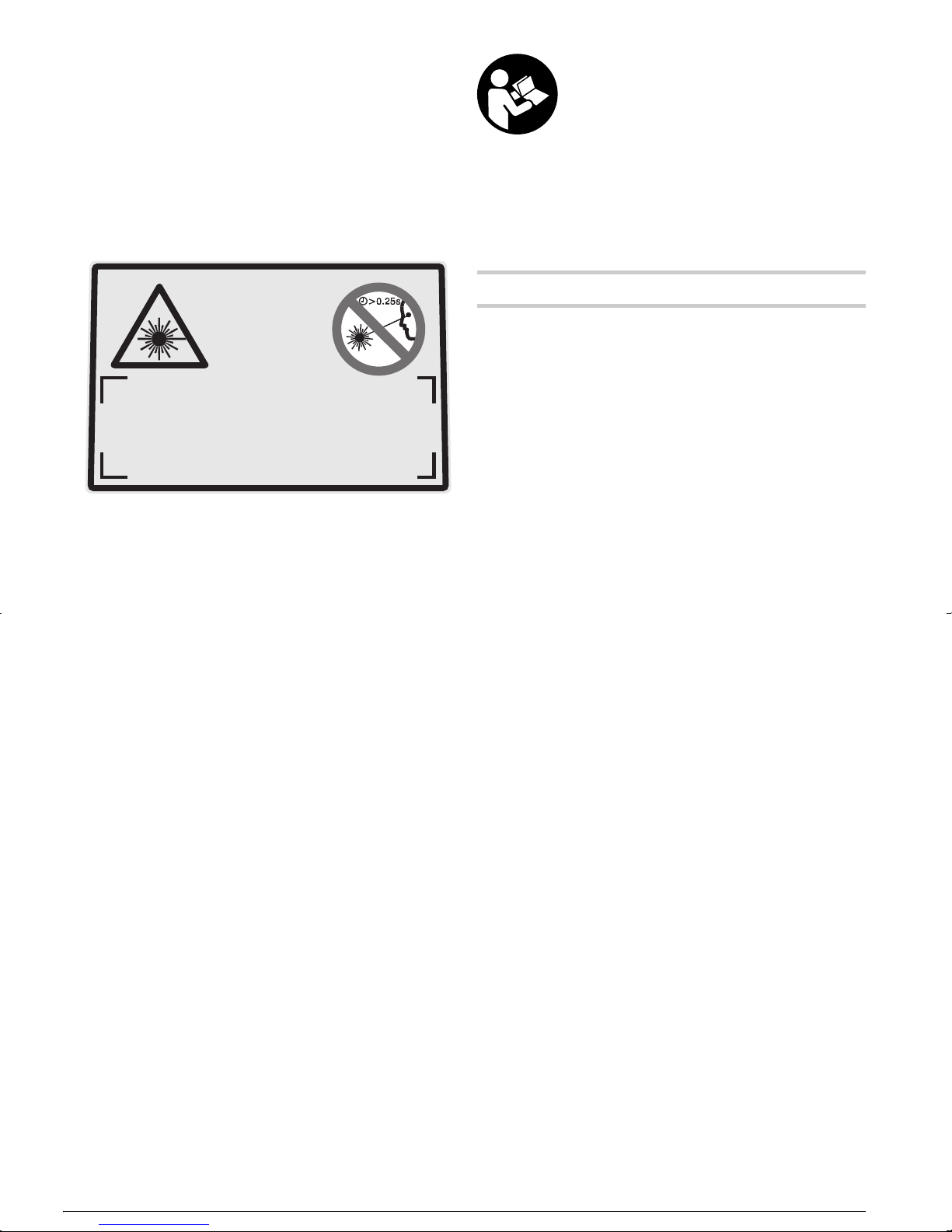

f The measuring tool is delivered with a warn-

ing label in English language (marked with
the number 8 in the representation of the
measuring tool on the graphic page).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Do not direct the laser beam at persons or

animals and do not stare into the laser beam
yourself (not even from a distance). This

measuring tool produces laser class 2 laser radia­tion according to EN 60825-1. This can lead to
other persons being unintentionally blinded.

f Do not use the laser viewing glasses as

safety goggles. The laser viewing glasses are

used for improved visualisation of the laser beam,
but they do not protect against laser radiation.

f Do not use the laser viewing glasses as sun

glasses or in traffic. The laser viewing glasses

do not afford complete UV protection and reduce
colour perception.

f Have the measuring tool repaired only

through qualified specialists using original
spare parts. This ensures that the safety of the

measuring tool is maintained.

f Do not allow children to use the laser meas-

uring tool without supervision. They could

unintentionally blind other persons.

Symbol Name Meaning

mm Millimeter Length
m Meter Length

2

m

3

m
in Inch Length
ft Foot Length

2

ft

3

ft
sSeconds Time
min Minutes Time

°C Degrees Celsius Temperature

°F Degrees Fahrenheit Temperature
nm Nanometer Wave length
mW Milliwatt Power
VVolts Voltage
kg Kilogram Mass
oz Ounce Mass
EN European standard
IP Protection class

Square meter Area
Cubic meter Volume

Square feet Area
Cubic feet Volume

Functional Description

Working safely with the measuring
tool is possible only when the oper­ating and safety information are
read completely and the instruc­tions contained therein are strictly

followed. Never make warning
labels on the measuring tool unrecognisable.
SAVE THESE INSTRUCTIONS.

Please unfold the fold-out page with the representa­tion of the measuring tool and leave it unfolded while
reading the operating instructions.

6 | English 1 609 929 J98 • 19.10.06

Intended Use

The measuring tool is intended for measuring dis­tances, lengths, heights, clearances and for calculat­ing areas and volumes. The measuring tool is suitable
for interior and exterior construction site measuring.

Product Features

Technical Data

The numbering of the product features shown refers
to the illustration of the measuring tool on the graphic
page.

1 Delete button “C”
2 Memory subtraction button “M–”
3 Memory add button “M+”
4 Length and continuous measurement button
5 Area, volume and indirect length measurement

button

6 Display
7 Alignment aid
8 Laser warning label

9 Measuring button
10 Reference level button
11 Memory retrieve button “M=”
12 Permanent laser beam/change “unit of measure”

button

13 On/Off button
14 Positioning pin
15 Latch of the positioning pin
16 Latch of battery lid
17 Battery lid
18 Serial number
19 Laser beam outlet
20 Reception lens
21 1/4" thread
22 Laser viewing glasses*
23 Laser target plate*
24 Protective case

Display Elements

a Battery indication

b Measured value/result

c Unit of measure
d Measurement reference level
e Laser switched on

f Individual measured value (for length measure-

ment: result)

g Variable measuring functions

Length measurement
Area measurement
Volume measurement
Indirect length measurement

h Measured values stored

Digital Laser Rangefinder

Article number HD 50
Measuring range

A)

0.05 ... 50 m

(0.16 ... 165 ft)

Measuring accuracy
–typical
–maximum

± 1.5 mm (± 1/16 in)

± 3mm (± 1/8 in)

Measuring duration
–typical
–maximum

<0.5 s

4 s
Lowest indication unit 1/16 in; 0.005 ft; 1 mm
Operating temperature – 10 °C ... +50 °C

(+14 °F ... +122 ° F)

Storage temperature – 20 °C ... +70 °C

(–4 °F ... +158 °F)
Relative air humidity, max. 90 %
Laser class 2
Laser type 635 nm, <1 mW
Laser beam diameter

(at 25 °C/77 °F), approx.
– at 10 m (33 ft) distance
– at 50 m (165 ft) distance

Batteries
Rechargeable batteries

4 x 1.5 V LR03 (AAA)

4 x 1.2 V KR03 (AAA)

6 mm (1/4 in)

30 mm (1 3/16 in)

Battery service life, approx. 30000 individual

measurements

Automatic switch-off after
approx.
–Laser

20 s

– Measuring tool

(without measurement)

5 min

Weight according to
EPTA-Procedure 01/2003

Protection class (excluding
battery compartment)

A) The working range increases depending on how well the
laser light is reflected from the surface of the target (scat­tered, not reflective) and with increased brightness of the
laser point to the ambient light intensity (interior spaces,
twilight).
In unfavourable conditions (e.g. when measuring outdoors
at intense sunlight), it may be necessary to use the target
plate.

B) +0.1 mm/m (+1/32 in per 26 ft) in case of unfavourable
conditions, e.g. intense sun irradiation

The measuring tool can be clearly identified with the serial
number 18 on the type plate.

0.18 kg (6.35 oz)

IP 54 (dust and splash

water protected)

B)

*The accessories illustrated or described are not
included as standard delivery.

English | 71 609 929 J98 • 19.10.06

Assembly

Inserting/Replacing the Battery

Use only alkali-manganese or rechargeable batteries.
Fewer measurements are possible when using 1.2 V

rechargeable batteries as compared with 1.5 V bat­teries.

To open the battery lid 17, press the latch of the bat­tery lid 16 in the direction of the arrow and remove the
battery lid. Insert the supplied batteries. When insert­ing, pay attention to the correct polarity according to
the representation on the inside of the battery com­partment.

When the battery symbol appears in the display for
the first time, then at least 100 measurements are still
possible. The batteries must be replaced when the
battery symbol flashes; taking measurements is no
longer possible.

Always replace all batteries at the same time. Only use
batteries from one brand and with the identical capac­ity.

f Remove the batteries from the measuring

tool when not using it for extended periods.

When storing for extended periods, the batteries
can corrode and discharge themselves.

Operation

Initial Operation

f Protect the measuring tool against moisture

and direct sun irradiation.

f Do not expose the measuring tool to

extreme temperatures or variations in tem­perature.

Switching On and Off

To switch on the measuring tool, press the On/Off
button 13. When switching on the measuring tool, the
laser beam is not switched on yet.

To switch off the measuring tool, press the On/Off
button 13.

To save the batteries, the measuring tool switches off
automatically after approx. 5 minutes when no meas­urement is carried out.

When a measured value has been stored, it is retained
in automatic switch-off mode. When switching on the
measuring tool again, “M” is indicated in the display.

Measuring Procedure

The measuring tool offers a variety of different meas­uring functions that can be selected by pushing the
corresponding function button (see “Measuring Func­tions”). After switching on, the measuring tool is in the
“length measurement function”.

Also, it is possible to select any of the four different
reference levels for the measurement by pushing the
reference level button 10 (see “Selecting the Refer­ence Level”). After switching on, the rear edge of the
measuring tool is preset as the reference level.

Upon selection of the measuring function and the ref­erence level, all further steps are carried out by push­ing the measuring button 9.

With the reference level selected, place the measuring
tool against the desired measuring line (e.g. a wall).

Push the measuring button 9 to switch on the laser
beam.

f Do not point the laser beam at persons or

animals and do not look into the laser beam
yourself, not even from a large distance.

Aim the laser beam at the target surface. Push the
measuring button 9 again to initiate the measurement.

In the tracking function as well as when the laser
beam is switched on permanently, the measurement
already starts upon first actuation of the measuring
button 9.

The measured value appears after 0.5 to 4 seconds.
The duration of the measurement depends on the dis­tance, the light conditions and the reflection properties
of the target surface. The end of the measurement is
indicated by a signal tone. The laser beam is switched
off automatically upon completion of the measurement.

When no measurement has taken place approx.
20 seconds after sighting, the laser beam is switched
off automatically to save the batteries.

Selecting the Reference Level
(see figures A–D)

For measuring, it is possible to select from four differ­ent reference levels:

• the rear edge of the measuring tool (e.g., when
placing the measuring tool flush against a wall),

• the rear edge of the positioning pin 14 (e.g., for
measurements out of corners).

• the front edge of the measuring tool (e.g., as when
measuring from the edge of a table onward),

• the thread 21 (e.g., for measuring with the tripod).

To select the reference level, push button 10 repeat­edly until the required reference level is indicated in the
display. Each time after switching on, the rear edge of
the measuring tool is preset as the reference level.

8 | English 1 609 929 J98 • 19.10.06

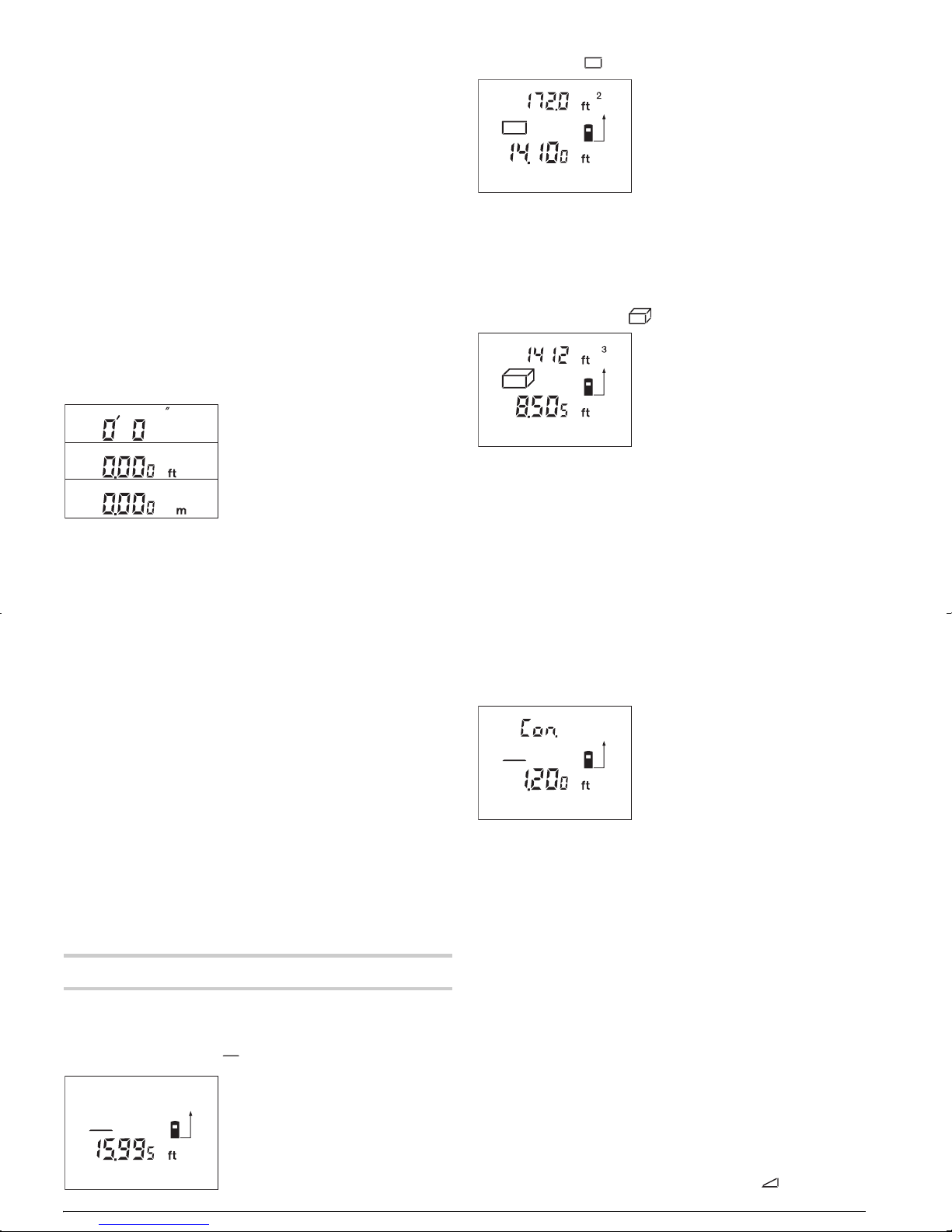

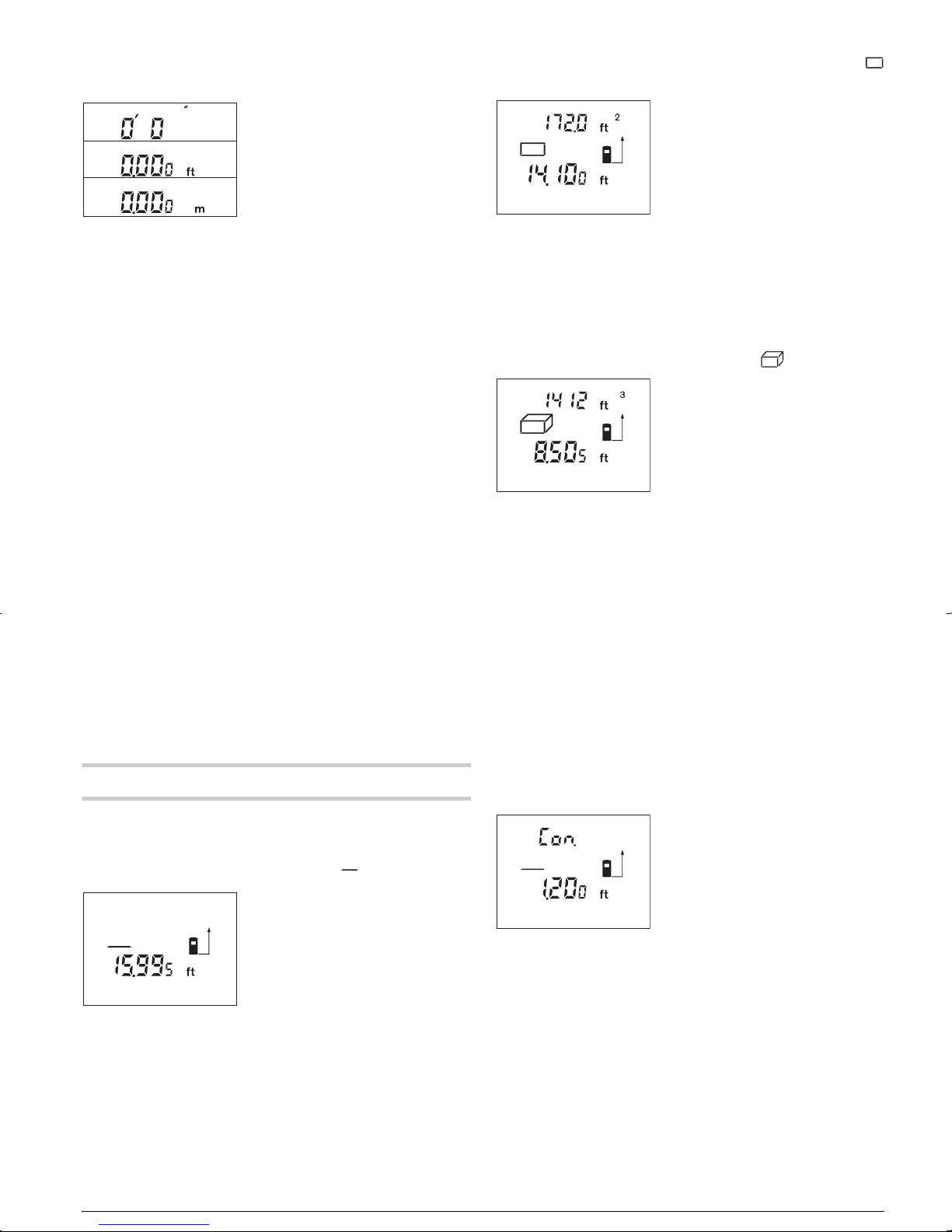

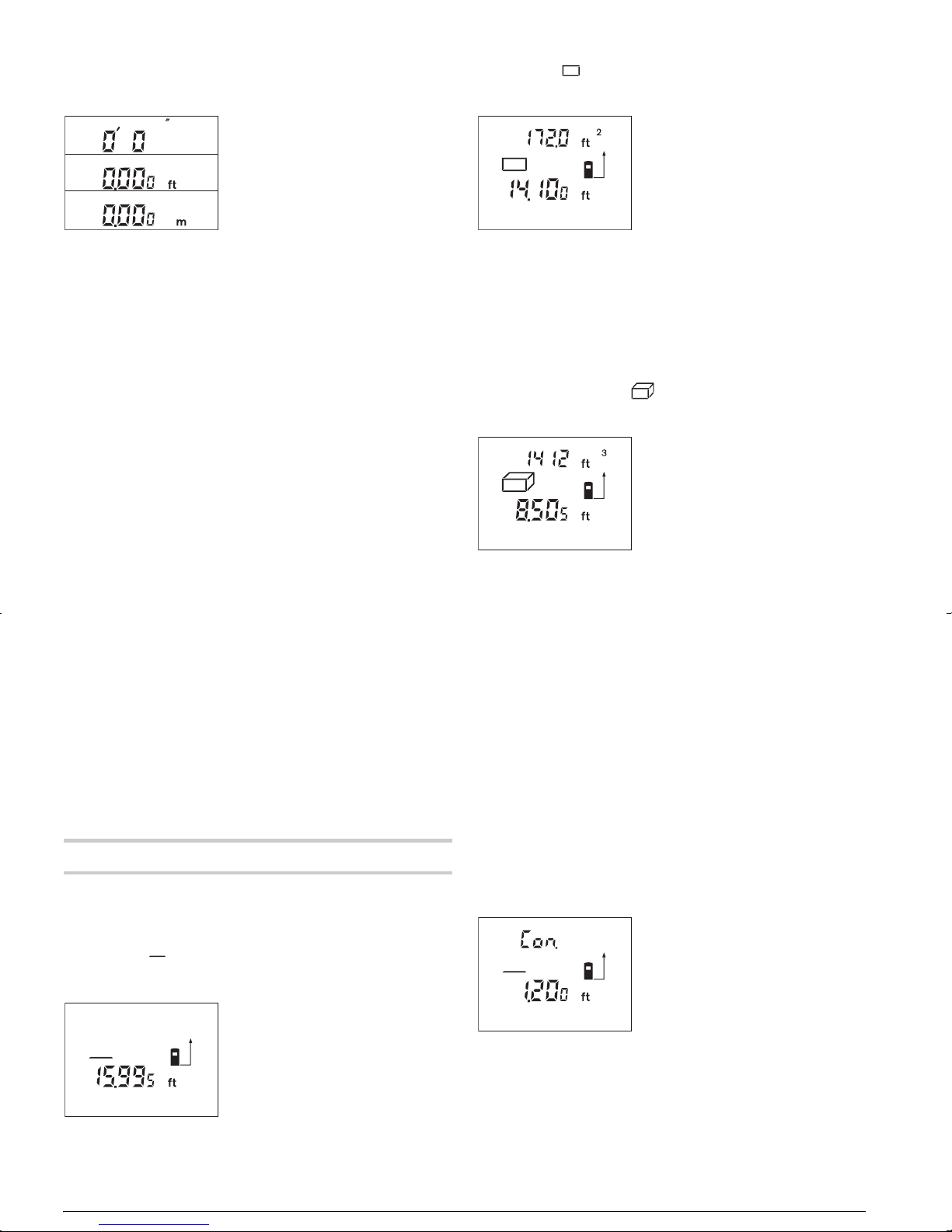

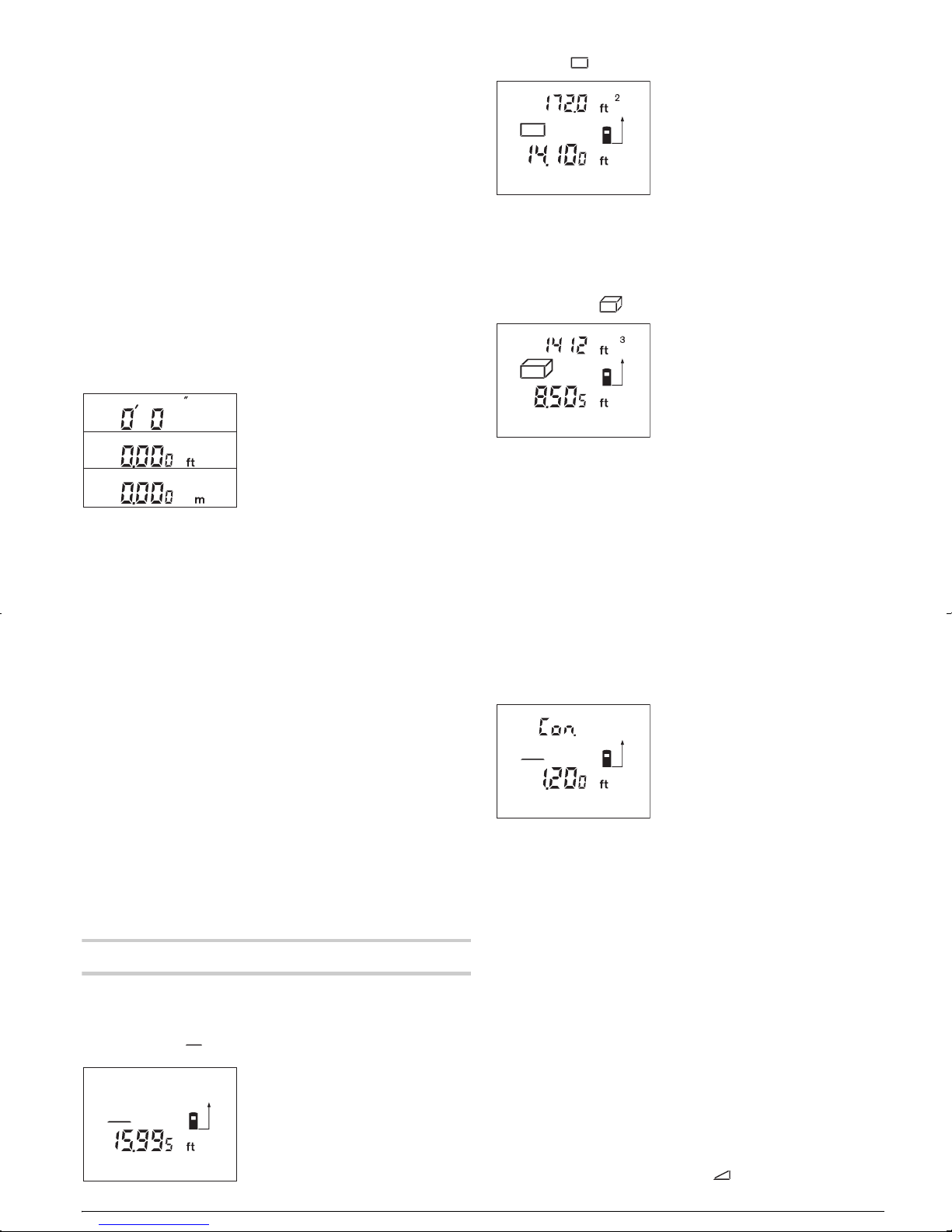

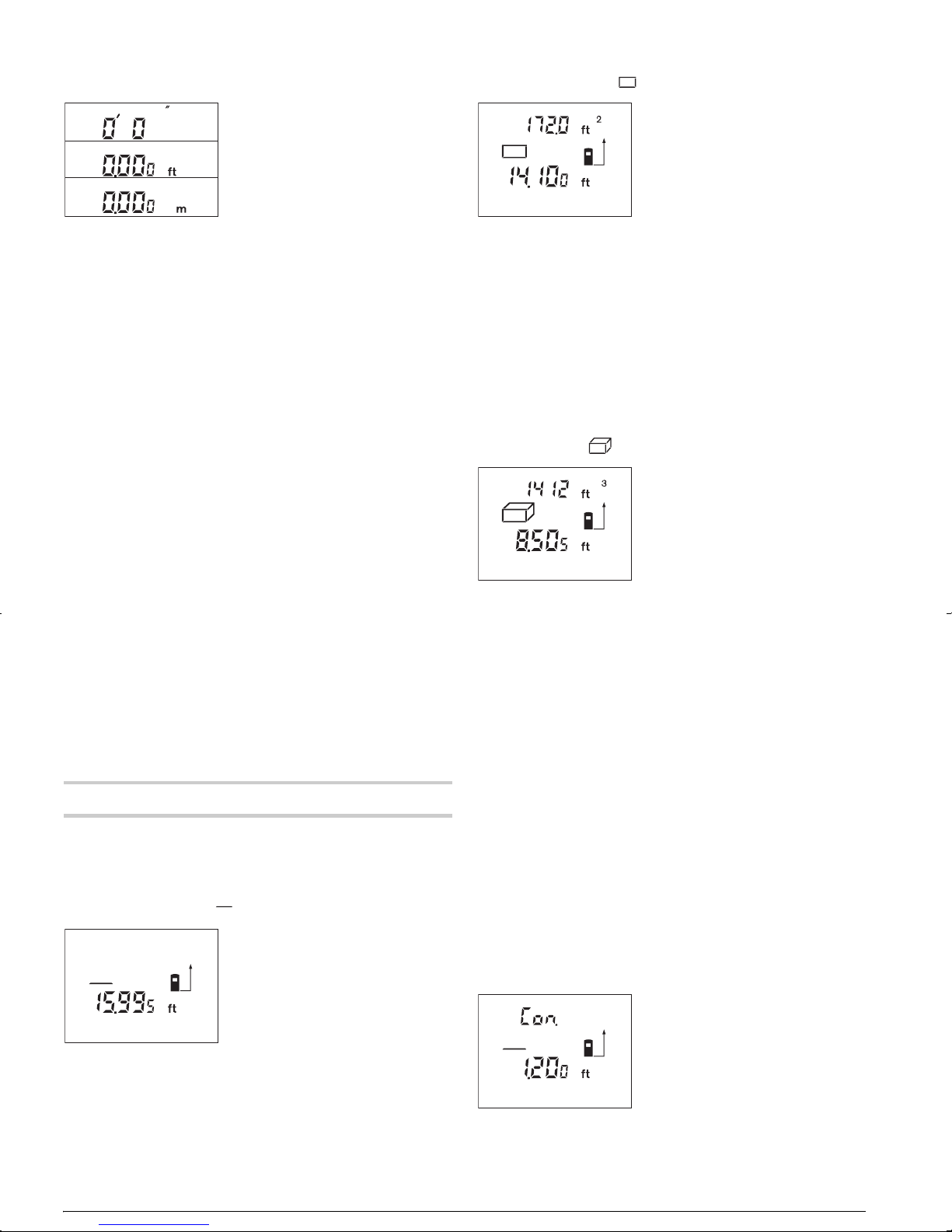

Changing the Unit of Measure

The unit of measure can be changed any time for dis­play of the measured values, even for already meas­ured or calculated values.

The three units of measure
shown left are available for dis­play of current length measure­ments.

Area and volume values as well
as stored measured values can
only be displayed in “ft” or “m”.

To change the unit of measure, push button 12 until a
new unit of measure is displayed.

The unit-of-measure setting is retained when switch­ing the measuring tool on or off.

Continuous Laser Beam

If required, the measuring tool can be set to permanent
laser beam. For this, briefly push button 12. The indica­tion “LASER” lights up continuously in the display.

f Do not point the laser beam at persons or

animals and do not look into the laser beam
yourself, not even from a large distance.

In this setting, the laser beam also remains switched
on between measurements; for measuring, it is only
required to push the measuring button 9 once.

To switch off the permanent laser beam, briefly push
button 12 again or switch the measuring tool off.
When switching on again, the measuring tool is in nor­mal operation; the laser beam only appears when
pushing the measuring button 9.

Measuring Functions

Length Measurement

For length measurements, push button 4 until the indi­cator for length measurement appears in the display.

Push the measuring button 9
once for sighting and once
more to take the measurement.

The measured value is indi­cated at the bottom in the dis­play.

Area Measurement

For area measurements, push button 5 until the indi­cator for area measurement appears in the display.

Afterwards, measure the length
and the width, one after anoth­er, in the same manner as a
length measurement. The laser
beam remains switched on be­tween both measurements.

After taking the second measurement, the area/surface
is automatically calculated and displayed. The last indi­vidual measured value is indicated at the bottom in the
display, while the final result is shown at the top.

Volume Measurement

For volume measurements, push button 5 until the
indicator for volume measurement appears in the
display.

Afterwards, measure the
length, width and the height,
one after another, in the same
manner as for a length meas­urement. The laser beam
remains switched on between
all three measurements.

After taking the third measurement, the volume is
automatically calculated and displayed. The last indi­vidual measured value is indicated at the bottom in the
display, while the final result is shown at the top.

Values exceeding 99990 ft

3

cannot be displayed;

“Err.” is indicated in the display. In this case, switch
the unit of measure to “m” (see “Changing the Unit of
Measure”, page 9).

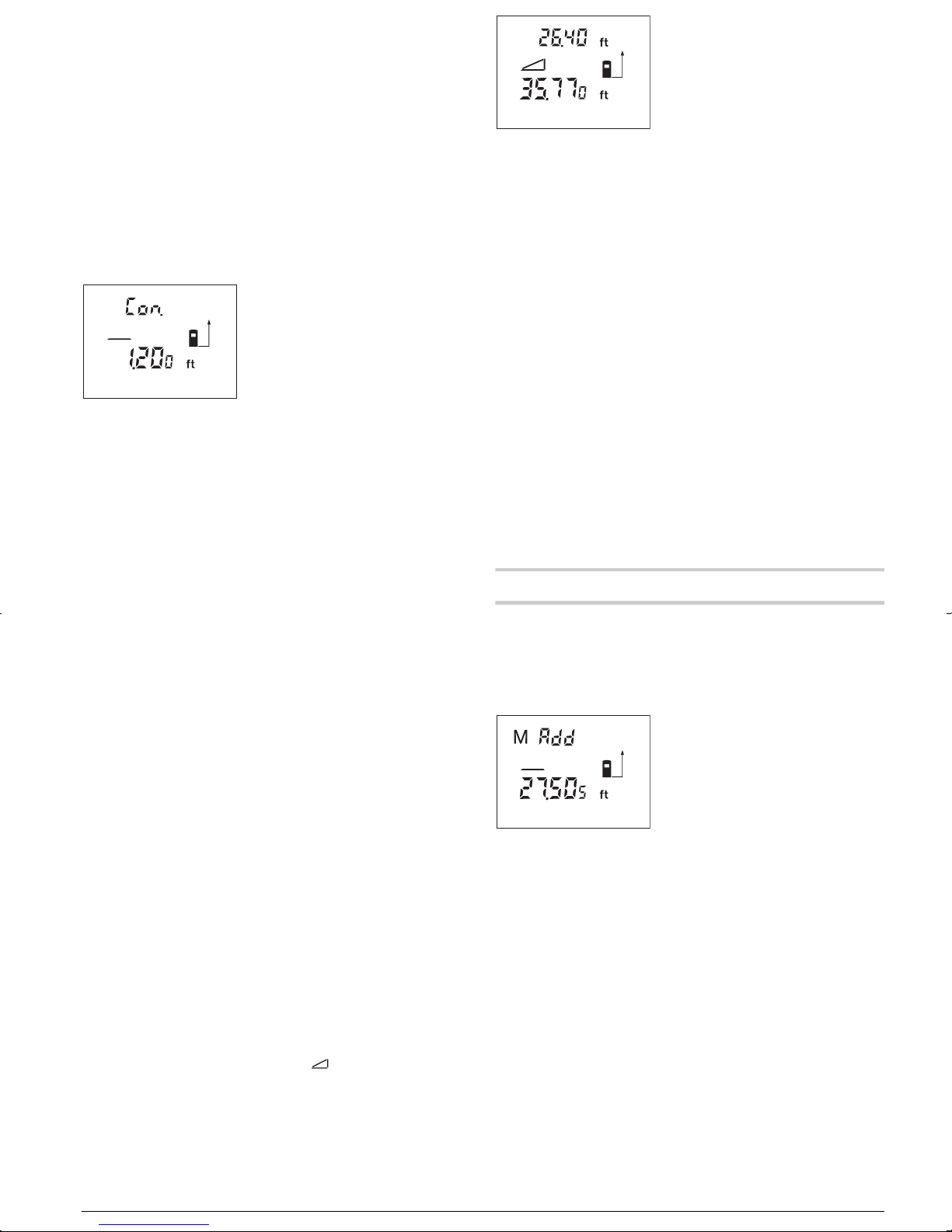

Continuous Measurement (Tracking)
(see figure E)

The continuous measurement function (tracking) is
used for the transferring of measurements, e.g., from
construction plans. In continuous measurement mode,
the measuring tool can be moved relative to the target,
whereby the measured value is updated approx. every

0.5 seconds. As an example, the user can move from a
wall to the required distance, while the actual distance
can be read continuously.

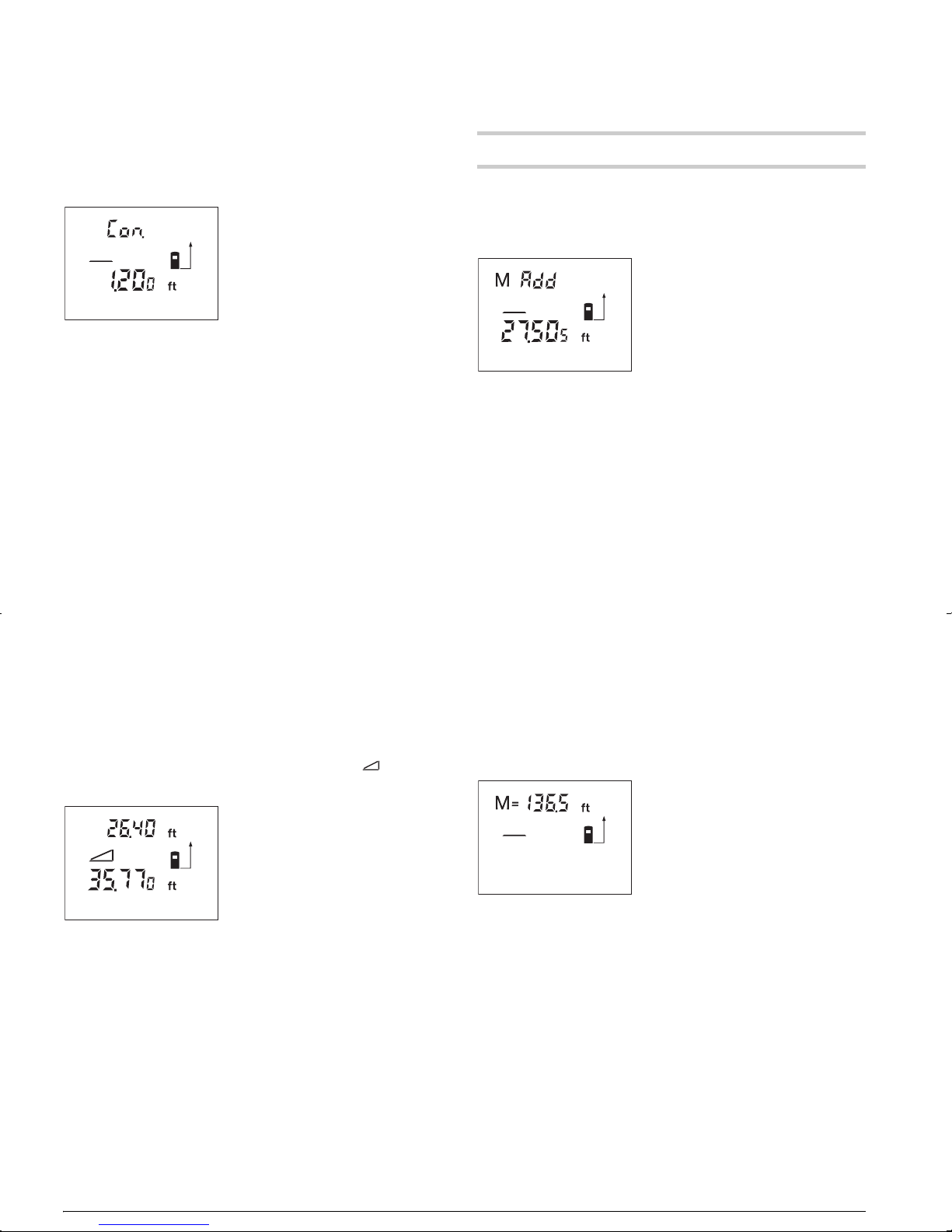

For continuous measurement, push button 4 until the
indication “Con.” appears in the display.

Press the measuring button 9
to initiate the measuring proce­dure. Move the measuring tool
until the required distance
value is indicated at the bottom
of the display.

Pushing the measuring button 9 interrupts the contin­uous measurement. The current measured value is
indicated in the display. Repeated pushing of the
measuring button 9 starts the continuous measuring
again.

The continuous measuring automatically switches off
after 5 minutes. The last measured value remains indi­cated in the display. The continuous measuring can
also be ended by pushing button 4 or 5, which changes
the measuring function.

English | 91 609 929 J98 • 19.10.06

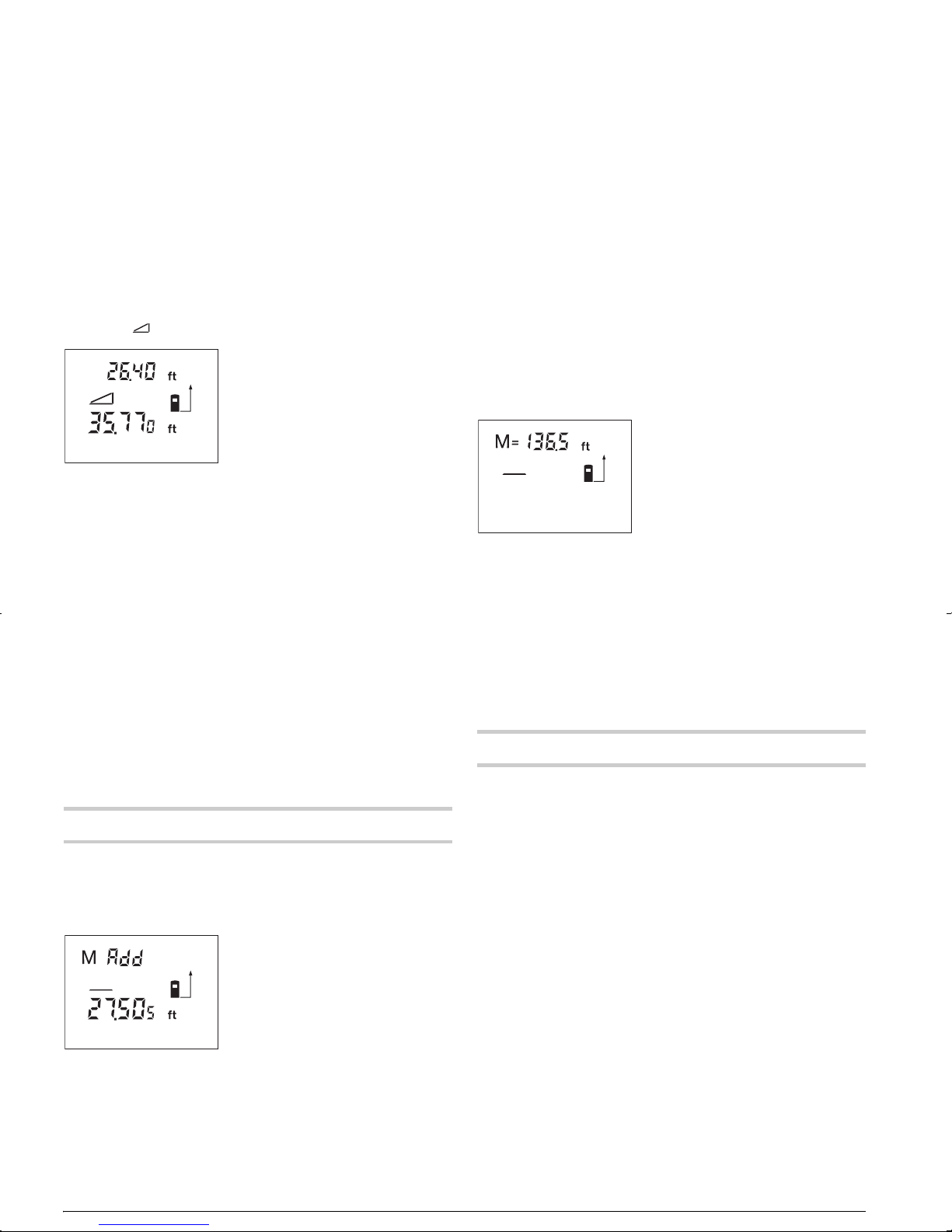

Indirect Length Measurement (see figure F)

The indirect length measurement is used to measure
distances that cannot be measured directly because an
obstacle would obstruct the laser beam or no target
surface is available as a reflector. Correct results are
achieved only when the laser beam and the sought dis­tance form an exact right angle (Pythagorean Theorem).

In the illustrated example, the length C is to be deter­mined. For this purpose, A and B must be measured.
A and C must form a right angle.

For indirect length measurements, push button 5 until
the indicator for indirect length measurement
appears in the display.

Measure the distance A as for a
length measurement. Pay atten­tion that the line segment A and
the sought distance C form a
right angle. Afterwards, meas­ure the distance B. The laser
beam remains switched on
between both measurements.

Pay attention that the reference point of the measure­ment (e.g., the rear edge of the measuring tool) is at
the exact same location for both measurements.

After completing the second measurement, the dis­tance C is calculated automatically. The last individual
measured value is indicated at the bottom in the dis­play, while the final result C is indicated at the top.

Deleting Measured Values

Pushing the delete button 1 deletes the last individual
measuring value determined in all measuring func­tions. Pushing the button repeatedly deletes the indi­vidual measured values in reverse order.

Memory Functions

When switching off the measuring tool, the value in
the memory is retained.

As an example, when an area value is in the memory
and the current measured value is a volume value, the
addition cannot take place. “Err.” briefly flashes in the
display.

However, values of the same type (e.g. length values)
can be added no matter if they have been measured
in inch, foot or meter.

Subtracting Measured Values

Push the memory subtraction
button 2 in order to subtract
the current measured value
from the memory value. As
soon as a value has been sub­tracted, “M” is indicated in the
display, and is briefly followed
by “Sub.”

If a value is already stored, then the new measured
value can be subtracted only when the measures of unit
correspond (see “Storing/Adding Measured Values”).

Displaying the Stored Value

Push the memory retrieve but­ton 11 in order to display the
value stored in the memory.
“M=” is indicated in the dis­play. When the memory con­tents “M=” is indicated in the
display, it can be doubled by

pushing the memory add button 3 or set to zero by
pushing the memory subtract button 2.

The memorised values can only be displayed in “ft” or
“m”.

Deleting the Memory

To delete the memory contents, first push the memory
retrieve button 11 so that “M=” is indicated in the dis­play. Then push the delete button 1; “M” is no longer
indicated in the display.

Storing/Adding Measured Values

Push the memory add button 3
in order to store the current
measured value – a length,
area or volume value, depend­ing on the current measuring
function. As soon as a value
has been stored, “M” is indi­cated in the display and “Add”
is briefly indicated next to it.

If a value is already stored in the memory, the new
value is added to the memory contents, however, only
when the measures of unit correspond.

10 | English 1 609 929 J98 • 19.10.06

Operating Instructions

The reception lens 20 and the laser beam outlet 19
must not be covered when taking a measurement.

The measuring tool must not be moved while taking a
measurement (with the exception of the continuous
measurement function). Therefore, place the measur­ing tool, as far as this is possible, against or on the
measuring points.

Measurement takes place at the centre of the laser
beam, even when target surfaces are sighted at an
incline.

The measuring range depends upon the light condi­tions and the reflection properties of the target sur­face. For improved visibility of the laser beam when
working outdoors and when the sunlight is intense,
use the laser viewing glasses 22 and the laser target
plate 23 (accessories), or shade off the target surface.

When measuring against transparent surfaces (e.g.
glass, water) or reflecting surfaces, faulty measure­ments are possible. Also, porous or structured sur­faces, air layers with varying temperatures or indirectly
received reflections can affect the measured value.
These effects are due to physical reasons and can
therefore not be excluded by the measuring tool.

Sighting with the Alingment Aid (see figure G)

With the alignment aid 7, sighting over larger dis­tances is a lot easier. For this, look alongside the align­ing aid on the top side of the measuring tool. The laser
beam runs parallel to this line of sight.

Measuring with the Positioning Pin
(see figures B and H)

The positioning pin 14 is suitable for measuring out of
corners (diagonal within a space) or from hard to
reach areas, such as from roller-shutter rails.

Slide the latch 15 of the positioning pin sideward in
order to swivel out the pin.

Set the corresponding reference level for measure­ments with the positioning pin by pushing button 10.

The positioning pin 14 swivels back in again by push­ing it toward the housing to the stop. The pin automat­ically locks in place.

Working with the Tripod

The use of a tripod is particularly necessary for larger
distances. The measuring tool can be screwed onto a
commercially available tripod using the 1/4" thread 21
on the bottom side of the housing.

Set the corresponding reference level for measure­ment with a tripod by pushing button 10 (the refer­ence level is the thread).

Troubleshooting – Causes and
Corrective Measures

Cause Corrective Measure
The indications “Hot” or “Cold” are indicated

in the display; measurement not possible

The measuring tool is not
within the operating temper­ature of – 10 °C to +50 °C
(+14 °F to +122 °F).

Battery indication a is indicated

Battery voltage decreasing
(measurement still possible)

Battery indication a flashes, measurement not
possible

Battery voltage too low Replace batteries

The indications “Err.” and “––––” are indi­cated in the display

The angle between the laser
beam and the target is too
acute.

The target surface reflects
too intensely (e.g. a mirror)
or insufficiently (e.g. black
fabric), or the ambient light
is too bright.

The laser beam outlet 19 or
the reception lens 20 are
misted up (e.g. due to a
rapid temperature change).

The calculated volume value
is larger than 99990 ft

3

The indication “Err.” flashes at the top in the
display

Addition/Subtraction of
measured values with differ­ent units of measure

Unreliable measuring result

The target surface does not
reflect correctly (e.g. water,
glass).

The laser beam outlet 19 or
the reception lens 20 are
covered.

Wait until the measur­ing tool has reached
the operating tempera­ture

Replace batteries

Enlargen the angle
between the laser
beam and the target

Work with the laser
target plate 23 (acces­sory)

Wipe the laser beam
outlet 19 and/or the
reception lens 20 dry
using a soft cloth

Change unit of meas-

.

ure to “m”

Only add/subtract
measured values with
the same units of
measure

Cover off the target
surface

Make sure that the
laser beam outlet 19 or
the reception lens 20
are unobstructed

The measuring tool monitors the correct
function for each measurement. When a
defect is determined, only the symbol
shown aside flashes in the display. In

this case, or when the above mentioned
corrective measures cannot correct an error, have the
measuring tool checked by a service center.

English | 111 609 929 J98 • 19.10.06

Accuracy Check of the Measuring Tool

The accuracy of the measuring tool can be checked
as follows:

• Select a permanently unchangeable measuring
section with a length of approx. 1 to 10 metres
(3.3 to 33 feet); its length must be precisely known
(e.g. the width of a room or a door opening).

• Measure the distance 10 times after another.

The measuring error must not amount to more than a
maximum of ±3 mm (1/8 in). Keep a record of the
measurements in order to compare the accuracy at a
later time.

Maintenance and Service

Maintenance and Cleaning

Store and transport the measuring tool only in the sup­plied protective case.

Keep the measuring tool clean at all times.
Do not immerse the measuring tool into water or other

fluids.
Wipe off debris using a moist and soft cloth. Do not

use any cleaning agents or solvents.
Maintain the reception lens 20 in particular, with the

same care as required for eye glasses or the lens of a
camera.

If the measuring tool should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an authorized service centre.

In case of repairs, send in the measuring tool packed
in its protective case 24.

Accessories/Spare Parts

Laser viewing glasses 22 . . . . . . . . . . . . . 0635-1490

Laser target plate 23 . . . . . . . . . . . . . . . . . 0635-3120

Protective case 24. . . . . . . . . . . . . . . . . . . 0600-1450

Battery lid 17 . . . . . . . . . . . . . . . . . . . . . . . 0600-1420

Positioning pin 14 . . . . . . . . . . . . . . . . . . . 0600-1430

Subject to change without notice.

12 | English 1 609 929 J98 • 19.10.06

Sicherheitshinweise

Funktionsbeschreibung

f Vorsicht – wenn andere als die hier angege-

benen Bedienungs- oder Justiereinrichtun­gen benutzt oder andere Verfahrensweisen
ausgeführt werden, kann dies zu gefährli­cher Strahlungsexposition führen.

f Das Messwerkzeug wird mit einem Warn-

schild in englischer Sprache ausgeliefert (in
der Darstellung des Messwerkzeugs auf der
Grafikseite mit Nummer 8 gekennzeichnet).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Überkleben Sie das englische Warnschild vor

der ersten Inbetriebnahme mit dem mitgelie­ferten Aufkleber in Ihrer Landessprache.

f Richten Sie den Laserstrahl nicht auf Perso-

nen oder Tiere und blicken Sie nicht selbst in
den Laserstrahl, auch nicht aus größerer Ent­fernung. Dieses Messwerkzeug erzeugt Laser-

strahlung der Laserklasse 2 gemäß EN 60825-1.
Dadurch können Sie unbeabsichtigt andere Per­sonen blenden.

f Verwenden Sie die Laser-Sichtbrille nicht als

Schutzbrille. Die Laser-Sichtbrille dient zum bes-

seren Erkennen des Laserstrahls, sie schützt
jedoch nicht vor der Laserstrahlung.

f Verwenden Sie die Laser-Sichtbrille nicht als

Sonnenbrille oder im Straßenverkehr. Die

Laser-Sichtbrille bietet keinen vollständigen UV­Schutz und vermindert die Farbwahrnehmung.

f Lassen Sie das Messwerkzeug von qualifi-

ziertem Fachpersonal und nur mit Original­Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Messwerkzeuges
erhalten bleibt.

f Lassen Sie Kinder das Laser-Messwerkzeug

nicht unbeaufsichtigt benutzen. Sie könnten

unbeabsichtigt andere Personen blenden.

Sämtliche Anweisungen sind zu
lesen, um mit dem Messwerkzeug
gefahrlos und sicher zu arbeiten.
Machen Sie Warnschilder am Mess­werkzeug niemals unkenntlich.
BEWAHREN SIE DIESE ANWEISUN­GEN GUT AUF.

Bitte klappen Sie die Ausklappseite mit der Darstel­lung des Messwerkzeugs auf, und lassen Sie diese
Seite aufgeklappt, während Sie die Bedienungsanlei­tung lesen.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von
Entfernungen, Längen, Höhen, Abständen und zum
Berechnen von Flächen und Volumina. Das Mess­werkzeug ist geeignet zum Messen von Aufmaßen im
Innen- und Außenbau.

Deutsch | 131 609 929 J98 • 19.10.06

Abgebildete Komponenten

Technische Daten

Die Nummerierung der abgebildeten Komponenten
bezieht sich auf die Darstellung des Messwerkzeugs
auf der Grafikseite.

1 Löschtaste „C“
2 Speicher-Subtraktionstaste „M–“
3 Speicher-Additionstaste „M+“
4 Taste Längen- und Dauermessung
5 Taste Flächen-, Volumen- und indirekte Längen-

messung

6 Display
7 Ausrichthilfe
8 Laser-Warnschild

9 Taste Messen
10 Taste Bezugsebene
11 Speicherabruf-Taste „M=“
12 Taste permanenter Laserstrahl/Maßeinheiten-

wechsel

13 Ein-Aus-Taste
14 Anschlagstift
15 Arretierung des Anschlagstiftes
16 Arretierung des Batteriefachdeckels
17 Batteriefachdeckel
18 Seriennummer
19 Ausgang Laserstrahlung
20 Empfangslinse
21 1/4"-Gewinde
22 Laser-Sichtbrille*
23 Laser-Zieltafel*
24 Schutztasche

Anzeigenelemente

a Batterie-Anzeige

b Messwert/Ergebnis

c Maßeinheit
d Bezugsebene der Messung
e Laser eingeschaltet

f Einzelmesswert (bei Längenmessung: Ergebnis)

g Messfunktionen

Längenmessung
Flächenmessung
Volumenmessung
Indirekte Längenmessung

h Speicherung von Messwerten

Digitaler Laser-Entfernungsmesser

Sachnummer HD 50
Messbereich

A)

0,05 ... 50 m

Messgenauigkeit
–typisch
– maximal

± 1,5 mm
± 3 mm

Messzeit
–typisch
– maximal

<0,5 s

4 s
Kleinste Anzeigeneinheit 1 mm
Betriebstemperatur – 10 °C ... +50 °C
Lagertemperatur – 20 °C ... +70 °C
Relative Luftfeuchte max. 90 %
Laserklasse 2
Lasertyp 635 nm, <1 mW
Durchmesser Laserstrahl

(bei 25 °C) ca.
– in 10 m Entfernung
– in 50 m Entfernung

Batterien
Akkus

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Batterielebensdauer ca. 30000 Einzel-

messungen

Abschaltautomatik nach ca.
–Laser

20 s

– Messwerkzeug

(ohne Messung)

5 min

Gewicht entsprechend
EPTA-Procedure 01/2003

Schutzart
(außer Batteriefach)

A) Die Reichweite wird größer, je besser das Laserlicht von
der Oberfläche des Zieles zurückgeworfen wird (streuend,
nicht spiegelnd) und je heller der Laserpunkt gegenüber der
Umgebungshelligkeit ist (Innenräume, Dämmerung).
Bei ungünstigen Bedingungen (z.B. Messen im Außenbe­reich mit starker Sonneneinstrahlung) kann es notwendig
sein, die Zieltafel zu verwenden.

B) +0,1 mm/m bei ungünstigen Bedingungen wie z.B.
starker Sonneneinstrahlung

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient
die Seriennummer 18 auf dem Typenschild.

IP 54 (staub- und

spritzwassergeschützt)

0,18 kg

B)

*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.

14 | Deutsch 1 609 929 J98 • 19.10.06

Betrieb

Batterien einsetzen/wechseln

Verwenden Sie ausschließlich Alkali-Mangan-Batte­rien oder Akkus.

Mit 1,2-V-Akkuzellen sind weniger Messungen mög­lich als mit 1,5-V-Batterien.

Zum Öffnen des Batteriefachdeckels 17 drücken Sie
die Arretierung 16 in Pfeilrichtung und nehmen den
Batteriefachdeckel ab. Setzen Sie die mitgelieferten
Batterien ein. Achten Sie dabei auf die richtige Polung
entsprechend der Darstellung auf der Innenseite des
Batteriefachs.

Erscheint das Batteriesymbol erstmals im Display,
dann sind noch mindestens 100 Messungen möglich.
Wenn das Batteriesymbol blinkt, müssen Sie die Batte­rien auswechseln, Messungen sind nicht mehr möglich.

Ersetzen Sie immer alle Batterien gleichzeitig. Ver­wenden Sie nur Batterien eines Herstellers und mit
gleicher Kapazität.

f Nehmen Sie die Batterien aus dem Mess-

werkzeug, wenn Sie es längere Zeit nicht
benutzen. Die Batterien können bei längerer

Lagerung korrodieren und sich selbst entladen.

Inbetriebnahme

f Schützen Sie das Messwerkzeug vor Nässe

und direkter Sonneneinstrahlung.

f Setzen Sie das Messwerkzeug keinen extre-

men Temperaturen oder Temperaturschwan­kungen aus.

Ein-/Ausschalten

Drücken Sie zum Einschalten des Messwerkzeugs
die Ein-Aus-Taste 13. Beim Einschalten des Mess­werkzeugs wird der Laserstrahl noch nicht einge­schaltet.

Drücken Sie zum Ausschalten des Messwerkzeugs
die Ein-Aus-Taste 13.

Nach ca. 5 min ohne Durchführung einer Messung
schaltet sich das Messwerkzeug zur Schonung der
Batterien automatisch ab.

Wurde ein Messwert gespeichert, bleibt er bei der
automatischen Abschaltung erhalten. Nach dem Wie­dereinschalten des Messwerkzeugs wird „M“ im Dis­play angezeigt.

Messvorgang

Das Messwerkzeug verfügt über verschiedene Mess­funktionen, die Sie durch Drücken der jeweiligen
Funktionstaste auswählen können (siehe „Messfunk­tionen“). Nach dem Einschalten befindet sich das
Messwerkzeug in der Funktion Längenmessung.

Sie können außerdem durch Drücken der Taste
Bezugsebene 10 unter vier verschiedenen Bezugs­ebenen für die Messung wählen (siehe „Bezugsebene
wählen“). Nach dem Einschalten ist die Hinterkante
des Messwerkzeugs als Bezugsebene voreingestellt.

Nach der Auswahl der Messfunktion und der Bezugs­ebene erfolgen alle weiteren Schritte durch Drücken
der Taste Messen 9.

Legen Sie das Messwerkzeug mit der gewählten
Bezugsebene an die gewünschte Messlinie (z.B.
Wand) an.

Drücken Sie zum Einschalten des Laserstrahls die
Taste Messen 9.

f Richten Sie den Laserstrahl nicht auf Perso-

nen oder Tiere und blicken Sie nicht selbst in
den Laserstrahl, auch nicht aus größerer Ent­fernung.

Visieren Sie mit dem Laserstrahl die Zielfläche an.
Drücken Sie zum Auslösen der Messung erneut die
Taste Messen 9.

In der Funktion Dauermessung sowie bei eingeschal­tetem permanentem Laserstrahl beginnt die Messung
bereits nach dem ersten Drücken der Taste Messen 9.

Der Messwert erscheint nach 0,5 bis 4 s. Die Dauer
der Messung hängt ab von der Entfernung, den Licht­verhältnissen und den Reflexionseigenschaften der
Zielfläche. Das Ende der Messung wird durch einen
Signalton angezeigt. Nach Beendigung der Messung
wird der Laserstrahl automatisch abgeschaltet.

Erfolgt ca. 20 s nach dem Anvisieren keine Messung,
schaltet sich der Laserstrahl zur Schonung der Batte­rien automatisch ab.

Bezugsebene wählen (siehe Bild A–D)

Für die Messung können Sie unter vier verschiedenen
Bezugsebenen wählen:

• der Hinterkante des Messwerkzeugs (z.B. beim
Anlegen an Wände),

• der Hinterkante des Anschlagstiftes 14 (z.B. für
Messungen aus Ecken),

• der Vorderkante des Messwerkzeugs (z.B. beim
Messen ab einer Tischkante),

• dem Gewinde 21 (z.B. für Messungen mit Stativ).

Drücken Sie zur Auswahl der Bezugsebene wieder­holt die Taste 10, bis im Display die gewünschte
Bezugsebene angezeigt wird. Nach jedem Einschal­ten des Messwerkzeugs ist die Hinterkante des Mess­werkzeugs als Bezugsebene voreingestellt.

Deutsch | 151 609 929 J98 • 19.10.06

Maßeinheit wechseln

Für die Anzeige der Messwerte können Sie jederzeit
die Maßeinheit wechseln, auch bei bereits gemesse­nen bzw. berechneten Werten.

Für die Anzeige aktueller Län­genmesswerte haben Sie die
drei nebenstehenden Maßein­heiten zur Auswahl.

Flächen- und Volumenwerte
sowie gespeicherte Messwerte
können nur in „ft“ oder „m“
angezeigt werden.

Drücken Sie zum Wechseln der Maßeinheit die Taste
12 so lange, bis eine neue Maßeinheit angezeigt wird.

Die Einstellung der Maßeinheit bleibt beim Aus- und
Einschalten des Messwerkzeugs erhalten.

Permanenter Laserstrahl

Sie können das Messwerkzeug bei Bedarf auf perma­nenten Laserstrahl umstellen. Drücken Sie dazu die
Taste permanenter Laserstrahl 12. Im Display leuchtet
die Anzeige „LASER“ dauerhaft.

f Richten Sie den Laserstrahl nicht auf Perso-

nen oder Tiere und blicken Sie nicht selbst in
den Laserstrahl, auch nicht aus größerer Ent­fernung.

Der Laserstrahl bleibt in dieser Einstellung auch zwi­schen den Messungen eingeschaltet, zum Messen ist
nur ein einmaliges Drücken der Taste Messen 9 not­wendig.

Drücken Sie zum Abschalten des permanenten Laser­strahls erneut die Taste 12 oder schalten Sie das
Messwerkzeug aus. Bei erneutem Einschalten befin­det sich das Messwerkzeug im Normalbetrieb, der
Laserstrahl erscheint nur beim Drücken der Taste
Messen 9.

Messfunktionen

Längenmessung

Drücken Sie für Längenmessungen die Taste 4, bis im
Display die Anzeige für Längenmessung erscheint.

Drücken Sie die Taste Messen
9 einmal zum Anvisieren und
erneut zur Messung.

Der Messwert wird unten im
Display angezeigt.

Flächenmessung

Drücken Sie für Flächenmessungen die Taste 5, bis
im Display die Anzeige für Flächenmessung
erscheint.

Messen Sie anschließend
Länge und Breite nacheinan­der wie bei einer Längenmes­sung. Zwischen den beiden
Messungen bleibt der Laser­strahl eingeschaltet.

Nach Abschluss der zweiten Messung wird die Fläche
automatisch errechnet und angezeigt. Der letzte Ein­zelmesswert steht unten im Display, das Endergebnis
oben.

Volumenmessung

Drücken Sie für Volumenmessungen die Taste 5, bis
im Display die Anzeige für Volumenmessung
erscheint.

Messen Sie anschließend
Länge, Breite und Höhe nach­einander wie bei einer Längen­messung. Zwischen den drei
Messungen bleibt der Laser­strahl eingeschaltet.

Nach Abschluss der dritten Messung wird das Volu­men automatisch errechnet und angezeigt. Der letzte
Einzelmesswert steht unten im Display, das End­ergebnis oben.

Dauermessung (siehe Bild E)

Die Dauermessung dient zum Abtragen von Maßen,
z.B. aus Bauplänen. Bei der Dauermessung kann das
Messwerkzeug relativ zum Ziel bewegt werden, wobei
der Messwert ca. alle 0,5 s aktualisiert wird. Sie kön­nen sich z.B. von einer Wand bis zum gewünschten
Abstand entfernen, die aktuelle Entfernung ist stets
ablesbar.

Drücken Sie für Dauermessungen die Taste 4, bis im
Display die Anzeige für Dauermessung „Con.“
erscheint.

Drücken Sie die Taste Messen
9 zum Auslösen des Messvor­ganges. Bewegen Sie das
Messwerkzeug so lange, bis
der gewünschte Entfernungs­wert unten im Display ange­zeigt wird.

Durch Drücken der Taste Messen 9 unterbrechen Sie
die Dauermessung. Der aktuelle Messwert wird im
Display angezeigt. Erneutes Drücken der Taste Mes­sen 9 startet die Dauermessung von neuem.

Die Dauermessung schaltet nach 5 min automatisch
ab. Der letzte Messwert bleibt im Display angezeigt.
Zum vorherigen Beenden der Dauermessung können
Sie durch Drücken der Taste 4 oder 5 die Messfunk­tion wechseln.

16 | Deutsch 1 609 929 J98 • 19.10.06

Indirekte Längenmessung (siehe Bild F)

Die indirekte Längenmessung dient zum Messen von
Entfernungen, die nicht direkt zu messen sind, weil ein
Hindernis den Strahlengang behindern würde oder
keine Zielfläche als Reflektor zur Verfügung steht. Kor­rekte Ergebnisse werden nur dann erreicht, wenn
Laserstrahl und gesuchte Entfernung einen exakt
rechten Winkel bilden (Satz des Pythagoras).

Im abgebildeten Beispiel soll die Länge C bestimmt
werden. Dazu müssen A und B gemessen werden. A
und C müssen einen rechten Winkel bilden.

Drücken Sie für indirekte Längenmessungen die
Taste 5, bis im Display die Anzeige für die indirekte
Längenmessung erscheint.

Messen Sie wie bei einer Län­genmessung die Entfernung
A. Achten Sie darauf, dass die
Strecke A und die gesuchte
Entfernung C einen rechten
Winkel bilden. Messen Sie
anschließend die Entfernung

B. Zwischen den beiden Messungen bleibt der Laser­strahl eingeschaltet.

Achten Sie darauf, dass der Bezugspunkt der Mes­sung (z.B. Hinterkante des Messwerkzeugs) bei bei­den Messungen exakt an der gleichen Stelle ist.

Nach Abschluss der zweiten Messung wird die Entfer­nung C automatisch errechnet. Der letzte Einzelmess­wert steht unten im Display, das Endergebnis C oben.

Messwerte löschen

Durch Drücken der Löschtaste 1 können Sie in allen
Messfunktionen den zuletzt ermittelten Einzelmess­wert löschen. Durch mehrmaliges Drücken der Taste
werden die Einzelmesswerte in umgekehrter Reihen­folge gelöscht.

Speicherfunktionen

Beim Ausschalten des Messwerkzeugs bleibt der im
Speicher befindliche Wert erhalten.

Messwerte speichern/addieren

Drücken Sie die Speicher­Additionstaste 3, um den aktu­ellen Messwert – je nach der
aktuellen Messfunktion ein
Längen-, Flächen- oder Volu­menwert – zu speichern.
Sobald ein Wert gespeichert

wurde, erscheint im Display „M“, das „Add“ dahinter
blinkt kurz.

Ist bereits ein Wert im Speicher vorhanden, so wird
der neue Wert zum Speicherinhalt addiert, allerdings
nur, wenn die Maßeinheiten übereinstimmen.

Befindet sich z.B. ein Flächenwert im Speicher, und
der aktuelle Messwert ist ein Volumenwert, so kann
die Addition nicht ausgeführt werden. Im Display
blinkt kurz „Err.“.

Messwerte subtrahieren

Drücken Sie die Speicher-Subtraktionstaste 2, um
den aktuellen Messwert vom Speicherwert abzuzie­hen. Sobald ein Wert subtrahiert wurde, erscheint im
Display „M“, das „Sub.“ dahinter blinkt kurz.

Ist bereits ein Wert gespeichert, dann kann der neue
Messwert nur abgezogen werden, wenn die Maßein­heiten übereinstimmen (siehe „Messwerte speichern/
addieren“).

Speicherwert anzeigen

Drücken Sie die Speicherabruf­Taste 11, um den im Speicher
befindlichen Wert anzuzeigen.
Im Display erscheint „M=“.
Wird der Speicherinhalt „M=“
im Display angezeigt, dann kön­nen Sie ihn durch Drücken der

Speicher-Additionstaste 3 verdoppeln bzw. durch Drü­cken der Speicher-Subtraktionstaste 2 auf Null setzen.

Speicher löschen

Zum Löschen des Speicherinhaltes drücken Sie
zuerst die Speicherabruf-Taste 11, so dass „M=“ im
Display erscheint. Dann drücken Sie die Löschtaste 1;
im Display wird kein „M“ mehr angezeigt.

Arbeitshinweise

Die Empfangslinse 20 und der Ausgang der Laser­strahlung 19 dürfen bei einer Messung nicht abge­deckt sein.

Das Messwerkzeug darf während einer Messung
nicht bewegt werden (mit Ausnahme der Funktion
Dauermessung). Legen Sie deshalb das Messwerk­zeug möglichst an oder auf die Messpunkte.

Die Messung erfolgt am Mittelpunkt des Laserstrahls,
auch bei schräg anvisierten Zielflächen.

Der Messbereich hängt von den Lichtverhältnissen
und den Reflexionseigenschaften der Zielfläche ab.
Verwenden Sie zur besseren Sichtbarkeit des Laser­strahls bei Arbeiten im Außenbereich und bei starker
Sonneneinstrahlung die Laser-Sichtbrille 22 und die
Laser-Zieltafel 23 (Zubehör), oder schatten Sie die
Zielfläche ab.

Deutsch | 171 609 929 J98 • 19.10.06

Beim Messen gegen transparente Oberflächen (z.B.
Glas, Wasser) oder spiegelnde Oberflächen kann es
zu Fehlmessungen kommen. Ebenso können poröse
oder strukturierte Oberflächen, Luftschichten mit unter­schiedlichen Temperaturen oder indirekt empfangene
Reflexionen den Messwert beeinflussen. Diese Effekte
sind physikalisch bedingt und können daher vom Mess­werkzeug nicht ausgeschlossen werden.

Anvisieren mit Ausrichthilfe (siehe Bild G)

Mittels der Ausrichthilfe 7 kann das Anvisieren über
größere Entfernungen erleichtert werden. Schauen
Sie dazu entlang der Ausrichthilfe an der Oberseite
des Messwerkzeugs. Der Laserstrahl verläuft parallel
zu dieser Sichtlinie.

Fehler – Ursachen und Abhilfe

Ursache Abhilfe
Anzeige „Hot“ oder „Cold“ im Display,

Messung nicht möglich

Messwerkzeug ist außer­halb der Betriebstempera­tur von – 10 °C bis
+50 °C.

Batterie-Anzeige a erscheint

Batteriespannung lässt
nach (Messung noch
möglich)

Abwarten, bis das Mess­werkzeug Betriebstem­peratur erreicht

Batterien wechseln

Messen mit Anschlagstift
(siehe Bilder B und H)

Die Verwendung des Anschlagstiftes 14 ist z.B. für
Messungen aus Ecken (Raumdiagonale) oder schwer
erreichbaren Stellen wie Rollladenschienen geeignet.

Schieben Sie die Arretierung 15 des Anschlagstiftes
zur Seite, um den Stift auszuklappen.

Stellen Sie die Bezugsebene für Messungen mit
Anschlagstift durch Drücken der Taste 10 entspre­chend ein.

Zum Einklappen des Anschlagstiftes 14 drücken Sie
diesen bis zum Anschlag ins Gehäuse. Der Stift wird
automatisch verriegelt.

Arbeiten mit dem Stativ

Die Verwendung eines Stativs ist besonders bei grö­ßeren Entfernungen notwendig. Sie können das
Messwerkzeug mit dem 1/4"-Gewinde 21 an der
Gehäuseunterseite auf ein handelsübliches Fotostativ
aufschrauben.

Stellen Sie die Bezugsebene für Messungen mit Sta­tiv durch Drücken der Taste 10 entsprechend ein
(Bezugsebene Gewinde).

Batterie-Anzeige a blinkt, Messung nicht
möglich

Batteriespannung zu

Batterien wechseln

gering

Anzeigen „Err.“ und „––––“ im Display

Winkel zwischen Laser­strahl und Ziel ist zu spitz.

Winkel zwischen Laser­strahl und Ziel vergrö­ßern

Zielfläche reflektiert zu
stark (z.B. Spiegel) bzw.

Laser-Zieltafel 23

(Zubehör) verwenden
zu schwach (z.B. schwar­zer Stoff), oder Umge­bungslicht ist zu stark.

Ausgang Laserstrahlung
19 bzw. Empfangslinse 20
sind beschlagen (z.B.
durch schnellen Tempe-

Mit weichem Tuch Aus-

gang Laserstrahlung 19

bzw. Empfangslinse 20

trockenreiben
raturwechsel).

Anzeige „Err.“ blinkt oben im Display

Addition/Subtraktion von
Messwerten mit unter­schiedlichen Maßeinheiten

Nur Messwerte mit glei-

chen Maßeinheiten

addieren/subtrahieren

18 | Deutsch 1 609 929 J98 • 19.10.06

Messergebnis unzuverlässig

Zielfläche reflektiert nicht

Zielfläche abdecken
eindeutig (z.B. Wasser,
Glas).

Ausgang Laserstrahlung
19 bzw. Empfangslinse 20
ist verdeckt.

Ausgang Laserstrahlung

19 bzw. Empfangslinse

20 freihalten

Das Messwerkzeug überwacht die
korrekte Funktion bei jeder Messung.
Wird ein Defekt festgestellt, blinkt im
Display nur noch das nebenstehende
Symbol. In diesem Fall, oder wenn die

oben genannten Abhilfemaßnahmen
einen Fehler nicht beseitigen können, führen Sie das
Messwerkzeug dem Kundendienst zu.

Genauigkeitsüberprüfung des Messwerkzeugs

Sie können die Genauigkeit des Messwerkzeugs wie
folgt überprüfen:

• Wählen Sie eine auf Dauer unveränderliche Mess­strecke von ca. 1 bis 10 m Länge, deren Länge
Ihnen exakt bekannt ist (z.B. Raumbreite, Türöff­nung).

• Messen Sie die Strecke 10-mal hintereinander.

Der Messfehler darf maximal ±3 mm betragen. Proto­kollieren Sie die Messungen, um zu einem späteren
Zeitpunkt die Genauigkeit vergleichen zu können.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur
in der mitgelieferten Schutztasche.

Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser

oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten,

weichen Tuch ab. Verwenden Sie keine Reinigungs­oder Lösemittel.

Pflegen Sie insbesondere die Empfangslinse 20 mit
der gleichen Sorgfalt, mit der Brille oder Linse eines
Fotoapparats behandelt werden müssen.

Sollte das Messwerkzeug trotz sorgfältiger Herstel­lungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle
ausführen zu lassen.

Senden Sie im Reparaturfall das Messwerkzeug in der
Schutztasche 24 ein.

Zubehör/Ersatzteile

Laser-Sichtbrille 22 . . . . . . . . . . . . . . . . . . 0635-1490

Laser-Zieltafel 23 . . . . . . . . . . . . . . . . . . . . 0635-3120

Schutztasche 24 . . . . . . . . . . . . . . . . . . . . 0600-1450

Batteriefachdeckel 17 . . . . . . . . . . . . . . . . 0600-1420

Anschlagstift 14. . . . . . . . . . . . . . . . . . . . . 0600-1430

Änderungen vorbehalten.

Deutsch | 191 609 929 J98 • 19.10.06

Consignes de sécurité

Symboles

f Attention – si d’autres dispositifs d’utilisa-

tion ou d’ajustage que ceux indiqués ici sont
utilisés ou si d’autres procédés sont appli­qués, ceci peut entraîner une exposition au
rayonnement dangereuse.

f Cet appareil de mesure est fourni avec une

plaque d’avertissement en langue anglaise
(dans la représentation de l’appareil de
mesure se trouvant sur la page des graphi­ques elle est marquée du numéro 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Avant la première mise en service, recouvrir

le texte anglais de la plaque d’avertissement
par l’autocollant fourni dans votre langue.

f Ne pas diriger le faisceau laser vers des per-

sonnes ou des animaux et ne jamais regar­der dans le faisceau laser, même si vous êtes
à grande distance de ce dernier. Cet appareil

de mesure génère des rayonnements laser Classe
laser 2 suivant EN 60825-1. D’autres personnes
peuvent être éblouis par mégarde.

f Ne pas utiliser les lunettes de vision du fais-

ceau laser en tant que lunettes de protection.

Les lunettes de vision du faisceau laser servent à
mieux reconnaître le faisceau laser, elles ne protè­gent cependant pas du rayonnement laser.

f Ne pas utiliser les lunettes de vision du fais-

ceau laser en tant que lunettes de soleil ou
en circulation routière. Les lunettes de vision

du faisceau laser ne protègent pas parfaitement
contre les rayons ultra-violets et réduisent la per­ception des couleurs.

f Ne faire réparer l’appareil de mesure que par

une personne qualifiée et seulement avec
des pièces de rechange d’origine. Ceci permet

d’assurer la sécurité de l’appareil de mesure.

f Ne pas laisser les enfants utiliser l’appareil

de mesure laser sans surveillance. Ils risque-

raient d’éblouir d’autres personnes par mégarde.

Sym­bole

mm Millimètre Longueur
m Mètre Longueur

2

m

3

m
in Pouce Longueur
ft Pied Longueur

2

ft

3

ft
sSeconde Temps
min Minute Temps

°C Degré Celsius Température

°F Degré Fahrenheit Température
nm Nanomètre Longueur d’onde
mW Milliwatt Puissance
V Volt Tension
kg Kilogramme Masse
oz Once Masse
EN Norme européenne
IP Classe de protection

Nom Explication

Mètre-carré Surface
Mètre-cube Volume

Pied-carré Surface
Pied-cube Volume

20 | Français 1 609 929 J98 • 19.10.06

Description du

Eléments de l’appareil

fonctionnement

Lire toutes les instructions pour tra­vailler avec l’appareil de mesure
sans risques et en toute sécurité.
S’assurer que les panneaux d’aver-

tissement se trouvant sur l’appareil
de mesure sont toujours lisibles. GARDER PRE­CIEUSEMENT CES INSTRUCTIONS DE SECU­RITE.

Dépliez le volet sur lequel l’appareil de mesure est
représenté de manière graphique. Laissez le volet
déplié pendant la lecture de la présente notice d’utili­sation.

Utilisation conforme

L’appareil de mesure est conçu pour mesurer les dis­tances, les longueurs, les hauteurs et les écartements
ainsi que pour calculer des surfaces et des volumes.
L’appareil de mesure est approprié pour mesurer des
métrés dans l’aménagement intérieur et extérieur.

La numérotation des éléments de l’appareil se réfère
à la représentation de l’appareil de mesure sur la page
graphique.

1 Touche Remise à zéro «C»
2 Touche Soustraction mémoire «M–»
3 Touche Addition mémoire «M+»
4 Touche Mesure des longueurs et mesure

continue

5 Touche Mesure des surfaces, des volumes et

mesure indirecte des longueurs

6 Afficheur
7 Trait de visée
8 Plaque d’avertissement de laser

9 Touche Mesurer
10 Touche Niveau de référence
11 Touche Appel des valeurs dans la mémoire

«M=»

12 Touche Faisceau laser permanent/

Changement de l’unité de mesure

13 Interrupteur Marche/Arrêt
14 Goupille de butée
15 Blocage de la goupille de butée
16 Blocage du couvercle du compartiment à piles
17 Couvercle du compartiment à piles
18 Numéro de série
19 Sortie rayonnement laser
20 Lentille de réception
21 Filetage 1/4"
22 Lunettes de vision du faisceau laser*
23 Platine de mesure*
24 Etui de protection

Eléments d’affichage

a Indicateur de charge de la pile

b Valeur de mesure/Résultat

c Unité de mesure
d Niveau de référence de la mesure
e Laser en fonctionnement

f Valeur individuelle mesurée (pour la mesure

des longueurs : résultat)

g Fonctions de mesure

Mesure des longueurs
Mesure des surfaces
Mesure des volumes
Mesure indirecte des longueurs

h Mémorisation des valeurs de mesure

*Les accessoires décrits ou montrés ne sont pas com­pris dans l’emballage standard.

Français | 211 609 929 J98 • 19.10.06

Caractéristiques techniques

Fonctionnement

Télémètre laser

N° d’article HD 50
Plage de mesure

A)

0,05 ... 50 m

Précision de mesure
–typique
– maximale

± 1,5 mm
± 3 mm

Temps de mesure
–typique
–maximal

<0,5 s

4 s
Plus petite unité d’affichage 1 mm
Température de service – 10 °C ... +50 °C
Température de stockage – 20 °C ... +70 °C
Humidité relative de l’air max. 90 %
Classe laser 2
Type de laser 635 nm, <1 mW
Diamètre du faisceau laser

(à 25°C) env.
– à une distance de 10 m
– à une distance de 50 m

Piles
Accus

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Durée de vie de la pile env. 30000 mesures

individuelles

Coupure automatique après
env.
–Laser

20 s

– Appareil de mesure

(sans mesure)

5 min

Poids suivant EPTA­Procédure 01/2003

Type de protection
(à l’exception du comparti­ment à piles)

A) L’étendue de la portée dépend de la qualité de la lumière
laser réfléchie par la surface cible (dispersée, non pas miroi­tante) et du degré de clarté du point laser par rapport à la
luminosité ambiante (locaux à l’intérieur, crépuscule).
Dans des conditions défavorables (par ex. mesures effec­tuées à l’extérieur par un fort ensoleillement), il peut être
nécessaire d’utiliser la platine de mesure.

B) +0,1 mm/m dans des conditions défavorables tel que fort
ensoleillement

Pour permettre une identification précise de votre appareil
de mesure, le numéro de série 18 est marqué sur la plaque
signalétique.

IP 54 (étanche à la

poussière et aux pro-

jections d’eau)

0,18 kg

Mise en place/changement des piles

N’utiliser que des piles ou accus alcalines au manga­nèse.

Avec des accus 1,2 V moins de mesures sont possi-

B)

bles qu’avec des piles 1,5 V.
Pour ouvrir le couvercle du compartiment à piles 17,

appuyer sur le blocage 16 dans le sens de la flèche et
enlever le couvercle du compartiment à piles. Intro­duire les piles fournies. Veiller à la bonne position des
pôles qui doit correspondre à la figure se trouvant à
l’intérieur du compartiment à piles.

Quand le symbole de pile apparaît pour la première
fois à l’affichage, il est encore possible d’effectuer au
moins 100 mesures. Dès que le symbole de pile cli­gnote, il faut remplacer les piles, les mesures ne sont
alors plus possibles.

Toujours remplacer toutes les piles en même temps.
N’utiliser que des piles de la même marque avec la
même capacité.

f Sortir les piles de l’appareil de mesure au cas

où l’appareil ne serait pas utilisé pour une
période assez longue. En cas de stockage long,

les piles peuvent corroder et se décharger.

Mise en service

f Protéger l’appareil de mesure contre l’humi-

dité, ne pas l’exposer aux rayons directs du
soleil.

f Ne pas exposer l’appareil de mesure à des

températures extrêmes ou de forts change­ments de température.

Mise en Marche/Arrêt

Pour mettre en marche l’appareil de mesure,
appuyer sur l’interrupteur Marche/Arrêt 13. Lors de la
mise en marche de l’appareil de mesure, le faisceau
laser n’est pas encore mis en fonctionnement.

Pour éteindre l’appareil de mesure, appuyer sur
l’interrupteur Marche/Arrêt 13.

Après 5 minutes env. passées sans qu’une mesure
n’ait été effectuée, l’appareil de mesure s’arrête auto­matiquement afin de ménager les piles.

Si une valeur de mesure a été enregistrée, elle reste
inchangée lors de l’arrêt automatique. Après la remise
en service de l’appareil de mesure, «M» apparaît sur
l’afficheur.

22 | Français 1 609 929 J98 • 19.10.06

Mesure

L’appareil de mesure dispose de différentes fonctions
de mesure qui peuvent être sélectionnées en
appuyant la touche de fonction respective (voir
« Fonctions de mesure »). Après avoir mis l’appareil
de mesure en marche, celui-ci se trouve en mode de
fonction « Mesure des longueurs ».

En plus, il est possible de sélectionner quatre diffé­rents niveaux de référence pour la mesure en
appuyant sur la touche Niveau de référence 10 (voir
« Choisir le niveau de référence »). Après la mise en
service de l’appareil de mesure, le bord arrière de
celui-ci est préréglé comme niveau de référence.

Après avoir sélectionné la fonction de mesure et le
niveau de référence, tous le autres pas sont effectués
en appuyant sur la touche Mesurer 9.

Positionner l’appareil de mesure avec le niveau de réfé­rence choisi sur le bord de mesure souhaité (par ex. le
mur).

Pour mettre en fonctionnement le faisceau laser,
appuyer sur la touche Mesurer 9.

f Ne pas diriger le faisceau laser vers des per-

sonnes ou des animaux et ne jamais regar­der dans le faisceau laser, même si vous êtes
à grande distance de ce dernier.

Viser l’objectif avec le faisceau laser. Pour déclencher
la mesure, appuyer de nouveau sur la touche Mesurer 9.

Dans le mode de mesure continu ainsi que lorsque le
faisceau laser permanent est activé, la mesure com­mence déjà après avoir appuyé la touche Mesurer 9
pour la première fois.

La valeur mesurée est affichée au bout de 0,5 à
4 secondes. La durée de mesure dépend de la dis­tance, des conditions de luminosité et des propriétés
de réflexion de la surface cible. La fin de la mesure est
indiquée par un signal acoustique. Une fois la mesure
terminée, le faisceau laser est automatiquement éteint.

Après 20 secondes env. passées après la visée sans
qu’une mesure n’ait été effectuée, le faisceau laser
s’arrête automatiquement afin de ménager les piles.

Choisir le niveau de référence (voir fig. A–D)

Il est possible de sélectionner quatre différents niveaux
de référence :

• le bord arrière de l’appareil de mesure (par ex. lors­que l’appareil est positionné sur un mur),

• le bord arrière de la goupille de butée 14 (par ex.
pour les mesures prises à partir de coins),

• le bord avant de l’appareil de mesure (par ex. pour
les mesures prises à partir le bord d’une table),

•le filetage 21 (par ex. pour les mesures avec un tré­pied).

Pour sélectionner le niveau de référence, appuyer plu­sieurs fois sur la touche 10, jusqu’à ce que le niveau
de référence souhaité apparaisse sur l’afficheur.
Après chaque mise en service de l’appareil de
mesure, le bord arrière de celui-ci est préréglé comme
niveau de référence.

Changement de l’unité de mesure

Pour l’affichage des valeurs de mesures, il est à tout
temps possible de changer l’unité de mesure, même
pour des valeurs déjà mesurées ou calculées.

Pour l’affichage des valeurs
actuelles de longueur, les trois
unités de mesures ci-contre
sont à disposition.

Les valeurs de surface et de

volume ainsi que les valeurs de
mesure mémorisées ne peuvent être affichées qu’en
«ft» ou «m».

Pour le changement des l’unité de mesure, appuyer
sur la touche 12 jusqu’à ce qu’une nouvelle unité de
mesure est affichée.

Le réglage de l’unité de mesure est maintenu quand
l’appareil de mesure est mis en ou hors fonctionne­ment.

Faisceau laser permanent

Si nécessaire, l’appareil de mesure peut être réglé sur
faisceau laser permanent. Pour ce faire, appuyer sur la
touche Faisceau laser permanent 12. L’affichage
«LASER» reste allumé en permanence.

f Ne pas diriger le faisceau laser vers des per-

sonnes ou des animaux et ne jamais regar­der dans le faisceau laser, même si vous êtes
à grande distance de ce dernier.

Dans ce réglage, le faisceau laser reste allumé même
entre les mesures. Pour mesurer, il ne faut appuyer
qu’une seule fois sur la touche Mesurer 9.

Pour arrêter le faisceau laser permanent, appuyer de
nouveau sur la touche 12 ou éteindre l’appareil de
mesure. Lorsque l’appareil de mesure est remis en
marche, il se trouve en service normal, le faisceau
laser n’apparaît que lorsque la touche Mesurer 9 est
appuyée.

Fonctions de mesure

Mesure des longueurs

Pour les mesures des longueurs, appuyer sur la tou­che 4 jusqu’à ce que l’affichage pour les mesures des
longueurs .

Appuyer une fois sur la touche

Mesurer 9 pour la visée et

l’appuyer une nouvelle fois pour

effectuer la mesure.

La valeur de mesure est affi-

chée en bas sur l’afficheur.

Français | 231 609 929 J98 • 19.10.06

Mesure des surfaces

Pour les mesures des surfaces, appuyer sur la touche
5 jusqu’à ce que l’affichage pour les mesures des sur­faces .

Puis mesurer successivement
la longueur et la largeur tout
comme pour une mesure des
longueurs. Le faisceau laser
reste allumé entre les deux
mesures.

Une fois la deuxième mesure terminée, la surface est
automatiquement calculée et affichée. La dernière
valeur individuelle mesurée apparaît en bas sur l’affi­cheur, le résultat final en haut.

Mesure des volumes

Pour les mesures des volumes, appuyer sur la touche
5 jusqu’à ce que l’affichage pour les mesures des
volumes .

Puis mesurer successivement
la longueur, la largeur et la hau­teur tout comme pour une
mesure des longueurs. Le fais­ceau laser reste allumé entre
les trois mesures.

Une fois la troisième mesure terminée, le volume est
automatiquement calculé et affiché. La dernière valeur
individuelle mesurée apparaît en bas sur l’afficheur, le
résultat final en haut.

Il n’est pas possible d’afficher des valeurs supérieures
à 99990 ft

3

, « Err. » apparaît dans l’afficheur. Si c’est

le cas, changer dans l’unité de mesure «m» (voir
« Changement de l’unité de mesure », page 23).

Mesure continue (voir figure E)

La mesure continue sert à reporter des cotes, par ex.
des plans de construction. Lors de la mesure conti­nue, il est possible de déplacer l’appareil de mesure
par rapport à la cible, la valeur de mesure étant actua­lisée toutes les 0,5 secondes env. L’utilisateur peut
donc se déplacer par exemple d’un mur jusqu’à la dis­tance souhaitée, la distance actuelle est toujours lisi­ble sur l’afficheur.

Pour les mesures continues, appuyer sur la touche 4
jusqu’à ce que l’affichage pour la mesure continue
«Con.».

Appuyer la touche Mesurer 9
pour déclencher la prise de
mesure. Déplacer l’appareil de
mesure jusqu’à ce que la
valeur de distance souhaitée
soit affichée en bas sur l’affi­cheur.

Lorsque la touche Mesurer 9 est appuyée, la mesure
continue est interrompue. La valeur de mesure
actuelle est affichée. Dès qu’on appuie de nouveau
sur la touche Mesurer 9, la mesure continue redé­marre à nouveau.

La mesure continue s’arrête automatiquement au bout
de 5 minutes. La dernière valeur de mesure reste affi­chée. Pour terminer la mesure continue préalable, il
est possible de changer la fonction de mesure en
appuyant sur la touche 4 ou 5.

Mesure indirecte des longueurs (voir figure F)

La mesure indirecte des longueurs sert à mesurer les
distances qui ne peuvent pas être mesurées directe­ment étant donné qu’un obstacle pourrait gêner le tra­jet du faisceau laser ou qu’il n’y a pas de surface cible
disponible comme surface de réflexion. Les résultats
corrects ne sont obtenus que si le faisceau laser et la
distance cherchée forment exactement un angle droit
(théorème de Pythagore).

Dans l’exemple, la longueur C doit être déterminée.
Pour ce faire A et B doivent être mesurés. A et C doi­vent former un angle droit.

Pour les mesures indirectes des longueurs, appuyer
sur la touche 5 jusqu’à ce que l’affichage pour les
mesures indirectes des longueurs .

Mesurer la distance A tout
comme pour une mesure des
longueurs. Veiller à ce que la
distance A et la distance cher­chée C forment un angle droit.
Puis mesurer la distance B. Le
faisceau laser reste allumé
entre les deux mesures.

Veiller à ce le point de référence de la mesure (par ex.
bord arrière de l’appareil de mesure) se trouve exac­tement au même endroit pour les deux mesures.

Après la fin de la deuxième mesure, la distance C est
automatiquement calculée. La dernière valeur indivi­duelle mesurée apparaît en bas sur l’afficheur, le
résultat final C en haut.

Effacement des valeurs de mesure

En appuyant sur la touche Remise à zéro 1, il est pos­sible d’effacer dans toutes les fonctions de mesure la
dernière valeur individuelle déterminée. En appuyant
plusieurs fois sur la touche, les valeurs individuelles
déterminées sont effacées dans l’ordre inverse.

Fonctions de mémoire

Lorsque l’appareil de mesure est mis hors fonction, la
valeur se trouvant dans la mémoire est préservée.

24 | Français 1 609 929 J98 • 19.10.06

Mémorisation/Addition des valeurs de mesure

Appuyer sur la touche Addition
mémoire 3 pour mémoriser la
valeur de mesure actuelle –
une valeur de longueur, de sur­face ou de volume, suivant la
fonction de mesure actuelle.
Dès qu’une valeur a été mémo-

risée, «M» apparaît sur l’afficheur, le «Add» derrière
clignote pour une courte durée.

Au cas où une valeur se trouverait déjà dans la
mémoire, la nouvelle valeur est additionnée à cette
valeur dans la mémoire à condition que les unités de
mesure coïncident.

Si, par ex., une valeur de surface se trouve dans la
mémoire, et la valeur de mesure actuelle est une valeur
de volume, l’addition ne peut pas être effectuée.
«Err.» clignote sur l’afficheur pour une courte durée.

Il est cependant possible d’additionner des valeurs
similaires (par ex. valeurs de longueur), indépendam­ment de l’unité dans laquelle elles ont été mesurées,
soit en inch, pied ou mètre.

Soustraction des valeurs de mesure

Appuyer sur la touche Soustraction mémoire 2 pour
soustraire la valeur de mesure actuelle de la valeur
mémorisée. Dès qu’une valeur a été soustraite, « M »
apparaît sur l’afficheur, le « Sub. » derrière clignote
pour une courte durée.

Si une valeur est déjà mémorisée, la nouvelle valeur de
mesure ne peut être soustraite que lorsque les unités
de mesure coïncident (voir « Mémorisation/Addition
des valeurs de mesure »).

Affichage de la valeur de la mémoire

Appuyer sur la touche Appel
des valeurs dans la mémoire 11
pour afficher la valeur se trou­vant dans la mémoire. «M=»
apparaisse sur l’afficheur. Si la
valeur «M=» dans la mémoire
est affichée, il est possible de la

doubler en appuyant sur la touche Addition mémoire 3
ou de la remettre à zéro en appuyant sur la touche
Soustraction mémoire 2.

L’affichage des valeurs mémorisées n’est possible
qu’en « ft » ou « m ».

Instructions d’utilisation

La lentille de réception 20 et la sortie du faisceau laser
19 ne doivent pas être couvertes lors d’une mesure.

L’appareil de mesure ne doit pas être bougé pendant
une mesure (à l’exception de la fonction mesure con­tinue). Positionner donc l’appareil de mesure si pi pos­sible sur ou à côté des points de mesure.

La mesure s’effectue au centre du faisceau laser,
même lorsque les surfaces cibles sont visées en biais.

La plage de mesure dépend des conditions de lumi­nosité et des propriétés de réflexion de la surface
cible. Pour obtenir une meilleure visibilité du faisceau
laser lors des travaux à l’extérieur et en cas d’un fort
ensoleillement, utiliser les lunettes de vision du fais­ceau laser 22 et la platine de mesure 23 (accessoire)
ou mettre à l’ombre la surface cible.

Les mesures contre des surfaces transparentes (par
ex. le verre, l’eau) ou des surfaces réfléchissantes,
peuvent entraîner des mesures erronées. Les surfa­ces poreuses ou structurées, les couches d’air avec
des températures différentes ou les réflexions reçues
indirectement peuvent également influencer la valeur
mesurée. Ces effets sont dus à des raisons physiques
et ne peuvent donc pas être exclus par l’appareil de
mesure.

Visée avec trait de visée (voir figure G)

Le trait de visée 7 facilite la visée sur de grandes dis­tances. Pour ce faire, regarder le long du trait de visée
sur la surface de l’appareil de mesure. Le faisceau
laser est parallèle à cette ligne visuelle.

Mesure avec goupille de butée
(voir figures B et H)

La goupille de butée 14 est utilisée par ex. pour la
mesure à partir de coins (diagonale dans l’espace) ou
endroits difficilement accessible telles que lattes de
volets roulants.

Pousser le blocage 15 de la goupille de butée vers le
côté pour relever la goupille.

En appuyant sur la touche 10, régler le niveau de réfé­rence pour les mesures avec goupille de butée.

Pour rabattre la goupille de butée 14, pousser celle-ci
jusqu’au fond dans le carter. La goupille est automati­quement verrouillée.

Effacer la mémoire

Pour effacer les valeurs dans la mémoire, appuyer
d’abord sur la touche Appel des valeurs dans la
mémoire 11 jusqu’à ce que «M=» apparaisse sur
l’afficheur. Puis appuyer sur la touche Remise à zéro
1 ; «M» n’est plus affiché.

Travailler avec le trépied

L’utilisation d’un trépied est surtout nécessaire pour
des distances plus importantes. Avec le filetage 1/4"
21 se trouvant au dessous du boîtier de l’appareil de
mesure, il est possible de monter l’appareil de mesure
sur un trépied disponible dans le commerce.

En appuyant sur la touche 10, régler le niveau de réfé­rence pour les mesures avec trépied (niveau de réfé­rence filetage).

Français | 251 609 929 J98 • 19.10.06

Défaut – Causes et remèdes

Cause Remède
Indication « Hot » ou « Cold » sur l’afficheur,

mesure n’est pas possible

L’appareil de mesure se
trouve en dehors de la
plage de température de
service située entre
–10°C et +50°C.

Indicateur de charge de la pile a apparaît

La tension des piles est
diminuée (des mesures
sont encore possibles)

Affichage de piles a clignote, mesure n’est pas
possible

La tension des piles est
trop faible

Attendre jusqu’à ce que
l’appareil de mesure ait
atteint la température de
service

Changement des piles

Changement des piles

L’appareil de mesure surveille la fonc­tion correcte lors de chaque mesure.
Au cas où un défaut serait constaté,
seul le symbole ci-contre clignote sur
l’afficheur. Dans un tel cas, ou quand

les remèdes mentionnés ci-haut ne
permettent pas d’éliminer le défaut, s’adresser au ser­vice après-vente.

Contrôle de la précision de l’appareil de mesure

La précision de l’appareil de mesure peut être contrô­lée de la façon suivante :

• Choisir une distance à mesurer invariable dans le

temps d’une longueur de 1 m à 10 m environ dont
la longueur vous est parfaitement connue (par ex.
largeur d’une pièce, jour d’une porte).

• Mesurer cette distance 10 fois de suite.
L’erreur de mesure doit être de ±3 mm au maximum.

Etablir un procès-verbal des mesures pour pouvoir
comparer la précision ultérieurement.

Affichages « Err. » et « –––– » sur l’afficheur

L’angle entre le faisceau
laser et la cible est trop
aigu.

La surface cible réfléchi
trop fortement (par ex.
miroir) ou trop faiblement
(par ex. tissu noir), ou la
lumière ambiante est trop
forte.

La sortie rayonnement
laser 19 ou la lentille de
réception 20 sont couver­tes de rosée (par ex. à
cause d’un changement
rapide de température).

Affichage « Err. » clignote en haut sur
l’afficheur

Addition/Soustraction des
valeurs de mesure avec
unités de mesure différen­tes

Augmenter l’angle entre
le faisceau laser et la
cible

Utiliser la platine de
mesure 23 (accessoire)

A l’aide d’un chiffon
mou, essuyer et sécher
la sortie rayonnement
laser 19 ou la lentille de
réception 20

N’additionner/soustraire
que des valeurs de
mesure ayant les mêmes
unités de mesure

Entretien et service
après-vente

Nettoyage et entretien

Ne transporter et ranger l’appareil de mesure que
dans son étui de protection fourni avec l’appareil.

Maintenir l’appareil de mesure propre.
Ne jamais plonger l’appareil de mesure dans l’eau ou

dans d’autres liquides.
Nettoyer l’appareil à l’aide d’un chiffon doux et

humide. Ne pas utiliser de détergents ou de solvants.
Traiter notamment la lentille de réception 20 avec le

même soin avec lequel il faut traiter les lunettes ou la
lentille d’un appareil photo.

Si, malgré tous les soins apportés à la fabrication et
au contrôle de l’appareil de mesure, celui-ci devait
avoir un défaut, la réparation ne doit être confiée qu’à
une station de service après-vente agréée.

Au cas où l’appareil devrait être réparé, l’envoyer dans
son étui de protection 24.

Résultat de mesure pas fiable

La surface cible ne réfléchi
pas précisément (par ex.
eau, verre).

La sortie du rayonnement
laser 19 ou la lentille de
réception 20 est couverte.

26 | Français 1 609 929 J98 • 19.10.06

Couvrir la surface cible

Dégager la sortie du
rayonnement laser 19
ou la lentille de récep­tion 20

Accessoires/pièces de rechange

Lunettes de vision du faisceau laser 22. . 0635-1490

Platine de mesure 23. . . . . . . . . . . . . . . . . 0635-3120

Etui de protection 24. . . . . . . . . . . . . . . . . 0600-1450

Couvercle du compartiment à piles 17 . . 0600-1420

Goupille de butée 14. . . . . . . . . . . . . . . . . 0600-1430

Sous réserve de modifications.

Instrucciones de seguridad

Simbología

f Atención: en caso de utilizar unos dispositi-

vos de manejo y ajuste diferentes de los aquí
indicados, o al seguir un procedimiento dife­rente, ello puede comportar una exposición
peligrosa a la radiación.

f El aparato de medición se suministra de

serie con una señal de advertencia en inglés
(en la ilustración del aparato de medición,
ésta corresponde a la posición 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Antes de la primera puesta en marcha,

pegue encima de la señal de advertencia en
inglés la etiqueta adjunta redactada en su
idioma.

f No oriente el rayo láser contra personas ni

animales, ni mire directamente hacia el rayo
láser, incluso encontrándose a gran distan­cia. Este aparato de medición genera radiación

láser de la clase 2 según EN 60825-1. Podría des­lumbrar a otras personas sin tener conocimiento
de ello.

f No use las gafas para láser como gafas de

protección. Las gafas para láser le ayudan a

detectar mejor el rayo láser, pero no le protegen
de la radiación láser.

f No emplee las gafas para láser como gafas

de sol ni para circular. Las gafas para láser no

le protegen suficientemente contra los rayos ultra­violeta y además no le permiten apreciar correcta­mente los colores.

f Únicamente haga reparar su aparato de

medida por un profesional, empleando
exclusivamente piezas de repuesto origina­les. Solamente así se mantiene la seguridad del

aparato de medida.

f No deje que los niños puedan utilizar des-

atendidos el aparato de medición por láser.

Podrían deslumbrar a otras personas sin tener
conocimiento de ello.

Sím­bolo

mm Milímetros Longitud
mMetros Longitud

2

m

3

m
in Pulgadas Longitud
ft Pies Longitud

2

ft

3

ft
s Segundo Tiempo
min Minuto Tiempo

°C Grados Celsius Temperatura

°F Grados Fahrenheit Temperatura
nm Nanómetro Longitud de onda
mW Milivatios Potencia
V Voltios Tensión
kg Kilogramos Masa
oz Onzas Masa
EN Norma Europea
IP Grado de protección

Denominación Explicación

Metros cuadrados Superficie
Metros cúbicos Volumen

Pies cuadrados Superficie
Pies cúbicos Volumen

Español | 271 609 929 J98 • 19.10.06

Descripción del

Componentes principales

funcionamiento

Deberán leerse íntegramente todas
las instrucciones para poder traba­jar sin peligro y de forma segura
con el aparato de medida. Jamás
desvirtúe las señales de adverten­cia de la herramienta eléctrica.
GUARDE ESTAS INSTRUCCIONES
EN UN LUGAR SEGURO.

Despliegue y mantenga abierta la solapa con la ima­gen del aparato de medida mientras lee las instruccio­nes de manejo.

Utilización reglamentaria

El aparato de medición ha sido proyectado para medir
distancias, longitudes, alturas, separaciones, y para
calcular superficies y volúmenes. El aparato de medi­ción es adecuado para trazar medidas en la construc­ción tanto en interiores como en exteriores.

La numeración de los componentes está referida a la
imagen del aparato de medición en la página ilus­trada.

1 Tecla de borrado “C”
2 Tecla para restar de memoria “M–”
3 Tecla para sumar a memoria “M+”
4 Tecla para la medición de longitud y medición

permanente

5 Tecla para la medición de superficie, volumen y

para la medición indirecta

6 Display
7 Ayuda de alineación
8 Señal de aviso láser

9 Tecla de medición
10 Tecla para plano de referencia
11 Tecla para cargar la memoria “M=”
12 Tecla para rayo láser permanente/

cambio de unidades de medida

13 Tecla de conexión/desconexión
14 Vástago tope
15 Botón de retención del vástago tope
16 Enclavamiento de la tapa del alojamiento

de la pila

17 Tapa del alojamiento de la pila
18 Número de serie
19 Salida del rayo láser
20 Lente de recepción
21 Rosca de 1/4"
22 Gafas para láser*
23 Tablilla reflectante*
24 Estuche de protección

28 | Español 1 609 929 J98 • 19.10.06

Elementos de indicación

a Símbolo de estado de carga

b Valor de medición/resultado

c Unidad de medida
d Plano de referencia para la medición
e Láser conectado

f Valor de medición individual (en medición

de longitud: resultado)

g Funciones de medición

Medición de longitud
Medición de superficie
Medición de volumen
Medición indirecta de la longitud

h Memorización de valores de medición

*Los accesorios descritos e ilustrados no correspon­den al material que se adjunta de serie.

Datos técnicos

Operación

Telémetro digital por láser

Nº de artículo HD 50
Campo de medición

A)

0,05 ... 50 m

Exactitud de medición
–típica
– máxima

± 1,5 mm
± 3 mm

Tiempo de medición
–típico
– máximo

<0,5 s

4 s
Resolución 1 mm
Temperatura de operación – 10 °C ... +50 °C
Temperatura de

almacenamiento

– 20 °C ... +70 °C
Humedad relativa máx. 90 %
Clase de láser 2
Tipo de láser 635 nm, <1 mW
Diámetro del rayo láser

(a 25 °C) aprox.
– a 10 m de distancia
– a 50 m de distancia

Pilas
Acumuladores

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Vida útil de las pilas aprox. 30000 mediciones

individuales

Automatismo de desco­nexión después de aprox.
–Láser

20 s

– Aparato de medición

(sin medir)

5 min

Peso según EPTA­Procedure 01/2003

Grado de protección
(excepto alojamiento de
las pilas)

A) El alcance aumenta cuanto mejor sea reflejado el rayo
láser por la superficie de incidencia (de forma dispersa y sin
resplandecer) y cuanto mayor sea el contraste del haz láser
respecto a la luz ambiente (interiores, crepúsculo).
En casos desfavorables (p.ej. al medir en exteriores con sol
intenso) puede que sea necesario utilizar la tablilla reflec­tante.

B) +0,1 mm/m bajo unas condiciones desfavorables como
p.ej. con sol intenso

El número de serie 18 grabado en la placa de características
permite identificar de forma unívoca el aparato de medida.

IP 54 (protección

contra polvo y salpica-

duras de agua)

0,18 kg

Inserción y cambio de la pila

Utilice exclusivamente pilas alcalinas-manganeso o
acumuladores.

Con acumuladores de 1,2 V pueden realizarse menos

B)

mediciones que con pilas de 1,5 V.
Para abrir la tapa del alojamiento de la pila 17 pre-

sione el enclavamiento 16 en sentido de la flecha y
retire la tapa. Inserte las pilas que se adjuntan. Res­pete la polaridad correcta mostrada en la parte inte­rior del alojamiento de las pilas.

Al aparecer el símbolo de batería por primera vez
en el display, es posible realizar todavía 100 medicio­nes como mínimo. Si el símbolo de pila parpadea no
es posible realizar ninguna medición y deberán cam­biarse las pilas.

Siempre sustituya todas las pilas al mismo tiempo.
Utilice pilas del mismo fabricante e igual capacidad.

f Saque las pilas del aparato de medida si pre-

tende no utilizarlo durante largo tiempo. Tras

un tiempo de almacenaje prolongado, las pilas se
puede llegar a corroer y autodescargar.

Puesta en marcha

f Proteja el aparato de medida de la humedad

y de la exposición directa al sol.

f No exponga el aparato de medición ni a tem-

peraturas extremas ni a cambios bruscos de
temperatura.

Conexión/desconexión

Para conectar el aparato de medición pulse la tecla
de conexión/desconexión 13. Al conectar el aparato
de medición no se conecta todavía el rayo láser.

Para desconectar el aparato pulse la tecla de
conexión/desconexión 13.

Con el fin de proteger la pila, el aparato de medición
se desconecta automáticamente después de un
tiempo de inactividad aprox. de 5 min.

En caso de haberse memorizado un valor, éste se
mantiene al desconectarse automáticamente el apa­rato. Tras volver a conectar el aparato de medición se
muestra “M” en el display.

Español | 291 609 929 J98 • 19.10.06

Procedimiento de medición

El aparato de medición dispone de varias funciones
de medición que pueden seleccionarse con la res­pectiva tecla selectora de función (ver “Funciones de
medición”). Al conectarse el aparato de medición se
selecciona automáticamente la función Medición de
longitud.

Además, pulsando la tecla plano de referencia 10
puede Ud. seleccionar entre cuatro planos de referen­cia diferentes para realizar la medición (ver “Selección
del plano de referencia”). Al conectar el aparato de
medición se selecciona automáticamente el canto
posterior como plano de referencia.

Una vez seleccionada la función de medición y el
plano de medición, todos los pasos siguientes se rea­lizan presionando la tecla de medición 9.

Apoye el aparato de medición, con el plano de refe­rencia seleccionado, contra el punto de medición
deseado (p.ej. una pared).

Pulse la tecla de medición 9 para conectar el rayo
láser.

f No oriente el rayo láser contra personas ni

animales, ni mire directamente hacia el rayo
láser, incluso encontrándose a gran distan­cia.

Oriente el rayo láser contra la superficie a medir.
Pulse nuevamente la tecla de medición 9 para iniciar
la medición.

En la función de medición permanente, así como al
tener permanentemente conectado el rayo láser, la
medición comienza nada más pulsar la tecla de medi­ción 9.

El valor de medición se representa después de 0,5 a
4 s. La duración de la medición depende de la distan­cia, condiciones de luz y capacidad reflectante de la
superficie de incidencia del haz. El final de la medición
se indica mediante una señal acústica. Una vez finali­zada la medición, el rayo láser se desconecta automá­ticamente.

Si tras dirigir el haz contra un punto no se realiza una
medición después de aprox. 20 s, el rayo láser se des­conecta automáticamente para proteger las pilas.

Selección del plano de referencia
(ver figuras A–D)

Para la medición puede elegirse entre cuatro planos
de referencia diferentes:

• el canto posterior del aparato de medición (p.ej. al
asentarlo contra una pared),

• el canto posterior del vástago tope 14 (p.ej. para
mediciones desde esquinas),

• el canto anterior del aparato de aparato de medi­ción (p.ej. al medir desde el canto de una mesa),

• la rosca 21 (p.ej. para mediciones con trípode).

Pulse la tecla 10 tantas veces como sea necesario
hasta que se represente en el display el plano de refe­rencia deseado. Siempre que se conecte el aparato de
medición se selecciona automáticamente el plano de
referencia del canto posterior del aparato de medición.

Cambio de la unidad de medida

Ud. puede cambiar la unidad de medida de los valores
medidos siempre que quiera, incluso para los valores
ya medidos o calculados.

Para representar las longitu­des medidas actuales puede
Ud. seleccionar entre las tres
unidades de medida indicadas
al margen.

Las superficies y los volúme-

nes, así como los valores de
medición memorizados, solamente pueden represen­tarse en “ft” o “m”.

Para cambiar la unidad de medida, pulse la tecla 12
tantas veces como sea necesario hasta obtener la uni­dad deseada.

La unidad de medida seleccionada se mantiene al
desconectar y conectar el aparato de medida.

Rayo láser permanente

Si lo desea puede trabajar con el aparato de medición
con el rayo láser permanentemente conectado. Para
ello, pulse la tecla rayo láser permanente 12. En el dis­play se indica continuamente “LASER”.

f No oriente el rayo láser contra personas ni

animales, ni mire directamente hacia el rayo
láser, incluso encontrándose a gran distancia.

Con este ajuste se mantiene conectado el láser entre
cada medición, iniciándose ésta pulsando una sola
vez la tecla de medición 9.

Para desactivar el láser permanente pulse nueva­mente la tecla 12 o desconecte el aparato de medi­ción. Al volver a conectarlo, el aparato de medición se
encuentra en el modo de funcionamiento normal y el
rayo láser solamente aparece al pulsar la tecla de
medición 9.

Funciones de medición

Medición de longitud

Para medir longitudes pulse la tecla 4, hasta que apa­rezca en el display la indicación para medición de lon­gitud .

Pulse la tecla de medición 9

para proyectar el rayo láser y

vuélvala a pulsar para realizar

la medición.

El valor medido se muestra en

la parte inferior del display.

30 | Español 1 609 929 J98 • 19.10.06

Medición de superficie

Para medir superficies pulse la tecla 5, hasta que apa­rezca en el display la indicación para medición de
superficies .

Seguidamente mida consecu­tivamente la longitud y la
anchura procediendo igual
que en la medición de longi­tud. Entre ambas mediciones
se mantiene encendido el rayo
láser.

Al finalizar la segunda medición se calcula y repre­senta automáticamente la superficie. El último valor
medido se representa en la parte inferior del display,
y el resultado calculado en la parte superior.

Medición de volumen

Para medir volúmenes pulse la tecla 5, hasta que apa­rezca en el display la indicación para la medición de
volumen .

Seguidamente mida consecu­tivamente la longitud, anchura
y altura procediendo igual que
en la medición de longitud.
Entre las tres mediciones se
mantiene encendido el rayo
láser.

Al finalizar la tercera medición se calcula y representa
automáticamente el volumen. El último valor medido
se representa en la parte inferior del display, y el resul­tado calculado en la parte superior.

Ya que no es posible visualizar valores superiores a
99990 ft

3

, en el display aparece “Err.”. En este caso,

cambie la unidad de medida a “m” (ver “Cambio de la
unidad de medida”, página 30).

Medición permanente (ver figura E)

La medición permanente sirve para trazar medidas,
p.ej. de un plano de construcción. En la medición per­manente es posible desplazar el aparato de medición
relativamente a un punto, actualizándose el valor de
medición cada 0,5 s, aprox. Ud. puede irse separando
de una pared, p.ej., hasta alcanzar la separación
deseada, siendo posible determinar en cada
momento la separación actual.

Para medir permanentemente pulse la tecla 4, hasta
que aparezca en el display la indicación para la medi­ción permanente “Con.”.

Pulsando la tecla de medición 9 se interrumpe la
medición permanente. El valor de medición actual se
muestra en el display. Pulsando nuevamente la tecla
de medición 9 se vuelve a activar la medición perma­nente.

La medición permanente se desconecta automática­mente después de 5 min. El último valor medido se
sigue visualizando en el display. Para finalizar anticipa­damente la medición permanente puede cambiar la
función de medición pulsando la tecla 4 o la tecla 5.

Medición indirecta de la longitud
(ver figura F)

La medición indirecta de longitud se utiliza en aque­llos casos en los que se encuentre un obstáculo den­tro de la trayectoria del haz, o al no existir una
superficie de medición reflectante en el punto de
medición. Los resultados obtenidos solamente son
correctos si el rayo láser y el tramo a medir forman un
ángulo recto exacto (teorema de Pitágoras).

En el ejemplo ilustrado desea determinarse la longitud

C. Para ello es necesario medir los tramos A y B. A y
C deben formar un ángulo recto.

Para medir indirectamente longitudes pulse la tecla 5,
hasta que aparezca en el display la indicación para
medición de longitud indirecta .

Mida la distancia A proce­diendo igual que en una medi­ción de longitud. Preste
atención a que el tramo A y la
distancia buscada C formen un
ángulo recto. A continuación
mida la distancia B. Entre
ambas mediciones se man­tiene encendido el rayo láser.

Observe que el punto de referencia para la medición
(p.ej. el canto posterior del aparato de medición) se
encuentre exactamente en el mismo punto al efectuar
ambas mediciones.

Al término de la segunda medición se calcula automá­ticamente la distancia C. El último valor medido se
representa en la parte inferior del display, y el resul­tado calculado C en la parte superior.

Borrado de mediciones

Pulsando la tecla de borrado 1 puede borrar en todas
las funciones de medición el último valor medido. Pul­sando seguidamente la tecla se van borrando los
mediciones individuales en orden inverso.

Pulse la tecla de medición 9
para iniciar el proceso de
medición. Vaya desplazando el
aparato de medición hasta
visualizar el valor deseado en
la parte inferior del display.

Español | 311 609 929 J98 • 19.10.06

Funciones de memoria

Instrucciones para la operación

Al desconectar el aparato de medición se mantiene el
valor guardado en la memoria.

Memorización y suma de mediciones

Pulse la tecla sumar a memoria
3, para memorizar el valor
actual, que puede ser una lon­gitud, superficie o volumen,
dependiendo de la función de
medición seleccionada. Al
memorizar un valor aparece en

el display “M”, y el signo “Add” al margen parpadea
brevemente.

En caso de que exista ya un valor en la memoria, el
nuevo valor es sumado al contenido de la memoria,
siempre que coincidan sus unidades de medida.

Si en la memoria se ha almacenado una superficie,
p.ej., y el valor actual correspondiese a un volumen,
no es posible efectuar la suma. En el display parpadea
brevemente “Err.”.

Sin embargo, si es posible sumar valores del mismo
tipo (p.ej. longitudes), independientemente de que
hayan sido medidos en pulgadas, pies o metros.

La lente de recepción 20 y la salida del rayo láser 19
no deben taparse durante la medición.

El aparato no deberá moverse al realizar la medición
(excepto en la función de medición permanente). Por
ello, siempre que sea posible, asiente o apoye el apa­rato de medición en el punto de medición.

La medición se efectúa en el centro del haz, también
en el caso de proyectar oblicuamente el haz.

El alcance de medición depende de las condiciones
de luz y de las propiedades de reflexión de la superfi­cie de medición. Al trabajar en exteriores con sol
intenso use las gafas para láser 22 y la tablilla láser
reflectante 23 (accesorios especiales) para hacer
más perceptible el haz del láser, o bien, hacer sombra
a la superficie de medición.

Al medir contra superficies transparentes (p.ej. vidrio,
agua) o superficies relucientes pueden obtenerse
mediciones erróneas. Asimismo pueden afectar a la
medición las superficies porosas o estructuradas,
capas de aire de diferente temperatura, o la recepción
de reflexiones indirectas. Estos efectos son de natu­raleza física y, por ello, no pueden ser eliminados por
el instrumento de medición.

Resta de mediciones

Pulse la tecla restar de memoria 2, para restar la medi­ción actual del valor en la memoria. Al restar un valor
aparece en el display “M”, y el signo “Sub.” al mar­gen parpadea brevemente.

En caso de que exista ya un valor en la memoria, sola­mente puede restarse el nuevo valor del contenido de
la memoria, si coinciden las unidades de medida (ver
“Memorización y suma de mediciones”).

Visualización del contenido de la memoria

Pulse la tecla cargar memoria
11 para visualizar el contenido
de la memoria. En el display se
representa “M=”. Al represen­tarse el contenido de la memo­ria “M=” en el display, Ud.
puede duplicarlo pulsando la

tecla sumar a memoria 3, o ponerlo a cero pulsando
la tecla restar de memoria 2.

La visualización de los valores memorizados sola­mente puede realizarse en “ft” o “m”.

Borrado de la memoria

Para borrar el contenido de la memoria pulse primero
la tecla para cargar memoria 11, de manera que se
represente “M=” en el display. Pulse entonces la
tecla de borrado 1; en cuyo caso desaparece “M” del
display.

Orientación con las ayudas de alineación
(ver figura G)

Las ayudas de alineación 7 facilitan la orientación del
aparato a grandes distancias. Para ello, mirar a lo
largo de las ayudas de alineación, por encima del apa­rato de medición. La trayectoria del rayo láser es para­lela a esta línea de observación.

Medición con vástago tope (ver figuras B y H)

El vástago tope 14 es adecuado, p.ej., para la medi­ción desde esquinas (diagonal de un cuarto) o puntos
de difícil acceso como los rieles de persianas.

Desplace hacia un lado el botón de retención 15 del
vástago tope para poder abatir éste hacia afuera.

Ajuste el plano de referencia para la medición con
vástago tope pulsando correspondientemente la tecla

10.
Para abatir hacia dentro el vástago tope 14 empújelo

hasta el tope en la carcasa. El vástago queda retenido
automáticamente.

Operación con trípode

La utilización de un trípode es especialmente necesa­ria en distancias más grandes. Puede fijar el aparato
de medición con la rosca de 1/4" 21 situada en cara
inferior a un trípode de tipo comercial.

Seleccione el plano de referencia para la medición
con trípode pulsando la tecla 10 (con la rosca como
plano de referencia).

32 | Español 1 609 929 J98 • 19.10.06

Fallos – causas y soluciones

Causa Solución
Aparece “Hot” o “Cold” en el display, y no es

posible medir

La temperatura del apa­rato de medición se
encuentra fuera del mar­gen de operación de
–10°C a +50°C.

Aparece el símbolo de estado de carga a

La tensión de pila va dismi­nuyendo (todavía es posi­ble medir)

El símbolo de estado de carga a parpadea y no
es posible medir

Tensión de la pila dema­siado baja

Indicadores “Err.” y “––––” en el display

Esperar a que el aparato
de medición haya alcan­zado la temperatura de
operación

Cambiar las pilas

Cambiar las pilas

El aparato de medición supervisa el
correcto funcionamiento en cada
medición. En caso de detectarse un
fallo solamente parpadea en el display
el símbolo mostrado al margen. En

este caso, o si las soluciones arriba
indicadas no ayudasen a subsanar un fallo, diríjase a
un servicio técnico.

Comprobación de la precisión del aparato de
medida

Ud. puede controlar la precisión del aparato de medi­ción de la manera siguiente:

• Elija un tramo de medición de una longitud cons-

tante, entre 1 a 10 m aprox., (p.ej. la anchura de un
cuarto, vano de la puerta) cuya medida conozca
Vd. con exactitud.

• Mida esta distancia 10 veces seguidas.
El error de medición no deberá se superior a ± 3mm.

Registre estas mediciones para poder comparar más
tarde la precisión.

Ángulo demasiado agudo
entre el rayo láser y el
punto de medición.

Reflexión excesiva de la
superficie de medición
(p.ej. un espejo), dema­siado débil (p.ej. tela
negra), o luz ambiente
demasiado intensa.

Están empañadas la salida
del rayo láser 19 o la lente
de recepción 20 (p.ej. por
un cambio brusco de tem­peratura).

El indicador “Err.” parpadea en la parte supe­rior del display

Suma o resta de valores
con unidades de medida
diferentes

Medición poco fiable

Reflexión indefinida de la
superficie de medición
(p.ej. agua, vidrio).

Salida del rayo láser 19 o
lente de recepción 20
cubiertas.

Abrir el ángulo entre el
rayo láser y el punto de
medición

Utilizar una tablilla láser
reflectante 23 (acceso­rio especial)

Secar frotando con un
paño suave la salida del
rayo láser 19 o la lente
de recepción 20

Solamente sumar o res­tar valores con la misma
unidad de medida

Cubrir la superficie de
medición

Destapar la salida del
rayo láser 19 o lente de
recepción 20.

Mantenimiento y servicio

Mantenimiento y limpieza

Solamente guarde y transporte el aparato de medida
en el estuche de protección adjunto.

Mantenga limpio siempre el aparato de medida.
No sumerja el aparato de medición en agua ni en

otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No

usar detergentes ni disolventes.
Cuide especialmente la lente de recepción 20 con

igual esmero que unas gafas o una cámara fotográ­fica.

Si a pesar de los esmerados procesos de fabricación
y control, el aparato de medición llegase a averiarse,
la reparación deberá encargarse a un taller de servicio
autorizado.

En caso de una reparación, envíe el aparato en el
estuche de protección 24.

Accesorios/Piezas de repuesto

Gafas para láser 22. . . . . . . . . . . . . . . . . . 0635-1490

Tablilla reflectante 23 . . . . . . . . . . . . . . . . 0635-3120

Estuche de protección 24 . . . . . . . . . . . . 0600-1450

Tapa del alojamiento de la pila 17 . . . . . . 0600-1420

Vástago tope 14 . . . . . . . . . . . . . . . . . . . . 0600-1430

Reservado el derecho de modificación.

Español | 331 609 929 J98 • 19.10.06

Indicações de segurança

Descrição de funções

f Cuidado – se forem utilizados outros equipa-

mentos de comando ou de ajuste ou outros
processos do que os descritos aqui, poderão
ocorrer graves explosões de radiação.

f O instrumento de medição é fornecido com

uma placa de advertência em idioma inglês
(marcada com número 8 na figura do instru­mento de medição que se encontra na
página de esquemas).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Antes de colocar pela primeira vez em funci-

onamento, deverá colar o adesivo, no idioma
do seu país, sobre a placa de advertência
existente em idioma inglês.

f Não apontar o raio laser na direcção de pes-

soas nem de animais e não olhar no raio
laser, nem mesmo de maiores distâncias.

Este intrumento de medição produz raios laser da
classe de laser 2, conforme EN 60825-1. Desta
forma poderá cegar outras pessoas sem querer.

f Não utilizar óculos de visualização de raio

laser como óculos de protecção. Óculos de

visualização de raio laser servem para reconhecer
o raio laser com maior facilidade, e portanto, não
protegem contra radiação laser.

f Não utilizar óculos de visualização de raio

laser como óculos de protecção, nem no
trânsito rodoviário. Óculos de visualização de

raio laser não oferecem uma completa protecção
UV e reduzem a percepção de cores.

f Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualificado
e só com peças de reposição originais. Desta

forma é assegurada a segurança do instrumento
de medição.

f Não permita que crianças utilizem o instru-

mento de medição a laser sem supervisão.

Elas poderiam cegar outras pessoas involuntaria­mente.

Ler todas as instruções, para poder
trabalhar com o instrumento de me­dição sem riscos e de forma segura.
Jamais permita que as placas de ad­vertência no instrumento de medi­ção se tornem ilegíveis. GUARDE
BEM ESTAS INSTRUÇÕES.

Abrir a página basculante contendo a apresentação
do instrumento de medição, e deixar esta página
aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

Este instrumento de medição é destinado para medir
distâncias, comprimentos, alturas, espaços e para
calcular âreas e volumes. O instrumento de medição
é apropriado para medir dimensões em construções
interiores e exteriores.

34 | Português 1 609 929 J98 • 19.10.06

Componentes ilustrados

Dados técnicos

A numeração dos componentes ilustrados refere-se à
apresentação do instrumento de medição na página
de esquemas.

1 Tecla de anulação “C”
2 Tecla de subtracção da memória “M–”
3 Tecla de adição da memória “M+”
4 Tecla para a medição de comprimentos e para

a medição contínua

5 Tecla para medição de áreas, de volumes e para

a medição indirecta de comprimentos

6 Display
7 Auxílio para alinhamento
8 Placa de advertência laser

9 Tecla de medição
10 Tecla de nível de referência
11 Tecla para chamada de memória “M=”
12 Tecla para raio laser contínuo/troca de unidade

de medida

13 Tecla de ligar e desligar
14 Pino limitador
15 Bloqueio do pino limitador
16 Travamento da tampa do compartimento da pilha
17 Tampa do compartimento da pilha
18 Número de série
19 Saída do raio laser
20 Lente de recepção
21 Rosca de 1/4"
22 Óculos para visualização de raio laser*
23 Placa de alvo laser*
24 Bolsa de protecção

Elementos de indicação

a Indicação da pilha
b Valor de medição/resultado

c Unidade de medição
d Nível de referência da medição
e Laser ligado

f Valor individual de medição (para medição de

comprimento: resultado)

g Funções de medição

Medição de comprimento
Medição de área
Medição de volume
Medição indirecta de comprimento

h Memorização de valores de medição

Medidor de distâncias digital laser

N° do produto HD 50
Faixa de medição

A)

0,05 ... 50 m

Precisão de medição
– típico
–máximo

± 1,5 mm
± 3 mm

Duração de medição
– típico
–máximo

<0,5 s

4 s
Mínima unidade de indicação 1 mm
Temperatura de

funcionamento –10 °C ... +50 °C
Temperatura de

armazenamento

– 20 °C ... +70 °C
Máx. humidade relativa do ar 90 %
Classe de laser 2
Tipo de laser 635 nm, <1 mW
Diâmetro do raio laser

(a 25 °C) aprox.
– a 10 m de distância
– a 50 m distância

Pilhas
Acumuladores

Vida útil da pilha,
aprox.

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

30000 Medições

6 mm

30 mm

individuais

Desligamento automático
após aprox.
–Laser

20 s

– Ferramenta de medição

(sem medição)

5 min

Peso conforme
EPTA-Procedure 01/2003

Tipo de protecção
(excepto compartimento
das pilhas)

A) O alcance aumenta, quanto melhor a luz do laser é reflec­tida pela superfície do alvo (dispersivo, no especular) e
quanto mais claro o ponto de laser for em relação à clari­dade ambiente (interiores, crepúsculo).
Em condições desfavoráveis (p.ex. medir em exteriores
com luz solar intensa) pode ser necessária a utilização da
placa alvo.

B) +0,1 mm/m em condições desfavoráveis como p.ex.
radiação solar intensa

O número de série 18 sobre a placa de características
serve para a identificação inequívoca do seu instrumento de
medição.

(protegido contra pó

e salpicos de água)

0,18 kg

IP 54

B)

*Acessórios apresentados ou descritos não perten­cem ao volume de fornecimento.

Português | 351 609 929 J98 • 19.10.06

Funcionamento

Introduzir/substituir pilhas

Utilizar exclusivamente pilhas ou acumuladores de
mangano alcalino.

Com acumuladores de 1,2 V não é possível efecturar
tantas medições como com pilhas de 1,5 V.

Para abrir a tampa do compartimento da pilha 17,
deverá premir o travamento 16 no sentido da seta e
remover a tampa do compartimento da pilha. Introdu­zir as pilhas fornecidas. Observar que a polarização
esteja correcta, de acordo com a ilustração que se
encontra no lado interior do compartimento da pilha.

Quando o símbolo da pilha aparecer pela primeira
vez no display, ainda é possível efectuar no mínimo
100 medições. Quando o símbolo da pilha pisca,
deverá substituir as pilhas; agora não é mais possível
efectuar medições.

Sempre substituir todas as pilhas ao mesmo tempo.
Só utilizar pilhas de uma marca e com a mesma capa­cidade.

f Retirar as pilhas do instrumento de medição,

se não for utilizado por tempo prolongado.

As pilhas podem corroer-se ou descarregar-se no
caso de um armazenamento prolongado.

Colocação em funcionamento

f Proteger o instrumento de medição contra

humidade ou insolação directa.

f Não sujeitar o instrumento de medição à

temperaturas extremas nem à variações de
temperatura.

Ligar e desligar

Para ligar o instrumento de medição, deverá premir o
botão de ligar-desligar 13. Ao ligar o instrumento de
medição, o raio laser ainda não é ligado.

Para desligar o instrumento de medição, deverá pre-
mir o botão de ligar-desligar 13.

Após aprox. 5 min. sem executar uma medição, o ins­trumento de medição desliga-se automaticamente
para poupar as pilhas.

Um valor de medição memorizado permanece memo­rizado, mesmo após o desligamento automático. Ao
ligar novamente o instrumento de medição é indicado

“M” no display.

Processo de medição

O instrumento de medição oferece uma variedade de
funções de medição, que podem ser seleccionadas
premindo a tecla de função correspondente (veja
“Funções de medição”). Após ser ligado, o instru­mento de medição encontra-se na função de medição
de comprimento.

Também é possível seleccionar entre quatro diferen­tes níveis de referência para a medição, premindo a
tecla de nível de referência 10 (veja “Seleccionar o
nível de referência”). Após ligar, o canto de trás do
instrumento de medição é pré-ajustado como nível de
referência.

Após seleccionar a função de medição e o nível de
referência, todos os próximos passos são executados
premindo a tecla de medição 9.

Posicionar o instrumento de medição, com o nível de
referência seleccionado, de encontro com a linha de
medição desejada (p.ex. parede).

Premir a tecla de medição 9 para ligar o raio laser.

f Não apontar o raio laser na direcção de pes-

soas nem de animais, e não olhar no raio
laser, nem mesmo de maiores distâncias.

Apontar o raio laser para a superfície alvo. Premir nova­mente a tecla de medição 9 para iniciar a medição.

Na função de medição permanente, assim como com
o raio laser permanentemente ligado, a medição já
começa após premir pela primeira vez a tecla Medi­ção 9.

O valor de medição aparece após 0,5 a 4 segundos. A
duração da medição depende da distância, das condi­ções de iluminação e das características de reflexão da
superfície alvo. O fim da medição é indicado por um
sinal acústico. O raio laser é desligado automatica­mente após o final do processo de medição.

Se aprox. 20 s após visualizar, não ocorrer nenhuma
medição, o raio laser desligar-se-á automaticamente
para poupar as pilhas.

Seleccionar o nível de referência
(vejafiguraA–D)

Para a medição é possível seleccionar entre quatro
diferentes níveis de referência:

• o canto de trás do instrumento de medição (p.ex.
para posicionar o instrumento de medição de
encontro com paredes),

• o canto de trás do pino limitador 14 (p.ex. para
medições a partir de cantos),

• o canto da frente do instrumento de medição
(p.ex. ao medir a partir do canto de uma mesa),

•a rosca 21 (p.ex. para medições com tripé).

Para seleccionar o nível de referência, premir repeti­damente a tecla 10, até o nível de referência desejado
aparecer no display. Sempre que ligar o instrumento
de medição, o canto de trás é apresentado como nível
de referência.

36 | Português 1 609 929 J98 • 19.10.06

Mudar a unidade de medição

A unidade de medição para a indicação dos valores
de medição pode ser alterada sempre que desejar,
mesmo para valores já medidos ou calculados.

As três unidades de medição
ao lado estão disponíveis para
a indicação dos valores actuais
de medição de comprimentos.

Valores de áreas ou volumes,
assim como os valores de me­dição memorizados só podem
ser indicados em “ft” ou “m”.

Para mudar de unidade de medição é necessário pre­mir a tecla 12, até aparecer a nova unidade de medi­ção.

O ajuste da unidade de medição permanece ao ligar
e desligar o instrumento de medição.

Raio laser contínuo

Se necessário, é possível comutar o instrumento de
medição para raio laser contínuo. Para tal, premir a
tecla para raio laser contínuo 12. A indicação
“LASER” permanece iluminada no display.

f Não apontar o raio laser na direcção de pes-

soas nem de animais, e não olhar no raio
laser, nem mesmo de maiores distâncias.

O raio laser também permanece neste ajuste entre as
medições, para medir é suficiente premir uma vez a
tecla de medição 9.

Para desligar o raio laser contínuo, premir novamente
a tecla 12 ou desligar o instrumento de medição. Ao
ligar novamente o instrumento de medição, este
estará no modo de funcionamento normal, o raio laser
só aparece se for premida a tecla de medição 9.

Funções de medição

Medição de comprimento

Para a medição de comprimento, premir a tecla 4, até
a indicação de medição de comprimento aparecer
no display.

Premir uma vez a tecla de
medição 9 para visualização e
mais uma vez para a efectuar a
medição.

O valor de medição é indicado
em baixo no display.

Medição de áreas

Para a medição de área, premir a tecla 5, até a indica­ção de medição de área aparecer no display.

Medir em seguida o compri­mento e a largura, da mesma
forma como para uma medição
de comprimento. O raio laser
permanece ligado entre as
duas medições.

Após a segunda medição, a área/superfície é automa­ticamente calculada e indicada. O último valor indivi­dual de medição encontra-se no lado inferior do
display, o resultado encontra-se acima.

Medição do volume

Para a medição de volume, premir a tecla 5, até a indi­cação de medição de volume aparecer no display.

Medir em seguida o compri­mento, a largura, e a altura da
mesma forma como para uma
medição de comprimento. O
raio laser permanece ligado
entre as três medições.

Após a terceira medição, o volume é automatica­mente calculado e indicado. O último valor individual
de medição encontra-se no lado inferior do display, o
resultado encontra-se acima.

Medição contínua (veja figura E)

A medição contínua é utilizada para transferir medi­das, p.ex. de planos de construção. No modo de
medição contínua o instrumento de medição pode ser
deslocado em relação ao alvo, sendo que o valor de
medição é actualizado a aprox. cada 0,5 segundos.
Por exemplo é possível distanciar-se de uma parede,
até alcançar a distância desejada, sendo que o instru­mento indica continuamente a distância actual.

Para a medição contínua, premir a tecla 4, até a indica­ção de medição contínua “Con.” aparecer no display.

Premir a tecla Medir 9 para
activar o processo de medi­ção. Movimentar o instrumento
de medição, até o valor da dis­tância desejada ser indicado
no display.

Premir a tecla de medição 9 para interromper a medi­ção contínua. O valor de medição actual é indicado
no display. Premir novamente a tecla de medição 9
para reiniciar a medição contínua.

A medição contínua desliga-se automaticamente após
5 minutos. O último valor de medição permanece indi­cado no display. Também é possível terminar a medi­ção contínua premindo a tecla 4 ou 5 o que comuta a
função de medição.

Português | 371 609 929 J98 • 19.10.06

Medição indirecta de comprimento
(veja figura F)

A medição indirecta de comprimento é utilizada para
medir distâncias, que não podem ser medidas direc­tamente, porque há um obstáculo que obstrui o per­curso do raio laser ou porque não há uma superfície
alvo disponível como reflector. Resultados correctos
só podem ser alcançados, se o raio laser e a distância
procurada formarem um ângulo recto exacto (teorema
de pitágoras).

No exemplo ilustrado, deverá ser determinado o com­primento C. Para tal devem ser medidos A e B. A e C
devem formar um ângulo recto.

Para a medição indirecta de comprimento, premir a
tecla 5, até a indicação de medição indirecta de com­primento aparecer no display.

Medir a distância A como para
uma medição de comprimento.
Assegure-se de que a distância
A e a distância procurada C for­mem um ângulo recto. Medir
em seguida a distância B. O
raio laser permanece ligado
entre as duas medições.

Assegure-se de que, para ambas as medições, o
ponto de referência da medição (p.ex. canto de trás
do instrumento de medição) esteja exactamente na
mesma posição.

A distância C é calculada automaticamente após a
segunda medição. O último valor individual de medi­ção encontra-se no lado inferior do display, o resul­tado C encontra-se acima.

Anular valores de medição

Premir a tecla de anulação 1 para anular o último valor
individual de medição em todas as funções de medi­ção. Premir repetidamente a tecla para anular os valo­res individuais de medição em ordem inversa.

Funções de memória

Quando o instrumento de medição é desligado, o
valor memorizado permanece na memória.

Memorizar/adicionar valores de medição

Premir a tecla de adição da
memória 3, para memorizar o
valor de medição actual – um
valor de comprimento, de área
ou de volume – dependendo
da função de medição actual.
Assim que for memorizado um
valor, aparece “M” no display,
o “Add” atrás pisca.

Se já houver um valor na memória, o novo valor será
adicionado ao conteúdo da memória, no entanto, só se
as unidades de unidades de medição forem idênticas.

Se na memória se encontrar um valor de área, e o
valor de medição actual for um valor de volume, a adi­ção não poderá ser efectuada. No display pisca por
instantes “Err.”.

Subtrair valores de medição

Premir a tecla de subtracção da memória 2, para sub­trair o valor de medição actual do valor que se encon­tra na memória. Assim que um valor for subtraido,
aparece “M” no display, o “Sub.” pisca por instantes
atrás.

Se na memória já estiver memorizado um valor, o novo
valor de medição só poderá ser subtraído, se as uni­dade de medição forem idênticas (veja “Memorizar/
adicionar valores de medição”).

Indicar o valor de medição

Premir a tecla para chamada de
memória 11, para visualizar o
valor que se encontra na
memória. “M=” aparece no
display. Quando o conteúdo da
memória “M=” é indicado no
display, é possível duplicá-lo

premindo a tecla de adição da memória 3 ou repô-lo a
zero premindo a tecla de subtracção da memória 2.

Anular a memória

Para anular o conteúdo da memória, premir primeiro a
tecla para chamada de memória 11, de modo que
“M=” apareça no display. Em seguida premir a tecla
de anulação 1; “M” não é mais indicado no display.

Indicações de trabalho

A lente de recepção 20 e a saída do raio laser 19 não
devem ser cobertas durante as medições.

O instrumento de medição não deve ser movimentado
durante uma medição (excepto na função de medição
contínua). Por este motivo, o instrumento de medição
deverá ser posicionado sobre os pontos de medição
ou o mais próximo possível deles.

A medição é realizada no centro do raio laser, mesmo
quando as superfícies são visualizadas obliquamente.

A faixa de medição depende das condições de ilumi­nação e das características de reflexão da superfície
alvo. Para melhorar a visibilidade do raio laser durante
trabalhos ao ar livre ou quando a luz do dia é intensa,
deverá utilizar óculos para visualização de raio laser
22 e a placa de alvo laser 23 (acessório), ou sombrear
a superfície alvo.

38 | Português 1 609 929 J98 • 19.10.06

Ao medir contra superfícies transparentes (p.ex.
vidro, água) ou superfícies reflectoras, poderão ocor­rer erros de medição. Superfícies porosas ou estruc­turadas, camadas de ar com temperaturas diferentes
ou reflexões indirectamente recebidas, também pode­rão influenciar o valor de medição. Estes efeitos ocor­rem por motivos físicos e portanto não podem ser
excluídos pelo instrumento de medição.

Visualizar com o auxílio de alinhamento
(veja figura G)

Com o auxílio de alinhamento 7 é mais fácil visualizar
a a maiores distâncias. Para tal, olhar ao longo do
auxílio de alinhamento que se encontra no lado supe­rior do instrumento de medição. O raio laser percorre
paralelamente a esta linha de visão.

Avaria – Causas e acções correctivas

Causa Solução
Indicação “Hot” ou “Cold” no display, não é

possível medir

O instrumento de medição
está fora da faixa de tempe­ratura de funcionamento
de – 10 °C até +50 °C.

Indicação da pilha a aparece

Tensão da pilha diminui
(impossível medir)

Indicação da pilha a pisca, impossível medir

Esperar até o instru­mento de medição
alcançar a temperatura
de funcionamento

Substituir pilhas

Medir com o pino limitador (veja figuras B e H)

A utilização do pino limitador 14 é p.ex. apropriada
para medições a partir de cantos (diagonais de recin­tos) ou locais de difícil acesso, como carris de, como
carris de estores.

Deslocar o bloqueio 15 do pino limitador para o lado,
para pivotar o pino para fora.

Premir a tecla 10 para ajustar o nível de referência
correspondente para medições com o pino limitador.

Premir o pino limitador 14 completamente para dentro
da caixa para pivotá-lo de volta para dentro. O pino é
travado automaticamente.

Trabalhar com o tripé

A utilização de um tripé é especialmente necessária
para maiores distâncias. O instrumento de medição
pode ser atarraxado, pelo lado inferior da caixa, a um
tripé comum no mercado, por meio de uma rosca de
1/4" 21.

Premir a tecla 10 para ajustar o nível de referência
correspondente para medições com tripé (nível de
referência é a rosca).

Tensão da pilha é baixa

Substituir pilhas

demais

Indicações “Err.” e “––––” indicados no
display

O ângulo entre o raio laser
e o alvo é muito agudo.

A reflexão da superfície
alvo é muito intensa (p.ex.

Aumentar o ângulo entro
o raio laser e o alvo

Utilizar a placa alvo laser
23 (acessório)

espelho) ou muito fraca
(p.ex. tecido preto), ou a
luz ambiente é muito clara.

A saída do raio laser 19 ou
a lente de recepção 20
estão embaciadas (p.ex.
por rápida mudança de

Limpar a saída do raio
laser 19 ou a lente de
recepção 20 com um
pano macio e seco

temperatura).

A indicação “Err.” pisca no lado superior do
display

Adição/subtracção de
valores de medição com
diferentes unidades de
medição

Só adicionar/subtrair
valores de medição com
unidades de medição
idênticas

Resultados de medição duvidosos

A superfície alvo não

Cobrir a superfície alvo
reflecte correctamente
(p.ex. água, vidro).

A saída do raio laser 19 ou
a lente de recepção 20
estão cobertas.

Assegure-se de que a

saída do raio laser 19 ou

a lente de recepção 20

não estejam cobertas

O instrumento de medição controla a
função correcta a cada medição. Se
for verificado um defeito, só pisca no
display o símbolo apresentado ao
lado. Neste caso, ou se as acções cor-

rectivas não puderem eliminar a avaria,
o instrumento de medição deverá ser enviado, por
meio do seu revendedor, ao serviço pós-venda.

Português | 391 609 929 J98 • 19.10.06

Controlo de precisão do instrumento de
medição

Acessórios/peças sobressalentes

A exactidão do seu instrumento de medição pode ser
controlada da seguinte maneira:

• Seleccionar uma secção de medição permanente­mente inalterável de aprox. 1 a 10 m de compri­mento; o comprimento deve ser precisamente
conhecido (p.ex. a largura de um recinto, abertura
de uma porta).

• Medir a distância 10 vezes em em seguida.

O erro de medição deve ser inferior a ±3mm. Proto­colar as medições, para mais tarde poder comparar a
precisão.

Manutenção e serviço

Manutenção e limpeza

Só armazenar e transportar o instrumento de medição
na bolsa de protecção fornecida.

Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou

em outros líquidos.
Limpar sujidades com um pano húmido e macio. Não

utilizar produtos de limpeza nem solventes.
Tratar as lentes de recepção 20 com o mesmo cui-

dado, com o qual é necessário tratar óculos ou as len­tes de uma máquina fotográfica.

Se a ferramenta de medição falhar apesar de cuida­dosos processos de fabricação e de teste, a repara­ção deverá ser executada por uma oficina de serviço
pós-venda autorizada.

Em caso de reparações, enviar o instrumento de
medição dentro da bolsa de protecção 24.

Óculos para visualização

de raio laser 22 . . . . . . . . . . . . . . . . . . . . . 0635-1490

Placa de alvo laser 23 . . . . . . . . . . . . . . . . 0635-3120

Bolsa de protecção 24 . . . . . . . . . . . . . . . 0600-1450

Tampa do compartimento da pilha 17 . . . 0600-1420

Pino limitador 14 . . . . . . . . . . . . . . . . . . . . 0600-1430

Sob reserva de alterações.

40 | Português 1 609 929 J98 • 19.10.06

Norme di sicurezza

Descrizione del

f Attenzione – In caso di utilizzo di dispositivi

di comando o di regolazione di natura diversa
da quelli riportati in questa sede oppure qua­lora si seguano procedure diverse vi è il peri­colo di provocare un’esposizione alle radia­zioni particolarmente pericolosa.

f Lo strumento di misura viene consegnato

con una targhetta di indicazione di pericolo
in lingua inglese (contrassegnata con il
numero di riferimento 8 nell’illustrazione
dello strumento di misura sulla pagina con la
rappresentazione grafica).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

funzionamento

È obbligatorio leggere completa­mente le istruzioni in modo di
essere in grado di operare con lo
strumento di misura senza nessun

pericolo e con sicurezza. Mai ren­dere illeggibili le targhette di pericolo applicate
allo strumento di misura. CUSTODIRE ACCU­RATAMENTE LE PRESENTI ISTRUZIONI.

Si prega di aprire il risvolto di copertina su cui si trova
raffigurato schematicamente lo strumento di misura e
lasciarlo aperto mentre si legge il manuale delle Istru­zioni per l’uso.

Uso conforme alle norme

Lo strumento di misura è idoneo per la misurazione di
distanze, di lunghezze, di altezze, di spazi ed anche
per il calcolo di superfici e volumi. Lo strumento di
misura è appositamente studiato per eseguire misura­zioni all’interno ed all’esterno di edifici.

f Prima della prima messa in esercizio, appli-

care sulla targhetta di indicazione di peri­colo in inglese la targhetta di indicazione di
pericolo nella lingua del Vostro Paese com­presa nella fornitura.

f Non dirigere mai il raggio laser su persone

oppure su animali ed evitare di guardare
direttamente il raggio laser anche da
distanze maggiori. Questo strumento di misura

sviluppa radiazione laser della Classe laser 2 con­forme alla norma EN 60825-1. Con essa vi è il peri­colo di abbagliare involontariamente altre persone.

f Non utilizzare gli occhiali visori per raggio

laser come occhiali di protezione. Gli occhiali

visori per raggio laser servono a riconoscere
meglio il raggio laser e non hanno la proprietà di
proteggere dalla radiazione laser.

f Non utilizzare gli occhiali visori per raggio

laser come occhiali da sole e neppure alla
guida di autoveicoli. Gli occhiali visori per rag-

gio laser non sono in grado di offrire una completa
protezione ai raggi UV e riducono la percezione
delle variazioni cromatiche.

f Far riparare lo strumento di misura da perso-

nale specializzato qualificato e solo con
pezzi di ricambio originali. In tale maniera potrà

essere salvaguardata la sicurezza dello strumento
di misura.

f Non permettere a bambini di utilizzare da soli

lo strumento di misura al laser. Vi è il pericolo

che essi abbaglino involontariamente altre persone.

Italiano | 411 609 929 J98 • 19.10.06

Componenti illustrati

Dati tecnici

La numerazione dei componenti si riferisce all’illustra­zione dello strumento di misura che si trova sulla
pagina con la rappresentazione grafica.

1 Pulsante di cancellazione «C»
2 Tasto di sottrazione della memoria «M–»

3 Tasto di addizione della memoria «M+»
4 Tasto di misurazione di lunghezze ed in continuo
5 Tasto di misurazione di superfici, volumi e

misurazione indiretta di lunghezze

6 Display
7 Assistenza per allineamento
8 Targhetta di indicazione di pericolo del raggio

laser

9 Tasto di misurazione

10 Tasto piano di riferimento
11 Tasto per richiamo della memoria «M=»
12 Tasto per raggio laser permanente/commuta-

zione dell’unità di misura

13 Tasto di accensione/spegnimento
14 Perno di battuta
15 Blocco del perno di battuta
16 Bloccaggio del coperchio del vano batterie
17 Coperchio del vano batterie
18 Numero di serie
19 Uscita radiazione laser
20 Lente di ricezione
21 Attacco treppiede 1/4"
22 Occhiali visori per raggio laser*
23 Pannello di puntamento per raggio laser*
24 Astuccio di protezione

Elementi di visualizzazione

a LED spia dello stato della batteria
b Valore misurato/risultato

c Unità di misura
d Piano di riferimento della misurazione
e Laser in funzione

f Singolo valore di misurazione

(in caso di misurazione di lunghezze: risultato)

g Funzioni di misurazione

Misurazione di lunghezze
Misurazione di superfici
Misurazione di volumi
Misurazione indiretta di lunghezze

h Salvataggio di valori di misurazione

Rilevatore di distanze digitale al laser

Codice prodotto HD 50
Campo di misurazione

A)

0,05 ... 50 m

Precisione di misurazione
–media
–massima

± 1,5 mm
± 3 mm

Tempo di misurazione
–medio
–massimo

<0,5 s

4 s

Minima unità di visualizza­zione

1 mm
Temperatura di esercizio – 10 °C ... +50 °C
Temperatura di magazzino – 20 °C ... +70 °C
Umidità relativa dell’aria max. 90 %
Classe laser 2
Fonte laser 635 nm, <1 mW
Diametro raggio laser

(in caso di 25 °C) ca.
– a 10 m di distanza
– a 50 m di distanza

Batterie
Batterie ricaricabili

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Durata della batteria ca. 30000 Misurazioni

singole

Disinserimento automatico
dopo ca.
–Laser

20 s

– Strumento di misura

(senza misurazione)

5 min
Peso in funzione della

EPTA-Procedure 01/2003
Tipo di protezione (tranne

vano delle batterie)

IP 54 (protetti contro

la polvere e contro gli

0,18 kg

spruzzi dell’acqua)

A) Il raggio di azione aumenta in modo direttamente propor­zionale alla qualità con cui la luce laser viene riflessa dalla
superficie del punto di puntamento (dispersivo, non riflet­tente) ed alla luminosità del punto laser rispetto alla lumino­sità ambientale (locali interni, crepuscolo).
In caso di condizioni sfavorevoli (p.es. misurazioni in
ambienti esterni con forti radiazioni solari) è possibile che sia
necessario utilizzare un pannello di puntamento.

B) +0,1 mm/m in caso di condizioni sfavorevoli come p.es.
forti radiazioni solari

Per un’inequivocabile identificazione del Vostro strumento di
misura fate riferimento al numero di serie 18 riportato sulla
targhetta di costruzione.

B)

*L’accessorio illustrato o descritto nelle istruzioni per
l’uso non è compreso nella fornitura standard.

42 | Italiano 1 609 929 J98 • 19.10.06

Uso

Applicazione/sostituzione delle
batterie

Utilizzare esclusivamente batterie all’alcale-manga­nese oppure batterie ricaricabili.

Con elementi di batterie ricaricabili 1,2 V sono possi­bili meno misurazioni che utilizzando batterie 1,5 V.

Per aprire il coperchio del vano batterie 17 premere
l’arresto 16 in direzione della freccia e rimuovere il
coperchio del vano batterie. Inserire le batterie fornite
in dotazione. Così facendo, attenzione alla corretta
polarizzazione elettrica basandosi sull’illustrazione
riportata sul lato interno del vano delle batterie.

A partire dal momento in cui sul display appare per la
prima volta il simbolo della batteria sono possibili
ancora almeno 100 misurazioni. Quando il simbolo
della batteria lampeggia significa che si devono sosti­tuire le batterie e che non è più possibile eseguire
misurazioni.

Sostituire sempre contemporaneamente tutte le bat­terie. Utilizzare esclusivamente batterie che siano di
uno stesso produttore e che abbiano la stessa capa­cità.

f In caso di non utilizzo per periodi di tempo

molto lunghi, estrarre le batterie dallo stru­mento di misura. In caso di periodi di deposito

molto lunghi, le batterie possono subire corrosioni
oppure e si possono scaricare.

Messa in funzione

f Proteggere lo strumento di misura da liquidi

e dall’esposizione diretta ai raggi solari.

f Mai esporre lo strumento di misura a tempe-

rature oppure a sbalzi di temperatura estremi.

Accendere/spegnere

Per accendere lo strumento di misura, premere il
tasto di accensione/spegnimento 13. Quando si
accende lo strumento di misurazione il raggio laser
non è ancora attivato.

Per spegnere lo strumento di misura, premere il tasto
inserimento/disinserimento 13.

Se per ca. 5 min non si esegue nessuna misurazione
lo strumento di misura si spegne automaticamente
riducendo il consumo delle batterie.

Un valore misurato salvato in memoria resta disponi­bile dopo un disinserimento automatico. Accendendo
nuovamente lo strumento di misura sul display appare

«M».

Operazione di misura

Lo strumento di misura dispone di diverse funzioni di
misurazione che possono essere selezionate pre­mendo i rispettivi tasti funzionali (vedere «Funzioni di
misurazione»). Dopo la messa in esercizio, lo stru­mento di misura si trova nella funzione «misurazione di
lunghezze».

Premendo il tasto piano di riferimento 10 è inoltre pos­sibile selezionare quattro diversi piani di riferimento
per la misurazione (vedere «Selezione del piano di rife­rimento»). Alla messa in funzione dello strumento, il
bordo di fondo dello strumento di misura è preimpo­stato come piano di riferimento.

Una volta selezionata la funzione di misurazione ed il
piano di riferimento, ogni altra operazione viene ese­guita premendo il tasto di misurazione 9.

Poggiare lo strumento di misura con il piano di riferi­mento selezionato alla linea di misura richiesta (p.es.
parete).

Per l’attivazione del raggio laser premere il tasto di
misurazione 9.

f Non dirigere mai il raggio laser su persone

oppure su animali ed evitare di guardare di­rettamente il raggio laser anche da distanze
maggiori.

Puntare il raggio laser sulla superficie di puntamento.
Per far scattare l’operazione di misura premere nuova­mente il tasto di misurazione 9.

Nella funzione misurazione continua e quando il rag­gio laser è in uso permanente la misurazione inizia già
premendo una sola volta sul tasto di misurazione 9.

Il valore di misura rilevato appare sul display dopo 0,5
fino a 4 sec. La durata della misurazione dipende dalla
distanza, dalle condizioni di luce e dalle caratteristiche
riflettive della superficie di puntamento. Il termine
dell’operazione di misura viene indicato attraverso un
segnale acustico. Una volta terminata l’operazione di
misura il raggio laser si disattiva automaticamente.

Se dopo ca. 20 sec dopo la puntatura non si dovesse
avere ancora nessuna misurazione, il raggio laser si
disattiva automaticamente riducendo il consumo delle
batterie.

Selezione del piano di riferimento
(vederefiguraA–D)

Per l’operazione di misura sono disponibili quattro
diversi piani di riferimento:

• lo spigolo posteriore dello strumento di misura
(p.es. appoggiandolo su una parete),

• lo spigolo posteriore del perno di battuta 14 (p.es.
per misurazioni da angoli),

• lo spigolo anteriore dello strumento di misura (p.es.
eseguendo misurazioni dal bordo di un tavolo),

• il filetto 21 (p.es. per misurazioni tramite treppiede),

Per selezionare il piano di riferimento premere ripetu­tamente il tasto 10 fino a far apparire sul display il pia­no di riferimento. Ogni volta che si mette in funzione lo
strumento di misura, il bordo di fondo dello strumento
di misura è preimpostato come piano di riferimento.

Italiano | 431 609 929 J98 • 19.10.06

Cambio dell’unità di misura

Per la visualizzazione dei valori di misurazione è possi­bile cambiare in qualsiasi momento l’unità di misura,
anche in caso di valori già misurati oppure calcolati.

Per la visualizzazione dei valori
attuali della lunghezza misurata
si hanno a disposizione le tre
unità di misura.

I valori di superfici ed i valori

volumetrici, come anche i valori
di misura salvati in memoria possono essere visualiz­zati soltanto in «ft» oppure «m».

Per cambiare l’unità di misura, premere il tasto 12 fino
a visualizzare una nuova unità di misura.

L’impostazione dell’unità di misura resta anche
quando si spegne e si riaccende lo strumento di
misura.

Raggio laser permanente

In caso di bisogno è possibile impostare lo strumento
di misura sulla funzione di raggio laser permanente.
Premere a tal fine il tasto raggio laser permanente 12.
Sul display resta costantemente accesa la dicitura
«LASER».

f Non dirigere mai il raggio laser su persone

oppure su animali ed evitare di guardare di­rettamente il raggio laser anche da distanze
maggiori.

Il raggio laser resta con questa impostazione anche
tra un’operazione di misurazione e l’altra; per misurare
basta premere una sola volta il tasto di misurazione 9.

Per disattivare il raggio laser permanente, premere nuo­vamente il tasto 12 oppure spegnere lo strumento di
misura. Quando lo si riaccende, lo strumento di misura
si ritrova allo stato operativo normale, il raggio laser
appare soltanto premendo il tasto di misurazione 9.

Funzioni di misurazione

Misurazione di lunghezze

Per eseguire misurazioni di lunghezze premere il tasto
4, fino a far apparire sul display la funzione per la misu­razione di lunghezze .

Premere il tasto di misurazione

9 una volta per puntare ed una

seconda volta per misurare.

Il valore di misura rilevato

appare visualizzato nella parte

inferiore del display.

Misurazione di superfici

Per eseguire misurazioni di superfici premere il tasto
5, fino a far apparire sul display la funzione per la misu­razione di superfici .

Eseguire in un secondo tempo
la misurazione della lunghezza
e della larghezza una dopo
l’altra procedendo come nel
caso della misurazione di lun­ghezze. Il raggio laser resta
attivato tra le due operazioni di
misurazione.

A conclusione della seconda misurazione, la superfi­cie viene calcolata automaticamente e visualizzata.
L’ultimo valore singolo di misurazione si legge nella
parte inferiore del display, il risultato finale nella parte
superiore.

Misurazione di volumi

Per eseguire misurazioni di volumi premere il tasto 5
fino a far apparire sul display la funzione per la misura­zione di volumi .

Eseguire in un secondo tempo
la misurazione della lunghezza,
della larghezza e dell’altezza
una dopo l’altra procedendo
come nel caso della misura­zione di lunghezze. Il raggio
laser resta attivato tra le tre
operazioni di misurazione.

Una volta conclusa la terza misurazione, il volume
viene calcolato automaticamente e subito visualizzato.
L’ultimo valore singolo di misurazione si legge nella
parte inferiore del display, il risultato finale nella parte
superiore.

Misurazione in continuo (vedere figura E)

La misurazione in continuo serve al rilevamento di
misure, p.es. da piani costruttivi. Al momento della
misurazione in continuo, lo strumento di misura può
essere spostato rispetto al punto di mira. In questo
caso il valore misurato viene attualizzato ca. ogni
0,5 secondi. P.es. è possibile allontanarsi da una
parete ed arrivare fino alla distanza richiesta mentre la
distanza attuale resta sempre leggibile.

Per eseguire misurazioni in continuo premere il tasto
4 fino a far apparire sul display la funzione per la misu­razione in continuo «Con.».

Per avviare l’operazione di misu­razione, premere nuovamente il
tasto di misurazione 9. Sposta­re lo strumento di misura quan­to necessario per far apparire
nella parte inferiore del display il
valore di distanza richiesto.

44 | Italiano 1 609 929 J98 • 19.10.06

Premendo il tasto di misurazione 9 si interrompe la
misurazione in continuo. L’attuale valore di misura
appare visualizzato nella parte inferiore del display 9.
Premendo nuovamente il tasto di misurazione si riat­tiva la misurazione in continuo.

La misurazione in continuo si disinserisce automatica­mente dopo 5 minuti. L’ultimo valore di misura rilevato
resta visualizzato sul display. Per terminare in anticipo
la misurazione in continuo è possibile cambiare la fun­zione di misurazione premendo il tasto 4 oppure 5.

Misurazione indiretta di lunghezze
(vedere figura F)

La misurazione indiretta di lunghezze è prevista per la
misurazione di distanze che non possono essere
misurate direttamente perché un ostacolo impedi­rebbe il passaggio del raggio oppure in caso che non
fosse disponibile nessuna superficie di puntamento
con funzione di riflettore. Per poter rilevare risultati
corretti è indispensabile che il raggio laser ed il punto
di distanza richiesto formino un perfetto angolo retto
(teorema di Pitagora).

Nell’esempio riportato nella figura si vuole rilevare la
lunghezza C. A tal fine devono essere misurate A e B.
A e C devono formare un angolo retto.

Per la misurazione indiretta di lunghezze premere il
tasto 5 fino a quando sul display si visualizza la fun­zione per la misurazione indiretta di lunghezze .

Procedendo come nel caso di
una misurazione di lunghezze,
misurare la distanza A. Accer­tarsi che che il segmento A e la
distanza richiesta C formino un
angolo retto. Misurare quindi la
distanza B. Il raggio laser resta
attivato tra le due misurazioni.

Accertarsi che nel corso di entrambe le misurazioni il
punto di riferimento della misura (p.es. bordo di fondo
dello strumento di misura) si trovi esattamente allo
stesso punto.

A conclusione della seconda misurazione, la lun­ghezza C viene calcolata automaticamente e visualiz­zata. L’ultimo valore singolo di misurazione si legge
nella parte inferiore del display, il risultato finale nella
parte superiore C.

Cancellazione dei valori di misurazione

Premendo il tasto di cancellazione 1 è possibile can­cellare in tutte le funzioni di misurazione l’ultimo sin­golo valore di misurazione rilevato. Premendo
ripetutamente il tasto si cancellano i singoli valori di
misura seguendo l’ordine inverso.

Funzioni di memoria

Quando si spegne lo strumento di misura il valore che
si trova in memoria resta.

Salvataggio in memoria/addizione dei
valori di misurazione

Premere il tasto di addizione
della memoria 3 per salvare in
memoria l’attuale valore di
misura rilevato – a seconda
dell’attuale funzione di misura­zione un valore di lunghezza,
valore di superficie oppure

valore volumetrico. Non appena si salva in memoria un
valore, sul display appare «M», il segno «Add» sul
retro lampeggia brevemente.

Se nella memoria dovesse trovarsi già un valore sal­vato, il nuovo valore viene addizionato a quello in
memoria. Ciò avviene comunque soltanto se le unità
di misura corrispondono reciprocamente.

In caso che p.es. nella memoria si trovi salvato un
valore di superficie e l’attuale valore di misura rilevato
dovesse essere un valore di volume, non sarà possi­bile eseguire l’operazione di addizione. Sul display
lampeggia brevemente «Err.».

Sottrazione dei valori di misurazione

Premere il tasto di sottrazione della memoria 2 per
sottrarre dal valore salvato l’attuale valore di misura
rilevato. Non appena si sottrae un valore, sul display
appare «M», il segno «Sub.» sul retro lampeggia bre­vemente.

Se un valore è già salvato in memoria, il nuovo valore
di misura rilevato può essere sottratto soltanto se le
unità di misura corrispondono reciprocamente
(vedere «Salvataggio in memoria/addizione dei valori
di misurazione»).

Visualizzazione del valore salvato

Premere il tasto per richiamo
della memoria 11 per visualiz­zare il valore che si trova in
memoria. Sul display appare
«M=». Se il contenuto della
memoria «M=» appare sul
display è possibile raddop-

piare il valore premendo il tasto di addizione della
memoria 3 oppure azzerarlo premendo il tasto di sot­trazione della memoria 2.

Cancellare la memoria

Per cancellare il contenuto della memoria, premere pri­ma il tasto per richiamo della memoria 11 in modo che
sul display appaia «M=». Premere dunque il tasto di
cancellazione 1; sul display non si visualizza più la «M».

Italiano | 451 609 929 J98 • 19.10.06

Indicazioni operative

Anomalie – cause e rimedi

Accertarsi che durante il corso di una misurazione non
siano coperte né la lente di ricezione 20 né l’uscita
della radiazione laser 19.

Lo strumento di misura non può essere mosso durante
un’operazione di misura (ad eccezione della funzione
misurazione in continuo). Per questo motivo posizio­nare possibilmente lo strumento di misura accanto
oppure sulla superficie dei punti di misurazione.

La misurazione avviene al centro del raggio laser
anche puntando superfici in posizione obliqua.

Il campo di misurazione dipende dalle condizioni di
luce e dalle caratteristiche riflettive della superficie di
puntamento. Per una migliore visibilità del raggio
laser, in caso di lavori in ambienti esterni ed in caso di
forti radiazioni solari utilizzare gli occhiali visori per
raggio laser 22 ed il pannello di puntamento per rag­gio laser 23 (accessori opzionali), oppure oscurare la
superficie di puntamento.

In caso di misurazioni eseguite contro superfici tra­sparenti (p.es. vetro, acqua) oppure superfici specu­lari è possibile che si verifichino errori di misurazione.
Il valore di misura rilevato può essere influenzato
anche da superfici porose oppure da superfici con
strutture, da strati d’aria con diverse temperature
oppure da riflessi ricevuti indirettamente. Questi effetti
dipendono da generali leggi fisiche e, quindi, non pos­sono essere esclusi tramite lo strumento di misura.

Puntatura con l’assistenza per allineamento
(vedere figura G)

Tramite l’assistenza per allineamento 7 è possibile faci­litare la puntatura su distanze maggiori. A tal fine, guar­dare lungo l’assistenza per allineamento alla parte su­periore dello strumento di misura. Il raggio laser scorre
in posizione parallela rispetto a questa linea di mira.

Misurazione con perno di battuta
(vederefigureBeH)

L’utilizzo del perno di battuta 14 è previsto p.es. per
operazione di misura da angoli (diagonale di una
stanza) oppure da punti difficilmente accessibili come
possono essere i profili per persiane.

Spingere lateralmente il blocco 15 del perno di bat­tuta per ribaltare il perno verso l’esterno.

Premendo il tasto 10 regolare rispettivamente il piano
di riferimento per misurazioni con perno di battuta.

Per ribaltare verso l’interno il perno di battuta 14 pre­merlo fino alla battuta di arresto nel corpo dello stru­mento. Il perno si blocca automaticamente.

Utilizzo del treppiede

L’utilizzo di un treppiede è particolarmente necessario
in caso di lunghe distanze. Tramite il filetto da 1/4" 21
che si trova al lato inferiore del corpo dello strumento di
misura è possibile avvitare lo stesso su un treppiedi per
macchina fotografica comunemente in commercio.

Premendo il tasto 10 regolare rispettivamente il piano di
riferimento per misurazioni (piano di riferimento filetto).

Causa Rimedi
Quando sul display appare «Hot» oppure

«Cold», impossibile misurare

Lo strumento di misura si
trova al di fuori della tem­peratura di esercizio da
–10°C fino a +50°C.

L’indicatore dello stato della batteria «a» si
illumina

La tensione di batteria
diminuisce (misurazione
ancora possibile)

L’indicatore dello stato della batteria «a»
lampeggia, misurazione non più possibile

Tensione di batteria
troppo bassa

Visualizzazione «Err.» e «––––» sul display

L’angolo tra il raggio laser
ed il punto di mira è troppo
acuto.

Il riflesso della superficie di
puntamento è troppo forte
(p.es. specchio) oppure
troppo debole (p.es. stoffa
nera), oppure la luce
ambientale è troppo forte.

L’uscita radiazione laser
19 oppure la lente di rice­zione 20 sono appannate
(p.es. per un rapido sbalzo
di temperatura).

La visualizzazione «Err.» lampeggia nella parte
superiore del display

Addizione/sottrazione di
valori di misura rilevati con
diverse unità di misura

Il risultato della misurazione non è affidabile

La superficie di punta­mento non riflette in modo
inequivocabile (p.es.
acqua, vetro).

L’uscita radiazione laser
19 oppure la lente di rice­zione 20 è coperta.

Attendere finché lo stru­mento di misura avrà
raggiunto la temperatura
di esercizio

Sostituire le batterie

Sostituire le batterie

Aumentare l’angolo tra il
raggio laser ed il punto
di mira

Utilizzare il pannello di
puntamento laser 23
(accessorio opzionale)

Utilizzando una pezza
morbida asciugare la
lente di ricezione 19
oppure l’uscita radia­zione laser 20

Sommare/sottrarre uni­camente valori di misu­razione rilevati con la
stessa unità di misura

Coprire la superficie di
puntamento

Tenere libere l’uscita
radiazione laser 19
oppure la lente di rice­zione 20

46 | Italiano 1 609 929 J98 • 19.10.06

Lo strumento di misura controlla il cor­retto funzionamento nel corso di ogni
misurazione. In caso di riscontro di
un’anomalia, sul display lampeggia sol­tanto il simbolo visualizzato accanto. In

questo caso oppure quando non
dovesse essere possibile eliminare un difetto ricor­rendo alle misure riportate sopra, far pervenire lo stru­mento di misura al Centro Assistenza Clienti.

Controllo della precisione dello strumento
di misura

Il livello di precisione dello strumento di misura può
essere controllato procedendo come segue:

• Scegliere un tratto di misura stabilmente fisso con

una lunghezza di ca. 1 fino a 10 m e di cui si cono­sce perfettamente la lunghezza (p.es. larghezza di
una stanza, apertura di una porta).

• Misurare il tratto 10 volte consecutivamente.
L’errore di misurazione non può superare il massimo

di ± 3 mm. Annotare le misurazioni per poterne con­frontare in un secondo momento la precisione.

Accessori opzionali/pezzi di ricambio

Occhiali visori per raggio laser 22 . . . . . . 0635-1490

Pannello di puntamento per

raggio laser 23 . . . . . . . . . . . . . . . . . . . . . . 0635-3120

Astuccio di protezione 24 . . . . . . . . . . . . . 0600-1450

Coperchio del vano batterie 17 . . . . . . . . 0600-1420

Perno di battuta 14 . . . . . . . . . . . . . . . . . . 0600-1430

Con ogni riserva di modifiche tecniche.

Manutenzione ed
assistenza

Manutenzione e pulizia

Conservare e trasportare lo strumento di misura utiliz­zando esclusivamente l’astuccio di protezione fornito
in dotazione.

Avere cura di tenere lo strumento di misura sempre
pulito.

Non immergere mai lo strumento di misura in acqua
oppure in liquidi di altra natura.

Pulire ogni tipo di sporcizia utilizzando un panno
umido e morbido. Non utilizzare mai prodotti deter­genti e neppure solventi.

In modo particolare è necessario trattare la lente di
ricezione 20 adoperando la stessa accuratezza con
cui normalmente si trattano occhiali oppure la lente di
un apparecchio fotografico.

Se nonostante gli accurati procedimenti di produ­zione e di controllo lo strumento di misura dovesse
guastarsi, la riparazione va fatta eseguire da un punto
di assistenza autorizzato.

In caso si presentasse la necessità di riparazioni, spe­dire lo strumento di misura mettendolo nell’apposito
astuccio di protezione 24.

Italiano | 471 609 929 J98 • 19.10.06

Veiligheidsvoorschriften

Functiebeschrijving

f Voorzichtig – wanneer andere dan de hier

vermelde bedienings- en instelvoorzienin­gen worden gebruikt of andere procedures
worden uitgevoerd, kan dit tot gevaarlijke
stralingsblootstelling leiden.

f Het meetgereedschap wordt geleverd met

een waarschuwingsplaatje in het Engels (in
de weergave van het meetgereedschap op
de pagina met afbeeldingen aangeduid met
nummer 8).

EN 60825-1:03

<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

Alle aanwijzingen moeten worden
gelezen om zonder gevaren en vei­lig met het meetgereedschap te
werken. Maak waarschuwings­plaatjes op het meetgereedschap
nooit onleesbaar. BEWAAR DEZE
VOORSCHRIFTEN GOED.

Vouw de uitvouwbare pagina met de afbeelding van
het meetgereedschap open en laat deze pagina open­gevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het meten van
afstanden, lengten, hoogten en tussenruimten en voor
het berekenen van oppervlakten en inhouden. Het
meetgereedschap is geschikt voor maatvoering bij
bouwwerkzaamheden, zowel binnen als buiten.

f Plak over het Engelse waarschuwingsplaatje

de meegeleverde sticker in uw eigen taal
voordat u het gereedschap voor het eerst
gebruikt.

f Richt de laserstraal niet op personen of die-

ren en kijk zelf niet in de laserstraal, ook niet
vanaf een grote afstand. Dit meetgereedschap

brengt laserstraling van laserklasse 2 volgens
EN 60825-1 voort. Daardoor kunt u onbedoeld
andere personen verblinden.

f Gebruik de laserbril niet als veiligheidsbril.

De laserbril dient voor het beter herkennen van de
laserstraal, maar biedt geen bescherming tegen
de laserstralen.

f Gebruik de laserbril niet als zonnebril en

niet in het verkeer. De laserbril biedt geen volle-

dige bescherming tegen ultravioletstralen en ver­mindert de waarneming van kleuren.

f Laat het meetgereedschap repareren door

gekwalificeerd, vakkundig personeel en
alleen met originele vervangingsonderde­len. Daarmee wordt gewaarborgd dat de veilig-

heid van het meetgereedschap in stand blijft.

f Laat kinderen het lasermeetgereedschap

niet zonder toezicht gebruiken. Anders kun-

nen zij onbedoeld andere personen verblinden.

48 | Nederlands 1 609 929 J98 • 19.10.06

Afgebeelde componenten

Technische gegevens

De componenten zijn genummerd zoals op de afbeel­ding van het meetgereedschap op de pagina met
afbeeldingen.

1 Toets Verwijderen „C”
2 Toets Geheugen aftrekken „M–”
3 Toets Geheugen optellen „M+”
4 Toets Lengte- en duurmeting
5 Toets Oppervlakte-, inhouds- en indirecte

lengtemeting

6 Display
7 Uitlijnhulp
8 Laser-waarschuwingsplaatje

9 Toets Meten
10 Toets Referentievlak
11 Toets Geheugenwaarde oproepen „M=”
12 Toets Permanente laserstraal en wisseling van

maateenheid

13 Aan/uit-toets
14 Aanslagstift
15 Vergrendeling van de aanslagstift
16 Vergrendeling van het batterijvakdeksel
17 Deksel van batterijvak
18 Serienummer
19 Uitgang laserstraal
20 Ontvangstlens
21 1/4"-schroefdraad
22 Laserbril*
23 Laserdoelpaneel*
24 Opbergetui

Indicatie-elementen

a Batterij-indicatie
b Meetwaarde/resultaat

c Maateenheid
d Referentievlak van de meting
e Laser ingeschakeld

f Afzonderlijke meetwaarde (bij lengtemeting:

resultaat)

g Meetfuncties

Lengtemeting
Oppervlaktemeting
Inhoudsmeting
Indirecte lengtemeting

h Meetwaarden opslaan

Digitale laser-afstandsmeter

Zaaknummer HD 50
Meetbereik

A)

0,05 ... 50 m

Meetnauwkeurigheid
– karakteristiek
– maximaal

± 1,5 mm
± 3 mm

Meettijd
– karakteristiek
– maximaal

<0,5 s

4 s
Kleinste indicatie-eenheid 1 mm
Bedrijfstemperatuur – 10 °C ... +50 °C
Bewaartemperatuur – 20 °C ... +70 °C
Relatieve luchtvochtigheid

max. 90 %
Laserklasse 2
Lasertype 635 nm, <1 mW
Diameter laserstraal

(bij 25 °C) ca.
– op 10 m afstand
– op 50 m afstand

Batterijen
Accu’s

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Levensduur batterij ca. 30000 afzonderlijke

metingen

Automatische uitschakeling
na ca.
–laser

20 s

– meetgereedschap

(zonder meting)

5 min

Gewicht volgens
EPTA-Procedure 01/2003

Isolatiesoort
(behalve batterijdeksel)

A) De reikwijdte wordt groter naarmate het laserlicht beter
door het oppervlak van het doel wordt gereflecteerd
(gestrooid, niet gespiegeld) en naarmate de laserpunt lichter
is dan de omgeving (interieurs, schemering).
Bij ongunstige omstandigheden, zoals metingen buitenshuis
met fel zonlicht, kan gebruik van het doelpaneel nodig zijn.

B) +0,1 mm/m bij ongunstige omstandigheden, zoals fel
zonlicht

Het serienummer 18 op het typeplaatje dient voor de eendui­dige identificatie van uw meetgereedschap.

IP 54 (stof- en spat-

waterbescherming)

0,18 kg

B)

* Niet elk afgebeeld en beschreven toebehoren wordt
standaard meegeleverd.

Nederlands | 491 609 929 J98 • 19.10.06

Gebruik

Batterijen inzetten of vervangen

Gebruik uitsluitend alkalimangaanbatterijen of oplaad­bare batterijen.

Met 1,2 V accucellen zijn minder metingen mogelijk
dan met 1,5 V batterijen.

Als u het batterijvakdeksel 17 wilt openen, drukt u op
de vergrendeling 16 in de richting van de pijl en verwij­dert u het batterijvakdeksel. Plaats de meegeleverde
batterijen. Let daarbij op de juiste poolaansluitingen,
zoals aangegeven op de binnenzijde van het batterijvak.

Als het batterijsymbool voor het eerst in het display
verschijnt, zijn nog minstens 100 metingen mogelijk.
Als het batterijsymbool knippert, moet u de batterijen
vervangen. Metingen zijn niet meer mogelijk.

Vervang altijd alle batterijen tegelijkertijd. Gebruik
alleen batterijen van één fabrikant en met dezelfde
capaciteit.

f Neem de batterijen uit het meetgereedschap

als u het langdurig niet gebruikt. Als de batte-

rijen lang worden bewaard, kunnen deze gaan
roesten en leegraken.

Ingebruikneming

f Bescherm het meetgereedschap tegen vocht

en fel zonlicht.

f Stel het meetgereedschap niet bloot aan

extreme temperaturen of temperatuurschom­melingen.

In- en uitschakelen

Als u het meetgereedschap wilt inschakelen, drukt u
op de aan/uit-toets 13. Bij het inschakelen van het
meetgereedschap wordt de laserstraal nog niet inge­schakeld.

Als u het meetgereedschap wilt uitschakelen, drukt
u op de aan/uit-toets 13.

Na ca. 5 minuten zonder het uitvoeren van een meting
wordt het meetgereedschap automatisch uitgescha­keld om de batterijen te sparen.

Als er een meetwaarde is opgeslagen, blijft deze na
het automatisch uitschakelen bewaard. Na het
opnieuw inschakelen van het meetgereedschap
wordt „M” in het display weergegeven.

Meten

Het meetgereedschap beschikt over verschillende
meetfuncties die u door het indrukken van de desbe­treffende functietoets kunt selecteren (zie „Meetfunc­ties”). Na het inschakelen werkt het meetgereedschap
in de functie lengtemeting.

U kunt bovendien door het indrukken van de toets
Referentievlak 10 uit vier verschillende referentievlak­ken voor de meting kiezen (zie „Referentievlak kie­zen”). Na het inschakelen is de achterkant van het
meetgereedschap als referentievlak vooraf ingesteld.

Na het kiezen van de meetfunctie en het referentievlak
vinden alle overige stappen plaats door het indrukken
van de toets Meten 9.

Plaats het meetgereedschap met het gekozen refe­rentievlak tegen de gewenste meetlijn (bijvoorbeeld
tegen de muur).

Duw voor het inschakelen van de laserstraal op de
toets Meten 9.

f Richt de laserstraal niet op personen of die-

ren en kijk zelf niet in de laserstraal, ook niet
vanaf een grote afstand.

Richt de laserstraal op het doeloppervlak. Druk
opnieuw op de toets Meten 9 om de meting te starten.

In de functie Duurmeting en bij een ingeschakelde
permanente laserstraal begint de meting reeds na de
eerste keer drukken op de toets Meten 9.

De meetwaarde wordt na 0,5 tot 4 seconden weerge­geven. De duur van de meting is afhankelijk van de
afstand, belichting en mate van weerspiegeling van
het doeloppervlak. Het einde van de meting wordt
aangegeven door een geluidssignaal. Na beëindiging
van de meting wordt de laserstraal automatisch uitge­schakeld.

Als ca. 20 seconden na het richten geen meting
plaatsvindt, wordt de laserstraal automatisch uitge­schakeld om de batterijen te sparen.

Referentievlak kiezen (zie afbeeldingen A–D)

Voor de meting kunt u uit vier verschillende referentie­vlakken kiezen:

• de achterkant van het meetgereedschap (bijvoor­beeld als het tegen een muur wordt geplaatst),

• de achterkant van de aanslagstift 14 (bijvoorbeeld
voor metingen uit hoeken),

• de voorkant van het meetgereedschap (bijvoor­beeld bij het meten vanaf de rand van een tafel),

• de schroefdraad 21 (bijvoorbeeld voor metingen
met statief).

Druk voor het kiezen van het referentievlak meermaals
op de toets 10 tot in het display het gewenste referen­tievlak wordt weergegeven. Na het inschakelen van
het meetgereedschap is altijd de achterkant van het
meetgereedschap als referentievlak vooraf ingesteld.

50 | Nederlands 1 609 929 J98 • 19.10.06

Maateenheid wisselen

U kunt op elk gewenst moment wisselen van maateen­heid voor het weergeven van de meetwaarden, ook bij
reeds gemeten resp. weergegeven waarden.

Voor het weergeven van actu­ele lengtemeetwaarden kunt u
kiezen uit de drie maateenhe­den hiernaast.

Oppervlakte- en inhoudswaar­den en opgeslagen meetwaar­den kunnen alleen in „ft” of „m”
worden weergegeven.

Als u van maateenheid wilt wisselen, drukt u zo lang
op de toets 12 tot er een nieuwe maateenheid wordt
weergegeven.

De instelling van de maateenheid blijft bewaard bij het
uit- en inschakelen van het meetgereedschap.

Permanente laserstraal

U kunt het meetgereedschap indien nodig op perma­nente laserstraal instellen. Druk daarvoor op de toets
Permanente laserstraal 12. In het display brandt de
indicatie „LASER” continu.

f Richt de laserstraal niet op personen of die-

ren en kijk zelf niet in de laserstraal, ook niet
vanaf een grote afstand.

De laserstraal blijft in deze instelling ook tussen de
metingen ingeschakeld. Voor het meten is slechts
éénmaal indrukken van de toets Meten 9 noodzakelijk.

Druk voor het uitschakelen van de permanente laser­straal opnieuw op de toets 12 of schakel het meetge­reedschap uit. Als het meetgereedschap opnieuw
wordt ingeschakeld, bevindt het zich in de normale
modus. De laserstraal verschijnt alleen bij het indruk­ken van de toets Meten 9.

Meetfuncties

Lengtemeting

Druk voor lengtemetingen op de toets 4 tot in het dis­play de indicatie voor lengtemeting verschijnt.

Druk eenmaal op de toets
Meten 9 om de laserstraal te
richten en druk opnieuw om te
meten.

De meetwaarde wordt onder in
het display weergegeven.

Oppervlaktemeting

Druk voor oppervlaktemetingen op de toets 5 tot in
het display de indicatie voor oppervlaktemeting
verschijnt.

Meet vervolgens lengte en
breedte na elkaar, net als bij
een lengtemeting. Tussen de
beide metingen blijft de laser­straal ingeschakeld.

Na afsluiting van de tweede

meting wordt de oppervlakte
automatisch berekend en weergegeven. De laatste
afzonderlijke meetwaarde staat onder in het display,
het eindresultaat boven.

Inhoudsmeting

Druk voor inhoudsmetingen op de toets 5 tot in het dis­play de indicatie voor inhoudsmeting verschijnt.

Meet vervolgens lengte, breed-

te en hoogte na elkaar, net als

bij een lengtemeting. Tussen de

drie metingen blijft de laser-

straal ingeschakeld.

Na afsluiting van de derde

meting wordt de inhoud auto­matisch berekend en weergegeven. De laatste afzon­derlijke meetwaarde staat onder in het display, het
eindresultaat boven.

Duurmeting (zie afbeelding E)

De duurmeting dient voor het aftekenen van maten,
bijvoorbeeld uit bouwtekeningen. Bij de duurmeting
kan het meetgereedschap relatief ten opzichte van het
doel worden verplaatst, waarbij de meetwaarde onge­veer elke 0,5 seconden wordt geactualiseerd. U kunt
zich bijvoorbeeld van een muur verwijderen tot aan de
gewenste afstand. De actuele afstand is steeds
afleesbaar.

Druk voor duurmetingen op de toets 4 tot in het dis­play de indicatie voor duurmeting „Con.” verschijnt.

Druk eenmaal op de toets

Meten 9 om de meting te star-

ten. Beweeg het meetgereed-

schap tot de gewenste afstand

onder in het display wordt

weergegeven.
Door het indrukken van de toets Meten 9 onderbreekt

u de duurmeting. De actuele meetwaarde wordt in het
display weergegeven. Als u opnieuw op de toets
Meten 9 drukt, start de duurmeting opnieuw.

De duurmeting wordt na 5 minuten automatisch uitge­schakeld. De laatste meetwaarde blijft in het display
staan. Als u de duurmeting eerder wilt beëindigen,
kunt u door het indrukken van de toets 4 of 5 van
meetfunctie veranderen.

Nederlands | 511 609 929 J98 • 19.10.06

Indirecte lengtemeting (zie afbeelding F)

De indirecte lengtemeting dient voor het meten van
afstanden die niet rechtstreeks kunnen worden geme­ten, omdat een obstakel de laserstraal belemmert of
omdat er geen doeloppervlak als reflector beschik­baar is. Correcte resultaten worden alleen bereikt als
laserstraal en gezochte afstand een nauwkeurige
rechte hoek vormen (stelling van Pythagoras).

In het afgebeelde voorbeeld moet de lengte C worden
bepaald. Daarvoor moeten A en B worden gemeten.
A en C moeten een rechte hoek vormen.

Druk voor indirecte lengtemetingen op de toets 5 tot
in het display de indicatie voor de indirecte lengteme­ting verschijnt.

Meet net als bij een lengteme­ting de afstand A. Let erop dat
de afstand A en de gezochte
afstand C een rechte hoek vor­men. Meet vervolgens afstand
B. Tussen de beide metingen
blijft de laserstraal ingescha­keld.

Let erop dat het referentiepunt van de meting (bijvoor­beeld achterkant van het meetgereedschap) bij beide
metingen nauwkeurig op dezelfde plaats is.

Na afsluiting van de tweede meting wordt de afstand
C automatisch berekend. De laatste afzonderlijke
meetwaarde staat onder in het display, het eindresul­taat C boven.

Wanneer er reeds een waarde in het geheugen aan­wezig is, wordt de nieuwe waarde bij de inhoud van
het geheugen opgeteld, echter alleen wanneer de
maateenheden overeenkomen.

Als er bijvoorbeeld een oppervlaktewaarde in het
geheugen aanwezig is, en de huidige meetwaarde
een inhoudswaarde is, kan de optelling niet worden
uitgevoerd. In het display knippert kort „Err.”.

Meetwaarden aftrekken

Druk op de toets Geheugen aftrekken 2 om de actu-
ele meetwaarde van de geheugenwaarde af te trek­ken. Zodra een waarde is afgetrokken, wordt in het
display „M” weergegeven. Daarachter knippert de
„Sub.” kort.

Als er al een waarde is opgeslagen, kan de nieuwe
meetwaarde alleen worden afgetrokken als de maat­eenheden overeenkomen (zie „Meetwaarden opslaan
of optellen”).

Geheugenwaarde weergeven

Druk op de toets Geheugen­waarde oproepen 11 om de
waarde in het geheugen weer
te geven. In het display wordt
„M=” weergegeven. Als de
geheugeninhoud „M=” in het
display wordt weergegeven,

kunt u deze door het indrukken van de toets Geheu­gen optellen 3 verdubbelen of door het indrukken van
de toets Geheugen aftrekken 2 op nul zetten.

Meetwaarden verwijderen

Door het indrukken van de toets Verwijderen 1 kunt u
in alle meetfuncties de laatst gemeten afzonderlijke
meetwaarde verwijderen. Door het meermaals indruk­ken van de toets worden de afzonderlijke meetwaar­den in omgekeerde volgorde verwijderd.

Geheugenfuncties

Bij het uitschakelen van het meetgereedschap blijft de
waarde in het geheugen bewaard.

Meetwaarden opslaan of optellen

Druk op de toets Geheugen
optellen 3 om de actuele meet­waarde (afhankelijk van de ac­tuele meetfunctie een lengte-,
oppervlakte- of inhoudswaar­de) op te slaan. Zodra een
waarde is opgeslagen, wordt

in het display „M” weergegeven. Daarachter knippert
de „Add” kort.

Geheugen wissen

Als u de inhoud van het geheugen wilt wissen, drukt u
eerst op de toets Geheugenwaarde oproepen 11,
zodat „M=” in het geheugen wordt weergegeven.
Druk vervolgens op de toets Verwijderen 1; in het dis­play wordt geen „M” meer weergegeven.

Tips voor de werkzaamheden

De ontvangstlens 20 en de uitgang van de laserstraal
19 mogen bij een meting niet afgedekt zijn.

Het meetgereedschap mag tijdens een meting niet
bewogen worden (met uitzondering van de functie
duurmeting). Leg daarom het meetgereedschap indien
mogelijk tegen of op de meetpunten.

De meting vindt plaats bij het middelpunt van de laser­straal, ook bij vlakken waarop de straal schuin valt.

Het meetbereik is afhankelijk van de belichting en de
mate van weerspiegeling van het meetoppervlak.
Gebruik voor een betere zichtbaarheid van de laser­straal bij werkzaamheden buitenshuis en bij fel zonlicht
de laserbril 22 en het laserdoelpaneel 23 (toebehoren),
of zorg voor schaduw op het doelpaneel.

52 | Nederlands 1 609 929 J98 • 19.10.06

Bij het meten tegen transparante oppervlakken (bij­voorbeeld glas of water) of weerspiegelende opper­vlakken kunnen meetfouten optreden. Ook poreuze en
gestructureerde oppervlakken, luchtlagen met ver­schillende temperaturen en indirect ontvangen weer­spiegeling kunnen de meetwaarden beïnvloeden.
Deze effecten hebben fysische oorzaken en kunnen
daarom door het meetgereedschap niet worden uit­gesloten.

Richten met uitlijnhulp (zie afbeelding G)

Met de uitrichthulp 7 kan het richten over grotere
afstanden vergemakkelijkt worden. Kijk daarvoor
langs de uitlijnhulp aan de bovenzijde van het meetge­reedschap. De laserstraal verloopt parallel aan deze
zichtlijn.

Meten met aanslagstift
(zie afbeeldingen B en H)

Het gebruik van de aanslagstift 14 is bijvoorbeeld
geschikt voor metingen vanuit hoeken (ruimtediago­nalen) of moeilijk bereikbare plaatsen zoals rails van
rolluiken.

Duw de vergrendeling 15 van de aanslagstift opzij om
de stift uit te klappen.

Stel het referentievlak voor metingen met de aan­slagstift door het indrukken van de toets 10 overeen­komstig in.

Als u de aanslagstift 14 wilt inklappen, duwt u de stift
in het huis tot deze niet meer verder kan. De stift wordt
automatisch vergrendeld.

Werkzaamheden met het statief

Het gebruik van een statief is vooral bij grotere afstan­den noodzakelijk. U kunt het meetgereedschap met
de 1/4"-schroefdraad 21 aan de onderzijde van het
huis op een in de handel verkrijgbaar fotostatief
schroeven.

Stel het referentievlak voor metingen met de aan­slagstift door het indrukken van de toets 10 overeen­komstig in (referentievlak schroefdraad).

Oorzaken en oplossingen van fouten

Oorzaak Oplossing
Indicatie „Hot” of „Cold” in het display, meting

niet mogelijk

Temperatuur meetgereed­schap buiten bedrijfstem­peratuur van – 10 °C tot
+50 °C.

De batterij-indicatie a wordt weergegeven

Batterijspanning wordt
minder (meting nog moge­lijk)

Batterij-indicatie a knippert, meting niet
mogelijk

Batterijspanning te laag Batterij vervangen

Indicaties „Err.” en „––––” in het display

Hoek tussen laserstraal
en doel is te klein.

Doeloppervlak weerspie­gelt te sterk (bijv. spiegel)
of te zwak (bijv. zwart tex­tiel) of omgevingslicht is te
sterk.

Uitgang laserstraal 19 of
ontvangstlens 20 zijn
beslagen (bijv. door snelle
temperatuurverandering).

Indicatie „Err.” knippert boven in het display

Optellen of aftrekken van
meetwaarden met ver­schillende maateenheden

Meetresultaat niet betrouwbaar

Doeloppervlak weerspie­gelt niet duidelijk (bijv.
water of glas).

Wacht tot het meetge­reedschap bedrijfstem­peratuur bereikt

Batterij vervangen

Vergroot de hoek tussen
de laserstraal en het doel

Gebruik het laserdoelpa­neel 23 (toebehoren)

Wrijf de uitgang laser­straal 19 of de ont­vangstlens 20 droog met
een zachte doek

Alleen meetwaarden met
met dezelfde maateenhe­den optellen of aftrekken

Dek het doeloppervlak af

Uitgang laserstraal 19 of
ontvangstlens 20 is afge­dekt.

Houd de uitgang laser­straal 19 of ontvangst­lens 20 vrij

Het meetgereedschap controleert de
juiste werking bij elke meting. Als een
defect wordt vastgesteld, knippert in
het display alleen nog het hiernaast
staande symbool. In dit geval of als de

fout niet met de bovengenoemde
maatregelen kan worden verholpen, dient u het meet­gereedschap naar de klantenservice te sturen.

Nederlands | 531 609 929 J98 • 19.10.06

Nauwkeurigheidscontrole van het
meetgereedschap

U kunt de nauwkeurigheid van het meetgereedschap
als volgt controleren:

• Kies een duurzaam onveranderlijke meetafstand
met een lengte van ongeveer 1 tot 10 m waarvan
u de lengte nauwkeurig kent (bijvoorbeeld kamer­breedte, deuropening).

• Meet de afstand tien opeenvolgende keren.

De meetfout mag maximaal ±3 mm bedragen. Houd
de metingen bij, zodat u de nauwkeurigheid op een
later tijdstip kunt vergelijken.

Onderhoud en service

Onderhoud en reiniging

Bewaar en transporteer het meetgereedschap alleen
in het meegeleverde beschermetui.

Houd het meetgereedschap altijd schoon.
Dompel het meetgereedschap niet in water of andere

vloeistoffen.
Verwijder vuil met een vochtige, zachte doek. Gebruik

geen reinigings- of oplosmiddelen.
Verzorg in het bijzonder de ontvangstlens 20 met

dezelfde zorgvuldigheid waarmee een bril of een
cameralens moeten worden behandeld.

Mocht het meetgereedschap ondanks zorgvuldige
fabricage- en testmethoden toch defect raken, dient
de reparatie te worden uitgevoerd door een erkende
klantenservice.

Verzend het meetgereedschap in het beschermetui

24 in het geval van een reparatie.

Toebehoren en vervangings­onderdelen

Laserbril 22 . . . . . . . . . . . . . . . . . . . . . . . . 0635-1490

Laserdoelpaneel 23 . . . . . . . . . . . . . . . . . . 0635-3120

Opbergetui 24 . . . . . . . . . . . . . . . . . . . . . . 0600-1450

Deksel van batterijvak 17 . . . . . . . . . . . . . 0600-1420

Aanslagstift 14 . . . . . . . . . . . . . . . . . . . . . . 0600-1430

Wijzigingen voorbehouden.

54 | Nederlands 1 609 929 J98 • 19.10.06

Sikkerhedsinstrukser

f Forsigtig – hvis der bruges betjenings- eller

justeringsudstyr eller hvis der udføres pro­cesser, der afviger fra de her angivne, kan
dette føre til alvorlig strålingseksposition.

f Måleværktøjet leveres med et advarselsskilt

på engelsk (på den grafiske illustration over
måleværktøjet har det nummer 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Klæb den medleverede etiket på dit sprog

oven på det engelske advarselsskilt, før
måleværktøjet tages i brug første gang.

f Ret ikke laserstrålen mod personer eller dyr

og ret ikke blikket ind i laserstrålen, heller
ikke fra stor afstand. Dette måleværktøj udsen-

der laserstråler fra laserklasse 2 iht. EN 60825-1.
Derved kan du komme til at blænde andre perso­ner ved en fejltagelse.

f Anvend ikke de specielle laserbriller som

beskyttelsesbriller. Laserbrillerne anvendes til

bedre at kunne se laserstrålen, de beskytter dog
ikke mod laserstråler.

f Anvend ikke de specielle laserbriller som sol-

briller eller i trafikken. Laserbrillerne beskytter

ikke 100 % mod ultraviolette (UV) stråler og redu­cerer ens evne til at registrere og iagttage farver.

f Sørg for at måleværktøjet kun repareres af

kvalificerede fagfolk og at der kun benyttes
originale reservedele. Dermed sikres det, at

måleværktøjet bliver ved med at være sikkert.

f Sørg for at børn ikke kan komme i kontakt

med lasermåleværktøjet. De kan komme til at

blænde andre personer.

Funktionsbeskrivelse

Samtlige instruktioner skal læses
for at man kan arbejde fareløst og
sikkert med måleværktøjet. Advar­selsskilte på måleværktøjet må

aldrig gøres ukendelige. DISSE
INSTRUKSER BØR OPBEVARES TIL SENERE
BRUG.

Klap venligst foldesiden med illustration af måleværk­tøjet ud og lad denne side være foldet ud, mens du
læser betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til at måle afstande, læng­der, højder og afstande og til at beregne arealer og
rumfang. Måleværktøjet er egnet til at måle udendørs
og indendørs.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refe­rerer til illustrationen af måleværktøjet på illustrations­siden.

1 Slettetaste „C“
2 Hukommelse-subtraktionstaste „M–“
3 Hukommelse-additionstaste „M+“
4 Taste længdemåling og konstant måling
5 Taste til måling af flader, volumen og indirekte

længde

6 Display
7 Justering
8 Laser-advarselsskilt

9 Taste måling
10 Taste referenceniveau
11 Taste til fremkaldelse af værdier „M=“
12 Taste permanent laserstrålel/skifte måleenhed
13 Tænd-sluk-taste
14 Anslagsstift
15 Fastlåsning af anslagsstift
16 Låsning af låg til batterirum
17 Låg til batterirum
18 Serienummer
19 Udgang laserstråling
20 Modtagelinse
21 1/4"-gevind
22 Specielle laserbriller*
23 Laser-måltavle*
24 Beskyttelsestaske

Displayelementer

a Visning af batteriets tilstand
b Måleværdi/resultat

c Måleenhed
d Referenceniveau for måling
e Laser tændt

f Enkelt måleværdi (ved længdemåling: resultat)

g Målefunktioner

Længdemåling
Flademåling
Volumenmåling
Indirekte længdemåling

h Lagring af måleværdier

*Tilbehør, som er illustreret eller beskrevet i betje­ningsvejledningen, hører ikke til standard-leveringen.

Dansk | 551 609 929 J98 • 19.10.06

Tekniske data

Drift

Digital laser-afstandsmåler

Typenummer HD 50
Måleområde

A)

0,05 ... 50 m

Målenøjagtighed
–typisk
– max.

± 1,5 mm
± 3 mm

B)

Måletid
–typisk
– max.

<0,5 s

4 s
Mindste visningsenhed 1 mm
Driftstemperatur –10 ° C ... +50 °C
Opbevaringstemperatur – 20 °C ... +70 °C
Relativ luftfugtighed max. 90 %
Laserklasse 2
Lasertype 635 nm, <1 mW
Diameter laserstråle

(ved 25 °C) ca.
– i 10 m afstand
– i 50 m afstand

Batterier
Akkuer

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Batteriets levetid ca. 30000 enkelte

målinger

Frakoblingsautomatik
efter ca.
–Laser
– Måleværktøj (uden måling)

20 s

5 min

Vægt svarer til
EPTA-Procedure 01/2003

Tæthedsgrad
(ikke batterirum)

A) Rækkevidden bliver større, jo bedre laserlyset kastes til­bage af målets overflade (ikke spejlende) og jo lysere laser­punktet er i forhold til omgivelsernes lyshed (indendørs,
dæmring).
Under ugunstige betingelser (f.eks. ved målearbejde i det fri,
ved stærk sol) kan det blive nødvendigt at benytte måltavlen.

B) +0,1 mm/m under ugunstige betingelser som f.eks.
stærk sol

Dit måleværktøj identificeres entydigt vha. serienummeret 18
på typeskiltet.

IP 54 (støv- og sprøj-

tevandsbeskyttet)

0,18 kg

Isætning/udskiftning af batterier

Brug udelukkende alkali-mangan-batterier eller akkuer.
Med 1,2-V-akku-celler er færre målinger mulige end

med 1,5-V-batterier.
Låget til batterirummet åbnes 17 ved at trykke låsen

16 i pilens retning og tage låget til batterirummet af.
Sæt de medleverede batterier i. Kontrollér at polerne
vender rigtigt som vist på indersiden af batterirummet.

Fremkommer batterisymbolet første gang i dis­playet, kan der udføres endnu mindst 100 målinger.
Blinker batterisymbolet, skal batterierne skiftes, målin­ger er ikke mere mulig.

Skift altid alle batterier på en gang. Batterierne skal
stamme fra den samme fabrikant og have den samme
kapacitet.

f Tag batterierne ud af måleværktøjet, hvis

måleværktøjet ikke skal bruges i længere tid.

Batterierne kan korrodere og aflade sig selv, hvis de
bliver siddende i måleværktøjet i længere tid.

Ibrugtagning

f Beskyt måleværktøjet mod fugtighed og

direkte solstråler.

f Udsæt ikke måleværktøjet for ekstreme tem-

peraturer eller temperatursvingninger.

Tænd/sluk

Måleværktøjet tændes ved at trykke på start-stop­kontakten 13. Når måleværktøjet tændes, tændes
laserstrålen endnu ikke.

Måleværktøjet slukkes ved at trykke på start-stop­kontakten 13.

Måleværktøjet afbrydes automatisk, hvis det er ubenyt­tet i længere end ca. 5 min; dermed skånes batterierne.

Er en måleværdi blevet gemt, gemmes den efter auto­matisk afbrydelse. Når måleværktøjet tændes igen,
vises „M“ i displayet.

56 | Dansk 1 609 929 J98 • 19.10.06

Målemetode

Måleværktøjet råder over forskellige målefunktioner,
som vælges ved at trykke på den pågældende funkti­onstaste (se „Målefunktioner“). Når måleværktøjet
tændes, befinder det sig i funktionen længdemåling.

Desuden kan man ved at trykke på tasten referenceni­veau 10 vælge blandt fire forskellige referenceni­veauer til målingen (se „Vælg referenceniveau“). Når
værktøjet tændes, fungerer bagkanten på måleværktø­jet som referenceniveau.

Når målefunktionen og referenceniveauet er valgt,
gennemføres alle øvrige skridt ved at trykke på tasten
måling 9.

Anbring måleværktøjet med det valgte referenceni­veau op ad den ønskede målelinje (f.eks. væg).

Laserstrålen tændes ved at trykke på tasten måling 9.

f Ret ikke laserstrålen mod personer eller dyr

og ret ikke blikket ind i laserstrålen, heller
ikke fra stor afstand.

Ret laserstrålen mod målfladen. Målingen udløses ved
at trykke på tasten måling en gang til 9.

I funktionen konstant måling samt når laserstrålen er
tændt hele tiden, starter målingen, første gang der
trykkes på tasten Måling 9.

Måleværdien fremkommer efter 0,5 til 4 s. Målingens
varighed afhænger af afstanden til målfladen, lysfor­holdene og refleksionsegenskaberne ved målfladen.
Når målingen er færdig, høres et akustisk signal. Når
målingen er færdig, slukkes laserstrålen automatisk.

Udføres der ikke nogen måling ca. 20 s efter at strålen
er rettet mod målet, slukker laserstrålen automatisk for
at skåne batterierne.

Vælg referenceniveau (se billede A–D)

Til målearbejdet kan der vælges mellem fire forskellige
referenceniveauer:

• bagkanten på måleværktøjet (f.eks. placering på
vægge),

• anslagsstiftens bagkant 14 (f.eks. til målinger fra
hjørner),

• forkanten på måleværktøjet (f.eks. til måling fra en
bordkant),

•gevindet 21 (f.eks. til målinger med stativ).

Referenceniveauet vælges ved at trykke gentagne
gange på tasten 10, til det ønskede referenceniveau
fremkommer i displayet. Hver gang måleværktøjet
tændes, fungerer bagkanten på måleværktøjet som
referenceniveau.

Skift måleenhed

Til visning af måleværdierne kan du til enhver tid skifte
måleenheden, også ved allerede målte eller bereg­nede værdier.

Aktuelle længdemåleværdier
kan vises på de tre forskellige
måder, der vises til venstre for
denne tekst.

Flade- og volumenværdier samt
gemte måleværdier kan kun
vises i „ft“ eller „m“.

Måleenheden skiftes ved at trykke på tasten 12, til en
måleenhed vises.

Indstillingen af måleenheden bibeholdes, når mål­værktøjet slukkes og tændes.

Permanent laserstråle

Du kan efter behov omstille måleværktøjet til perma­nent laserstråle. Tryk på tasten permanent laserstråle

12. I displayet lyser „LASER“ hele tiden.

f Ret ikke laserstrålen mod personer eller dyr

og ret ikke blikket ind i laserstrålen, heller
ikke fra stor afstand.

Laserstrålen forbliver tændt i denne indstilling, også
mellem målingerne, måling gennemføres ved at trykke
en gang på tasten måling 9.

Den permanente laserstråle slukkes ved at trykke på
tasten 12 eller slukke for måleværktøjet. Når måle­værktøjet tændes igen, findes det i normal drift, laser­strålen fremkommer kun, når der trykkes på tasten
måling 9.

Målefunktioner

Længdemåling

Til længdemålinger trykkes på tasten 4, til visningen
for længdemåling fremkommer i displayet.

Tryk på tasten måling 9 en
gang for at rette strålen mod
målet og på ny til måling.

Måleværdien ses nederst i dis­playet.

Flademåling

Til flademålinger trykkes på tasten 5, til visningen for
flademåling fremkommer i displayet.

Mål herefter længde og bredde
en ad gangen lige som ved en
længdemåling. Mellem de to
målinger er laserstrålen tændt.

Når den anden måling er fær-

dig, beregnes fladen automa­tisk, før den vises. Den sidste enkelte måleværdi ses
nederst i displayet, slutresultatet foroven.

Volumenmåling

Til volumenmålinger trykkes på tasten 5, til visningen
for volumenmåling fremkommer i displayet.

Mål herefter længde, bredde

og højde, lige som ved en

længdemåling. Mellem de tre

målinger er laserstrålen tændt.

Når den tredje måling er fær-

dig, beregnes voluminet auto­matisk, før det vises. Den sidste enkelte måleværdi
ses nederst i displayet, slutresultatet foroven.

Dansk | 571 609 929 J98 • 19.10.06

Konstant måling (se billede E)

Den konstante måling bruges til at hente mål f.eks. fra
byggeplaner. Ved den konstante måling kan måle­værktøjet bevæges relativt i forhold til målet. Målevær­dien aktualiseres ca. hver 0,5 sek. Du kan fjerne dig
f.eks. fra en væg til den ønskede afstand, den aktuelle
afstand kan aflæses hele tiden.

Til konstante målinger trykkes på tasten 4, til visningen
for konstant måling „Con.“ fremkommer i displayet.

Tryk på tasten Måling 9 for at
udløse målingen. Bevæg måle­værktøjet, indtil den ønskede
afstandsværdi vises forneden i
displayet.

Trykkes på tasten måling 9,
afbrydes den konstante måling.

Den aktuelle måleværdi ses i displayet. Den konstante
måling starter igen ved at trykke på tasten måling 9 en
gang til.

Den konstante måling slukker automatisk efter 5 min.
Den sidste måleværdi ses i displayet. Den konstante
måling afsluttes tidligere ved at trykke på tasten 4 eller

5, hvorved målefunktionen skifter.

Indirekte længdemåling (se billede F)

Den indirekte længdemåling bruges til at måle
afstande, der ikke kan måles direkte, da strålen hin­dres af en forhindring eller fordi der ikke står nogen
målflade til rådighed som reflektor. Korrekte resultater
opnås kun ved denne måling, hvis laserstråle og søgt
afstand danner en nøjagtig lige vinkel (den pythago­ræiske læresætning).

I det viste eksempel skal længden C bestemmes. Dette
gøres ved at måle A og B. A og C skal danne en lige
vinkel.

Til indirekte længdemålinger trykkes på tasten 5, til
visinngen for den indirekte længdemåling fremkom­mer i displayet.

Mål afstanden A lige som en
længdemåling. Sørg for, at
strækningen A og den søgte
afstand C danner en lige vinkel.
Mål herefter afstanden B. Mel­lem de to målinger er laserstrå­len tændt.

Sørg for, at målingens referencepunkt (f.eks. bagkant
på måleværktøj) er nøjagtigt samme sted ved begge
målinger.

Når den anden måling er færdig, beregnes afstanden
C automatisk. Den sidste enkelte måleværdi ses
nederst i displayet, slutresultatet C foroven.

Måleværdier slettes

Ved at trykke på slettetasten 1 kan du slette den sidst
beregnede enkelte måleværdi i alle målefunktioner.
Ved at trykke flere gange på tasten slettes de enkelte
måleværdier i omvendt rækkefølge.

Gemmefunktioner

Når måleværktøjet slukkes, forbliver værdien i hukom­melsen uændret.

Måleværdier gemmes/adderes

Tryk på gemme-additionstasten
3 for at gemme den aktuelle
måleværdi – en længde-, flade­eller volumenmål afhængigt af
den aktuelle målefunktion. Så
snart en værdi er blevet gemt,
fremkommer „M“ i displayet,
„Add“ bagved blinker kort.

Hvis hukommelsen allerede indeholder en værdi,
adderes den nye værdi til den værdi, der allerede fin­des i hukommelsen. Dette sker dog kun, hvis måleen­hederne stemmer overens.

Hvis hukommelsen f.eks. indeholder et flademål og
den aktuelle måleværdi er et volumenmål, adderes de
to værdier ikke. I displayet blinker kort „Err.“.

Måleværdier subtraheres

Tryk på gemme-subtraktionstasten 2 for at trække den
aktuelle måleværdi fra værdien i hukommelsen. Så
snart værdien er blevet trukket fra, fremkommer „M“ i
displayet, „Sub.“ bagved blinker kort.

Er der allerede gemt en værdi, kan den nye måleværdi
kun trækkes fra, hvis måleenhederne stemmerne over­ens (se „Måleværdier gemmes/adderes“).

Hukommelsesværdi vises

Tryk på tasten til fremkaldelse af
måleværdier 11 for at få vist den
værdi, der findes i hukommel­sen. I displayet fremkommer
„M=“. Vises indholdet i hukom­melsen „M=“ i displayet, kan
det fordobles ved at trykke på

hukommelse-additionstasten 3 og nulstilles ved at
trykke på hukommelse-subtraktionstasten 2.

Hukommelse slettes

Indholdet i hukommelsen slettes ved først at trykke på
tasten til fremkaldelse af måleværdier 11, så „M=“
fremkommer i displayet. Tryk herefter på slettetasten 1;
i displayet vises det ikke noget „M“ mere.

58 | Dansk 1 609 929 J98 • 19.10.06

Arbejdsvejledning

Fejl – Årsager og afhjælpning

Modtagerlinsen 20 og udgangen på laserstrålen 19
må ikke være tildækket under målingen.

Måleværktøjet må ikke bevæges, mens der måles (med
undtagelse af funktionen konstant måling). Anbring der­for måleværktøjet op ad eller på målepunkterne.

Måling gennemføres i laserstrålens midte, også når
laserstrålen er rettet mod skrå målflader.

Måleområdet afhænger af lysforholdene og målfla­dens reflektionsegenskaber. For bedre at kunne se
laserstrålen, når der arbejdes ude i det fri og når solen
er meget stærk, anbefales det at bruge de specielle
laserbriller 22 og lasermåltavlen 23 (tilbehør), eller
sørg for at afskygge målfladen.

Ved målinger mod gennemsigtige overflader (f.eks.
glas, vand) eller spejlende overflader kan der opstå
fejlmålinger. Desuden kan porøse eller strukturerede
overflader, luftlag med forskellige temperaturer eller
indirekte modtagede refleksioner påvirke målevær­dien. Disse effekter er fysisk betinget og kan derfor
ikke udelukkes af måleværktøjet.

Rette strålen mod målfladen med indstillings­hjælp (se billede G)

Indstillingshjælpen 7 gør det nemmere at rette strålen
mod målfladen over større afstande. Ret blikket langs
med indstillingshjælpen på oversiden af måleværktø­jet. Laserstrålen forløber parallelt med denne linje.

Måle med anslagsstift (se billeder B og H)

Anslagsstiften 14 er god at bruge f.eks. til måling fra
hjørner (rumdiagonal) eller vanskeligt tilgængelige ste­der som f.eks. rullejalousiskinner.

Skub låsen 15 på anslagsstiften til side for at klappe
stiften ud.

Indstil referenceniveauet til målinger med anslagsstift
ved at trykke på tasten 10 tilsvarende.

Anslagsstiften 14 klappes ind ved at trykke den helt
ind i huset. Stiften låses automatisk.

Årsag Afhjælpning
Visning „Hot“ eller „Cold“ i displayet, måling

er ikke mulig

Måleværktøj er uden for
driftstemperaturen på
– 10 °C til +50 °C.

Batterisymbol a fremkommer

Batterispænding bliver
svagere (måling er stadig­væk mulig)

Batterisymbol a blinker, måling er ikke mulig

Batterispænding er for lav Skift batterier

Visninger „Err.“ og „––––“ i displayet

Vinkel mellem laserstråle
og mål er for spids.

Målflade reflekterer for me­get (f.eks. spejl) eller for lidt
(f.eks. sort stof) eller omgi­velseslys er for stærkt.

Udgang laserstråling 19
eller modtagerlinse 20 er
dugget (f.eks. på grund af
hurtig temperaturskift).

Visning „Err.“ blinker foroven i displayet

Addition/subtraktion af
måleværdier med forskel­lige måleenheder

Måleresultat upålideligt

Målflade reflekterer ikke
entydigt (f.eks. vand, glas).

Udgang laserstråling 19
eller modtagerlinse 20 er
tildækket.

Vent til måleværktøjet
har nået driftstemperatur

Skift batterier

Forstør vinkel mellem
laserstråle og mål

Brug laser-måltavle 23
(tilbehør)

Tør udgang laserstråling

19 eller modtagerlinse
20 tør med en blød klud

Addér/fratræk kun måle­værdier med samme
måleenheder

Afdæk målflade

Hold udgang lasestrå­ling 19 eller modtager­linse 20 fri

Arbejde med stativet

Det er især nødvendigt at bruge et stativ ved store af­stande. Måleværktøjet kan skrues fast på et almindeligt
fotostativ vha. 1/4"-gevindet 21 på undersiden af huset.

Indstil referenceniveauet til målinger med stativ ved at
trykke tilsvarende på tasten 10 (referenceniveau
gevind).

Måleværktøjet overvåger, at hver enkelt
måling gennemføres korrekt. Konstate­res en defekt, blinker kun det symbol,
der ses her, i displayet. I dette tilfælde
eller hvis de ovennævnte afhjælpnings­foranstaltninger ikke kan afhjælpe en
fejl, afleveres måleværktøjet på kunde­værkstedet.

Dansk | 591 609 929 J98 • 19.10.06

Måleværktøjets nøjagtighedskontrol

Måleværktøjets nøjagtighed kontrolleres på følgende
måde:

• Vælg en uforanderlig målestrækning med en
længde på ca. 1 til 10 m, som du kender længden
på (f.eks. rumbredde, døråbning).

• Mål strækningen 10 gange i træk.

Målefejlen må max. være ±3 mm. Fasthold måleresul­taterne i en måleprotokol, så det er muligt at sammen­ligne nøjagtigheden af resultaterne på et senere
tidspunkt.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Opbevar og transportér kun måleværktøjet i den med­leverede beskyttelsestaske.

Renhold måleværtøjet.
Dyp ikke måleværktøjet i vand eller andre væsker.
Tør snavs af værktøjet med en fugtig, blød klud.

Anvend ikke rengørings- eller opløsningsmidler.
Især modtagerlinsen 20 skal plejes på den samme

omhyggelige måle som briller eller linsen på et fotoap­parat.

Skulle måleværktøjet trods omhyggelig fabrikation og
kontrol holde op med at fungere, skal reparationen
udføres på et autoriseret kundeværksted.

Send altid måleværktøjet til reparation i beskyttelses­tasken 24.

Tilbehør/reservedele

Specielle laserbriller 22. . . . . . . . . . . . . . . 0635-1490

Laser-måltavle 23. . . . . . . . . . . . . . . . . . . . 0635-3120

Beskyttelsestaske 24 . . . . . . . . . . . . . . . . 0600-1450

Låg til batterirum 17 . . . . . . . . . . . . . . . . . 0600-1420

Anslagsstift 14 . . . . . . . . . . . . . . . . . . . . . . 0600-1430

Ret til ændringer forbeholdes.

60 | Dansk 1 609 929 J98 • 19.10.06

Säkerhetsanvisningar

f Se upp – om andra hanterings- eller juste-

ringsutrustningar än de som angivits här
eller andra metoder används finns risk för
farlig strålningsexposition.

f Mätverktyget levereras med en varningsskylt

på engelska (märkt i presentationen av mät­verktyget på grafiksidan med nummer 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Klistra medföljande dekal i ditt eget språk

över engelska texten på varningsskylten
innan du tar mätverktyget i bruk.

f Rikta aldrig laserstrålen mot personer eller

djur och rikta inte heller själv blicken mot
laserstrålen även om du står på längre
avstånd. Detta mätverktyg alstrar laserstrålning i

laserklass 2 enligt EN 60825-1. Risk finns att strå­len kan blända personer.

f Lasersiktglasögonen får inte användas som

skyddsglasögon. Lasersiktglasögonen förbättrar

laserstrålens siktbarhet men skyddar inte mot
laserstrålning.

f Lasersiktglasögonen får inte användas som

solglasögon eller i trafiken. Lasersiktglasögo-

nen skyddar inte fullständigt mot UV-strålning och
reducerar förmågan att uppfatta färg.

f Låt endast kvalificerad fackpersonal reparera

mätverktyget med originalreservdelar. Detta

garanterar att mätverktygets säkerhet upprätthålls.

f Låt inte barn utan uppsikt använda lasermät-

verktyget. De kan oavsiktligt blända personer.

Funktionsbeskrivning

Samtliga anvisningar bör läsas för
effektiv och säker användning av
mätverktyget. Håll varselskyltarna
på mätverktyget tydligt läsbara. TA
VÄL VARA PÅ SÄKERHETSANVIS­NINGARNA.

Fäll upp sidan med illustration av mätverktyget och håll
sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Mätverktyget är avsett för mätning av distans, längd,
höjd, avstånd och för beräkning av ytor och volymer.
Mätverktyget är avsett för mätningar inom- och utom­hus.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustra­tion av mätverktyget på grafiksidan.

1 Raderknapp ”C”
2 Minnets subtraktionsknapp ”M–”
3 Minnets additionsknapp ”M+”
4 Knapp längd- och kontinuerlig mätning
5 Knapp yt-, volym- och indirekt längdmätning
6 Display
7 Inriktningshjälp
8 Laservarningsskylt

9 Knapp mätning
10 Knapp referensplan
11 Minnesavfrågningsknapp ”M=”
12 Knapp för permanent laserstråle/måttenhetsväxel
13 På-Av-knapp
14 Anslagsstift
15 Låsning av anslagsstiftet
16 Spärr på batterifackets lock
17 Batterifackets lock
18 Serienummer
19 Laserstrålens utgång
20 Mottagarlins
21 1/4"-gänga
22 Lasersiktglasögon*
23 Lasermåltavla*
24 Skyddsfodral

Indikeringselement

a Batteriindikering
b Mätvärde/resultat

c Måttenhet
d Mätningens referensplan
e Lasern påkopplad

f Punktmätning (vid längdmätning: resultat)

g Mätfunktioner

Längdmätning
Ytmätning
Volymmätning
Indirekt längdmätning

h Lagring av mätvärden

*I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte standardleveransen.

Svenska | 611 609 929 J98 • 19.10.06

Tekniska data

Digital laseravståndsmätare

Produktnummer HD 50
Mätområde

A)

0,05 ... 50 m

Mätnoggrannhet
–typiskt
– maximalt

± 1,5 mm
± 3 mm

B)

Mättid
–typiskt
– maximalt

<0,5 s

4 s
Minsta indikeringsenhet 1 mm
Driftstemperatur –10 ° C ... +50 °C
Lagringstemperatur – 20 °C ... +70 °C
Relativ luftfuktighet max. 90 %
Laserklass 2
Lasertyp 635 nm, <1 mW
Laserstrålens diameter

(vid 25 °C) ca
– på 10 m avstånd
– på 50 m avstånd

Batterier
Batterimoduler

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Batteriets brukstid ca 30000 Mätningar
Avkopplingsautomatik

efter ca
–Laser
– mätverktyg (utan mätning)

20 s

5 min

Vikt enligt
EPTA-Procedure 01/2003

Skyddsform (förutom

IP 54 (damm- och

batterifacket)

A) Räckvidden blir allt större ju bättre laserljuset reflekterar
från målytan (spridande, inte speglande) och ju klarare laser­punkten är i relation till omgivningsljuset (inomhus, skym­ning).
Vid ogynnsamma villkor (t.ex. mätning utomhus vid kraftigt
solsken) kan det vara nödvändigt att använda en måltavla.

B) +0,1 mm/m vid ogynnsamma villkor som t.ex. kraftigt
solsken

Seriennumret 18 på typskylten identiferar mätverktyget
entydigt.

0,18 kg

spolsäker)

Drift

Insättning/byte av batterier

Använd uteslutande alkali-mangan-batterier eller ladd­ningsbara batterier.

Med 1,2 V-battericeller kan ett mindre antal mätningar
utföras än med 1,5 V-batterier.

För att öppna batterfackets lock 17 tryck spärren 16 i
pilens riktning och ta bort batterifackets lock. Sätt in
medföljande batterier. Kontrollera korrekt polning
enligt markering på batterifackets insida.

När batterisymbolen dyker upp på displayen kan
ännu minst 100 mätningar utföras. När batterisymbo­len blinkar, måste batterierna bytas ut och mätning kan
inte längre utföras.

Alla batterier ska bytas samtidigt. Använd endast bat­terier av samma fabrikat och med samma kapacitet.

f Ta bort batterierna om mätverktyget inte

används under en längre tid. Batterierna kan

korrodera eller självurladdas vid längre tids lagring.

Driftstart

f Skydda mätverktyget mot väta och direkt

solljus.

f Utsätt inte mätverktyget för extrema tempe-

raturer eller temperaturväxlingar.

In- och urkoppling
Tryck för Inkoppling av mätverktyget På-Av-knappen

13. När mätverktyget slås på är laserstrålen inte ännu

påkopplad.
Tryck för avstängning På-Av-knappen 13.
Efter ca 5 min utan mätning stängs mätverktyget auto-

matisk av för att skona batteriet.
Ett lagrat mätvärde kvarstår i minnet när mätverktyget

stängs av automatiskt. Vid återinkoppling av mätverk­tyget visas ”M” på displayen.

Mätning

Mätverktyget har olika mätfunktioner som kan väljas
med respektive funktionsknapp (se ”Mätfunktioner”).
Efter inkoppling står mätverktyget i funktionen längd­mätning.

Med knappen referensplan 10 kan dessutom fyra olika
referensplan väljas för mätning (se ”Val av referens­plan”). Vid inkoppling är mätverktygets bakkant förin­ställd som referensplan.

Efter val av mätfunktion och referensplan sker alla andra
steg automatiskt när knappen för mätning 9 trycks.

Lägg upp mätverktyget med valt referensplan mot
önskad mätlinje (t.ex. vägg).

Tryck för inkoppling av laserstrålen knappen mätning 9.

f Rikta aldrig laserstrålen mot människor eller

djur och rikta inte heller blicken mot laser­strålen även om du står på längre avstånd.

Sikta laserstrålen mot målytan. Tryck för utlösning av
mätning på nytt knappen mätning 9.

Vid funktionen permanentmätning och påkopplad per­manent laserstråle startar mätningen redan när knap­pen mätning 9 trycks ned första gången.

Mätvärdet visas efter 0,5 till 4 s. Mättiden är beroende
av avstånd, ljusförhållanden och målytans reflexionse­genskaper. Avslutad mätning signaleras med en signal.
Efter avslutad mätning kopplas laserstrålen automatiskt
från.

Om ca 20 s efter insiktning ingen mätning utförs, slås
laserstrålen automatiskt från för att skona batterierna.

62 | Svenska 1 609 929 J98 • 19.10.06

Val av referensplan (se bild A–D)

För mätning kan fyra olika referensnivåer väljas:

• mätverktygets bakre kant (t.ex. vid anläggning mot
vägg),

• bakre kanten på anslagstiftet 14 (t.ex. för mätningar
ur hörn),

• mätverktygets främre kant (t.ex. vid mätning från
bordskant),

• från gängan 21 (t.ex. för mätning med stativ).

Tryck för val av referensplan upprepade gånger knap­pen 10 tills önskat referensplan visas på displayen.
Vid inkoppling är mätverktygets bakkant förinställd
som referensplan.

Växling av måttenhet

För indikering av mätvärden kan när som helst måtten­heten bytas, även för redan uppmätta resp. beräknade
värden.

För indikering av aktuella längd­mätvärden finns de tre angivna
måttenheterna att tillgå.

Yt- och volymvärden samt spa­rade mätvärden kan endast
visas i ”ft” eller ”m”.

För omkoppling av mätvärde tryck knappen 12 tills en
ny måttenhet visas.

Inställd måttenhet kvarstår vid ur- och inkoppling av
mätverktyget.

Kontinuerlig laserstråle

Mätverktyget kan vid behov ställas om för kontinuerlig
laserstråle. Tryck knappen för kontinuerlig laserstråle

12. På displayen lyser ”LASER” kontinuerligt.

f Rikta aldrig laserstrålen mot människor eller

djur och rikta inte heller blicken mot laser­strålen även om du står på längre avstånd.

Laserstrålen kvarstår inkopplad i denna inställning
även mellan mätningarna, för mätning behövs knap­pen mätning 9 endast tryckas ned en gång.

För bortkoppling av kontinuerlig laserstråle tryck på
nytt ned knappen 12 eller stäng av mätverktyget. Vid
återstart befinner sig mätverktyget i normaldrift, lasern
tänds först när knappen för mätning 9 trycks.

Mätfunktioner

Ytmätning

Tryck för ytmätning knappen 5 tills indikering för
ytmätning visas på displayen.

Mät sedan efter varandra längd
och breddsom vid mätning av
längd. Mellan de båda mätning­ar kvarstår lasern påkopplad.

Efter avslutad andra mätning

beräknas och visas ytan auto­matiskt. Det sista mätvärdet står nedtill på displayen,
slutresultatet upptill.

Volymmätning

Tryck för volymmätning knappen 5 tills indikering för
volymmätning visas på displayen.

Mät sedan efter varandra längd,

bredd och höjd som vid mät-

ning av längd. Mellan de båda

mätningarna kvarstår lasern

påkopplad.

Efter avslutad tredje mätning

beräknas och visas volymen
automatiskt. Det sista mätvärdet står nedtill på dis­playen, slutresultatet upptill.

Kontinuerlig mätning (se bild E)

Kontinuerlig mätning används för överföring av mått,
t.ex. ur byggritningar. Vid kontinuerlig mätning kan
mätverktyget förflyttas i förhållande till målet varvid
mätvärdet aktualiseras ca. var 0,5 s. Mätverktyget kan
t.ex. flyttas från en vägg till ett önskat avstånd, aktuellt
avstånd kan hela tiden avläsas.

Tryck för kontinuerlig mätning knappen 4 tills indikering
för kontinuerlig mätning ”Con.” visas på displayen.

Tryck på knappen mätning 9 för

start av mätning. Rör på mät-

verktyget tills önskat avstånds-

värde visas nedtill på displayen.

Genom att trycka på knappen

mätning 9 avbryts den kontinu­erliga mätningen. Det aktuella mätvärdet visas på dis­playen. Vid upprepad tryckning på knappen mätning 9
startar kontinuerlig mätning på nytt.

Den kontinuerliga mätningen slås automatiskt från
efter 5 min. Det sista mätvärdet står kvar på displayen.
För avslutning av den kontinuerliga mätningen kan
med knappen 4 eller 5 mätfunktionen kopplas om.

Längdmätning

Tryck för längdmätning knappen 4 tills indikering för
längdmätning visas på displayen.

Tryck en gång på knappen
mätning 9 för insiktning och på
nytt för mätning.

Mätvärdet visas nedtill på dis­playen.

Indirekt längdmätning (se bild F)

Indirekt längdmätning används för att mäta avstånd
som inte kan mätas direkt för att strålen stöter mot hin­der eller ingen målyta finns att tillgå som reflektor. Kor­rekt resultat uppnås om laserstrålen och mätsträckan
bildar en exakt rät vinkel (Pythagoras sats).

Vid visat exempel ska längden C bestämmas. Här mås­te A och B mätas. A och C måste bilda en rät vinkel.

Tryck för indirekt längdmätning knappen 5 tills indike­ring för indirekt längdmätning visas på displayen.

Svenska | 631 609 929 J98 • 19.10.06

Mät som vid mätning av längd
avståndet A. Se till att sträckan
A och sökt avstånd C bildar en
rät vinkel. Mät sedan avståndet
B. Mellan de båda mätningar
kvarstår lasern påkopplad.

Se till att mätningens referenspunkt (t.ex. mätverkty­gets bakkant) vid båda mätningarna är exakt på samma
ställe.

Efter avslutad andra mätning beräknas avståndet C
automatiskt. Det sista mätvärdet står nedtill på dis­playen, slutresultatet C upptill.

Radera mätvärden

Genom att trycka på radertangenten 1 kan det senast
framtagna mätvärdet raderas i alla mätfunktioner. Vid
upprepad tryckning på knappen raderas de enskilda
mätvärdena i omvänd ordningsföljd.

Minnesfunktioner

Vid frånkoppling av mätverktyget kvarstår det i minnet
förekommande värdet.

Lagra/addera mätvärden

Tryck på minnesadditionsknap­pen 3 för lagring av aktuellt mät­värde – alltefter inställd
mätfunktion ett längd-, yta- eller
volymvärde. Så fort ett värde
har lagrats, visas på displayen
”M” och ”Add” blinkar helt
kort.

Om ett värde redan finns i minnet adderas det nya vär­det till minnets innehåll, dock endast om måttenhe­terna överensstämmer.

Har t.ex. ett ytvärde sparats i minnet och det aktuella
mätvärdet är ett volymvärde så kan de inte adderas.
På displayen blinkar helt kort texten ”Err.”.

Subtrahera mätvärden

Tryck på minnessubtraktionsknappen 2 för att subtra­hera aktuellt mätvärde från minnesvärdet. Så fort ett
värde har subtraherats, visas på displayen ”M” och
”Sub.” blinkar helt kort.

Har redan ett värde lagrats, kan det nya mätvärdet
subtraheras endast om måttenheterna överensstäm­mer (se ”Lagra/addera mätvärden”).

Visa minnesvärdet

Tryck på minnesavfrågnings­knappen 11 för att visa det
värde som finns i minnet. På
displayen visas ”M=”. När min­nets innehåll ”M=” visas på
displayen, så kan värdet med
minnesadditionsknappen 3 för­dubblas resp. med minnessub­traktionsknappen 2 nollställas.

Radera minnet

För att radera minnets innehåll tryck först minnesav­frågningsknappen 11, så att ”M=” visas på displayen.
Tryck sedan på raderknappen 1; på displayen visas
inte längre ”M”.

Arbetsanvisningar

Mottagarlinsen 20 och laserstrålens utgång 19 får
under mätning inte vara övertäckta.

Mätverktyget får under mätning inte förflyttas (med
undantag av funktionen kontinuerlig mätning). Lägg
upp mätverktyget mot eller på mätpunkten.

Mätningen sker i laserstrålens centrum även om måly­tan siktas in snett.

Mätområdets storlek är beroende av ljusförhållandena
och målytans reflexionsegenskaper. Använd för bättre
siktbarhet av laserstrålen vid arbeten utomhus och vid
kraftigt solsken lasersiktglasögonen 22 och lasermål­tavlan 23 (tillbehör) eller skugga målytan.

Vid mätning mot transparenta ytor (t.ex. glas, vatten)
eller speglande ytor kan felmätning uppstå. Även
porösa eller strukturerade ytor, luftskikt med olika tem­peraturer eller indirekt mottagna reflexioner kan påverka
mätvärdet. Dessa effekter är fysikaliskt betingade och
kan därför inte elimineras av mätverktyget.

Insiktning med inriktningshjälp (se bild G)

Med inriktningshjälpen 7 kan insiktningen även över
längre avstånd underlättas. Rikta härvid blicken längs
inriktningshjälpen på mätverktygets övre sida. Laser­strålen löper parallellt med denna siktlinje.

Mätning med anslagsstift (se bilder B och H)

Anslagsstiftet 14 är lämpligt t.ex. för mätning utgå­ende från hörn (diagonalt i rummet) eller på svårt
åtkomliga ställen som jalusiskenor.

Skjut spärren 15 för anslagsstiftet åt sidan för att fälla
ut stiftet.

Ställ in referensplanet för mätning med anslagsstift
genom att trycka på knappen 10.

För infällning av anslagsstiftet 14 tryck in det mot
anslag i huset. Stiftet låses automatiskt.

Användning med stativ

Ett stativ ska användas framför allt vid längre avstånd.
Mätverktyget kan med 1/4"-gängan 21 på husets
undre sida skruvas upp på ett i handeln förekom­mande fotostativ.

Ställ in referensplanet för mätning med stativ genom
att trycka på knappen 10 (referensplan gänga).

64 | Svenska 1 609 929 J98 • 19.10.06

Fel – Orsak och åtgärd

Orsak Åtgärd
Vid indikering av ”Hot” eller ”Cold” på

displayen kan mätning inte utföras.

Mätverktygets driftstem­peratur ligger utanför
området – 10 °C till
+50 °C.

Batterisymbolen a tänds

Vänta tills mätverktyget
uppnått driftstemperatur

Kontroll av mätverktygets noggrannhet

Mätverktygets noggrannhet kan kontrolleras så här:

• Välj en oföränderlig mätsträcka på ca 1 till 10 m

vars exakta längd är känd (t.ex. rummets bredd,
dörröppning).

• Mät sträckan 10 gånger i följd.
Mätfelet får uppgå till högst ± 3 mm. Protokollera mät-

ningarna för att vid senare tidpunkt kunna jämföra nog­grannheten.

Batterispänningen avtar
(mätning är ännu möjlig)

Batterisymbolen a blinkar, mätning är inte
längre möjlig

För låg batterispänning Byt batterierna

Indikeringarna ”Err.” och ”––––” på displayen

Vinkeln mellan laserstrålen
och målet är spetsig.

Målytan reflekterar för kraf­tigt (t.ex. spegel) resp. för
svagt (t.ex. svart tyg) eller
omgivningens ljus är för
kraftigt.

Utgången för laserstrålen
19 eller mottagarlinsen 20
är immig (t.ex. genom
snabb temperaturväxling).

Indikeringen ”Err.” blinkar upptill på displayen

Addition/subtraktion av
mätvärden med olika
mätenheter

Byt batterierna

Förstora vinkeln mellan
laserstrålen och målet

Använd lasermåltavla 23
(tillbehör)

Torka med mjuk trasa av
laserstrålens utgång 19
eller mottagarlinsen 20

Addera/subtrahera
endast mätvärden med
samma mätenhet

Underhåll och service

Underhåll och rengöring

Lagra och transportera mätverktyget endast i det
skyddsfodral som medlevererats.

Se till att mätverktyget alltid hålls rent.
Mätverktyget får inte doppas i vatten eller andra väts-

kor.
Torka av mätverktyget med en fuktig, mjuk trasa.

Använd inte rengörings- eller lösningsmedel.
Vårda speciellt mottagarlinsen 20 lika omsorgsfullt

som glasögonen eller kameralinsen.
Om i mätverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras
av auktoriserad serviceverkstad.

För reparation ska mätverktyget skickas in i skydds­fodralet 24.

Tillbehör/reservdelar

Mätresultatet otillförlitligt

Målytan reflekterar inte
entydigt (t.ex. vatten, glas).

Utgången för laserstrål­ning 19 resp. mottagarlin­sen 20 är övertäckt.

Mätverktyget övervakar korrekt funk­tion vid varje mätning. Om ett fel loka­liseras, blinkar på displayen endast
bredvid visad symbol. I detta fall eller
om ovan beskrivna åtgärder inte kan
avhjälpa felet ska mätverktyget skickas
till kundservicen.

Täck över målytan

Utgången för laserstrål­ning 19 resp. mottagar­linsen 20 ska avtäckas

Lasersiktglasögon 22 . . . . . . . . . . . . . . . . 0635-1490

Lasermåltavla 23 . . . . . . . . . . . . . . . . . . . . 0635-3120

Skyddsfodral 24 . . . . . . . . . . . . . . . . . . . . 0600-1450

Batterifackets lock 17 . . . . . . . . . . . . . . . . 0600-1420

Anslagsstift 14 . . . . . . . . . . . . . . . . . . . . . . 0600-1430

Ändringar förbehålles.

Svenska | 651 609 929 J98 • 19.10.06

Sikkerhetsinformasjon

f OBS! Hvis det brukes andre betjenings- eller

justeringsinnretninger enn de vi har angitt her
eller det utføres andre bruksmetoder, kan
dette føre til en farlig stråle-eksponering.

f Måleverktøyet leveres med et advarselsskilt

på engelsk (på bildet av måleverktøyet på
bildesiden er dette merket med nummer 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Lim et skilt på norsk over det engelske

advarselsskiltet før du tar apparatet i bruk
for første gang.

f Rett aldri laserstrålen mot personer eller dyr

og se ikke selv inn i laserstrålen, heller ikke
fra en stor avstand. Dette måleverktøyet lager

laserstråling i laserklasse 2 jf. EN 60825-1. Du kan
ufrivillig blende andre personer.

f Bruk laserbrillene aldri som beskyttelsesbril-

ler. Laser-brillene er til bedre registrering av laser-

strålen, men den beskytter ikke mot laserstrålingen.

f Bruk laserbrillene aldri som solbriller eller i

trafikken. Laser-brillene gir ingen fullstendig

UV-beskyttelse og reduserer fargeregistreringen.

f Måleverktøyet skal alltid kun repareres av

kvalifisert fagpersonale og kun med origi­nale reservedeler. Slik opprettholdes måleverk-

tøyets sikkerhet.

f La aldri barn bruke laser-måleverktøyet uten

oppsyn. De kan ufrivillig blende andre personer.

Funksjonsbeskrivelse

Les alle anvisningene, for å kunne
arbeide farefritt og sikkert med
måleverktøyet. Gjør aldri varselskilt
på måleverktøyet uleselig. TA GODT
VARE PÅ DISSE ANVISNINGENE.

Brett ut utbrettssiden med bildet av måleverktøyet, og
la denne siden være utbrettet mens du leser bruksan­visningen.

Formålsmessig bruk

Måleverktøyet er beregnet til måling av distanser,
lengder, høyder, avstander og til beregning av flater
og volumer. Måleverktøyet er egnet til oppmålinger
både innendørs og utendørs på bygninger.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjel­der for bildet av måleverktøyet på illustrasjonssiden.

1 Slettetast «C»
2 Minne-subtraksjonstast «M–»
3 Minne-addisjonstast «M+»
4 Tast for lengde- og kontinuerlig måling
5 Tast for flate-, volum- og indirekte lengdemåling
6 Display
7 Opprettingshjelp
8 Laser-advarselsskilt

9 Tast for måling
10 Tast for referansenivå
11 Minneaktiverings-tast «M=»
12 Tast for permanent laserstråle/målenhetsskifte
13 På-/av-tast
14 Anslagsstift
15 Låsing av anslagsstiften
16 Låsing av batteriromdekselet
17 Deksel til batterirom
18 Serienummer
19 Utgang laserstråling
20 Mottakerlinse
21 1/4"-gjenger
22 Laserbriller*
23 Laser-måltavle*
24 Beskyttelsesveske

Visningselementer

a Batteri-indikator

b Måleverdi/resultat

c Målenhet
d Referansenivå for målingen
e Laser innkoblet

f Enkeltmåleverdi (ved lengdemåling: resultat)

g Målefunksjoner

Lengdemåling
Flatemåling
Volummåling
Indirekte lengdemåling

h Lagring av måleverdier

*Illustrert eller beskrevet tilbehør inngår ikke i stan­dard-leveransen.

66 | Norsk 1 609 929 J98 • 19.10.06

Tekniske data

Digital laser-avstandsmåler

Produktnummer HD 50
Måleområde

A)

0,05 ... 50 m

Målenøyaktighet
–typisk
– maksimal

± 1,5 mm
± 3 mm

B)

Måletid
–typisk
– maksimal

<0,5 s

4 s
Minste indikatorenhet 1 mm
Driftstemperatur –10 °C ... +50 °C
Lagertemperatur – 20 °C ... +70 °C
Relativ luftfuktighet max. 90 %
Laserklasse 2
Lasertype 635 nm, <1 mW
Diameter laserstråle

(til 25 °C) ca.
– på 10 m avstand
– på 50 m avstand

Batterier
Oppladbare batterier

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Batterilevetid ca. 30000 Enkeltmålinger
Automatisk utkobling etter ca.

–Laser
– Måleverktøy (uten måling)

20 s

5 min

Vekt tilsvarende
EPTA-Procedure 01/2003

Beskyttelsestype
(unntatt batterirom)

A) Rekkevidden blir større, jo bedre laserlyset reflekteres av
målets overflate (strøende, ikke speilende) og jo lysere laser­punktet er i forhold til omgivelseslyset (innendørs rom, skum­ring).
Ved ugunstige vilkår (f.eks. måling utendørs med sterk sol)
kan det være nødvendig å bruke en måltavle.

B) +0,1 mm/m ved ugunstige vilkår som f.eks. sterk sol
Serienummeret 18 på typeskiltet er til en entydig identifise-

ring av måleverktøyet.

IP 54 (støv- og sprut-

vannbeskyttet)

0,18 kg

Bruk

Innsetting/utskifting av batterier

Bruk kun alkali-mangan-batterier eller oppladbare bat­terier.

Med 1,2-V-battericeller er færre målinger mulig enn
med 1,5-V-batterier.

Til åpning av batteriromdekselet 17 trykker du låsen
16 i pilretning og tar av batteriromdekselet. Sett inn
medleverte batterier. Pass på korrekt poling som vist
på innersiden av batterirommet.

Når batterisymbolet vises for første gang på dis­playet, er minst 100 målinger fremdeles mulig. Når
batterisymbolet blinker, må du skifte ut batteriene,
målinger er ikke lenger mulig.

Skift alltid ut alle batteriene på samme tid. Bruk kun
batterier fra en produsent og med samme kapasitet.

f Ta batteriene ut av måleverktøyet, når du ikke

bruker det over lengre tid. Batteriene kan korro-

dere ved lengre tids lagring og lades ut automatisk.

Igangsetting

f Beskytt måleverktøyet mot fuktighet og

direkte solstråling.

f Ikke utsett måleverktøyet for ekstreme tem-

peraturer eller temperatursvingninger.

Inn-/utkobling

Til innkobling av måleverktøyet trykker du på på-/av-
tasten 13. Ved innkobling av måleverktøyet kobles
ikke laserstrålen inn.

Til utkobling av måleverktøyet trykker du på på-/av­tasten 13.

Etter ca. 5 min uten utførelse av en måling kobles
måleverktøyet automatisk ut for å skåne batteriene.

Hvis en måleverdi er lagret, blir den stående ved en
automatisk utkobling. Etter ny innkobling av måleverk­tøyet anvises «M» på displayet.

Måling

Måleverktøy har forskjellige målefunksjoner som du
kan velge med å trykke på den aktuelle funksjonstas­ten (se «Målefunksjoner»). Etter innkoblingen befinner
måleapparatet seg i lengdemålings-funksjonen.

Ved å trykke på tasten for referansenivå 10 kan du
dessuten velge blant fire forskjellige referansenivåer
for målingen (se «Valg av referansenivå»). Etter inn­koblingen er bakkanten på måleverktøyet forhåndsinn­stilt som referansenivå.

Etter valg av målefunksjonen og referansenivået utfø­res alle andre skritt ved å trykke tasten for måling 9.

Legg måleverktøyet med valgt referansenivå mot
ønsket målelinje (f.eks. veggen).

Trykk tasten for måling 9 til innkobling av laserstrålen.

f Rett aldri laserstrålen mot personer eller dyr

og se ikke selv inn i laserstrålen, heller ikke
fra en stor avstand.

Rett laserstrålen mot målflaten. Trykk tasten for måling
9 en gang til til utløsing av målingen.

I funksjonen for kontinuerlig måling og ved innkoblet
permanent laserstråle begynner målingen allerede
etter første trykking på måle-tasten 9.

Måleverdien vises etter 0,5 til 4 s. Målingens varighet er
avhengig av avstanden, lysforholdene og refleksjonse­genskapene til målflaten. Slutten på målingen anvises
med et lydsignal. Etter målingen kobles laserstrålen
automatisk ut.

Hvis det ikke utføres en måling ca. 20 s etter siktingen,
kobles laserstrålen automatisk ut for å skåne batteriene.

Norsk | 671 609 929 J98 • 19.10.06

Valg av referansenivå (se bilde A–D)

Til målingen kan du velge fire forskjellige referanseni­våer:

• bakkanten på måleverktøyet (f.eks. legging mot en
vegg),

• bakkanten av anslagstiften 14 (f.eks. til målinger fra
hjørner),

• forkanten på måleverktøyet (f.eks. ved måling fra en
bordkant),

• gjengene 21 (f.eks. til måling med stativ).

Til valg av referansenivået trykker du gjentatte ganger
på tasten 10, til ønsket referansenivå vises på displayet.
Etter hver innkobling av måleverktøyet er bakkanten på
måleverktøyet forhåndsinnstilt som referansenivå.

Skifting av målenheter

Til anvisning av målenhetene kan du skifte målenhet til
enhver tid, også ved allerede målte hhv. beregnede
verdier.

Til anvisning av aktuelle leng­demåleverdier har du tre mål­enheter til utvalg – som angitt
ved siden av.

Flate- og volumverdier pluss
lagrede måleverdier kan kun
anvises i «ft» eller «m» .

Til skifting av målenheten trykker du på tasten 12 til en
ny målenhet anvises.

Innstillingen av målenheten opprettholdes ved ut- og
innkobling av måleverktøyet.

Permanent laserstråle

Du kan omstille måleverktøyet til permanent laserstråle
etter behov. Trykk da på tasten for permanent laser­stråle 12. På displayet lyser «LASER» kontinuerlig.

f Rett aldri laserstrålen mot personer eller dyr

og se ikke selv inn i laserstrålen, heller ikke
fra en stor avstand.

Laserstrålen forblir i innkoblet mellom målingene i
denne innstillingen, til måling er det kun nødvendig
med engangs trykking på måletasten 9.

Til utkobling av den permanente laserstrålen trykker du
igjen på tasten 12 eller kobler ut måleverktøyet. Ved en
ny innkobling befinner måleverktøyet seg i normal drift,
laserstrålen vises kun når måletasten 9 trykkes.

Målefunksjoner

Lengdemåling

Til lengdemålinger trykker du på tasten 4, til anvisnin­gen for lengdemåling .

Trykk en gang på måletasten 9
til sikting og en gang til til
måling.

Måleverdien anvises nede på
displayet.

Flatemåling

Til flatemålinger trykker du på tasten 5, til anvisningen
for flatemåling .

Mål deretter lengde og bredde
etter hverandre som for en
lengdemåling. Mellom de to
målingene forblir laserstrålen
innkoblet.

Når den andre målingen er

avsluttet regnes flaten automa­tisk ut og anvises. Den siste enkeltmåleverdien står
nede på displayet, sluttresultatet står oppe.

Volummåling

Til volummålinger trykker du på tasten 5, til anvisnin­gen for volummåling .

Deretter måles lengde, bredde

og høyde etter hverandre som

ved en lengdemåling. Mellom

de tre målingene forblir laser-

strålen innkoblet.

Når den tredje målingen er

avsluttet regnes volumet auto­matisk ut og anvises. Den siste enkeltmåleverdien står
nede på displayet, sluttresultatet står oppe.

Kontinuerlig måling (se bilde E)

Kontinuerlig måling er til overføring av mål, f.eks. fra
byggeplaner. Ved en kontinuerlig måling kan måle­verktøyet beveges i forhold til målet og måleverdien
aktualiseres da ca. hvert 0,5 sek. Du kan for eksempel
gå bort fra en vegg til ønsket avstand, den aktuelle
avstanden kan alltid avleses.

Til kontinuerlige målinger trykker du på tasten 4, til
anvisningen for kontinuerlig måling «Con.».

Trykk måle-tasten 9 til utløsing

av målingen. Beveg måleappa-

ratet helt til ønsket avstandsver-

di anvises i nede på displayet.

Ved å trykke på måletasten 9

avbrytes den kontinuerlige må-

lingen. Den aktuelle målever­dien anvises i displayet. Ved å trykke på måletasten 9
en gang til startes den kontinuerlige målingen igjen.

Den kontinuerlige målingen kobles automatisk ut etter
5 min. Den siste måleverdien blir stående på displayet.
Hvis du vil avslutte den kontinuerlige målingen tidligere
kan du skifte målefunksjonen ved å trykke tasten 4 eller 5.

Indirekte lengdemåling (se bilde F)

Den indirekte lengdemålingen er beregnet til måling
av avstander som ikke kan måles direkte, fordi en hind­ring kan innskrenke strålingen eller det ikke finnes en
målflate som reflektor. Korrekte resultater oppnås kun
når laserstråle og søkt avstand danner en nøyaktig rett
vinkel (den pytagoreiske læresetning).

I det illustrerte eksempelet skal lengden C beregnes.
Hertil må A og B måles. A og C må danne en rett vinkel.

Til indirekte lengdemålinger trykker du på tasten 5, til
anvisningen for indirekte lengdemåling .

68 | Norsk 1 609 929 J98 • 19.10.06

Mål avstanden A som for en
lengdemåling. Pass på at strek­ningen A og den søkte avstan­den C danner en rett vinkel. Mål
deretter avstanden B. Mellom
de to målingene forblir laser­strålen innkoblet.

Pass på at referansepunktet for målingen (f.eks. bak­kanten på måleverktøyet) er på nøyaktig samme sted
for begge målingene.

Når den andre målingen er avsluttet regnes avstanden
C automatisk ut. Den siste enkeltmåleverdien står
nede på displayet, sluttresultatet C står oppe.

Sletting av måleverdier

Ved å trykke på slettetasten 1 kan du slette den siste
enkeltmåleverdien i alle målefunksjonene. Ved flere
gangers trykking på tasten slettes enkeltmåleverdiene
i omvendt rekkefølge.

Minnefunksjoner

Ved utkobling av måleverktøyet opprettholdes verdien
i minnet.

Lagring/addering av måleverdier

Trykk minne-addisjonstasten 3
for å lagre den aktuelle måle­verdien – avhengig av den
aktuelle målefunksjonen er det
en lengde-, flate- eller volum­verdi. Når en verdi ble lagret,
vises en «M», på displayet
«Add» bak blinker kort.

Hvis det allerede finnes en verdi i minnet, adderes den
nye verdien til minneinnholdet, men kun hvis måleen­hetene stemmer overens.

Hvis det f.eks. befinner seg en flateverdi i minnet, og
den aktuelle måleverdien er en volumverdi, kan addi­sjonen ikke utføres. På displayet blinker kort «Err.».

Subtrahering av måleverdier

Trykk på minne-subtraksjonstasten 2 for å trekke den
aktuelle måleverdien av fra minneverdien. Når en verdi
ble subtrahert, vises en «M» på displayet, «Sub.» bak
blinker kort.

Hvis det allerede er lagret en verdi, kan den nye verdien
kun trekkes av fra minneinnholdet hvis måleenhetene
stemmer overens (se «Lagring/addering av målever­dier»).

Anvisning av minneverdien

Trykk på minne-tasten 11 for å
anvise verdien i minnet. På dis­playet vises «M=». Når minne­innholdet «M=» anvises på
displayet, kan du fordoble den
ved å trykke på minne-addi­sjonstasten 3 hhv. nullstille den
ved å trykke på minne-subtrak­sjonstasten 2.

Sletting av minnet

Til sletting av minneinnholdet trykker du først på
minne-tasten 11 slik at «M=» vises på displayet. Der­etter trykker du på slettetasten 1; på displayet vises
ingen «M» lenger.

Arbeidshenvisninger

Mottakerlinsen 20 og laserutgangen 19 må ikke være
tildekket under målingen.

Måleverktøyet må ikke beveges i løpet av en måling
(med unntak av funksjonen for kontinuerlig måling).
Legg derfor måleverktøyet helst mot eller på målepunk­tene.

Målingen utføres i midtpunktet til laserstrålen, også
når det siktes på skrå mot måleflatene.

Måleområdet er avhengig av lysforholdene og reflek­sjonsegenskapene til målflaten. For å kunne se laser­strålen bedre ved utendørs arbeid og i sterk sol bør du
bruke laser-beskyttelsesbrillene 22 og laser-måltavlen
23 (tilbehør), eller skygg for målflaten.

Ved måling mot transparente overflater (f.eks. glass,
vann) eller speilende overflater kan det oppstå feilmå­linger. På samme måte kan porøse eller strukturerte
overflater, luftsjikt med forskjellige temperaturer eller
indirekte mottatte refleksjoner ha innflytelse på måle­verdien. Disse effektene har fysikalske årsaker og kan
derfor ikke utelukkes av måleverktøyet.

Sikting med opprettingshjelp (se bilde G)

Med en opprettingshjelp 7 kan sikting over større
avstander forenkles. Se da langs opprettingshjelpen
på oversiden av måleverktøyet. Laserstrålen går paral­lelt langs denne siktlinjen.

Måling med anslagsstift (se bildene B og H)

Bruk av anslagsstiften 14 er f.eks. egnet til måling fra
hjørner (romdiagonaler) eller dårlig tilgjengelige ste­der som sjalusiskinner.

Skyv låsen 15 til anslagstiften til side for å slå ut stiften.
Innstill referansenivået til måling med anslagstiften

ved å trykke på tasten 10.
Du slår inn anslagsstiften 14 ved å trykke den helt inn

i huset. Stiften låses automatisk.

Arbeid med stativ

Det er kun nødvendig å bruke stativ ved større avstan­der. Du kan skru måleverktøyet med 1/4"-gjengene 21
på undersiden opp på et vanlig fotostativ.

Innstill referansenivået til måling med stativ ved å
trykke på tasten 10 (referansenivå gjenger).

Norsk | 691 609 929 J98 • 19.10.06

Feil – Årsaker og utbedring

Årsak Utbedring
Indikator «Hot» eller «Cold» på displayet, ingen

måling mulig

Måleverktøyet er utenfor
en driftstemperatur mel­lom –10°C og +50°C.

Batteri-melding a vises

Vent til måleverktøyet
har nådd driftstempera­turen

Presisjonskontroll av måleverktøyet

Du kan kontrollere måleverktøyets nøyaktighet på føl­gende måte:

• Velg en målestrekning på ca. 1 til 10 m (f.eks. rom-

bredde, døråpning) som ikke forandrer seg og som
du kjenner den nøyaktige lengden på.

• Mål denne strekningen 10 ganger etter hverandre.
Målefeilen må være maks. ±3 mm. Protokoller målin-

gene slik at nøyaktigheten kan sammenlignes på et
senere tidspunkt.

Batterispenningen reduse­res (måling er fremdeles
mulig)

Batteri-melding a blinker, måling er ikke mulig

For liten batterispenning Utskifting av batterier

Meldingene «Err.» og «––––» på displayet

Vinkelen mellom laser­stråle og mål er for spiss.

Målflaten reflekterer for
sterkt (f.eks. speil) hhv. for
svakt (f.eks. sort stoff) eller
omgivelseslyset er for
sterkt.

Laserstråleutgangen 19
hhv. mottakerlinsen 20 er
dugget (f.eks. på grunn av
hurtig temperaturskifte).

Meldingen «Err.» blinker oppe på displayet

Addisjon/subtraksjon av
måleverdier med forskjel­lige målenheter

Utskifting av batterier

Øk vinkelen mellom
laserstråle og mål

Bruk en laser-måltavle
23 (tilbehør)

Tørk laserutgangen 19
hhv. mottakerlinsen 20
tørr med en myk klut

Det må kun adderes/
subtraheres måleverdier
med samme målenheter

Service og vedlikehold

Vedlikehold og rengjøring

Måleverktøyet må kun lagres og transporteres i med­levert beskyttelsesvesken.

Hold måleverktøyet alltid rent.
Dypp aldri måleverktøyet i vann eller andre væsker.
Tørk smussen av med en fuktig, myk klut. Ikke bruk

rengjørings- eller løsemidler.
Stell spesielt mottakerlinsen 20 med samme omhu

som briller eller linsen til et fotoapparat skal behandles
med.

Hvis måleverktøyet til tross for omhyggelige produk­sjons- og kontrollmetoder en gang skulle svikte, må
reparasjonen utføres av et autorisert serviceverksted.

Send måleverktøyet inn til reparasjon i beskyttelses­vesken 24.

Måleresultatet er upålitelig

Målflaten er ikke entydig
(f.eks. vann, glass).

Laserutgangen 19 hhv.
mottakerlinsen 20 er til­dekket.

Måleverktøyet overvåker den korrekte
funksjonen ved hver måling. Hvis en
defekt finnes, blinker kun symbolet ved
siden av på displayet. I dette tilfellet –
eller hvis de ovennevnte tiltakene ikke
kunne fjerne en feil – må du levere
måleverktøyet inn til et serviceverksted.

Dekk til målflaten

Hold laserutgangen 19
hhv. mottakerlinsen 20
fri

Tilbehør/reservedeler

Laserbriller 22 . . . . . . . . . . . . . . . . . . . . . . 0635-1490

Laser-måltavle 23. . . . . . . . . . . . . . . . . . . . 0635-3120

Beskyttelsesveske 24. . . . . . . . . . . . . . . . 0600-1450

Deksel til batterirom 17 . . . . . . . . . . . . . . . 0600-1420

Anslagsstift 14 . . . . . . . . . . . . . . . . . . . . . . 0600-1430

Rett til endringer forbeholdes.

70 | Norsk 1 609 929 J98 • 19.10.06

Turvallisuusohjeita

f Varoitus – jos käytetään muita, kuin tässä

mainittuja käyttö- tai säätölaitteita tahi
menetellään eri tavalla, saattaa tämä johtaa
vaarallisen säteilyn altistukseen.

f Mittaustyökalu toimitetaan varustettuna eng-

lanninkielisellä varoituskilvellä (grafiikkasi­vun mittaustyökalun kuvassa merkitty nume­rolla 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Liimaa ennen ensimmäistä käyttöä toimituk-

seen kuuluvan, oman kielesi tarra alkuperäi­sen englanninkielisen kilven päälle.

f Älä koskaan suuntaa lasersädettä ihmisiin

tai eläimiin, älä myös itse katso lasersätee­seen edes kaukaa. Tämä mittaustyökalu tuottaa

laserluokan 2 lasersädettä EN 60825-1 mukaan.
Täten voit tahattomasti sokaista muita ihmisiä.

f Älä käytä lasertarkkailulaseja suojalaseina.

Lasertarkkailulasien tarkoitus on erottaa lasersäde
paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.

f Älä käytä lasertarkkailulaseja aurinkolaseina

tai tieliikenteessä. Lasertarkkailulasit eivät anna

täydellistä UV-suojaa ja ne alentavat värien erotus­kykyä.

f Anna ainoastaan koulutettujen ammattihen-

kilöiden korjata mittaustyökalusi ja salli kor­jauksiin käytettävän vain alkuperäisiä vara­osia. Täten varmistat, että mittaustyökalu säilyy

turvallisena.

f Älä anna lasten käyttää lasermittauslaitetta

ilman valvontaa. He voivat sokaista muita ihmisiä

tahattomasti.

Toimintaselostus

Kaikki ohjeet täytyy lukea, jotta
voisi työskennellä vaarattomasti ja
varmasti mittaustyökalun kanssa.
Älä koskaan peitä tai poista mitta­ustyökalussa olevia varoituskilpiä.
SÄILYTÄ NÄMÄ OHJEET HYVIN.

Käännä auki taittosivu, jossa on mittauslaitteen kuva ja
pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu etäisyyksien, pituuksien,
korkeuksien ja välimatkojen mittauksiin sekä pintojen ja
tilavuuksien kalkyloimiseen. Mittaustyökalu on tarkoi­tettu työvaran mittaukseen sisä- ja ulkorakennustyössä.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasi­vussa olevaan mittaustyökalun kuvaan.

1 Poistonäppäin ”C”
2 Muistista vähennysnäppäin ”M–”
3 Muistiin lisäysnäppäin ”M+”
4 Pituus- ja jatkuva mittaus-näppäin
5 Pinta-, tilavuus- ja epäsuora pituusmittaus-

näppäin

6 Näyttö
7 Kohdistusapu
8 Laser-varoituskilpi

9 Mittausnäppäin
10 Vertailutasonäppäin
11 Muistin kutsunäppäin ”M=”
12 Pysyvän lasersäteen/mittaysikön vaihdon näppäin
13 Käynnistyspainike
14 Vastetappi
15 Vastetapin lukitus
16 Paristokotelon kannen lukitus
17 Paristokotelon kansi
18 Sarjanumero
19 Lasersäteen ulostuloaukko
20 Vastaanottolinssi
21 1/4"-kierre
22 Lasertarkkailulasit*
23 Laser-kohdetaulu*
24 Suojalaukku

Näyttöelimet

a Paristokunnon osoitus
b Mittausarvo/tulos

c Mittayksikkö
d Mittauksen vertailutaso
e Laser kytketty

f Yksittäinen mittausarvo (pituusmittauksessa:

tulos)

g Mittaustoiminnot

Pituusmittaus
Pintamittaus
Tilavuusmittaus
Epäsuora pituusmittaus

h Mittausarvojen tallennus

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei
kuulu vakiotoimitukseen.

Suomi | 711 609 929 J98 • 19.10.06

Tekniset tiedot

Käyttö

Digitaalinen laser-etäisyysmittari

Tuotenumero HD 50
Mittausalue

A)

0,05 ... 50 m

Mittaustarkkuus
– tyypillinen
–suurin

± 1,5 mm
± 3 mm

Mittausaika
– tyypillinen
–suurin

<0,5 s

4 s
Pienin osoitettava yksikkö 1 mm
Käyttölämpötila – 10 °C ... +50 °C
Varastointilämpötila –20 °C ... +70 °C
Ilma suhteellinen kosteus

maks. 90 %
Laserluokka 2
Lasertyyppi 635 nm, <1 mW
Lasersäteen läpimitta

(lämpötilassa 25 °C) n.
–10m etäisyydellä
–50m etäisyydellä

Paristot
Akut

4 x 1,5 V LR03 (AAA)

4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Parison kesto n. 30000

yksittäismittausta

Poiskytkentäautomatiikka n.
kuluttua
–laser

20 s

– mittaustyökalu

(ei mittausta)

5 min

Paino vastaa
EPTA-Procedure 01/2003

Suojausluokka (paristokote-

IP 54 (pöly- ja roiske-

loa lukuunottamatta)

A) Etäisyys kasvaa sitä enemmän mitä paremmin laservalo
palautuu kohdepinnasta (hajavalona, ei heijastuksena) ja
mitä kirkkaampana laserpiste erottuu ympäristön valoista
(sisätilat, himmennys).
Epäsuotuisissa olosuhteissa (esim. mittaus ulkona voimak­kaassa auringonpaisteessa) saattaa laserkohdetaulun käyttö
olla välttämätön.

B) +0,1 mm/m epäsuotuisissa olosuhteissa, kuten kirk­kaassa auringonpaisteessa.

Tyyppikilvessä oleva sarjanumero 18 mahdollistaa mittaus­työkalun yksiselitteisen tunnistuksen.

0,18 kg

vesisuojattu)

Paristojen asennus/vaihto

Käytä ainoastaan alkali-mangaani paristoja tai akkuja.
1,2 V akulla ei pysty yhtä moneen mittaukseen kuin

1,5 V paristoilla.

B)

Avaa paristokotelon kansi 17 painamalla lukitusta 16
nuolen suuntaan ja poistamalla paristokotelon kansi.
Asenna toimitukseen kuuluva paristot. Tarkista oikea
napaisuus paristokotelon sisällä olevasta kuvasta.

Paristomerkin ilmestyessä ensimmäisen kerran
näyttöön, voidaan suorittaa vielä vähintään 100 mitta­usta. Paristomerkin vilkkuessa, tulee paristot vaihtaa,
mittauksia ei enää voi suorittaa.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksin­omaan saman valmistajan saman tehoisia paristoja.

f Poista paristot mittaustyökalusta, ellet käytä

sitä pitkään aikaan. Paristot saattavat hapettua

tai purkautua itsestään pitkäaikaisessa varastoin­nissa.

Käyttöönotto

f Suojaa mittauslaite kosteudelta ja suoralta

auringonvalolta.

f Älä aseta mittaustyökalua alttiiksi äärimmäi-

sille lämpötiloille tai lämpötilan vaihteluille.

Käynnistys ja pysäytys
Käynnistä mittaustyökalu painamalla käynnistyspaini-

ketta 13. Mittaustyökalua käynnistettäessä ei laser­säde vielä käynnisty.

Pysäytä mittaustyökalu painamalla käynnistyspaini­ketta 13.

Noin 5 min kuluttua ilman mittausta kytkeytyy mittaus­laite automaattisesti pois pariston säästämiseksi.

Jos mittausarvo on tallennettu, se säilyy automaatti­sessa poiskytkennässä. Käynnistettäessä mittaustyö­kalu uudelleen näkyy näytössä ”M”.

Mittaustapahtuma

Laitteessa on monta mittaustoimintoa, joita voidaan
valita painamalla kyseistä toimintonäppäintä (katso
”Mittaustoiminnot”). Käynnistyksen jälkeen mittaustyö­kalu on toimintomuodossa pituusmittaus.

Voit lisäksi valita mittaukseen neljästä vertailutasosta
painamalla näppäintä vertailutaso 10 (katso ”Vertailu­tason valinta”). Käynnistyksen jälkeen mittaustyökalun
takareuna toimii oletusvertailutasona.

Mittaustoiminnon ja vertailutason valinnan jälkeen
tapahtuvat kaikki muut askeleet painamalla mittaus­näppäintä 9.

72 | Suomi 1 609 929 J98 • 19.10.06

Aseta mittaustyökalun valittu vertailutaso haluttua mit­tauslinjaa vasten (esim. seinä).

Käynnistä lasersäde painamalla mittausnäppäintä 9.

f Älä koskaan suuntaa lasersädettä ihmisiin

tai eläimiin, älä myös itse katso lasersätee­seen edes kaukaa.

Tähtää kohdepintaa lasersäteellä. Käynnistä mittaus
painamalla mittausnäppäintä 9 uudelleen.

Toiminnossa jatkuva mittaus ja kytketyllä pysyvällä
lasersäteellä alkaa mittaus jo ensimmäisellä mittaus­näppäimen 9 painalluksella.

Mittausarvo ilmestyy 0,5 ... 4 s kuluttua. Mittauksen
kesto riippuu etäisyydestä, valo-olosuhteista ja kohde­pinnan heijastusominaisuuksista. Mittauksen loppu
osoitetaan merkkiäänellä. Lasersäde sammuu auto­maattisesti mittauksen jälkeen.

Noin 20 s kuluttua ilman mittausta kytkeytyy mittaus­laite automaattisesti pois pariston säästämiseksi.

Vertailutason valinta (katso kuva A–D)

Voit mittausta varten valita nejästä eri vertailutasosta:

• mittaustyökalun takareuna (esim. seinäpinnasta
mitattaessa),

• vastetapin takareuna 14 (esim. kulmasta mitatta­essa),

• mittaustyökalun etureuna (esim. pöydän reunasta
mitattaessa),

•kierre 21 (esim. jalustan kanssa mitattaessa),

Valitse vertailutaso painamalla toistuvasti näppäintä
10, kunnes haluttu vertailutaso näkyy näytössä. Jokai­sen käynnistyksen jälkeen mittaustyökalun takareuna
toimii oletusvertailutasona.

Mittayksikön vaihto

Mittausarvon näyttöä varten voit milloin vain vaihtaa
mittayksikköä, myös jo mitattujen tai laskettujen arvo­jen kohdalla.

Voit valita kolmesta viereisestä
pituusmittayksiköstä pituusmit­tausarvojen näytössä.

Pinta- ja tilavuusarvot sekä tal­lennetut mittausarvot voidaan
näyttää vain mittayksiköissä ”ft”
tai ”m”.

Vaihda mittayksikköä painamalla näppäintä 12, kun­nes uusi mittayksikkö tulee näyttöön.

Mittayksikön asetus säilyy, kun mittalaitteesta katkais­taan ja kytketään virta.

Pysyvä lasersäde

Voit tarvittaessa kytkeä mittaustyökalun käyttämään
pysyvää lasersädettä. Paina näppäintä pysyvä laser­säde 12. Näyttöön syttyy pysyvästi ”LASER”.

f Älä koskaan suuntaa lasersädettä ihmisiin

tai eläimiin, älä myös itse katso lasersätee­seen edes kaukaa.

Lasersäde pysyy tässä toiminnossa kytkettynä myös
mittausten välillä, mittausta varten tarvitaan vain yksi
mittausnäppäimen 9 painallus.

Katkaise pysyvä lasersäde painamalla uudelleen näp­päintä 12 tai sammuttamalla mittaustyökalu. Uudel­leenkäynnistyksen jälkeen laite on taas normaalitilassa
(lasersäde ilmestyy ainoastaan mittauspainiketta 9
painamalla).

Mittaustoiminnot

Pituusmittaus

Paina pituusmittausta varten näppäintä 4, kunnes
pituusmittauksen merkki ilmestyy näyttöön.

Paina mittausnäppäintä 9 ker­ran tähtäystä varten ja uudel­leen mittausta varten.

Mittausarvo osoitetaan näytön
alaosassa.

Pintamittaus

Paina pintamittausta varten näppäintä 5, kunnes pinta­mittauksen merkki ilmestyy näyttöön.

Mittaa ensin pituus ja leveys
peräkkäin, kuten pituusmittauk­sessa. Lasersäde pysyy kytket­tynä kahden mittauksen välillä.

Toisen loppuunviedyn mittauk-

sen jälkeen laskee laite auto­maattisesti pinnan ja osoittaa sen. Viimeisimmän
yksittäismittauksen arvo näkyy näytön alaosassa ja
lopputulos ylhäällä.

Tilavuusmittaus

Paina tilavuusmittausta varten näppäintä 5, kunnes
tilavuusmittauksen merkki ilmestyy näyttöön.

Mittaa ensin pituus, leveys ja

korkeus peräkkäin, kuten

pituusmittauksessa. Lasersäde

pysyy kytkettynä kolmen mitta-

uksen välillä.

Kolmannen loppuunviedyn mit-

tauksen jälkeen laskee laite
automaattisesti tilavuuden ja osoittaa sen. Viimeisim­män yksittäismittauksen arvo näkyy näytön alaosassa
ja lopputulos ylhäällä.

Suomi | 731 609 929 J98 • 19.10.06

Jatkuva mittaus (katso kuva E)

Jatkuvaa mittausta käytetään mittojen siirtämiseen esim.
rakennuspiirustuksista. Jatkuvassa mittauksessa voi­daan mittaustyökalua siirtää suhteessa kohteeseen, jol­loin mittausarvo päivittyy 0,5 s välein. Voit esimerkiksi
siirtyä seinästä poispäin haluttuun etäisyyteen saakka,
todellinen etäisyys on jatkuvasti luettavissa.

Paina jatkuvaa mittausta varten näppäintä 4, kunnes
jatkuvan mittauksen merkki ”Con.” ilmestyy näyttöön.

Laukaise mittaustapahtuma
painamalla mittausnäppäintä 9.
Siirrä mittaustyökalua, kunnes
halutun etäisyyden arvo ilmes­tyy näytön alareunaan.

Painamalla mittausnäppäintä 9,
keskeytät jatkuvan mittauksen.

Sen hetken mittausarvo osoitetaan näytössä. Uusi mit­tausnäppäimen 9 painallus aloittaa jatkuvan mittauksen
alusta.

Kestomittaus kytkee automaattisesti pois 5 min kulut­tua. Viimeisin mittausarvo jää näkyviin näyttöön. Voit
päättää jatkuvan mittauksen ennenaikaisesti paina­malla näppäintä 4 tai 5 ja näin vaihtamalla mittaustilaa.

Epäsuora pituusmittaus (katso kuva F)

Epäsuoran pituusmittauksen tarkoitus on sellaisten
etäisyyksien mittaaminen, joita ei voida mitata suoraan,
koska säteiden edessä on este tai säteen heijastuksen
tarvitsema kohdepinta puuttuu. Oikea tulos saavute­taan vain, jos lasersäde ja mitattava matka muodosta­vat täsmälleen suoran kulman (Pythagoraan lauseke).

Kuvan esimerkissä tulee mitata pituus C. Tällöin täytyy
A ja B mitata. A ja C tulee muodostaa suoran kulman.

Paina epäsuoraa pituusmittausta varten näppäintä 5,
kunnes epäsuoran pituusmittauksen merkki ilmes­tyy näyttöön.

Mittaa kuten pituusmittauk­sessa etäisyys A. Varmista, että
matka A ja etsitty etäisyys C
muodostavat suoran kulman.
Mittaa seuraavaksi etäisyys B.
Lasersäde pysyy kytkettynä
kahden mittauksen välillä.

Varmista, että mittauksen vertailupiste (esim. mittaus­työkalun takareuna) on täsmälleen samassa kohdassa
kummassakin mittauksessa.

Toisen loppuunviedyn mittauksen jälkeen laskee laite
automaattisesti etäisyyden C. Viimeisimmän yksittäis­mittauksen arvo näkyy näytön alaosassa ja lopputulos

C ylhäällä.

Mittausarvon poistaminen

Painamalla poistonäppäintä 1 voit kaikissa mittaustoi­minnoissa poistaa viimeisenä mitatun yksittäisarvon.
Jos painat näppäintä toistuvasti poistuvat yksittäisar­vot käänteisessä järjestyksessä.

Muistitoiminnot

Muistissa oleva arvo säilyy mittaustyökalussa virran­katkaisun aikana.

Mittausarvojen tallennus/yhteenlasku

Paina muistiin lisäysnäppäintä
3, senhetkisen mittausarvon –
mittaustominnosta riippuen pi­tuus-, pinta- tai tilavuusarvon –
tallentamiseksi. Kun arvo on tal­lennettu ilmestyy näyttöön ”M”,
perässä oleva ”Add” vilkkuu ly­hyesti.

Jos muistissa jo on arvo, lisätään uusi arvo muistiin
yhteenlaskuna, edellyttäen kuitenkin, että mittasuureet
ovat samat.

Jos muistissa esim. on pinta-arvo ja kyseinen mittaus­arvo on tilavuusarvo, ei yhteenlaskua voida suorittaa.
Näytössä vilkkuu lyhyesti teksti ”Err.”.

Mittausarvojen vähennyslasku

Paina muistista vähennysnäppäintä 2, vähentääksesi
mittausarvo muistin arvosta. Kun arvo on vähennetty
ilmestyy näyttöön ”M”, perässä oleva ”Sub.” vilkkuu
lyhyesti.

Jos muistissa jo on arvo, voidaan uusi arvo vähentää
muistin sisällöstä vain edellyttäen, että mittasuureet ovat
samat (katso ”Mittausarvojen tallennus/yhteenlasku”).

Muistin näyttö

Paina muistin kytsunäppäintä
11, jotta muistissa oleva arvo
näytettäisiin. ”M=” tulee näyt­töön. Muistin sisällön ”M=”
näkyessä näytössä voidaan
arvo kaksinkertaistaa paina­malla muistiin lisäysnäppäintä 3
tai nollata painamalla muistista
vähennysnäppäintä 2.

Muistin tyhjennys

Muistin tyhjentämiseksi tulee ensin painaa muistin kut­supainiketta 11, jotta näyttöön ilmestyy merkki ”M=”.
Tämän jälkeen painat poistopainiketta 1 merkki ”M”
poistuu näytöstä.

74 | Suomi 1 609 929 J98 • 19.10.06

Työskentelyohjeita

Viat – Syyt ja korjaus

Vastaanottolinssi 20 tai lasersäteen ulostuloaukko 19
ei saa olla peitettynä mittauksen aikana.

Mittaustyökalua ei saa liikuttaa mittauksen aikana
(poikkeus: jatkuva mittaustoiminto). Aseta siksi mitta­ustyökalu mahdollisuuksien mukaan mittauspistettä
vasten tai päälle.

Mittaus tapahtuu lasersäteen keskipisteeseen, myös
viistoissa kohdepinnoissa.

Mittausalue riippuu valaistusolosuhteista ja kohdepin­nan heijastusominaisuuksista. Käytä lasersäteen
paremman näkyvyyden aikaansaamiseksi ulkotilassa ja
voimakkaassa auringonpaisteessa lasertarkkailulaseja
22 ja laserkohdetaulua 23 (lisätarvikkeita), tai varjosta
kohdepintaa.

Mittaukset läpinäkyviä (esim. lasi, vesi) tai heijastavia
pintoja vasten voivat johtaa virhemittauksiin. Samoin
voivat huokoiset tai muotoillut pinnat, eri lämpötilassa
olevat ilmakerrokset tai epäsuorat heijastumat vaikuttaa
mittausarvoon. Nämä vaikutukset johtuvat fysikaalisista
ilmiöistä, eikä mittaustyökalu pysty sulkemaan pois niitä.

Tähtäys kohdistusavun kanssa (katso kuva G)

Käyttämällä kohdistusapua 7 voidaan tähtäys pitkillä
etäisyyksillä helpottaa. Katso kohdistusapua pitkin
mittaustyökalun yläpinnassa. Lasersäde kulkee
samansuuntaisena tämän tähtäysviivan kanssa.

Mittaus vastetappia käyttäen
(katso kuvat B ja H)

Vastetapin 14 käyttö soveltuu esim., kun mitataaan
kulmista (huoneen lävistäjä) tai vaikeasti päästävistä
kohdista, kuten kierrekaihtimien kiskoista.

Työnnä vastetapin lukitus 15 sivuun, tapin ulos kääntä­mistä varten.

Aseta vertailutaso mittauksille vastetapin kanssa ja
paina näppäintä 10.

Käännä vastetappi 14 sisään painamalla sitä vastee­seen asti koteloon. Tappi lukkiutuu automaattisesti.

Syy Korjaus
Näyttö ”Hot” tai ”Cold” näytössä, mittaus

mahdoton.

Mittaustyökalu on poissa
käyttölämpötila-alueelta
– 10 °C ... + 50 °C.

Paristokunnon osoitus a syttyy

Paristojännite heikkenee
(mittaus on vielä mahdol­lista)

Paristokunnon osoitus a vilkkuu, mittausta ei
voida suorittaa.

Paristojännite liian alhainen Paristojen vaihto

Näytössä osoitukset ”Err.” ja ”––––”

Lasersäteen ja kohdepin­nan välinen kulma on liian
terävä.

Kohdepinta heijastaa liian
voimakkaasti (esim. peili)
tai liian heikosti (esim.
musta kangas) tahi ympä­ristön valo on liian kirkas.

Lasersäteen ulostuloaukko
19 tai vastaanottolinssi 20
on huuruinen (esim.
nopean lämpötilanmuutok­sen johdosta).

Näytössä vilkkuu osoitus ”Err.”

Eri mittasuureiden mitta­usarvojen yhteenlasku tai
vähennys

Mittaustulos on epäluotettava

Kohdepinta ei heijasta
yksiselitteisesti (esim. vesi,
lasi).

Odota, kunnes mittaus­työkalu on saavuttanut
käyttölämpötilan

Paristojen vaihto

Suurenna lasersäteen ja
kohdepinnan välinen
kulma

Käytä laserkohdetaulua
23 (lisätarvike)

Kuivaa lasersäteen ulos­tuloaukko 19 tai vastaan­ottolinssi 20 pehmeällä
kankaalla

Käytä yhteenlasua/
vähennystä vain saman­suureisilla mittayksiköillä

Peitä kohdepinta

Työskentely jalustan kanssa

Jalustan käyttö on välttämätöntä erityisesti suurem­milla etäisyyksillä. Mittaustyökalu voidaan kiinnittää
kotelon pohjassa sijaitsevasta 1/4"-kierteestään 21
yleismalliseen valokuvausjalustaan.

Aseta vertailutaso mittauksille jalustan kanssa ja paina
näppäintä 10 (vertailutasona kierre).

Lasersäteen ulostuloaukko
19 tai vastaanottolinssi 20
on peitetty.

Mittaustyökalu valvoo toiminnan oikeel­lisuutta jokaisen mittauksen yhteydes­sä. Jos vika todetaan, näytössä vilkkuu
vain viereinen tunnusmerkki. Tässä ta­pauksessa tai, jos ylläesitetyt korjaustoi­menpiteet eivät poistaneet vikaa, tulee
mittaustyökalu toimittaa asiakaspalve­luun.

Pidä lasersäteen ulostu­loaukko 19 ja vastaanot­tolinssi 20 vapaana

Suomi | 751 609 929 J98 • 19.10.06

Mittaustyökalun tarkkuuden tarkistus

Voit tarkistaa mittaustyökalun tarkkuuden seuraavalla
tavalla:

• Valitse pysyvästi muuttumaton mittausmatka väliltä
1 … 10 m, jonka mitan tiedät täsmälleen (esim.
huoneen leveys, ovenaukko).

• Mittaa tämä matka 10 kertaa peräkkäin.

Mittausvirhe saa olla korkeintaan ±3 mm. Tee mittauk­sista pöytäkirja, jotta myöhemmin voit vertailla tark­kuutta.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaite vain toimitukseen kuulu­vassa suojataskussa.

Pidä aina mittaustyökalu puhtaana.
Älä koskaan upota mittauslaitetta veteen tai muihin

nesteisiin.
Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä

puhdistusaineita tai liuottimia.
Käsittele erityisesti vastaanottolinssiä 20 samalla huo-

lella kuin silmälasia ja kameraa.
Jos ittauslaitteeseen huolellisesta valmistus- ja tes-

tausmenetelmästä huolimatta joskus tulisi vika, tulee
korjauksen suorittaa valtuutettu asiakaspalvelu.

Lähetä korjaustapauksessa mittaustyökalu suojalau­kussa 24 korjattavaksi.

Lisälaitteet/varaosat

Lasertarkkailulasit 22 . . . . . . . . . . . . . . . . . 0635-1490

Laser-kohdetaulu 23 . . . . . . . . . . . . . . . . . 0635-3120

Suojalaukku 24. . . . . . . . . . . . . . . . . . . . . . 0600-1450

Paristokotelon kansi 17 . . . . . . . . . . . . . . . 0600-1420

Vastetappi 14 . . . . . . . . . . . . . . . . . . . . . . . 0600-1430

Oikeus teknisiin muutoksiin pidätetään.

76 | Suomi 1 609 929 J98 • 19.10.06

Υποδείξεις ασφαλείας

Περιγραφή λειτουργίας

f Προσοχή – ταν χρησιµοποιηθούν διατάξεις

χειρισµού και ρύθµισης ή ακολουθηθούν
διαφορετικές διαδικασίες απ’ αυτές που
αναφέρονται εδώ, αυτ µπορεί να οδηγήσει
σε έκθεση σε επικίνδυνη ακτινοβολία.

f Το εργαλείο µέτρησης παραδίνεται µαζί µε

µια προειδοποιητική πινακίδα στην αγγλική
γλώσσα (στην απεικνιση του οργάνου
µέτρησης στη σελίδα µε τα γραφικά
χαρακτηρίζεται µε τον αριθµ 8).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Πριν την πρώτη εκκίνηση να κολλήσετε το

αυτοκλλητο στη γλώσσα της χώρας σας
που περιέχεται στη συσκευασία επάνω στην
αγγλική προειδοποιητική πινακίδα.

f Μην κατευθύνετε την ακτίνα λέιζερ επάνω

σε ανθρώπους ή ζώα και µη κοιτάζετε οι
ίδιοι/ίδιες στην ακτίνα λέιζερ, ακµη κι απ
µεγάλη απσταση. Αυτ το ηλεκτρικ

εργαλείο εκπέµπει ακτινοβολία λέιζερ
κατηγορίας 2 σύµφωνα µε το πρτυπο
EN 60825-1. Γι’ αυτ µπορεί, χωρίς να το
θέλετε, να τυφλώσετε άλλα, ξένα άτοµα.

f Μη χρησιµοποιήσετε τα γυαλιά παρατήρη-

σης λέιζερ σαν προστατευτικά γυαλιά. Τα

γυαλιά παρατήρησης λέιζερ χρησιµεύουν
για την καλύτερη αναγνώριση της ακτίνας
λέιζερ χωρίς, µως, να προστατεύουν απ
την ακτινοβολία λέιζερ.

f Μη χρησιµοποιείτε τα γυαλιά παρατήρησης

λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλο­φορία. Τα γυαλιά παρατήρησης λέιζερ δεν

προστατεύουν επαρκώς απ την υπεριώδη
ακτινοβολία (UV) και µειώνουν την αναγνώ­ριση των χρωµάτων.

f Να δίνετε το εργαλείο µέτρησης για

επισκευή οπωσδήποτε σε κατάλληλα
εκπαιδευµένο προσωπικ και µνο µε
γνήσια ανταλλακτικά. Μ’ αυτν τον τρπο

εξασφαλίζεται η διατήρηση της ασφαλούς
λειτουργίας του εργαλείου µέτρησης.

f Μην αφήσετε παιδιά να χρησιµοποιούν

ανεπιτήρητα το εργαλείο µέτρησης λέιζερ.

Μπορεί, χωρίς να το θέλουν να τυφλώσουν
άλλα πρσωπα.

Για να εργαστείτε µε το εργαλείο
µέτρησης µε ασφάλεια και χωρίς
κίνδυνο πρέπει πρώτα να διαβά­σετε καλά λες τις οδηγίες.

Φροντίζετε να είναι πάντοτε ευ­ανάγνωστες λες οι προειδοποιητικές
πινακίδες του εργαλείου µέτρησης.
∆ΙΑΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ.

Παρακαλούµε ξεδιπλώστε το διπλ εξώφυλλο
µε την απεικνιση του οργάνου µέτρησης κι
αφήστε το ξεδιπλωµένο κατά τη διάρκεια της
ανάγνωσης των οδηγιών χειρισµού.

Χρήση σύµφωνα µε τον προορισµ

Το εργαλείο µέτρησης προορίζεται για τη
µέτρηση αποστάσεων, µηκών, υψών και
διαστηµάτων καθώς και για τον υπολογισµ
επιφανειών και γκων. Το εργαλείο µέτρησης
είναι επίσης κατάλληλο για τον υπολογισµ
των έτοιµων δοµικών τµηµάτων στις
εσωτερικές και εξωτερικές κατασκευές.

Eλληνικά | 771 609 929 J98 • 19.10.06

Απεικονιζµενα στοιχεία

Τεχνικά χαρακτηριστικά

Η αρίθµηση των απεικονιζµενων στοιχείων
βασίζεται στην απεικνιση του εργαλείου
µέτρησης στη σελίδα γραφικών.

1 Πλήκτρο διαγραφής «C»
2 Πλήκτρο αφαίρεσης απ τη µνήµη «M–»
3 Πλήκτρο πρσθεσης στη µνήµη «M+»
4 Πλήκτρο µέτρησης µηκών και διαρκούς

µέτρησης

5 Πλήκτρο µέτρησης επιφανειών, γκων και

έµµεσης µέτρησης µηκών

6 Οθνη
7 Βοήθηµα ευθυγράµµισης
8 Προειδοποιητική πινακίδα λέιζερ

9 Πλήκτρο Μέτρηση
10 Πλήκτρο επιπέδου αναφοράς
11 Πλήκτρο κλήσης µνήµης «M=»
12 Πλήκτρο διαρκούς ακτίνας λέιζερ/

Αλλαγή µονάδας µέτρησης

13 Πλήκτρο ON/OFF
14 Πίρος αναστολής [οδήγησης]
15 Μανδάλωση πίρου αναστολής
16 Ασφάλεια του καπακιού θήκης µπαταρίας
17 Καπάκι θήκης µπαταρίας
18 Αριθµς σειράς
19 Έξοδος ακτίνας λέιζερ
20 Φακς λήψης
21 Σπείρωµα 1/4"
22 Γυαλιά παρατήρησης λέιζερ*
23 Πίνακας στχευσης λέιζερ*
24 Τσάντα προστασίας

Στοιχεία ένδειξης

a Ένδειξη µπαταρίας
b Τιµή µέτρησης/Αποτέλεσµα

c Μονάδα µέτρησης

d Επίπεδο αναφοράς της µέτρησης
e Λέιζερ σε λειτουργία

f Τιµή µεµονωµένης µέτρησης

(Μέτρηση µηκών: Αποτέλεσµα)

g Λειτουργίες µέτρησης

Μέτρηση µηκών
Μέτρηση επιφανειών
Μέτρηση γκων
Έµµεση µέτρηση µηκών

h Αποθήκευση τιµών µέτρησης

Ψηφιακς µετρητής αποστάσεων λέιζερ

Αριθµς ευρετηρίου HD 50
Περιοχή µέτρησης

A)

0,05 ... 50 m

Ακρίβεια µέτρησης

– τυπική
– µέγιστη

± 1,5 mm
± 3 mm

B)

Χρνος µέτρησης

– τυπικς
– µέγιστος

<0,5 s

4 s

Ελάχιστη µονάδα
ένδειξης

1 mm

Θερµοκρασία λειτουργίας – 10 °C ... +50 °C
Θερµοκρασία δια-

φύλαξης/αποθήκευσης

– 20 °C ... +70 °C

Μέγ. σχετική υγρασία
ατµσφαιρας 90 %

Κατηγορία λέιζερ 2
Τύπος λέιζερ 635 nm, <1 mW
∆ιάµετρος ακτίνας

λέιζερ (σε 25 °C) περίπου

– σε 10 m απσταση
– σε 50 m απσταση

Μπαταρίες

4 x 1,5 V LR03 (AAA)

6 mm

30 mm

Επαναφορτιζµενες
µπαταρίες

∆ιάρκεια ζωής µπαταρίας
περίπου

4 x 1,2 V KR03 (AAA)

30000 Μεµονω-

µένες µετρήσεις

Αυτµατη απζευξη µετά
απ περίπου
– Λέιζερ

20 s

– Εργαλείο µέτρησης

(χωρίς µέτρηση)

5 min

Βάρος σύµφωνα µε
EPTA-Procedure 01/2003

Προστασία (εκτς της
θήκης µπαταριών)

IP 54 (προστασία

απ σκνη και

0,18 kg

ψεκασµ µε νερ)

A) Η εµβέλεια αυξάνεται σο καλύτερα επιστρέφει
το φως λέιζερ απ την επιφάνεια του στχου
(σκέδαση, χι ανάκλαση) καθώς και σο πιο φωτειν
είναι το σηµείο λέιζερ σε σχέση µε τη φωτειντητα
του περιβάλλοντος (εσωτερικοί χώροι, ηµίφως).
Υπ δυσµενείς συνθήκες (π.χ. µέτρηση σε εξωτερι­κούς χώρους υπ ισχυρή ηλιακή ακτινοβολία) µπορεί
να χρειαστεί να χρησιµοποιήσετε τον πίνακα
στχευσης.

B) +0,1 mm/m υπ δυσµενείς συνθήκες π.χ. υπ
ισχυρή ηλιακή ακτινοβολία

Ο αριθµς σειράς 18 στην πινακίδα του
κατασκευαστή χρησιµεύει για τη σαφή αναγνώριση
του δικού σας εργαλείου µέτρησης.

*Εξαρτήµατα που απεικονίζονται ή περιγράφονται δεν
περιέχονται στη στάνταρ συσκευασία.

78 | Eλληνικά 1 609 929 J98 • 19.10.06

Λειτουργία

Τοποθέτηση/αντικατάσταση –
µπαταριών

Χρησιµοποιείτε αποκλειστικά µπαταρίες
αλκαλίου-µαγγανίου ή επαναφορτιζµενες
µπαταρίες.

Με στοιχεία επαναφορτιζµενων µπαταριών
1,2 V είναι εφικτές λιγτερες µετρήσεις απ’ τι
µε µπαταρίες 1,5 V.

Για να ανοίξετε το καπάκι της θήκης µπαταριών
17 πατήστε την ασφάλεια 16 προς τη φορά του
βέλους και ακολούθως αφαιρέστε το καπάκι
της θήκης µπαταριών. Τοποθετήστε τις
µπαταρίες που περιέχονται στη συσκευασία.
Τοποθετήστε τις µπαταρίες µε τη σωστή
πολικτητα, σύµφωνα µε το σχέδιο στο
εσωτερικ της θήκης µπαταριών.

Μλις εµφανιστεί το σύµβολο µπαταρίας για
πρώτη φορά, ττε µπορείτε να διεξάγετε
τουλάχιστο 100 µετρήσεις. Zταν το σύµβολο
µπαταρίας αναβοσβήνει, δεν µπορείτε να
µετρήσετε πλέον και πρέπει να αλλάξετε τις
µπαταρίες.

Αντικαθιστάτε ταυτχρονα λες τις µπαταρίες
µαζί. Να χρησιµοποιείτε πάντοτε µπαταρίες του
ίδιου κατασκευαστή και µε την ίδια
χωρητικτητα.

f Αφαιρέστε τις µπαταρίες απ το εργαλείο

µέτρησης ταν πρκειται να µην το χρησιµο­ποιήσετε για αρκετ καιρ. Οι µπαταρίες

µπορεί να διαβρωθούν και να αυτοεκφορτι­στούν.

Θέση σε λειτουργία

f Προστατεύετε το εργαλείο µέτρησης απ

υγρασία κι απ άµεση ηλιακή ακτινοβολία.

f Μην εκθέτετε το εργαλείο µέτρησης σε

ακραίες θερµοκρασίες ή διακυµάνσεις
θερµοκρασιών.

Θέση σε λειτουργία κι εκτς λειτουργίας

Για να θέσετε σε λειτουργία το εργαλείο µέτρ­ηση πατήστε το πλήκτρο ON/OFF 13. Η ακτίνα
λέιζερ δεν ενεργοποιείται αυτµατα ταν
θέτετε σε λειτουργία το εργαλείο µέτρησης.

Για να θέσετε εκτς λειτουργίας το εργαλείο
µέτρησης πατήστε το πλήκτρο ON/OFF 13.

Μετά απ περίπου 5 min χωρίς διεξαγωγή µιας
µέτρησης το εργαλείο µέτρησης τίθεται
αυτµατα εκτς λειτουργίας προστατεύοντας
έτσι τις µπαταρίες.

Σε περίπτωση που προηγουµένως είχε
αποθηκευτεί µια τιµή µέτρησης, αυτή
παραµένει αποθηκευµένη µετά την αυτµατη
απζευξη του εργαλείου µέτρησης. Μλις το
εργαλείο µέτρησης τεθεί εκ νέου σε
λειτουργία στην οθνη εµφανίζεται «M».

∆ιαδικασία µέτρησης

Το εργαλείο µέτρησης διαθέτει µια σειρά απ
διαφορετικές λειτουργίες µέτρησης, που
επιλέγονται µε πάτηµα του αντίστοιχου
πλήκτρου λειτουργίας (βλέπε «Λειτουργίες
µέτρησης»). Μλις το εργαλείο µέτρησης τεθεί
σε λειτουργία µεταβαίνει άµεσα στη λειτουργία
Μέτρηση µηκών.

Εκτς αυτού µπορείτε πατώντας το πλήκτρο
Επίπεδο αναφοράς 10 να επιλέξετε ανάµεσα σε
τέσσερα επίπεδα αναφοράς για τη µέτρηση
(βλέπε «Επιλογή επιπέδου αναφοράς»). Μλις
το εργαλείο µέτρησης τεθεί σε λειτουργία η
οπίσθια ακµή του εργαλείου µέτρησης έχει
προρυθµιστεί σαν επίπεδο αναφοράς.

Μετά την επιλογή της λειτουργίας µέτρησης
και του επιπέδου αναφοράς λα τα επµενα
βήµατα εκτελούνται µε πάτηµα του πλήκτρου
Μέτρηση 9.

Ακουµπήστε το εργαλείο µέτρησης µε το
επιλεγµένο επίπεδο µέτρησης στην επιθυµητή
γραµµή µέτρησης (π.χ. στον τοίχο).

Πατήστε το πλήκτρο Μέτρηση 9 για να
ενεργοποιήσετε την ακτίνα λέιζερ.

f Μην κατευθύνετε την ακτίνα λέιζερ επάνω

σε πρσωπα ή ζώα και µην κοιτάζετε οι
ίδιοι/οι ίδιες στην ακτίνα λέιζερ, ακµη κι
απ µεγάλη απσταση.

Στοχεύστε µε την ακτίνα λέιζερ την επιφάνεια
στχου. Για να διεξάγετε τη µέτρηση πατήστε
εκ νέου το πλήκτρο Μέτρηση 9.

Στη λειτουργία ∆ιαρκής µέτρηση καθώς και
ταν η διαρκής ακτίνα λέιζερ είναι ενεργοποιη­µένη η µέτρηση αρχίζει ήδη αµέσως µετά το
πρώτο πάτηµα του πλήκτρου Μέτρηση 9.

Η τιµή µέτρησης εµφανίζεται µετά απ 0,5 έως
4 s. Η διάρκεια της µέτρησης εξαρτάται απ
την απσταση, τις συνθήκες φωτισµού και τις
ανακλαστικές ικαντητες της επιφάνειας
στχου. Ο τερµατισµς της µέτρησης
σηµατοδοτείται µ’ ένα ακουστικ σήµα.
Η ακτίνα λέιζερ απενεργοποιείται αυτµατα
µλις τελειώσει ή µέτρηση.

Σε περίπτωση που η µέτρηση δεν θα διεξαχθεί το
αργτερο µέσα σε 20 s περίπου µετά τη
στχευση ττε η ακτίνα λέιζερ απενεργοποιείται
αυτµατα προστατεύοντας έτσι την µπαταρία.

Eλληνικά | 791 609 929 J98 • 19.10.06

Επιλογή επιπέδου αναφοράς
(βλέπε εικνες A–D)

Για τη µέτρηση µπορείτε να επιλέξετε µεταξύ
τεσσάρων επιπέδων αναφοράς:

• της πίσω ακµής του εργαλείου µέτρησης

(π. χ. για ακούµπισµα στον τοίχο),

• της πίσω ακµής του πίρου αναστολής 14

(π.χ. για µετρήσεις απ γωνίες),

• της µπροστινής ακµής του εργαλείου

µέτρησης (π. χ. για µετρήσεις απ την ακµή
ενς τραπεζιού),

• του σπειρώµατος 21 (π.χ. για µετρήσεις µε

τρίποδο).

Για την επιλογή του επιπέδου αναφοράς
πατήστε αλλεπάλληλα το πλήκτρο 10, µέχρι να
εµφανιστεί το επιθυµητ επίπεδο αναφοράς
στην οθνη. Μλις το ργανο µέτρησης τεθεί
σε λειτουργία το προρυθµισµένο επίπεδο
αναφοράς είναι η πίσω ακµή του.

Αλλαγή µονάδας µέτρησης

Για να εµφανίσετε τις τιµές µέτρησης µπορείτε
να αλλάξετε τη µονάδα µέτρησης ανά πάσα
στιγµή, ακµη και αν οι τιµές έχουν ήδη µετρη­θεί ή υπολογιστεί.

Για την εµφάνιση της τρέχ­ουσας τιµής µήκους µπο­ρείτε να επιλέξετε µια απ
τις τρεις διπλανές µονάδες
µέτρησης.

Τιµές µέτρησης επιφανει-

ών και γκων καθώς και
αποθηκευµένες τιµές µπορούν παρουσιαστούν
µνο σε «ft» ή «m».

Για να αλλάξετε τη µονάδα µέτρησης πατήστε
το πλήκτρο 12 µέχρι να εµφανιστεί µια νέα
µονάδα.

Η ρύθµιση της µονάδας µέτρησης παραµένει η
ίδια ταν θέτετε το εργαλείο µέτρησης σε
λειτουργία κι εκτς λειτουργίας.

∆ιαρκής ακτίνα λέιζερ

Αν χρειαστεί, µπορείτε να ρυθµίσετε το
εργαλείο µέτρησης στη λειτουργία ∆ιαρκής
ακτίνα λέιζερ. Γι’ αυτ πατήστε το πλήκτρο
∆ιαρκής ακτίνα λέιζερ 12. Στην οθνη ανάβει
διαρκώς η ένδειξη «LASER».

f Μην κατευθύνετε την ακτίνα λέιζερ επάνω

σε πρσωπα ή ζώα και µην κοιτάζετε οι
ίδιοι/οι ίδιες στην ακτίνα λέιζερ, ακµη κι
απ µεγάλη απσταση.

Η ακτίνα λέιζερ παραµένει ενεργς σ’ αυτήν τη
ρύθµιση επίσης και µεταξύ των µετρήσεων. Για
να µετρήσετε πατήστε µνο το πλήκτρο
Μέτρηση 9.

Για να απενεργοποιήσετε τη διαρκή ακτίνα
λέιζερ πατήστε πάλι το πλήκτρο 12 ή θέσετε το
εργαλείο µέτρησης εκτς λειτουργίας. Zταν
επαναθέσετε το εργαλείο µέτρησης σε
λειτουργία αυτ µεταβαίνει στην κανονική
λειτουργία και η ακτίνα λέιζερ εµφανίζεται
µνο ταν πατηθεί το πλήκτρο Μέτρηση 9.

Λειτουργίες µέτρησης

Μέτρηση µηκών

Για τη µέτρηση µηκών πατήστε το πλήκτρο 4,
µέχρι στην οθνη να εµφανιστεί η ένδειξη
µέτρησης µηκών .

Πατήστε µια φορά το πλήκ­τρο Μέτρηση 9 για στχευ­ση του στχου κι ακµη µια
φορά για διεξαγωγή της
µέτρησης.

Η τιµή µέτρησης δείχνεται
στο κάτω µέρος της οθνης.

Μέτρηση επιφανειών

Για τη µέτρηση επιφανειών πατήστε το
πλήκτρο 5, µέχρι στην οθνη να εµφανιστεί η
ένδειξη µέτρησης επιφανειών .

Στη συνέχεια µετρήστε το
µήκος και το πλάτος
[φάρδος] το ένα µετά το
άλλο, πως περιγράφεται
στη µέτρηση µηκών. Η
ακτίνα λέιζερ παραµένει
ενεργς µεταξύ των δυο
µετρήσεων.

Μλις τερµατιστεί η δεύτερη µέτρηση υπο­λογίζεται και εµφανίζεται αυτµατα η επιφά­νεια. Η τελευταία τιµή µέτρησης δείχνεται στο
κάτω µέρος της οθνης και το τελικ
αποτέλεσµα στο επάνω µέρος της.

Μέτρηση γκων

Για τη µέτρηση γκων πατήστε το πλήκτρο 5,
µέχρι στην οθνη να εµφανιστεί η ένδειξη
µέτρησης γκων .

Στη συνέχεια µετρήστε το
µήκος, το πλάτος και το
ύψος το ένα µετά το άλλο,
πως κατά τη µέτρηση
µηκών. Η ακτίνα λέιζερ
παραµένει ενεργς µεταξύ
των τριών µετρήσεων.

Μλις τερµατιστεί η τρίτη µέτρηση υπολογί­ζεται και εµφανίζεται αυτµατα ο γκος. Η
τελευταία τιµή µέτρησης δείχνεται στο κάτω
µέρος της οθνης και το τελικ αποτέλεσµα
στο επάνω µέρος της.

80 | Eλληνικά 1 609 929 J98 • 19.10.06

∆ιαρκής µέτρηση (βλέπε εικνα E)

Η διαρκής µέτρηση χρησιµοποιείται για τη
µεταφορά διαστάσεων, π.χ. απ δοµικά σχέδια.
Κατά τη διαρκή µέτρηση το εργαλείο µέτρησης
µπορεί να µετακινηθεί σχετικά ως προς το
στχο. Παράλληλα η τιµή ενηµερώνεται κάθε
0,5 s περίπου. Έτσι, για παράδειγµα, µπορείτε
να αποµακρυνθείτε απ έναν τοίχο µέχρι ένα
επιθυµητ σηµείο και ταυτχρονα να διαβάζετε
την τρέχουσα τιµή µέτρησης στην οθνη.

Για τη διαρκή µέτρηση πατήστε το πλήκτρο 4,
µέχρι στην οθνη να εµφανιστεί η ένδειξη
διαρκούς µέτρησης «Con.».

Πατήστε το πλήκτρο
Μέτρηση 9 για να ξεκινή­σετε τη διαδικασία µέτρη­σης. Μετακινήστε τώρα το
εργαλείο µέτρησης µέχρι
να εµφανιστεί η επιθυµητή
τιµή απστασης στο κάτω
µέρος της οθνης.

Με πάτηµα του πλήκτρου Μέτρηση 9 διακπ­τετε τη διαρκή µέτρηση. Η τρέχουσα τιµή
µέτρησης εµφανίζεται στην οθνη. Μλις
πατήσετε πάλι το πλήκτρο Μέτρηση 9 ξεκινά εκ
νέου η διαρκής µέτρηση.

Η διαρκής µέτρηση απενεργοποιείται αυτ­µατα µετά απ 5 min. Η τελευταία τιµή µέτρη­σης παραµένει στην οθνη. Μπορείτε να δια­κψετε προηγουµένως τη διαρκή µέτρηση µε
πάτηµα του πλήκτρου 4 ή 5 αλλάζοντας τη
λειτουργία µέτρησης.

Μετρήστε πως στη µέτρ­ηση µηκών την απσταση
A. ∆ώστε προσοχή, το
διάστηµα A και η ανα­ζητούµενη απσταση C να
σχηµατίζουν ορθή γωνία.

Μετρήστε ακολούθως την
απσταση B. Η ακτίνα λέιζερ παραµένει
ενεργς µεταξύ των δυο µετρήσεων.

∆ώστε προσοχή, το σηµείο αναφοράς της
µέτρησης (π.χ. η οπίσθια ακµή του εργαλείου
µέτρησης) να βρίσκεται και στις δυο µετρήσεις
ακριβώς στην ίδια θέση.

Μλις τερµατιστεί η δεύτερη µέτρηση
υπολογίζεται αυτµατα η απσταση C. Η
τελευταία τιµή µέτρησης δείχνεται στο κάτω
µέρος της οθνης και το τελικ αποτέλεσµα C
στο επάνω µέρος της.

∆ιαγραφή τιµών µέτρησης

Με πάτηµα του πλήκτρου διαγραφής 1
µπορείτε, σε λες τις λειτουργίες µέτρησης, να
διαγράψετε (να σβήσετε) την τελευταία
µεµονωµένη τιµή µέτρησης που εξακριβώθηκε.
Με αλλεπάλληλο πάτηµα του πλήκτρου
διαγράφονται µε αντίστροφη σειρά η µια µετά
την άλλη οι µεµονωµένες τιµές µέτρησης.

Λειτουργίες µνήµης

Zταν το εργαλείο µέτρησης τεθεί εκτς
λειτουργίας παραµένει αποθηκευµένη η τιµή
που βρίσκεται στην µνήµη.

Έµµεση µέτρηση µηκών
(βλέπε εικνα F)

Με την έµµεση µέτρηση µπορείτε να
µετρήσετε αποστάσεις οι οποίες δεν µπορούν
να µερηθούν άµεσα, επειδή κάποιο εµπδιο
βρίσκεται µέσα στη διαδροµή της ακτίνας
λέιζερ ή επειδή η επιφάνεια στχευσης δεν
διαθέτει ανακλαστικές ικαντητες. Zµως,
ακριβή αποτελέσµατα επιτυγχάνονται µνο
ταν η ακτίνα λέιζερ και η αναζητούµενη
απσταση σχηµατίζουν µεταξύ τους µια ακριβή
ορθή γωνία (Θεώρηµα του Πυθαγρα).

Στο απεικονιζµενο παράδειγµα πρέπει να
εξακριβωθεί το µήκος C. Γι’ αυτ πρέπει να
µετρηθούν A και B. A και C πρέπει να
σχηµατίζουν ορθή γωνία.

Για την έµµεση µέτρηση µηκών πατήστε το
πλήκτρο 5, µέχρι στην οθνη να εµφανιστεί η
ένδειξη έµµεσης µέτρησης .

Αποθήκευση/πρσθεση των τιµών µέτρησης

Πατήστε το πλήκτρο

αποθήκευσης-πρσθεσης

3, για να αποθηκεύσετε την

τρέχουσα τιµή µέτρησης –

ανάλογα µε την τρέχουσα

λειτουργία µέτρησης µια

τιµή µέτρησης µηκών,
επιφανειών ή γκων. Μλις αποθηκευτεί µια
τιµή στην οθνη εµφανίζεται «M», και απ πίσω
αναβοσβήνει για λίγο το «Add».

Σε περίπτωση που υπάρχει ήδη µια τιµή στη
µνήµη, ττε η νέα τιµή προστίθεται στο
περιεχµενο της µνήµης, µνο µως ταν
ταυτίζονται οι µονάδες µέτρησης.

Έτσι, για παράδειγµα, µια τιµή γκου δεν
µπορεί να προστεθεί σε µια τιµή επιφάνειας
που είναι αποθηκευµένη στη µνήµη. Στην
οθνη αναβοσβήνει για λίγο «Err.».

Eλληνικά | 811 609 929 J98 • 19.10.06

Αφαίρεση τιµών µέτρησης

Πατήστε το πλήκτρο αποθήκευσης αφαίρεσης
2, για να αφαιρέσετε την τρέχουσα τιµή
µέτρησης απ την τιµή στη µνήµη. Μλις
αφαιρεθεί η τιµή, στην οθνη εµφανίζεται «M»,
απ πίσω αναβοσβήνει για λίγο το «Sub.».

Σε περίπτωση που στη µνήµη βρίσκεται απο­θηκευµένη µια τιµή, ττε η νέα τιµή µπορεί να
αφαιρεθεί µνο ταν ταυτίζονται οι δυο µονά­δες µέτρησης (βλέπε «Αποθήκευση/πρσθεση
των τιµών µέτρησης»).

Ένδειξη τιµής µέτρησης

Πατήστε το πλήκτρο
κλήσης µνήµης 11, για να
εµφανιστεί η τιµή που
βρίσκεται στη µνήµη. Στην
οθνη εµφανίζεται «M=».
Zταν το περιεχµενο της

µνήµης «M=» δείχνεται
στην οθνη, ττε µπορείτε να το διπλασιάσετε
πατώντας το πλήκτρο αποθήκευσης­πρσθεσης 3 ή να το µηδενίσετε µε πάτηµα του
πλήκτρου αποθήκευσης-αφαίρεσης 2.

∆ιαγραφή (Σβήσιµο) της µνήµης

Για να διαγράψετε το περιεχµενο της µνήµης
πατήστε πρώτα το πλήκτρο κλήσης µνήµης 11,
για να εµφανιστεί στην οθνη «M=».
Ακολούθως πατήστε το πλήκτρο διαγραφής 1.
Στην οθνη δεν εµφανίζεται πλέον «M».

Υποδείξεις εργασίας

Κατά τη διάρκεια της µέτρησης δεν επιτρέπε­ται να είναι καλυµµένος ούτε ο φακς λήψης 20
ούτε η έξοδος της ακτίνας λέιζερ 19.

Κατά τη διάρκεια της µέτρησης το εργαλείο
µέτρησης δεν επιτρέπεται να µετακινηθεί
(εξαίρεση: λειτουργία διαρκούς µέτρησης). Γι’
αυτ να ακουµπάτε/να τοποθετείτε το εργα­λείο µέτρησης, κατά το δυνατ, στα σηµεία
µέτρησης.

Ή µέτρηση διεξάγεται στη µέση της ακτίνας
λέιζερ, ακµη και αν είναι λοξή η επιφάνεια
στχευσης.

Η περιοχή µέτρησης εξαρτάται απ τις συνθή­κες φωτισµού και τις ανακλαστικές ιδιτητες
της επιφάνειας στχευσης. Για την καλύτερη
παρατήρηση της ακτίνας λέιζερ ταν εργά­ζεστε σε εξωτερικούς χώρους και υπ ισχυρή
ηλιακή ακτινοβολία να φοράτε τα γυαλιά παρα­τήρησης λέιζερ 22 και να χρησιµοποιείτε τον
πίνακα στχευσης λέιζερ 23 (ειδικ εξάρτηµα),
ή να σκιάζετε την επιφάνεια στχευσης.

Zταν µετράτε µε προβολή της ακτίνας λέιζερ
επάνω σε διαφανείς επιφάνειες (π.χ. σε γυαλί ή
νερ) ή ταν η επιφάνεια αντικατοπτρίζει
ισχυρά, ττε µπορεί οι µετρήσεις να είναι
εσφαλµένες. Το ίδιο µπορεί να συµβεί, ταν η
τιµή µέτρησης επηρεάζεται απ πορώδεις
επιφάνειες ή επιφάνειες µε ανωµαλίες, απ
στρώµατα αέρα µε διαφορετικές θερµοκρασίες
ή έµµεσες αντανακλάσεις. Τα φαινµενα αυτά
εξαρτώνται απ φυσικούς παράγοντες και γι’
αυτ το εργαλείο µέτρησης δεν µπορεί να τους
εξουδετερώσει.

Στχευση µε βοήθηµα ευθυγράµµισης
(βλέπε εικνα G)

Με το βοήθηµα ευθυγράµµισης 7
διευκολύνεται η στχευση αποµακρυσµένων
στχων. Γι’ αυτ κοιτάξτε κατά µήκος της
επάνω πλευράς του εργαλείου µέτρησης. Η
διαδροµή της ακτίνας λέιζερ είναι παράλληλη
µ’ αυτήν την οπτική γραµµή.

Μέτρηση µε πίρο αναστολής
(βλέπε εικνες B και H)

Ο πίρος αναστολής 14 χρησιµοποιείται π.χ. για
µετρήσεις απ γωνίες (διαγώνιος χώρου) ή απ
δύσκολα προσιτές θέσεις, π.χ. απ ράγες ρολ.

Ωθήστε προς τα πλάγια την ασφάλεια 15 του
πίρου αναστολής, για να ξεδιπλώσετε τον πίρο.

Ρυθµίστε το επίπεδο αναφοράς για µέτρηση µε
πίρο αναστολής µε πάτηµα του πλήκτρου 10.

Για να κλείσετε τον πίρο αναστολής 14 πατήστε
τον τέρµα µέσα στο περίβληµα. Ο πίρος
ασφαλίζει αυτµατα.

Εργασία µε το τρίποδο

Η χρήση του τριπδου είναι αναγκαία ιδιαίτερα
για µετρήσεις µεγάλων αποστάσεων. Μπορείτε
να βιδώσετε το εργαλείο µέτρησης σ΄ ένα
τρίποδο απ το κοιν εµπριο µε το σπείρωµα
1/4" 21 που βρίσκεται στην κάτω πλευρά του
περιβλήµατος.

Ρυθµίστε το επίπεδο αναφοράς για µέτρηση µε
τρίποδο µε πάτηµα το πλήκτρου 10 (επίπεδο
αναφοράς Σπείρωµα).

82 | Eλληνικά 1 609 929 J98 • 19.10.06

Σφάλµατα – Αιτίες και θεραπεία

Αιτία Θεραπεία

Ένδειξη «Hot» ή «Cold» στην οθνη, ανέφικτη
µέτρηση

Το εργαλείο µέτρησης
βρίσκεται έξω απ την
επιτρεπτή θερµοκρα­σία λειτουργίας απ
– 10 °C έως +50 °C.

Εµφανίζεται η ένδειξη µπαταρίας a

Η τάση της µπαταρίας
εξασθενεί (µπορείτε
ακµα να µετρήσετε)

Η ένδειξη µπαταρίας a αναβοσβήνει, δεν
µπορείτε πλέον να µετρήσετε

Πολύ χαµηλή τάση
µπαταρίας

Οι ενδείξεις «Err.» και «––––» στην οθνη

Η γωνία µεταξύ ακτίνας
λέιζερ και στχου είναι
πολύ οξεία.

Περιµένετε µέχρι το
εργαλείο µέτρησης
να ανακτήσει τη
θερµοκρασία
λειτουργίας

Αλλάξτε µπαταρίες

Αλλάξτε µπαταρίες

Αυξήστε τη γωνία
µεταξύ ακτίνας
λέιζερ και στχου

Κατά τη διεξαγωγή της εκάστοτε
µέτρησης το εργαλείο µέτρησης
επιτηρεί την άριστη λειτουργία.
Σε περίπτωση που εξακριβωθεί
κάποια βλάβη, ττε στην οθνη

αναβοσβήνει µνο το διπλαν
σύµβολο. Σ΄ αυτήν την περίπτωση, ή ταν δεν
θα µπορέσετε να εξουδετερώσετε κάποια
βλάβη µε εφαρµογή των παραπάνω µέτρων,
ττε πρέπει να παραδώσετε το εργαλείο
µέτρησης στο Service.

Έλεγχος της ακρίβειας του εργαλείου
µέτρησης

Μπορείτε να εξακριβώσετε την ακρίβεια του
εργαλείου µέτρησης ως εξής:

• Επιλέξτε µια διαρκώς αµετάβλητη απσταση

µέτρησης µήκους 1 έως 10 m περίπου, της
οποίας γνωρίζετε το ακριβές µήκος (π.χ.
φάρδος του χώρου, άνοιγµα πρτας).

• Μετρήστε την απσταση 10 φορές τη µια

µετά την άλλη.

Το µέγιστο σφάλµα δεν επιτρέπεται να
υπερβαίνει ± 3 mm. Να καταχωρείτε τις
µετρήσεις για να µπορείτε αργτερα να
συγκρίνετε τα αποτελέσµατα.

Η επιφάνεια στχευσης
αντανακλά πολύ
δυνατά (π.χ. καθρέφ­της) ή πολύ αδύνατα

Χρησιµοποιήστε τον
πίνακα στχευσης
λέιζερ 23 (ειδικ

εξάρτηµα)
(π.χ. µαύρο υλικ), ή
πολύ ισχυρς φωτισµς
περιβάλλοντος.

Έχει θαµπώσει η
έξοδος ακτίνας λέιζερ

19 ή/και ο φακς λήψης
20 (π.χ. εξαιτίας πολύ

γρήγορης αλλαγής της

Στεγνώστε µ’ ένα

µαλακ πανί την

έξοδο της ακτίνας

λέιζερ 19 ή/και του

φακού λήψης 20
θερµοκρασίας).

Η ένδειξη «Err.» αναβοσβήνει στο επάνω
µέρος της οθνης

Πρσθεση/Αφαίρεση
τιµών µε διαφορετικές
µονάδες µέτρησης

Να προσθέτετε/να

αφαιρείτε µνο ίδιες

µονάδες µέτρησης

Αναξιπιστο αποτέλεσµα µέτρησης

Η επιφάνεια στχευσης
δεν αντανακλά σαφώς

Σκεπάστε την

επιφάνεια στχευσης
(π.χ. νερ, γυαλί).

Καλυµµένη έξοδος
ακτίνας λέιζερ 19 ή
καλυµµένος φακς
λήψης 20.

∆ιατηρείτε ελεύθερη

τη έξοδο ακτίνας

λέιζερ 19 ή/και το

φακ λήψης 20

Eλληνικά | 831 609 929 J98 • 19.10.06

Συντήρηση και Service

Συντήρηση και καθαρισµς

Να διαφυλάγετε και να µεταφέρετε το εργα­λείο µέτρησης µνο µέσα στην προστατευτική
τσάντα που το συνοδεύει.

Να διατηρείτε το εργαλείο µέτρησης πάντα
καθαρ.

Μη βυθίσετε το εργαλείο µέτρησης σε νερ ή
σε άλλα υγρά.

Καθαρίζετε τυχν ρύπους και βρωµιές µ’ ένα
υγρ, µαλακ πανί. Μη χρησιµοποιείτε µέσα
καθαρισµού ή διαλύτες.

Να περιποιείστε ιδιαίτερα το φακ λήψης 20 µε
την ίδια προσεκτικτητα που περιποιείστε τα
γυαλιά σας και/ή τη φωτογραφική σας µηχανή.

Αν παρ΄ λες τις επιµεληµένες µεθδους κατα­σκευής κι ελέγχου το εργαλείο µέτρησης στα­µατήσει κάποτε να λειτουργεί, ττε η επισκευή
του πρέπει να ανατεθεί σ΄ ένα εξουσιοδοτη­µένο κατάστηµα Service.

Το εργαλείο µέτρησης πρέπει να αποστέλλεται
για επισκευή µέσα στην προστατευτική θήκη 24.

Εξαρτήµατα/Ανταλλακτικά

Γυαλιά παρατήρησης λέιζερ 22 . . . . 0635-1490

Πίνακας στχευσης λέιζερ 23. . . . . . 0635-3120

Προστατευτική τσάντα 24 . . . . . . . . 0600-1450

Καπάκι θήκης µπαταρίας 17 . . . . . . . 0600-1420

Πίρος αναστολής [οδήγησης] 14 . . . 0600-1430

Τηρούµε το δικαίωµα αλλαγών.

84 | Eλληνικά 1 609 929 J98 • 19.10.06

Güvenlik Talimatı

Fonksiyon tanımı

f Dikkat – Burada belirtilen kullanım veya ayar

hükümlerine uyulmadığı veya başka yöntem­ler kullanıldığı takdirde cihazın çıkaracağı
ışınlar kullanıcı için tehlikeli olabilir.

f Bu ölçme cihazı İngilizce uyarı etiketi ile

teslim edilir (grafik sayfasındaki ölçme cihazı
şeklinde 8 numara ile işaretlennmiştir).

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f Lütfen ilk kullanımdan önce İngilizce uyarı

etiketinin üzerine kendi dilinizdeki etiketi
yapıştırın.

f Lazer ışınını başkalarına veya hayvanlara

doğrultmayın ve uzak mesafeden de olsa
lazer ışınına bakmayan. Bu ölçme cihazı

EN 60825-1 uyarınca 2. sınıf lazer ışını üretir.
Bu nedenle yanlışlıkla başka kişilerin gözlerinin
kamaşmasına ve zarar görmesine neden
olabilirsiniz.

f Lazer gözlüğünü güneş gözlüğü olarak

kullanmayın. Lazer gözlüğü insan gözünü lazer

ışınından korumaz, ancak lazer ışınının daha iyi
görülmesini sağlar.

f Lazer gözlüğünü güneş gözlüğü olarak veya

trafikte kullanmayın. Lazer gözlüğü mor ötesi

ışınlarına (UV) karşı tam olarak koruma
sağlamaz ve renk algılamasını azaltır.

f Ölçme cihazını sadece kalifiye uzmanlara ve

orijinal yedek parça kullanma koşulu ile
onartın. Bu yolla ölçme cihazının güvenliğini

her zaman sağlarsınız.

f Çocukların denetiminiz dışında lazerli cihazı

kullanmasına izin vermeyin. Çocuklar farkına

varmadan başkalarının gözlerini kamaştırarak
onlara zazar verebilirler.

Ölçme cihazı ile tehlikesiz biçimde
ve güvenle çalışabilmek için bütün
talimat hükümlerini okuyun. Ölçme
cihazı üzerindeki uyarı etiketlerin
hiçbir zaman görünmez hale

getirmeyin. BU GÜVENLİK TALİMATINI İYİ BİR
YERDE SAKLAYIN.

Lütfen ölçme cihazının bulunduğu kapağı açın ve
kullanım kılavuzunu okuduğunuz sürece bu kapağı
açık tutun.

Usulüne uygun kullanım

Bu ölçme cihazı uzaklıkların, uzunlukların, yüksek­liklerin, iki nesne arasındaki mesafelerin ölçülmesi
ile alanların ve hacimlerin hesaplanması için geliş-
tirilmiştir. Bu ölçme cihazı hem hem iç mekanlarda
hem de açık havada ölçme ve ölçü alma işlerine
uygundur.

Türkçe | 851 609 929 J98 • 19.10.06

Şekli gösterilen elemanlar

Teknik veriler

Şekli gösterilen cihaz elemanlarının numaraları ölç-
me cihazının şeklinin bulunduğu grafik sayfasında
bulunmaktadır.

1 Silme tuşu “C”
2 Hafıza-Çıkarma tuşu “M–”
3 Hafıza-Toplama tuşu “M+”
4 Uzunluk ve sürekli ölçüm tuşu
5 Alan, hacim ve endirekt uzunluk ölçme tuşu
6 Display
7 Doğrultma yardımcısı
8 Lazer uyarı etiketi

9 Ölçme tuşu
10 Referans düzlem tuşu
11 Hafızadan bilgi çağırma tuşu “M=”
12 Ayrı lazer ışını/ölçme birimi değiştirme tuşu
13 Açma/kapama tuşu
14 Dayama pimi
15 Dayama pimi kilidi
16 Batarya gözü kapak kilidi
17 Batarya gözü kapağı
18 Seri numarası
19 Lazer ışını çıkma yeri
20 Algılama merceği
21 1/4"-Diş
22 Lazer gözlüğü*
23 Lazer hedef tablası *
24 Koruyucu çanta

Gösterge elemanları

a Batarya göstergesi

b Ölçme değeri/Sonucu

c Ölçme birimi

d Ölçme için referans düzlem

e Lazer açık

f Tekil ölçme değeri göstergesi

(Uzunluk ölçümünde: Sonuç)

g Ölçme fonksiyonları göstergesi

Uzunluk ölçümü
Alan ölçümü
Hacim ölçümü
Endirekt uzunluk ölçümü

h Ölçme değerlerinin hafızaya alınması

Dijital lazerli uzaklıkölçer

Ürün kodu HD 50
Ölçme alanı

A)

0,05 ... 50 m

Ölçme hassaslığı

– Tipik
– Maksimum

± 1,5 mm

± 3 mm

B)

Ölçme süresi

– Tipik
– Maksimum

<0,5 s

4 s

En küçük gösterge birimi 1 mm
İşletme sıcaklığı – 10 °C ... +50 °C
Saklama sıcaklığı – 20 °C ... +70 °C
Maksimum nispi hava nemi 90 %
Lazer sınıfı 2
Lazer tipi 635 nm, <1 mW
Lazer ışını çapı

(25 °C’de) yak.

– 10 m uzaklıkltan
– 50 m uzaklıktan

Bataryalar
Aküler

4 x 1,5 V LR03 (AAA)
4 x 1,2 V KR03 (AAA)

6 mm

30 mm

Batarya kullanım ömrü, yak. 30000 Tekil ölçümler
Kesme otomatiği süersi, yak.

– Lazer

20 s

– Ölçme cihazı (Ölçüm

olmadan)

5 dak

Ağırlığı EPTA-Procedure
01/2003’e göre

Koruma türü
(Batarya gözü dışında)

IP 54 (Toza ve
püsküren suya

0,18 kg

karşı korunmalı)

A) Lazer ışını yüzeyden ne kadar iyi geri yansıtılırsa
(aynanın yansıtması gibi değil dağılıcı olarak) ve lazer
noktası ortam aydınlığına göre ne kadar aydınlıksa
(örneğin iç mekanlarda veya alaca karanlıklarda) lazer
ışınının erişim uzaklığı da o kadar büyük olur).
Elverişsiz koşullarda (örneğin açık havada şiddetli güneş
ışığı altında yapılan ölçmelerde) hedef tablasının kul­lanılması gerekli olabilir.

B) Örneğin şiddetli güneş ışığı altındaki elverişsiz
koşullarda +0,1 mm/m

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi
üzerindeki seri numarası 18 ile olur.

*Şekli gösterilen veya tanımlanan aksesuar standart
teslimat kapsamında değildir.

86 | Türkçe 1 609 929 J98 • 19.10.06

İşletme

Bataryaların takılması/değiştirilmesi

Sadece Alkali-Mangan bataryalar veya aküler
kullanın.

1,2-V-Akü hücreleri ile 1,5-V-Bataryalara oranla
daha az ölçme işlemi mümkündür.

Batarya gözü kapağını 17 açmak için batarya gözü
kapağı kilidini 16 ok yönüne bastırın ve batarya gözü
kapağını alın. Cihazla birlikte teslim edilen batarya­ları yuvalarına yerleştirin. Batarya gözü iç kısmındaki
işaretlere bakarak kutuplamayı doğru yapın.

Batarya sembolu önce Display’de gözüküyor , bu
durumda en azından daha 100 ölçüm yapabilirsiniz.
Batarya sembolu yanıp sönerse ölçme işlemi artık
mümkün değildir ve bataryaları değiştirmeniz
gerekir.

Daima bataryaların hepsini birden değiştirin. Aynı
üreticinin aynı kapasitedeki bataryalarını kullanın.

f Cihazınızı uzun süre kullanmayacaksanız

bataryaları cihazdan çıkarın. Uzun süre

kullanılmayan bataryalar oksitlenir ve
kendiliğinden boşalır.

Çalıştırma

f Ölçme cihazınızı nemden/ıslaklıktan ve

doğrudan güneş ışınından koruyun.

f Ölçme cihazını aşırı sıcak altında bırakmayın

veya aşırı sıcaklık değişmelerine uğraya-
bilecek bir yerde saklamayın.

Açma/kapama
Ölçme cihazını açmak için açma/kapama tuşuna

13 basın. Ölme cihazı açıldığında lazer ışını otoma-

tik olarak açılmaz.
Ölçme cihazını kapamak için açma/kapama

tuşuna 13 basın.
Yaklaşık 5 dakika kesme süresinden sonra

herhangi bir ölçme işlemi yapılmazsa ölçme cihazı
bataryaları korumak üzere otomatik olarak kapanır.

Bir ölçme değeri hafızaya alınınca, otomatik kesil­meye kadar muhafaza edilir. Ölçme cihazı tekrar
açılınca Display’de “M” gösterilir.

Ölçme işlemi

Ölçme cihazı çeşitli ölçme işlevlerine sahiptir, bu iş-
levleri ilgili fonksiyon tuşlarına basarak seçebilirsiniz
(Bakınız: “Ölçme fonksiyonları”). Açıldıktan sonra
ölçme cihazı uzunluk ölçümü fonksiyonunda bulunur.

Ayrıca referans düzlemi tuşuna 10 basarak dört
değişik referans düzleminde ölçme yapabilirsiniz
(Bakınız: “Referans düzleminin seçimi”). Açıldıktan
sonra ölçme cihazının arka kenarı referans düzlemi
olarak önceden ayarlıdır.

Ölçme fonksiyonunun ve referans düzleminin
seçilmesinden sonra bütün diğer işlem adımları
ölçme tuşuna 9 basmak suretiyle yapılır.

Ölçme cihazını seçilmiş bulunan referans düzlemi
ile istediğiniz ölçme çizgisine yerleştirin (Örneğin
duvara).

Lazer ışınını açmak için ölçme tuşuna 9 basın.

f Lazer ışınını kişilere ve hayvanlara doğrult-

mayın ve uzak mesafeden de olsa lazer
ışınına bakmayın.

Lazer ışınını ile hedef yüzeyini nişan alın. Ölçmeyi
tekrar başlatmak için yeniden ölçme tuşuna 9 basın.

Sürekli ölçüm fonksiyonunda ve ayrı lazer ışınları
açık durumda iken ölçme tuşuna 9 ilk basıldığında
ölçme işlemi başlar.

Ölçme değeri 0,5 – 4 saniye sonra gözükür. Ölçme
işleminin süresi uzaklığa, ışık koşullarına ve hedef
yüzeyin yansıtma özelliklerine bağlıdır. Ölçme işle-
minin sona erdiği bir sesli sinyalle bildirilir. Ölçme
işlemi sona erdikten sonra lazer ışını otomatik
olarak kapanır.

Nişan almadan kesme lazeri yaklaşık 20 saniye
içinde ölçme yapmazsa, lazer ışını bataryaları
korumak üzere otomatik olarak kapanır.

Referans düzlemlerin seçilmesi
(Bakınız: Şekiller A–D)

Ölçme işlemi için dört değişik referans düzleminden
birini seçebilirsiniz:

• ölçme cihazının arka kenarı (örneğin duvara

dayarken),

• dayama piminin 14 arka kenarı (örneğin

köşelerden ölçme yaparken),

• ölçme cihazının ön kenarı (örneğin bir masa

kenarından itibaren ölçme yaparken),

• diş 21 (örneğin sehpa ile ölçme için).
Referans düzlemini seçmek için tekrar referans düz-

lemi tuşuna 10 Display’de istenen referans düzlemi
gösterilinceye kadar basın. Ölçme cihazı her açılışta
cihazın arka kenarı referans düzlemi olarak ayarlıdır.

Ölçme biriminin değiştirilmesi

Ölçme değerleri göstermek için ölçülmüş hesap­lanmış değerler de dahil olmak üzere istediğiniz
zaman ölçme birimini değiştirebilirsiniz.

Güncel uzunluk ölçüm değer-
lerini göstermek için yandaki
üç ölçme biriminden birini
seçebilirsiniz.

Yüzey ve hacim değerleri ile
hafızaya alınmış değerler
sadece “ft” veya “m” olarak
gösterilebilir.

Ölçme birimini değiştirmek için 12 tuşuna yeni
ölçme birimi gösterilinceye kadar basın.

Ölçme birimi ölçme cihazının açılması veya kapan­masına kadar korunur.

Türkçe | 871 609 929 J98 • 19.10.06

Ayrı lazer ışını

Gerektiğinde ölçme cihazınızı ayrı lazer ışınlarına
çevirebilirsiniz. Bunu yapmak için ayrı lazer ışını
tuşuna 12 basın. Display’de “LASER” göstergesi
sürekli olrak yanar.

f Lazer ışınını kişilere ve hayvanlara doğrult-

mayın ve uzak mesafeden de olsa lazer
ışınına bakmayın.

Lazer ışını ölçme işlemleri sırasında bu ayarda
kalır, ölçme işlemi için sadece bir kez ölçme tuşuna
9 basmak gereklidir.

Ayrı lazer ışınını kapatmak için yeniden ayrı lazer
ışın tuşuna 12 basın veya ölçme cihazını kapatın.
Yeniden açıldığında ölçme cihazı normal işletim
durumunda bulunur, lazer ışını ancak ölçme tuşuna

9 basıldığında görünür.

Ölçme fonksiyonları

Uzunluk ölçümü

Display’de uzunluk ölçümü göstergesi görününceye
kadar, Uzunluk/Sürekli ölçme tuşuna 4 basın.

Ölçme tuşuna 9 nişan almak
üzere bir kez basın sonra
yeniden ölçme için basın.

Ölçme değeri Display’de
gösterilir.

Alan (yüzey) ölçümü

Display’de alan ölçümü göstergesi görününceye
kadar alan ölçümü için Alan/Hacim/Endirekt tuşuna
5 basın.

Daha sonra aynen uzunluk
ölçümünde olduğu gibi uzun­luğu ve genişliği arka arkaya
ölçün. Her iki ölçme işlemi
sırasında lazer ışın açık kalır.

İkinci ölçme işleminden sonra
alan otomatik olarak hesap-

lanır ve gösterilir. Son tekil değer Display’in altında,
sonuç üstünde gözükür.

Hacim ölçümü

Display’de hacim ölçümü göstergesi grönünceye
kadar, hacim ölçümü için Alan/Hacim/Endirekt
tuşuna 5 basın.

Daha sonra aynen uzunluk
ölçümünde olduğu gibi uzun­luğu, genişliği ve yüksekliği
arka arkaya ölçün. Her üç
ölçme işlemi sırasında da
lazer ışını açık kalır.

Üçüncü ölçme işleminden sonra hacim otomatik
olarak hesaplanır ve gösterilir. Son ölçme değeri
Display’in altında sonuç ise üstünde gözükür.

Sürekli ölçüm (Bakınız: Şekil E)

Sürekli ölçüm örneğin yapı planı ölçülerinin
aktarılmasına yarar. Sürekli ölçümde ölçme cihazı
nispeten hedefe göre hareket ettirilebilir ve bu du­rumda ölçme değeri yaklaşık her 0,5 saniyede
güncelleştirilir. Örneğin bir duvara olan istediğiniz
uzaklığı güncel olarak okuyabilirsiniz.

Display’de sürekli ölçüm göstergesi gözükünceye
kadar, sürekli ölçüm için Uzunluk/Sürekli ölçüm
tuşuna 4 “Con.” basın.

Ölçme işlemini başlatmak için
ölçme tuşuna 9 basın.
İstediğiniz uzaklık değeri
Display’in altında
görününceye kadar ölçme
cihazını hareket ettirin.

Ölçme tuşuna 9 basmak suretiyle sürekli ölçümü
kesersiniz. Güncel ölçme değeri Display’de
gösterilir. Ölçme tuşuna 9 yeniden basıldığında
sürekli ölçüm yeniden başlar.

Sürekli ölçüm Kesme-Sürekli ölçümden yaklaşık
5 dakika sonra otomatik olarak kesilir. Son ölçme
değeri Display’de gösterilir. Sürekli ölçümü daha
önce kesme için Uzunluk/Sürekli ölçüm tuşuna 4
veya Alan/Hacim/Endirekt tuşuna 5 basmak
suretiyle ölçme fonksiyonunu değiştirebilirsiniz.

Endirekt uzunluk ölçümü (Bakınız: Şekil F)

Endirekt uzunluk ölçümü lazer ışının önünde bir
engel bulunduğu veya hedef yüzeyde yasıtıcının
bulunmadığı durumlarda yapılır. Bu gibi ölçümlerde
kusursuz sonuçlar ancak lazer ışını aranan
uzaklığa tam dik açılı olursa mümkündür (Pisagor
teoremi).

Şekli gösterilen örnekte C uzunluğu belirlenebilir.
Bunun için A ve B’nin ölçülmesi gerekir. A ve C
birbirleri ile dik açıda bulunmalıdır.

Display’de endirekt uzunluk ölçümü göstergesi
görününceye kadar, Alan/Hacim/Endirekt ölçme
tuşuna 5 basın.

Bir uzunluk ölçümünde
olduğu gibi A a ile uzaklığı
ölçün. A Uzaklığının ve C
uzaklığının birbirlerine dik
açıda olmasına dikkat edin.
Daha sonra B ile uzaklığını
ölçün. Her iki ölçme işlemi
sırasında lazer ışını açık
kalır.

Ölçme işleminin referans noktasının (örneğin ölçme
cihazının arka kenarının) her iki ölçme işlemi
sırasında da aynı yerde olmasına dikkat edin.

İkinci ölçme işlemi tamamlandıktan sonra C
uzaklığı otomatik olarak hesaplanır. Son tekil ölçme
değeri Display’in altında C sonucu ise üstünde
gözükür.

88 | Türkçe 1 609 929 J98 • 19.10.06

Ölçme değerlerinin silinmesi

Silme tuşuna 1 basmak suretiyle bütün ölçme fonk­siyonlarında son tekil ölçme değerini silebilirsiniz.
Silme tuşuna tekrar tekrar basıldığında tekil ölçme
değerleri ters sıra ile silinir.

Hafızaya alma fonksiyonları

Ölçme cihazı kapandığında hafızada bulunan
değer muhafaza edilir.

Ölçme değerlerinin hafızaya alınması/
Toplanması

Güncel ölçme değerlerini
hafızaya almak için – güncel
olan uzunluk, alan veya
hacim ölçme fonksiyonlarına
göre – Hafızaya alma/
Toplama tuşuna 3 basın. Bir
değer hafızaya alındığında

Display’de “M” gözükür, “Add” ise arkasından
kısa süre yanıp söner.

Hafızada bir değer varsa, yeni değer de hafıza
içeriğine alınır, ancak ölçme birimlerinin aynı olması
gerekir.

Örneğin hafızada bir alan değeri bulunuyorsa ve
güncel değer hacim değeri ise toplama mümkün
olmaz. Display’de kısa bir süre “Err.” yanıp söner.

Ölçme değerlerinin çıkarılması

Güncel ölçme değerini hafıza değerinden çıkarmak
için Hafıza/Çıkarma tuşuna 2 basın. Bir değer
çıkarıldığında Display’de “M” gözükür, “Sub.” ise
arkadan kısa süre yanıp söner.

Bir değer hafızaya alındığında yeni ölçme değeri
ancak ölçme birimleri aynı ise çıkarılabilir (Bakınız:
“Ölçme değerleri hafızaya alma/Toplama”).

Hafıza değerinin gösterilmesi

Hafızada bulunan değeri
görebilmek için hafıza
çağırma tuşuna 11 basın.
Display’de “M=” gözükür.
Hafıza içeriğinde Display’de
“M=” gösterilirse, onu hafıza-
toplama tuşuna 3 basarak

ikiye katlayabilirsiniz veya hafıza-çıkarma tuşuna 2
basarak sıfırlayabilirsiniz.

Hafızanın silinmesi

Hafıza içeriğini silmek için önce hafıza çağrım
tuşuna 11 basın. Display’de “M=” gözükür. Daha
sonra silme tuşuna 1 basın; Display’de artık “M”
gösterilmez.

Çalışırken dikkat edilecek hususlar

Algılama merceği 20 ve lazer ışını çıkışı 19 ölçme
işlemi sırasında kapatılmamalıdır.

Ölçme cihazı ölçme işlemi sırasında hareket
ettirilmemelidir (Sürekli ölçüm fonksiyonu hariç). Bu
nedenle ölçme cihazını ölçülecek noktaya sağlam
biçimde dayayın.

Hedef yüzey eğimli nişan alınmış olsa bile ölçme
işlemi lazer ışınının merkezinden yapılır.

Ölçme alanı ışık koşulları ile hedef yüzeyin
yansıtma özelliğine bağlıdır. Açık havada ve şiddetli
güneş ışığı altında çalışırken lazer ışınını daha iyi
görebilmek için lazer gözlüğü 22 ve lazer hedef
tablası 23 (aksesuar) kullanın veya hedef yüzeyi
kapatın.

Saydam yüzeyleri (örneğin cam, su) veya çok fazla
yansıtma yapan yüzeyleri ölçerken hatalı ölçme
sonuçları ortaya çıkabilir. Aynı şekilde gözenekli,
değişik yapılı, hava katmanlı, değişik sıcaklıklı
yüzeyler ile endirekt algılanan yansımalar da ölçme
değerlerini olumsuz yönde etkileyebilir. Bu etkiler
fiziksel nitelikler olup ölçme cihazı tarafından
giderilemez.

Doğrultma yardımcısı ile nişan alma
(Bakınız: Şekil G)

Doğrultma yardımcısı 7 yardımı ile uzak
mesafelerdeki nişan alma işlemi kolaylaştırılabilir.
Bunun için ölçme cihazının üst tarafından
doğrultma yardımcısı boyunca bakın. Lazer ışını bu
bakış çizgisine paralel gider.

Dayama pimi ile ölçme (Bakınız: Şekiller B ve H)

Dayama piminin 14 kullanımı örneğin köşelerin
(mekan köşegeni) veya makaralı raylı sistemler gibi
erişilmesi zor olan yerlere uygundur.

Pimi açmak için dayama piminin kilidini 15 yana itin.
Referans düzlemi tuşuna 10 basmak suretiyle

doğrultma yardımcılı ölçme işlemleri için referans
düzlemini uygun konuma ayarlayın.

Dayama pimini 14 kapatmak için sonuna kadar
gövde içine bastırın. Pim otomatik olarak kilitlenir.

Sehpa ile çalışmak

Sehpanın kullanılması özellikle uzak mesafelerde
gereklidir. Ölçme cihazını 1/4"-Diş 21 ile piyasada
bulunan bir fotoğraf sehpasının gövdesinin alt
kısmına vidalayabilirsiniz.

Sehpa ile ölçme yapmak için referans düzlemini
referans düzlemi tuşuna 10 basmak suretiyle uygun
biçimde ayarlayın (Referans düzlemi dişi).

Türkçe | 891 609 929 J98 • 19.10.06

Hataların nedenleri ve giderilmeleri

Nedeni Giderilmesi
Display’de “Hot” veya “Cold” göstergesi

görülüyor, ölçme mümkün değil

Ölçme cihazı – 10 °C ...
+50 °C derecelik işletim
sıcaklığı dışında.

Batarya göstergesi a gözükür

Ölçme cihazı normal
işletim sıcaklığına kavu-
şuncaya kadar bekleyin

Ölçme cihazının hassaslık kontrolü

Ölçme cihazının hassaslığını şu şekilde kontrol
edebilirsiniz:

• Uzunluğu tarafınızdan tam olarak bilinen ve
değişmeyen 1 –10 m arasında bir uzaklık seçin
(örneğin mekan genişliği, kapı açıklığı).

• Bu mesafeyi 10 kez arka arkaya ölçün.

Ölçme hatası ± 3 mm maksimum olmalıdır. Daha
sonra tekrar karşılaştırma yapabilmek için ölçüm
sonuçlarını bir tutanağa geçirin.

Batarya gerilimi düşüyor
(ölçme henüz mümkün)

Batarya göstergesi a yanıp-sönüyor, ölçme
artık mümkün değil

Batarya gerilimi çok
düşük

Gösterge “Err.” ve “––––” Display’de

Lazer ışını ile hedef
arasındaki açı çok dar.

Hedef yüzey çok fazla
yansıtma yapıyor (örneğin
ayna) veya çok az
yansıtma yapıyor (örneğin
siyah renkli madde) veya
çevre ışığı çok şiddetli.

Lazer ışını çıkışı 19
buğulu veya algılama
merceği 20 buğulu
(örneğin aşırı sıcaklık
değişiklikleri nedeni ile).

Gösterge “Err.” Display’in üstünde yanıp
sönüyor

Bataryaları değiştirin

Bataryaları değiştirin

Lazer ışını ile hedef
arasındaki açıyı
büyütün

Lazer hedef tablası 23
(aksesuar) kullanın

Yumuşak bir bez veya
havlu ile lazer ışını çıkı-
şını 19 veya algılama
merceğini 20 kurulayın

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima birlikte teslim edilen
koruyucu çanta içinde saklayın ve taşıyın.

Ölçme cihazını daima temiz tutun.
Ölçme cihazını hiçbir zaman suya veya başka

sıvılara daldırmayın.
Kirleri ve pislikleri nemli, temiz bir bezle silin.

Deterjan veya çözücü madde kullanmayın.
Özellikle algılama merceğinin 20 bakımını dikkatli

biçimde, gözlükle veya bir fotoğraf makinesinin
merceği için kullanılacak bir araçla yapın.

Dikkatli üretim ve test yöntemlerine rağmen cihazı-
nız arıza yapacak olursa, onarımını yetkili bir müş­teri servisinde yaptırın.

Onarılması gerektiğinde ölçme cihazını koruyucu
çanta 24 içinde yollayın.

Ölçme değerlerinin farklı
ölçme birimleri ile toplan­ması ve çıkarılması

Ölçme sonucu güvenilir değil

Hedef yüzey açık biçimde
yansıtma yapıyor
(örneğin su, cam).

Lazer ışını çıkışı 19 veya
algılama merceği 20
kapalı.

Ölçme cihazı her ölçme işleminde
işlevlerin kusursuz olup olmadığını
kontrol eder. Bir hata tespit edilince
Display’de sadece yandaki sembol
yanıp söner. Bu durumda veya
yukarıda anılan yöntemlerle hatalar
giderilemiyorsa, ölçme cihazını
müşteri servisine yollayın.

90 | Türkçe 1 609 929 J98 • 19.10.06

Sadece aynı ölçme
birimli ölçme değerle-
rini toplayın ve çıkarın

Hedef yüzeyi kapatın

Lazer ışını çıkışını 19
ve algılama merceğini

20 açık tutun

Akesesuar/Yedek parça

Lazer gözlüğü 22 . . . . . . . . . . . . . . . . . 0635-1490

Lazer hedef tablası 23 . . . . . . . . . . . . . 0635-3120

Koruyucu çanta 24 . . . . . . . . . . . . . . . . 0600-1450

Batarya kapağı gözü 17 . . . . . . . . . . . . 0600-1420

Dayama pimi 14 . . . . . . . . . . . . . . . . . . 0600-1430

Değişiklik haklarımız saklıdır.

安全上のご注意

機能説明

f ご注意 – ここに記載された操作 – 調整機器以外の

機器を使用したり、指定以外の方法でお取り扱い
になったりすると、危険な電磁波を放出する恐れ
があります。

f メジャーリングツールには英語の警告ラベルが貼

られています（イラストページ上では 8 で表示さ
れています）。

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f 初めてご使用になる前に、ご使用国の言語で記載

されたラベル（同梱）を英語の警告ラベル上に
貼ってください。

メジャーリングツールを安全にご使用
いただくために、注意事項をすべてよ
くお読みください。 メジャーリングツー
ルに貼示された警告ラベルは常に読み
やすい状態にしておいてください。 お読
みになった後は、この取扱説明書を大
切に保管してください。

わからないことが起きたときは、必ず読み返してく
ださい。

用途

このメジャーリングツールは距離、長さ、高さ、間
隔および面積、容積 体積の測定に使用します。 このメ
ジャーリングツールは、屋内および屋外における寸
法測定に適しています。

f レーザー光を人や動物に向けないでください。 距

離が離れている場合にもレーザー光を覗かないで
ください。 このメジャーリングツールはレーザー
クラス 2（EN 60825-1 準拠）のレーザー光を発光
します。 レーザー光が他者の目に入ると視力に影
響を及ぼす場合があります。

f レーザーメガネを保護メガネとして使用しないで

ください。 レーザーメガネはレーザー光の視認を
助けるものであり、レーザー光から目を保護する
ものではありません。

f レーザーメガネをサングラスとして使用したり、

道路交通上で着用したりしないでください。 レー
ザーメガネでは紫外線からの完全な保護はおこな
えません。 また、レーザーメガネは色の認識力を
低下させます。

f 修理は、必ず認定サービスセンターにお申し付け

ください。 また、必ずボッシュ純正部品を使用し
てください。 これによりメジャーリングツールの
安全性維持が確実におこなわれます。

f 目の届かない場所でお子様にレーザーメジャーリ

ングツールを使用させないでください。 レーザー
光が他者の目に入ると視力に影響を及ぼす場合が
あります。

日本語 | 911 609 929 J98 • 19.10.06

構成図の内容

仕様

以下の番号はイラストページのメジャーリングツー
ル構成図に一致しています。

1 クリアボタン『C』
2 メモリ減算ボタン『M –』
3 メモリ加算ボタン『M+』
4 距離測定 / 連続測定ボタン
5 測定モード選択ボタン
6 ディスプレイ
7 ガイドライン
8 レーザー警告ラベル

9 測定スタートボタン
10 測定基準点選択ボタン
11 メモリ読取りボタン『M=』
12 レーザー光連続照射 /

測定単位の切り替え用ボタン

13 電源スイッチ
14 ストッパーピン
15 ストッパーピンロック
16 電池収納カバーロック
17 電池収納カバー
18 シリアルナンバー
19 レーザー出力部
20 受光レンズ
21 1/4"- ネジ穴
22 レーザーメガネ*
23 レーザーターゲットパネル *
24 保護ケース

ディスプレイ

a 電池交換サイン

b 測定値 / 結果表示

c 測定単位表示

d 測定基準点表示

e レーザー光連続照射表示

f 測定各値表示（距離測定の場合を除く）

g 測定モード表示

距離測定
面積測定
容積 体積測定
辺測定

デジタルレーザーメーター
製品番号
測定範囲

A)

HD 50

0.05 ... 50 m

測定精度

– 通常測定時
– 最大測定時

±1.5 mm
±3 mm

測定時間

– 通常測定時
– 最大測定時

最小測定単位
使用温度範囲
保管温度範囲
最大相対湿度

– 10 °C ... +50 °C
– 20 °C ... +70 °C

<0.5 秒

4 秒

1 mm

90 %

レーザークラス
レーザーの種類

635 nm, <1 mW

レーザー径（25 ℃ の場合 )
約

– 距離 10 m の場合
– 距離 50 m の場合

乾電池
バッテリー

4 x 1.5 V LR03 (AAA)

4 x 1.2 V KR03 (AAA)

6 mm

30 mm

電池寿命　約 30000 回
自動電源オフ

– レーザー光

20 秒

– 本体（測定をおこなわな

かった場合）

5 分

重量（EPTA-Procedure

01/2003 準拠）

0.18 kg

保護クラス

（電池収納部を除く） IP 54 ( 防滴型 )

A) 測定可能範囲は測定対象物表面からの反射状態および使
用環境の明暗度により異なります。 測定対象物表面からの
レーザー光の拡散反射が確保され（鏡反射ではありません）、
レーザー光と周囲環境の明るさの差が大きいほど（室内、暗
い場所等）、その測定能力を発揮します。
測定に不利な環境（強い直射日光の当たる屋外等）で測定を
おこなう場合には、必要に応じターゲットパネルをご使用く
ださい。

B) 強い直射日光下などの測定に不利な環境下で測定する場
合には、+0.1mm/m の誤差が生じます。

お客様のメジャーリングツールのシリアルナンバー 18 は銘
板上に記載されています。

B)

2

h 測定値の保存 / 加算 / 減算表示

*イラストもしくは記述されたアクセサリーの全てが標準付属

品に入っているとは限りません。

92 | 日本語 1 609 929 J98 • 19.10.06

操作

電池の取り付け・交換

アルカリマンガン乾電池を使用してください。

1.5 V 乾電池をご使用になると、1.2 V バッテリー電
池を使用した場合より多い回数の測定がおこなえま
す。

電池収納部のロック 16 を矢印の方向に押し、電池収
納部カバー 17 を取り外してください。 付属の乾電池
を装着してください。　この際、電池収納部内の表
示に従い、電池の向きに注意してください。

測定手順
このメジャーリングツールでは、それぞれの機能ボ

タンを押すことにより様々な測定機能がご使用いた
だけます（『測定機能』参照）。 電源を入れると、メ
ジャーリングツールは自動的に距離測定モードとな
ります。

さらに、測定基準点選択ボタン 10 を押すことで、4
種類の測定基準点を選択することも可能です（『基準
点の選択』参照）。 電源を入れるとメジャーリング
ツールの後方端部が基準点となります。

測定機能および基準点を選択すると、その後の測定
作業はすべて測定スタートボタン 9 を押すだけでおこ
なえます。

ディスプレイに電池交換サイン が表示された場
合、残り約 100 回の測定が可能です。 電池交換サイン
が点滅した場合、電池を交換しなければ測定はおこ
なえません。

電池交換の際には、常に新しい電池をセットで同時
に交換してください。 この際、メーカーおよび容量の
異なる電池を同時に使用しないでください。

f 長期間にわたってメジャーリングツールをご使用

にならない場合には、ツールから電池を取り出し
ておいてください。 長期間にわたって放置される
と、電池の腐食および自然放電につながることが
あります。

使用方法説明

f メジャーリングツールを水分や直射日光から保護

してください。

f 極度に温度の高いまたは低い環境下、または極度

な温度変化のある場所でメジャーリングツールを
使用しないでください。

スイッチ on/off
メジャーリングツールの電源を 入れる には、電源ス

イッチ 13 を押してください。 メジャーリングツール
の電源を入れた時点では、まだレーザー光は照射さ
れません。

メジャーリングツールの電源を 切る には、電源ス
イッチ 13 を押してください。

測定後そのままにしておくと、約 5 分後に電源が切れ
ます。 これにより電池の消耗を防ぎます。

測定値が保存されていれば、自動的に電源が切れて
もこの値は保存されます。 再度メジャーリングツール
の電源を入れると、メジャーリングツールのディス
プレイには 『M』 が表示されます。

選択したメジャーリングツール基準点を任意の測定
線（壁など）にあててください。

レーザー光の電源を入れるには、測定スタートボタ
ン 9 を押してください。

f レーザー光を人や動物に向けないでください。 距

離が離れている場合にもレーザー光内を覗かない
でください。

レーザー光を目標面にあててください。 レーザー光の
電源を切るには、測定スタートボタン 9 を再度押して
ください。

連続測定モードおよび連続レーザー照射機能が起動
されている場合、測定スタートボタン 9 を 1 回押す
だけで測定がおこなえます。

0.5 ～ 4 秒後、測定値が表示されます。 測定の所要時
間は距離、周囲の明るさ、目標面の反射特性により
異なります。 信号音が鳴り、測定が完了したことを知
らせます。 測定が完了するとレーザー光は自動的に切
られます。

照準後、何の測定もおこなわれなかった場合、約 20
秒後にレーザー光は切れます。 これにより電池の消耗
を防ぎます。

基準点の選択 （図 A–D 参照 )
測定時には 4 種類の基準点を選択することが可能で

す。

• メジャーリングツールの後方端部　（壁にあてる

場合など）、

• ストッパーピンの後方端部 14 （空間の隅から測

定する場合など）、

• メジャーリングツールの前方端部　（テーブル角

から測定する場合など）、

• ネジ穴 21 （三脚を使用して測定する場合など）。

基準点を選択する際には、ディスプレイ上に任意の
基準点が表示されるまで基準点選択ボタン 10 を繰り
返し押してください。 本体使用後に再び電源を入れた
場合、メジャーリングツールの後方端部が基準点と
なります。

日本語 | 931 609 929 J98 • 19.10.06

測定モードの変更

面積測定

測定値の表示時には、常時測定単位を切り替えるこ
とができます。これは既に測定した値や計算された
値に関しても同様です。

現行の長さ測定値を表示する
際には、左の 3 種類の測定単
位から選択できます。

面積および体積および保存測
定値は、 『ft』 または 『m』 の中
から、表示単位を選択するこ
とができます。

測定単位を選択するには、任意の測定単位が表示さ
れるまでボタン 12 を繰り返し押してください。

メジャーリングツールのスイッチを入れたり切った
りした場合にも測定モードの設定は維持されます。

連続レーザー照射
必要に応じて連続レーザー照射もおこなえます。 この

場合、レーザー光連続照射ボタン 12 を押してくださ
い。 ディスプレイ上に 『LASER』 が継続的に表示さ
れます。

f レーザー光を人や動物に向けないでください。 距

離が離れている場合にもレーザー光内を覗かない
でください。

このモードを設定した場合、各測定作業の間にも継
続してレーザーが照射されます。 測定時には測定ス
タートボタン 9 を 1 回押すだけで測定がおこなえま
す。

面積測定をおこなう際には、ディスプレイ上に面積
測定マーク が表示されるまで、測定モード選択ボ
タン 5 を繰り返し押してください。

この後、距離測定をおこなう
要領で長さおよび幅を続けて
測定します。 それぞれの測定作
業の間にもレーザー光は照射
されたままとなります。

2 回目の測定が完了した時点
で面積が自動的に計算され、

表示されます。 最終的な測定値がディスプレイ下部に
表示され、測定結果は上部に表示されます。

容積 体積測定
容積 体積測定をおこなう際には、ディスプレイ上に

容積 体積測定マーク が表示されるまで、測定
モード選択ボタン 5 を繰り返し押してください。

この後、距離測定をおこなう
要領で長さ、幅、高さを続け
て測定します。 それぞれの測
定作業の間にもレーザー光は
照射されたままとなります。

3 回目の測定が終了した時点で
容積 体積が自動的に計算され、

表示されます。 最終的な測定値がディスプレイ下部に
表示され、測定結果は上部に表示されます。

連続測定（図 E 参照）

連続レーザー照射機能を解除するには、レーザー光
連続照射ボタン 12 を押すか、メジャーリングツール
の電源を切ってください。 再びスイッチを入れると、
メジャーリングツールは通常のモードに戻っていま
す。 測定スタートボタン 9 を押した場合にのみレー
ザー光が照射されます。

測定機能

距離測定
距離測定をおこなう際には、ディスプレイ上に距離

測定マーク が表示されるまで、距離測定 / 連続測
定ボタン 4 を繰り返し押してください。

測定スタートボタン 9 を一度
押すと照準します。 測定をおこ
なう場合にはこのボタンをさ
らに一度押してください。

ディスプレイ下部には測定値
が表示されます。

連続測定は、図面からの寸法取りなどに使用します。
連続測定モードでは、照準点を基準としながらメ
ジャーリングツールを動かすことが可能です。 この
際、0.5 秒ごとに測定値の更新をおこないます。 例え
ば対象となる壁から任意の距離だけメジャーリング
ツールを離した場合、壁までの距離が随時読み取れ
るようになります。

連続測定をおこなう際には、ディスプレイ上に連続
測定マーク 『Con.』が表示されるまで、距離測定 /
連続照射ボタン 4 を繰り返し押してください。

測定を開始するためには、測
定スタートボタン 9 を押して
ください。 ディスプレイ上に希
望する距離が表示されるまで
メジャーリングツールを移動
させてください。

測定スタートボタン 9 を押すと、連続測定が中断され
ます。 随時、その時点での測定値がディスプレイに表
示されます。 さらに測定スタートボタン 9 を押すと、
連続測定を新たに開始することができます。

94 | 日本語 1 609 929 J98 • 19.10.06

連続測定機能は 5 分後自動的に解除されます。 最終的
な測定値がディスプレイに表示されたままとなりま
す。 それ以前に連続測定モードを終了させたい場合に
は、距離測定 / 連続測定ボタン 4 を押すか、測定モー
ド選択ボタン 5 で別の測定機能に移ってください。

辺測定（図 F 参照）
何らかの障害物にレーザー光が遮られて直接の測定

がおこなえない場合や反射に適した対象物がない場
合、辺測定機能を使用することができます。 正確な測
定結果を得るためには、レーザー光と求めようとす
る距離が完全に直角をなすことが必要です（三平方
の法則）。

図中の例では距離 C を求めようとしています。 この
際、 A 辺および B 辺を測定する必要があります。 A お
よび C は直角となる必要があります。

辺測定をおこなう際には、ディスプレイ上に辺測定
マーク が表示されるまで、測定モード選択ボタン
5 を繰り返し押してください。

距離測定の要領での距離 A を
測定してください。 この際、 A
辺と求めようとしている距離
C が直角関係となるようにご
注意ください。 この後、距離 B
を測定してください。 それぞれ

の測定作業の間にもレーザー光は起動されたままと
なります。

測定基準点（メジャーリングツールの後方端部など）
がそれぞれの測定時に同一の位置にあるようにして
ください。

2 回目の測定が完了した時点で距離 C を自動的に計算
されます。 最終的な測定値がディスプレイ下部に表示
され、測定結果 C は上部に表示されます。

測定値の削除
クリアボタン 1 を押すと、最新の測定値を削除するこ

とができます。 これはどの測定機能中でも同様です。
このボタンを繰り返し押すと、これらの各測定値を
新しいものから順に削除することができます。

メモリ機能

メジャーリングツールの電源を切ると、メモリ内の
すべての値が保存されます。

測定値の保存 / 加算

最新の測定値（起動中の測定
機能に応じた距離、面積、容
積 体積などの値）を保存する
には、メモリ加算ボタン 3 を
押します。 測定値の保存が完了
すると、ディスプレイ上に

『M』 が表示され、その横の
『Add』 が短時間点滅します。

メモリ内に既に測定値が保存されている場合、その
測定値に新しい測定値が加算されます（測定単位が
一致している場合のみ）。

（例）面積値がメモリ内に保存されている場合に容

積・体積値を測定しても加算はおこなわれません。 こ
の際、ディスプレイに 『Err.』 が短時間点滅します。

測定値の減算
最新の測定値をメモリ内の値から減算する際には、

メモリ減算ボタン 2 を押してください。 値の減算が完
了すると、ディスプレイ上に 『M』 が表示され、その
横の 『Sub.』 が短時間点滅します。

メモリ内に既に測定値が保存されている場合、測定
単位が一致していれば新しい測定値が減算されます

（『測定値の保存 / 加算』参照）。

保存中の測定値の表示

メモリ読取りボタン 11 を押す
と、メモリ内に保存されてい
る測定値が表示されます。 ディ
スプレイにマーク 『M=』 が表
示されます。 メモリ内に保存さ

れている内容 『M=』 がディス
プレイに表示されると、メモリ加算ボタン 3 を押すこ
とによりこの値を倍増させたり、メモリ減算ボタン 2
でリセットしたりできます。

メモリの削除
メモリ内に保存されている測定値を削除するには、

まずメモリ読取りボタン 11 を押し、ディスプレイに

『M=』 を表示させます。 その後クリアボタン 1 を押し

てください。 ディスプレイの 『M』 の表示は消去され
ます。

日本語 | 951 609 929 J98 • 19.10.06

操作上の留意点

エラー – の原因および処置

測定の際には受光レンズ 20 およびレーザー出力部 19
に何も被さっていないことを確認してください。

測定中はメジャーリングツールを動かさないでくだ
さい（連続モードは除く）。 このため、メジャーリン
グツールはできるだけ測定点上にあてるようにして
ください。

測定はレーザー光の中心を対象にしておこなわれま
す。 これは対象物に対して斜めに照準された場合も同
様です。

測定範囲は、使用環境の明暗度および照準対象面か
らの反射特性により異なります。 日光照射の強い屋外
で作業をおこなう際には、レーザーメガネ 22 および
ターゲットパネル 23 （アクセサリー）を使用する
か、照準対象面に影をあてるとレーザー光が見やす
くなります。

透明な表面（ガラス、水面など）および鏡表面を対
象物にして測定をおこなうと、正しく測定がおこな
われないことがあります。 同様に穴があいている表面
や、凹凸のある表面、温度差のある空気層、間接的
な反射光の受光などが測定誤差の原因となることが
あります。 これらの現象は物理的原因によるものであ
り、本機でのお取り扱いによりこれらの問題を解消
することはできませんのでご注意ください。

ガイドラインを使用した照準作業 （図 G 参照）
ガイドライン 7 を利用すると遠距離の照準がおこない

やすくなります。 メジャーリングツールの上部のガイ
ドラインに沿って対象面を見るようにしてください。
レーザー光はこの視線と平行に照準されます。

ストッパーピンを使用した測定作業

（図 B および H 参照）

ストッパーピン 14 の使用は、空間の隅などからの測
定（室内の対角線）や測定が困難な場所（シャッ
ターレールなど）での測定に適しています。

ストッパーピンのロック 15 をずらし、ピンを立てて
ください。

ストッパーピンで測定する基準点を選択してくださ
い。 この作業はボタン 10 を押しておこないます。

ストッパーピン 14 を元の状態に戻す際には、これを
完全にハウジング内に押し入れてください。 ピンは自
動的にロックされます。

三脚を使用した作業
遠距離測定をおこなう場合、三脚が特に必要となり

ます。 ハウジング下部に装備された 1/4 インチネジ
21 を使用し、メジャーリングツールを市販の写真撮
影用三脚に固定させることが可能です。

原因 処置
ディスプレイ上に 『Hot』 または 『Cold』 が表示さ

れ、測定ができない

メジャーリングツールが
許容使用温度（–10℃ か
ら +50 ℃）外にある

電池交換サイン a が点灯する

電池容量の低下（測定は
まだ可能）

電池交換サイン a が点滅し、測定がおこなえない

電池容量が少なすぎる 電池を交換してください

『Err.』 および 『 –––– 』がディスプレイに表示され

る

レーザー光と対象物の間
の距離が近すぎる

対象物からの反射が強す
ぎる（鏡等）または弱す
ぎる（黒地の布等）、もし
くは周囲が明るすぎる

レーザー出力部 19 もしく
は受光レンズ 20 が曇って
いる（急激な使用環境温
度の変化などが原因）

『Err.』 がディスプレイ上部で点滅

測定値の加算 / 減算をお
こなう際に、それぞれの
測定値単位が異なる

測定結果が不正確である

対象物から適切な反射が
得られない（水面、ガラ
スなど）

レーザー出力部 19 または
受光レンズ 20 に何かが被
さっている

メジャーリングツールでは、毎回の測
定中も適切に機能しているかのセルフ
チェックがおこなわれます。 故障が確
認されるとディスプレイ上で左記の
マークが点滅します。 この場合、また

は上記の措置をとってもエラーがなく
ならない場合には、メジャーリングツールをボッ
シュコールセンターへご相談ください。

メジャーリングツールが
使用温度範囲になるまで
待ってください

電池を交換してください

レーザー光および対象物
の間の距離を離してくだ
さい

ターゲットパネル 23

（別売付属品）を使用し

てください

やわらかい布でレーザー
出力部 19 または受光レ
ンズ 20 を拭いてくださ
い

測定値の加算 / 減算は同
一の測定単位でのみ可能
です

照準対象面に何らかの覆
いをしてください

レーザー出力部 19 また
は受光レンズ 20 を覆っ
ている障害物を取り除い
てください

三脚を使用して測定する基準点を選択してください

（この場合、基準点はネジ穴となります）。 この作業は

測定基準点選択ボタン 10 を押しておこないます。

96 | 日本語 1 609 929 J98 • 19.10.06

メジャーリングツールの精度チェック

メジャーリングツールの精度チェックは以下の要領
でおこなってください。

アクセサリー / スペアパーツ

レーザーメガネ 22 . . . . . . . . . . . . . . . . . . . . . 0635-1490

• 既に寸法がわかっている 1 ～ 10 m 程度の辺を選

んでください（室内幅、ドア用開孔口などの変化
することのない場所）。

• この辺の測定を 10 回続けておこなってください。

寸法値の許容誤差は最大
精度比較チェックがおこなえるよう、すべての測定
値を記録しておいてください。

± 3 mm です。 測定作業後に

保守とサービス

保守と清掃

メジャーリングツールを保管・運搬する際には、必
ずツールを付属の保護ケースに収納してください。

メジャーリングツールはきれいな状態を保ってくだ
さい。

メジャーリングツールを水中やその他の液体中に入
れないでください。

レーザーターゲットパネル 23 . . . . . . . . . . . 0635-3120

保護ケース 24. . . . . . . . . . . . . . . . . . . . . . . . . 0600-1450

電池収納カバー 17. . . . . . . . . . . . . . . . . . . . . 0600-1420

ストッパーピン 14 . . . . . . . . . . . . . . . . . . . . . 0600-1430

表記の内容を予告なく変更することがあります。

汚れは湿ったやわらかい布で拭き取ってください。 洗
浄剤や溶剤のご使用はお避けください。

受光レンズ 20 は眼鏡およびカメラレンズ等の光学機
器と同等に損傷を受けやすい部品です。 特に慎重にお
取扱いください。

製品およびテストには細心の注意を払っていますが、
メジャーリングツールが万一故障した場合には、お
買い求めの販売店またはボッシュサービスセンター
に修理をご相談ください。

メジャーリングツールを保管・運搬する際には、必
ずツールを付属の保護ケース 24 に収納してくださ
い。

日本語 | 971 609 929 J98 • 19.10.06

安全规规章

插图上的机件

f 注意 – 如果未按照本说明书中的指示操作机器，未

使用本说明书推荐的调整装备，或者使用本仪器进
行其它的用途，都可能导致危险的辐射爆炸。

f 本仪器上贴着一个英文的警戒牌 （参考仪器详解图

上，以号码 8 标示的部位）。

EN 60825-1:03
<1 mW, 635 nm

2

Laser Radiation. Do not stare into the beam.
Class II Laser product.
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to
Laser Notice 50, 7/26/2001

f 使用机器之前，先把附带的贴纸 （以贵国语言书写

的贴纸）贴在英文标示上。

f 不可以把激光指向人或动物。您本人也不可以直视

激光。就算您与激光之间尚有一段距离，也不可忽
视激光的伤害力。 根据 EN 60825-1 的测量规定，

本仪器会产生激光等级 2 的辐射线。如果操作时不
小心会让旁人眼花。

机件的编号和仪器详解图上的编号一致。

1 取消键 ＂ C ＂
2 储存 – 删减键 ＂ M–＂
3 储存 – 合并键 ＂ M+ ＂
4 长度测量和持续测量的按键
5 面积测量，体积测量和间接长度测量的按键
6 显示屏
7 对准辅助记号
8 激光警戒牌

9 测量按键
10 固定参考点按键
11 记录值呼叫键 ＂ M= ＂
12 持续激光 / 变换测量单位的按键
13 起停开关
14 紧凑尾件
15 紧凑尾件的锁定键
16 电池盒盖的固定扳扣
17 电池盒盖

f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜

之后，可以帮助您辨识激光，它并不能保护您免受
激光辐射伤害。

f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴

着激光辨识镜上街。 激光辨识镜不具备防护紫外线

的功能，并且会减弱您对颜色的识别能力。

f 本仪器只能交给合格的专业人员修理，而且只能使

用原厂的备件。 如此才能够确保仪器的安全性能。

f 儿童只能在大人的监护下使用本仪器。 因为儿童可

能因为一时疏忽而让旁人眼花。

功能解说

务必详细阅读说明书上的所有指示，如
此才能够安全而且有把握地操作仪器。
切勿涂抹或遮盖了仪器上的警戒牌。 请
妥善保存本说明书。

请翻开标示了仪器图解的折叠页，阅读本说明书时必
须翻开折叠页参考。

按照规定使用仪器

本仪器适用于测量距离，长度，高度和间距。此外您
也可以使用本仪器计算面积和体积。不管是室内装潢
或屋外的修补，本仪器都是测量尺寸的好帮手。

18 序列号码
19 激光放射口
20 接收透镜
21 1/4" 螺孔
22 螺孔*
23 激光瞄准靶*
24 保护套

显示图

a 电池的显示灯

b 测量值 / 结果

c 测量单位
d 测量的固定参考点
e 激光已经启动

f 单一测量值 （在测量长度时： 结果）

g 测量功能的种类

长度测量
面积测量
体积测量
间接长度测量

h 记忆测量值

*图表或说明上提到的附件，並非全部包含在供货范围中。

98 | 中文 1 609 929 J98 • 19.10.06

技术数据

数字式激光测距仪

物品代码
测量范围

A)

测量精度

– 一般
– 最大

测量时间

– 一般
– 最大

最小显示单位 1 毫米
工作温度范围
储藏温度范围

– 10 °C ... +50 °C
– 20 °C ... +70 °C

最大相对空气湿度
激光等级
激光种类 635 纳诺米 , <1 毫瓦
激光光束的直径

（在摄氏 25 °C 度）约为

– 在距离 10 米处
– 在距离 50 米处

电池
充电电池

4 x 1,5 伏特 LR03 (AAA)
4 x 1,2 伏特 KR03 (AAA)

电池使用寿命约为 30000 单一测量
过了以下时间后自动关闭功
能会发挥作用

– 激光
– 测量仪 （不测量时）
重量符合

EPTA-Procedure 01/2003

保护等级

（不包含电池盒）

A) 激光在目标表面的抛回 （散射，非反射）效果越好，它的
射程就越远。如果激光的亮度超过周围环境的亮度 （例如在
室内，或黄昏时），也可以加强射程。
在条件不佳的工作环境下 （例如在烈日下进行测量时），最好
使用激光瞄准靶。

B) + 0,1 毫米 / 米在不佳的测量环境，例如强烈日照。

仪器铭牌上的序列号码 ( 仪器详解上标示著 18 的位置 ) 便是
仪器的识别码。

（防尘埃和防水花）

HD 50

0,05 ... 50 米

±1,5 毫米
±3 毫米

<0,5 秒

4 秒

90 %

6 毫米

30 毫米

20 秒

5 分钟

0,18 公斤

IP 54

如果电池图形 首度出现在显示屏上，那麽至少还可
以进行 100 次的测量工作。如果电池图形已经开始闪
烁便须更换电池。此时已经无法继续使用仪器测量。

务必同时更换所有的电池。请使用同一制造厂商，相
同容量的电池。

f 不使用测量仪时，必须从仪器中取出电池。 长期搁

置之后，电池会腐蚀或自行放电。

B)

正式操作仪器

f 不可以让湿气渗入仪器中，也不可以让阳光直接照

射在仪器上。

f 仪器不可以曝露在极端的气候下，也不可以把仪器

放在温差相当大的环境中。

2

开动 / 关闭
开动 仪器时必须按下起停开关 13。开机时激光仍然是

关闭的。
关闭 仪器时得按下起停开关 13。
如果未按下仪器上的任何按钮 , 并且未进行任何测量的

工作， 5 分钟过后仪器会自动关闭以保护电池。

记忆下来的测量值，会在自动关机之后被保留。当再
度开动仪器时，显示屏上会出现 ＂ M ＂ 的记号。

测量过程

本测量仪具备了许多不同的测量功能。您可以透过各
功能键 （参考 " 测量功能 "） 来执行不同的功能。开机
时，仪器是设定在长度测量的功能上。

使用固定参考点按键 10，您可以选择测量时的固定参考
点，共有四个不同的固定参考点选项 （参考 " 选择基本
面 "）。开机时，固定参考点是设定在仪器的后缘上。

选择了测量功能并且设定好固定参考点之后，剩下来
的所有执行步骤都得透过测量按键 9 来执行。

把测量仪 （已经选择好） 的固定参考点靠在测量线上

（例如墙壁）。

按下测量按键 9，以便开动激光。

f 不可以把激光指向人或动物。您本人也不可以直视

激光。就算您与激光之间尚有一段距离，也不可忽
视激光的伤害力。

使用仪器

安装 / 更换电池

只能使用碱性锰电池或充电电池。

如果使用 1,2 伏特的充电电池，仪器的测量次数会比使
用 1,5 伏特的电池来得少。

打开电池盒盖 17 时，必须先朝着箭头的方向推移电池盒
盖的固定扳扣 16 ，接著再拿下盒盖。安装好电池。根据
电池盒内的图案安装电池，请注意正确的极性位置。

用激光瞄准好目标。重新按下测量按键 9 即可以启动测
量功能。

如果您选择了持续测量功能，或者启动了持续激光之
后，当您第一次按下测量按键 9 时，仪器便开始进行测
量。

测量后约 0,5 至 4 秒，显示屏上会出现测量所得的值。
测量时间的长短取决于测量时的距离，测量环境的亮
度以及目标表面的反射特性。测量完毕后仪器会发出
提示声响，而且激光也会自动关闭。

如果在做好瞄准工作之后未马上进行测量，约 20 秒后
激光会自动关闭以便保护电池。

中文 | 991 609 929 J98 • 19.10.06

选择基本面 ( 参考插图 A–D)

测量面积

测量时可以选择四个不同的固定参考点：

• 测量仪的后缘 （例如把仪器靠在墙上测量时），

• 紧凑尾件的后端 14 （例如从墙角开始测量时）

• 测量仪的前缘 （例如从桌缘开始测量时）

• 螺纹孔 21 （例如借助三角架测量时）

选择固定参考点时必须重复使用按键 10，至显示屏上
出现需要的固定参考点为止。开机时，固定参考点是
设定在仪器的后缘上。

变换测量单位

您可以在显示测量值时随意变换测量单位。另外也可
以改变一些旧的测量值的测量单位。

显示目前的长度测量值时，您
可以选择标示在旁边的三个测
量单位。

面积的测量值，体积的测量值
和已经储存的测量值，都只能
使用测量单位 "ft" 或 "m" 显示。

变换测量单位时要按住按键 12 至显示屏出现新的测量
单位为止。

在关机和重新开机时，测量单位的设定会被储存起来。

持续激光

您也可以根据需要把仪器设定为持续激光。此时必须
使用持续激光按键 12。按下此按钮后，显示屏上会持
续亮着 ＂ LASER ＂ 指示。

f 不可以把激光指向人或动物。您本人也不可以直视

激光。就算您与激光之间尚有一段距离，也不可忽
视激光的伤害力。

采用本设定，当您执行完测量工作后激光不会自动关
闭，再进行下一个测量工作时，只须按一次测量按键 9
便可以开始测量。

重新按下按键 12 或关闭测量仪便可以关闭持续激光功
能。再度开机后，测量仪又会恢复正常的运作模式，
欲启动激光必须再度按下测量按键 9。

测量功能

按下针对面积测量的按键 5 至显示屏上出现面积测量的
符号 为止。

使用测量长度的方式，先后测
量该面积的长和宽。在进行长，
宽测量时，激光都是开着的。

当您完成第二个测量步骤后，
仪器会自动进行运算并显示运

算所得的面积。最后一次的测
量值会出现在显示屏的下端，运算结果则显示在显示
屏的上方。

体积测量

按下针对体积测量的按键 5 至显示屏上出现体积测量的
符号 为止。

使用测量长度的方式，先后测

量该面积的长 , 宽和高。在进行

长，宽，高测量时，激光都是

开着的。

当您完成第三个测量步骤后，

仪器会自动进行运算并显示运
算所得的体积。最后一次的测量值会出现在显示屏的
下端，运算结果则显示在显示屏的上方。

持续测量 （参考插图 E）

持续测量通常用来转载尺寸，例如转载建筑图表上的
尺寸。将仪器设定为持续测量模式后可以随意移动测
量仪，此时每 0,5 秒仪器便会更新一次测量值。您也可
以使用此功能测量墙壁到特定位置的距离。显示屏上
会随时出现目前的距离。

按下针对持续测量的按键 4 至显示屏上出现持续测量的
符号 "Con." 为止。

按下测量按键 9 以便启动测量

功能。移动测量仪器直至需要

的距离出现在显示屏的下端为

止。

欲中断持续测量功能可以按下

测量按键 9。目前的测量值会出
现在显示屏上。再按一次测量按键 9，仪器又会重新启
动持续测量功能。

长度测量

按下针对长度测量的按键 4 至显示屏上出现长度测量的
符号 为止。

按一次测量按键 9 进行瞄准，
再按一次测量按键便可以进行
测量。

测量结果会出现在显示屏的下
端。

100 | 中文 1 609 929 J98 • 19.10.06

5 分钟过后持续测量功能便会自动关闭。最后一次的测

量值会保留在显示屏上。欲提前更换测量功能可以按
下按键 4 或按键 5。

间接长度测量 （参考插图 F）

间接长度测量功能，适用于测量无法直接测量的距离，
例如激光的发射轨道上存在障碍物，或者无测量靶无
法制造放射。当激光光束和测量点之间能够形成直角
时，才能有正确的测量值 （毕达哥拉斯定理）。

举插图为例， C 是要测量的距离。此时您必须先测量 A
和 B 的长度，此外 A 和 C 必须成直角。

按下针对间接长度测量的按键 5 至显示屏上出现间接长
度测量的符号 为止。

使用测量长度的方式测量距离
A。注意， A 和 C 必须成直角。
接著再测量 B 的长度。在进行
上述两项测量时，激光都是开
着的。

显示储存值

按下记录值呼叫键 11，便可以
显示储存在记忆体中的测量值。
此时显示屏上会出现 ＂ M= ＂
符号。当 ＂ M= ＂ 的旁边出现
记忆值后，您可以按下储存 - 合
并键 3 来加倍记忆值，或者按
下储存 - 删减键 2 让记忆值归
零。

注意，必须以相同的参考固定
点 （例如测量仪的后缘）进行
上述两项测量工作。

结束两项测量工作后，仪器便会自动计算 C 值。最后
一次的测量值会出现在显示屏的下端，运算结果 C 则
显示在显示屏的上方。

取消测量值

在所有的测量功能中，都可以按下取消键 1 删除最后一
笔测量记录。继续按此按键，便可以由后往前地删除
各储存的测量值。

储存功能

关闭测量仪之后，储存在记忆体中的各测量值会被保
留。

储存 / 合并测量值

按下储存 - 合并键 3 可以储存目
前的测量值。根据选择的功能
不同，被储存的值可能是长度，
面积或体积。只要一被存入测
量值，显示屏上便会出现

＂ M ＂ 符号，该符号后面的
＂ Add ＂ 号也会快闪一下。

如果记忆体中已经存在一笔记录，新存入的测量值会
被并入已经存在的值中。合并的前提是，这两笔测量
值必须具备相同的测量单位。

删除记忆值

删除记忆体上的储存值时，必须先按下记录值呼叫键
11，以便显示屏上能够出现 ＂ M= ＂ 的符号。接著再
按下取消键 1 ；此时显示屏上的 ＂ M ＂ 会消失。

有关操作方式的指点

测量时不可以遮盖住接收透镜 20 和激光发射口 19 。

测量时不可以移动测量仪器 （例外，使用持续测量功
能时）。因此，最好把测量仪器摆放在测量点上。

本仪器是利用激光光束的中心点进行测量，进行斜线
瞄准时也不例外。

测量范围会受测量环境的亮度，测量目标的反射情况
等因素影响。如果在日晒强烈的户外工作时，最好戴
上激光辨识镜 22 和使用激光瞄准靶 23 （附件）。它
们可以帮助您在上述环境中辨识激光。

对准透明物表 （例如玻璃，水）或反射物表测量时，
可能发生误测的情形。此外，多孔的物表、带图案的
表面、温度不同的空气层或者间接反射等因素，都可
能造成仪器误测。

使用对准辅助记号瞄准 （参考插图 G）

如果测量距离大时可以使用对准辅助记号 7 帮助瞄准。
把目光集中在测量仪器的对准辅助记号上。此时激光
光束应该会和您的视线平行。

使用紧凑尾件测量 （参考插图 B 和 H）

如果记忆体中储存的是面积值，而目前的测量结果是
体积，此时无法执行合并的工作，显示屏上会快闪

＂ Err. ＂ 符号。

删减测量值

按下储存 - 删减键 2，可以从储存的测量值中减去目前
的测量值。一执行完删减的工作，显示屏上便会出现
＂ M ＂ 符号，该符号后面的 ＂ Sub. ＂ 号也会快闪一
下。

如果记忆体中已经存在一笔记录，仪器会从已经存在
的值中删去新存入的测量值。进行删减的前提是，这
两笔测量值必须具备相同的测量单位 （参考 " 储存 / 合
并测量值 "）。

如果从墙角 （例如测量房间的对角线时）或其它不易
进入的角落开始测量时，最好使用紧凑尾件 14 以方便
操作仪器。

把紧凑尾件的锁定键 15 推开，以便取出尾件。

使用尾件测量之前，先按下按键 10 选择合适的固定参
考点。

收藏紧凑尾件 14 时，必须把尾件插入仪器中并向内推
到底。尾件会自动锁定。

中文 | 1011 609 929 J98 • 19.10.06

使用三角架工作

检查仪器的测量准确度

如果测量的距离很远时，必须使用三角架帮助测量。
您可以借助仪器上 1/4" 的螺孔 21 把仪器固定在一般的
照相机三角架上。

使用三角架帮助测量之前，先按下按键 10 选择合适的
固定参考点 （固定参考点，螺孔）。

故障 –原因和处理措施

原因 处理措施
显示屏上出现 "Hot" 或 "Cold"，无法测量。

测量仪的温度位在工作温
度范围，摄氏零下 –10度
到摄氏 +50 度 , 之外。

显示屏上出现电池的显示图 a

电池的电压开始减弱

（尚可继续测量）。

电池的显示图 a 开始闪烁，无法继续测量

电池的电压太微弱 更换电池

显示屏上出现 ＂ Err. ＂ 和 ＂ ––––＂ 符号

激光和目标之间的角度太
狭小。

停下工作静待测量仪的温
度回升到工作温度范围
内。

更换电池

加大激光和目标之间的角
度。

您可以根据以下的说明检查测量的准确度：

• 选择一段您已经熟悉而且不会改变的距离，长度范

围在 1 至 10 米间 （例如房间的宽度或者门孔等）。

• 重复测量这个距离 10 次。

测量误差不可以超过
做为日后检查仪器测量准确度的比较标准。

±3 毫米。记录下这些测量值，以

维修和服务

维修和清洁

使用附带的保护套储存和携带仪器。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用
洗涤剂或溶剂清洁仪器。

小心地维护、清洁接收透镜 20，就好比您清洁眼镜和
照相机的透镜一般。

目标的反射太强 （例如镜
子），太弱 （例如黑色物
料）或者周围环境太亮。

激光发射口 19 或接收透镜
20 上蒙着一层雾气 （由
于快速的温差变化）。

显示屏上方的 ＂ Err. ＂ 符号开始闪烁

合并 / 删减不同测量单位
的测量值。

测量值不准确

目标无法正确反射 （例如
水，玻璃）。

激光发射口 19 和接收透镜
20 被遮盖住了。

每次进行测量时，测量仪器会自动监控
运作功能。如果发现故障，左侧的图形
会在显示屏上闪烁。当显示屏上出现这
个图形，或者无法以上述的处理措施排
除故障，必须把仪器交给顾客服务中心
修理。

使用激光瞄准靶 23

（附件）。

使用柔软的布擦干激光发
射口 19 和接收透镜 20 。

只能合并 / 删减相同测量
单位的测量值。

盖住目标。

拿开激光发射口 19 和接
收透镜 20 前的遮盖物。

虽然本公司生产的测量仪在出厂之前都经过严格的品
质检查，如果仪器仍然发生故障，请把仪器交给博世
电动工具公司授权的客户服务处处理。

将仪器送修之前，必须先把仪器放入防护套 24 中。

附件 / 备件

激光辨识镜 22 . . . . . . . . . . . . . . . . . . . . . . . . 0635-1490

激光瞄准靶 23 . . . . . . . . . . . . . . . . . . . . . . . . 0635-3120

保护套 24 . . . . . . . . . . . . . . . . . . . . . . . . . . . .0600-1450

电池盒盖 17 . . . . . . . . . . . . . . . . . . . . . . . . . .0600-1420

紧凑尾件 14 . . . . . . . . . . . . . . . . . . . . . . . . . .0600-1430

保留修改权。

102 | 中文 1 609 929 J98 • 19.10.06
